1 PROGREG Sp. z o.o Kraków, ul. Dekarzy 7C tel. (012) , fax. (012) NIP REGON Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa Wrocław Nazwa inwestycji: Zadanie 1 - Budowa sygnalizacji świetlnej na skrzyżowaniu ul. Kościuszki - ul. Piłsudskiego - ul. Lelewela Adres inwestycji: skrzyżowanie ul. Kościuszki - ul. Piłsudskiego - ul. Lelewela Faza: Projekt Wykonawczy Branża: Zieleń Tom: 6. Inwentaryzacja zieleni wraz z wytypowaniem roślin kolidujących z inwestycją Kod CPV: Opracowała: mgr Renata Sawicka - Nowak Kraków, październik 2011

2 2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1 Wstęp Przedmiot opracowania Podstawa opracowania MATERIAŁY WYJŚCIOWE Zakres opracowania Projekt ZIELENI Stan istniejący GOSPODARKA SZATĄ ROŚLINNĄ ADAPTACJA I ZABEZPIECZENIE ZIELENI ISTNIEJĄCEJ PROJEKTOWANE ZAGOSPODAROWANIE TERENU OBLICZENIA PRZEDMIAROWE DOKUMENTACJA FOTOGRAFICZNA II. CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny - Inwentaryzacja zieleni Rys. [1]

3 3 I. OPIS TECHNICZNY

4 4 1 WSTĘP 1.1 PRZEDMIOT OPRA COWANIA Przedmiotem niniejszego opracowania jest inwentaryzacja zieleni wraz z wytypowaniem roślin kolidujących z inwestycją. Projekt opracowano w związku z opracowaniem dokumentacji projektowej budowy sygnalizacji świetlnej na skrzyżowaniu ul. Kościuszki ul. Piłsudskiego ul. Lelewela. W ramach niniejszej Inwestycji planowane jest przeprojektowanie wlotów ul. Piłsudskiego i ul. Kościuszki oraz budowa sygnalizacji świetlnej w obrębie skrzyżowania ul. Kościuszki ul. Piłsudskiego ul. Lelewela z zachowaniem koordynacji z przyległymi sygnalizacjami na sąsiednich skrzyżowaniach. 1.2 POD STAWA OPRA COWA NIA Podstawą opracowania projektu jest Umowa nr FZU/IP/241/185/11 zawarta dn. 29 sierpnia 2011 r. pomiędzy Inwestorem: Zarząd Dróg i Utrzymania Miasta we Wrocławiu ul. Długa Wrocław a firmą PROGREG Sp. z o.o., ul. Dekarzy 7c, Kraków. 1.3 MATERIAŁY WYJŚCIOWE Przy opracowywaniu projektu wykorzystano następujące materiały: Mapy geodezyjne Specyfikacja Istotnych Warunków Zamówienia Inwentaryzacja stanu istniejącego Ustawa z dnia 16 kwietnia 2004 r. o ochronie przyrody (Dz.U nr 92 poz. 880 z późn. zm.) 1.4 ZAKRE S OPRA COWANI A Niniejszy projekt jest częścią dokumentacji projektowej zadania inwestycyjnego pn. Opracowanie dokumentacji projektowej dla zadań: 1) Zadanie 1 Budowa sygnalizacji świetlnej na skrzyżowaniu ul. Kościuszki ul. Piłsudskiego ul. Lelewela; 2) Zadanie 2 - Budowa sygnalizacji świetlnej na pl. Kościuszki.

5 5 Granice opracowania wyznaczone są przez zakres budowanej sygnalizacji świetlnej na skrzyżowaniu ul. Kościuszki ul. Piłsudskiego ul. Lelewela. Dla potrzeb projektowych wykonano inwentaryzację istniejącej zieleni na przedmiotowym obszarze wyznaczonym przez skrzyżowanie ul. Kościuszki ul. Piłsudskiego ul. Lelewela, tj. na placu Legionów. Drzewa i krzewy zlokalizowano na planie sytuacyjnym w skali 1:500, opisano kolejnym numerem inwentaryzacyjnym i przedstawiono w układzie tabelarycznym (Tabela 1.) Łącznie zinwentaryzowano 27 jednostek przyrodniczych: 5 skupin krzewów i 22 okazy drzew. Inwentaryzacja zieleni obejmuje stan na październik 2011r. Na przedmiotowym obszarze nie stwierdzono obecności grzybów, roślin, zwierząt bezkręgowych i kręgowych objętych ochroną gatunkową. Szczegółowy wykaz drzew i krzewów zamieszczono w Tabeli 1. Nanoszono drzewa powyżej 10 cm obwodu mierzonego na wys. 1,3 m (w tzw. pierśnicy). W tabeli podano następujące dane: 1. Liczba porządkowa (odpowiadająca numerowi na mapie) 2. Nazwa łacińska 3. Nazwa polska 4. Obwód pnia mierzony na wys. 1,3 m podany w cm lub powierzchnia krzewów w m 2 5. Uwagi/ Stan zdrowotny 6. Informacja o położeniu Stan drzew oceniano przede wszystkim na podstawie zdrowia, oraz ewentualnie stwarzanego przez drzewa zagrożenia dla bezpieczeństwa ludzi i mienia. 2 PROJEKT ZIELENI 2.1 STAN I STNIEJĄ CY Obszar objęty inwentaryzacją zieleni znajduje się w centrum miasta Wrocławia, w obrębie dzielnicy Stare Miasto. Obejmuje obszar ograniczony skrzyżowaniem ulic: Kościuszki Piłsudskiego Lelewela (plac Legionów). Zieleń wysoka i niska reprezentowana jest przez gatunki liściaste i iglaste. Łącznie zinwentaryzowano 27 jednostek przyrodniczych, w tym 5 skupin krzewów i 22 okazy drzew. Na przedmiotowym odcinku nie przewiduje się do wycinki drzew i krzewów ze względu na brak kolizji z przedmiotowym zamierzeniem inwestycyjnym.

6 6 Gatunki drzew i krzewów objęte inwentaryzacją: Klon jawor (Acer pseudoplatanus L.) 17 okazów Bez czarny (Sambucus nigra L.) 3 skupiny Ognik szkarłatny odm. Soleil d Or (Pyracantha coccinea Soleil d Or ) 2 skupiny Jodła posp. (Abies alba Mill.) 2 okazy Wierzba płacząca (Salix alba L.) 1 okaz Jesion (Fraxinus Sp.) 1 okaz Lipa szerokolistna (Tilia platyphyllos L.) 1 okaz Szata roślinna zlokalizowana na placu Legionów jest ukształtowana pod wpływem człowieka. Antropogeniczny charakter widoczny jest zarówno w składzie gatunkowym jak i charakterze nasadzeń. Wymienione gatunki drzew występują w stadium dojrzałości, a także w stadium młodocianym w zróżnicowanym stanie zdrowotnym (ubytki w pniach, nabiegi korzeniowe, popękana kora). Na planie sytuacyjno wysokościowym (Rys. [1]) przedstawiono usytuowanie zinwentaryzowanych drzew i krzewów. Każdy okaz został oznaczony kolejnym numerem, odpowiadającym numerowi w Tabeli 1. Tabela 1 zawiera szczegółowy wykaz drzew, charakteryzujący następujące parametry: numer na planie, określenie gatunku, obwód pnia mierzony na wys. 130 cm od ziemi dla drzew, lub powierzchnia krzewów, stan zdrowotny oraz uwagi i informacja o położeniu zinwentaryzowanego okazu.

7 7 TABELA 1 SZCZEGÓŁOWY WYKAZ DRZEW I KRZEWÓW OBJĘTYCH INWENTARYZACJĄ Nr Nazwa łacińska Nazwa polska Obwód mierzony na wys. 130 cm [cm] lub powierzchnia krzewów [m2] Uwagi/ Stan zdrowotny Informacja o położeniu (nr działki, arkusz mapy, obręb) 1 2 Pyracantha coccinea Soleil d Or Pyracantha coccinea Soleil d Or Ognik szkarłatny odm. Soleil d Or Ognik szkarłatny odm. Soleil d Or 3 Tilia platyphyllos L. Lipa szerokolistna Acer pseudoplatanus L. Klon jawor 54 2 m 2 sanitarny krzewu 2 m 2 sanitarny krzewu Pochylony pień ok. 15, korona asymetryczna, korona asymetryczna 5 Sambucus nigra L. Bez czarny 15 m 2 nieuformowany, Żywopłot nieregularny 6 Acer pseudoplatanus L. Klon jawor 60, korona asymetryczna 7 Sambucus nigra L. Bez czarny 14 m 2 nieuformowany, Żywopłot nieregularny 1/1 dr, AM 32, 1/1 dr, AM 32, 29/1 Bz, AM 32, 29/1 Bz, AM 32, 29/1 Bz, AM 32, 29/1 Bz, AM 32, 29/1 Bz, AM 32,

8 8 8 Sambucus nigra L. Bez czarny 5 m 2 29/1 Bz, AM 32, 9 Acer pseudoplatanus L. Klon jawor 17 29/1 Bz, AM 32, 10 Abies alba Mill. Jodła posp. 75 Średni stan 29/1 Bz, AM 32, 11 Acer pseudoplatanus L. Klon jawor 142, ok. 5% suszu 29/1 Bz, AM 32, 12 Acer pseudoplatanus L. Klon jawor /1 Bz, AM 32, 13 Acer pseudoplatanus L. Klon jawor /1 Bz, AM 32, 14 Acer pseudoplatanus L. Klon jawor /1 Bz, AM 32, 15 Salix alba L. Wierzba płacząca 8 m 2 43/2 B, AM 32, 16 Acer pseudoplatanus L. Klon jawor 79 43/2 B, AM 32, 17 Acer pseudoplatanus L. Klon jawor Acer pseudoplatanus L. Klon jawor Abies alba Mill. Jodła posp Acer pseudoplatanus L. Klon jawor Acer pseudoplatanus L. Klon jawor 128 Średni stan, przewodnik łukowato wygięty o ok /1 dr, AM 32, 30/1 dr, AM 32, 30/1 dr, AM 32, 30/1 dr, AM 32, 26/4 dr, AM 32,

9 9 22 Fraxinus Sp. Jesion Acer pseudoplatanus L. Klon jawor Acer pseudoplatanus L. Klon jawor Acer pseudoplatanus L. Klon jawor Acer pseudoplatanus L. Klon jawor Acer pseudoplatanus L. Klon jawor 105 Korona częściowo zwisa nad chodnikiem. 26/3 dr, AM 32, 26/4 dr, AM 32, 26/4 dr, AM 32, 26/4 dr, AM 32, 26/4 dr, AM 32, 26/4 dr, AM 32,

10 GOSPODARKA SZATĄ ROŚLINNĄ WYCINKA Realizacja projektowanego przedsięwzięcia inwestycyjnego nie powoduje konieczności usunięcia istniejącej zieleni dla niezbędnego prowadzenia robót. Na zinwentaryzowanym terenie nie typuje się do wycinki drzew i krzewów ze względu na brak kolizji szaty roślinnej z przedmiotowym zamierzeniem inwestycyjnym. ZABIEGI PIELĘGNACYJNE ISTNIEJĄCEGO DRZEWOSTANU Na przedmiotowym terenie brak szaty roślinnej przewidzianej do zabiegów pielęgnacyjnych. 2.3 ADAPTACJA I ZABEZPIECZENIE ZIELENI ISTNIEJĄCEJ Przed przystąpieniem do prac budowlanych należy pamiętać o zabezpieczeniu drzew znajdujących się na terenie inwestycji, mającym na celu uniknięcie uszkodzenia ich koron, pni i systemów korzeniowych oraz zabezpieczeniu wierzchniej warstwy gleby. W celu zabezpieczenia koron drzew należy w przypadkach koniecznych podwiązać dolne gałęzie do nadległych. W miarę możliwości należy unikać nadmiernego podnoszenia koron drzew, poprzez odcięcie ich dolnych konarów. Wszelkie korekty koron powinny być wykonywane przez osoby wykwalifikowane. Pnie drzew narażonych na mechaniczne uszkodzenia należy owinąć matą słomianą lub jutą, a następnie wykonać deskowanie (Rys. 1.). Zabezpieczenie z desek o grubości 2 cm i wysokości nie mniejszej niż 1,5 m powinno ściśle przylegać do pnia. Dolną część desek opierającą się na podłożu należy obsypać ziemią. Odeskowanie mocuje się drutem lub taśmą stalową co cm bez użycia gwoździ. Należy również pamiętać o zachowaniu odpowiedniej odległości wyznaczonych szlaków komunikacyjnych od pni, która powinna uwzględniać szerokość przewidywanych środków transportu poszerzoną o 1 m z każdej strony. Rys. 1. Schemat zabezpieczenia pnia drzewa. Systemy korzeniowe mogą ucierpieć m.in. w wyniku poruszania się ciężkiego sprzętu budowlanego lub składowania materiałów budowlanych (Rys. 2.). Dlatego też nie należy dopuszczać do przemieszczania i pracy ciężkiego sprzętu w obrębie rzutu koron drzew, gdyż powoduje to zbytnie zagęszczenie gruntu,

11 11 a w rezultacie zamieranie systemów korzeniowych drzew wskutek braku przewietrzania i uwilgotnienia. Ponadto ciężki sprzęt poruszając się w zasięgu korzeni może doprowadzić do ich naderwania. Do obcięcia lub naderwania korzeni dochodzi również podczas nieprawidłowego wykonywania wykopów, co w konsekwencji prowadzi do zachwiania statyki drzewa. W związku z tym wszelkie prace ziemne w obrębie systemu korzeniowego powinny być prowadzone wyłącznie metodą ręczną w formie wykopów wąskoprzestrzennych w odległości nie mniejszej niż 2m od pnia drzewa oraz głębokości do 1,0 1,5 m licząc od powierzchni gruntu, tj. strefie, gdzie zlokalizowana jest główna masa systemu korzeniowego drzewa. W trakcie prac ziemnych należy chronić przed wszelkimi uszkodzeniami korzenie grubsze niż 2 cm. Odsłonięte korzenie powinny być przycięte pod kątem prostym do ich osi ostrym narzędziem, a powierzchnie ran zabezpieczone środkiem impregnującym, aby zapobiec chorobom grzybowym (np. huba korzeniowa). Każdą nieuniknioną ingerencję w obrębie systemu korzeniowego polegającą na zmniejszeniu jego masy i zasięgu należy rekompensować odpowiednią redukcją korony. W wypadku przeprowadzania głębokich wykopów w sąsiedztwie drzewa lub koniecznych prac ziemnych w obrębie jego systemu korzeniowego niezbędnym może się okazać zastosowanie tzw. ekranów korzeniowych. Ekran powinien być założony poza zasięgiem korzeni, ściana wykopu osłonięta warstwą torfu, a następnie przykryta matą słomianą, jutą lub folią. Przy prowadzeniu prac ziemnych należy pamiętać o utrzymaniu warstwy torfu w stanie wilgotnym, w przeciwnym razie, gdy torf ulegnie zbytniemu przesuszeniu, będzie odbierał wilgoć glebie. Dawkę wody określa się na podstawie pomiaru średnicy pnia na wys. 1,3 m nad powierzchnią ziemi (w tzw. pierśnicy) i przyjmuje się 10 l wody na 1 cm średnicy. W przypadku wykonywania prac ziemnych w okresie letniej suszy, drzewa należy podlewać rano lub wieczorem. W przypadku wykonywania prac ziemnych w okresie zimy dodatkowo należy, tuż po wykonaniu prac ziemnych, przykryć korzenie matami słomianymi aby nie przemarzły. Rys. 2. Sposób składowania materiałów. Przed przystąpieniem do prac budowlanych należy zabezpieczyć wierzchnią warstwę gleby poprzez jej zebranie i zgromadzenie w pryzmy, tak aby można ją było ponownie rozścielić po zakończeniu prac. W przypadku uszkodzenia systemów korzeniowych drzew należy przeprowadzić ich odpowiednią pielęgnację. Korony drzew należy zredukować, a ewentualne niedobory wilgoci w trakcie prac trzeba

12 12 uzupełniać podlewaniem, nie dopuszczając do nadmiernego przesuszenia gleby w obrębie systemów korzeniowych. Osłabione drzewa powinny zostać zasilone odpowiednią dawką nawozów mineralnych. Nawożenie należy stosować w postaci roztworu wodnego nawozów mineralnych w okresie wegetacji (najpóźniej do połowy czerwca). Wszelkie prace związane z ochroną i pielęgnacją powinny być wykonywane pod nadzorem osoby mającej profesjonalne przygotowanie zawodowe. Drzewa przewidziane do zabezpieczenia na czas prowadzenia prac budowlanych na terenie inwestycji oznaczono na planie sytuacyjnym [Rys. 1]. 2.4 PROJEKTOWANE ZAGOSPODAROWANIE TERENU Przedmiotowe opracowanie nie przewiduje zagospodarowania terenu w zakresie nasadzeń nowymi gatunkami zieleni wysokiej. Po skończonych pracach polegających na ułożeniu kanalizacji kablowej, do której wprowadzone zostaną kable elektroenergetyczne zasilające sygnalizatory świetlne, należy tereny zielone przywrócić do stanu pierwotnego - założyć powierzchnie trawnikowe uszkodzone w czasie prac budowlanych. WYKONANIE TRAWNIKÓW Z SIEWU Po wykonaniu prac modernizacyjnych, zieleniec należy przygotować do obsiania trawą. Teren pod trawniki musi być oczyszczony z gruzu, kamieni i innych zanieczyszczeń powstałych w trakcie prac. Powierzchnia pod trawnik powinna być pozbawiona chwastów. W przypadku wymiany gruntu rodzimego na ziemię urodzajną, teren powinien być obniżony w stosunku do krawężników o ok. 15 cm (miejsce na ziemię urodzajną). Na ziemię pod przyszły trawnik można zastosować nawożenie pełnoskładnikowym nawozem mineralnym, np. Azofoską w ilości g nawozu na każdy metr kwadratowy powierzchni lub Osmocote. Ziemię należy przekopać (pod koronami drzew ręcznie, na pozostałym terenie mechanicznie), wyrównać i splantować zachowując wysokość krawężnika nad terenem od 2 do 3 cm. Przed siewem nasion ziemię należy zwałować wałem gładkim, a po siewie nasiona traw przykryć 1 cm warstwą torfu i uwałować. Siew powinien być dokonany w dni bezwietrzne, najlepiej w okresie wiosennym, ręcznie lub mechanicznie, w ilości ok g nasion na metr kwadratowy. Należy pamiętać o systematycznym zraszaniu obsianego terenu w okresie suszy. Trawnik z siewu powinien się składać z gatunków niskich, rozłogowo-luźnokępkowych, o mocnym systemie korzeniowym. Przykładowa mieszanka traw na różne gleby składa się z: Kostrzewy czerwonej rozłogowej (20%), Wiechliny łąkowej (45%) i Życicy trwałej (10%) oraz gatunków szybkorosnących (25%).

13 13 PIELĘGNACJA TRAWNIKÓW Podlewanie trawnika to podstawowy zabieg pielęgnacyjny. Już po samym wysianiu należy stale utrzymywać wilgotność przez dni (okres kiełkowania oraz wzrostu i korzenienia traw). Na średnioprzepuszczalnych glebach przyjmuje się, że trawnik można podlewać raz w tygodniu, a w okresie upału i suszy raz na 3-4 dni. Nawożenie trawnika można wykonać już po pierwszym koszeniu trawnika. Nawozić należy ok. 3 razy na sezon nawozem wieloskładnikowym specjalnie przystosowanym do potrzeb traw. Po aplikacji nawozu zaleca się obfite podlanie trawnika. Koszenie trawnika - można wykonać po raz pierwszy, kiedy osiągnie wysokość około 10 cm. Wysokość pierwszego cięcia powinna wynosić 4-5cm. Przy następnych cięciach, wysokość dla trawników parkowych wynosi 5-10 cm. Koszenie trawników powinno odbywać się min. 7 razy w sezonie wegetacyjnym (w okresie IV-X). Inne zabiegi (grabienie, napowietrzanie, piaskowanie, wapnowanie, wałowanie) pozwalają utrzymać trawnik w dobrej kondycji. Grabienie usuwa obumarłe części trawy oraz zanieczyszczenia. Napowietrzanie wskutek wykonywania nakłuć w darni (aeracja) pozwala na skuteczniejsze docieranie wody oraz nawozów do podziemnych części trawnika. Piaskowanie wspomaga rozwój systemu korzeniowego (piasek ma działanie rozluźniające, należy go rozrzucać na trawnik po napowietrzaniu). Wapnowanie pozwala pozbyć się ryzyka zbyt kwasowego ph gleby oraz pomaga pozbyć się mchu (należy wykonywać raz na kilka lat za pomoca łagodnych nawozów, np. kredy). Wałowanie wyrównuje powierzchnie trawnika oraz zapobiega zbytniemu rozluźnieniu gleby. 2.5 OBLICZENIA PRZEDMIAROWE W celu sporządzenia kosztorysu inwestorskiego na roboty porządkowe związane z zabezpieczeniem drzew na czas prowadzenia robót, poniżej dokonano obliczeń przedmiarowych. 1. Zabezpieczenie drzew o średnicy powyżej 30 cm na okres wykonywania robót ziemnych 8 szt. 2. Szczegółowe informacje dotyczące powierzchni odtworzenia zieleńców ujęto w przedmiarze robót elektrycznych. Przewidywana powierzchnia odtworzenia zieleńców to ok. 250 m 2 UWAGA: Koszt związany z zabezpieczeniem drzew na czas prowadzenia robót oraz odtworzeniem powierzchni trawnikowych ujęto w przedmiarze i kosztorysie robót elektrycznych.

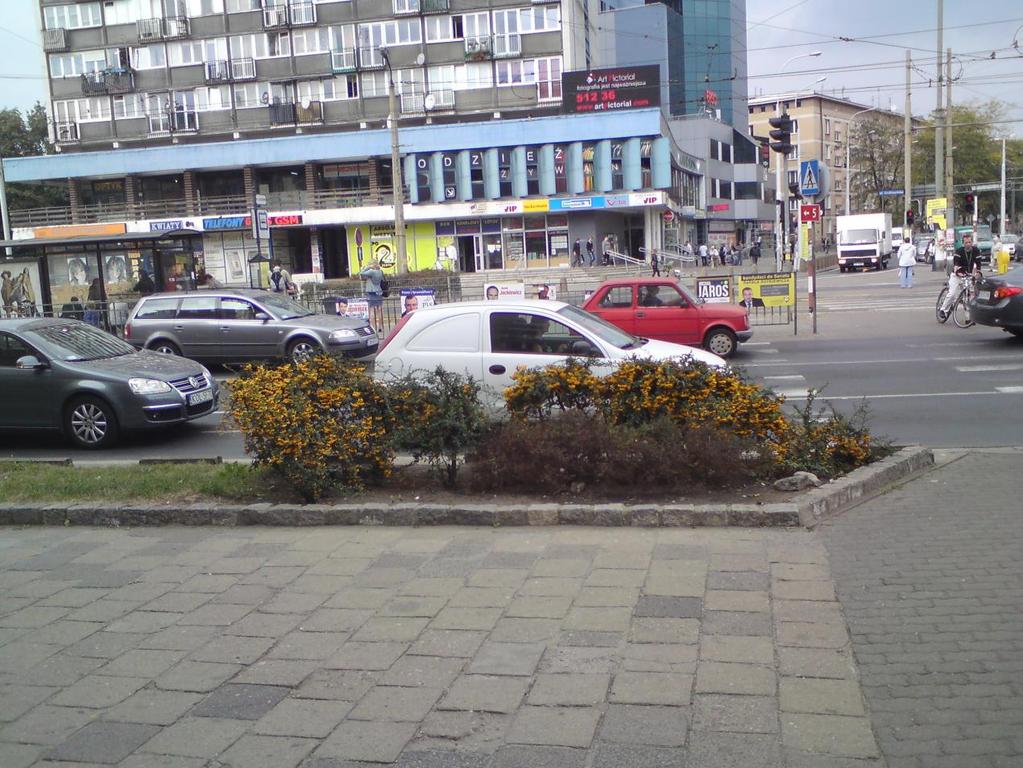

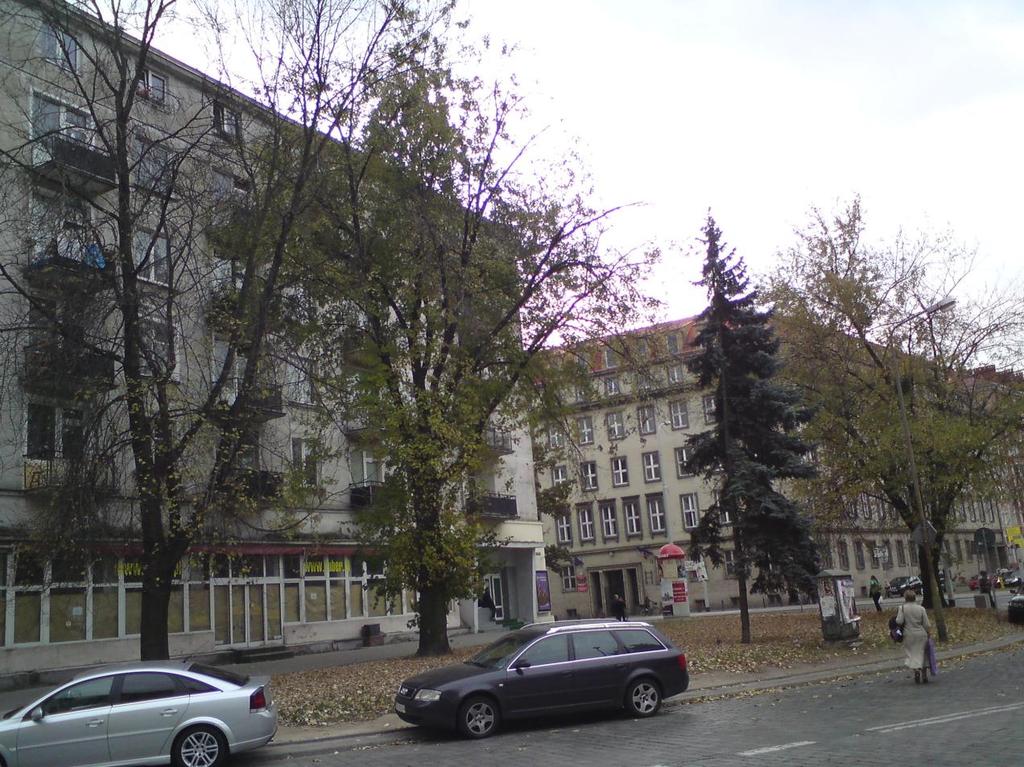

14 DOKUMENTACJA FOTOGRAFICZNA Fot. 1. Widok od strony pl. Legionów na okazy zinwentaryzowane pod numerami Fot. 2. Widok na jezdnię ul. Grabiszyńskiej na ognika szkarłatnego zinwentaryzowanego pod numerami 1 i 2.
