1 POCZUJ SIĘ BEZPIECZNIE Centrale alarmowe zintegrowane z komunikatorem GSM/GPRS 2G lub 2G/3G CPXwired (przewodowa) (bezprzewodowa: 16 / 32 linie) Pobierz nasze darmowe aplikacje: Zarządzaj swoją centralą na odległość Konfiguracja centrali jeszcze nigdy nie była tak szybka i prosta

2 DWA TYPY CENTRAL Przewodowa CPXwired Bezprzewodowa CALLISTO₁₆ & CALLISTO₃₂ CPXwired przewodowa centrala alarmowa jest urządzeniem spełniającym podstawowe wymagania związane z ochroną małych i średnich obiektów. Prosta funkcjonalność i obsługa oraz szybka instalacja to główne zalety naszej centrali. Dla bardziej wymagających użytkowników stworzyliśmy hybrydowy system alarmowy CALLISTO, który niezawodnie spełnia wymagania bardziej złożonych obiektów. Obie centrale obsługują do 3 klawiatur przewodowych, dzięki czemu alarm może być uzbrajany z 3 różnych miejsc, co jest szczególnie ważne: przy punktach usługowych posiadających tylne wyjście, w domkach jednorodzinnych, w obiektach, w których trzeba zabezpieczyć więcej niż jedne drzwi np. wyjście balkonowe czy garaż. Dzięki obsłudze bezprzewodowych, dedykowanych czujek zbędne staje się rozprowadzanie metrów kabli. Montaż jest prosty i bezinwazyjny. System CALLISTO występuje w wersji z 16 oraz w wersji z 32 liniami, które umożliwiają swobodną rozbudowę systemu o dodatkowe czujki (np. zalania, dymu, gazu). Centrale dostępne są w wygodnych zestawach, zaś szybką instalację i łatwą obsługę zapewniają bezpłatne aplikacje mobilne AVA i AVA Install. FUNKCJE I ZALETY hybrydowej centrali alarmowej CALLISTO: możliwość podłączenia do 16 / 32 bezprzewodowych czujek w zależności od wersji systemu oraz 9 / 32 pilotów; kod pod przymusem dodatkowe zabezpieczenie przed wymuszeniem kodu dostępu do centrali przez osoby niepowołane. Funkcja ta wywołuje cichy alarm przy jednoczesnym zapewnieniu użytkownikowi maksymalnego bezpieczeństwa; funkcja STAY/AWAY umożliwiająca częściowe uzbrojenie alarmu, podczas gdy użytkownik jest w domu; klawisze funkcyjne dłuższe przytrzymanie jednego z trzech przycisków na dole klawiatury umożliwia wyzwolenie alarmu typu: NAPAD / POMOC MEDYCZNA / POŻAR; wiadomości SMS - obydwie centrale dają możliwość zaprogramowania komunikatów SMS aż do 10 różnych użytkowników, dzięki czemu możesz otrzymać powiadomienia z systemu na każdy rodzaj telefonu; zintegrowana radiolinia i GPRS skraca czas instalacji, pozwala oszczędzić na dodatkowych modułach; elastyczny wybór między czujkami bezprzewodowymi, a przewodowymi pozwala indywidualnie dobrać sprzęt do potrzeb danej instalacji oraz klienta; zdalny dostęp do konfiguracji w weryfikacji statusu centrali pozwala na szybką zmianę parametrów, pozwala zapewnić szybki i efektywny serwis; darmowe aplikacje dla użytkownika końcowego i instalatora - możliwość monitoringu przez agencję ochrony oraz jednoczesne korzystanie z aplikacji mobilnej AVA do sterowania systemem.

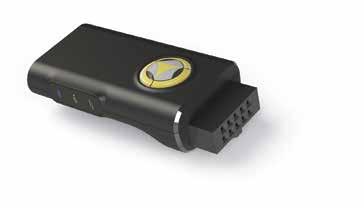

3 APLIKACJE DO OBSŁUGI CENTRALI AVA ŁATWE ZARZĄDZANIE Zarządzanie centralami alarmowymi umożliwia intuicyjna i darmowa aplikacja na telefon komórkowy Alert View Application - AVA. Pozwala ona na zarządzanie większością funkcji naszych central, m.in.: uzbrajanie/rozbrajanie poszczególnych partycji, podgląd przypisania linii do partycji, stanu linii i zasilania, powiadamianie o alarmach, podgląd historii zdarzeń, możliwość monitorowania kilku obiektów z jednej aplikacji, funkcja smart home. AVA INSTALL PROSTA I SZYBKA INSTALACJA, INNOWACYJNE ROWIĄZANIE AVA Install to nowoczesna aplikacja służąca do jeszcze łatwiejszego programowania wszystkich typów CENTRAL ALARMOWYCH produkowanych przez firmę EBS: łatwa komunikacja za pomocą łącza BLUETOOTH (niezbędny programator MINI-PROG), łatwa diagnostyka i konfigurowanie central, szybkie dodawanie kolejnych czujników i akcesoriów bezprzewodowych poprzez kod QR, opcja badania siły sygnału i zasięgu czujników oraz akcesoriów bezprzewodowych, szybie tworzenie, eksportowanie, importowanie i archiwizowanie szablonów konfiguracji.

4 W SKRÓCIE CPXwired Przewodowa Bezprzewodowa / Hybrydowa Bezprzewodowa / Hybrydowa Kanały transmisji GPRS/SMS GPRS/SMS GPRS/SMS SMS-y do centrali YES TAK TAK Linie przewodowe (dla konfiguracji TEOL nawet 14) Linie bezprzewodowe Partycje Użytkownicy Obsługa klawiatur bezprzewodowych Ilość obsługiwanych klawiatur przewodowych Zintegrowany odbiornik pilotów radiowych - TAK TAK TAK, max 9 szt. TAK, max 32 szt. Sterowanie zdalne TAK, za pomocą SMS, GPRS oraz aplikacji AVA na smartfona TAK, za pomocą SMS, GPRS oraz aplikacji AVA na smartfona TAK, za pomocą SMS, GPRS oraz aplikacji AVA na smartfona Obsługa modułów GSM 2G Cinterion BGS2-W (GSM 850/900/1800/1900 MHz) 2G Gemalto BGS2 (GSM 850/900/1800/1900 MHz) 2G Gemalto BGS2 (GSM 850/900/1800/1900 MHz) 3G Gemalto EHS-6 (GSM 850/900/1800/1900 MHz, UMTS 800/850/900/1900/2100 MHz) 3G Gemalto EHS-6 (GSM 850/900/1800/1900 MHz, UMTS 800/850/900/1900/2100 MHz) Nasze systemy to GWARANCJA niezawodnej transmisji danych (integracja z komunikatorem GPRS), szyfrowanie AES szybkiej i prostej konfiguracji rozwiązania dopasowanego do potrzeb Klienta

5

6

7 ELEMENTY BEZPRZEWODOWE ZINTEGROWANE Z SYSTEMEM CALLISTO 1 1 MC-10 MC-11 Bezprzewodowa czujka magnetyczna, umożliwia detekcję otwarcia drzwi/okien. Bezprzewodowa czujka magnetyczna z dodatkowym wejściem. Współpracuje z nową wersją centrali CALLISTO 16 (CPX220NWB) i CALLISTO 32 (CPX230NWB). Bateria Litowa 3V: żywotność do 36 miesięcy w normalnych warunkach pracy Niski pobór prądu Sygnał testowy co 15 minut Kontrola stanu baterii (sygnał niskiego poziomu baterii) Maksymalny zasięg transmisji: do 300 m (otwarta przestrzeń) Wymiary: czujnik 85x26x32 mm / magnes 64x13x13x mm Sygnał sabotażu przy otwarciu obudowy 2 PIR-10 Bezprzewodowa czujka ruchu, umożliwia detekcję ruchu w chronionym obszarze. Bateria Litowa 3V: żywotność do 36 miesięcy w normalnych warunkach roboczych Dualna pasywna technologia detekcji (podczerwień) Kompensacja temperaturowa Sygnał testowy co 15 min. Niski pobór prądu Kontrola stanu baterii (sygnał niskiego poziomu baterii) Maksymalny zasięg transmisji: do 300 m (otwarta przestrzeń) Wymiary: 105x58x38 mm

8 2 PIR-11 (PET) Bezprzewodowa czujka ruchu, odporna na ruch zwierząt 3 SD-20 Bezprzewodowy detektor dymu Bateria Litowa 3V: żywotność do 36 miesięcy w normalnych warunkach roboczych Nie reaguje na zwierzęta o masie do 25 kg Dualna pasywna technologia detekcji (podczerwień) Kompensacja temperaturowa Sygnał testowy co 15 min. Niski pobór prądu Kontrola stanu baterii (sygnał niskiego poziomu baterii) Maksymalny zasięg transmisji: do 300 m (otwarta przestrzeń) Regulowana czułość sensora Informacja o czuwaniu, alarmie, usterce za pomocą diody LED Zaprojektowana, aby spełniać wymagania normy EN Kontrola stanu baterii (sygnał niskiego poziomu baterii) Bateria Litowa 3V: żywotność do 36 miesięcy Maksymalny zasięg transmisji: do 300 m (otwarta przestrzeń) Wymiary: ø 140 x 70 mm Wymiary: 105x58x38 mm 4 FL-10 Bezprzewodowa czujka zalania wodą umożliwiająca detekcję wycieku wody. Współpracuje z nową wersją centrali CALLISTO 16 i 32 (CPX220NWB i CPX230NWB). Niski pobór prądu RC-10 Pilot z czterema programowalnymi przyciskami Sygnał testowy co 15 min. Sygnał sabotażu przy otwarciu obudowy Kontrola stanu baterii (sygnał niskiego poziomu baterii) Bateria: litowa, CR123, żywotność baterii do 36 miesięcy Maksymalny zasięg transmisji w otwartej przestrzeni 300 m Wymiary: 85x26x33 mm (czujka); 55x25x10 mm (sonda)

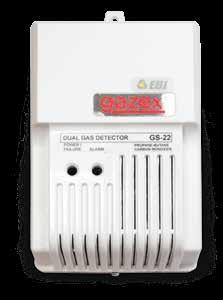

9 GS21, GS-22 to detektor służący do ciągłego monitorowania obecności wybranych gazów w pomieszczeniach mieszkalnych i pomocniczych, zagrożonych emisją tych gazów, zgodnie z zaleceniami normy PN-EN Współpracuje z Callisto 32 (CPX230NWB). Rodzaj sensora gazu Czynniki zakłócające Właściwości półprzewodnikowy (na bazie SnO2), wymienny z modułem sensorycznym wodór, alkohol (duże stężenia), inne węglowodory, chlor; znaczny niedobór tlenu (<19% obj.); duży, gwałtowny wzrost wilgotności GS-21 - tlenek węgla (CO) i metan (gaz ziemny) GS-22 - tlenek węgla (CO) i propan-butan (LPG) Temperatura pracy Wilgotność względna powietrza zalecana: od 30% do 90% zalecana: od 0 C do + 40 C; dopuszczalna okresowo (<1h / 24h): -15 C do + 50 C Progi alarmowe (dotyczy GS-21, GS-22) Próg alarmowy (dotyczy GS-21) Próg alarmowy (dotyczy GS-22) 50 ppm tlenku węgla - ALARM w ciągu minut; 100 ppm CO - ALARM w ciągu minut; 300 ppm CO - ALARM przed upływem 3 minut; zgodnie z PN-EN % DGW metanu (±5 %DGW) - ALARM przed upływem 1 min., zgodnie z PN-EN % DGW propan-butan (±5 %DGW) - ALARM przed upływem 1 min., zgodnie z PN-EN Cykl pomiarowy GS-21, GS-22 co 25 sek. ; sterowanie mikroprocesorowe, pamięć ok zdarzeń (zaniki zasilania, stany alarmowe i awaryjne, czas pracy) odczyt przez Producenta Przewidywany czas życia Sygnalizacja optyczna Sygnalizacja dźwiękowa Wyjścia Wymiary, obudowa, waga 15 lat od daty produkcji (podany na tabliczce znamionowej) lampka ZASILANIE/AWARIA sygnalizacja 3 stanów wewnętrzna syrenka, natężenie 85dB /1m, ton pulsujący "SYRENA" - napięciowe UN=9V, Imax=50mA "ALARM" - Umax = 24V AC; Imax = 100mA "PWRG" - Umax = 24V AC; Imax = 100mA 140 x 85 x 55 mm; obudowa z ABS; stopień ochrony IPX2D; ok.0,4 kg

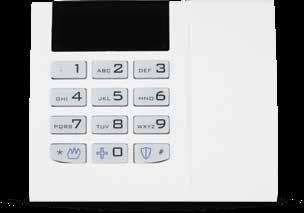

10 DOSTĘPNE KLAWIATURY: KP-16 Przewodowa klawiatura obsługująca wszystkie centrale alarmowe EBS. Dostępna w kolorze białym i czarnym. KP1W-9 Bezprzewodowa, jednokierunkowa klawiatura obsługująca system CPX220NWB Uzbrojenie / rozbrojenie poszczególnych partycji lub całego systemu Uzbrojenie w trybie obwodowym Tryb serwisowy Sygnalizowanie alarmu / usterki Alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury Sygnalizacja dźwiękowa czasu na wyjście i alarmu Wymiary: 99 x 82 x 19 mm Współpraca z bezprzewodowym systemem Callisto Plus (CPX220NWB) Częstotliwość pracy 433,92 MHz Zasięg komunikacji radiowej (LOS) do 500 metrów Uzbrojenie / rozbrojenie poszczególnych partycji lub całego systemu Uzbrojenie w trybie obwodowym Alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury Sygnalizacja niskiego poziomu baterii i transmisji sygnałów Wymiary: 125 x 102 x 33 mm

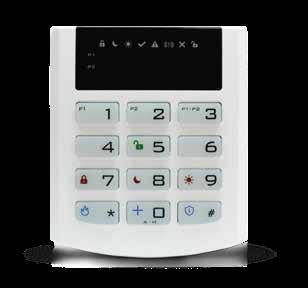

11 KP32 Przewodowa klawiatura obsługująca system CPX230NWB. Dostępna w kolorze białym (KP32-9) i czarnym (KP32-0). KP2W-9 Bezprzewodowa, jednokierunkowa klawiatura obsługująca system CPX230NWB Uzbrojenie / rozbrojenie poszczególnych partycji lub całego systemu Uzbrojenie w trybie pełnym, obwodowym, nocnym Funkcja szybkiego uzbrajania bez wprowadzania kodu Prezentacja i edycja parametrów 64 linii, użytkowników i detektorów (wg grup) Ikony na przyciskach ułatwiające obsługę Piktogramy na ekranie dla łatwiejszej identyfikacji statusu centrali z podziałem na partycje Tryb serwisowy Sygnalizowanie alarmu / usterki Alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury Sygnalizacja niskiego poziomu baterii i transmisji sygnałów Kompatybilna z bezprzewodowym systemem Callisto 32 (CPX230NWB) Częstotliwość pracy 433,92 MHz Zasięg komunikacji radiowej (LOS) do 500 metrów Uzbrojenie / rozbrojenie poszczególnych partycji lub całego systemu Uzbrojenie w trybie pełnym, obwodowym, nocnym Funkcja szybkiego uzbrajania bez wprowadzania kodu Ikony na przyciskach ułatwiające obsługę Alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury Sygnalizacja niskiego poziomu baterii i transmisji sygnałów Wymiary: 125 x 102 x 33 mm Wymiary: 99 x 82 x 19 mm

12 CENTRALE FIRMY EBS DOSTĘPNE SĄ W NASTĘPUJĄCYCH ZESTAWACH: BASIC Przewodowy STANDARD Hybrydowy / Bezprzewodowy MASTER Hybrydowy / Bezprzewodowy Podstawowy zestaw z centralą przewodową do zabezpieczenia Twojego domu. Klasyczny zestaw zawierający centralę bezprzewodową wraz z zestawem czujek bezprzewodowych i przewodową klawiaturą. Zestaw całkowicie bezprzewodowy wraz z białą, bezprzewodową klawiaturą. 1 x CPXwired (płyta centrali) 1 x KP-16 (klawiatura przewodowa) 1 x OBDNA (obudowa plastikowa) 1 x antena GSM 1 x CALLISTO (płyta centrali) 1 x KP-16 (klawiatura przewodowa) 1 x OBDNA (obudowa plastikowa) 2 x PIR-10 (czujka ruchu) 1 x MC-10 (kontaktron) 2 x RC-10 (pilot) 1 x antena GSM 1 x CALLISTO PLUS (płyta centrali) 1 x KP1W-9 (klawiatura bezprzewodowa) 1 x OBDNA (obudowa plastikowa) 2 x PIR-10 (czujka ruchu) 1 x RC-10 (pilot) 1 x antena GSM Wszystkie centrale firmy EBS spełniają wymagania zawarte w normie PN-EN 50131, Grade 2.

13 PARAMETRY TECHNICZNE Parametry Kanały transmisji Podstawowe dane techniczne CPXwired oraz Callisto GPRS, SMS Klawiatury przewodowe max. 3 Wejścia przewodowe Typy wejść Callisto 16 Callisto 32 7 NO / NC / EOL-NO / EOL-NC / DEOL-NO / DEOL-NC NO / NC / EOL-NO / EOL-NC / DEOL-NO / DEOL-NC / TEOL Użytkownicy Callisto 16 Callisto (możliwość zdalnego zarządzania użytkownikami) (admin-1 / instalator-1 / użytkownik-8) 33 (możliwość zdalnego zarządzania użytkownikami) (admin-1 / instalator-1 / użytkownik-31) Typy reakcji wejść Partycje Wyjścia Funkcje wyjść Callisto 16 Callisto 32 natychmiastowa opóźniona 24h napadowa uzbrajająca / rozbrajająca 24h sabotażowa opóźniona warunkowo 24h napadowa cicha 1 wyjście alarmowe monitorowane typu OC, wysokoprądowe (maks. prąd 1,1A) 2 wyjścia alarmowe monitorowane typu OC, niskoprądowe (maks. prąd 50mA alarm alarm and chirp chirp stan uzbrojenia awaria zasilania utrata łączności zagłuszanie sygnału GSM 24h pożarowa obwodowa obwodowa wyjściowa 24h gazowa 24h zalania wodą nocna (wył. nocą) (Callisto 32) nocna opóźniona (Callisto 32) 2 + STAY/AWAY dla każdej partycji (tryb pełny, obwodowy) 2 + STAY/SLEEP/AWAY dla każdej partycji (tryb pełny, nocny, obwodowy) Wiadomości SMS do użytkow. Bufor zdarzeń Ilość zdarzeń system. / tech. przechowywana w historii Znacznik czasu wystąpienia zdarzenia Zabezpieczenie transmisji GPRS/SMS do serwera Diody LED (funkcje) Przyciski (funkcje) Konfiguracja Zdalna aktualizacja firmware Moduł GSM tak, na 10 różnych numerów telefonów min. 500 min TAK szyfrowanie AES 3 diody LED (sygnalizacja poziomu sygnału, stan urządzenia i usterki) 2 przyciski (start bez zasilania sieciowego, przywracanie ustawień domyślnych) Zdalna: GPRS, SMS, CSD Lokalna: PC przez RS232 (wymagany przewód GD-PROG) USB / Bluetooth via MiniProgBT TAK 2G: Gemalto BGS2 (GSM 850/900/1800/1900 MHz) 3G: Gemalto EHS-6 (GSM 850/900/1800/1900 MHz, UMTS 800/850/900/1900/2100 MHz) Wyjścia zasilające +12V 1 wyjście sygnalizatora (maks. prąd 350mA) 1 wyjście czujek (maks. prąd 350mA) 1 wyjście klawiatury (maks. prąd 100mA)

14 Parametry zasilania - PCB (bez obudowy) Napięcie zasilające 18V AC (dopuszczalne: 16-20V AC ) Wymagana moc transformatora min. 20VA Pobór prądu (średni / maksymalny) 120mA/1100mA@18V AC (średni dla warunków: naładowany akumulator, zestawione połączenie z serwerem, klawiatura, brak czujników) Średni pobór prądu z akumulatora przy braku zasilania zewnętrznego (bez klawiatury / z klawiaturą / z 3 klawiaturami): 60mA/85mA/135mA (naładowany akumulator, brak czujników, zestawione połączenie z serwerem) Parametry zasilania - PCB w obudowie Napięcie zasilające 230V AC (dopuszczalne: V AC ) Pobór mocy (średni / maksymalny) 3W/20W@230V AC Funkcje układu zasilającego zabezpieczenie przed odwrotnym podłączeniem akumulatora sygnalizacja zaniku zasilania sygnalizacja braku / niskiego stanu naładowania akumulatora zabezpieczenie przed zwarciem wyjścia akumulatorowego bezobsługowy bezpiecznik Podłączenie akumulatora TAK, kwasowo-ołowiowy 12V Prąd ładowania akumulatora max. 350mA Napięcie ładowania 13,8V Próg sygnalizowania zbyt niskiego napięcia akumulatora 11V DC Napięcie odłączenia poniżej 9V akumulatora (zabezpieczenie przed nadmiernym rozładowaniem) Wymiary PCB: 152 x 78 x 30mm PCB w plastikowej obudowie: 265 x 250 x 85mm Dodatkowe funkcje systemu bezprzewodowego CALLISTO Radio tak, MHz (transmisja kodowana, ze zmiennym kodem) Linie bezprzewodowe CALLISTO / CALLISTO Piloty CALLISTO 16-9 / CALLISTO 32-32

15

16 EBS Sp. z o. o. ul. Bronisława Czecha Warszawa T: F: Dział Wsparcia Sprzedaży: E: dwt@ebs.pl T:
