Projekt i uruchomienie prostego serwera OPC UA w oparciu o oprogramowanie szkieletowe Quasar opracowane w CERN

Transkrypt

1 Mateusz Kołodziejczyk (PB, UwB) Projekt i uruchomienie prostego serwera OPC UA w oparciu o oprogramowanie szkieletowe Quasar opracowane w CERN Julian Sacharczuk (UR) Opiekunowie: mgr inż. Jolanta Olszowska dr Elżbeta Banaś Konsultacja: mgr inż. Piotr Nikiel (CERN)

2 SPIS TREŚCI CZYM JEST SERWER? STANDARD OPC UA QUASAR ATLAS DETECTOR CONTROL SYSTEM ATLAS TRANSITION RADIATION TRACKER HIGH VOLTAGE SYSTEM HV SYSTEM QUASAR SERVER RCE QUASAR SERVER Gwarantujemy brak histogramów 1/19

3 CELE: STWORZENIE SERWERA O PODSTAWOWEJ FUNKCJONALNOŚCI WYKORZYSTANIE NARZĘDZIA QUASAR DO BUDOWY SZKIELETU SERWERA MOTYWACJA: DUŻY, ROZPROSZONY SYSTEM KONIECZNOŚĆ STANDARYZACJI UŁATWIENIE WDRAŻANIA ROZWIĄZAŃ BAZUJĄCYCH NA SERWERACH OPC UA 2/19

4 SERWER (SOFTWARE) SERWER (HARDWARE) 3/19

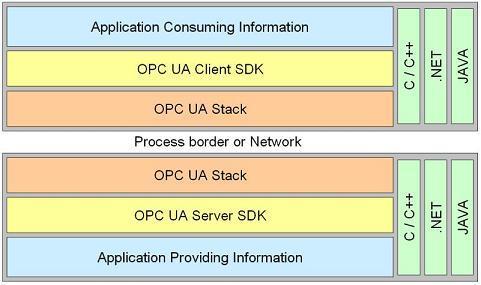

5 OPEN PLATFORM COMMUNICATION UNIFIED ARCHITECTURE OTWARTY STANDARD KOMUNIKACYJNY HIERARCHICZNA PRZESTRZEŃ ADRESOWA OBIEKTÓW SZYFROWANIE I UWIERZYTELNIANIE DANYCH ARCHITEKTURA ZORIENTOWANA NA USŁUGI DOSTĘPNY NA RÓŻNYCH PLATFORMACH 4/19

6 Quasar (PIOTR NIKIEL & QUASAR TEAM) 5/19

7 GENERUJE PLIK WYKONYWALNY SERWERA NA PODSTAWIE OBIEKTOWO ZORIENTOWANEGO MODELU INFORMACYJNEGO 6/19

8 7/19

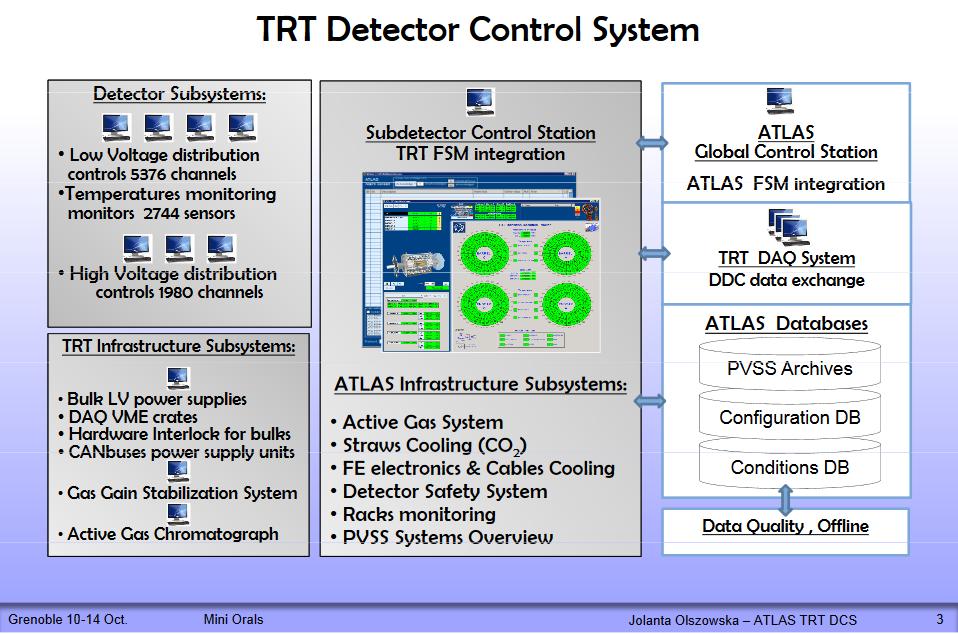

9 DETECTOR CONTROL SYSTEM 8/19

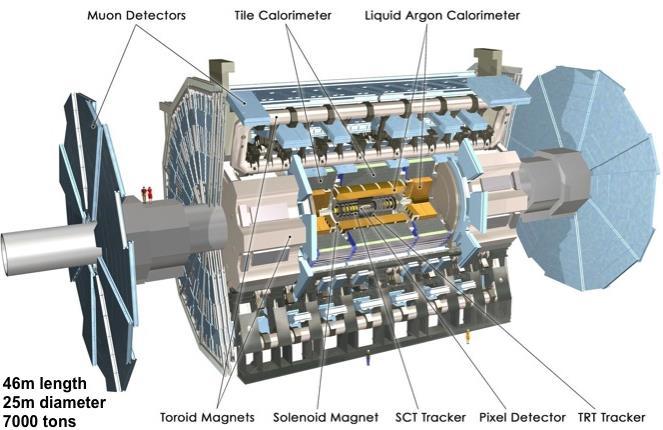

10 ATLAS TRT DETECTOR OK SŁOMEK WYPEŁNIONYCH MIESZANKĄ XE, CO 2 I O 2 KAŻDA SŁOMKA ZASILONA WYSOKIM NAPIĘCIEM OK V 9/19

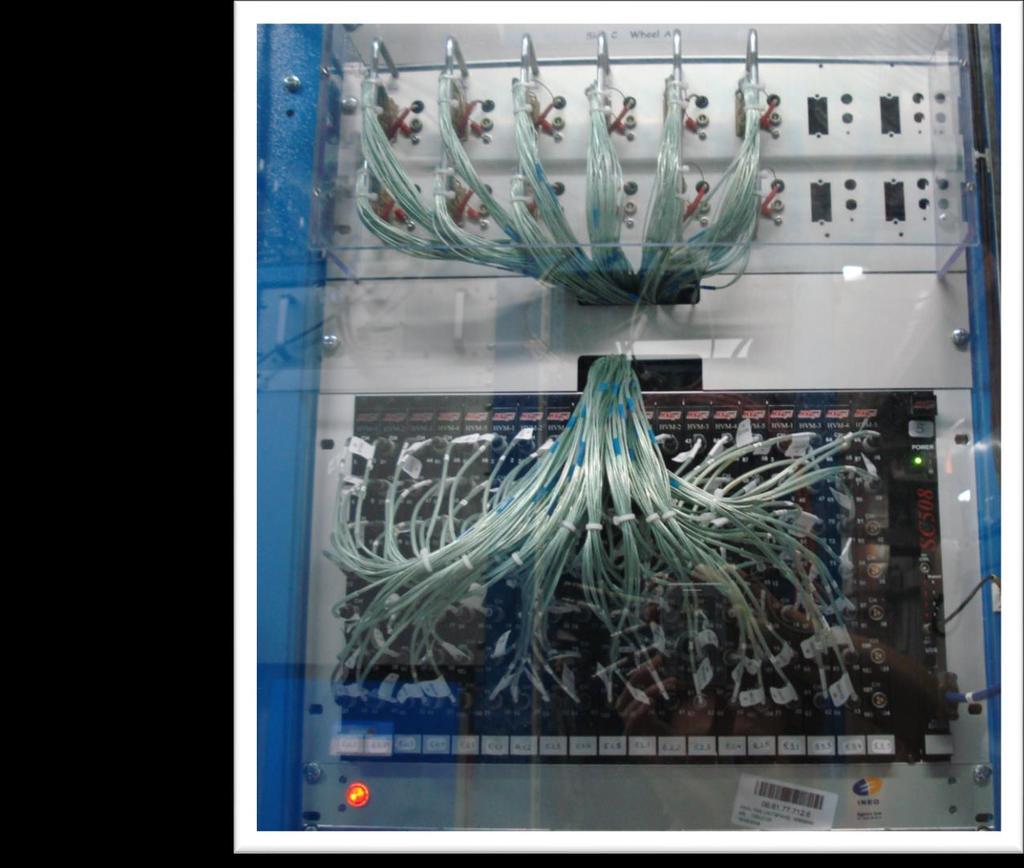

11 10/19

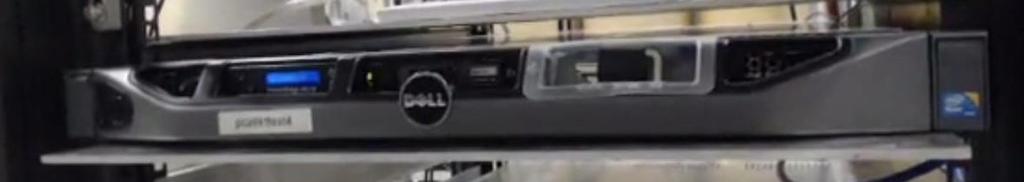

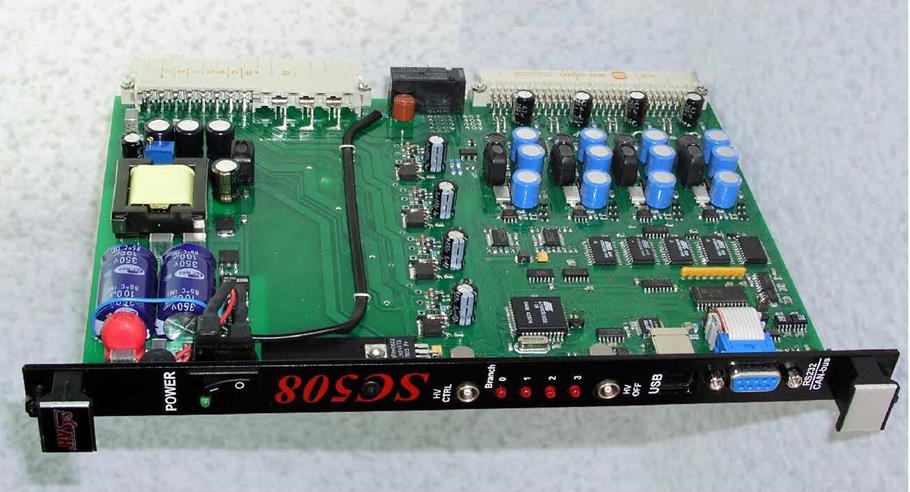

12 pcatltrttest4 RS232 płytka frontendowa SC508 11/19

13 12/19

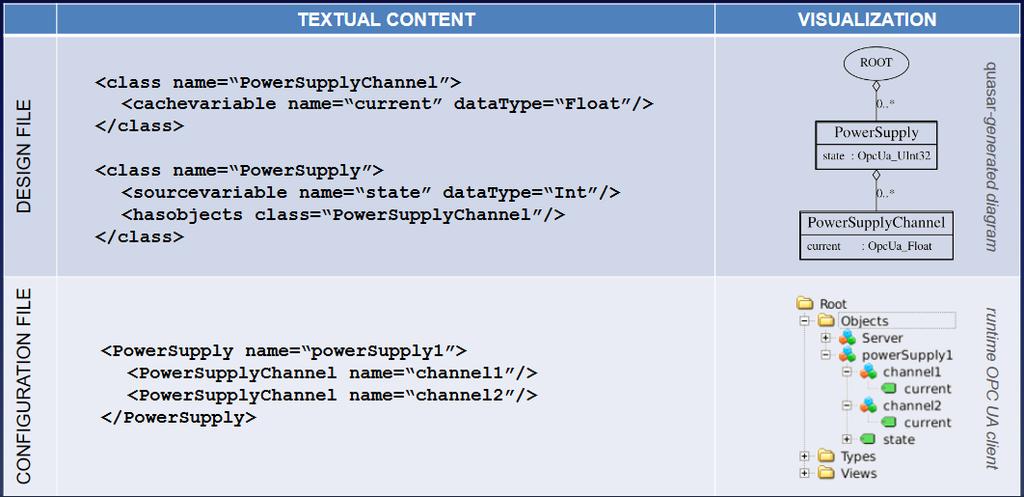

14 Model informacyjny Konfiguracja sprzętowa Reprezentacja obiektowa (klient OPC UA) 13/19

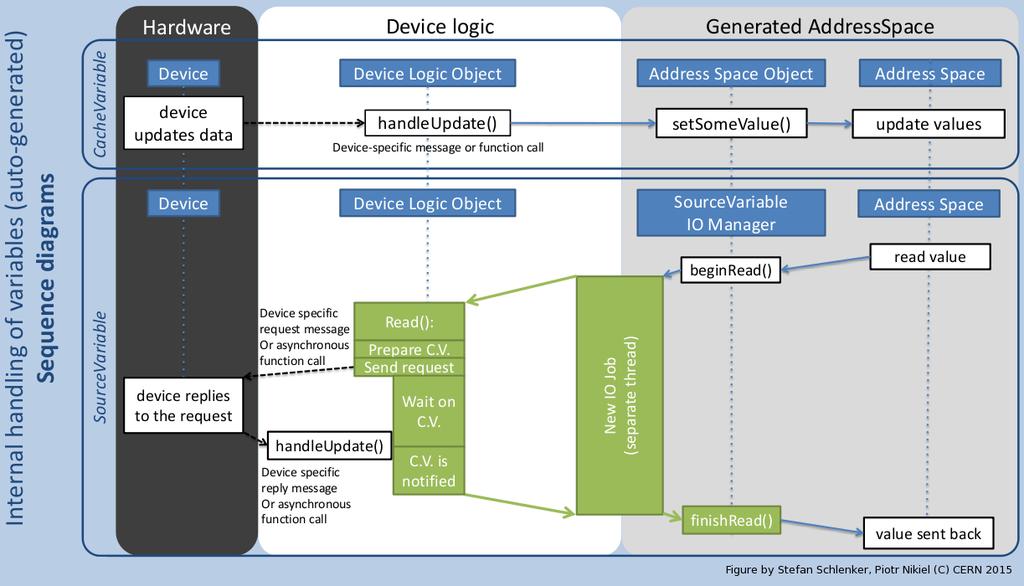

15 Wymiana informacji z urządzeniem mechanizm odczytu i zapisu zmiennych 14/19

16 Nasza praca 15/19

17 WYZWANIA: ZAPOZNANIE SIĘ ZE SPRZĘTEM I DOKUMENTACJĄ MODELOWANIE PRZESTRZENI NAZW TWORZENIE FUNKCJI DO KOMUNIKACJI ZE SPRZĘTEM PO RS232 CROSS-COMPILING I PRZENIESIENIE SERWERA NA RCE W ARCHITEKTURZE ARM KONFIGURACJA SKALOWANIA ODCZYTU Z PRZETWORNIKÓW A/C ORAZ C/A PERSPEKTYWY: DALSZY ROZWÓJ SERWERA I OBUDOWANIE GO W DODATKOWE FUNKCJE PROPAGACJA STANDARDU WYKORZYSTYWANIA QUASARA W CERN UZUPEŁNIENIE DOKUMENTACJI QUASARA 16/19

18 DZIĘKUJEMY ZA UWAGĘ BIBLIOGRAFIA: QUASAR DOCUMENTATION A GENERIC FRAMEWORK FOR RAPID DEVELOPMENT OF OPC UA SERVERS THE ATLAS TRANSITION RADIATION TRACKER (TRT) DETECTOR CONTROL SYSTEM. ATLAS DETECTOR SYSTEMS MULTI-CHANNEL HIGH VOLTAGE SYSTEM CONTROLLER SC508 USER MANUAL HIGH VOLTAGE CELL CA2K USER MANUAL OPTION FOR TRT, ATLAS EXPERIMENT 17/19
