1 EKOLOGICZNY BĘDZIN ODNAWIALNE ŹRÓDŁA ENERGII

2 PROGRAM RPO WSL DZ PROJEKTY PARASOLOWE KOLEKTORY SŁONECZNE I FOTOWOLTAIKA 200 ADRESÓW DOTACJA DO 85% KWOTY NETTO NA MIKROINSTALACJE NA BUDYNKACH MIESZKALNYCH (PATRZ KALKULATOR NA STRONIE O PROJEKCIE ) INSTALACJE WYŁĄCZNIE NA POTRZEBY WŁASNE BEZ SPRZEDAŻY NADWYŻEK ENERGII (DOBÓR DO ZUŻYCIA ENERGII I LICZBY OSÓB W GOSPODARSTWIE) INSTALACJA POZOSTAJE WŁASNOŚCIĄ MIASTA PRZEZ OKRES TRWAŁOŚCI PROJEKTU (5 LAT) NIE WYKLUCZA SIĘ GOSPODARSTW ROLNYCH ANI BUDYNKÓW, W KTÓRYCH PROWADZONA JEST DZIAŁALNOŚĆ GOSPODARCZA (POMOC DE MINIMIS, WYDZIELONY LICZNIK NA CZĘŚĆ MIESZKALNĄ) ZGŁOSZENIA ELEKTRONICZNIE PRZEZ STRONĘ OZE.BEDZIN.PL 2

3 HARMONOGRAM DODATKOWE SPOTKANIE: (WTOREK) GODZ. 17:00 ZGŁOSZENIA ELEKTRONICZNE OD (CZWARTEK) GODZ. 8:00 DO (PIĄTEK) GODZ. 23:59 ZGŁOSZENIA PO TERMINIE => LISTA REZERWOWA ZGŁOSZENIA O NUMERZE 201+ => LISTA REZERWOWA ANALIZA ZGŁOSZEŃ I DOBÓR INSTALACJI DO ZAPOTRZEBOWANIA NA BIEŻĄCO DO OK. 7 DNI - (KONTAKTOWANIE SIĘ PRACOWNIKÓW Z MIESZKAŃCAMI) SKŁADANIE WYGENEROWANYCH PRZEZ STRONĘ DEKLARACJI WRAZ Z ZAŁĄCZNIKAMI PO WEZWANIU (MAIL, SMS, ROZMOWA TELEFONICZNA) DO PROJEKTY KONCEPCYJNE INSTALACJI (ANALIZY SYTUACYJNO-TECHNICZNE) KOSZT OK. 200 ZŁ => WYKONAWCA WYŁONIONY PRZEZ MIASTO ROZSTRZYGNIĘCIE KONKURSU: WRZESIEŃ 2018 REALIZACJA (PRZETARG): IV KWARTAŁ 2018 II KWARTAŁ

4 WARUNKI TECHNICZNE DOFINANSOWANIE WYŁĄCZNIE NA KOSZTY ZESTAWU OZE WSZELKIE PRZERÓBKI I WYDATKI OKOŁOPROJEKTOWE NA WŁASNĄ RĘKĘ, PRZEDE WSZYSTKIM: DOSTOSOWANIE KOTŁOWNI DO MONTAŻU ZASOBNIKA CWU I GRUPY POMPOWEJ ORAZ NACZYNIA PRZEPONOWEGO INSTALACJA WYPROWADZEŃ CIEPŁEJ I ZIMNEJ WODY ZAPEWNIENIE UZIEMIENIA BUDYNKU W MIEJSCU MONTAŻU FALOWNIKA (PRZEWÓD ŻÓŁTO- ZIELONY, ODPOWIEDNIO 3 ŻYŁY W INSTALACJI 1-FAZ I 5 ŻYŁ W INSTALACJI 3-FAZ) ZAGWARANTOWANIE NIEZACIENIONEGO MIEJSCA POD MONTAŻ INSTALACJI OZE (SPRAWDŹ POWIERZCHNIĘ NA KALKULATORZE) ZAGWARANTOWANIE NOŚNOŚCI DACHU (FOTOWOLTAIKA: 18 KG/M2) WŁASNA PODKONSTRUKCJA PRZY MONTAŻU NA GRUNCIE (VAT 23%) ORAZ NA ŚCIANACH I W INNYCH NIETYPOWYCH MIEJSCACH NIE WYMAGANA INSTALACJA ODGROMOWA MOC PRZYŁĄCZENIOWA BUDYNKU NIE MNIEJSZA NIŻ MOC INSTALACJI PV 4

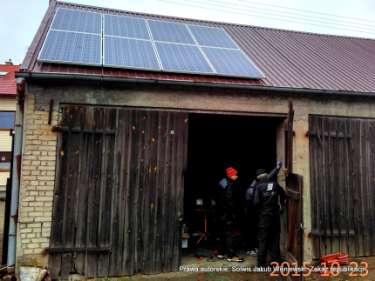

5 INSTALACJE FOTOWOLTAICZNE 5

6 SYSTEM FOTOWOLTAICZNY Moduł fotowoltaiczny: podstawowy element wytwórczy prądu elektrycznego. 10 lat gwarancji, badania jakościowe, elektroluminescencja Falownik i urządzenia ochronne: element przetwarzający napięcie stałe na napięcie sieciowe z wbudowanymi lub oddzielnie instalowanymi bezpiecznikami i ochronnikami. Falowniki jedno i trójfazowe. 7 lat gwarancji Okablowanie: specjalistyczne okablowanie z podwójną izolacją odporne na UV 6

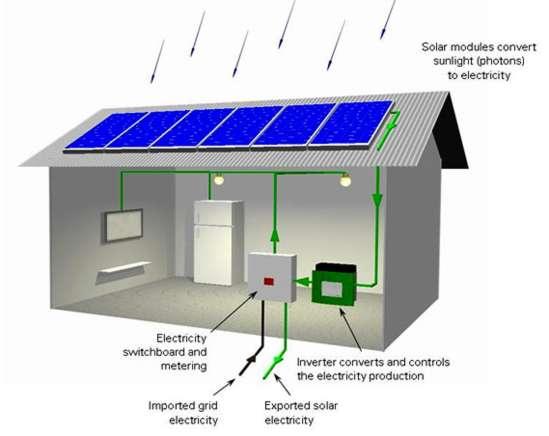

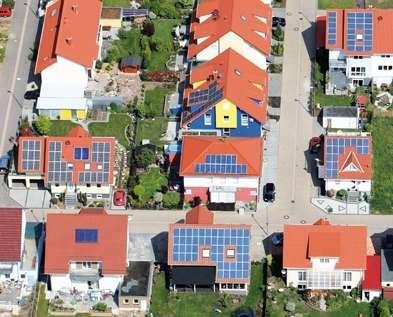

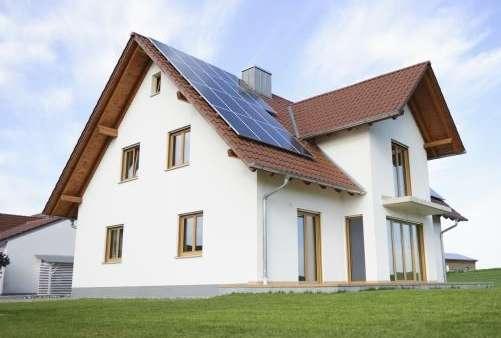

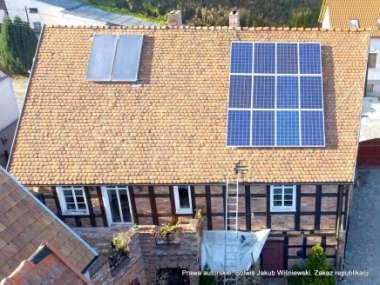

7 SYSTEMY DOMOWE PV ON-GRID + CWU 7

8 INSTALACJE PROSUMENCKIE PRODUKCJA NA POTRZEBY WŁASNE BRAK SPRZEDAŻY ENERGII BILANSOWANIE ZUŻYCIA I PRODUKCJI ROZLICZENIE ENERGII I DYSTRYBUCJI TZW. OPUST TYLKO PRZEZ 15 LAT BEZPŁATNE PRZYŁĄCZENIE W ZAKRESIE PRZYZNANEJ MOCY PRZYŁĄCZENIOWEJ BUDYNKU (SPRAWDŹ NA RACHUNKU/UMOWIE) WSPŁ. BILANSOWANIA: 0,8=> DO 10 KW (MAKSYMALNA WIELKOŚĆ INSTALACJI W PROJEKCIE) BILANSOWANIE DOSTĘPNE DLA ODBIORCÓW KOŃCOWYCH POSIADAJĄCYCH UMOWĘ KOMPLEKSOWĄ BILANSOWANIE DOSTĘPNE DLA WSZYSTKICH POZA PRZEDSIĘBIORCAMI (TARYFA G) 8

9 ZASADA FUNKCJONOWANIA - OPUST Oddawanie nadwyżek do sieci Zużycie w chwili produkcji oszczędność 100% Odbiór nadwyżek z sieci w ramach opustu tj. ze wspł. 0,8 lub 0,7 9

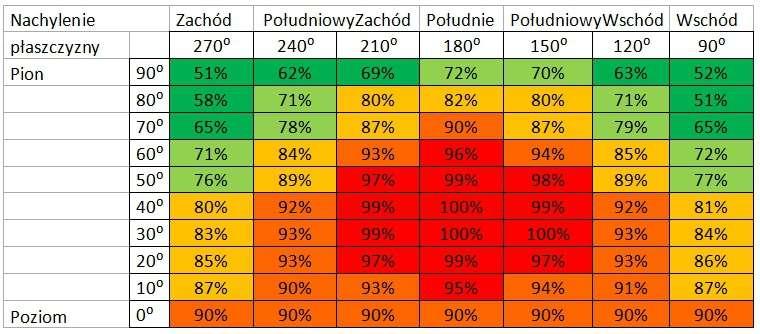

10 NACHYLENIE I AZYMUT INSTALACJI Dopuszczamy dachy z ekspozycją południową oraz z odchyleniem oznaczającym współczynnik efektywności nie niższy niż 90% (południowy wschód, południowy zachód) patrz kalkulator 10

11 EKOLOGIA - ZWROT ENERGETYCZNY Zwrot energetyczny w warunkach polskich: maksymalnie 3 lata 11

12 CZY PV ODDZIAŁYWUJE NA OTOCZENIE? STAŁE POLE MAGNETYCZNE Dopuszczalny poziom: 2500 A/m (Dz. U. z 2003 r. Nr 192, poz. 1883) Poziom w odległości 1 m: 0,08 A/m => BRAK WPŁYWU (0,0032% normy) 12

13 CZY PV ODDZIAŁYWUJE NA OTOCZENIE? KOMPATYBILNOŚĆ ELEKTRO - MAGNETYCZNA Zgodność z wymogami ochrony Poprzez spełnienie odpowiednich norm europejskich Poprzez spełnienie odpowiednich norm krajowych Potwierdzenie przez upoważnione organy Warunki wstępne wprowadzania na rynek i dopuszczenia do pracy Zgodność z wymaganiami ochrony, potwierdzona europejską deklaracja zgodności Oznakowanie CE Instrukcje obsługi w dokumentacji użytkownika Mikroinstalacje PV zaliczone do grupy instalacji o braku potencjalnego wpływu na środowisko (Dz.U nr 213 poz. 1397) 13

14 BEZPIECZEŃSTWO CERTYFIKACJA IEC: CERTYFIKAT CE OCHRONA: II KLASA (PODWÓJNA IZOLACJA) GWARANCJA IZOLACJI: 1 KV OCHRONA PRZECIWPOŻAROWA: KABLE SOLARNE KWALIFIKACJE PROJEKTANTA I INSTALATORA: DOŚWIADCZENIE BEZPIECZNIKI PRZETĘŻENIOWE ORAZ RÓŻNICOWO- PRĄDOWE OCHRONNIKI PRZEPIĘCIOWE I UZIEMIENIE! ZDANY EGZAMIN PAŃSTWOWY UDT 14

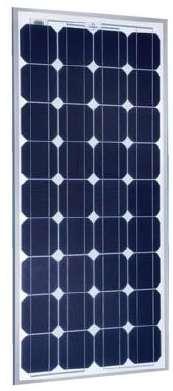

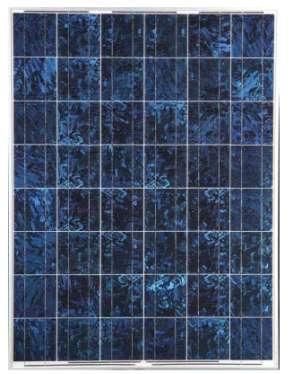

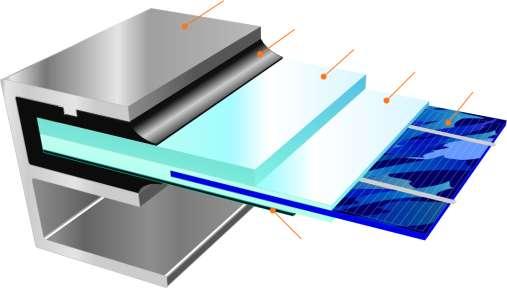

15 MODUŁ FOTOWOLTAICZNY: BUDOWA MODUŁ MULTIKRYSTALICZNY (POLIKRYSTALICZNY) MOC: 270 WP 1 m rama aluminiowa uszczelka szyba EVA ogniwa a 1,6 m folia kompozytowa 15

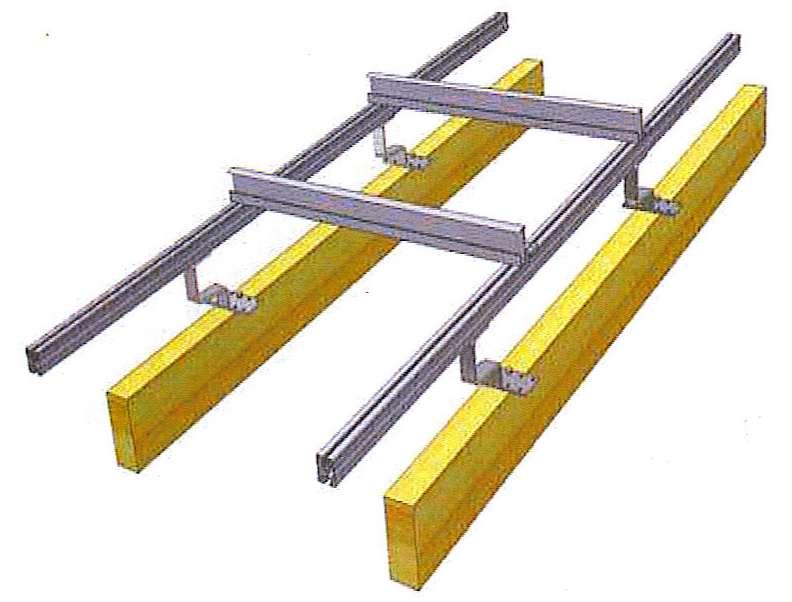

16 KONSTRUKCJA MOCUJĄCA

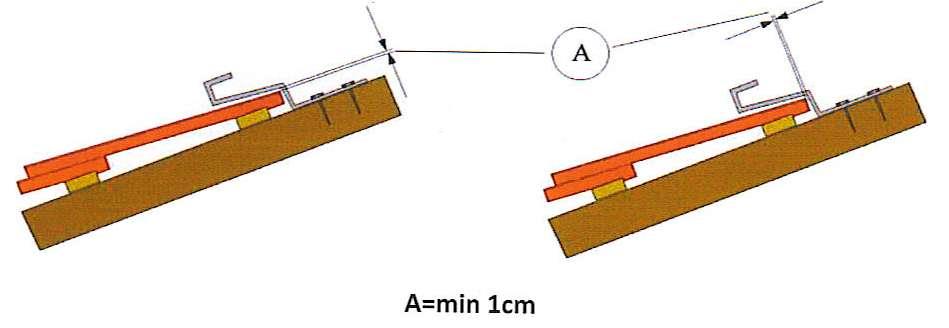

17 Prawidłowe rozmieszczenie i montaż haków na dachu krytym dachówką

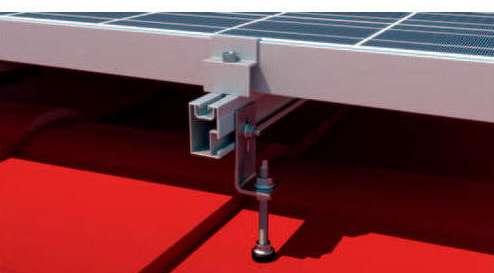

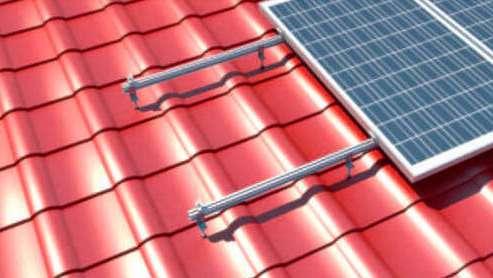

18 System montażowy dla blachodachówki

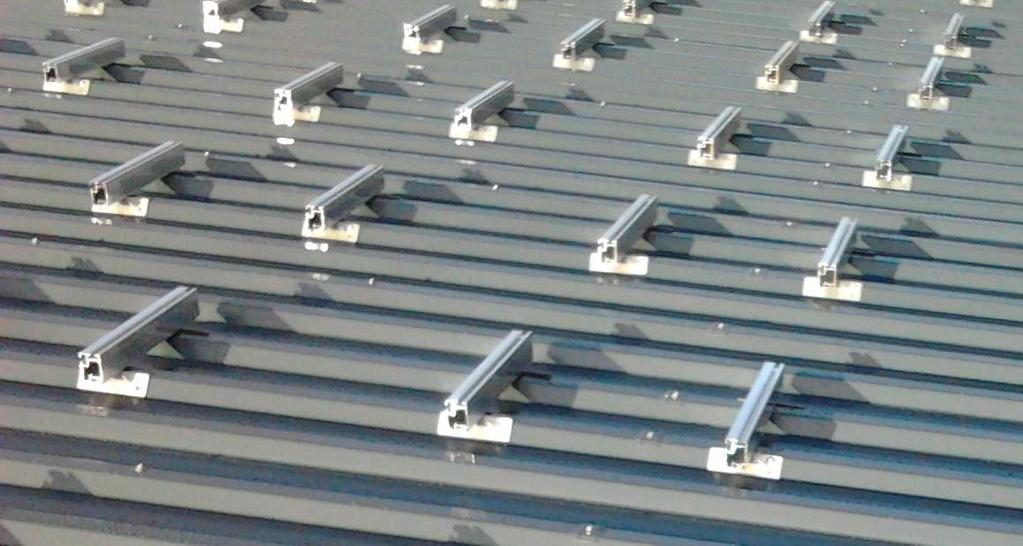

19 Konstrukcja mocująca: blacha trapezowa

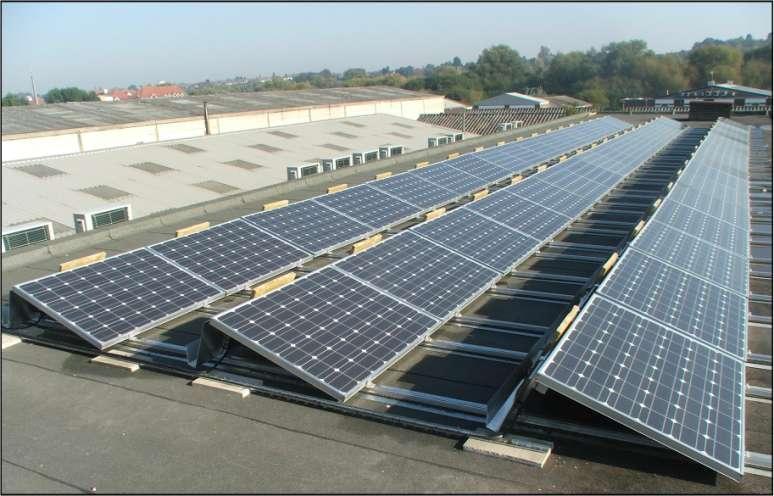

20 Konstrukcja mocująca: dociążana brak penetracji powierzchni dachowej

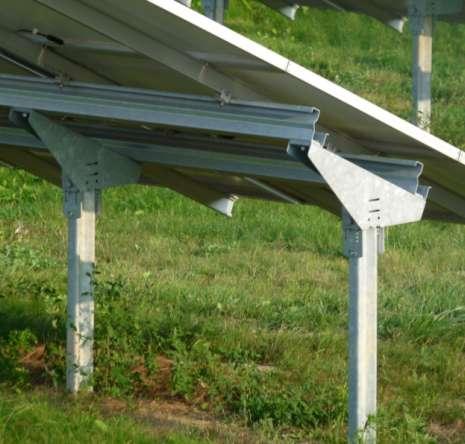

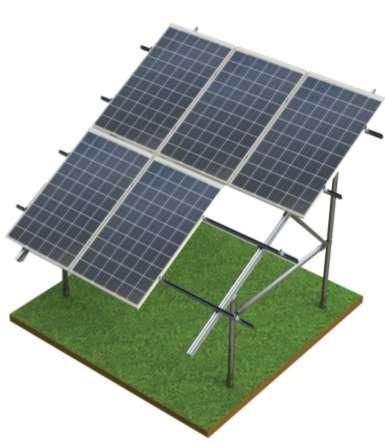

21 Konstrukcja mocująca: naziemna palowana PODKOSTRUKCJA NOŚNA WE WŁASNYM ZAKRESIE!

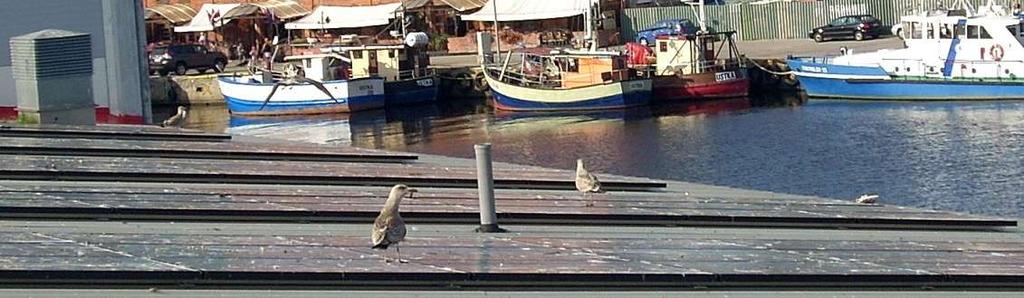

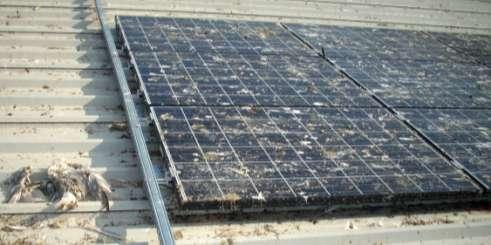

22 UŻYTKOWANIE: MYCIE 22

23 UŻYTKOWANIE: MYCIE 23

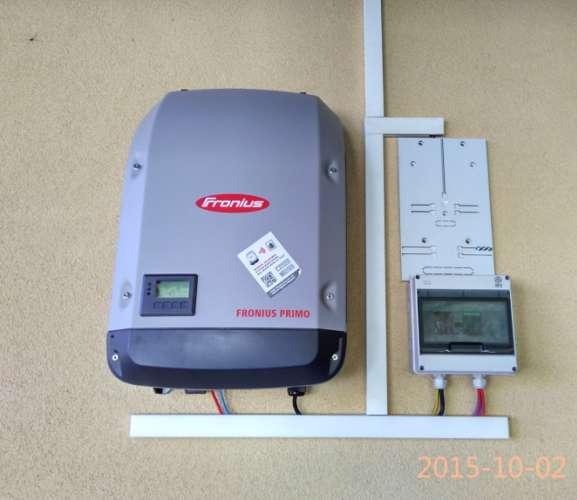

24 ELEMENTY SKŁADOWE Falownik fotowoltaiczny Miejsce pod licznik energii Wyłącznik DC Wyłączniki AC i ochronniki przepięciowe 24

25 POPRAWNA TERMINOLOGIA FOTOWOLTAIKA - NIE FOTOWOLTANIKA (BEZ N) NORMA IEC "SYSTEMY FOTOWOLTAICZNEGO PRZETWARZANIA ENERGII SŁONECZNEJ - OKREŚLENIA I SYMBOLE (W TŁUMACZENIU) DEFINIUJE (Z JĘZYKA ANGIELSKIEGO): 3.53 OGNIWO SŁONECZNE: PODSTAWOWE URZĄDZENIE FOTOWOLTAICZNE (PV), KTÓRE WYTWARZA ELEKTRYCZNOŚĆ, GDY JEST WYSTAWIONE NA DZIAŁANIE ŚWIATŁA SŁONECZNEGO. (IEC ) 3.31 MODUŁ: NAJMNIEJSZY, W PEŁNI ŚRODOWISKOWO ZABEZPIECZONY ZESTAW WZAJEMNIE POŁĄCZONYCH OGNIW SŁONECZNYCH (IEC ; IEC 61277) 3.38 PANEL: ZESTAW UMOCOWANYCH WZAJEMNIE MODUŁÓW, WSTĘPNIE ZMONTOWANYCH I OKABLOWANYCH, PRZEWIDZIANYCH JAKO ELEMENTY MOŻLIWE DO MONTOWANIA W EKSPOZYCJI LUB SUBEKSPOZYCJI. (IEC 61277) NIESTETY SŁOWO PANEL FOTOWOLTAICZNY WCHODZI DOSYĆ SZYBKO DO TERMINOLOGII ZAMIAST SŁOWA MODUŁ. 25

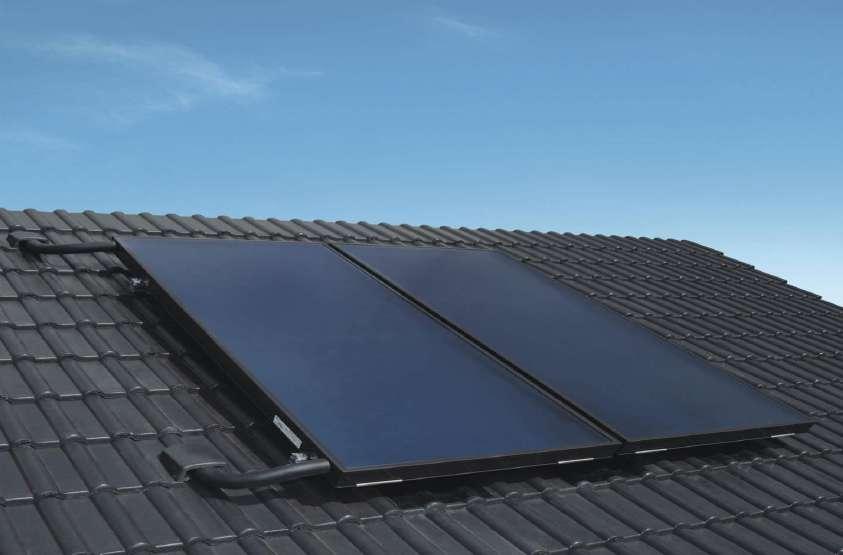

26 KOLEKTORY SŁONECZNE 26

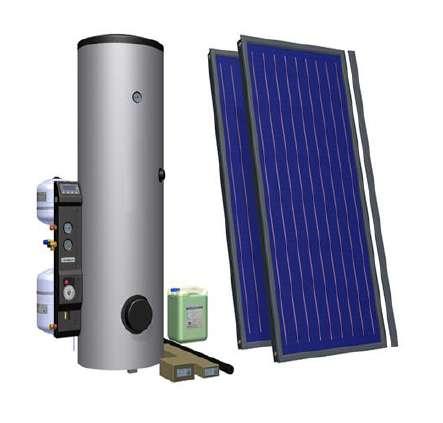

27 KOLEKTORY SŁONECZNE KOLEKTORY PŁASKIE ABSORBER ALUMINIOWO MIEDZIOWY WYMIARY BRUTTO JEDNEGO KOLEKTORA OK. 1M X 2M 10 LAT GWARANCJI ZASOBNIK CWU DWUWĘŻOWNICOWY, EMALIOWANY 5 LAT GWARANCJI LICZBA KOLEKTORÓW I POJEMNOŚĆ ZASOBNIKA DOBRANA DO LICZBY MIESZKAŃCÓW W DANYM GOSPODARSTWIE PATRZ KALKULATOR (WERYFIKACJA WG. DEKLARACJI ŚMIECIOWEJ ) 27

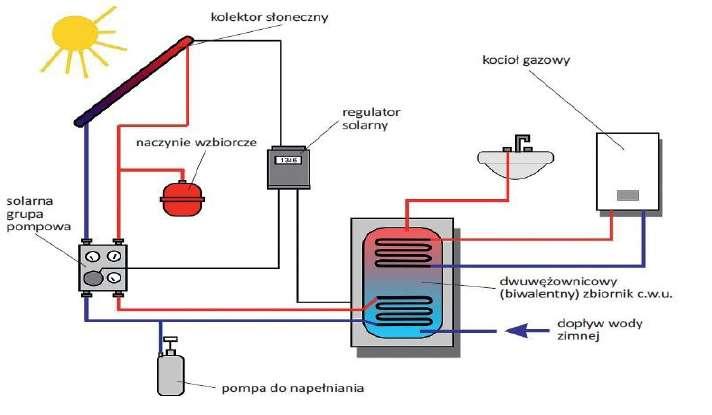

28 KOLEKTORY SŁONECZNE 28

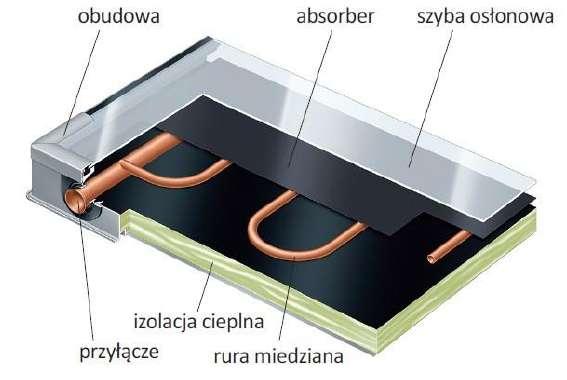

29 KOLEKTORY SŁONECZNE 29

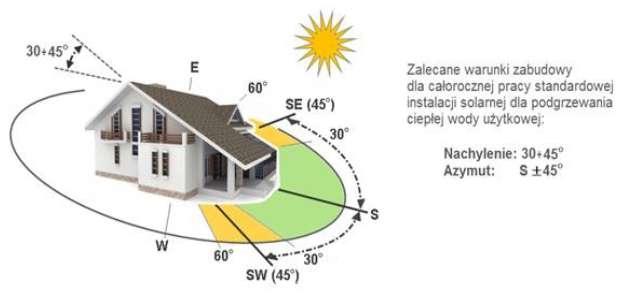

30 KOLEKTORY SŁONECZNE - USTAWIENIE 30

31 KALKULACJE Instalacje Rodzaj zastępowanej energii / medium Pokrycie zapotrzebow ania [%] zwrot z inwestycji [lat] wymagana Roczna powierzch oszczędność nia dachu [zł/rok] [m2] Wartość instalacji Finalny wkład własny 3 kolektory słoneczne CWU (węgiel) 67% 3, zł 6, zł zł Fotowoltaika 4,05 kwp en. elektryczna z sieci 100% 2, zł 25, zł zł Zestawy technologiczne kolektory słoneczne plus fotowoltaika 4,05 kwp CWU (węgiel) + en. elektryczna z sieci CWU 67% en. El. 100% 2, zł 31, zł zł 31

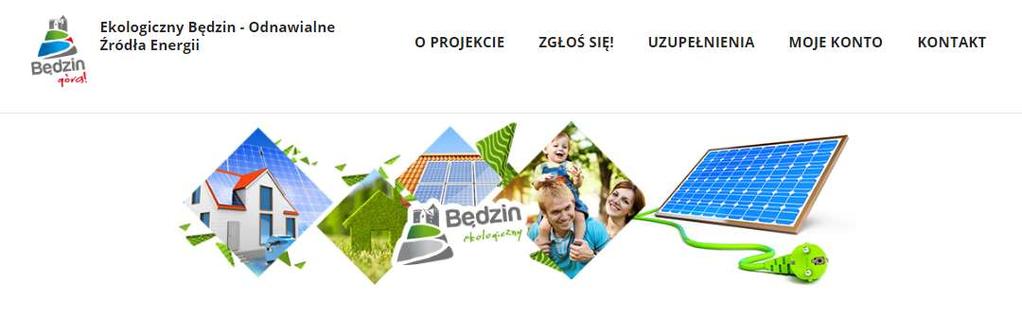

32 ZGŁOSZENIA ELEKTRONICZNE KROK 1 Z 2 oze.bedzin.pl/rezerwuj/kolejke 32

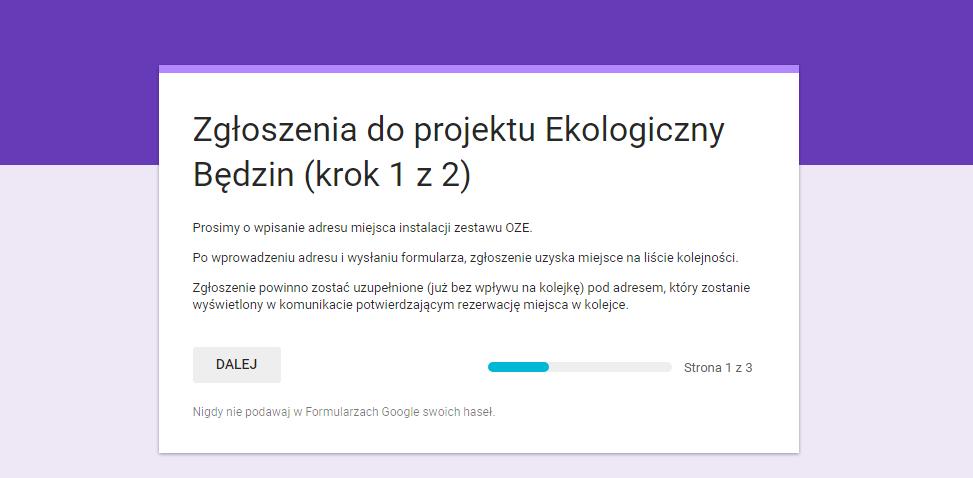

33 ZGŁOSZENIA ELEKTRONICZNE KROK 1 Z 2 CZWARTEK GODZ. 8:00 33

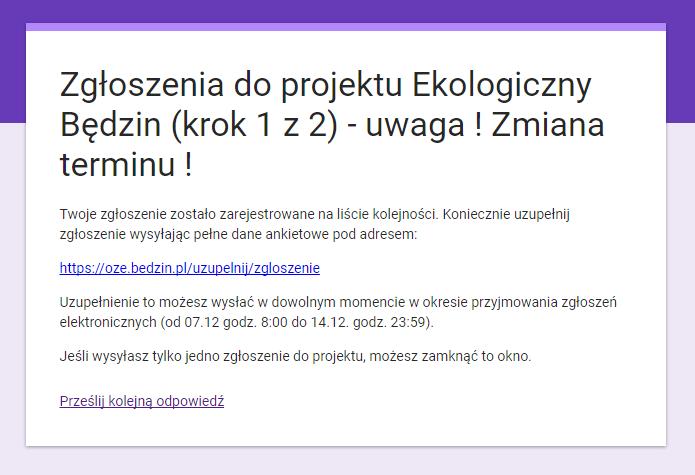

34 ZGŁOSZENIA ELEKTRONICZNE KROK 1 Z 2 POTWIERDZENIE REZERWACJI MIEJSCA 34

35 ZGŁOSZENIA ELEKTRONICZNE KROK 2 Z 2 OZE.BEDZIN.PL/UZUPELNIJ/ZGLOSZENIE 35

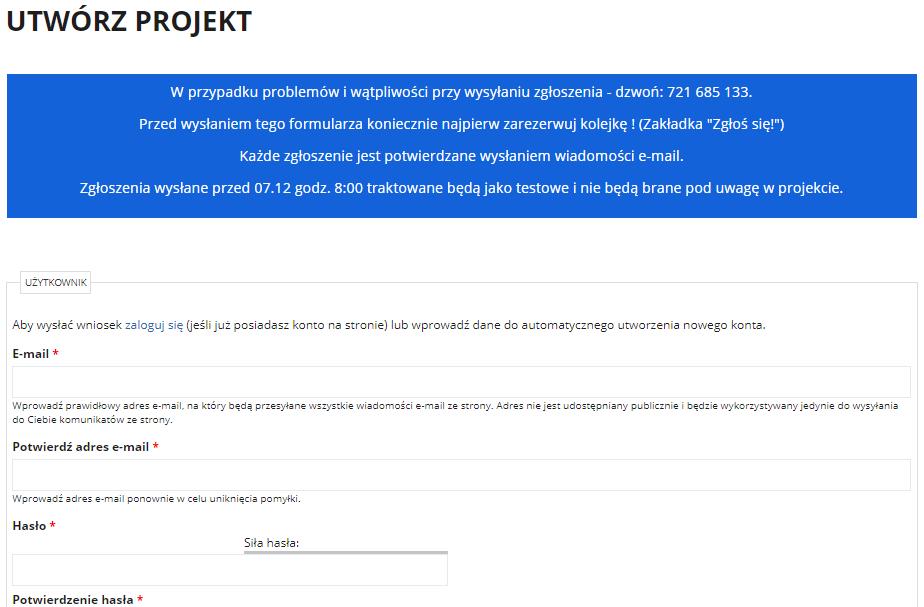

36 ZGŁOSZENIA ELEKTRONICZNE KROK 2 Z 2 WYSŁAĆ DO DO GODZ. 23:59 36

37 ZŁOŻENIE DEKLARACJI UCZESTNICTWA POWIADOMIENIA I SMS Z INFORMACJĄ O GOTOWEJ DEKLARACJI DO WYDRUKOWANIA I ZŁOŻENIA W URZĘDZIE WYDRUKOWAĆ PODPISAĆ I ZŁOŻYĆ W WYDZIALE OCHRONY ŚRODOWISKA POK. 123 (PO WEZWANIU / SMS) 37

38 PYTANIA - KONTAKT - KONSULTACJE W SPRAWACH TECHNICZNYCH ZWIĄZANYCH Z REALIZACJĄ PROJEKTU: FIRMA SOLWIS (OD 10:00 DO 21:00 / PONIEDZIAŁEK - SOBOTA) TEL W SPRAWACH FORMALNYCH ZWIĄZANYCH ZE ZŁOŻENIEM WNIOSKU: WYDZIAŁ OCHRONY ŚRODOWISKA W URZĘDZIE MIEJSKIM W BĘDZINIE, TEL ORAZ: OZE@UM.BEDZIN.PL 38
