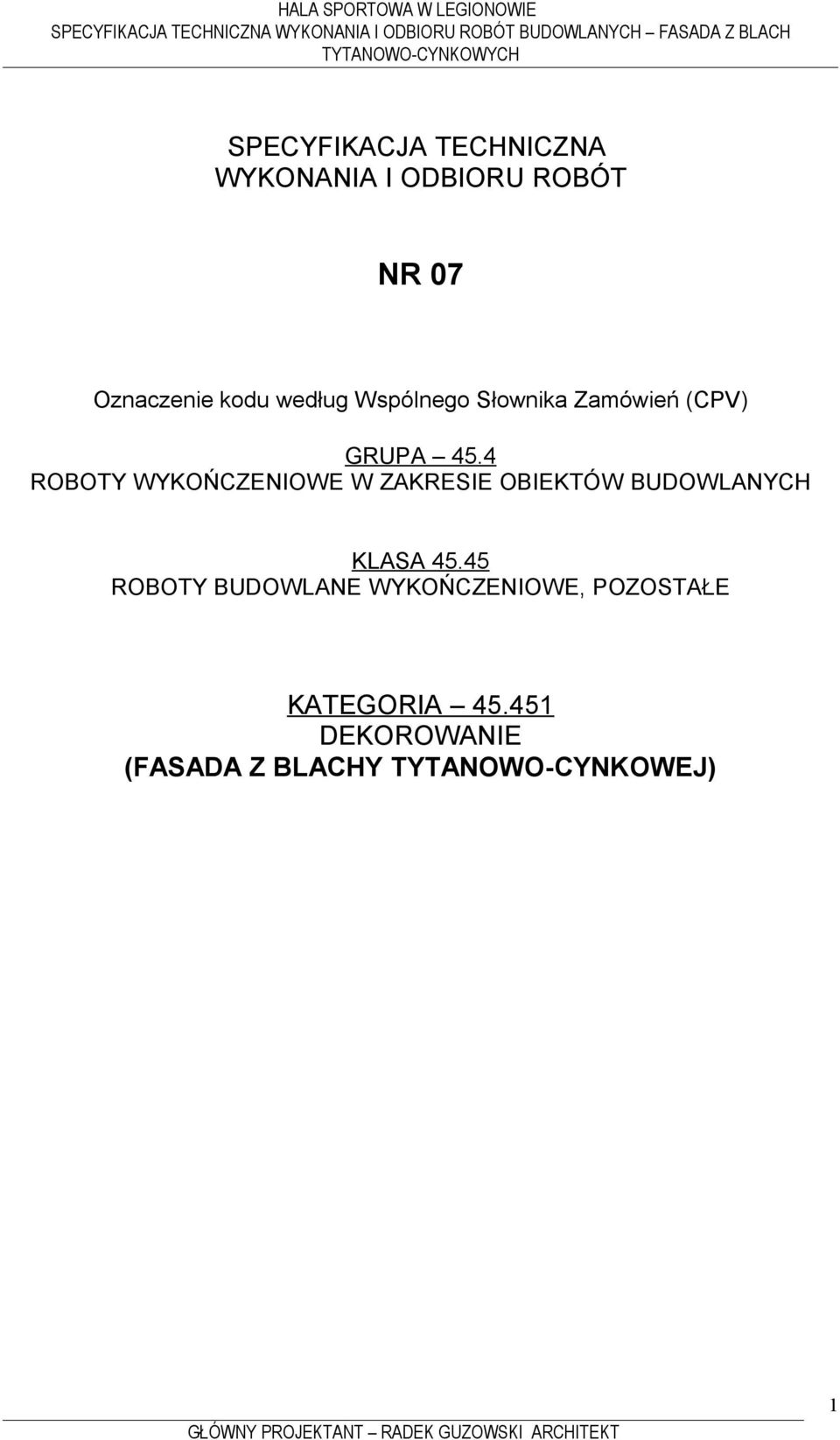

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH FASADA Z BLACH TYTANOWO- SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT NR 07 Oznaczenie kodu według Wspólnego Słownika Zamówień (CPV) GRUPA 45.4 ROBOTY WYKOŃCZENIOWE W ZAKRESIE OBIEKTÓW BUDOWLANYCH KLASA ROBOTY BUDOWLANE WYKOŃCZENIOWE, POZOSTAŁE KATEGORIA DEKOROWANIE (FASADA Z BLACHY TYTANOWO-CYNKOWEJ) 1

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH FASADA Z BLACH TYTANOWO- SPIS TREŚCI 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY Ogólne wymagania dotyczące materiałów Konstrukcja nośna Elementy mocujące Blacha fasadowa tytanowo-cynkowa perforowana gr. 2,0 mm Wkręty SPRZĘT Ogólne wymagania Sprzęt do wykonywania robót fasadowych TRANSPORT Ogólne wymagania Pakowanie i magazynowanie materiałów metalowych Transport materiałów WYKONANIE ROBÓT Ogólne zasady wykonania robót Warunki przystąpienia do robót Montaż blach fasadowych KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości Badania w czasie wykonywania robót OBMIAR ROBÓT Ogólne zasady obmiaru robót Jednostka i zasady obmiarowania Wielkości obmiarowe ODBIÓR ROBÓT Ogólne zasady odbioru robót Wymagania przy odbiorze PODSTAWA PŁATNOŚCI Ogólne zasady dotyczące podstaw płatności DOKUMENTY ODNIESIENIA Normy Inne dokumenty i instrukcje...7 2

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru fasady tyanowo-cynkowej na konstrukcji wsporczej w obiekcie Hali Sportowej w Legionowie Zakres stosowania ST Specyfikacja techniczna (ST) ma zastosowanie jako dokument przetargowy i umowny przy zlecaniu i realizacji robót określonych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji obejmuje wszystkie czynności umożliwiające i mające na celu wykonanie montażu fasady tytanowo-cynkowej na konstrukcji wsporczej obiektu, do których zostały użyte materiały i wyroby odpowiadające wymaganiom norm lub aprobat technicznych Określenia podstawowe Użyte w niniejszej ST są zgodne ustawą Prawo budowlane, rozporządzeniami wykonawczymi do tej ustawy, nomenklaturą Polskich Norm i aprobat technicznych: roboty budowlane przy wykonywaniu fasady wszystkie prace budowlane związane z wykonywaniem i montażem paneli fasadowych na konstrukcji wsporczej zgodnie z dokumentacją projektową. konstrukcja stalowa nośna elementy stalowe o charakterze konstrukcyjnym. element konstrukcyjny część konstrukcji służąca do przeniesienia sił. stężenie system elementów konstrukcyjnych, zwykle przekątnych, ściskanych i rozciąganych usztywniających konstrukcję. złącze konstrukcja utworzona przez przyległe części dwóch lub więcej wyrobów, elementów budowlanych zestawionych razem albo połączonych z zastosowaniem lub bez łączników. nakładka stykowa element o małym przekroju, stosowany zwykle do zakrycia złącza. blacha - cienki, sztywny, płaski wyrób metalowy. kształtownik wyrób hutniczy o stałym, lecz złożonym przekroju poprzecznym, małym w stosunku do jego długości Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w ST 01 Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST 01 Wymagania ogólne pkt Konstrukcja nośna Konstrukcja nośna wg projektu konstrukcji wykonana z kształtowników stalowych walcowanych IPE 160, ocynkowanych malowanych antykorozyjnie (D.01.ANT.004) i z rur stalowych walcowanych 100x100x4 mm malowanych antykorozyjnie. Wsporniki mocowane do ścian zewnętrznych hali w rozstawie poziomym 3

4 ok. 156 cm. Do słupów fasady z rur opartych na wspornikach HEB mocowane blachy fasadowe. Szczegóły wg ST konstrukcji stalowej Elementy mocujące Mocowanie elementów nośnych fasady kotwami chemicznie wklejanymi metalowymi, zwymiarowanymi dla przeniesienia sił powstających od obciążeń poziomych i pionowych. Szczegóły wg ST konstrukcji stalowej Blacha fasadowa tytanowo-cynkowa perforowana gr. 2,0 mm Blacha fasadowa tytanowo-cynkowa perforowana w arkuszach ok. 1598x600 mm, grubości 2,0 mm w kolorze naturalnym. Arkusze kształtowane w kasety wg rysunków szczegółowych. Wielkość perforacji mm. Gęstość perforacji należy uzgodnić z Projektantem na etapie realizacji inwestycji. Dopuszczalne odchyłki wymiarowe paneli z blach tytanowo-cynkowych nie mogą przekraczać odchyłek dopuszczalnych jak dla materiału wyjściowego określonych dla blach aluminiowych w normie: PN-EN 485-3:2003 (U) Aluminium i stopy aluminium. Blachy, taśmy i płyty. Część 3: Dopuszczalne odchyłki wymiarów i kształtu wyrobów walcowanych, PN-EN 603-3:2002 Aluminium i stopy aluminium. Materiał wyjściowy do kucia przerobiony plastycznie. Część 3: Dopuszczalne odchyłki wymiarów i kształtu na gorąco. Szczegółowe wymagania dotyczące blach okładzinowych określone są w aprobatach technicznych ITB, stwierdzających ich przydatność do stosowania w budownictwie Wkręty Montaż blach aluminiowych odbywać się za pomocą połączeń rozłącznych śrubowych lub nitów (wg. producenta). Wkręty powinny odpowiadać wykonaniu średnio dokładnemu wg normy: PN-EN ISO 15481:2002 Wkręty wiercące samogwintujące z łbem walcowym wypukłym z wgłębieniem krzyżowym. 3. SPRZĘT 3.1. Ogólne wymagania Ogólne wymagania dotyczące sprzętu podano w ST 01 Wymagania ogólne pkt Sprzęt do wykonywania robót fasadowych Wykonywanie robót fasadowych należy wykonywać przy użyciu rusztowania, drobnego sprzętu budowlanego i elektronarzędzi. Roboty z rusztowań można rozpocząć po odbiorze i dopuszczeniu rusztowań do eksploatacji. Szczegóły wg ST rusztowania. 4. TRANSPORT 4.1. Ogólne wymagania Ogólne wymagania dotyczące transportu podane są w ST 01 Wymagania ogólne pkt Pakowanie i magazynowanie materiałów metalowych Blachy tytanowo cynkowe i elementy łączące powinny być pakowane w sposób zabezpieczający je przed uszkodzeniem i zniszczeniem określony przez producenta. Instrukcja winna być dostarczona odbiorcom w języku polskim. Na każdym opakowaniu powinna znajdować się etykieta zawierająca: - nazwę i adres producenta, - nazwę wyrobu wg aprobaty technicznej jaką wyrób uzyskał, - datę produkcji i nr partii, 4

5 - wymiary, - liczbę sztuk w pakiecie lub opakowaniu, - numer aprobaty technicznej, - nr certyfikatu na znak bezpieczeństwa, - znak budowlany. Przechowywanie elementów fasady powinno zapewniać stałą gotowość użycia ich do montażu. Materiały powinny być przechowywane w pomieszczeniach krytych, zamkniętych lub magazynach półotwartych z bocznymi osłonami przeciwdeszczowymi. Powinny być one odizolowane od materiałów i substancji działających szkodliwie na metale takich jak wapno, zaprawy, kwasy, farby, itp Transport materiałów Transport materiałów odbywa się przy w sposób zabezpieczający je przed przesuwaniem podczas jazdy, uszkodzeniem i zniszczeniem. Dla wkrętów określony w normie PN-82/M Śruby, wkręty i nakrętki. Pakowanie, przechowywanie i transport i w instrukcji Producenta dostosowanej do polskich przepisów przewozowych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST 01 Wymagania ogólne pkt.5.szczegółowe warunki wykonania okładzin elewacyjnych z blach tytanowo-cynkowych określają wymagania producenta i dostawcy Warunki przystąpienia do robót Przed przystąpieniem do wykonywania fasady powinny być zakończone wszystkie roboty stanu surowego, ocieplenia, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, obsadzone ościeżnice drzwiowe i okienne, roboty tynkowe i malarskie Montaż blach fasadowych Roboty przygotowawcze Roboty przygotowawcze oraz kompletowanie materiału i sprzętu powinno odbywać się zgodnie ze specyfikacją podaną w projekcie technicznym Przygotowanie podłoża Dokładność wykonania i stan powierzchni konstrukcji wsporczej powinien zostać sprawdzony przed przystąpieniem do robót: - powierzchnia podłoży powinna być wykonana zgodnie z dokumentacją projektową, - powierzchnia powinna być oczyszczona z kurzu i zanieczyszczeń Montaż blach elewacyjnych Nie dopuszcza się do montażu wkrętów z uszkodzonymi łbami, wbijania wkrętów. Wiercenie lub przebijanie otworów nie powinno powodować dostrzegalnego dodatkowego ubytku materiału ani na jego powierzchni, ani wewnątrz otworu. Wewnętrzna powierzchnia otworów powinna mieć metaliczny połysk, a krawędzie oczyszczone z zadziorów. Mocowanie (zabezpieczone antykorozyjnie) przez podkładki technologiczne. Wszystkie prace wykonywać ściśle wg zaleceń producenta wybranego systemu. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości Ogólne zasady kontroli jakości podano w ST 01 Wymagania ogólne pkt 6 5

6 6.2. Badania w czasie wykonywania robót Częstotliwość oraz zakres Częstotliwość oraz zakres badań materiałów do wykonania fasady aluminiowej powinna być zgodna oraz z PN i Aprobatami Technicznymi ITB dla poszczególnych materiałów. Dostarczone na plac budowy materiały należy kontrolować pod względem ich jakości. Zasady kontroli powinien ustalić Kierownik budowy w porozumieniu z Inspektorem nadzoru. Kontrola jakości polega na sprawdzeniu, czy dostarczone materiały i wyroby mają zaświadczenia o jakości wystawione przez producenta oraz na sprawdzeniu właściwości technicznych na podstawie badań doraźnych. W szczególności powinna być oceniana: - równość powierzchni, - narożniki i krawędzie (czy nie ma uszkodzeń), - wymiary i kształt (zgodnie z tolerancją). Wyniki badań materiałów powinny być wpisywane do dziennika budowy i akceptowane przez Inspektora nadzoru. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST 01 Wymagania ogólne pkt Jednostka i zasady obmiarowania Jednostką obmiarową konstrukcji nośnej i fasady jest kilogram. Mocowania konstrukcji nośnej do ścian konstrukcyjnych obiektu oblicza się w sztukach. Zasady obmiarowania zgodnie z pkt. 6 Założeń ogólnych KNR 2-05 Konstrukcje metalowe Wielkości obmiarowe Wielkości obmiarowe określa się na podstawie dokumentacji projektowej z uwzględnieniem zmian zaakceptowanych przez Inspektora nadzoru i sprawdzonych w naturze. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST 01 Wymagania ogólne pkt Wymagania przy odbiorze Sprawdzeniu przy odbiorze podlega: - zgodność wykonania z dokumentacją techniczną, - rodzaj zastosowanych materiałów, Odbiór fasady aluminiowej powinien obejmować: - sprawdzenie wyglądu zewnętrznego przez ocenę wzrokową, - sprawdzenie prawidłowości ukształtowania jak wyżej, - sprawdzenie połączeń paneli aluminiowych między sobą i z konstrukcją przez oględziny, - sprawdzenie prawidłowości wykonania styków materiałów, badania prostoliniowości i pomiaru odchyleń z dokładnością do 1 mm. - sprawdzenie występowania wad powierzchni wykonanej fasady przez oględziny. Powierzchnia fasady nie powinna wykazywać wklęsłości, wgłębień i wypukłości sfalowań, nierówności i uszkodzeń krawędzi. 6

7 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne zasady dotyczące podstaw płatności Ogólne zasady dotyczące podstaw płatności podano w w ST 01 Wymagania ogólne pkt DOKUMENTY ODNIESIENIA Normy PN-EN ISO 15481:2002 PN-73/H Wkręty wiercące samogwintujące z łbem walcowym wypukłym z wgłębieniem krzyżowym Stopy cynku. Blachy i taśmy PN-EN 485-3:2003 (U) Aluminium i stopy aluminium. Blachy, taśmy i płyty. Część 3: Dopuszczalne odchyłki wymiarów i kształtu wyrobów walcowanych PN-EN 603-3:2002 Norma ISO Aluminium i stopy aluminium. Materiał wyjściowy do kucia przerobiony plastycznie. Część 3: Dopuszczalne odchyłki wymiarów i kształtu na gorąco Seria 9000, 9001, 9002, 9003, 9004) Normy dotyczące systemów zapewnienia jakości i zarządzania systemami zapewnienia jakości Inne dokumenty i instrukcje 1. Instrukcje montażu materiałów aluminiowych wydane przez poszczególnych Producentów 2. Dokumentacja i specyfikacje w zamówieniach publicznych, Izba Projektowania Budowlanego, Warszawa, Warunki techniczne wykonania i odbioru robót budowlano-montażowych Arkady, Warszawa
