1 Produkty zgodne z normą alarmową PN-EN50131 GRADE 1,2,3 Biblioteki CAD:

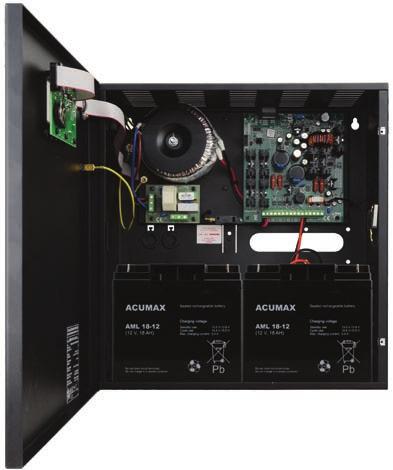

2 Zasilacze buforowe serii PSBEN Złoty Medal MTP Securex 2014 wyświetlacz LED wyświetlacz graficzny LCD Cechy wspólne zasilaczy zgodność z normą PN-EN w stopniu 1 3 i klasy środowiskowej II dostępne modele 13,8VDC / 2A; 3A; 5A; 10A 27,6VDC / 2A; 3A; 5A napięcie zasilania 230VAC miejsce na akumulator 7Ah; 17Ah; 40Ah; 65Ah wysoka sprawność niski poziom tętnień napięcia mikroprocesorowy system automatyki inteligentne zarządzanie wyjściowym stopniem mocy zasilacza port komunikacyjny SERIAL z zaimplementowanym protokołem MODBUS RTU zdalny monitoring (opcja: WiFi, Ethernet, RS485, USB) darmowy program PowerSecurity do monitorowania parametrów pracy zasilacza kontrola prądu obciążenia kontrola napięcia wyjściowego kontrola stanu bezpiecznika wyjściowego dynamiczny test akumulatora kontrola ciągłości obwodu akumulatora kontrola napięć akumulatora kontrola stanu bezpiecznika akumulatora kontrola ładowania i konserwacji akumulatora ochrona akumulatora przed nadmiernym rozładowaniem (UVP) ochrona akumulatora przed przeładowaniem zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem prąd ładowania akumulatora przełączany zworką zdalny test akumulatora (wymagane dodatkowe moduły) przycisk START załączenia akumulatora przycisk STOP wyłączenia podczas pracy akumulatorowej optyczna sygnalizacja przeciążenia zasilacza OVL sygnalizacja akustyczna awarii wskazania parametrów elektrycznych, np.: napięcie, prąd historia awarii wybór czasu sygnalizacji zaniku sieci AC wejścia/wyjścia techniczne z izolacją galwaniczną wejście awarii zbiorczej EXT IN wyjście techniczne EPS sygnalizacji zaniku sieci AC wyjście techniczne PSU sygnalizacji awarii zasilacza wyjście techniczne APS sygnalizacji awarii akumulatora wewnętrzna pamięć stanu pracy zasilacza zabezpieczenia: przeciwzwarciowe SCP przeciążeniowe OLP nadnapięciowe OVP termiczne OHP przepięciowe antysabotażowe: otwarcie obudowy i oderwanie od podłoża chłodzenie konwekcyjne gwarancja: 5 lat od daty produkcji

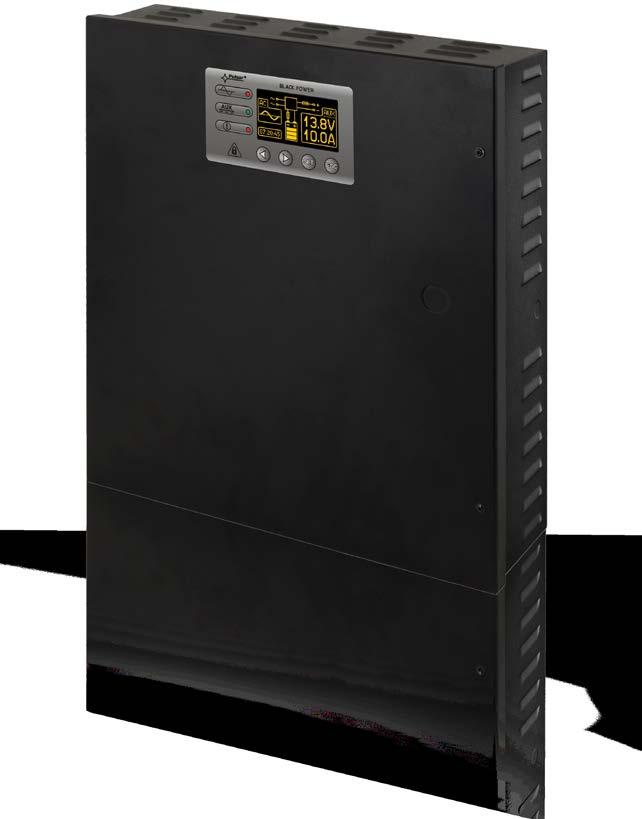

3 Dodatkowe funkcje serii LCD BLACK POWER bieżące parametry zasilacza Dodatkowe funkcje serii LCD sygnalizacja awarii konfiguracja ustawień zasilacza z poziomu panelu 3 poziomy dostępu zabezpieczone hasłami historia pracy zasilacza zegar czasu rzeczywistego z podtrzymaniem bateryjnym rozbudowany zakres informacji na wyświetlaczu LCD prosta obsługa zasilacza w wersji LCD bieżące awarie zasilacza historia zdarzeń Symbol produktu Napięcie wyjściowe Miejsce na akumulator Rodzaj wyświetlacza Prąd wyjściowy * (dla ogólnego zastosowania) Dostępne modele dla wersji 13,8VDC PSBEN2012B 13,8VDC 7Ah LED 2A PSBEN3012C 13,8VDC 17Ah LED 3A PSBEN3012C/LCD 13,8VDC 17Ah LCD 3A PSBEN5012C 13,8VDC 17Ah LED 5A PSBEN5012C/LCD 13,8VDC 17Ah LCD 5A PSBEN5012D 13,8VDC 40Ah LED 5A PSBEN5012D/LCD 13,8VDC 40Ah LCD 5A PSBEN5012E 13,8VDC 65Ah LED 5A PSBEN10A12D 13,8VDC 40Ah LED 10A PSBEN10A12D/LCD 13,8VDC 40Ah LCD 10A PSBEN10A12E 13,8VDC 65Ah LED 10A PSBEN10A12E/LCD 13,8VDC 65Ah LCD 10A Dostępne modele dla wersji 27,6VDC PSBEN2024B 27,6VDC 2 7Ah LED 2A PSBEN3024C/LCD 27,6VDC 2 17Ah LCD 3A PSBEN5024C 27,6VDC 2 17Ah LED 5A PSBEN5024C/LCD 27,6VDC 2 17Ah LCD 5A * dokładne wydajności prądowe uwzględniające prądy ładowania akumulatorów dla poszczególnych stopni zabezpieczenia znajdują się w kartach katalogowych.

4 Parametry zasilaczy Złoty Medal MTP Securex 2014 PSBEN2012B PSBEN3012C PSBEN3012C/LCD PSBEN5012C PSBEN5012C/LCD PSBEN5012D PSBEN5012D/LCD PSBEN5012E Typ zasilacza A, stopień zabezpieczenia Napięcie zasilania 230VAC (-15% / Napięcie wyjściowe Prąd wyjściowy + ładowanie akumulatora: 13,8VDC Ogólnego zastosowania 2,0A + 0,2A 3,0A + 0,2A 5,0A + 0,6A 5,0A + 0,6A 5,0A + 0,6A Stopień 1, 2 0,58A + 1,5A 1,4A + 1,5A 1,4A + 3A 3,33A + 2,2A 4,1A + 1,5A Stopień 3 0,23A + 1,5A 0,56A + 1,5A 0,56A + 3A 1,33A + 3A 2,16A + 3A Prąd sumaryczny 2,2A 3,2A 5,6A 5,6A 5,6A Dedykowany akumulator 7Ah 17Ah 17Ah 40Ah 65Ah Zabezpieczenie nadnapięciowe OVP Zabezpieczenie przed zwarciem SCP Zabezpieczenie przed przeciążeniem OLP Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP Sygnalizacja otwarcia pokrywy zasilacza lub oderwania od podłoża Wejście techniczne EXT IN U>15,5V, odłączenie napięcia wyjściowego (odłączenie AUX+), przywracane automatycznie Elektroniczne ograniczenie prądu i/lub u w obwodzie akumulatora (wyma Automatycz Programowo U<10,0 V (± 2%) odłączenie (-BAT) akumulatora Mikrowłączn Napięcie załączen Napięcie wyłącz Poziom izolacji galw Sygnalizacja akustyczna sygnalizator piezoelektryczny ~ Obudowa Blacha stalowa DC01, 1mm (W H D) [mm] Zamykanie Wkręt walcowy 2 (z czoła), Gwarancja 5 lat od dat

5 Optyczna sygnalizacja pracy dla PSBEN LED diody LED na PCB zasilacza, panel LED: wskazania prądu wyjściowego wskazania napięcia wyjściowego kody awarii wraz z historią Optyczna sygnalizacja pracy dla PSBEN LCD diody LED na PCB zasilacza, panel LCD: wskazania parametrów elektrycznych sygnalizacja awarii konfiguracja ustawień zasilacza z poziomu panelu 3 poziomy dostępu zabezpieczone hasłami historia pracy zasilacza 6144 wartości historia awarii 2048 zdarzeń zegar czasu rzeczywistego z podtrzymaniem bateryjnym PSBEN10A12D PSBEN10A12D/LCD 1 3, klasa środowiskowa II PSBEN10A12E PSBEN10A12E/LCD PSBEN2024B PSBEN3024C/LCD PSBEN5024C PSBEN5024C/LCD Wyjścia techniczne +10%), 50Hz 27,6VDC 10A + 0,6A 10A + 0,6A 2,0A + 0,2A 3,0A + 0,2A 5,0A + 0,6A 3,33A + 3A 5,41A + 3A 0,58A + 1,5A 1,4A + 1,5A 1,4A + 3A 1,33A + 3A 2,16A + 3A 0,23A + 1,5A 0,56A + 1,5A 0,56A + 3A 10,6A 10,6A 2,2A 3,2A 5,6A 40Ah 65Ah 2 7Ah 2 17Ah 2 17Ah szkodzenie bezpiecznika topikowego F BAT ga wymiany wkładki topikowej) ny powrót sprzętowe U>31V, odłączenie napięcia wyjściowego (odłączenie AUX+), przywracane automatycznie EPS FLT; wyjście sygnalizujące awarię zasilania AC typ elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500V RMS opóźnienia ok. 5s/140s/17m/2h 20m (+/-5%) APS FLT; wyjście sygnalizujące awarię akumulatora typ elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500V RMS PSU FLT; wyjście sygnalizujące awarię zasilacza typ elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500V RMS U<20,0 V (± 2%) odłączenie (-BAT) akumulatora ik TAMPER ia 10 30VDC enia 0 2VDC anicznej 1500V RMS 75dB /0,3m, załączany zworką, kolor RAL 9005 (czarny) możliwość montażu zamka y produkcji

6 Aplikacja PowerSecurity Aplikacja PowerSecurity INTR INTR INTR INTR RS485 RS485 INTRW INTRE INTUR ETHERNET USB ANT1 ETHERNET ETHERNET USB INTW INTW INTE INTU Darmowa aplikacja PowerSecurity PowerSecurity jest programem umożliwiającym zdalny monitoring parametrów zasilaczy serii PSBEN lub EN54 wyposażonych w interfejs komunikacyjny. Aplikacja ta umożliwia skonfigurowanie połączeń, analizę parametrów oraz zarządzanie grupami zasilaczy. Dla zasilaczy serii PSBEN, w oknie zdalnego pulpitu zasilacza monitorowane są następujące parametry: 1. Napięcie i prąd na wyjściu AUX zasilacza 2. Stan zasilania sieciowego 230V 3. Napięcie oraz stan naładowania akumulatora (możliwy zdalny test akumulatora) 4. Stan wyjść technicznych (EPS, PSU, APS) 5. Stan wejścia awarii zbiorczej EXTi Dodatkowo możliwy jest odczyt historii zdarzeń oraz dla zasilaczy z wyświetlaczem LCD historia parametrów. PowerSecurity także w wersji na platformę Android Dla zasilaczy z wyświetlaczem LED Zdalne okno pulpitu zasilacza Historia zdarzeń Dla zasilaczy z wyświetlaczem LCD Zdalne okno pulpitu zasilacza Historia zdarzeń Historia parametrów

7 Interfejsy SERIAL TTL RS485 INTR Interfejs RS485-TTL Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z magistralą RS485 Zasilanie: 5VDC/max.30mA z gniazda SERIAL zasilacza Separacja galwaniczna pomiędzy interfejsami RS485 a TTL SERIAL TTL ETHERNET INTE Interfejs ETHERNET Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z siecią ETHERNET Zasilanie: 5VDC/max.0,95W z gniazda SERIAL zasilacza Przydzielenie statycznego lub dynamicznego (serwer DHCP) adresu IP SERIAL TTL INTW Interfejs Wi-Fi Zastosowanie: połączenie zasilacza serii PSBEN lub EN54 z bezprzewodową siecią Wi-Fi Zasilanie: 5VDC/max.210mA z gniazda SERIAL zasilacza Przydzielenie statycznego lub dynamicznego (serwer DHCP) adresu IP SERIAL TTL USB INTU Interfejs USB-TTL Zastosowanie: lokalne połączenie zasilacza serii PSBEN lub EN54 z komputerem przez złącze USB Zasilanie: 5VDC/max.25mA z portu USB komputera Zgodność interfejsu USB: USB1.1 / USB 2.0 (Full Speed) Prędkość transmisji: bodów, z kontrolą parzystości SERIAL TTL USB INTC Programator Zastosowanie: konfiguracja interfejsów Wi-Fi: INTW, INTRW Zasilanie: 5VDC/max.25mA z portu USB komputera Zgodność interfejsu USB: USB1.1 / USB 2.0 (Full Speed) Prędkość transmisji: bodów, z kontrolą parzystości RS485 ETHERNET INTRE Interfejs RS485- ETHERNET Zastosowanie: urządzenie do konwersji sygnałów między magistralą RS485 a siecią ETHERNET Zasilanie: 10 30VDC/max.0,95W Przydzielenie statycznego lub dynamicznego (serwer DHCP) adresu IP RS485 INTRW Interfejs RS485-Wi-Fi Zastosowanie: urządzenie do konwersji sygnałów między magistralą RS485 a siecią Wi-Fi Zasilanie: 10 30VDC/80 20mA Przydzielenie statycznego lub dynamicznego (serwer DHCP) adresu IP RS485 USB INTUR Interfejs USB-RS485 Zastosowanie: konwersja danych z magistrali RS485 do komputera poprzez port USB Zasilanie: 5VDC/max.25mA z portu USB komputera Zgodność interfejsu USB: USB1.1 / USB 2.0 (Full Speed) Prędkość transmisji: bodów, z kontrolą parzystości SMA-RP/U.FL ANT1 Antena WiFi 2,4GHz z podstawą magnetyczną Zastosowanie: Antena dookólna przeznaczona jest do pracy w paśmie Wi-Fi 2,4GHz Częstotliwość / Impedancja: 2,4GHz / 50 Ohm VSWR / Zysk energetyczny: <2,0 / 5dBi Polaryzacja: Pionowa Przewód: długość 1,5m / wtyk SMA-RP/U.FL

8 Zasilacze buforowe 13,8VDC / 27,6VDC liniowe, spełniające normę alarmową PN-EN GRADE 1, 2 Seria AWZ plus Cechy zasilanie: 230VAC liniowy stabilizator napięcia zgodność z normą PN-EN w stopniu 1 2 i klasy środowiskowej II wyjścia techniczne typu OC: EPS sygnalizacja zaniku sieci 230VAC, PSU sygnalizacja awarii zasilacza, APS sygnalizacja awarii akumulatorów ochrona akumulatora przed nadmiernym rozładowaniem (UVP) zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP termiczne OHP, przepięciowe, antysabotażowe, nadnapięciowe OVP gwarancja: 5 lat od daty produkcji GREY POWER plus Przykładowy produkt AWZ333 Kod Napięcie wyjściowe Prąd całkowity Prąd ładowania akumulatora Miejsce na akumulator W H D [mm] AWZ110 1A 0,4A 7Ah AWZ230 2A 0,4A / 0,9A 7Ah ,8VDC AWZ222 2A 0,4A / 0,9A 17Ah Spełniające normę alarmową PN-EN GRADE 1, 2 AWZ333 3A 0,4A / 0,9A 17Ah AWZ224 27,6VDC 2A 0,4A 2 7Ah Przykładowy produkt: AWZ VAC 17Ah Odbiornik 13,8VDC Wyjścia techniczne typu OC: EPS zanik sieci 230VAC PSU awaria zasilacza APS awaria akumulatora np. centrala alarmowa Odbiornik np: Kamera Czujka Sygnalizator Zwora elektromagnetyczna Elektrozaczep Domofon Wideodomofon

9 Obudowy do central alarmowych konstrukcja zgodna z normą PN-EN50131, wersja GRADE 3 z transformatorem serii TRP / TRZ / EI * Uniwersalne Dedykowane są dla central: DSC, SATEL, PARADOX, RISCO, PYRONIX, CROW Kod Transformator Wyjście zasilania Miejsce na akumulator obudowy: W H D (D 1 ) czołówki: H 1 AWO137 TRP 40VA 16V/2,2A lub 18V/2,0A 7Ah/12V (15) AWO221 TRP 40VA 16V/2,2A lub 18V/2,0A 17Ah/12V (15) AWO191 TRP 50VA 16V/3,0A lub 18V/2,8A lub 20V/2,5A 17Ah/12V (15) SATEL Dedykowane są dla central: SATEL. Kod Transformator Wyjście zasilania Miejsce na akumulator obudowy: W H D (D 1 ) czołówki: H 1 AWO004 TRZ 20VA 16V/1,2A lub 18V/1,0A 7Ah/12V (15) AWO213 TRZ 40VA 16V/2,2A lub 18V/2,0A 17Ah/12V (15) AWO257 TRZ 50VA 16V/3,0A lub 18V/2,8A lub 20V/2,5A 17Ah/12V (15) AWO270 EIZ 75VA 20V/3,75A 17Ah/12V (15) AWO306 TRP80VA 16V/5,0A lub 18V/4,5A lub 20V/4,0A 28Ah/12V (20) PARADOX Dedykowane są dla central: PARADOX. Kod Transformator Wyjście zasilania Miejsce na akumulator obudowy: W H D (D 1 ) czołówki: H 1 AWO268 TRP 40VA 16V/2,2A lub 18V/2,0A 17Ah/12V (15) AWO278 TRP 80VA 16V/5,0A lub 18V/4,5A lub 20V/4,0A 17Ah/12V (15) H H 1 * w zależności od modelu W D 1 D

10 Puste obudowy do central alarmowych SATEL wersja GRADE 3 bez transformatora Dedykowane są dla central: SATEL. Obudowy metalowe Security do central alarmowych przeznaczone są do montażu płyty głównej centrali alarmowej wraz z modułami: rozszerzeń wejść / wyjść, zabezpieczeń, przekaźników itp. Obudowy w wersji Pustej nie posiadają na wyposażeniu transformatora obudowy te posiadają otworowanie pod transformatory serii TRP, TRZ, EI, TOR. Obudowy w wersji GRADE 3 wykorzystywane są w budowie systemów alarmowych zgodnych z wymaganiami normy alarmowej PN-EN50131 w stopniu 3 (GRADE 3). Konstrukcja zgodna z normą PN-EN50131 GRADE 3 H H 1 Akcesoria: W D 1 D Kod Miejsce na akumulator obudowy: W H D (D 1 ) czołówki: H 1 AWO269PU 17Ah/12V (15) AWO269S Obudowy do ekspanderów wersja GRADE 3 konstrukcja zgodna z normą PN-EN50131 Uniwersalne Dedykowane są dla ekspanderów central: DSC, SATEL, PARADOX, RISCO Kod Przeznaczenie obudowy: W H D (D 1 ) czołówki: H 1 AWO454 DSC, SATEL, PARADOX, RISCO (16) SATEL Dedykowane są dla ekspanderów central: SATEL. H H 1 Kod Przeznaczenie Miejsce na akumulator obudowy: W H D (D 1 ) czołówki: H 1 W AWO229 SATEL 17Ah/12V (15) D 1 D

11 CADprofi Biblioteki CAD Nowość Nasze biblioteki produktów są obecne w CADprofi oprogramowaniu wspomagający projektowanie architektury, mechaniki oraz instalacji sanitarnych i elektrycznych. Więcej informacji na Dodatkowo na naszej stronie bezpłatnie udostępniamy program PulsarCAD, bibliotekę aktualnych produktów firmy Pulsar.

12 Kontakt Pulsar Sp.J. Siedlec Łapczyca
