1 Koparka hydrauliczna 323E SA Silnik Model silnika Cat C6.6 ACERT Masy Masa minimalna kg Moc znamionowa silnika ISO kw (165 KM) Masa maksymalna kg Układ napędowy Maksymalna prędkość jazdy 5,9 km/h Maksymalna siła uciągu 190 kn

2 Wprowadzenie Od czasu rozpoczęcia produkcji w latach dziewięćdziesiątych koparki serii 300 stanowią standardowe wyposażenie służące do prac ogólnych, wykonywania zadań w kamieniołomach oraz do ciężkich prac budowlanych. Nowa seria E, do której należy model 323E SA, kontynuuje tradycję wyznaczania standardów branżowych. Model 323E SA nie tylko spełnia wymogi emisji spalin określone w normach obowiązujących na terenie Unii Europejskiej, ale jest również wyposażony w wiele nowych rozwiązań obniżających zużycie paliwa i podnoszących komfort pracy. W ten sposób odpowiedziano na oczekiwania tak właścicieli maszyn, jak i ich operatorów. Każdy, komu zależy na wyższym poziomie wydajności i komfortu, niższym zużyciu paliwa i zmniejszonej emisji szkodliwych substancji oraz łatwiejszej i praktyczniejszej konserwacji, znajdzie wszystkie te cechy w modelu 323E SA i innych koparkach serii E. Model 323E SA to specjalna konfiguracja koparki hydraulicznej 323E. W porównaniu z modelem 323E jest wyposażony w cięższe i bardziej wytrzymałe podwozie, przystosowane do pracy w trudnych warunkach terenowych. Zaletą modelu 323E SA jest łatwość transportowania, ponieważ mały rozstaw gąsienic zmniejsza szerokość transportową do 2500 mm. Ten model jest przeznaczony do prac wymagających ogromnej wytrzymałości podwozia, np. w terenach górskich. Wszystkie pozostałe dane techniczne modelu 323E SA są podobne do specyfikacji modelu 323E L. Spis treści Silnik... 3 Stanowisko operatora... 4 Hydraulika... 5 Elementy konstrukcyjne i podwozie... 6 Przedni układ zawieszenia osprzętu... 7 Osprzęt roboczy... 8 Zintegrowane technologie Obsługa serwisowa ezpieczeństwo Kompleksowa obsługa klienta Zrównoważony rozwój Dane techniczne koparki hydraulicznej Wyposażenie standardowe Wyposażenie opcjonalne Uwagi * Do zasilania silnika modelu 323E SA, podobnie jak w przypadku modelu 323E, należy używać oleju napędowego o bardzo niskiej zawartości siarki (< 15 mg/kg). W skład układu paliwowego wchodzi nowa pompa wysokociśnieniowa, elektryczna pompa zasilająca (pompa ssąca), wtryskiwacze i wytrzymałe przewody paliwowe. Silnik i podzespoły są przystosowane do użytkowania paliwa biodiesel do 20 (mieszanki zawierającej do 20% biopaliwa, spełniającej wymogi norm ASTM 6751 lub EN 14214). Użytkowanie takich mieszanek nie powoduje skrócenia żywotności podzespołów układu.do smarowania silnika należy stosować wyłącznie olej Cat DEO-ULS lub olej spełniający wymagania norm Cat ECF-3, API CJ-4 i ACEA E9. Więcej informacji i wskazówek dotyczących odpowiedniego doboru cieczy eksploatacyjnych można znaleźć na stronie

3 Silnik Mniejsza emisja spalin, oszczędna i niezawodna praca Silnik Cat C6.6 ACERT Silnik Cat C6.6 ACERT dysponuje większą mocą, a jednocześnie zużywa znacznie mniej paliwa niż silniki stosowane w modelach poprzednich serii. Rozwiązania obniżające emisję szkodliwych składników spalin Zastosowany w modelu 320E SA silnik C6.6 ACERT spełnia wymogi normy emisji spalin Stage III. Jest wyposażony w filtry przepływowy i katalityczny, które działają automatycznie podczas pracy maszyny. Silniki wysokoprężne spełniające wymogi normy Stage III mogą być zasilane wyłącznie olejem napędowym o bardzo niskiej zawartości siarki (ULSD) 15 mg/kg lub mniej. Do smarowania silnika należy stosować wyłącznie olej Cat DEO-ULS lub olej spełniający wymagania norm Cat ECF-3, API CJ-4 i ACEA E9. Więcej informacji i wskazówek dotyczących odpowiedniego doboru cieczy eksploatacyjnych można znaleźć na stronie cda/files/214956/7/seu secured.pdf Układ paliwowy przystosowany do paliwa biodiesel Silnik C6.6 ACERT jest wyposażony w wysokociśnieniowy układ paliwowy ze sterowaniem elektronicznym, w skład którego wchodzą elektryczna pompa zasilająca (pompa ssąca) i trójwarstwowe przewody paliwowe. Może być zasilany paliwem biodiesel do stężenia 20 włącznie (mieszanką zawierającą do 20% paliwa biodiesel i spełniającą wymogi normy ASTM 6751 lub EN 14214). Układ chłodzenia Układ chłodzenia jest wyposażony w odchylany skraplacz układu klimatyzacji oraz odchylaną chłodnicę ATAAC (powietrza doładowującego), co ułatwia utrzymanie tych elementów w czystości. Wentylator automatycznie dostosowuje szybkość obrotów do temperatury otoczenia, co przyczynia się do obniżenia zużycia paliwa i poziomu hałasu. Sterowanie prędkością jazdy i mocą Funkcja sterująca prędkością obrotową silnika modelu 323E SA umożliwia utrzymywanie stałej prędkości niezależnie od obciążenia, co przekłada się na niższe zużycie paliwa. Dostępne są trzy tryby pracy: maksymalnej wydajności, standardowy i ekonomiczny. Operator może z łatwością zmieniać tryby za pomocą monitora lub przełącznika na konsoli, aby optymalnie dopasowywać osiągi maszyny do specyfiki wykonywanej pracy i skutecznie obniżać zużycie paliwa. 3

4 Stanowisko operatora Komfort i wygoda zapewniają wydajną pracę 4 Fotele Dostępne są fotele z opcjonalnym zawieszeniem pneumatycznym, ogrzewaniem, chłodzeniem i wentylacją. Wszystkie fotele są wyposażone w regulowane oparcie, regulację ustawienia dolnej i górnej części fotela oraz regulację wysokości i nachylenia, aby każdy operator mógł pracować wydajnie w komfortowych warunkach. Elementy obsługowe Ustawienia prawej i lewej konsoli joysticków można dostosowywać do indywidualnych preferencji, dzięki czemu wzrasta komfort i wydajność pracy. Wystarczy raz nacisnąć odpowiedni przycisk, aby załączyć niskie obroty biegu jałowego i obniżyć zużycie paliwa. Po ponownym naciśnięciu przycisku lub poruszeniu joystickiem jest przywracany standardowy tryb pracy. W trybie zwiększonego udźwigu wzrasta ciśnienie w obwodach, aby dodatkowo poprawić parametry procesu podnoszenia, co w niektórych przypadkach okazuje się dużym ułatwieniem. Monitor W koparce 323E SA zastosowano wyświetlacz ciekłokrystaliczny (LCD) o przekątnej 7 cali, czyli o 40% większy niż w poprzednim modelu. Zwiększyła się również rozdzielczość wyświetlacza. Wyświetlacz wyróżnia się nie tylko udoskonaloną klawiaturą i większą liczbą dostępnych funkcji, ale może też zostać zaprogramowany tak, aby pokazywał informacje w jednym z 42 dostępnych języków, dzięki czemu kabina spełnia wymogi stawiane nowoczesnemu stanowisku pracy. Funkcja zarządzania wyłączaniem silnika, dostępna z poziomu monitora, zapewnia właścicielom i operatorom możliwość zdefiniowania, jak długo maszyna powinna pracować na biegu jałowym, zanim układ sterujący wyłączy silnik. Właściwe korzystanie z tej funkcji pozwala znacząco obniżyć zużycie paliwa. Obraz przesyłany z kamery tylnej jest wyświetlany bezpośrednio na monitorze. Na ekranie mogą być jednocześnie pokazywane obrazy z dwóch różnych kamer. Zasilanie elektryczne W pobliżu schowka znajdują się dwa gniazda zasilające pod napięciem 12 V, które umożliwiają zasilanie urządzeń elektronicznych. Schowki Schowki znajdują się z przodu i z tyłu oraz przy konsolach bocznych. Przy dodatkowym gnieździe zasilającym znajduje się specjalnie ukształtowane miejsce, w którym można przechowywać odtwarzacze MP3 i telefony komórkowe. W uchwycie na napoje mieszczą się nawet duże kubki z uszkami, a na półce za fotelem można przechowywać duże pojemniki na żywność lub skrzynki narzędziowe. Klimatyzacja automatyczna Powietrze przefiltrowane i schłodzone lub ogrzane w układzie klimatyzacji jest doprowadzane do kabiny przez pięć otworów. Układ utrzymuje w kabinie niewielkie nadciśnienie, które uniemożliwia przedostawanie się do niej zanieczyszczeń. Takie rozwiązanie znacząco podnosi komfort pracy zarówno przy wysokiej, jak i niskiej temperaturze otoczenia.

5 Hydraulika Duża moc pozwala przenieść więcej ziemi, skał i odpadów przy zachowaniu dużej szybkości i precyzji pracy Główny zawór sterujący i zawory dodatkowe Model 323E SA jest wyposażony w wysokociśnieniowy układ hydrauliczny pozwalający szybko wykonać nawet najtrudniejsze prace. Główny zawór sterujący typu back-to-back wyróżnia się dużą sprawnością i prostotą, obniża zużycie paliwa i zwiększa niezawodność maszyny. Dodatkową zaletą jest większa wszechstronność osprzętu roboczego. Główny obwód obrotu W głównym obwodzie obrotu modelu 323E SA znajduje się zawór sterowany elektroniczną jednostką sterującą (Electronic Control Module, ECM) za pośrednictwem układu elektrycznego. W porównaniu z zaworami sterowanymi hydraulicznie zawór sterowany elektrycznie umożliwia uzyskanie bardziej precyzyjnej pracy układu, co ma ogromne znaczenie przy załadunku materiału. Funkcja Smartoom Funkcja Smartoom minimalizuje naprężenia i drgania przenoszone na maszynę, poprawiając komfort pracy. Jest szczególnie przydatna w następujących zastosowaniach: Zgarnianie skał. Funkcja Smartoom upraszcza prowadzenie pracy i pozwala operatorowi skoncentrować się na obsłudze ramienia i łyżki, podczas gdy wysięgnik swobodnie porusza się w górę i w dół bez korzystania z wydatku pompy. Praca z młotem hydraulicznym. Przednie elementy robocze maszyny automatycznie podążają za młotem w miarę jego zagłebiania się w skałę, co pozwala unikać nietrafionych uderzeń oraz przenoszenia na młot hydrauliczny nadmiernych sił. Wszystko to zwiększa trwałość młota i maszyny. Elektryczny zawór odzysku oleju z obwodu wysięgnika Ten zawór minimalizuje wydatek pompy podczas opuszczania wysięgnika, a tym samym obniża zużycie paliwa. Praca układu jest zawsze optymalizowana, niezależnie od prędkości pracy ustalonej przez operatora, co przekłada się na optymalną prędkość opuszczania wysięgnika i bardziej precyzyjne sterowanie. 5

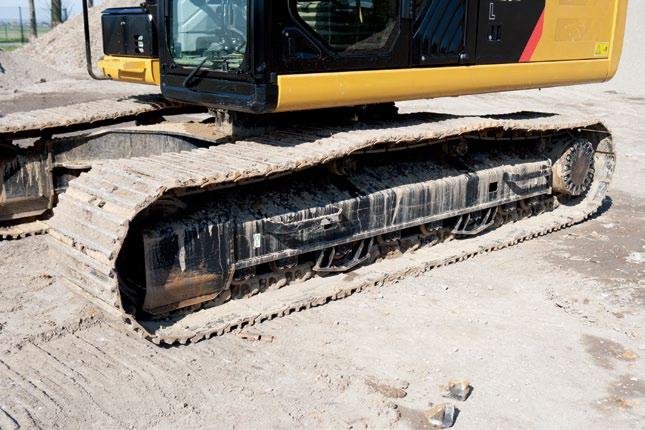

6 Elementy konstrukcyjne i podwozie Z myślą o pracy w trudnych warunkach Rama Rama górna jest wyposażona w mocowania o podwyższonej wytrzymałości, na których opiera się konstrukcja kabiny chroniąca przed skutkami przewrócenia się maszyny (Rollover Protective Structure, ROPS). Dolna rama została wzmocniona w celu podwyższenia trwałości podzespołów. Podwozie Aby optymalnie sprostać wymaganiom przewidywanych prac, maszyna jest wyposażona w podwozie długie wąskie ze stałym rozstawem gąsienic. Maszyny mogą być teraz wyposażone w osłonę pośrodku lub na całej długości prowadnic gąsienic, która pomaga utrzymywać prostoliniowe prowadzenie gąsienic i podnosi wydajność pracy w różnych zastosowaniach. Przeciwwagi Koparka jest dostarczana z przeciwwagą o masie 4,4 t, w której zintegrowano obudowę kamery tylnej. Przeciwwaga jest wyposażona w zintegrowane elementy mocujące, które ułatwiają jej demontaż na czas konserwacji lub transportu maszyny. 6

7 Przedni układ zawieszenia osprzętu Zaprojektowany do dużych obciążeń i długiego okresu eksploatacji Wysięgniki i ramiona Model 323E SA może być wyposażony w wysięgnik długi ES (do ciężkich prac) o długości 5,7 m, wysięgnik długi HD (o dużej wytrzymałości) o długości 5,7 m lub wysięgnik VA (dwuczęściowy). Zakres dostępnych ramion obejmuje R2.91 ES, R2.51 ES i R1.9C2 HD. Wysięgniki i ramiona są wykonane ze stali o dużej wytrzymałości na rozciąganie. Charakteryzują się dużym przekrojem konstrukcji komorowej z przegrodami wewnętrznymi i dodatkową dolną osłoną. Oba elementy są poddawane kontroli ultradźwiękowej pozwalającej zweryfikować jakość spawów i niezawodność konstrukcji. 7

8 Osprzęt roboczy Kopanie, kruszenie, zrywanie i cięcie przebiega tak, jak chce tego użytkownik Model 323E SA można wyposażyć w różnego rodzaju narzędzia robocze marki Cat, między innymi w łyżki, płyty wibracyjne, chwytaki, narzędzia wieloczynnościowe, nożyce do złomu i prac wyburzeniowych, zrywaki, kruszarki, rozdrabniacze, młoty i nożyce. Konstrukcja wszystkich dostępnych narzędzi umożliwia optymalne wykorzystanie wszechstronności i wydajności maszyny. Szybkozłącza CW Szybkozłącza umożliwiają operatorowi samodzielną i bardzo szybką wymianę osprzętu roboczego, co znacząco podnosi wydajność pracy i elastyczność maszyny. Każda maszyna wyposażona w szybkozłącze może błyskawicznie przystępować do nowych zadań, a flota maszyn wyposażonych w jednakowe szybkozłącza może zamiennie użytkować te same narzędzia. Dedykowane szybkozłącza serii CW pozwalają na szybką wymianę narzędzi przy jednoczesnym zachowaniu najwyższej wydajności roboczej maszyny. Aby zwiększyć udźwig do maksimum, zastosowano hak do podnoszenia. Szybkozłącza serii CW umożliwiają dołączenie do maszyny każdego narzędzia wyposażonego w klinowy system blokujący, który precyzyjnie łączy szybkozłącze z mocowaniem narzędzia. Klin eliminuje wszelkie luzy w połączeniach przez cały okres eksploatacji szybkozłącza, a przemyślana konstrukcja zespołu umożliwia montowanie go w maszynach różnych klas. Szybkozłącza serii CW doskonale sprawdzają się w wymagających zastosowaniach, takich jak prace wyburzeniowe czy prace w kamieniołomach. Łyżki Łyżki firmy Caterpillar są idealnie przystosowane do współpracy z modelem 323E SA. Ich cechą charakterystyczną jest nowy kształt, przyczyniający się do podniesienia wydajności. Krawędź natarcia została przesunięta do przodu, w wyniku czego proces napełniania przebiega sprawniej, a operator zachowuje pełniejszą kontrolę nad łyżką. Udoskonalono również elementy zabezpieczające w narożnikach, na bocznych krawędziach tnących i po bokach łyżek. Nazwy łyżek z nowej serii odpowiadają ich zaletom. 8

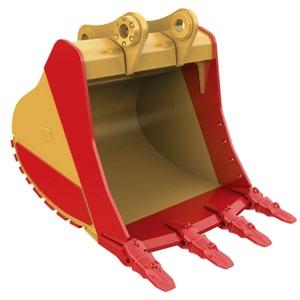

9 Różne kategorie trwałości pozwalające sprostać wszystkim potrzebom Do koparek 323E SA firma Caterpillar oferuje standardowo łyżki należące do trzech kategorii. Każda kategoria określa założoną wytrzymałość łyżek przeznaczonych do danego zastosowania oraz typu materiału. Łyżki mogą być montowane przy użyciu sworznia lub szybkozłącza. Obszary w kolorze czerwonym przedstawiają dodatkowo zabezpieczone części łyżek należących do poszczególnych kategorii. Model standardowy (GD) Łyżki standardowe są przeznaczone do kopania w luźnych i niezbyt twardych materiałach, takich jak ziemia, glina czy mieszanka ziemi i drobnego żwiru. O dużej obciążalności (HD) Łyżki o dużej obciążalności są najczęściej wybierane przez klientów. ardzo dobrze sprawdzają się w nieco trudniejszych warunkach, gdy pojawiają się różnego rodzaju mieszanki ziemi, gliny i skał narażające łyżkę na zwiększone obciążenia udarowe i cierne. O zwiększonej obciążalności (SD) Łyżki o zwiększonej obciążalności są przeznaczone do prac przy twardszych materiałach, takich jak silnie rozdrobniony granit lub caliche. Łyżki specjalne Na życzenie klienta model 323E SA może zostać wyposażony w łyżki niestandardowe. Kompleksowe wsparcie techniczne produktu Do utrzymywania najwyższej sprawności użytkowej osprzętu roboczego marki Cat przyczynia się ogólnoświatowa sieć dobrze zaopatrzonych magazynów części oraz wysoko wykwalifikowani specjaliści odpowiedzialni za obsługę serwisową i wsparcie techniczne ) Model standardowy 2) O dużej obciążalności 3) O zwiększonej obciążalności 9

10 2 1 3 Zintegrowane technologie Rozwiązania, dzięki którym praca jest łatwiejsza i wydajniejsza System sterowania maszyną Cat (Cat Grade Control) pomiar głębokości i nachylenia Ten opcjonalny układ łączy zalety tradycyjnych sposobów sterowania i kierowania maszyną z możliwościami oferowanymi przez standardowe podzespoły montowane i kalibrowane w procesie produkcji, a cały system jest gotowy do pracy od razu po zakończeniu procesu produkcyjnego. Dzięki wykorzystaniu czujników przedniego układu zawieszenia osprzętu doskonale zabezpieczonych przed niekorzystnymi skutkami pracy w trudnych warunkach informacje o położeniu krawędzi łyżki są pokazywane na monitorze (1) w czasie rzeczywistym, co minimalizuje koszty generowane przez tradycyjne sposoby kontroli nachylenia i podnosi bezpieczeństwo w miejscu pracy. Dodatkową zaletą jest zmniejszenie liczby cykli roboczych niezbędnych do realizacji wykonywanego zadania, co bezpośrednio przekłada się na zmniejszone zużycie paliwa. Dealerzy Cat mogą rozbudować system aż do poziomu pełnego sterowania w trzech wymiarach poprzez zamontowanie sprawdzonego systemu geodezyjnego Cat AccuGrade, który wykorzystuje systemy GPS i Universal Total Station (UTS). System Cat Product Link Ten w pełni zintegrowany układ monitorujący (2 i 3) ma za zadanie pomagać klientom w podnoszeniu skuteczności zarządzania flotą. Powiadomienia o zdarzeniach, a także kody diagnostyczne, informacje o czasie pracy, zużyciu paliwa, czasie przestojów, położeniu i inne szczegółowe dane o stanie maszyny są przesyłane z wykorzystaniem bezpiecznej aplikacji sieciowej VisionLink, która za pośrednictwem nowoczesnych narzędzi przesyła dane do użytkowników i dealerów. 10

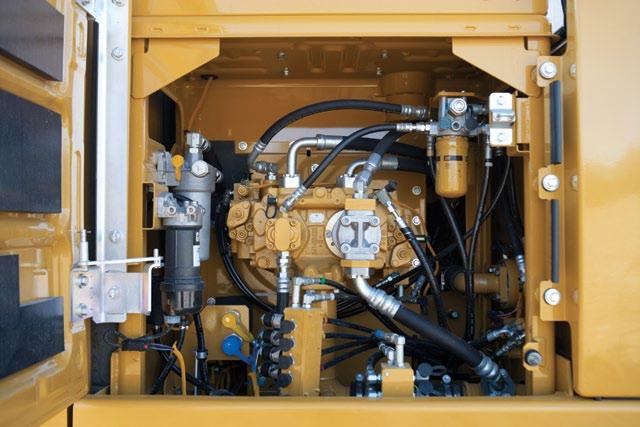

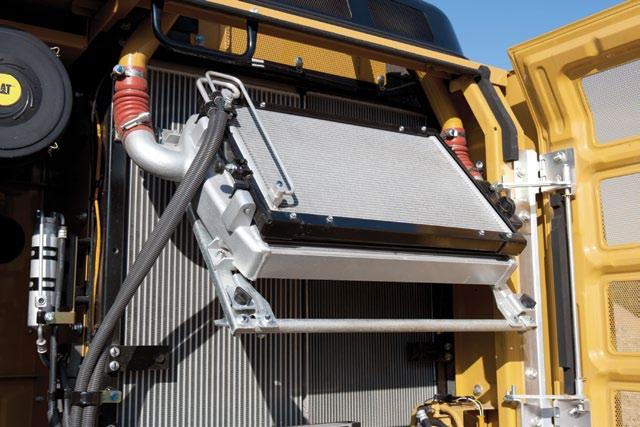

11 Obsługa serwisowa Szybki, łatwy i bezpieczny dostęp jest integralną cechą konstrukcyjną Pokrywy serwisowe Szerokie drzwiczki serwisowe i jednoczęściowa pokrywa silnika ułatwiają uzyskanie dostępu do silnika i chłodnic. Drzwiczki serwisowe i pokrywa silnika mają teraz udoskonalone mocowania, a nowa osłona siatkowa zapobiega przedostawaniu się zanieczyszczeń. Przedziały Dobrze rozplanowane przedziały chłodnicy, pomp i układu oczyszczania powietrza zapewniają łatwy dostęp do najważniejszych podzespołów. Filtr powietrza znajduje się z boku kabiny, dzięki czemu jego czyszczenie i wymiana nie nastręczają żadnych trudności. Konserwacja Odchylana chłodnica ATAAC i odchylany skraplacz klimatyzacji ułatwiają czyszczenie. Inne ułatwienia serwisowe Wkład filtra wstępnego paliwa znajduje się w separatorze wody wyposażonym w czujnik poziomu wody. Cały zespół znajduje się w przedziale pomp i jest dostęny z poziomu podłoża. Elektryczna pompa zasilająca (pompa ssąca) jest zamontowana przed filtrem wstępnym. Zbiornik paliwa jest wyposażony w znajdujący się w przedziale pomp niezależny zawór spustowy, który ułatwia odprowadzanie wody i osadów podczas wykonywania czynności konserwacyjnych. Wskaźnik poziomu oleju silnikowego znajduje się w przedniej części przedziału silnikowego, dzięki czemu można z niego łatwo korzystać. Nowoczesna konstrukcja zaworu spustowego zapobiega niebezpieczeństwu wycieków. Filtr oleju silnikowego znajduje się w przedziale pomp. Zawór hydrauliczny regulujący luz zaworowy silnika nie wymaga konserwacji. 11

12 ezpieczeństwo Funkcje zwiększające bezpieczeństwo osób Kabina z konstrukcją ROPS (ISO 12117) Do kabiny z certyfikowaną konstrukcją ROPS można bezpośrednio przykręcić konstrukcję zabezpieczającą przed spadającymi przedmiotami (FOGS). Tłumienie hałasu Skuteczniejsze uszczelnienie i podsufitka znacząco obniżają poziom hałasu w kabinie (-5 d). Płyty antypoślizgowe Powierzchnia nadwozia i górna część schowka są pokryte płytami antypoślizgowymi, które zapobiegają niebezpieczeństwu poślizgnięcia się i upadku operatorów czy mechaników wykonujących czynności serwisowe lub konserwacyjne. Stopnie, poręcze i barierki (ISO 2867) Stopnie na ramie gąsienic i schowku oraz rozkładane poręcze i barierki (2) na górnej platformie zapewniają operatorom bezpieczeństwo przemieszczania się. Światła z funkcją opóźnienia czasowego Po obróceniu kluczyka w stacyjce do pozycji OFF (wył.) światła na kabinie i wysięgniku pozostają zapalone, aby ułatwić wysiadanie. Czas zwłoki można ustawić na monitorze. Dostępny zakres obejmuje przedział od 0 do 90 sekund. Reflektory ksenonowe (HID) W skład wyposażenia standardowego wchodzą reflektory halogenowe, ale można je zastąpić reflektorami ksenonowymi, które lepiej oświetlają otoczenie. Widoczność okna Koparka jest wyposażona w okno dzielone w proporcji 70/30. Okno górne z uchwytami u góry i po obu stronach, które pozwalają operatorowi przesunąć okno w stronę sufitu, oraz okno dolne, które można wymontować i zamocować na lewej ścianie korpusu kabiny. Duże okno dachowe zapewnia znakomitą widoczność do góry, dostęp naturalnego światła do wnętrza kabiny i dobrą wentylację. Okno dachowe można całkowicie otworzyć, aby w razie potrzeby posłużyło jako wyjście awaryjne. Układ ostrzegawczy monitora Monitor jest wyposażony w brzęczyk ostrzegający o wystąpieniu poważnych usterek. Dzięki temu operator może niezwłocznie podjąć niezbędne działania. Kamera tylna i lusterka (ISO 5006) Standardowo montowana kamera tylna znajduje się w przeciwwadze. Obraz z kamery jest przekazywany do monitora w kabinie, na którego ekranie operator może z łatwością sprawdzać, co dzieje się z tyłu maszyny. Lusterka i kamera tylna spełniają wymogi norm określających wymagane parametry widoczności. 12

13 Kompleksowa obsługa klienta Wsparcie, na którym można polegać Wsparcie serwisowe produktu Dealerzy Cat skracają czas przestojów maszyn do minimum, korzystając z ogólnoświatowej sieci magazynów części zamiennych, a jednocześnie dbają o zminimalizowanie kosztów ponoszonych przez klientów, udostępniając regenerowane części zamienne marki Cat. Wybór maszyny Do czego ma służyć maszyna i jaki osprzęt będzie potrzebny? Jaka jest oczekiwana wydajność? Dealerzy Cat zawsze służą pomocą przy doborze maszyn. Zakup Warto wziąć pod uwagę opcje finansowania i bieżące koszty eksploatacji oraz zapoznać się z usługami oferowanymi przez dealerów, które mogą zostać uwzględnione w cenie maszyny. Pozwalają one na długoterminowe obniżenie kosztów posiadania i eksploatacji. Umowy serwisowe Dealerzy Cat oferują różnorodne formy umów serwisowych i w ścisłej współpracy z klientami opracowują programy obsługowe, które najlepiej spełniają ich indywidualne potrzeby. Aby jak najlepiej chronić inwestycję klienta, programy te mogą obejmować całą maszynę, wraz z osprzętem roboczym. Eksploatacja Doskonalenie technik pracy może zwiększyć zyski. Dealerzy Cat dysponują literaturą i filmami instruktażowymi, a także są w stanie innymi metodami wspomagać klientów w podnoszeniu wydajności. Ponadto firma Caterpillar oferuje ćwiczenia na symulatorach i certyfikowane szkolenia dla operatorów, które pomagają osiągnąć maksymalny zwrot z inwestycji. Wymiana Naprawiać, regenerować czy wymieniać? Dealer Cat może pomóc w oszacowaniu kosztów, aby klient mógł podjąć jak najlepszą decyzję. 13

14 Zrównoważony rozwój Rozwiązania najnowszych generacji Silnik C6.6 ACERT, współpracujący z modułem oczyszczania gazów spalinowych (Clean Emissions Module, CEM) firmy Caterpillar, spełnia wymogi emisji spalin określone w normie Stage III (UE). Nawet podczas prac wymagających wykorzystania trybu wysokiej wydajności model 323E SA wykonując tę samą pracę co poprzedni model serii D spala do 12% mniej paliwa. A to oznacza wyższą sprawność, mniejsze zużycie zasobów i niższą emisję CO 2. Do zasilania silnika modelu 323E SA można używać oleju napędowego ULSD (o bardzo niskiej zawartości siarki, 15 mg/kg lub niższej) a także paliwa biodiesel ULSD do 20. Podczas wlewania oleju do zbiornika układu hydraulicznego wskaźnik widoczny z poziomu podłoża informuje operatora o napełnieniu zbiornika, aby nie doszło do rozlania oleju. Konstrukcja modelu 323E SA umożliwia odbudowę najważniejszych układów i regenerację głównych podzespołów, co pozwala zmniejszyć ilość odpadów i obniżyć koszty wymiany. Konstrukcja filtra oleju silnikowego pozwoliła wyeliminować konieczność używania lakierowanych metalowych obudów i pokryw aluminiowych. Teraz do odkręcanej obudowy trafia wymienny wkład filtra, który po zużyciu można wyjąć i zastąpić nowym. Model 323E SA wyróżnia się wysoką sprawnością i wydajnością, a zastosowane w nim rozwiązania konstrukcyjne pomagają chronić środowisko naturalne. To maszyna, która powstała z myślą o przyszłych pokoleniach. 14

15 Dane techniczne koparki hydraulicznej 323E SA Silnik Układ napędowy Poziom hałasu Model silnika Cat C6.6 ACERT Moc znamionowa silnika 121 kw ISO Moc znamionowa silnika 165 KM ISO (jednostki metryczne) Moc znamionowa silnika 162 KM ISO (jednostki angielskie) Średnica cylindra 105 mm Skok tłoka 127 mm Pojemność skokowa 6,6 l Masy Masa minimalna Masa maksymalna Układ hydrauliczny kg kg Główny układ hydrauliczny 428 l/min maks. natężenie przepływu (łącznie) Mechanizm obrotu maks. 214 l/min natężenie przepływu Ciśnienie maksymalne osprzęt / kpa Ciśnienie maksymalne jazda kpa Ciśnienie maksymalne obrót kpa Obwód sterujący 24,3 l/min maksymalny przepływ Obwód sterujący 3920 kpa maksymalne ciśnienie Siłownik wysięgnika średnica 120 mm Siłownik wysięgnika skok 1260 mm Siłownik ramienia średnica 140 mm Siłownik ramienia skok 1504 mm Siłownik łyżki 1 średnica 120 mm Siłownik łyżki 1 skok 1104 mm Maksymalna prędkość jazdy Maksymalna siła uciągu Mechanizm obrotu Prędkość obrotu Moment obrotowy układu obracania 5,9 km/h 190 kn Objętości cieczy eksploatacyjnych Pojemność zbiornika paliwa Układ chłodzenia Olej silnikowy (wraz z filtrem) Mechanizm obrotu Zwolnica (każda) Układ hydrauliczny (ze zbiornikiem) Zbiornik oleju hydraulicznego Gąsienice Liczba nakładek (po każdej stronie) Liczba rolek gąsienicy (po każdej stronie) Liczba rolek prowadzących (po każdej stronie) 11,5 obr./min 61,8 knm 310 l 30 l 23 l 8 l 8 l 260 l 135 l ISO 6396 Poziom hałasu na 71 d(a) stanowisku operatora ISO 6395 Poziom hałasu na 103 d(a) zewnątrz maszyny Poziom hałasu na stanowisku operatora pomiar poziomu hałasu na stanowisku operatora został przeprowadzony według wytycznych normy ISO 6394:1998, dla prawidłowo zamontowanych i serwisowanych kabin firmy Caterpillar, przy zamkniętych drzwiach i oknach. Poziom hałasu zewnętrznego pomiar poziomu hałasu na zewnątrz maszyny został przeprowadzony według wytycznych dyrektywy 2004/14/WE. Podczas długotrwałej pracy przy otwartej lubnieprawidłowo serwisowanej kabinie albo w środowisku o dużym natężeniu hałasu niezbędne może być stosowanie ochronników słuchu. Normy Hamulce ISO Kabina z konstrukcją FOGS ISO Kabina z konstrukcją ROPS ISO

16 Dane techniczne koparki hydraulicznej 323E SA Wymiary modelu 323E SA Wszystkie wymiary są orientacyjne Wysięgnik długi 5,7 m Wysięgnik dwuczęściowy (VA) Ramię R2.91 R2.51 R1.9C2 R2.51 mm mm mm mm 1 Wysokość transportowa bez barierki* Wysokość transportowa z barierką Wysokość transportowa z górną osłoną, bez barierki Długość transportowa Promień obrotu rufy Długość do środka rolek Podwozie specjalne Alpine do terenów górskich Długość gąsienicy Podwozie specjalne Alpine do terenów górskich Prześwit Podwozie długie Podwozie specjalne Alpine do terenów górskich Rozstaw gąsienic Podwozie specjalne Alpine do terenów górskich Szerokość transportowa Podwozie specjalne Alpine do terenów górskich Nakładki 550 mm do modelu SA Wysokość kabiny Wysokość kabiny z górną osłoną Prześwit przeciwwagi** * Z uwzględnieniem wysokości występów nakładki. ** ez wysokości występów nakładki. 16

17 Zakresy robocze modelu 323E SA Wszystkie wymiary są orientacyjne. Metry R R R1.9C Metry Metry R Metry Wysięgnik długi 5,7 m Wysięgnik dwuczęściowy (VA) Ramię R2.91 R2.51 R1.9C2 R2.51 mm mm mm mm 1 Maksymalna głębokość kopania Maksymalny zasięg na poziomie podłoża Maksymalna wysokość cięcia Maksymalna wysokość załadowywania Minimalna wysokość załadowywania Maksymalna głębokość wybierania z wykopu z płaskim dnem o dł mm Maksymalna głębokość kopania w pionowej ścianie

18 Dane techniczne koparki hydraulicznej 323E SA Masa eksploatacyjna modelu 323E SA i nacisk na podłoże Wysięgnik długi HD 5,7 m 550 mm Potrójne ostrogi przeciwślizgowe R2.91 ES ,0 R2.51 ES ,8 R1.9C2 HD ,8 Wysięgnik długi ES 5,7 m R2.51 ES ,5 Wysięgnik dwuczęściowy (VA) R2.51 ES ,4 kg kpa Masa głównych podzespołów modelu 323E SA kg Maszyna bazowa (z siłownikiem wysięgnika, bez przeciwwagi, przedniego układu zawieszenia osprzętu i gąsienic) Podwozie długie, potrójne ostrogi przeciwślizgowe 550 mm 8340 Przeciwwaga 4,4 t 4400 Wysięgnik (w tym przewody, sworznie i siłownik ramienia) Wysięgnik długi HD 5,7 m 1720 Wysięgnik długi ES 5,7 m 2010 Wysięgnik dwuczęściowy (VA) 2580 Ramię (w tym przewody, sworznie i siłownik łyżki) R2.91 ES 840 R2.51 ES 770 R1.9 C2 740 Nakładki gąsienic (podwozie długie/ na dwie gąsienice) Potrójna ostroga przeciwślizgowa 550 mm 3090 Szybkozłącze Dedykowane 250 Wszystkie podane masy, z wyjątkiem mas szybkozłączy i łyżek, zostały zaokrąglone do pełnych 10 kg. Podana masa maszyny bazowej obejmuje masę ciała operatora ważącego 75 kg, zbiornik paliwa napełniony w 90% i podwozie wyposażone w osłonę środkową. 18

19 Siły przenoszone przez łyżkę i ramię modelu 323E SA Wysięgnik długi Wysięgnik dwuczęściowy (VA) 5,7 m Łyżka typu 1 Łyżka typu C2 Łyżka typu 1 Ramię R2.91 R2.51 R1.9C2 R2.51 kn kn kn kn Model standardowy (GD) Siła kopania łyżki (ISO) 140,5 140,5 178,9 140,5 Siła kopania ramienia (ISO) 106,7 118,2 147,9 118,2 Model standardowy (GD) o zwiększonej pojemności Siła kopania łyżki (ISO) 139,4 139,4 174,1 139,4 Siła kopania ramienia (ISO) 106,2 117,7 145,5 117,7 O dużej obciążalności (HD) Siła kopania łyżki (ISO) 140,2 140,2 178,7 140,2 Siła kopania ramienia (ISO) 106,6 118,1 147,8 118,1 O dużej obciążalności Power Siła kopania łyżki (ISO) 194,9 Siła kopania ramienia (ISO) 149,7 O zwiększonej obciążalności (SD) Siła kopania łyżki (ISO) 178,5 Siła kopania ramienia (ISO) 147,7 Łyżka typu 1 do CW-40 Łyżka typu 1 Łyżka typu C2 Łyżka typu 1 Model standardowy (GD) Siła kopania łyżki (ISO) 127,7 127,7 162,9 127,7 Siła kopania ramienia (ISO) 103,2 114,0 140,6 114,0 O dużej obciążalności (HD) Siła kopania łyżki (ISO) 127,4 127,4 127,4 Siła kopania ramienia (ISO) 103,1 113,8 113,8 Łyżka typu 1 do CW-40S Łyżka typu 1 Łyżka typu C2 Łyżka typu 1 Model standardowy (GD) Siła kopania łyżki (ISO) 127,7 127,7 127,7 Siła kopania ramienia (ISO) 103,2 114,0 114,0 O dużej obciążalności (HD) Siła kopania łyżki (ISO) 127,4 127,4 171,8 127,4 Siła kopania ramienia (ISO) 103,1 113,8 144,8 113,8 19

20 Dane techniczne koparki hydraulicznej 323E SA Udźwig wysięgnika długiego modelu 323E SA Wysokość sworznia łyżki Udźwig przy maksymalnym zasięgu Udźwig z przodu maszyny Udźwig z boku maszyny Wysięgnik 5,7 m HD Przeciwwaga 4,4 t Łyżka brak Ramię R2.51 ES Nakładki 550 mm z potrójną ostrogą przeciwślizgową, Tryb zwiększonego udźwigu włączony nakładki Alpine 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *5050 *5050 5,67 6,0 m kg * * ,87 4,5 m kg *7350 *7350 * * * ,59 3,0 m kg * * * ,97 1,5 m kg * * * ,05 Poziom podłoża kg * ,84-1,5 m kg * * ,32-3,0 m kg * * * * ,40-4,5 m kg * * ,88 Wysięgnik 5,7 m ES Przeciwwaga 4,4 t Łyżka brak Ramię R2.51 ES Nakładki 550 mm z potrójną ostrogą przeciwślizgową, Tryb zwiększonego udźwigu włączony nakładki Alpine 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *5050 *5050 5,67 6,0 m kg * * ,87 4,5 m kg *7250 *7250 * * * ,59 3,0 m kg * * * ,97 1,5 m kg * * * ,05 Poziom podłoża kg * ,84-1,5 m kg * * ,32-3,0 m kg * * * * ,40-4,5 m kg * * ,88 * Ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007, dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Wartości udźwigu dotyczą maszyny stojącej na twardym podłożu zapewniającym jednolite podparcie. Przy przenoszeniu lub podnoszeniu ładunków z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 20

21 Udźwig wysięgnika długiego modelu 323E SA Wysokość sworznia łyżki Udźwig przy maksymalnym zasięgu Udźwig z przodu maszyny Udźwig z boku maszyny Wysięgnik 5,7 m HD Przeciwwaga 4,4 t Łyżka brak Ramię R2.91 ES Nakładki 550 mm z potrójną ostrogą przeciwślizgową, Tryb zwiększonego udźwigu włączony nakładki Alpine 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg * *4200 *4200 6,22 6,0 m kg * * ,33 4,5 m kg * * * ,01 3,0 m kg * * * * ,36 1,5 m kg * * * ,44 Poziom podłoża kg *6750 *6750 * * ,24-1,5 m kg *7250 *7250 * * * ,75-3,0 m kg * * * * * * ,89-4,5 m kg * * * ,51 Wysięgnik 5,7 m HD Przeciwwaga 4,4 t Łyżka brak Ramię R1.9C2 HD Nakładki 550 mm z potrójną ostrogą przeciwślizgową, Tryb zwiększonego udźwigu włączony nakładki Alpine 3,0 m 4,5 m 6,0 m m 7,5 m kg *6800 *6800 4,83 6,0 m kg * * ,20 4,5 m kg * * * ,00 3,0 m kg * * ,40 1,5 m kg * ,49 Poziom podłoża kg * ,26-1,5 m kg * * ,69-3,0 m kg * * * ,68 * Ładowność jest ograniczona przez układ hydrauliczny, a nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007, dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Wartości udźwigu dotyczą maszyny stojącej na twardym podłożu zapewniającym jednolite podparcie. Przy przenoszeniu lub podnoszeniu ładunków z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 21

22 Dane techniczne koparki hydraulicznej 323E SA Udźwig wysięgnika dwuczęściowego modelu 323E SA Wysokość sworznia łyżki Udźwig przy maksymalnym zasięgu Udźwig z przodu maszyny Udźwig z boku maszyny Wysięgnik dwuczęściowy (VA) Przeciwwaga 4,4 t Łyżka brak Ramię R2.51 ES Nakładki 550 mm z potrójną ostrogą przeciwślizgową, Tryb zwiększonego udźwigu włączony nakładki Alpine 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 9,0 m kg *6100 *6100 4,24 7,5 m kg *6850 *6850 * * ,14 6,0 m kg *7850 *7850 *6750 *6750 *4750 *4750 * ,26 4,5 m kg * * *6650 *6650 * * * ,95 3,0 m kg *9550 *9550 *6500 *6500 * * * ,31 1,5 m kg *6500 *6500 * * * * ,39 Poziom podłoża kg *9600 *9600 *6400 *6400 * * ,18-1,5 m kg * * * * * * * * ,69-3,0 m kg * * * * * * ,69-4,5 m kg * * ,77 * Informuje, że ładowność jest ograniczona przez układ hydrauliczny, nie przez obciążenie destabilizujące. Powyższe wartości są zgodne z normą ISO 10567:2007, dla koparek hydraulicznych. Nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego. Od wartości udźwigów należy odjąć ciężar osprzętu do podnoszenia. Wartości udźwigu dotyczą maszyny stojącej na twardym podłożu zapewniającym jednolite podparcie. Wartości dla siłownika wysięgnika dwuczęściowego (VA) są zmienne. Przy przenoszeniu lub podnoszeniu ładunków z wykorzystaniem mocowania osprzętu roboczego udźwig maszyny może być inny. Źródłem szczegółowych informacji dotyczących danej maszyny jest wyłącznie Instrukcja obsługi i konserwacji. 22

23 Przewodnik ofertowy po osprzęcie roboczym do modelu 323E SA* Typ wysięgnika O dużej obciążalności (HD) R5.7 Do ciężkich prac (ES) R5.7 Wysięgnik dwuczęściowy (VA) Wielkość ramienia ES R2.9 ES R2.5 ES R2.9 HD R2.5 Młot hydrauliczny H115Es H115Es H115Es H115Es H120Es H120Es H120Es H120Es H130Es H130Es H130Es H130Es Narzędzie wieloczynnościowe MP15 MP15 MP15 MP15 Kruszarka P315 P315 P315 P315 Rozdrabniacz P215 P215 P215 P215 Chwytak do sortowania i prac wyburzeniowych G315 G315 G315 G315 G320 Nożyce do złomu i wyburzeń S320 S320 S320 S320 S325** S325** S325** S325** S340*** S340*** Płyta zagęszczająca wibracyjna CVP110 CVP110 CVP110 CVP110 Chwytak zaciskowy G120 G130 G120 G130 G120 G130 G120 G130 Zrywaki Dedykowane szybkozłącze Jest to osprzęt roboczy do modelu 323E. Informacje umożliwiające prawidłowe dobranie osprzętu roboczego można uzyskać u dealera Cat. *** Dobranie odpowiedniego osprzętu roboczego wymaga uwzględnienia konfiguracji koparki. Informacje umożliwiające prawidłowe dobranie osprzętu roboczego można uzyskać u dealera Cat. ** Tylko złącze ze sworzniem. *** Montaż na wysięgniku. *** Montaż na wysięgniku, wyłącznie do pracy z przodu. 23

24 Dane techniczne koparki hydraulicznej 323E SA Specyfikacje i informacje o zgodności łyżek do modelu 323E SA Układ zawieszenia osprzętu Szerokość Pojemność Masa Napełnienie mm m3 kg % 600 0, , , , , Wysięgnik długi (HD) Wysięgnik długi (ES) Wysięgnik dwuczęściowy (VA) R2.9 ES R2.5 ES R1.9 C HD R2.5 ES R2.5 ES ez szybkozłącza Model standardowy (GD) O dużej obciążalności (HD) O zwiększonej obciążalności (SD) O bardzo dużym zasięgu (SLR) , , , , , , % SLR 813 0, SLR , Maksymalne obciążenie na sworzniu (ładunek + łyżka) kg Z szybkozłączem (CW40, CW40s) Model standardowy (GD) O dużej obciążalności (HD) O zwiększonej obciążalności (SD) 600 0, , , , , , , , , , % Maksymalne obciążenie na złączu osprzętu (ładunek + łyżka) Powyższe wartości są zgodne z normą EN474, dla koparek hydraulicznych, i nie przekraczają 87% udźwigu układu hydraulicznego ani 75% obciążenia destabilizującego z przednim układem zawieszenia osprzętu całkowicie wysuniętym na poziomie podłoża i przy złożonej łyżce. kg Maksymalna gęstość materiału: 2100 kg/m3 Pojemność na podstawie normy ISO kg/m3 Masy łyżek ze standardowymi nakładkami zębów kg/m kg/m³ Firma Caterpillar zaleca używanie odpowiedniego osprzętu roboczego, ponieważ dzięki temu użytkownik może optymalnie wykorzystać możliwości produktu. Używanie osprzętu roboczego, w tym również łyżek, który nie został zatwierdzony przez firmę Caterpillar, może być przyczyną spadku wydajności, sprawności, stabilności, niezawodności i trwałości sprzętu. Osprzęt roboczy zatwierdzony przez firmę Caterpillar spełnia wszystkie wymagane parametry w zakresie mas, wymiarów, natężenia przepływu, ciśnienia czynnika roboczego itp. Nieprawidłowe użytkowanie osprzętu roboczego może doprowadzić do jego odkształcenia i/lub uszkodzenia, a nadmierne obciążanie maszyny może ponadto skrócić trwałość wysięgnika i ramienia. 24

25 Wyposażenie standardowe modelu 323E SA Wyposażenie standardowe może ulec zmianie. Szczegółowe informacje można uzyskać u dealera Cat. SILNIK Silnik wysokoprężny C6.6 Możliwość zasilania paliwem biodiesel Zgodność z wymogami europejskiej normy emisji spalin Stage III Możliwość pracy na wysokościach do 2300 m n.p.m. Elektryczna pompa zasilająca (pompa ssąca) Automatyczna regulacja prędkości obrotowej silnika Tryb ekonomiczny i maksymalnej wydajności Dwie prędkości jazdy Równoległy układ chłodzenia (odchylana chłodnica ATAAC i odchylany skraplacz klimatyzacji) Filtr powietrza z pierścieniem uszczelniającym Filtr główny z separatorem wody; przełącznik wskaźnika separatora wody Zestaw ułatwiający rozruch w niskich temperaturach, do -18 C Filtr siatkowy paliwa w przewodach paliwowych Filtr wstępny paliwa Filtr dokładnego oczyszczania paliwa Elektryczna pompa zasilająca układu paliwowego z automatycznym odcięciem UKŁAD HYDRAULICZNY Układ odzysku oleju z obwodu wysięgnika i ramienia Zawór zmiany kierunku przepływu tłumiący ruch obrotowy Automatyczny hamulec postojowy mechanizmu obrotu Filtr powrotny oleju hydraulicznego, o wysokiej wydajności Możliwość zamontowania dodatkowego zaworu wysokiego ciśnienia oraz zaworu średniego ciśnienia i zaworu szybkozłącza Możliwość zamontowania dodatkowej pompy obwodu hydraulicznego Możliwość zamontowania zaworu kontrolującego opuszczanie wysięgnika oraz opuszczanie ramienia Możliwość stosowania oleju hydraulicznego Cat io KAINA Kabina hermetyczna z systemem utrzymywania nadciśnienia Pakiet lusterek Przesuwna szyba górna w drzwiach kabiny (po lewej stronie) Młotek do wybicia szyby w sytuacji awaryjnej Demontowalna szyba dolna i uchwyt do przechowywania w kabinie Wieszak na ubranie Uchwyt na napoje Schowek na literaturę fachową Dwa głośniki stereofoniczne Schowek do przechowywania pojemnika na żywność lub skrzynki narzędziowej Kolorowy wyświetlacz ciekłokrystaliczny pokazujący komunikaty ostrzegawcze, powiadomienia o konieczności wymiany filtra/płynu i informacje o czasie pracy Regulowany podłokietnik Konsole joysticków z regulacją wysokości Dźwignia ustawienia neutralnego (blokady) wszystkich elementów sterowania Pedały sterowania jazdą z demontowalnymi dźwigniami Możliwość zamontowania dwóch dodatkowych pedałów Dwa gniazda zasilające, łącznie 10 A Przednia szyba górna ze szkła wielowarstwowego, szyby ze szkła hartowanego w pozostałych oknach Osłona przeciwsłoneczna Wycieraczka i spryskiwacz przedniej szyby Filtr wstępny powietrza PODWOZIE Smarowane ogniwa gąsienic GLT2, uszczelnienia wykonane z żywicy Ucho do holowania na ramie głównej UKŁAD ELEKTRYCZNY Alternator 80 A ezpiecznik automatyczny Możliwość podłączenia obrotowego światła ostrzegawczego do układu elektrycznego OŚWIETLENIE Światło na wysięgniku z funkcją opóźnienia czasowego Światła zewnętrzne w schowku Światła robocze, zamontowane na kabinie, z funkcją opóźnienia czasowego EZPIECZEŃSTWO System zabezpieczeń Cat z jednym kluczykiem Zamek w drzwiach Zamykane kluczykiem korki wlewu paliwa i zbiornika oleju hydraulicznego Zamykany kluczykiem schowek zewnętrzny/ skrzynka narzędziowa Klakson dźwiękowy/ostrzegawczy Dodatkowy wyłącznik silnika Otwierane okno dachowe alternatywne wyjście ewakuacyjne Kamera tylna TECHNOLOGIE System Product Link 25

26 Wyposażenie opcjonalne modelu 323E SA Wyposażenie opcjonalne może ulec zmianie. Szczegółowe informacje można uzyskać u dealera Cat. SILNIK Zestaw ułatwiający rozruch w niskich temperaturach, do -32 C Osłona chłodnicy UKŁAD HYDRAULICZNY Dodatkowy obwód Linie hydrauliczne wysięgnika i ramienia Linia hydrauliczna wysokiego ciśnienia Linia hydrauliczna średniego ciśnienia Obwód szybkozłącza Cat przystosowany do wysokiego i średniego ciśnienia Elektroniczne urządzenie sterujące, 1/2P, obwód z jednostronnym przepływem Elektroniczne urządzenie sterujące (wspólne), 1/2P, obwód ze wspólnym przepływem KAINA Fotel z wysokim oparciem, zawieszeniem pneumatycznym i podgrzewaniem Fotel z wysokim oparciem, zawieszeniem pneumatycznym, podgrzewaniem oraz wentylacją Alarm jazdy Przełącznik nożny po lewej stronie Pedał sterowania jazdą PODWOZIE Osłona, na całej długości Osłona sekcji środkowej prowadnic gąsienic PRZEDNI UKŁAD ZAWIESZENIA OSPRZĘTU Szybkozłącze Zawieszenie łyżki typu 1, z uchem do podnoszenia Zawieszenie łyżki typu C2, z uchem do podnoszenia Wysięgnik długi 5,7 m HD i ES Ramię do ciężkich prac ES 2,5 m Ramię do ciężkich prac ES 2,9 m Ramię o dużej wytrzymałości HD 1,9 m EZPIECZEŃSTWO System zabezpieczenia maszyny Cat MSS (zapobiegający kradzieży) TECHNOLOGIE System sterowania maszyną Cat (Cat Grade Control) pomiar głębokości i nachylenia 26

27 Uwagi 27
