1 NOWOŚĆ 3CX/4CX Koparko-Ładowarka Koparko-ładowarka 3CX/4CX ECO

2 po co Iść na kompromisy? Nowe koparko-ładowarki JCB zostały stworzone z myślą o bezkompromisowej produktywności. Gama tych maszyn jest owocem 60 lat doświadczenia w zakresie konstrukcji maszyn budowlanych oraz, przede wszystkim, naszej filozofii rozwiązań o zwiększonej wydajności. W rezultacie, nasze nowe maszyny koparko-ładowarki zostały wyposażone w mnóstwo innowacyjnych rozwiązań poprawiających osiągi, wygodę, bezpieczeństwo i wydajność w tym w nowy, wielokrotnie nagradzany silnik EcoMAX Stage III. Silnik EcoMAX spełnia wymogi przepisów Stage IIIB, bez konieczności stosowania układu filtrowania cząstek stałych w silnika Diesla ani systemu selektywnej redukcji katalitycznej. W związku z tym niewielki rozmiar jednostki napędowej wpływa na niezrównaną poprawę widoczności i możliwości manewrowych. Krótko mówiąc najpopularniejsze na świecie koparko-ładowarki po raz kolejny redefiniują pojęcie produktywności. NOWE DROGOWE Podkładki pod łyżkę ładowarkową zapobiegają uszkodzeniom podłoża NOWA POMPA O ZMIENNEJ OBJĘTOŚCI PRZEPŁYWU OSZCZĘDNOŚĆ PALIWA DO 6% Zwiększenie momentu obrotowego nawet o 6% POPRAWA WARTOŚCI SIŁY POCIĄGOWEj nowe wysoko wydajne silniki sterowane elektronicznie oszczędność paliwa nawet o 5%

3 Powered by nowy hydrauliczny system mocowania w pełni automatyczny, szybki i bezpieczny TECHNOLOGIA TORQUELOCK STANDARD W MODELU 3CX CONTRACTOR OSZCZĘDNOŚĆ PALIWA NAWET DO 25% Nowe wersje silników: 55 kw (74 KM), 68 kw (91 KM) ORAZ 81 kw (109 KM) W zależności od wymaganych osiągów i wydajności CAŁKOWICIE NOWY elektroniczny SYSTEM ZARZĄDZANIA PRACĄ SILNIKA BEZ CODZIENNEj KONTROLI, SYSTEM ZARZĄDZANIA ZUŻYCIEM PALIWA NOWY UKŁAD powerslide szybkie, proste przemieszczanie NOWE FUNKCJE SYSTEMU LIVELINK ZDALNE MONITOROWANIE PRACY SILNIKA, ZDALNE ZARZĄDZANIE ZUŻYCIEM PALIWA

4 EcoMAX: bezkompromisowo zaprojektowany.

5 Brak układu oczyszczania gazów spalinowych Usunięcie układu oczyszczania gazów spalinowych sprawiło, że silniki EcoMAX mają niewielki rozmiar. Gwarantuje to lepszą widoczność i lepsze możliwości manewrowe, a poza tym, potrzebny jest tylko jeden rodzaj paliwa. Powered by Większa oszczędność paliwa Silniki EcoMAX zużywają 5-10% mniej paliwa, niż silniki Tier 3 tym samym są bardziej ekonomiczne. Oszczędność oleju Ponieważ silniki EcoMAX nie wymagają oczyszczania gazów spalinowych, nie jest również konieczne stosowanie odpornych na działanie wysokich temperatur olejów smarowych. Uproszczone serwisowanie Większość silników Tier 4i wyposażona jest w układ filtrowania cząstek stałych w silnika Diesla (DPF) lub system selektywnej redukcji katalitycznej (SCR), co wiąże się z koniecznością dodatkowej kontroli poziomu płynu AdBlue. Z silnikami EcoMAX to już przeszłość. Możliwość stosowania paliw różnej klasy Innowacyjna opcja rekalibracji umożliwia silnikom EcoMAX pracę na paliwach gorszej jakości. Oznacza to, że po zakończeniu użytkowania nasze najnowsze koparko-ładowarki mogą być odsprzedawane w wielu krajach, co stanowi o zwiększeniu ich wartości dodanej. Wysoki moment obrotowy przy niskich obrotach Silnik EcoMAX pracuje z wysokim momentem obrotowym już przy 1200 obr./min, aby zagwarantować najlepszą pracę układu przeniesienia napędu i układu hydraulicznego, wpływając na wydajność zużycia paliwa. Idealna harmonia Silnik EcoMAX został zaprojektowany, przetestowany i zbudowany przez JCB, aby doskonale współpracował z osiami i przekładniami JCB. Pozwala to na optymalizację pracy układu napędowego i układu hydraulicznego. Dowiedziona niezawodność Silniki JCB zostały wielokrotnie wypróbowane i przetestowane. Od 2004 roku nasza firma wyprodukowała silników DIESELMAX, a nasze najnowsze jednostki napędowe zostały poddane testom przez godzin w 70 różnych maszynach, w pełnej gamie zastosowań i warunków roboczych. Ulepszone filtry Udoskonalony silnik i ulepszony filtr ograniczają zużycie i wydłużają żywotność silników EcoMAX.

6 Nowe opcje: po co iść na kompromisy?

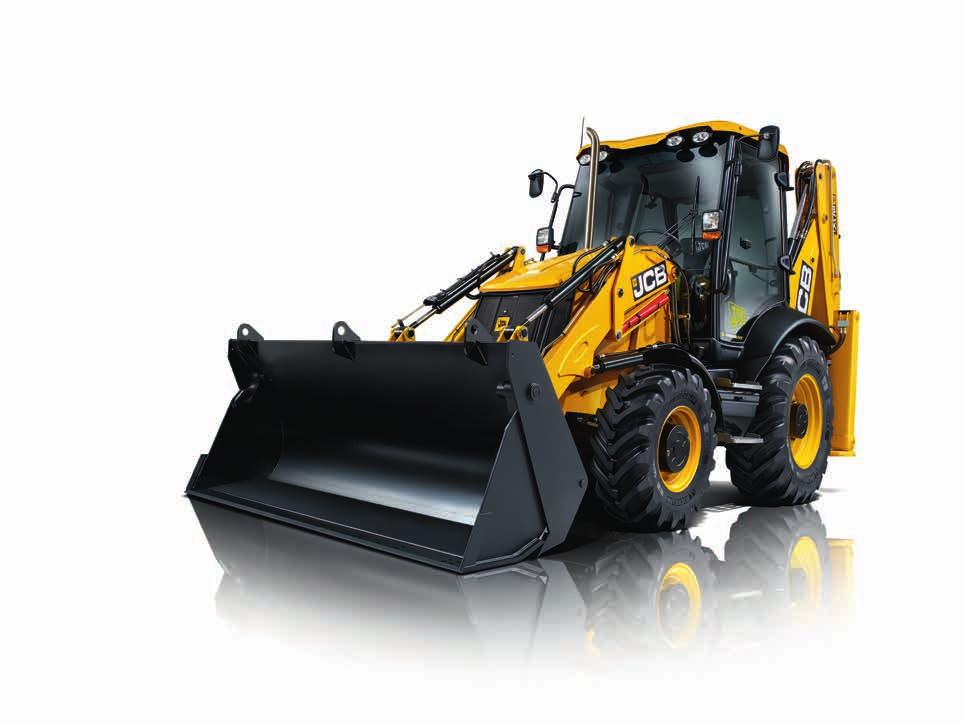

7 Nowe drogowe podkładki pod łyżkę ładowarkową 3 Codzienne zaglądanie pod maskę to już przeszłość 5 Nowy ulepszony układ Powerslide wyposażony 7 Najlepsza wydajności ładowania, produktywności zapobiegają uszkodzeniu nawierzchni a tym samym eliminują konieczność przeprowadzania kosztownych napraw. silnik kontrolowany jest automatycznie za pośrednictwem elektronicznego systemu zarządzania pracą silnika CANBUS. został w większy i potężniejszy przesuw hydrauliczny, który umożliwia szybkie i bezproblemowe przemieszczanie ramienia koparkowego. i efektywności osiągana dzięki silnikowi EcoMAX czyli: 81 kw (109 KM) mocy oraz 516 Nm momentu obrotowego. 2 Nowy hydrauliczny system mocowania JCB sprawia, 4 Nowa wysokowydajna pompa o zmiennej 6 Większa, niż kiedykolwiek wcześniej, siła pociągowa 8 Nowe osłony tylnych świateł. że wymiana osprzętu jest szybka, bezpieczna i zgodna z wytycznymi odnośnych rozporządzeń. objętości przepływu skraca cykle, oszczędza paliwo i w przypadku maszyn obsługiwanych ręcznie ułatwia kontrolę, dzięki lżejszej pracy dźwigni. dzięki zarządzaniu mocą nowej pompy o zmiennej objętości przepływu i nowemu silnikowi EcoMAX. 9 Cicha praca najniższy poziom hałasu przy 55 kw (74 KM).

8 Moc: po co iść na kompromisy?

9 Osie i układ przeniesienia napędu JCB zostały 3 Nasze wysięgniki są wytwarzane w procesie 5 Wsiadanie do koparko-ładoawarek JCB jest łatwe 7 Zbiornik paliwa z tworzywa sztucznego jest zaprojektowane z myślą o obciążeniu roboczym przez godzin. 2 Osie koparko-ładowarki zostały tak skonstruowane aby sprostać wielkim obciążeniom. Wartość obciążenia statycznego dla tylnej osi wynosi kg, a obciążenia dynamicznego kg. wyżarzania odprężającego; podgrzewając przez ponad 16 godzin do 650 C materiał, z którego wysięgnik zostanie wyprodukowany, zyskujemy pewność, że metal jest równomiernie rozgrzany, co dwukrotnie wydłuża żywotność wysięgnika. 4 Użyte materiały testujemy, wystawiając je na wpływ ekstremalnych temperatur, związków chemicznych, soli, oleju i światła. W ten sposób wiemy, że będą funkcjonowały nawet w najgorszych warunkach roboczych. i bezpieczne, dzięki dużym uchwytom, szeroko otwierającym się drzwiom oraz schodkom wykonanym z kratownicy zapobiegającej gromadzeniu się zabrudzeń. 6 Sztywność i zabezpieczenie przewodów gwarantują płaskie ramiona ładowarki formowane w kształcie litery D. odporny na rdzę ochrona przed tworzeniem się rdzy jest jednocześnie ochroną układ wtrysku paliwa. 8 Jednoczęściowa kompozytowa podłoga kabiny także jest odporna na rdzę; ponadto zostały uformowane w niej kanały odprowadzające wodę. 9 Jednoczęściowe spawane mechanicznie podwozie jest jednocześnie maksymalnie wytrzymałe i lekkie.

10 Wielozadaniowość: po co iść na kompromisy?

11 Unikatowy system TorqueLock JCB jest teraz 4 Samopoziomująca się, 4-częściowe ramię 6 Hamulce ze wspomaganiem JCB pozwalają na 8 OPCJA: Obwód dla narzędzi ręcznych: zwiększona częścią standardowego wyposażenia modeli wyposażonych w silnik o mocy 81 kw (109 KM). W połączeniu z opcjonalną 6-biegową skrzynią Autoshift pozwala on zaoszczędzić nawet do 25% paliwa i skrócić czas przejazdu o 10%. 2 Większy komfort i stabilność system Smooth Ride JCB ogranicza do minimum kołysanie się maszyny podczas jazdy. 3 Szybkie przełączanie łyżki ładowarkowej do pozycji kopania za pomocą dedykowanej funkcji. ładowarkowe automatycznie reguluje łyżką ładowarkową zarówno przy podnoszeniu, jak i opuszczaniu bez potrzeby ręcznego wprowadzania korekt. Gwarantuje one także doskonałą widoczność do przodu, zwłaszcza przy załadunku na wysokość. 5 Dla uzyskania najlepszych możliwych wyników, nasza strategia kompatybilności sprawia, że silniki koparko-ładowarek JCB, układy przeniesienia napędu, tarany hydrauliczne i kabiny idealnie ze sobą współpracują. lekkie i komfortowe hamowanie. 7 OPCJA: Połączenie młota i obwodu dwukierunkowego: większa uniwersalność i kompatybilność osprzętu wymagają optymalnego przepływu. Opcja zapewnia niskie i wysokie natężenie przepływu hydraulicznego o niskim ciśnieniu zwrotnym. uniwersalność maszyny podsiębiernej, poprzez wykorzystanie jej jako źródła zasilania dla narzędzi ręcznych, takich jak wiertnice, przecinaki, a nawet pompy wody. 9 OPCJA: Układ różnicowego ograniczenia poślizgu: dla uzyskania lepszej przyczepności i osiągów oraz redukcji zużycia opon oferujemy opcjonalnie układ różnicowego ograniczenia poślizgu.

12 Komfort: po co iść na kompromisy?

13 Wygoda przede wszystkim Wszystko pod kontrolą Hamowanie bez wysiłku 1 Podgrzewany fotel amortyzowany gwarancja 5 Ergonomiczne, zamontowane przy fotelu drążki 8 Hamulce ze wspomaganiem umożliwiają całodziennego komfortu. * 2 Podgrzewana przednia szyba idealna na umożliwiają doskonałą kontrolę manewrów. ** 6 Pojedynczy drążek łyżki ładowarki ze wydajne i bezpieczne hamowanie, a obsługa hamulca nie wymaga nadmiernej siły. 8 zimne poranki. 3 Wnętrze inspirowane rozwiązaniami z przemysłu motoryzacyjnego dla osiągnięcia jeszcze większej ergonomii. 4 Ekspres do przygotowywania gorących napojów idealny do przygotowania gorącej kawy lub herbaty w czasie długiego dnia pracy. wspomaganiem działa lekko, a jego obsługa jest intuicyjna. * 7 Opcjonalne drążki obsługi ze wspomaganiem są wykorzystywane do manipulowania ramieniem koparkowym i ramieniem ładowarki, gwarantując doskonałą kontrolę oraz większą wygodę i lepszą widoczność. ** 9 Aby jeszcze lepiej wykorzystać to, co nowe koparko-ładowarki JCB mają do zaoferowania, nowy wielofunkcyjny panel kontrolny może wyświetlać informacje o bieżącym i średnim zużyciu paliwa. 10 Nowe komunikaty serwisowe informują operatora o konieczności przeprowadzenia prac serwisowych w związku z błędami, także tymi krytycznymi. 11 Dodatkowe opcje. * Standardowo tylko w pakiecie Advanced EasyControl. ** Standardowo w pakiecie EasyControl i Advanced EasyControl. 11 Wysoka pozycja pedałów hamulców zapewnia redukcję zjawiska tłumienia podczas jazdy drogowej i przenoszenia ładunku oraz oszczędność kosztów wynoszącą nawet do 2%.

14 DANE TECHNICZNE 3CX Masa robocza Moc brutto silnika Głębokość kopania złożone/wysunięte kg kw (KM) m Tryb sterowania 3CX SM 3CX SUPER 3CX SUPER SM 3CX CONTRACTOR (74) 55 (74) lub 68 (91) 68 (91) 68 (91) 81 (109) 4,24 4,25 / 5,46 4,37 4,37 / 5,58 4,24 / 5,46 2WS 2WS 4WS 4WS 2WS 6531 Siła zywania łyżki ładowarkowej kgf Maksymalna pojemność łyżki ładowarkowej m3 1,0 1,0 1,0 1,0 1,0 Maksymalna siła skrawająca lemiesza wewn./zewn. kgf / / / 2729 Maksymalna siła skrawająca łyżki kgf l/min 4CX 4CX SM 4CX SUPER 4CX SUPER SM 4CN (109) 81 (109) 81 (109) 81 (109) 81 (109) 4,32 4,32 / 5,53 4,98 4,98 / 6,14 5,191 4WS 4WS 4WS 4WS 4WS Optymalny przepływ pompy Masa robocza Moc brutto silnika Głębokość kopania złożone/wysunięte kg kw (KM) m Tryb sterowania Siła zywania łyżki ładowarkowej kgf Maksymalna pojemność łyżki ładowarkowej m 1,3 1,3 1,3 1,3 1,3 Maksymalna siła skrawająca lemiesza wewn./zewn. kgf / / kgf l/min Maksymalna siła skrawająca łyżki Optymalny przepływ pompy 3

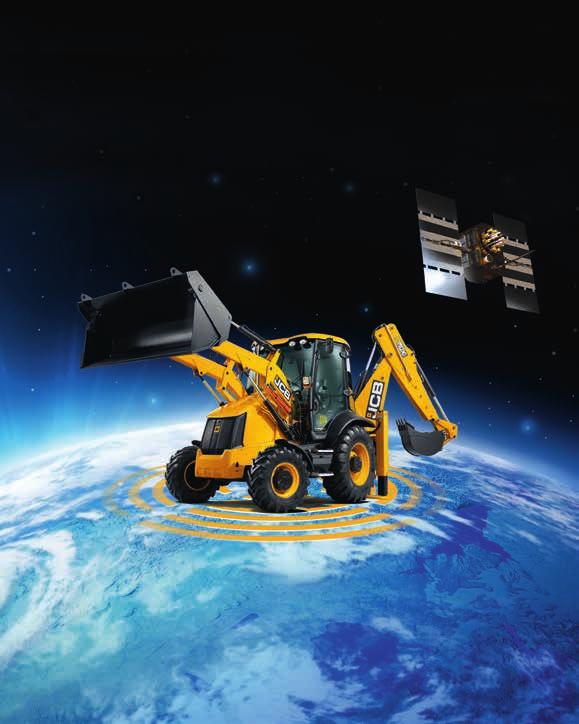

15 LIVELINK, WIEDZA TO POTĘGA LIVELINK, WIEDZA TO POTĘGA System LiveLink JCB to innowacyjne oprogramowanie, które pozwala na zdalne monitorowanie maszyn i zarządzanie nimi on-line, za pośrednictwem poczty lub przez telefon komórkowy. Produktywność i oszczędność monitorowanie okresów przestoju, zdalne monitorowanie pracy silnika oraz informacje o zużyciu paliwa wpływają na oszczędność paliwa; informacje o lokalizacji poprawiają wydajność zarządzania flotą; lepsze zabezpieczenia mogą zredukować koszty ubezpieczenia. Wartość dodana Globalny dział wsparcia klienta firmy JCB szczyci się najwyższą renomą. Bez względu na to, co, i gdzie jest potrzebne, jesteśmy do dyspozycji, aby niezwłocznie zagwarantować, że maszyny naszych klientów pracują, wykorzystując pełnię swojego potencjału Nasz dział wsparcia technicznego służy 2 Ogólnoświatowa sieć magazynów części zamiennych Wydajniejsza konserwacja monitorowanie planu godzinnego, historia konserwacji, komunikaty ostrzegawcze o charakterze krytycznym oraz komunikaty ostrzegawcze dotyczące konserwacji usprawniają planowanie prac konserwacyjnych. Wyższy poziom bezpieczeństwa funkcja geolokalizacji działająca w czasie rzeczywistym pozwala na określanie stref pracy oraz wysyłanie komunikatów ostrzegających o pracy maszyny poza początkowo określonymi ramami czasowymi. Informacje o lokalizacji pomagają w bezpiecznym garażowaniu maszyn. natychmiastową, całodobową pomocą w kwestiach technicznych, natomiast zespół z działu finansowoubezpieczeniowego pozostaje zawsze do dyspozycji, przedstawiając szybkie, elastyczne i konkurencyjne oferty. Pakiet JCB Assetcare to rozszerzone gwarancje i umowy serwisowe, jak również umowy na świadczenie wyłącznie usług serwisowych lub usług naprawy i konserwacji. Bez względu na wybór, członkowie naszych zespołów serwisowych w każdym zakątku świata oferują konkurencyjne stawki za robociznę, przedstawiają niewiążące oferty, jak również zapewniają szybkie i sprawne naprawy gwarancyjne. JCB to kolejny przykład naszej wydajności; dzięki 15 regionalnym centrom jesteśmy w stanie w przeciągu 24 godzin dostarczyć około 95% spośród wszystkich naszych części w dowolne miejsce na świecie. Oryginalne części JCB zostały opracowane z myślą o idealnej kompatybilności z maszyną, gwarantując optymalną wydajność i produktywność.

16 9999/5686 W 01/13 Wydanie 1 (Europa T4i) Koparko-ładowarka 3CX i 4CX ECO Najbliższy dealer maszyn firmy JCB JCB Sales Limited, Rocester, Staffordshire, Wielka Brytania ST14 5JP. Tel.: +44 (0) salesinfo@jcb.com Najnowsze informacje dotyczące naszej gamy produktów są dostępne pod adresem: JCB Sales. Wszystkie prawa zastrzeżone. Żadne części niniejszej publikacji nie mogą być reprodukowane, przechowywane lub przekazywane w jakiejkolwiek formie ani dowolnymi środkami elektronicznymi, mechanicznymi bądź innymi, ani kopiowane bez uzyskania wcześniejszej zgody firmy JCB Sales. Wszystkie zawarte w tej publikacji informacje odnoszące się do masy roboczej, wymiarów, pojemności i innych danych technicznych zostały przedstawione wyłącznie w charakterze informacyjnym i mogą się różnić od rzeczywistych danych technicznych maszyny. Dlatego też nie należy ich traktować jako wartości referencyjnych w celu określenia jakichkolwiek zastosowań. Pomoc i informacje można zawsze uzyskać od dealera maszyn firmy JCB. Firma JCB zastrzega sobie prawo do zmian danych technicznych bez uprzedniego powiadomienia. Zamieszczone w niniejszej dokumentacji ilustracje i specyfikacje mogą dotyczyć wyposażenia opcjonalnego i akcesoriów. Logo JCB stanowi zastrzeżony znak towarowy firmy J C Bamford Excavators Ltd.
