1 R 695 SERIA 2 Super R

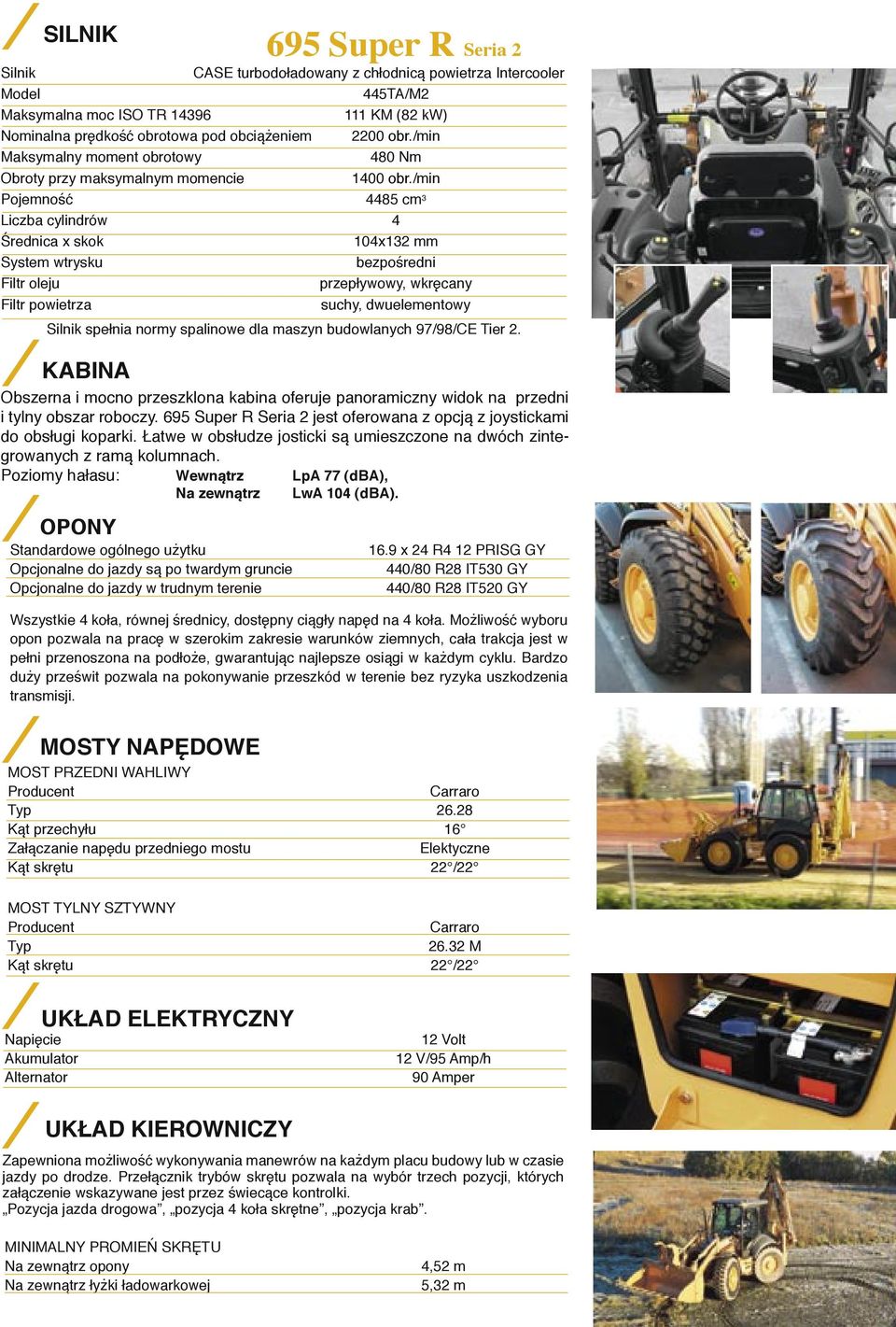

2 SILNIK 695 Super R Seria 2 Silnik CASE turbodoładowany z chłodnicą powietrza Intercooler Model 445TA/M2 Maksymalna moc ISO TR KM (82 kw) Nominalna prędkość obrotowa pod obciążeniem 2200 obr./min Maksymalny moment obrotowy 480 Nm Obroty przy maksymalnym momencie 1400 obr./min Pojemność 4485 cm 3 Liczba cylindrów 4 Średnica x skok 104x13m System wtrysku bezpośredni Filtr oleju przepływowy, wkręcany Filtr powietrza suchy, dwuelementowy Silnik spełnia normy spalinowe dla maszyn budowlanych 97/98/CE Tier 2. KABINA Obszerna i mocno przeszklona kabina oferuje panoramiczny widok na przedni i tylny obszar roboczy. 695 Super R Seria 2 jest oferowana z opcją z joystickami do obsługi koparki. Łatwe w obsłudze josticki są umieszczone na dwóch zintegrowanych z ramą kolumnach. Poziomy hałasu: Wewnątrz LpA 77 (dba), Na zewnątrz LwA 104 (dba). OPONY Standardowe ogólnego użytku Opcjonalne do jazdy są po twardym gruncie Opcjonalne do jazdy w trudnym terenie 16.9 x 24 R4 12 PRISG GY 440/80 R28 IT530 GY 440/80 R28 IT520 GY Wszystkie 4 koła, równej średnicy, dostępny ciągły napęd na 4 koła. Możliwość wyboru opon pozwala na pracę w szerokim zakresie warunków ziemnych, cała trakcja jest w pełni przenoszona na podłoże, gwarantując najlepsze osiągi w każdym cyklu. Bardzo duży prześwit pozwala na pokonywanie przeszkód w terenie bez ryzyka uszkodzenia transmisji. MOSTY NAPĘDOWE MOST PRZEDNI WAHLIWY Producent Carraro Typ Kąt przechyłu 16 Załączanie napędu przedniego mostu Elektyczne Kąt skrętu 22 /22 MOST TYLNY SZTYWNY Producent Carraro Typ M Kąt skrętu 22 /22 UKŁAD ELEKTRYCZNY Napięcie Akumulator Alternator 12 Volt 12 V/95 Amp/h 90 Amper UKŁAD KIEROWNICZY Zapewniona możliwość wykonywania manewrów na każdym placu budowy lub w czasie jazdy po drodze. Przełącznik trybów skrętu pozwala na wybór trzech pozycji, których załączenie wskazywane jest przez świecące kontrolki. Pozycja jazda drogowa, pozycja 4 koła skrętne, pozycja krab. MINIMALNY PROMIEŃ SKRĘTU Na zewnątrz opony Na zewnątrz łyżki ładowarkowej 4,5 5,3

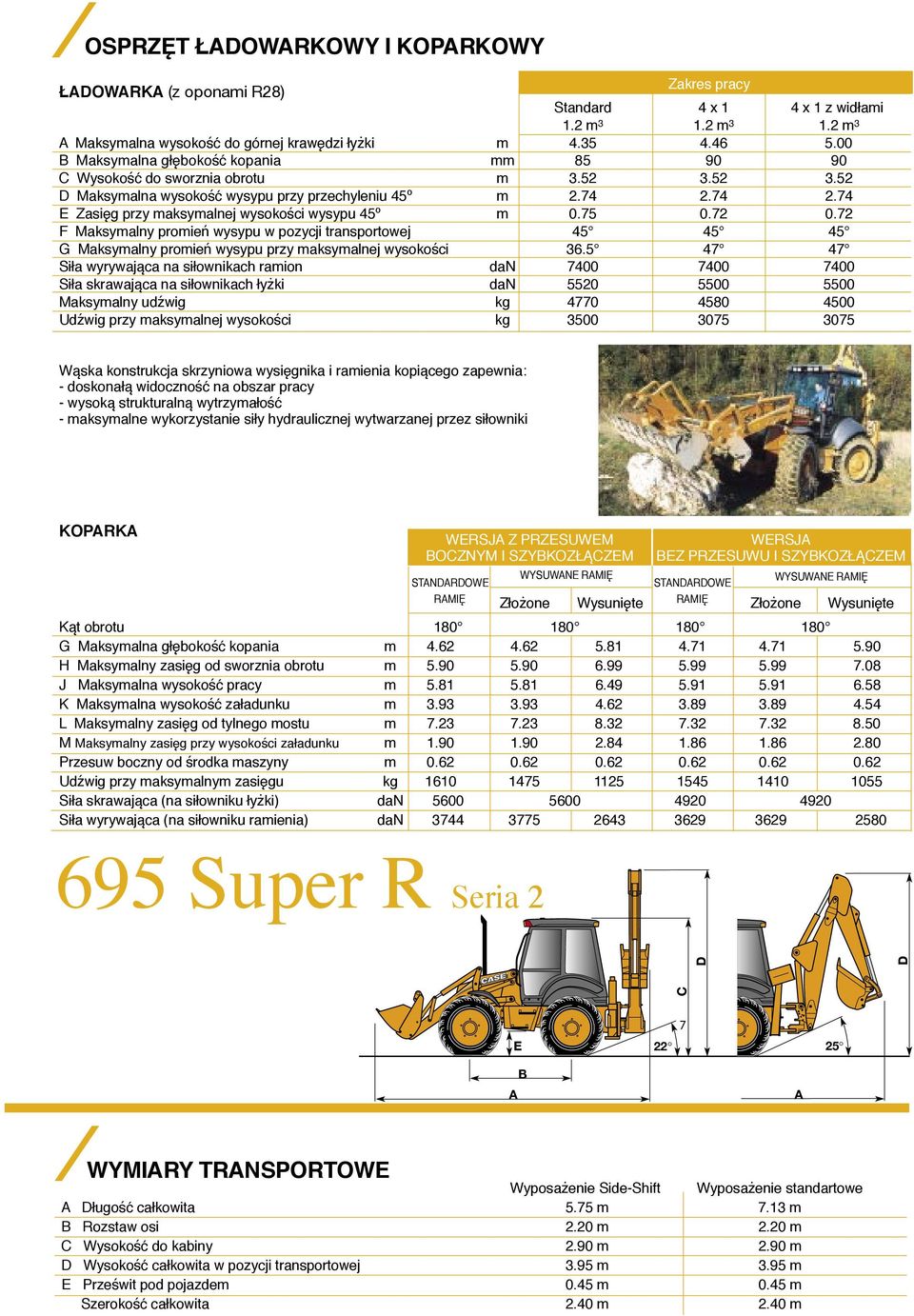

3 OSPRZĘT ŁADOWARKOWY I KOPARKOWY ŁADOWARKA (z oponami R28) Zakres pracy Standard 4 x 1 4 x 1 z widłami A Maksymalna wysokość do górnej krawędzi łyżki m B Maksymalna głębokość kopania mm C Wysokość do sworznia obrotu m D Maksymalna wysokość wysypu przy przechyleniu 45º m E Zasięg przy maksymalnej wysokości wysypu 45º m F Maksymalny promień wysypu w pozycji transportowej G Maksymalny promień wysypu przy maksymalnej wysokości Siła wyrywająca na siłownikach ramion dan Siła skrawająca na siłownikach łyżki dan Maksymalny udźwig kg Udźwig przy maksymalnej wysokości kg Wąska konstrukcja skrzyniowa wysięgnika i ramienia kopiącego zapewnia: - doskonałą widoczność na obszar pracy - wysoką strukturalną wytrzymałość - maksymalne wykorzystanie siły hydraulicznej wytwarzanej przez siłowniki KOPARKA WERSJA Z PRZESUWEM BOCZNYM I SZYBKOZŁĄCZEM STANDARDOWE RAMIĘ WERSJA BEZ PRZESUWU I SZYBKOZŁĄCZEM WYSUWANE RAMIĘ WYSUWANE RAMIĘ STANDARDOWE Złożone Wysunięte RAMIĘ Złożone Wysunięte Kąt obrotu G Maksymalna głębokość kopania m H Maksymalny zasięg od sworznia obrotu m J Maksymalna wysokość pracy m K Maksymalna wysokość załadunku m L Maksymalny zasięg od tylnego mostu m M Maksymalny zasięg przy wysokości załadunku m Przesuw boczny od środka maszyny m Udźwig przy maksymalnym zasięgu kg Siła skrawająca (na siłowniku łyżki) dan Siła wyrywająca (na siłowniku ramienia) dan Super R Seria 2 C D D E B A A WYMIARY TRANSPORTOWE Wyposażenie Side-Shift Wyposażenie standartowe A Długość całkowita 5.75 m 7.1 B Rozstaw osi 2.20 m 2.20 m C Wysokość do kabiny 2.90 m 2.90 m D Wysokość całkowita w pozycji transportowej 3.95 m 3.95 m E Prześwit pod pojazdem 0.45 m 0.45 m Szerokość całkowita 2.40 m 2.40 m

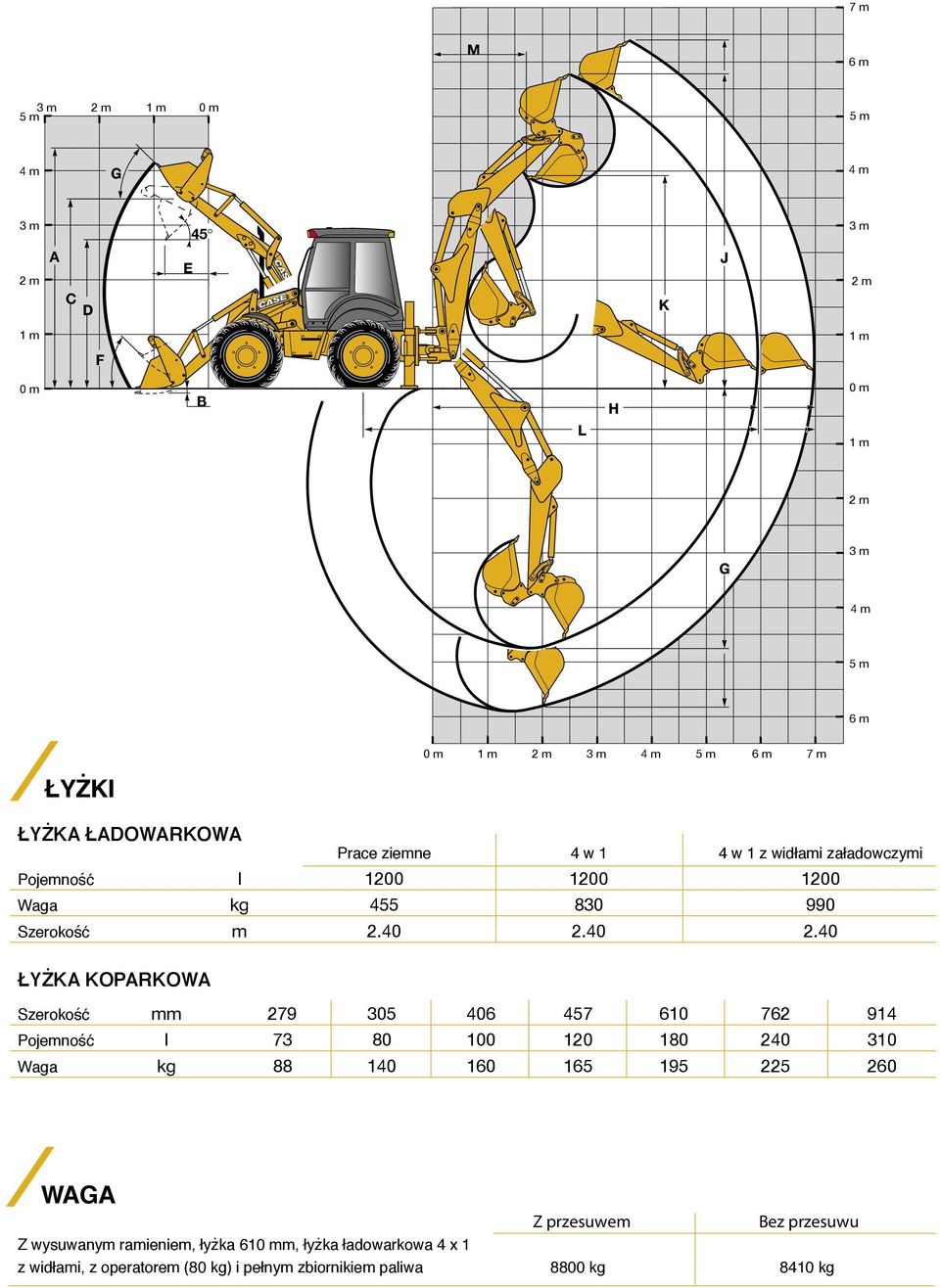

4 7 m M 6 m 5 m 0 m 5 m 4 m G 4 m A C D E 45 K J F 0 m B L H 0 m G 4 m 5 m 6 m ŁYŻKI 0 m 4 m 5 m 6 m 7 m ŁYŻKA ŁADOWARKOWA Prace ziemne 4 w 1 4 w 1 z widłami załadowczymi Pojemność l Waga kg Szerokość m ŁYŻKA KOPARKOWA Szerokość mm Pojemność l Waga kg WAGA Z wysuwanym ramieniem, łyżka 610 mm, łyżka ładowarkowa 4 x 1 z widłami, z operatorem (80 kg) i pełnym zbiornikiem paliwa 8800 kg 8410 kg

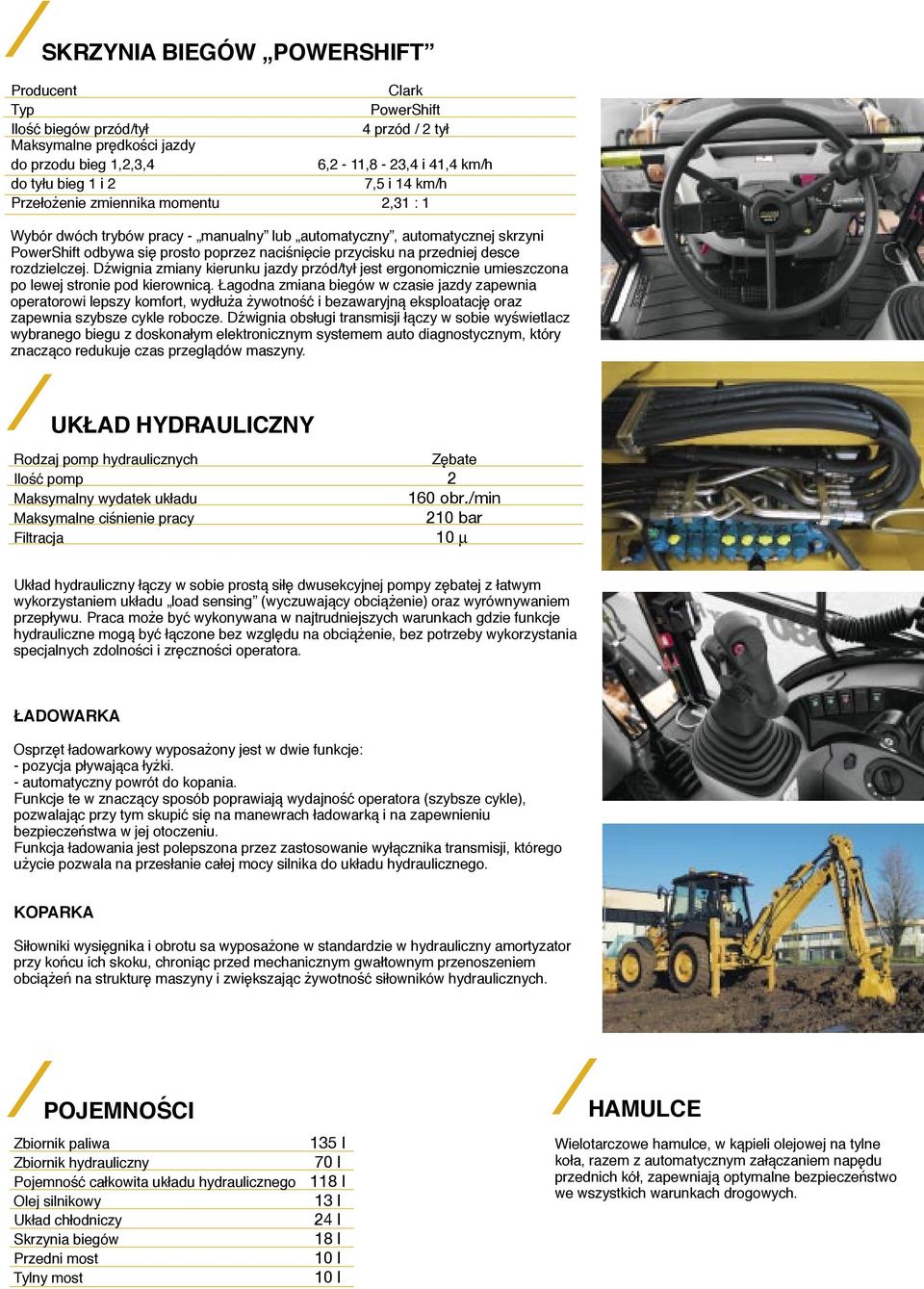

5 SKRZYNIA BIEGÓW POWERSHIFT Producent Clark Typ PowerShift Ilość biegów przód/tył 4 przód / 2 tył Maksymalne prędkości jazdy do przodu bieg 1,2,3,4 6,2-11,8-23,4 i 41,4 km/h do tyłu bieg 1 i 2 7,5 i 14 km/h Przełożenie zmiennika momentu 2,31 : 1 Wybór dwóch trybów pracy - manualny lub automatyczny, automatycznej skrzyni PowerShift odbywa się prosto poprzez naciśnięcie przycisku na przedniej desce rozdzielczej. Dźwignia zmiany kierunku jazdy przód/tył jest ergonomicznie umieszczona po lewej stronie pod kierownicą. Łagodna zmiana biegów w czasie jazdy zapewnia operatorowi lepszy komfort, wydłuża żywotność i bezawaryjną eksploatację oraz zapewnia szybsze cykle robocze. Dźwignia obsługi transmisji łączy w sobie wyświetlacz wybranego biegu z doskonałym elektronicznym systemem auto diagnostycznym, który znacząco redukuje czas przeglądów maszyny. UKŁAD HYDRAULICZNY Rodzaj pomp hydraulicznych Zębate Ilość pomp 2 Maksymalny wydatek układu 160 obr./min Maksymalne ciśnienie pracy 210 bar Filtracja 10 Układ hydrauliczny łączy w sobie prostą siłę dwusekcyjnej pompy zębatej z łatwym wykorzystaniem układu load sensing (wyczuwający obciążenie) oraz wyrównywaniem przepływu. Praca może być wykonywana w najtrudniejszych warunkach gdzie funkcje hydrauliczne mogą być łączone bez względu na obciążenie, bez potrzeby wykorzystania specjalnych zdolności i zręczności operatora. ŁADOWARKA Osprzęt ładowarkowy wyposażony jest w dwie funkcje: - pozycja pływająca łyżki. - automatyczny powrót do kopania. Funkcje te w znaczący sposób poprawiają wydajność operatora (szybsze cykle), pozwalając przy tym skupić się na manewrach ładowarką i na zapewnieniu bezpieczeństwa w jej otoczeniu. Funkcja ładowania jest polepszona przez zastosowanie wyłącznika transmisji, którego użycie pozwala na przesłanie całej mocy silnika do układu hydraulicznego. KOPARKA Siłowniki wysięgnika i obrotu sa wyposażone w standardzie w hydrauliczny amortyzator przy końcu ich skoku, chroniąc przed mechanicznym gwałtownym przenoszeniem obciążeń na strukturę maszyny i zwiększając żywotność siłowników hydraulicznych. POJEMNOŚCI Zbiornik paliwa 135 l Zbiornik hydrauliczny 70 l Pojemność całkowita układu hydraulicznego 118 l Olej silnikowy 13 l Układ chłodniczy 24 l Skrzynia biegów 18 l Przedni most 10 l Tylny most 10 l HAMULCE Wielotarczowe hamulce, w kąpieli olejowej na tylne koła, razem z automatycznym załączaniem napędu przednich kół, zapewniają optymalne bezpieczeństwo we wszystkich warunkach drogowych.
