1 KATALOG CZĘŚCI ZAMIENNYCH DO TABORU KOLEJOWEGO Jesteś na dobrym torze! tel fax

2 Spis treści Strona 1. DRZWI - zamki i części 1.1 Zamki do drzwi i ich elementy 1.2 Pozostałe części do drzwi 2. OKNA - części i akcesoria 3. WYPOSAŻENIE WNĘTRZ 3.1 Śmietniczki 3.2 Stoliki 3.3 Wyposażenie toalet 3.4 Pozostałe wyposażenie wnętrz 4. OŚWIETLENIE 4.1 Wnętrze wagonu 4.2 Reflektory i oświetlenie zewnętrzne 5. KOMPONENTY ELEKTRYCZNE I ELEKTRONICZNE 5.1 Zawory elektropneumatyczne 5.2 Cewki 5.3 Połączenia elektryczne 5.4 Styki 5.5 Silniki 5.6 Podzespoły elektroniczne 5.7 Pozostałe części elektryczne 6. MŁOTKI BEZPIECZEŃSTWA, KLUCZE KONDUKTORSKIE 7. SPRĘŻYNY, ŚRUBY, SWORZNIE I TULEJE 8. UKŁAD POMIARU PRĘDKOŚCI 9. POZOSTAŁE części zamienne 9.1 Wycieraczki 9.2 Lustra i lusterka 9.3 Elementy sprzęgów 9.4 Elementy wózków 9.5 Inne

3 1 DRZWI ZAMKI I CZĘŚCI 1.1 Zamki do drzwi i ich elementy DL-O Zamek drzwi WC DL-O DL-O Zamek drzwi przesuwnych - lewy - prawy (z klamkami i kluczykiem) Pociąg sieciowy PS-00.M-18 DL-O DL-O DL-O DL-O DL-O Układ zamka ryglowego drzwi zew. przedziału służbowego Zamek ryglowy Rygiel Cięgło górne Cięgło dolne DL-O DL-O Zamek drzwi czołowych Klamki zamka drzwi czołowych Pojazd torowy WM15, WM10 DL Zamek drzwi czołowych wag. os. typ A (z szyldem okrągłym) DL Zamek drzwi czołowych wag. os. typ B (z szyldem kwadratowym) 1

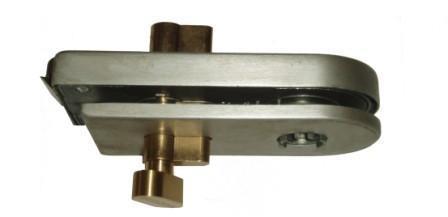

4 1 DRZWI ZAMKI I CZĘŚCI DL-O Wkład zamka drzwi wejściowych szynobusu VT 627, 628 DL-O Zamek drzwi szklanych DL Uchwyt drzwi szklanych DL DL DL Zamknięcie drzwi przedziałowych Koło zębate z kwadratem Mocowanie koła zębatego DL-O Szyld drzwi przedziału służbowego typ A DL-O DL-O DL-O Szyld drzwi czołowych EN 57 T Typ A Duży Ø = 60 mm Typ B Mały Ø = 53 mm DL-O Szyld drzwi przedziału służbowego typ B 2

5 1 DRZWI ZAMKI I CZĘŚCI Klamka z blokadą DL-O elektromagnetyczną drzwi prawych DL-O Klamka z blokadą elektromagnetyczną drzwi lewych DL-O DL-O DL-O Klamki blokady drzwi klamka lewa klamka prawa DL-O Korpus klamki z blokadą DL-O Zaczep zamka drzwi czołowych EN57 DL-O DL-O Zamek z blokadą elektromagnetyczną - komplet Sprężyna rygla górnego układu blokady drzwi DL-O Klamka zewnętrzna układu blokady drzwi A klamka B - nakładka 3

6 1 DRZWI ZAMKI I CZĘŚCI DL-O Cięgło górne DL-O Cięgło dolne DL-O Szyld zewnętrzny DL-O Szyld wewnętrzny DL-O DL-O DL-O Rygiel górny układu blokady drzwi rygiel lewy rygiel prawy DL-O DL-O DL-O Zamek blokady drzwi zamek lewy zamek prawy DL-O DL-O DL-O DL-O Rygiel dolny układu blokady drzwi rygiel lewy rygiel prawy sprężyna rygla 4

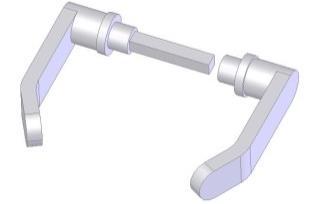

7 1 DRZWI ZAMKI I CZĘŚCI DL-O DL-O DL-O DL-O DL-O Sprężyny blokady drzwi Sprężyna A Sprężyna B Sprężyna C Sprężyna D DL-O DL-O DL-O Tuleje blokady drzwi Tuleja lewa Tuleja prawa DL-O DL-O DL-O Krzywka ze śrubą (zamek drzwi bocznych) krzywka tarczowa śruba klinowa DL-O DL-O DL-O DL-O Kołki blokady drzwi Wkręt A Kołek B Kołek C DL-O DL-O DL-O Trzpienie z kwadratem trzpień A trzpień B DL-O Rygiel górny drzwi (bez blokady) DL Zamek drzwi odskokowo- -przesuwnych DL-O DL-O DL-O Klamka drzwi kabiny maszynisty i WC - komplet bez trzpienia z trzpieniem 5

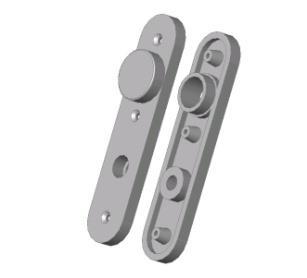

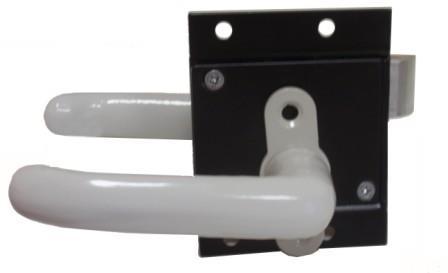

8 1 DRZWI ZAMKI I CZĘŚCI DL-O DL-O DL-O Zakrętka zamka drzwi WC z wkładką zakrętka trzpień DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O Sprężyny zamka drzwi WC Sprężyna A Sprężyna B Sprężyna C Klamki drzwi przedziału służbowego Klamka esowa Klamka prosta Szyldy dolne zamka drzwi bocznych (Bdhpumn) Zewnętrzny wewnętrzny Szyldy górne zamka drzwi bocznych (Bdhpumn) Zewnętrzny Wewnętrzny DL DL DL DL Zamek przedziałowy wagonu niemieckiego - komplet zamek z szyldem listwa zaczep sprężynowy DL Zamek drzwi przedziałowych z szyldem DL Zamek drzwi miedzywagonowych 6

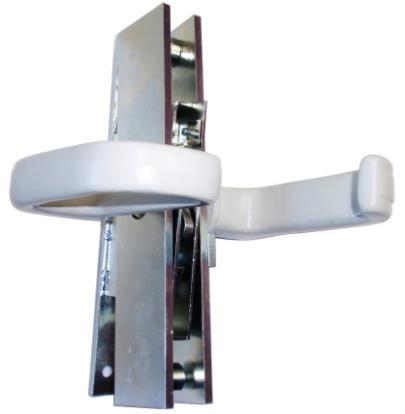

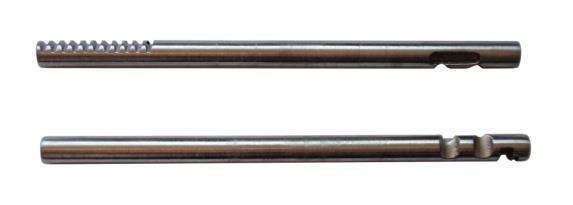

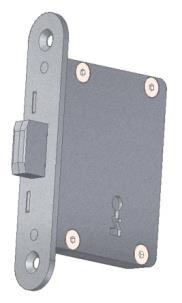

9 1 DRZWI ZAMKI I CZĘŚCI DL Rygiel drzwi przedziałowych DL-O Klamka drzwi czołowych (międzywagonowych) DL Klamka elektryczna z zamkiem drzwi międzywagonowych DL Szyld środkowy zamka drzwi międzywagonowych DL-O DL-O DL-O Klamka Bdhpumn (Bmnopux) lewa prawa piętrowe DL Zamek wewnętrzny kabiny maszynisty EN57 AKW i AL DL Zamek wpuszczany do drzwi odchylnych pomieszczenia z szafą elektryczną 7

10 1 DRZWI ZAMKI I CZĘŚCI DL-O Zamek drzwi górny lokomotywy JT42CWR / CLASS66 DL-O Zamek przedziałowy lokomotywy JT42CWR / CLASS66 DL-O Zamek drzwi dolny lokomotywy JT42CWR / CLASS66 (nr ) DL-O L DL-O P Zamek lokomotywy: ET22 (201E ) EU07 (4E ) Zamek lokomotywy: DL-O L DL-O P EU07 (303D ) EU07 (303D ) DL-O Zamek drzwi przedziałowych lok. ET22 i EU09 (4E ) P (4E ) L DL-O DL-O Zamek na klucz prawy 201E Zamek na klucz lewy 201E

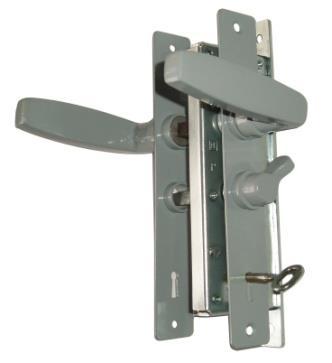

11 1 DRZWI ZAMKI I CZĘŚCI Zamek drzwi DL wejściowych do kabiny maszynisty lokomotywy E 163 DL-O Zamek budki maszynisty lokomotywy SM42 DL Zamek kabiny maszynisty Lok. SM42-6Di-CUMMINS DL Klamka drzwi zewnętrznych lok. ST44 rys. 17DW-0001e DL Klamka drzwi wewnętrznych lok. ST44 rys. 17DW-0001d DL DL DL DL Zamek drzwi kabiny maszynisty komplet 3B zamek szyldy klamki 9

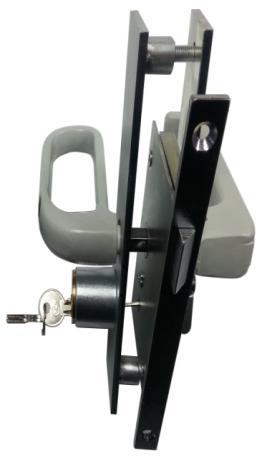

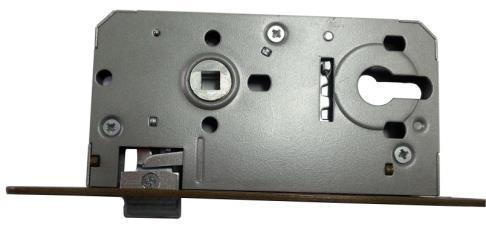

12 1 DRZWI ZAMKI I CZĘŚCI DL Zamek kabiny maszynisty lokomotywy 6Dg DL Zamek kabiny maszynisty lokomotywy MR/D DL Zamek drzwi lokomotywy ST44 wewnętrzny-prawy DL Zamek drzwi lokomotywy ST44 zewnętrzny- lewy DL Zamek drzwi lokomotywy ST44 zewnętrzny z wkładką patentowąlewy 10

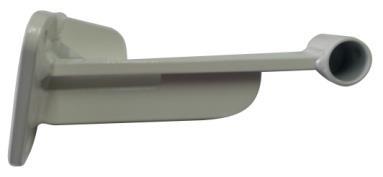

13 1 DRZWI ZAMKI I CZĘŚCI 1.2 Pozostałe części do drzwi DL-O DL-O DL-O Śruby specjalne drzwi przedziałowych Typ A Typ B DL-O Poręcz zewnętrzna drzwi automatycznych DL-O Poręcz korytarza Wspornik poręczy DL DL Typ A - Lewy - Prawy DL DL Wspornik poręczy Typ B - Lewy - Prawy DL DL Wspornik poręczy Typ C - Lewy - Prawy 11

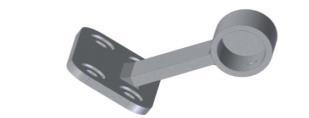

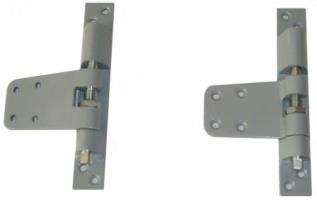

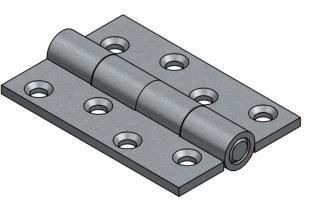

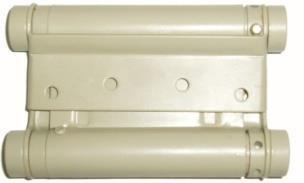

14 1 DRZWI ZAMKI I CZĘŚCI DL DL Uchwyt poręczy zewn.-00 Uchwyt poręczy zewn.-01 DL-O Zawias drzwi wahadłowych DL-O DL-O DL-O Zawias drzwi bocznych - lewy (symbol 909A ) - prawy (symbol 909A ) DL-O Zawias drzwi wejściowych łamanych DL Trzpien zawiasu drzwi wejsciowych łamanych DL Zawias drzwi WC DL Zawias drzwi WC 76x76mm DL Zawias klapy sufitowej WC 12

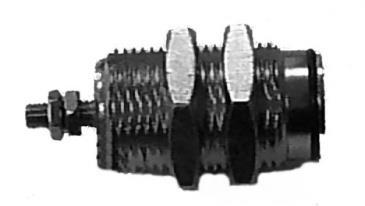

15 1 DRZWI ZAMKI I CZĘŚCI DL-O Przycisk otwierania drzwi Tramwaje DL Podstawa mocowania przycisku włącznika CK71 DL-O (naprawa) DL-O DL-O Zawór H-3-1/4B awaryjnego otwierania drzwi Rączka zaworu H-3-1/4B Trzpień zaworu H-3-1/4B DL-O Dźwignia otwierania awaryjnego drzwi DL-O DL-O DL-O Linka awaryjnego otwierania drzwi L=1900 L=5000 L=5500 DL-O Siłownik drzwi automatycznych typ EGZ-D DL-O DL-O Aparat zamykania drzwi automatycznych 5B lewy 5B prawy DL Pas zębaty do mechanizmu otwierania/zamykani a drzwi ED74 i autobusu Autobus szynowy 13

16 1 DRZWI ZAMKI I CZĘŚCI go SA 103 DL-O Blokada drzwi automatycznych (zamek 3B ) DL-O Zatrzask blokady położenia drzwi suwanych przedziału służbowego DL-O Kostka blokady położenia drzwi suwanych przedziału służbowego DL-O Kostka mocująca zawieszenie drzwi suwanych przedziału służbowego DL-O Prowadnica (wózek) zawieszenia drzwi przejściowych ze śrubą regulacyjną DL Uchwyt górny zawieszenia drzwi wejściowych wagonu i wałek z wieloklinem DL Zawieszenie drzwi przedziałowych 14

17 1 DRZWI ZAMKI I CZĘŚCI DL-O DL-O Rolka drzwi z trzpieniem Rolka drzwi bez trzpienia drzwi odskokowo- -przesuwnych Bode DL-O Obudowa rygla drzwi wejściowych (szynobus VT 627, 628) DL-O Zaczep drzwi suwnych WC - AKM DL-O DL-O DL-O Szczotki segmentowe: - szczotka drzwiowa uszczelniająca - szczotka wycieraczki Zatrzask do drzwi przedziałowych DL-O Zatrzask do drzwi przedziałowych DL-O Zabezpieczenie drzwi przedziału służbowego DL-O Prowadzenie osłony stopnia drzwi 15

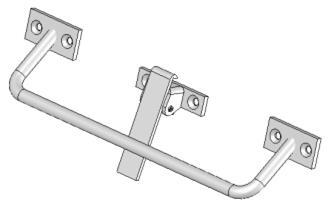

18 1 DRZWI ZAMKI I CZĘŚCI Osłona stopnia DL-O wagonu 111A, 112A, 140A, YB, WL - prawa - lewa DL-O DL-O Osłona stopnia wagonu 120A - prawa - lewa DL-O DL-O Osłona stopnia wagonu francuskiego - prawa - lewa DL-O Prowadzenie osłony stopnia drzwi (z cięgłem elast.) DL-O Listwa prowadzenia drzwi DL-O Uchwyt drzwi przedziałowych typ A DL-O Uchwyt drzwi automatycznych typ B DL-O Uchwyt drzwi przedziałowych wagonu 161 DL-O Rolka prowadzenia drzwi przedziałowych 16

19 1 DRZWI ZAMKI I CZĘŚCI DL-O Rolka prowadząca (prowadnik) drzwi automatycznych DL-O Końcówka skrętna automatycznego zamykania drzwi DL-O DL-O Zatrzask drzwi przedziałowych (sprężyna zew. + sprężyna wew.) Blaszka mocująca DL-O Zawias osłony stopnia drzwi wejściowych DL-O Zapadka blokady drzwi automatycznych DL-O Wyłącznik blokowania drzwi DL Tuleja ze śrubą do zabezpieczenia drzwi międzywagonowych DL-O Zaczep wózka drzwi automatycznych DL-O Lampka sygnalizacyjna otwarcia i zamknięcia drzwi automatycznych 17

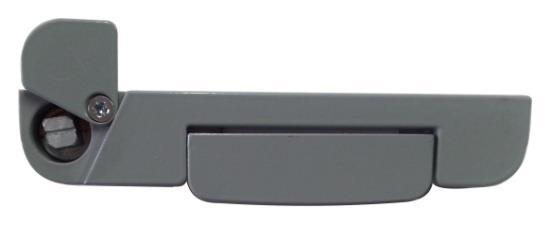

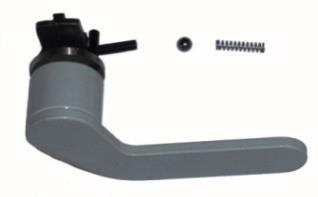

20 2 OKNA - CZĘSCI I AKCESORIA DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O Zamek okna WC wag. 111A L - zamek lewy P - zamek prawy Zamknięcie okna (uchwyt i zaczep) uchwyt okna zaczep okna Zamknięcie okna prawe - otwarcie górne lewe - otwarcie górne prawe - otwarcie dolne lewe- otwarcie dolne DL-O Zaczep okna wagonu os. wygięty DL-O DL-O Uchwyt okna z zaczepem zaczep okna (wygięty) DL-O DL-O DL-O Linka okienna typ A bolec+oczko typ B bolec+bolec typ C oczko+oczko DL-O Siłownik okna DL-O Dźwignia żaluzji 18

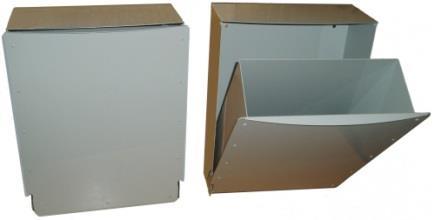

21 WYPOSAŻENIE WNĘTRZ 3.1 Śmietniczki DL-O Śmietniczka 16 L DL-O Śmietniczka z podwójnym otwarciem 16 L DL-O Śmietniczka odchylna 16 L DL Śmietniczka odchylna DL-O Śmietniczka podsiedzeniowa podwieszana boczna 3 L DL-O Śmietniczka 3 L DL-O Śmietniczka 5 L DL Smietniczka uchylna 1,5 L 19

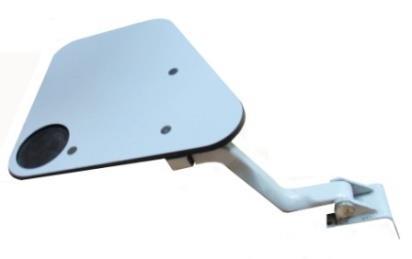

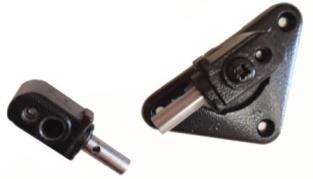

22 WYPOSAŻENIE WNĘTRZ 3.2 Stoliki DL-O Stolik podłokietnika Typ C DL-O Stolik podłokietnika Typ B DL-O Stolik podłokietnika Typ A DL-O DL-O DL-O DL-O Stolik podłokietnika - podstawa z mocowaniem Stolik podłokietnika - mocowanie Stolik montowany w oparcie przedniego siedzenia (bez zawiasów) Zawias stolika DL-O Stolik składany wagonu Z1B DL Stolik autobusu go SA132 DL DL Stolik podłokietnika Typ D - z blokadą - bez blokady 20

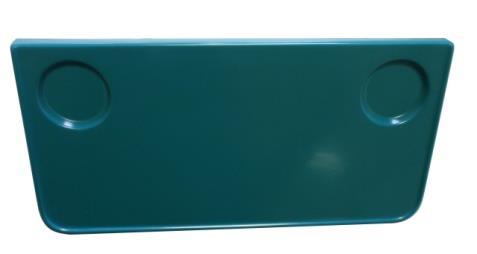

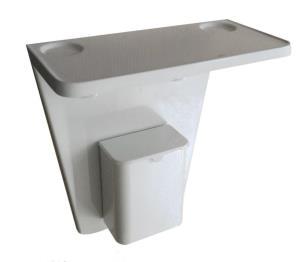

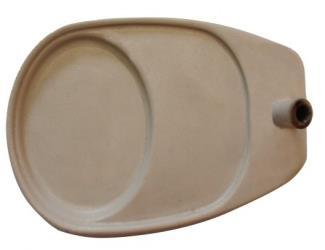

23 WYPOSAŻENIE WNĘTRZ DL Stolik podłokietnika Typ E DL Stolik podokienny (tworzywo sztuczne) DL Stolik podokienny (długa) DL Stolikośmietniczka (stolik podokienny ze śmietniczką 3L) DL-O Listwa stolika podokiennego DL Uchwyt na butelkę DL Podłokietnik fotela z wkładką drewnianą 21

24 WYPOSAŻENIE WNĘTRZ 3.3 Wyposażenie toalet DL-O Pojemnik na kostki zapachowe DL-O Trzymak papieru z osłoną DL-O Trzymak papieru DL Uchwyt do papieru toaletowego DL-O Grzybek zaworu DL-O DL-O Urządzenie spustu wody - standard - ze stali nierdzewnej DL-O Filtr zaworu rozrządczego Est 4d DL-O Pojemnik na ręczniki papierowe (podumywalkowy) 22

25 WYPOSAŻENIE WNĘTRZ DL Podajnik na ręczniki ROD DL-O Zawór trójdrożny WC DL-O Pedał boczny aparatu spustu wody DL-O Lustro hartowane z otworami DL-O Poręcz inwalidy do WC uchylna DL Pojemnik na podkładki higieniczne WC DL-O Lej gumowy WC 23

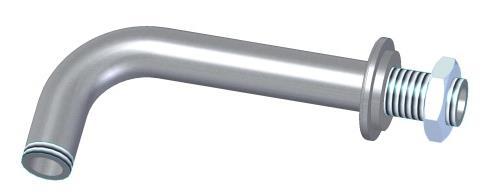

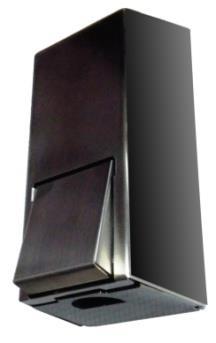

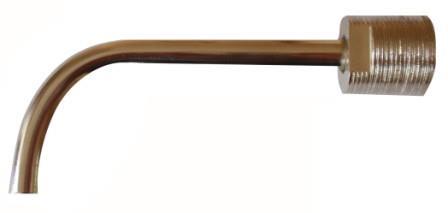

26 WYPOSAŻENIE WNĘTRZ DL Dozownik mydła Inox (poj. 0,7L) DL-O Dozownik mydła (różne rodzaje) DL-O Gniazdo golarki z mikrowyłącznikiem DL-O Zamek szafki lustrzanej WC Typ A DL-O Zamek szafki lustrzanej typ B DL Zamek na kwadrat do klap sufitowych w WC DL-O Wylewka umywalkowa DL Wylewka umywalkowa 24

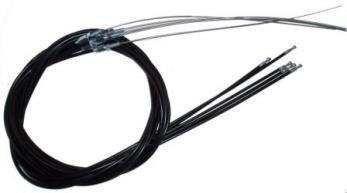

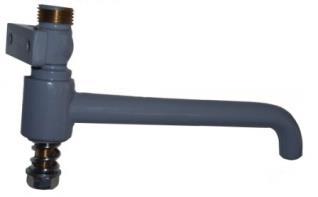

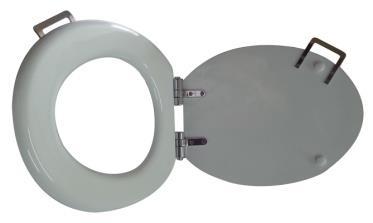

27 WYPOSAŻENIE WNĘTRZ DL-O Bateria umywalkowa z zaworem 1/2" elektryczne DL Linka do WC z pancerzem i bez pancerza (różne długości) DL DL Deska sedesowa MDF KRÓTKA 39cm x 37cm do toalet próżniowych (wolnoopadająca, biała) - bez uchwytów - z uchwytami: L = lewymi P = prawymi DL DL Deska sedesowa MDF DŁUGA 44cm x 37cm do toalet próżniowych i standardowych (wolnoopadająca, biała) - bez uchwytów - z uchwytami: L = lewymi P = prawymi DL Muszla WC nierdzewna 25

28 WYPOSAŻENIE WNĘTRZ DL Przyłącze przelewowe do wody czystej (Pendolino) DL-O Przycisk czasowy do wody uniwersalny LED 110V DC i 24V DC DL Przekażnik/przycisk czasowy do wody (WC) TOP Części zamienne do toalet próżniowych kompaktowych i centralnych Autobus szynowy 3.4 Pozostałe wyposażenie wnętrz DL-O DL-O DL-O Zabezpieczenie łóżka kuszetki Zabezpieczenie klapy sufitowej korytarza i WC Karabińczyk DL-O Poręcz korytarza DL-O DL-O DL-O DL-O Wieszaki wieszak A wieszak B wieszak C 26

29 WYPOSAŻENIE WNĘTRZ DL-O DL-O Wieszaki wieszak D wieszak E DH DL-O Wieszaki wieszak F DL-O Uchwyt gaśnicy DL-O DL-O Rolety - pojedyncze - podwójne (z siatką przeciwsłoneczną) DL Zaczep zasłony wagonowej DL-O Dźwignia nawiewu DL-O Dźwignia wywietrznika DL-O Regulator temperatury 27

30 WYPOSAŻENIE WNĘTRZ DL-O Izolatory elementów grzejnych DL-O DL-O Typ A Typ B Typ A Typ B DL-O Grzejnik DL Termostat ogrzewania nawiewnego TON Wentylator sufitowy DL-O przedziału pasażerskiego DL-O Mapnik pulpitu maszynisty DL Uchwyt na informacje DL-O Pokrętło szafki kabiny maszynisty 28

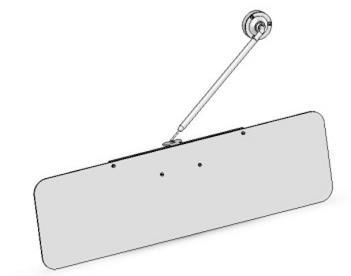

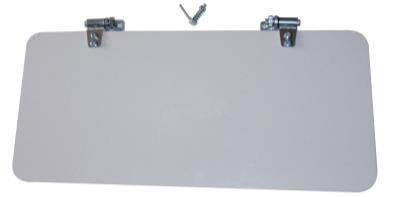

31 WYPOSAŻENIE WNĘTRZ DL-O Osłona przeciwsłoneczna DL-O DL-O DL-O DL-O DL-O DL-O Osłona przeciwsłoneczna do lokomotywy elektrycznej ET22 Zawias Zabezpieczenie Osłona przeciwsłoneczna środkowa z uchwytem Zawias Zabezpieczenie DL-O Skrzynka wyposażenia kabiny maszynisty DL Ogrzewacz stóp maszynisty DL Ładowarka USB nasłupkowa DL Uchwyt napulpitowy do tabletu 29

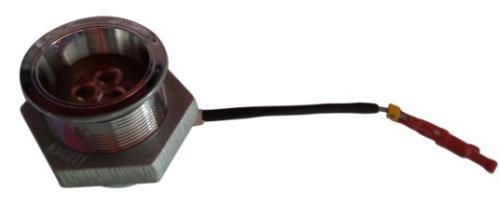

32 OŚWIETLENIE 4.1 Oświetlenie wewnętrzne DL DL Lampka stopnia okrągła - LED SPOT biały z elektroniką i obudową 24V DC - barwa 5700K - barwa 3000K Tramwaje DL DL Lampka stopnia okrągła krótka LED SPOT 24V DC - barwa 5700K - barwa 3000K Tramwaje DL DL DL Lampka kabiny motorniczego LED SPOT biały 24V DC z elektroniką HGV - barwa 5700K - barwa 3000K - barwa 5700K, obudowa kolor srebrny Tramwaje DL DL Lampka kabiny motorniczego z kulką LED SPOT przestawny 24V DC Typ A barwa 5700K Typ B - barwa 3000K Tramwaje DL Lampa LED przedsionka maszynisty 30

33 OŚWIETLENIE DL Lampa LED do WC (fi70) DL Listwa LED hermetyczna oświetlenia stopnia L=1300 DL C Listwa LED hermetyczna oświetlenia stopnia L=250 DL Pulpit sterowania oświetleniem z przyciskiem przywołania DL Pulpit sterowania oświetleniem DL Sterownik LED (ściemniacz PWM) Tramwaje Autobus szynowy 31

34 OŚWIETLENIE DL-O Lampka do czytania mocowana w półkach bagażowych DL Lampka do czytania półki bagażowej LED 24V DC - kompletna DL Lampka do czytania DL Indywidualne oświetlenie do czytania w wagonie sypialnym (rys /04-31) DL Osłona lampki nocnej kuszetki (kuszetka) DL Lampa korytarza wag. I klasy 7,5V DL Lampka barowa LED 32

35 OŚWIETLENIE Lampka sygnalizacyjna DL-O otwarcia i zamknięcia drzwi automatycznych DL Potencjometr P16NP kabiny maszynisty (wartość rezystancji) Tramwaje Autobus szynowy DL Lampka sygnalizacyjna zajętości toalety Wszystkie typy toalet próżniowych DL Lampka sygnalizacyjna uszkodzenia toalety Wszystkie typy toalet próżniowych 4.2 Reflektory i oświetlenie zewnętrzne DL-O DL-O Rama reflektora ze szkłem i uszczelką Rama reflektora bez szkła i uszczelki DL-O Szkło /filtr/ czerwony z uszczelnieniem 33

36 OŚWIETLENIE Odbłyśnik reflektora DL-O DL-O otworowy 2-otworowy DL-O Lampa końca pociągu LED DL-O Lampa końca pociągu wagonu go DL Lampa sygnalizacyjna Tb2 (niebieska/czerwona) 34

37 5 Komponenty elektryczne i elektroniczne 5.1 Zawory elektropneumatyczne DL-O DL-O DL-O Zawór H-3-1/4B awaryjnego otwierania drzwi (naprawa) Rączka zaworu H-3-1/4B Trzpień zaworu H-3-1/4B DL-O DL-O DL-O DL-O DL-O DL-O Zawór elektropneumatyczny Typ 1001-DL 24V Typ 1001-DL 48V Typ 1001-DL 110V Typ 275-DL 24V lub 110V Typ 1101-DL 110V Typ 4045-DL 110V DL-O Zawór elektropneumatyczny do lokomotywy SM48 (TEM2) 75V (zamiennik WW-32) DL-O Zawór elektropneumatyczny drzwi wagonu Bdhpumn (odp. PMVG/63) Wagon piętrowy Bdhpumn (Bmnopux) 5.2 Cewki DL-O Cewka wydmuchowa DL-O DL-O Cewka EQ 110V 24V 35

38 5 Komponenty elektryczne i elektroniczne DL Cewka do PSL-277 DL Cewka podwójna przekaźnika zanikowonapięciowego przetwornicy oświetlenia DL-O Cewka odbloku przekaźnika nadmiarowego DL-O DL-O DL-O DL-O DL-O DL-O DL Z Cewka zaworu Cewka 24V Cewka 48V Cewka 110V Cewka 75V Cewka 230V (zwykła i zalewana) Cewka zaworu zalewana z gniazdem DL-O Cewka zaworu H9E2-12a (typ EV5 -DL) DL-O Cewka blokady drzwi 36

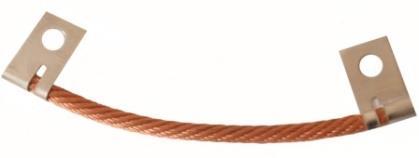

39 5 Komponenty elektryczne i elektroniczne DL-O DL-O DL-O Cewka stycznika SO1 - DL SO10 -DL SO11 -DL DL-O Cewka typ EVP do zaworu DTE 110V (naprawa) 5.3 Połączenia elektryczne Połączenie elektryczne DL-O potrójne - pojedyncze DL-O pantografu DL-O DL-O Połączenie podatne lewe Połączenie podatne prawe do stycznika PK DL-O Przewód stycznika SPG400, SPG600 DL-O Przewód stycznika SPG400, SPG630, SPG1600, SEG DL-O Połączenie elastyczne 37

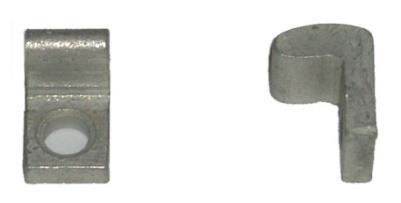

40 5 Komponenty elektryczne i elektroniczne DL-O Linka stycznika liniowozanikowego 5.4 Styki Styk stały KE3D DL-O stycznika wału kułakowego DL-O Styk ruchomy KE3D stycznika wału kułakowego DL-O Styk stycznika wału kułakowego KE4D DL-O Styk ruchomy stycznika SPG 400, SPG 630, SPG 1600 DL-O Zespół rożka DL-O Styk PZ (sterownika wału kułakowego) 5.5 Silniki DL-O Silnik prądu stałego typu PZMOb, PZBb, PZMLb 38

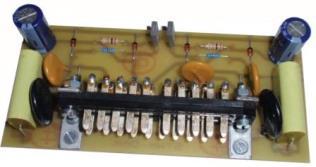

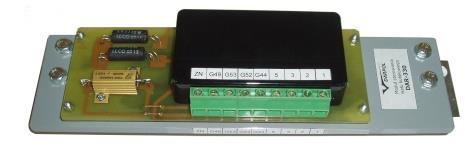

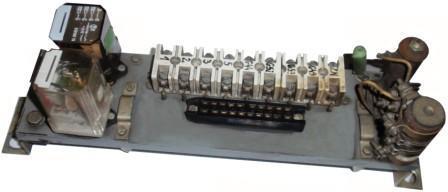

41 5 Komponenty elektryczne i elektroniczne DL-O Silnik wentylatora kabiny maszynisty SM42 typ VD 3 DL-O DL-O DL-O Silnik BZPOx 44/42 pompy paliwa P V 110V 5.6 Podzespoły elektroniczne DL-O Moduł sterujący wału kułakowego DAR-330 DL-O Moduł sterujący wału kułakowego (podstawa) - stary typ DL-O Płytka modułu sterującego wału kułakowego DL-O Regulator temperatury DL-O DL-O DL-O Czujnik prędkości CZP-2 Wtyczka do CZP-2 Czujnik CZP-2 bez wtyczki 39

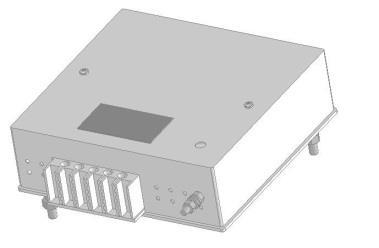

42 5 Komponenty elektryczne i elektroniczne DL-O Czujnik prędkości ze wzmacniaczem (CZP-2 + WSL) DL-O Wzmacniacz impulsów układu blokowania prędkości DL-O Wzmacniacz impulsów WSL 3a DL-O Regulator napięcia IRN DL-O DL-O DL-O Przekaźnik częstotliwości układu blokowania drzwi Typ T3-2,4 Hz Typ T4-57 Hz DL-O Regulator napięcia BRN- 3 DL-O Przekaźnik częstotliwości (układ blokady drzwi) DL Regulator napiecia STABAC-3 wagonu bdhpum 40

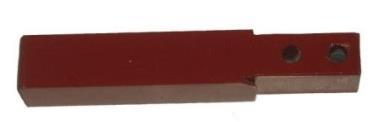

43 5 Komponenty elektryczne i elektroniczne DL-O jednonapięciowy DL-O wielonapięciowy DL-O Opornik skrzyni sterowania ogrzewaniem AWO Opornik skrzyni sterowania ogrzewaniem w systemie wielonapięciowym AJO IBDL 22-CT3014 (IB22CT3014) Czujnik SEK SUW Wózki rozsuwne typ 25AN (SUW2000) 5.7 Pozostałe części elektryczne DL-O Drążek izolacyjny przetwornicy DL-O Rurka / szpilka z mikanitu do rezystora KF-16 DL-O Kostka przystawki zaworu rozrządczego DL-O DL-O DL-O Wyłączniki Typ ZP1 Typ Z DL-O DL-O DL-O Wyłączniki Typ ZP1 cm2 Typ Z cm2 41

44 5 Komponenty elektryczne i elektroniczne DL-O Włącznik hamulca postojowego DL Łącznik linek przewodów w szafie WN lokomotywy ET 22 EU07 DL Płytka ochronna cewki wydmuchowej stycznika SPG (wersja tekstolitowa) elektryczne DL-O Prądniczka tachometryczna FG1 DL-O Prądniczka LDG-3 obrotomierza lokomotywy SM 30 DL-O Nadajnik GM-631 DL-O Regulator osiowy H12E3-1 DL-O Generator impulsów osi układu przeciwpoślizgowego Deuta Werke (prądniczka szynobusu VT) Szczotki elektryczne i szczotkotrzymacze - różne rodzaje 42

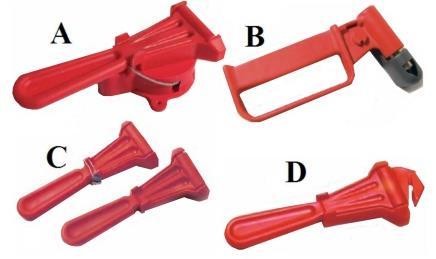

45 6 MŁOTKI BEZPIECZENSTWA, KLUCZE KONDUKTORSKIE I INNE DL-O DL-O DL-O DL-O DL-O Młotki bezpieczeństwa Typ A Typ B Typ C Typ D DL-O DL-O Klucz konduktorski typ B (kwadrat wew.+ kwadrat zew.) Klucz konduktorski typ B przedłużony DL-O Klucz konduktorski typ C (różne końcówki) DL-O Klucz konduktorski typ D DL-O Klucz konduktorski typ D motylkowy (kwadrat wew. + "motylek") DL-O Klucz konduktorski typ E (trójkąt wew.+ kwadrat wew.) DL-O Klucz konduktorski wzmocniony typ A 43

46 6 MŁOTKI BEZPIECZENSTWA, KLUCZE KONDUKTORSKIE I INNE DL Klucz konduktorski składany (kwadrat wewn.+ /kwadrat zewn.) DL Klucz konduktorski obrotowy 5-elementowy DL Klucz lokomotywy elektrycznej DL Klucz szafy grzewczej AK-7 DL-O Klucz blokady szafy W/N i WS DL-O Klucz grzechotkowy towarowe DL-O Klucz nastawnika jazdy DL-O Klucz nastawnika jazdy DL Klucz do zwrotnic Tabor szynowy 44

47 7 SPRĘŻYNY, ŚRUBY, SWORZNIE I TULEJE B Sprężyna taśmowa stożkowa zderzakowa DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O Śruby specjalne drzwi przedziałowych Typ A Typ B Sprężyny blokady drzwi Sprężyna A Sprężyna B Sprężyna C Sprężyna D DL-O DL-O DL-O DL-O Sprężyny zamka drzwi WC Sprężyna A Sprężyna B Sprężyna C DL-O Naciąg sprężyny DAR/LOK/41 Sprężyna odciągu hamulca lok. EU07 (nr 4E ) W OFERCIE TAKŻE WIELE INNYCH SPRĘŻYN KOLEJOWYCH DL-O DL-O DL-O DL-O Śruba specjalna z nakrętką zaworu bezpieczeństwa Śruba specjalna z podkładką M20 M30 Sworznie i tuleje - różne rodzaje Tabor kolejowy Inne zastosowania 45

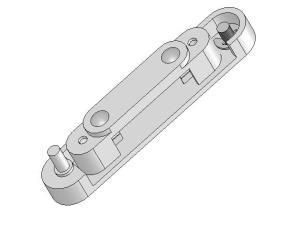

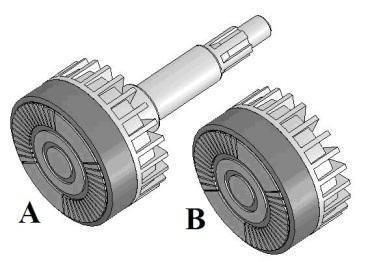

48 8 UKŁAD POMIARU PRĘDKOŚCI Szybkościomierze Hasler Nadajniki Hasler (8311 i 8312) DL-O Kolektor nadajnika szybkościomierza Typ A z wałkiem Typ B bez wałka nr kat. Hasler: / DL-O Pokrywa ochronna nr kat.hasler: DL-O DL-O DL-O DL-O Oprawa żarówki Pokrywa żarówki nr Cokół żarówki nr Zespół szczotek bliźniaczych nr katalogowy Hasler: lokomotywy DL-O Sprężyna mechanizmu zegarowego nr kat. Hasler: DL-O DL-O DL-O Linki szybkościomierza Hasler nr ED72 EN57 46

49 8 UKŁAD POMIARU PRĘDKOŚCI Linka obrotomierza DL-O lokomotywy SM-30 DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O Obudowa komutatora i szczotkotrzymacza nadajnika szybkościomierza Hasler nr kat. Hasler: Szczotkotrzymacz nadajnika szybkościomierza Hasler A docisk szczotek nr B- prowadnica nr Przewód nadajnika szybkościomierza Hasler 4-żyłowy żyłowy żyłowy DL-O DL-O DL-O DL-O DL-O DL-O DL-O DL-O Przewód nadajnika szybkościomierza Hasler 4-żyłowy żyłowy żyłowy Przewód nadajnika szybkościomierza Hasler (nr ) L = 1,25 m L = 1,50 m L= 1,80 m DL-O Cewka pisaków szybkościomierza Hasler nr katalogowy Hasler: / 47

50 8 UKŁAD POMIARU PRĘDKOŚCI DL-O DL-O DL-O Uszczelki nadajnika szybkościomierza Uszczelka obudowy komutatora ( ) Uszczelka dławika przewodu ( ) DL-O Silnik szybkościomierza Hasler DL-O Nawijacz papieru szybkościomierza Hasler nr kat. Hasler: DL-O DL-O DL-O Kopułki nadajnika szybkościomierza Hasler z kołnierzem z gwintem DL-O Przekładka komutatora nadajnika szybkościomierza nr kat. Hasler: DL-O DL-O DL-O DL-O Nakrętki obudowy komutatora i szczotkotrzymacza Hasler Typ A Typ B Koła zębate przekładni nadajnika Hasler 48

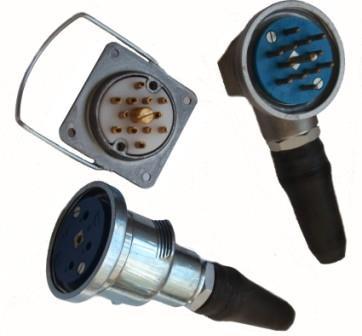

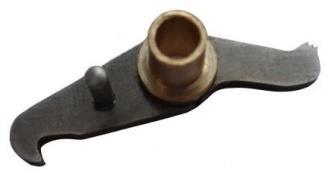

51 8 UKŁAD POMIARU PRĘDKOŚCI DL-O Mechanizm wychwytowy szybkościomierza nr kat. Hasler: DL-O DL-O DL-O Zespoły rejestrujące Typ A (nr kat ) Typ B (nr kat ) DL-O Zapadka nr kat. Hasler: DL-O Rolka dociskowa nr kat. Hasler: DL-O Wychwyt nr kat. Hasler: DL-O DL-O Wtyczki ( , , /01, /02, /03) Gniazda ( , /04, /05, /06) 49

52 8 UKŁAD POMIARU PRĘDKOŚCI TAS90 TAS100 TAS120 TAS150 Taśmy szybkościomierza (90 km/h, 100 km/h, 120 km/h, 150 km/h) DL Przetwornica napięcia DL-O Elektroniczny stabilizator prądu 1,2A DL-O Regulator prądu (bareter) 1,2 A i 0,6A Nr kat. Hasler: / /04 DL-O Żarówka oświetlenia tarczy szybkościomierza Nr kat. Hasler: I WIELE INNYCH CZĘŚCI DO UKŁADU POMIARU PRĘDKOŚCI HASLER Elektroniczny szybkościomierz, nadajnik i ich podzespoły (nowe i naprawy) 50

53 9 POZOSTAŁE CZĘŚCI ZAMIENNE 9.1 Wycieraczki DL-O Napęd wycieraczek DL Pióro wycieraczki - różne typy i rozmiary DL Wieszak pióra wycieraczki towarowe Cysterny DL Ramię wycieraczki lokomotywy, typ A DL Ramię wycieraczki lokomotywy elektrycznej, typ B 9.2 Lustra i lusterka DL-O Lustro hartowane z otworami Lustra i lusterka kolejowe różne rodzaje 51

54 PRODUKCJA I USŁUGI DLA 9 Nr kat. DL Nazwa POZOSTAŁE CZĘŚCI ZAMIENNE Rysunek / zdjęcie Typ pojazdu Uchwyt lustra zewnętrznego EN Elementy sprzęgów Klawiatura sprzęgu DL-O Scharfenberga Sprężyna klawiatury sprzęgu DL-O DL-O Typ A Typ B DL Stożek naprowadzający sprzęgu Scharfenberga DL Podstawa pod półsprzęg DL-O DL-O Styk klawiatury sprzęgu Scharfenberga Osłona sprzęgu czołowego 52

55 9 POZOSTAŁE CZĘŚCI ZAMIENNE DL-O Osłona sprzęgu czołowego do "Elf" DL DL DL DL Osłona sprzęgu czołowego brezentowa - czołowa EN57 - międzywag. EN57 - czołowa Elf - czołowa Flirt DL-O Linka z uchwytem sprzęgu czołowego DL-O Grzebień do czyszczenia sprzęgu śrubowego Wyposażenie warsztatów i bocznic kolejowych 9.4 Elementy wózków 25AN Amortyzator metalowogumowy Wózki rozsuwne typ 25AN (SUW2000) PBACM Cylinder hamulcowy Wózki rozsuwne typ 25AN (SUW2000) PBAC Cylinder hamulcowy Wózki rozsuwne typ 25AN (SUW2000) IBDL 22-CT3014 (IB22CT3014) Czujnik SEK SUW Wózki rozsuwne typ 25AN (SUW2000) 53

56 9 POZOSTAŁE CZĘŚCI ZAMIENNE Podkładki regulacyjne - różne rodzaje Tabor kolejowy Inne zastosowania 9.5 Inne DL-O DL-O DL-O DL-O Profil wykończeniowy C typ B typ C typ D DL-O Klapa inspekcyjna Ttyp A DL-O Zamek klap inspekcyjnych typ B DL-O Zamek klap inspekcyjnych typ A DL-O Drzwiczki hamulca bezpieczeństwa (Akermana) DL-O DL-O Zamek klapy sufitowej Zamknięcie trójkąt Zamknięcie kwadrat DL Zabezpieczenie włazu sufitowego WC - bocian 54

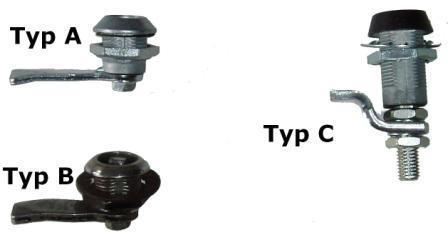

57 9 POZOSTAŁE CZĘŚCI ZAMIENNE DL-O DL-O DL-O DL-O Zamki dociskowe Typ A Typ B Typ C DL-O Zamek szafki szczytowej (w korytarzu wejściowym) DL-O Zamek dociskowy klapy inspekcyjnej Typ D DL Zamek klapy inspekcyjnej DL-O Koło komory akumulatorowej DL Zamek skrzyni akumulatorowej lok. ST44 DL-O Koło zębate hamulca bezpieczeństwa DL Rączka hamulca ręcznego 55

58 9 POZOSTAŁE CZĘŚCI ZAMIENNE DL-O Rączka hamulca bezpieczeństwa DL DL DL Linka odluźniacza hamulca postojowego L=3200mm L=3700mm L=4500mm DL Płoza hamulcowa Wszystkie pojazdy DL-O Stojak na płozy hamulcowe Wyposażenie warsztatów i bocznic kolejowych DL-O Opaska opisowa zestawu kołowego towarowe Cysterny DL-O Koperta tablicy numerycznej (zewnętrznej) DL-O Tarcza końca pociągu (tablica białoczerwona) Typ A Typ A Typ B DL-O Typ B Oprawka świadectwa DL-O sprawności lokomotywy - Format A5 DL-O Format A4 56

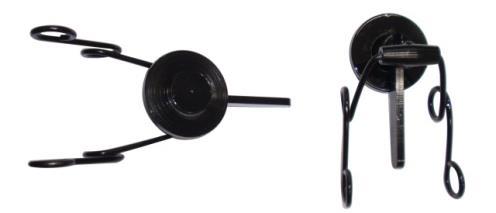

59 9 POZOSTAŁE CZĘŚCI ZAMIENNE DL-O Prowadnica relacyjna wewnętrzna naścienna DL-O Uchwyt tablicy kierunkowej / relacyjnej typ Z DL-O Aplikator smarowniczek (do smarowania obrzeży kół) DL-O Aplikator smarowniczek (do smarowania obrzeży kół) DL Zamknięcie piasecznicy DL Przyrząd przytrzymujący w przejściu międzywagonowym DL-O Ogranicznik ramienia pantografu DL-O Uchwyt siedzenia pasażerskiego aluminiowy do szynobusu DH 57

60 9 POZOSTAŁE CZĘŚCI ZAMIENNE DL-O Złączka AKZ DL-O DL-O DL-O Kostki dystansowe pantografu AKP 4e typ A typ B DL Uchwyt bezpiecznika WN DL-O Kompensator mieszkowy układu chłodzenia MKTH 75/370 MKTH 75/660 Syrena MKTH 75/370 24V/15W, długa Syrena MKTH 75/660 24V/15W, krótka DL-O DL-O Syrena niskotonowa SKN Syrena wysokotonowa SKW DL-O DL-O DL-O Membrany syreny SKN/SKW - membrana duża - membrana mała 58

61 9 POZOSTAŁE CZĘŚCI ZAMIENNE DL-O Klin wstawki hamulca Plomby zabezpieczające DL-O DL-O DL-O ołowiane ø8 i ø10 - drut do plomb ołowianych 30cm - plastikowe Różne zastosowania DL-O Mocowanie lampy końca autobusu go DL Mocowanie przewodu DL-O Osłona do okablowania podwozia DL-O DL-O Podkładka regulacyjna czujnika CZP2 - grubość 0,5mm - grubość 1 mm DL-O Osłona manipulatora DL-O Osłona żarówki oświetlenia awaryjnego 59

62 9 POZOSTAŁE CZĘŚCI ZAMIENNE Filtry paliwa, oleju i powietrza - różne rodzaje Sprężarki - różne rodzaje i ich części zamienne (zawory, panewki, korbowody itd.) Zbiorniki cisnieniowe - różne rodzaje Obsady hamulcowe (gięte lub spawane do klocków żelaznych i kompozytowych) Odlewy kolejowe różne rodzaje Elektrozawory WW32 i W3 - regeneracja i naprawa spalinowe 60

63 Części zamienne do taboru kolejowego to od 1988 roku podstawowa działalność Darpol Bydgoszcz. Opracowywane i produkowane tutaj podzespoły kolejowe do lokomotyw, wagonów osobowych, ezt, autobusów szynowych są efektem pracy oraz doświadczeń trzech pokoleń inżynierów i specjalistów tworzących zespół Darpol. Teleskopowe maszty oświetleniowe wykonane są z bardzo wytrzymałych, a zarazem lekkich elementów stalowych. Dzięki łatwemu rokładaniu idealnie nadają się do stosowania podczas prowadzenia prac o zmierzchu i w nocy, np. w czasie usuwania skutków awarii, prac budowlanych, akcji ratunkowych itp. Sprzęt sportowy produkowany przez Darpol należy do najwyższej światowej klasy sprzętu siatkarskiego. Stosowany na największych i najbardziej prestiżowych wydarzeniach siatkarskich w Polsce i na świecie, w tym na Igrzyskach Olimpijskich Londyn 2012 i Rio Cięcie laserem i obróbka metali Cięcie laserem i obróbka metali skierowane są do szerokiego spektrum odbiorców - głównie przemysłowych. Dzięki wykwalifikowanej kadrze, a także zaawansowanym maszynom i urządzeniom usługi te wykonywane są z niezwykłą dokładnością i precyzją. Misją firmy Darpol jest osiągnięcie statusu preferowanego dostawcy w zakresie oferowanych wyrobów i usług oraz zapewnianie naszym odbiorcom wartości dodanej z dokonanych przez nich zakupów dzięki wykwalifikowanej i zaangażowanej w zaspokajanie ich potrzeb kadrze specjalistów. v.17/2
