1 I. Podział zamówienia na części wraz z zestawieniem lokalizacji Pakiet 1 obwód ochronny odz. wydz ilość obiektów Caryńskie 70 m 2 ławostół przełęcz Wyzniańska wyjście na szlak turystyczny na Małą Rawkę Suche Rzeki 123 c 3 ławka przy szlaku turystyczny Suche Rzeki przełęcz Orłowicza Suche Rzeki 126 f 3 ławka wyjście na szlak turystyczny Suche Rzeki pojazd przełęcz Orłowicza samochodowy Moczarne 236 c 4 ławka Krzemieniec (trójstyk granic) Moczarne 278 d 4 ławka na Rabią Skałę - ponad górną granicą lasu Caryńskie 69 b 2 ławka Przy szlaku turystycznym Przełęcz Wyżniańska Połonina Caryńska (górna granica lasu) Caryńskie 22 b 7 ławka połonina Caryńska zaprzęg konny Caryńskie 65 b 5 ławka połonina Caryńska zaprzęg konny Pakiet 2 obwód ochronny odz. wydz ilość obiektów Górny San 274 l 1 ławostół Górny San 61 f 1 ławostół Górny San 75 c 1 ławostół Górny San 87 f 1 ławostół Tarnawa 2 b 10 ławka Górny San 75 c 2 ławka Beniowa przy ścieżce do źródeł Sanu Schron nad Negrylowem przy ścieżce do źródeł Sanu miejsce po dworze Stroińskich przy ścieżce do źródeł Sanu punkt widokowy na Wiereszku przy ścieżce do źródeł Sanu Muczne Bukowe Berdo miejsce po dworze Stroińskich przy ścieżce do źródeł Sanu

2 Pakiet 3 obwód ochronny odz. wydz ilość obiektów Wołosate 182 cx 2 ławostół Wołosate Tarnica 140 a 1 ławostół przełęcz Bukowska przy szlaku turystycznym Tarnica 150 c 2 ławostół przełęcz Goprowska Tarnica 157 b 1 ławostół Wołosate 180 c 2 ławka Tarnica 140 b 2 ławka Wołosate przełęcz Bukowska Wołosate przełęcz Bukowska przełęcz Bukowska przy szlaku turystycznym do górnej granicy lasu + transport ręczny ok. 1,25 km Pakiet 4 obwód ochronny odz. wydz ilość obiektów Ustrzyki Górne 129 k 2 ławostół Ustrzyki Górne 130 k 1 ławostół Ustrzyki Górne 123 a 2 ławostół Ustrzyki Górne 217 f 2 ławostół Ustrzyki Górne 122 h 8 ławka Ustrzyki Górne 244 c 14 ławka Ustrzyki Górne 237 f 14 ławka Terebowiec parking wyjście na szlak Ustrzyki Górne Szeroki Wierch Terebowiec wyjście na szlak Ustrzyki Górne Szeroki Wierch Ustrzyki Górne Szeroki Wierch Ustrzyki Górne parking wyjście na szlak Ustrzyki Górne Połonina Caryńska Ustrzyki Górne Szeroki Wierch Mała Rawka przy szlaku turystycznym Wielka Rawka przy szlaku turystycznym quad/zaprzeg konny + do 400m pieszo quad/ zaprzęg konny quad/ zaprzeg konny + do 500m pieszo

II. Opis wykonania ławostołów Całkowity szacunek własny, zaleca się obejrzenie istniejących ławostołów w terenie (Całość kosztów realizacji zadania ze wszystkimi składnikami niezbędnymi do jego

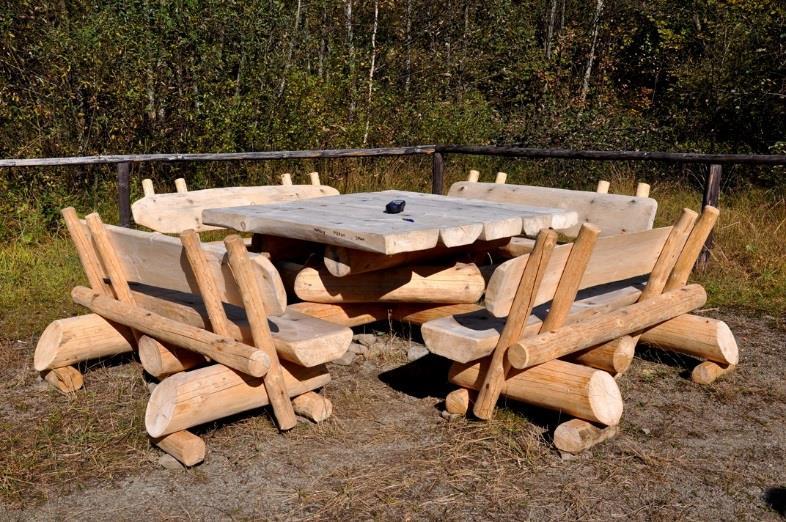

3 II. Opis wykonania ławostołów Całkowity szacunek własny, zaleca się obejrzenie istniejących ławostołów w terenie (Całość kosztów realizacji zadania ze wszystkimi składnikami niezbędnymi do jego należytego wykonania materiały, transport, robocizna, leży po stronie Wykonawcy. Wykonanie zgodnie z wzorem istniejących ławostołów. Zdjęcie poglądowe ławostołu Przykładowe lokalizacje: Tarnawa Wyżna torfowiska; parking Ustrzyki Górne Terebowiec; parking Brzegi Górne, pole namiotowe - Bereżki. Przybliżone wymiary ławostołu: blat stołu o wymiarach 1,6 x 1,6 metra złożony z 5 brusów; grubość blatu: 10 cm; siedziska ławek: 4 sztuki brusów o długości 1,8 metra; wysokość od powierzchni gruntu 40 cm; szerokość siedziska 35 cm; grubość siedziska: 10 cm; oparcia ławek: 4 sztuki o długości 1,8 metra; grubość oparcia 7 cm, szerokość oparcia 27 cm; główne podpory konstrukcyjne przyziemne: 2 sztuki o średnicy 21 cm i długości 3,2 m wsparte na legarach (8 sztuk) o długości 30 cm i średnicy 10 cm; podpory blatu: 2 sztuki o średnicy 17 cm i długości 135 cm; podpory środkowe: 4 sztuki okrąglaków o średnicy 17 cm połączone w konstrukcję w kształcie kwadratu o boku 1 metr; podpory główne ławek: 8 sztuk (po 2 na każdą ławkę) o średnicy 20 cm (czoła ścięte pod katem, długość 85 / 65 cm) usadowione na legarach o średnicy 10 cm i długości 30 cm po 2 szt. na każdą podporę; wsporniki pionowe ławek: 16 sztuk (po 4 szt. na ławkę) o długości 90 cm i średnicy 8 cm; wsporniki poziome ławek: 4 sztuki (po jednym dla ławki) o długości 1,6 m i średnicy 12 cm; Wykonanie:

4 Na powierzchni 16 m², na której będzie ustawiony ławostół, należy wybrać warstwę ziemi na głębokość 15 cm. Teren ten należy wyrównać, wyłożyć warstwą geowłókniny (min 150g/m²), a następnie na podsypce z piasku min 5 cm wyłożyć warstwę płaskich kamieni / płyt kamiennych (materiał skalny musi pochodzić z warstwy geologicznej występującej na terenie wykonywanych prac). Ławostół należy zmontować i usadowić tak, by zachować stabilność całości konstrukcji. Kamienie użyte do wykonania posadzki nie mogą przemieszczać się pod wpływem nacisku i posiadać ostrych krawędzi na powierzchni deptania. Szczeliny miedzy kamieniami należy wypełnić piaskiem. Powierzchnie elementów drewnianych muszą być oszlifowane. Łączenie elementów drewnianych wykonać za pomocą ocynkowanych wkrętów do drewna lub gwoździ w sposób zapobiegający pękaniu elementów drewnianych i zapewniający ich trwał połączenie. Łby wkrętów nie mogą wystawać ponad powierzchnię elementów drewnianych. Materiały: - drewno jodłowe w klasie co najmniej WC, powietrznie suche; drewno nie może posiadać zgnilizny i oznak porażenia grzybami; - wkręty ocynkowane do drewna zgodne z normami na wyroby śrubowe oraz gwoździe budowlane ocynkowane zgodne z normami na wyroby z drutu; długość oraz średnica zastosowanych wkrętów i gwoździ dopasowana do grubości elementów drewnianych Impregnacja: Przed montażem ławostołów w terenie należy przeprowadzić ich impregnację przez dwukrotne malowanie bezbarwnym niewymywalnym środkiem zabezpieczającym drewno (w trzeciej klasie zagrożenia) przed grzybami i owadami. Następnie całość konstrukcji zabezpieczyć II-krotnie dekoracyjnym impregnatem z woskiem do drewna (zabezpieczający przed promieniowaniem UV, odporność powłoki impregnatu na mikroorganizmy, skuteczne odpychanie wilgoci). Rodzaj oraz barwę impregnatu należy uzgodnić z Zamawiającym. Należy zachować min. 24 godzinny okres utrwalania się preparatu w drewnie przez ten czas powierzchnie impregnowane chronić przed deszczem. Impregnacje należy przeprowadzać zgodnie z zaleceniami producenta środków impregnujących. Przed wykonaniem impregnacji należy przedstawić karty techniczne impregnatów w celu potwierdzenia ich zgodności z wymaganiami Zamawiającego, a następnie po zatwierdzeniu środka proponowanego do użycia - potwierdzenie dowodu jego zakupu. III. Opis wykonania ławki Całość kosztów realizacji zadania ze wszystkimi składnikami niezbędnymi do jego należytego wykonania materiały, transport, robocizna, leży po stronie Wykonawcy. Wymiary ławki: - długość ławki: 2,5 metra - grubość siedziska ławki z drewna jodłowego: 8 cm; - szerokość siedziska u podstawy: 30 cm (z uwzględnieniem 4 cm przerwy między brusami) - podstawy ławki: 2 podpory wykonane z drewna jodłowego w kształcie ostrosłupa ściętego o wymiarach: podstawa 20cm x 50 cm, powierzchnia równoległa do podstawy 20 cm x 30cm, wysokość 25 cm; ściany boczne podstawy ławki w kształcie trapezów; należy zachować poziomy układ włókien; Wykonanie (według załączonego schematu): Siedzisko należy wykonać z 2 brusów obrzynanych jednostronnie okorowanych i oczyszczonych (oszlifowanych) o długości 2,5 metra, szerokości 13 cm każdy (w miejscu przylegania do podstawy ławki) oraz do 18 cm szerokości na powierzchni górnej siedziska. Przy montażu należy zachować 4 cm przerwę pomiędzy brusami. Krawędzie brusów należy oszlifować w sposób zapobiegający tworzeniu się drzazg, a od strony wewnętrznej siedziska należy je ściąć pod kątem prostym w stosunku do powierzchni siedziska. Szerokość siedziska z uwzględnieniem przerwy ma wynosić około 40 cm.

5 Mocowanie siedziska (2 brusów) do podstaw ławki należy wykonać przy użyciu ocynkowanych wkrętów do drewna o wymiarach 10 x mm po 3 wkręty na umocowanie brusa do każdej podstawy (razem 12 wkrętów) zgodnie z załączanym szkicem oraz w sposób zapobiegający pękaniu drewna. Łeb wkrętu nie może wystawać ponad powierzchnię siedziska. Podstawy ławki należy umiejscowić 40 cm od krańców siedziska. Ławki w terenie należy usadowić stabilnie w sposób zapobiegający ich chwianiu. Materiały: - drewno jodłowe w klasie co najmniej WC, powietrznie suche; - wkręty ocynkowane do drewna o wymiarach 10 x mm Impregnacja: Przed montażem ławek w terenie należy przeprowadzić ich impregnację przez dwukrotne malowanie niewymywalnym środkiem zabezpieczającym drewno (w trzeciej klasie zagrożenia) przed grzybami i owadami. Do środków bezbarwnych koniecznie zastosować barwnik kontrolny, nadający malowanym powierzchniom odcień koloru brązowego. Należy zachować min. 24 godzinny okres utrwalania się preparatu w drewnie przez ten czas powierzchnie impregnowane chronić przed deszczem. Następnie całość konstrukcji zabezpieczyć II-krotnie dekoracyjnym impregnatem do drewna chroniącym przed grzybami, sinizną i owadami. Rodzaj oraz barwę impregnatu należy uzgodnić z Zamawiającym. Przed wykonaniem impregnacji należy przedstawić karty techniczne impregnatów w celu potwierdzenia ich zgodności z wymaganiami Zamawiającego, a następnie po zatwierdzeniu środka proponowanego do użycia - potwierdzenie dowodu jego zakupu. Schemat ławki:

6 IV. Transport Transport ławek i ławostołów w miejsce montażu odbywać się będzie po wyznaczonych przez leśniczych obwodów ochronnych trasach transportowych. Nie stosowanie się do wskazań leśniczych stanowić będzie istotne naruszenie warunków umowy.
