B A B C. Wymiary nominalne urządzenia Wnęka montażowa z luzem 10mm na każdym wymiarze podłoże płaskie i wypoziomowane umożliwijące zakotwienie 223,50

Transkrypt

1 Dział 1 Wytyczne projektowe koncepcja wnętrza Listomat OPIS Samoobslugowe urządzenie pocztowe do odbierania przesyłek listowych rejestrowanych i zwykłych oraz małych paczek. Urządzenie zabudowane z obsługą serwisową od frontu Dla poszczególnych lokalizacji należy przewidzieć odpowiednią ilość modułów. 0 Wymiary nominalne urządzenia Wnęka montażowa z luzem mm na każdym wymiarze podłoże płaskie i wypoziomowane umożliwijące zakotwienie 22, ,0 W każdym zestawie (lokalizacji ) należy przewidzieć przynajmniej jedną kolumnę z monitorem obsługowym. Nad kioskiem pocztowym należy zamontować blendę - dostarczaną razem z urządzeniem Na nadwieszeniu nad kioskiem pocztowym należy umieścić napis, wykonany z szarej plexi TU MOŻESZ ODEBRAĆ PRZESYŁKĘ (wg. rys. detalu) *ostateczny kształt i wymiary urządzenia oraz strefy serwisowej zostaną podane przez wybranego dostawcę LOKALIZACJA Strefa samoobsługowa- dostęp całodobowy Na urządzeniu przewidziano elementy graficzne w pokazanej powyżej formie. Szczegóły grafiki należy uzgodnić z z komórką organizacyjną Poczty Polskiej odpowiedzialną za marketing. Grafikę należy wykonać w formie folii naklejanej na obudowę lub jako farbę/ lakier nanoszony na obudowę. Kolor grafiki - biały. Czcionka - Calibri MATERIAŁY I KOLORYSTYKA Blacha malowana proszkowo na kolor RAL z delikatną fakturą. B A B C Listwę cokołową należy dopasować do cokołów pomieszczenia strefy samoobsługowej. LISTOMAT WERSJA 8-KOLUMNOWA WAGA URZĄDZENIA OK. 6KG. Typ BAC BABC (na rysunku) BABBC BBABBC Dod. kol. "A" lub "B" Dod. kol. "C" Szerokość 1489 mm 19 mm 21mm 272 mm 421 mm 621 mm 19 mm wymiar zależny od kolumn (Tabela) 40 rew strona

2 Dział 1 Wytyczne projektowe koncepcja wnętrza Strefa samoobsługowa - detal rozwią zania nadwieszenia UWAGI Poziom nadwieszenia - zabudowy GK w kolorze białym, można dostosować do warunków lokalnych w granicach +- cm. Bazowa wysokość +2cm n.p.p. Czcionka zastosowana do napisów: Calibri Bold Kolor : RAL 07 strona 6 rew

3 Dział 1 Wytyczne projektowe koncepcja wnętrza Kiosk internetowy Kiosk internetowy LOKALIZACJA CEL MATERIAŁY I KOLORY W strefie samoobsługowej. stanowisko informacyjne - samoobsługowe Obudowa z blachy malowanej na kolor biały (półmat lub delikatna struktura). Ekran dotykowy. Dodatkowo oznaczenie - w kolorze RAL malowana lub naklejana na obudowie. rew strona 7

4 Dział 1 Wytyczne projektowe koncepcja wnętrza Dodatkowe elementy wyposażenia strefy samoobsługowej KOSZ NA ŚMIECI W strefie należy umieścić kosz na śmieci. Przewidziano kosz na śmieci montowany na ścianie. Kosz należy lokalizować w pobliżu kiosku pocztowego., bankomatu i wpłatomatu. Obudowa kosza wykonana z blachy malowanej w kolorze RAL. Wymiary minimalne xcm h=0cm SKRYTKI POCZTOWE W szczególnych przypadkach (na zamówienie użytkownika) w strefie samoobsługowej lub w Sali Obsługi przewiduje się montaż tradycyjnych skrytek pocztowych. W przypadku lokalizacji skrytek w Strefie należy zapewnić dostęp obsługi z pomieszczenia bezpiecznego. W przypadku lokalizacji skrytek w sali obsługi otwór dostępowy ( techniczny tył ) zlokalizowany w sposób widoczny dla klientów należy zamknąć drzwiami meblowymi ( MDF lakierowany ) w kolorze ściany. Dopuszcza się stosowanie rolety z PCV tylko w miejscach niewidocznych dla klienta. Wielkość otworu na skrytki ( gabaryt zewnętrzny ) należy dostosować do wielkości listomatu, tak aby możliwa była zamiana tych urządzeń. Podziały wewnętrzne skrytek należy zapojektować zgodnie z wytycznymi Poczty Polskiej. Zabudowę skrytek należy wykonać analogicznie jak zabudowę listomatu i kiosku pocztowego. SKRZYNKA POCZTOWA W strefie lub przed wejsciem do placówki należy zlokalizować skrzynkę pocztową. W zależności od potrzeb dopuszcza się stosowanie skrzynki pocztowej stojącej lub wiszącej. Skrzynka pocztowa w kolorze RAL strona 8 rew

5 Dział 1 Wytyczne projektowe Stanowiska obsługi finansowej rew strona 9

6 Dział 1 Wytyczne projektowe Obudowa nad stanowiskami obsługi OPIS Każdy zespół stanowisk obsługi listowo-paczkowej oraz finansowej został wyodrębniony za pomocą obudowy w systemie suchej zabudowy (gk), w kształcie odwróconej litery U. UWAGA Należy przewidzieć rezerwę wymiarową na ustawienie mebli (ok. 2cm.). strona rew

7 Punkt informacyjny - duży rew strona 41

8 Dział 2 elementy wyposażenia Punk t informac yjny - duży Stanowisko znajduje się tylko w placówkach pocztowych typu A. Może być zaprojektowane, jako dwu lub jednoosobowe. Osoba obsługująca punkt informacyjny będzie także prowadziła sprzedaż artykułów strefy handlowej. Stanowisko wyposażone będzie w stację roboczą komputerową, oraz w szufladę kasową. W przypadku stanowiska dwuosobowego dopuszcza się powiększenie jego dugości ( 2cm ). Składa się z dwóch części - lady oraz ściany z napisem. Mebel ustawiony tak, aby ściana z napisem była dobrze widoczna z wejścia. Lada informacyjna wykonana jest z płyty meblowej lub sklejki wykończonej białym konglomeratem. We frontowej ścianie lady zaprojektowane są wnęki na ekspozycję drobnych towarów lub znaczków pocztowych. Wnęki wykończone są w kolorze czerwonym. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe w kolorze jasnym szarym. Ściana za ladą informacyjną wykonana z płyty GK do wysokości min.2cm malowana na kolor czerwony. Na wysokości ok. 180cm należy umieścić logo Poczty Polskiej, jako podświetlane przestrzenne godło i logotyp. Litery i symbol podświetlane, mocowane na dystansach, wykonane z pyty MDF lakierowanej odpowiednio na biały i żółty kolor. W przypadku braku miejsca na wolnostojącą ścianę, punkt informacyjny należy lokalizować przed istniejącą ścianą pełnej wysokości. Ścianę pomalować na kolor czerwony i zamontować logo, analogicznie do wersji wolnostojącej. * Podane w opisie marki materiałów są przykładowe. KOLORYSTYKA: - blat roboczy w kolorze jasno szarym. - front i wierzch w kolorze białym np. Abet Laminati Pral lub Hdf + laminat kompaktowy. - wnęki na ekspozycję w kolorze czerwonym matowym podobnym do RAL np. Abet Laminati Pral cokół w kolorze ciemno szarym matowym. strona 42 rew

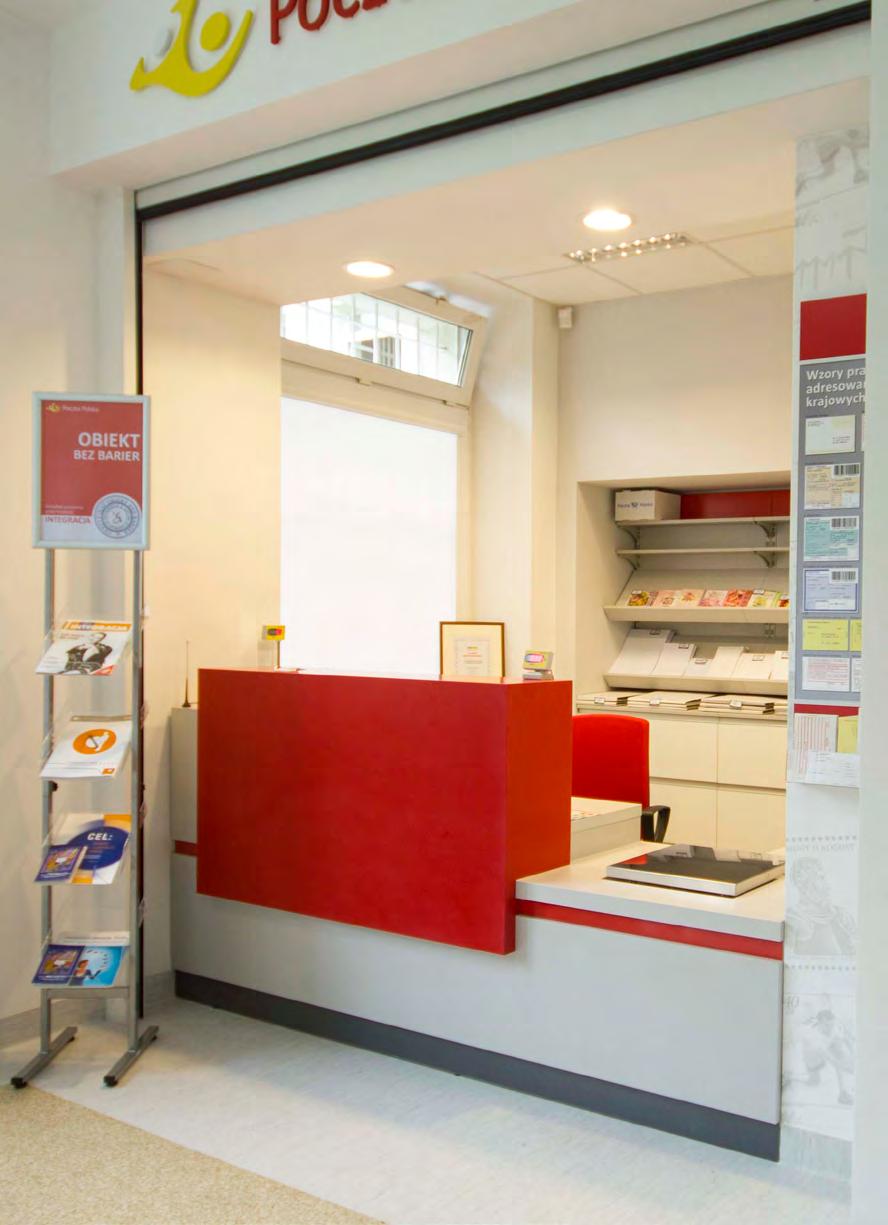

9 Punkt informacyjny - mały Stanowisko znajduje się tylko w placówkach pocztowych typu A. W przypadku ograniczonej ilości miejsca dopuszcza się stosowanie małego stanowiska informacyjnego. Osoba obsługująca punkt informacyjny będzie także prowadziła sprzedaż artykułów strefy handlowej. Stanowisko wyposażone będzie w stację roboczą komputerową, oraz w szufladę kasową. Mebel należy lokalizować w taki sposób, aby znajdowały się na tle ściany, na której będzie możliwość zamontowania napisu: Poczta Polska i logo oraz aby było dobrze widoczne z wejścia. W przypadku braku miejsca na wolnostojącą ścianę, punkt informacyjny należy lokalizować przed istniejącą ścianą pełnej wysokości. Ścianę pomalować na kolor czerwony i zamontować logo, analogicznie do wersji wolnostojącej. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe w kolorze jasnym szarym. KOLORYSTYKA: - blat w kolorze jasno szarym Lada informacyjna wykonana jest z płyty meblowej lub sklejki wykończonej białym konglomeratem. We frontowej ścianie lady zaprojektowane są wnęki na ekspozycję drobnych towarów lub znaczków pocztowych. Wnęki wykończone są w kolorze czerwonym. Blat mebla wykonany z płyty Mdf laminowanej w kolorze jasno szarym - np. Egger Abet Laminati Pral 61 lub HDF + laminat kompaktowy Ściana za ladą informacyjną wykonana z płyty GK do wysokości 2cm, malowana na kolor czerwony. Na wysokości ok. 180cm należy umieścić logo Poczty Polskiej, jako podświetlane przestrzenne godło i logotyp, wykonane z białej i żółtej pleksi. Na tej ścianie od drugiej strony należy zamontować ekran LCD. zewnętrzna osłona gabloty - szyba gablota na produkty w kolorze czerwonym - Polyrey R001 półki ekspozycyjne szklane zawieszone na bocznych ściankach wnęki front i wierzch mebla w kolorze białym (półmat) powierzchnia odporna na uszkodzenia - Abet Laminati Pral cokół ciemno szary - laminat Egger F front i wierzch w kolorze białym np. Abet Laminati Pral lub Hdf + laminat kompaktowy - wnęki na ekspozycję w kolorze czerwonym matowym podobnym do RAL np. Abet Laminati Pral 86 - cokół w kolorze ciemno szarym matowym - Krawędzie płyty laminowanej wykończone listwą ABS w kolorze płyty. * Podane w opisie marki materiałów są przykładowe. 8 listwa kablowa, szara PCV PRZERKÓJ B - B blat biurka w kolorze jasnym szarym, materiał - HDF + laminat Kronospan O 19f + 1, 7 Fasownica listwa kablowa, szara PCV szafka z szufladami; korpus i fronty mebla laminat jasno szary - Kronospan U 112, zamykane na kluczyk WIDOK OD ZAPLECZA front i wierzch mebla w kolorze białym (półmat) powierzchnia odporna na uszkodzenia - Abet Laminati Pral gablota otwierana od strony blatu roboczego, zamykana na kluczyk gablota na produkty wnętrze gabloty w kolorze czerwonym - Polyrey R001 zewnętrzna osłona gabloty - szyba tył gabloty- otwierany, zamykany na kluczyk , B 6 12 RZUT B półki ekspozycyjne szklane zawieszone bocznych ściankach wnęki gabloty LM_P fasownica + 1, WIDOK OD WEJŚCIA A 1 4 A 1 cokół ciemno szary - laminat Egger F front i wierzch mebla w kolorze białym (półmat) powierzchnia odporna na uszkodzenia - Abet Laminati Pral przepust kablowy okrągły w kolorze jasnym szarym listwa kablowa, szara, PCV PRZERKÓJ A - A rew strona front i wierzch mebla w kolorze białym (półmat) powierzchnia odporna na uszkodzenia - Abet Laminati Pral cokół ciemno szary - laminat Egger F 0 blat biurka w kolorze jasnym szarym, materiał - HDF + laminat Kronospan O 19f

10 Dział 1 Wytyczne projektowe stanowiska obsługi finansowej strona 44 rew

11 Stanowiska obsługi finansowej -duże (FD) Stanowisko pracy stałej przeznaczone do realizacji operacji gotówkowych. Mebel zaprojektowany, jako modułowy, w kształcie prostokąta o wymiarach 80x0cm. Front i blat mebla wykonany z płyty HDF, odpornej na uderzenie i zniszczenie, wykończony laminatem o fakturze utrudniającej zadrapanie. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe. Blat roboczy na szerokość całego stanowiska montowany na wysokości 7cm. Przewidziano miejsca na podręczne materiały biurowe oraz dokumenty, w postaci oddzielnej niskiej szafki z szufladami w kolorze jasno szarym. (SB- lub SB-80) Pomiędzy stanowiskami zaprojektowano panele oddzielające, wykonane z połączonych płyt meblowych gr. 6cm. laminowanych na kolor biały. Panel wykorzystywany także do zawieszania ekspozytora z pocztówkamii towarami. Jako nastawkę zaprojektowano ozdobny element z czerwonego tworzywa w kształcie litery S, służący, jako półka dla klientów. Stanowiska stoją na tle ściany wykończonej tapetą. Tapeta o tematyce pocztowej została zaprojektowana specjalnie dla potrzeb nowego wizerunku placówek poczty Na nadwieszeniu nad stanowiskami należy umieścić napis, wykonany z szarej (RAL 07) plexi WPŁATY WYPŁATY h liter = cm. Czcionka Calibri. KOLORYSTYKA: - blat roboczy biurka w kolorze jasno szarym matowym - front mebla w kolorze jasno szarym matowym - cokół w kolorze ciemno szarym matowym - panele oddzielające w kolorze białym polerowanym - elementy dekoracyjne z tworzywa sztucznego kolorze czerwonym półmat, Abet Laminati Pral 86 - Krawędzie płyty laminowanej wykończone listwą ABS w kolorze płyty. ELEMENTY UZUPEŁNIAJĄCE: - fasownica do przechowywania gotówki xcm h=2 montowana na blacie * Podane w opisie marki materiałów są przykładowe. *szafki SB_80 i SB_ można stosować zamiennie - wg. potrzeby przegroda kolorze biały połysk, płyta HDF + laminat kompaktowy U 27 DURAPOL półka w kolorze czerwonym, Abet Laminati Pral 86 front biurka w kolorze jasno szarym matowym materiał płyta HDF + laminat kompaktowy cokół ciemno szary laminat EGGER F 0 blat jasno szary front biurka w kolorze jasno szarym matowym materiał płyta HDF + laminat kompaktowy przepust kablowy w blacie roboczym biurka, okrągły w kolorze jasnym szarym przegroda kolorze biały połysk, płyta HDF + laminat kompaktowy U 27 DURAPOL 6 WIDOK OD FRO NTU FD RZUT A A + 1, 0 4 SB_ + 1, półka w kolorze czerwonym, Abet Laminati PRAL półki regulowane laminat jasno szary Kronospan U 112 kanał kablowy pod blatem szary PCV półka na komputer laminat jasno szary Kronospan U 112 przepust kablowy w blacie roboczym biurka; okrągły w kolorze jasnym szarym WIDOK OD STRONY STANOWISKA przegroda kolorze biały połysk, płyta HDF + laminat kompaktowy U 27 DURAPOL blat jasno szary PRZEKRÓJ PIONOWY stanowisko występuje w dwóch wersjach prawe i lewe blat jasno szary SB _ 17' 0 szafla z szufladami, zamykana na kluczyk laminat jasno szary Kronospan U 112, uchwyty w kolorze aluminium Fasownica + 1, , otwór na kable w bocznej ściance biurka cokół ciemno szary EGGER F strona 4 stanowisko kasowe

12 stanowiska obsługi finansowej - małe (FM) Stanowisko pracy stałej przeznaczone do realizacji operacji gotówkowych. Mebel zaprojektowany, jako modułowy, symetryczny w kształcie prostokąta o wymiarach x180cm. Front i blat mebla wykonany z płyty HDF, odpornej na uderzenie i zniszczenie, wykończony laminatem o fakturze utrudniającej zadrapanie. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe. Blat roboczy na szerokość całego stanowiska montowany na wysokości 7cm. Przewidziano miejsca na podręczne materiały biurowe oraz dokumenty, w postaci oddzielnej niskiej szafki z szufladami w kolorze jasno szarym. (SB- lub SB-80) Pomiędzy stanowiskami zaprojektowano panele oddzielające gr.6cm, wykonane z połączonych płyt meblowych, laminowanych na kolor biały. Panel wykorzystywany także do zawieszania ekspozytora z pocztówkami i towarami. Jako nastawkę zaprojektowano ozdobny element z czerwonego tworzywa w kształcie litery S, służący, jako półka dla klientów. Stanowiska stoją na tle ściany wykończonej tapetą. Tapeta o tematyce pocztowej została zaprojektowana specjalnie dla potrzeb nowego wizerunku placówek Poczty. Na nadwieszeniu nad stanowiskami należy umieścić napis, wykonany z szarej (RAL 07) plexi WPŁATY WYPŁATY h liter = cm. Czcionka Calibri. strona 46 KOLORYSTYKA: - blat roboczy biurka w kolorze jasno szarym matowym - front mebla w kolorze jasno szarym matowym - cokół w kolorze ciemno szarym matowym - panele oddzielające w kolorze białym polerowanym - elementy dekoracyjne z tworzywa sztucznego kolorze czerwonym półmat, Abet Laminati Pral 86 - Krawędzie płyty laminowanej wykończone listwą ABS w kolorze płyty. ELEMENTY UZUPEŁNIAJĄCE: - fasownica do przechowywania gotówki xcm h=2 montowana na blacie * Podane w opisie marki materiałów są przykładowe. przegroda kolorze biały połysk, płyta HDF + laminat kompaktowy U 27 DURAPOL półka w kolorze czerwonym, Abet Laminati PRAL 88 front biurka w kolorze jasno szarym matowym materiał płyta HDF + laminat kompaktowy cokół ciemno szary - laminat EGGER F 0 blat jasno szary przepust kablowy w blacie roboczym biurka; okrągły w kolorze jasnym szarym element biurka w kolorze jasno szarym matowym materiał płyta HDF + laminat kompaktowy przegroda kolorze biały połysk, płyta HDF + laminat kompaktowy U 27 DURAPOL 6 WIDOK OD FRO NTU RZUT FM A A + 1, + 1, półka w kolorze czerwonym, Abet Laminati Pral przegroda kolorze biały połysk, płyta HDF + laminat kompaktowy np.: U 27 DURAPOL półki laminat jasno szary np.: Kronospan U 112 kanał kablowy pod blatem - szary PCV szafka otwierana laminat jasno szary Kronospan U przepust kablowy w blacie roboczym biurka; okrągły w kolorze jasnym szarym blat jasno szary materiał blatu HDF + laminat WIDOK OD STRONY STANOWISKA przegroda kolorze biały połysk, płyta HDF + laminat kompaktowy U 27 DURAPOL półka w kolorze czerwonym, Abet Laminati PRAL 88 blat jasno szary szafka otwierana wnęka na komputer laminat jasno szary Kronospan U ' PRZEKRÓJ PIONOWY 180 Fasownica szafla z szufladami, zamykana na kluczyk laminat jasno szary Kronospan U 112, uchwyty w kolorze aluminium 0 2 rew , 2 + 1, cokół ciemno szary, laminat EGGER F 0 stanowisko kasowe

13 detal półki dla klienta LOKALIZACJA CEL MATERIAŁY I KOLORY Na każdym stanowisku obsługi finansowej lokalizowane są półki dla klienta. Zapewnienie wygody klientowi - miejsce na odłożenie torebki lub siatki. Akcent kolorystyczny wnętrza. Tworzywo sztuczne - konglomerat (np. Abet Laminati Pral 86) na podbudowie ze sklejki, powierzchnia półmat. Należy wyoblić krawędzie całego elementu, tak aby nie powodowały zagrożenia urazem, bądź uszkodzeniem odzieży. * Podane w opisie marki materiałów są przykładowe. półka w kolorze czerwonym, Abet Laminati PRAL 88 na podbudowie ze sklejki 26 6 R 16 4 R R rew strona 47

14 stanowiska listowo - paczkowe strona 48 rew

15 stanowiska listowo - paczkowe typowe (PT) Stanowisko pracy stałej przeznaczone do obsługi klientów wysyłających paczki i listy. Mebel zaprojektowany w kształcie litery, L z przystawką boczną lewą lub prawą możliwą w dwóch rozmiarach (SB- lub SB-80). W przypadku oddziałów wielostanowiskowych, biurka ustawiane w rzędzie, łączone przystawkami. Stanowisko przystosowane do obsługi osób niepełnosprawnych. Należy umieścić dedykowany piktogram w formie naklejki - biały piktogram na czerwonym tle, na szarym froncie mebla na h=8cm ( wielkość piktogramu 8xcm ). W blacie mebla przewidziano miejsce na zamontowanie małej wagi. Płaszczyzna blatu z wagą obniżona względem blatu roboczego do wysokości -6cm, wykończona w kolorze białym. Blat wokół wagi wykonany z odpornego konglomeratu. Zaprojektowano nadstawkę w kolorze czerwonym, osłaniającą miejsce pracy stanowiące pulpit dla klienta. Nadstawka wykonana z płyty meblowej w okładzinie z tworzywa sztucznego w kolorze czerwonym ( Abet Laminati Pral ), wykończenie półmat. stanowisko występuje w dwóch wersjach lewe i prawe *otwór w meblu przewidziano dla wag elektronicznych pomostowych FAWAG TP- /1, TP-/1, TP-/1 *szafki SB_80 i SB_ można stosować zamiennie - wg. potrzeby * Podane w opisie marki materiałów są przykładowe. Wersja podstawowa posiada obniżenie z wagą szerokości cm - w szczególnych przypadkach dopuszcza się zawężenie tej przestrzeni do 80cm (przy równoczesnym zmniejszeniu szerokości całego stanowiska). Front i blat mebla wykonany z płyty HDF, odpornej na uderzenie i zniszczenie. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe. Wykończenie całości mebla z laminatu z fakturą utrudniającą zadrapanie, i ułatwiającą czyszczenie mebla. Krawędzie płyty laminowanej wykończone listwą ABS w kolorze płyty. Stanowisko zaprojektowano na module 2cm, blat mocowany na wysokości 7cm. Nadstawka boczna wykonana z jasno szarego laminatu, zagospodarowana jako półki. Na nadwieszeniu nad stanowiskami należy umieścić napis, wykonany z szarej (RAL 07) plexi LISTY PACZKI h liter = cm. Czcionka Calibri. KOLORYSTYKA: - blat roboczy w kolorze jasno szarym, matowym - front mebla w kolorze jasno szarym, matowym - elementy dekoracyjne z tworzywa sztucznego kolorze czerwonym półmat, w kolorze RAL np. Abet Laminati Pral 86 na podbudowie ze sklejki. - cokół w kolorze ciemno szarym, matowym 7 0. PRZEKRÓJ A-A waga wbudowana w blat materiał blatu - Abet Laminati Pral pas w kolorze czerwonym - laminat Polyrey R001 otwór na kable front, jasny szary-laminat cokół ciemno szary - laminat EGGER F 0 blat roboczy jasno szarymateriał blatu HDF + laminat waga wbudowana w blat; materiał blatu - Abet Laminati Pral RZUT * A A + 0, PT * przepust kablowy w blacie okrągły w kolorze jasnym szarym 1 2 B + 0,72 + 1, B w przypadku braku miejsca dopuszcza się skrócenie modułu wagi o cm SB_80 22 nastawka w kolorze czerwonym materiał - Abet Laminati Pral 86 półka biała z możliwością zmiany położenia kanał kablowy w kolorze szarym, PCV 17' + 1, blat roboczy jasno szary Fasownica waga wbudowana w blat, materiał blatu - Abet Laminati Pral + 0, 72 blat roboczy jasno szary materiał blatu HDF + laminat 80 SB_ , 7 1 nastawka w kolorze czerwonym materiał - Abet Laminati Pral 86 półka w kolorze szarym-laminat kanał kablowy, w kolorze szarym wnęka na komputer; kolor szary - laminat Kronospan U cokół ciemno szary laminat EGGER F 0 waga wbudowana w blat materiał blatu - Abet Laminati Pral + 0, , + 0,69 66 nastawka w kolorze czerwonym, materiał - płyta MDF + Abet Laminati Pral 86 element biurka w kolorze jasno szarym, laminat półka w kolorze szarym-laminat pas w kolorze czerwonym : laminat Polyrey R001 element biurka w kolorze jasno szarym materiał - płyta HDF + laminat kompaktowy cokół ciemno szary laminat EGGER F 0 WIDOK WNĘTRZA PRZEKRÓJ B-B półki regulowane kolor szary - laminat Kronospan U 112 WIDOK FRONTU rew rew strona 49

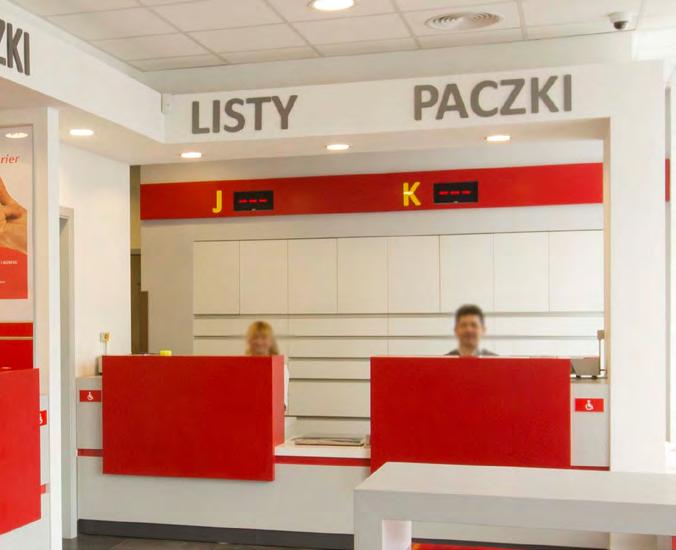

16 Stanowiska listowo - paczkowe małe (PM) Stanowisko pracy stałej przeznaczone do obsługi klientów wysyłających paczki i listy. Modyfikacja wzoru typowego - uproszczony bez bocznej przystawki. W przypadku oddziałów wielostanowiskowych, biurka ustawiane w rzędzie. Stanowisko przystosowane do obsługi osób niepełnosprawnych. Należy umieścić dedykowany piktogram w formie naklejki - biały piktogram na czerwonym tle, na szarym froncie mebla na h=8cm ( wielkość piktogramu 8xcm ). Wersja podstawowa posiada obniżenie z wagą szerokości cm - w szczególnych przypadkach dopuszcza się zawężenie tej przestrzeni do 80cm (przy równoczesnym zmniejszeniu szerokości całego stanowiska) Front i blat mebla wykonany z płyty HDF, odpornej na uderzenie i zniszczenie. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe. Wykończenie całości mebla z laminatu z fakturą utrudniającą zadrapanie, i ułatwiającą czyszczenie mebla. Stanowisko zaprojektowano na module 180cm, blat mocowany na wysokości 7cm. W blacie mebla przewidziano miejsce na zamontowanie małej wagi. Płaszczyzna blatu z wagą obniżona względem blatu roboczego do wysokości -6cm, wykończona w kolorze białym. Blat wokół wagi wykonany z odpornego konglomeratu. Zaprojektowano nadstawkę w kolorze czerwonym, osłaniającą miejsce pracy stanowiące pulpit dla klienta. Nadstawka wykonana z płyty meblowej w okładzinie z tworzywa sztucznego w kolorze czerwonym ( Abet Laminati Pral ), wykończenie półmat. Nadstawka boczna wykonana z jasno szarego laminatu, zagospodarowana, jako półki. Krawędzie płyty laminowanej wykończone listwą ABS w kolorze płyty. Za stanowiskami zaprojektowano szafy z szufladami na korespondencję. Szuflady zaprojektowano w trzech rozmiarach. Szafa zaprojektowana, jako mebel modułowy ustawiany w rzędzie, w ilości zależnej od wielkości i potrzeb placówki. Mebel wbudowany we wnękę z płyt GK. Na nadwieszeniu nad stanowiskami należy umieścić napis, wykonany z szarej (RAL 07) plexi LISTY PACZKI h liter = cm. Czcionka Calibri. *otwór w meblu przewidziano dla wag elektronicznych pomostowych FAWAG TP-/1, TP-/1, TP-/1 * Podane w opisie marki materiałów są przykładowe. stanowisko występuje w dwóch wersjach prawe i lewe 7 0. PRZEKRÓJ A-A waga wbudowana w blat materiał blatu - Abet Laminati Pral pas w kolorze czerwonym - laminat Polyrey R001 otwór na kable front, jasny szary - laminat cokół ciemno szary - laminat EGGER F 0 blat roboczy jasno szary; materiał blatu HDF + laminat waga wbudowana w blat; materiał blatu - Abet Laminati Pral RZUT A A PM * + 0, 19 KOLORYSTYKA: - blat roboczy w kolorze jasno szarym, matowym - front mebla w kolorze jasno szarym, matowym - elementy dekoracyjne z tworzywa sztucznego w kolorze czerwonym półmat, w kolorze RAL np. Abet Laminati Pral 86 na podbudowie ze sklejki. - cokół w kolorze ciemno szarym, matowym przepust kablowy w blacie roboczym; okrągły w kolorze jasnym szarym 1 2 B + 1, w przypadku braku miejsca dopuszcza się skrócenie modułu wagi o cm * B 7 nastawka w kolorze czerwonym materiał Abet Laminati Pral 86 półka biała z możliwością zmiany położenia blat jasno szary szafki z szufladami laminat jasno szary U 112 Kronospan kanał kablowy w kolorze szarym, PCV , 17' 4 41 Fasownica waga wbudowana w blat materiał blatu Abet Laminati Pral + 0, blat jasno szary , nastawka w kolorze czerwonym Materiał Abet Laminati Pral 86 półka w kolorze szarym-laminat kanał kablowy w kolorze szarym, PCV otwór na kable wnęka na komputer laminat Kronospan U 112 cokół ciemno szary laminat EGGER F 0 waga wbudowana w blat, materiał blatu Abet Laminati Pral + 0, , ,69 nastawka w kolorze czerwonym, materiał Abet Laminati Pral 86 element biurka w kolorze jasno szarym, laminat półka w kolorze szarym-laminat pas w kolorze czerwonym, połysk : laminat Polyrey R001 element biurka w kolorze jasno szarym materiał płyta HDF + laminat kompaktowy cokół ciemno szary - laminat EGGER F 0 WIDOK WNĘTRZA PRZEKRÓJ B-B WIDOK FRONTU strona 0 rew

17 stanowiska listowo - paczkowe z dzielona wagą (PD) Stanowisko pracy stałej przeznaczone do obsługi klientów wysyłających paczki i listy. Modyfikacja wzoru typowego - uproszczony bez bocznej przystawki. W przypadku oddziałów wielostanowiskowych, biurka ustawiane w rzędzie, łaczone niskim elementem z jedną waga na dwa stanowiska. Stanowisko przystosowane do obsługi osób niepełnosprawnych. Należy umieścić dedykowany piktogram w formie naklejki biały piktogram na czerwonym tle, na szarym froncie mebla na h=8cm ( wielkość piktogramu 8xcm ). obniżona względem blatu roboczego do wysokości -6cm, wykończona w kolorze białym. Blat wokół wagi wykonany z odpornego konglomeratu. Zaprojektowano nadstawkę w kolorze czerwonym, osłaniającą miejsce pracy stanowiące pulpit dla klienta. Nadstawka wykonana z płyty meblowej w okładzinie z tworzywa sztucznego w kolorze czerwonym ( Abet Laminati Pral ), wykończenie półmat. Nadstawka boczna wykonana z jasno szarego laminatu, zagospodarowana, jako półki. stanowisko występuje w dwóch wersjach prawe i lewe PD_P 1 KOLORYSTYKA: - blat roboczy w kolorze jasno szarym, matowym - front mebla w kolorze jasno szarym,matowym - elementy dekoracyjne z tworzywa sztucznego kolorze czerwonym półmat, w kolorze RAL np. Abet Laminati Pral 86 na podbudowie ze sklejki. - cokół w kolorze ciemno szarym matowym 0 22 PD_L 1 Wersja podstawowa posiada obniżenie z wagą szerokości cm - w szczególnych przypadkach dopuszcza się zawężenie tej przestrzeni do 80cm (przy równoczesnym zmniejszeniu szerokości całego stanowiska) Front i blat mebla wykonany z płyty HDF, odpornej na uderzenie i zniszczenie. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe. Wykończenie całości mebla z laminatu z fakturą utrudniającą zadrapanie i ułatwiającą czyszczenie mebla. Stanowisko zaprojektowano na module 17cm, blat mocowany na wysokości 7cm. W blacie mebla przewidziano miejsce na zamontowanie małej wagi. Płaszczyzna blatu z wagą nastawka w kolorze czerwonym materiał - Abet Laminati Pral 86 półka biała z możliwością zmiany położenia kanał kablowy blat roboczy jasno szary szafki z szufladami laminat jasno szary - Kronospan U 112 Krawędzie płyty laminowanej wykończone listwą ABS w kolorze płyty. Za stanowiskami zaprojektowano szafy z szufladami na korespondencję. Szuflady zaprojektowano w trzech rozmiarach. Szafa zaprojektowana, jako mebel modułowy ustawiany w rzędzie, w ilości zależnej od wielkości i potrzeb placówki. Mebel wbudowany we wnękę z płyt GK. Na nadwieszeniu nad stanowiskami należy umieścić napis, wykonany z szarej (RAL 07) plexi LISTY PACZKI h liter = cm. Czcionka Calibri. *otwór w meblu przewidziano dla wag elektronicznych pomostowych FAWAG TP-/1, TP-/1, TP-/1 * Podane w opisie marki materiałów są przykładowe, dopuszcza się stosowanie innych równoważnych , 17' 79 1 Fasownica waga wbudowana w blat materiał blatu - Abet Pral połowa modułu z wagą + 0, PRZEKRÓJ A-A blat roboczy jasno szary , 7 waga wbudowana w blat materiał blatu - Abet Laminati Pral pas w kolorze czerwonym - laminat Polyrey R001 otwór na kable front, jasny szary - cokół ciemno szary EGGER F 0 1 nastawka w kolorze czerwonym materiał - Abet Laminati Pral 86 półka w kolorze szarym-laminat Kronospan U 112 otwór na kable kanał kablowy, szary PCV wnęka na komputer; kolor szary - Kronospan U 112 przepust kablowy w blacie roboczym okrągły w kolorze jasnym szarym blat roboczy jasno szary; materiał blatu HDF + laminat waga wbudowana w blat; materiał blatu - Abet Laminati Pral , RZUT 1 4 waga wbudowana w blat materiał blatu - Abet Laminati Pral + 0, A A , ,69 + 1, B B + 1, 2 44 nastawka w kolorze czerwonym, materiał - Abet Laminati Pral 86 element biurka w kolorze jasno szarym, laminat półka w kolorze szarym-laminat Kronospan U 112 pas w kolorze czerwonym - laminat Polyrey R001 element biurka w kolorze jasno szarym materiał - płyta HDF + laminat kompaktowy cokół ciemno szarylaminat EGGER F 0 WIDOK WNĘTRZA rew PRZEKRÓJ B-B WIDOK FRONTU rew strona 1 stanowisko listowo paczkowe z dzielona wagą

18 stanowisko obsługi listowo-paczkowej oraz klienta masowego stanowisko obsługi listowo - paczkowej z łączoną wagą stanowisko obsługi klienta masowego strona 2 rew

19 stanowisko obsługi klientów umownych (MS) Organizacja stanowiska w placówkach kat. A i B jako wydzielone pomieszczenie lub wydzielone stanowisko, zlokalizowane oddzielnie od pozostałych stanowisk. Należy zapewnić dobrą komunikację stanowiska obsługi klientów umownych z pomieszczeniem ekspedycji. Stanowisko przeznaczone dla klientów wysyłających paczki lub listy w większych ilościach, lub nietypowych rozmiarach. Pomieszczenie wyposażone w stanowisko pracy podobne do stanowisk listowo - paczkowych oraz małą wagę towarową, krzesło obsługi, dwa krzesła dla klientów, oraz stację komputerową. Stanowisko przystosowane do obsługi osób niepełnosprawnych. Należy umieścić dedykowany piktogram w formie naklejki - biały piktogram na czerwonym tle, na szarym froncie mebla na h=8cm ( wielkość piktogramu 8xcm ). Wersja podstawowa posiada obniżenie z wagą szerokości cm - w szczególnych przypadkach dopuszcza się zawężenie tej przestrzeni do 80cm (przy równoczesnym zmniejszeniu szerokości całego stanowiska) Front i blat mebla wykonany z płyty HDF, odpornej na uderzenie i zniszczenie. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe. Wykończenie całości mebla z laminatu z fakturą utrudniającą zadrapanie, i ułatwiającą czyszczenie mebla. Stanowisko zaprojektowano na module 2cm, blat mocowany na wysokości 7cm. Od strony sali obsługi, pokój wydzielony ścianką z drzwiami. Lokalizacja pomieszczenia w głębi sali obsługi lub w oddzielnej części placówki ( z możliwością osobnego wejścia ). Pomieszczenie lub aneks posiada dwa wejścia, jedno z Sali obsługi, drugie z korytarza zaplecza. Przy projektowaniu należy zapewnić możliwość łatwego przejścia pracownika MS do strefy klienta. Krawędzie płyty laminowanej wykończone listwą ABS w kolorze płyty. *otwór w meblu przewidziano dla wag elektronicznych pomostowych FAWAG TP-/1, TP-/1, TP-/1 * Podane w opisie marki materiałów są przykładowe, dopuszcza się stosowanie innych równoważnych KOLORYSTYKA: - blat roboczy w kolorze jasno szarym, matowym - front mebla w kolorze jasno szarym, matowym - elementy dekoracyjne z tworzywa sztucznego w kolorze czerwonym półmat, RAL np. Abet Laminati Pral 86 na podbudowie ze sklejki. - cokół w kolorze ciemno szarym, matowym 7 PRZEKRÓJ A-A stanowisko występuje w dwóch wersjach lewe i prawe 7 PRZEKRÓJ A-A blat roboczy jasno szary; materiał blatu HDF + laminat waga wbudowana w blat; materiał waga wbudowana w blatu - Abet Laminati Pral blat;materiał blatu Abet Pral 9 pas w kolorze czerwonym: laminat Polyrey R A element biurka w kolorze jasno szarym materiał płyta HDF + laminat blat roboczy jasno szary; materiał kompaktowy blatu HDF + laminat waga wbudowana w blat; materiał cokół waga wbudowana ciemno szaryw blatu - Abet Laminati Pral EGGER blat;materiał F 0 blatu MS Abet Pral pas w kolorze czerwonym: laminat Polyrey R001 element biurka w kolorze jasno szarym materiał płyta HDF + laminat kompaktowy cokół ciemno szary EGGER F 0 * * A 22 przepust kablowy w blacie roboczym okrągły w kolorze jasnym szarym 2 B B w 29 przypadku braku 42 miejsca 19 dopuszcza się skrócenie modułu wagi o cm + 0, + 0, MS * RZUT A SB_ A przepust kablowy w blacie roboczym okrągły w kolorze jasnym szarym 2 0 B B w przypadku braku miejsca dopuszcza się skrócenie modułu wagi o cm * *szafki SB_80 i SB_ można stosować zamiennie - wg. potrzeby SB_80 nastawka w kolorze czerwonym materiał - Abet Laminati Pral 86 kanał kablowy w kolorze szarym, PCV , 17' 2 1 szafka nastawka z w kolorze 98 regulowanymi czerwonym materiał półkami - Abet Laminati Pral , kanał kablowy w kolorze szarym, PCV szafka z regulowanymi ' WIDOK WNĘTRZA 98 blat roboczy jasno szary waga wbudowana w blat, materiał blatu - Abet Laminati Pral + 0, blat roboczy jasno szary waga wbudowana w blat, materiał blatu - Abet Laminati Pral + 0, blat roboczy jasno szary 72 Fasownica blat roboczy jasno szary SB_80 80 PRZEKRÓJ B-B 72 Fasownica SB_80 80 nastawka w kolorze czerwonym materiał - Abet Laminati Pral nastawka w kolorze czerwonym materiał - Abet Laminati Pral półki regulowane + 0, + 0, 0 kanał kablowy otwór na kable wnęka na komputer; kolor szary-kronospan kanał U 112 kablowy 0 półka w kolorze szarym - laminat otwór na kable półka w kolorze szarym - laminat + 0, WIDOK + 0, FRONTU 2 1 waga wbudowana w blat materiał blatu np.: Abet Pral ,69 1 waga wbudowana w blat materiał blatu np.: Abet Pral 0 + 0, ,69 + 0, rew nastawka w kolorze czerwonym, materiał - Abet Laminati Pral 86 półka w kolorze szarym-laminat element biurka w kolorze jasno szarym, laminat pas w kolorze czerwonym - laminat Polyrey R001 element biurka w kolorze jasno nastawka szarym materiał w kolorze - płyta czerwonym, HDF + materiał laminat kompaktowy - Abet Laminati Pral 86 półka w kolorze szarym-laminat Kronospan cokół ciemno O 112 szary - laminat EGGER F 0 element biurka w kolorze jasno szarym, laminat pas w kolorze czerwonym - laminat Polyrey R001 element biurka w kolorze jasno szarym materiał strona - płyta HDF + laminat kompaktowy

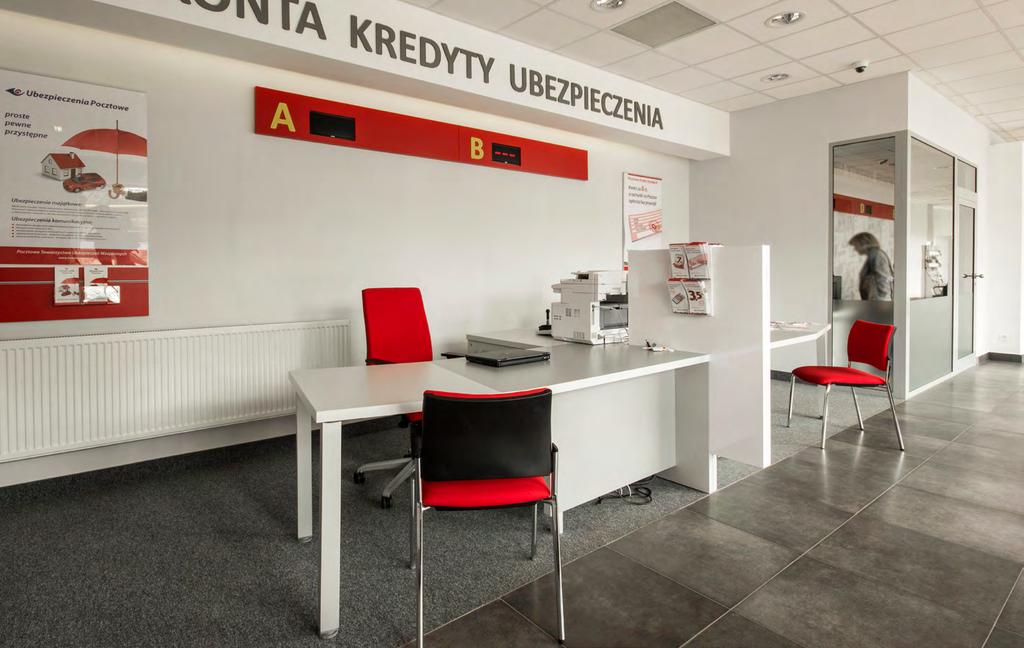

20 Stanowiska obsługi doradcze bankowo - ubezpieczeniowe (DR) stanowisko występuje w dwóch wersjach prawe i lewe KOLORYSTYKA: - blat, dwukolorowy: szaro - biały - kontener biurokwy z szufladami w kolorze jasno szarym - nogi metalowe w kolorze jasno szarym * Podane w opisie marki materiałów są przykładowe. Stanowisko przeznaczone do sprzedaży produktów bankowo ubezpieczeniowych. Blat roboczy biurka montowany na wysokości 74cm. Do podłączenia urządzeń na blacie należy przewidzieć systemowe przejścia kablowe. Zaprojektowano blendę osłaniającą kable oraz nogi pracownika. Wykonane z płyty wiórowej laminowanej w kolorze szarym, mocowaną w spodzie blatu biurka, cofniętą względem zewnętrznej krawędzi blatu o ok. cm. W przypadku, gdy biurka są łączone, zaprojektowano panel przedzielający stanowiska. Wykonany z płyty meblowej laminowanej w kolorze białym. Na panelu zostanie zamontowany ekspozytor ulotek analogicznie do stanowiska obsługi finansowej. Stanowiska wyposażone w stacje komputerowe typu laptop. Na nadwieszeniu nad stanowiskami należy umieścić napis, wykonany z szarej (RAL 07) plexi KONTA KREDYTY UBEZPIECZENIA h liter = cm. Czcionka Calibri. Przy stanowisku należy zapewnić szafkę aktową - np SSB_80 lub SSB_ strona 4 rew

21 Szafa listowa (SLA, SLB i SLE) Za stanowiskami zaprojektowano szafy z szufladami na korespondencję. Szuflady zaprojektowano w kilku rozmiarach. Szafa zaprojektowana, jako mebel modułowy ustawiany w rzędzie, w ilości zależnej od wielkości i potrzeb placówki. Mebel wbudowany we wnękę z płyt GK. * Podane w opisie marki materiałów są przykładowe. KOLORYSTYKA: - front w kolorze białym, matowym ( płyta laminowana ) krawędzie wykończone listwa ABS - cokół w kolorze białym - prowadnice Blum Tandembox lub równoważne - okucia Blum lub równoważne - uchwyty listwowe wpuszczane aluminium mat (np. Zobal UKW-2) SZAFA LISTOWA SLA rew strona
