1 edycja 1/2008 Pozwól sobie na jakość

2 Prestiżowe nagrody otrzymane przez Porta KMI Poland Marka Wysokiej Reputacji 2007 Tytuł przyznany w dniu 31 maja 2007 r. w ramach rankingu reputacji marek w Polsce Premium Brand. Lider Rynku Stolarki 2007 Tytuł przyznawany na podstawie rankingów wyników sprzedaży roku 2006 dla producentów i dostawców branży stolarki budowlanej, pod patronatem Związku Polskie Okna i Drzwi. Budowlana Marka Roku 2006 Tytuł przyznany w dniu 25 stycznia 2007 r. podczas MTB Budma w Poznaniu, na podstawie wyników Centrum Badań i Analiz Rynku ASM z Kutna. Lider Eksportu 2006 Tytuł przyznany w dniu 25 września 2007 r. w kategorii Wielkość zainwestowanego kapitału za granicą.

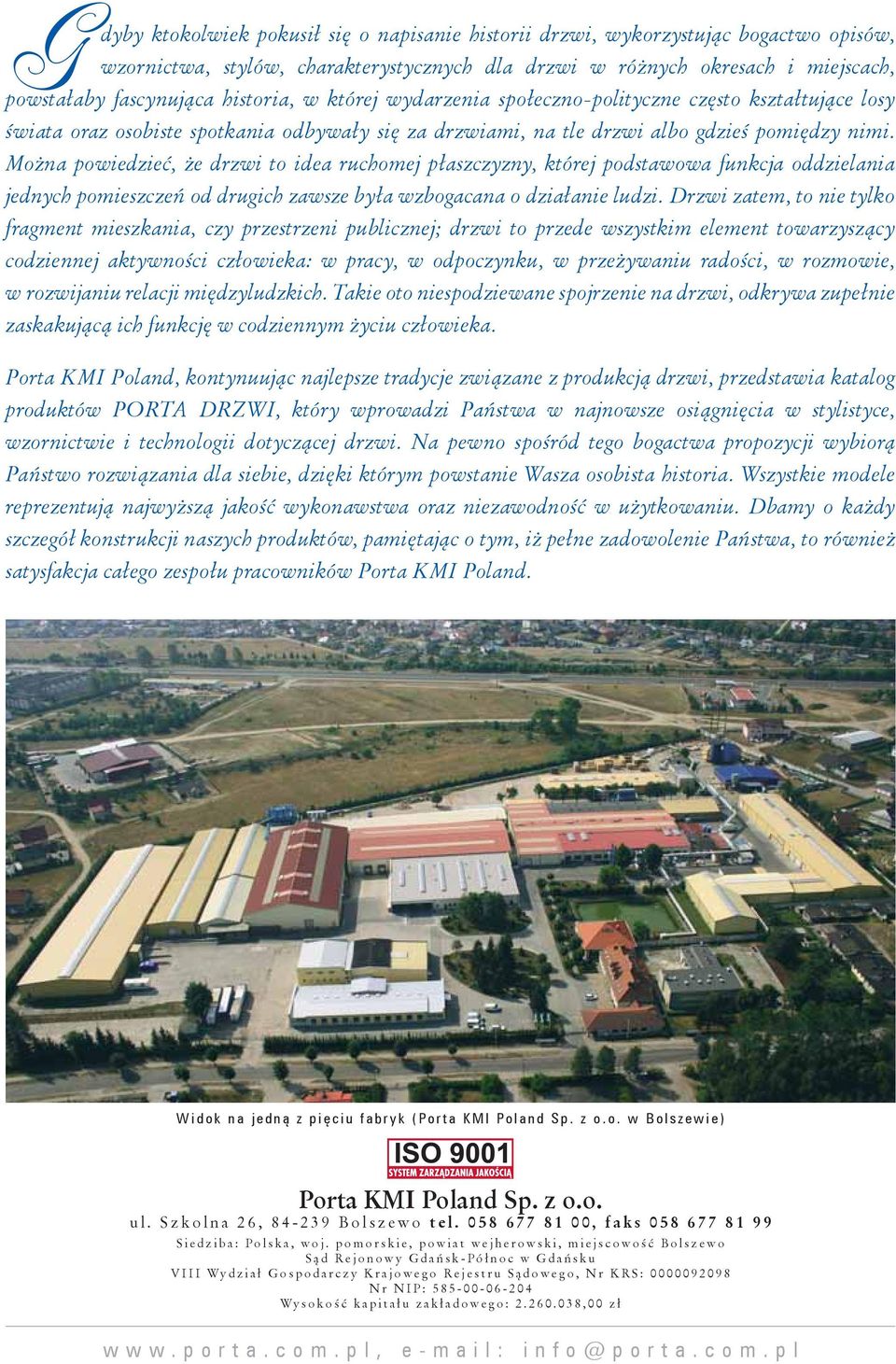

3 G dyby ktokolwiek pokusił się o napisanie historii drzwi, wykorzystując bogactwo opisów, wzornictwa, stylów, charakterystycznych dla drzwi w różnych okresach i miejscach, powstałaby fascynująca historia, w której wydarzenia społeczno-polityczne często kształtujące losy świata oraz osobiste spotkania odbywały się za drzwiami, na tle drzwi albo gdzieś pomiędzy nimi. Można powiedzieć, że drzwi to idea ruchomej płaszczyzny, której podstawowa funkcja oddzielania jednych pomieszczeń od drugich zawsze była wzbogacana o działanie ludzi. Drzwi zatem, to nie tylko fragment mieszkania, czy przestrzeni publicznej; drzwi to przede wszystkim element towarzyszący codziennej aktywności człowieka: w pracy, w odpoczynku, w przeżywaniu radości, w rozmowie, w rozwijaniu relacji międzyludzkich. Takie oto niespodziewane spojrzenie na drzwi, odkrywa zupełnie zaskakującą ich funkcję w codziennym życiu człowieka. Porta KMI Poland, kontynuując najlepsze tradycje związane z produkcją drzwi, przedstawia katalog produktów PORTA DRZWI, który wprowadzi Państwa w najnowsze osiągnięcia w stylistyce, wzornictwie i technologii dotyczącej drzwi. Na pewno spośród tego bogactwa propozycji wybiorą Państwo rozwiązania dla siebie, dzięki którym powstanie Wasza osobista historia. Wszystkie modele reprezentują najwyższą jakość wykonawstwa oraz niezawodność w użytkowaniu. Dbamy o każdy szczegół konstrukcji naszych produktów, pamiętając o tym, iż pełne zadowolenie Państwa, to również satysfakcja całego zespołu pracowników Porta KMI Poland. Widok na jedną z pię ciu fabryk (Porta KMI Poland Sp. z o.o. w Bolszewie) Porta KMI Poland Sp. z o.o. ul. Szkolna 26, Bolszewo tel , faks Siedziba: Polska, woj. pomorskie, powiat wejherowski, miejscowość Bolszewo S ą d Rejonowy Gdań sk-pół noc w Gdań sku VIII Wydział Gospodarczy Krajowego Rejestru Są dowego, Nr KRS: Nr NIP: Wysokość kapitał u zakł adowego: ,00 zł info@porta.com.pl

4 Porta KONTRAKT Zastosowania ponad miarę Drzwi Porta to nie tylko szeroka gama produktów standardowych, to również drzwi nietypowe dostosowane do indywidualnych potrzeb naszych klientów. Nietypowe wykończenie, wzór lub rozmiar w zestawieniu z szeregiem rozwiązań technicznych o najwyższych parametrach użytkowych (ognioodporność, dymoszczelność, dźwiękoszczelność, antywłamaniowość) oferowanych w ramach posiadanych certyfi katów i przeprowadzonych badań pozwoliło nam zaistnieć na wielu prestiżowych obiektach inwestycyjnych. Nasze drzwi znalazły zastosowanie w budynkach mieszkalnych, urzędach, biurach, gabinetach, szkołach, marketach, restauracjach, hotelach, domach wczasowych, internatach, szpitalach, przychodniach, laboratoriach, sanatoriach, lotniskach i wielu innych miejscach użytku publicznego. Jakość użytych materiałów i precyzja wykonania to znak rozpoznawczy PORTA. W ramach posiadanych szerokich możliwości technologicznych specjalnie wydzielony w naszej organizacji Dział Kontraktów Porta przygotuje dla Państwa ofertę zgodnie z oczekiwaniami przedstawionymi w Państwa zapytaniu. Na stronie 3 przedstawiamy proponowane przez nas rozwiązania w zależności od wymagań akustycznych, przeciwpożarowych, z klasą odporności na włamanie oraz minimalnych współczynników przenikania ciepła dla drzwi zewnętrznych. OGNIOODPORNOŚĆ DYMOSZCZELNOŚĆ DŹWIĘKOSZCZELNOŚĆ ANTYWŁAMANIOWOŚĆ 2

5 K a t a l o g P r o d u k t ó w P o r t a edycja 1 / 2008 Zalecane zastosowanie drzwi Porta według wymagań przeciwpożarowych (na podst. rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75/2002, poz. 690) RODZAJ BUDYNKU budynki mieszkalne (bez przedsionków ppoż.) hotele, pensjonaty budynki mieszkalne hotele, pensjonaty, budynki użyteczności publicznej zastosowania specjalne PRZYKŁADOWE ZASTOSOWANIE drzwi wejściowe do mieszkań w budynkach o wysokości powyżej 25 m (od 9 piętra) drzwi wejściowe do mieszkań w budynkach o wysokości powyżej 12 m (od 4 piętra) drzwi między strefami ppoz. (budynki bez przedsionków ppoż.) PROPONOWANA KLASA ODPORNOŚCI OGNIOWEJ LUB DYMOSZCZELNOŚCI EI 30 EI 30/S 60 (Sa, Sm) EI 30 EI 30/S 60 (Sa, Sm) EI 30 (wys. do 12 m) EI 60 (wys. pow. 12 m) NAZWA (SYMBOL DRZWI SPEŁNIAJĄCYCH WYMAGANIA) KWARC (DT-K32/M) GRANIT typ 2 (DT-PW/II) 42 db (DT-AW/M, DT-AW/D) EI 30 (DT-K32/M, DT-PP-DY) EI 30 (DT-K32/M) EI 60 (DT-PP60) STRONA KATALOGOWA str. 68, 70 str. 86, 88 str. 88 EI 60 (wysokość budynku do 55 m) EI 60 (DT-PP60) str. 88 drzwi do kotłowni EI 60 EI 60 (DT-PP60) str. 88 drzwi do garaży (nie dotyczy budynków jednorodz.) EI 30 (wejście z przedsionka ppoż) EI 30 (DT-K32/M) str. 88 EI 60 EI 60 (DT-PP60) str. 88 Uwaga: Powyższa tabela zawiera ogólne wymogi ppoz. dotyczące budynków, podane w niej parametry należy zweryfikować i dostosować indywidualnie do określonego obiektu. Zalecane zastosowanie drzwi Porta w zależności od wymagań akustycznych (wymagania akustyczne na podst. normy PN-B-02151:1999) RODZAJ BUDYNKU budynki wielorodzinne hotele wyższych kategorii hotele niższych kategorii, domy wczasowe hotele, domy wczasowe domy studenckie, internaty, domy rencistów, sanatoria PRZYKŁADOWE ZASTOSOWANIE WYMAGANIA AKUSTYCZNE ZALECANE PRZEZ PORTA wejścia do mieszkań w budynkach > Rw 27 db Rw 32 db z korytarza bezpośrednio do pokoi z korytarza do korytarza wewnętrznego, przedsionka wg. projektu Rw 32 db Rw 42 db > Rw 32 db Rw 32 db z korytarza bezpośrednio do pokoi > Rw 32 db Rw 32 db z korytarza głównego do korytarza wewnętrznego, przedsionka NAZWA (SYMBOL DRZWI SPEŁNIAJĄCYCH WYMAGANIA) AGAT, OPAL, KWARC (DT-K32/M) GRANIT typ 1 i 2 (DT-PW/II) 42 db (DT-AW/M,DT-AW/PS, DT-AW/D) 32 db (DT-A32/M, DT-A32/PS) EI 30 (DT-K32/M, DT-PP-DY) 32 db (DT-A32/M, DT-A32/PS) EI 30 (DT-K32/M, DT-PP-DY) 32 db (DT-A32/M, DT-A32/PS) EI 30 (DT-K32/M, DT-PP-DY) STRONA KATALOGOWA str. 66, 68, 70 str. 84, 86, 88 str. 84, 88 str. 84, 88 > Rw 27 db Rw 27 db 27 db (DT-A27/M, DT-A27/PS) str. 84 sale telewizyjne, klubowe, konferencyjne wg. projektu Rw 42 db 42 db (DT-AW/M, DT-AW/PS, DT-AW/D) str. 86 z korytarza bezpośrednio do pokoi > Rw 32 db Rw 32 db AGAT, KWARC (ościeżnica metalowa) 32 db (DT-A32/M) (ościeżnica metalowa) EI 30 (DT-K32/M) (ościeżnica metalowa) str. 66, 68, 84, 88 z korytarza do korytarza wewnętrznego, przedsionka > Rw 27 db Rw 27 db 27 db (DT-A27/M) (ościeżnica metalowa) str. 84 sale telewizyjne, czytelnie wg. projektu Rw 42 db 42 db (DT-AW/M) (ościeżnica metalowa) str. 86 szpitale budynki administracyjne i biurowe gabinety lekarskie wg. projektu Rw 42 db 42 db (DT-AW/M) (ościeżnica metalowa) str. 86 pokoje lekarzy i pielęgniarek wg. projektu Rw 27 db 27 db (DT-A27/M) (ościeżnica metalowa) str. 84 pokoje do pracy > Rw 22 db Rw 27 db 27 db (DT-A27/M, DT-A27/PS) str. 84 pokoje do pracy wymagającej koncentracji uwagi > Rw 27 db Rw 32 db 32 db (DT-A32/M, DT-A32/PS) EI 30 (DT-K32/M, DT-PP-DY) gabinety dyrektorskie > Rw 27 db Rw 42 db 42 db (DT-AW/M, DT-AW/PS, DT-AW/D) str. 86 str. 84, 88 Drzwi o zwiększonej odporności na włamanie RODZAJ BUDYNKU budynki mieszkalne PRZYKŁADOWE ZASTOSOWANIE drzwi wejściowe do mieszkań PROPONOWANA KLASA ODPORNOŚCI NA WŁAMANIE klasa B klasa C NAZWA (SYMBOL DRZWI SPEŁNIAJĄCYCH WYMAGANIA) OPAL GRANIT typ 1 i 2 (DT-PW/II) STRONA str. 66, 70 Drzwi zewnętrzne o niskim współczynniku przenikania ciepła RODZAJ BUDYNKU PRZYKŁADOWE ZASTOSOWANIE WYMAGANY WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA WSPÓŁCZYNNIK OKREŚLONY DLA DRZWI PORTA NAZWA (SYMBOL DRZWI SPEŁNIAJĄCYCH WYMAGANIA) STRONA KATALOGOWA budynki jednorodzinne budownictwo jedno i wielorodzinne, budynki użyteczności publicznej o małym i średnim natężeniu ruchu drzwi wejściowe do budynków U 2,6 W/(m 2 K) U=2,11 W/(m 2 K) GDAŃSK, TORUŃ, SZCZECIN str. 74 drzwi wejściowe do budynków U 2,6 W/(m 2 K) U=1,5 W/(m 2 K) (drzwi z przeszkleniem) U=1,6 W/(m 2 K) (drzwi bez przeszklenia) GDYNIA WROCŁAW (DZ-F) str. 76 3

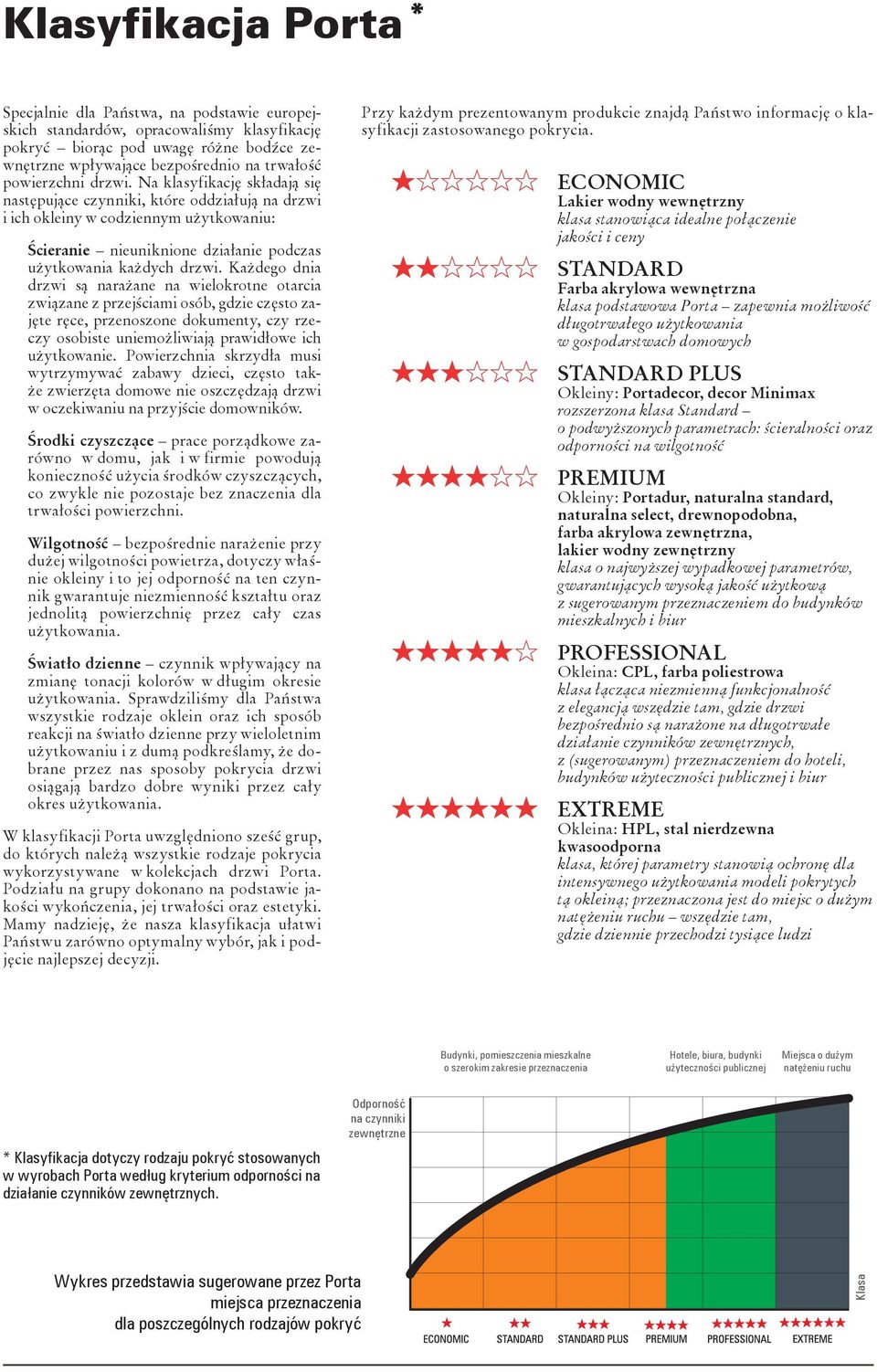

6 Klasyfikacja Porta * Specjalnie dla Państwa, na podstawie europejskich standardów, opracowaliśmy klasyfikację pokryć biorąc pod uwagę różne bodźce zewnętrzne wpływające bezpośrednio na trwałość powierzchni drzwi. Na klasyfikację składają się następujące czynniki, które oddziałują na drzwi i ich okleiny w codziennym użytkowaniu: Ścieranie nieuniknione działanie podczas użytkowania każdych drzwi. Każdego dnia drzwi są narażane na wielokrotne otarcia związane z przejściami osób, gdzie często zajęte ręce, przenoszone dokumenty, czy rzeczy osobiste uniemożliwiają prawidłowe ich użytkowanie. Powierzchnia skrzydła musi wytrzymywać zabawy dzieci, często także zwierzęta domowe nie oszczędzają drzwi w oczekiwaniu na przyjście domowników. Środki czyszczące prace porządkowe zarówno w domu, jak i w firmie powodują konieczność użycia środków czyszczących, co zwykle nie pozostaje bez znaczenia dla trwałości powierzchni. Wilgotność bezpośrednie narażenie przy dużej wilgotności powietrza, dotyczy właśnie okleiny i to jej odporność na ten czynnik gwarantuje niezmienność kształtu oraz jednolitą powierzchnię przez cały czas użytkowania. Światło dzienne czynnik wpływający na zmianę tonacji kolorów w długim okresie użytkowania. Sprawdziliśmy dla Państwa wszystkie rodzaje oklein oraz ich sposób reakcji na światło dzienne przy wieloletnim użytkowaniu i z dumą podkreślamy, że dobrane przez nas sposoby pokrycia drzwi osiągają bardzo dobre wyniki przez cały okres użytkowania. W klasyfikacji Porta uwzględniono sześć grup, do których należą wszystkie rodzaje pokrycia wykorzystywane w kolekcjach drzwi Porta. Podziału na grupy dokonano na podstawie jakości wykończenia, jej trwałości oraz estetyki. Mamy nadzieję, że nasza klasyfikacja ułatwi Państwu zarówno optymalny wybór, jak i podjęcie najlepszej decyzji. Przy każdym prezentowanym produkcie znajdą Państwo informację o klasyfikacji zastosowanego pokrycia. ECONOMIC Lakier wodny wewnętrzny klasa stanowiąca idealne połączenie jakości i ceny STANDARD Farba akrylowa wewnętrzna klasa podstawowa Porta zapewnia możliwość długotrwałego użytkowania w gospodarstwach domowych STANDARD PLUS Okleiny: Portadecor, decor Minimax rozszerzona klasa Standard o podwyższonych parametrach: ścieralności oraz odporności na wilgotność PREMIUM Okleiny: Portadur, naturalna standard, naturalna select, drewnopodobna, farba akrylowa zewnętrzna, lakier wodny zewnętrzny klasa o najwyższej wypadkowej parametrów, gwarantujących wysoką jakość użytkową z sugerowanym przeznaczeniem do budynków mieszkalnych i biur PROFESSIONAL Okleina: CPL, farba poliestrowa klasa łącząca niezmienną funkcjonalność z elegancją wszędzie tam, gdzie drzwi bezpośrednio są narażone na długotrwałe działanie czynników zewnętrznych, z (sugerowanym) przeznaczeniem do hoteli, budynków użyteczności publicznej i biur EXTREME Okleina: HPL, stal nierdzewna kwasoodporna klasa, której parametry stanowią ochronę dla intensywnego użytkowania modeli pokrytych tą okleiną; przeznaczona jest do miejsc o dużym natężeniu ruchu wszędzie tam, gdzie dziennie przechodzi tysiące ludzi Budynki, pomieszczenia mieszkalne o szerokim zakresie przeznaczenia Hotele, biura, budynki użyteczności publicznej Miejsca o dużym natężeniu ruchu * Klasyfikacja dotyczy rodzaju pokryć stosowanych w wyrobach Porta według kryterium odporności na działanie czynników zewnętrznych. Odporność na czynniki zewnętrzne Wykres przedstawia sugerowane przez Porta miejsca przeznaczenia dla poszczególnych rodzajów pokryć Klasa

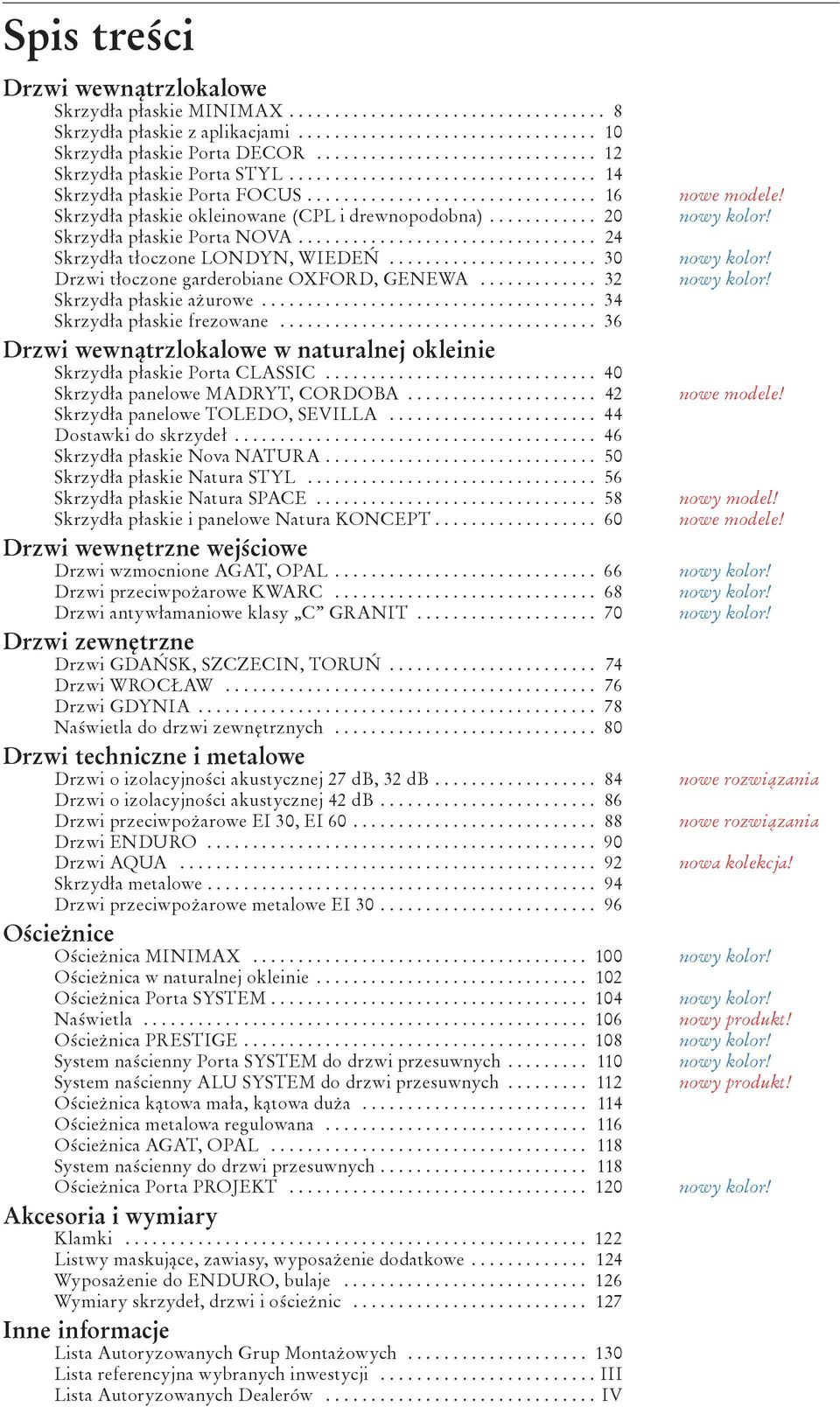

7 Spis treści Drzwi wewnątrzlokalowe Skrzydła płaskie MINIMAX Skrzydła płaskie z aplikacjami Skrzydła płaskie Porta DECOR Skrzydła płaskie Porta STYL Skrzydła płaskie Porta FOCUS Skrzydła płaskie okleinowane (CPL i drewnopodobna) Skrzydła płaskie Porta NOVA Skrzydła tłoczone LONDYN, WIEDEŃ Drzwi tłoczone garderobiane OXFORD, GENEWA Skrzydła płaskie ażurowe Skrzydła płaskie frezowane Drzwi wewnątrzlokalowe w naturalnej okleinie Skrzydła płaskie Porta CLASSIC Skrzydła panelowe MADRYT, CORDOBA Skrzydła panelowe TOLEDO, SEVILLA Dostawki do skrzydeł Skrzydła płaskie Nova NATURA Skrzydła płaskie Natura STYL Skrzydła płaskie Natura SPACE Skrzydła płaskie i panelowe Natura KONCEPT Drzwi wewnętrzne wejściowe Drzwi wzmocnione AGAT, OPAL Drzwi przeciwpożarowe KWARC Drzwi antywłamaniowe klasy C GRANIT Drzwi zewnętrzne Drzwi GDAŃSK, SZCZECIN, TORUŃ Drzwi WROCŁAW Drzwi GDYNIA Naświetla do drzwi zewnętrznych Drzwi techniczne i metalowe Drzwi o izolacyjności akustycznej 27 db, 32 db Drzwi o izolacyjności akustycznej 42 db Drzwi przeciwpożarowe EI 30, EI Drzwi ENDURO Drzwi AQUA Skrzydła metalowe Drzwi przeciwpożarowe metalowe EI Ościeżnice Ościeżnica MINIMAX Ościeżnica w naturalnej okleinie Ościeżnica Porta SYSTEM Naświetla Ościeżnica PRESTIGE System naścienny Porta SYSTEM do drzwi przesuwnych System naścienny ALU SYSTEM do drzwi przesuwnych Ościeżnica kątowa mała, kątowa duża Ościeżnica metalowa regulowana Ościeżnica AGAT, OPAL System naścienny do drzwi przesuwnych Ościeżnica Porta PROJEKT Akcesoria i wymiary Klamki Listwy maskujące, zawiasy, wyposażenie dodatkowe Wyposażenie do ENDURO, bulaje Wymiary skrzydeł, drzwi i ościeżnic Inne informacje Lista Autoryzowanych Grup Montażowych Lista referencyjna wybranych inwestycji III Lista Autoryzowanych Dealerów IV nowe modele! nowy kolor! nowy kolor! nowy kolor! nowe modele! nowy model! nowe modele! nowy kolor! nowy kolor! nowy kolor! nowe rozwiązania nowe rozwiązania nowa kolekcja! nowy kolor! nowy kolor! nowy produkt! nowy kolor! nowy kolor! nowy produkt! nowy kolor!

8 J uż od początku istnienia firmy Porta KMI Poland, jej specjalnością były (i są nadal) drzwi wewnątrzlokalowe przeznaczone do stosowania wewnątrz pomieszczeń mieszkalnych i biurowych. Należy pamiętać, że takie drzwi nie nadają się do stosowania jako drzwi wejściowe z klatki schodowej do mieszkania lub w innych miejscach, w których warunki otoczenia, tak pod względem temperatury, jak i wilgotności, są niekorzystne. Bogata oferta pozwala każdemu Klientowi znaleźć interesujący go model skrzydła zarówno pod względem wzorniczym, jak i cenowym. Oferujemy skrzydła płytowe wykończone lakierem, laminatami w bogatej palecie kolorystycznej, okleiną syntetyczną i okleiną naturalną oraz skrzydła płycinowe o konstrukcji ramowej w okleinie naturalnej. Wspólną cechą różnorodności wykonań poszczególnych modeli jest ich wysoka jakość. Bez względu na cenę drzwi nasi Klienci mogą być pewni, że otrzymają produkt najwyższej jakości.

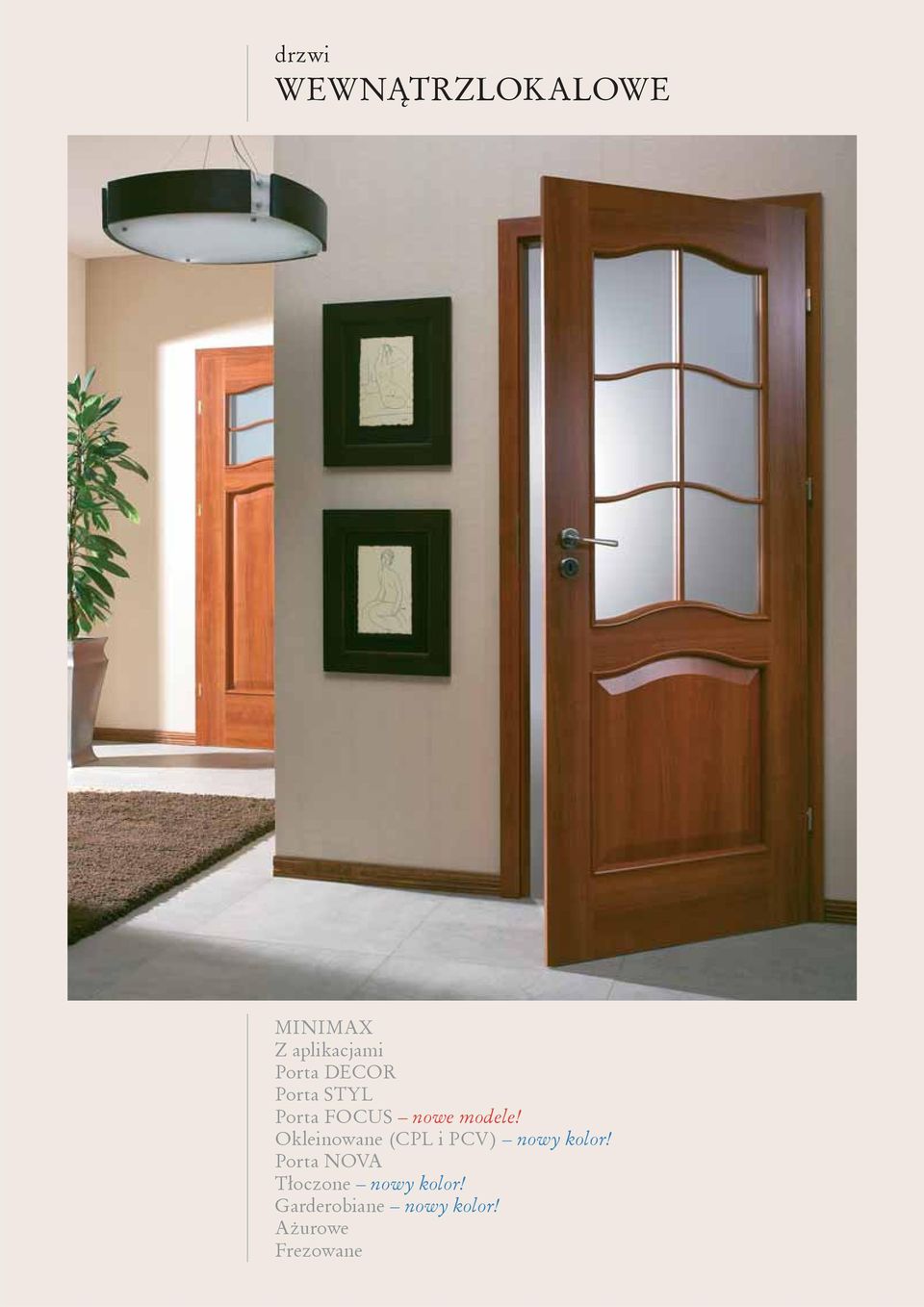

9 drzwi WEWNĄTRZLOKALOWE MINIMAX Z aplikacjami Porta DECOR Porta STYL Porta FOCUS nowe modele! Okleinowane (CPL i PCV) nowy kolor! Porta NOVA Tłoczone nowy kolor! Garderobiane nowy kolor! Ażurowe Frezowane

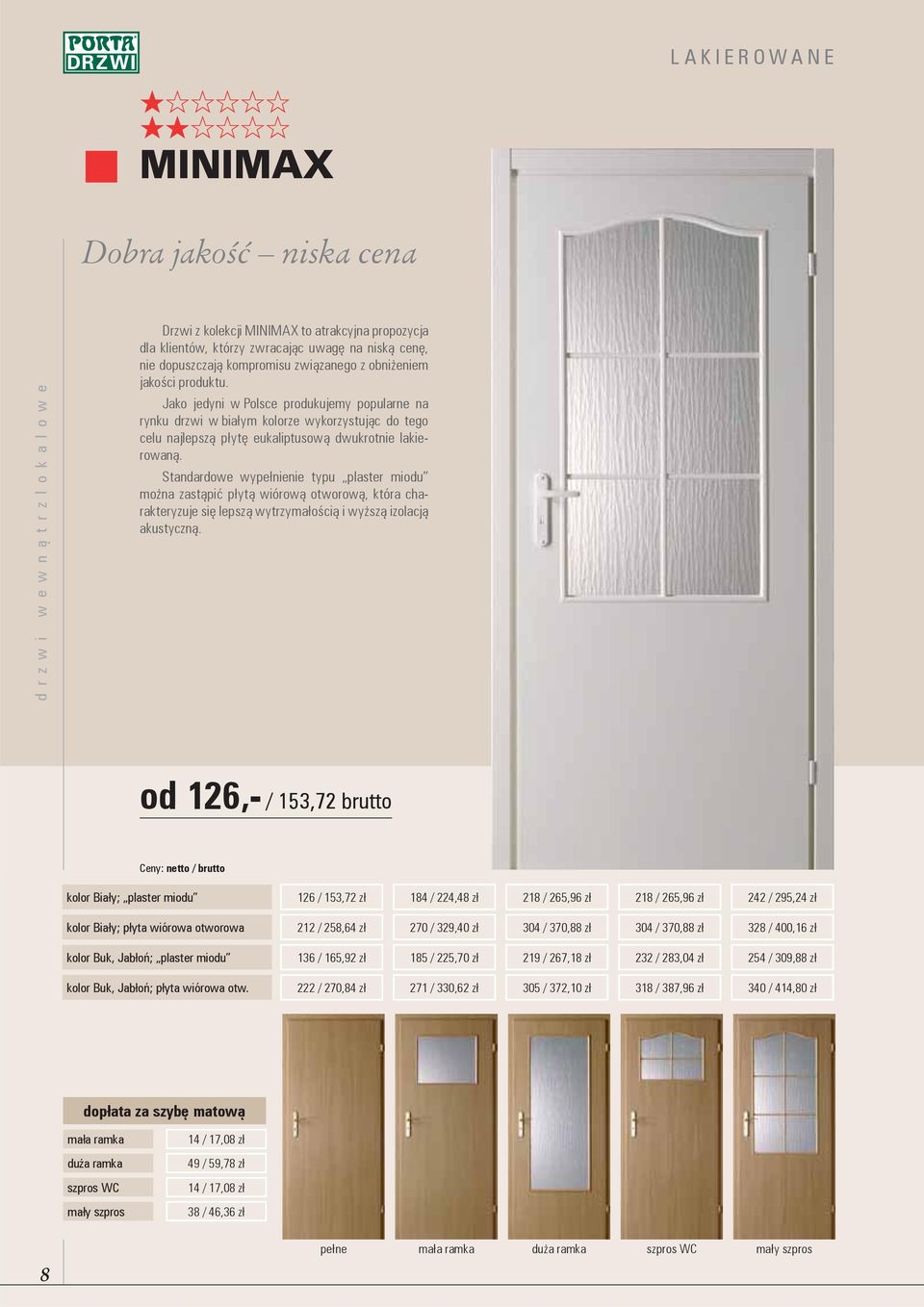

10 MINIMAX LAKIEROWANE Dobra jakość niska cena 8d r z w i w e w ną t r z l o k a l o w e Drzwi z kolekcji MINIMAX to atrakcyjna propozycja dla klientów, którzy zwracając uwagę na niską cenę, nie dopuszczają kompromisu związanego z obniżeniem jakości produktu. Jako jedyni w Polsce produkujemy popularne na rynku drzwi w białym kolorze wykorzystując do tego celu najlepszą płytę eukaliptusową dwukrotnie lakierowaną. Standardowe wypełnienie typu plaster miodu można zastąpić płytą wiórową otworową, która charakteryzuje się lepszą wytrzymałością i wyższą izolacją akustyczną. od 126,- / 153,72 brutto Ceny: netto / brutto kolor Biały; plaster miodu 126 / 153,72 zł 184 / 224,48 zł 218 / 265,96 zł 218 / 265,96 zł 242 / 295,24 zł kolor Biały; płyta wiórowa otworowa 212 / 258,64 zł 270 / 329,40 zł 304 / 370,88 zł 304 / 370,88 zł 328 / 400,16 zł kolor Buk, Jabłoń; plaster miodu 136 / 165,92 zł 185 / 225,70 zł 219 / 267,18 zł 232 / 283,04 zł 254 / 309,88 zł kolor Buk, Jabłoń; płyta wiórowa otw. 222 / 270,84 zł 271 / 330,62 zł 305 / 372,10 zł 318 / 387,96 zł 340 / 414,80 zł dopłata za szybę matową mała ramka duża ramka szpros WC mały szpros 14 / 17,08 zł 49 / 59,78 zł 14 / 17,08 zł 38 / 46,36 zł pełne mała ramka duża ramka szpros WC mały szpros

11 Katalog Produktów Porta edycja 1 / 2008 Minimax (farba akrylowa wewnętrzna) Biały (RAL 9016) Minimax (lakier wodny wewnętrzny) Buk Jabłoń d r z w i w e w ną t r z l o k a l o w e wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Wypełnienie skrzydła stanowi wkład stabilizujący plaster miodu lub płyta wiórowa otworowa w ramie z klejonki drewna iglastego wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem jest obłożona dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K (białe i jabłoń) i R (buk). Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte ekologicznym lakierem wodnym nowej generacji. Ramka (z MDF-u) i szpros (z PCV) są wykonane w kolorze skrzydła. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 100 i 110 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba (wzór: kora dębu ) Przygotowanie do skrótu maks. 60 mm Pochwyt okrągły (do drzwi przesuwnych) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Kratka lub tuleje wentylacyjne Podcięcie wentylacyjne Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Nakładki na zawiasy Szyba matowa hartowana Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej lub z MDF-u WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, 100 1, Dwuskrzydłowe: OŚCIEŻNICE (od str. 100) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa UWAGI Skrzydła dostępne w wersji do samodzielnego malowania w cenie skrzydła Minimax biały. Aprobata Techniczna AT /2007, ITB Warszawa. 1 Dopłata za rozmiar zł netto / 56,12 zł brutto. 2 Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 56,12 zł brutto. Wymiary przeszkleń jak w rozmiarze Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 9

12 LAKIEROWANE Z aplikacjami Indywidualne spojrzenie d r z w i w e w ną t r z l o k a l o w e Zasadniczą cechą drzwi z aplikacjami jest solidna budowa oparta na konstrukcji skrzydeł MINIMAX. Dodatkowym elementem wyróżniającym ten model jest możliwość wyboru oryginalnych elementów dekoracyjnych w dwóch kolorach. Fantazja, nowoczesność, chęć podkreślenia odmiennego spojrzenia na świat to cechy wyróżniające młodość, dlatego drzwi z tej grupy są szczególnie dobrze widziane przez młodych ludzi, otwartych na nowy styl projektowania. Standardowe wypełnienie typu plaster miodu można zastąpić płytą wiórową otworową, która charakteryzuje się lepszą wytrzymałością i wyższą izolacją akustyczną. od 261,- / 318,42 brutto Ceny: netto / brutto Wszystkie wzory skrzydeł z aplikacjami z wypełnieniem: plaster miodu z wypełnieniem: płyta wiórowa otworowa 261 / 318,42 zł 347 / 423,34 zł 10 model 1 model 2 model 3 model 4 model 5 model 6

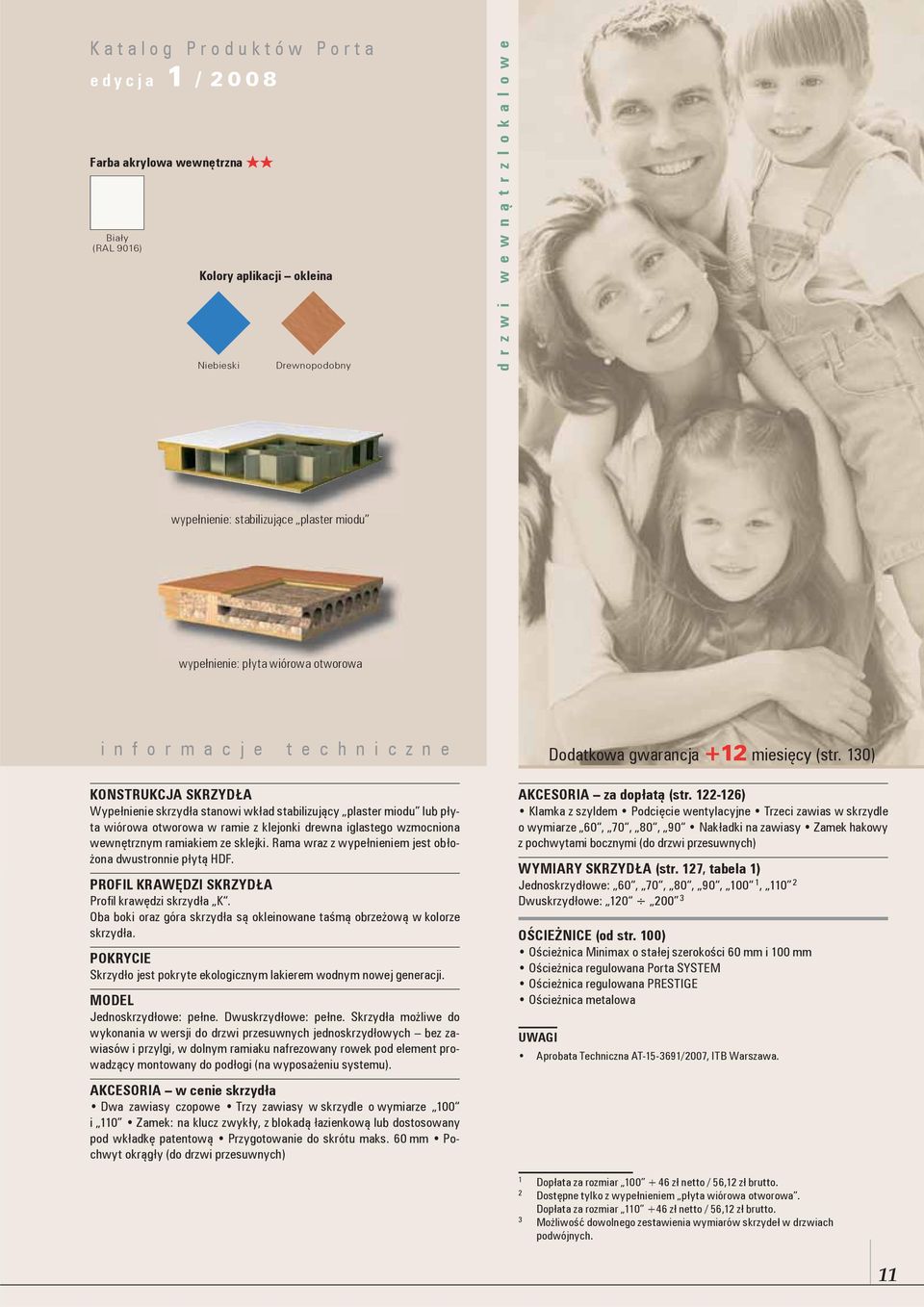

13 Katalog Produktów Porta edycja 1 / 2008 Farba akrylowa wewnętrzna Biały (RAL 9016) Kolory aplikacji okleina Niebieski Drewnopodobny d r z w i w e w ną t r z l o k a l o w e wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Wypełnienie skrzydła stanowi wkład stabilizujący plaster miodu lub płyta wiórowa otworowa w ramie z klejonki drewna iglastego wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem jest obłożona dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K. Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte ekologicznym lakierem wodnym nowej generacji. MODEL Jednoskrzydłowe: pełne. Dwuskrzydłowe: pełne. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 100 i 110 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Przygotowanie do skrótu maks. 60 mm Pochwyt okrągły (do drzwi przesuwnych) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Klamka z szyldem Podcięcie wentylacyjne Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, 100 1, Dwuskrzydłowe: OŚCIEŻNICE (od str. 100) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa UWAGI Aprobata Techniczna AT /2007, ITB Warszawa. 1 Dopłata za rozmiar zł netto / 56,12 zł brutto. 2 Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 56,12 zł brutto. 3 Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 11

14 OKLEINOWANE (Portadecor) Porta DECOR Jasne i ciepłe wnętrze d r z w i w e w ną t r z l o k a l o w e Bliskie skojarzenia z kolorami natury oraz wyjątkowa trwałość okleiny to główne cechy wyróżniające drzwi z grupy Porta DECOR. Ciepłe barwy oklein i duży wybór kolorów pozwalają nadać wnętrzom przytulny charakter. Trwała konstrukcja i wysokiej jakości okleina w atrakcyjnej cenie to podstawowe walory tej kolekcji. Drzwi Porta DECOR świetnie wyglądają zarówno we wnętrzach mieszkalnych, jak i w biurach. Standardowe wypełnienie typu plaster miodu można zastąpić płytą wiórową otworową, która charakteryzuje się lepszą wytrzymałością i wyższą izolacją akustyczną. od 161,- / 196,42 brutto Ceny: netto / brutto kolor Buk Bawaria ; plaster miodu 161 / 196,42 zł 209 / 254,98 zł 245 / 298,90 zł 250 / 305,00 zł 256 / 312,32 zł 289 / 352,58 zł kolor Buk Bawaria ; płyta wiórowa otw. 247 / 301,34 zł 295 / 359,90 zł 331 / 403,82 zł 336 / 409,92 zł 342 / 417,24 zł 375 / 457,50 zł pozostałe kolory; plaster miodu 185 / 225,70 zł 233 / 284,26 zł 269 / 328,18 zł 274 / 334,28 zł 280 / 341,60 zł 313 / 381,86 zł pozostałe kolory; płyta wiórowa otw. 271 / 330,62 zł 319 / 389,18 zł 355 / 433,10 zł 360 / 439,20 zł 366 / 446,52 zł 399 / 486,78 zł dopłata za szybę matową mała ramka duża ramka drabinka szpros WC mały szpros 14 / 17,08 zł 49 / 59,78 zł 16 / 19,52 zł 14 / 17,08 zł 38 / 46,36 zł 12 pełne mała ramka duża ramka drabinka szpros WC mały szpros

15 Katalog Produktów Porta edycja 1 / 2008 Okleina Portadecor Buk Bawaria Grusza Olcha Orzech Wiśnia Dąb Wenge d r z w i w e w ną t r z l o k a l o w e wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Wypełnienie skrzydła stanowi wkład stabilizujący plaster miodu lub płyta wiórowa otworowa w ramie z klejonki drewna iglastego wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem jest obłożona dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K. Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte okleiną Portadecor. Ramka MDF oklejona w kolorze skrzydła. Drabinka i szpros (z PCV) w kolorze skrzydła. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy (w skrzydle o wymiarze 100 lub 110 ) Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba (wzór: kora dębu ) Pochwyt okrągły (do drzwi przesuwnych). Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Kratka lub tuleje wentylacyjne Podcięcie wentylacyjne Klamka z szyl dem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Przy gotowanie do skrótu maks. 60 mm 1 Nakładki na zawiasy Szyba matowa hartowana Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej lub z MDF-u. WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, 100 2, Dwuskrzydłowe: OŚCIEŻNICE (od str. 100) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa UWAGI Aprobata Techniczna AT /2007, ITB Warszawa. 1 Przygotowanie do skrótu za dopłatą dotyczy skrzydeł z wypełnieniem plaster miodu. Wypełnienie płyta otworowa zawiera przygotowanie do skrótu w standardzie. 2 Dopłata za rozmiar zł netto / 56,12 zł brutto. 3 Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 56,12 zł brutto. Wymiary przeszkleń jak w rozmiarze Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 13

16 OKLEINOWANE (Portadecor) Porta STYL Zawsze w dobrym stylu d r z w i w e w ną t r z l o k a l o w e To, co wyróżnia tę propozycję, to wszechstronne walory dekoracyjne drzwi przy zachowaniu indywidualnego podejścia do wnętrza. Ciekawy efekt wystroju można uzyskać dzięki wzornictwu, które spełnia wysokie wymagania klientów. Zastosowanie matowych przeszkleń pozwala na zachowanie intymności wnętrza przy wydobyciu interesujących efektów świetlnych. Modele kierowane są do klientów o kreatywnym podejściu w projektowaniu wnętrza. Standardowe wypełnienie typu plaster miodu można zastąpić płytą wiórową otworową, która charakteryzuje się lepszą wytrzymałością i wyższą izolacją akustyczną. od 253,- / 308,66 brutto Ceny: netto / brutto kolor Buk Bawaria ; plaster miodu 253 / 308,66 zł 253 / 308,66 zł 310 / 378,20 zł 310 / 378,20 zł kolor Buk Bawaria ; płyta wiórowa otworowa 339 / 413,58 zł 339 / 413,58 zł 396 / 483,12 zł 396 / 483,12 zł 428 / 522,16 zł pozostałe kolory; plaster miodu 278 / 339,16 zł 278 / 339,16 zł 335 / 408,70 zł 335 / 408,70 zł pozostałe kolory; płyta wiórowa otworowa 364 / 444,08 zł 364 / 444,08 zł 421 / 513,62 zł 421 / 513,62 zł 453 / 552,66 zł 14 wzór 1 wzór 2 wzór 3 wzór 4 wzór 5

17 Katalog Produktów Porta edycja 1 / 2008 Okleina Portadecor Buk Bawaria Grusza Olcha Orzech Wiśnia Dąb Wenge d r z w i w e w ną t r z l o k a l o w e wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Wypełnienie skrzydła stanowi wkład stabilizujący plaster miodu lub płyta wiórowa otworowa w ramie z klejonki drewna iglastego wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem jest obłożona dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K. Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte okleiną Portadecor. Ramka MDF okleinowana w kolorze skrzydła. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 100 lub 110 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba wzór: matowa hartowana lub kora dębu Pochwyt okrągły (do drzwi przesuwnych) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Kratka lub tuleje wentylacyjne (dla wzoru 5 tylko 1 rząd) Podcięcie wentylacyjne Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Przygotowanie do skrótu maks. 60 mm 1 Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, 100 2, Dwuskrzydłowe: OŚCIEŻNICE (od str. 100) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa UWAGI Rozmiar 100 i 110 jest niedostępny dla skrzydła wzór 5. Aprobata Techniczna AT /2007, ITB Warszawa 1 Przygotowanie do skrótu za dopłatą dotyczy skrzydeł z wypełnieniem plaster miodu. Wypełnienie płyta otworowa zawiera przygotowanie do skrótu w standardzie. 2 Dopłata za rozmiar zł netto / 56,12 zł brutto. 3 Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 56,12 zł brutto. Wymiary przeszkleń jak w rozmiarze Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 15

18 Porta FOCUS Grupa 1 nowość Zatrzymaj światło, podziel przestrzeń d r z w i w e w ną t r z l o k a l o w e Delikatne wzory frezu na powierzchni skrzydła nawiązują do przeszkleń stosowanych w pozostałych modelach Porta FOCUS. Modele z tej grupy produktów mogą być stosowane niezależnie, jak również w zestawieniu z modelami przeszklonymi w zależności od funkcji użytkowych oddzielanych pomieszczeń. Standardowe wypełnienie typu plaster miodu można zastąpić płytą wiórową otworową, która charakteryzuje się lepszą wytrzymałością i wyższą izolacją akustyczną. od 290,- / 353,80 brutto Ceny: netto / brutto GRUPA 1 z wypełnieniem: plaster miodu z wypełnieniem: płyta wiórowa otworowa 290 / 353,80 zł 376 / 458,72 zł 16 wzór B wzór C wzór D wzór E

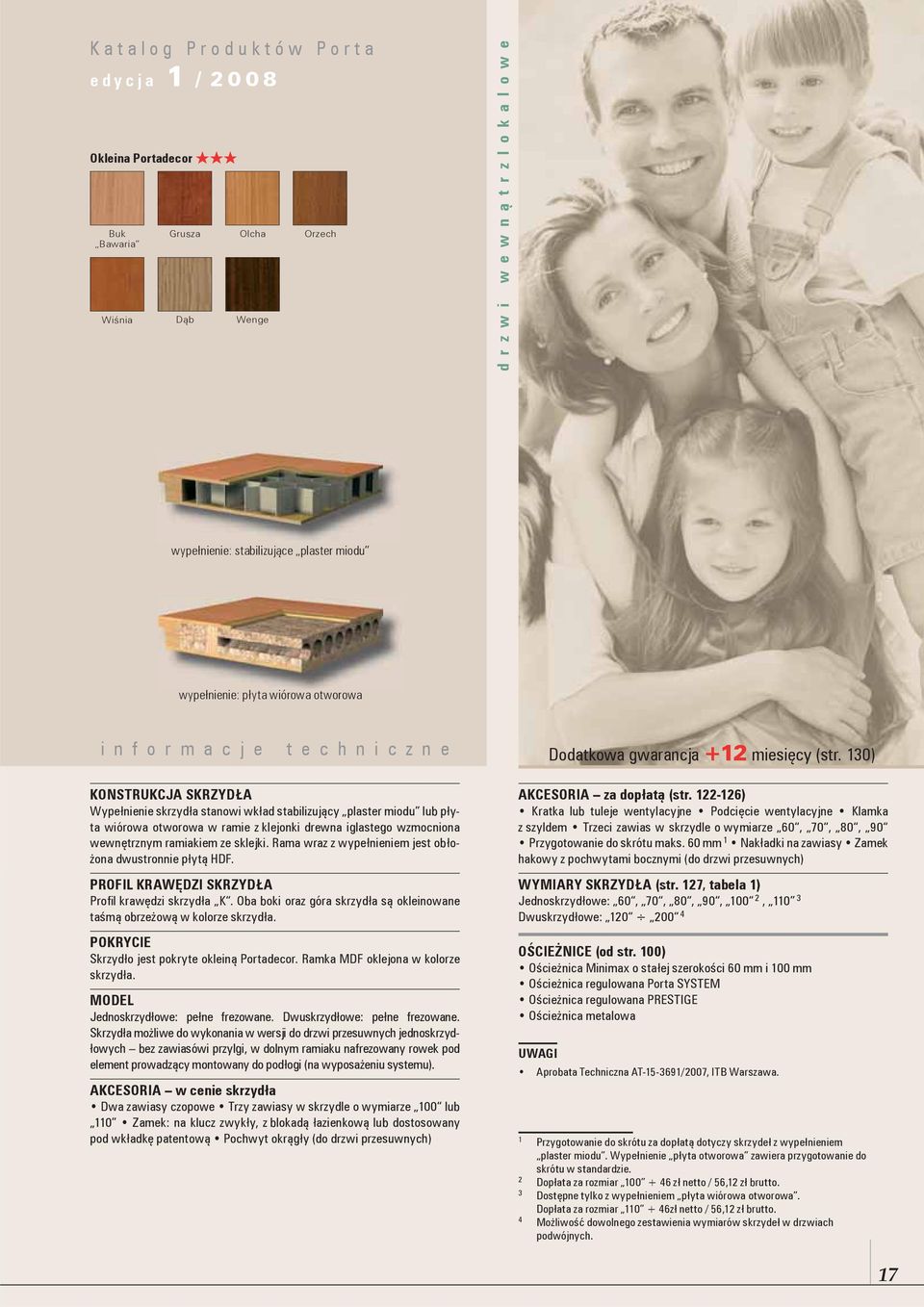

19 Katalog Produktów Porta edycja 1 / 2008 Okleina Portadecor Buk Bawaria Grusza Olcha Orzech Wiśnia Dąb Wenge d r z w i w e w ną t r z l o k a l o w e wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Wypełnienie skrzydła stanowi wkład stabilizujący plaster miodu lub płyta wiórowa otworowa w ramie z klejonki drewna iglastego wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem jest obłożona dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K. Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte okleiną Portadecor. Ramka MDF oklejona w kolorze skrzydła. MODEL Jednoskrzydłowe: pełne frezowane. Dwuskrzydłowe: pełne frezowane. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasówi przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 100 lub 110 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Pochwyt okrągły (do drzwi przesuwnych) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Kratka lub tuleje wentylacyjne Podcięcie wentylacyjne Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Przygotowanie do skrótu maks. 60 mm 1 Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, 100 2, Dwuskrzydłowe: OŚCIEŻNICE (od str. 100) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa UWAGI Aprobata Techniczna AT /2007, ITB Warszawa. 1 Przygotowanie do skrótu za dopłatą dotyczy skrzydeł z wypełnieniem plaster miodu. Wypełnienie płyta otworowa zawiera przygotowanie do skrótu w standardzie. 2 Dopłata za rozmiar zł netto / 56,12 zł brutto. 3 Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 56,12 zł brutto. 4 Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 17

20 OKLEINOWANE (Portadecor) Porta FOCUS Grupa 2, 3 nowość Światło i przestrzeń d r z w i w e w ną t r z l o k a l o w e Ta kolekcja to propozycja dla ludzi ceniących sobie swobodę przestrzeni, dla których naturalne światło pełni istotną rolę przy projektowaniu wnętrz. Szkło jest tutaj elementem podkreślającym nowoczesne wzornictwo dzięki czemu doskonale komponuje się w nowoczesnych mieszkaniach podkreślając ich otwarty charakter. Modele kierujemy do klientów chcących wyróżnić swoje mieszkania wyjątkowo atrakcyjnym i nowym stylem aranżacji wnętrz. Standardowe wypełnienie typu plaster miodu można zastąpić płytą wiórową otworową, która poprawia wytrzymałość konstrukcji skrzydła. od 561,- / 684,42 brutto Ceny: netto / brutto GRUPA 2 GRUPA 3 wypełnienie: plaster miodu 561 / 684,42 zł wypełnienie: plaster miodu 616 / 751,52 zł wypełnienie: płyta wiórowa pełna 647 / 789,34 zł wypełnienie: płyta wiórowa pełna 702 / 856,44 zł wzór 2.A wzór 2.B wzór 2.C wzór 2.D wzór 2.E wzór 3.A wzór 3.B wzór 3.C wzór 3.D wzór 3.E 18

21 Katalog Produktów Porta edycja 1 / 2008 Okleina Portadecor Buk Bawaria Grusza Olcha Orzech Wiśnia Dąb Wenge d r z w i w e w ną t r z l o k a l o w e wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Konstrukcję skrzydła stanowią pionowe ramiaki wykonane z klejonki drewna iglastego z wypełnieniem plaster miodu lub płytą wiórową otworową, połączone ze sobą szybą matową hartowaną o grubości 8 mm. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K. Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło pokryte jest okleiną Portadecor. Ramka MDF okleinowana w kolorze skrzydła. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu skrzydła). Szyba uzupełniona o metalowy ceownik umożliwiający prowadzenie. AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 100 lub 110 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba matowa hartowana (w stałej szerokości, niezależnej od rozmiaru skrzydła) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Klamka z szyldem Nakładki na zawiasy Tuleje wentylacyjne 1 WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, 100 2, Dwuskrzydłowe: OŚCIEŻNICE (od str. 100) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa 1 Niedostępne w rozmiarze 60 dla wzorów grupy 3. 2 Dopłata za rozmiar zł netto / 56,12 zł brutto. 3 Dostępne tylko z wypełnieniem płyta wiórowa pełna. Dopłata za rozmiar zł netto / 56,12 zł brutto. 4 Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 19

22 Okleinowane OKLEINOWANE (CPL lub okleina drewnopodobna) Przede wszystkim trwałość d r z w i w e w ną t r z l o k a l o w e Do produkcji tych drzwi wykorzystaliśmy wyjątkowo odporną na ścieranie i uszkodzenia mechaniczne okleinę CPL (Continuous Pressure Laminate) o grubości 0,2 lub 0,7 mm, oraz okleinę drewnopodobną, co w połączeniu ze wzmocnioną konstrukcją sprawia, że drzwi mogą być wykorzystane w wielu miejscach, w tym również w pomieszczeniach użyteczności publicznej i biurach. Bogata gama kolorów oklein pozwala na dopasowanie drzwi do każdego wystroju wnętrza. Standardowe wypełnienie typu plaster miodu można zastąpić płytą wiórową otworową, która charakteryzuje się lepszą wytrzymałością i wyższą izolacją akustyczną. od 298,- / 363,56 brutto Ceny: netto / brutto okleina CPL 0,2 mm; plaster miodu 298 / 363,56 zł 356 / 434,32 zł 379 / 462,38 zł okleina CPL 0,2 mm; płyta wiórowa otworowa 384 / 468,48 zł 442 / 539,24 zł 465 / 567,30 zł okleina CPL 0,7 mm; okleina drewnopodobna plaster miodu 412 / 502,64 zł 469 / 572,18 zł 492 / 600,24 zł okleina CPL 0,7 mm; okleina drewnopodobna, płyta wiórowa otworowa 498 / 607,56 zł 555 / 677,10 zł 578 / 705,16 zł dopłata za szybę matową mała ramka duża ramka 14 / 17,08 zł 49 / 59,78 zł 20 drzwi podwójne (przykład) pełne mała ramka duża ramka

23 Katalog Produktów Porta edycja 1 / 2008 Okleina drewnopodobna Buk jasny Jabłoń Olcha Okleina CPL Biały słoje drewna Dąb złoty nowość Buk Dąb jasny Klon Mahoń d r z w i w e w ną t r z l o k a l o w e wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Wypełnienie skrzydła stanowi wkład stabilizujący plaster miodu lub płyta wiórowa otworowa w ramie z klejonki drewna iglastego wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem jest dwustronnie obłożona płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K lub R (kolor biały oraz okleina 0,7 mm tylko K ). Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte okleiną CPL (o grubości 0,2 mm lub 0,7 mm) lub okleiną drewnopodobną. Ramka wykonana z PCV (okleina drewnopodobna) lub z MDF-u (okleina CPL), oklejona w kolorze skrzydła. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy (w skrzydle o wymiarze 100 i 110 ) Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba (wzór: kora dębu ) Pochwyt okrągły (do drzwi przesuwnych) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Kratka lub tuleje wentylacyjne Podcięcie wentylacyjne Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Nakładki na zawiasy Szyba matowa hartowana Przygotowanie do skrótu maks. 60 mm 1 Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej lub z MDF-u (MDF stosowany tylko w skrzydłach w okleinie drewnopodobnej). WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, 100 2, Dwuskrzydłowe: OŚCIEŻNICE (od str. 100) Ościeżnica Minimax o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa UWAGI Aprobata Techniczna AT /2007, ITB Warszawa. 1 Przygotowanie do skrótu za dopłatą dotyczy skrzydeł z wypełnieniem plaster miodu. Wypełnienie płyta otworowa zawiera przygotowanie do skrótu w standardzie. 2 Dopłata za rozmiar zł netto / 56,12 zł brutto. 3 Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 56,12 zł brutto. Wymiary przeszkleń jak w rozmiarze Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 21

24

25 Natura KONCEPT

26 OKLEINOWANE (Portadur) Porta NOVA Grupa 1, 2, 3 Nowoczesność i elegancja d r z w i w e w ną t r z l o k a l o w e Nowoczesne i eleganckie wzornictwo stanowi doskonały punkt wyjścia dla najwyższych wymagań związanych z wystrojem wnętrza. Wymagania te spełnia kolekcja Porta NOVA. Unikatowa na skalę europejską technologia oraz różne rodzaje przeszkleń to główne atuty tej propozycji. Porta NOVA to połączenie trwałości z urokiem drewna orzecha włoskiego. Modele z tej grupy znajdują zastosowanie zarówno we wnętrzach mieszkalnych, jak i biurowych, a okleina z rysunkiem słoi drewna podnosi estetykę każdego pomieszczenia. Dla grupy produktów ze standardowym wypełnieniem plaster miodu można zastosować płytę wiórową otworową, która charakteryzuje się lepszą wytrzymałością i wyższą izolacją akustyczną. Wypełnienie z płyty wiórowej pełnej gwarantuje trwałą i stabilną konstrukcję oraz dobrą izolację akustyczną. od 279,- / 340,38 brutto Ceny: netto / brutto GRUPA 1 GRUPA 2 GRUPA 3 pełne 279 / 340,38 zł 458 / 558,76 zł 458 / 558,76 zł z szybą chinchila 343 / 418,46 zł 369 / 450,18 zł 458 / 558,76 zł 458 / 558,76 zł z szybą żaluzja 354 / 431,88 zł 404 / 492,88 zł 493 / 601,46 zł 480 / 585,60 zł z szybą matową 366 / 446,52 zł 433 / 528,26 zł 522 / 636,84 zł 502 / 612,44 zł wzór 1.1 wzór 1.2 wzór 1.3 wzór 2.1 wzór 2.2 wzór 3.1 wzór

27 Katalog Produktów Porta edycja 1 / 2008 Okleina Portadur Orzech 1 Orzech 2 Orzech 3 Orzech 4 Orzech 5 Orzech 6 d r z w i w e w ną t r z l o k a l o w e wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa wypełnienie: płyta wiórowa pełna i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Rama skrzydła jest wykonana z klejonki drewna iglastego. Wypełnienie skrzydeł: dla grupy 1 wkład stabilizujący plaster miodu lub płyta wiórowa otworowa wzmocniona wewnętrznym ramiakiem ze sklejki (opcja za dopłatą 1 ), dla grupy 2 i 3 płyta wiórowa pełna. Rama wraz z wypełnieniem jest dwustronnie obłożona płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K. Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte okleiną Portadur o charakterystycznym pionowopoziomym rysunku słoi drewna. Ramka w skrzydle okleinowana. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach poszczególnych grup. Pełne, przeszklone lub przygotowane do przeszklenia. Skrzydła pełne możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Trzy zawiasy czopowe Szyba wzory: chinchila, żaluzja lub matowa hartowana Przygotowanie do skrótu maks. 60 mm (tylko grupa 2 i 3) Pochwyt okrągły (do drzwi przesuwnych) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Tuleje wentylacyjne 1 rząd Kratka wentylacyjna i tuleje wentylacyjne 2 rzędy (tylko grupa 1) Podcięcie wentylacyjne Przygotowanie do skrótu maks. 60 mm (tylko grupa 1) 2 Klamka z szyldem Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej (tylko wzór 1.1) WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, i dwuskrzydłowe OŚCIEŻNICE trzyzawiasowe (od str. 100) Ościeżnica Minimax o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE UWAGI Aprobata Techniczna AT /2007, ITB Warszawa. 1 Dopłata za płytę otworową wynosi + 86 zł netto / 104,92 zł brutto. 2 Przygotowanie do skrótu za dopłatą dotyczy skrzydeł z wypełnieniem plaster miodu. Wypełnienie płyta otworowa zawiera przygotowanie do skrótu w standardzie. 3 Rozmiar 100 dostępny tylko w grupie 1 i 3 występuje wyłącznie w usłojeniu pionowym. Dopłata za rozmiar zł netto / 56,12 zł brutto. 4 Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 25

28 OKLEINOWANE (Portadur) Porta NOVA Grupa 4, 5 Nowoczesność i elegancja d r z w i w e w ną t r z l o k a l o w e Nowoczesne i eleganckie wzornictwo stanowi doskonały punkt wyjścia dla najwyższych wymagań związanych z wystrojem wnętrza. Wymagania te spełniliśmy, tworząc kolekcję Porta NOVA. Unikatowa na skalę europejską technologia oraz różne rodzaje przeszkleń to główne atuty tej propozycji. Porta NOVA to połączenie trwałości z urokiem drewna orzecha włoskiego. Modele z tej grupy znajdują zastosowanie zarówno we wnętrzach mieszkalnych, jak i biurowych, a okleina z rysunkiem słoi drewna podnosi estetykę każdego pomieszczenia. Wypełnienie z płyty wiórowej pełnej gwarantuje trwałą i stabilną konstrukcję oraz dobrą izolację akustyczną. od 483,- / 589,26 brutto Ceny: netto / brutto GRUPA 4 GRUPA 5 pełne z szybą chinchila lub żaluzja pełne z szybą chinchila lub żaluzja 483 / 589,26 zł 483 / 589,26 zł 483 / 589,26 zł 483 / 589,26 zł 521 / 635,62 zł 521 / 635,62 zł 521 / 635,62 zł 521 / 635,62 zł 521 / 635,62 zł z szybą matową z szybą matową 506 / 617,32 zł 529 / 645,38 zł 552 / 673,44 zł 544 / 663,68 zł 567 / 691,74 zł 590 / 719,80 zł 613 / 747,86 zł wzór 4.1 wzór 4.2 wzór 4.3 wzór 4.4 wzór 5.1 wzór 5.2 wzór 5.3 wzór 5.4 wzór

29 Katalog Produktów Porta edycja 1 / 2008 Okleina Portadur Orzech 1 Orzech 2 Orzech 3 Orzech 4 Orzech 5 Orzech 6 d r z w i w e w ną t r z l o k a l o w e wypełnienie: płyta wiórowa pełna i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Rama skrzydła jest wykonana z klejonki drewna iglastego. Wypełnienie skrzydła stanowi płyta wiórowa pełna. Rama wraz z wypełnieniem jest dwustronnie obłożona płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K. Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte okleiną Portadur o charakterystycznym pionowo-poziomym rysunku słoi drewna. Okleinowana ramka w skrzydle. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach poszczególnych grup. Pełne, przeszklone lub przygotowane do przeszklenia. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Trzy zawiasy czopowe Szyba wzory: chinchila, żaluzja lub matowa hartowana Przygotowanie do skrótu maks. 60 mm Pochwyt okrągły (do drzwi przesuwnych) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Tuleje wentylacyjne 1 rząd Podcięcie wentylacyjne Klamka z szyldem Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, i dwuskrzydłowe OŚCIEŻNICE trzyzawiasowe (od str. 100) Ościeżnica Minimax o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE UWAGI Aprobata Techniczna AT /2007, ITB Warszawa. 1 Rozmiar 100 występuje wyłącznie w usłojeniu pionowym. Dopłata za rozmiar zł netto / 56,12 zł brutto. 2 Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 27

30 OKLEINOWANE (Portadur) Porta NOVA Grupa 6, 7 Klasycznie i romantycznie d r z w i w e w ną t r z l o k a l o w e Unikatowa na skalę europejską technologia oraz różnorodne rodzaje przeszkleń to główne atuty tej propozycji. Porta NOVA to połączenie trwałości z urokiem drewna orzecha włoskiego. Modele z tej grupy znajdują zastosowanie zarówno we wnętrzach mieszkalnych, jak i biurowych, a okleina z rysunkiem słoi drewna podnosi estetykę każdego pomieszczenia. Olbrzymie zainteresowanie naszych klientów kolekcją drzwi Porta NOVA sprawiło, że postanowiliśmy rozbudować ją o kilka nowych modeli. Odwołaliśmy się do klasyki, wykorzystując we wszystkich skrzydłach tradycyjne łuki. Wypełnienie z płyty wiórowej pełnej gwarantuje trwałą i stabilną konstrukcję oraz dobrą izolację akustyczną. od 521,- / 635,62 brutto Ceny: netto / brutto wszystkie wzory skrzydeł pełnych wszystkie wzory skrzydeł z szybą chinchila wszystkie wzory skrzydeł z szybą matową 521 / 635,62 zł 521 / 635,62 zł 567 / 691,74 zł GRUPA 6 GRUPA 7 wzór 6.1 wzór 6.2 wzór 6.3 wzór 6.4 wzór 6.5 wzór 7.1 wzór 7.2 wzór 7.3 wzór 7.4 wzór

31 Katalog Produktów Porta edycja 1 / 2008 Okleina Portadur Orzech 1 Orzech 2 Orzech 3 Orzech 4 Orzech 5 Orzech 6 d r z w i w e w ną t r z l o k a l o w e wypełnienie: płyta wiórowa pełna i n f o r m a c j e t e c h n i c z n e KONSTRUKCJA SKRZYDŁA Rama skrzydła jest wykonana z klejonki drewna iglastego. Wypełnienie skrzydła stanowi płyta wiórowa pełna. Rama wraz z wypełnieniem jest dwustronnie obłożona płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profi l krawędzi skrzydła K. Oba boki oraz góra skrzydła są okleinowane taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło jest pokryte okleiną Portadur o charakterystycznym pionowo-poziomym rysunku słoi drewna. Ramka i szpros (z PCV) wykonane w kolorze skrzydła. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach poszczególnych grup. Pełne, przeszklone lub przygotowane do przeszklenia. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu systemu). AKCESORIA w cenie skrzydła Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Trzy zawiasy czopowe Szyba wzory: chinchila lub matowa hartowana Przygotowanie do skrótu maks. 60 mm Pochwyt okrągły (do drzwi przesuwnych) Dodatkowa gwarancja +12 miesięcy (str. 130) AKCESORIA za dopłatą (str ) Tuleje wentylacyjne 1 rząd Podcięcie wentylacyjne Kratka wentylacyjna i tuleje wentylacyjne 2 rzędy (tylko dla wzorów 6.5 i 7.5) Klamka z szyldem Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) WYMIARY SKRZYDŁA (str. 127, tabela 1) Jednoskrzydłowe: 60, 70, 80, 90, i dwuskrzydłowe OŚCIEŻNICE (od str. 100) Ościeżnica Minimax o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE UWAGI Aprobata Techniczna AT /2007, ITB Warszawa. 1 Rozmiar 100 występuje wyłącznie w usłojeniu pionowym. Dopłata za rozmiar zł netto / 56,12 zł brutto. 2 Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. 29
