1 e d y c j a I / KATALOG

2 B o l s z e w o, u l. S z k o l n a 2 6, t e l , f a x Porta KMI Poland Sp. z o.o. Decyzja o zakupie drzwi do własnego domu jest wyborem na lata i ma ogromny wpływ na wygląd budynku i jego wnętrza. Grupa PORTA oferuje kompletne systemy drzwiowe, które spełnią zarówno Państwa oczekiwania estetyczne, jak i wymogi budowlane. Stosujemy najnowocześniejsze technologie i sprawdzone rozwiązania dostarczając Państwu produkt, którego jakość jest tak wysoka, jak tylko pozwalają na to użyte środki. Przy maksymalnym nakładzie własnego wysiłku PORTA dba o jak najmniejsze koszty Klienta. W naszych cenach jest uzasadniona każda złotówka. Oferta kierowana jest do osób, które poza funkcjonalnością i trwałością docenią również różnorodne wzornictwo, walory estetyczne i wysoki standard wykonania. Mamy nadzieję, że katalog który trzymacie Państwo w ręku, przybliży produkty wytwarzane przez fabryki grupy PORTA i zachęci do kontaktu z naszymi dealerami oraz autoryzowanymi punktami sprzedaży. w w w. p o r t a. c o m. p l, e - m a i l : i n f p o r t a. c o m. p l

3 Spis treści Drzwi wewnątrzlokalowe Skrzydła płaskie MINIMAX Skrzydła płaskie z APLIKACJAMI Skrzydła płaskie Porta DECOR Skrzydła płaskie OKLEINOWANE CPL Skrzydła płaskie Porta NOVA Skrzydła tłoczone LONDYN, WIEDEŃ Drzwi tłoczone garderobiane OXFORD, GENEWA Skrzydła płaskie AŻUROWE Skrzydła płaskie FREZOWANE Skrzydła płaskie Porta NATURA Skrzydła w naturalnej okleinie MADRYT, CORDOBA Skrzydła w naturalnej okleinie TOLEDO, SEVILLA Dostawki do skrzydeł w naturalnej okleinie Drzwi wewnętrzne wejściowe Drzwi wzmocnione AGAT, OPAL Drzwi wzmocnione TOPAZ Drzwi przeciwpożarowe KWARC Drzwi antywłamaniowe klasy C GRANIT Drzwi zewnętrzne Drzwi GDAŃSK, SZCZECIN, TORUŃ Drzwi SOPOT Drzwi GDYNIA Naświetla do drzwi zewnętrznych Drzwi techniczne i metalowe Drzwi o izolacyjności akustycznej 27 db, 32 db Drzwi o izolacyjności akustycznej 42 db Drzwi przeciwpożarowe EI 30, EI Drzwi ENDURO Skrzydła METALOWE Ościeżnice Ościeżnica MINIMAX Ościeżnica NATURALNA OKLEINA Ościeżnica Porta SYSTEM System naścienny Porta SYSTEM do drzwi przesuwnych Naświetle Porta SYSTEM Ościeżnica PRESTIGE Ościeżnica KĄTOWA MAŁA, KĄTOWA DUŻA Ościeżnica METALOWA REGULOWANA Ościeżnica AGAT, OPAL System naścienny METALOWY do drzwi przesuwnych Akcesoria i wymiary Klamki Zawiasy, listwy maskujące, wyposażenie dodatkowe Wymiary skrzydeł, drzwi i ościeżnic Inne informacje Lista Autoryzowanych Grup Montażowych Lista referencyjna wybranych inwestycji..... III strona okładki Lista Autoryzowanych Dealerów IV strona okładki nowe kolory NOWOŚĆ! nowe kolory nowe kolory nowe kolory nowe kolory nowe kolory

4 Jakich drzwi NIE WOLNO stosować w budownictwie Aprobaty Techniczne: pozytywna ocena techniczna wyrobu. Drzwi jak każdy wyrób budowlany są wprowadzane do obrotu wg surowych uregulowań prawnych zawartych w ustawie o wyrobach budowlanych z dnia 16 kwietnia Niedotrzymanie wymogów ustawy wiąże się z możliwością poniesienia przez producenta/sprzedawcę kar administracyjnych i finansowych. Z uwagi na fakt, iż nie ustanowiono Polskiej Normy dotyczącej drzwi w ich przypadku jedynym dokumentem na bazie, którego można ten produkt wprowadzić na rynek jest Aprobata Techniczna. Aprobata Techniczna to pozytywna ocena przydatności wyrobu budowlanego do zamierzonego zastosowania wydana przez uprawnioną do tego celu jednostkę aprobującą. Aby taką pozytywną ocenę otrzymać producent na własny koszt wykonuje w akredytowanych laboratoriach badawczych szereg badań potwierdzających jakość i parametry techniczne danego produktu. Opis schematu: ETAP WSTĘPNY obejmuje złożenie wniosku o udzielenie Aprobaty Technicznej i jego rozpatrzenie oraz weryfikację przez jednostkę upoważnioną do jej wydania. ETAP I jednostka aprobująca wykonuje analizę dokumentacji technicznej i materiałów źródłowych oraz ocenia przydatność wyrobu do stosowania w budownictwie. Ocena przydatności do zastosowania i określenie parametrów technicznych drzwi dokonuje się na podstawie badań. Dokumentem stwierdzającym wykonanie badania jest Raport z Badań i Klasyfikacja przedmiotu badań wydana przez akredytowany zakład badawczy. Niektóre instytuty badawcze wydają dodatkowo Certyfikat Zgodności z Normą, według której przeprowadziły badania (np. z normą PN- -90/B dotyczącą badań na klasę C ). Nie jest on jednak tożsamy z Certyfikatem Zgodności z Aprobatą Techniczną i nie daje prawa do oznakowania wyrobu znakiem budowlanym B. ETAP II Jednostka aprobująca udziela Aprobaty Technicznej na wyrób. ETAP III Etap obejmuje złożenie wniosku o wydanie certyfikatu, jego weryfikację i wizytację zakładu produkcyjnego przez jednostkę certyfikującą oraz wydanie przez nią Certyfikatu Zgodności. W przypadku drzwi posiadających klasę odporności ogniowej w celu oznakowania ich znakiem B konieczne jest uzyskanie Certyfikatu Zgodności z Aprobatą Techniczną wydanego przez jednostkę do tego upoważnioną (akredytowaną). W przypadku drzwi bez klasy odporności na ogień certyfikacja jest dobrowolna. ETAP IV Producent wypełnia krajową Deklaracje Zgodności z Aprobatą Techniczną według załącznika 2 Rozporządzenia Ministra Infrastruktury z dnia 11 sierpnia ETAP V Producent umieszcza na wyrobie znak B wraz z niezbędnymi informacjami. Schemat wprowadzenia na rynek drzwi GRANIT WPROWADZENIE PRODUKTU NA RY- NEK POLSKI tylko przejście wyżej opisanych etapów potwierdza uzyskanie przez drzwi zakładanych parametrów technicznych oraz daje prawo do oznakowania ich znakiem B i możliwość wprowadzenia do sprzedaży.

5 Prestiżowe nagrody otrzymane przez PORTA KMI Poland Sp. z o. o. Nagroda Pomorska Gryf Gospodarczy 2005 Tytuł przyznany przez Sejmik Gospodarczy Województwa Pomorskiego, w kategorii Firmy Duże. Złoty Laur Klienta 2005 Tytuł przyznany przez Przegląd Gospodarczy w ramach ogólnopolskiego konkursu Laur Klienta Dobra Firma Pomorska 2005 r. Tytuł przyznany przez Redakcję Rzeczpospolita w uznaniu za dynamikę rozwoju i osiągniętą efektywność. Lider Rynku Stolarki 2005 Tytuł w segmencie: drzwi, przyznawany na podstawie rankingów wyników sprzedaży roku 2004 dla producentów i dostawców branży stolarki budowlanej, przez Polskie Okna i Drzwi. Przedsiębiorstwo Fair Play 2004 Tytuł przyznany przez Krajową Izbę Gospodarczą.

6 Już od początku istnienia firmy Porta, jej specjalnością były (i są nadal) drzwi wewnątrzlokalowe przeznaczone do stosowania wewnątrz pomieszczeń mieszkalnych i biurowych. Należy pamiętać, że drzwi takie nie nadają się do stosowania jako drzwi wejściowe z klatki schodowej do mieszkania lub w innych miejscach, w których warunki otoczenia, tak pod względem temperatury jak i wilgotności, są niekorzystne. Bogata oferta pozwala każdemu Klientowi znaleźć interesujący go model skrzydła, zarówno pod względem wzorniczym jak i cenowym. Oferujemy skrzydła płytowe wykończone lakierem, laminatami w bogatej palecie kolorystycznej, okleiną syntetyczną i okleiną naturalną, oraz skrzydła płycinowe o konstrukcji ramowej w okleinie naturalnej. Wspólną cechą różnorodności wykonań poszczególnych modeli jest wysoka jakość. Bez względu na cenę drzwi nasi Klienci mogą być pewni, że otrzymają produkt najwyższej jakości.

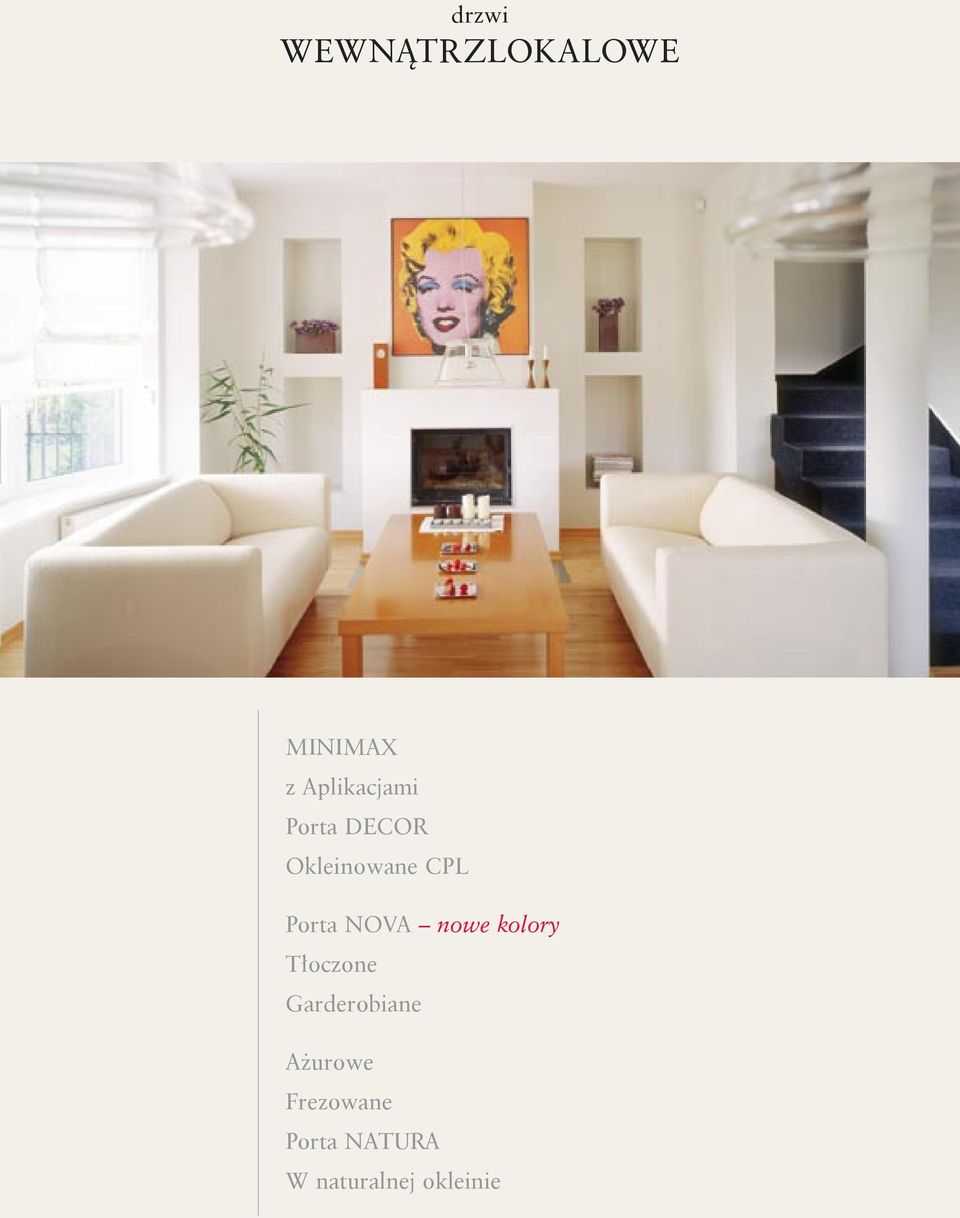

7 drzwi WEWNĄTRZLOKALOWE MINIMAX z Aplikacjami Porta DECOR Okleinowane CPL Porta NOVA nowe kolory Tłoczone Garderobiane Ażurowe Frezowane Porta NATURA W naturalnej okleinie

8 D r z w i z A p l i k a c j a m i

9 P o r t a D E C O R

10 Skrzydła płaskie LAKIEROWANE MINIMAX 8w e w n ą t r z l o k a l o w e od 120,- / 146,40 brutto Ceny: netto / brutto Kolor biały plaster miodu 120 / 146,40 zł 175 / 213,50 zł 208 / 253,76 zł 208 / 253,76 zł 230 / 280,60 zł Kolor biały płyta wiórowa otworowa 200 / 244,00 zł 255 / 311,10 zł 288 / 351,36 zł 288 / 351,36 zł 310 / 378,20 zł Kolor buk, jabłoń plaster miodu 129 / 157,38 zł 176 / 214,72 zł 209 / 254,98 zł 220 / 268,40 zł 242 / 295,24 zł Kolor buk, jabłoń płyta wiórowa otw. 209 / 254,98 zł 256 / 312,32 zł 289 / 352,58 zł 300 / 366,00 zł 322 / 392,84 zł pełne mała ramka duża ramka szpros WC mały szpros

11 P O R T A D R Z W I K A T A L O G E D Y C J A I / MINIMAX skrzydła wewnątrzlokalowe Skrzydła MINIMAX to połączenie dwóch podstawowych cech: minimalnej ceny i maksymalnej jakości. Prosta i sprawdzona konstrukcja powoduje, że są one często wybierane przez inwestorów do zastosowań w budownictwie mieszkaniowym. Ramiaki skrzydeł, tak jak i w droższych modelach, wykonane są z klejonego drewna, co skutkuje pewnym i trwałym osadzeniem zamka i zawiasów, z możliwością ich regulacji. Wzorem najlepszych firm europejskich, do produkcji białych skrzydeł MINIMAX używamy płyty eukaliptusowej. Do skrzydeł MINIMAX polecamy pięć idealnie dopasowanych modeli ościeżnic: ościeżnice o stałej szerokości (MINIMAX 60 mm i MINIMAX 100 mm), dwa typy ościeżnic regulowanych (Porta SYSTEM i PRESTIGE) oraz ościeżnice metalowe. Stosowanie kompletnych drzwi (skrzydło + ościeżnica) jednego producenta eliminuje trudności montażowe oraz minimalizuje ryzyko reklamacji. KONSTRUKCJA SKRZYDŁA Rama skrzydła wykonana jest z klejonki drewna iglastego. Wypełnienie skrzydła stanowi: wkład stabilizujący plaster miodu lub płyta wiórowa otworowa wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem obłożona jest dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K (białe i jabłoń) i R (buk). Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE / KOLOR Skrzydło pokryte jest ekologicznym lakierem wodnym nowej generacji. Ramka (z MDF-u) i szpros (z PCV) wykonane w kolorze skrzydła. Kolorystyka: Biały (RAL 9016) Buk Jabłoń. MODEL Jednoskrzydłowe: pełne, mała ramka, szpros WC, duża ramka, mały szpros. Dwuskrzydłowe: pełne, duża ramka, mały szpros. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy (w skrzydle o wymiarze 100 i 110 ) Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba (wzór: kora dębu ) Przygotowanie do skrótu maks. 60 mm Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Kratka lub tuleje wentylacyjne Podcięcie wentylacyjne Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej lub z MDF-u. WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, 100 *, 110 ** Dwuskrzydłowe: ***. OŚCIEŻNICE (p. od str. 74) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa. * Dopłata za rozmiar zł netto / 53,68 zł brutto. ** Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 53,68 zł brutto. Wymiary przeszkleń jak w rozmiarze 100. *** Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa Minimax (lakier wodny) Biały Buk Jabłoń 9

12 Skrzydła płaskie LAKIEROWANE z Aplikacjami w e w n ą t r z l o k a l o w e od 237,- / 289,14 brutto Ceny: netto / brutto Wszystkie wzory skrzydeł z aplikacjami Wypełnienie plaster miodu Wypełnienie płyta wiórowa otworowa 237 / 289,14 zł 295 / 359,90 zł 10 wzór 1 wzór 2 wzór 3 wzór 4 wzór 5 wzór 6

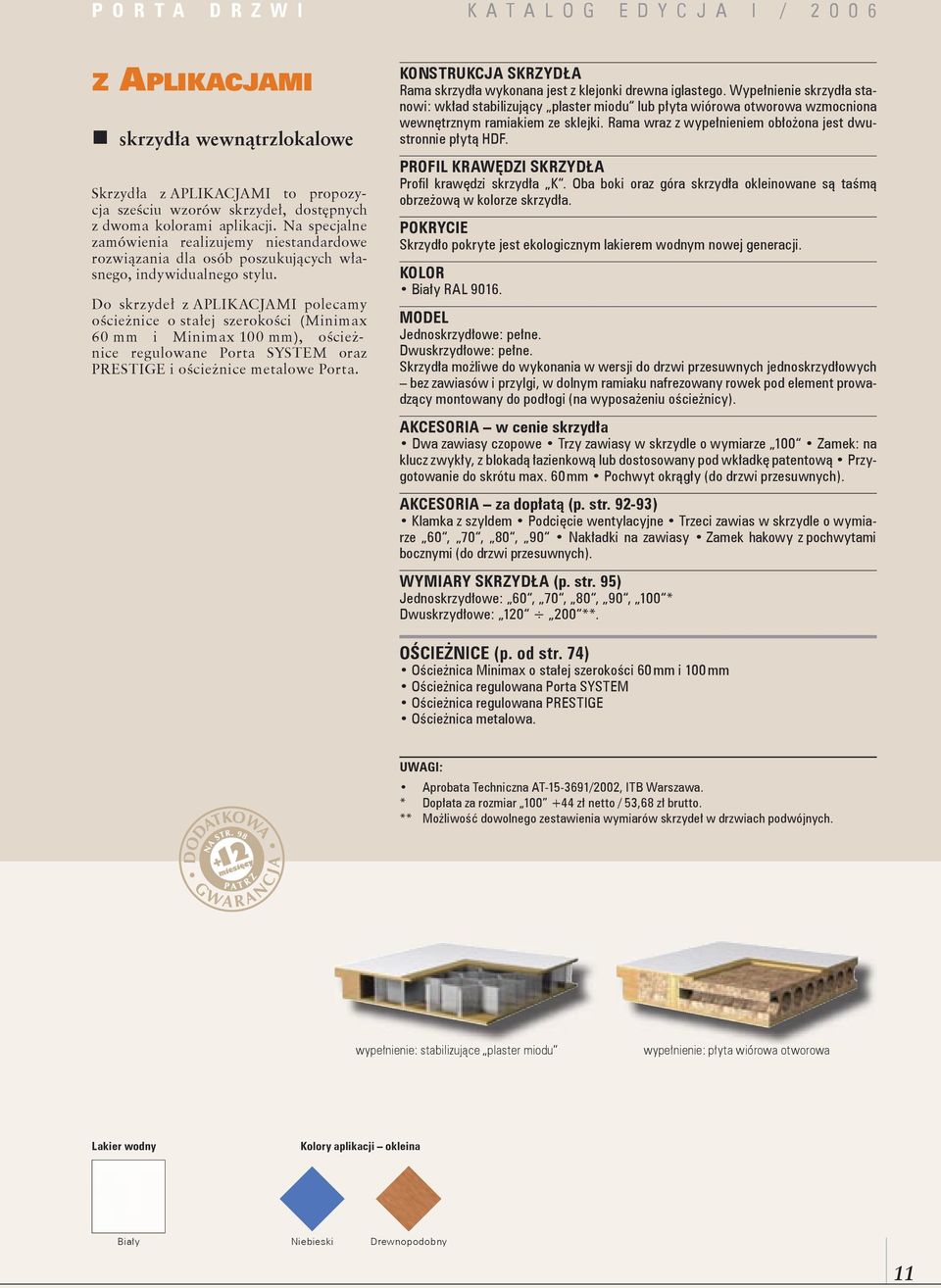

13 P O R T A D R Z W I K A T A L O G E D Y C J A I / Z APLIKACJAMI skrzydła wewnątrzlokalowe Skrzydła z APLIKACJAMI to propozycja sześciu wzorów skrzydeł, dostępnych z dwoma kolorami aplikacji. Na specjalne zamówienia realizujemy niestandardowe rozwiązania dla osób poszukujących własnego, indywidualnego stylu. Do skrzydeł z APLIKACJAMI polecamy ościeżnice o stałej szerokości (Minimax 60 mm i Minimax 100 mm), ościeżnice regulowane Porta SYSTEM oraz PRESTIGE i ościeżnice metalowe Porta. KONSTRUKCJA SKRZYDŁA Rama skrzydła wykonana jest z klejonki drewna iglastego. Wypełnienie skrzydła stanowi: wkład stabilizujący plaster miodu lub płyta wiórowa otworowa wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem obłożona jest dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K. Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło pokryte jest ekologicznym lakierem wodnym nowej generacji. KOLOR Biały RAL MODEL Jednoskrzydłowe: pełne. Dwuskrzydłowe: pełne. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 100 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Przygotowanie do skrótu max. 60 mm Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Klamka z szyldem Podcięcie wentylacyjne Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych). WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, 100 * Dwuskrzydłowe: **. OŚCIEŻNICE (p. od str. 74) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa. * Dopłata za rozmiar zł netto / 53,68 zł brutto. ** Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa Lakier wodny Kolory aplikacji okleina Biały Niebieski Drewnopodobny 11

14 Skrzydła płaskie OKLEINOWANE (Portadecor) Porta DECOR w e w n ą t r z l o k a l o w e od 149,- / 181,78 brutto Ceny: netto / brutto Kolor buk Bawaria, plaster miodu 149 / 181,78 zł 193 / 235,46 zł 226 / 275,72 zł 231 / 281,82 zł 237 / 289,14 zł 267 / 325,74 zł Kolor buk Bawaria, płyta wiórowa otw. 229 / 279,38 zł 273 / 333,06 zł 306 / 373,32 zł 311 / 379,42 zł 317 / 386,74 zł 348 / 424,56 zł Pozostałe kolory, plaster miodu 171 / 208,62 zł 215 / 262,30 zł 248 / 302,56 zł 253 / 308,66 zł 259 / 315,98 zł 289 / 352,58 zł Pozostałe kolory, płyta wiórowa otw. 251 / 306,22 zł 295 / 359,90 zł 328 / 400,16 zł 333 / 406,26 zł 339 / 413,58 zł 370 / 451,40 zł pełne mała ramka duża ramka drabinka szpros WC mały szpros 12

15 P O R T A D R Z W I K A T A L O G E D Y C J A I / PORTA DECOR skrzydła wewnątrzlokalowe Skrzydła Porta DECOR to nasza propozycja dla klientów wymagających wysokiej jakości wykonania przy zachowaniu niskiej ceny. Cztery kolory oklein pozwalają swobodnie dobrać kolorystykę do pozostałych elementów mieszkania okien, podłogi, mebli. Ramiaki skrzydeł, tak jak i w droższych modelach, wykonane są z klejonego drewna, co skutkuje pewnym i trwałym osadzeniem zamka i zawiasów, z możliwością ich regulacji. Do skrzydeł Porta DECOR polecamy pięć idealnie dopasowanych modeli ościeżnic: ościeżnice o stałej szerokości 60 mm i 100 mm, dwa typy ościeżnic regulowanych (Porta SYSTEM i PRESTIGE) oraz ościeżnice metalowe PORTA. Stosowanie kompletnych drzwi (skrzydło + ościeżnica) jednego producenta eliminuje trudności montażowe oraz minimalizuje ryzyko reklamacji. KONSTRUKCJA SKRZYDŁA Rama skrzydła wykonana jest z klejonki drewna iglastego. Wypełnienie skrzydła stanowi: wkład stabilizujący plaster miodu lub płyta wiórowa otworowa wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem obłożona jest dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K. Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło pokryte jest okleiną Portadecor. Ramka w skrzydle oklejona w kolorze skrzydła. Drabinka i szpros (z PCV) w kolorze skrzydła. KOLOR Buk Bawaria Grusza Orzech Wiśnia. MODEL Jednoskrzydłowe: pełne, mała ramka, szpros WC, drabinka, mały szpros, duża ramka. Dwuskrzydłowe: pełne, duża ramka, mały szpros. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy (w skrzydle o wymiarze 100 lub 110 ) Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba (wzór: kora dębu ) Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Krat ka lub tu le je we nty la cyj ne Pod cię cie we nty la cyj ne Klam ka z szyl dem Trzeci za wias w skrzy dle o wy mia rze 60, 70, 80, 90 Przy go to wa nie do skrótu max. 60 mm* Na kład ki na za wia sy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej lub z MDF-u. WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, 100 **, 110 ***. Dwuskrzydłowe: ****. OŚCIEŻNICE (p. od str. 74) Ościeżnica Minimax o stałej szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa. * Przygotowanie do skrótu za dopłatą dotyczy skrzydeł z wypełnieniem plaster miodu. Wypełnienie płyta otworowa zawiera przygotowanie do skrótu w standardzie. ** Dopłata za rozmiar zł netto / 53,68 zł brutto. *** Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 53,68 zł brutto. Wymiary przeszkleń jak w rozmiarze 100. **** Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa Okleina Portadecor Buk Bawaria Grusza Orzech Wiśnia 13

16 Skrzydła płaskie OKLEINOWANE (CPL i okleina drewnopodobna) OKLEINOWANE w e w n ą t r z l o k a l o w e od 287,- / 350,14 brutto Ceny: netto / brutto Okleina CPL 0,2 mm, plaster miodu 287 / 350,14 zł 342 / 417,24 zł 364 / 444,08 zł Okleina CPL 0,2 mm, płyta wiórowa otw. 367 / 447,74 zł 422 / 514,84 zł 444 / 541,68 zł Okleina CPL 0,7 mm i okl. drewnopodobna plaster miodu 396 / 483,12 zł 451 / 550,22 zł 473 / 577,06 zł Okleina CPL 0,7 mm i okl. drewnopodobna, płyta wiórowa otw. 476 / 580,72 zł 531 / 647,82 zł 553 / 674,66 zł 14 drzwi podwójne (przykład) pełne mała ramka duża ramka

17 P O R T A D R Z W I K A T A L O G E D Y C J A I / OKLEINOWANE skrzydła wewnątrzlokalowe Atuty skrzydeł OKLEINOWANYCH to estetyczny wygląd i proste wykończenia. Skrzydła pokryte okleiną CPL 0,2 mm lub 0,7 mm, oraz okleiną drewnopodobną. Charakteryzują się wysoką jakością oraz wyjątkową odpornością na ścieranie i uszkodzenia mechaniczne powierzchni. Zastosowane okleiny gwarantują wieloletnią eksploatację bez zmian wyglądu. Bogata paleta kolorów pozwala na dopasowanie skrzydeł do każdego wnętrza. Zastosowana konstrukcja skrzydeł gwarantuje ich stabilność, dzięki czemu drzwi te znajdują szerokie zastosowanie. Do skrzydeł okleinowanych polecamy ościeżnice o stałej szerokości 100 mm, dwa typy ościeżnic regulowanych Porta SYSTEM i PRESTIGE oraz ościeżnice metalowe Porta. wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa KONSTRUKCJA SKRZYDŁA Rama skrzydła wykonana jest z klejonki drewna iglastego. Wypełnienie skrzydła stanowi: wkład stabilizujący plaster miodu lub płyta wiórowa otworowa wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem obłożona jest dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K lub R (kolor biały oraz okleina 0,7 mm tylko K ). Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło pokryte jest okleina CPL (o grubości 0,2 mm lub 0,7 mm) lub okleina drewnopodobną. Ramka wykonana z MDF-u, oklejona w kolorze skrzydła. KOLOR Okleina CPL: Buk Dąb jasny Klon Mahoń Biały słoje drewna. Okleina drewnopodobna: Buk jasny Olcha Jabłoń. MODEL Jednoskrzydłowe: pełne, mała ramka, duża ramka. Dwuskrzydłowe: pełne, duża ramka. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy (w skrzydle o wymiarze 100 i 110 ) Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba (wzór: kora dębu ) Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Kratka lub tuleje wentylacyjne Podcięcie wentylacyjne Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Nakładki na zawiasy Przygotowanie do skrótu maks. 60 mm* Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej lub z MDF-u (MDF stosowany tylko w skrzydłach w okleinie drewnopodobnej). WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, 100 **, 110 ***. Dwuskrzydłowe: ****. OŚCIEŻNICE (p. od str. 74) Ościeżnica Minimax o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa. * Dopłata za rozmiar zł netto / 53,68 zł brutto. ** Przygotowanie do skrótu za dopłatą dotyczy skrzydeł z wypełnieniem plaster miodu. Wypełnienie płyta otworowa zawiera przygotowanie do skrótu w standardzie. *** Dostępne tylko z wypełnieniem płyta wiórowa otworowa. Dopłata za rozmiar zł netto / 53,68 zł brutto. Wymiary przeszkleń jak w rozmiarze 100. **** Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. Okleina CPL Biały słoje drewna Buk Dąb jasny Klon Mahoń Okleina drewnopodobna Buk jasny Jabłoń Olcha 15

18 P o r t a N O V A

19 T ł o c z o n e L O N D Y N

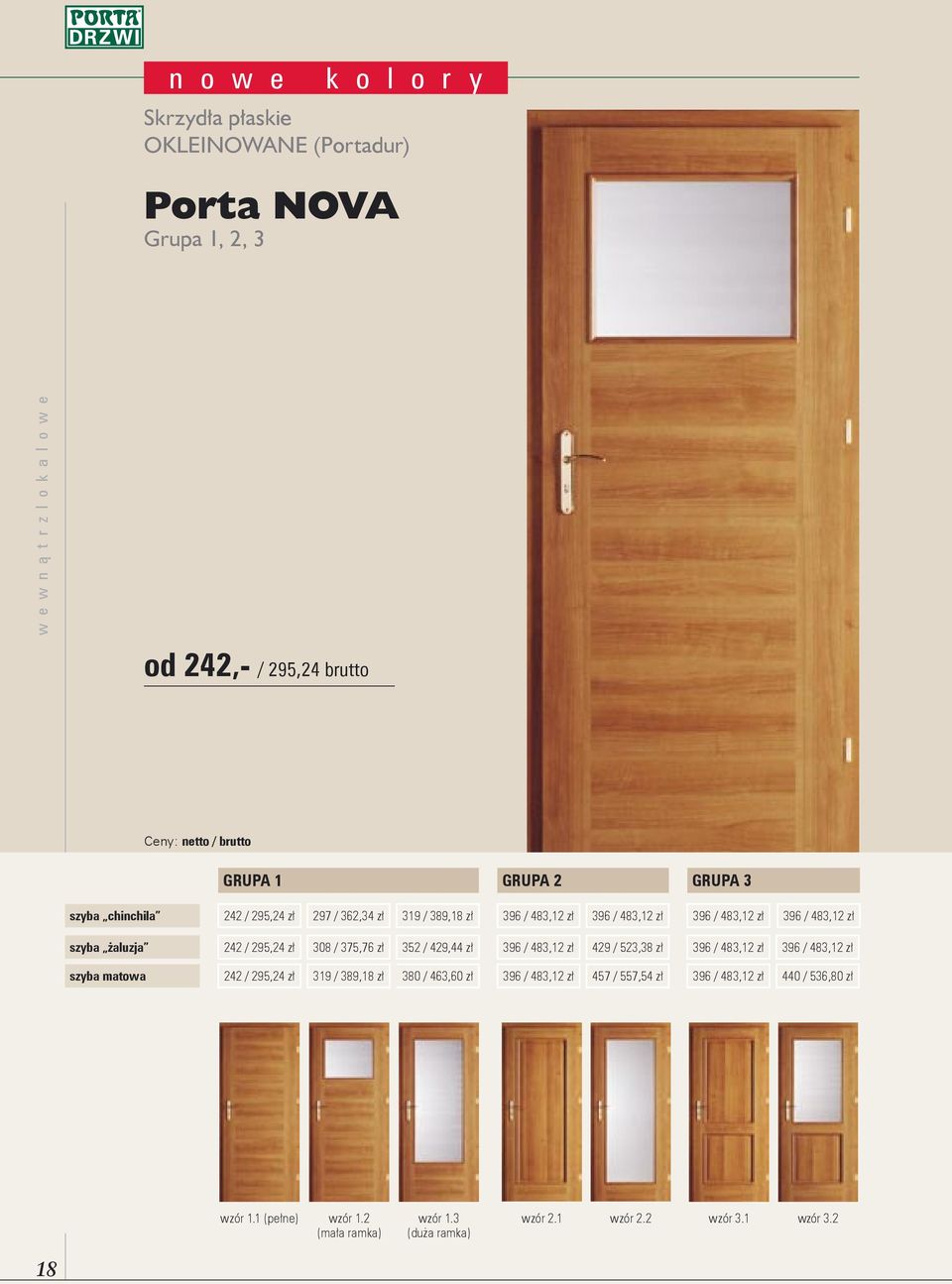

20 n o w e k o l o r y Skrzydła płaskie OKLEINOWANE (Portadur) Porta NOVA Grupa 1, 2, 3 w e w n ą t r z l o k a l o w e od 242,- / 295,24 brutto Ceny: netto / brutto GRUPA 1 GRUPA 2 GRUPA 3 szyba chinchila 242 / 295,24 zł 297 / 362,34 zł 319 / 389,18 zł 396 / 483,12 zł 396 / 483,12 zł 396 / 483,12 zł 396 / 483,12 zł szyba żaluzja 242 / 295,24 zł 308 / 375,76 zł 352 / 429,44 zł 396 / 483,12 zł 429 / 523,38 zł 396 / 483,12 zł 396 / 483,12 zł szyba matowa 242 / 295,24 zł 319 / 389,18 zł 380 / 463,60 zł 396 / 483,12 zł 457 / 557,54 zł 396 / 483,12 zł 440 / 536,80 zł wzór 1.1 (pełne) wzór 1.2 (mała ramka) wzór 1.3 (duża ramka) wzór 2.1 wzór 2.2 wzór 3.1 wzór

21 P O R T A D R Z W I K A T A L O G E D Y C J A I / PORTA NOVA skrzydła wewnątrzlokalowe Kolekcja Porta NOVA to 16 wzorów skrzydeł w pięciu grupach modeli. Wieloletnie doswiadczenie w produkcji, zaawansowane technologie i nowe linie produkcyjne pozwoliły nam w nowy sposób spojrzeć na drzwi. We współpracy z najlepszymi projektantami powstała kolekcja Porta NOVA. Wykorzystana przy produkcji skrzydeł i ościeżnic doskonała okleina Portadur, wyjątkowo odporna na ścieranie, idealnie oddaje urok drewna orzecha włoskiego. Niewątpliwym atutem linii Porta NOVA jest nowoczesne, eleganckie wzornictwo, dzięki któremu kupujący drzwi z tej kolekcji zyskują miano osób nadążających za trendami mody. Do skrzydeł Porta NOVA polecamy ościeżnicę o stałej szerokości (Minimax 100 mm) oraz dwa typy ościeżnic regulowanych (Porta SYSTEM i PRESTIGE). Ościeżnice te są wykończone tą samą okleiną Portadur co skrzydła. KONSTRUKCJA SKRZYDŁA Rama skrzyda wykonana jest z klejonki drewna iglastego. Wypełnienie skrzydła: dla grupy 1 wkład stabilizujący plaster miodu lub płyta wiórowa otworowa wzmocniona wewnętrznym ramiakiem ze sklejki (opcja za dopłatą*), dla grupy 2 i 3 płyta wiórowa pełna. Rama wraz z wypełnieniem obłożona jest dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K. Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło pokryte jest okleiną Portadur o charakterystycznym pionowo-poziomym rysunku słoi drewna. Ramka w skrzydle okleinowana. KOLOR Orzech 1 Orzech 2 Orzech 3 Orzech 4 Orzech 5 Orzech 6. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach poszczególnych grup. Przeszklone lub przygotowane do przeszklenia. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Trzy zawiasy czopowe w kolorze złotym Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba wzór: chinchila, żaluzja i matowa, we wzorze 2.2 szyba hartowana Przygotowanie do skrótu maks. 60 mm (tylko grupa 2 i 3) Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Tuleje wentylacyjne 1 rząd Kratka wentylacyjna i tuleje wentylacyjne 2 rzędy (tylko grupa 1) Podcięcie wentylacyjne Przygotowanie do skrótu maks. 60 mm (tylko grupa 1)** Klamka z szyldem Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej (tylko wzór 1.1). WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, i dwuskrzydłowe ***. OŚCIEŻNICE (p. od str. 74) Ościeżnica Minimax o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa. * Dopłata za płytę otworową wynosi +80 zł netto / 97,60 zł brutto. ** Przygotowanie do skrótu za dopłatą dotyczy skrzydeł z wypełnieniem plaster miodu. Wypełnienie płyta otworowa zawiera przygotowanie do skrótu w standardzie. *** Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. wypełnienie: stabilizujące plaster miodu wypełnienie: płyta wiórowa otworowa wypełnienie: płyta wiórowa pełna Okleina Portadur orzech 1 orzech 2 orzech 3 orzech 4 orzech 5 orzech 6 nowość 19

22 n o w e k o l o r y Skrzydła płaskie OKLEINOWANE (Portadur) Porta NOVA Grupa 4, 5 w e w n ą t r z l o k a l o w e od 418,- / 509,96 brutto Ceny: netto / brutto GRUPA 4 GRUPA 5 szyba chinchila i żaluzja 418 / 509,96 zł 418 / 509,96 zł 418 / 509,96 zł 418 / 509,96 zł 451 / 550,22 zł 451 / 550,22 zł 451 / 550,22 zł 451 / 550,22 zł 451 / 550,22 zł szyba matowa 418 / 509,96 zł 440 / 536,80 zł 462 / 563,64 zł 484 / 590,48 zł 451 / 550,22 zł 473 / 577,06 zł 495 / 603,90 zł 517 / 630,74 zł 539 / 657,58 zł wzór 4.1 wzór 4.2 wzór 4.3 wzór 4.4 wzór 5.1 wzór 5.2 wzór 5.3 wzór 5.4 wzór

23 P O R T A D R Z W I K A T A L O G E D Y C J A I / PORTA NOVA skrzydła wewnątrzlokalowe Kolekcja Porta NOVA to 16 wzorów skrzydeł w pięciu grupach modeli. Wieloletnie doswiadczenie w produkcji, zaawansowane technologie i nowe linie produkcyjne pozwoliły nam w nowy sposób spojrzeć na drzwi. We współpracy z najlepszymi projektantami powstała kolekcja Porta NOVA. Wykorzystana przy produkcji skrzydeł i ościeżnic doskonała okleina Portadur, wyjątkowo odporna na ścieranie, idealnie oddaje urok drewna orzecha włoskiego. Niewątpliwym atutem linii Porta NOVA jest nowoczesne, eleganckie wzornictwo, dzięki któremu kupujący drzwi z tej kolekcji zyskują miano osób nadążających za trendami mody. Do skrzydeł Porta NOVA polecamy ościeżnicę o stałej szerokości (Minimax 100 mm) oraz dwa typy ościeżnic regulowanych (Porta SYSTEM i PRESTIGE). Ościeżnice te są wykończone tą samą okleiną Portadur co skrzydła. KONSTRUKCJA SKRZYDŁA Rama skrzydła wykonana jest z klejonki drewna iglastego. Wypełnienie skrzydła stanowi płyta wiórowa pełna. Rama wraz z wypełnieniem obłożona jest dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K. Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło pokryte jest okleiną Portadur o charakterystycznym pionowo-poziomym rysunku słoi drewna. Ramka w skrzydle okleinowana. KOLOR Orzech 1 Orzech 2 Orzech 3 Orzech 4 Orzech 5 Orzech 6. MODEL Jednoskrzydłowe i dwuskrzydłowe we wszystkich wzorach poszczególnych grup. Przeszklone lub przygotowane do przeszklenia. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Trzy zawiasy czopowe w kolorze złotym Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba wzór: chinchila, żaluzja i matowa Przygotowanie do skrótu maks. 60 mm Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Tuleje wentylacyjne 1 rząd Podcięcie wentylacyjne Klamka z szyldem Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych). WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, i dwuskrzydłowe *. OŚCIEŻNICE (p. od str. 74) Ościeżnica Minimax o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa. * Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. wypełnienie: płyta wiórowa pełna Okleina Portadur orzech 1 orzech 2 orzech 3 orzech 4 orzech 5 orzech 6 nowość 21

24 Skrzydła tłoczone LAKIEROWANE OKLEINOWANE LONDYN, WIEDEŃ w e w n ą t r z l o k a l o w e od 168,- / 204,96 brutto Ceny: netto / brutto Lakierowane 168 / 204,96 zł 244 / 297,68 zł 288 / 351,36 zł 322 / 392,84 zł 168 / 204,96 zł 244 / 297,68 zł 288 / 351,36 zł 322 / 392,84 zł Okleinowane 380 / 463,60 zł 484 / 590,48 zł 528 / 644,16 zł 594 / 724,68 zł LONDYN, pełne LONDYN, małe LONDYN, mały LONDYN, duży WIEDEŃ, pełne WIEDEŃ, małe WIEDEŃ, mały WIEDEŃ, duży szpros 22

25 P O R T A D R Z W I K A T A L O G E D Y C J A I / LONDYN, WIEDEŃ skrzydła wewnątrzlokalowe LONDYN i WIEDEŃ to dwa wzory skrzydeł tłoczonych jakie Państwu proponujemy. Produkty te charakteryzuje klasyczne wzornictwo i najwyższy standard wykończenia, dlatego też cieszą się niesłabnącym zainteresowaniem licznych odbiorców. Wieloletnie doświadczenie w produkcji skrzydeł tłoczonych gwarantuje dopracowany technologicznie produkt. Innowacyjne rozwiązanie polegające na pokryciu skrzydeł tłoczonych Londyn okleinami drewnopodobnymi stanowi kolejną propozycję Porta. Użycie okleiny podnosi walory estetyczne oraz zwiększa trwałość powierzchni. Proponowana kolorystyka daje możliwość indywidualnego dopasowania do wnętrza. Do skrzydeł tłoczonych polecamy dwa typy ościeżnic regulowanych: Porta SYSTEM i PRESTIGE, ościeżnice o stałej szerokości 60 mm i 100 mm oraz ościeżnice metalowe PORTA. KONSTRUKCJA SKRZYDŁA Rama z klejonki drewna iglastego wraz z wypełnieniem stabilizującym, obłożona jest dwustronnie tłoczoną płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła R. Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło lakierowane jest dwukrotnie nawierzchniowo farbą wodną akrylową lub okleinowane (tylko Londyn). Ramka i szpros (z PCV) wykonane w kolorze skrzydła. KOLOR Lakier: Biały (RAL 9016) Okleina drewnopodobna: Buk jasny Olcha Jabłoń. MODEL Londyn (dostępne w okleinie drewnopodobnej lub lakierowane) Wiedeń (dostępne tylko lakierowane). Jednoskrzydłowe: pełne, z małym okienkiem, mały szpros, duży szpros. Dwuskrzydłowe: pełne, mały szpros, duży szpros. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba (wzór: kora dębu ) Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Kratka lub tuleje wentylacyjne Podcięcie wentylacyjne Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Przygotowanie do skrótu maks. 60 mm Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych). WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90 Dwuskrzydłowe: *. OŚCIEŻNICE (p. od str. 74) Ościeżnica o szerokości 60 mm i 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa. * Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. Dopłata za ramkę i szpros wykonany z MDF-u w skrzydłach lakierowanych okleinowanych małe okienko 33 / 40,26 zł 22 / 26,84 zł mały szpros 44 / 53,68 zł 50 / 61,00 zł duży szpros 55 / 67,10 zł 55 / 67,10 zł wypełnienie: stabilizujące Farba akrylowa Okleina drewnopodobna Biały Buk jasny Jabłoń Olcha 23

26 Drzwi tłoczone garderobiane LAKIEROWANE OKLEINOWANE OXFORD, GENEWA w e w n ą t r z l o k a l o w e od 441,- / 538,02 brutto Ceny: netto / brutto Lakierowane 441 / 538,02 zł 441 / 538,02 zł 788 / 961,36 zł 788 / 961,36 zł Okleinowane 595 / 725,90 zł 1083 / 1321,26 zł 24 OXFORD, dwuelementowe GENEWA, dwuelementowe OXFORD, czteroelementowe GENEWA, czteroelementowe

27 P O R T A D R Z W I K A T A L O G E D Y C J A I / OXFORD, GENEWA skrzydła wewnątrzlokalowe Drzwi GARDEROBIANE ze względu na wzór przetłoczenia i rodzaj wykończenia stanowią uzupełnienie kolekcji skrzydeł tłoczonych LONDYN i WIEDEŃ. Proste i funkcjonalne rozwiązanie drzwi garderobianych Oxford i Genewa pozwala na estetyczne zamknięcie pomieszczeń typu garderoba, schowek, jak również szaf wnękowych. Drzwi dostarczane są z ościeżnicą o szerokości 70 mm i kompletnym mechanizmem prowadzącym zawartym w prezentowanej cenie drzwi. KONSTRUKCJA SKRZYDŁA Rama z klejonki drewna iglastego wraz z wypełnieniem stabilizującym, obłożona jest dwustronnie tłoczoną płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło lakierowane jest dwukrotnie nawierzchniowo farbą wodną akrylową, lub okleinowane (tylko Oxford). KOLOR Lakier: Biały (RAL 9016) Okleina drewnopodobna: Buk jasny Olcha Jabłoń. MODEL Oxford (dostępne w okleinie drewnopodobnej lub lakierowane) Genewa (dostępne tylko lakierowane) Dwuelementowe: pełne Czteroelementowe: pełne. AKCESORIA w cenie drzwi Mechanizm prowadzący Zawiasy Gałka drewniana lakierowana. AKCESORIA za dopłatą (p. str. 93) Listwy maskujące. WYMIARY DRZWI (p. str. 96) 60, 70, 80, 90 i 120, 140, 160, 180. OŚCIEŻNICA Ościeżnica wykonana z MDF-u o stałej szerokości 70 mm, pokryta okleiną Portadecor (kolor biały) lub okleiną drewnopodobną. UWAGI: Możliwość skrótu skrzydła, po 30 mm od góry i dołu skrzydła. wypełnienie: stabilizujące Farba akrylowa Okleina drewnopodobna Biały Buk jasny Jabłoń Olcha 25

28 A ż u r o w e

29 W n a t u r a l n e j o k l e i n i e

30 Skrzydła płaskie OKLEINOWANE (CPL i Portadecor) AŻUROWE w e w n ą t r z l o k a l o w e od 418,- / 509,96 brutto Ceny: netto / brutto Okleina Portadecor, przeszklone ( chinchila ) Okleina CPL 0,2 mm, przeszklone ( chinchila ) Okleina Portadecor, z wypełnieniem Okleina CPL 0,2 mm, z wypełnieniem 418 / 509,96 zł 451 / 550,22 zł 514 / 627,08 zł 547 / 667,34 zł wzór 3 wzór 4 wzór 7 wzór 8 wzór 9 wzór 10 wzór 11 wzór 3 z częściowym wypełnieniem 28

31 P O R T A D R Z W I K A T A L O G E D Y C J A I / AŻUROWE skrzydła wewnątrzlokalowe Różnorodność wzorów skrzydeł AŻURO- WYCH daje możliwość realizacji oryginalnych pomysłów na indywidualny wystrój wnętrza. Powierzchnia pokryta okleinami CPL i Portadecor oraz wypełnienie z pełnej płyty wiórowej gwarantują wytrzymałość i komfort użytkowania przez lata. Skrzydła dostępne są w dwóch wersjach wykonania: przeszklone oraz z wypełnieniem otworów płytą o grubości 8 mm oklejoną obustronnie w kolorze skrzydła. Do skrzydeł ażurowych polecamy ościeżnice regulowane Porta SYSTEM oraz PRESTIGE. Można również stosować ościeżnice o stałej szerokości 100 mm, oraz ościeżnice metalowe Porta. wypełnienie: płyta wiórowa pełna KONSTRUKCJA SKRZYDŁA Rama skrzydła wykonana jest z klejonki drewna iglastego. Wypełnienie skrzydła stanowi płyta wiórowa pełna. Rama wraz z wypełnieniem obłożona jest dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K lub R. Dla okleiny Portadecor i CPL kolor biały tylko profil K. Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło pokryte jest okleiną CPL o grubości 0,2 mm lub okleiną Portadecor. Ramka z MDF-u oklejona w kolorze skrzydła. KOLOR Okleina CPL: Buk Dąb jasny Klon Mahoń Biały słoje drewna Okleina Portadecor: Orzech Wiśnia Grusza Buk Bawaria. MODEL Skrzydła ażurowe przeszklone Skrzydła ażurowe z wypełnieniem (oklejona obustronnie płyta 8 mm) Skrzydła ażurowe częściowo wypełnione (górne okienko przeszklone, pozostałe z wypełnieniem dotyczy wszystkich modeli za wyjątkiem wzoru 4). Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 100 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba wzór: chinchila, oraz za dopłatą żaluzja i matowa Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Kratka lub tuleje wentylacyjne Podcięcie wentylacyjne Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Przygotowanie do skrótu maks. 60 mm Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych). WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, 100 *. Dwuskrzydłowe: **. OŚCIEŻNICE (p. od str. 74) Ościeżnica o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Rozmiar 60 i 120 tylko dla wzorów 4, 7, 9, 10, 11. Aprobata Techniczna AT /2002, ITB Warszawa * Dopłata za rozmiar zł netto / 53,68 zł brutto. ** Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. dopłata za szybę (netto / brutto) żaluzja matowa wzór 7, 9 wzór 10, 11 wzór 4, 7, 8, 9 wzór 10, 11 wzór 3 17 / 20,74 zł 33 / 40,26 zł 33 / 40,26 zł 66 / 80,52 zł 88 / 107,36 zł Okleina Portadecor Buk Bawaria Grusza Orzech Wiśnia Okleina CPL Biały słoje drewna Buk Dąb jasny Klon Mahoń 29

32 skrzydła płaskie OKLEINOWANE (CPL) FREZOWANE w e w n ą t r z l o k a l o w e 477,- / 581,94 brutto Ceny: netto / brutto Wszystkie wzory skrzydeł frezowanych 477 / 581,94 zł wzór A wzór B wzór C wzór D wzór E wzór F wzór G wzór H 30

33 P O R T A D R Z W I K A T A L O G E D Y C J A I / FREZOWANE skrzydła wewnątrzlokalowe Skrzydła FREZOWANE to szeroki wybór wzorów i kolorów, dający duże możliwości kreacji wnętrz. Oferujemy wysoki standard wykończenia oraz precyzję wykończenia detali. Skrzydła pokryte są okleiną CPL 0,2 mm gwarantującą wysoką wytrzymałość i odporność mechaniczną. Na specjalne zamówienia realizujemy niestandardowe rozwiązania dla osób poszukujących własnego, indywidualnego stylu. Do skrzydeł frezowanych polecamy ościeżnice regulowane Porta SYSTEM oraz PRESTIGE. Można również stosować ościeżnice o stałej szerokości 100 mm, oraz ościeżnice metalowe Porta. KONSTRUKCJA SKRZYDŁA Rama skrzydła wykonana jest z klejonki drewna iglastego. Wypełnienie skrzydła stanowi płyta wiórowa otworowa wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem obłożona jest dwustronnie płytą HDF. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K lub R. Oba boki oraz góra skrzydła okleinowane są taśmą obrzeżową w kolorze skrzydła. POKRYCIE Skrzydło pokryte jest okleiną CPL o grubości 0,2 mm. KOLOR Buk Dąb jasny Klon Mahoń Biały słoje drewna. MODEL Osiem wzorów: od A do H. Uwaga! Dwa kolory frezowanego wzoru: jasny brąz dla okleiny mahoń, ciemny brąz dla pozostałych oklein. Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 100 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Możliwość skrótu skrzydła (max. o 60 mm) Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80, 90 Podcięcie wentylacyjne Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych). WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, 100 * Dwuskrzydłowe: **. OŚCIEŻNICE (p. od str. 74) Ościeżnica o stałej szerokości 100 mm Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE Ościeżnica metalowa. UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa. * Dopłata za rozmiar zł netto / 53,68 zł brutto. ** Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. wypełnienie: płyta wiórowa otworowa Okleina CPL Biały słoje drewna Buk Dąb jasny Klon Mahoń 31

34 Skrzydła płaskie w NATURALNEJ okleinie Porta NATURA w e w n ą t r z l o k a l o w e od 384,- / 468,48 brutto przykład: wzór kwiat przykład: wzór pasiak Ceny: netto / brutto przeszklenie szyba chinchilla wypełnienie plaster miodu 384 / 468,48 zł 439 / 535,58 zł 461 / 562,42 zł przeszklenie szyba chinchilla wypełnienie płyta otworowa 464 / 566,08 zł 519 / 633,18 zł 541 / 660,02 zł przeszklenie szyba chinchilla lub wypełnione płytą 8 mm 582 / 710,04 zł pełne, Dąb nr 2 mała ramka duża ramka ażurowe, wzór 11 32

35 P O R T A D R Z W I K A T A L O G E D Y C J A I / PORTA NATURA skrzydła wewnątrzlokalowe Kolekcja Porta NATURA to skrzydła wykonane w klasycznej konstrukcji skrzydła płytowego wykończonego okleinami naturalnymi. Na uwagę zwraca fakt, że przy okleinie dębowej Klient ma możliwość wyboru rodzaju usłojenia okleiny pomiędzy spokojnym i stonowanym usłojeniem typu pasiak, a bardziej urozmaiconym typu kwiat. Przykłady tych usłojeń przestawiliśmy na fotografiach na sąsiedniej stronie. Do skrzydeł polecamy ościeżnicę o stałej szerokości 100 mm oraz dwa typy ościeżnic regulowanych: Porta SYSTEM i PRESTIGE. Wszystkie ościeżnice wykończone są tymi samymi okleinami co skrzydła i są w tych samych wybarwieniach. Pragniemy zwrócić Państwa uwagę, że występujące na powierzchni okleiny nieliczne odbarwienia i różnice w usłojeniu, są charakterystyczne dla tej grupy produktów i świadczą o ich naturalności oraz uroku prawdziwego drewna. wypełnienie: stabilizujące plaster miodu KONSTRUKCJA SKRZYDŁA Rama skrzydła, wykonana z klejonki drewna iglastego, obłożona jest obustronnie płytą oklejoną jedną z czterech rodzajów wysokiej jakości oklein naturalnych. Wypełnienie skrzydła: dla modeli pełne, mała ramka, duża ramka wypełnienie plaster miodu lub płyta wiórowa otworowa wzmocniona wewnętrznym ramiakiem ze sklejki (opcja za dopłatą)** dla skrzydła ażurowego wypełnienie płyta wiórowa pełna. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K. Ramiak zewnętrzny skrzydła okleinowany w kolorze skrzydła. POKRYCIE Cztery okleiny naturalne: Dąb, Limba, Sapelli, Klon. Okleina Dąb dodatkowo dostępna w dwóch rodzajach usłojenia: kwiat i pasiak (patrz przykład na sąsiedniej stronie). Powierzchnia skrzydła zabezpieczona jest ekologicznymi lakierami wodnymi, utwardzanymi w technologii UV. KOLOR Okleiny: Dąb (w jednym z pięciu kolorów oznaczonych numerami 1, 2, 3, 4, 5); Limba, Sapelli (w kolorach oznaczonych numerami 1, 2, 3, 4); Klon (tylko w kolorze nr 1). Skrzydła dostępne również w wersji nielakierowanej. MODEL Jednoskrzydłowe: pełne, mała ramka, duża ramka, ażurowe przeszklone, ażurowe z wypełnieniem (oklejona obustronnie płyta 8 mm). Dwuskrzydłowe: pełne, duża ramka, ażurowe przeszklone, ażurowe z wypełnieniem (oklejona obustronnie płyta 8 mm). Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 90 i 100 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba wzór chinchila Pochwyt okrągły (do drzwi przesuwnych). AKCESORIA za dopłatą (p. str ) Podcięcie wentylacyjne Tuleje wentylacyjne 1 rząd (w kolorze złotym lub srebrnym) Przygotowanie do skrótu Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80 Szyba matowa Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych) Bulaj ze stali nierdzewnej. WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90, 100 * Dwuskrzydłowe: ***. OŚCIEŻNICE (p. od str. 76) Ościeżnica o stałej szerokości 100 mm, w naturalnej okleinie Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE. wypełnienie: płyta wiórowa otworowa UWAGI: Aprobata Techniczna AT /2002, ITB Warszawa * Dopłata za rozmiar zł netto / 53,68 zł brutto ** Dopłata za wypełnienie płytą wiórową otworową +80 zł netto / 97,60 brutto *** Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. dopłata za szybę matową (netto / brutto) Okleina naturalna wypełnienie: płyta wiórowa pełna mała ramka duża ramka wzór / 26,84 zł 61 / 74,42 zł 66 / 80,52 zł Dąb 1 Dąb 2 Dąb 3 Dąb 4 Dąb 5 Klon 1 Sapelli 1 Sapelli 2 Sapelli 3 Sapelli 4 Limba 1 Limba 2 Limba 3 Limba 4 33

36 Skrzydła płaskie w NATURALNEJ okleinie MADRYT, CORDOBA w e w n ą t r z l o k a l o w e od 535,- / 652,70 brutto Ceny: netto / brutto okleina Sosna; szyba chinchila 535 / 652,70 zł 569 / 694,18 zł 569 / 694,18 zł 535 / 652,70 zł 569 / 694,18 zł 569 / 694,18 zł okleina Dąb; szyba chinchila 585 / 713,70 zł 615 / 750,30 zł 615 / 750,30 zł 585 / 713,70 zł 615 / 750,30 zł 615 / 750,30 zł okleina Limba, Sapelli; szyba chinchila 615 / 750,30 zł 645 / 786,90 zł 645 / 786,90 zł 615 / 750,30 zł 645 / 786,90 zł 645 / 786,90 zł 34 MADRYT, pełne MADRYT, małe okienko MADRYT, szpros CORDOBA, pełne CORDOBA, małe okienko CORDOBA, szpros

37 P O R T A D R Z W I K A T A L O G E D Y C J A I / MADRYT, CORDOBA skrzydła wewnątrzlokalowe Skrzydła wzór MADRYT i CORDOBA otwierają kolekcję płycinowych drzwi fornirowanych PORTA. Do wyboru Klienta przedstawiamy skrzydła w naturalnej okleinie sosnowej lub dębowej oraz w okleinach egzotycznych: Limba i Sapelli. Każdy rodzaj okleiny dostępny jest w jednym z czterech wybarwień. Do skrzydeł polecamy ościeżnicę o stałej szerokości 100 mm oraz dwa typy ościeżnic regulowanych: Porta SYSTEM i PRESTIGE. Wszystkie ościeżnice wykończone są tymi samymi okleinami co skrzydła i w tych samych wybarwieniach. Pragniemy zwrócić Państwa uwagę, że występujące na powierzchni okleiny nieliczne odbarwienia i różnice w usłojeniu, są charakterystyczne dla tej grupy produktów i świadczą o ich naturalności oraz uroku prawdziwego drewna. wypełnienie: konstrukcja wielowarstwowa KONSTRUKCJA SKRZYDŁA Konstrukcję skrzydła stanowi rama wykonana z wysokiej jakości drewna, sklejki oraz płyty wiórowej. Płycina skrzydła jak i rama pokryta jest jedną z czterech wysokiej jakości oklein naturalnych. Ramiak zewnętrzny skrzydła okleinowany w kolorze skrzydła. Dzięki zastosowanej technologii, skrzydlo charakteryzuje się wysoką odpornością na odkształcenia. PROFIL KRAWĘDZI SKRZYDŁA Profil krawędzi skrzydła K. Ramiak zewnętrzny skrzydła okleinowany w kolorze skrzydła. POKRYCIE Powierzchnia skrzydła zabezpieczona jest ekologicznymi lakierami wodnymi, utwardzanymi w technologii UV. KOLOR Okleiny: Dąb (w jednym z pięciu kolorów oznaczonych numerami 1, 2, 3, 4, 5); Sosna, Limba, Sapelli (w kolorach oznaczonych numerami 1, 2, 3, 4). Skrzydła dostępne również w wersji nielakierowanej. MODEL Jednoskrzydłowe: pełne, przeszklone. Dwuskrzydłowe: pełne, przeszklone. Jednoskrzydłowe z dostawką (p. str. 38). Skrzydła możliwe do wykonania w wersji do drzwi przesuwnych jednoskrzydłowych bez zawiasów i przylgi, w dolnym ramiaku nafrezowany rowek pod element prowadzący montowany do podłogi (na wyposażeniu ościeżnicy). AKCESORIA w cenie skrzydła Dwa zawiasy czopowe Trzy zawiasy w skrzydle o wymiarze 90 Zamek: na klucz zwykły, z blokadą łazienkową lub dostosowany pod wkładkę patentową Szyba wzór chinchila Uszczelka mocująca szybę Pochwyt okrągły (do drzwi przesuwnych) Możliwość skrótu skrzydła do 40 mm. ** AKCESORIA za dopłatą (p. str ) Szczelina wentylacyjna Podcięcie wentylacyjne Tuleje wentylacyjne 1 rząd (w kolorze złotym lub srebrnym) Klamka z szyldem Trzeci zawias w skrzydle o wymiarze 60, 70, 80 Listwa przymykowa dla drzwi dwuskrzydłowych Szyba matowa Nakładki na zawiasy Zamek hakowy z pochwytami bocznymi (do drzwi przesuwnych). WYMIARY SKRZYDŁA (p. str. 95) Jednoskrzydłowe: 60, 70, 80, 90. Dwuskrzydłowe: *. OŚCIEŻNICE (p. od str. 76) Ościeżnica o stałej szerokości 100 mm, w naturalnej okleinie Ościeżnica regulowana Porta SYSTEM Ościeżnica regulowana PRESTIGE. UWAGI: Aprobata Techniczna AT /2004, ITB Warszawa Skrzydła dostępne w wersji nielakierowanej w cenie niższej o 40 zł (netto). * Możliwość dowolnego zestawienia wymiarów skrzydeł w drzwiach podwójnych. ** Skrzydło ze szczeliną wentylacyjną skrót do 20 mm. dopłata za szybę matową (netto / brutto) małe okienko szpros 55 / 67,10 zł 110 / 134,20 zł Okleina naturalna Dąb 1 Dąb 2 Dąb 3 Dąb 4 Dąb 5 Limba 1 Limba 2 Limba 3 Limba 4 Sapelli 1 Sapelli 2 Sapelli 3 Sapelli 4 Sosna 1 Sosna 2 Sosna 3 Sosna 4 35
