1 Katalog produktów elektroniki morskiej Systemy nawigacji / Autopilot / Komunikacja i bezpieczeństwo /Instrumenty

2 Serwis wykraczający poza standardy. W uzupełnieniu programu standardowej gwarancji, firma Simrad Yachting rozszerzyła obecnie swoje usługi oferując Program Korzyści Serwisowych. Program ten jest dostępny dla wszystkich klientów Simrad Yachting i zapewnia najpełniejsze, dostępne dzisiaj, usługi serwisowe oraz wsparcie. Program korzyści serwisowych ma za zadanie dostarczyć możliwie najlepsze doznania z produktami Simrad Yachting, nawet przy okazjach, gdy wymagane jest wsparcie lub wymiana. Firma Simrad Yachting gwarantuje wysoką jakość zarówno swoich produktów, jak i oferty wsparcia. 2

3 Spis treści 4-5 Przegląd systemów nawigacji 6-7 Systemy nawigacji NSO Offshore 8-9 Systemy nawigacji NSE Expert Systemy nawigacji NSS Sport Integracja GoFree Rozwiązanie bezprzewodowe CZone kontrola i monitorowanie Echosonda Radar SonicHub morski serwer audio AIS Autopiloty Instrumenty nawigacyjne Komunikacja i bezpieczeństwo Specyfikacje techniczne 47 Program wsparcia i korzyści 3

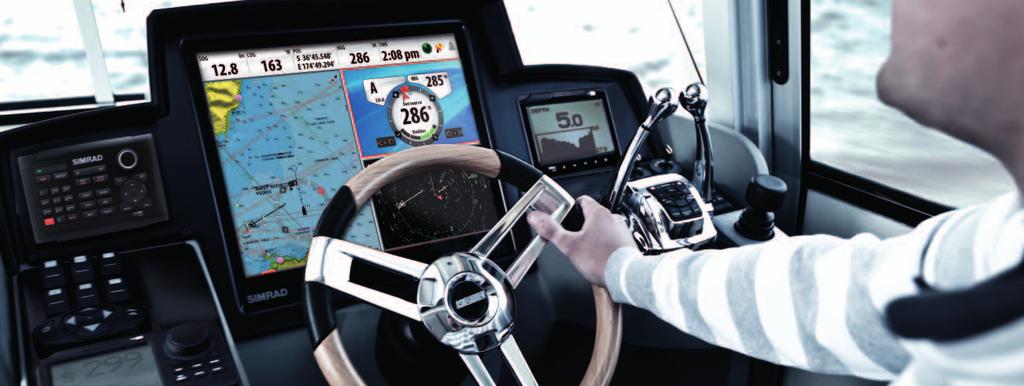

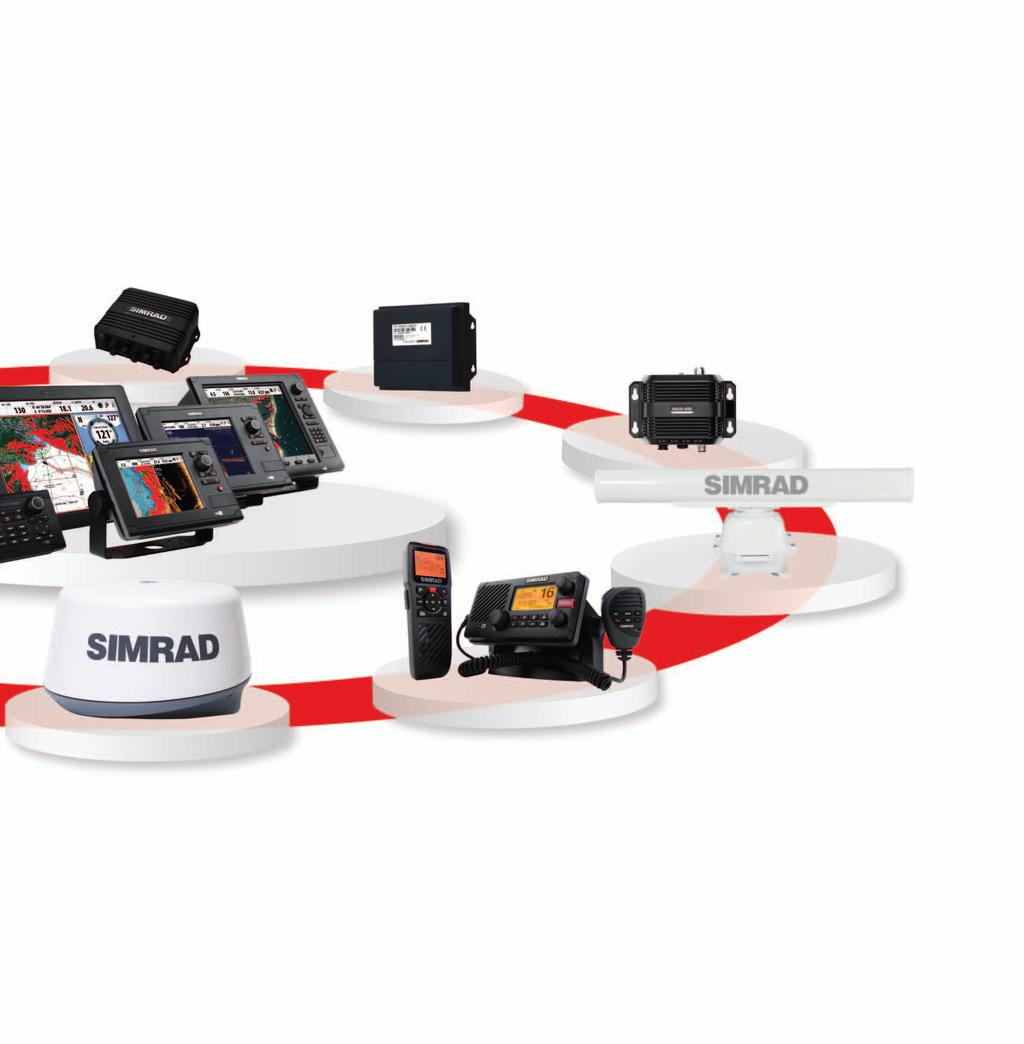

4 Pełna kontrola. NSO Offshore, NSE Expert i NSS Sport: Wyświetlacze wielofunkcyjne Wybieranie odpowiedniego systemu nawigacji Firma Simrad Yachting oferuje wysokiej klasy systemy nawigacyjne, aby przystosować się do prawie wszystkich wyobrażalnych wymogów urządzeń sterowych. Wymieszaj i dopasuj wyświetlacze od 7 do 19 calowych i zbuduj konfigurację pasującą do Twojej łodzi. Zbudowane celowo dla bezpieczeństwa i zabawy na wodzie Doświadczeni operatorzy i nowicjusze docenią intuicyjne interfejsy użytkownika i jasną prezentację informacji oferowane przez nasze wielofunkcyjne wyświetlacze. Wiodąca kartografia i pełny asortyment wydajnych modułów również zapewniają, że nasze systemy nawigacji spełniają najwyższe standardy. Opis systemu Wielkość ekranu Jasność ekranu Zgodne mapy Antena GPS Możliwość pracy sieciowej Integracja wideo Opcje radaru Cechy radaru Opcje echosondy Zgodność ze StructureScan HD Inteligentna integracja CZone NSS Sport Dotykowy ekran, wyświetlacz wielofunkcyjny 6.4 / 8 / cd/m2 Navionics Silver, Gold i Platinum Wewnętrzna (opcjonalnie zewnętrzna) 6 urządzeń 2 Wejście Wszystkie Standard Wbudowana (NSS7 i NSS8), BSM-1, BSM-2 Tak Tak NSE Expert Wysoko wydajny wyświetlacz wielofunkcyjny 8 / cd/m2 Navionics Silver, Gold i Platinum Zewnętrzna (GS15) 6 urządzeń 2 Wejście, 1 Wyjście Wszystkie Zaawansowane funkcje 4G BSM-1, BSM-2 Tak Tak NSO Offshore Black Box, System Glass Bridge ze zdalną klawiaturą 15 / 17 / cd/m2 (DI15) cd/ m2 (MO-L) Navionics Silver, Gold i Platinum Zewnętrzna (GS15) 4 urządzenia MO-L Monitor Multiple Input, 3 x Output Wszystkie Zaawansowane funkcje 4G BSM-1, BSM-2 Tak Tak 4

5 NSE Expert/NSO Offshore NSS Sport / NSE Expert / NSO Offshore Cechy wspólne dla wszystkich systemów nawigacji NS Jasny wyświetlacz w technologii LED, o niskim poborze mocy Jasne, widoczne w słońcu wyświetlacze Duże, czytelne czcionki Powyżej: Simrad NSO Elegancka i wytrzymała konstrukcja Klasyczne wzornictwo z opcjami montażu powierzchniowego i zgodnością z urządzeniem sterowym każdej konstrukcji Solidna technika z wodoszczelnymi złączami przeznaczonymi dla Szybki jak błyskawica, chartploter z dużą liczbą funkcji surowego środowiska Procesory o dużej mocy zapewniają funkcje szybkiego zoomu i panoramowania Zgodne z mapami Navionics Silver, Gold i Platinum Precyzyjna dokładność z anteny GPS GS15 5Hz z podłączeniem sieciowym NMEA2000 /SimNet ełna elastyczność dzięki sieci równouprawnionych P urządzeń Udostępniają informacje map, echosondy i radaru wielu urządzeniom System równouprawnionych urządzeń (Masterless) Każde Nagradzana technologia echosondy i radaru Możliwości echosondy szerokopasmowej pozwalają na znakomitą separację celów, wykrywanie ryb i definiowanie dna. Opcje radaru szerokopasmowego i HD z wyrazistością rzeczywistych kolorów, innowacyjne cechy i możliwości na profesjonalnym poziomie Umożliwiający łatwą obsługę intuicyjny interfejs sterujący urządzenie sieciowe może pracować niezależnie (może być wymagany przełącznik sieciowy) Przesyłanie danych w sieci SimNet plug and play do czujników i przyrządów zgodnych z NMEA2000 Pełna kontrola autopilota StructureScan HD realistyczne odwzorowanie podwodne Oprzyrządowanie silnika poprzez NMEA2000 CZone Zdolność cyfrowego przełączania i monitorowania Czytelne menu ekranowe Obrotowy nastawnik zapewnia elastyczne i precyzyjne regulacje Opcja przycisków Quick Touch lub interfejsu TouchSensible 5

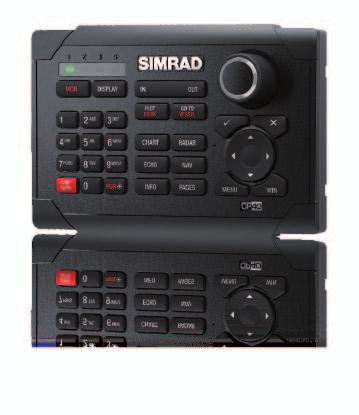

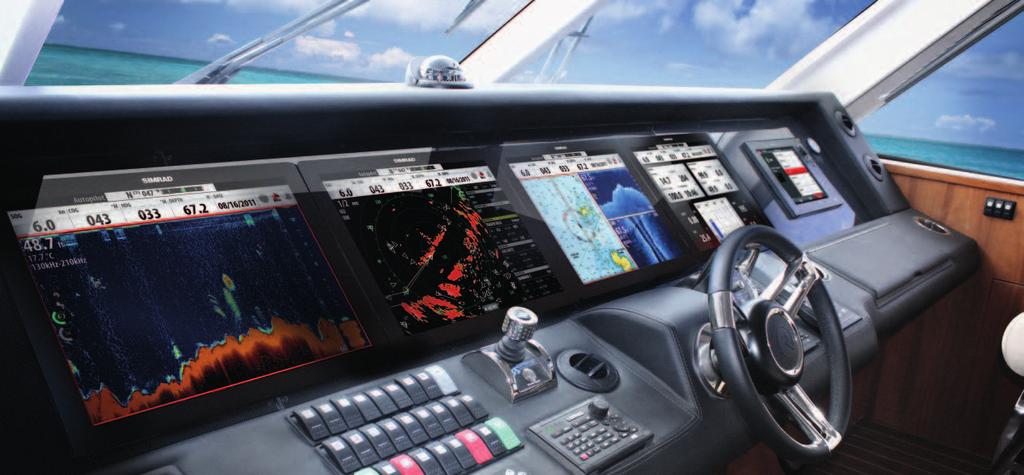

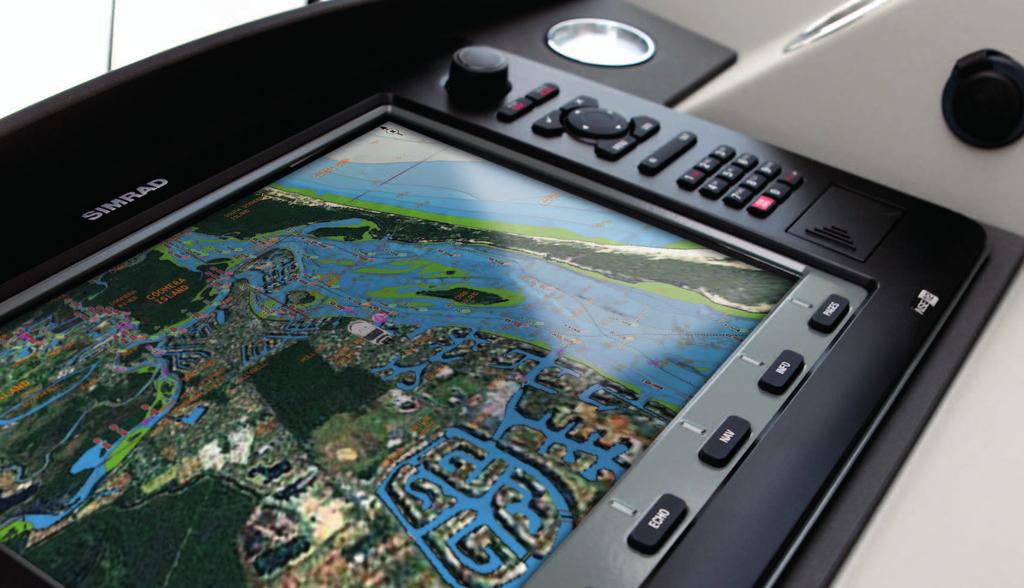

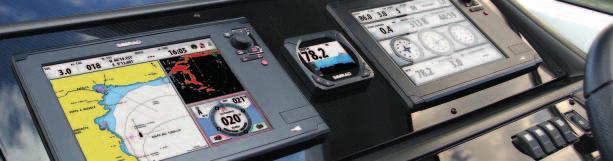

6 Kontrola z OFFshore. Elastyczne systemy nawigacyjne o dużych możliwościach z nieporównywalną estetyką wystroju mostka oraz niezrównaną integracją technologii. MO19-L monitor 19 Kontroler OP40 Obrotowy nastawnik Klawiatura alfanumeryczna Przyciski QuickTouch 6

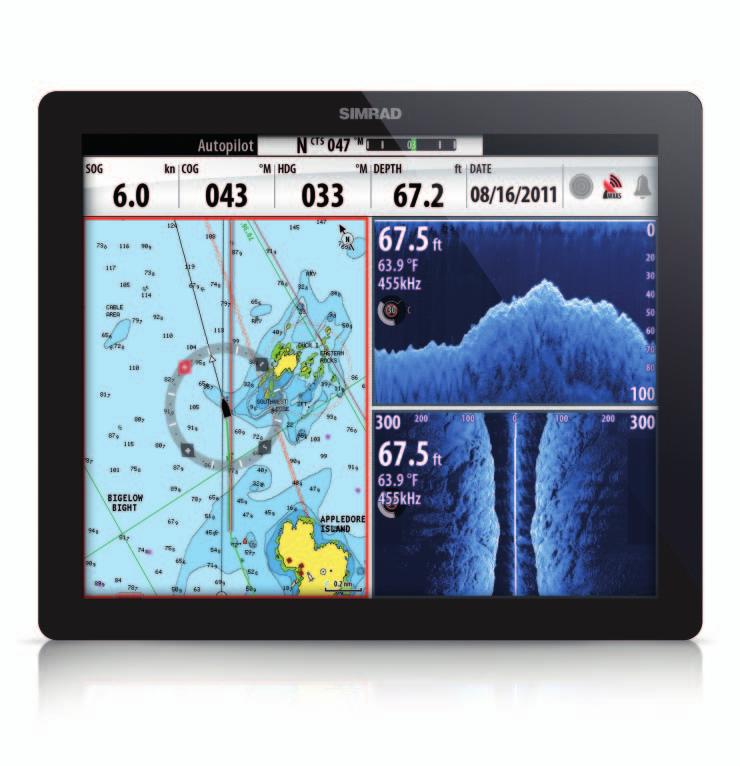

7 NSE Expert/NSO Offshore NSO Offshore Opcje wyświetlacza: Wysokiej jakości i stylowe Linia MO-L naszych wyświetlaczy oferuje krańcowość w technologii monitorów, a nasz DI15 tworzy część doskonałego zestawu DI15 15-calowy wyświetlacz NSO MO15-L 15-calowy monitor LED (kilka wejść) MO17-L 17-calowy monitor LED (kilka wejść) MO19-L 19-calowy monitor LED (kilka wejść) Wyświetlacze DVI/VGA firm trzecich MO15-L MO17-L MO19-L Duża moc, prosta obsługa: Pełna kontrola Zestaw NSO15 Kontroler OP40 Zaprojektowany przez kapitanów z myślą o logicznej funkcjonalności, prostocie obsługi Przewodowy pilot z klawiaturą Przyciski QuickTouch Klawiatura alfanumeryczna Obrotowy nastawnik Procesor morski Zaprojektowany dla błyskawicznego działania w srogich środowiskach przybrzeżnych Odporna obudowa z odlewu aluminiowego Ultra-szybki procesor Dysk twardy o dużej pojemności Ciesz się korzyściami, które wnoszą silne przetwarzanie i jasne ekrany, z funkcjonalnością plug & play, w zestawie prosto z pudełka. Procesor NSO DI15 monitor 15 OP40 Przewodowe zdalne sterowanie Mocowany w desce rozdzielczej czytnik kard SD 7

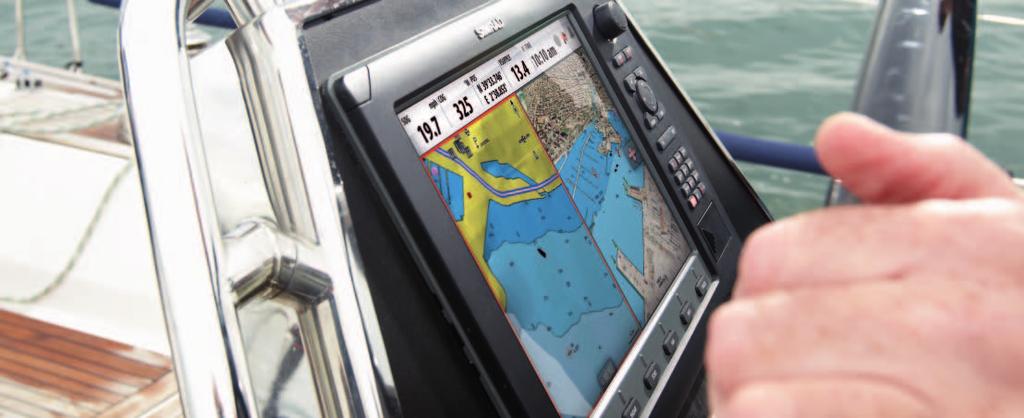

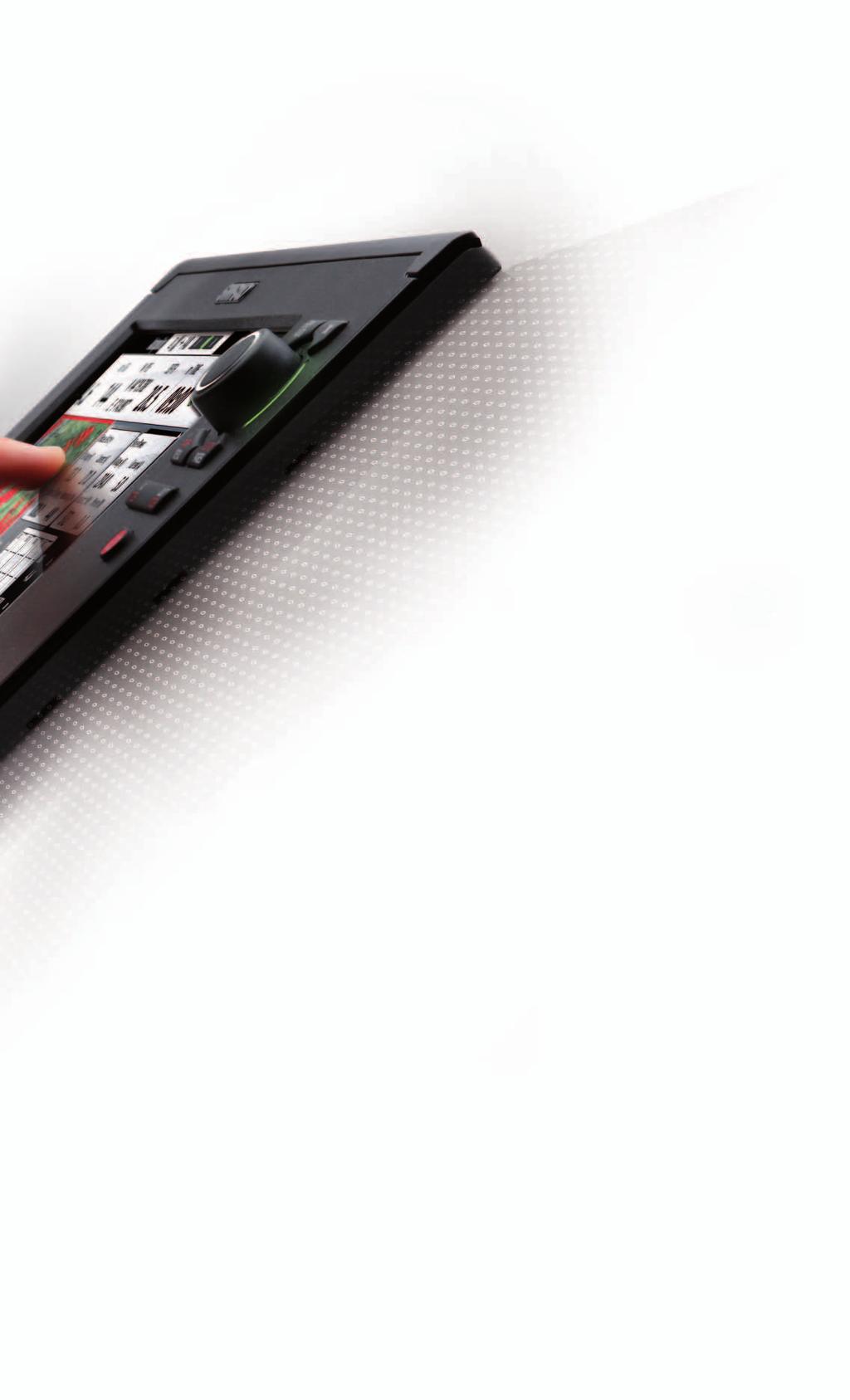

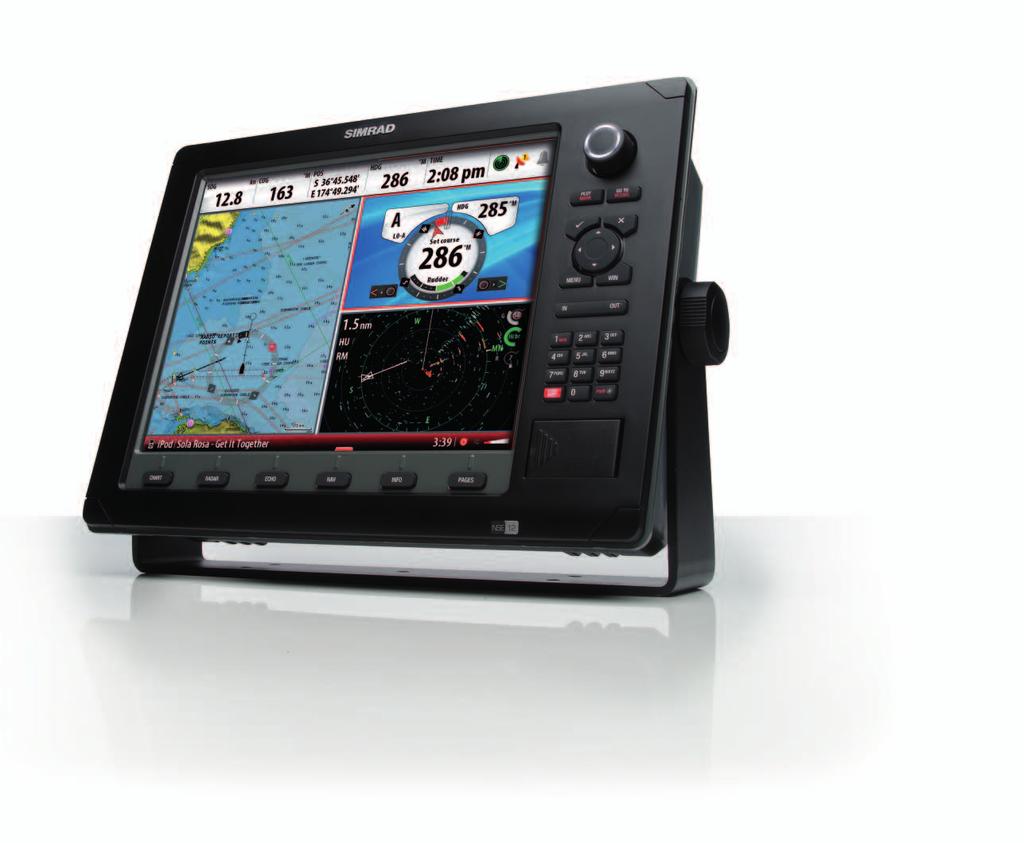

8 Technologia Expert. Wielofunkcyjne wyświetlacze 8- oraz 12-calowe zapewniające duże możliwości pracy w sieci i integracji oraz profesjonalny poziom działania z wyrafinowanymi technologiami ukazywania map, ekranu radaru i echosondy. NSE12 Obrotowy nastawnik Doskonale intuicyjny dla dokładnej regulacji wzmocnienia, powiększenia albo poruszania się po menu, z funkcją wyboru przez wciśnięcie Klawiatura alfanumeryczna Szybko i z precyzją wprowadzasz informacje punktu drogi, trasy oraz śladu Przyciski QuickTouch Dotknij jednego przycisku, a wszystko natychmiast zadziała 8

9 NSE Expert/NSO Offshore NSE Expert Przyciski QuickTouch: Natychmiastowa informacja MAPA RADAR ECHO Natychmiast zorientuj się w swoim otoczeniu. Simrad NSE dostarczany jest z wbudowanymi mapami wybrzeża, które pozwalają na nawigację prosto z pudełka zarówno doświadczonym marynarzom, jak i nowicjuszom. Radar zwiększa sytuacyjną świadomość marynarza. Łatwa w obsłudze funkcja radaru pozwala na nawigację, śledzenie celu i unikanie kolizji. Dla pełnego obrazu wyświetla cele MARPA i AIS. NSO, NSE i NSS mogą wykorzystywać wysokowydajną technologię Broadband Sounder do przenikania głębokiej wody, wyraźnego określania podwodnych struktur i szeptania sondą w głębinach, w poszukiwaniu większej ilości ryb. NAV Wyraźne i łatwe od odczytania informacje o sterowaniu i pozycji. Zintegrowane sterowanie autopilotem INFO Uzyskaj pełne oprzyrządowanie silnika ze swojego silnika zgodnego z NMEA2000. Wstępnie skonfigurowane ekrany wskaźników łączą dane silnika i nawigacyjne w łatwym do zrozumienia formacie. PAGES Narzędzie Pages (strony) jest centralą poleceń dla częściej używanych opcji i narzędzi. Wyświetlaj i edytuj punkty drogi, trasy oraz ślady, jak również zapisane pliki dziennika. Łatwo dostępne są strony AIS, alarmów i statusu GPS. 9

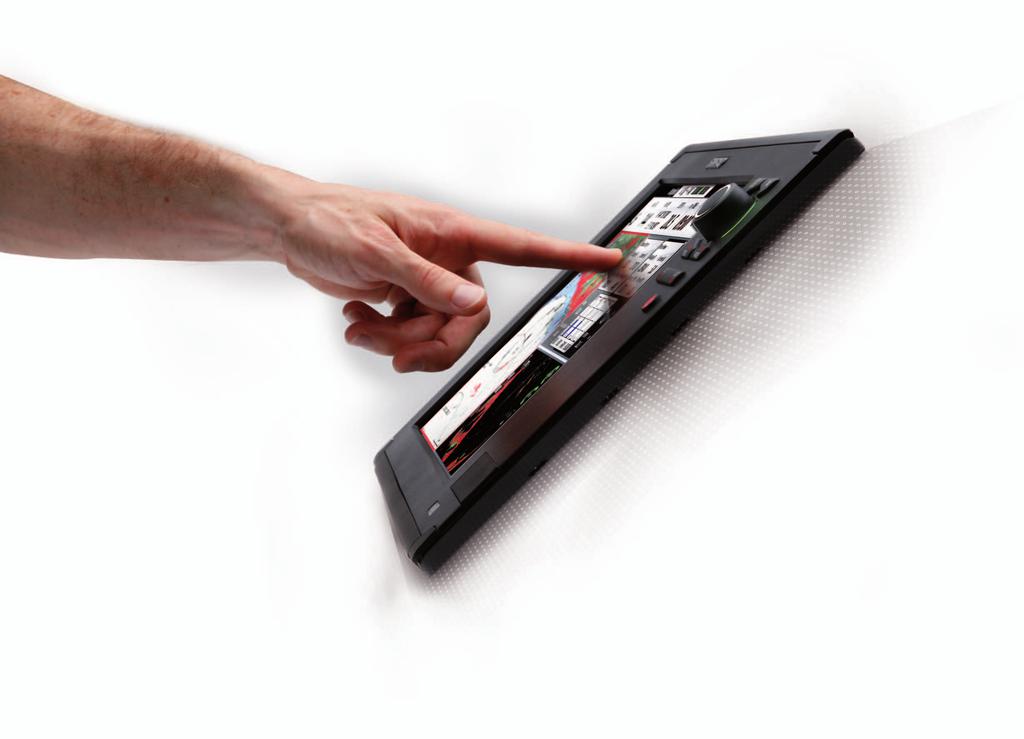

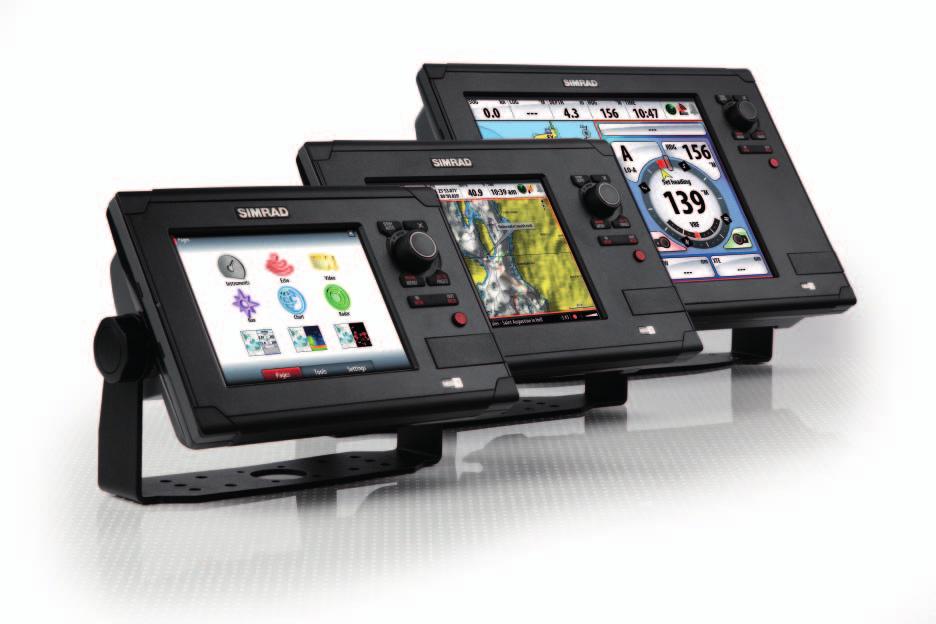

10 Dotyk sportu. 6,4-, 8- i 12,1-calowe wielofunkcyjne wyświetlacze z ekranem dotykowym wnoszące do łodzi rekreacyjnych opcje systemów o potężnych możliwościach. 10

11 NSE Expert/NSO Offshore NSS Sport Przeładowany funkcjami: Więcej niż tylko chartploter Wyjątkowa łatwość użycia Przeprowadza nawigację szybciej i łatwiej niż dowolny system konkurencyjny. Proste ikony w stylu smartfonu Dotknij i przesuń System menu kontekstowych Technologia Touch Sensible Opracowana specjalnie z myślą o środowisku morskim, dla zapewnienia znakomitej funkcjonalności przy każdym stanie morza. Dostęp do menu i pozycjonowanie z użyciem ekranu dotykowego Obrotowy nastawnik zapewnia płynne i precyzyjne regulacje Minimalistyczna klawiatura dla powtarzalnych operacji Możliwość rozbudowy Wiele wyświetlaczy sieciowych i wydajne moduły Simrad. Systemy NSS, NSE i NSO Opcje radaru Echosondy i StructureScan HD AIS, GPS i czujniki kierunku Pełna kontrola i integracja Dodaj całkowicie innowacyjne opcje kontroli łodzi Pełna kontrola i integracja autopilota Oprzyrządowanie dla zgodnego z NMEA2000 silnika i zbiornika SonicHub serwer audio CZone, cyfrowe przełączanie i inteligentne systemy łodzi Jasny Unikalna technologia podświetlania LED. Jasny, wyraźny, dobrze czytelny wyświetlacz Redukuje pobór mocy Zwiększa trwałość produktu Bardzo szybka obsługa map Nawiguj bez wysiłku z kartografią klasy Premium. Panoramowanie za dotknięciem palca Dotknij, aby zaznaczyć punkty drogi i łatwo utworzyć trasy Kartografia Navionics klasy Premium 11

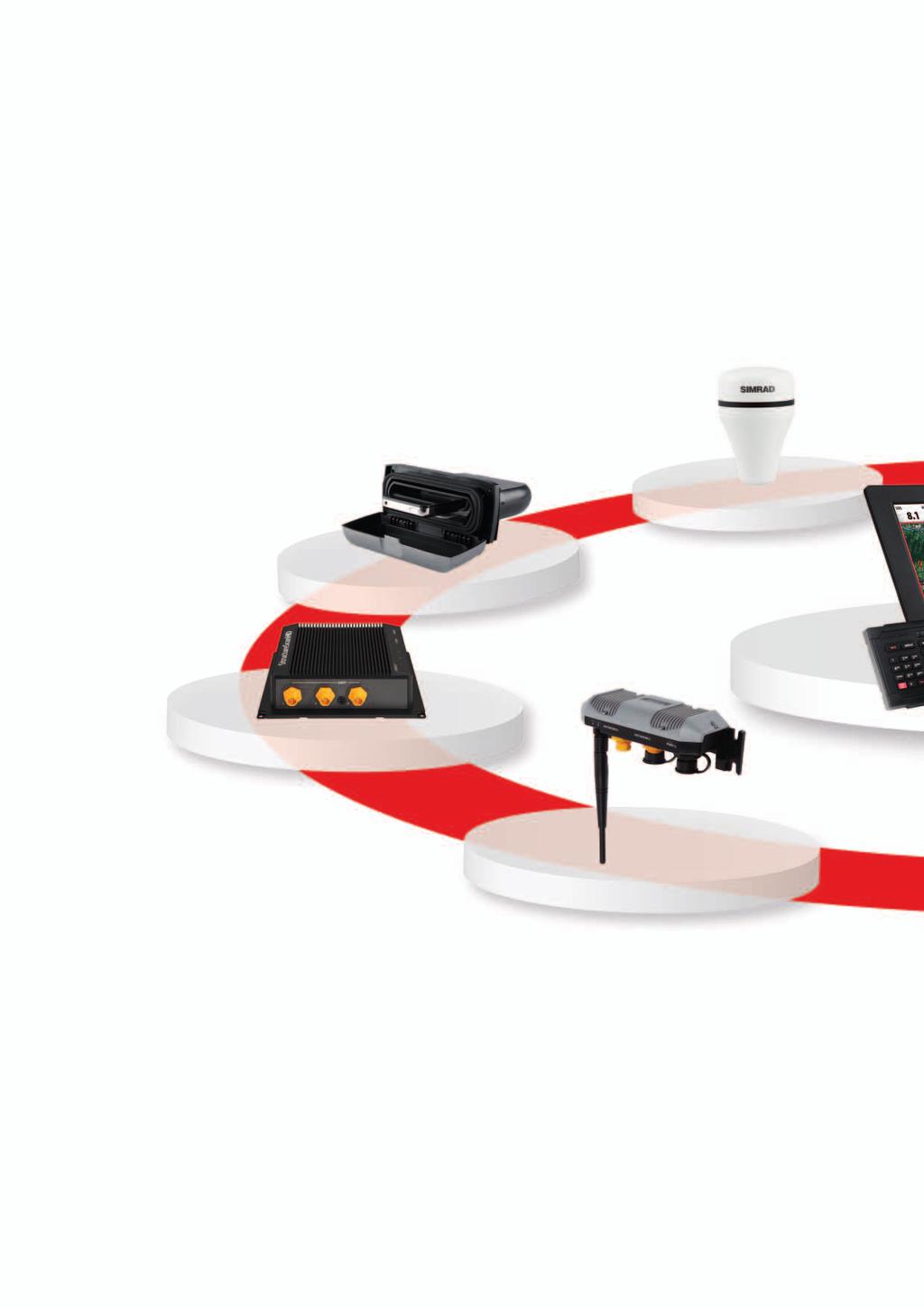

12 Zintegruj wszystko. Rozszerz swój system nawigacyjny o najlepsze w klasie, wydajne moduły plug and play. StructureScan HD Skrajny realizm echosondowania. SideScan i DownScan Rzeczywisty kąt widzenia 180 Doskonałe odwzorowanie obrazu SonicHub Szybki GPS Szybki GPS Niewiarygodna dokładność pozycjonowania. 16-kanałowa antena GPS, 5Hz (NMEA 2000 ) Lepsze namierzanie sygnału Zwarta konstrukcja Łatwy montaż powierzchniowy WIFI-1 Podglądaj swój MDF i steruj nim przy pomocy tabletu lub smartfonu z dowolnego miejsca na pokładzie. Bezpłatna aplikacja przeglądarki Bezpłatna aplikacja kontrolera Dane w otwartym protokole dla własnego opracowania aplikacji StructureScan HD WIFI-1 SonicHub W pełni zintegrowany morski serwer audio. Przejmij władzę nad muzyką ze swojego NSO, NSE lub NSS Zgodny z urządzeniami iphone, itouch oraz ipod Odtwórz pliki MP3 z napędu USB Całkowicie wodoodporne Moduły szerokopasmowej sondy Podnosi poprzeczkę w technice wyszukiwania ryb. Zaawansowane cyfrowe przetwarzanie Niewiarygodne namierzanie i wykrywanie ryb Wysoka rozdzielczość odwzorowania dna przy zachowaniu prędkości Nowa technologia CHIRP w BSM-2 12

13 Moduł szerokopasmowej sondy TM CZONE Przekształć swoją jednostkę w inteligentną łódź dzięki cyfrowemu przełączaniu CZone. Pełny pulpit elektryki na Twoim wyświetlaczu Tryby inteligentnej łodzi Monitoruj zbiorniki i pobór mocy Konfigurowalne alarmy i status jednostki Autopilot Autopilot Nagradzane i sprawdzone na oceanach systemy autopilota. Zintegrowane wzorce zwrotów Funkcja omijania Wirtualne sprzężenie zwrotne steru Zaawansowane sterowanie pod wiatr Wybór AP24, AP28 lub AP70 AIS AIS Nakłada informacje o jednostce wyposażonej w AIS. Transpondery AIS klasy B Technologia zobacz i bądź widziany Nawiguj bezpiecznie dzięki śledzeniu i identyfikowaniu jednostek Moduł czarnej skrzynki Integracja Cyfrowy radar HD Broadband Radar Radio VHF VHF Stylowe radia VHF. DSC klasy D Stacjonarne i ręczne Głośne i wyraźne brzmienie Broadband Radar Cyfrowy radar HD A revolution in recreational radar. Innovative FMCW technology Unrivalled performance Eliminates main bang dead zone Efficient low-power technology Performance features with new Broadband 4G Radar Wysokiej rozdzielczości radar zabudowany lub z otwartym układem antenowym Zabudowany 4kW, z otwartym układem antenowym - 6kW, 10kW i 25kW Wyrazistość z wysoką rozdzielczością Wyświetlacze rzeczywistych kolorów dla odwzorowania burzy Tryby auto ze zredukowanymi zakłóceniami na ekranie 13

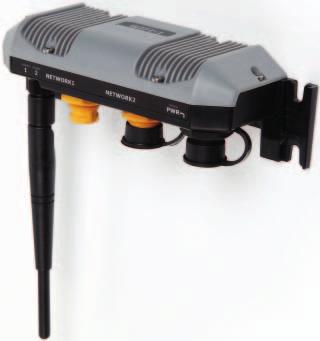

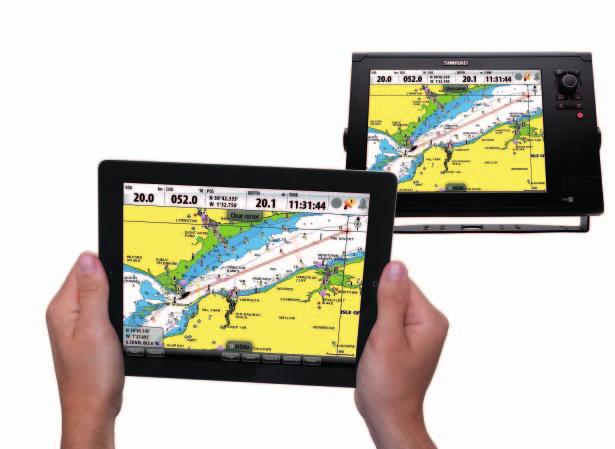

14 Nowość Rozwiązania bezprzewodowe. Przesuń dalej przeglądanie i kontrolę, dzięki bezprzewodowej technologii Simrad GoFree dla swojego tabletu i smartfonu. Przeglądaj i steruj Użyj swojego smartfonu do przeglądania ekranu urządzenia Simrad NSS. Steruj funkcjami, takimi jak strefy chronione radaru, echosondy oraz system audio SonicHub, wykorzystując swój tablet. Powiel ekran Simrad NSS na swoim smartfonie Steruj urządzeniem NSS ze swojego tabletu Podłącz kilka tabletów do swojego NSS Pobierz aplikacje Ustaw dostęp użytkownika dla wysokiego bezpieczeństwa Wybierz swoje aplikacje Od GoFree Controller do innych aplikacji firm trzecich, takich jak iregatta oraz inavx, możesz pobierać i eksplorować ogrom możliwości. Pobierz bezpłatnie program GoFree Wykorzystaj dane Simrad NSS z innymi aplikacjami Używaj potencjalnie nieograniczoną ilość aplikacji Otwarty protokół danych GoFree umożliwia opracowanie aplikacji przez firmy trzecie z pomocą oprogramowania narzędziowego GoFree Developer Toolkit Wykorzystaj bezprzewodowość WIFI-1 Module Moduł WIFI-1 jest morską bramką wyjściową, która tworzy część Twojej sieci Simrad i pozwala na wykorzystywanie bezprzewodowości. Jedno urządzenie jest wszystkim, czego potrzebujesz Pasuje do Twojej istniejącej sieci Niski profil, automatyczna konfiguracja Odporny i wodoszczelny Wsparcie dla wielokrotnego mostkowania WIFI-1, aby rozszerzyć pokrycie na większych jednostkach 14

15 BEZPRZEWODOWA TECHNOLOGIA GOFRE GoFree w działaniu 15

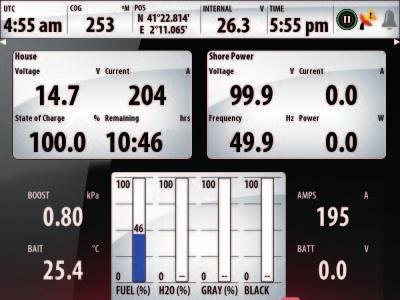

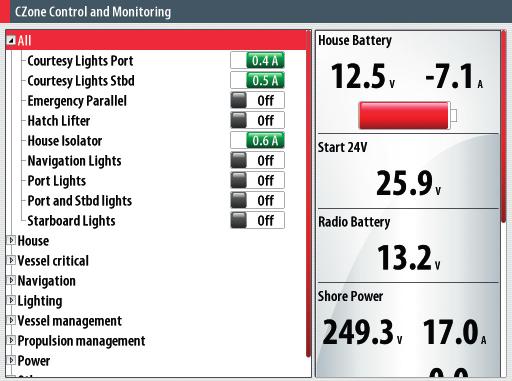

16 TM Kontroluj i monitoruj. Przekształć swoją jednostkę w inteligentną łódź używając systemów nawigacyjnych Simrad NS wraz z technologią cyfrowego przełączania i monitorowania CZone. Monitorowanie akumulatora i zbiornika Obwody Strona główna Przejmij kontrolę Monitoruj swoje systemy Zarządzaj wieloma obwodami ze swojego wyświetlacza wielofunkcyjnego. Dodaj wirtualny pulpit elektryki na swoim wyświetlaczu NS Kontroluj niemal wszystkie pokładowe obwody elektryczne Ustaw tryby łodzi wybierane jednym dotknięciem Łatwy od obserwacji status obwodu i przełącznika Wbudowane zabezpieczenie obwodów łodzi Praca w sieci NMEA2000 CZone działa wykorzystując znormalizowaną sieć szkieletową NMEA2000. Kontrola plug and play dzięki sieci nawigacyjnej Rozwiązanie niedrogie a solidne Łatwość instalacji CZone przedstawia ci informacje odnoszące się do wielu pokładowych systemów elektrycznych. Akumulator i pobór mocy Status poszczególnych obwodów (prąd, zwarty, otwarty) Monitorowanie zbiornika (paliwa i wody) Analogowe czujniki oporowe i napięciowe Ostrzeżenia i alarmy CZone pozwala natychmiastowo dostrzec ostrzeżenia i alarmy Alarmy nawigacji i systemu Śledź historię i powagę alarmów Łatwiejsza konserwacja i diagnozowanie usterek 16

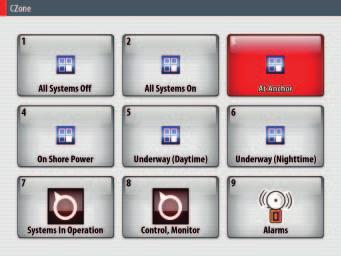

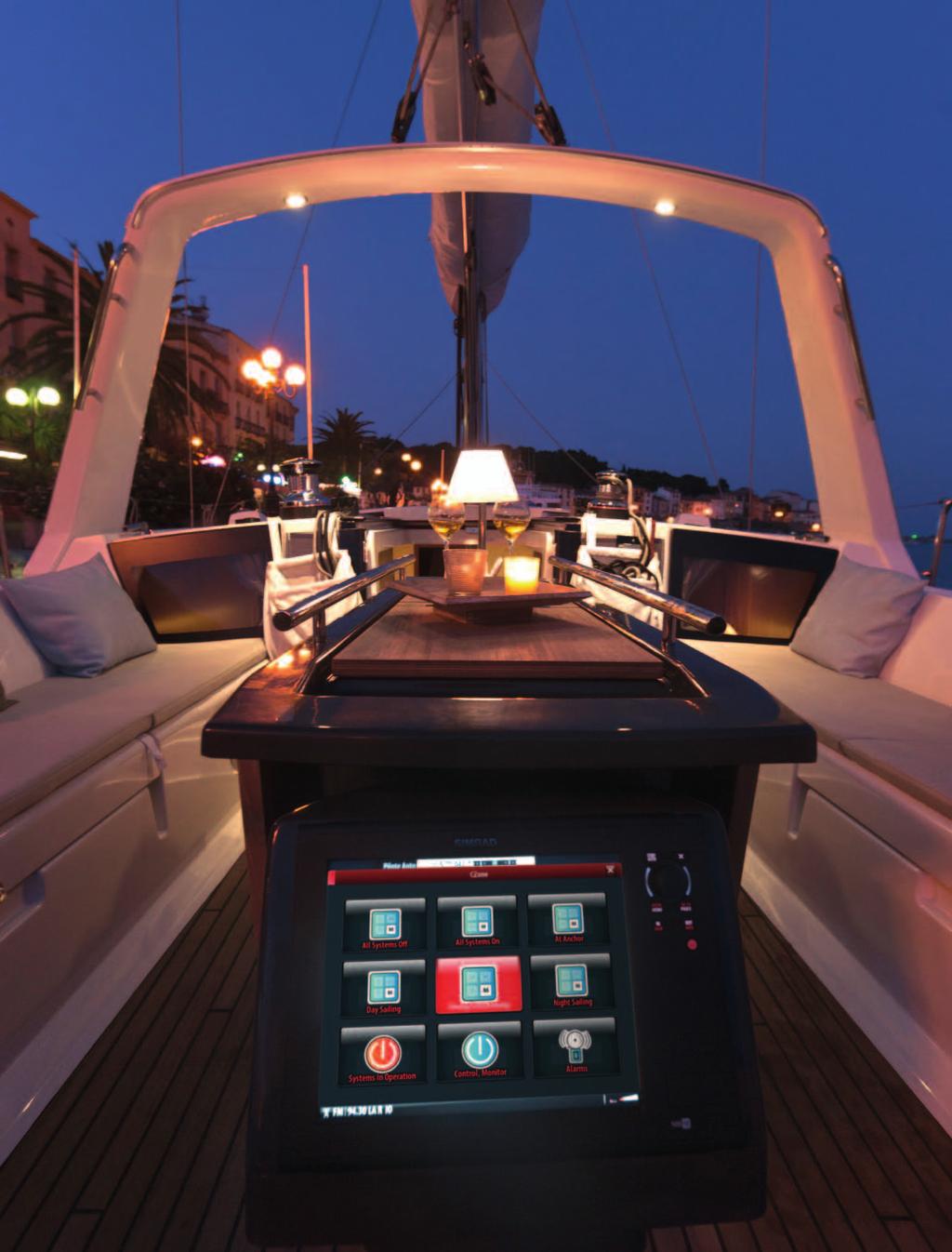

17 CZone Gilles Martin-Raget (Beneteau) Specjalny tryb zarządzania dzięki CZone 17

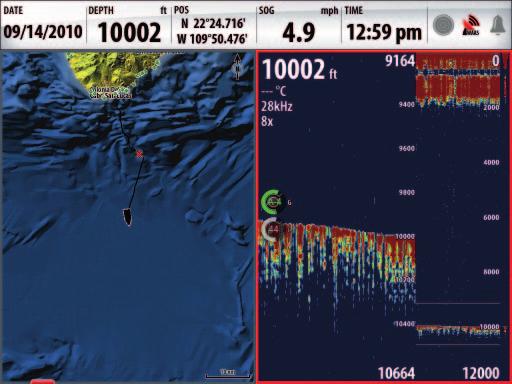

18 Echosondy Tabela porównania echosond Opis Maks. głębokość Przetworniki Częstotliwości Sonar Structurescan HD Wysokiej rozdzielczości odwzorowanie podwodne (prosto pod łódź i widok boczny) 60m/200ft Mocowanie pawężowe, nylonowy ThruHull, brązowy ThruHull 455kHz/800kHz Szerokopasmowa echosonda BSM-1 Echosonda o dużych możliwościach (Przetworniki 600/1kW) 1,000m/3,000ft Mocowanie pawężowe, opcje ThruHull i InHull dla przetworników o mocy 600W/1kW 50kHz/83kHz/200kHz Szerokopasmowa echosonda BSM-2 Skrajnie wydajna, szerokopasmowa echosonda CHIRP (szerokopasmowe przetworniki 1kW, 3kW) 3,000m/10,000ft Standardowe przetworniki wąskopasmowe ORAZ dużej mocy szerokopasmowe przetworniki (1kW/3kW) Z możliwością wybierania 28kHz, 38kHz, 50kHz CHIRP niska 25-45kHz, średnia 40-60kHz, wysoka , jedna częstotliwość wybierana przez użytkownika 18

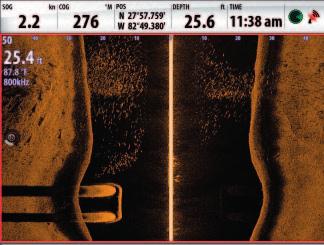

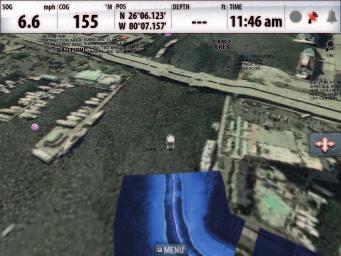

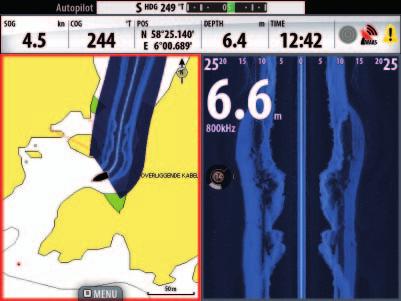

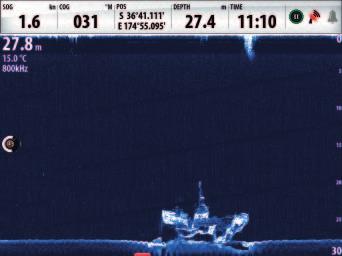

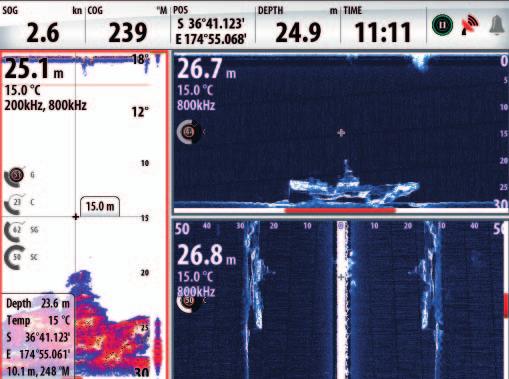

19 Obrazowanie sonarowe Structurescan HD Zrewolucjonizuj sposób, w który widzisz pod wodą dzięki skrajnej realności technologii echosondowania. Możesz widzieć nie tylko wysoce szczegółowy obraz dzięki pokryciu SideScan, lecz również ekskluzywne obrazy DownScan, dla zapewnienia widzenia w zakresie prawdziwych 180 pod łodzią. StructureScan HD Sonar imaging SideScan DownScan DownScan, SideScan i Sonar Obrazowanie DownScan Nadaj nowy wymiar echosondowaniu. Wysokiej częstotliwości odwzorowanie ukazuje realistyczną reprezentację kolumny wody, struktury dna i wszelkich obiektów. Zobacz ryby, skały, wodorosty i wraki jak nigdy dotąd. Wspaniałe przy połowie ryb, nurkowaniu i kotwiczeniu. Obrazowanie SideScan Panoramiczny widok historii echa łodzi. Skanuj wodę i dno z obu stron łodzi dla uzyskania perspektywicznego widoku i lepszej lokalizacji celów podczas łowienia. TrackBack Zyskaj unikalną zdolność przewijania wstecz historii echosondy. Doskonałe do oznaczania ryb i obiektów, które właśnie minąłeś. Oszczędzaj czas i upuść punkt drogi na swoim śladzie powrotnym, aby łatwo nawigować z powrotem dokładnie do żądanego miejsca. Nakładka DownScan Wyjątkowa nowa technologia nakłada obrazowanie DownScan Imaging na ekran echosondy Broadband Sounder, aby wyraźnie oddzielać ryby od otoczenia. NOWOŚĆ! StructureMap Nowa funkcja nakładki StructureMap w czasie rzeczywistym pozwala wodniakom z wielofunkcyjnymi wyświetlaczami NSS przeglądać i tworzyć podwodne mapy przez nałożenie sonarowych obrazów StructurScan na istniejące mapy. Ekrany StructureMap dla NSS Opcje przetworników dla każdego Opcje przetworników brązowych i plastikowych, mocowanych pawężowo, sondujących przez kadłub (thru-hull) i ukształtowanych dla kadłubów V pozwalają na zainstalowanie StructureScan HD na prawie każdej łodzi. 19

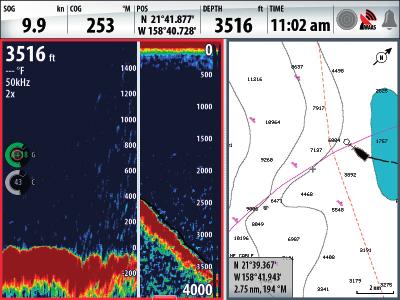

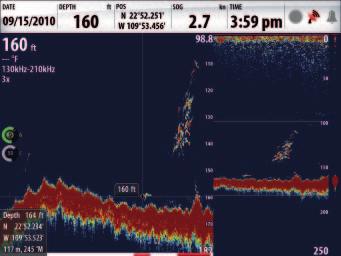

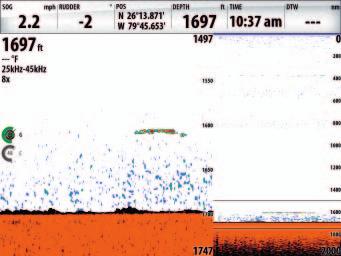

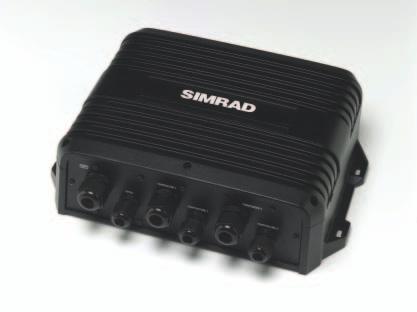

20 Echosondy Moduł szerokopasmowej sondy BSM-2 Najnowszy postęp w technologii sondowania szerokopasmowego zapewnia korzyści wyjątkowego działania, pozostawiając sondy 3kW na płyciznach. Ostre, wyraźne namierzanie z technologią CHIRP i zasięg roboczy 3000m (10000 stóp) to tylko niektóre z przyczyn, dla których zawodowcy i poważni wędkarze sportowi zwracają się ku echosondzie Simrad BSM-2. głębokość stopy WKROCZ DO NOWEJ RZECZYWISTOŚCI DZIĘKI ECHOSONDZIE BSM-2 I TECHNOLOGII CHIRP. Marlin dobrze widoczny w słupie wody Ultra głęboka penetracja wody Pięć razy lepsza rozdzielczość oddziela rybę od obrazu dna Bardziej zaawansowana technologia Wraz z ulepszonym cyfrowym przetwarzaniem sygnału (DSP), szerokopasmowa sonda BSM-2 jako pierwsza korzysta z technologii kompresji impulsu znanej również jako CHIRP. Wspólnie, technologie te tworzą wyższą rozdzielczość celu i większe głębokości sondowania. Penetruj najgłębsze wody na naszej planecie Dzięki zdolności obrazowania do samego dna na 3000m i głębiej BSM-2 maluje najgłębsze obniżenia i kaniony dna, utrzymując wyświetlanie dna, nawet przy dużej szybkości. Pomyśl, co możesz zobaczyć na głębokości od 900 do 1200 m dzięki takiemu poziomowi osiągów. Niespotykana rozdzielczość Technologia BSM-2 zapewnia postęp w stosunku do istniejących rozdzielczości sondowania typowo pięć razy lepszą rozdzielczość na średnio głębokich wodach. Opcje przetworników dużej mocy Z podwójnymi nadajnikami-odbiornikami sonaru, podwójnymi czujnikami temperatury i wejściami czujnika prędkości pomieszczonymi w solidnej obudowie ipx6 z odlewu aluminiowego, moduł BSM-2 jest profesjonalnie okablowany przez bloki dławików oraz zacisków do praktycznie dowolnego, wysoce wydajnego przetwornika Airmar, szerokopasmowego lub tradycyjnego. Podwójne nadajniki-odbiorniki BSM-2 działają z opcjami pasm khz, khz oraz khz. Wąskopasmowe przetworniki, działające w pasmach 28/38/50/200 khz również zapewniają zgodność, jako że są przetwornikami o wybieranej jednej częstotliwości. W celu uzyskania obszerniejszych informacji o technologii Simrad Echosounder, prosimy odwiedzić stronę Szepcz w głąb wody, aby znaleźć więcej ryb Dzięki unikalnej mieszance cyfrowego przetwarzania i wyjątkowo skutecznego wytwarzania impulsów, BSM-2 pod każdym względem przewyższa tradycyjne systemy 3 kw. Wykryj rybę z niższą mocą nadawania i dużo mniejszym hałasem. 20

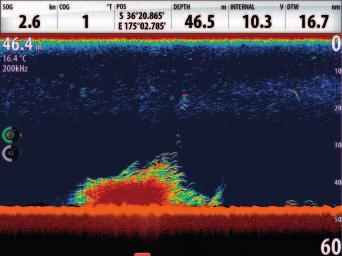

21 Technologia sonaru BSM-2 i BSM-1 Simrad BSM-1 łączy razem bardzo wyraźny sygnał o niskiej mocy, adaptowalnie długi impuls i bardzo czuły odbiornik liniowy. Wysokiej jakości sygnał wynikowy i najlepsze cyfrowe jego przetwarzanie pozwalają sondzie BSM-1 uzyskać doskonałą wyrazistość oraz fantastyczne obrazy echosondy. Moc nie jest już miarą możliwości echosondy. Wyrazistość płytkich wód Szepcz w głąb wody Głęboka penetracja wody Penetruj głębokie wody Zdolność odwzorowania dna i widzenia obiektów na głębokim przybrzeżnym terenie oraz w kanionach poniżej 1000 m. Wyraźnie zdefiniuj podwodne struktury Wysokiej rozdzielczości liniowy odbiornik zapewnia doskonałą wyrazistość na poziomach płytkich i średnio głębokich wód. Szepcz w głąb wody Wyjątkowo niska moc ze skutecznymi, długimi impulsami, czynią doskonałą cichą echosondę. Możliwość pracy na trzech częstotliwościach Lepiej dopasuj częstotliwość do swojego miejsca połowu: 200kHz dla płytkich wód przybrzeżnych, 50 khz dla wód głębszych i 83 khz dla wygody przeszukiwania obu obszarów. 21

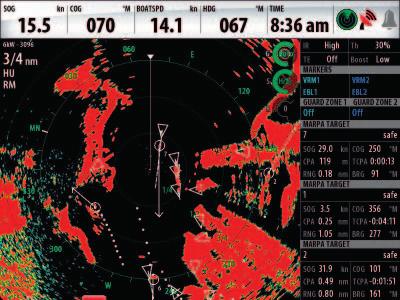

22 RADAR Tabela porównania radarów Opis Szerokość anteny Technologia Maks. zasięg Zapotrzebowanie na moc Funkcje Radar Broadband 3G Szerokopasmowy zamknięty 19 Szerokopasmowy FMCW 24 mile morskie 12v / 17 watów MARPA, Strefy chronione, InstantOn Radar Broadband 4G Wysoko wydajny, szerokopasmowy, zamknięty 19 Szerokopasmowy FMCW 36 mil morskich 12v / 20 watów MARPA, strefy chronione, InstantOn, podwójny zasięg*, duża prędkość*, wyostrzenie wiązki* 4kW HD zamknięty Cyfrowy radar HD 24, 4 kw 24 Cyfrowy HD / impuls magnetronowy 48 mil morskich 12v / 30 watów MARPA, Strefy chronione, TrueColour 6kW HD, otwarty Cyfrowy radar HD, 6 stóp (180 cm), 6kW, otwarty układ antenowy 48 Cyfrowy HD / impuls magnetronowy 64 mile morskie 12 V / maks. 120 watów MARPA, Strefy chronione, TrueColour 10kW HD, otwarty Cyfrowy radar HD, 6 stóp (180 cm), 10kW, otwarty układ antenowy 72 Cyfrowy HD / impuls magnetronowy 72 mile morskie 24 V / maks. 250 watów MARPA, Strefy chronione, TrueColour *Tylko NSE i NSO. 22

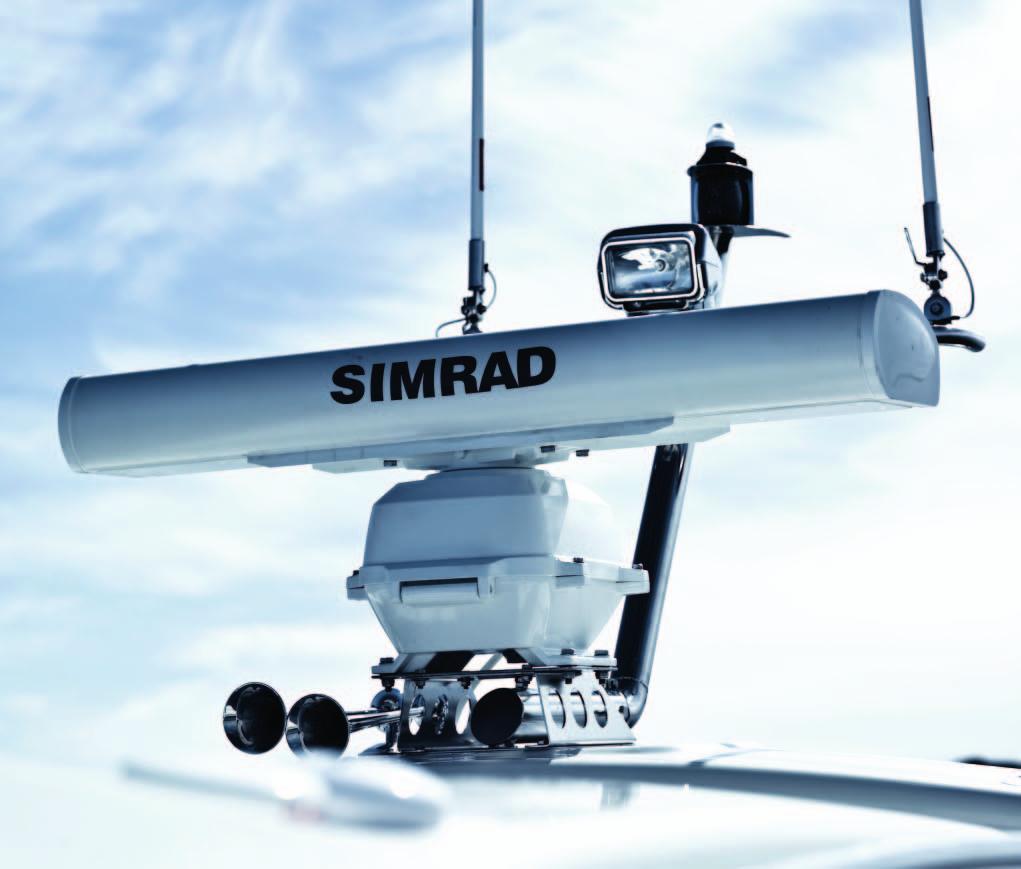

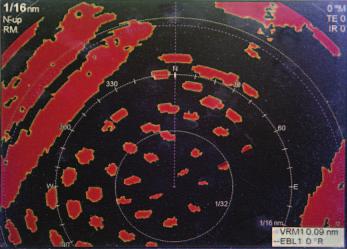

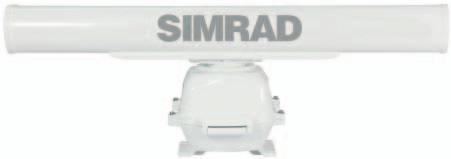

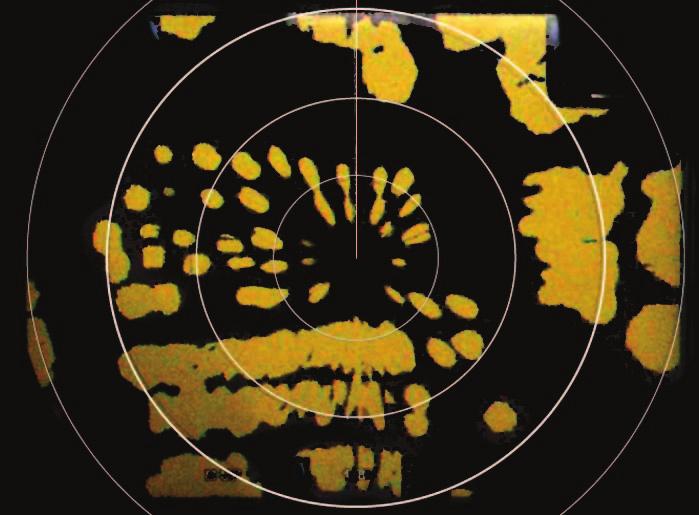

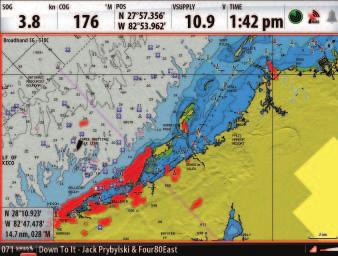

23 Systemy cyfrowego radaru HD łączą wysokowydajne skanery i technologię mikrofalową z nowinkami cyfrowego przetwarzania sygnału radarowego. Wyjątkowe wykrywanie małych i odległych celów, praktycznie bez zakłóceń na ekranie, pozwala wyświetlać pełny obraz Twojego otoczenia. Zaawansowany radar, łatwy w użyciu Radary Simrad HD zapewniają wyjątkowe wykrywanie niewielkich lub odległych celów, wykorzystując zaawansowane cyfrowe przetwarzanie sygnałów Cyfrowe radary Simrad HD automatycznie regulują gradienty kolorów większych odległości, dla lepszej interpretacji podczas obserwacji obszarów burzowych i frontów pogodowych Automatyczne tryby portowy i przybrzeżny zapewniają zoptymalizowane obrazowanie radaru przy pracy bez ingerencji człowieka Integracja kompasu pozwala na wyświetlanie na ekranie do 10 różnych celów MARPA Dla wybranych celów, radar dostarcza namiar, odległość, prędkość, kurs oraz punkt i czas najbliższego spotkania. Użytkownik może zdefiniować łatwe w użyciu obszary stref chronionych w celu utrzymania radarowej obserwacji konkretnych obszarów. Zakwalifikowane cele radarowe, które wnikają do aktywnej strefy wyzwolą alarm systemu radarowego.system Radary Simrad HD obsługują obecnie wyświetlanie rzeczywistego ruchu (True Motion Radar Display). Poruszające się statki są natychmiast odróżniane od stałych obiektów i obszarów lądowych, eliminując wątpliwości w interpretacji PPI Broadband Radar : Firma Simrad Yachting oferuje obecnie wybór dwóch radarów szerokopasmowych; znakomity radar Broadband 3G oraz całkowicie nowy, naprawdę wyjątkowy radar Simrad Broadband 4G. Broadband Radar Wspólne cechy 3G i 4G: Krystalicznie wyraźny obraz Fantastyczny dla ciasnych manewrów w marinach lub w warunkach ograniczonej widoczności Automatyczna klarowność wypróbowane tryby portowy i przybrzeżny Śledzenie celów MARPA Śledzenie do 10 celów (wymaga czujnika kierunku) Podwójne strefy chronione Zabezpiecz się w zakresie wielu kątów InstantOn Technika półprzewodnikowa tworzy na ekranie natychmiastowy, dokładny obraz w przeciwieństwie do zwykłych czasów rozgrzewania związanych z radarami z magnetronem impulsowym Niski pobór mocy Idealny dla łodzi dowolnej wielkości, żaglowych, wycieczkowych lub wędkarskich Wyjątkowo niskie promieniowanie Bezpieczniejszy niż jakikolwiek inny radar dostępny obecnie na rynku, emitujący mniej promieniowania niż telefon komórkowy co pozwala na zamontowanie go w dowolnym miejscu Szybka instalacja Nie ma powodu do otwierania czaszy, brak dostrajania lub regulacji zerowej, i nie wymaga licencjonowanego technika radarów RADAR 23

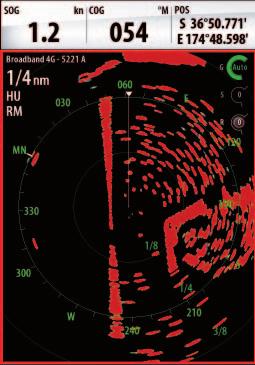

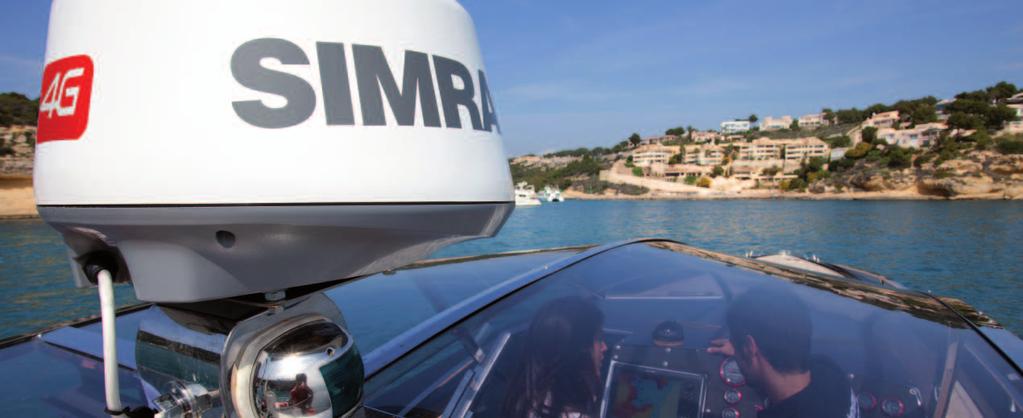

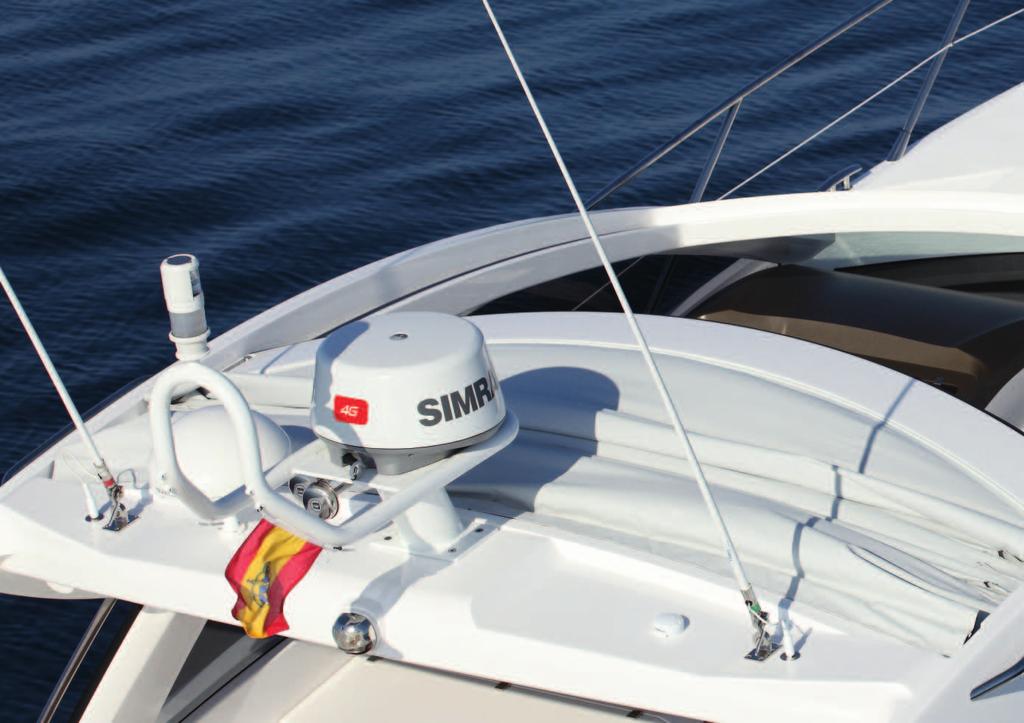

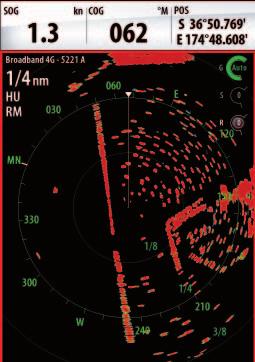

24 RADAR BROADBAND 4G Wyostrzenie wiązki: Radar Broadband 4G jest jedynym na świecie radarem zabudowanym wykorzystującym wyostrzenie wiązki, które pozwala Ci kontrolować poziom separacji celów, więc możesz widzieć możliwie najostrzejsze obrazy, wtedy gdy są najbardziej potrzebne. Separacja celów wyłączona (~5,2 ) Niska separacja celów (~4,4 ) Średnia separacja celów (~3,5 ) Wysoka separacja celów (~2,6 ) Większy zasięg O 50% większy rzeczywisty zasięg niż w radarze Broadband 3G. Obecnie możesz widzieć krystalicznie wyraźne cele odległe nawet o 32 mile morskie oraz wnętrze komórek burzowych odległych o ponad 17 mil morskich. Podwójny zasięg Kombinacja radaru zdolna do wyświetlania podwójnego zasięgu, gdy połączona z systemem NSE lub NSO. Monitoruj cele odległe od 200 stóp (60 m) do 32 nm z jednej anteny i zobacz do 20 celw MARPA. Tryb dużych obrotów Wybierz 48 obr./min. dla prawie natychmiastowej aktualizacji z odległości mniejszej niż 1 mila morska. Zaawansowane wykrywanie celów Zwiększone wykrywanie celu dzięki kierunkowemu odrzucaniu zakłóceń i tłumieniu listka bocznego. 24

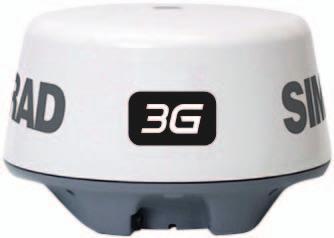

25 RADAR BROADBAND 3G Krystalicznie czysty: Radar Broadband 3G chlubi się znakomitymi możliwościami zarówno dla nowicjuszy, jak i dla ekspertów. Robiąc wrażenie wykrywaniem celu i wyrazistością obrazu, radar Broadband 3G wspomaga bezpieczną nawigację w każdych warunkach widoczności. Port/ marina Łodzie i doki odseparowane dzięki lepszej rozdzielczości celu Radar Broadband 3G Tradycyjny radar impulsowy Zasięg roboczy 18 mil morskich Lepsze odróżnianie celów w bliskim zasięgu wyraźnie pokazuje doki, łodzie i zacumowane statki. Przy użyciu tradycyjnego radaru impulsowego uzyskujemy gorszą separację łodzi, doków oraz innych obiektów, przesłoniętych dalej przez główną wiązkę gdzie największe znaczenie mają najbliższe obiekty Średniej wielkości elektrownia dobrze widoczna z odległości 15 mil morskich. 25

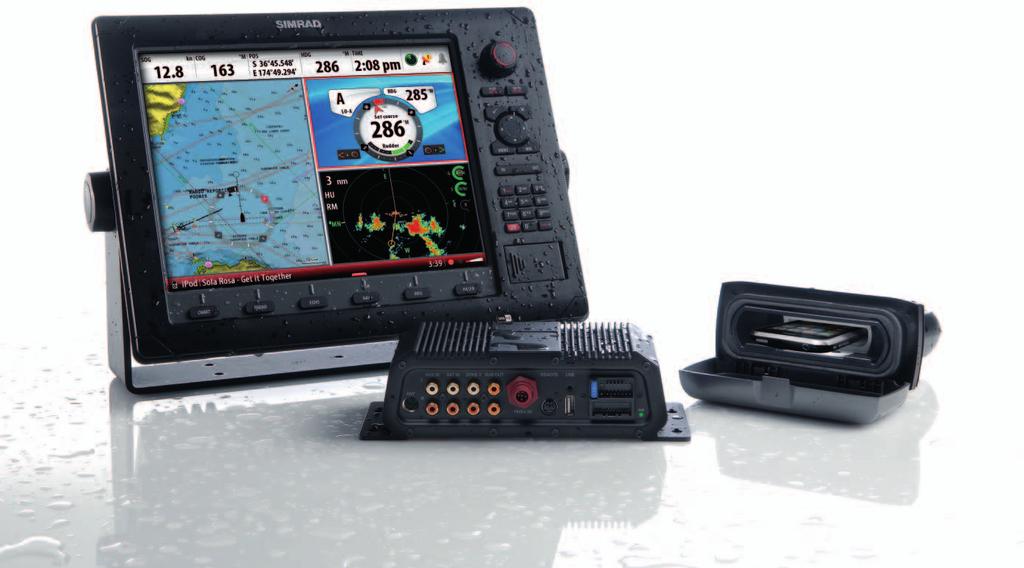

26 SonicHub Simrad SonicHub : Przejmij kontrolę i doświadczaj rewolucji w rozrywce na morzu dzięki SonicHub, pierwszemu na świecie morskiemu serwerowi audio oraz stacji dokującej. 26

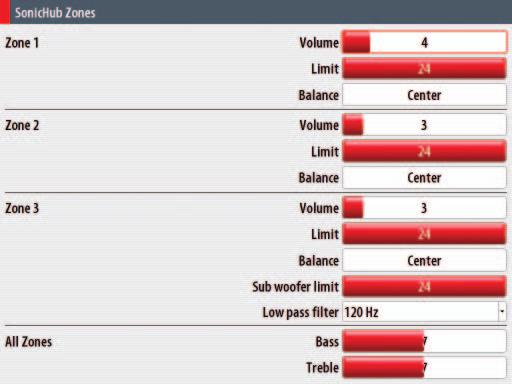

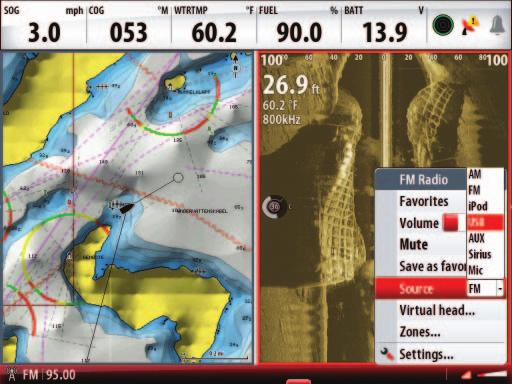

27 SonicHub Rozbrzmiewa ku radości wszystkich Rozrywka za dotknięciem palca Odtwarzaj swoją muzykę bezpośrednio ze swojego wyświetlacza systemu nawigacyjnego. Prosty interfejs użytkownika Intuicyjna obsługa Znajome menu oraz ikony Pełne możliwości podłączeń Odtwarzaj swoją muzykę z szeregu źródeł. Wykonany dla iphone, ipod, ipod Touch Odtwarzaj MP3 z pendrive a USB Wbudowane radio AM/FM, wejście sygnałowe AUX Wyświetlaj wideo na swoim MFD Wielostrefowy serwer audio o dużej mocy Sensacyjne brzmienie w każdym miejscu łodzi. Kontrola do trzech stref dźwięku 4 kanały wzmacniacza/50w na kanał Przekazuj polecenia dla załogi doskonały na większych jednostkach pływających Odporny i wodoszczelny Unikalna stacja dokująca stanowi bezpieczną i wodoodporną obudowę Twojego urządzenia. Wodoodporność IPX6 Zaprojektowany dla środowiska morskiego Bezproblemowa integracja Prostota plug and play Praca w sieci NMEA2000 Zgodny z NSO, NSE, NSS 27

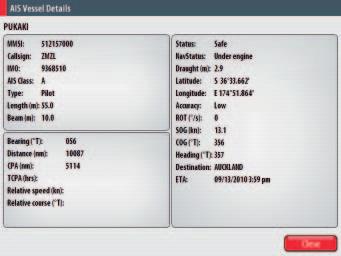

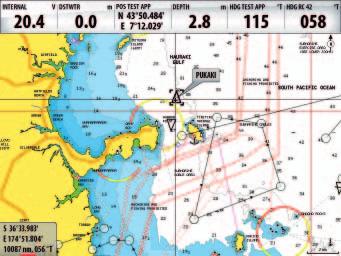

28 AIS Systemy automatycznej identyfikacji: Pomagając w bezpiecznej nawigacji, AIS dostarcza dane jednostki w celu uniknięcia kolizji. Niezbędne we współczesnych zatłoczonych portach i na uczęszczanych szlakach. Typowe strony AIS urządzeń NSE i NSO Przesuń kursor nad cel, aby zidentyfikować statek, wybierz cel, aby uzyskać szczegóły statku Nakładka radaru z danymi AIS, pokazująca przewidywane wektory celu Szczegółowe dane AIS klasy B odebranych informacji o statku NAIS-400 NAIS-400 Czarna skrzynka rozwiązanie AIS klasy B. Zgodny z NSO, NSE i NSS. NOWOŚĆ! rozwiązanie Black Box Homologacja w Klasie B Pełna wodoodporność IPX7 Wiele podłączeń sieciowych (NMEA2000 / NMEA0183 / multipleksowanie NMEA0183 / USB Mały ciężar jedynie 250 g Niski pobór mocy 28

29 NAIS-400 & NSPL-400 Jérôme Kélagopian (Beneteau) Zmniejszanie zagrożenia: Transponder klasy B NAIS-400 umożliwia wymianę istotnych informacji o statku, w celu zmniejszenia ryzyka kolizji. Wymiana specyficznych danych Pokaż statki znajdujące się w pobliżu miejsca do którego masz zamiar się udać, jak również uzyskaj od nich informacje. Nazwa statku, wielkość i znak wywoławczy/numer identyfikatora mobilnych usług morskich (MMSI) Rodzaj statku Punkt największego zbliżenia (CPA) oraz czas do punktu największego zbliżenia (TCPA) Kurs, prędkość oraz kierunek Wysyłaj i odbieraj Zobacz i zawsze bądź widziany. Nadawaj i odbieraj dane statku oraz jego kursu Planuj z wyprzedzeniem wszystkie konieczne manewry uniku Typowy zasięg roboczy 20 mil morskich W pełni zgodny Bezproblemowo integruje się z Twoim wyświetlaczem wielofunkcyjnym. NSO, NSE i NSS Integracja z VHF NSPL-400: Eliminuj wymagania kosztownej drugiej anteny i zrób użytek ze swojej istniejącej anteny VHF z pomocą rozdzielacza antenowego. NSPL-400 NSPL-400 Rozdzielacz antenowy Rozdzielacz antenowy Plug & Play Niewielki ciężar Niski pobór mocy Wodoodporność Podłączenie radia VHF Niskie napięcie Brak tłumienności przy odbiorze AIS i VHF Niska tłumienność przy nadawaniu AIS i VHF 29

30 AUTOPILOTY Tabela porównania autopilotów Opis Wymiary Napędy Funkcje Integracja z MFD Autopilot AP24 Zwarty, w pełni wyposażony sterownik autopilota 114 mm x 114 mm Pompy RPU, mechaniczne systemy sterujące, hydrauliczne napędy liniowe, napędy solenoidami, napędy (IPS, Dock-n-Go) VRF, Brak dryfu, strony danych, wzorce zwrotów NSS, NSE, NSO Autopilot AP28 W pełni wyposażony sterownik autopilota z obrotowym nastawnikiem 172 mm x 114 mm Pompy RPU, mechaniczne systemy sterujące, hydrauliczne napędy liniowe, napędy solenoidami, napędy (IPS, Dock-n-Go) VRF, Brak dryfu, strony danych, wzorce zwrotów NSS, NSE, NSO Autopilot AP70 System autopilota z dużym kolorowym wyświetlaczem 230 mm x 144 mm Pompy RPU, mechaniczne systemy sterujące, hydrauliczne napędy liniowe, napędy solenoidami, analogowe systemy sterujące, pędniki Strony danych, wzorce zwrotów, integracja z pędnikiem, szereg opcji zdalnego sterowania Nie dotyczy Autopiloty Simrad Yachting bezpiecznie przejmują kontrolę nad sterowaniem Twoją łodzią, za jednym naciśnięciem przycisku. Zastępują na pokładzie dodatkowego, przeszkolonego członka załogi, gotowego przejąć urządzenie sterowe w nocy i w dzień, niezależnie od pogody. Autopiloty Simrad Yachting przeniosą Twoje doznania na nowy poziom. Bez względu na to, czy już się nimi cieszyłeś, czy też przygotowujesz się, aby doświadczyć swobody naprawdę dobrego pilotowania, zobaczysz, że autopiloty Simrad Yachting zmniejszą Twoje obciążenie i zmęczenie, zwiększą świadomość sytuacyjną oraz bezpieczeństwo, pomagając dotrzeć do miejsca przeznaczenia. Rozszerz swoje doznania i wyciśnij więcej z posiadanej elektroniki. Wszystkie nasze piloty oferują szereg cech, które podniosą Twoją radość z pływania, bez względu na rodzaj posiadanej łodzi. Na silnikowym statku wycieczkowym solidne jak skała kierowanie i utrzymywanie śladu przy pomocy autopilota, czyni przejażdżki prawdziwą przyjemnością. Podczas łowienia ryb, specjalne wzorce i funkcje połowowe pomogą Ci w drodze na rekordowe łowisko. Przy żeglowaniu zaawansowane funkcje sterowania z wiatrem umożliwiają precyzyjne sterowanie, nawet gdy brakuje Ci pomocnych rąk. 30

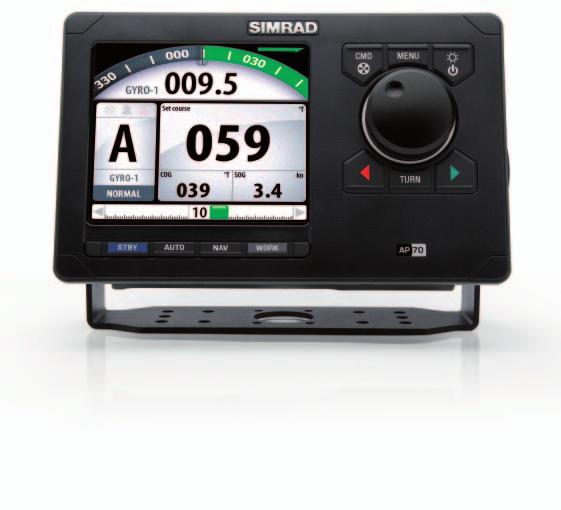

31 AUTOPILOT AP70 Simrad AP70 oferuje najwyższe osiągi autopilota dla statków powyżej 50 stóp (15 m). Ponad 60 lat doświadczeń i rozwoju wbudowanych zostało w najbardziej pełny ze wszystkich systemów autopilotów. Simrad AP70 jest najnowocześniejszym znajdującym się w handlu autopilotem, który nie tylko korzysta z bezkonkurencyjnego adaptacyjnego systemu automatycznego sterowania, lecz również posiada jasny, kolorowy wyświetlacz i wielki obrotowy nastawnik dla dobrego widzenia i regulacji w każdych warunkach. Cechy AP70 Dobrze czytelny kolorowy wyświetlacz Duży obrotowy nastawnik Łatwy w użyciu interfejs Interfejsy dla rozmaitych konfiguracji steru Integracja z pędnikiem Asortyment opcjonalnych zdalnych manipulatorów, dźwignie sterujące Interfejs magistralą CAN i NMEA0183 QS80 Sterowanie dotykiem palca przy pomocy manipulatora QS80 Quickstick. Można zamontować go na podłokietniku fotela kapitana, by w pełni relaksować się przy sterowaniu. 31

32 AUTOPILOTY Systemy autopilota AP28 i AP24: Bez względu na to, czy jest to dzień przypadkowo spędzany na wodzie z przyjaciółmi, udział w zawodach lub wydłużony rejs morski, nasz asortyment pilotów posiada wymagane przez Ciebie możliwości i niezawodność. Idealnie nadają się do wszystkich typów łodzi rekreacyjnych wędkarskich, żaglowych lub wycieczkowych od 10 m do 25 m. Cechy AP24 Dobrze czytelny wyświetlacz Oszczędna gabarytowo konstrukcja Pasuje do przyrządów IS20 Cechy AP28 Większy, dobrze czytelny wyświetlacz Obrotowy nastawnik Specjalne przyciski trybu Joystick JS50 jest gustownym i zwartym sposobem sterowania Twoim autopilotem. Jego rozmiar oznacza, że można go wygodnie zamontować na przykład w poręczy siedzenia kapitana. Zintegruj swój wyświetlacz NSO, NSE lub NSS z autopilotem, dla oszczędnej gabarytowo alternatywy dla AP24 i AP28. 32

33 AUTOPILOTY AP24/28 Cechy autopilotów AP24 i AP28: Zintegrowane wzorce zwrotów Szereg zintegrowanych wzorców zwrotu pomaga Ci podczas łowienia ryb, nurkowania lub po prostu przy poszukiwaniu utraconego odbijacza. Wirtualne sprzężenie zwrotne steru Eliminuje potrzebę wyposażania w czujnik pozycji steru, co oszczędza czas i pieniądze w ciasnych instalacjach, takich jak łodzie z napędem zaburtowym lub rufowym. *Wymaga kompasu RC42 Rate Funkcja omijania Funkcja omijania pozwala nawigować wokół przeszkody bez wyłączania autopilota. Stałe śledzenie głębokości Wykorzystując moc sieci SimNet, pilot użyje danych z echosondy w celu podążania linią dna morskiego, by pozostawać na wodzie o stałej głębokości. Idealne przy łowieniu ryb i omijaniu pływu. Tryb braku dryfowania Połączenie mocy autopilota oraz GPS w sieć SimNet pozwala operować w trybie bez dryfowania; przeciwdziała on oddziaływaniom wiatru i pływów, sprawiając, że Twój kurs będzie prosty i właściwy. Zaawansowane sterowanie pod wiatr Pilot będzie wykorzystywał informacje o wietrze z systemu IS20 oraz informacje nawigacyjne z chartplotera, aby pomóc Ci w najbardziej efektywnym sterowaniu do miejsca przeznaczenia. 33

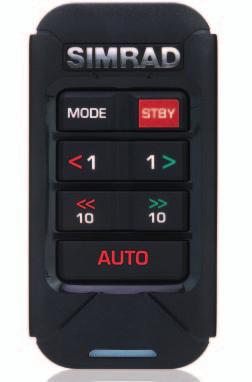

34 AUTOPILOTY Nowość Systemy autopilota IS40 i OP10: Połączenie naszego nowego wyświetlacza cyfrowego przyrządu IS40 i sterownika autopilota OP10 tworzy intuicyjny i łatwy w użyciu system kontroli autopilota. Bez względu na to, czy Twoja łódź wykorzystuje komputery pliota AC12 lub AC42, używa sprzężenia zwrotnego steru z kompasem Rate lub wykorzystuje głównie hydrauliczny system sterowania, ten system kontroli da Ci całą wiedzę, której potrzebujesz do dokładnego i bezpiecznego sterowania łodzią do jej miejsca przeznaczenia. Cechy wyświetlacza pilota IS40 Profesjonalny wyświetlacz pilota Pełnokolorowy ekran Szklany wyświetlacz Duże przyciski funkcyjne Cechy OP10 Duże przyciski Klawiatura podświetlana LED Sterowanie jednym przyciskiem Zgodny z napędem Volvo IPS 34

35 AUTOPILOTY AP24/28 Przegląd systemu autopilota WR20 Umożliwia bezprzewodowe sterowanie autopilotami, przyrządami i radiami VHF. Joystick JS10 Joystick JS10 idealnie nadaje się do zamocowania w poręczy siedzenia kapitana i umożliwia kontrolę jednym palcem. Oczy Kompas jest okiem pilota, utrzymującym kontrolę nad kursem. Przez dodanie elektromagnetycznego żyroskopu, kompas dostarcza dokładne informacje o kierunku. Ster Czujnik pozycji steru zwiększa możliwości pilota i przyczynia się do delikatnego oraz dokładnego sterowania. Mózg Komputer autopilota jest mózgiem i sercem systemu, przetwarzając dane nawigacyjne z kompasu, GPS i systemu przyrządów, na wyjściowy sygnał spokojnego, proporcjonalnego sterowania sterem. Komputery autopilota Simrad Yachting dostarczane są w wariantach o różnej mocy, dostosowanych do rozmaitych wielkości statków. Mięsień Sterowanie Przejmij kontrolę bezpośrednio ze swojego systemu nawigacyjnego NSS, NSE lub NSO albo wybierz AP70, AP24, AP28 lub OP10, jako oddzielne autonomiczne lub zintegrowane urządzenie sterujące. Siłownik napędu stanowi mięsień, który rzeczywiście porusza sterem. Dostarczane są jego różne modele, aby dopasować go do rodzaju i wielkości systemów sterowania statku. 35

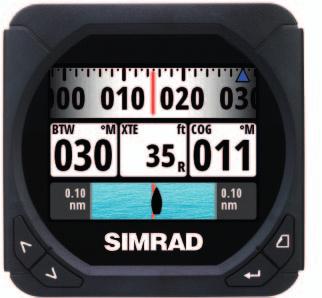

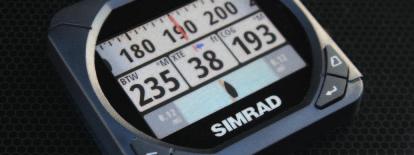

36 INSTRUMENTY CYFROWE Przyrządy cyfrowe IS40: Jasne, łatwe w użyciu, pełnokolorowe wyświetlacze przyrządów charakteryzują się kilkoma stronami danych, aby dopasować się do wymogów każdej łodzi silnikowej lub żaglowej. Nowość Łatwe w użyciu Proste menu Natychmiastowy dostęp dużymi przyciskami Specjalny przycisk stron Różnorodne dane Prędkość (kts/mph) Głębokość (m/stopy) Wiatr (kts/mph) Status i kontrola autopilota Dane z silnika Duży pełnokolorowy wyświetlacz 40% większy wyświetlacz niż u konkurentów Największe możliwe cyfry Dobrze czytelny w dzień i w nocy Klejony LCD Większy kontrast Ogromny kąt widzenia 170 Zero kondensacji Zwiększona trwałość Integracja Łatwy do zainstalowania w układzie łańcuchowym Zgodny z NSO, NSE, NSS i OP10 Wyświetlacz analogowy Łatwy w użyciu system menu Dobrze widoczne dane numeryczne 36

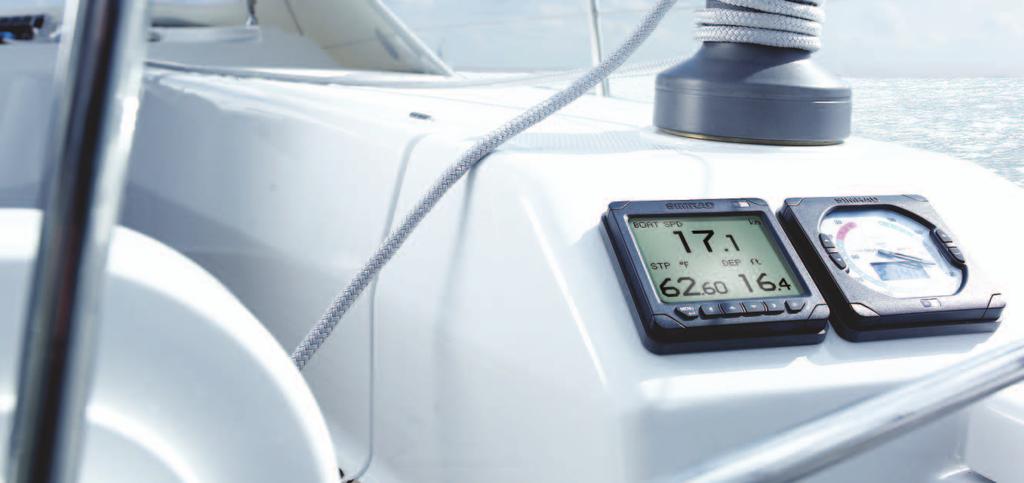

37 INSTRUMENTY CYFROWE I ANALOGOWE Instrumenty cyfrowe IS20: Elastyczne wyświetlacze istotnych danych, włączając głębokość, prędkość łodzi, prędkość wiatru i inne. Łatwe w użyciu Proste menu Proste wybieranie Duże przyciski sterujące Wybór danych Zobacz co, gdzie i kiedy chcesz Prędkość (kts/mph) Głębokość (m/stopy) Temperatura wody (stopnie Celsjusza lub Fahrenheita) IS20 Graphic Wskaźnik graficzny 8 stron danych konfigurowanych przez użytkownika Szybkie przełączanie Różnorodne przeglądy danych Dobrze widoczne Wysoce kontrastowy wyświetlacz z matrycą punktową Białe podświetlenie dla sytuacji słabego oświetlenia Czerwone podświetlenie dla użytku nocnego Podświetlane przyciski Integracja Możliwość pracy w sieci SimNet lub NMEA0183 Zgodne z NSO, NSE i NSS IS20 Combi Idealny wyświetlacz autonomiczny 4 wstępnie skonfigurowane strony Szybkie przełączanie Różnorodne przeglądy danych Przyrządy analogowe IS20: Dobrze czytelne z klasyczną stylistyką. IS20 Wind IS20 Tack IS20 Compass IS20 Rudder 37

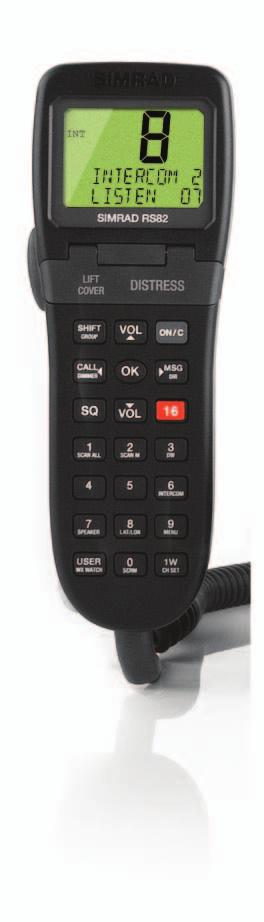

38 SYSTEMY VHF Radia VHF RS80: Niezawodne i pewne, zaawansowane systemy komunikacji dla wszystkich typów łodzi i każdej sytuacji. Nowoczesna konstrukcja i odporna budowa z jakością firmy Simrad Yachting. Cechy serii RS80: Moduł nadawczo odbiorczy Black Box Mocna, wodoodporna konstrukcja Funkcjonalność DSC w pełnej klasie D Duża klawiatura numeryczna Opcja pilota bezprzewodowego WR20 RS82 Zawiera czarną skrzynkę, mikrotelefon RS82 i głośnik Opcjonalnie zestaw drugiej stacji AHK82 RS87 Zawiera czarną skrzynkę, mikrotelefon RS87 i głośnik Przy użyciu zestawów AHK87 można rozbudować do czterech stacji Opcjonalny megafon i funkcja rogu mgłowego Interkom Odsłuchiwanie z megafonu Wejście zewnętrznego sygnału audio RS87/82 Mikrotelefon 38

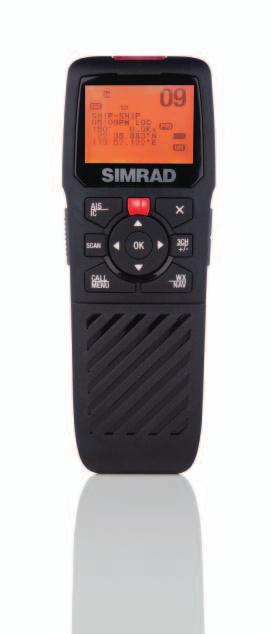

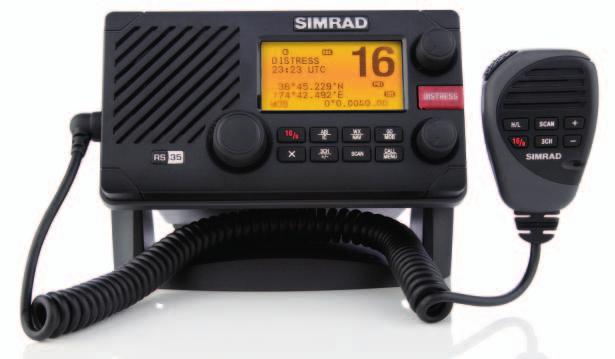

39 RADIA VHF Radio VHF RS35: Uniwersalne i mocne, ze wszystkim co wymagane do komunikacji, zawierające wbudowany odbiornik AIS. Opcjonalny, wyrafinowany mikrotelefon bezprzewodowy dla uzyskania pełnej mobilności i funkcji interkomu. Nowość Cechy RS35 Mocowany powierzchniowo, stacjonarny nadajnik-odbiornik VHF z DSC klasy D Głośne i wyraźne brzmienie (94dBA z 1 m) Łatwy w użyciu z bardzo dużym, wysokiej rozdzielczości wyświetlaczem, obrotowym nastawnikiem i przyciskami Wysokiej jakości mikrofon z wbudowanym głośnikiem (gruszka) Moc nadawania 25 W / 1 W Wbudowany odbiornik AIS z funkcją kreślenia AIS Możliwości odpytywania o pozycję i wywołania grupowego Funkcja MOB Opcja śledzenia przyjaciół Wyjście wzmacniacza mocy/megafonu z funkcja odsłuchiwania Podwójny/potrójny nasłuch oraz wszystkie funkcje skanowania Funkcja ATIS dla śródlądowych szlaków wodnych (tylko UE) 20 programowanych przez użytkownika nazw z MMSI Całkowicie wodoodporne Zgodność z NMEA0183 i NMEA2000 Cechy bezprzewodowego mikrotelefonu HS35: Opcjonalny mikrotelefon bezprzewodowy (do dwóch na system) Zasięg 100m Zapewnia pełne sterowanie radiem oraz funkcję interkomu Wyświetlacz wysokiej rozdzielczości Ładowanie indukcyjne z 8-godzinną pracą akumulatora Całkowicie wodoodporny RS35 HS35 39

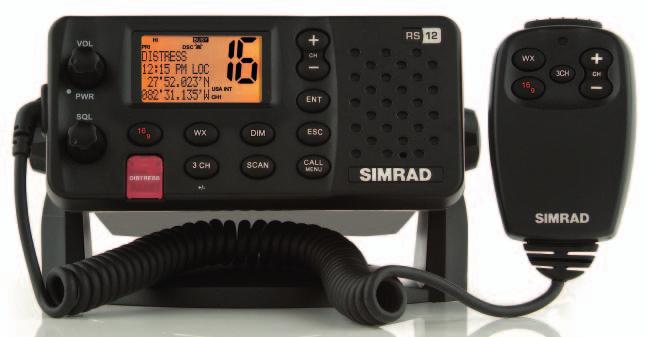

40 Jérôme Kélagopian (Beneteau) RADIA VHF Radio VHF Simrad RS12: Idealne do użycia na rozmaitych łodziach od RIBów do wycieczkowych, to niezawodne, stacjonarne radio VHF z DSC klasy D jest łatwe w użyciu i posiada ogromną ilość funkcji komunikacyjnych. Anteny VHF Antena biczowa Nowość L= 2.4 m Mocowanie anteny ze stali nierdzewnej Regulowane w 4 kierunkach mocowanie anteny ze stali nierdzewnej. Plastikowa antena biczowa L= 0.9 m Cechy RS12 RS12 DSC VHF z wejściem NMEA2000 klasa D, po podłączeniu do GPS wyświetla dł/szer. geofraficzną Odporne i w pełni wodoodporne Moc nadawania 25 W / 1 W Duży, czytelny wyświetlacz Podwójny/potrójny nasłuch oraz wszystkie funkcje skanowania Odpytywanie o pozycję i wywołania grupowe Funkcja ATIS dla śródlądowych szlaków wodnych (tylko UE) Specjalny przycisk wywoływania kanału programowanych przez użytkownika nazw z MMSI Mocowanie anteny z wytrzymałego nylonu Regulowane w 4 kierunkach mocowanie anteny z białego plastiku. Antena SS na top masztu 30-metrowy kabel L= 1.5 m 40

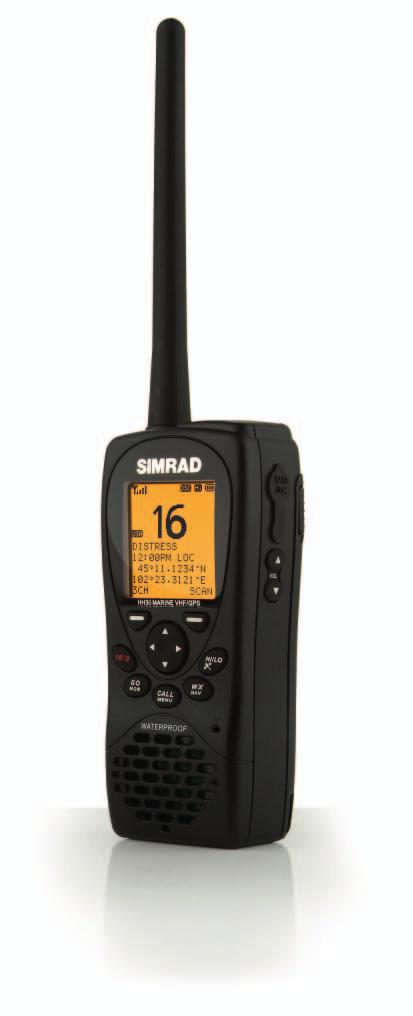

41 RADIA VHF Przenośne radio VHF HH36: Wnosząc razem funkcjonalność, bezpieczeństwo i wartość, ta kombinacja przenośnego radia VHF oraz odbiornika GPS stanowi kieszonkowe urządzenie o dużych możliwościach komunikacji/nawigacji. Doskonałe do użycia na niewielkich statkach lub w roli rezerwowego na większych łodziach, pływa po wypadnięciu za burtę, ładuje się w czasie krótszym od 3 godzin i cechuje się jednym z najlepszych wyświetlaczy w swojej klasie. Nowość Cechy HH36 DSC w pełnej klasie D Głośnik 700mW Moc nadawania 5 W / 1 W Wbudowany 12-kanałowy odbiornik GPS, z czasem ustalania pozycji krótszym, niż 5 s przy gorącym starcie. Ploter śladu (trackploter) przechowuje do 500 punktów drogi, pokazuje najbliższe ikony i historię śladu statku Przechowuje do 500 punktów drogi Długiej trwałości, akumulator litowo-polimerowy o dużej pojemności 1400mAh z szybką ładowarką Wyjście NMEA0183 przez stację dokującą Dodatnia pływalność Funkcja ATIS dla śródlądowych szlaków wodnych tylko UE HH36 41

42 Specyfikacje techniczne Specyfikacje mogą ulec zmianom bez powiadamiania. Pełną listę specyfikacji i rysunki można znaleźć na stronie Technical Specifications Specyfikacje NSO Wymiary DI15 MO-L15 MO-L17 MO-L19 Procesor NSO OP40 337,9 mm 290 mm (gabaryty) mm x mm mm x mm mm x mm 352 mm x 262 mm x73 mm 160 mm x 116 mm Wyświetlacz 15-calowy klejony wyświetlacz XGA Jasność 600cdL/m 15-calowy monitor XGA Jasność 1500cdL/m 17-calowy monitor XGA Jasność 1300 cdl/m 19-calowy monitor SXGA Jasność 900 cdl/m Do 3 wyjść wideo (2 DVI, 1 VGA z opcją kabla rozdzielającego) Nie dot. Ciężar 6.0 kg / 13 lbs 6.8 kg / 15.0 lbs 7.9 kg / lbs 8.99 kg / lbs 4.2 kg / 9.3 lbs 0.3 kg / 0.7 lbs Zapotrzebowanie na moc V DC (Typowo maks. 34 W) V DC (Typowo maks. 50 W) V DC (Typowo maks. 90 W) V DC (Typowo maks. 90 W) V DC (Typowo maks. 45 W) V DC (Zasilanie przez SimNet) Opcje mocowania Dołączony zestaw mocowania w desce rozdzielczej Dołączony zestaw mocowania w desce rozdzielczej Dołączony zestaw mocowania w desce rozdzielczej Dołączony zestaw mocowania w desce rozdzielczej Mocowanie Blackbox (pod deską rozdzielczą) Dołączony zestaw mocowania w desce rozdzielczej Środowiskowe IPX6 IP66 IP66 IP66 IPX6 IPX6 Główne akcesoria wymagane lub dołączone Wymaga kabla wideo (3-metrowy dołączony w zestawie NSO15) Dołączone zdalne okablowanie deski rozdzielczej (wł./wył. i wybór źródła i kontrola jasności) Dołączone zdalne okablowanie deski rozdzielczej (wł./wył. i wybór źródła i kontrola jasności) Dołączone zdalne okablowanie deski rozdzielczej (wł./wył. i wybór źródła i kontrola jasności) Mocowany w desce rozdzielczej czytnik kart SD (doł.); wymagany monitor i sterownik OP40 Dołączona osłona słoneczna i 4m kabel Micro-C do SimNet Złącza wideo Zasilanie, 26-szpilkowe wejście wideo NSO 9 wejść wideo; 3 VGA, 2 DVI, 3 Composite, 1 S-Video 9 wejść wideo; 3 VGA, 2 DVI, 3 Composite, 1 S-Video 9 wejść wideo; 3 VGA, 2 DVI, 3 Composite, 1 S-Video 3 wyjścia wideo; 2 DVI, 1 VGA z opcją kabla rozgałęźnika Nie dot. Złącza danych Nie dot. Szeregowe złącze sterownika Szeregowe złącze sterownika Szeregowe złącze sterownika Karta SD (mapy), 1 USB (1) złącze Micro-C Interfejsy NMEA Nie dot. Nie dot. Nie dot. Nie dot. SimNet (NMEA2000 PGNs), 1 NMEA0183 Wej./Wyj. Nie dot. Języki Nie dot. OSD menu: angielski, niemiecki, francuski, hiszpański, włoski OSD menu: angielski, niemiecki, francuski, hiszpański, włoski OSD menu: angielski, niemiecki, francuski, hiszpański, włoski angielski, niemiecki, francuski, hiszpański, włoski, portugalski, chorwacki, fiński, islandzki, holenderski, norweski, polski, szwedzki, słoweński, rosyjski, ukraiński, bułgarski, zestaw języków azjatyckich i wschodnioeuropejskich Nie dot. 42

43 Specyfikacje MFD Wymiary Wyświetlacz Zestaw NSO15 NSE12 NSE8 NSS12 NSS8 NSS7 Pakiet Blackboxa, wyświetlacza i sterownika 15-calowy klejony wyświetlacz XGA Jasność 600cdL/m 356 mm x 266 mm x mm 12-calowy klejony wyświetlacz XGA Jasność 1500 cdl/m 285 mm x 212 mm x mm 8-calowy wyświetlacz SVGA Jasność 1500 cdl/m 353 mm x 250 mm 283 mm x 192 mm 229 mm x 161 mm 12-calowy klejony wyświetlacz XGA Jasność 1200 cdl/m 8-calowy wyświetlacz SVGA Jasność 1200 cdl/m 6,4-calowy klejony wyświetlacz VGA Jasność 1200 cdl/m Ciężar 10.5 kg / 23 lbs 8.5 kg / 17 lbs 6.3 kg / 12.6 lbs 3.78 kg / 8.3 lbs 2.1 kg / 4.6 lbs 1.6 kg / 3.5 lbs SPECYFIKACJE TECHNICZNE Zapotrzebowanie na moc V DC V DC (Typowo maks. 33 W) V DC (Typowo maks. 22 W) V DC (Typowo maks. 26 W) V DC (Typowo maks. 16 W) V DC (Typowo maks. 10 W) Mounting Options Dołączony zestaw mocowania w desce rozdzielczej Dołączony zestaw mocowania w desce rozdzielczej lub wspornik Dołączony zestaw mocowania w desce rozdzielczej lub wspornik Dołączony zestaw mocowania w desce rozdzielczej lub wspornik Dołączony zestaw mocowania w desce rozdzielczej lub wspornik Dołączony zestaw mocowania w desce rozdzielczej lub wspornik Środowiskowe IPX6 IPX6 IPX6 IPX7 IPX7 IPX7 Główne akcesoria wymagane lub dołączone Wymagany kabel wideo (3-metrowy dołączony w zestawie NSO15) Wymagana antena GPS (GS15) Wymagana antena GPS (GS15) Wewnętrzna antena GPS Wbudowana echosonda, wewnętrzna antena GPS Wbudowana echosonda, wewnętrzna antena GPS Złącza wideo Specjalne łącze do wyświetlacza DI15 (dostępne wyjścia 1 DVI-I, 1 VGA) 2 kompozytowe wejścia wideo; 1 wyjście DVI-I (Wyświetlacz zdalny) 2 kompozytowe wejścia wideo; 1 wyjście DVI-I (Wyświetlacz zdalny) 2 kompozytowe wejścia wideo 2 kompozytowe wejścia wideo 2 kompozytowe wejścia wideo Złącza danych Karta SD (mapy), 1 USB Karta SD (mapy), 2 USB (z przodu i z tyłu) Karta SD (mapy), 2 USB (z przodu i z tyłu) Gniazdo karty Micro-SD (mapy) Gniazdo karty Micro-SD (mapy) Gniazdo karty Micro-SD (mapy) Porty sieciowe (1) RJ45 z żółtym adapterem (3) Żółty Ethernet (3) Żółty Ethernet (3) Żółty Ethernet (1) Żółty Ethernet (1) Żółty Ethernet Interfejsy NMEA SimNet (NMEA2000 PGNs), 1 NMEA0183 Wej./Wyj. SimNet (NMEA2000 PGNs), 1 NMEA0183 Wej./Wyj. SimNet (NMEA2000 PGNs), 1 NMEA0183 Wej./Wyj. 1 Micro-C NMEA2000, 1 NMEA0183 Wej./Wyj. 1 Micro-C NMEA2000, 1 NMEA0183 Wej./Wyj. 1 Micro-C NMEA2000, 1 NMEA0183 Wej./Wyj. Języki angielski, niemiecki, francuski, hiszpański, włoski, portugalski, chorwacki, fiński, islandzki, holenderski, norweski, polski, szwedzki, słoweński, rosyjski, ukraiński, bułgarski, zestaw języków azjatyckich i wschodnioeuropejskich angielski, niemiecki, francuski, hiszpański, włoski, portugalski, chorwacki, fiński, islandzki, holenderski, norweski, polski, szwedzki, słoweński, rosyjski, ukraiński, bułgarski, zestaw języków azjatyckich i wschodnioeuropejskich angielski, niemiecki, francuski, hiszpański, włoski, portugalski, chorwacki, fiński, islandzki, holenderski, norweski, polski, szwedzki, słoweński, rosyjski, ukraiński, bułgarski, zestaw języków azjatyckich i wschodnioeuropejskich angielski, niemiecki, francuski, hiszpański, włoski, portugalski, chorwacki, fiński, islandzki, holenderski, norweski, polski, szwedzki, słoweński, rosyjski, ukraiński, bułgarski, zestaw języków azjatyckich i wschodnioeuropejskich angielski, niemiecki, francuski, hiszpański, włoski, portugalski, chorwacki, fiński, islandzki, holenderski, norweski, polski, szwedzki, słoweński, rosyjski, ukraiński, bułgarski, zestaw języków azjatyckich i wschodnioeuropejskich angielski, niemiecki, francuski, hiszpański, włoski, portugalski, chorwacki, fiński, islandzki, holenderski, norweski, polski, szwedzki, słoweński, rosyjski, ukraiński, bułgarski, zestaw języków azjatyckich i wschodnioeuropejskich 43

44 Specyfikacje echosond Specyfikacje techniczne StructureScan (LSS) Echosonda NSS7/8 BSM-1 BSM-2 Wymiary 210 mm x mm x 57.7 mm Zobacz spec. MFD mm x 180 mm x 57 mm 340 mm x 288 mm x 100 mm Wyświetlacz Nie dot. 12-calowy klejony wyświetlacz XGA Jasność 1500 cdl/m Ciężar 0.82 kg / 1.8 lbs Zobacz spec. MFD 0.9 kg / 2 lbs 4.8 kg / 10.6 lbs Zapotrzebowanie na moc V DC (typowo maks. 8W) V DC (typowo maks. 10/16W) VDC (typowo maks. < 10W) VDC (typowo maks. < 10W) Opcje mocowania Mocowanie Blackbox (pod deską rozdzielczą) Dołączony zestaw mocowania w desce rozdzielczej lub wspornik Nie dot. Mocowanie Blackbox (pod deską rozdzielczą) Nie dot. Mocowanie Blackbox (pod deską rozdzielczą) Środowiskowe IPX6 IPX7 IPX7 IPX6 Główne akcesoria wymagane lub dołączone Wymaga przetwornika StructureScan Wymaga przetwornika 600W/1kW Wymaga przetwornika 600W/1kW Wymaga wąskopasmowego przetwornika 1 kw lub nowego szerokopasmowego przetwornika CHIRP Porty sieciowe (3) Żółty Ethernet (może działać jako switch) (1) Żółty Ethernet (1) Żółty Ethernet (1) Żółty Ethernet Częstotliwości 455kHz and 800kHz 50kHz, 83kHz, 200kHz 50kHz, 83kHz, 200kHz Podwójne przetworniki CHIRP 25 40kHz, 40 60kHz, kHz, 28kHz, 38kHz, 50kHz, regulowane Przewidywana głębokość/ zasięg 60m / 200 stóp w dół, 60m / 200 stóp z każdej strony Specyfikacje radaru 1000 m / 3000 stóp 1000 m / 3000 stóp 3000 m / stóp Broadband 3G Broadband 4G Cyfrowy, zabudowany HD 4kW Cyfrowy radar HD 6kW Cyfrowy radar HD 10kW Wymiary Średnica 489 mm 280 mm wys. (19-calowa kopuła) Średnica 489 mm 280 mm wys. (19-calowa kopuła) Średnica 620 mm 280 mm wys. (24-calowa kopuła) 1285 mm x 448 mm x 437 mm (4 stopy/120 cm) 1880 mm x 448 mm x 437 mm (6 stóp/180 cm) Technologia Modulowana częstotliwościowo fala ciągła (FMCW) Modulowana częstotliwościowo fala ciągła (FMCW) Cyfrowy HD / impuls magnetronowy Cyfrowy HD / impuls magnetronowy Cyfrowy HD / impuls magnetronowy Zasięg 24 mile morskie 36 mil morskich 48 mil morskich 64 mile morskie 72 mile morskie Obr./min. Tryby 24/36 obr./min. Tryby 24/36/48 obr./min. (zależne od wyświetlacza) 27 obr./min. 27 obr./min. 27 obr./min. Pozioma/pionowa szerokość wiązki 25 stopni pionowo 5,2 stopnia poziomo 25 stopni pionowo 5,2-2,6 stopni poziomo z regulowanym wyostrzeniem wiązki 25 stopni pionowo 4 stopnie poziomo 20 stopni pionowo 1,8 stopnia poziomo 20 stopni pionowo 1,2 stopnia poziomo Ciężar 7,4 kg/ 16 lbs (bez kabla) 7,4 kg/ 16 lbs (bez kabla) 10 kg / 22 lbs 29 kg / 64 lbs 35 kg / 77 lbs Główne akcesoria wymagane lub dołączone Zawiera 20 m kabel radaru i skrzynkę interfejsu; wymaga czujnika kierunku dla nakładek/ MARPA Zawiera 20 m kabel radaru i skrzynkę interfejsu; wymaga czujnika kierunku dla nakładek/ MARPA Zestaw DX64S zawiera 15 m kabel radaru i skrzynkę interfejsu; wymaga czujnika kierunku dla nakładek/marpa Zestaw TX06S zawiera 20 m kabel radaru i skrzynkę interfejsu; wymaga czujnika kierunku dla nakładek/marpa Zestaw TX10S zawiera 20 m kabel radaru i skrzynkę interfejsu; wymaga czujnika kierunku dla nakładek/marpa Porty sieciowe (1) Żółty Ethernet (1) Żółty Ethernet (1) RJ45 Ethernet (1) RJ45 Ethernet (1) RJ45 Ethernet Zapotrzebowanie na moc V DC (typowo przy działaniu maks. 18 W) (typowo w gotowości 2 W) V DC (typowo przy działaniu maks. 20 W) (typowo w gotowości 2,9 W) 10,8 30 V DC (Typowo maks. 30 W) 10,8 30 V DC (Typowo maks. 120 W) 21,6 41,6 V DC (Typowo maks. 250 W) Opcje mocowania Mocowanie 233 mm 141,5 mm (zgodne z BR24, GMR18, RD218) Mocowanie 233 mm 141,5 mm (zgodne z BR24, GMR18, RD218) 250 mm 250 mm, szablon otworu mocującego. Oddzielna skrzynka procesora. Mocowanie postumentowe z oddzieleniem skrzynki procesora pod deskę rozdzielczą Mocowanie postumentowe z oddzieleniem skrzynki procesora pod deskę rozdzielczą Środowiskowe IPX6 IPX6 IPX6 IPX6 IPX6 44

45 Specyfikacje autopilota Głowica sterująca AP24 Głowica sterująca AP28 Głowica sterująca AP70 Komputer AC12 Komputer AC42 Kompas RC42 Rate Wymiary 114 mm x 114 mm x 39 mm 172 mm x 114 mm x 48 mm 230 mm x 144 mm 210 mm x 167 mm x 60 mm 210 mm x 180 mm x 60 mm 106 mm x 102 mm x 72 mm Wyświetlacz Zapotrzebowanie na moc Matryca TFT LED ( pikseli) Matryca TFT LED ( piksele) 5-calowy klejony kolorowy wyświetlacz Nie dot. Nie dot. Nie dot. Ciężar 0.3 kg / 0.7 lbs 0.5 kg / 1.1 lbs 1.2 kg / 2.6 lbs 1.3 kg / 2.9 lbs 2.8 kg / 6.2 lbs 0.9 kg / 2 lbs 8-16 V DC (SimNet) (Typowo maks. 1,2 W) 8-16 V DC (SimNet) (Typowo maks. 1,2 W) 10,8 30 V DC (Typowo maks. 8 W) 8 16 V DC (typowo maks. 5W) (bez napędu) 8 16 V DC (typowo maks. 5W) (bez napędu) 8 16 V DC (SimNet) (Typowo maks. 1,4 W) Specyfikacje techniczne Opcje mocowania Mocowanie w desce rozdzielczej (od przodu) Mocowanie w desce rozdzielczej (od przodu) Opcje mocowania w desce rozdzielczej i powierzchniowego Blackbox pod deską rozdzielczą Blackbox pod deską rozdzielczą Czujnik pod deską rozdzielczą Środowiskowe IPX6 (od przodu) IPX6 (od przodu) IPX4 IPX6 Główne akcesoria wymagane lub dołączone Dołączona osłona słoneczna, wymagany system autopilota AC12/ AC24 Dołączona osłona słoneczna, wymagany system autopilota AC12/ AC24 Wymaga komputera autopilota AC70, zgodna z szerokim asortymentem opcjonalnych sterowników Dołączony kabel SimNet, sterownik autopilota, napęd, wymagany czujnik kierunku Dołączony kabel SimNet, sterownik autopilota, napęd, wymagany czujnik kierunku Dołączony kabel SimNet Interfejsy NMEA (2) porty SimNet (2) porty SimNet 1) port Micro-C (1) Port SimNet (1) Port SimNet Inne interfejsy Nie dot. Nie dot. Napęd/silnik, sprzęgło, sprzężenie zwrotne steru, zdalne sterowanie, alarm Napęd/silnik, solenoid, sprzęgło, sprzężenie zwrotne steru, zdalne sterowanie, alarm Napęd/silnik, sprzęgło, sprzężenie zwrotne steru, zdalne sterowanie, alarm (1) przewód SimNet, możliwość pracy z NMEA0183 Nie dot. Języki Angielski, niemiecki, francuski, hiszpański, włoski, holenderski, norweski, szwedzki Angielski, niemiecki, francuski, hiszpański, włoski, holenderski, norweski, szwedzki Angielski, niemiecki, francuski, hiszpański, włoski, holenderski, norweski, rozszerzony zestaw języków europejskich i azjatyckich Nie dot. Nie dot. Nie dot. Specyfikacje przyrządów Wyświetlacze przyrządów IS40 Wyświetlacze analogowe IS20 Wyświetlacze cyfrowe IS20 Wymiary 118 mm x 115 mm x 20 mm 114 mm x 114 mm x 38 mm 114 mm x 11 4mm x 38 mm Wyświetlacz Pełnokolorowy, klejony LCD Analogowy wyświetlacz z małym LCD, podświetlany na biało/czerwono Wyświetlacz LCD z matrycą punktową, podświetlany na biało/czerwono Ciężar 0.3 kg / 0.7 lbs 0.3 kg / 0.7 lbs 0.3 kg / 0.7 lbs Zapotrzebowanie na moc Nominalnie 12 V DC (przez sieć) V DC (zasilane przez SimNet) (Typowo maks. 1,2 W) V DC (zasilane przez SimNet) (Typowo maks. 1,2 W) Opcje mocowania Mocowanie w desce rozdzielczej (od przodu) Mocowanie w desce rozdzielczej (od przodu) Mocowanie w desce rozdzielczej (od przodu) Środowiskowe IPX7 (od przodu) IPX6 (od przodu) IPX6 (od przodu) Główne akcesoria wymagane lub dołączone Wymagane czujniki wiatrowskazu/prędkości i głębokości Wymagane czujniki wiatrowskazu/prędkości i głębokości Wymagany przetwornik (NMEA2000) Opcjonalny kabel NMEA0183 Złącza danych Micro-C Wejście NMEA0183 Wejście NMEA0183 (Graphic) 45

46 Specyfikacje radia VHF Specyfikacje techniczne Wymiary Zapotrzebowanie na moc RS12 RS35 HS35 Przenośne HH36 RS82 RS mm (szer.) 72 mm (wys.) 156 mm (głęb.) 96 mm x 180 mm x 156 mm 153 mm x 70 mm x 35 mm 140 mm x 80 mm x 58 mm (bez 140 mm anteny) 193 mm x 70 mm x 45 mm Mikrotelefon na widełkach 340 mm x 288 mm x 100 mm Wyświetlacz Wyświetlacz 46 mm 25 mm Wyświetlacz 66 mm 33 mm Wyświetlacz 46 mm 25 mm Wyświetlacz 39 mm 39 mm LCD, segmentowy LCD, segmentowy Opcje mocowania Ciężar 1.29 kg / 2.8 lbs 1.66 kg / 3.7 lbs 0.9 kg / 2 lbs 0.3 kg / 0.7 lbs 0,45 kg/ 1 lbs (mikrotelefon) 0,45 kg/ 1 lbs (mikrotelefon) 10,8 15 V DC (typowo przy nadawaniu maks. 25 W) Dołączony zestaw mocowania w desce rozdzielczej lub wspornik 10,8 14 V DC (typowo przy nadawaniu maks. 25 W) Dołączony zestaw mocowania w desce rozdzielczej lub wspornik Akumulator Li-Ion 750 mah Ładowarka V DC Dołączony zatrzask do paska i stacja ładująca Li-Polimerowy akumulator 1400 mah Ładowarka V DC Dołączony zatrzask do paska i stacja ładująca 10,8 15,5 V DC (typowo przy nadawaniu maks. 25 W) Mikrotelefon na widełkach, głośnik i system Blackbox 10,8 15,5 V DC (typowo przy nadawaniu maks. 25 W) Mikrotelefon na widełkach, głośnik i system Blackbox Środowiskowe JIS-7 (podobna do IPX7) JIS-7 (podobna do IPX7) JIS-7 (podobna do IPX7) JIS-7 (podobna do IPX7) IP67 Mikrotelefon/Głośniki IP67 Mikrotelefon/Głośniki Główne akcesoria wymagane lub dołączone Zawiera osłonę słoneczną Zawiera osłonę słoneczną, opcjonalny bezprzewodowy mikrotelefon HS35 Dołączona 12V stacja ładująca i zatrzask na pasek Wewnętrzny czujnik GPS. Dołączona stacja ładująca z sieci AC Opcjonalny drugi mikrotelefon i stacja głośników Opcjonalny mikrotelefon i stacje głośników (maks. 4 stacje), róg przywoławczy Złącza danych Wejście NMEA0183 i NMAE2000 Wejście NMEA0183 i NMAE2000 2,4 GHz bezprzewodowe łącze do RS35 Wyjście NMEA0183 Wyjście NMEA0183 Wyjście NMEA0183 Tryb DSC DSC klasy D DSC klasy D DSC klasy D DSC klasy D DSC klasy D DSC klasy D Kanały Międzynarodowe, USA, kanadyjskie, pogodowe, funkcja ATIS Międzynarodowe, USA, kanadyjskie, pogodowe, funkcja ATIS Międzynarodowe, USA, kanadyjskie, pogodowe, funkcja ATIS Międzynarodowe, USA, kanadyjskie, pogodowe, funkcja ATIS Międzynarodowe, USA, kanadyjskie, pogodowe, funkcja ATIS Międzynarodowe, USA, kanadyjskie, pogodowe, funkcja ATIS Specyfikacje centrum rozrywkowego / AIS / Zdalnego sterowania SonicHub Audio NAIS-400 AIS klasy B Rozdzielacz NSPL-400 Wymiary 157 mm (szer.) 68 mm (wys.) 225 mm (głęb.) dok 140 mm x 100 mm x 42 mm 140 mm x 100 mm x 42 mm Wyświetlacz Nie dot. Nie dot. Nie dot. Ciężar 2,2 kg/ 5 lbs (dok i hub) 0.25 kg / 0.55 lbs 0.25 kg / 0.55 lbs Zapotrzebowanie na moc V DC (typowo maks. 180W) 9,6 31,2 V DC (typowo maks. 6W) 9,6 31,2 V DC (typowo maks. 6W) Opcje mocowania Mocowana w desce rozdzielczej stacja dokująca, a pod nią wzmacniacz Blackbox pod deską rozdzielczą Blackbox pod deską rozdzielczą Środowiskowe IPX2 IPX7 IPX7 Główne akcesoria wymagane lub dołączone Dołączone gniazdo dla większości modeli ipod, iphone, ipod Touch. Opcjonalny rozdzielacz dopasowujący antenę Nie dot. Interfejsy sieciowy 1 złącze Micro-C dla SimNet Możliwość pracy z NMEA 0183 i NMEA2000 Możliwość pracy z NMEA 0183 i NMEA2000 Inne interfejsy (3) wyjścia stref muzycznych, 1 x port USB dla muzyki MP3, wejścia Aux Podłączenie SO-239 dla anteny VHF, złącze zewnętrznej anteny GPS, USB typu Mini-B Podłączenie SO-239 dla anteny VHF, złącze nadajnika-odbiornika AIS, złącze radia FM 46

47 5-YEAR Advantage Oprócz funkcji gwarancji standardowej, firma Simrad Yachting rozszerzyła swoje usługi proponując program korzyści 5-YEAR Advantage, do którego można przyłączyć się nieodpłatnie i który jest dostępny dla wszystkich naszych klientów oferując najpełniejszy poziom serwisu elektroniki morskiej, jaki jest dzisiaj dostępny. Alternatywa dla tradycyjnego programu wymiany i napraw, 5-Year Advantage zapewnia Wam szybkie i elastyczne usługi. W mało prawdopodobnym przypadku wystąpienia usterki w ciągu pierwszych lat od daty zakupu nowego produktu, program gwarantuje, że będziecie mieli możliwość modernizacji do technologii najnowszego modelu w cenie dyskontowej. Ponadto, program 5-Year Advantage przy wymianie wadliwego produktu pozwala na rozszerzenie upustu dla modernizacji na komponenty uzupełniające. Obejmuje to takie elementy, jak wyświetlacze, radar, sondy i autopiloty tworzące cały Wasz system. PROGRAM Technical WSPARCIA Specifications I KORZYŚCI Ogólnoświatowe wsparcie Wybierając produkt firmy Simrad Yachting automatycznie kwalifikujecie się Państwo do standardowej obsługi serwisowej, która oferuje objęcie wszystkich produktów dwuletnią gwarancją. Ponadto, istnieje dostępna globalna sieć usług specjalistycznych, aby zapewnić serwis w okresie gwarancji na produkt. Dla zapytań technicznych dotyczących produktów Simrad Yachting istnieje cały szereg funkcji dostępnych na naszej stronie internetowej, włączając sekcje samopomocy, najczęściej zadawanych pytań (FAQ) i wsparcie poprzez pocztę elektroniczną. ONBOARD Advantage Program OnBoard Advantage zapewnia Państwu opcję otrzymania przez pierwsze 2 lata serwisu gwarancyjnego od autoryzowanego dilera na pokładzie Waszej łodzi. Kwalifikują się do niego systemy o wartości powyżej 2500 dolarów USA, gdy były one zainstalowane lub ukończone przez autoryzowanego dilera lub zainstalowane w autoryzowanym warsztacie i wciąż objęte są ważną gwarancją. Wybór ogranicza się do robocizny i związanych z nią kosztów podróży, jak wyszczególniono w wytycznych programu. Najbardziej pełny program serwisu i wsparcia na świecie i na wodzie. 24 SWAP Advantage Program 24 Swap Advantage zapewnia, że jeżeli kwalifikujący się do niego produkt zostanie zidentyfikowany jako wadliwy w pierwszym roku gwarancji, jego zamiennik będzie Państwu dostarczony w ciągu 1 dnia roboczego. Produkty aktualnie kwalifikujące się do programu 24 obejmują wyświetlacze wielofunkcyjne Simrad NSE, NSO i NSS. Korzyść AUTORYZOWANEGO DILERA Wyjątkowy serwis, niezrównana wiedza o produkcie i największy profesjonalizm instalacje oraz informacje, którym możesz zaufać. Autoryzowani dilerzy z programu korzyści posiadają najwyższe poziomy wiedzy o produkcie, umiejętność instalacji i sprawność techniczną, pozwalające Wam być bezpiecznymi dzięki wiedzy, że Wasze całkowicie nowe produkty Simrad Yachting są gotowe do działania w każdym miejscu, w którym się znajdujecie. Autoryzowani dilerzy posiadają wyłączny dostęp do koncentratora korzyści, który dostarcza im wszystkie informacje o historii serwisu Państwa produktu, tak że otrzymacie to czego potrzebujecie i gdy będziecie tego potrzebować. Po dalsze informacje dotyczące programu korzyści i lokalizacji autoryzowanego dilera, prosimy przejść do strony internetowej 47
