3 SPIS TREŚI SYSTEM S ZŁĄZ MIMOŚRODOWE - Ø15 mm ZŁĄZ "MEDIL" - Ø25 mm...12 ZŁĄZ "MEDI LUN" - Ø30 mm...13 ZŁĄZ "K-D 512" - Ø30 mm...14 ZŁĄZ "MINI LUN" - Ø30 mm...15 PODKŁDKI METLOWE DO ZŁĄZY - Ø25, 30 i 35 mm...16 ZŁĄZ "FUERTE" - Ø35 mm ZŁĄZ "JUMO" - Ø35 mm...20 ZŁĄZ "MXI LUN" - Ø40 mm...21 ZŁĄZ "SISOJOINT" 42/07 - Ø25 mm i "SNPFIX " - Ø20 mm ZŁĄZ ŚRUOWE DO OTWORÓW Ø5 i Ø8 mm ZŁĄZ NROŻNE ZŁĄZ ZTRZSKOWE i ŁĄZNIKI KĄTOWE...30 ZŁĄZ DO KRZESEŁ...31 ZŁĄZ UNIWERSLNE MOOWNI DO PLEÓW MELI...34 ZŁĄZ DO ŁÓŻEK ZŁĄZ DO ŁĄZENI KRZESEŁ I ZŁĄZE "ZIMK"...38 KOŁKI DREWNINE I INNE ZŁĄZ DREWNINE...39 ZŁĄZE "KE" DO NÓG STOŁOWYH KĄTOWE MOOWNIE NÓG MELOWYH...43 OEJMY DO STOŁÓW TRZPIENIE DWUGWINTOWE...48 NKRĘTKI...49 KOŁKI USTLJĄE...50 ŚRUY MELOWE, ZŚLEPKI I PODKŁDKI OLLR NKRĘTKI WŁEZKOWE...55 KONFIRMTY...56 WKRĘTY DO DREWN MOSIĘŻNE NKRĘTKI WIEŃOWE (NKRĘTKI ERISON) STLOWE NKRĘTKI WIEŃOWE (NKRĘTKI ERISON) MUFY MELOWE WKRĘNE I WIJNE ZŁĄZ "INVISIO" MOOWNI DO PNELI

4 "SYSTEM S" ZŁĄZ "SYSTEM S" System złączy meblowych eliminuje dotychczas używane złącza mimośrodowe. Złącze składa się z tulei i trzpienia. Zespolenie elementów następuje poprzez dokręcenie śruby i zablokowanie trzpienia. Wszystkie elementy wykonane są z wysokiej jakości stali lub stali nierdzewnej. y gwarantują bardzo dobre właściwości kotwiące i eliminują ryzyko pęknięcia łączników. 4

5 "SYSTEM S" 1512 DO PNELI O GRUOŚI 16 MM lub stal nierdzewna ylinder Śruba Ø15 x 12,5 mm M10 x 6 mm Slot Śruba Śruba Hex ampulowa 12,5 7,5 5 rązowiony (RZ) iały ocynk (ZP) Żółty ocynk (YZP) nierdzewna (SS), kolor naturalny RZ ZP YZP SS ylinder Śruba na zamówienie Śruba Hex na zamówienie "SYSTEM S" 1514 DO PNELI O GRUOŚI 19 MM lub stal nierdzewna ylinder Ø15 x 14 mm Śruba M10 x 7,5 mm rązowiony (RZ) iały ocynk (ZP) Żółty ocynk (YZP) nierdzewna (SS), kolor naturalny Śruba Slot Śruba Hex ampulowa RZ ZP YZP SS ylinder Śruba na zamówienie Śruba Hex na zamówienie "SYSTEM S" 1522 DO PNELI O GRUOŚI MM ylinder Śruba Ø15 x 21,5 mm M10 x 15 mm Śruba Slot rązowiony (RZ) ylinder Śruba ,5 16,5 5 "SYSTEM S" 1518 DO PNELI O GRUOŚI MM Śruba Slot ylinder Śruba Ø15 x 18 mm M10 x 8,5 mm rązowiony (RZ) ylinder Śruba

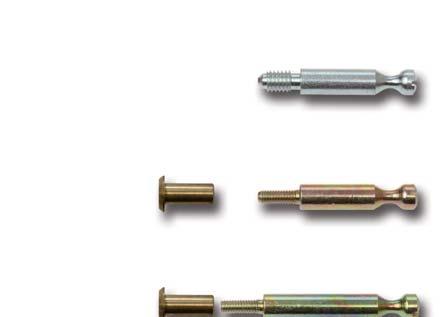

6 STLOWE TRZPIENIE "KD-SYSTEM S" Trzpień M Ø7 Trzpień Nakrętka Ø12 Ø6,9 M Ø7 Trzpień Nakrętka ,8 M4 11 Ø4,5 1,5 M Ø7 Trzpień mm Otwór Ø7 Trzpień M Ø7 Trzpień końcowy , Ø7 Trzpień podwójny do paneli 16 mm Ø7 Trzpień podwójny do paneli 19 mm Ø7 Trzpień podwójny do paneli 20 mm Ø7 Trzpień podwójny do paneli 19 mm bez pierścienia Ø7 Trzpień podwójny przegubowy ,5 46,5 6 Ø7 Trzpień do cylindra S M Ø9 Trzpień z przegubem M Ø7 6

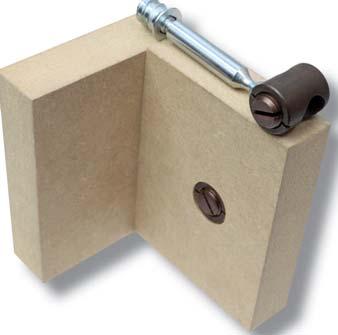

7 PLSTIKOWE ZŚLEPKI DO "SYSTEMU S" Nylon Ø17 mm rązowy eżowy iały Dąb zarny Jasny szary RL STLOWY TRZPIEŃ M6 Z WKRĘNĄ TULEJĄ 34 STLOWY TRZPIEŃ KOŃOWY M6 Z WKRĘNĄ TULEJĄ STLOWY TRZPIEŃ PRZEGUOWY M6 13,5 Ø2 Ø7 9 46,5 6 7

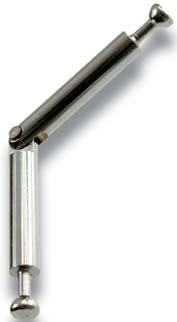

8 TRZPIEŃ PODWÓJNY Z PIERŚIENIEM DO PNELI O GRUOŚI 16, 19, 20 MM TRZPIEŃ PODWÓJNY PRZEGUOWY DO TRZPIEŃ REGULOWNY Z NKRĘTKĄ

9 MIMOŚRODY "MINIFIX" - Ø15 MM DO PNELI O GRUOŚI 15 MM Ø15 Ø15 Znal, surowy ,5 12 DO PNELI O GRUOŚI 16 MM Ø15 Ø15 Znal, surowy ,5 DO PNELI O GRUOŚI 18 MM Ø15 Ø15 Znal, surowy ,8 DO PNELI O GRUOŚI 22 MM Ø15 Ø15 Znal, surowy ,4 DO PNELI O GRUOŚI 25 MM Ø15 Ø15 Znal, surowy ,5 17 9

10 ZŚLEPKI DO "MINIFIX" - Ø15 MM Nylon Kolor zarny iemny rązowy iały Jasny Dąb eżowy Jasny szary ZŚLEPKI Ø17 4,2 ZŚLEPKI SMOPRZYLEPNE Wymiar Ø13 mm i Ø20 mm Kolory 1. Jesion 2. uk 3. Sosna 4. Dąb 5. Wiśnia 6. Orzech 7. Mahoń 8. luminium 9. iała 10. Szara 11. zarna 12. Wenge 13. Olcha 14. Wanilia 15. iała 16. zarna 17. Dąb 18. Orzech 19. Wiśnia 20. hrom 21. Orzech 22. Jawor 23. Limba Dostępne w arkuszach po 20 szt , Ø , Ø STLOWE TRZPIENIE Z GWINTEM "EURO" DO OTWORÓW Ø5 MM "MINIFIX" - Ø15 MM iały ocynk Ø6,5 Ø7 Ø Ø7 34 Ø5 STLOWE TRZPIENIE M6 DO "MINIFIX" - Ø15 MM iały ocynk Ø6,8 Ø7 M Ø7 34 M6 10

11 STLOWY TRZPIEŃ Z PIERŚIENIEM DO "MINIFIX" - Ø15 MM iały ocynk Dostępny także bez pierścienia zabezpieczającego Ø STLOWY TRZPIEŃ PRZEGUOWY DO "MINIFIX" - Ø15 MM iały ocynk Ø7 44 STLOWY TRZPIEŃ PRZEGUOWY DO "MINIFIX" - Ø15 MM M6 Ø7 44 iały ocynk α 15 Ø8 11

12 ZŁĄZE "MEDIL" - Ø25 MM MIMOŚRÓD Ø25 Znal TRZPIEŃ iały ocynk 34 Ø Ø8 Ø25 TRZPIEŃ PODWÓJNY iały ocynk Ø Ø8 Ø25 Ø TRZPIEŃ PODWÓJNY, KĄTOWY 90 Ø7 40 Ø25 40 iały ocynk Ø ZŚLEPK rązowy plastik 3, ZŚLEPK Znal Niklowana Ø28 12

13 ZŁĄZE "MEDI LUN" - Ø30 MM ZŁĄZE KRZYŻOWE PLSTIKOW PODUSZK ŚRU Z ŁEM KORONOWYM 515 PODKŁDK rązowy plastik ŚRU Z ŁEM KORONOWYM Ocynk M6 x 50 mm M6 x 65 mm M6 x 80 mm M6 50 / 65 / 80 7,5 Ø ,5-0, NKRĘTK WŁEZKOW Ocynk Wszystkie wymiary i numery katalogowe na str. 50 M6 Ø10 or Ø12 ZŚLEPK Plastik eżowy rązowy iały Ø30 13

14 ZŁĄZE "K-D 512" - Ø30 MM ŚRU Z ŁEM KORONOWYM Ocynk M6 x M ,5 Ø10 PODKŁDK Z ZŚLEPKĄ Plastik rązowa iała Szara zarna Ø ,5-0,

15 ZŁĄZE "MINI LUN" - Ø30 MM PODKŁDK Znal, surowy M6 8 ŚRU Z ŁEM PŁSKIM Żółty ocynk M6 x 25 do 120 mm z prowadzeniem 5 mm M6 Na On zamówienie request 2,5 imbus Hex 4 mm Ø15 ŚRU Z ŁEM KULISTYM Żółty ocynk M6 x 25 do 100 mm z prowadzeniem 5 mm M6 Na On zamówienie request imbus Hex 4 mm Ø15 ZŚLEPK Plastik eżowy rązowy iały Ø30 KLUZ "Z" IMUSOWY 4 MM 48 hartowana 20 iały ocynk KLUZ "L" IMUSOWY 4 MM hartowana zarny

16 PODKŁDKI DO ZŁĄZY PODKŁDK DO ZŁĄZ Do śruby M6, otwór Ø30 mm iały ocynk Ø6,5 ZŚLEPK Plastik eżowy, otwór Ø30 mm rązowy, otwór Ø30 mm iały, otwór Ø30 mm rązowy, otwór Ø35 mm Ø30 M8 Ø25 PODKŁDK DO ZŁĄZ 6 13 iały ocynk Gwint M8, do otworu Ø25 mm Gwint M10, do otworu Ø25 mm M10 Ø PODKŁDK DO ZŁĄZ zamontowana nakrętka M8, otwór Ø40 mm Gwintowana szpilka dostępna osobno 16 Żółty ocynk M L - 75, 80, 90 Ø40 16

17 ZŁĄZE "FUERTE" - Ø35 MM - 90 Fuerte przeznaczony jest do mocnych połączeń paneli pod kątem 90 i 180. System szczególnie sprawdza się w montażu w którym ważne jest silne połączenie i stałe, stabilne napięcie pomiędzy panelami. Efekt ten następuje dzięki zastosowaniu spiralnych kanałów. Korzystne rezultaty uzyskuje się stosując w stołach, szafach, łóżkach, panelach regałów, ramach itp. 35 / 45 / 55 MIMOŚRÓD Obudowa: znal, surowy Rdzeń: hartowana stal Ø35 x 17 mm Otwór 6-kątny na klucz 6 mm Ø35 17 TRZPIEŃ MĘSKI Długość 64 mm hartowana M8 x 64 mm Odległość wiercenia 35 mm M TRZPIEŃ MĘSKI Długość 74 mm hartowana M8 x 74 mm Odległość wiercenia 45 mm M TRZPIEŃ MĘSKI Długość 84 mm hartowana M8 x 84 mm Odległość wiercenia 55 mm M

18 ZŁĄZE "FUERTE" - Ø35 MM System Fuerte 180 jest idealnym rozwiązaniem dla montażu ścian działowych, blatów kuchennych itp. Stosowanie odpowiednich akcesoriów Męskich i Żeńskich umożliwia połączenie pod kątem 180. Method Sposób 1 Drewniany kołek Wood dowel # # Method Sposób 2 Wood dowel Drewniany kołek # # MIMOŚRÓD Obudowa: znal, surowy Rdzeń: hartowana stal Ø35 x 17 mm Otwór 6-kątny na klucz 6 mm Ø35 17 TRZPIEŃ MĘSKI Długość 64 mm hartowana M8 x 64 mm Odległość wiercenia 35 mm M TRZPIEŃ ŻEŃSKI hartowana Gwint wewnętrzny M M8 SZPILK GWINTOWN NR 1262 M8 M8 x różne długości ny lenght Różne długości 18

19 ZŁĄZE "FUERTE" - Ø35 MM - KESORI ZŚLEPK Z MOOWNIEM ENTRLNYM Nylon Ø40 mm Trzpień montażowy Ø6,1 mm Ø40 Ø6,1 rązowa eżowa zarna iała ZŚLEPK Z MOOWNIEM N OWODZIE Nylon Ø38 mm Mocowanie Ø35 mm rązowa Ø38 Ø KLUZ "L" IMUSOWY 6 MM hartowana iały ocynk x 86 mm PRZYKŁDY MONTŻU ŁÓŻKO STÓŁ 19

20 ZŁĄZE "JUMO" - Ø35 MM 9,5 16,5 MIMOŚRÓD Ø35 MM Znal, surowy Ø ,5 M8 Ø35 ZŚLEPK Ø39 Plastik rązowa Ø7 TRZPIEŃ iały ocynk 55 Ø9 9,5 M TRZPIEŃ DUWSTRONNY iały ocynk Ø TRZPIEŃ DWUSTRONNY PRZEGUOWY iały ocynk Ø8 Ø8,

21 13 ZŁĄZE "MXI LUN" - Ø40 MM PODKŁDK Otwór w panelu Ø40 mm Otwór w poduszce Ø8 mm Znal, surowy Ø8 15 SZPILK GWINTOWN Żółty ocynk M8 x 95 mm M8 95 MUF DWUGWINTOW Nieprzelotowa Żółty ocynk Ø15 x M8 x 30 mm Ø15 Hex 8 mm M8 30 NKRĘTK Żółty ocynk M8 13 KLUZ PLSKI 13 MM 86 iały ocynk hartowana ZŚLEPK Do otworu Ø40 mm Plastik rązowa iała eżowa Ø40 21

22 ZŁĄZE "SISOJOINT" 42/07 - Ø25 MM Ø Ø5 Wzór do obliczenia odleglości wiercenia otworu = mm SISOJOINT 42/07 Do otworu Ø25mm Otwór Ø5 mm Plastik iały zarny iemny rązowy eżowy ,7 Ø25,7 WKRĘT DO SISOJOINT 42/ Ø7 Ø4,

23 ZŁĄZE "SNPFIX" - Ø20 MM Ø20 Ø ,5 6 Ø10 Ø8 ZŁĄZE SNPFIX Grubość paneli Ø16 mm Ø19 mm rązowy iały zarny eżowy Śruba EURO 6,3 x 13 mm z łbem płaskim Inne wymiary na zamówienie ZŁĄZE "SNPFIX S" ZŁĄZE SNPFIX "S" iały zarny eżowy Dąb rązowy Śruba EURO 6,3 x 11,5 mm, biały ocynk z łbem Ø8/Ø10mm Ø20 Ø20 Ø Ø8 11,5 23

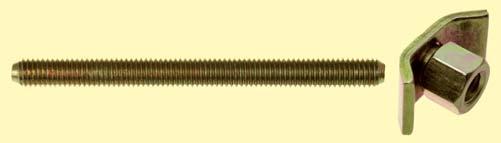

24 ZŁĄZE ŚRUOWE iały ocynk Numer katalogowy M6 x 65 mm M6 x 100 mm M6 x 150 mm M6 x 200 mm M6 Ø10 L Ø40 Ø35 ŚRU Z MUFĄ DO OTWORU Ø5 Ø10 M4 M4 L L Grubość paneli Śruba "L" Mufa "L" Niklowany PL RZ LK mm M4 x 14 mm M4 x 15 mm n a z a m ó w i e n i e mm M4 x 14 mm M4 x 20 mm n a z a m ó w i e n i e mm M4 x 14 mm M4 x 25 mm n a z a m ó w i e n i e mm M4 x 14 mm M4 x 27 mm n a z a m ó w i e n i e mm M4 x 17 mm M4 x 27/30 mm KESORI ŁĄZNIKÓW ŚRUOWYH DO OTWORU Ø5 MUF M4 X Ø5 L = 15, 20, 22, 25, 27, 30, 35, 40 mm L = 20 mm PL L = 27 mm RZ L = 30 mm LK L = 35 mm NL Ø5 L Ø9,7 ŚRU M4 L = 10, 14, 18, 22, 25, 30, 35 mm L = 14 mm RZ Ø9,7 L M4 TULEJ Z GWINTEM M4 X Ø5 MM L = 15, 22, 25, 30, 45, 50 mm, żółty ocynk L = 15 mm L = 22 mm L = 30 mm M4 L 24

25 ZŁĄZE ŚRUOWE DO OTWORU Ø8 Ø14 M6 Ø8 M6 L L 3 Grubość paneli Śruba "L" Mufa "L" Niklowany PL RZ LK mm M6 x 14 mm M6 x 25 mm mm M6 x 14 mm M6 x 30 mm mm M6 x 20 mm M6 x 30 mm n a z a m ó w i e n i e mm M6 x 20 mm M6 x 38 mm KESORI DO ŁĄZNIKÓW ŚRUOWYH DO OTWORU Ø8 MUF M6 L = 12, 15, 20, 25, 28, 31, 38 mm L = 14 mm, niklowana L = 14 mm L = 14 mm L = 20 mm Inne długości na zamówienie Ø8 L ŚRU M6 L = 14, 20, 25, 30, 35, 45 mm M6 Na zamówienie L TULEJ Z GWINTEM M6 X Ø8 MM L = 18, 20, 28 mm Na zamówienie M6 L 25

26 ZŁĄZE NROŻNE 3554 ZŁĄZE NROŻNE 3554 Obudowa: plastik Rdzeń: stal, biały ocynk rązowe iałe Stosowane z czterema wkrętami 4,0 mm ,8 10, ,5 15 ZŁĄZE NROŻNE 3600 ZŁĄZE NROŻNE 3600 Obudowa: plastik Rdzeń: znal rązowe iałe Stosowane z dwoma wkrętami 3,5 mm i dwoma wkrętami 4.0 mm ,

27 ZŁĄZE NROŻNE "STRONG" 20, ,8 12,2 ZŁĄZE NROŻNE "STRONG" Obudowa: znal Zamontowane stalowe wkręty Stosowany z czterema wkrętami 4 mm ,5 6 ZŁĄZE NROŻNE WIJNE Z DOIĄGIEM Obudowa i kołki wbijane: plastik Rdzeń: znal iałe rązowe ZŁĄZE NROŻNE WIJNE Z DOIĄGIEM 15, ,5 19,5 7 Ø ,2 27

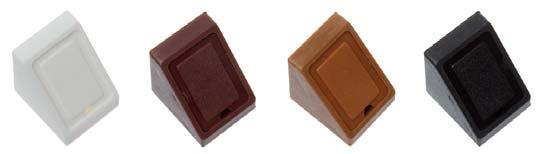

28 ZŁĄZE NROŻNE POJEDYNZE NR 100 ZŁĄZE NROŻNE NR 100 Plastik Stosowane z dwoma wkrętami 4 mm iałe iemny brązowy (RL 8017) Jasny brązowy (RL 8001) zarne ZŁĄZE NROŻNE PODWÓJNE NR ZŁĄZE NROŻNE NR 200 Plastik Stosowane z czterema wkrętami 4 mm Jasny brązowy (RL 8001) iemny brązowy (RL 8017) Kość słoniowa iałe zarne

29 ZŁĄZE NROŻNE NR 300 ZŁĄZE NROŻNE 300 Ø10 Plastik 6 Stosowane z wkrętem 4,5 mm i śrubą euro 6,3 mm iałe rązowe na zamówienie minimum szt Ø ,5 ZŁĄZE NROŻNE "DN" ZŁĄZE NROŻNE "DN" Znal 3 12,5 Żółty ocynk ZŁĄZE NROŻNE "ZNLOWE" 3 ZŁĄZE NROŻNE "ZNLOWE" 12,5 Znal surowy KĄTOWNIKI STLOWE KĄTOWNIKI STLOWE iały ocynk 21 x 38 x 28 mm x 27 x 27 mm

30 ZŁĄZE KOŁKOWE Z ZTRZSKIEM ZŁĄZE KOŁKOWE Z ZTRZSKIEM Ø10,5 Plastik zęść męska zęść żeńska Dostarczane w paskach Możliwy demontaż połączenia ZŁĄZE Z KOŁKIEM ROZPOROWYM MODEL 1703 ZŁĄZE Z KOŁKEIM ROZPOROWYM MODEL 1703 Stosowane do montażu szuflad i małych szafek Ø ,3 Plastik = 6,3-6,4 mm = 8 mm ZŁĄZE NROŻNE, KĄTOWE, WIJNE MODEL 2522 MODEL 2521 ZŁĄZE NROŻNE, KĄTOWE iały polipropylen 25 Ø6 30 Ø8 Model 2522, Model 2521, ZŁĄZE NROŻNE, KĄTOWE - 90 MODEL 146, WIJNE ZŁĄZE NROŻNE, KĄTOWE - 90 MODEL 146 iały polipropylen Ø6 30

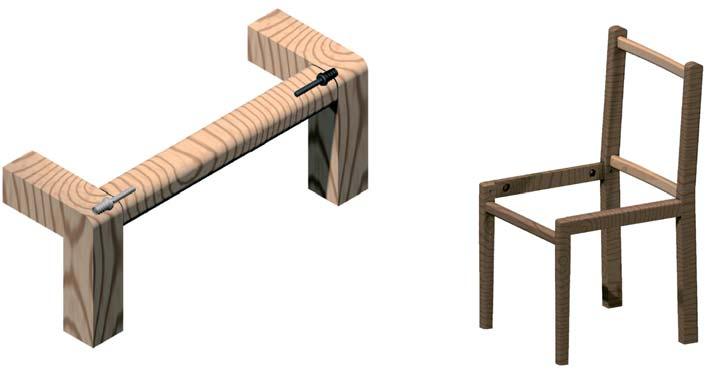

31 ZŁĄZE DO MONTŻU KRZESEŁ System jest przeznaczony do mocnych połączeń elementów krzeseł. Dzięki zastosowaniu w złączach gwintu lewego i prawego użytkownik ma możliwość korygowania siły połączenia w trakcie eksploatacji krzesła. Dokręcanie Twist and it poprzeczki will tighten ,5 48 Ø Ø10 ZŁĄZE DO MONTŻU KRZESEŁ zarny ocynk Prawa mufa dwugwintowa do otworu Ø8 mm Prawa śruba dwugwintowa do otworu Ø5 mm , biały ocynk iały ocynk Lewa mufa dwugwintowa do otworu Ø8 mm Lewa śruba dwugwintowa do otworu Ø5 mm

32 ZŁĄZE UNIWERSLNE ZŁĄZE UNIWERSLNE ROZPRĘŻNE Szeroko stosowane w tapicerstwie do mocowania obić, a także do montowania np. szuflad itp. Inne wymiary na zamówienie ,5 40 Ø12 Ø6 Ø5 ZŁĄZE KONSTRUKYJNE UNIWERSLNE 1 ZŁĄZE KONSTRUKYJNE UNIWERSLNE 1 Może być stosowane do łączenia ze sobą elementów drewnianych, zawieszania paneli na ścianach, tworzenia konstrukcji z różnych materiałów. Pozwala na łatwe wielokrotne łączenie i rozłączanie elementów bez użycia dodatkowych narzędzi. Udźwig 20 kg/kpl. zarny poliwęglan zęść żeńska zęść męska zęść żeńska pod eurowkręt zęść męska pod eurowkręt ZŁĄZE KONSTRUKYJNE UNIWERSLNE 2 ZŁĄZE KONSTRUKYJNE UNIWERSLNE Może być stosowane do łączenia ze sobą elementów drewnianych, zawieszania paneli na ścianach, tworzenia konstrukcji z różnych materiałów. Pozwala na łatwe wielokrotne łączenie i rozłączanie elementów bez użycia dodatkowych narzędzi. Udźwig 20 kg/kpl. zarny poliwęglan ZŁĄZE KONSTRUKYJNE UNIWERSLNE 3 ZŁĄZE KONSTRUKYJNE UNIWERSLNE 3 Może być stosowane do łączenia ze sobą elementów drewnianych, zawieszania paneli na ścianach, tworzenia różnego rodzaju konstrukcji z różnych materiałów. Pozwala na łatwe wielokrotne łączenie i rozłączanie elementów bez użycia dodatkowych narzędzi. Udźwig 20 kg/kpl. zarny poliwęglan zęść żeńska zęść męska

33 ZŁĄZE KONSTRUKYJNE UNIWERSLNE ,7 16 ZŁĄZE KONSTRUKYJNE UNIWERSLNE Może być stosowane do łączenia ze sobą elementów drewnianych, zawieszania paneli na ścianach, tworzenia różnego rodzaju konstrukcji z różnych materiałów. Pozwala na łatwe wielokrotne łączenie i rozłączanie elementów bez użycia dodatkowych narzędzi. Udźwig 20 kg/kpl R zarny poliwęglan ZŁĄZE KONSTUKYJNE UNIWERSLNE "EURO" ZŁĄZE KONSTRUKYJNE UNIWERSLNE "EURO" Może być stosowane do łączenia ze sobą elementów drewnianych, zawieszania paneli na ścianach, tworzenia różnego rodzaju konstrukcji z różnych materiałów. Pozwala na łatwe wielokrotne łączenie i rozłączanie elementów bez użycia dodatkowych narzędzi. Mocowane wkrętami EURO. Udźwig 20 kg/kpl zarny poliwęglan 32 zęść żeńska zęść męska ZŁĄZE "SNP FITTING" ZŁĄZE "SNP FITTING" 10 mm Złącze montażowe plastikowe, do łączenia paneli pod kątem 90 9 mm 5 14 mm iały nylon Dwie części

34 MOOWNIE DO PLEÓW MELI "RV3" 23,5 MOOWNIE DO PLEÓW MELI "RV3" Do paneli tylnych o grubości 3-5 mm Stosowane z wkrętami 5-5,5 mm Tworzywo sztuczne 11 Ø7,7 6, rązowy iały ,5 20,5 5 MOOWNIE DO PLEÓW MELI "V-500" MOOWNIE DO PLEÓW MELI "V-500" max 5 Ø10 Do paneli tylnych o grubości do 5 mm Stosowane z wkrętami 3,5 mm i 5,5 mm Znal 15 Ø5 37 Niklowany ,2 15 MOOWNIE DO PLEÓW MELI ZE ŚRUĄ MOOWNIE DO PLEÓW MELI ZE ŚRUĄ Tworzywo sztuczne Z wkrętem ez wkrętu

35 ZŁĄZE MODEL 700 ZŁĄZE MODEL 700 Wykonane z wysokiej jakości sali. Stosowane do montażu elementów w łóżkach dziecięcych, także może być stosowane do zawieszania, obrazów, ram, półek, zegarów i itp. Może być wpuszczane lub nakładane na element. 6, iały ocynk 11 2 x Ø ZŁĄZE MODEL 726 ZŁĄZE MODEL 726 Wykonane z wysokiej jakości sali. Stosowane do montażu elementów w łóżkach dziecięcych, także może być stosowane do zawieszania, obrazów, ram, półek, zegarów i itp. Może być wpuszczane lub nakładane na element 6, iały ocynk x Ø5,5 3 ZŁĄZE MODEL 724 ZŁĄZE MODEL 724 Wykonane z wysokiej jakości sali. Stosowane do montażu elementów w łóżkach dziecięcych, także może być stosowane do zawieszania, obrazów, ram, półek, zegarów i itp. Może być wpuszczane lub nakładane na element 6, iały ocynk 3 x Ø5,

36 ZŁĄZE DO ŁÓŻEK MODEL 3750 ZŁĄZE DO ŁÓŻEK MODEL Skład jednego kompletu 4 części "Męskie" 4 części "Żeńskie" 4 x Ø4 x 25 Żółty ocynk iały ocynk x Ø4 x 17 1,5 2,5 10 ZŁĄZE DO ŁÓŻEK MODEL 3553 ZŁĄZE DO ŁÓŻEK MODEL 3750 Skład jednego kompletu 4 części "Męskie" 4 części "Żeńskie" Żółty ocynk ,8 23,5 95 Ø6 24, ,5 5,4 2,5 Ø5,5 18,29 ZŁĄZE DO ŁÓŻEK MODEL 3703 i 3704 Dwa zaczepy Zaokrąglone narożniki ZŁĄZ DO ŁÓŻEK MODELE 3703 & 3704 Skład jednego kompletu 4 części "Męskie" 4 części "Żeńskie" Model mm iały ocynk Model mm iały ocynk /100 62/40 62/ ,5 36

37 ZŁĄZE DO ŁÓŻEK MODEL 3892 ZŁĄZE DO ŁÓŻEK MODEL 3892 Montaż Żółty ocynk zęść "Męska" zęść "Żeńska" ,5 Wspornik 38, ,75 7 Płytka mocująca 39 ZŁĄZE DO ŁÓŻEK MODEL "REGULO" ZŁĄZE DO ŁÓŻEK MODEL "REGULO" Płytka mocująca ok. 80 Płytka mocująca Rama ze wspornikami materaca Skład jednego kompletu 1 część "Męska" 1 część "Żeńska" Żółty ocynk Wspornik * Konieczny odstęp od krawędzi Wspornik Możliwość mocowania na czterech wysokościach Możliwość mocowania na czterech wysokościach

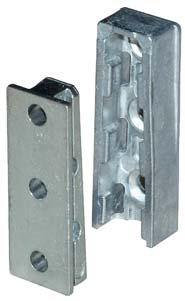

38 ZŁĄZE "ZIMK" ZŁĄZE "ZIMK" Stosowane do niewidocznych połączeń o dużej wytrzymałości. Zalecane do montażu łóżek, stołów, skrzyń itp. Znal, surowy zęść "Żeńska" zęść "Męska" Montaż przy użyciu wkrętów 4-4,5 mm 1,8 3 x Ø5 3 x Ø , ,5 27,5 9 10, ZŁĄZE MONTŻOWE DO ŁĄZENI KRZESEŁ W RZĘDY ZŁĄZE MONTŻOWE DO ŁĄZENI KRZESEŁ W RZĘDY Nylon zarny zęść "Męska" zęść "Żeńska" Wkręty dostępne osobno Ø49 38

39 KOŁKI DREWNINE KOŁKI DREWNINE Kołki wytwarzane zgodnie z normą DIN Ø x L 6 x 20 mm x 25 mm x 50 mm x 30 mm x 35 mm x 40 mm x 50 mm x 35 mm x 40 mm x 50 mm Inne wymiary na zamówienie Na zamówienie dostępne także kołki z drewna brzozowego Ø L ZŁĄZE DREWNINE ZŁĄZE DREWNINE Płytka drewniana wykonana z wysokiej jakości sprasowanego drewna brzozowego. Drewno brzozy zapewnia lepszą wytrzymałość i spójność płytki. Stosowana do łączenia paneli drewnianych i płyt wiórowych MDF 53 x 19 x 4 mm x 23 x 4 mm /23 53/56 WKRĘTY EURO WKRĘTY EURO Z łbem stożkowym Ø6,3 x 11 mm Ø6,3 x 14,5 mm Ø6,3 11/14,5 39

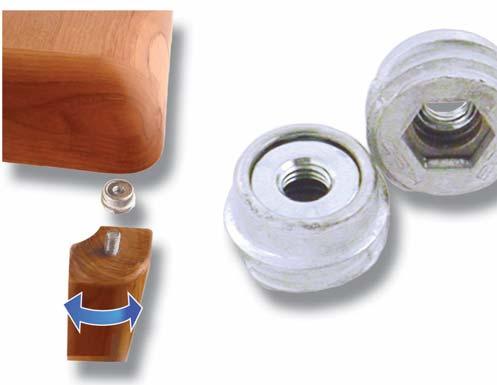

40 ZŁĄZE "KE" DO NÓG STOŁOWYH - OKRĄGŁE ZŁĄZE "KE" DO NÓG STOŁOWYH System pozwala na łatwy montaż i demontaż nóg stołowych. Dzięki zastosowaniu opatentowanego mechanizmu ze sprężyną jest możliwość ustawienia nóg pod różnym kątem. Złącze uniemożliwia zbyt mocne dokręcenie nóg stołowych skutkujące pęknięciem drewna. ZŁĄZE "KE" Z mechanizmem sprężynowym Znal, surowy Otwór w blacie Średnica gwintu Ø22 mm x 15 mm M8 i M10 M M M8 lub or M10 Ø

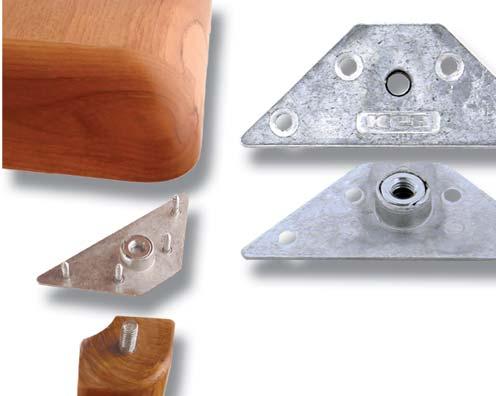

41 ZŁĄZE "KE" Z TRÓJKĄTNĄ PŁYTKĄ Test trójkątnego złącza "KE" przeprowadzony przez SP Narodowy Szwedzki Instytut adań i Testów udowodnił, że dzięki jego wytrzymałości może być także stosowane do montażu ram łóżek. M8 lub M10 M8 or M10 65 ZŁĄZE "KE" Z trójkątną płytką Znal, surowy 123,5 Średnica gwintu M8 i M10 19,5 33 M M , ,5 49 M8 lub or M10 Ø6,

42 ZŁĄZE "KE" Z KWDRTOWĄ PŁYTKĄ ZŁĄZE "KE" Z kwadratową płytką Znal, surowy Średnica gwintu Odległość otworów M8 i M10 c/c 32 mm M M , ,5 M8 lub or M10 M8 lub or M10 Ø6,5 47,

43 ZŁĄZE "KE" Z OKRĄGŁĄ PŁYTKĄ ZŁĄZE "KE" Z okrągłą płytką Znal, surowy Średnica gwintu Odległość otworów M8 i M10 c/c 32 mm M M ,5 mm 11,5 mm M 8 lub M10 32 mm M 8 lub M10 ø 5 mm Ø60 mm 15 mm KĄTOWE MOOWNIE NOGI, biały ocynk Otwór M8 Kąt ,50 4 x 3,80 1, ,50 lat stołu R8 M8x1,

44 OEJMY DO STOŁÓW MODEL 21 Wysokość 60 mm 1 otwór do śruby M8 lub M10 Grubość 1,5 mm, Żółty ocynk , iały ocynk nierdzewna Grubość 2 mm, Żółty ocynk , iały ocynk nierdzewna na zamówienie 48 Ø5 MODEL 22 Wysokość 60 mm 1 lub 3 otwory do śruby M8 lub M10 1 otwór, grubość 2 mm, Żółty ocynk, , iały ocynk nierdzewna na zamówienie otwory, grubość 2 mm, Żółty ocynk , iały ocynk nierdzewna na zamówienie 48 Ø5 MODEL 23 Wysokość 40 mm 1 otwór do śruby M8 lub M10 Grubość 1,5 mm, Żółty ocynk , iały ocynk nierdzewna na zamówienie Grubość 2 mm, Żółty ocynk , iały ocynk nierdzewna na zamówienie 48 Ø5 MODEL 24 Wysokość 50 mm 1 otwór do śruby M8 lub M10 Grubość 1,5 mm, Żółty ocynk , iały ocynk nierdzewna na zamówienie Grubość 2 mm, Żółty ocynk , iały ocynk nierdzewna na zamówienie Ø5 44

45 OEJMY DO STOŁÓW MODEL 27 Wysokość 32 mm 1 otwór do śruby M8 lub M Grubość 2 mm, Żółty ocynk , iały ocynk nierdzewna na zamówienie 16 Ø5 120 MODEL 28 Wysokość 85 mm 2 otwory do śruby M8 lub M Grubość 2 mm, Żółty ocynk , iały ocynk Ø5 MODEL 29 Wysokość 70 mm 2 otwory do śruby M8 lub M Grubość 1,5 mm, Żółty ocynk , iały ocynk Ø5 110 MODEL 30 Wysokość 85 mm 2 otwory do śruby M8 lub M10 Grubość 1,5 mm, Żółty ocynk , iały ocynk Ø5 45

46 OEJMY DO STOŁÓW MODEL Wysokość 42 mm 1 otwór grubość: 1,5 mm biały ocynk Ø10 6 x Ø MODEL Wysokość 65 mm 2 otwory grubość: 2 mm biały ocynk (otwór Ø10) biały ocynk (otwór Ø12) x Ø10 lub Ø12 6 x Ø4,5 MODEL Wysokość: 65 mm 2 otwory grubość: 2 mm biały ocynk x Ø12 6 x Ø6 MODEL Wysokość: 51 mm 1 otwór grubość: 2 mm biały ocynk Ø11,5 6 x Ø MODEL 64 Wysokość: 51 mm 1 otwór grubość: 1,8 mm biały ocynk Ø11,5 4 x Ø4, MODEL 70 Wysokość: 70 mm 2 otwory grubość: 1,2 mm biały ocynk x Ø5 46

47 OEJMY DO STOŁÓW MODEL 71 Wysokość: 70 mm 2 otwory grubość: 1,2 mm biały ocynk x Ø7,5 6 x Ø MODEL 72 Wysokość: 70 mm 2 otwory grubość: 1,2 mm biały ocynk x Ø MODEL 73 Wysokość: 70 mm 1 otwór grubość: 1,2 mm biały ocynk Ø10 142, x Ø6 MODEL 74 Wysokość: 86 mm 2 otwory grubość: 1,5 mm biały ocynk x Ø5, MODEL 75 Wysokość: 86 mm 2 otwory grubość: 1,5 mm biały ocynk x Ø5,5 47

48 TRZPIENIE DWUGWINTOWE Trzpienie dwugwintowe Żółty lub biały ocynk M4 x 25 mm M8 x 100 mm /38 M4 x 50 mm M10 x 50 mm M6 x 50 mm /08 M10 x 60 mm /61 M6 x 60 mm /17 M10 x 70 mm M8 x 50 mm /23 M10 x 80 mm M8 x 60 mm M10 x 90 mm M8 x 70 mm /32 M10 x 100 mm M8 x 80 mm M10 x 120 mm Inne wymiary na zamówienie M4 do M10 Narzędzie do wkręcania trzpienia dwugwintowego 120 M M M M6 do M

49 13 NKRĘTK SZEŚIOKĄTN DIN 934 Żółty lub biały ocynk M /906 M /016 M /027 NKRĘTK SZEŚIOKĄTN DIN 934 M6 to M10 NKRĘTK SZEŚIOKĄTN Z NYLONOWĄ WKŁDKĄ DIN 985 NKRĘTK SZEŚIOKĄTN Z NYLONOWĄ WKŁDKĄ DIN 985 i nylon Żółty lub biały ocynk M M M M6 to M10 NKRĘTK MOTYLKOW NKRĘTK MOTYLKOW Żółty lub biały ocynk M /051 M /058 M /061 PODKŁDKI Żółty ocynk lub biały ocynk Kolor mosiądzu lub naturalny kolor stali Średnica wewnętrzna Ø 6,4 / 8,4 & 10,5 mm Rodzaj Płaska DIN 125- Sprężynująca DIN 127 Koronowa DIN etc. KLUZ PŁSKI Żółty ocynk Wymiar 8 mm (inne na zamówienie) hartowana miękka M6 to M10 PODKŁDKI KLUZ PŁSKI 13 Podkładka sprężynująca Podkładka koronowa Podkładka płaska 49

50 KOŁKI USTLJĄE KOŁKI USTLJE "SMG" Z FUNJĄ LOKUJĄĄ i tworzywo sztuczne Ø8 x 36,3 mm Żółty ocynk, czarny zęść żeńska zęść męska Ø8 21,75 9,50 14,50 KOŁKI USTLJE Znal Ø8 x 21 mm Żółty ocynk 2-3 micronów zęść męska i żeńska mm 10 mm 10,5 mm Mosiądz Ø8 x 21,5 mm Kolor naturalny zęść męska zęść żeńska mm 11 mm 11 mm Ø8 x 22 mm Żółty ocynk 12 micronów lub biały ocynk 3 mikrony zęść męska - YZP zęść żeńska - YZP zęść męska- ZP zęść żeńska - ZP mm 11 mm 10 mm Ø8 x 22 mm Żółty ocynk 12 micronów zęść męska i żeńska mm 13 mm Nylon Ø8 x 26 mm rązowy zęść męska zęść żeńska mm 12,5mm Mosiądz Ø10 x 25 mm Kolor naturalny zęść męska zęść żeńska ,5mm 13 mm Ø10 x 26,2 mm Żółty ocynk 2-3 micronów zęść męska i żeńska mm 50

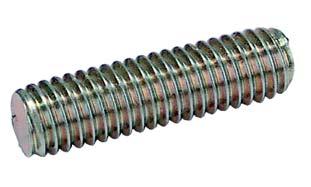

51 SZPILK GWINTOWN SZPILK GWINTOWN Żółty ocynk (inne wykończenia na zamówienie), stal nierdzewna - kolor naturalny, mosiądz - kolor naturalny Gwint Długość M6 lub M8 od 18 do 1000 mm, żółty ocynk ŚRU Z PROWDZENIEM ŚRU Z PROWDZENIEM nierdzewna ISI 316 Wykończnie Żóty ocynk (inne wykończenia na zamówienie) stal nierdzewna 316, mosiądz - kolor naturalny Ø15 x 2,5 mm (Ø13 & 17 mm na zamówienie) klucza ampulowego 4 mm Gwint M6 (M8 na zamówienie) Długość (mm) 25/30/35/40/45/50/60/70/80/90/100/120 Typ z końcówką płaską lub punktową, (YZP) etc. Końcówka płaska WKRĘT DO DREWN Końcówka punktowa WKRĘT DO DREWN nierdzewna ISI 316 Żółty ocynk (inne wykończenia na zamówienie) Ø15 x 2,5 mm klucza ampulowego 4 mm Gwint Ø6,3 mm Długość 40/50/60/70 mm (inne na zamówienie) Typ Końcówka punktowa, żółty ocynk Końcówka punktowa 51

52 ŚRU Z ŁEM KULISTYM ŚRU Z ŁEM KULISTYM Żółty ocynk lub czarny oksydowany Inne materiały i wykończenia na zamówienie Ø15 mm klucza imbusowego 4 mm (5 mm na zamówienie) Gwint M6 (M8 na zamówienie) Długość (mm) 12/16/20/23/30/32/38/45/50/60/63/90 (inne długości na zamówienie) Typ Płaska końcówka (punktowa na zamówienie) etc. Płaska końcówka ŚRU Z ŁEM STOŻKOWYM ŚRU Z ŁEM STOŻKOWYM Żółty ocynk, mosiądzowana lub czarna oksydowana Ø12 x 4 mm klucza imbusowego 4 mm Gwint M6 (M8 and M10 na zamówienie) Długość 32/35/38/44/50/51/57/60/63/76/90/ 100/120/126 mm (inne długości na zamówienie) Typ Końcówka płaska lub punktowa etc. Końcówka punktowa ŚRU Z ŁEM N KLUZ SPEJLNY Końcówka płaska ŚRU Z ŁEM N KLUZ SPEJLNY Dostępna wraz z kluczem Inne wymiary na zamówienie Ø M6 52

53 ZŚLEPK DO ŚRU Z ŁEM IMUSOWYM 4MM ZŚLEPK DO ŚRU Z ŁEM IMUSOWYM 4 MM Plastik Ø15 zarny Trzpień Ø12 mm Ø4,2 mm Ø ZŚLEPK DO GŁĘOKIH OTWORÓW ZŚLEPK DO GŁĘOKIH OTWORÓW Drewno tekowe (inne rodzaje drewna na zamówienie) Ø13,5 x 5,5 m ,5 Ø13,5 PODKŁDK OLLR POD ŚRUĘ Z ŁEM STOŻKOWYM- MOSIĄDZ PODKŁDK OLLR POD ŚRUĘ Z ŁEM STOŻKOWYM Mosiądz Ø6,4 Ø13 5,5 Ø13 x 4,5 mm x M6 Kolor natrualny zarny oksydowany Niklowany PODKŁDK OLLR POD ŚRUĘ Z ŁEM STOŻKOWYM - NYLON PODKŁDK OLLR POD ŚRUĘ Z ŁEM STOŻKOWYM Nylon Ø12,7 x 4,5 mm x M6 Ø6,4 Ø12,7 4,5 53

54 PODKŁDK WPUSZZN OLLR DO ŚRUY Z ŁEM STOŻKOWYM - STL Ø20 PODKŁDK WPUSZZN OLLR DO ŚRUY Z ŁEM STOŻKOWYM 2,4, żólty ocynk 16 Ø20 x 16 mm x M Ø6 Ø9 WIERTŁO DWUSTOPNIOWE WIERTŁO DWUSTOPNIOWE Średnica Ø7/Ø13mm Ø7 13 KLUZ IMUSOWY regulacja KLUZ IMUSOWY hartowana 6-kąt 4 lub 5 mm, 4 i 5 mm Z 5 mm iały lub czarny ocynk 4 mm Typ L lub Z Typ 6-kąt Wyk. Nr katalog. L 23 x 65 mm 4 mm zarny L 28 X 65 mm 4 mm iały L 31 X 75 mm 5 mm iały Z 37 X 48 mm 4 mm iały Z 39 X 48 mm 5 mm iały Z 35 X 50 mm 4 i 5 mm iały L KLUZ IMUSOWY KLUZ IMUSOWY hartowana 6-kąt 4 lub 5 lub 6 mm Typ L Typ 6-kąt Wyk. Nr katalog. L 28 x 73 mm 4 mm ZP L 15 X 65 mm 5 mm ZP L 16 X 63 mm 6 mm ZP

55 NKRĘTKI WŁEZKOWE Z JEDNYM OTWOREM NKRĘTKI WŁEZKOWE, mosiądz lub stal nierdzewna Typ Z nacięciem - żółty (YZP) lub biały ocynk (ZP) Mosiądz - kolor naturalny nierdzewna (SS) - kolor naturalny D* Odległość od osi otworu do krawędzi nakrętki nierdzewna iały ocynk D* Wyk. Nr katalog. M6 Ø 10 mm 13 mm 8/5 mm Naturalny M6 Ø 10 mm 14 mm 8/6 mm ZP/YZP /31 M6 Ø 10 mm 14 mm 8/6 mm Mosiądz Naturalny M6 Ø 10 mm 14 mm 8/6 mm nier. Naturalny M6 Ø 10 mm 16 mm 10/6 mm YZP M6 Ø 10 mm 18 mm 12/6 mm YZP/ZP /328 M6 Ø 10 mm 30 mm 20/10 mm ZP M6 Ø 10 mm 20 mm 10/10 mm ZP/YZP /071 M6 Ø 10 mm 25 mm 12,5/12,5 mm ZP M6 Ø 10 mm 30 mm 15/15 mm ZP M6 Ø 10 mm 40 mm 20/20 mm ZP M6 Ø 10 mm 45 mm 22,5/22,5 mm ZP M8 Ø 12 mm 20 mm 10/10 mm YZP M8 Ø 12 mm 25 mm 12,5/12,5 mm ZP M8 Ø 12 mm 30 mm 15/15 mm YZP M8 Ø 12 mm 50 mm 25/25 mm ZP/YZP /92 M8 Ø 12 mm 60 mm 30/30 mm ZP D D Żółty ocynk Mosiądz NKRĘTKI WŁEZKOWE NR 3250 Z DWOM OTWORMI NKRĘTKI WŁEZKOWE Nr 3250 Z DWOM OTWORMI Typ Z nacięciem iały ocynk (ZP) D* Odległość od osi otworu do krawędzi nakrętki D* E Wyk. Nr katalog. M6 Ø 10 mm 60 mm 14 mm c.c. 32 mm ZP M6 Ø 10 mm 60 mm 10 mm c.c. 40 mm ZP M6 Ø 10 mm 82 mm 9 mm c.c. 64 mm ZP iały ocynk D E 55

56 KONFIRMT Ø5 MM KONFIRMT Ø5 MM iały ocynk (inne materiały i wykończenia na zamówienie) Gwint Ø5 mm Długość 30/40 mm lub 50 mm Typ 6-kąt lub krzyżyk Z otworem na zaślepkę lub bez etc. Ø5 Ø3 Lenghts Długość Ø7 Krzyżyk POZI HEX 6-kąt KONFIRMT Ø6,3 MM KONFIRMT Ø6,3 MM iały ocynk (inne materiały i wykończenia na zamówienie) Gwint Ø 6,3 mm Długość 40 mm lub 50 mm Typ 6-kąt lub krzyżyk Z otworem na zaślepkę lub bez etc. Ø6,3 Ø4 Lenghts Długość Ø9 Krzyżyk POZI HEX 6-kąt KONFIRMT Ø7 MM KONFIRMT Ø7 MM iały ocynk (inne materiały i wykończenia na zamówienie) Gwint Ø7 mm Długość 40/45/50/60/70/85 mm Typ 6-kąt lub krzyżyk Z otworem na zaślepkę lub bez etc. Ø7 Ø4 Lenghts Długość Ø10 Krzyżyk POZI 6-kąt HEX ZŚLEPKI DO KONFIRMTÓW Ø5, 6,3 & 7 MM ZŚLEPKI DO KONFIRMTÓW Ø5, 6,3 & 7 MM Plastik iały, czarny, szary, brązowy, tek (inne kolory na zamówienie) Ø7 mm etc. Ø12 Ø15 56

57 WKRĘTY DO DREWN Matriał iały ocynk Pełen zakres wymiarów W ofercie wkręty z pełnym i niepełnym gwintem Precyzyjne gniazdo krzyżowe POZDRIVE Ostry gwint Pogrubiona szyjka zapobiega ukręcaniu Ostry czubek wysokiej jakości L Ø WKRĘTY SISO PZD ZP Ø 2,5 MM Średnica Ø Długość L Ilość w opakowaniu , , WKRĘTY SISO PZD ZP Ø 3 MM Średnica Ø Długość L Ilość w opakowaniu WKRĘTY SISO PZD ZP Ø 3,5 MM Średnica Ø Długość L Ilość w opakowaniu , , , , , , ,5 30* ,5 35* , ,5 40* , ,5 50* , WKRĘTY SISO PZD ZP Ø 4 MM Średnica Ø Długość L Ilość w opakowaniu * * * * * * * 250 WKRĘTY SISO PZD ZP Ø 4,5 MM Średnica Ø Długość L Ilość w opakowaniu , , , , , ,5 45* , ,5 40* , ,5 50* ,5 55* , ,5 60* ,5 70* 500 WKRĘTY SISO PZD ZP Ø 5 MM Średnica Ø Długość L Ilość w opakowaniu * * * * * * * 250 WKRĘTY SISO PZD ZP Ø 6 MM Średnica Ø Długość L Ilość w opakowaniu * * * * * * * * * * * * * 200 * - niepełny gwint 57

58 WKRĘTY DO DREWN DIN 95 Średnica Mosiądz, stal nierdzewna, stal Kolor stali lub żółty ocynk Od Ø1,6 mm do Ø6,0 mm DIN 96 DIN 97 Długość Od 8 mm do 120 mm itd. DIN 7995 DIN 7996 DIN 7997 WKRĘT DWUSTRONNY Zastosowanie Do niewidocznego łączenia listew Ø3,5 x 9 x 15 mm Ø4,0 x 13 x 18 mm Montaż Przy użyciu rurki o śr. wewnętrznej Ø 3,5-4,0 mm. Rurkę można zainstalować we wkrętarce. Dzięki ukształtowaniu gwintu istnieje możliwość wbijania w listwę. 58

59 MOSIĘŻNE NKRĘTKI WIEŃOWE E MOSIĘŻN NKRĘTK WIEŃOW #1106 M6 EZ KOŁNIERZ G Rodzaj Mosiądz Mosiądz naturalny ez kołnierza. Z gniazdem na klucz ampulowy 5 mm D F 1 0 D E F G Ø13 mm 0 mm 10 mm M6 5 mm Ø12 mm 5 mm E G MOSIĘŻN NKRĘTK WIEŃOW #1007 M6 PRZELOTOW Mosiądz Mosiądz naturalny Rodzaj Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm D F D E F G Ø12 mm 2 mm 10 mm M6 5 mm Ø8 mm 7 mm MOSIĘŻN NKRĘTK WIEŃOW #1011 M6 PRZELOTOW E D F G Mosiądz Mosiądz naturalny Rodzaj Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm D E F G Ø15 mm 2,25 mm 9 mm M6 5 mm Ø9 mm 7 mm MOSIĘŻN NKRĘTK WIEŃOW #1011 M6 NIEPRZELOTOW E G Rodzaj Mosiądz Mosiądzowana (PL) lub niklowana(npl) Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm D F D E F G NPL PL Ø15 mm 2 mm 10 mm M6 5 mm Ø 9 mm 7 mm MOSIĘŻN NKRĘTK WIEŃOW #1012 M6 PRZELOTOW E Mosiądz lub stal nierdzewna(ss) ISI 304 Mosiądz naturalny lub kolor stali nierdzewnej Rodzaj Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 4 lub 5 mm D F G D E F G SS Mosiądz Ø15 mm 2,25 mm 11,75 mm M6 5 mm Ø9 mm 8,5 mm na zamów Ø15 mm 2,25 mm 11,75 mm M6 4 mm Ø9 mm 7 mm na zamów. 59

60 MOSIĘŻNE NKRĘTKI WIEŃOWE MOSIĘŻN NKRĘTK WIEŃOW #1012 M6 NIEPRZELOTOW Rodzaj Mosiądz Mosiądzowana (PL) lub niklowana(npl) Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm E G D E F G NPL PL Ø15 mm 2 mm 12 mm M6 5 mm Ø9 mm 7 mm D F MOSIĘŻN NKRĘTK WIEŃOW #1013 M6 PRZELOTOW Mosiądz Mosiądz naturalny Rodzaj Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm D E F G SS Mosiądz Ø15 mm 2,25 mm 18 mm M6 5 mm Ø9 mm 12 mm E D F G MOSIĘŻN NKRĘTK WIEŃOW #1013 M6 NIEPRZELOTOW Rodzaj Mosiądz Mosiądzowana (PL) lub niklowana(npl) Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm E G D E F G NPL PL Ø15 mm 2 mm 18 mm M6 5 mm Ø9 mm 13 mm D F MOSIĘŻN NKRĘTK WIEŃOW #1015 M6 PRZELOTOW Mosiądz lub stal nierdzewna (SS) ISI 304 Mosiądz naturalny lub kolor stali nierdzewnej Rodzaj Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm E D G D E F G SS Mosiądz F Ø13 mm 2,50 mm 10,50 mm M6 5 mm Ø8 mm 9 mm

61 MOSIĘŻNE NKRĘTKI WIEŃOWE MOSIĘŻN NKRĘTK WIEŃOW #1015 M6 NIEPRZELOTOW E G Rodzaj Mosiądz Mosiądzowana (PL) lub nikolowana (NPL) Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm D F D E F G NPL PL Ø13 mm 3 mm 10 mm M6 5 mm Ø8 mm 6 mm MOSIĘŻN NKRĘTK WIEŃOW #1031 M6 PRZELOTOW E G Rodzaj Mosiądz Mosiądz naturalny Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm D F D E F G Ø19 mm 2 mm 12 mm M6 5 mm Ø9 mm 10 mm MOSIĘŻN NKRĘTK WIEŃOW #1042 M6 PRZELOTOW E D G Rodzaj Mosiądz Mosiądz naturalny Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm F D E F G Ø19 mm 2 mm 8 mm M6 5 mm Ø9 mm 6,5 mm MOSIĘŻN NKRĘTK WIEŃOW #1046 M6 PRZELOTOW E G Rodzaj Mosiądz Mosiądz naturalny Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 5 mm D F D E F G Ø19 mm 3 mm 10 mm M6 5 mm Ø9 mm 7,5 mm

62 MOSIĘŻNE I STLOWE NKRĘTKI WIEŃOWE MOSIĘŻN NKRĘTK WIEŃOW #1060 M8 PRZELOTOW Rodzaj Mosiądz Mosiądz naturalny Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm E D G D E F G F Ø17 mm 2,50 mm 11,5 mm M8 5 mm Ø10 mm 8 mm MOSIĘŻN NKRĘTK WIEŃOW #1062 M8 PRZELOTOW Rodzaj Mosiądz Mosiądz naturalny Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm E D G F D E F G Ø30 mm 4 mm 7 mm M8 5 mm Ø12 mm 6 mm STLOW NKRĘTK WIEŃOW # F-563 M6 NIEPRZELOTOW Rodzaj Mosiądzowana (PL) lub żółty ocynk 12 mikronów (YZP) Z płaskim kołnierzem. Z gniazdem na klucz ampulowy 4 lub 5 mm E D E F G PL YZP Ø15 mm 2 mm 12 mm M6 4 mm Ø9 mm 7 mm Ø15 mm 2 mm 12 mm M6 5 mm Ø9 mm 7 mm na zamów. Ø15 mm 2 mm 18 mm M6 4 mm Ø9 mm 13 mm na zamów D F G Ø15 mm 2 mm 18 mm M6 5 mm Ø9 mm 13 mm na zamów. STLOW NKRĘTK WIEŃOW # D-564 M6 NIEPRZELOTOW Rodzaj Mosiądzowana (PL) lub niklowana (NPL) Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm E G D E F G NPL PL Ø15 mm 2,5 mm 12 mm M6 5 mm Ø9 mm 7 mm na zamów. Ø15 mm 2,5 mm 15 mm M6 5 mm Ø9 mm 10 mm na zamów D F 62

63 STLOWE NKRĘTKI WIEŃOWE STLOW NKRĘTK WIEŃOW # D-597 M6 NIEPRZELOTOW E D G Rodzaj Mosiądzowana (PL) lub czarna (LK) (inne wykończenia na zamówienie) Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm F D E F G PL LK Ø20 mm 3 mm 18 mm M6 5 mm Ø9 mm 12 mm STLOW NKRĘTK WIEŃOW # D-637 M6 NIEPRZELOTOW E G Rodzaj Żółty ocynk 2-3 mikronów (YZP) (inne wykończenia na zamówienie) Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm D F D E F G YZP Ø15 mm 4 mm 8 mm M6 5 mm Ø8 mm 5 mm STLOW NKRĘTK WIEŃOW # D-595 M8 NIEPRZELOTOW E G Rodzaj Mosiądzowana(PL), czarna (LK), brązowiona (RZ) lub niklowana (NPL) Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm D D E F G PL LK F Ø20 mm 3 mm 16 mm M8 5 mm Ø10 mm 12 mm NPL RZ Ø20 mm 3 mm 16 mm M8 5 mm Ø10 mm 12 mm STLOW NKRĘTK WIEŃOW # D-602 M10 NIEPRZELOTOW E G Rodzaj Niklowana (NPL) (inne wykończenia na zamówienie) Z kulistym kołnierzem. Z gniazdem na klucz ampulowy 5 mm D F D E F G NPL Ø20 mm 4 mm 13 mm M10 5 mm Ø13 mm 9 mm

64 MUFY MUF WIJN»«Znal Żółty ocynk (YZP) Rodzaj Wbijana. ez kołnierza Wyk. M4 10 mm Ø5 mm YZP Rodzaj MUF WIJN»I«Znal Żółty ocynk (YZP) Wbijana. Ze stożkowym kołnierzem H H = Head Wyk. Nr katalog. M8 20 mm Ø10 mm Ø19 x 3 mm YZP MUF WKRĘN»L«Żółty ocynk (YZP) Rodzaj Nieprzelotowa. Wkręcana przy użyciu narzędzia nr M8 30 mm Ø11,5 mm YZP M8 39 mm Ø11,5 mm YZP MUF WKRĘN»L SK«Rodzaj Żółty ocynk (YZP) Wkęcana kluczem ampulowym 8 mm. Nieprzelotowa X-amp Wyk. M8 30 mm Ø11,5 mm 8 mm YZP M8 39 MM Ø11,5 mm 8 mm YZP X 64

65 MUFY MUF WKRĘN»«Rodzaj Mosiądż naturalny lub stal, żółty ocynk(yzp) lub biały ocynk (ZP) Wkręcana śrubokrętem. ez kołnierza Mosiądz YZP M4 8,0 mm Ø4,75 mm M6 10 mm Ø8 mm M6 14,5 mm Ø8 mm M6 12 mm Ø8 mm ZP M6 14,5 mm Ø8 mm M4 10 mm Ø6 mm M6 24 mm Ø9 mm M8 15 mm Ø10 mm M8 20 mm Ø10 mm MUF WKRĘN»V«Rodzaj Rodzaj Żółty ocynk (YZP) Wkręcana. ez kołnierza YZP M6 12 mm Ø8 mm M6 15 mm Ø8 mm MUF WKRĘN»D«Znal Żółty ocynk (YZP) Wkręcana. Z kołnierzem H X H = śr. kołnierza Wyk. X-ampul. M4 10 mm Ø5,5 mm Ø8,5 mm YZP 4 x 3,5 mm M5 10 mm Ø7 mm Ø11 mm YZP 5 x 3,5 mm M6 10 mm Ø8 mm Ø12 mm YZP 6 x 3,5 mm M6 13 mm Ø8 mm Ø12 mm YZP 6 x 3,5 mm M6 16 mm Ø8 mm Ø12 mm YZP 6 x 3,5 mm M6 20 mm Ø8 mm Ø12 mm YZP 6 x 3,5 mm M8 13 mm Ø10 mm Ø14,5 mm YZP 8 x 4,5 mm M8 20 mm Ø10 mm Ø14,5 mm YZP 8 x 5,5 mm M10 25 mm Ø12 mm Ø16 mm YZP 10 x 7,0 mm MUF WKRĘN, DO IENKIH MTERIŁÓW Mufa przeznaczona do wkręcania w bardzo cienkie materiały np. w siedzisko krzesła wykonane ze sklejki Żółty ocynk M6 X 6/7 mm, stal żółty ocynk

66 MUFY MUF WIJN»DR«Rodzaj Żółty ocynk (YZP) lub biały ocynk (ZP) Wbijana. Z konierzem H = śr. kołnierza YZP ZP M6 14 mm Ø8,3 mm Ø14 x 1,5 mm H M8 16 mm Ø10,5 mm Ø19 x 2,5 mm M10 17 mm Ø12,5 mm Ø22 x 2,5 mm MUF WIJN»DRN«Żółty ocynk (YZP) lub biały ocynk (ZP) Rodzaj Wbijana. Z konierzem H = Head YZP ZP H M6 14 mm Ø8,5 mm Ø15 x 2 mm M8 16 mm Ø11 mm Ø19 x 2,25 mm MUF WKRĘN»E«Rodzaj Znal Żółty ocynk (YZP) Wkręcana kluczem ampulowym. ez kołnierza X-ampul. M6 13 mm Ø7,5 mm 6 x 4,5 mm M6 20 mm Ø7,5 mm 6 x 5,7 mm M8 13 mm Ø10,5 mm 8 x 5,0 mm M8 20 mm Ø10,5 mm 8 x 5,5 mm M8 25 mm Ø10,5 mm 8 x 5,5 mm MUF WKRĘN»M«X Rodzaj iały ocynk (ZP) Wkręcana kluczem ampulowym. Ze stożkowym kołnierzem X-ampul. H = śr. kołnierza M6 12 mm Ø8 mm 6 X 2 mm Ø9,8 mm M6 12 mm Ø8 mm 6 X 3 mm Ø12 mm M6 15 mm Ø8 mm 6 X 3 mm Ø12 mm H M6 20 mm Ø10 mm 6 X 3 mm Ø12 mm M8 15 mm Ø10 mm 8 X 3 mm Ø14 mm M8 20 mm Ø10 mm 8 X 3 mm Ø14 mm M8 24 mm Ø10 mm 8 X 3 mm Ø14 mm X M10 20 mm Ø13 mm 10 X 3 mm Ø17 mm

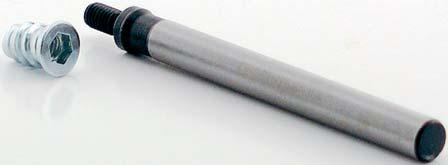

67 MUFY MUF WKRĘN»MZ«H iały ocynk (ZP) Rodzaj Wkręcana kluczem ampulowym. Ze stożkowym kołnierzem X-ampul. H = śr. kołn. X M6 13 mm Ø8 mm 6 x 3,5 mm Ø 12 mm M8 15 mm Ø10 mm 8 x 3,5 mm Ø 14 mm MUF WKRĘN»SK«Rodzaj lub znal - biały ocynk (ZP), żłoty ocynk (YZP) Wkręcana kluczem ampulowym. ez kołnierza X X-ampul. YZP M6 13,5 mm Ø8,25 mm 6 x 3 mm M6 15 mm Ø8,5 mm 6 x 4,5 mm Znal MUF WIJN»T-NUT«Rodzaj iały ocynk (ZP) lub naturalny kolor stali. ST = grubość kołnierza Wbijana. Z zaczepami ST ST Wyk. M4 5 mm Ø6,5 mm 0,8 mm ZP M5 8 mm Ø6,5 mm 0,8 mm ZP M6 8 mm Ø7,5 mm 1,2 mm ZP M6 11 mm Ø7,5 mm 1,2 mm ZP M6 15 mm Ø7,5 mm 1,2 mm ZP M8 10 mm Ø9,5 mm 1,2 mm ZP M8 15 mm Ø9,5 mm 1,5 mm Naturalny M10 11 mm Ø9,5 mm 1,5 mm ZP M10 16 mm Ø11,75 mm 1,6 mm ZP NRZĘDZIE DO MONTŻU MUF WKRĘNYH Do gwintu M M M

68 MUFY MOSIĘŻN MUF WIJN»EXPNSION«Rodzaj Mosiądz Mosiądz natural Wbijana. Z plastikową kulką lub bez Rodzaj M4 7,5 mm 5,5 mm ez kulki M4 10 mm 5,5 mm ez kulki M6 11,5 mm 8 mm ez kulki M6 11,5 mm 8 mm Z kulką NYLONOW MUF WIJN»N«Rodzaj iały nylon Wbijana. ez kołnierza. Nieprzelotowa Kolor M4 10 mm Ø8 mm iały M6 10 mm Ø8 mm iały M6 11 mm Ø10 mm iały M6 13 mm Ø10 mm iały M6 20 mm Ø10 mm iały NYLONOW MUF WIJN»STRIPS«Rodzaj iały nylon Wbijana. Z radełkowanym kołnierzem. Dostępne w paskach po 24 szt. Kolor M6 11 mm Ø10 mm iały M6 13 mm Ø10 mm iały NYLONOW, WIJN MUF ROZPRĘŻN Rodzaj iały nylon Wbijana. Dostępne w paskach po 30 szt. Kolor Ø 3 mm 11,5 mm Ø5,5 mm iały

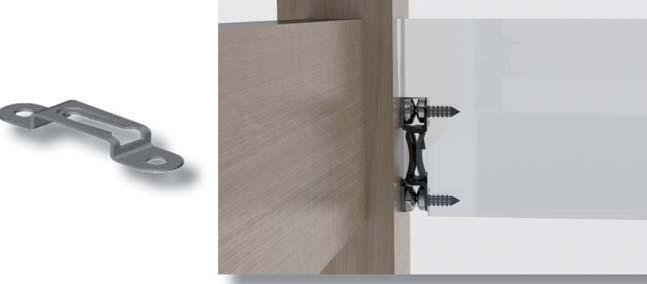

69 ZŁĄZ "INVISIO" Opatentowany System "INVISIO" ma wiele zastosowań. Może być używany do montażu szafek, krzeseł, mebli wyposażenia sklepów itp. Konstruktorom przyświecały trzy podstawowe idee: uzyskanie mocnego, stabilnego połączenia, które nie spowoduje pękania łączonych materiałów, a także nie ulegnie rozluźnieniu podczas eksploatacji, zapewnić montaż i demontaż bez używania specjalistycznych narzędzi, skonstruować połączenie całkowicie niewidoczne. hronione patentami w US, Kanadzie, Unii Europejskiej, Turcji i hinach W Systemie "INVISIO" wykorzystano właściwości stali sprężynowiej. Montaż następuje poprzez wsunięcie śrub w wycięcia specjalnie ukształtowanych klipsów. Docisk elementów został uzyskany dzięki stałemu napięciu stali sprężynowej. 69

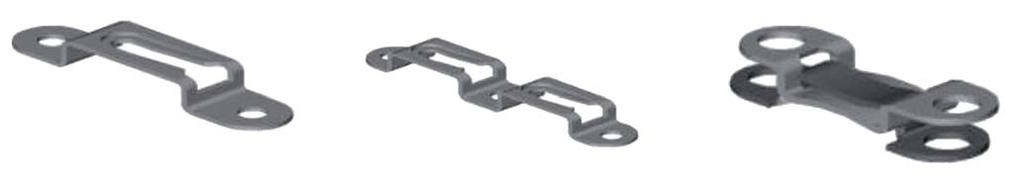

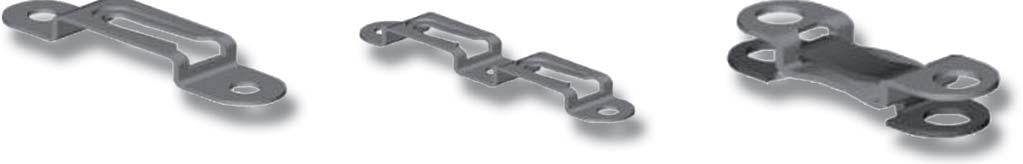

70 SYSTEM "INVISIO" - KESORI Klips pojedynczy Klips podwójny Klips stabilizujący Klips bez blokady Klips z zatrzaskiem Klips z blokadą otwarcia - w celu rozpięcia należy podważyć zapadkę Klips przelotowy KLIPSY STILIZUJĄE Klips z blokadą - w celu rozpięcia należy podważyć zapadkę Klips bez blokady Klips przelotowy 70

71 SYSTEM "INVISIO" - KLIPSY NR 1763 ez blokady (L x W x D) 60,3 x 13,3 x 7,32 mm NR 2032 Otwory montażowe 32 mm ez blokady. Do płyty 14 mm (L x W x D) 41,8 x 10 x 9,7 mm NR 2075 Klips stabilizujący, męski Do płyty 14 mm i grubszych (L x W x D) 42,5 x 10 x 13,97 mm NR 2076 Klips stabilizujący, żeński Do płyty 14 mm i grubszych (L x W x D) 42,5 x 10 x 13,97 mm NR 2077 Klips stabilizujący z zatrzaskiem Do płyty 14 mm i grubszych (L x W x D) 42,5 x 10 x 13,97 mm NR 4031 Otwory montażowe 32 mm Klips stabilizujący. Do płyty 16 mm (L x W x D) 42,5 x 11 x 11,13 mm NR 4032 Otwory montażowe 32 mm Klips bez blokady. Do płyty 16 mm (L x W x D) 42,5 x 11 x 11,13 mm NR 4034 Otwory montażowe 32 mm Klips z blokadą. Do płyty 16 mm (L x W x D) 42,5 x 11 x 11,13 mm NR 4035 Otwory montażowe 32 mm Klips z zatrzaskiem. Do płyty 16 mm (L x W x D) 42,5 x 11 x 11,13 mm NR 4060 Klips bez blokady (L x W x D) 62,7 x 10,8 x 8,26 mm NR 4061 Klips bez blokady (L x W x D) 62,7 x 12,3 x 8,26 mm NR 4062 Klips bez blokady (L x W x D) 62,7 x 10,8 x 8,26 mm

72 SYSTEM "INVISIO" - KLIPSY NR 4063 Klips z zatrzaskiem (L x W x D) 62,7 x 12,3 x 8,26 mm NR 5031 Otwory montażowe 32 mm Klips z blokadą (L x W x D) 42,5 x 13,3 x 11 mm NR 5032 Otwory montażowe 32 mm Klips bez blokady (L x W x D) 42,5 x 13,3 x 11 mm NR 5032 Otwory montażowe 32 mm Klips z zatrzaskiem (L x W x D) 42,5 x 13,3 x 11 mm NR 5033 Otwory montażowe 32 mm Klips bez blokady (L x W x D) 74,5 x 13,3 x 11,13 mm NR 5034 Otwory montażowe 32 mm Klips z blokadą i bez blokady (L x W x D) 74,5 x 13,3 x 11,13 mm NR 5035 Otwory montażowe 32 mm Klips z zatrzaskiem i bez blokady (L x W x D) 74,5 x 13,3 x 11,13 mm NR ,4 x 25,4 mm Kołek rozprężny 6,4 x 9 mm 6,4 x 16,5 mm NR 5053 Kołek rozprężny 8 x 35 mm 8 x 10,2 mm 8 x 21,6 mm NR 5075 Klips stabilizujący męski Do płyty 19 mm i grubszych (L x W x D) 42,5 x 13,3 x 12,07 mm NR 5076 Klips stabilizujący żeński Do płyty 19 mm i grubszych (L x W x D) 42,5 x 13,3 x 12,07 mm

73 SYSTEM "INVISIO" - WKRĘTY NR 1020 Do x 11 mm NR 1065 Do paneli drewnianych 16 mm 4 x 13 mm NR 1165 Do paneli drewnianych 19 mm 4 x 16 mm NR 2053 Otwór Ø5 mm 5 x 10 mm NR 2055 Otwór Ø5 mm 5 x 13 mm NR 2155 Otwór Ø5 mm 5 x 16 mm NR MT x 11 mm NR MT x 11 mm NR MT x 16 mm

74 SYSTEM "INVISIO" - WKRĘTY NR 5067 Do paneli drewnianych 13 mm 4 x 11 mm NR 5068 Do paneli drewnianych 35 mm 4 x 32 mm NR 5069 Do paneli drewnianych 29 mm 4 x 25 mm NR 5070 Do paneli drewnianych 25 mm 4 x 22 mm NR 6068 Do paneli drewnianych 35 mm 5 x 32 mm NR 6069 Do paneli drewnianych 25 mm 5 x 12 mm SYSTEM "INVISIO" - KOŁKI SZYKIEGO MONTŻU NR 5057 zęść żeńska 8 x 32 mm NR 5056 zęść męska 5 x 12 mm

75 SYSTEM "INVISIO" - WKRĘTY WKRĘT Z PŁSKĄ KOŃÓWKĄ Otwór Ø5 mm Nr Długość ,7 mm mm Lenght Długość WKRĘT Z PUNKTOWĄ KOŃÓWKĄ Otwór Ø5 mm Nr Długość ,9 mm Lenght Długość MUF Z GWINTEM WEWNĘTRZNYM M4 Otwór Ø5 mm Nr Długość mm Lenght Długość ŚRU Z GWINTEM M4 Nr Długość mm mm Lenght Długość KLIPS POJEDYNZY SYSTEM "INVISIO" - KESORI 42,5 11,1 Nr Opis Przelotowy ez zatrzasku Z zatrzaskiem Z blokadą Przelotowy Z zatrzaskiem ez zatrzasku Z blokadą Panel 16 mm 16 mm 16 mm 16 mm 19 mm 19 mm 19 mm 19 mm 11 mm 11 mm 11 mm 11 mm 13,3 mm 13,3 mm 13,3 mm 13,3 mm 21, ,9 15,9 42,5 KLIPS Nr Opis Męski bez zatrzasku Żeński bez zatrzasku Żeński z blokadą Męski przelotowy Żeński przelotowy Męski z zatrzaskiem Żeński z zatrzaskiem Męski bez zatrzasku Żeński bez zatrzasku Panel 16 mm 16 mm 16 mm 16 mm 19 mm 19 mm 19 mm 19 mm 19 mm 12,7 mm 12,7 mm 12,7 mm 11 mm 13,3 mm 13,3 mm 13,3 mm 13,3 mm 13,3 mm 14 mm 14 mm 14 mm 12,1 mm 12,1 mm 12,1 mm 12,1 mm 12,1 mm 12,1 mm 32 75

76 SYSTEM "INVISIO" - KESORI 42,5 KLIPS PODWÓJNY Nr Opis ez zatrzasku Z blokadą Z zatrzaskiem Przelotowy Przelotowy z blokadą ez zatrzasku Z zatrzaskiem Z blokadą Przelotowy Przelotowy z blokadą Panel 16 mm 16 mm 16 mm 16 mm 16 mm 19 mm 19 mm 19 mm 19 mm 19 mm 11 mm 11 mm 11 mm 11 mm 11 mm 13,3 mm 13,3 mm 13,3 mm 13,3 mm 13,3 mm 11,1 53,1 21,1 42, ,9 SYSTEM "INVISIO" - KOŁKI SZYKIEGO MONTŻU 40 (1 5/8 ) Do otworu For Ø5 Ø5 hole 12 (1/2 ) 31 (1 1/4 ) For Ø8 Do otworu Ø8 hole zęść Male męska bolt surface Female zęść żeńska dowel end grain KOŁKI ROZPRĘŻNE ØF KOŁKI ROZPRĘŻNE Nr Opis Kołek rozprężny Kołek rozprężny Kołek rozprężny Kołek rozprężny natynkowy Kołek rozprężny natynkowy E 25,4 mm 34,9 mm 31,8 mm 29,0 mm 15,9 mm F 6,4 mm 8,0 mm 10,5/11 mm 10,5/11 mm 10,5/11 mm E 76

77 SYSTEM "INVISIO" - KESORI 6 x 25 mm 8 x 35 mm 10 x 32 mm KOŁKI ROZPRĘŻNE sprężynowa Instalowanie Za pomocą wiercenia Tworzy bardzo mocne połączenie Zastosowanie Meble, wyposażenie wnętrz, meble sklepowe Ø7 Ø8,8 Ø11, Drill Otwór hole Ø6 Ø6 mm mm Drill Otwór hole Ø8 Ø8 mm mm Drill Otwór hole Ø10 Ø10 mm mm SYSTEM "INVISIO" - KOŁKI SZYKIEGO MONTŻU KOŁKI SZYKIEGO MONTŻU Zastosowanie Meble, wyposażenie wnętrz, meble sklepowe 36 nchorbolt Do for otworu drill hole Ø5 Ø5 mm 30 Plastic dowel Do for otworu drill hole Ø8 Ø8 mm 7,5 Ø5 Ø8 77

78 SYSTEM "INVISIO" - KESORI ZŁĄZE DO MONTŻU SZFEK, NIEOROTOWY, STL SPRĘŻYNOW L Ø5,5 8 L Ø5,5 8 SYSTEM "INVISIO" - KESORI ZŁĄZE DO RMEK L Ø5,5 L Ø5,5 8 Głębokość frezowania T Szerokość frezowania Długość frezowania L Grubość paneli Odległość otworów 2075/76/77 14 mm 10 mm 42 mm 16 mm 32 mm 5075/76/77 12 mm 13,5 mm 42 mm 19 mm 32 mm Montaż Przykręcane za pomocą wkrętów Ø4,5 mm (długość do wyboru) Wymaga wycięcia w panelach np. frezowania Zalety rak rotacji, niewidoczne, samozaciskające się, możliwy demontaż Zapobiega obracaniu się części mebli, których wysokość jest nawet 50 mm Zastosowanie Lite drewno, panele drewniane, materiały kompozytowe od 16 mm grubości 78

79 SYSTEM "INVISIO" - PRZYKŁD MONTŻU 79

80 SYSTEM "INVISIO" - PRZYKŁD MONTŻU 80

81 SYSTEM "INVISIO" - PRZYKŁD MONTŻU 81

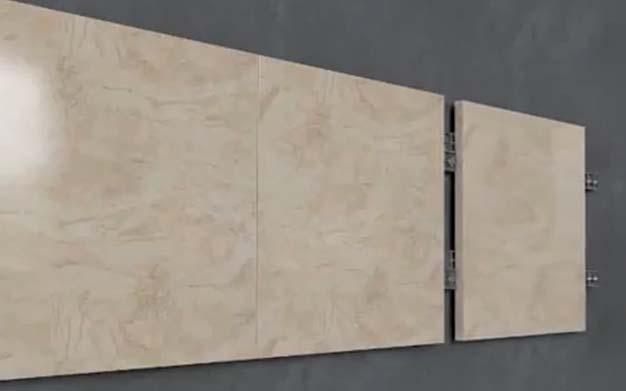

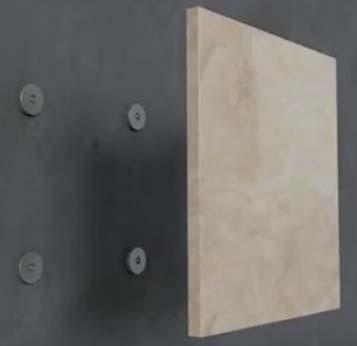

82 MOOWNI DO PNELI ŚIENNYH Zastosowanie System do mocowania paneli na ścianach i do sufitu (z HPL, PV i drewna). Pozwala na łatwy montaż i demontaż płyty, bez użycia narzędzi. Może być stosowany do cienkich paneli o strukturze plastra miodu. Po zamontowaniu elementy nie są widoczne. Udźwig: 5 kg na komplet Wykonanie: szare PV Mocowanie: za pomocą śrub Ø5 mm lub kleju : zęść męska zęść żeńska Znacznik Stabilizator zęść męska zęść żeńska 20,5 7,5 20,5 8 20,5 Ø17,5 20,5 Ø5 Ø Ø27,9 Znacznik Stabilizator 10,2 6,4 90 Ø26,6 Ø Ø mm Sposób użycia stabilizatora 8 mm Instrukcja montażu Ø5 mm Przykręcamy część żeńską do ściany Wpinamy znacznik do części żeńskiej Przykładając panel do ściany, dociskając odznaczamy punkty montażowe części męskiej Zaznaczony punk montażu części męskiej Odpinamy znacznik, montujemy element męski do panelu 4 Ø5 mm 82
