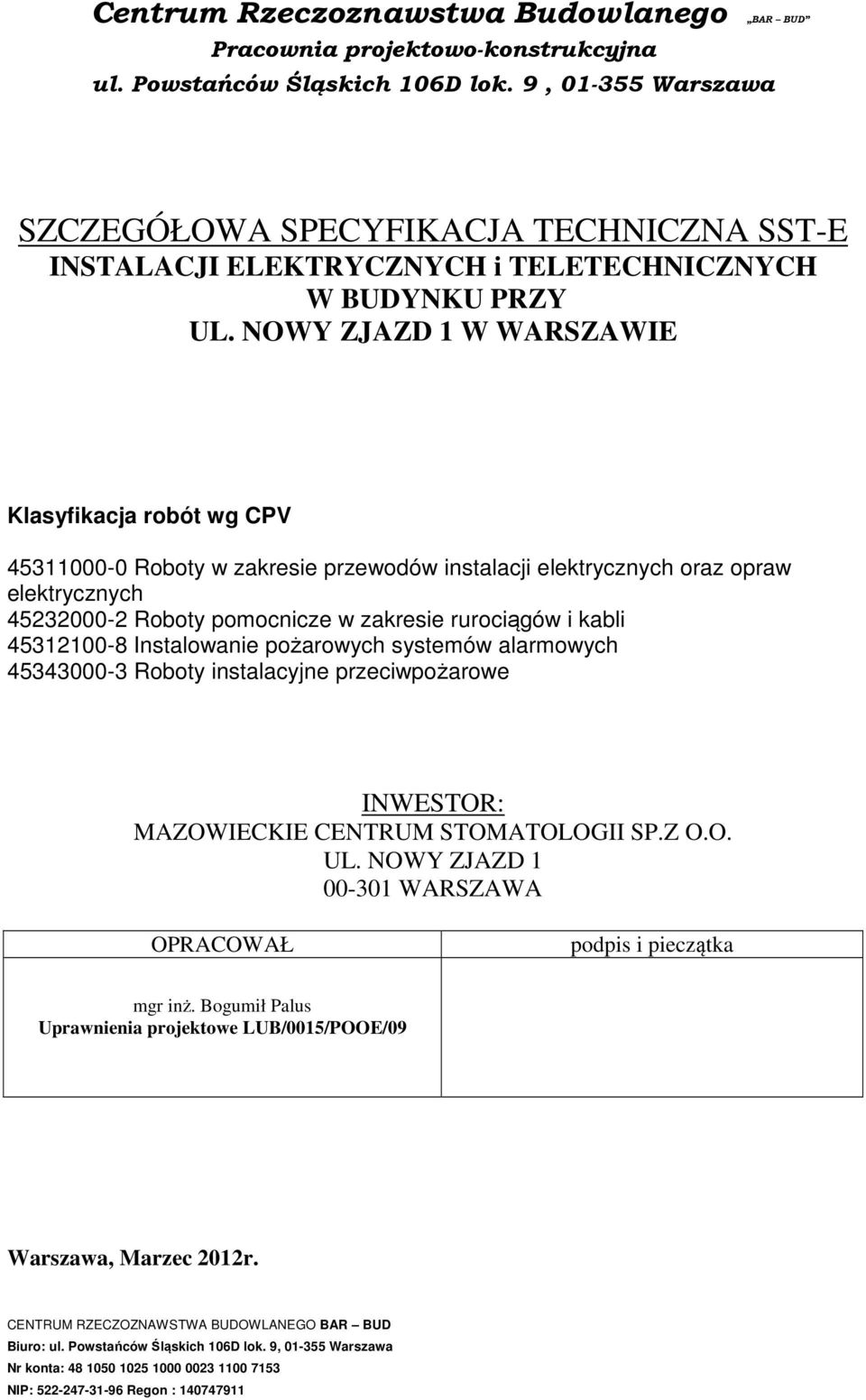

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST-E INSTALACJI ELEKTRYCZNYCH i TELETECHNICZNYCH W BUDYNKU PRZY UL. NOWY ZJAZD 1 W WARSZAWIE Klasyfikacja robót wg CPV Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych Roboty pomocnicze w zakresie rurociągów i kabli Instalowanie pożarowych systemów alarmowych Roboty instalacyjne przeciwpożarowe INWESTOR: MAZOWIECKIE CENTRUM STOMATOLOGII SP.Z O.O. UL. NOWY ZJAZD WARSZAWA OPRACOWAŁ podpis i pieczątka mgr inż. Bogumił Palus Uprawnienia projektowe LUB/0015/POOE/09 Warszawa, Marzec 2012r. CENTRUM RZECZOZNAWSTWA BUDOWLANEGO BAR BUD

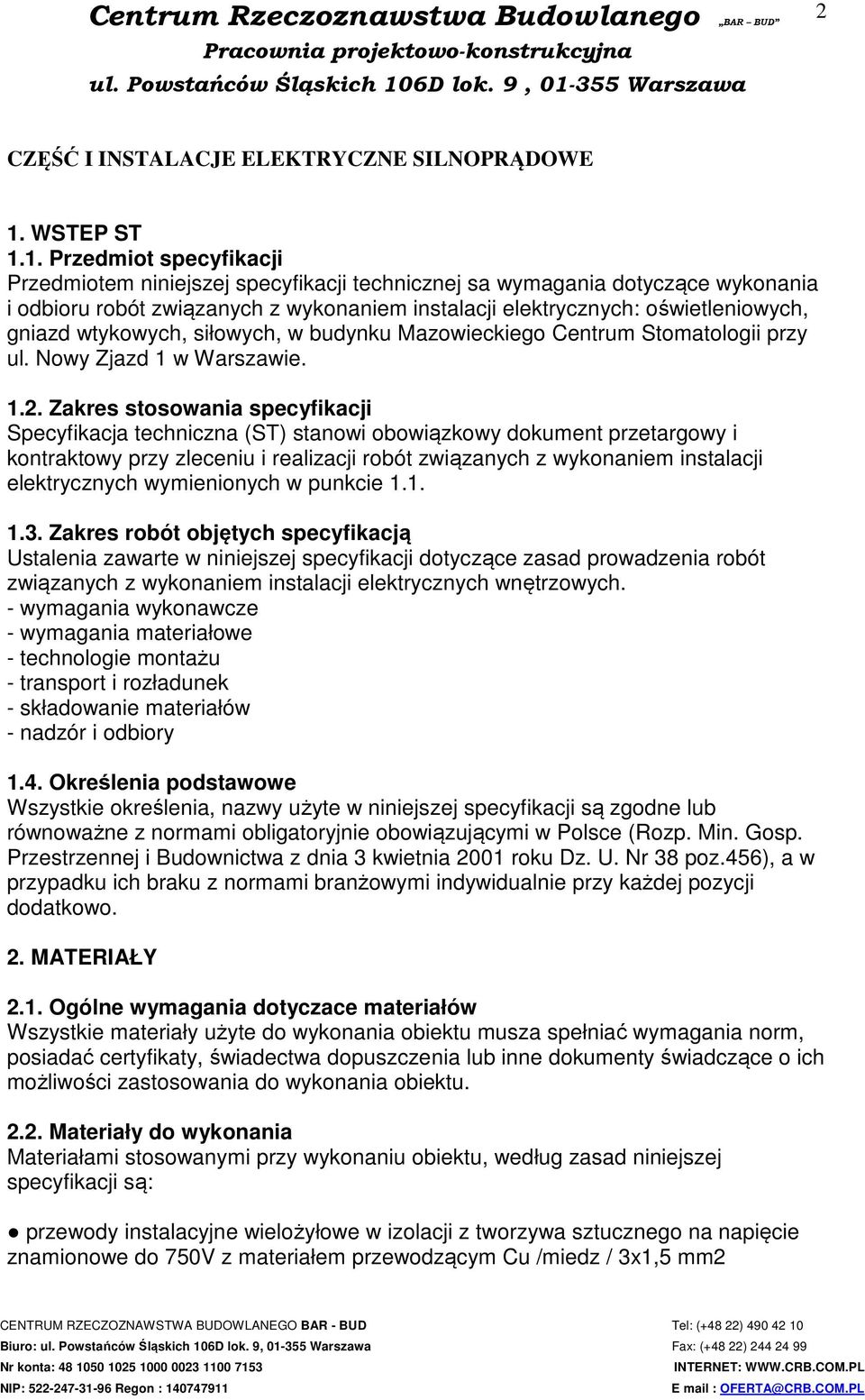

2 2 CZĘŚĆ I INSTALACJE ELEKTRYCZNE SILNOPRĄDOWE 1. WSTEP ST 1.1. Przedmiot specyfikacji Przedmiotem niniejszej specyfikacji technicznej sa wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji elektrycznych: oświetleniowych, gniazd wtykowych, siłowych, w budynku Mazowieckiego Centrum Stomatologii przy ul. Nowy Zjazd 1 w Warszawie Zakres stosowania specyfikacji Specyfikacja techniczna (ST) stanowi obowiązkowy dokument przetargowy i kontraktowy przy zleceniu i realizacji robót związanych z wykonaniem instalacji elektrycznych wymienionych w punkcie Zakres robót objętych specyfikacją Ustalenia zawarte w niniejszej specyfikacji dotyczące zasad prowadzenia robót związanych z wykonaniem instalacji elektrycznych wnętrzowych. - wymagania wykonawcze - wymagania materiałowe - technologie montażu - transport i rozładunek - składowanie materiałów - nadzór i odbiory 1.4. Określenia podstawowe Wszystkie określenia, nazwy użyte w niniejszej specyfikacji są zgodne lub równoważne z normami obligatoryjnie obowiązującymi w Polsce (Rozp. Min. Gosp. Przestrzennej i Budownictwa z dnia 3 kwietnia 2001 roku Dz. U. Nr 38 poz.456), a w przypadku ich braku z normami branżowymi indywidualnie przy każdej pozycji dodatkowo. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczace materiałów Wszystkie materiały użyte do wykonania obiektu musza spełniać wymagania norm, posiadać certyfikaty, świadectwa dopuszczenia lub inne dokumenty świadczące o ich możliwości zastosowania do wykonania obiektu Materiały do wykonania Materiałami stosowanymi przy wykonaniu obiektu, według zasad niniejszej specyfikacji są: przewody instalacyjne wielożyłowe w izolacji z tworzywa sztucznego na napięcie znamionowe do 750V z materiałem przewodzącym Cu /miedz / 3x1,5 mm2 2

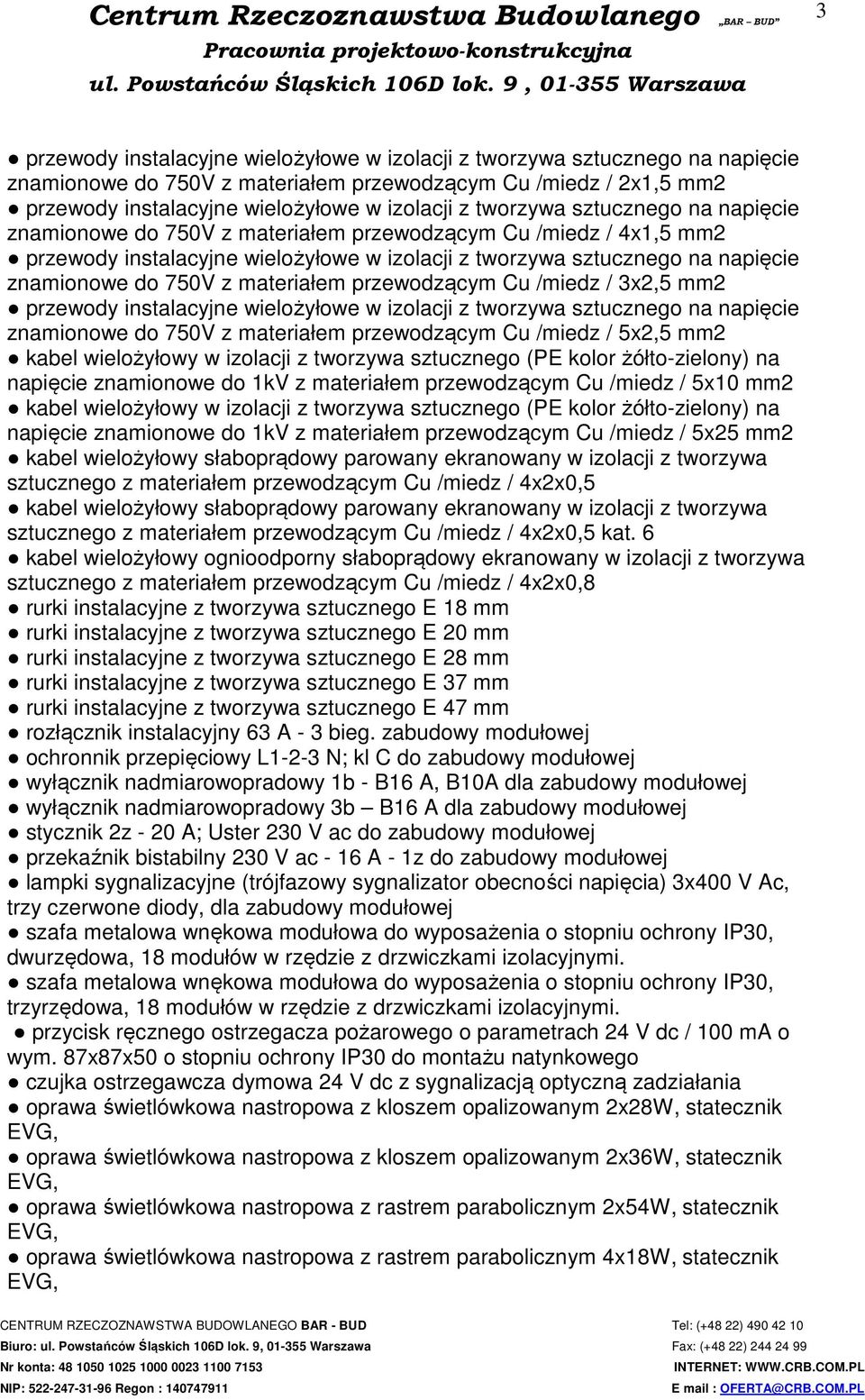

3 3 przewody instalacyjne wielożyłowe w izolacji z tworzywa sztucznego na napięcie znamionowe do 750V z materiałem przewodzącym Cu /miedz / 2x1,5 mm2 przewody instalacyjne wielożyłowe w izolacji z tworzywa sztucznego na napięcie znamionowe do 750V z materiałem przewodzącym Cu /miedz / 4x1,5 mm2 przewody instalacyjne wielożyłowe w izolacji z tworzywa sztucznego na napięcie znamionowe do 750V z materiałem przewodzącym Cu /miedz / 3x2,5 mm2 przewody instalacyjne wielożyłowe w izolacji z tworzywa sztucznego na napięcie znamionowe do 750V z materiałem przewodzącym Cu /miedz / 5x2,5 mm2 kabel wielożyłowy w izolacji z tworzywa sztucznego (PE kolor żółto-zielony) na napięcie znamionowe do 1kV z materiałem przewodzącym Cu /miedz / 5x10 mm2 kabel wielożyłowy w izolacji z tworzywa sztucznego (PE kolor żółto-zielony) na napięcie znamionowe do 1kV z materiałem przewodzącym Cu /miedz / 5x25 mm2 kabel wielożyłowy słaboprądowy parowany ekranowany w izolacji z tworzywa sztucznego z materiałem przewodzącym Cu /miedz / 4x2x0,5 kabel wielożyłowy słaboprądowy parowany ekranowany w izolacji z tworzywa sztucznego z materiałem przewodzącym Cu /miedz / 4x2x0,5 kat. 6 kabel wielożyłowy ognioodporny słaboprądowy ekranowany w izolacji z tworzywa sztucznego z materiałem przewodzącym Cu /miedz / 4x2x0,8 rurki instalacyjne z tworzywa sztucznego E 18 mm rurki instalacyjne z tworzywa sztucznego E 20 mm rurki instalacyjne z tworzywa sztucznego E 28 mm rurki instalacyjne z tworzywa sztucznego E 37 mm rurki instalacyjne z tworzywa sztucznego E 47 mm rozłącznik instalacyjny 63 A - 3 bieg. zabudowy modułowej ochronnik przepięciowy L1-2-3 N; kl C do zabudowy modułowej wyłącznik nadmiarowopradowy 1b - B16 A, B10A dla zabudowy modułowej wyłącznik nadmiarowopradowy 3b B16 A dla zabudowy modułowej stycznik 2z - 20 A; Uster 230 V ac do zabudowy modułowej przekaźnik bistabilny 230 V ac - 16 A - 1z do zabudowy modułowej lampki sygnalizacyjne (trójfazowy sygnalizator obecności napięcia) 3x400 V Ac, trzy czerwone diody, dla zabudowy modułowej szafa metalowa wnękowa modułowa do wyposażenia o stopniu ochrony IP30, dwurzędowa, 18 modułów w rzędzie z drzwiczkami izolacyjnymi. szafa metalowa wnękowa modułowa do wyposażenia o stopniu ochrony IP30, trzyrzędowa, 18 modułów w rzędzie z drzwiczkami izolacyjnymi. przycisk ręcznego ostrzegacza pożarowego o parametrach 24 V dc / 100 ma o wym. 87x87x50 o stopniu ochrony IP30 do montażu natynkowego czujka ostrzegawcza dymowa 24 V dc z sygnalizacją optyczną zadziałania oprawa świetlówkowa nastropowa z kloszem opalizowanym 2x28W, statecznik EVG, oprawa świetlówkowa nastropowa z kloszem opalizowanym 2x36W, statecznik EVG, oprawa świetlówkowa nastropowa z rastrem parabolicznym 2x54W, statecznik EVG, oprawa świetlówkowa nastropowa z rastrem parabolicznym 4x18W, statecznik EVG, 3

4 4 oprawa świetlówkowa do sufitów podwieszanych 60x60, z kloszem mlecznym 4x18W, statecznik EVG, oprawa świetlówkowa podszafkowa regulowana, z kloszem 1x24W, statecznik EVG, oprawa świetlówkowa systemowa zwieszakowa 1x21W, statecznik EVG, oprawa typu downlight do sufitów podwieszanych na świetlówki kompaktowe 2x18W, statecznik EVG, elektroinwerter o czasie podtrzymania 3h do opraw na świetlówki kompaktowe do 58W. oprawa ewakuacyjna 8W jednostronna 3h do montażu naściennego z autotestem. łącznik klawiszowy z tworzywa sztucznego podtynkowy 1b; 16 A; 250 V; stopień ochrony IP20 łącznik klawiszowy z tworzywa sztucznego podtynkowy szczelny 1b; 16 A; 250 V; stopień ochrony IP44 łącznik klawiszowy z tworzywa sztucznego podtynkowy świecznikowy 16 A; 250V; stopień ochrony IP20 łącznik klawiszowy z tworzywa sztucznego podtynkowy świecznikowy szczelny 16 A; 250 V; stopień ochrony IP44 przycisk światło podtynkowy 1b; 16 A; 250 V; stopień ochrony IP20 gniazdo wtykowe podtynkowe 16A/Z; stopień ochrony IP20 gniazdo wtykowe podtynkowe szczelne 16 A/Z; stopień ochrony IP44 gniazdo wtykowe podtynkowe 16A/Z Data; IP20 gniazdo wtykowe podtynkowe 1xRJ45; IP20 ramka osłonowa 2-krotna z tworzywa sztucznego ramka osłonowa 3-krotna z tworzywa sztucznego ramka osłonowa 4-krotna z tworzywa sztucznego ramka osłonowa 5-krotna z tworzywa sztucznego puszki instalacyjne podtynkowe końcowe PK60 pojedyncze z tworzywa sztucznego; stopień ochrony IP20 puszki instalacyjne podtynkowe PK60 do zestawów z tworzywa sztucznego; stopień ochrony IP20 puszki instalacyjne podtynkowe 4-wylot. z tworzywa sztucznego; IP20 puszki instalacyjne podtynkowe 4-wylot. szczelne z tworzywa sztucznego; IP20 puszki instalacyjne natynkowe 4-wylot. z tworzywa sztucznego; stopień ochrony IP54 puszki instalacyjne natynkowe 4-wylot. szczelne z tworzywa sztucznego; stopień ochrony IP54 obchwyty na rury korytka kablowe stalowe, perforowane, ocynkowane o wymiarach szer.300 mm wysięgnik wzmocniony, stalowy, ocynkowany, dł. 300 mm końcówki kablowe oznaczniki kołki rozporowe koszulki izolacyjne. 4

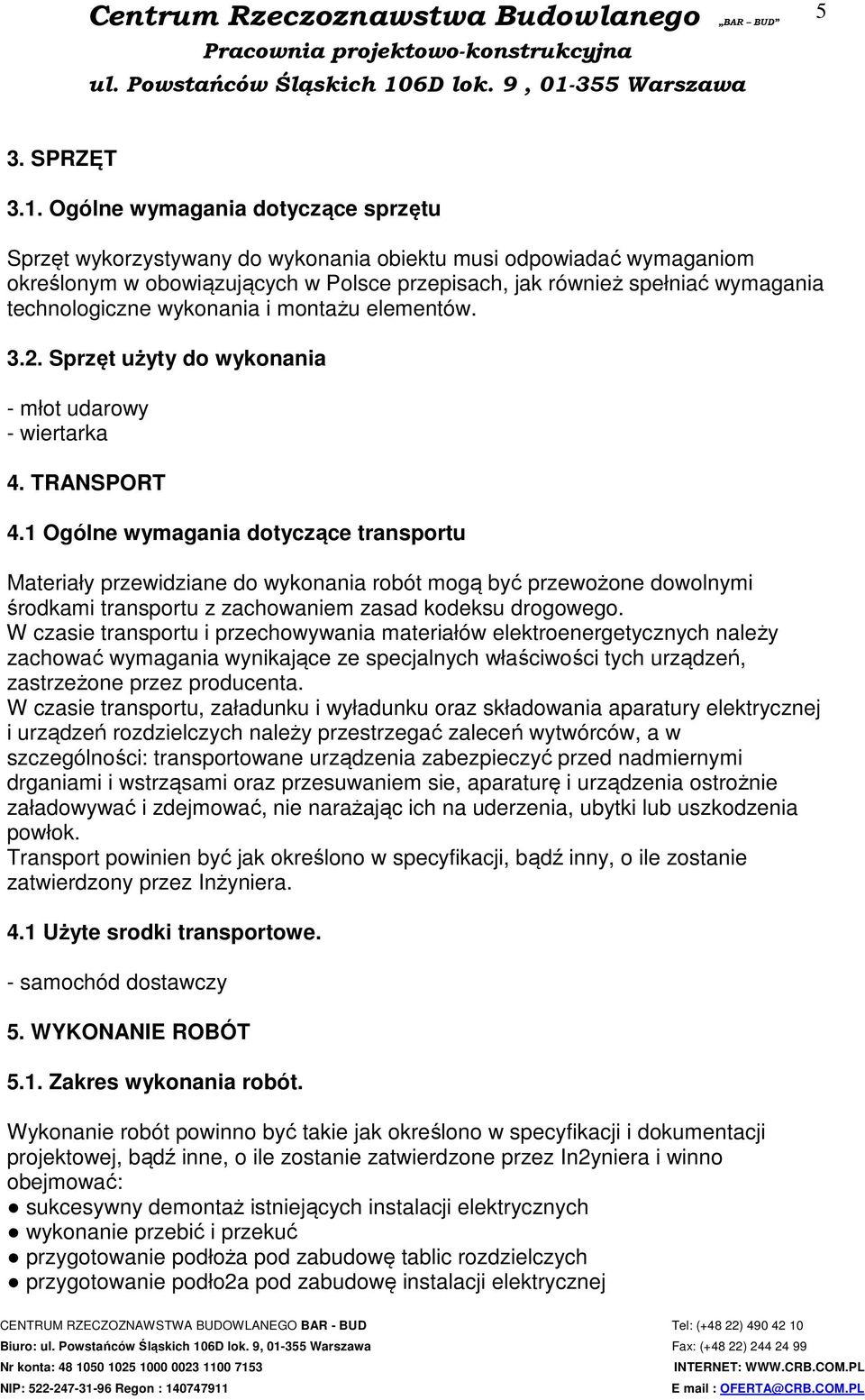

5 5 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Sprzęt wykorzystywany do wykonania obiektu musi odpowiadać wymaganiom określonym w obowiązujących w Polsce przepisach, jak również spełniać wymagania technologiczne wykonania i montażu elementów Sprzęt użyty do wykonania - młot udarowy - wiertarka 4. TRANSPORT 4.1 Ogólne wymagania dotyczące transportu Materiały przewidziane do wykonania robót mogą być przewożone dowolnymi środkami transportu z zachowaniem zasad kodeksu drogowego. W czasie transportu i przechowywania materiałów elektroenergetycznych należy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeżone przez producenta. W czasie transportu, załadunku i wyładunku oraz składowania aparatury elektrycznej i urządzeń rozdzielczych należy przestrzegać zaleceń wytwórców, a w szczególności: transportowane urządzenia zabezpieczyć przed nadmiernymi drganiami i wstrząsami oraz przesuwaniem sie, aparaturę i urządzenia ostrożnie załadowywać i zdejmować, nie narażając ich na uderzenia, ubytki lub uszkodzenia powłok. Transport powinien być jak określono w specyfikacji, bądź inny, o ile zostanie zatwierdzony przez Inżyniera. 4.1 Użyte srodki transportowe. - samochód dostawczy 5. WYKONANIE ROBÓT 5.1. Zakres wykonania robót. Wykonanie robót powinno być takie jak określono w specyfikacji i dokumentacji projektowej, bądź inne, o ile zostanie zatwierdzone przez In2yniera i winno obejmować: sukcesywny demontaż istniejących instalacji elektrycznych wykonanie przebić i przekuć przygotowanie podłoża pod zabudowę tablic rozdzielczych przygotowanie podło2a pod zabudowę instalacji elektrycznej 5

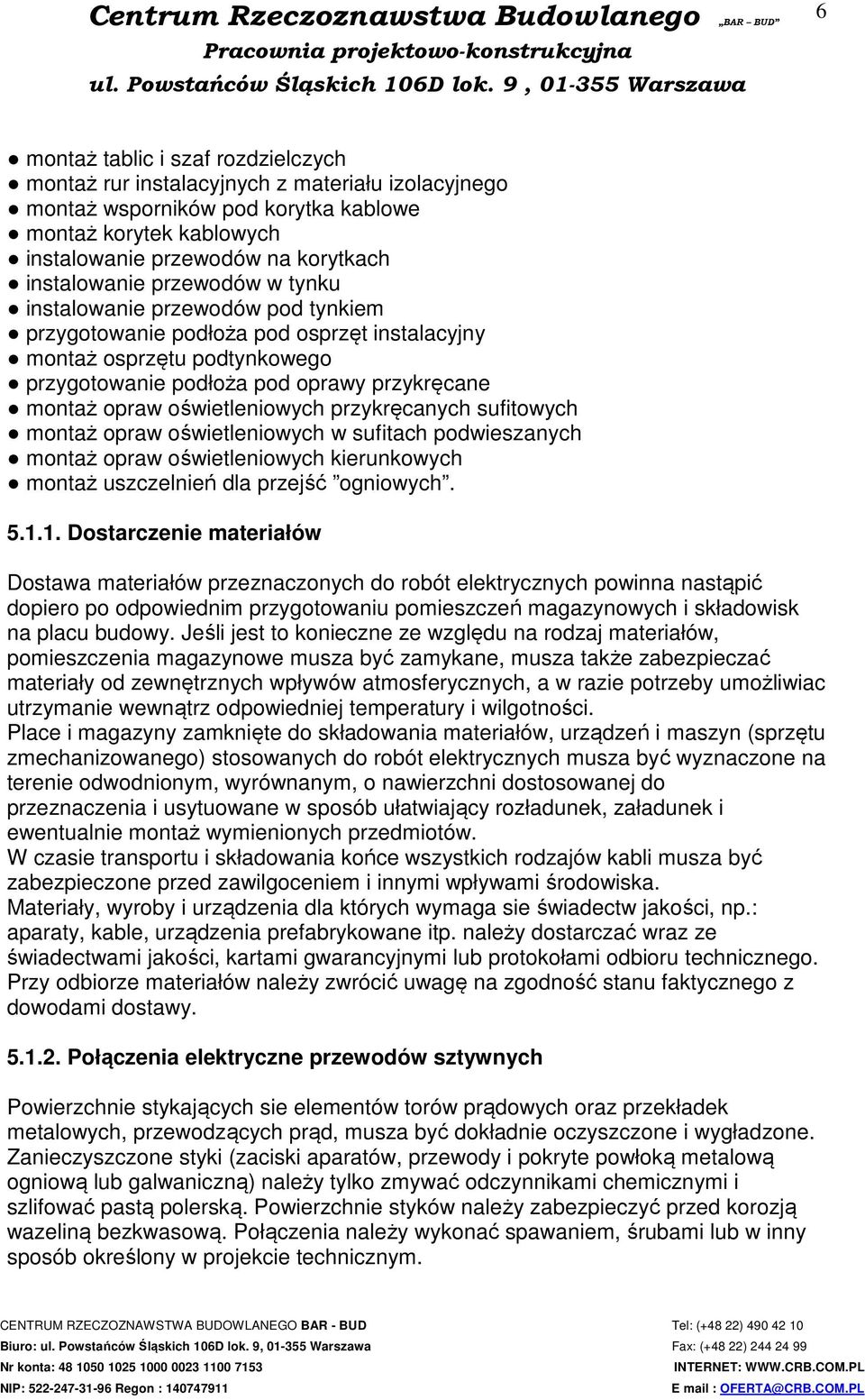

6 6 montaż tablic i szaf rozdzielczych montaż rur instalacyjnych z materiału izolacyjnego montaż wsporników pod korytka kablowe montaż korytek kablowych instalowanie przewodów na korytkach instalowanie przewodów w tynku instalowanie przewodów pod tynkiem przygotowanie podłoża pod osprzęt instalacyjny montaż osprzętu podtynkowego przygotowanie podłoża pod oprawy przykręcane montaż opraw oświetleniowych przykręcanych sufitowych montaż opraw oświetleniowych w sufitach podwieszanych montaż opraw oświetleniowych kierunkowych montaż uszczelnień dla przejść ogniowych Dostarczenie materiałów Dostawa materiałów przeznaczonych do robót elektrycznych powinna nastąpić dopiero po odpowiednim przygotowaniu pomieszczeń magazynowych i składowisk na placu budowy. Jeśli jest to konieczne ze względu na rodzaj materiałów, pomieszczenia magazynowe musza być zamykane, musza także zabezpieczać materiały od zewnętrznych wpływów atmosferycznych, a w razie potrzeby umożliwiac utrzymanie wewnątrz odpowiedniej temperatury i wilgotności. Place i magazyny zamknięte do składowania materiałów, urządzeń i maszyn (sprzętu zmechanizowanego) stosowanych do robót elektrycznych musza być wyznaczone na terenie odwodnionym, wyrównanym, o nawierzchni dostosowanej do przeznaczenia i usytuowane w sposób ułatwiający rozładunek, załadunek i ewentualnie montaż wymienionych przedmiotów. W czasie transportu i składowania końce wszystkich rodzajów kabli musza być zabezpieczone przed zawilgoceniem i innymi wpływami środowiska. Materiały, wyroby i urządzenia dla których wymaga sie świadectw jakości, np.: aparaty, kable, urządzenia prefabrykowane itp. należy dostarczać wraz ze świadectwami jakości, kartami gwarancyjnymi lub protokołami odbioru technicznego. Przy odbiorze materiałów należy zwrócić uwagę na zgodność stanu faktycznego z dowodami dostawy Połączenia elektryczne przewodów sztywnych Powierzchnie stykających sie elementów torów prądowych oraz przekładek metalowych, przewodzących prąd, musza być dokładnie oczyszczone i wygładzone. Zanieczyszczone styki (zaciski aparatów, przewody i pokryte powłoką metalową ogniową lub galwaniczną) należy tylko zmywać odczynnikami chemicznymi i szlifować pastą polerską. Powierzchnie styków należy zabezpieczyć przed korozją wazeliną bezkwasową. Połączenia należy wykonać spawaniem, śrubami lub w inny sposób określony w projekcie technicznym. 6

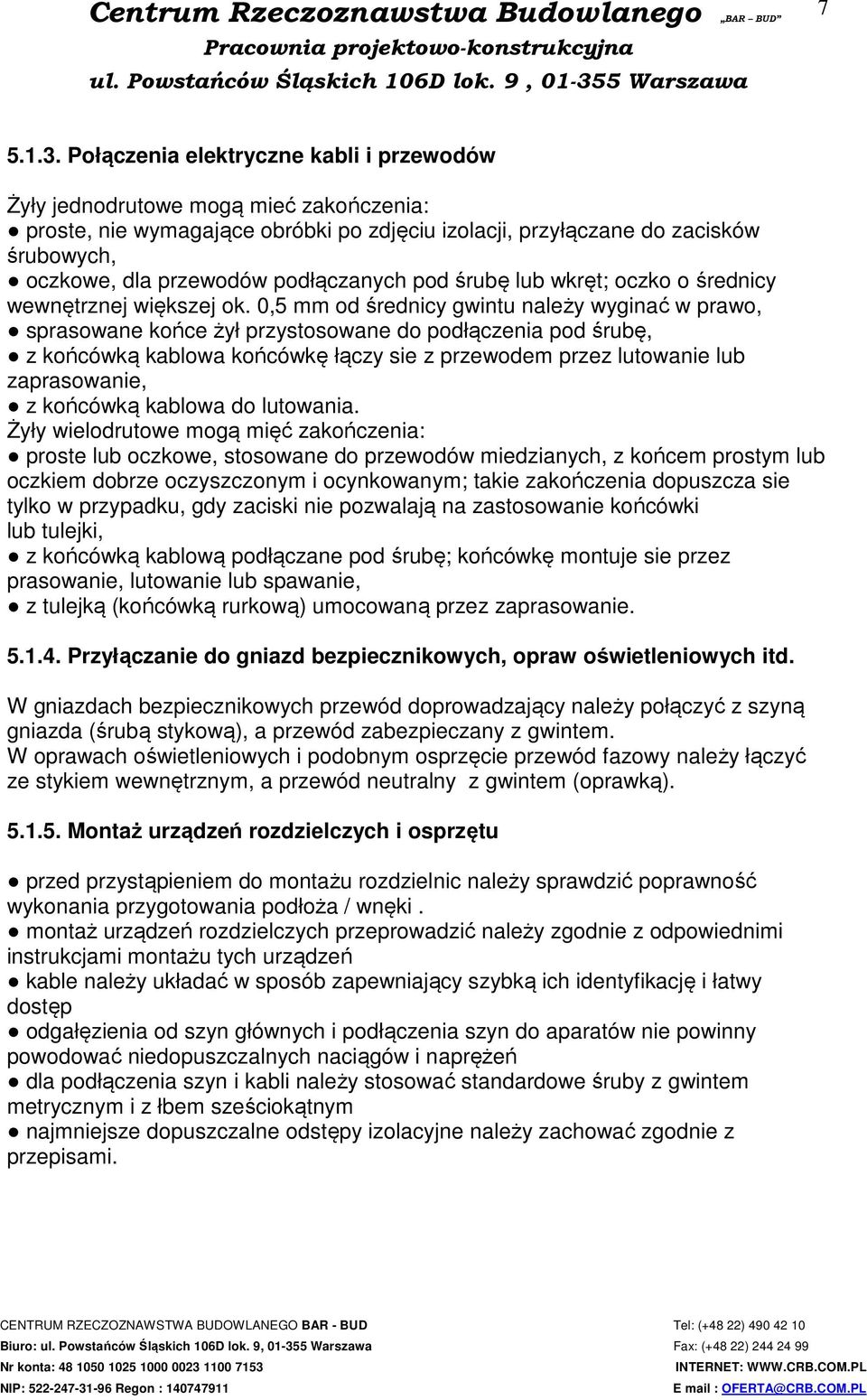

7 Połączenia elektryczne kabli i przewodów Żyły jednodrutowe mogą mieć zakończenia: proste, nie wymagające obróbki po zdjęciu izolacji, przyłączane do zacisków śrubowych, oczkowe, dla przewodów podłączanych pod śrubę lub wkręt; oczko o średnicy wewnętrznej większej ok. 0,5 mm od średnicy gwintu należy wyginać w prawo, sprasowane końce żył przystosowane do podłączenia pod śrubę, z końcówką kablowa końcówkę łączy sie z przewodem przez lutowanie lub zaprasowanie, z końcówką kablowa do lutowania. Żyły wielodrutowe mogą mięć zakończenia: proste lub oczkowe, stosowane do przewodów miedzianych, z końcem prostym lub oczkiem dobrze oczyszczonym i ocynkowanym; takie zakończenia dopuszcza sie tylko w przypadku, gdy zaciski nie pozwalają na zastosowanie końcówki lub tulejki, z końcówką kablową podłączane pod śrubę; końcówkę montuje sie przez prasowanie, lutowanie lub spawanie, z tulejką (końcówką rurkową) umocowaną przez zaprasowanie Przyłączanie do gniazd bezpiecznikowych, opraw oświetleniowych itd. W gniazdach bezpiecznikowych przewód doprowadzający należy połączyć z szyną gniazda (śrubą stykową), a przewód zabezpieczany z gwintem. W oprawach oświetleniowych i podobnym osprzęcie przewód fazowy należy łączyć ze stykiem wewnętrznym, a przewód neutralny z gwintem (oprawką) Montaż urządzeń rozdzielczych i osprzętu przed przystąpieniem do montażu rozdzielnic należy sprawdzić poprawność wykonania przygotowania podłoża / wnęki. montaż urządzeń rozdzielczych przeprowadzić należy zgodnie z odpowiednimi instrukcjami montażu tych urządzeń kable należy układać w sposób zapewniający szybką ich identyfikację i łatwy dostęp odgałęzienia od szyn głównych i podłączenia szyn do aparatów nie powinny powodować niedopuszczalnych naciągów i naprężeń dla podłączenia szyn i kabli należy stosować standardowe śruby z gwintem metrycznym i z łbem sześciokątnym najmniejsze dopuszczalne odstępy izolacyjne należy zachować zgodnie z przepisami. 7

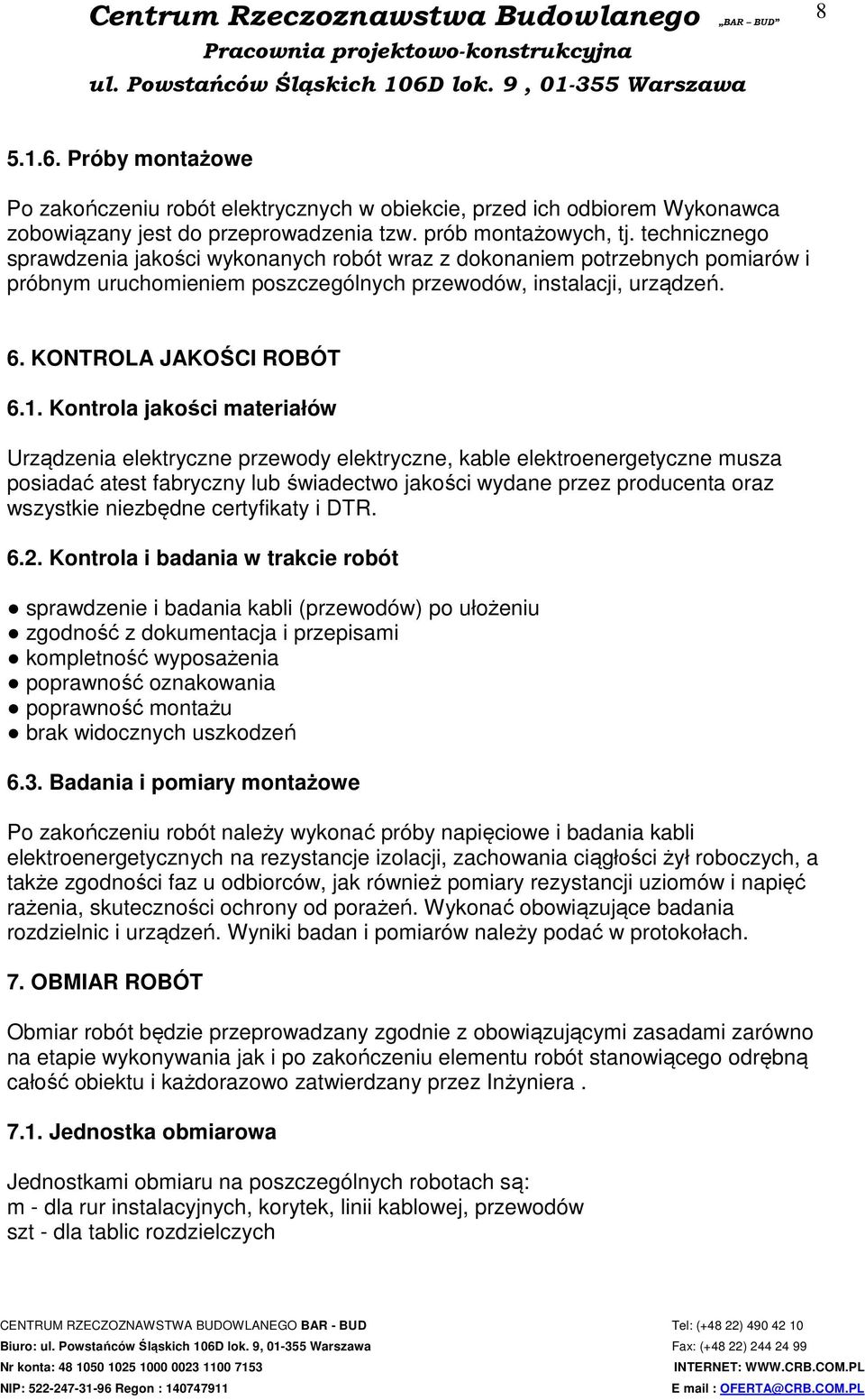

8 Próby montażowe Po zakończeniu robót elektrycznych w obiekcie, przed ich odbiorem Wykonawca zobowiązany jest do przeprowadzenia tzw. prób montażowych, tj. technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem potrzebnych pomiarów i próbnym uruchomieniem poszczególnych przewodów, instalacji, urządzeń. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Kontrola jakości materiałów Urządzenia elektryczne przewody elektryczne, kable elektroenergetyczne musza posiadać atest fabryczny lub świadectwo jakości wydane przez producenta oraz wszystkie niezbędne certyfikaty i DTR Kontrola i badania w trakcie robót sprawdzenie i badania kabli (przewodów) po ułożeniu zgodność z dokumentacja i przepisami kompletność wyposażenia poprawność oznakowania poprawność montażu brak widocznych uszkodzeń 6.3. Badania i pomiary montażowe Po zakończeniu robót należy wykonać próby napięciowe i badania kabli elektroenergetycznych na rezystancje izolacji, zachowania ciągłości żył roboczych, a także zgodności faz u odbiorców, jak również pomiary rezystancji uziomów i napięć rażenia, skuteczności ochrony od porażeń. Wykonać obowiązujące badania rozdzielnic i urządzeń. Wyniki badan i pomiarów należy podać w protokołach. 7. OBMIAR ROBÓT Obmiar robót będzie przeprowadzany zgodnie z obowiązującymi zasadami zarówno na etapie wykonywania jak i po zakończeniu elementu robót stanowiącego odrębną całość obiektu i każdorazowo zatwierdzany przez Inżyniera Jednostka obmiarowa Jednostkami obmiaru na poszczególnych robotach są: m - dla rur instalacyjnych, korytek, linii kablowej, przewodów szt - dla tablic rozdzielczych 8

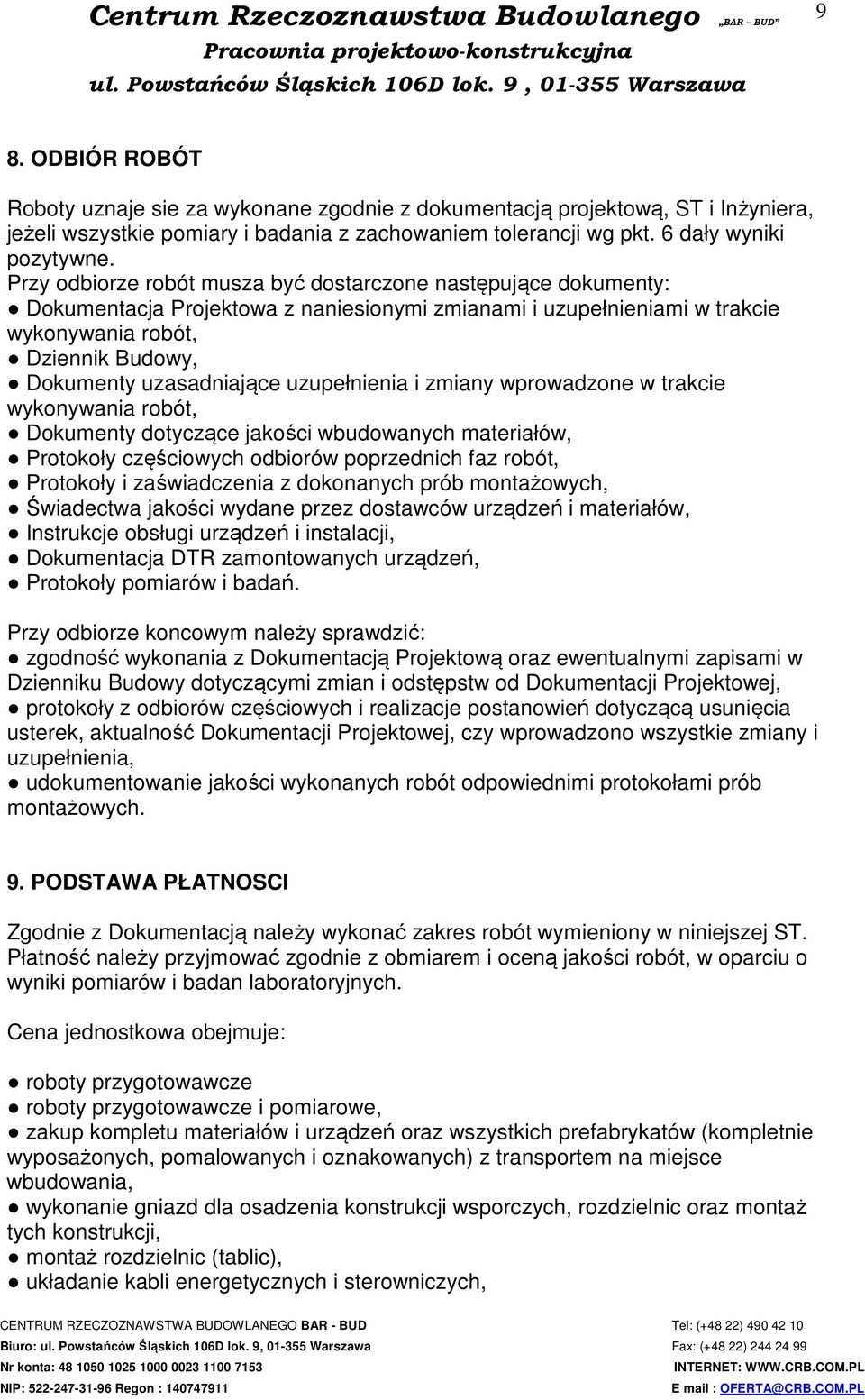

9 9 8. ODBIÓR ROBÓT Roboty uznaje sie za wykonane zgodnie z dokumentacją projektową, ST i Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt. 6 dały wyniki pozytywne. Przy odbiorze robót musza być dostarczone następujące dokumenty: Dokumentacja Projektowa z naniesionymi zmianami i uzupełnieniami w trakcie wykonywania robót, Dziennik Budowy, Dokumenty uzasadniające uzupełnienia i zmiany wprowadzone w trakcie wykonywania robót, Dokumenty dotyczące jakości wbudowanych materiałów, Protokoły częściowych odbiorów poprzednich faz robót, Protokoły i zaświadczenia z dokonanych prób montażowych, Świadectwa jakości wydane przez dostawców urządzeń i materiałów, Instrukcje obsługi urządzeń i instalacji, Dokumentacja DTR zamontowanych urządzeń, Protokoły pomiarów i badań. Przy odbiorze koncowym należy sprawdzić: zgodność wykonania z Dokumentacją Projektową oraz ewentualnymi zapisami w Dzienniku Budowy dotyczącymi zmian i odstępstw od Dokumentacji Projektowej, protokoły z odbiorów częściowych i realizacje postanowień dotyczącą usunięcia usterek, aktualność Dokumentacji Projektowej, czy wprowadzono wszystkie zmiany i uzupełnienia, udokumentowanie jakości wykonanych robót odpowiednimi protokołami prób montażowych. 9. PODSTAWA PŁATNOSCI Zgodnie z Dokumentacją należy wykonać zakres robót wymieniony w niniejszej ST. Płatność należy przyjmować zgodnie z obmiarem i oceną jakości robót, w oparciu o wyniki pomiarów i badan laboratoryjnych. Cena jednostkowa obejmuje: roboty przygotowawcze roboty przygotowawcze i pomiarowe, zakup kompletu materiałów i urządzeń oraz wszystkich prefabrykatów (kompletnie wyposażonych, pomalowanych i oznakowanych) z transportem na miejsce wbudowania, wykonanie gniazd dla osadzenia konstrukcji wsporczych, rozdzielnic oraz montaż tych konstrukcji, montaż rozdzielnic (tablic), układanie kabli energetycznych i sterowniczych, 9

10 10 montaż przewodów, montaż osprzętu elektrycznego, opraw, gniazd, wyłączników itp., zarobienie i podłączenie kabli i przewodów, wykonanie podłączeń urządzeń i aparatury sterowniczej, wykonanie pomiarów elektrycznych, montaż i demontaż rusztowań niezbędnych do wykonania robót, próby montażowe, sprawdzenie działania urządzeń, sprawdzenie funkcjonalności układów. 9.1 Cena jednostki obmiarowej. Cena 1 m rury instalacyjnej w zakresie robót montażowych obejmuje odpowiednio: - dostarczenie materiałów - trasowanie - wykonanie ślepych otworów - osadzanie kołków rozporowych - przykręcenie uchwytów - sprawdzenie drożnosci rur - zamocowanie rur do uchwytów - wprowadzenie rur do puszek Cena 1 m układania przewodów kabelkowych w zakresie robót montażowych obejmuje odpowiednio: - dostarczenie materiałów - trasowanie - osadzanie kołków rozporowych - przykręcenie uchwytów - zamocowanie przewodów - wprowadzenie przewodów do puszek Cena 1 m układania przewodów wt lub pt w zakresie robót montażowych obejmuje odpowiednio: - dostarczenie materiałów - trasowanie - rozwiniecie przewodów - sprawdzenie, odmierzenie i ucięcie - mocowanie do podłoża - otwieranie i zamykanie puszek Cena 1 szt. tablicy rozdzielczej,zestawu rozdzielczego, szafki w zakresie robót montażowych obejmuje odpowiednio: - dostarczenie szaf i rozdzielnic - montaż tablic lub szafy rozdzielczej - podłączenie zasilania - sprawdzenie działania 10

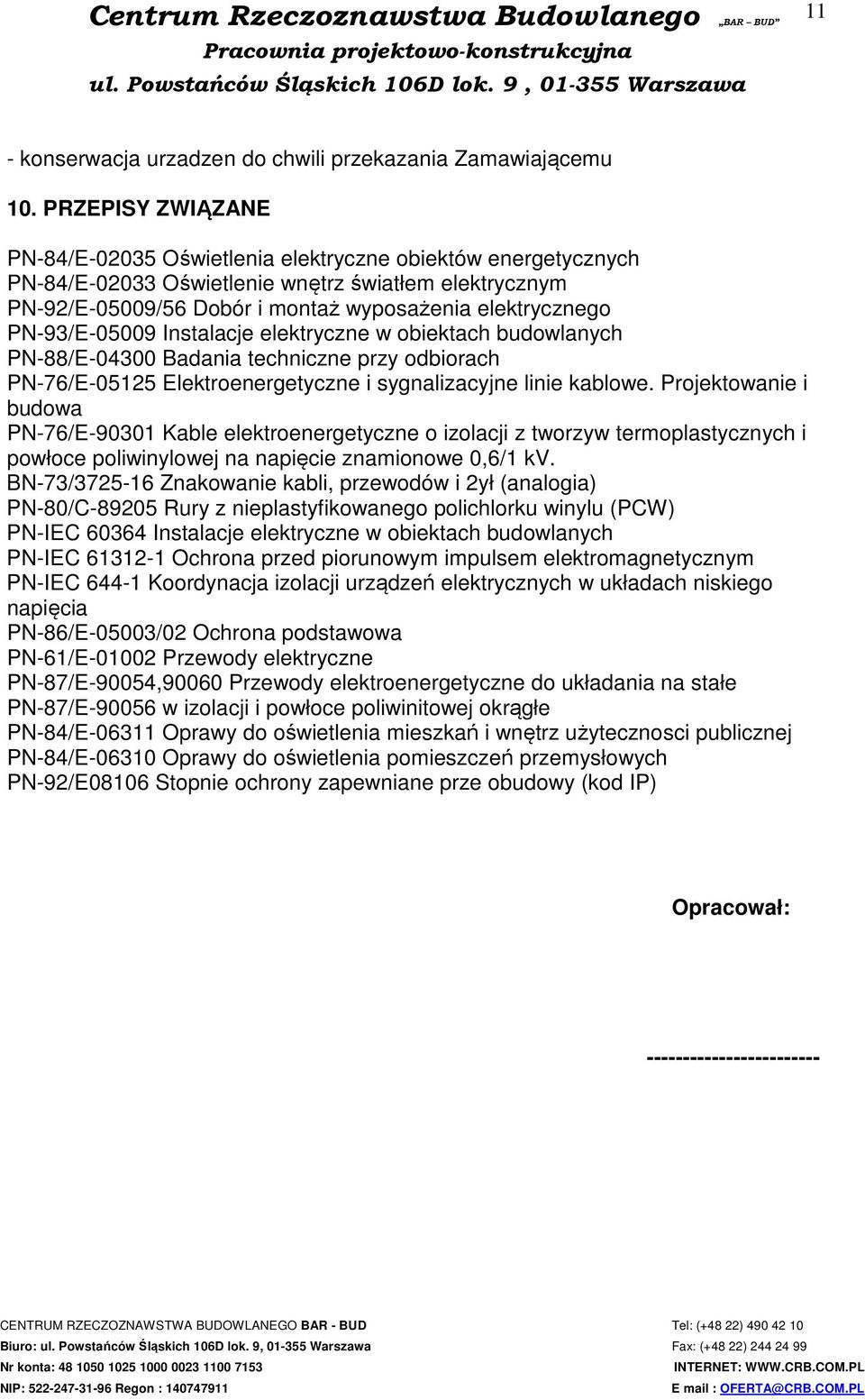

11 11 - konserwacja urzadzen do chwili przekazania Zamawiającemu 10. PRZEPISY ZWIĄZANE PN-84/E Oświetlenia elektryczne obiektów energetycznych PN-84/E Oświetlenie wnętrz światłem elektrycznym PN-92/E-05009/56 Dobór i montaż wyposażenia elektrycznego PN-93/E Instalacje elektryczne w obiektach budowlanych PN-88/E Badania techniczne przy odbiorach PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa PN-76/E Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce poliwinylowej na napięcie znamionowe 0,6/1 kv. BN-73/ Znakowanie kabli, przewodów i 2ył (analogia) PN-80/C Rury z nieplastyfikowanego polichlorku winylu (PCW) PN-IEC Instalacje elektryczne w obiektach budowlanych PN-IEC Ochrona przed piorunowym impulsem elektromagnetycznym PN-IEC Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia PN-86/E-05003/02 Ochrona podstawowa PN-61/E Przewody elektryczne PN-87/E-90054,90060 Przewody elektroenergetyczne do układania na stałe PN-87/E w izolacji i powłoce poliwinitowej okrągłe PN-84/E Oprawy do oświetlenia mieszkań i wnętrz użytecznosci publicznej PN-84/E Oprawy do oświetlenia pomieszczeń przemysłowych PN-92/E08106 Stopnie ochrony zapewniane prze obudowy (kod IP) Opracował:
