4 INOZIONE WSTĘP Wstęp: Gratulujemy, właśnie nabyłeś jedną z najbardziej wydajnych wytwornic dymu dostępnych na rynku! Urządzenie komercyjne Fog Fury Jett Pro działa niezawodnie przez wiele lat jeśli jest użytkowane zgodnie z zaleceniami zawartymi w instrukcji obsługi. Aby w pełni wykorzystać możliwości urządzenia, prosimy o przeczytanie instrukcji obsługi przed rozpoczęciem pracy. Instrukcja zawiera ważne informacje dotyczące bezpieczeństwa obsługi oraz sposobu konserwacji urządzenia. Obsługa klienta: W razie jakichkolwiek problemów, prosimy o kontakt z zaufanym punktem sprzedaży American Audio. Istnieje również możliwość bezpośredniego kontaktu z nami. Można to zrobić poprzez naszą stronę internetową oraz pisząc na adres: support@americandj.eu. Ostrzeżenie! Aby zapobiec lub zmniejszyć ryzyko porażenia prądem lub pożaru, nie włączaj urządzenia w warunkach deszczowych lub przy podwyższonej wilgotności powietrza. Uwaga! Urządzenie nie zawiera żadnych elementów przeznaczonych do serwisowania przez użytkownika. Nie wolno podejmować prób samodzielnych napraw gdyż skutkuje to unieważnieniem gwarancji producenta. Jeżeli jakaś część wymaga naprawy, należy skontaktować się z American Products, LLC. PROSIMY nie wyrzucać kartonu opakowania do śmieci. PROSIMY o recykling opakowania, jeśli to możliwe. Bezpieczna Obsługa: NIGDY NIE KIERUJ KOŃCÓWKI WYLOTOWEJ BEZPOŚREDNIO NA LUDZI LUB ICH UBRANIA. URZĄDZENIE WYDZIELA GORĄCĄ PARĘ WODNĄ WIĘC POWINNO BYĆ UŻYWANE Z ZASTOSOWANIEM TAKICH SAMYCH ŚRODKÓW OSTROŻNOŚCI JAK PRZY OBSŁUDZE CZAJNIKA LUB ŻELAZKA. Uwaga: Specyfikacje, ulepszenia konstrukcji urządzenia i obsługi mogą ulec zmianie bez wcześniejszego pisemnego powiadomienia. ŚRODKI BEZPIECZEŃSTWA Należy zachować opakowanie na wypadek konieczności odesłania produktu do naprawy Trzymaj wytwornicę z dala od wody lub innych płynów. Należy uważać, aby płyn do wytwornicy nie wydostał się poza zbiornik. Upewnij się, że napięcie pobierane przez urządzenie jest takie samo jak napięcie w sieci. Pod żadnym pozorem nie ściągaj wierzchniej obudowy. Urządzenie nie zawiera żadnych elementów przeznaczonych do serwisowania przez użytkownika. Wyłącz urządzenie z sieci, jeśli nie korzystasz z niego przez dłuższy czas Nie wolno podłączać urządzenia do zestawu ściemniaczy dimmer pack. Nie używaj urządzenia, jeśli jakikolwiek jego element uległ uszkodzeniu. Nie uruchamiaj urządzenia, jeśli pokrywa obudowy jest zdjęta. Aby zapobiec lub zmniejszyć ryzyko porażenia prądem lub pożaru, nie włączaj urządzenia w warunkach deszczowych lub przy podwyższonej wilgotności powietrza. Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony. Nie próbuj usunąć lub wyłamać bolca uziemienia z wtyczki. Jego zadaniem jest zabezpieczenie przed porażeniem prądem i pożarem w wypadku zwarcia wewnątrz urządzenia. Wyciągnij wtyczkę z kontaktu zanim włączysz urządzenie do obwodu zawierającego inne urządzenia elektroniczne. Nie zasłaniaj otworów wentylacyjnych. Instaluj urządzenie tylko w miejscach zapewniających dobrą wentylację. Odstęp pomiędzy urządzeniem i ścianą nie powinien być mniejszy niż 15 cm. Urządzenie jest przeznaczone tylko do użytku wewnątrz budynku. Gwarancja na urządzenie straci ważność, jeśli zostanie ono użyte na dworze. Instaluj urządzenie tak, aby było ono stabilne i bezpieczne. Przewód zasilania poprowadź tak, aby nie przecinał dróg uczęszczanych przez pieszych. Przewód zasilania ułóż tak, aby nikt po nim nie chodził ani też niczego na nim nie stawiał. Urządzenie powinno być serwisowane przez wykwalifikowany personel w przypadku, gdy: A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 4

5 ŚRODKI BEZPIECZEŃSTWA (ciąg dalszy) A. Kabel zasilania lub wtyczka uległy uszkodzeniu. B. Coś spadło na urządzenie lub zostało ono zalane wodą lub innym płynem. C. Urządzenie nie zostało schowane przed deszczem. D. Urządzenie nie działa normalnie lub jego zachowanie znacząco się zmieniło. INFORMACJE DOTYCZĄCE DMX Zasilanie: Przed podłączeniem urządzenia należy sprawdzić czy w gniazdku jest odpowiednie zasilanie odpowiadające specyfikacji Fog Fury Jett Pro firmy ADJ. Fog Fury Jett Pro dostępne jest w wersji na 120V i 230V. Pamiętając, że napięcie sieciowe może się różnić w zależności od miejsca należy się zawsze upewnić, że napięcie urządzenia odpowiada napięciu w gniazdku zanim rozpocznie się użytkowanie urządzenia. DMX-512: DMX to skrót od Digital Multiplex (cyfrowe przesyłanie dwóch lub więcej komunikatów jednym kanałem równocześnie). Jest to uniwersalny protokół używany jako forma komunikacji pomiędzy inteligentnymi urządzeniami i kontrolerami. Kontroler DMX przekazuje instrukcje DMX od kontrolera do urządzenia. Dane DMX przekazywane są strumieniowo od urządzenia do urządzenia poprzez terminale danych XLR DATA IN i DATA OUT umieszczone we wszystkich urządzeniach DMX (większość kontrolerów posiada tylko terminal DATA OUT ). Połączenie DMX: DMX jest językiem pozwalającym na łączenie i sterowanie wszystkimi typami i modelami urządzeń pochodzącymi od różnych producentów za pomocą pojedynczego kontrolera jeżeli urządzenia te i kontroler są zgodne z DMX W celu zapewnienia prawidłowego przesyłu danych DMX, przy kilku urządzeniach należy użyć możliwie jak najkrótszych kabli. Kolejność, w jakiej urządzenia są połączone nie ma wpływu na docelowy adres DMX. Przykładowo, urządzenie, któremu przypisujemy adres DMX 1 może znajdować się w dowolnej pozycji w połączeniu szeregowym urządzeń, na początku, na końcu lub w dowolnym miejscu w środku szeregu. Gdy urządzeniu przypisujemy adres DMX 1, konsola DMX wie, że należy wysyłać do niego dane przeznaczone dla adresu 1 bez względu na to, na której pozycji w połączeniu szeregowym to urządzenie się znajduje. Wymogi techniczne dotyczące kabli DMX dla sterowania sygnałem DMX: Fog Fury Jett Pro może być sterowany poprzez protokół DMX-512. Urządzenie Fog Fury Jett Pro posiada 5 trybów DMX. Adres DMX jest ustawiamy na tylnym panelu. Urządzenie oraz kontroler DMX wymagają standardowego złącza 3-pin XLR dla wejścia i wyjścia danych (Rysunek 1). Zalecamy kable Accu-Cable DMX. Jeśli użytkownik robi własne przewody, powinien użyć standardowych kabli ekranowanych o oporze omów(można je nabyć w większości sklepów z profesjonalnym sprzętem oświetleniowym). Kable powinny mieć na swych końcach żeńskie i męskie złącze XLR. Należy pamiętać, że kable DMX muszą być Rys. 1 połączone szeregowo i nie wolno tworzyć węzłów w obwodzie. Uwaga: Jeżeli używamy własnych kabli należy postępować zgodnie z instrukcjami pokazanymi na rysunkach 2 i 3. Nie używaj zacisku oczkowego uziemienia na złączu XLR. Nie łącz ekranowanej żyły kabla z zaciskiem uziemienia ani nie pozwalaj by żyła kabla miała kontakt z zewnętrzną obudową XLR. Uziemienie ekranu może spowodować spięcie lub zakłócenia sygnału. Rys. 3 Rys. 2 Konfiguracja Pinów XLR Pin1 Uziemienie Pin2 Minus (Data Compliment) Pin3 Plus (Data True) A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 5

6 INFORMACJE DOTYCZĄCE DMX Uwaga: Zakończenie Liniowe (Line Termination). Przy użyciu dłuższych kabli, wskazane jest zastosowanie terminatora przy ostatnim urządzeniu w szeregu w celu uniknięcia zakłóceń sygnału. Terminatorem jest opornik ohm 1/4 wata podłączony pomiędzy pinami 2 i 3 złącza męskiego XLR (DATA + i DATA -). Złącze to wkładamy do złączki żeńskiej (female connector) XLR ostatniego urządzenia w szeregu, aby zakończyć linię. Zastosowanie terminatora (ADJ numer serii Z-DMX/T) zmniejszy prawdopodobieństwo wystąpienia zakłóceń sygnału. Terminatory redukują błędy przesyłu sygnału, pozwalają uniknąć problemów związanych z transmisją sygnału oraz interferencją. Zaleca się je łączyć(opór 120 omów, moc ¼ wata) na ostatnim gnieździe wyjściowym pomiędzy bolcem 2 (DMX -) oraz bolcem 3 (DMX +). Rys. 4 5-Pinowe Łącza DMX XLR. Niektórzy producenci używają do przesyłu danych 5-bolcowych złączy XLR zamiast 3-bolcowych. Urządzenia z gniazdami 5-bolcowymi mogą być wprowadzone do obwodu, w którym stosowane są złącza 3-bolcowe. Łącząc standardowe gniazdo 5-bolcowe ze złączem 3-bolcowym nalezy użyć pośrednika złącza, który można kupić bez trudu w większości sklepów z elektroniką. Poniższa tabela pokazuje jak prawidłowo dokonać zmiany wtyczek. Konwersja 3-Pin XLR na 5-Pin XLR Przewód 3-pinowy żeński XLR (Out) 5-pinowy męski XLR (In) Uziemienie/Ekran Pin 1 Pin 1 Sygnał (Data compliment) Pin 2 Pin 2 Sygnał + (Data True) Pin 3 Pin 3 Nie używany Nie używać Nie używany Nie używać A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 6

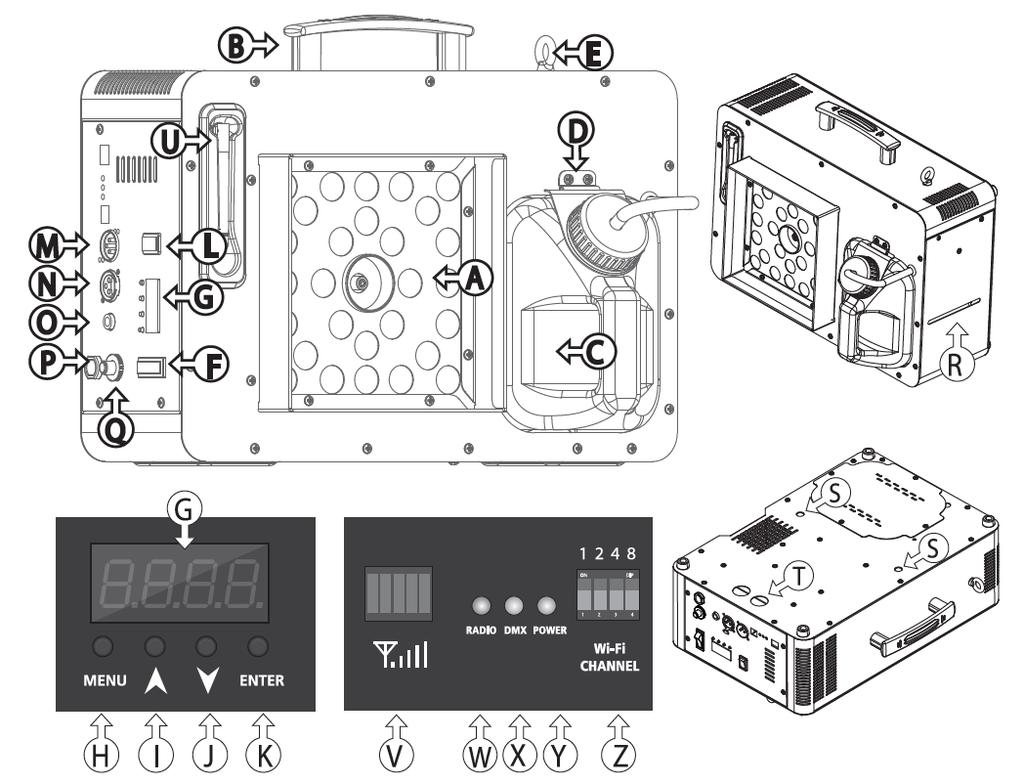

7 BUDOWA A. 28 diody LED B. Uchwyt C. Zbiornik na płyn do dymiarek D. Mocowanie Zbiornika E. Pętla Bezpieczeństwa F. Włącznik G. Wyświetlacz LED H. Menu I. Up (do góry) J. Down (w dół) K. Enter L. Sterowanie Manualne M. 3 pinowe wejście XLR DMX N. 3pinowe wyjście XLR DMX O. Wtyczka zdalnego sterowania P. Kabel Zasilający Q. NFB R. Wskaźnik Widocznego Poziomu Płynu S. M10*P1.5 C Instalacja Uchwytu T. Otwór Pętli Bezpieczeństwa U. Antena V. Wskaźnik Siły Sygnału W. Wskaźnik- Radio (Zielona dioda) X. Wskaźnik- DMX (Żółta dioda) Y. Wskaźnik- Zasilanie (Czerwona dioda) Z. Przełączniki kanału WiFi A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 7

8 SET UP 1. Otwórz opakowanie i ostrożnie wyjmij urządzenie. 2. Upewnij się, że usunąłeś wszystkie elementy opakowania, szczególnie wokół dyszy. 3. Ustaw maszynę do mgły na płaskiej, suchej powierzchni. Napełnić zbiornik płynem firmowym marki American DJ. Umieść rurkę zasilającą wraz z filtrem głęboko w zbiorniku i dobrze dokręć nakrętkę. 4. Wciśnij mocno odbiornik zdalnego sterowania do gniazdka znajdującego się w tylnej obudowie urządzenia. 5. Podłącz urządzenie do odpowiedniego źródła zasilania. W tym momencie dioda na pilocie pali się na czerwono, co oznacza, że urządzenie się nagrzewa. Po około 9 min urządzenie osiągnie właściwą temperaturę. Po osiągnięciu odpowiedniej temperatury na pilocie zaświeci się zielona dioda. 6. Możemy nacisnąć przycisk na pilocie lub włącznik manualny na tylnej ścianie urządzenia uruchamiając wytwarzanie dymu. 7. Postępuj zgodnie z zamieszczonymi na następnych stronach instrukcjami. Uwaga: Jeśli dioda pod zbiornikiem zacznie migać, to oznacza niski poziom płynu w zbiorniku. MENU SYSTEMU Brak Światła Losowe kolory LED makro 2 Losowe kolory LED makro 1 CH.A, CH.b, CH.c, CH.d ustawienie koloru Kolory LED makro 29 Kolory LED makro 1 Bez oper. 4s Na dowolnej stronie funkcji ustawiania koloru, jeśli przez 4 sekundy nie wykonamy żadnej operacji, to wraca do CH.A w górę obrót do 0 01,0 01 w dół obrót do w górę obrót do 0 01,0 01 w dół obrót do 512 A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 8

9 MENU SYSTEMU (ciąg dalszy) dx - Tryb Kanałów D oraz Ustawienie Adresu DMX. 1. Należy przyciskać przycisk MENU aż wyświetli się dx. "X" oznacza aktualny wyświetlany Tryb kanału DMX. Do wyboru mamy 5 trybów kanałów DMX. Na stronach opisano właściwości DMX dla każdego trybu. 2. Po odnalzieniu pożądanego kanału DMX należy wcisnąć przycisk ENTER. Na wyświetlaczu pojawi się A.XXX XXX oznacza aktualnie wyświetlany adres DMX. Używając przycisków UP i DOWN znajdujemy pożądany adres DMX. CH.X - Ustawienia kanału zdalnego sterowania. 1. Należy przyciskać przycisk MENU aż wyświetli się CH.X a następnie wcisnąć ENTER. "X" oznacza wyświetlany bieżący kanał zdalnego sterowania (A-d). "A-D" odpowiada przyciskom na pilocie. Przykład: Jeśli urządzenie ustawione jest na "CH.B" odpowiadający ustawieniu przycisk na pilocie po wciśnięciu spowoduje emisję dymu. UWAGA: Na tych samych ustawieniach sterowania bezprzewodowego może działać więcej niż jedno urządzenie. 2. Należy wcisnąć przycisk ENTER aby wejść w submenu makr kolorów. Przyciskami UP i DOWN wybieramy spośród 1 z 64 makr kolorów lub losowe makra. Kiedy przyciśniemy odpowiadający wybranym ustawieniom urządzenia (A-d) przycisk na pilocie, to wybrany kolor będzie wyświetlany razem z wytwarzanym dymem. UWAGA: Kiedy znajdujemy się w dowolnym submenu kolorów, to po 4 sekundach bez podejmowania akcji urządzenie powróci do CH.A. Tryb DMX: Tryb DMX: Używanie kontrolera DMX daje możność tworzenia własnych programów dostosowanych do indywidualnych potrzeb. Sterowanie DMX dla Fog Fury Jett Pro można ustawić tak, aby sterować tylko światłem bez emisji dymu lub używać sterowania dla obu funkcji. Fog Fury Jett Pro posiada 5 trybów kanałów DMX: 1, 2, 3, 7, & 9. Na stronach opisano właściwości kanałów DMX dla każdego trybu. 1. Tryb ten pozwala użytkownikowi kontrolować poszczególne funkcje urządzenia przy pomocy standardowej konsoli DMX Należy przyciskać przycisk MENU aż wyświetli się dx. "X" oznacza aktualny wyświetlany Tryb kanału DMX. Do wyboru mamy 5 trybów kanałów DMX. 3. Po odnalezieniu pożądanego kanału DMX należy wcisnąć przycisk ENTER. Na wyświetlaczu pojawi się A.XXX XXX oznacza aktualnie wyświetlany adres DMX. Używając przycisków UP i DOWN znajdujemy pożądany adres DMX. 4. Wartości i cechy kanałów DMX zamieszczono na str Po ustawieniu adresu DMX podłączamy urządzenie do dowolnego standardowego kontrolera DMX poprzez złącza XLR. USTAWIENIA WIFLY DMX Dzięki tej funkcji można sterować urządzeniem kanałami DMX bez użycia kabli. Aby korzystać z tej funkcji, sterownik DMX musi być podłączony do WiFly TransCeiver firmy ADJ. Zdalne sterowanie możliwe jest z odległości 150m (otwarta przestrzeń). 1. Antenę należy ustawić skierowaną w górę lub w dół. 2. Ustawiamy adres sygnału bezprzewodowego przełącznikami na tylnej ścianie urządzenia. Adres musi być zgodny z adresem ustawionym na nadajniku WiFly Transceiver. 3. Po ustawieniu adresu WiFly należy włączyć zasilanie WiFly Transceiver firmy ADJ. Przed podłączeniem jednak do zasilania WiFly Transceiver należy ustawić urządzenie świetlne. 5. Jeśli wszystko zostało poprawnie ustawione i urządzenie odbiera sygnał bezprzewodowy, to kontrolka LED sygnału zaświeci się na zielono. 6. Wskaźnik Siły Sygnału wyświetli z jak silny sygnał odbiera urządzenie. UWAGA: Jeśli nie ma synchronizacji, to należy wyłączyć i ponownie włączyć zasilanie. A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 9

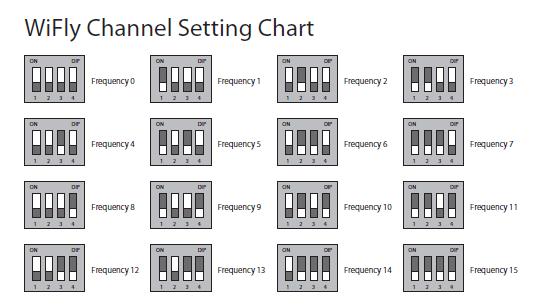

10 USTAWIENIA WiFly MASTER-SLAVE Dzięki tej funkcji można połączyć urządzenia w konfiguracji Master-Slave bez użycia kabli. 1. Ustawiamy wedle uznania adres WiFly. Adres na każdym urządzeniu musi być ten sam. 2. Po ustawieniu adresu WiFly, należy wybrać urządzenie "Master" i ustawić pożądany tryb pracy. 3. Kiedy używamy sterowania bezprzewodowego, każde urządzenie musi mieć podłączony odbiornik sygnału. Urządzeni można ustawić w różnych kolorach wedle uznania. STEROWANIE BEZPRZEWODOWE Zawsze upewnij się, że w zbiorniku jest wystarczająca ilość płynu firmowego American DJ Brand Fog Juice. Uruchomienie maszyny bez płynu w zbiorniku spowoduje uszkodzenie pompy i/lub zatkanie urządzenia. Jest to główną przyczyną awarii tego typu urządzeń. Zaleca się stosowanie jedynie firmowego płynu American DJ Fog Juice ponieważ nie wszystkie płyny posiadają te same parametry. Sterowanie bezprzewodowe: Należy zacząć od połączenia odbiornika zdalnego sterowania z dymiarką. Należy wprowadzić pożądane ustawienie kanału zdalnego sterowania na urządzeniu. Patrz strona 8. Kiedy urządzenie jest już podłączone do zasilania i włączone na pilocie zaświeci się czerwona dioda oznaczające, że urządzenie ma zasilanie. Urządzenie nagrzewa się około dziewięciu (9) minut. Po nagrzaniu na pilocie zapali się ZIELONA DIODA oznaczająca, że jest ono gotowe do pracy. Aby uruchomić dymienie wystarczy wciskać odpowiednio przypisany przycisk przez pożądany okres czasu. Jeśli pali się zielona dioda, a po 30 sekundach wciskania przycisku nie pojawia się dym należy sprawdzić czy w zbiorniku jest wystarczająca ilość płynu. Uwaga: Przed odłączeniem lub wymianą systemu zdalnego sterowania, odłącz przewód zasilający. Tabela Ustawień Kanału WiFly ość 0 ość 1 ość 2 ość 3 ość 4 ość 5 ość 6 ość 7 ość 8 ość 9 ość 10 ość 11 ość 12 ość 13 ość 14 ość 15 1 KANAŁOWY Kanał Wartość Funkcja DYM I LOSOWA ZMIANA KOLORÓW OFF MAKS DYM I ZMIANA KOLORÓW 2 KANAŁOWY Kanał Wartość Funkcja 1. DYM OFF MAKSYMALNE DYMIENIE MAKRA KOLORU Więcej informacji o makrach kolorów zamieszczono na str A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 10

11 3 KANAŁOWY Kanał Wartość Funkcja 1. DYM 0-31 OFF MAKS DYM MAKRA KOLORU Więcej informacji o makrach kolorów zamieszczono na str STROBOSKOP 0-31 OFF STROBOWANIE WOLNO SZYBKO EFEKT PULSOWANIA LOSOWE STROBOWANIE WOLNO-SZYBKO 7 KANAŁOWY Kanał Wartość Funkcja DYM OFF MAKS DYM CZERWONY 0% - 100% ZIELONY 1 (ZEWNĘTRZNE ŚWIATŁA) 0% - 100% NIEBIESKI 0% - 100% BURSZTYNOWY 0% - 100% ZIELONY 2 (WEWNĘTRZNE ŚWIATŁA) 0% - 100% UV 0% - 100% A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 11

12 9 KANAŁOWY Kanał Wartość Funkcja 1. DYM 0-31 OFF MAKS DYM 2. CZERWONY % - 100% 3. ZIELONY 1 (ZEWNĘTRZNE ŚWIATŁA) % - 100% 4. NIEBIESKI % - 100% 5. BURSZTYNOWY % - 100% 6. ZIELONY 2 (WEWNĘTRZNE ŚWIATŁA) % - 100% 7. UV % - 100% 8. STROBOSKOP 0-31 OFF STROBOWANIE WOLNO SZYBKO EFEKT PULSOWANIA LOSOWE STROBOWANIE WOLNO-SZYBKO 9. ŚCIEMNIACZ MASTER % - 100% A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 12

13 TABELA MAKR KOLORÓW Wartość 0-7 Kolor (kol.08) (L.oFF) OFF Czerwony = 255 UV = (kol.01) (kol.02) (kol.03) (kol.04) Czerwony = 255 Zielony = 255 Niebieski = 255 Bursztynowy = 255 Zielony_2=255 UV = (kol.09) (kol.10) (kol.11) (kol.12) Niebieski = 255 Bursztynowy = 255 Niebieski = 255 Czerwony = 255 Czerwony = 255 Niebieski = 255 Zielony_2 = 255 Zielony_2 = 255 Zielony_2 = (kol.05) UV = (kol.13) Czerwony = 82 Niebieski = 120 Bursztynowy = 50 Zielony_2 = (kol.06) Czerwony = 255 Niebieski = 255 UV = (kol.14) Zielony = 180 Bursztynowy = 220 Zielony_2 = 65 UV = (kol.07) Zielony = 255 Bursztynowy = (kol.15) Czerwony = 63 Zielony = 75 Bursztynowy = 44 Zielony_2 = 145 UV = 190 A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 13

14 TABELA MAKR KOLORÓW (ciąg dalszy) Wartość Kolor (kol.24) (kol.6) Czerwony = 185 Zielony = 40 Niebieski = 233 Zielony_2 = 100 UV = 70 Zielony = 142 Bursztynowy = 200 Zielony_2 = 88 UV = (kol.17) Czerwony = 95 Zielony = 60 Niebieski = 30 Bursztynowy = 255 Zielony_2 = 25 UV = (kol.25) Czerwony = 255 Bursztynowy = 180 Zielony_2 = (kol.18) Zielony = 245 Bursztynowy = 60 UV = (kol.26) Czerwony = 100 Niebieski = 150 Zielony_2 = 80 UV = (kol.19) Zielony = 200 Niebieski = 200 UV = (kol.27) Zielony = 170 Niebieski = 210 Bursztynowy = (kol.20) Czerwony = 45 Niebieski = 180 Zielony_2 = 125 UV = (kol.28) Czerwony = 80 Niebieski = 80 Bursztynowy = 110 Zielony_2 = 125 UV = (kol.21) Czerwony = 200 Niebieski = 235 Zielony_2 = (kol.29) Czerwony = 255 Zielony = 255 Niebieski = 255 Bursztynowy = 255 Zielony_2 = 255 UV = (kol.22) Czerwony = 80 Zielony = 178 Niebieski = 44 Bursztynowy = 255 Zielony_2 = 55 UV = (los1) Losowo_ (kol.23) Czerwony = 130 Zielony = 222 Niebieski = 28 Bursztynowy = 111 Zielony_2 = 50 UV = (los2) Losowo_2 A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 14

15 MOCOWANIE NA KRATOWNICY Fog Fury Jett Pro można używać w trzech pozycjach: w pozycji stojącej na podłodze, na boku z uchwytem w górę lub do góry nogami podwieszone pod kratownicą. Podwieszając urządzenie pod kratownicą należy wyciągnąć zbiornik i przełożyć go na spód dymiarki tak, aby zbiornik był w pozycji pionowej. Zmieniając pozycję zbiornika, aby zachować jego pozycję pionową należy postępować zgodnie z poniższymi rysunkami Rysunki mocowania znajdują się na następnej stronie. Uwaga: Przed rozpoczęciem podwieszania należy usunąć zbiornik. A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 15

16 MOCOWANIE NA KRATOWNICY (ciąg dalszy) Uchwyt C Kabel Kabel Zabezpiecza Przykręcamy dwa uchwyty o wytrzymałości 15kg lub wyższej śrubami M10 do spodu urządzenia. Otwory do uchwytów znajdują się na bocznych ścianach urządzenia. Do boku podstawy należy przykręcić śrubę z oczkiem i przeciągnąć kabel mocujący przez to oczko oraz przez kratownicę lub inny bezpieczny punkt mocujący. Wkładamy końcówkę do karabinka i dokręcamy śrubę zabezpieczającą. Drugi kabel zabezpieczający przeciągamy przez otwory kabla zabezpieczającego znajdujące się z tyłu na spodzie urządzenia. Wkładamy końcówkę do karabinka i dokręcamy śrubę zabezpieczającą. Patrz rysunek poniżej. A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 16

17 BOCZNE MOCOWANIE NA KRATOWNICY Uchwyt musi być na górze Przykręcamy dwa uchwyty o wytrzymałości 15kg lub wyższej śrubami M10 do spodu urządzenia. Otwory do uchwytów znajdują się na bocznych ścianach urządzenia. Do boku podstawy należy przykręcić śrubę z oczkiem i przeciągnąć kabel mocujący przez to oczko oraz przez kratownicę lub inny bezpieczny punkt mocujący. Wkładamy końcówkę do karabinka i dokręcamy śrubę zabezpieczającą. Drugi kabel zabezpieczający przeciągamy przez otwory kabla zabezpieczającego znajdujące się z tyłu na spodzie urządzenia. Wkładamy końcówkę do karabinka i dokręcamy śrubę zabezpieczającą. Patrz rysunek poniżej. ROZWIĄZYWANIE PROBLEMÓW Jeżeli napotkasz problemy takie jak słaba emisja dymu lub jej brak, czy też głośno chodząca pompa, odłącz natychmiast urządzenie i zaprzestań jego używania. Nie próbuj dalej naciskać przycisku aktywacyjnego na pilocie zdalnego sterowania ponieważ może to uszkodzić wytwornicę dymu. Sprawdź poziom płynu, bezpiecznik zewnętrzny, podłączenie pilota oraz czy w sieci jest napięcie. Jeśli żaden z w/w czynników nie jest przyczyną usterki, urządzenie wymaga serwisu. Prosimy o kontakt z ADJ Products LLC. A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 17

18 WŁAŚCIWE PRZECHOWYWANIE I KONSERWACJA Urządzenie należy przechowywać w chłodnym miejscu. Należy je przykryć, aby nie zbierał się na nim kurz. Jeśli urządzenie przechowujemy przez dłuższy okres czasu zaleca się uruchomienie go co najmniej raz na 3-4 miesiące. Długie okresy bez aktywności znacznie skracają okres przydatności urządzenia. Należy korzystać wyłącznie z płynów na bazie wody. Nigdy nie wolno przepuszczać przez urządzenie samej wody, octu lub innych roztworów. Korzystanie z płynów innych niż te na bazie wody doprowadzi do poważnych uszkodzeń. SPECYFIKACJE Model: NAPIĘCIE*: LED: GRZAŁKA: ZUŻYCIE MOCY: WAGA: WYMIARY: WYŁACZNIK INSTALACYJNY: CZAS ROZGRZEWANIA: POJEMNOŚC ZBIORNIKA: WYDAJNOŚĆ: ZUŻYCIE PŁYNU: RODZAJ PŁYNU: KANAŁY DMX: CYKL PRACY: Fog Fury Jett Pro 120v lub 230V, 50/60Hz 28 x diody LED 3-Watt (6 Czerwonych, 7 Zielonych, 6 Niebieskich, 3 Bursztynowe & 6 UV) 1450W 1550W 21 F / 9,5 kg 16,5 x 12,5 x x 315 x 206 mm 16 A (120V) / 10 A (230V) 9 minut 2,5 litrowy 1132 m3 na minutę 150 ml/min Płyn American DJ Fog Juice na bazie wody 5 trybów DMX: 1/2/3/7/9 Nie więcej niż 6 godzin działania *Napięcie ustawione fabrycznie nie może zostać zmienione. A.D.J. Supply Europe B.V Fog Fury Jett Pro Podręcznik Użytkownika 18
