1 Kolońskie Solarne-Diodowe okno Opis techniczny Strona 1 z 5 Postawiony cel Ciągle zmniejszające się zapasy Energetyczne i z tym związane wzrastające koszty ogrzewania mobilizują do innowacji w zakresie korzystania z pasywnej energii słonecznej. Pod tym określeniem kryje się zasada: Ogrzanie pomieszczeń energią słoneczną Co znaczy: Pasywne korzystanie z energi słonecznej Przeprowadzone badania wykazały, że w Niemczech ponad 30% potrzebnej energi cieplnej, może być bezpłatnie pokryta przez pasywną energię słoneczną. Najprostszą formą korzystania z pasywnej energi słonecznej jest okno. Poprzez okno może dostać się do pomieszczenia około 70% energii słonecznej w formie światła i energi cieplnej. Zasada ta w pierwszym rzucie wygląda bardzo prosto, ale także tu praktyka wymaga technicznych zależności, ponieważ: Optymalne wykorzystanie pasywnej energi słonecznej zakłada ogólny dobry stan współczynnika izolacji cieplnej (Wartość k) pomieszczenia czy budynku (dobre zabezpieczenie przed nadmiernymi, nieuzasadnionymi stratami ciepła w wyniku niewłaściwej izolacyjności cieplnej przegród ścian i stropów). Im gorzej przegrody zewnętrzne będą chroniły pomieszczenie przed utratą ciepła w zimie tym więcej będzie kosztowała ochrona przed przegrzaniem w lecie. Powód i Uzasadnienie Im lepiej będzie wykorzystana energia słoneczna w zimie, tym większe będą wymagania ochrony przed ciepłem w porze letniej. Przegrzane pomieszczenie w porze letniej nie jest tylko powodem braku dobrego samopoczucia, ale również źródłem dużych kosztów energi chłodzenia pomieszczeń. Duże okna panoramiczne potęgują te koszty. Kosztowne urządzenia ochrony przed przegrzaniem przy dużych powierzchniach okien mogą być zastąpioneprzez KSD okna, które na swojej stronie zewnętrznej mają tzw. ustawienia letnie. Nie jest wtedy potrzebne dodatkowe oświetlenie pomieszczeń i jakiekolwiek dodatkowe mechanizmy sterownicze. Systemy klimatyzacji pomieszczeń wymagają duże ilości Energi; co oznacza, że Chłodzenie jest trzy- do czterech razy droższe jakogrzewanie. Przede wszystkim w dużych przeszklonych budynkach np. biurowych i urzędach powoduje dodatkowe wysokie koszty zużycia energi w celu chłodzenia.

2 Kolońskie Solarne-Diodowe okno Strona 2 z 5 Rozwiązanie Wychodząc z logicznej konsekwencji wynaleziono KSD okno, które w porze letniej jak i zimowej oferuje optymalny klimat w pomieszczeniu i dodatkowo oszczędza drogą energię minimalizując jednocześnie koszty ogrzewania i klimatyzacji. Innowacyjne KSD okno pozwala wykorzystać energię słoneczną w porze zimowej działając jak kolektor, a w porze letniej zatrzymuje ciepło na zewnątrz. Kolońskie Solarne Diodowe okno jest jedyną konstrukcją, która spełnia te wymagania Klimatyzacja pomieszczenia i oszczędność Energetyczna, Mimo pozornej sprzeczności pojęć - klimatyzacja i oszczędność KSD okno w prosty i mądry sposób godzi je. Projekt kooperacyjny Kolońskiego Solarnego Diodowego - Okna W wyniku wieloletnich badań, pod koniec 1980 roku skonstruowano pierwsze Kolońskie Solarne Diodowe okno. Ta innowacja została objęta ochroną patentową w kraju i za granicą. W ramach naukowego programu Urządzenia solarne i technika budowlana, od 1992 r. badaniami nad energetyczną wydajnością KSD okien zajmuje się Wyższa Szkoła Techniczna w Koloni. Badania te pozwoliły potwierdzić skuteczność i oszczędność energetyczną KSD okna. W motoryzacji tylne okna samochodów ogrzewane są przez zainstalowanie w szybie przewody elektryczne. Jest to stare i nieekonomiczne rozwiązanie stosowane do dnia dzisiejszego prawie we wszystkich typach samochodów. Kolońskie Solarne Diodowe Okno Prezentacja KSD - okno nie potrzebuje żadnych drutów grzewczych, ponieważ zastosowane rozwiązania umożliwiają takie ustawienia aby w zimie działały jak kolektory słoneczne a w lecie nie przepuszczały nadmiaru słonecznej energi cieplnej. Budowa KSD - okien odpowiada tradycyjnym oknom dwu szybowym. Od okien tradycyjnych różni się jednak szybami, bo tu jedna szyba absorbuje energię słoneczną i zamienia w ciepło, a druga to promieniowanie całkowicie przepuszcza. I to już przy minimalnym słonecznym promieniowaniu!

3 Kolońskie Solarne-Diodowe okno Strona 3 z 5 Ustawienie w porze zimowej Jeżeli szybę absorpcyjną skierujemy do pomieszczenia, to energetyczne straty przez okno już przy dyfuzyjnym promieniowaniu słonecznym - są skompensowane. Szyba ogrzewa się od ciepła w pomieszczeniu i działa dodatkowo jak urządzenie grzewcze. Ten efekt jest podobny do działania pieca kominkowego, jednak w przeciwieństwie do kominka, którego ciepło promieniuje z jednego centralnego miejsca, KSD okna oferują o wiele więcej możliwości (w zależności od ilości szklanych powierzchni) czerpania energi słonecznej w celu osiągnięcia oczekiwanego optymalnego klimatu w pomieszczeniu. Przez KSD okna energia słoneczna przenika w około 75% i powstaje > Efekt grzewczy <. Ustawienie w porze letniej W ustawieniu letnim szyba absorpcyjna jest po zewnętrznej stronie okna apochłonięta energia słoneczna odprowadzana jest też na zewnątrz przez np. turbulencje powietrza. W ustawieniu letnim, przenika jedynie około 36% promieni słonecznych, co klasyfikuje okno w grupie dobrych w ochronie przed słońcem i powstaje > Efekt chłodzenia <. W innych słowach A więc Kolońskie Solarne Diodowe okno jest tak w lecie jak i w zimie oszczędnym oknem o wysokich właściwościach energetycznych. Dodatkowym atutem KSD okien, dzięki asymetrycznemu montażowi szyb ( 6-8/16/4), jest ochrona przed hałasem, ponieważ pozwalają na uzyskanie > Wartość ochrony dźwiękowej do 36dB < Poprzez zastosowane rozwiązanie konstrukcyjne, KSD okna spełniają wymagania obowiązujących norm i przepisów technicznych i posiadają wspaniałą > Szczelność <. Dzięki zastosowaniu nowych technologi łączenia szyb, KSD okna cechuje wysokie > Bezpieczeństwo przeciw włamaniu <.

4 Kolońskie i Solarne-Diodowe okno Strona 4 z 5 Co powoduje możliwość korzyści? Posumowanie Specjalne rozwiązanie budowy skrzydła okiennego umożliwia obrócenie szyby o 180 w konstrukcji ramy okiennej oraz praktyczne wykorzystanie efektu termicznego. Umożliwienie obrotu skrzydła okiennego spowodowało, że poza KSD oknem żadne inne nie oferuje tak dużych termicznych korzyści zarówno w zimie jak i w lecie. Kolońskie Solarne Diodowe okno znajduje zastosowanie w nowoczesnym budownictwie jako okno obrotowe i uchylane. KSD okno może być też wykorzystywane do modernizacji budynków starych. KSD okno można wykonać ze wszystkich używanych w budownictwie sortymentów drewna, ale także w innych rozwiązaniach materiałowych, np. z profili aluminiowych. Doświadczenia z testowania i wyniki 10-cio letniej pracy naukowej dowiodły, że KSD okna są bardzo innowacyjne, o dojrzałej i przemyślanej konstrukcji, pełne efektów spełniających wszystkie oczekiwania najbardziej wymagającego klienta. Efektem wieloletniej pracy i doświadczeń jest system okienny, który idealnie pasuje do każdych rozwiązań architektonicznych, od najstarszych po najnowocześniejsze, spełnia wymagania optymalnego komfortu cieplnego pomieszczeń, doskonale spełnia dodatkowe wielorakie funkcje, daje też mierzalne efekty całorocznej oszczędności energi. KSD okno łączy w swojej multifunkcjonalności Efekt grzewczy, Efekt chłodzenia, Ochronę przed hałasem, Szczelność, Ochronne przed włamaniem więcej systemów okiennych zjednoczone poprzez to bezkonkurencyjna CENA / w porównaniu do wydajności oferowanego produktu. To jeszcze nie wystarczy: Ekonomiczne i budowlane efekty: Świadome zastosowanie techniki solarnej w budownictwie umożliwia zachowanie tradycyjnych rozwiązań architektonicznych i materiałowych - Niepotrzebna jest architektura domów energetycznych, Ogólna klasyka okna prosta integracja ze stara i nową architekturą, Odpadają lub są zredukowane urządzenia, przedsięwzięcia i koszty na ochronę słoneczną w porze letniej, Pełne wykorzystanie okna i powierzchni blisko okna (w biurach, szkołach, hotelach, szpitalach), ponieważ okna nie ograniczają dopływu światła a jedynie chronią przed przegrzaniem lub chłodem, Swobodne wykorzystywanie powierzchni pomieszczenia, ponieważ nie są konieczne grzejniki przy oknach Odzyskanie pomieszczeń w wyniku redukcji ilości i rozmiarów urządzeń grzewczych,

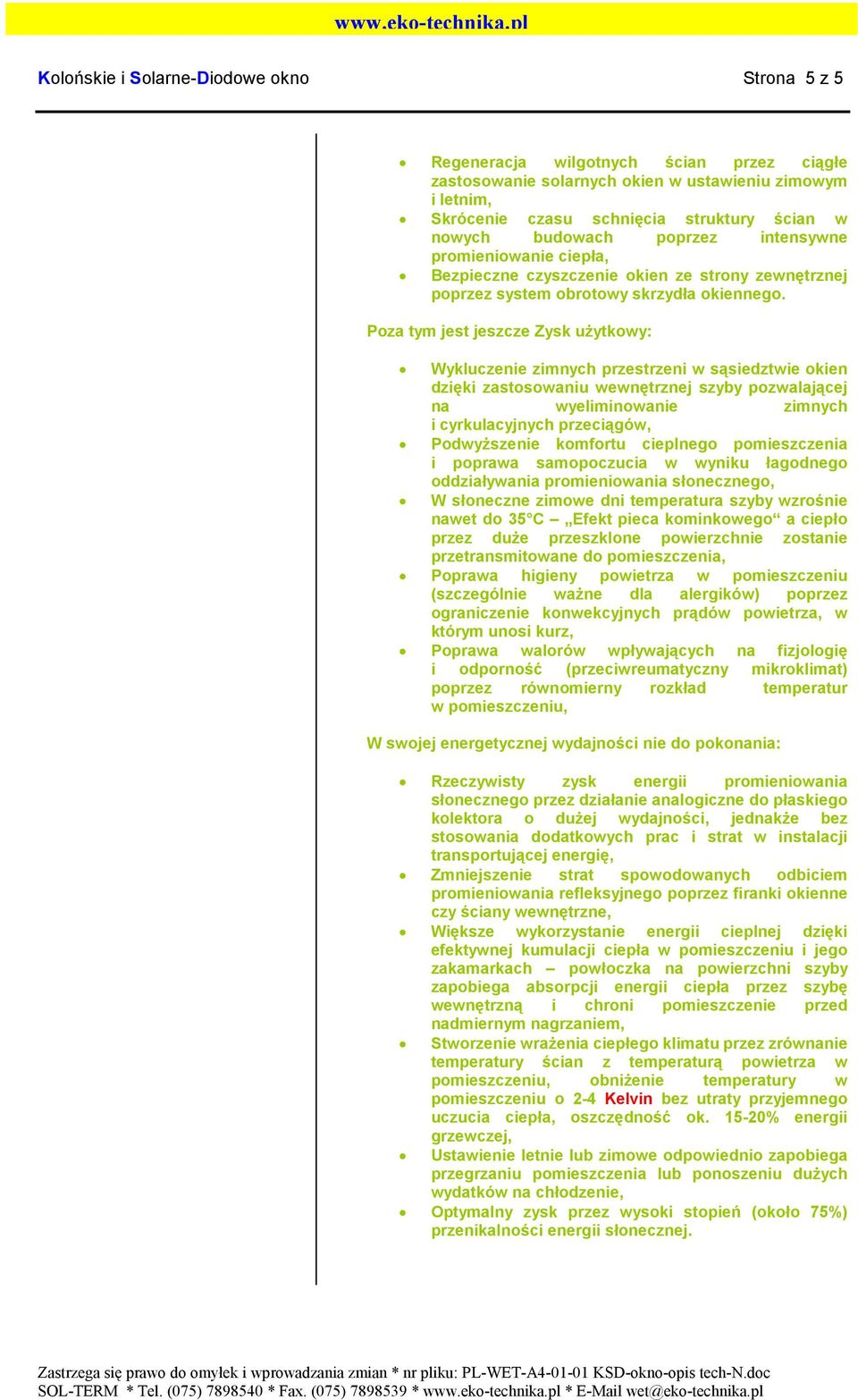

5 Kolońskie i Solarne-Diodowe okno Strona 5 z 5 Regeneracja wilgotnych ścian przez ciągłe zastosowanie solarnych okien w ustawieniu zimowym i letnim, Skrócenie czasu schnięcia struktury ścian w nowych budowach poprzez intensywne promieniowanie ciepła, Bezpieczne czyszczenie okien ze strony zewnętrznej poprzez system obrotowy skrzydła okiennego. Poza tym jest jeszcze Zysk użytkowy: Wykluczenie zimnych przestrzeni w sąsiedztwie okien dzięki zastosowaniu wewnętrznej szyby pozwalającej na wyeliminowanie zimnych i cyrkulacyjnych przeciągów, Podwyższenie komfortu cieplnego pomieszczenia i poprawa samopoczucia w wyniku łagodnego oddziaływania promieniowania słonecznego, W słoneczne zimowe dni temperatura szyby wzrośnie nawet do 35 C Efekt pieca kominkowego a ciepło przez duże przeszklone powierzchnie zostanie przetransmitowane do pomieszczenia, Poprawa higieny powietrza w pomieszczeniu (szczególnie ważne dla alergików) poprzez ograniczenie konwekcyjnych prądów powietrza, w którym unosi kurz, Poprawa walorów wpływających na fizjologię i odporność (przeciwreumatyczny mikroklimat) poprzez równomierny rozkład temperatur w pomieszczeniu, W swojej energetycznej wydajności nie do pokonania: Rzeczywisty zysk energii promieniowania słonecznego przez działanie analogiczne do płaskiego kolektora o dużej wydajności, jednakże bez stosowania dodatkowych prac i strat w instalacji transportującej energię, Zmniejszenie strat spowodowanych odbiciem promieniowania refleksyjnego poprzez firanki okienne czy ściany wewnętrzne, Większe wykorzystanie energi cieplnej dzięki efektywnej kumulacji ciepła w pomieszczeniu i jego zakamarkach powłoczka na powierzchni szyby zapobiega absorpcji energi ciepła przez szybę wewnętrzną i chroni pomieszczenie przed nadmiernym nagrzaniem, Stworzenie wrażenia ciepłego klimatu przez zrównanie temperatury ścian z temperaturą powietrza w pomieszczeniu, obniżenie temperatury w pomieszczeniu o 2-4 Kelvin bez utraty przyjemnego uczucia ciepła, oszczędność ok % energii grzewczej, Ustawienie letnie lub zimowe odpowiednio zapobiega przegrzaniu pomieszczenia lub ponoszeniu dużych wydatków na chłodzenie, Optymalny zysk przez wysoki stopień (około 75%) przenikalności energi słonecznej.
