1 Załącznik nr 1 do SIWZ MAŁOPOLSKI SYSTEM INFORMACJI TURYSTYCZNEJ KATALOG MEBLI I ELEMENTÓW ARANśACYJNYCH

2 Katalog mebli i elementów aranŝacyjnych obejmuje IV części: I. Informacje ogólne dotyczące kolorystyki i oświetlenia II. Prezentacja mebli III. Prezentacja stojaków na materiały informacyjno-promocyjne IV. Prezentacja elementów aranŝacyjnych Wszystkie meble i elementy aranŝacyjne przedstawione zostały w ten sam sposób: 1. Nazwa 2. Numer katalogowy 3. Przestrzenna wizualizacja 3D 4. Opis wykonania (zastosowane materiały i kolorystyka) 5. Rzuty i rysunki z dokładnymi wymiarami 2

3 I. INFORMACJE OGÓLNE DOTYCZĄCE KOLORYSTYKI I OŚWIETLENIA Oświetlenie Oświetlenie wnętrz powinno być standardowe, wiszące. Lampy z neutralnym kloszem w kolorze białym lub bezbarwnym. Rekomenduje się podświetlenie mebli w formie listew ledowych lub oświetlenia punktowego (z parametrami oświetlenia meblowego). W niektórych przypadkach tego typu podświetlenie stanowi element mebla, w innych moŝliwe jest jego zainstalowanie. Rekomenduje się równieŝ wyeksponowanie map poprzez podświetlenie ich przez kompaktowe projektory montowane na szynach na ścianach lub sufitach. Kolorystyka Na potrzeby kolekcji mebli MSIT stworzony został specjalny wzór odzwierciedlający kratkę w kolorach: - zielonym (Pantone 382 C) - granatowym (Pantone 534 C) - szarym (Pantone Warm Gray 3 C) - białym granatowy zielony szary biały PANTONE 534C PANTONE 382C PANTONE WARM GRAY3C Dlatego, z uwagi na intensywne kolory mebli i elementów aranŝacyjnych kolorystyka ścian i posadzek aranŝowanych wnętrz powinna być neutralna, najlepiej w kolorach bieli lub szarości, tak aby stanowiła delikatne tło dla elementów wyposaŝenia. 3

4 Wzór okleiny meblowej dedykowanej dla marki MSIT Na bazie kolorów budujących logo MSIT został stworzony projekt okleiny meblowej zastosowanej w większości projektów mebli. 4

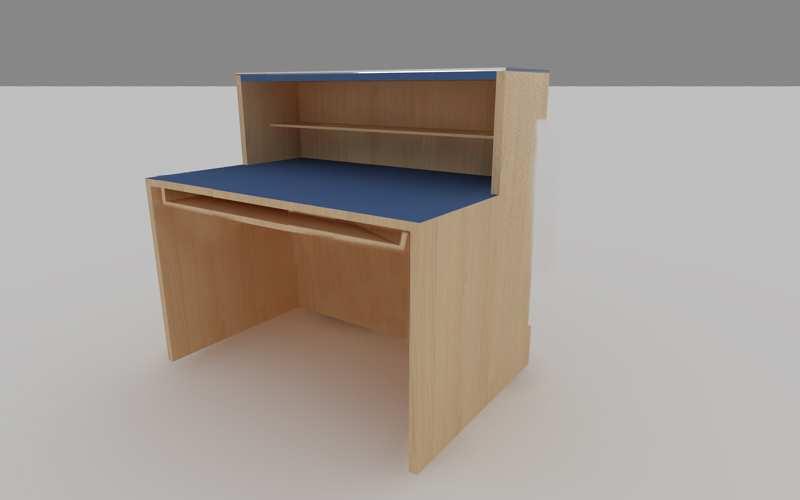

5 II. PREZENTACJA MEBLI LADA RECEPCYJNA ZINTEGROWANA Z BIURKIEM DLA INFORMATORA TURYSTYCZNEGO Numer katalogowy: 01M Lada recepcyjna stanowi najwaŝniejszy mebel punktu informacji turystycznej. Została zaprojektowana w ten sposób, Ŝe stanowi jedną całość z biurkiem dla informatora turystycznego. W przypadku kiedy lada przeznaczona jest dla więcej niŝ jednego informatora turystycznego i komponuje się z więcej niŝ jednego biurka front lady oraz blat nadstawki zawsze stanowią jednolitą całość (naleŝy zamaskować ewentualne łączenia). 5

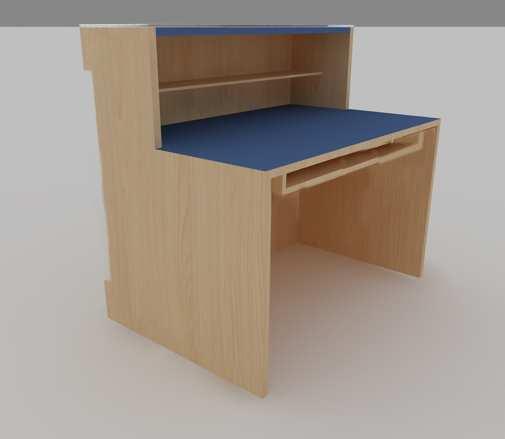

6 OPIS Wymiary: wysokość lady: 110 cm wysokość blatu pracowniczego: 74 cm szerokość: 120 cm głębokość lady: 35 cm głębokość blatu pracowniczego: 80 cm Lada recepcyjna wykonana jest z płyty meblowej według modułu 120 cm x 80 cm i jest zintegrowana z biurkiem dla informatora turystycznego wykonanego równieŝ z płyty meblowej (krawędzie wykończone PCV 2 mm w kolorze odpowiadającym kolorowi płyty). Konstrukcja lady i biurka fornirowana / okleinowana w kolorze dębu. Blat lady i biurka wykonany z płyty meblowej ok. 35 mm w kolorze granatowym (Pantone 534C). Dodatkowo blat lady pokryty jest taflą szkła bezpiecznego, szlifowanego na krawędziach, w kolorze granatowym (Pantone 534 C). Szyba jest klejona do blatu lady. Lada posiada kanał na okablowanie sprzętu komputerowego oraz kosz na komputer przymocowany od wewnętrznej strony lady w części pracowniczej. Biurko posiada szufladę pod klawiaturę (szczegóły w rysunkach technicznych). 6

7 7

8 Front lady moŝe występować w trzech wersjach kolorystycznych: - zielonej (Pantone 382 C) - granatowej (Pantone 534C) - okleinie bukowej 8

9 Kolor na froncie lady wykonany jest w formie naklejki w wymienionych powyŝej kolorach. 9

10 RYSUNEK TECHNICZNY 10

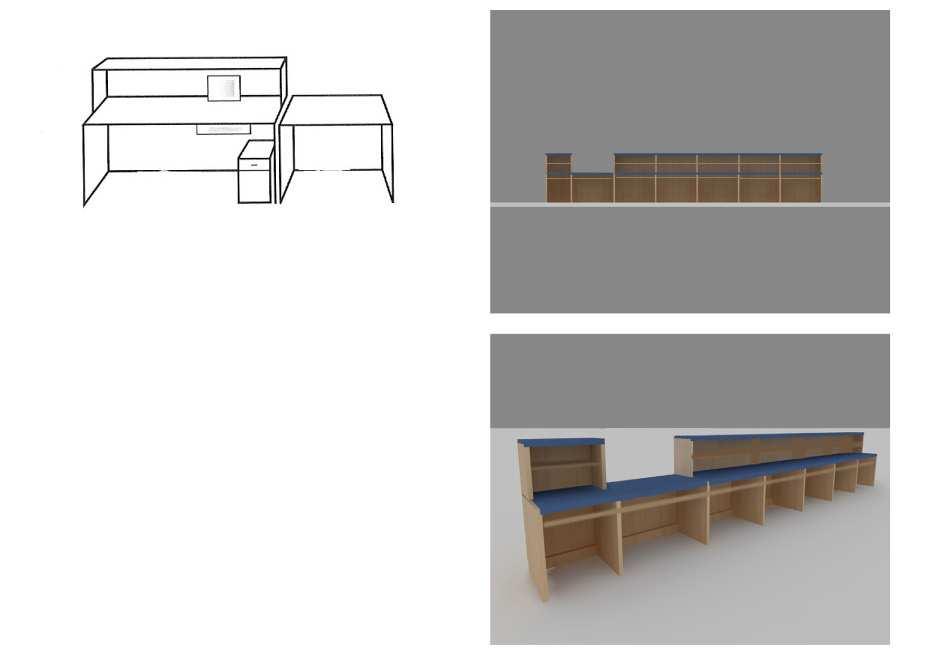

11 LADA RECEPCYJNA ZINTEGROWANA Z BIURKIEM DLA INFORMATORA TURYSTYCZNEGO DLA JEDNEGO INFORMATORA TURYSTYCZNEGO Numer katalogowy: 01MA Lada wykonana wg opisu jak powyŝej o wymiarach: wysokość lady: 110 cm wysokość blatu pracowniczego: 74 cm szerokość: 240 cm głębokość lady: 35 cm głębokość blatu pracowniczego: 80 cm W przypadku gdy sytuacja lokalowa pomieszczeń adaptowanych według rozwiązania modelowego nie pozwoli na dokładne zastosowanie wymiarów lady dla jednego informatora turystycznego, moŝliwe jest ich zmniejszenie do wymiarów: wysokość lady: 110 cm wysokość blatu pracowniczego: 74 cm szerokość: 120 cm głębokość lady: 35 cm głębokość blatu pracowniczego: 80 cm 11

12 LADA RECEPCYJNA ZINTEGROWANA Z BIURKIEM DLA INFORMATORA TURYSTYCZNEGO DLA DWÓCH INFORMATORÓW TURYSTYCZNYCH Numer katalogowy: 01MB Lada wykonana wg opisu jak powyŝej o wymiarach: wysokość lady: 110 cm wysokość blatu pracowniczego: 74 cm szerokość: 240 cm głębokość lady: 35 cm głębokość blatu pracowniczego: 80 cm 12

13 LADA RECEPCYJNA ZINTEGROWANA Z BIURKIEM DLA INFORMATORA TURYSTYCZNEGO DLA TRZECH INFORMATORÓW TURYSTYCZNYCH Numer katalogowy: 01MC Lada wykonana wg opisu jak powyŝej o wymiarach: wysokość lady: 110 cm wysokość blatu pracowniczego: 74 cm szerokość: 360 cm głębokość lady: 35 cm 13

14 LADA RECEPCYJNA ZINTEGROWANA Z BIURKIEM DLA INFORMATORA TURYSTYCZNEGO DOSTOSOWANA DO POTRZEB OSÓB NIEPEŁNOSPRAWNYCH Numer katalogowy: 01MD W jednostkach IT przystosowanych do potrzeb osób niepełnosprawnych lada recepcyjna powinna posiadać część lady przystosowanej do obsługi osób niepełnosprawnych. W takiej sytuacji jeden moduł lady (tj. moduł o szerokości 120 cm) powinien być obniŝony do wysokości 74 cm. 14

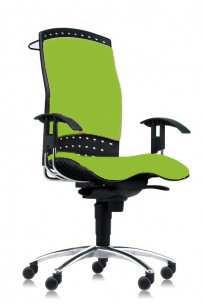

15 KRZESŁO BIUROWE Numer katalogowy: 02M OPIS Krzesło obrotowe pracownicze Wymiary: - wysokość siedziska: 45 do 55 cm - głębokość siedziska: 45 cm - szerokość siedziska: 48 cm - ogólna wysokość krzesła: 99 do 109 cm - ogólna głębokość krzesła: 62 cm - ogólna szerokość krzesła: 66 cm Krzesło obrotowe z podłokietnikami z tworzywa w kolorze grafitowo-czarnym odpornymi na uszkodzenia i zadrapania, osadzonymi na dwóch prętach stalowych mocowanych do mechanizmu krzesła, regulowanymi na wysokość w zakresie min. 75 mm. WyposaŜone w specjalny siłownik gazowy umoŝliwiający płynną regulację wysokości siedziska w zakresie min. 100 mm oraz mechanizm synchroniczny umoŝliwiający jednoczesną zmianę kąta nachylenia oparcia i siedziska z moŝliwością ustawiania ich w 4 pozycjach, co umoŝliwia regulację o 30 o do tyłu i 5 o do przodu. Krzesło z moŝliwością regulacji siły nacisku w stosunku do cięŝaru ciała za pomocą pokrętła znajdującego się w miejscu łatwo dostępnym z pozycji siedzącej uŝytkownika. Wyprofilowane siedzisko z tapicerowaną poduszką z pianki poliuretanowej N-40HD o wysokich walorach uŝytkowych o grubości 40 mm z wyraźnie zaznaczonym kształtem części miednicowo-udowej. Poduszka siedziska posiada zaokrąglenie krawędzi przedniej w celu zmniejszania ucisku na mięśnie ud i zapobiega drętwieniu kończyn dolnych podczas utrzymywania pochylonej do przodu pozycji ciała. W przypadku uszkodzenia lub silnego zabrudzenia moŝliwość łatwej wymiany poduszek siedziska i oparcia. Oparcie z profilowanego tworzywa w kolorze grafitowo-czarnym z trójkątnymi otworami ułatwiającymi cyrkulację powietrza między oparciem, a plecami uŝytkownika, z nakładaną 15

16 tapicerowaną poduszką, z moŝliwością regulacji wysokości w zakresie min. 75 mm poprzez jednoczesne wciśnięcie dwóch przycisków umieszczonych po obu stronach oparcia, w dolnej części oparcia, co pozwala na regulację jego wysokości z dopasowaniem wygięcia części lędźwiowej do wymagań uŝytkownika (moŝliwość obniŝenia wysokości z kaŝdej pozycji oparcia). Na tylnej części oparcia zamontowany jest wieszak na marynarkę wykonany z giętego pręta metalowego, malowany proszkowo. Podstawa pięcioramienna o średnicy min. 620 mm wykonana ze stopu aluminium AL 226 metodą odlewania wysokociśnieniowego, malowana proszkowo w kolorze platyna metalik, wyposaŝona w podwójne rolki samohamowne do wykładziny dywanowej lub podłóg twardych. Mechanizm regulacji wysokości siedziska, pochylenia i wysokości oparcia oraz wysokości podłokietników powinien być łatwo dostępny i prosty w obsłudze i tak usytuowany, aby regulację moŝna było wykonać w pozycji siedzącej. Krzesło musi posiadać: atest badań wytrzymałościowych, ocenę ergonomiczną wystawioną przez Instytut Medycyny Pracy potwierdzającą zgodność krzesła z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z 1 grudnia 1998 r., świadectwo badań zgodności normowych dot. wymiarów, bezpieczeństwa i metod badania bezpieczeństwa, atest wytrzymałościowy na krzyŝak aluminiowy, atest na trudno-palność i ścieralność tapicerki. Poduszki siedziska i oparcia pokryte tkanina SINGAPUR o odporności na ścieranie min cykli Martindale'a, światło, trudnopalnej. Skład tkaniny: 52 % Polyamid, 42% Polyester, 6 % Acryl. 16

17 SAMODZIELNE STANOWISKO KOMPUTEROWE DLA TURYSTY Numer katalogowy: 03M OPIS Wymiary: - wysokość blatu pracowniczego: 70 cm - szerokość blatu pracowniczego: 120 cm - głębokość blatu pracowniczego: 80 cm Stanowisko wykonane jest z płyty meblowej: - konstrukcja stanowiska w kolorze dębu - blat stanowiska w kolorze granatowym zbliŝonym do wzornika Pantone 534 C. (krawędzie wykończone PCV 2 mm w kolorze odpowiadającym danemu kolorowi płyty). Dodatkowo stanowisko wyposaŝone jest w kosz na komputer zainstalowany po wewnętrznej stronie biurka. Na blacie stanowiska zainstalowany jest element aranŝacyjny, stanowiący swego rodzaju parawan. Element wykonany jest z szyby bezpiecznej (foliowanej) o wymiarze 70 cm x 70 cm. Na froncie elementu umieszczona jest naklejka z logo MSIT. 17

18 RYSUNEK TECHNICZNY 18

19 SAMODZIELNE STANOWISKO NIEPEŁNOSPRAWNYCH KOMPUTEROWE DLA OSÓB Numer katalogowy: 04M 19

20 OPIS Wymiary: - wysokość: 70 cm - szerokość: 150 cm - głębokość: 70 cm Jest to specjalne stanowisko komputerowe dla osób niepełnosprawnych. Stanowisko wykonane jest z płyty meblowej: - konstrukcja stanowiska w kolorze dębu - blat stanowiska w kolorze granatowym zbliŝonym do wzornika Pantone 534 C. (krawędzie wykończone PCV 2 mm w kolorze odpowiadającym danemu kolorowi płyty). Stanowisko wyposaŝone jest w kosz na komputer zainstalowany po wewnętrznej stronie biurka. Listwa zasilająca znajduje się z boku stanowiska. Dodatkowo biurko posiada moŝliwość regulacji wysokości oraz listwę zabezpieczającą przed spadaniem przedmiotów z blatu. RYSUNEK TECHNICZNY 20

21 2 element meblowy 3 element umoŝliwiający zmianę wysokości stanowiska (gotowa konstrukcja meblowa) 4 listwa zabezpieczająca spadanie przedmiotów z blatu stanowiska 21

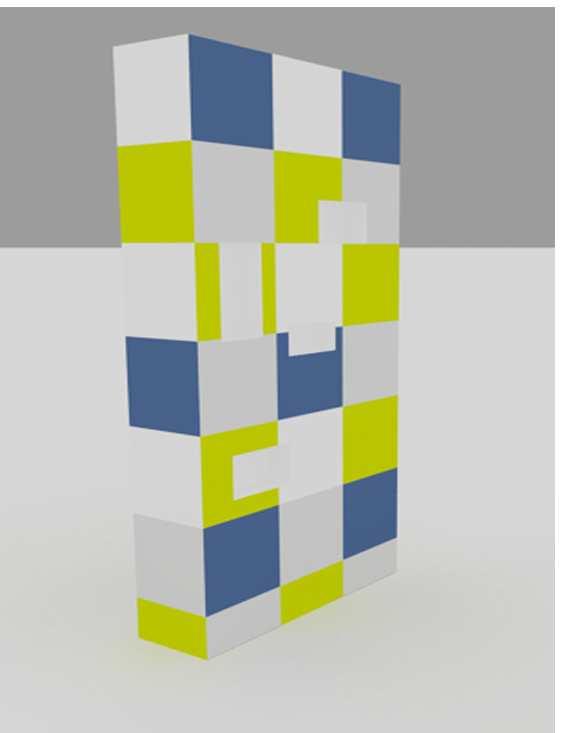

22 SZAFA NA DOKUMENTY (KOLOROWA Z WNĘKAMI) Numer katalogowy: 05M

23 OPIS Wymiary: - wysokość: 210 cm - szerokość: 120 cm Szafa na dokumenty, kolorowa wykonana z płyty laminowanej w kolorach identyfikujących markę. Szafa ma za zadanie przechowywać dokumenty, dlatego podzielona jest wewnątrz półkami o wysokości 30 cm. Drzwi szafy posiadają Ŝłobienie, tak aby moŝna było bez potrzeby mocowania uchwytów je otwierać (rysunek detalu załączony). Wnęki zaproponowane we froncie szafy umoŝliwiają dodatkowo prezentację drobiazgów reklamowych związanych z marką MSIT (szczegóły podziałów szafy w rysunkach technicznych) RYSUNEK TECHNICZNY 23

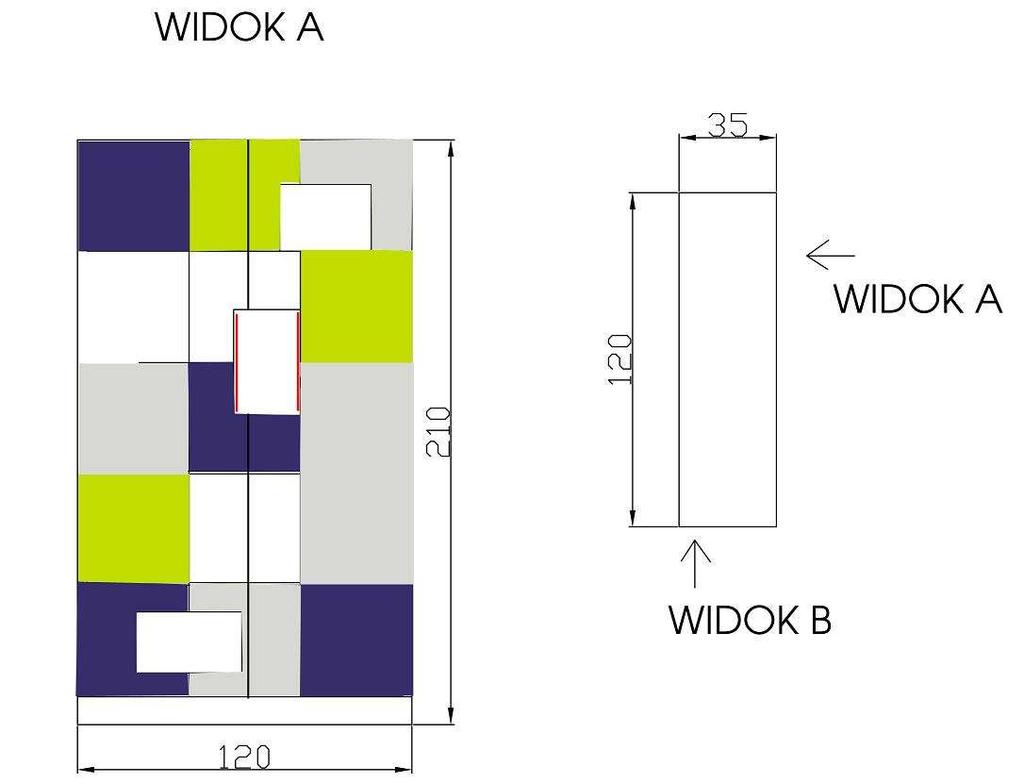

24 24

25 TABLICA WEWNĘTRZNA Z LOGO MSIT / SZAFA NA DOKUMENTY Z LOGO MSIT I. SZAFA NA DOKUMENTY Z LOGO MSIT (TRZY WERSJE KOLORYSTYCZNE: BIAŁA, GRANATOWA I KOLOROWA) Numer katalogowy: 06M 25

26 26

27 27

28 OPIS Wymiary: - wysokość: 210 cm - szerokość: 120 cm Wymiar logo: 80 cm x 80 cm Front szafy wykonany z płyty meblowej laminowanej w trzech wersjach kolorystycznych: 1. białej, 2. granatowej (Pantone 534 C) 3. kolorowej (zielono- (Pantone 382 C) granatowo- (Pantone 534 C) szaro- (Pantone Warm Gray 3 C) białej) Logo MSIT wykonane ze styroduru 3 cm z frontem liter z plexi 3mm; pozostała część logotypu w formie naklejki. Opcjonalnie szafa moŝe być podświetlona listwami ledowymi (szczegóły na rysunku technicznym w skali) Szafa z logo MSIT posiada zawiasy typu NO HAND, czyli bezuchwytowe. 28

29 RYSUNEK TECHNICZNY 29

30 Logo MSIT wykonane ze styroduru z frontem z plexi oraz naklejką uzupełniającą logo. Wymiar logo wysokość liter 30 cm. 30

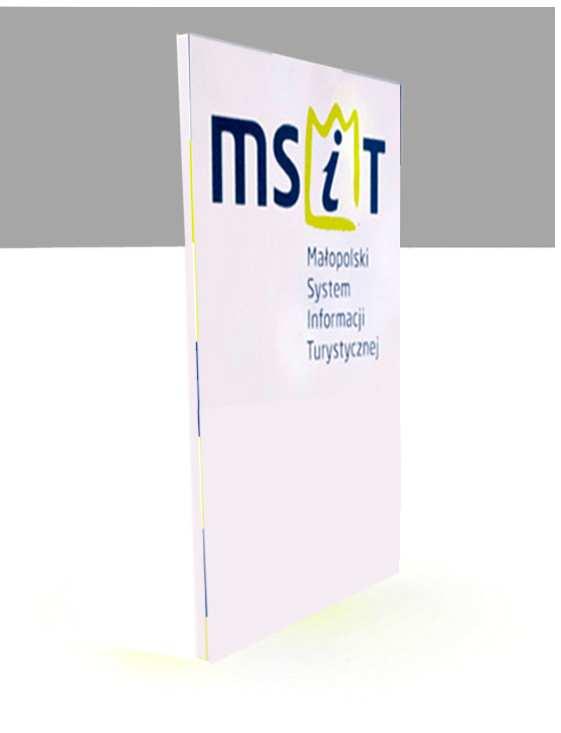

31 II. PANEL DEKORACYJNY Z LOGO MSIT (TRZY WERSJE KOLORYSTYCZNE: BIAŁA, GRANATOWA I KOLOROWA) Numer katalogowy: 06MA 31

32 32

33 OPIS Wymiary: - wysokość 210 cm - szerokość 120cm Wymiar logo: 80 cm x 80 cm Panel wykonany z płyty meblowej laminowanej w trzech wersjach kolorystycznych: 1. białej, 2. granatowej (Pantone 534 C), 33

34 3. kolorowej (zielono- (Pantone 382 C) granatowo- (Pantone 534 C) szaro- (Pantone Warm Gray 3 C) białej) zamontowany bezpośrednio do powierzchni wybranej ściany. W momencie, kiedy sytuacja lokalowa nie umoŝliwia zainstalowania tak duŝej powierzchni panelu moŝliwa jest jego modyfikacja rozmiarowa. Panel z logo MSIT montowany z pomocą zawieszek meblowych. Logo wykonane ze styroduru 3 cm z frontem liter z plexi 3mm, pozostała część logotypu w formie naklejki. 34

35 RYSUNEK TECHNICZNY 35

36 Logo MSIT wykonane ze styroduru z frontem z plexi oraz naklejką uzupełniającą logo. Wymiar logo wysokość liter 30 cm. 36

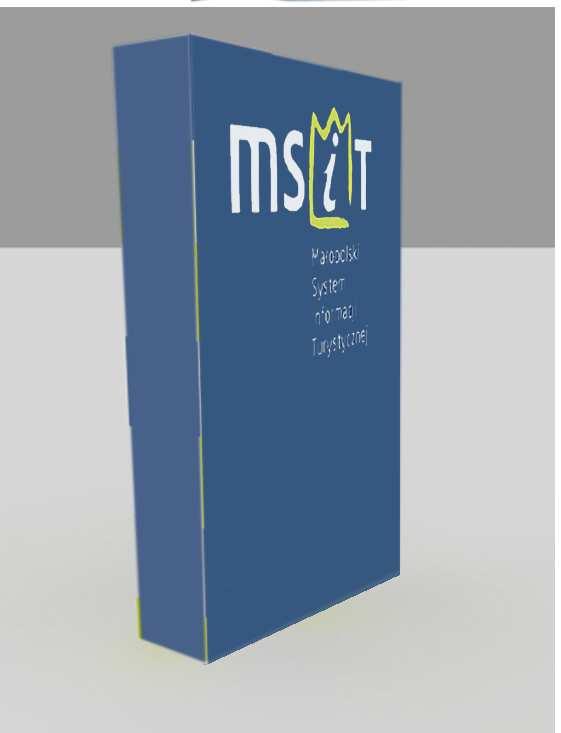

37 III. SZAFA NA MATERIAŁY PROMOCYJNO-INFORMACYJNE DLA OSÓB NIEPEŁNOSPRAWNYCH Z LOGO MSIT (DWIE WERSJE KOLORYSTYCZNE: BIAŁA I GRANATOWA) Numer katalogowy: 06MB 37

38 38

39 OPIS Wymiary: - wysokość: 210 cm - szerokość: 120 cm Wymiar logo: 80 cm x 80 cm Front szafy wykonany z płyty meblowej laminowanej w dwóch wersjach kolorystycznych: - białej, - granatowej (Pantone 534 C) Logo MSIT wykonane ze styroduru 3 cm z frontem liter z plexi 3mm; pozostała część logotypu w formie naklejki. Szafa z logo MSIT posiada zawiasy typu NO HAND, czyli bezuchwytowe. Półki 39

40 RYSUNEK TECHNICZNY 40

41 KANAPA Numer katalogowy: 07M OPIS Wymiary: - szerokość: 80 cm lub: 142 cm lub: 200 cm Meble tapicerowane (skóra) w trzech rozmiarach. Kolor Madras Sahara (gama ciepłych beŝy). 41

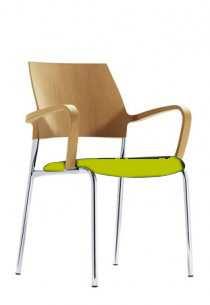

42 KRZESŁO DO WYKORZYSTANIA W CZĘŚCI SAMOOBSŁUGI Numer katalogowy: 08M OPIS Krzesło gościnne Wymiary: - wysokość siedziska 46 cm - głębokość siedziska 48 cm - szerokość siedziska 48 cm - ogólna wysokość krzesła 86 cm - ogólna głębokość krzesła 54 cm - ogólna szerokość krzesła 60 cm Wyprofilowane siedzisko ze sklejki liściastej z tapicerowaną poduszką z pianki poliuretanowej o wysokich walorach uŝytkowych, o grubości 30 mm. Poduszka siedziska musi posiadać zaokrąglenie krawędzi przedniej. Podstawa krzesła to stelaŝ 4-noŜny wykonany z rurki stalowej o średnicy 20 mm, malowany proszkowo w kolorze platyna metalik. Nogi stelaŝa zakończone stopkami z tworzywa PU w kolorze czarnym, o wysokich parametrach odporności na uszkodzenia i zmianę wybarwienia, dobrze dopasowującymi się do podłoŝa. Tylne stopki z wyraźnym wygięciem pozwalającym na dopasowanie do podłoŝa. StelaŜ w górnej części łączącej się z oparciem ze sklejki przechodzi w kształt owalny pozwalający na odpowiednie dopasowanie do grubości oparcia sklejkowego. Oparcie z profilowanej sklejki bukowej pokrytej okleiną naturalną bukową połączonej z podłokietnikami równieŝ wykonanymi ze sklejki z wyraźnie widoczną strukturą warstwową. Grubość łuszczki sklejki: 1,4 mm, gęstość sklejki: 800 kg /m 3. Grubość sklejki na oparciu zróŝnicowana, w części środkowej ok. 8 mm, w części łączącej się z podłokietnikami ok. 20 mm, w części łączącej się ze stelaŝem ok. 35 mm. ZróŜnicowanie grubości sklejki pozwala na 42

43 lepsze wyprofilowanie i dopasowanie do pleców osoby uŝytkującej oraz daje dobry odbiór estetyczny. Podłokietniki w dolnej części łączone są ze stelaŝem za pomocą elementu w kształcie walca wykonanego jako odlew aluminiowy, pozwalającego na zwiększenie wytrzymałości i elastyczności. Powierzchnia podłokietników o szerokości ok. 38 mm i wysokości od 15 mm do 28 mm z zaokrąglonymi krawędziami bocznymi, zabezpieczonymi przed uszkodzeniami. Powierzchnia oparcia wraz z podłokietnikami pokryta lakierem wodnym. Krzesło musi posiadać moŝliwość sztaplowania pionowego do 4 sztuk krzeseł, w celu ograniczenia powierzchni magazynowania. Krzesło musi posiadać atest wytrzymałościowy, atest higieniczny. Siedzisko obite tkaniną o odporności na ścieranie, min cykli Martindale, o wysokich parametrach uŝytkowych oraz odporności na piling i światło. 43

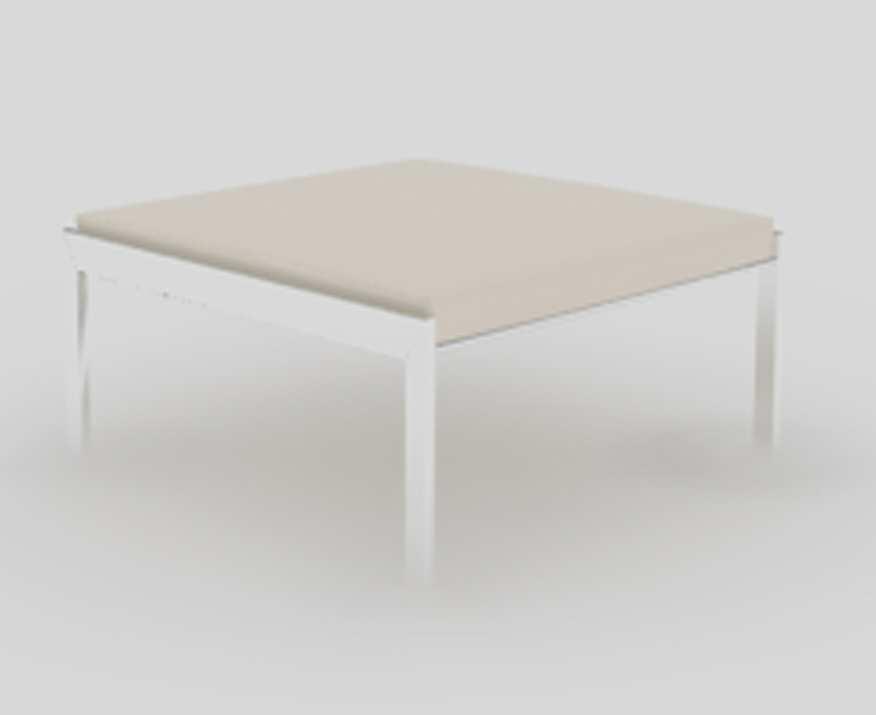

44 STOLIK (DWIE WERSJE ROZMIAROWE: DO KANAPY I DO KRZESEŁ) Numer katalogowy: 09M OPIS Wymiary : I wersja: - wymiar blatu: 50 cm x 50 cm - wysokość: 60 cm II wersja: - wymiar blatu: 50 cm x 50 cm - wysokość: 70 cm Konstrukcja stalowa malowana proszkowo na kolor Pantone Warm Gray 3C. Blat laminowany w kolorze białym. 44

45 RYSUNEK TECHNICZNY Wersja: do krzeseł Wersja: do kanapy 45

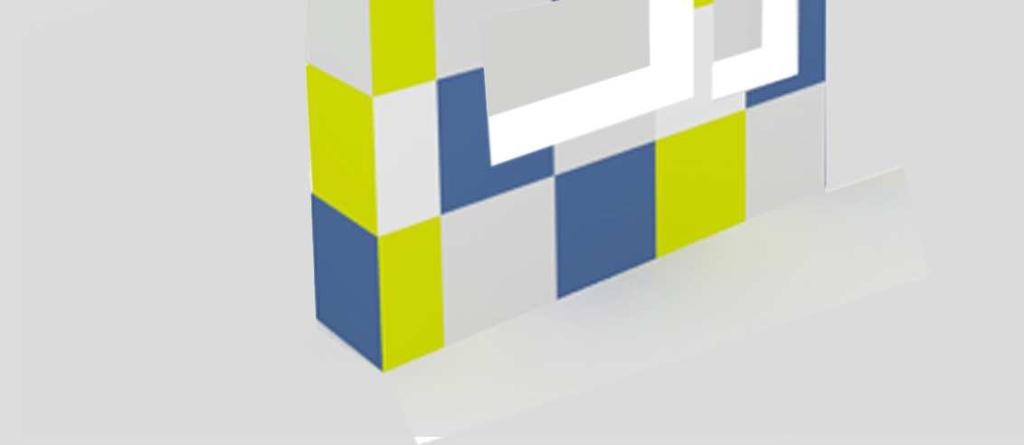

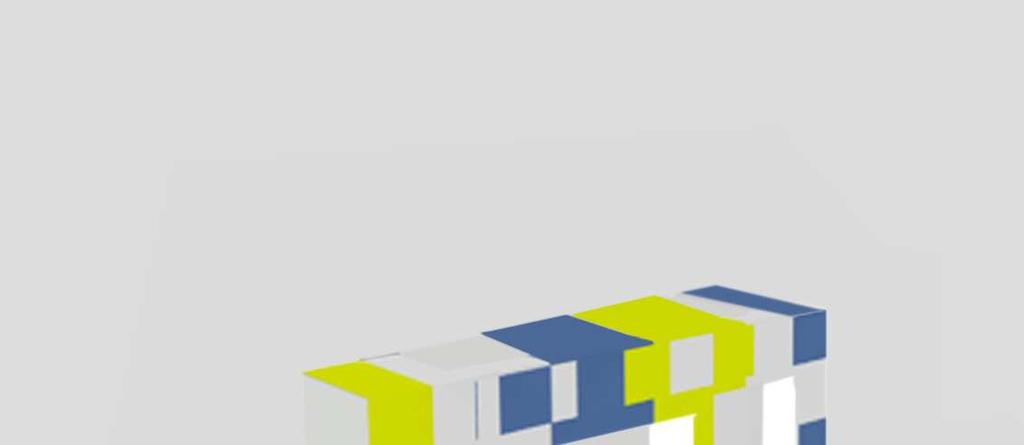

46 SZAFKA NA DVD Numer katalogowy: 10 M OPIS Wymiary: - wysokość: 70 cm - szerokość: 60 cm - głębokość: 40 cm Szafka wykonana z płyty meblowej laminowanej wg wzoru MSIT z dwoma wnękami prezentacyjnymi oraz szufladą mieszczącą odtwarzacz DVD. Szuflada zamykana na zamek meblowy, z zawiasem umoŝliwiającym otwieranie do 180. Szafka ma w tylniej części otwór umoŝliwiający podłączenie okablowania pomiędzy monitorem a odtwarzaczem. Okablowanie powinno być schowane w ścianie lub zamaskowane tak, aby pomiędzy monitorem a DVD nie były widoczne podłączenia. 46

47 RYSUNEK TECHNICZNY 47

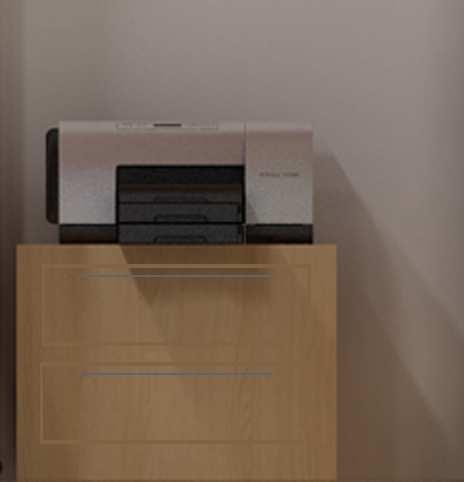

48 STOLIK POD KSEROKOPIARKĘ Numer katalogowy: 11M OPIS Wymiary: - wysokość: 70 cm - szerokość: 120 cm - głębokość: 60 cm Stolik wykonany z płyty meblowej laminowanej w kolorze dębu. Dwie szuflady na papier o wysokości 20 cm ze stalowymi uchwytami. Szafka ma zamontowane kółka z hamulcem co umoŝliwia zmianę jej połoŝenia. 48

49 RYSUNEK TECHNICZNY 49

50 STOISKO DO EKSPOZYCJI PRODUKTÓW REGIONALNYCH Numer katalogowy: 12M OPIS Wymiary: - wysokość: 200 cm - szerokość: 80 cm Stoisko wykonane jest w formie witryny z płyty meblowej laminowanej w kolorze dębu, przeszklonej szybą bezpieczną (foliowaną). Drzwi szklane zamykane na zamek. W zwieńczeniu witryny logo MSIT w formie panelu PCV z tłem przezroczystym o wymiarze 20 cm x 10 cm. 50

51 Stoisko posiada podział na trzy półki wykonane z płyty meblowej oraz dwie małe półeczki do eksponowania drobiazgów (podział i wymiarowanie półeczek w rysunkach technicznych w skali 1:20). Półki w witrynie podświetlone są listwami ledowymi. Listwa ledowa: Biała ciepła, boczna, elastyczna listwa LED z 60 diodami smd na 1 mb. Diody umieszczone są w taki sposób, aby strumień światła był skierowany wzdłuŝ powierzchni, do której jest mocowana listwa. Dzięki duŝej elastyczności i zastosowaniu taśmy klejącej firmy 3M mamy moŝliwość montaŝu listwy w nietypowych i trudno dostępnych miejscach. Parametry listwy: - wymiary: o szerokość: 2 mm o wysokość: 5 mm - napięcie zasilania: 12V DC stabilizowane - pobór prądu: 240 ma na 1 mb (1,2A na krąŝek) - montaŝ: taśma dwustronna 3M - barwa: biała ciepła typ K - kąt świecenia: ~ 140 stopni - jasność: 70lm/m - zakres temperatura pracy: -25 ~ +60st 51

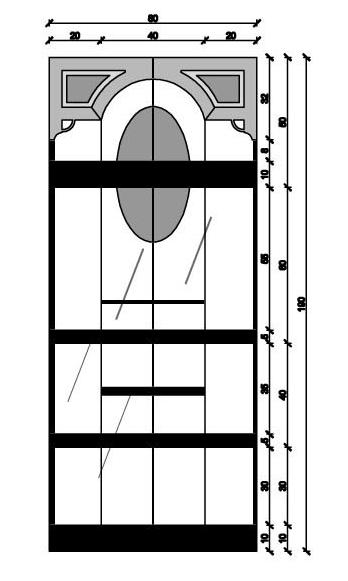

52 RYSUNEK TECHNICZNY 52

53 53

54 LAMPA WISZĄCA Numer katalogowy: 13M OPIS Wymiary: - wysokość lampy 150 cm - szerokość 30 cm - głębokość 30 cm Lampa wykonana jest ze szkła w kolorze białym. Źródło światła: 1 x E27 60W 54

55 LAMPKA BIURKOWA Numer katalogowy: 14M OPIS Wymiary: - wysokość: 50 cm - średnica podstawy: 18 cm - średnica klosza: 10 cm - długość kabla: 196 cm Moc: 40 Wat ObciąŜnik bazowy: Ŝeliwo, lakier podbarwiony Reflektor: aluminium Klosz/ Podstawa: stal, farba Łącznik: tworzywo poliwęglowe, farba Trzonek: stal, chromowana powłoka Szkło ochronne: szkło 55

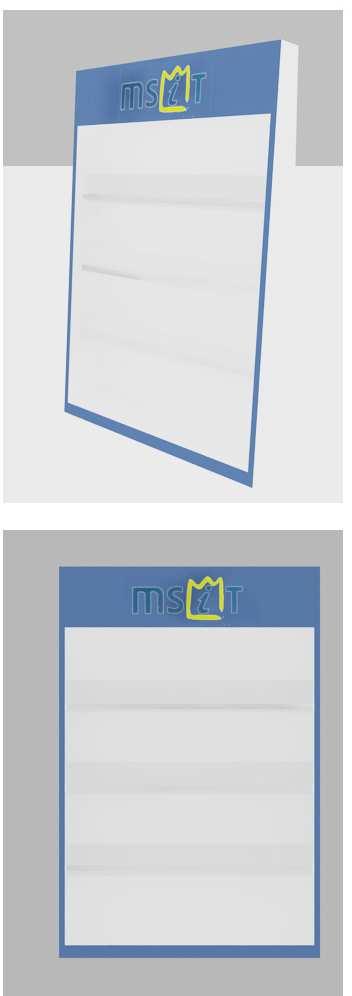

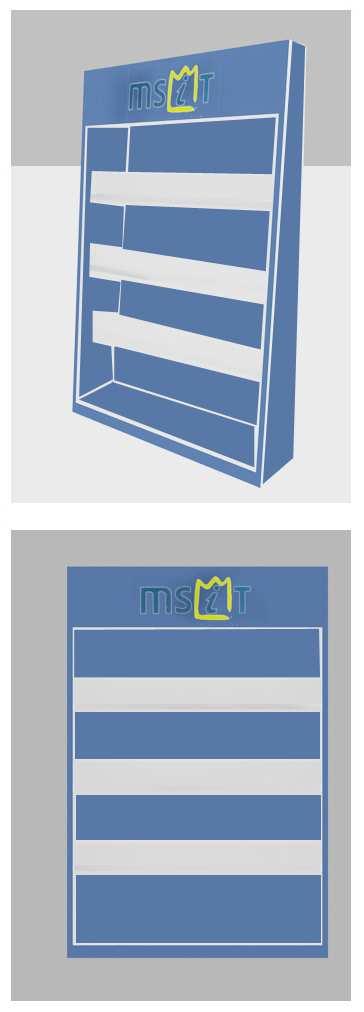

56 III. PREZENTACJA STOJAKÓW NA MATERIAŁY INFORMACYJNO- PROMOCYJNE STOJAK WISZĄCY Z PŁYTY MEBLOWEJ (DWIE WERSJE KOLORYSTYCZNE: BIAŁA I GRANATOWA) Numer katalogowy: 01S OPIS Wymiary: - wysokość 120 cm - szerokość 80 cm - głębokość 25 cm 56

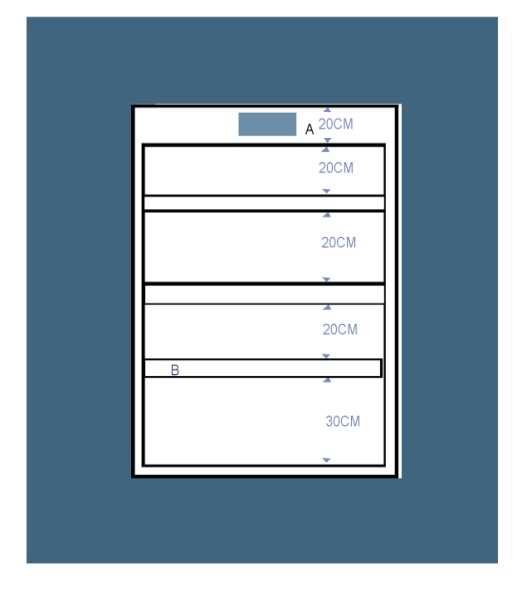

57 Stojak wykonany jest z płyty meblowej laminowanej w dwóch wersjach kolorystycznych: - białej - granatowej (Pantone 534C) Wybór wersji kolorystycznej zaleŝy od specyfiki wnętrza w jakim stojak będzie powieszony. Stojak liczy cztery półki wykonane z plexi glasu w formie rynienek. Wysokość półek: - pierwsza od góry wysokość: 20 cm - druga wysokość: 20 cm - trzecia wysokość: 20 cm - czwarta wysokość: 30 cm Wysokość rynienki: 10 cm Wysokość zwieńczenia stojaka: 20 cm Zwieńczenie stojaka opatrzone logiem MSIT (wersja logo z granatowym tłem) w formie panelu PCV o wymiarach 20 cm x 20 cm. Rekomenduje się, aby stojak powieszony został na ścianie pomalowanej na kolor granatowy (Pantone 534C). We wnętrzach, w których taki zabieg estetyczny nie moŝe być zastosowany stojak powinien zostać zamontowany na panelu PCV w kolorze granatowym (Pantone 534C) dopasowanym rozmiarem do wnętrza i stanowiącym element mebla i wraz z panelem przymocowany do ściany. Stojak mocowany jest bezpośrednio do ściany za pomocą wieszaków meblowych, natomiast w przypadku gdy tworzy całość z panelem PCV to panel mocowany jest do płaszczyzny ściany. 57

58 RYSUNEK TECHNICZNY 58

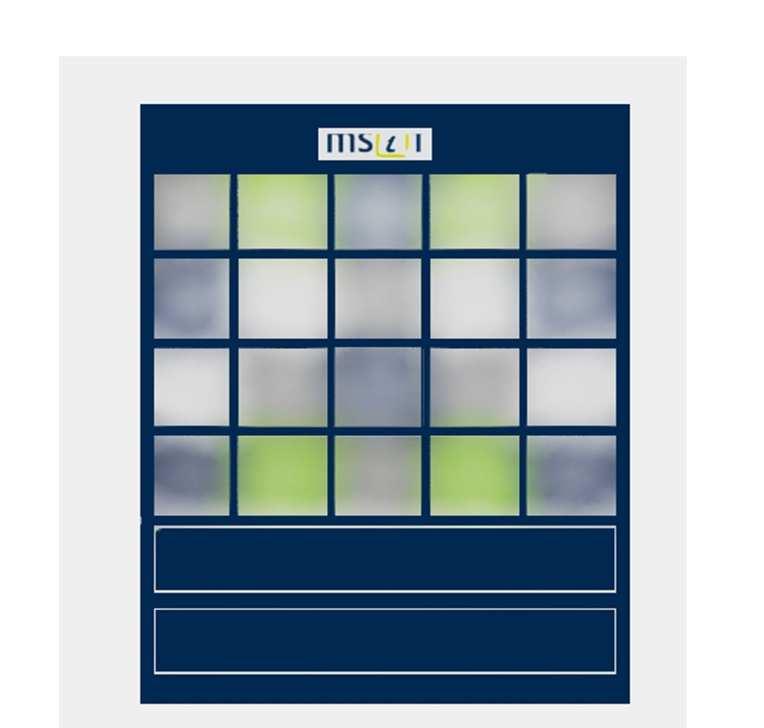

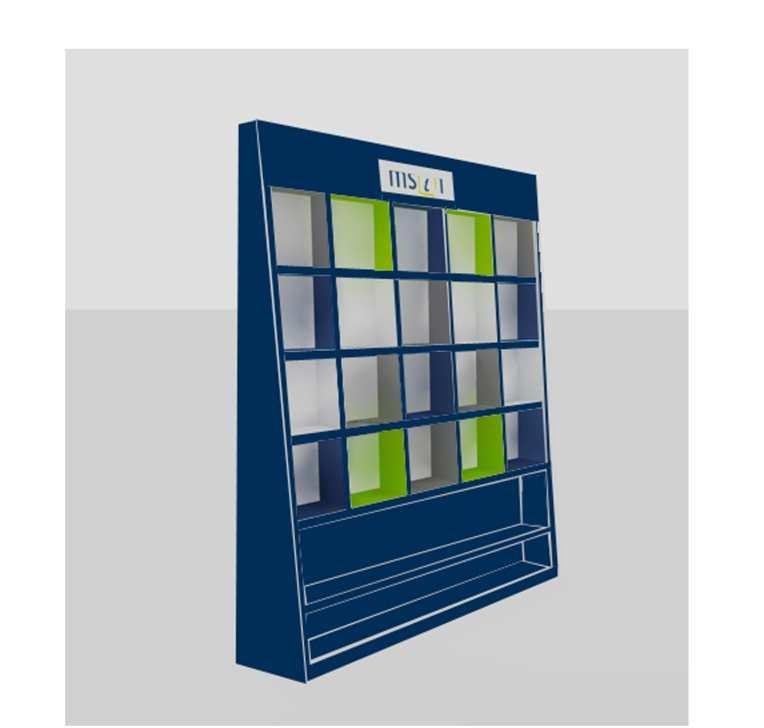

59 STOJAK STOJĄCY NA MATERIAŁY INFORMACYJNO-PROMOCYJNE (DWIE WERSJE ROZMIAROWE: SZEROKOŚĆ 128 CM I 158 CM I DWIE WERSJE KOLORYSTYCZNE: BIAŁA I GRANATOWA) Numer katalogowy: 02S OPIS Wymiary: I wersja: II wersja - wysokość 210 cm - szerokość128 cm - głębokość 40 cm - wysokość 210 cm - szerokość 158 cm 59

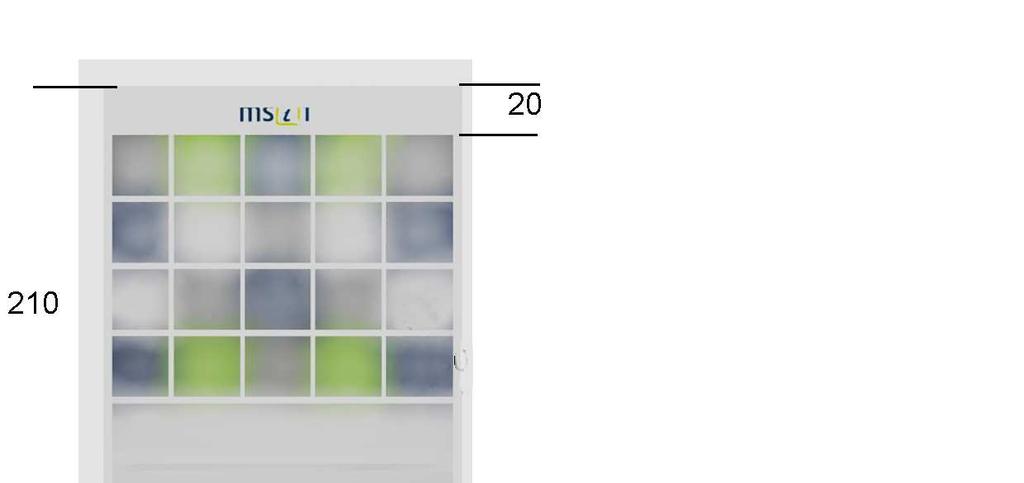

60 - głębokość 40 cm Stojak wykonany z płyty meblowej laminowanej. Konstrukcja stojaka występuje w dwóch wersjach kolorystycznych: - białej - granatowej (PANTONE 534C) Stojak podzielony jest na cztery rzędy półek, kaŝdy po cztery lub pięć wnęk (w zaleŝności od rozmiaru stojaka). Tył wnęk wykonany w kolorach MSTI: zielonym (Pantone 382 C) granatowym (Pantone 534 C) szarym (Pantone Warm Gray 3 C) białym Podział półek w stojaku to 30 cm x 30 cm. Dwie dolne półki w kolorze stojaka, bez podziału na wnęki mają zabezpieczenie z plexi glasu, tak Ŝeby przechowywane w nich materiały informacyjno-promocyjne nie wypadały. Element z plexi ma wysokość 12 cm. Wysokość zwieńczenia stojaka: 30 cm Zwieńczenie stojaka opatrzone logo MSIT (wersja logo z białym tłem) w formie panelu PCV o wymiarach 20 cm x 20 cm. 60

61 61

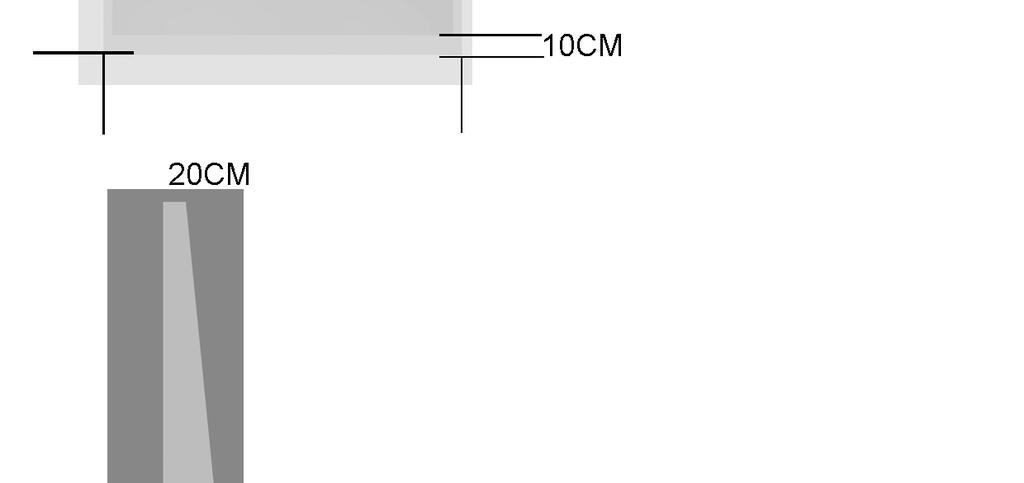

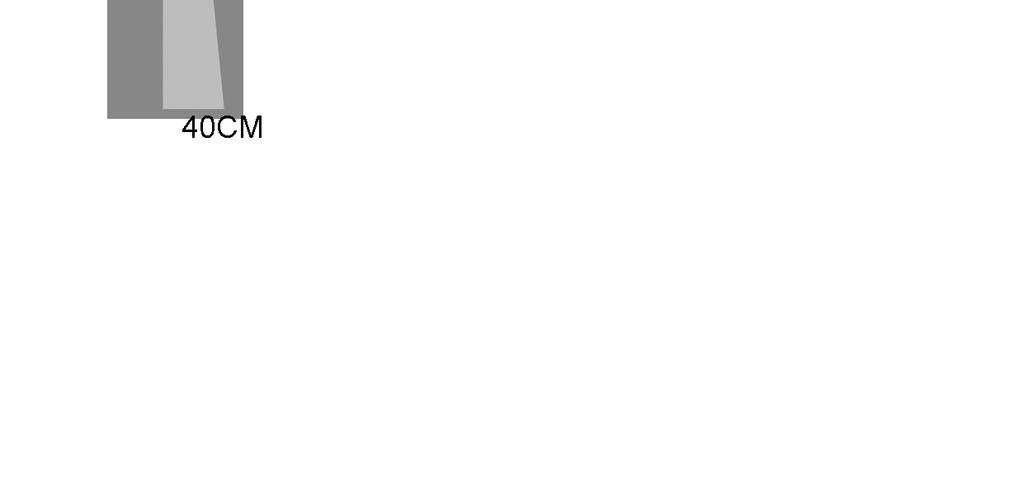

62 RYSUNEK TECHNICZNY 62

63 1. Półka o grubości 4 cm z listwą z plexy zabezpieczającą przed wypadaniem folderów 2. Logo MSIT na panelu PCV 63

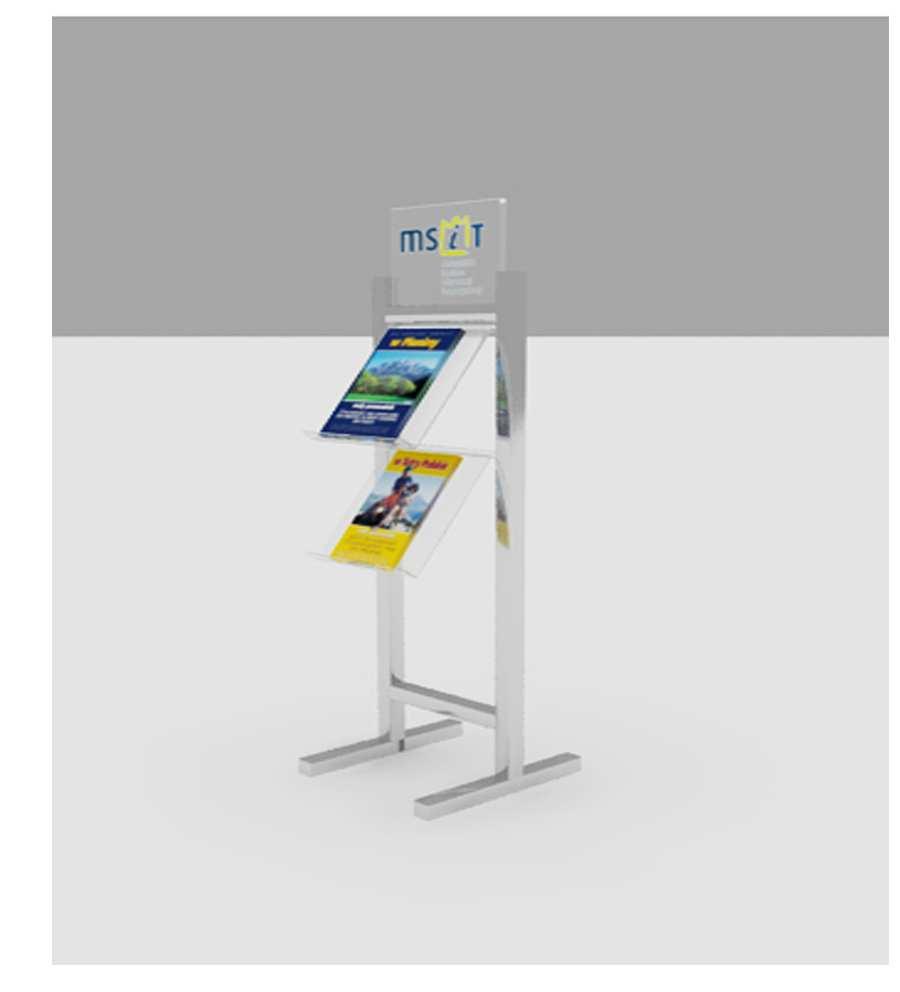

64 STOJAK WOLNOSTOJĄCY STALOWY (Z KIESZENIAMI) Numer katalogowy: 03S OPIS Wymiary: - wysokość 150 cm - szerokość 50 cm Dwustronny stojak wykonany z profili stalowych - 20 mm - malowanych proszkowo na kolor Pantone Warm Gray 3 C z kieszeniami na materiały informacyjno-promocyjne wykonanymi z plexi. Stojak liczy w sumie 8 kieszeni po kaŝdej stronie. Wymiar kieszeni: 30 cm x 22 cm. Przerwy pomiędzy montaŝem kieszeni wynoszą 5 cm. Zwieńczenie stojaka opatrzone logiem MSIT (wersja logo z granatowym tłem) w formie panelu PCV o wymiarach 50 cm x 20 cm. 64

65 65

66 STOJAK WOLNOSTOJĄCY STALOWY Numer katalogowy: 04S 66

67 OPIS Wymiary: - wysokość: 75 cm - szerokość: 35 cm - głębokość: 25 cm Stojak stalowy lakierowany na kolor Pantone Warm Gray 3C. Kieszenie wykonane z plexy o wymiarze formatu A4. W zwieńczeniu logo MSIT w dwóch wariantach kolorystycznych granatowym lub przezroczystym. 67

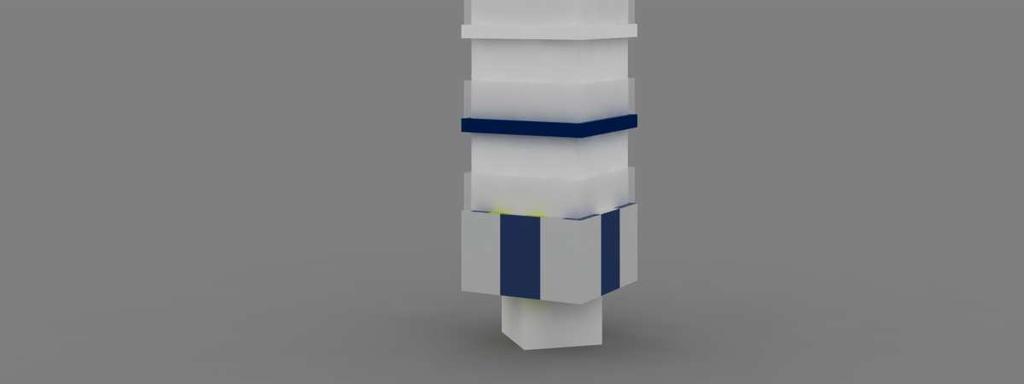

68 STOJAK OBROTOWY NA MATERIAŁY INFORMACYJNO-PROMOCYJNE Numer katalogowy: 05S OPIS Wymiary stojaka: Wymiary zwieńczenia: - wysokość: 200 cm - szerokość: 60 cm x 60 cm; szerokość trzpienia: 50 cm x 50 cm - wysokość: 24 cm - szerokość: 60 cm x 60 cm Wymiary dolnego elementu: - wysokość: 30 cm - szerokość: 60 cm x 60 cm Podstawa stojaka z obciąŝeniem dopasowanym do wagi stojaka. Wymiary podstawy: - wysokość: 20 cm - szerokość: 40 cm x 40 cm Stojak wykonany z płyty meblowej, laminowanej, w kolorach MSIT.. 68

69 Podziały półek wykonane z płyty meblowej z rynienką z plexy. MoŜliwość wymiany rynienki. Wysokość półek: - 1 półka: 30 cm - 2 półka: 22 cm - 3 półka: 30 cm - 4 półka: 22 cm - 5 półka: 22 cm Wysokość 1 rynienki z plexi: 10 cm W zwieńczeniu, z dwóch stron stojaka logo MSIT wykonane w formie naklejki. System obrotowy stojaka stalowy oparty na trzpieniu osadzonym na krzyŝaku wewnątrz podstawy wymiar elementów obrotowych dobrany do cięŝaru stojaka przez wykonawcę. Element obrotowy 69

70 RYSUNEK TECHNICZNY 1. Rynienki z plexy z moŝliwością wymiany. Wysokość rynienki 10 cm 70

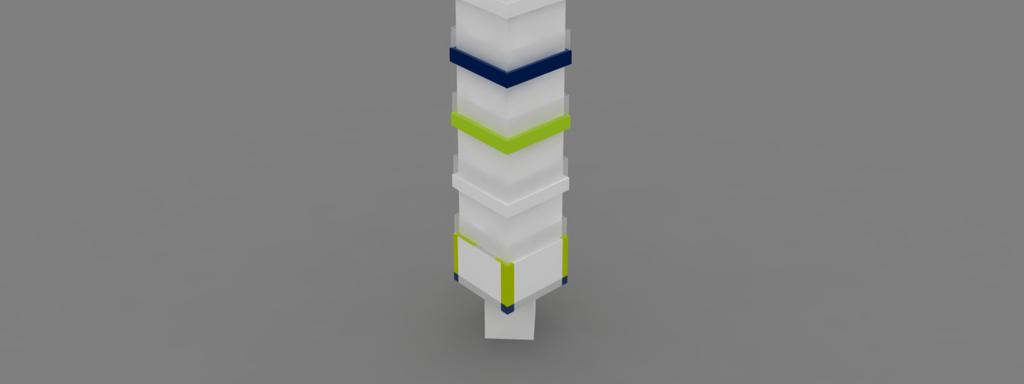

71 STOJAK OBROTOWY NA POCZTÓWKI Numer katalogowy: 06S OPIS Wymiary stojaka: Wymiary zwieńczenia: - wysokość: 200 cm - szerokość: 30 cm x 30 cm; szerokość trzpienia: 20 cm x 20 cm - wysokość: 30 cm - szerokość: 30 cm x 30 cm Wymiary dolnego elementu: - wysokość: 30 cm - szerokość: 30 cm x 30 cm Podstawa stojaka z obciąŝeniem dopasowanym do wagi stojaka. 71

72 Stojak wykonany z płyty meblowej laminowanej, w kolorach MSIT. Podziały półek wykonane z płyty meblowej z rynienką z plexy. MoŜliwość wymiany rynienki. Podział półek dopasowany jest do wysokości pocztówek w dwóch rozmiarach: - 8 cm x13 cm - lub 10 cm x 15 cm Wysokość 1 rynienki z plexi: 5 cm W dolnej części stojaka szuflada (np. na zapas pocztówek) dostępna z dwóch stron. Wysokość szuflady: 25 cm. Dostęp do szuflady moŝliwy z dwóch stron. W zwieńczeniu, z dwóch stron stojaka logo MSIT wykonane w formie naklejki. System obrotowy stojaka stalowy oparty na trzpieniu osadzonym na krzyŝaku wewnątrz podstawy wymiar elementów obrotowych dobrany do cięŝaru stojaka przez wykonawcę. 72

73 RYSUNEK TECHNICZNY 1 rynienki z plexi z moŝliwością wymiany wysokość: 5 cm 2 szuflada magazyn na pocztówki wysokość: 25 cm 73

74 IV. PREZENTACJA ELEMENTÓW ARANśACYJNYCH Elementy aranŝacyjne zaprojektowane na potrzeby jednostek informacji turystycznej funkcjonujących w ramach Małopolskiego Systemu Informacji Turystycznej Numer katalogowy 01D 02D 03D 04D 05D 06D 07D 08D Nazwa elementu aranŝacyjnego Mapa Województwa Małopolskiego (dwie wersje rozmiarowe) Mapa subregionu Plan miasta Tablica ogłoszeniowa (dwie wersje rozmiarowe) Ekspozytor na materiały promocyjne i pamiątki (niski) Ekspozytor na pamiątki i wydawnictwa (wysoki) Wizytownik Tablica na wizytówki 74

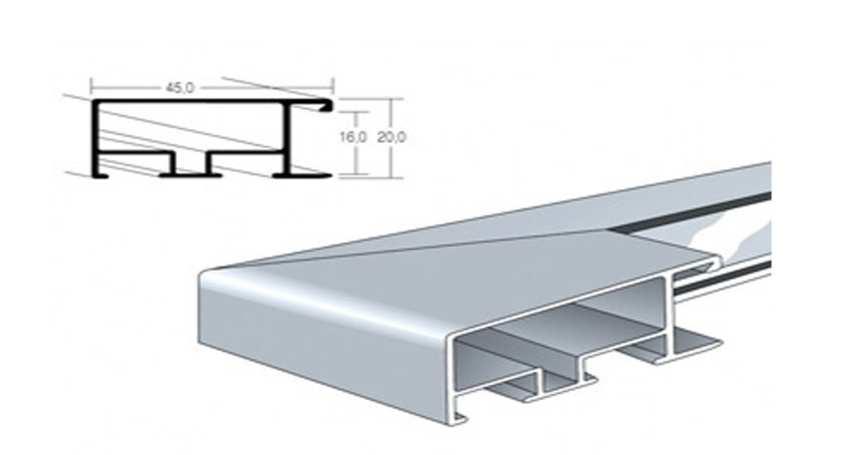

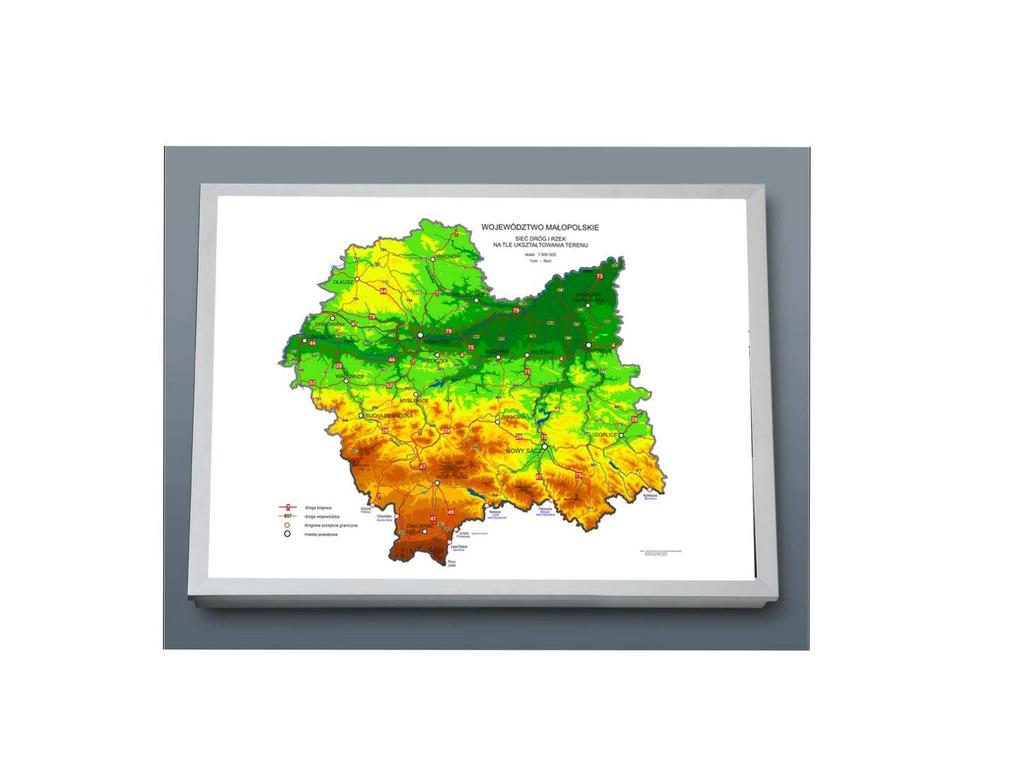

75 MAPA WOJEWÓDZTWA MAŁOPOLSKIEGO (DWIE WERSJE ROZMIAROWE) Numer katalogowy: 01D OPIS Wymiary: I wersja: - wysokość 70 cm - szerokość 100 cm II wersja: - wysokość 150 cm - szerokość 200 cm Mapa wydrukowana na mlecznym PMMA oprawiona w ramę aluminiową o profilu

76 Mapa moŝe występować w dwóch wariantach rozmiarowych, dopasowanych do wielkości adaptowanych lokali. W wyjątkowych sytuacjach rozmiar mapy (pod warunkiem zachowania jej proporcji) moŝe być powiększany lub zmniejszany w zaleŝności od konieczności. Mapa opcjonalnie moŝe występować w formie kasetonu podświetlanego listwami ledowymi. 76

77 MAPA SUBREGIONU Numer katalogowy: 02D OPIS Wymiary: - wysokość100 cm - szerokość 70 cm Mapa wydrukowana na papierze w formacie 100 cm x 70 cm. Oprawiona w ramę aluminiową o profilu 01 i zabezpieczona plexi. 77

78 Rozmiar mapy, w zaleŝności od sytuacji lokalowej wnętrza, moŝe być powiększany lub zmniejszany, pod warunkiem zachowania jej proporcji. 78

79 PLAN MIASTA Numer katalogowy: 03D OPIS Wymiary: - wysokość 100 cm - szerokość 70 cm Plan wydrukowany na papierze w formacie 100 cm x 70 cm. Oprawiony w ramę aluminiową o profilu 01 i zabezpieczony plexi. 79

80 Rozmiar planu, w zaleŝności od sytuacji lokalowej wnętrza, moŝe być powiększany lub zmniejszany, pod warunkiem zachowania jego proporcji. 80

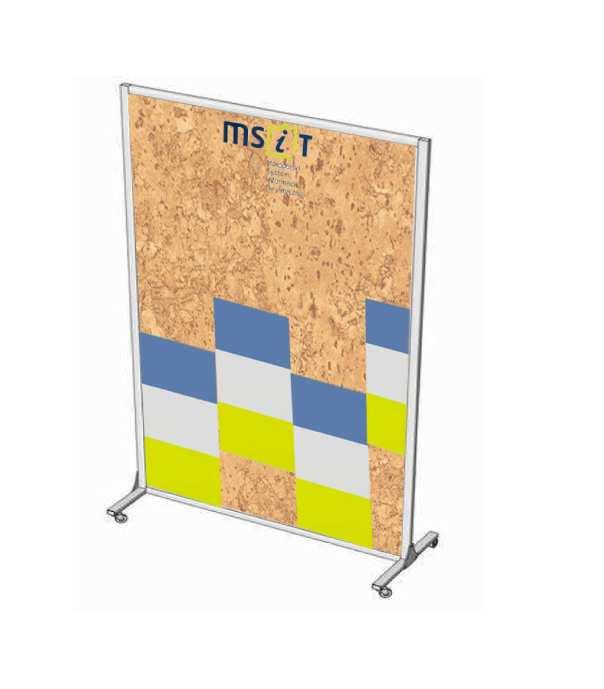

81 TABLICA OGŁOSZENIOWA Numer katalogowy: 04D OPIS Wymiar: I wersja: - wysokość 200 cm - szerokość 100 cm II wersja: - wysokość 160 cm - szerokość 70 cm Konstrukcja tablicy wykonana z profili stalowych, lakierowanych proszkowo na kolor Pantone Warm Gray 3 C. W zaleŝności od sytuacji lokalowej wnętrza wykonana w dwóch rozmiarach. Wypełnienie ramy stanowi dwustronna płyta MDF z okładziną korkową. W swej dolnej części panel korkowy wybarwiany jest w motyw przewodni wnętrz MSIT (kratka w kolorach: zielonym (Pantone 382 C), granatowym (Pantone 534 C) i szarym (Pantone Warm Gray 3 C). W zwieńczeniu tablicy logo MSIT w formie panelu PCV o wymiarach 20 cm x 20cm na bezbarwnej plexi. 81

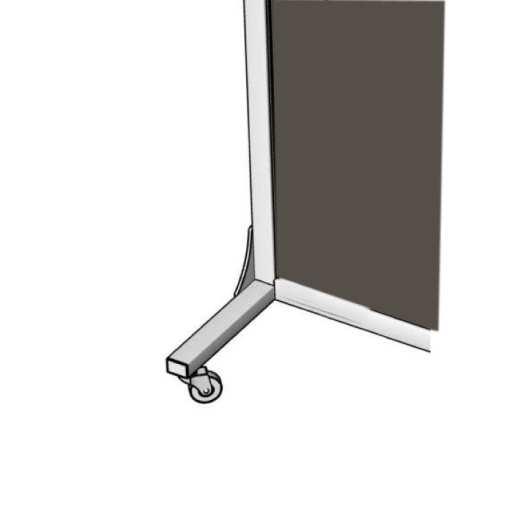

82 Wzór kolorowy wykonany farbą akrylową zmywalną według wzoru zamieszczonego poniŝej. Konstrukcja tablicy osadzona jest na nóŝkach wyposaŝonych w kółka obrotowe, w tym dwa z hamulcem. 82

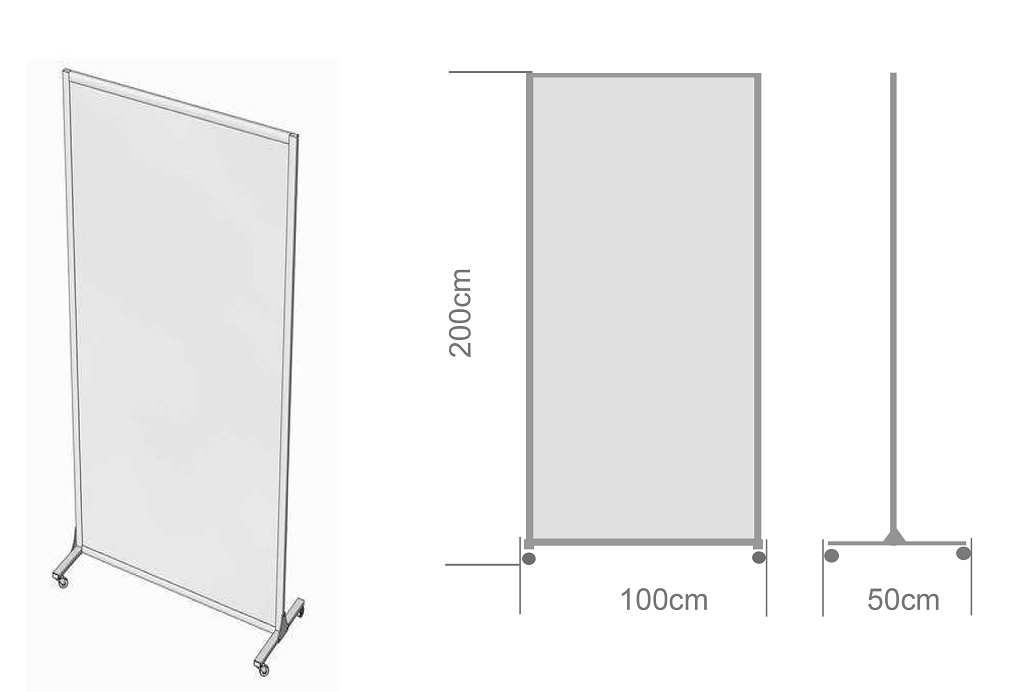

83 RYSUNEK TECHNICZNY 83

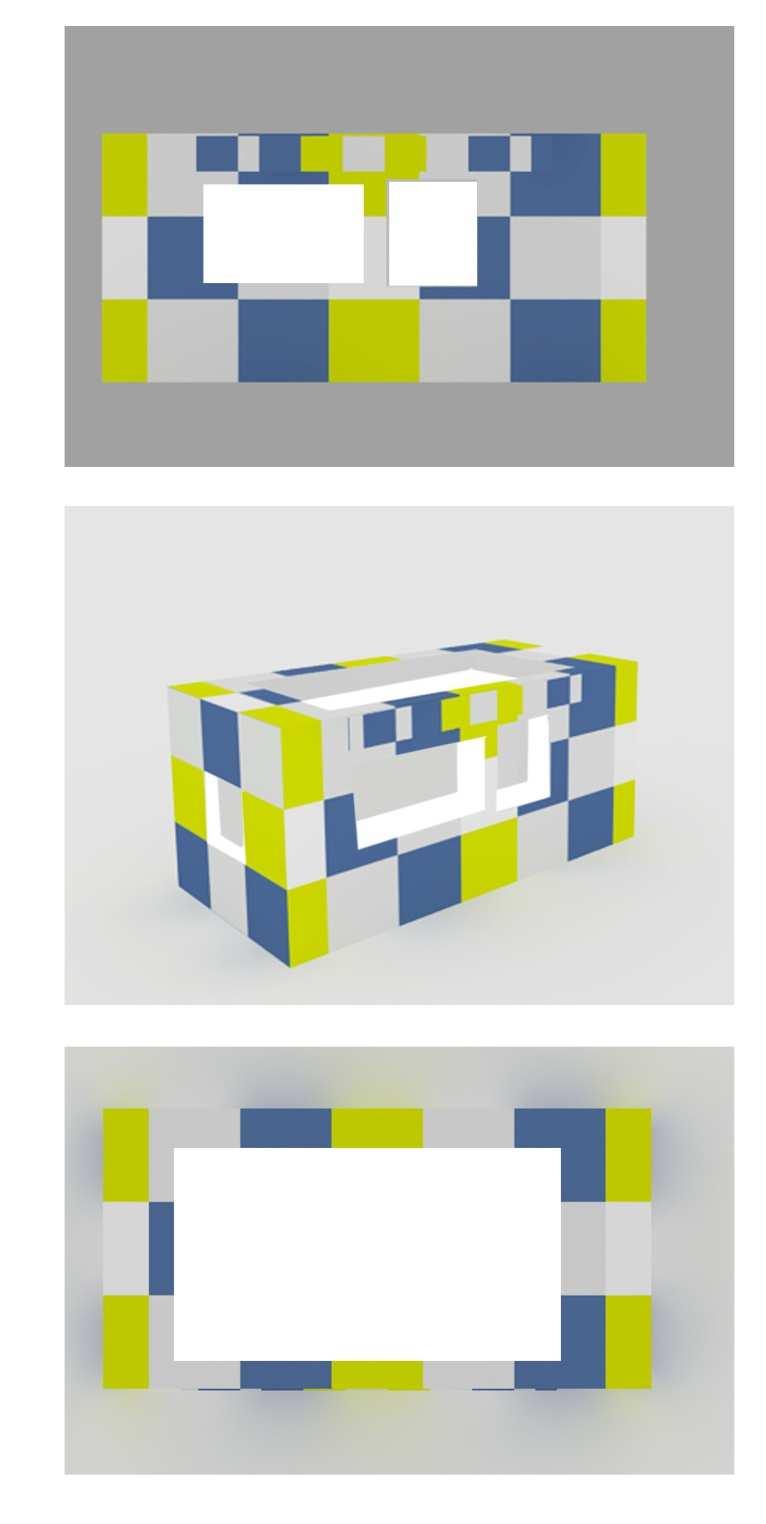

84 EKSPOZYTOR NA MATERIAŁY PROMOCYJNE I PAMIĄTKI (NISKI) Numer katalogowy: 05D 84

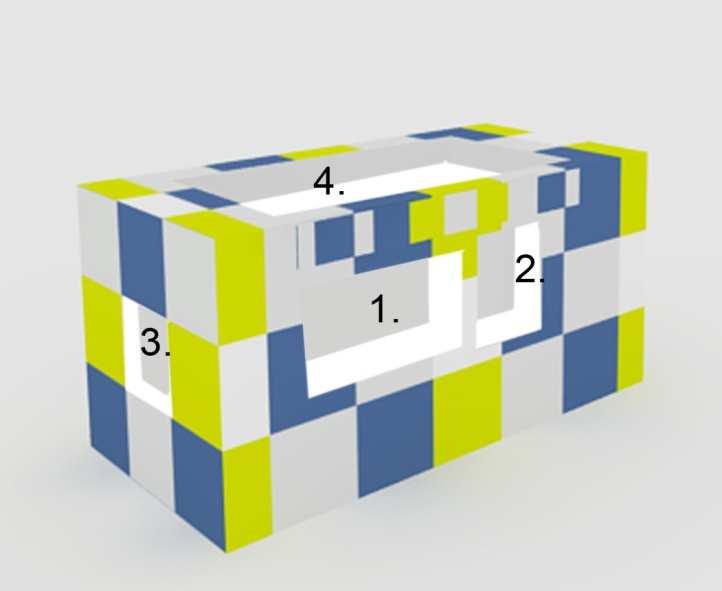

85 OPIS Ekspozytor stanowi element identyfikacji wnętrz jednostek IT funkcjonujących w ramach MSIT. Wymiary: - wysokość 90 cm - szerokość 120 cm - głębokość 60 cm Ekspozytor ma formę boxu z wnękami przeznaczonymi na ekspozycję materiałów promocyjnych i pamiątek. Ekspozytor wykonany jest z płyty meblowej laminowanej wielobarwnie we wzór dedykowany kolekcji mebli MSIT (kratka w kolorach: zielonym (Pantone 382 C), granatowym (Pantone 534 C) i szarym (Pantone Warm Gray 3 C). Blat ekspozytora (oznaczony numerem 4 na rysunku poniŝej) wykonany jest częściowo z szyby (szkło bezpieczne, foliowane), pod którą znajduje się wnęka o głębokości 20 cm, z przeznaczeniem na ekspozycję materiałów promocyjnych, do której dostęp moŝliwy jest przez boczną szufladę. Wymiar szyby w blacie: 60 cm x 80 cm W bokach ekspozytora znajdują się wnęki: - z przeszkleniem ze szkła bezpiecznego (foliowanego), zamykane na klucz (oznaczone numerem 2 i 3 na rysunku powyŝej) o wymiarach: wnęka nr 2: 30 cm x 20 cm; wnęka nr 3: 30 cm x 30 cm x 30 cm - otwarta (oznaczona numerem 1 na rysunku powyŝej) o wymiarach: 30 cm x 40 cm 85

86 RYSUNEK TECHNICZNY 86

87 87

88 EKSPOZYTOR NA PAMIĄTKI I WYDAWNICTWA (WYSOKI) Numer katalogowy: 06D 88

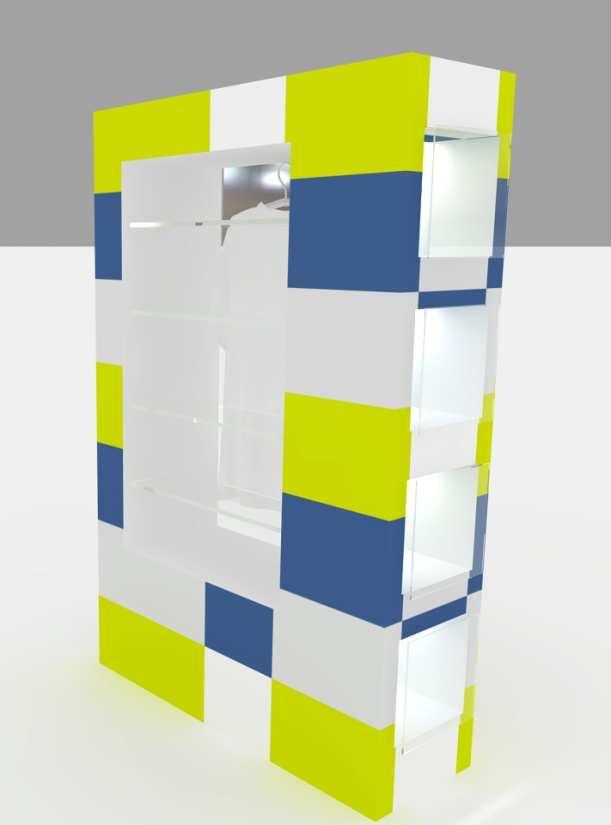

89 OPIS Ekspozytor stanowi element identyfikacji wnętrz jednostek IT funkcjonujących w ramach MSIT. Wymiary: - wysokość 190 cm - szerokość 120 cm - głębokość 40 cm Ekspozytor stanowi formę witryny z wnękami przeznaczonymi na ekspozycję pamiątek i wydawnictw. Ekspozytor wykonany jest z płyty meblowej laminowanej wielobarwnie we wzór dedykowany kolekcji mebli MSIT (kratka w kolorach: zielonym (Pantone 382 C), granatowym (Pantone 534 C) i szarym (Pantone Warm Gray 3 C). Front ekspozytora stanowi wnęka z przeszkleniem ze szkła bezpiecznego (foliowanego), zamykana na klucz, o wymiarach: 110 cm x 80 cm Wnęka wykonana jest w ten sposób, Ŝe moŝna w niej np.: V. powiesić koszulkę w tym celu wzdłuŝ górnej ścianki wnęki zamontowany jest aluminiowy drąŝek (który moŝe być wykorzystywany lub nie) VI. zaprezentować pamiątki i wydawnictwa w tym celu wykonane zostały cztery półki z płyty meblowej w kolorach MSIT: zielonym (Pantone 382 C; C:25 M:0 Y:100 K:0), granatowym (Pantone 534 C; C:100 M:90 Y:35 K:0), szarym (Pantone Warm Gray 3 C). Półki mogą być montowane lub demontowane w zaleŝności od sposobu wykorzystania wnęki. Ścianki półek w kolorze białym. Wysokość półek: - pierwsza od góry wysokość: 10 cm - druga wysokość: 20 cm - trzecia wysokość: 30 cm - czwarta wysokość: 30 cm - piąta wysokość: 20 cm 89

90 Ekspozytor podświetlony jest oświetleniem ledowym punktowym (z parametrami oświetlenia meblowego) według schematu poniŝej: Oprawa Lightpoint 2, technologia PowerLED zapewnia duŝą ilość światła przy małym poborze prądu, doskonała do wbudowania w meble. Wymaga zasilacza 350mA. Kąt padania światła: 45 st. Kolor: srebrny metalic, LED biały 90

91 Wymiary: fi/h: 3/0,5 cm L: 150 cm CięŜar: 0,04kg Maksymalna moc Ŝarówki: 1W Liczba Ŝarówek: 1 szt. Prąd: 350mA Klasa ochrony: III Tylko do montaŝu wewnętrznego: Tak Głębokość montaŝu w cm: 1.5cm Otwór montaŝowy: Koło Wymiary otworu: 2.5cm Materiał: aluminium / tworzywo PC Z boku ekspozytora znajdują się 4 wnęki z drzwiczkami (foliowanego), zamykane na klucz, o wymiarach 30 cm x 30 cm. ze szkła bezpiecznego Półki we wnękach wykonane są z płyty meblowej w kolorach MSIT: zielonym (Pantone 382 C), granatowym (Pantone 534 C) i szarym (Pantone Warm Gray 3 C). Ścianki półek w kolorze białym. Wysokość zwieńczenia ekspozytora: 20 cm. W zwieńczeniu ekspozytora (z prawej strony) logo MSIT o wymiarach 20 cm x 20 cm w formie naklejki. WZÓR ZAMKA WYKORZYSTANEGO W EKSPOZYTORZE Zamek montowany jest do drzwiczek wykonanych ze szkła bezpiecznego 5 mm. 91

92 92

93 RYSUNEK TECHNICZNY 93

94 1 witryna szklana zamykana na zamek 2 wnęki z zamykaniem drzwiczkami szklanymi 3 reling do zawieszania koszulek 4 logo MSIT w formie naklejki o wymiarach 20 cm x 20 cm 94

95 WIZYTOWNIK Numer katalogowy: 07D OPIS Wymiary: - szerokość: 93 cm - głębokość: 18 mm Elegancki stojak na wizytówki wykonany z plexy bezbarwnej z naklejką informującą o przynaleŝności do marki MSIT 95

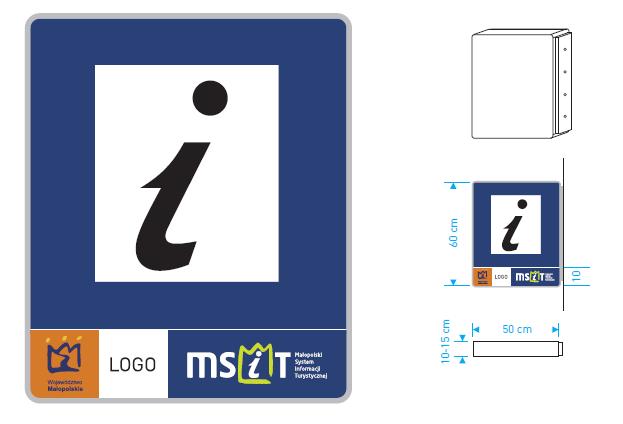

96 TABLICA NA WIZYTÓWKI Numer katalogowy: 08D OPIS Wymiary: - szerokość: 100 cm - wysokość: 70 cm Tablica wykonana jest z płyty meblowej o grubości 20mm w ramie aluminiowej z zawieszkami w formie prętów stalowych niklowanych lub chromowanych gr Ø 4mm osadzonych w otworach Ø 4mm na kleju epoksydowym. Przewidziany wymiar wizytówek: 5 cm x 9cm. Liczba wizytówek do jednorazowego powieszenia na tablicy: 108 sztuk. 96

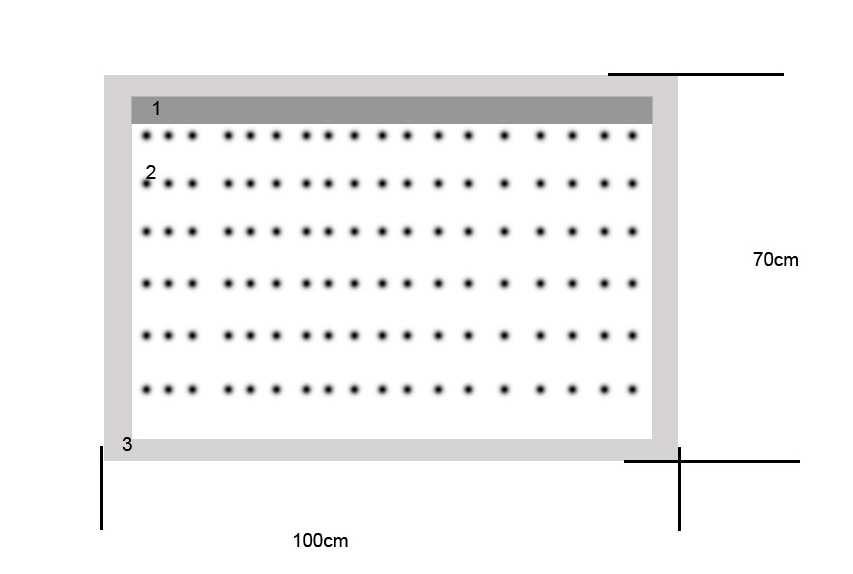

97 RYSUNEK TECHNICZNY 1 panel kolorowy wg wzoru graficznego MSIT wymiar panelu: 100 cm x 10 cm 2 zawieszki na wizytówki wymiar wizytówki 5 cm x 9 cm liczba wizytówek do jednorazowego powieszenia na tablicy: 108 sztuk 3 rama aluminiowa 97

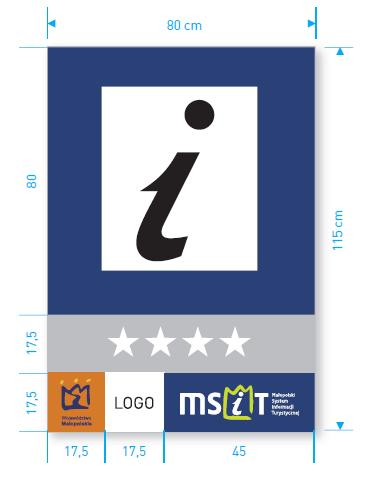

98 KASETON PODŚWIETLANY Numer katalogowy: 01O Zastosowanie: do oznakowania zewnętrznego jednostki IT. Mocowany na fasadzie budynku, przy wejściu do jednostki. Sugerowana technologia: boki kasetonu z profila aluminiowego. Podświetlany za pomocą świetlówek. Front z płyty plexi. Mocowany do ściany za pomocą profili stalowych. 98
