I. UWAGI OGÓLNE. Jednostki IT pełnią funkcję informacyjno - doradczą, stąd założenie podziału wnętrza tych jednostek na dwie części funkcjonalne:

Transkrypt

1

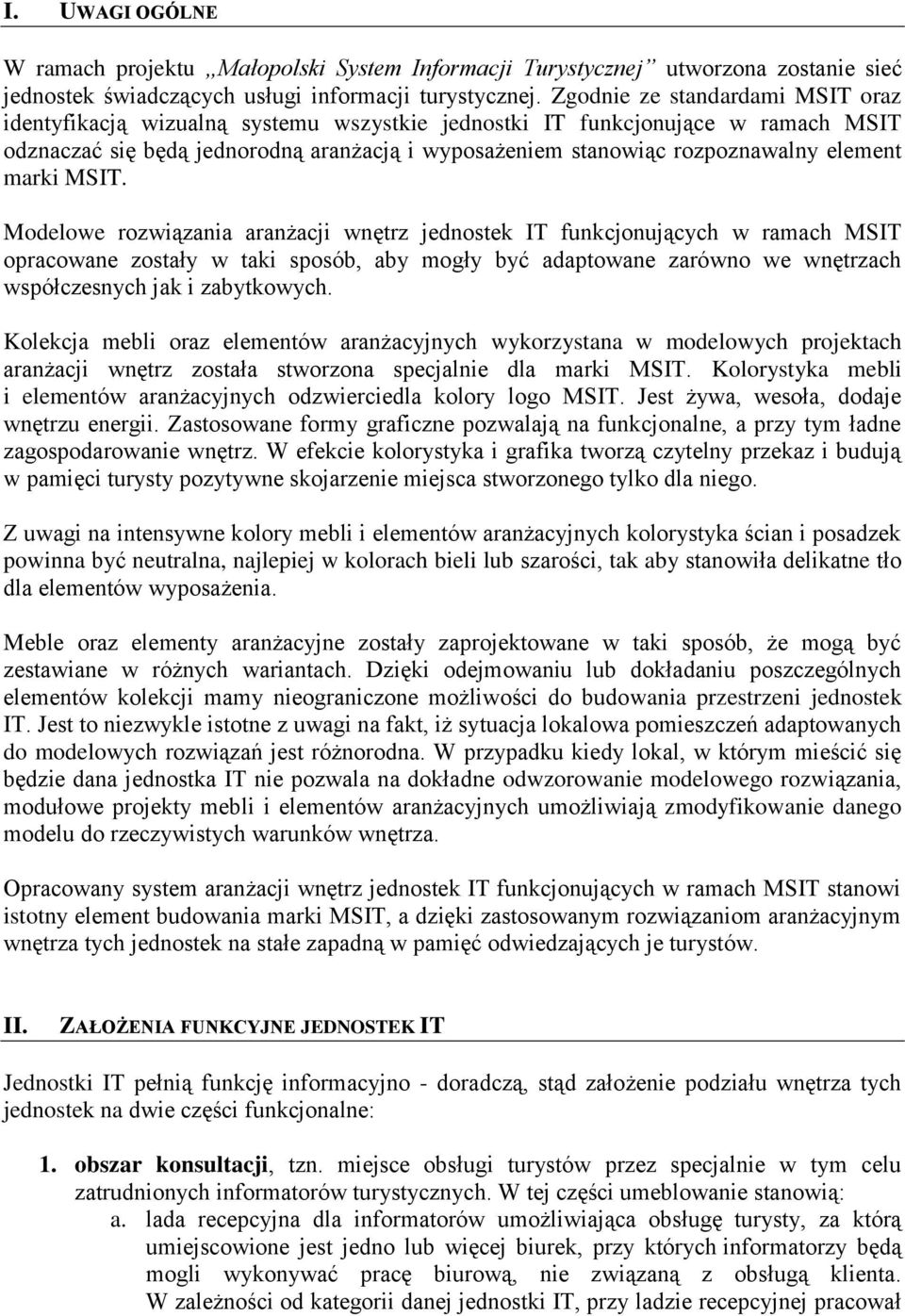

2 I. UWAGI OGÓLNE W ramach projektu Małopolski System Informacji Turystycznej utworzona zostanie sieć jednostek świadczących usługi informacji turystycznej. Zgodnie ze standardami MSIT oraz identyfikacją wizualną systemu wszystkie jednostki IT funkcjonujące w ramach MSIT odznaczać się będą jednorodną aranżacją i wyposażeniem stanowiąc rozpoznawalny element marki MSIT. Modelowe rozwiązania aranżacji wnętrz jednostek IT funkcjonujących w ramach MSIT opracowane zostały w taki sposób, aby mogły być adaptowane zarówno we wnętrzach współczesnych jak i zabytkowych. Kolekcja mebli oraz elementów aranżacyjnych wykorzystana w modelowych projektach aranżacji wnętrz została stworzona specjalnie dla marki MSIT. Kolorystyka mebli i elementów aranżacyjnych odzwierciedla kolory logo MSIT. Jest żywa, wesoła, dodaje wnętrzu energii. Zastosowane formy graficzne pozwalają na funkcjonalne, a przy tym ładne zagospodarowanie wnętrz. W efekcie kolorystyka i grafika tworzą czytelny przekaz i budują w pamięci turysty pozytywne skojarzenie miejsca stworzonego tylko dla niego. Z uwagi na intensywne kolory mebli i elementów aranżacyjnych kolorystyka ścian i posadzek powinna być neutralna, najlepiej w kolorach bieli lub szarości, tak aby stanowiła delikatne tło dla elementów wyposażenia. Meble oraz elementy aranżacyjne zostały zaprojektowane w taki sposób, że mogą być zestawiane w różnych wariantach. Dzięki odejmowaniu lub dokładaniu poszczególnych elementów kolekcji mamy nieograniczone możliwości do budowania przestrzeni jednostek IT. Jest to niezwykle istotne z uwagi na fakt, iż sytuacja lokalowa pomieszczeń adaptowanych do modelowych rozwiązań jest różnorodna. W przypadku kiedy lokal, w którym mieścić się będzie dana jednostka IT nie pozwala na dokładne odwzorowanie modelowego rozwiązania, modułowe projekty mebli i elementów aranżacyjnych umożliwiają zmodyfikowanie danego modelu do rzeczywistych warunków wnętrza. Opracowany system aranżacji wnętrz jednostek IT funkcjonujących w ramach MSIT stanowi istotny element budowania marki MSIT, a dzięki zastosowanym rozwiązaniom aranżacyjnym wnętrza tych jednostek na stałe zapadną w pamięć odwiedzających je turystów. II. ZAŁOŻENIA FUNKCYJNE JEDNOSTEK IT Jednostki IT pełnią funkcję informacyjno - doradczą, stąd założenie podziału wnętrza tych jednostek na dwie części funkcjonalne: 1. obszar konsultacji, tzn. miejsce obsługi turystów przez specjalnie w tym celu zatrudnionych informatorów turystycznych. W tej części umeblowanie stanowią: a. lada recepcyjna dla informatorów umożliwiająca obsługę turysty, za którą umiejscowione jest jedno lub więcej biurek, przy których informatorzy będą mogli wykonywać pracę biurową, nie związaną z obsługą klienta. W zależności od kategorii danej jednostki IT, przy ladzie recepcyjnej pracował

3 będzie jeden lub więcej informatorów. Biurka powinny znajdować się za ladą, tak aby ich blaty były na niższym poziomie, niewidoczne dla turysty. b. szafy i szafki aktowe, otwarte i zamknięte, w których przechowywane będą materiały niezbędne do pracy informatora turystycznego, c. tablica z logo MSIT powieszona w widocznym miejscu. 2. obszar samoobsługi, tzn. miejsce, w którym turysta samodzielnie zdobywa informacje, przeglądając foldery, mapy, korzystając z Internetu lub szczegółowo zapoznaje się z uzyskanymi od informatora informacjami. W tej części umeblowanie stanowią (w zależności od kategorii i preferencji danej jednostki): a. stojaki na materiały promocyjno-informacyjne, b. stolik z krzesłami dla turystów lub kanapa z ławą bądź ze stolikiem, c. duży plan miasta do powieszenia na ścianie, d. mapa okolic oraz mapa Województwa Małopolskiego do powieszenia na ścianie. e. Samodzielne stanowisko komputerowe-komputer z dostępem do internetu i możliwością przeglądania jej zawartości, do wykorzystania bezpłatnie przez turystów odwiedzających jednostkę IT III. KATEGORIA JEDNOSTEK IT Jednostki IT, funkcjonujące w ramach MSIT, w zależności od spełnienia określonych wymagań, podzielone zostały na 4 kategorie: 1 gwiazdka 2 gwiazdki 3 gwiazdki 4 gwiazdki

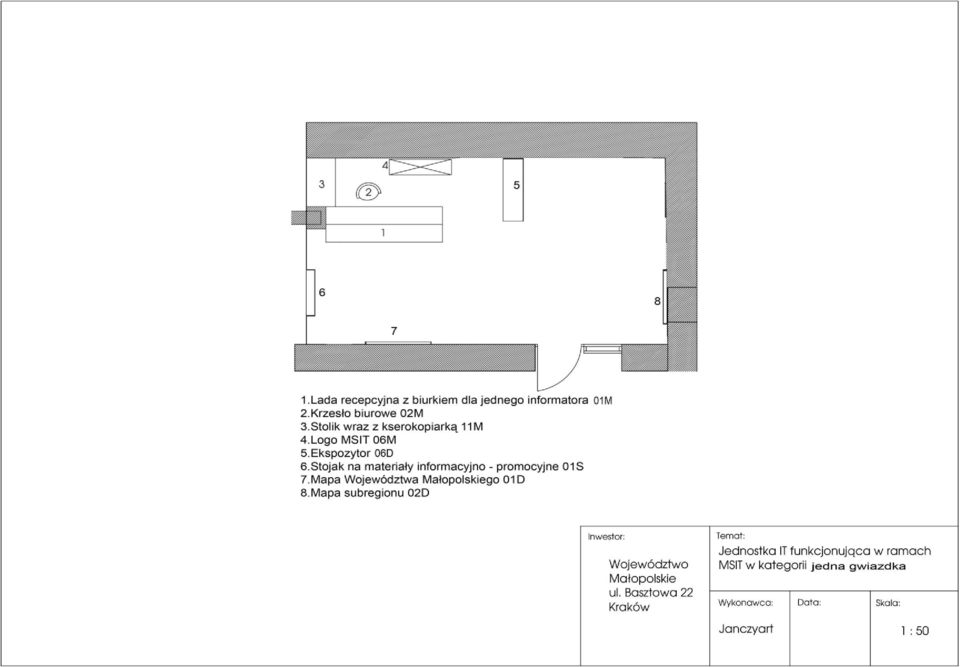

4 IV. MODELOWE ROZWIĄZANIE ARANŻACJI WNĘTRZA JEDNOSTEK IT DLA POSZCZEGÓLNYCH KATEGORII 1. Spis wyposażenia 2. Wizualizacje 3. Rzut 1:20, opis rzutu 4. Wskazówki odnośnie systemu oświetlenia 5. Wskazówki odnośnie kolorystyki 6. Opis wykorzystanych mebli i elementów aranżacyjnych

5 KATEGORIA JEDNA GWIAZDKA

6 1. KATEGORIA: JEDNA GWIAZDKA Wyposażenie: 1. obszar konsultacji: a. tablica z logo MSIT, b. lada recepcyjna dla 1 informatora lub 1 biurko, c. 1 krzesło biurowe dla informatora, d. 1 zestaw komputerowy (monitor, komputer, mysz, klawiatura) z dostępem do Internetu dla informatorów turystycznych, e. drukarka formatu A4 (laserowa, kolorowa), f. aparat telefoniczno-faxowy, g. kserokopiarka, h. stolik pod kserokopiarkę, i. kosz na śmieci, 2. obszar samoobsługi: a. min. 1 stojak na materiały informacyjno-promocyjne, b. duża mapa Województwa Małopolskiego, c. duża mapa atrakcji turystycznych subregionu, do którego należy dana jednostka.

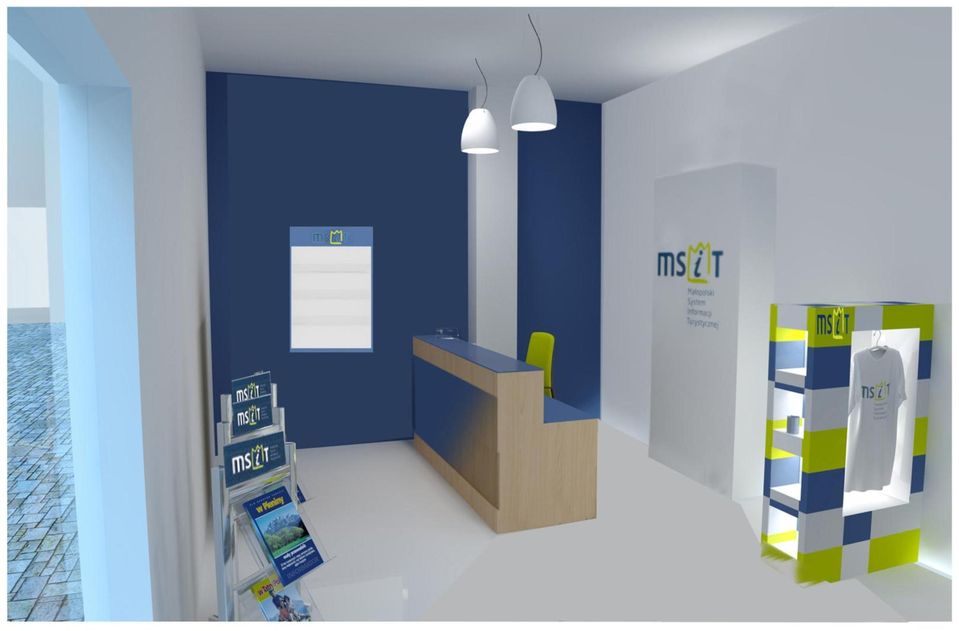

7

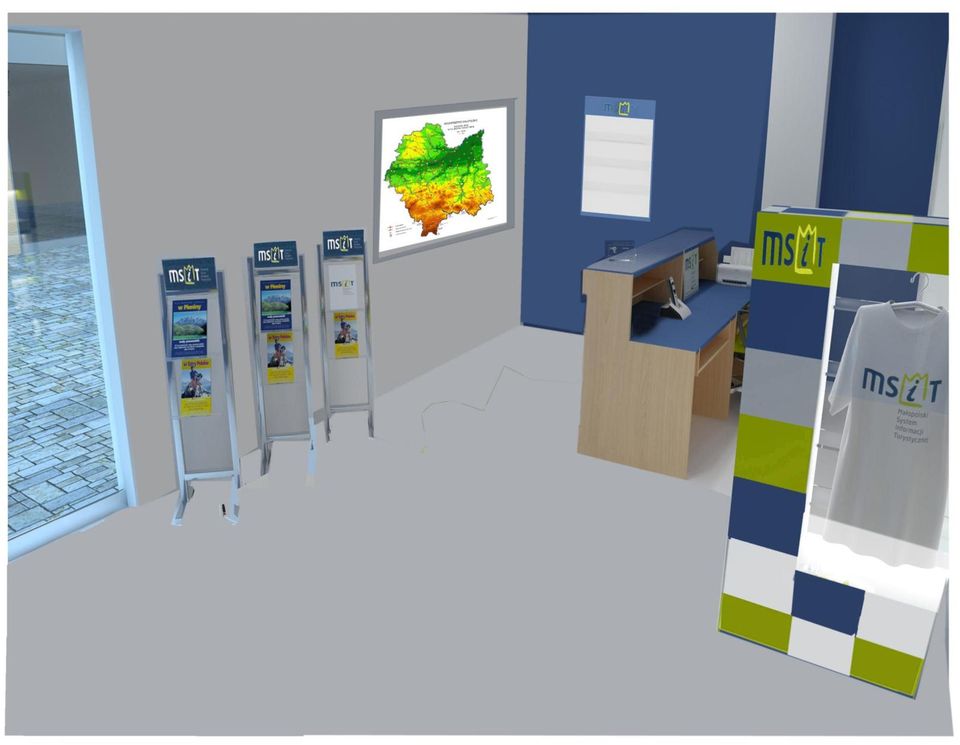

8

9

10

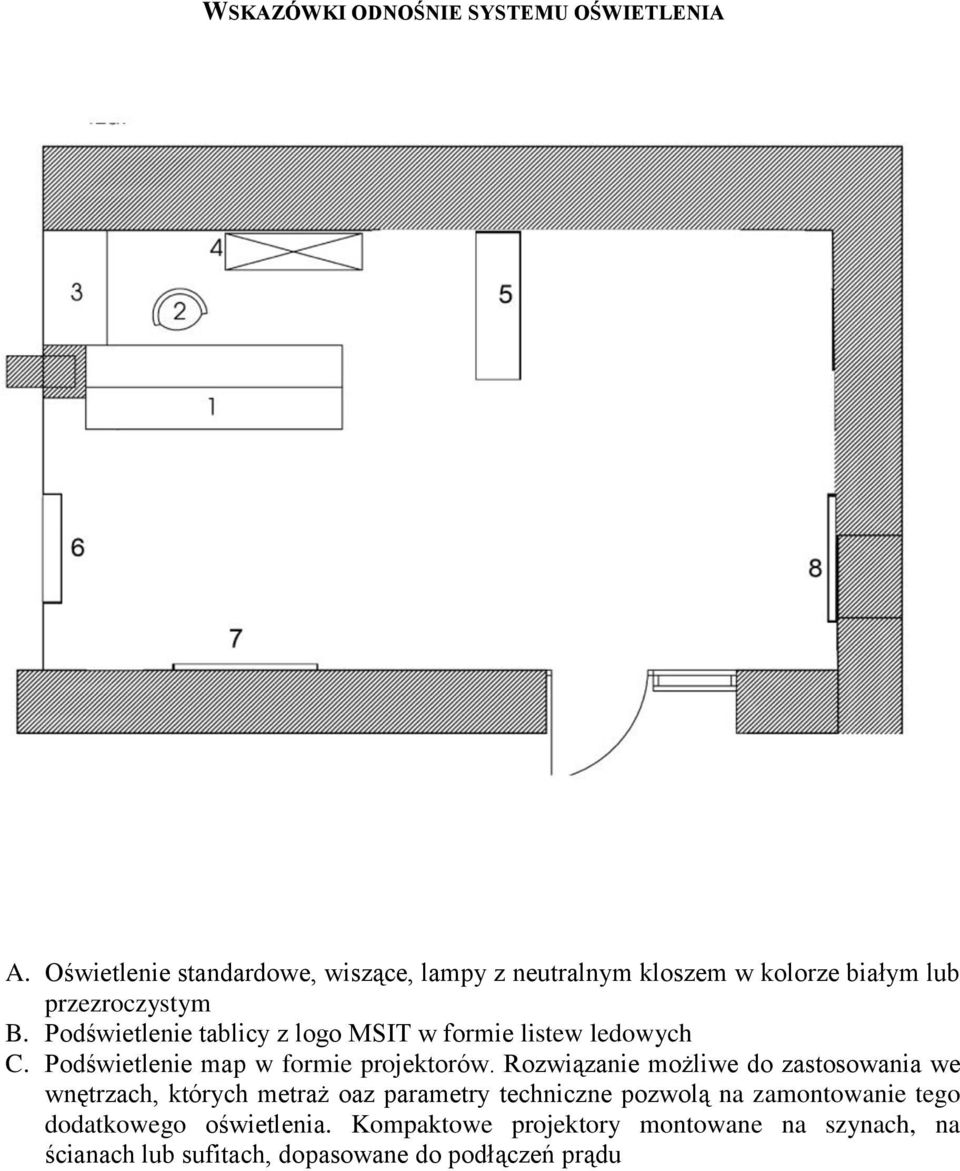

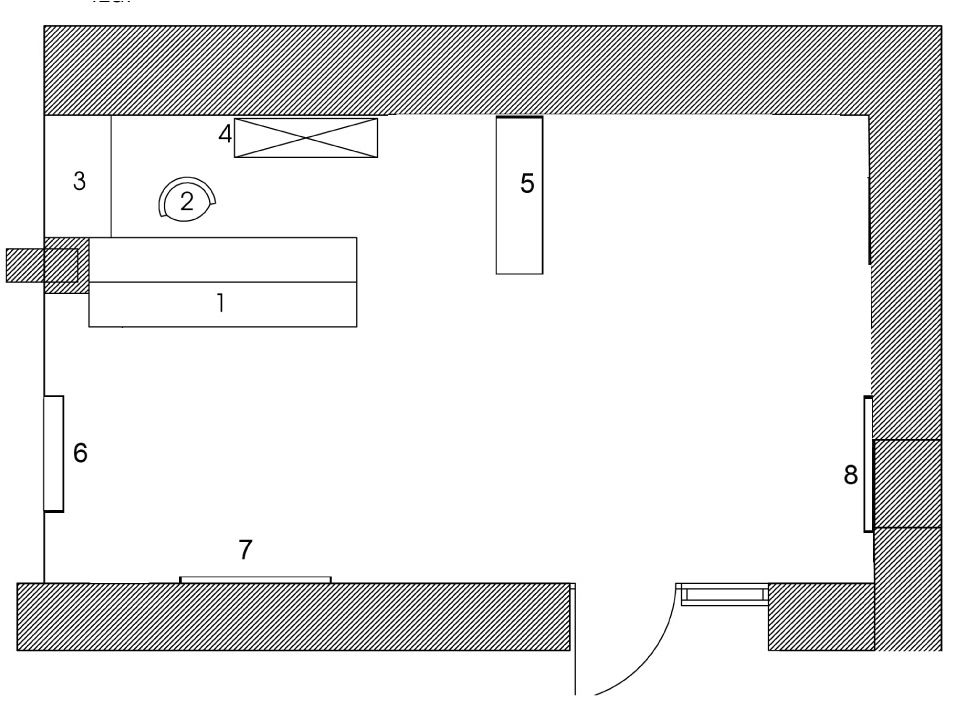

11 WSKAZÓWKI ODNOŚNIE SYSTEMU OŚWIETLENIA A. Oświetlenie standardowe, wiszące, lampy z neutralnym kloszem w kolorze białym lub przezroczystym B. Podświetlenie tablicy z logo MSIT w formie listew ledowych C. Podświetlenie map w formie projektorów. Rozwiązanie możliwe do zastosowania we wnętrzach, których metraż oaz parametry techniczne pozwolą na zamontowanie tego dodatkowego oświetlenia. Kompaktowe projektory montowane na szynach, na ścianach lub sufitach, dopasowane do podłączeń prądu

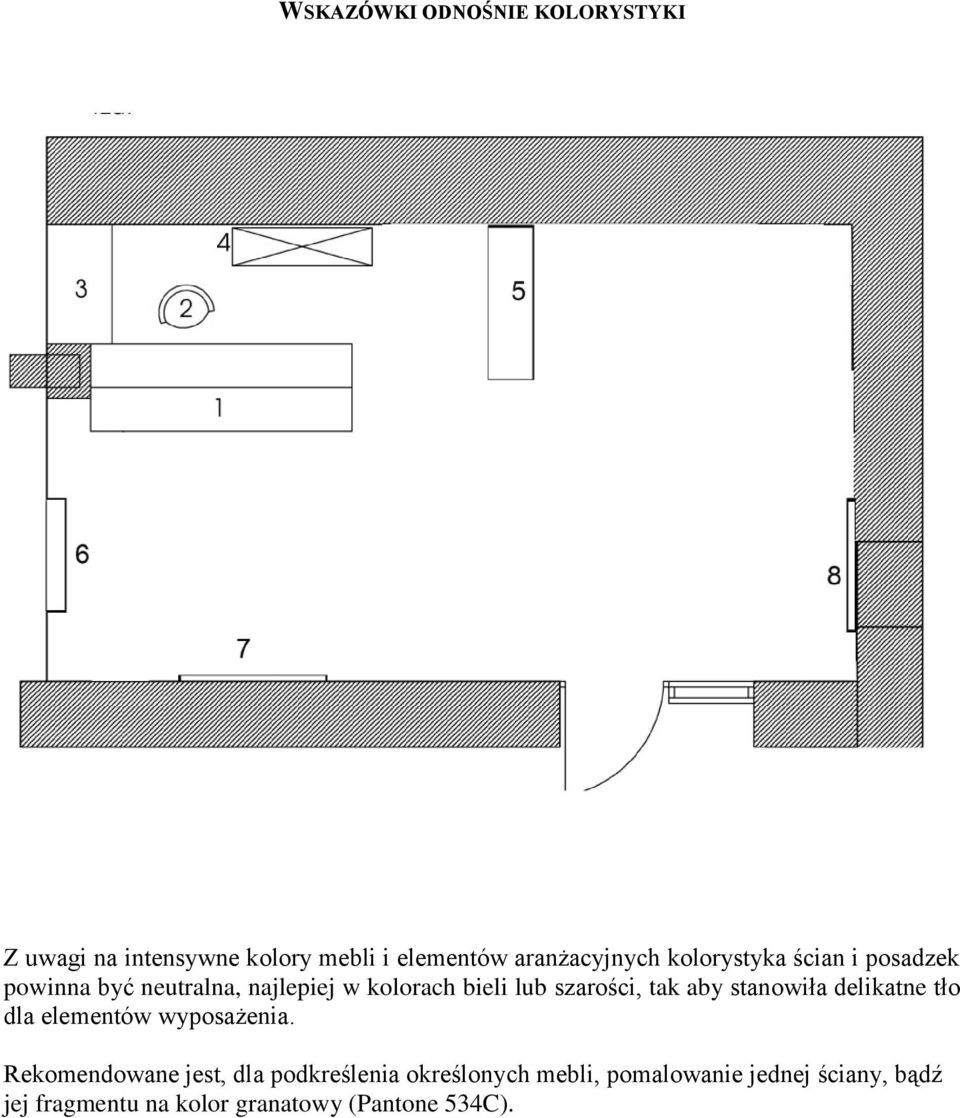

12 WSKAZÓWKI ODNOŚNIE KOLORYSTYKI Z uwagi na intensywne kolory mebli i elementów aranżacyjnych kolorystyka ścian i posadzek powinna być neutralna, najlepiej w kolorach bieli lub szarości, tak aby stanowiła delikatne tło dla elementów wyposażenia. Rekomendowane jest, dla podkreślenia określonych mebli, pomalowanie jednej ściany, bądź jej fragmentu na kolor granatowy (Pantone 534C).

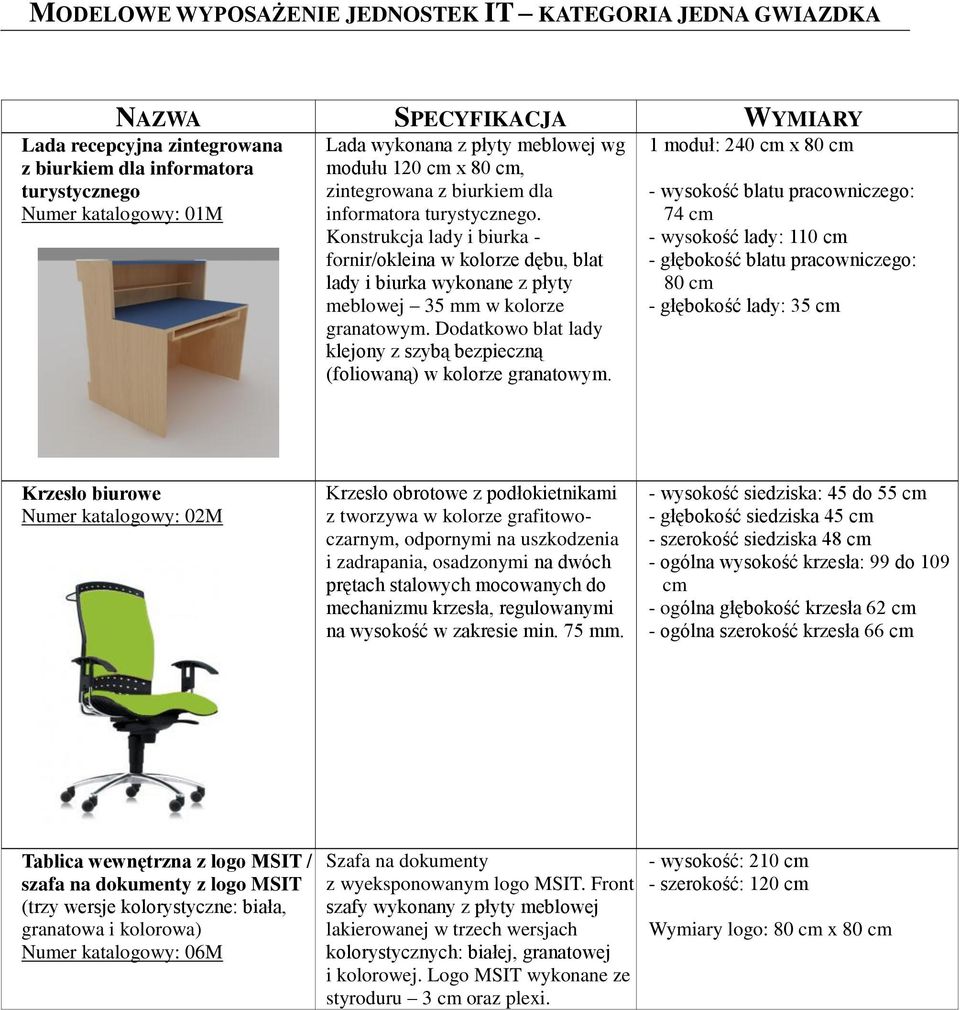

13 MODELOWE WYPOSAŻENIE JEDNOSTEK IT KATEGORIA JEDNA GWIAZDKA NAZWA SPECYFIKACJA WYMIARY Lada recepcyjna zintegrowana z biurkiem dla informatora turystycznego Numer katalogowy: 01M Lada wykonana z płyty meblowej wg modułu 120 cm x 80 cm, zintegrowana z biurkiem dla informatora turystycznego. Konstrukcja lady i biurka - fornir/okleina w kolorze dębu, blat lady i biurka wykonane z płyty meblowej 35 mm w kolorze granatowym. Dodatkowo blat lady klejony z szybą bezpieczną (foliowaną) w kolorze granatowym. 1 moduł: 240 cm x 80 cm - wysokość blatu pracowniczego: 74 cm - wysokość lady: 110 cm - głębokość blatu pracowniczego: 80 cm - głębokość lady: 35 cm Krzesło biurowe Numer katalogowy: 02M Krzesło obrotowe z podłokietnikami z tworzywa w kolorze grafitowoczarnym, odpornymi na uszkodzenia i zadrapania, osadzonymi na dwóch prętach stalowych mocowanych do mechanizmu krzesła, regulowanymi na wysokość w zakresie min. 75 mm. - wysokość siedziska: 45 do 55 cm - głębokość siedziska 45 cm - szerokość siedziska 48 cm - ogólna wysokość krzesła: 99 do 109 cm - ogólna głębokość krzesła 62 cm - ogólna szerokość krzesła 66 cm Tablica wewnętrzna z logo MSIT / szafa na dokumenty z logo MSIT (trzy wersje kolorystyczne: biała, granatowa i kolorowa) Numer katalogowy: 06M Szafa na dokumenty z wyeksponowanym logo MSIT. Front szafy wykonany z płyty meblowej lakierowanej w trzech wersjach kolorystycznych: białej, granatowej i kolorowej. Logo MSIT wykonane ze styroduru 3 cm oraz plexi. - wysokość: 210 cm - szerokość: 120 cm Wymiary logo: 80 cm x 80 cm

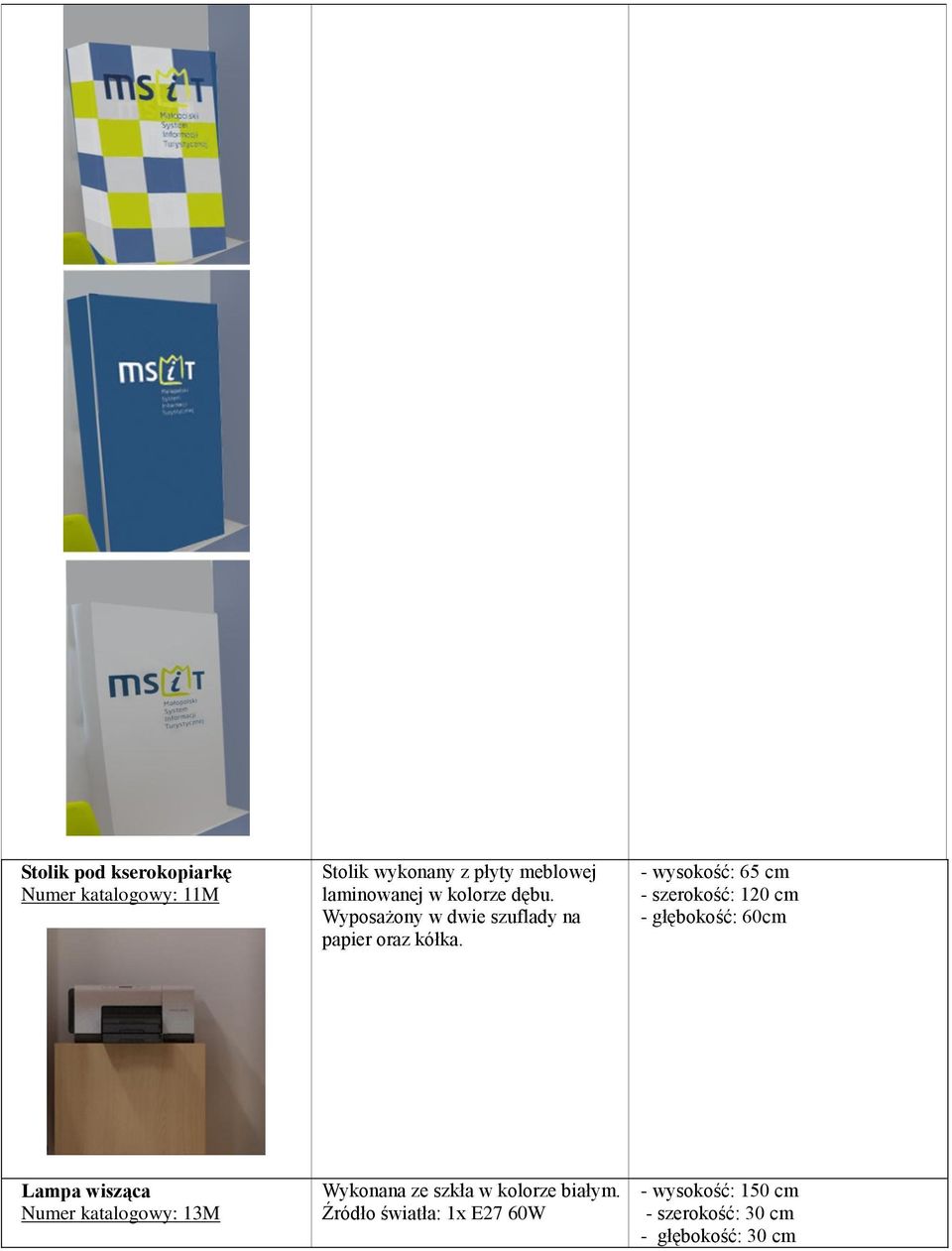

14 Stolik pod kserokopiarkę Numer katalogowy: 11M Stolik wykonany z płyty meblowej laminowanej w kolorze dębu. Wyposażony w dwie szuflady na papier oraz kółka. - wysokość: 65 cm - szerokość: 120 cm - głębokość: 60cm Lampa wisząca Numer katalogowy: 13M Wykonana ze szkła w kolorze białym. Źródło światła: 1x E27 60W - wysokość: 150 cm - szerokość: 30 cm - głębokość: 30 cm

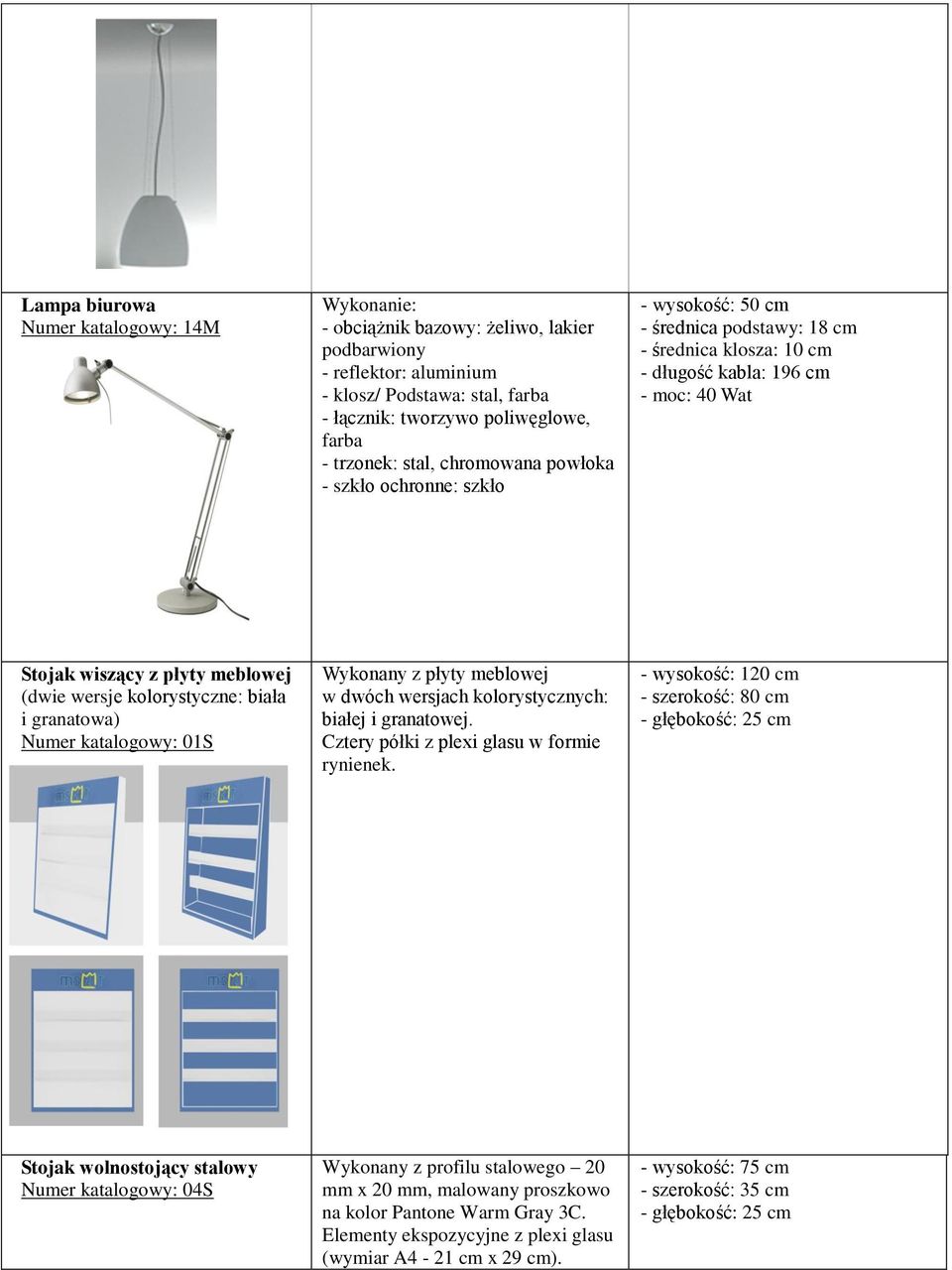

15 Lampa biurowa Numer katalogowy: 14M Wykonanie: - obciążnik bazowy: żeliwo, lakier podbarwiony - reflektor: aluminium - klosz/ Podstawa: stal, farba - łącznik: tworzywo poliwęglowe, farba - trzonek: stal, chromowana powłoka - szkło ochronne: szkło - wysokość: 50 cm - średnica podstawy: 18 cm - średnica klosza: 10 cm - długość kabla: 196 cm - moc: 40 Wat Stojak wiszący z płyty meblowej (dwie wersje kolorystyczne: biała i granatowa) Numer katalogowy: 01S Wykonany z płyty meblowej w dwóch wersjach kolorystycznych: białej i granatowej. Cztery półki z plexi glasu w formie rynienek. - wysokość: 120 cm - szerokość: 80 cm - głębokość: 25 cm Stojak wolnostojący stalowy Numer katalogowy: 04S Wykonany z profilu stalowego 20 mm x 20 mm, malowany proszkowo na kolor Pantone Warm Gray 3C. Elementy ekspozycyjne z plexi glasu (wymiar A4-21 cm x 29 cm). - wysokość: 75 cm - szerokość: 35 cm - głębokość: 25 cm

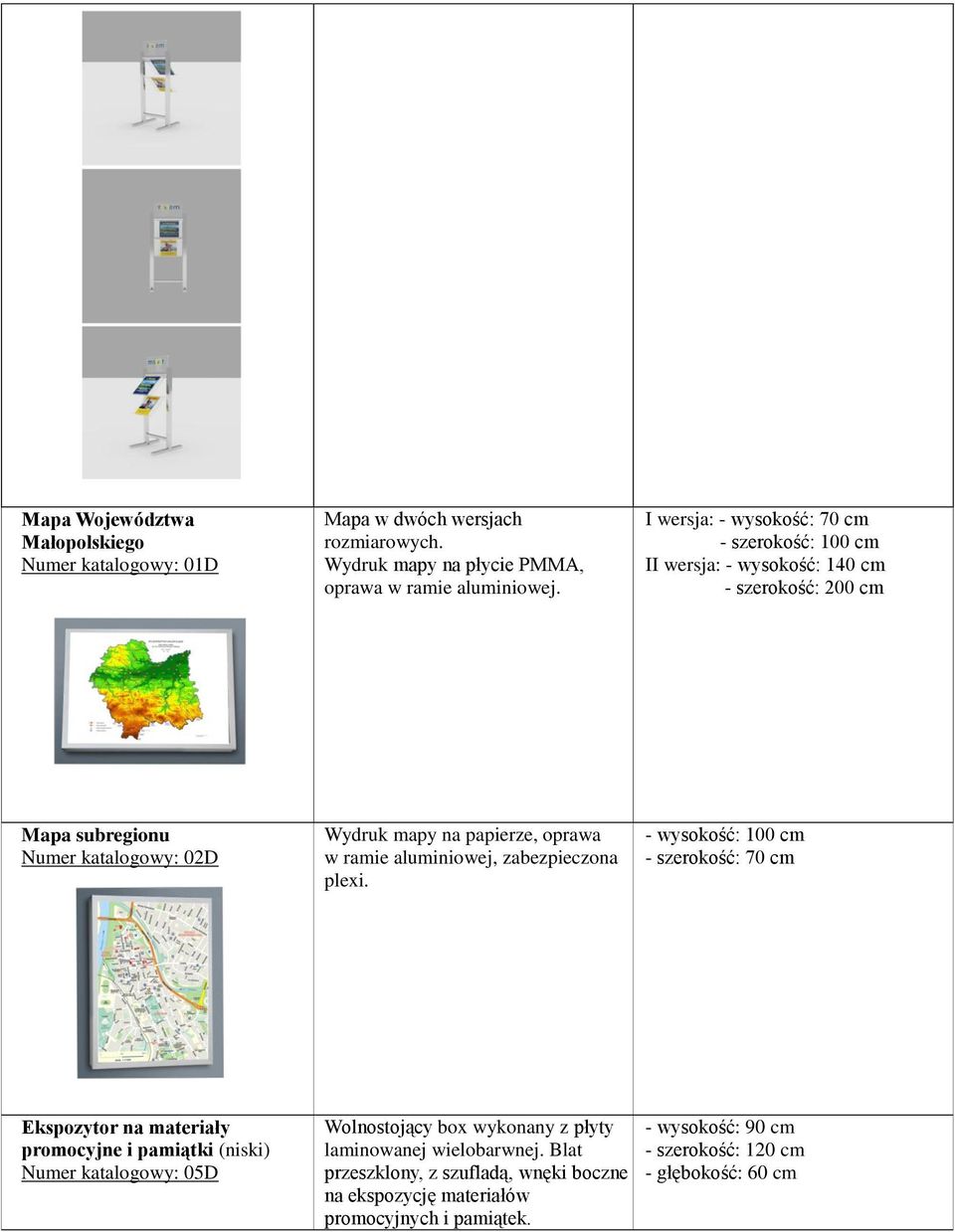

16 Mapa Województwa Małopolskiego Numer katalogowy: 01D Mapa w dwóch wersjach rozmiarowych. Wydruk mapy na płycie PMMA, oprawa w ramie aluminiowej. I wersja: - wysokość: 70 cm - szerokość: 100 cm II wersja: - wysokość: 140 cm - szerokość: 200 cm Mapa subregionu Numer katalogowy: 02D Wydruk mapy na papierze, oprawa w ramie aluminiowej, zabezpieczona plexi. - wysokość: 100 cm - szerokość: 70 cm Ekspozytor na materiały promocyjne i pamiątki (niski) Numer katalogowy: 05D Wolnostojący box wykonany z płyty laminowanej wielobarwnej. Blat przeszklony, z szufladą, wnęki boczne na ekspozycję materiałów promocyjnych i pamiątek. - wysokość: 90 cm - szerokość: 120 cm - głębokość: 60 cm

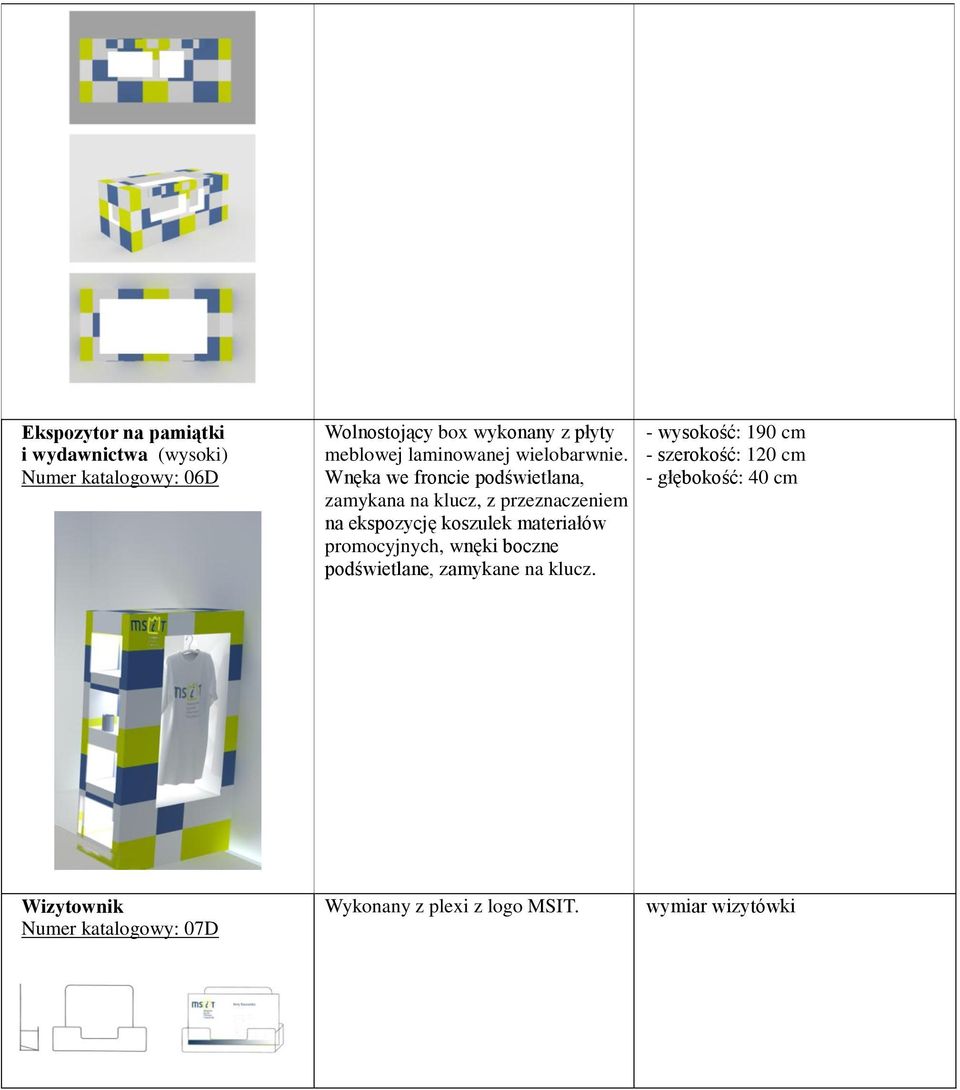

17 Ekspozytor na pamiątki i wydawnictwa (wysoki) Numer katalogowy: 06D Wolnostojący box wykonany z płyty meblowej laminowanej wielobarwnie. Wnęka we froncie podświetlana, zamykana na klucz, z przeznaczeniem na ekspozycję koszulek materiałów promocyjnych, wnęki boczne podświetlane, zamykane na klucz. - wysokość: 190 cm - szerokość: 120 cm - głębokość: 40 cm Wizytownik Numer katalogowy: 07D Wykonany z plexi z logo MSIT. wymiar wizytówki

18

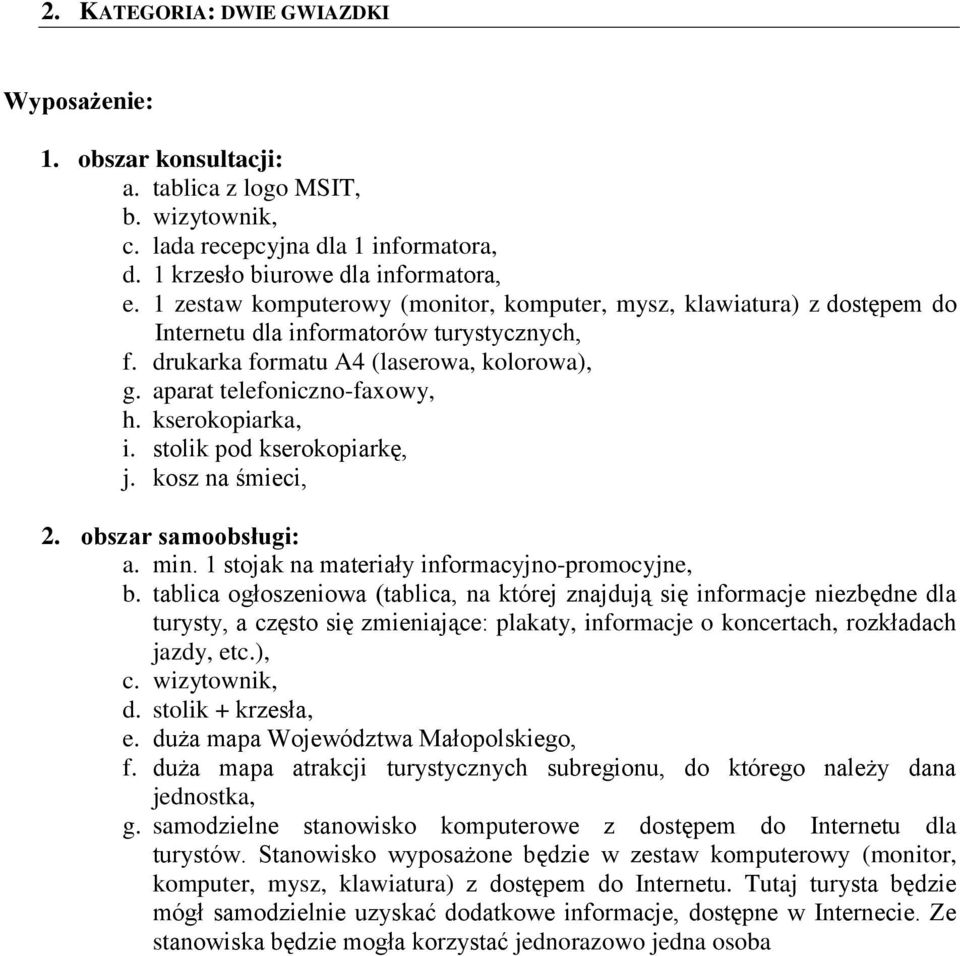

19 2. KATEGORIA: DWIE GWIAZDKI Wyposażenie: 1. obszar konsultacji: a. tablica z logo MSIT, b. wizytownik, c. lada recepcyjna dla 1 informatora, d. 1 krzesło biurowe dla informatora, e. 1 zestaw komputerowy (monitor, komputer, mysz, klawiatura) z dostępem do Internetu dla informatorów turystycznych, f. drukarka formatu A4 (laserowa, kolorowa), g. aparat telefoniczno-faxowy, h. kserokopiarka, i. stolik pod kserokopiarkę, j. kosz na śmieci, 2. obszar samoobsługi: a. min. 1 stojak na materiały informacyjno-promocyjne, b. tablica ogłoszeniowa (tablica, na której znajdują się informacje niezbędne dla turysty, a często się zmieniające: plakaty, informacje o koncertach, rozkładach jazdy, etc.), c. wizytownik, d. stolik + krzesła, e. duża mapa Województwa Małopolskiego, f. duża mapa atrakcji turystycznych subregionu, do którego należy dana jednostka, g. samodzielne stanowisko komputerowe z dostępem do Internetu dla turystów. Stanowisko wyposażone będzie w zestaw komputerowy (monitor, komputer, mysz, klawiatura) z dostępem do Internetu. Tutaj turysta będzie mógł samodzielnie uzyskać dodatkowe informacje, dostępne w Internecie. Ze stanowiska będzie mogła korzystać jednorazowo jedna osoba

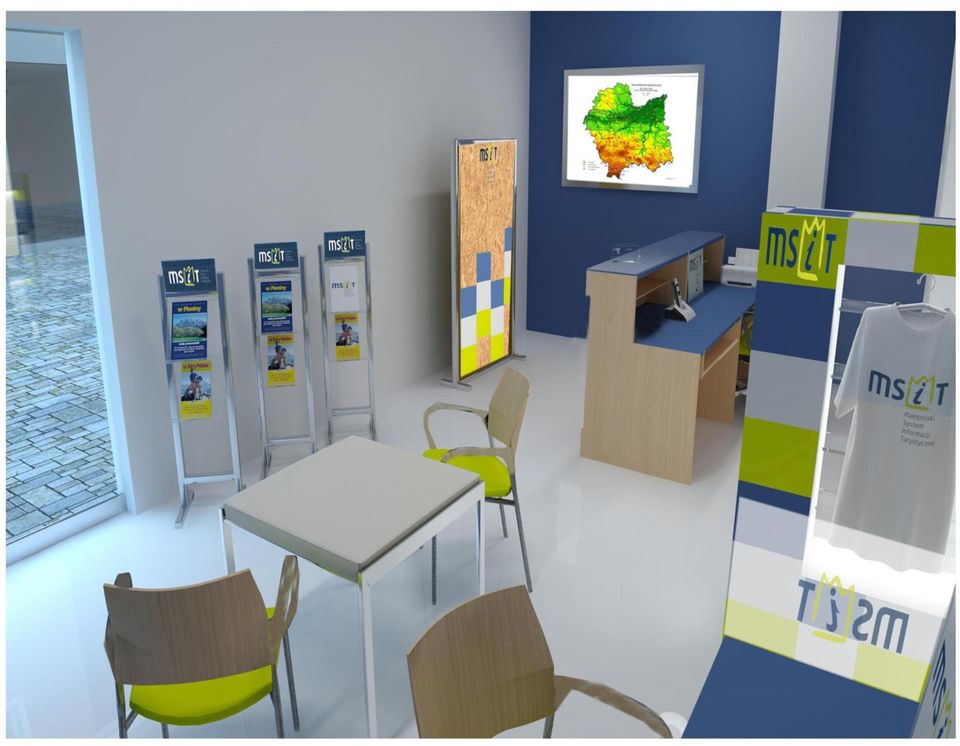

20

21

22

23

24

25 Modelowe rozwiązania aranżacji wnętrz jednostek IT funkcjonujących w ramach MSIT opracowane zostały w taki sposób, aby mogły być adaptowane zarówno we wnętrzach współczesnych jak i zabytkowych. Na przykładzie jednostki IT w kategorii 2 gwiazdki, przygotowano aranżację zabytkowego wnętrza. Przedstawione wizualizacje prezentują różne możliwości przedstawienia zestawu zaprojektowanego wyposażenia we wnętrzu zabytkowym.

26

27

28

29 WSKAZÓWKI ODNOŚNIE SYSTEMU OŚWIETLENIA D. Oświetlenie standardowe, wiszące, lampy z neutralnym kloszem w kolorze białym lub przezroczystym E. Podświetlenie tablicy z logo MSIT w formie listew ledowych F. Podświetlenie map w formie projektorów. Rozwiązanie możliwe do zastosowania we wnętrzach, których metraż oaz parametry techniczne pozwolą na zamontowanie tego dodatkowego oświetlenia. Kompaktowe projektory montowane na szynach, na ścianach lub sufitach, dopasowane do podłączeń prądu

30 WSKAZÓWKI ODNOŚNIE KOLORYSTYKI Z uwagi na intensywne kolory mebli i elementów aranżacyjnych kolorystyka ścian i posadzek powinna być neutralna, najlepiej w kolorach bieli lub szarości, tak aby stanowiła delikatne tło dla elementów wyposażenia. Rekomendowane jest, dla podkreślenia określonych mebli, pomalowanie jednej ściany, bądź jej fragmentu na kolor granatowy (Pantone 534C).

31 MODELOWE WYPOSAŻENIE JEDNOSTEK IT KATEGORIA DWIE GWIAZDKI NAZWA SPECYFIKACJA WYMIARY Lada recepcyjna zintegrowana z biurkiem dla informatora turystycznego Numer katalogowy: 01M Lada wykonana z płyty meblowej wg modułu 120 cm x 80 cm, zintegrowana z biurkiem dla informatora turystycznego. Konstrukcja lady i biurka - fornir/okleina w kolorze dębu, blat lady i biurka wykonane z płyty meblowej 35 mm w kolorze granatowym. Dodatkowo blat lady klejony z szybą bezpieczną (foliowaną) w kolorze granatowym. 1 moduł: 240 cm x 80 cm - wysokość blatu pracowniczego: 74 cm - wysokość lady: 110 cm - głębokość blatu pracowniczego: 80 cm - głębokość lady: 35 cm Krzesło biurowe Numer katalogowy: 02M Krzesło obrotowe z podłokietnikami z tworzywa w kolorze grafitowoczarnym, odpornymi na uszkodzenia i zadrapania, osadzonymi na dwóch prętach stalowych mocowanych do mechanizmu krzesła, regulowanymi na wysokość w zakresie min. 75 mm. - wysokość siedziska: 45 do 55 cm - głębokość siedziska 45 cm - szerokość siedziska 48 cm - ogólna wysokość krzesła: 99 do 109 cm - ogólna głębokość krzesła 62 cm - ogólna szerokość krzesła 66 cm Samodzielne stanowisko komputerowe dla turysty Numer katalogowy: 03M Stanowisko wykonane z płyty meblowej w kolorze dębu. Blat biurka w kolorze granatowym. Element aranżacyjny w formie parawanu wykonanego ze szkła bezpiecznego (foliowanego) z logo MSIT. - wysokość blatu pracowniczego: 70 cm - szerokość blatu pracowniczego: 120 cm - głębokość blatu pracowniczego: 80 cm Szafa na dokumenty (kolorowa z wnękami) Numer katalogowy: 05M Szafa wykonana z płyty meblowej laminowanej w kolorach MSIT. Od frontu wykonane wnęki z przeznaczeniem na prezentację na ekspozycję materiałów promocyjnych MSIT. - wysokość: 210 cm - szerokość: 120 cm

32 Tablica wewnętrzna z logo MSIT / szafa na dokumenty z logo MSIT (trzy wersje kolorystyczne: biała, granatowa i kolorowa) Numer katalogowy: 06M Szafa na dokumenty z wyeksponowanym logo MSIT. Front szafy wykonany z płyty meblowej lakierowanej w trzech wersjach kolorystycznych: białej, granatowej i kolorowej. Logo MSIT wykonane ze styroduru 3 cm oraz plexi. - wysokość: 210 cm - szerokość: 120 cm Wymiary logo: 80 cm x 80 cm

33 Krzesło do wykorzystania w części samoobsługi Numer katalogowy: 08M Siedzisko w pełni tapicerowane. Oparcie i podłokietniki z profilowanej sklejki bukowej. Stelaż 4-nożny z rurki stalowej, malowany proszkowo. - wysokość siedziska: 46 cm - głębokość siedziska: 48 cm - szerokość siedziska: 48 cm - ogólna wysokość krzesła: 86 cm - ogólna głębokość krzesła: 54 cm - ogólna szerokość krzesła: 60 cm Stolik Numer katalogowy: 09M Konstrukcja stalowa, blat laminowany - wysokość: - 70 cm - blat: 50 cm x 50 cm Stolik pod kserokopiarkę Numer katalogowy: 11M Stolik wykonany z płyty meblowej laminowanej w kolorze dębu. Wyposażony w dwie szuflady na papier oraz kółka. - wysokość: 65 cm - szerokość: 120 cm - głębokość: 60cm Lampa wisząca Numer katalogowy: 13M Wykonana ze szkła w kolorze białym. Źródło światła: 1x E27 60W - wysokość: 150 cm - szerokość: 30 cm - głębokość: 30 cm

34 Lampa biurowa Numer katalogowy: 14M Wykonanie: - obciążnik bazowy: żeliwo, lakier podbarwiony - reflektor: aluminium - klosz/ Podstawa: stal, farba - łącznik: tworzywo poliwęglowe, farba - trzonek: stal, chromowana powłoka - szkło ochronne: szkło - wysokość: 50 cm - średnica podstawy: 18 cm - średnica klosza: 10 cm - długość kabla: 196 cm - moc: 40 Wat Stojak wiszący z płyty meblowej (dwie wersje kolorystyczne: biała i granatowa) Numer katalogowy: 01S Wykonany z płyty meblowej w dwóch wersjach kolorystycznych: białej i granatowej. Cztery półki z plexi glasu w formie rynienek. - wysokość: 120 cm - szerokość: 80 cm - głębokość: 25 cm Stojak wolnostojący stalowy (z kieszeniami) Numer katalogowy: 03S Dwustronny, wykonany z profili stalowych 20 mm, z kieszeniami z plexi. W zwieńczeniu logo MSIT w formie panelu PCV. - wysokość: 150 cm - szerokość: 50 cm

35 Stojak wolnostojący stalowy Numer katalogowy: 04S Wykonany z profilu stalowego 20 mm x 20 mm, malowany proszkowo na kolor Pantone Warm Gray 3C. Elementy ekspozycyjne z plexi glasu (wymiar A4-21 cm x 29 cm). - wysokość: 75 cm - szerokość: 35 cm - głębokość: 25 cm Mapa Województwa Małopolskiego Numer katalogowy: 01D Mapa w dwóch wersjach rozmiarowych. Wydruk mapy na płycie PMMA, oprawa w ramie aluminiowej. I wersja: - wysokość: 70 cm - szerokość: 100 cm II wersja: - wysokość: 140 cm - szerokość: 200 cm Mapa subregionu Numer katalogowy: 02D Wydruk mapy na papierze, oprawa w ramie aluminiowej, zabezpieczona plexi. - wysokość: 100 cm - szerokość: 70 cm

36 Tablica ogłoszeniowa (dwie wersje rozmiarowe) Numer katalogowy: 04D Tablica wolnostojąca wykonana z profili stalowych z wypełnieniem z płyty MDF z okładziną korkową. I wersja: - wysokość: 200 cm - szerokość: 100 cm II wersja: - wysokość: 160 cm - szerokość: 70 cm Ekspozytor na materiały promocyjne i pamiątki (niski) Numer katalogowy: 05D Wolnostojący box wykonany z płyty laminowanej wielobarwnej. Blat przeszklony, z szufladą, wnęki boczne na ekspozycję materiałów promocyjnych i pamiątek. - wysokość: 90 cm - szerokość: 120 cm - głębokość: 60 cm Ekspozytor na pamiątki i wydawnictwa (wysoki) Numer katalogowy: 06D Wolnostojący box wykonany z płyty meblowej laminowanej wielobarwnie. Wnęka we froncie podświetlana, zamykana na klucz, z przeznaczeniem na ekspozycję koszulek materiałów promocyjnych, wnęki boczne podświetlane, zamykane na klucz. - wysokość: 190 cm - szerokość: 120 cm - głębokość: 40 cm

37 Wizytownik Numer katalogowy: 07D Wykonany z plexi z logo MSIT. wymiar wizytówki Tablica na wizytówki Numer katalogowy: 08D Tablica wykonana z płyty meblowej, oprawiona w ramę aluminiową. Tablica przeznaczona do prezentacji wizytówek różnych interesujących miejsc. - szerokość: 100 cm - wysokość: 70 cm

38

39 3. KATEGORIA: TRZY GWIAZDKI Wyposażenie: 2. obszar konsultacji: a. tablica z logo MSIT, b. wizytownik, c. lada recepcyjna dla 2 informatorów, d. 2 krzesła biurowe dla informatorów, e. 2 zestawy komputerowe (monitor, komputer, mysz, klawiatura) z dostępem do Internetu dla informatorów turystycznych, f. drukarka formatu A4 (laserowa, kolorowa), g. aparat telefoniczno-faxowy, h. kserokopiarka, i. stolik pod kserokopiarkę, j. kosz na śmieci, 2. obszar samoobsługi: a. min.2 stojaki na materiały informacyjno-promocyjne, b. tablica ogłoszeniowa (tablica, na której znajdują się informacje niezbędne dla turysty, a często się zmieniająca: plakaty, informacje o koncertach, rozkładach jazdy, etc.), c. wizytownik, d. stolik + krzesła lub kanapa + ława lub stolik, e. duża mapa Województwa Małopolskiego, f. duża mapa atrakcji turystycznych subregionu, do którego należy dana jednostka, g. samodzielne stanowisko komputerowe z dostępem do Internetu dla turystów. Stanowisko wyposażone będzie w zestaw komputerowy (monitor, komputer, mysz, klawiatura) z dostępem do Internetu. Tutaj turysta będzie mógł samodzielnie uzyskać dodatkowe informacje, dostępne w Internecie. Ze stanowiska będzie mogła korzystać jednorazowo jedna osoba.

40

41

42

43

44

45

46 WSKAZÓWKI ODNOŚNIE SYSTEMU OŚWIETLENIA G. Oświetlenie standardowe, wiszące, lampy z neutralnym kloszem w kolorze białym lub przezroczystym H. Podświetlenie tablicy z logo MSIT w formie listew ledowych I. Podświetlenie map w formie projektorów. Rozwiązanie możliwe do zastosowania we wnętrzach, których metraż oaz parametry techniczne pozwolą na zamontowanie tego dodatkowego oświetlenia. Kompaktowe projektory montowane na szynach, na ścianach lub sufitach, dopasowane do podłączeń prądu

47 WSKAZÓWKI ODNOŚNIE KOLORYSTYKI Z uwagi na intensywne kolory mebli i elementów aranżacyjnych kolorystyka ścian i posadzek powinna być neutralna, najlepiej w kolorach bieli lub szarości, tak aby stanowiła delikatne tło dla elementów wyposażenia. Rekomendowane jest, dla podkreślenia określonych mebli, pomalowanie jednej ściany, bądź jej fragmentu na kolor granatowy (Pantone 534C).

48 MODELOWE WYPOSAŻENIE JEDNOSTEK IT KATEGORIA TRZY GWIAZDKI NAZWA SPECYFIKACJA WYMIARY Lada recepcyjna zintegrowana z biurkiem dla informatora turystycznego Numer katalogowy: 01M Lada wykonana z płyty meblowej wg modułu 120 cm x 80 cm, zintegrowana z biurkiem dla informatora turystycznego. Konstrukcja lady i biurka - fornir/okleina w kolorze dębu, blat lady i biurka wykonane z płyty meblowej 35 mm w kolorze granatowym. Dodatkowo blat lady klejony z szybą bezpieczną (foliowaną) w kolorze granatowym. 1 moduł: 240 cm x 80 cm - wysokość blatu pracowniczego: 74 cm - wysokość lady: 110 cm - głębokość blatu pracowniczego: 80 cm - głębokość lady: 35 cm Krzesło biurowe Numer katalogowy: 02M Krzesło obrotowe z podłokietnikami z tworzywa w kolorze grafitowoczarnym, odpornymi na uszkodzenia i zadrapania, osadzonymi na dwóch prętach stalowych mocowanych do mechanizmu krzesła, regulowanymi na wysokość w zakresie min. 75 mm. - wysokość siedziska: 45 do 55 cm - głębokość siedziska 45 cm - szerokość siedziska 48 cm - ogólna wysokość krzesła: 99 do 109 cm - ogólna głębokość krzesła 62 cm - ogólna szerokość krzesła 66 cm Samodzielne stanowisko komputerowe dla turysty Numer katalogowy: 03M Stanowisko wykonane z płyty meblowej w kolorze dębu. Blat biurka w kolorze granatowym. Element aranżacyjny w formie parawanu wykonanego ze szkła bezpiecznego (foliowanego) z logo MSIT. - wysokość blatu pracowniczego: 70 cm - szerokość blatu pracowniczego: 120 cm - głębokość blatu pracowniczego: 80 cm Szafa na dokumenty (kolorowa z wnękami) Numer katalogowy: 05M Szafa wykonana z płyty meblowej laminowanej w kolorach MSIT. Od frontu wykonane wnęki z przeznaczeniem na prezentację na ekspozycję materiałów promocyjnych MSIT. - wysokość: 210 cm - szerokość: 120 cm

49 Tablica wewnętrzna z logo MSIT / szafa na dokumenty z logo MSIT (trzy wersje kolorystyczne: biała, granatowa i kolorowa) Numer katalogowy: 06M Szafa na dokumenty z wyeksponowanym logo MSIT. Front szafy wykonany z płyty meblowej lakierowanej w trzech wersjach kolorystycznych: białej, granatowej i kolorowej. Logo MSIT wykonane ze styroduru 3 cm oraz plexi. - wysokość: 210 cm - szerokość: 120 cm Wymiary logo: 80 cm x 80 cm

50 Kanapa Numer katalogowy: 07 M Meble tapicerowane (skóra) w trzech rozmiarach. Mebel w kolorze or Madras Sahara (gama ciepłych beży). szerokość: - 80 cm cm cm Krzesło do wykorzystania w części samoobsługi Numer katalogowy: 08M Siedzisko w pełni tapicerowane. Oparcie i podłokietniki z profilowanej sklejki bukowej. Stelaż 4-nożny z rurki stalowej, malowany proszkowo. - wysokość siedziska: 46 cm - głębokość siedziska: 48 cm - szerokość siedziska: 48 cm - ogólna wysokość krzesła: 86 cm - ogólna głębokość krzesła: 54 cm - ogólna szerokość krzesła: 60 cm Stolik (dwie wersje: do kanapy i do krzeseł) Numer katalogowy: 09M Konstrukcja stalowa, blat laminowany - wysokość: - 60 cm - 70 cm - blat: 50 cm x 50 cm Stolik pod kserokopiarkę Numer katalogowy: 11M Stolik wykonany z płyty meblowej laminowanej w kolorze dębu. Wyposażony w dwie szuflady na papier oraz kółka. - wysokość: 65 cm - szerokość: 120 cm - głębokość: 60cm

51 Lampa wisząca Numer katalogowy: 13M Wykonana ze szkła w kolorze białym. Źródło światła: 1x E27 60W - wysokość: 150 cm - szerokość: 30 cm - głębokość: 30 cm Lampa biurowa Numer katalogowy: 14M Wykonanie: - obciążnik bazowy: żeliwo, lakier podbarwiony - reflektor: aluminium - klosz/ Podstawa: stal, farba - łącznik: tworzywo poliwęglowe, farba - trzonek: stal, chromowana powłoka - szkło ochronne: szkło - wysokość: 50 cm - średnica podstawy: 18 cm - średnica klosza: 10 cm - długość kabla: 196 cm - moc: 40 Wat Stojak wiszący z płyty meblowej (dwie wersje kolorystyczne: biała i granatowa) Numer katalogowy: 01S Wykonany z płyty meblowej w dwóch wersjach kolorystycznych: białej i granatowej. Cztery półki z plexi glasu w formie rynienek. - wysokość: 120 cm - szerokość: 80 cm - głębokość: 25 cm

52 Stojak stojący na materiały informacyjno-promocyjne (dwie wersje rozmiarowe: szerokość 128 cm i 158 cm i dwie wersje kolorystyczne: biała i granatowa) Numer katalogowy: 02S Stojak wykonany z płyty meblowej laminowanej w dwóch rozmiarach i dwóch wersjach kolorystycznych. Podzielony na cztery rzędy półek, każdy po cztery lub pięć wnęk (w zależności od rozmiaru stojaka). I wersja: - wysokość 210 cm - szerokość128 cm - głębokość 40 cm II wersja: - wysokość 210 cm - szerokość 158 cm - głębokość 40 cm Stojak wolnostojący stalowy (z kieszeniami) Numer katalogowy: 03S Dwustronny, wykonany z profili stalowych 20 mm, z kieszeniami z plexi. W zwieńczeniu logo MSIT w formie panelu PCV. - wysokość: 150 cm - szerokość: 50 cm Stojak wolnostojący stalowy Numer katalogowy: 04S Wykonany z profilu stalowego 20 mm x 20 mm, malowany proszkowo na kolor Pantone Warm Gray 3C. Elementy ekspozycyjne z plexi glasu (wymiar A4-21 cm x 29 cm). - wysokość: 75 cm - szerokość: 35 cm - głębokość: 25 cm

53 Stojak obrotowy na materiały informacyjno-promocyjne Numer katalogowy: 05S Stojak obrotowy, wykonany z płyty meblowej, w kolorach MSIT. Półeczki wykonane z plexi. - wysokość: 200 cm - szerokość: 60 cm Stojak obrotowy na pocztówki Numer katalogowy: Nr 06S Stojak obrotowy, wykonany z płyty meblowej, w kolorach MSIT. Półeczki wykonane z plexi. - wysokość: 200 cm - szerokość: 30 cm Mapa Województwa Małopolskiego Numer katalogowy: 01D Mapa w dwóch wersjach rozmiarowych. Wydruk mapy na płycie PMMA, oprawa w ramie aluminiowej. I wersja: - wysokość: 70 cm - szerokość: 100 cm II wersja: - wysokość: 140 cm - szerokość: 200 cm

54 Mapa subregionu Numer katalogowy: 02D Wydruk mapy na papierze, oprawa w ramie aluminiowej, zabezpieczona plexi. - wysokość: 100 cm - szerokość: 70 cm Tablica ogłoszeniowa (dwie wersje rozmiarowe) Numer katalogowy: 04D Tablica wolnostojąca wykonana z profili stalowych z wypełnieniem z płyty MDF z okładziną korkową. I wersja: - wysokość: 200 cm - szerokość: 100 cm II wersja: - wysokość: 160 cm - szerokość: 70 cm Ekspozytor na materiały promocyjne i pamiątki (niski) Numer katalogowy: 05D Wolnostojący box wykonany z płyty laminowanej wielobarwnej. Blat przeszklony, z szufladą, wnęki boczne na ekspozycję materiałów promocyjnych i pamiątek. - wysokość: 90 cm - szerokość: 120 cm - głębokość: 60 cm

55 Ekspozytor na pamiątki i wydawnictwa (wysoki) Numer katalogowy: 06D Wolnostojący box wykonany z płyty meblowej laminowanej wielobarwnie. Wnęka we froncie podświetlana, zamykana na klucz, z przeznaczeniem na ekspozycję koszulek materiałów promocyjnych, wnęki boczne podświetlane, zamykane na klucz. - wysokość: 190 cm - szerokość: 120 cm - głębokość: 40 cm Wizytownik Numer katalogowy: 07D Wykonany z plexi z logo MSIT. wymiar wizytówki Tablica na wizytówki Numer katalogowy: 08D Tablica wykonana z płyty meblowej, oprawiona w ramę aluminiową. Tablica przeznaczona do prezentacji wizytówek różnych interesujących miejsc. - szerokość: 100 cm - wysokość: 70 cm

56 Stoisko do ekspozycji produktów regionalnych Numer katalogowy: 12M Witryna do ekspozycji produktów regionalnych wykonana z płyty meblowej laminowanej w kolorze dębu, przeszklona szybą bezpieczną (foliowaną), podświetlana listwami ledowymi. W zwieńczeniu logo MSIT w formie panelu PCV. - wysokość: 200 cm - szerokość: 80 cm

57

58 4. KATEGORIA: CZTERY GWIAZDKI Wyposażenie: 3. obszar konsultacji: a. tablica z logo MSIT, b. wizytownik, c. lada recepcyjna dla 3 informatorów, d. 3 krzesła biurowe dla informatorów, e. 3 zestawy komputerowe (monitor, komputer, mysz, klawiatura) z dostępem do Internetu dla informatorów turystycznych, f. drukarka formatu A4 (laserowa, kolorowa), g. aparat telefoniczno-faxowy i 2 aparaty telefoniczne, h. kserokopiarka, i. stolik pod kserokopiarkę, j. 2 kosze na śmieci 4. obszar samoobsługi: a. min. 3 stojaki na materiały informacyjno-promocyjne, b. tablica ogłoszeniowa (tablica, na której znajdują się informacje niezbędne dla turysty, a często się zmieniająca: plakaty, informacje o koncertach, rozkładach jazdy, etc.), c. wizytownik, d. stolik + krzesła lub kanapa + ława lub stolik, e. duża mapa Województwa Małopolskiego, f. duża mapa atrakcji turystycznych subregionu, do którego należy dana jednostka, g. duży plan miasta, h. samodzielne stanowisko komputerowe z dostępem do Internetu dla turystów. Stanowisko wyposażone będzie w zestaw komputerowy (monitor, komputer, mysz, klawiatura) z dostępem do Internetu. Tutaj turysta będzie mógł samodzielnie uzyskać dodatkowe informacje, dostępne w Internecie. Ze stanowiska będzie mogła korzystać jednorazowo jedna osoba, i. zestaw prezentacyjny: plazma 42'' + DVD (do wyświetlania informacji np. o odbywających się imprezach).

59

60

61

62

63 WSKAZÓWKI ODNOŚNIE SYSTEMU OŚWIETLENIA J. Oświetlenie standardowe, wiszące, lampy z neutralnym kloszem w kolorze białym lub przezroczystym K. Podświetlenie tablicy z logo MSIT w formie listew ledowych L. Podświetlenie map w formie projektorów. Rozwiązanie możliwe do zastosowania we wnętrzach, których metraż oaz parametry techniczne pozwolą na zamontowanie tego dodatkowego oświetlenia. Kompaktowe projektory montowane na szynach, na ścianach lub sufitach, dopasowane do podłączeń prądu M. Dodatkowe oświetlenie na blacie roboczym

64 WSKAZÓWKI ODNOŚNIE KOLORYSTYKI Z uwagi na intensywne kolory mebli i elementów aranżacyjnych kolorystyka ścian i posadzek powinna być neutralna, najlepiej w kolorach bieli lub szarości, tak aby stanowiła delikatne tło dla elementów wyposażenia. Rekomendowane jest, dla podkreślenia określonych mebli, pomalowanie jednej ściany, bądź jej fragmentu na kolor granatowy (Pantone 534C).

65 MODELOWE WYPOSAŻENIE JEDNOSTEK IT KATEGORIA CZTERY GWIAZDKI NAZWA SPECYFIKACJA WYMIARY Lada recepcyjna zintegrowana z biurkiem dla informatora turystycznego Numer katalogowy: 01M Lada wykonana z płyty meblowej wg modułu 120 cm x 80 cm, zintegrowana z biurkiem dla informatora turystycznego. Konstrukcja lady i biurka - fornir/okleina w kolorze dębu, blat lady i biurka wykonane z płyty meblowej 35 mm w kolorze granatowym. Dodatkowo blat lady klejony z szybą bezpieczną (foliowaną) w kolorze granatowym. 1 moduł: 240 cm x 80 cm - wysokość blatu pracowniczego: 74 cm - wysokość lady: 110 cm - głębokość blatu pracowniczego: 80 cm - głębokość lady: 35 cm Krzesło biurowe Numer katalogowy: 02M Krzesło obrotowe z podłokietnikami z tworzywa w kolorze grafitowoczarnym, odpornymi na uszkodzenia i zadrapania, osadzonymi na dwóch prętach stalowych mocowanych do mechanizmu krzesła, regulowanymi na wysokość w zakresie min. 75 mm. - wysokość siedziska: 45 do 55 cm - głębokość siedziska 45 cm - szerokość siedziska 48 cm - ogólna wysokość krzesła: 99 do 109 cm - ogólna głębokość krzesła 62 cm - ogólna szerokość krzesła 66 cm Samodzielne stanowisko komputerowe dla turysty Numer katalogowy: 03M Stanowisko wykonane z płyty meblowej w kolorze dębu. Blat biurka w kolorze granatowym. Element aranżacyjny w formie parawanu wykonanego ze szkła bezpiecznego (foliowanego) z logo MSIT. - wysokość blatu pracowniczego: 70 cm - szerokość blatu pracowniczego: 120 cm - głębokość blatu pracowniczego: 80 cm Szafa na dokumenty (kolorowa z wnękami) Numer katalogowy: 05M Szafa wykonana z płyty meblowej laminowanej w kolorach MSIT. Od frontu wykonane wnęki z przeznaczeniem na prezentację na ekspozycję materiałów promocyjnych MSIT. - wysokość: 210 cm - szerokość: 120 cm

66 Tablica wewnętrzna z logo MSIT / szafa na dokumenty z logo MSIT (trzy wersje kolorystyczne: biała, granatowa i kolorowa) Numer katalogowy: 06M Szafa na dokumenty z wyeksponowanym logo MSIT. Front szafy wykonany z płyty meblowej lakierowanej w trzech wersjach kolorystycznych: białej, granatowej i kolorowej. Logo MSIT wykonane ze styroduru 3 cm oraz plexi. - wysokość: 210 cm - szerokość: 120 cm Wymiary logo: 80 cm x 80 cm

67 Kanapa Numer katalogowy: 07 M Meble tapicerowane (skóra) w trzech rozmiarach. Mebel w kolorze or Madras Sahara (gama ciepłych beży). szerokość: - 80 cm cm cm Krzesło do wykorzystania w części samoobsługi Numer katalogowy: 08M Siedzisko w pełni tapicerowane. Oparcie i podłokietniki z profilowanej sklejki bukowej. Stelaż 4-nożny z rurki stalowej, malowany proszkowo. - wysokość siedziska: 46 cm - głębokość siedziska: 48 cm - szerokość siedziska: 48 cm - ogólna wysokość krzesła: 86 cm - ogólna głębokość krzesła: 54 cm - ogólna szerokość krzesła: 60 cm Stolik (dwie wersje: do kanapy i do krzeseł) Numer katalogowy: 09M Konstrukcja stalowa, blat laminowany - wysokość: - 60 cm - 70 cm - blat: 50 cm x 50 cm Stolik pod kserokopiarkę Numer katalogowy: 11M Stolik wykonany z płyty meblowej laminowanej w kolorze dębu. Wyposażony w dwie szuflady na papier oraz kółka. - wysokość: 65 cm - szerokość: 120 cm - głębokość: 60cm

68 Lampa wisząca Numer katalogowy: 13M Wykonana ze szkła w kolorze białym. Źródło światła: 1x E27 60W - wysokość: 150 cm - szerokość: 30 cm - głębokość: 30 cm Lampa biurowa Numer katalogowy: 14M Wykonanie: - obciążnik bazowy: żeliwo, lakier podbarwiony - reflektor: aluminium - klosz/ Podstawa: stal, farba - łącznik: tworzywo poliwęglowe, farba - trzonek: stal, chromowana powłoka - szkło ochronne: szkło - wysokość: 50 cm - średnica podstawy: 18 cm - średnica klosza: 10 cm - długość kabla: 196 cm - moc: 40 Wat Stojak wiszący z płyty meblowej (dwie wersje kolorystyczne: biała i granatowa) Numer katalogowy: 01S Wykonany z płyty meblowej w dwóch wersjach kolorystycznych: białej i granatowej. Cztery półki z plexi glasu w formie rynienek. - wysokość: 120 cm - szerokość: 80 cm - głębokość: 25 cm

69 Stojak stojący na materiały informacyjno-promocyjne (dwie wersje rozmiarowe: szerokość 128 cm i 158 cm i dwie wersje kolorystyczne: biała i granatowa) Numer katalogowy: 02S Stojak wykonany z płyty meblowej laminowanej w dwóch rozmiarach i dwóch wersjach kolorystycznych. Podzielony na cztery rzędy półek, każdy po cztery lub pięć wnęk (w zależności od rozmiaru stojaka). I wersja: - wysokość 210 cm - szerokość128 cm - głębokość 40 cm II wersja: - wysokość 210 cm - szerokość 158 cm - głębokość 40 cm Stojak wolnostojący stalowy (z kieszeniami) Numer katalogowy: 03S Dwustronny, wykonany z profili stalowych 20 mm, z kieszeniami z plexi. W zwieńczeniu logo MSIT w formie panelu PCV. - wysokość: 150 cm - szerokość: 50 cm Stojak wolnostojący stalowy Numer katalogowy: 04S Wykonany z profilu stalowego 20 mm x 20 mm, malowany proszkowo na kolor Pantone Warm Gray 3C. Elementy ekspozycyjne z plexi glasu (wymiar A4-21 cm x 29 cm). - wysokość: 75 cm - szerokość: 35 cm - głębokość: 25 cm

70 Stojak obrotowy na materiały informacyjno-promocyjne Numer katalogowy: 05S Stojak obrotowy, wykonany z płyty meblowej, w kolorach MSIT. Półeczki wykonane z plexi. - wysokość: 200 cm - szerokość: 60 cm Stojak obrotowy na pocztówki Numer katalogowy: Nr 06S Stojak obrotowy, wykonany z płyty meblowej, w kolorach MSIT. Półeczki wykonane z plexi. - wysokość: 200 cm - szerokość: 30 cm Mapa Województwa Małopolskiego Numer katalogowy: 01D Mapa w dwóch wersjach rozmiarowych. Wydruk mapy na płycie PMMA, oprawa w ramie aluminiowej. I wersja: - wysokość: 70 cm - szerokość: 100 cm II wersja: - wysokość: 140 cm - szerokość: 200 cm

71 Mapa subregionu Numer katalogowy: 02D Wydruk mapy na papierze, oprawa w ramie aluminiowej, zabezpieczona plexi. - wysokość: 100 cm - szerokość: 70 cm Plan miasta Numer katalogowy: 03D Wydruk planu na papierze, oprawa w ramie aluminiowej, zabezpieczona plexi. - wysokość: 100 cm - szerokość: 70 cm Tablica ogłoszeniowa (dwie wersje rozmiarowe) Numer katalogowy: 04D Tablica wolnostojąca wykonana z profili stalowych z wypełnieniem z płyty MDF z okładziną korkową. I wersja: - wysokość: 200 cm - szerokość: 100 cm II wersja: - wysokość: 160 cm - szerokość: 70 cm Ekspozytor na materiały promocyjne i pamiątki (niski) Numer katalogowy: 05D Wolnostojący box wykonany z płyty laminowanej wielobarwnej. Blat przeszklony, z szufladą, wnęki boczne na ekspozycję materiałów - wysokość: 90 cm - szerokość: 120 cm - głębokość: 60 cm

72 promocyjnych i pamiątek. Ekspozytor na pamiątki i wydawnictwa (wysoki) Numer katalogowy: 06D Wolnostojący box wykonany z płyty meblowej laminowanej wielobarwnie. Wnęka we froncie podświetlana, zamykana na klucz, z przeznaczeniem na ekspozycję koszulek materiałów promocyjnych, wnęki boczne podświetlane, zamykane na klucz. - wysokość: 190 cm - szerokość: 120 cm - głębokość: 40 cm Wizytownik Numer katalogowy: 07D Wykonany z plexi z logo MSIT. wymiar wizytówki Tablica na wizytówki Numer katalogowy: 08D Tablica wykonana z płyty meblowej, oprawiona w ramę aluminiową. Tablica przeznaczona do prezentacji wizytówek różnych interesujących miejsc. - szerokość: 100 cm - wysokość: 70 cm

73 Stoisko do ekspozycji produktów regionalnych Numer katalogowy: 12M Witryna do ekspozycji produktów regionalnych wykonana z płyty meblowej laminowanej w kolorze dębu, przeszklona szybą bezpieczną (foliowaną), podświetlana listwami ledowymi. W zwieńczeniu logo MSIT w formie panelu PCV. - wysokość: 200 cm - szerokość: 80 cm

74 STANOWISKO DLA OSÓB NIEPEŁNOSPRAWNYCH 4 z 27 jednostek IT objętych projektem MSIT zdecydowały się na dostosowanie swoich usług do obsługi osób niepełnosprawnych i tym samym na utworzenie stanowiska komputerowego wykorzystywanego przez osoby niepełnosprawne. Jest to specjalne stanowisko przystosowane dla osób niepełnosprawnych (w tym osób niewidomych i niedowidzących) mieszczące się w obszarze samoobsługi. Stanowisko obejmuje: a) zestaw komputerowy (monitor 24, klawiatura, mysz, słuchawki przystosowane do wykorzystania przez osoby niepełnosprawne) wraz z odpowiednim oprogramowaniem i dostępem do Internetu, b) biurko komputerowe, c) krzesło biurowe, d) szafę na materiały informacyjno-promocyjne dostosowane do potrzeb osób niepełnosprawnych.

75

76 JEDNOSTKA IT W RAMACH MSIT DOSTOSOWANA DO POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W jednostkach IT działających w ramach MSIT przystosowanych do potrzeb osób niepełnosprawnych lada recepcyjna powinna posiadać część lady przystosowanej do obsługi osób niepełnosprawnych. W takiej sytuacji jeden moduł lady (tj. moduł o szerokości 120 cm) powinien być obniżony do wysokości 74 cm. SAMODZIELNE STANOWISKO KOMPUTEROWE DLA OSÓB NIEPEŁNOSPRAWNYCH Wielkość płaszczyzny roboczej, czyli blat biurka ma wymiary: - długość: 60 cm - szerokość: 150 cm co całkowicie zaspokaja optymalne potrzeby przestrzeni do pracy. Dodatkowo biurko posiada funkcję regulacji długości nóg, co jest znacznie wygodniejsze dla osoby poruszającej się na wózku. Blat biurka zabezpieczony jest listwą, co zapobiega spadaniu przedmiotów.

77 NIEZBĘDNE ELEMENTY ZAGOSPODAROWANIA STANOWISKA KOMPUTEROWEGO: - monitor stojący na biurku musi znajdować się na poziomie wzroku, - zintegrowana listwa elektryczna dla korzystania z wielu urządzeń elektrycznych zainstalowania na boku biurka, - listwa zabezpieczająca. W przypadku osób poruszających się na wózkach najważniejsze jest zachowanie odpowiedniej wolnej przestrzeni przy biurku ze względu na konieczność manewrowania wózkiem.

78

79 Rysunek techniczny stanowiska komputerowego dla osób niepełnosprawnych oraz przykładowe rozmieszczenie jednostki IT cztery gwiazdki, dostosowanej do potrzeb osób niepełnosprawnych.
