\ > r <? * *» H U N IT R R INSTRUKCJA SERWISOWA. ODSiOPNtK jtra.f-jz i j TOROWY LUCYN A" TYF MOT-725

Transkrypt

1 \ > r <? * *» INSTRUKCJA SERWISOWA H U N IT R R ODSiOPNtK jtra.f-jz i j TOROWY LUCYN A" TYF MOT-725

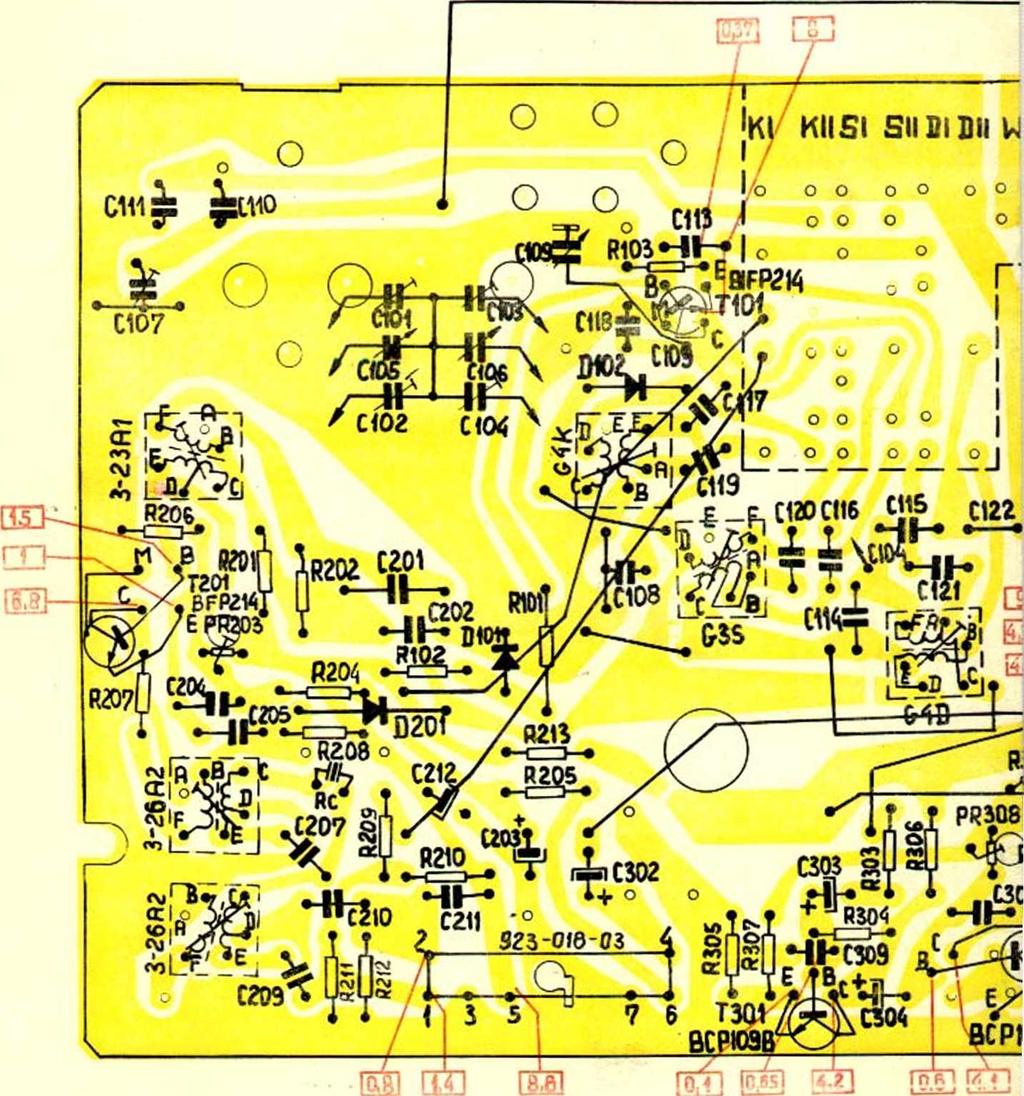

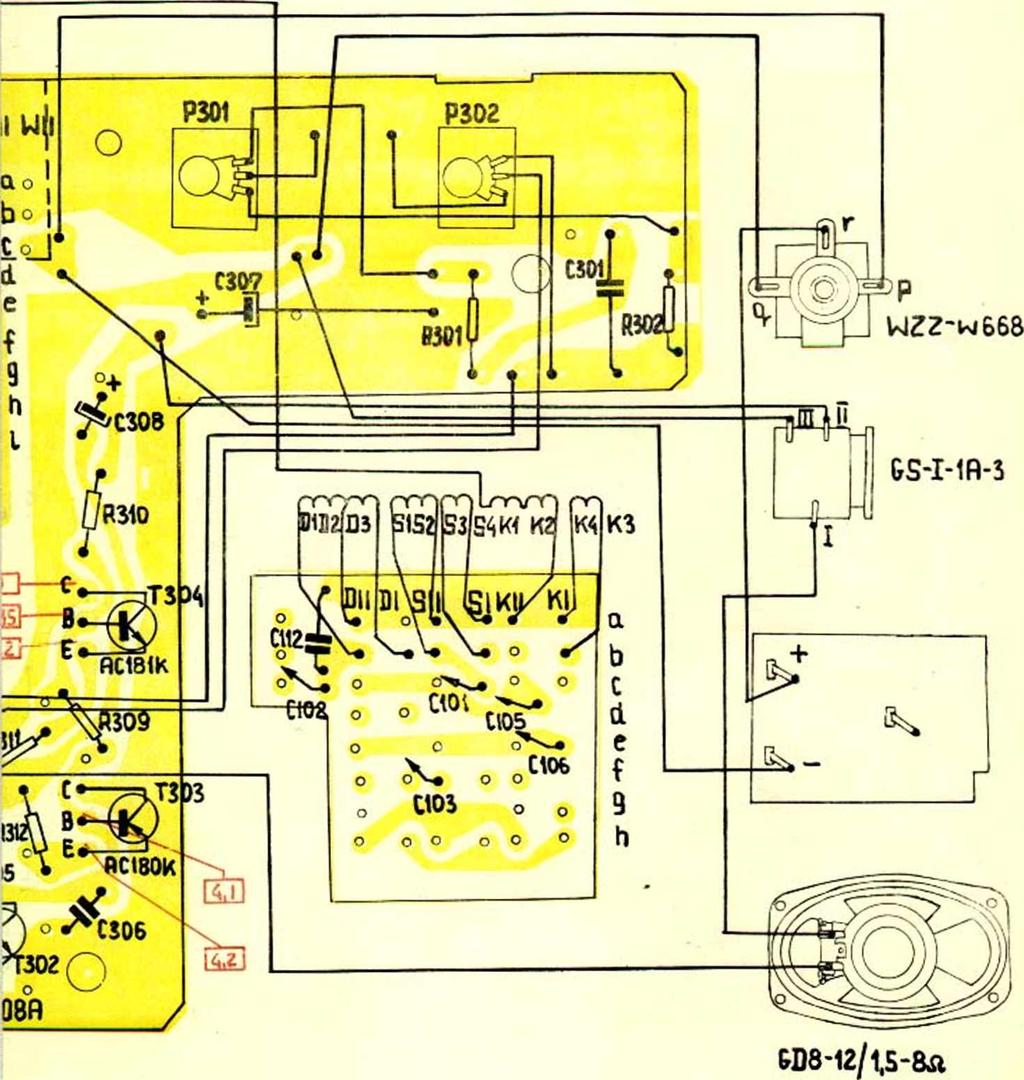

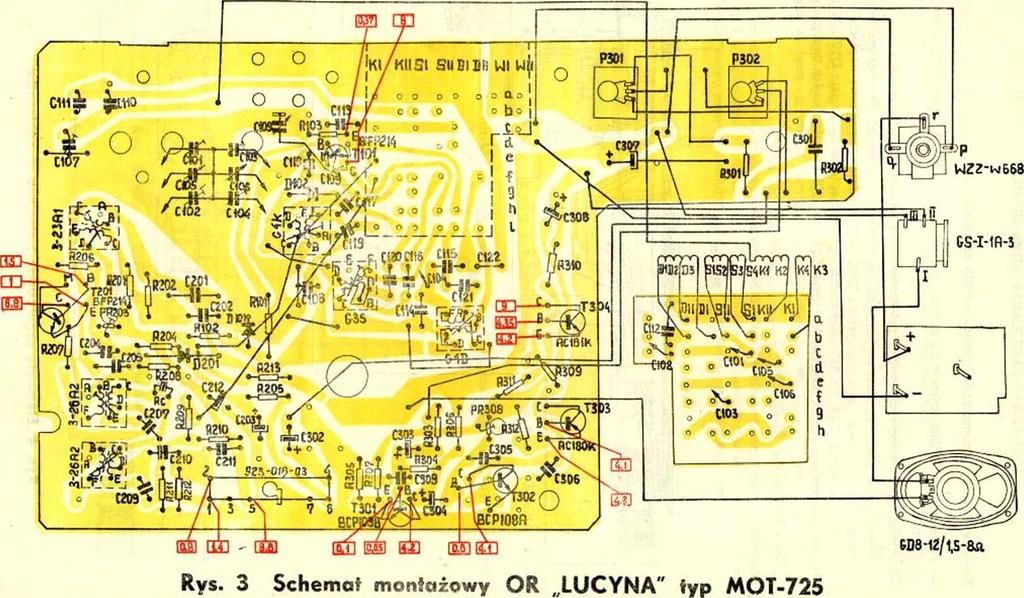

2 R C 70? 207 Z ««WJ hi ns fl8 _ ttt _354u 107 2W W M C Rys. 3 Schemat montażowy

3 m ) OR LUCYNA typ MOT-725

4 8CPf09B ROSIK Schem at ideowy C

5 R LUCYNA' łyp MOT-725

6 RADIOODBIORNIK TRANZYSTOROWY LUCYNA T Y P M O T INSTRUKCJA SERWISOWA

7 SPIS TREŚCI Str. 1. Dane t e c h n i c z n e Ważniejsze p o d zesp o ły Zasada działania Napęd s k a l i Wyjmowanie odbiornika z obudowy Prawidłowa kolejność postępowania przy naprawie 7 7. Schemat, ideowy oraz montażowy OR Lucyna. 8, 9 8. Regulacja o d b io r n i k a Strojenie toru p. cz. przy pomocy generatora Strojenie toru p. cz. przy pomocy wobulatora Tabela s t r o j e n i a Tabela czułości s t o p n i Dane uzwojeń antenow ych Wykaz elementów' e le k try c z n y c h Schemat ideowy OR LUCYNA (wrkładka) 16. Schemat montażowy OR Lucyna (wkładka)

8 DANE TECHNICZNE Zakres fal: długie KIIz ( m) średnie KHz (571,4 187 m) krótkie 5,8 10,3 MHz (51,8 29,2 m) Częstotliwość pośrednia: 465 KHz Selektywność: S ± 9 26 db Tłumienie p.cz. długie średnie 12 db 12 db Tłumienie sygnałów lustrzanych długie 20 db średnie 20 db Czułość: długie średnie krótkie 3,5 mv/m Psygn 1,5 mv/m przy db Pszum 0,8 mv/m Znamionowa moc wyjściowa: 450 mw przy h s^ 10% Szerokość pasma: mierzona metodą elektryczną Hz w odniesieniu do 1000 Hz przy nierównomierności 10 db Fs = 1 MHz Zasilanie: 9V (2 baterie 3R12) Pobór prądu: przy znamionowej mocy wyjściowej ok. 130 raa, przy Pwyj. = 0 ok. 20 ma WAŻNIEJSZE PODZESPOŁY Elementy półprzewodnikowe i ich zastosowanie: BFP 214 (T101) BFP 214 (T20I) BFP 214 (T401) BCP 109B (T301) BCP108A (T302) AC 180 K (T303) I AC 181 K (T304) / DOG 53 (Dl 02) DOG 53 (D201) DOG 53 (D401) heterodyna i mieszacz wzmacniacz p. cz. wzmacniacz p. cz. wzmacniacz napięciowy częstotliwości akustycznych stopień sterujący wzmacniacz mocy para wzmacniacz mocy częstotliwości akustycznych dioda tłumiąca dioda tłumiąco-usprawniająca detektor 5

9 Gniazda dodatkowe: gniazdo słuchawkowe typ GSI-1A-3 do współpracy z kompletem słuchawkowym KS1 lub do podłączenia głośnika zewnętrznego, wtyk zewnętrznego zasilania WZZ w 668 do współpracy z nasadką. Głośnik: typ GD 8-12/1.5 Z 0ooio = 8Q. ZASADA DZIAŁANIA Pierwszym stopniem jest mieszacz pracujący w układzie samooscylującym. Sygnał otrzymany w wyniku przemiany częstotliwości wzmacniany jest przez dwustopniowy wzmacniacz selektywny zbudowany na tranzystorach BFP , T401) pracujący w układzie OE. Sygnał p. cz. jest przetwarzany na sygnał małej częstotliwości w detektorze zbudowanym na diodzie DOG53 (D401). Pierwszy stopień m. cz. pracuje na tranzystorze BCP109B (T301) w układzie OE ze sprzężeniem kolektorowym. Drugi stopień jest stopniem sterującym, pracującym na tranzystorze BCP108A (T302) w układzie OE. Stopień mocy pracuje w układzie przeciwsobnym z tranzystorami przeciwstawnymi AC180K, AC181K, (T303, T 304). NAPĘD SKALI Napęd skali w odb. Lucyna składa się: z kółka napędowego (1), osadzonego wciskow'0 na ośce (2), rolki (3), osadzonej obrotowo na osi potencjometru (4), linki (5),.nrężynki (6), wskazówki (7), tła skali (8) z zamocowaną na nim żyłką rybacką (9) służącą jako prowadzenie wskazówki. C 6 1 Napęd tkali

10 W celu założenia napędu należy: 1. odciąe ze szpuli 520 mm linki, 2. jeden koniec linki przywiązać do sprężynki (6), 3. przekręcić kółko napędowe w lewe skrajne położenie (w położeniu tym przerwa w obwodzie kółka napędowego widoczna z góry powinna znajdować się 5 15 na prawo od osi pionowej), 4. węzeł linki na sprężynce ustawić 20 mm w prawo od lewej krawędzi płytki odblaskowej, 5. linkę założyć na kółko napędowe i włożyć w górną przerwę w obwodzie i przełknąć ją w dół przez otworek po przeciwnej stronie przerwy. Linka powinna być ułożona w zagłębieniu kółka, 6. wystającą w dolnej części kółka linkę włożyć w dolną przerwę w obwodzie i nawinąć linię śrubową w prawo i w górę 2 zwoje, 7. nałożyć linkę na rolkę 3 (0,5 zwoja) i przywiązać do drugiego końca sprężynki naciągając ją tak, aby sprężynka po zawiązaniu węzła rozciągnęła się do długości 15 mm, 8. Pozostawiając kółko napędowe w lewym skrajnym położeniu należy założyć na dolną część linki wskazówkę wprowadzając linkę w zagłębieniu jej podstawy. Oś symetrii wskazówki powinna pokryć się z kreską na tle skali. 9. Po ustawieniu wskazówki należy ją zabezpieczyć przed przesunięciem na lince, zalewając kroplą kleju polistyrenowego linkę w zagłębieniach podstawy wskazówki. 10. Koniec wskazówki z kołeczkiem należy wprowadzić między dwie żyłki rybackie zawiązane w dolnej części płytki odblaskowej. Uwaga: Pionowe położenie kółka napędowego należy skorygować tak, aby nie tarło o skalę po jej założeniu, ale jednocześnie wskazówka nie powinnatrzeć o płytkę odblaskową. WYJMOWANIE ODBIORNIKA Z OBUDOWY zdjąć przykrywkę pojemnika baterii odkręcić jeden z wkrętów zabezpieczonych plombą dkręcić dwa w kręty znajdujące się w spodzie obudowy zdjąć spód obudowy zdjąć 4 pokrętła odkręcić 2 wkręty mocujące skalę wyjąć skalę odkręcić 4 nakrętki mocujące płytkę montażową wyjąć płytkę montażową wraz z gniazdami, w razie konieczności odlutować przewody zasilania i głośnika montaż przebiega w odwrotnej kolejności. Uwaga: Przewiduje się zmianę mocowania skali poprzez wyeliminowanie 2 wkrętów mocujących skalę. Skala otrzyma odpowiednio zaczepy i jej zdjęcie będzie możliwe po zdję.iu spodu obudowy oraz pokręteł. PRAWIDŁOWA KOLEJNOŚĆ POSTĘPOWANIA PRZY NAPRAWIE W przypadku uszkodzenia odbiornika i stwierdzenia rozstrojenia w celu doprowadzenia odbiornika do zgdności z WT należy wykonać kolcno czynności: 1. dokonać wymiany uszkodzonych elementów, 2. dokonać regulacji odbiornika, 3. zestroić wg tabeli strojenia. 7

11 I/' li oijcm Mfeta ocmtt ficmw Rys. 2 Schemat ideowy OR LUCYNA" typ MOT-725

12 R C J 0 3 3J U f o s 209 M HO H ł MB ^ 3 m Itfi ł! W 207 & 2 I 2 *08 W 303 W * C

13 REGULACJA ODBIORNIKA: f "! Regulację należy przeprowadzić przy napięciu zasilania 9V. Potencjometr PR308 ustawić na minimum zniekształceń przy mocy wyjściowej powyżej 450 mv. Przełącznik zakresów ustawić w położenie: fale długie. Pokrętłem strojenia ustawić najmniejszą częstotliwość zakresu. Potencjometrem dostrojczym PR203 ustawić prąd tranzystora T201 odpowiadający spadkowi napięcia na rezystorze R206 równym 0.53 i 0,02V. Sprawdzić spadek napięcia na diodzie D201. W przypadku wartości napięcia różnej od 1-S-1,5V dobrać rezystor R208 tak, aby spadek napięcia na diodzie D201 był równy 1-H,5V. Po ustaleniu R208 skorygować ponownie prąd w tranzystorze T201 do wartości podanej wyżej. Wartości napięć i prądów należy ustalać bez sygnału. 10

14 STROJENIE TORU p. cz. PRZY POMOCY GENERATORA 1. Sygnał generatora w. cz. o częstotliwości 465 khz zmodulować sygnałem 1 khz do głębokości m = 30%. 2. Regulator siły głosu odbiornika ustawić na maksimum wzmocnienia. 3. Podać sygnał poprzez ekranowaną cewkę pomiarową o takim poziomie, aby na mierniku mocy wyjściowej wydzielona moc była nic większa niż 15 mw (należy uchronić się od wpływu AR W). 4. Przełącznik zakresów ustawić w położenie: fale średnie. Pokrętło kondensatora ustawić tak, aby odbiornik był przygotowany do odbioru górnych częstotliwości zakresu. 5. Stroić tor. p. cz. począwszy od obwodu F4 (ekranowy stopień p. cz. z detektorem AM) następnie zestroić obwód F3 tłumiąc obwód F2 (końcówki FB filtra) szeregowym połączeniem rezystora 1 k i kondensatora 33 nf po czym stłumić w ten sposób obwód F3 i zestroić obwód F2. Na końcu zestroić obwód FI. Czynności te wykonujemy kilkakrotnie. STROJENIE TORU p. cz. PRZY POMOCY M ODULATORA 1. Przełącznik zakresów ustawić w położenie; fale średnie. Pokrętło kondensatora ustawić tak, aby odbiornik był przygotowań}' do odbioru górnych częstotliwości zakresu. 2. Na w ejście mieszacza poprzez kondensator ca 10 nf dołączyć sygnał z wobulatora. 3. Wyjście w obulatora podłączyć między p. 4 ekranowanego stopnia p. cz. z detektorem AM i masą. 4. Pokręcając rdzeniami filtrów uzyskać kształt krzywej przenoszenia pokazany na rysunku. Ryt. $ Kształt krzywej przenoszenia wzmacniacza p. cz. 11

15 TABELA STROJENIA Z ak res G en erato r sygnałow y m iejsce p rzyłączenia P u n k t stro jenia R egulacja stro je n ia U staw ienie k o n d en sato ra obrotow ego E lem enty stro jen ia n a m aksim um U w agi śr. p. cz. E k ran o w a cew ka pom iarow a um ieszczona w pobliżu od biornika 465 kh z K o n d en sato r obrotow y o tw arty F iltry : filtr p. cz. ekranów, stopnia z d etektor. AM 3-2RA2, 3-26A2, 3-23A1 P a trz stro jen ie to ru p. cz. przy pom ocy g e n e ra to ra śr. E k ran o w a cew ka pom iarow a um ieszczona w pobliżu o d bio rn ik a 525 kh z K o n d en sato r obrotow y zam k n ięty O scylator G3S 1605 kh z K o n d en sato r obrotow y o tw a rty try m e r C i kh z K ondensatorem obrotow ym dostro ić odbio rn ik do częst. 600 khz 1530 kh z K o n d en sato rem obrotow ym dostro ić o d b io rn ik do częst khz cew ka an ten o w a fal średnich try m e r C 101 dł. E k ran o w a cew ka pom iarow a um ieszczona w pobliżu o d bio rn ik a % 150 kh z K o n d en sato r obrotow y zam k n ięty o scy lato r G4D 285 kh z K o n d en sato r obrotow y o tw arty try m e r CJ04 j 180 kh z K o n d en sato rem obrotow ym dostro ić odbiornik do częst. 180 kh z 273 kh z K o n d en sato rem obrotow ym dostro ić odbiornik do częst. 273 kh z cew ka a n ten o w a fal długich try m e r C l02 kr. E kranow a cew k a pom iarow a um ieszczona w pobliżu o d bio rn ik a 5,8 M Hz K o n d en sato r obrotow y zam knięty oscy lat. fal k r ó t 10,3 M Hz K o n d en sato r obrotow y o tw a rty try m e r C i08 6,1 M Hz K o n d en sato rem obrotow ym dostro ić odbiornik do częst. 6,1 M Hz cew ka a n te n o w a fal k ró tk ich ' 9,6 M Hz K o n d en sato rem o brotow ym dostro ić odbiornik do częst. 9,6 MHz try m e r

16 TABELA CZUŁOŚCI STOPNI M. CZ. I P. CZ. P u n k t pom iarow y C zęstotliw ość P ojem ność sp rzęg ająca C zułość W aru n k i p o m iaro w e P o te n c jo m e tr P302 1 kh z 5 u F 20 m V m = 30% i T:$02 k o lekto r 1 k llz 5 u y 2 V R g 50f2 T101 baza 465 kh z 10 n F 20 uv P w y j = 0,45 VA i T201 b a /a 465 kh z 10 n F 2 rav U w yj = 1,9 V j T4U1 baza 465 kh z 10 n F 13 mv U zasil = 9 V DANE UZWOJEŃ ANTENOWYCH Ry*. 6 Antena ferrytowe kompletna Si So -*X21 zwojów przewodu DNE ul 00.2 S3 S4 10 zwojów przewodu DNEal 00.1 D l D2 237 zwojów przewodu DNEJ 0,1 (koszykowe) D2 D3 15 zwojów przewodu DNEJ 0,1 (koszykowe) * K I K2 5,5~r3 zwojów przewodu DNE ul 00,2 K.i K4 2 zwoje przewodu DNE ul 00,1 13

17 WYKAZ ELEMENTÓW ELEKTRYCZNYCH Tranzystory: T101 BFP214, T201 BFP214, T401 I3FP214, T301 BCP109B. T301 BCP108A, T303 i T304 AC180K i AC181K (para' Diody germanowe: D l02 DOG53, D201 DOG53. Potencjometr dostrojczy: PR203 PKd k, PR308 PKd k. Potencjometr: P301 PR k A-0,25 W oś 25 po P302 PR k C-0,1 W oś25p5 Głośnik: GD 8 12/1,5 Z 10ooh, = 8 Filtry p. cz.: 3 26A2, 3 26A A1 Oscylatory: fal długich G4D fal średnich G3S fal krótkich G4K Ekranowany stopień p. cz. F4 z detektorem AM (Detektor Przełącznik zakresów typ Isostat Pręt ferrytowy: RA 10X200 (F-81) 568 Cewki anteny: fal długich fal krótkich fal średnich Rezonator ceramiczny RF Prostownik SPS-2-50-C5 (stabilizator napięcia) WYKAZ REZYSTORÓW RIO! Rezystor OWZ 0, k 5% dobierany R102 Rezystor OWZ 0,125 5 k 1 5% R103 Rezystor OWZ 0,125 1 k 5% R201 Rezystor OWZ 0,125 l k 5% R202 Rezystor OWZ 0, k 5% PR203 potencjometr dostrojczy Pkd k R204 Rezystor OWZ 0,125 4 k 7 5% R205 Rezystor OWZ 0,125 4 k 7 5% R206 Rezystor OWZ 0,125 lk5 5% dobierany R207 Rezystor OWZ 0, % R208 Rezystor OWZ 0, % R209 Rezystor OWZ 0, k 5% R210 Rezystor OWZ 0, k 5% R211 Rezystor OWZ 0,125 4 k 7 5% R212 Rezystor OWZ 0, % 14

18 R213 Rezystor OWZ 0, % R301 Rezystor OWZ 0, o R302 Rezystor OWZ 0,125 l k 5% R303 Rezystor OWZ 0,125 3 k 9 5% R304 Rezystor OWZ 0, k 5% R305 Rezystor OWZ 0, % R306 Rezystor OWZ 0,125 4 k 7 5% R307 Rezystor OWZ 0, k 5% PR308 potencjometr dostrojczy PKd k R309 Rezystor OWZ 0, % R310 Rezystor OWZ 0, % R311 Rezystor 1Q R312 Rzcystor 1 i l C101 C102 Ci 03 Cl 04 Cl 05 Cl 06 Cl 07 Cl 08 Kondensator obrotowy firmy Ducati typ (2X255-f-4 trymery) C1081 -rymer ceramiczny płytkowy TCP ds-n750-10d-6/25 10/-r5C 10/ C l09 precyzer C110 ' kondensator ceramiczny KCR-N750 3X C lii kondensator ceramiczny KCP-N47 6r 5,1 0, Cl 12 kondensator ceramiczny KCR-N760 3X Cl 13 kondensator ferroelektryczny KFPf-IIE 12X12 lon ( ^ 20) ^ 658 Cl 14 kondensator ceramiczny KCR-N750 3X Cl 15 kondensator ceramiczny KCR-N750 3X Cl 16 kondensator ceramiczny KCR-N750 3X Cl 17 kondensator ceramiczny KCR-N750 3X Cl 13 kondensator ceramiczny KCP-N47 6r 5,1 0, Cl 19 kondensator ferroelektryczny KEPf-IIF! 6 r 2n2 C l20 kondensator ferroelektryczny KEPf-IIE 12 r 6n8 ( ^ 20) C121 kondensator ferroelektryczny KEPf-IIF 12X12 r Cl 22 kondensator ceramiczny KCP-N47 6r C201 kondensador styrofleksowy KSF-0, % C202 kondensator ferroelektrycz. K FPf-IlF 12X12 r 33n C203 kondensator elektrolityczny KES-5uF/6V 15

19 C204 C205 C207 C209 C210 - C211 - C212 - C301 C302 - C303 - C304 - C305 C 306 C307 - C308 - C309 - kondensator ferroelektryczny K FPl-IIF 12X12 r 33n kondensator ferroelektryczny K FPf-IIF 12X12 r 33n kondensator ceramiczny KCPf-IB-N75C 10 r kondensator ferroelektryczny K FPf-IIF 12X12 r 33n 2^ 668 kondensator ferroelektryczny K FPf-IIF 12X12 r 33n (~^20 ) kondensator ferroelektryczny KFPf-UF 12X12 r 33n 668 kondensator elektrolityczny KES-100uF/12V kondensator MKSE-0,11 0,15 (if+20łv'o 250 kondensator elektrolityczny KES-luF/50V kondensator elektrolityczny KES-luF/50V kondensator elektrolityczny KES-luF/50V kondensator ceramiczny KCPf-IB N r kondensator ferroelektryczny K E Pf-IIF 12X12 r 47n ( ^ 20) 2^ 668 kondensator elektrolityczny KEM-470ąF/10V kondensator elektrolityczny KES-200^F/12V lub KEMO 200uF/12V kondensator ferroelektryczny K FPf-IIE 6 r 2n2 ( ^ o ) WYKAZ ELEMENTÓW' ELEKTRYCZNYCH DETEKTORA D401 Dioda DOG53 T401 tranzystor BFP214 C402) kondensator ferroelektryczny KFPf-IIF C403 kondensator styrofleksowy KSF 012 1,6 nf ± 5 % 63V R401 rezystor OWZ 0, % R402 R403 rezystor OWZ 0,125 lk 5% Filtr p. cz. do detektora nr rys produkcji ZR Eltra (±20 ) 25~ 668 UWAGI: 1. W miejsce tranzystorów AC180K i AC181K mogą być stosowane odpowiednio: AC187K i AC188K. 2. W miejsce diod DOG53 mogą być stosowane diody: AAP153. AAPI52 lub AA Wartość rezystora R101 dobrać tak, ażeby prąci emitera tranzystora Tl 01 zawierał się w granicach 0,22-4-0,33 ma. Można to sprawdzić dokonując pomiaru napęcia na rezystorze R Na schemacie ideowym błędnie podano wartości rezystorów: R101, R206 i R306. Prawidłowe wartości podane są w wykazie rezystorów. 5. Zmienia się kolory wyprowadzeń cewek antenowych. Kolory wyprowadzeń antenowych będą następujące: Dl, KI, SI kolor czerwony K3, S3 kolor niebieski Wyprowadzenie cewki fal długich D2 jest łatwe do ustalenia, gdyż jest odczepem i stanowa dwra skręcone przewody. Pozostałe wyprowadzenia nie są oznaczone kolorami. 16
