Od dachu do dachu oszczędzającego energię!

Transkrypt

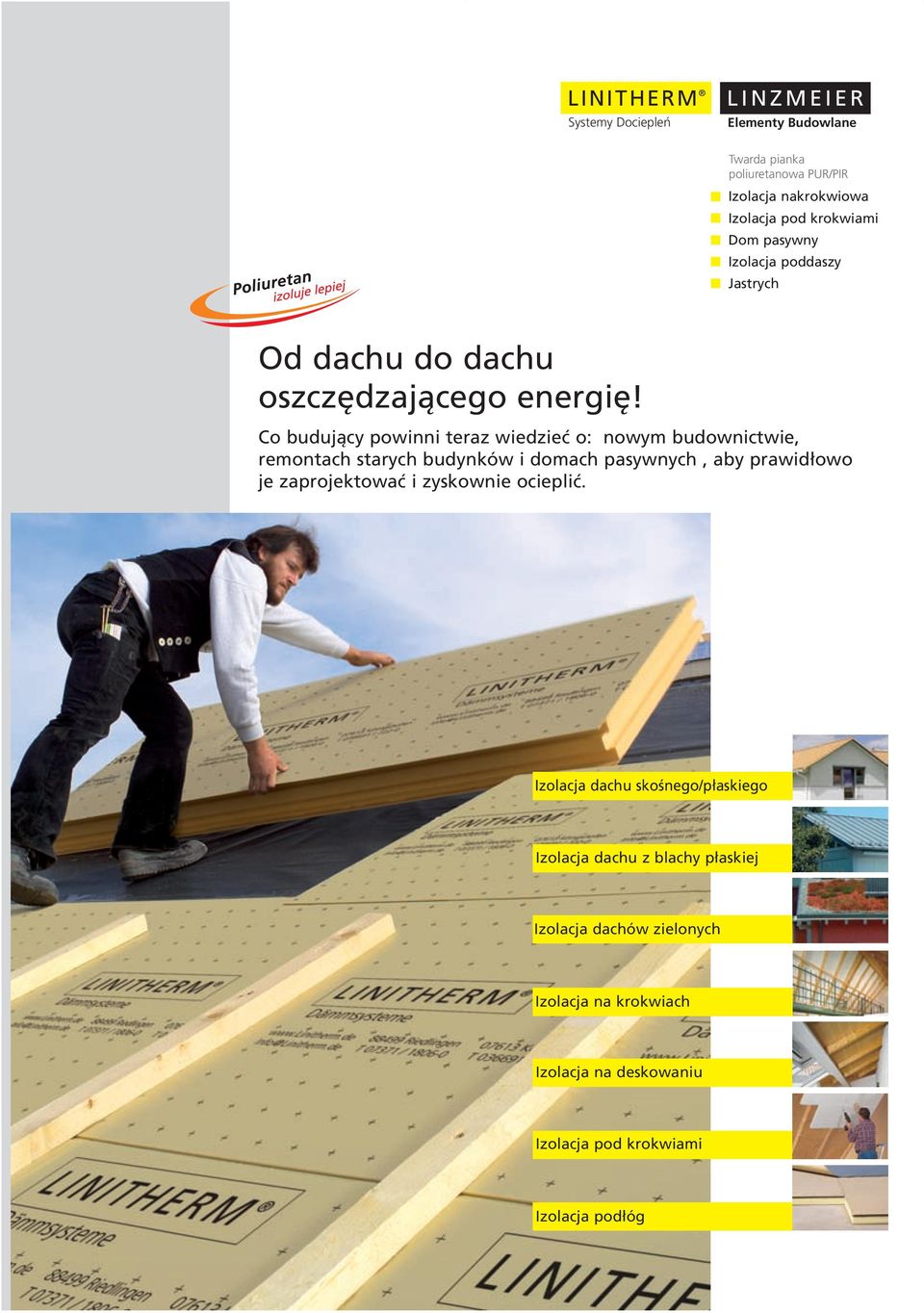

1 LINITHERM Systemy Dociepleń LINZMEIER Elementy Budowlane Twarda pianka poliuretanowa PUR/PIR Izolacja nakrokwiowa Izolacja pod krokwiami Dom pasywny Izolacja poddaszy Jastrych Od dachu do dachu oszczędzającego energię! Co budujący powinni teraz wiedzieć o: nowym budownictwie, remontach starych budynków i domach pasywnych, aby prawidłowo je zaprojektować i zyskownie ocieplić. Izolacja dachu skośnego/płaskiego Izolacja dachu z blachy płaskiej Izolacja dachów zielonych Izolacja na krokwiach Izolacja na deskowaniu Izolacja pod krokwiami Izolacja podłóg

2 Tylko z najlepszej izolacji będziecie Państwo zadowoleni również jutro! Uchronicie się przed eksplozją kosztów! Z cenami energii pewne jest tylko jedno: będą rosnąć. Na szczęście istnieje wyjście z tej pułapki wydatków: izolacja Najsprawniejsze kotły i najnowocześniejsze baterie słoneczne okażą się mało efektywne, kiedy drogo zapłacona energia ucieknie przez dach, ściany czy podłogę. Gdzie oszczędność naprawdę się opłaci. Oczywiście istotna jest technologia grzewcza. Nowoczesne ogrzewanie zaoszczędzi Państwu 30 % energii w porównaniu ze starym systemem grzewczym Szkoda tylko, że ceny olejów grzewczych w dość krótkim czasie uległy podwojeniu.ten, kto chce rzeczywiście obniżyć koszty ogrzewania, postawi na prawidłową izolację. Ponieważ przy pomocy dobrej izolacji cieplnej zaoszczędzicie do 70% energii w porównaniu ze zużyciem w przeciętnym domu. Chcecie się czuć dobrze u siebie w domu? Poświęcacie Państwo dużo siły i środków na nowy dom lub jego renowację. Chcecie Państwo mieć optymalną temperaturę w pomieszczeniach - w lecie i w zimie! Przy pomocy idealnej izolacji nie tylko znacznie obniżycie Państwo koszty ogrzewania w zimie, ale będziecie mieć również cały czas odpowiednią temperaturę nawet na poddaszu. Również nieprzyjemne wahania temperatur należą do przeszłości. Żadnych mostków cieplnych, żadnego zimna w nogi, żadnej wilgoci ze skraplania się pary... Zdrowy klimat w pomieszczeniu odczujecie Państwo natychmiast dni w roku. Gwarancja jakości. Systemy izolacyjne LINITHERM produkowane są według PN-EN i zaspokoją najwyższe wymagania. Twarda pianka jest odporna na czynniki chemiczne. Nie ulega rozkładowi ani zepsuciu, jest zapachowo i biologicznie neutralna. Twarda pianka PUR/PIR zachowa rozmiary i kształt również po wystawieniu na wpływ eksteremalnych temperatur: krótkotrwale do +250 C i dlatego jest odporna na gorące materiały, oraz trwale na temperatury -30 C do +90 C. Systemy izolacyjne na bazie sztywnej pianki PUR/PIR oferowane są w klasie materiałowej E według PN-EN jako normalnie palne. Przy dotrzymaniu skrajnych warunków można wyprodukować również konstrukcje REI 30. Kto izoluje ten ma więcej z mieszkania. Z LINITHERMEM zaoszczędzicie około 40 % grubości materiału w porównaniu z normalnymi materiałami izolacyjnymi. To oznacza prawdziwy zysk przestrzeni. Kto izoluje szczelniej, zaoszczędzi jeszcze więcej. Wszystkie elementy izolacyjne LINITHERM są zaopatrzone w rozwiązania techniczne dbające o krawędzie i łączenia. Dlatego kładzione powierzchnie są natychmiast szczelne. Kto szybciej izoluje, może wcześniej mieszkać. Elementy izolacyjne LINITHERM podlegają obróbce w zupełnie prosty sposób przy pomocy zwykłych narzędzi do drewna oraz zwykłych maszyn. Są lekkie i łatwe w montażu.

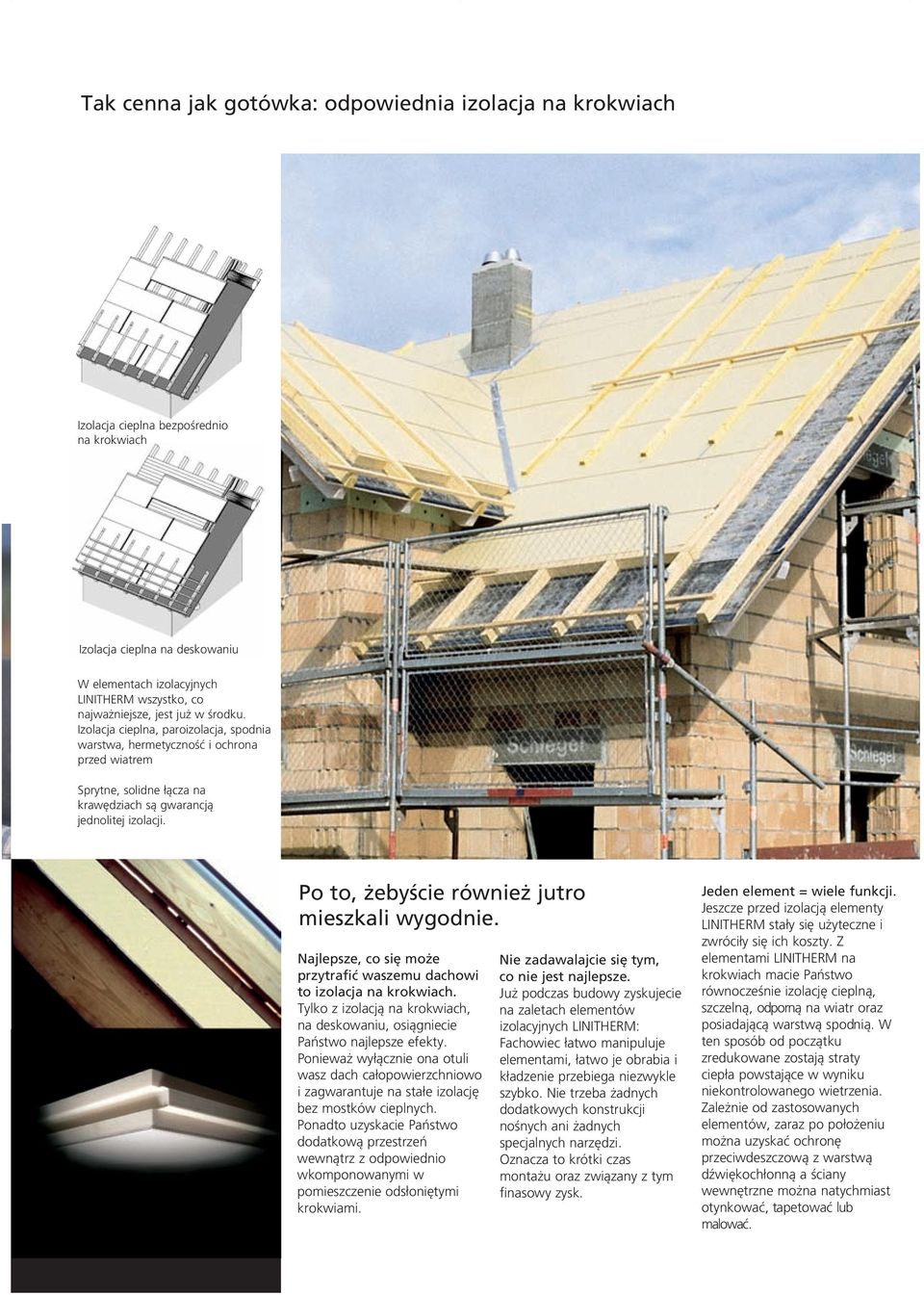

3 Tak cenna jak gotówka: odpowiednia izolacja na krokwiach Izolacja cieplna bezpośrednio na krokwiach Izolacja cieplna na deskowaniu W elementach izolacyjnych LINITHERM wszystko, co najważniejsze, jest już w środku. Izolacja cieplna, paroizolacja, spodnia warstwa, hermetyczność i ochrona przed wiatrem Sprytne, solidne łącza na krawędziach są gwarancją jednolitej izolacji. Po to, żebyście również jutro mieszkali wygodnie. Najlepsze, co się może przytrafić waszemu dachowi to izolacja na krokwiach. Tylko z izolacją na krokwiach, na deskowaniu, osiągniecie Państwo najlepsze efekty. Ponieważ wyłącznie ona otuli wasz dach całopowierzchniowo i zagwarantuje na stałe izolację bez mostków cieplnych. Ponadto uzyskacie Państwo dodatkową przestrzeń wewnątrz z odpowiednio wkomponowanymi w pomieszczenie odsłoniętymi krokwiami. Nie zadawalajcie się tym, co nie jest najlepsze. Już podczas budowy zyskujecie na zaletach elementów izolacyjnych LINITHERM: Fachowiec łatwo manipuluje elementami, łatwo je obrabia i kładzenie przebiega niezwykle szybko. Nie trzeba żadnych dodatkowych konstrukcji nośnych ani żadnych specjalnych narzędzi. Oznacza to krótki czas montażu oraz związany z tym finasowy zysk. Jeden element = wiele funkcji. Jeszcze przed izolacją elementy LINITHERM stały się użyteczne i zwróciły się ich koszty. Z elementami LINITHERM na krokwiach macie Państwo równocześnie izolację cieplną, szczelną, odporną na wiatr oraz posiadającą warstwą spodnią. W ten sposób od początku zredukowane zostają straty ciepła powstające w wyniku niekontrolowanego wietrzenia. Zależnie od zastosowanych elementów, zaraz po położeniu można uzyskać ochronę przeciwdeszczową z warstwą dźwiękochłonną a ściany wewnętrzne można natychmiast otynkować, tapetować lub malować.

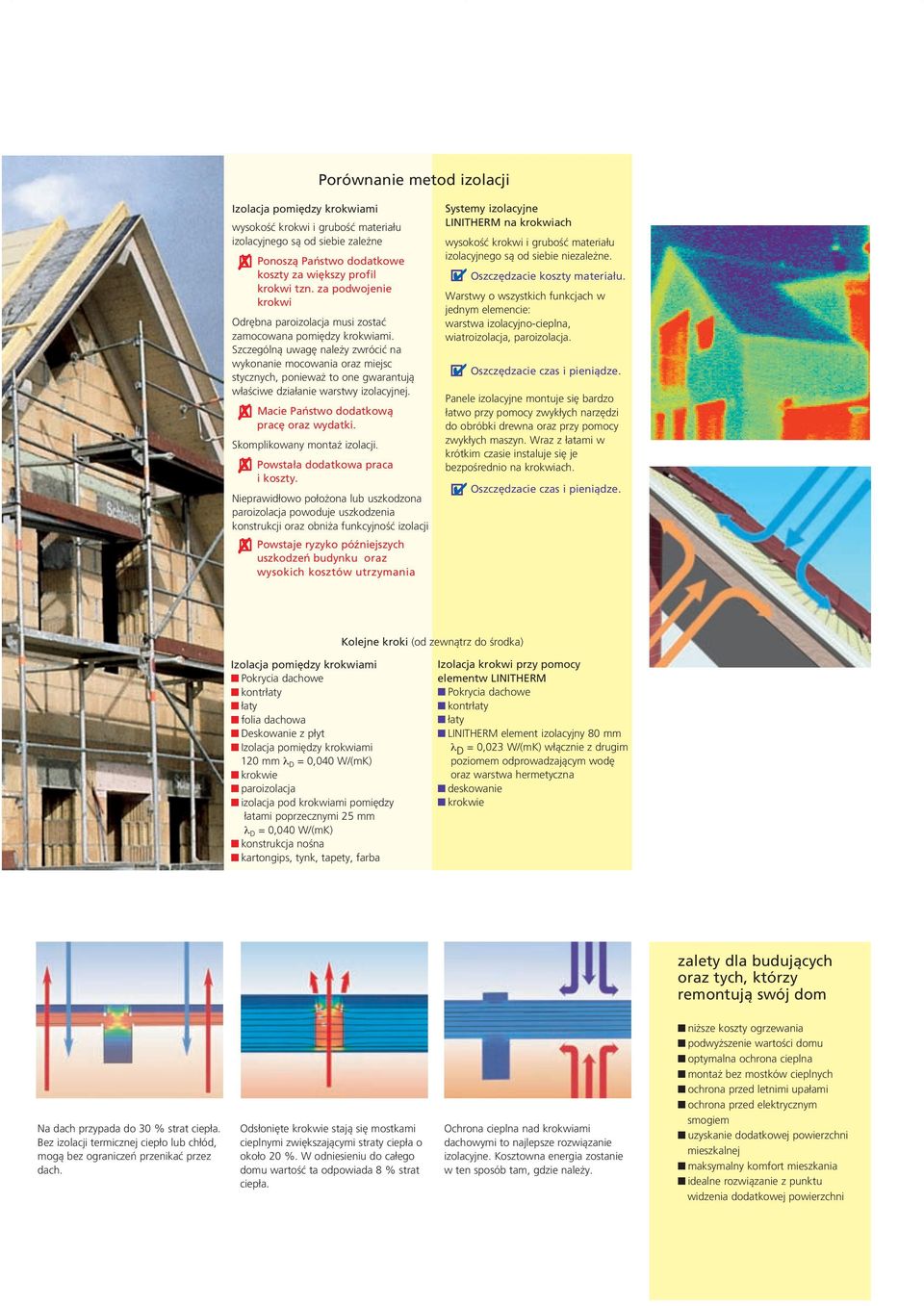

4 Porównanie metod izolacji Izolacja pomiędzy krokwiami wysokość krokwi i grubość materiału izolacyjnego są od siebie zależne Ponoszą Państwo dodatkowe koszty za większy profil krokwi tzn. za podwojenie krokwi Odrębna paroizolacja musi zostać zamocowana pomiędzy krokwiami. Szczególną uwagę należy zwrócić na wykonanie mocowania oraz miejsc stycznych, ponieważ to one gwarantują właściwe działanie warstwy izolacyjnej. Macie Państwo dodatkową pracę oraz wydatki. Skomplikowany montaż izolacji. Powstała dodatkowa praca i koszty. Nieprawidłowo położona lub uszkodzona paroizolacja powoduje uszkodzenia konstrukcji oraz obniża funkcyjność izolacji Powstaje ryzyko późniejszych uszkodzeń budynku oraz wysokich kosztów utrzymania Systemy izolacyjne LINITHERM na krokwiach wysokość krokwi i grubość materiału izolacyjnego są od siebie niezależne. Oszczędzacie koszty materiału. Warstwy o wszystkich funkcjach w jednym elemencie: warstwa izolacyjno-cieplna, wiatroizolacja, paroizolacja. Oszczędzacie czas i pieniądze. Panele izolacyjne montuje się bardzo łatwo przy pomocy zwykłych narzędzi do obróbki drewna oraz przy pomocy zwykłych maszyn. Wraz z łatami w krótkim czasie instaluje się je bezpośrednio na krokwiach. Oszczędzacie czas i pieniądze. Kolejne kroki (od zewnątrz do środka) Izolacja pomiędzy krokwiami Pokrycia dachowe kontrłaty łaty folia dachowa Deskowanie z płyt Izolacja pomiędzy krokwiami 120 mm λ D = 0,040 W/(mK) krokwie paroizolacja izolacja pod krokwiami pomiędzy łatami poprzecznymi 25 mm λ D = 0,040 W/(mK) konstrukcja nośna kartongips, tynk, tapety, farba Izolacja krokwi przy pomocy elementw LINITHERM Pokrycia dachowe kontrłaty łaty LINITHERM element izolacyjny 80 mm λ D = 0,023 W/(mK) włącznie z drugim poziomem odprowadzającym wodę oraz warstwa hermetyczna deskowanie krokwie zalety dla budujących oraz tych, którzy remontują swój dom Na dach przypada do 30 % strat ciepła. Bez izolacji termicznej ciepło lub chłód, mogą bez ograniczeń przenikać przez dach. Odsłonięte krokwie stają się mostkami cieplnymi zwiększającymi straty ciepła o około 20 %. W odniesieniu do całego domu wartość ta odpowiada 8 % strat ciepła. Ochrona cieplna nad krokwiami dachowymi to najlepsze rozwiązanie izolacyjne. Kosztowna energia zostanie w ten sposób tam, gdzie należy. niższe koszty ogrzewania podwyższenie wartości domu optymalna ochrona cieplna montaż bez mostków cieplnych ochrona przed letnimi upałami ochrona przed elektrycznym smogiem uzyskanie dodatkowej powierzchni mieszkalnej maksymalny komfort mieszkania idealne rozwiązanie z punktu widzenia dodatkowej powierzchni

5 Mniej znaczy więcej! Wszystko zależy od wartości U. Im gorzej materiał przewodzi ciepło, tym jest on odpowiedniejszym materiałem izolacyjnym. Wskaźnikiem jest tu przewodnictwo ciepła: λ [W/(mK)]. Im mniejsza wartość, tym lepszy izolator. Porównanie grubości materiałów izolacyjnych przy takim samym wykonaniu w bezpośrednim porównaniu 300 mm 320 mm 160 mm Wystarczą Państwu małe grubości materiałów izolacyjnych, osiągniecie lepsze efekty i izolację stosując tę samą grubość. Wysokiej jakości materiał izolacyjny PUR/PIR przekonuje ekstremalnie niskim przewodnictwem cieplnym. Dlatego systemy izolacyjne z sztywnej pianki PUR/PIR o stopniu przewodnictwa cieplnego λ D = 0,023 W/(mK) do λ D = 0,030 W/(mK) gwarantują najlepsze efekty izolacji przy najmniejszych grubościach. wartość U = 0,15 W/(m 2 K) włókno mineralne Izolacja międzykrokwiowa λ D = 0,035 W/(mK) wartość U = W/(m 2 K) włókno drzewne Izolacja międzykrokwiowa λ D = 0,040 W/(mK) wartość U = W/(m 2 K) LINITHERM izolacja na krokwiach λ D = 0,023 W/(mK) grubość płyty lub panelu [mm] LINITHERM λ D = 0,023 W/(mK) 0,87 1,30 1,74 2,17 2,61 3,04 3,48 4,35 5,22 6,09 6,96 7,83 8,70 9,57 10,44 11,30 12,17 13,04 wartość U materiał izolacyjny 0,94 0,67 0,42 0,36 0,31 0,27 0,22 0,11 0,10 0,08 0,08 LINITHERM < 80 mm λ D = 0,029 W/(mK) mm λ D = 0,027 W/(mK) 120 mm λ D = 0,026 W/(mK) 0,69 1,03 1,38 1,72 2,07 2,41 2,86 3,57 4,44 5,19 5,93 6,67 7,41 8,15 8,89 9,63 10,37 11,11 wartość U * izolacji 1,12 0,81 0,63 0,44 0,38 0,32 0,26 0,18 0,12 0,11 0,10 0,57 0,86 1,14 1,43 1,71 2,00 2,29 2,86 3,43 4,00 4,57 5,14 5,71 6,29 6,86 7,43 8,00 8,57 PS lub włókno mineralne λ D = 0,035 wartość U * izolacji 1,30 0,95 0,74 0,61 0,45 0,40 0,33 0,28 0,24 0,17 0,15 0,12 0, 11 cakowita wartość U** izolacja międzykrokwiowa 1,55 1,16 0,93 0,78 0,67 0,58 0,43 0,36 0,31 0,28 0,25 0,22 0,17 0,15 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00 6,50 7,00 7,50 PS lub włókno mineralne λ D = 0,040 wartość U materiał izolacyjny 1,43 1,05 0,83 0,69 0,59 0,51 0,45 0,37 0,31 0,27 0,24 0,18 0,15 wartość całkowita U** izolacja międzykrokwiowa 1,66 1,25 1,00 0,84 0,72 0,63 0,56 0,46 0,39 0,34 0,30 0,27 0,24 0,22 0,18 0,17 * We współczynniku przewodzenia ciepła według PN-EN ISO 6946 R si = 0,10 a R se = 0,10. **wartość U przy wykorzystaniu izolacji międzykrokwiowej 13%

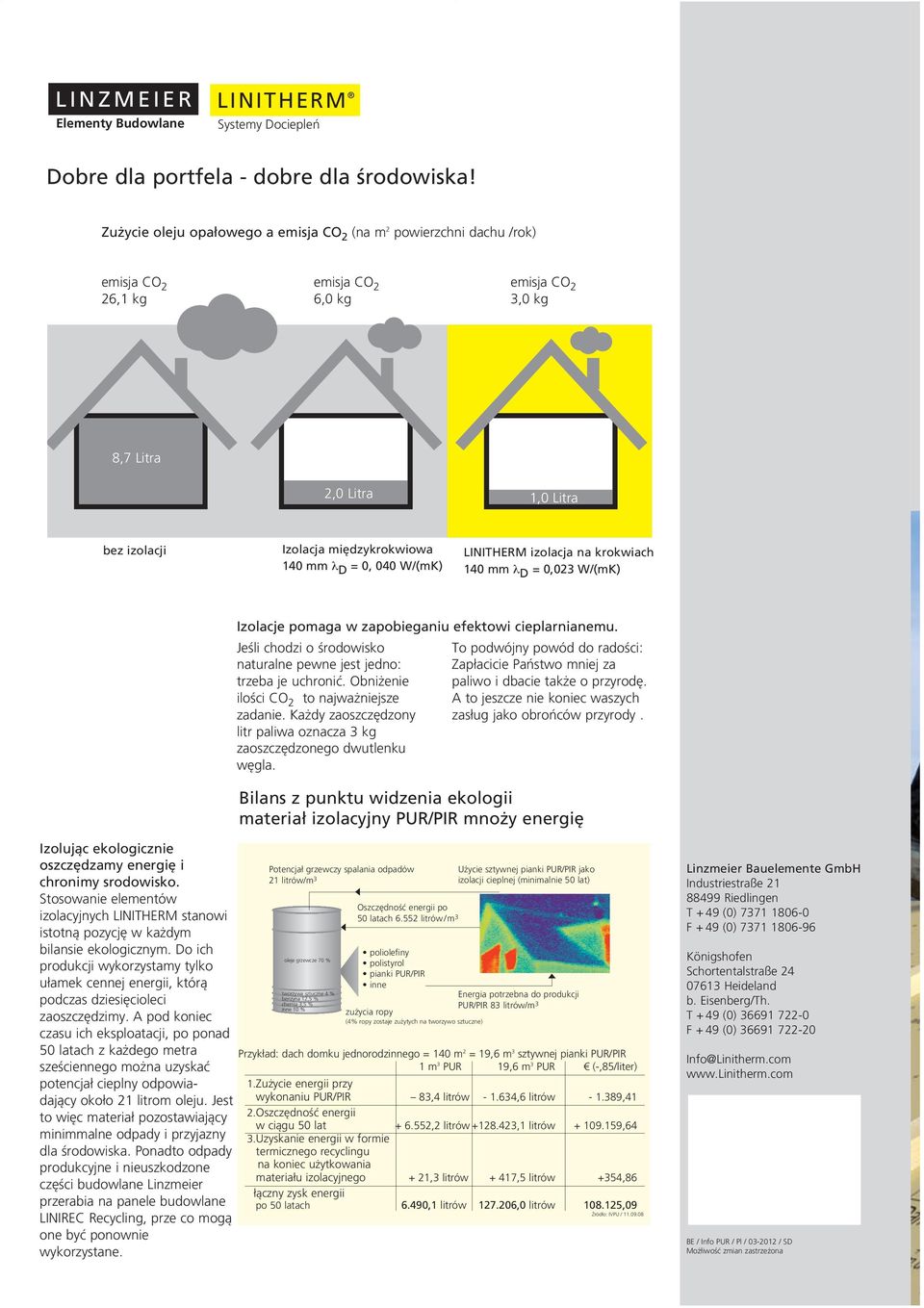

6 LINZMEIER Elementy Budowlane LINITHERM Systemy Dociepleń Dobre dla portfela - dobre dla środowiska! Zużycie oleju opałowego a emisja CO 2 (na m 2 powierzchni dachu /rok) emisja CO 2 26,1 kg emisja CO 2 6,0 kg emisja CO 2 3,0 kg 8,7 Litra 2,0 Litra 1,0 Litra bez izolacji Izolacja międzykrokwiowa 140 mm λ D = 0, 040 W/(mK) LINITHERM izolacja na krokwiach 140 mm λ D = 0,023 W/(mK) Izolacje pomaga w zapobieganiu efektowi cieplarnianemu. Jeśli chodzi o środowisko naturalne pewne jest jedno: trzeba je uchronić. Obniżenie ilości CO 2 to najważniejsze zadanie. Każdy zaoszczędzony litr paliwa oznacza 3 kg zaoszczędzonego dwutlenku węgla. To podwójny powód do radości: Zapłacicie Państwo mniej za paliwo i dbacie także o przyrodę. A to jeszcze nie koniec waszych zasług jako obrońców przyrody. Bilans z punktu widzenia ekologii materiał izolacyjny PUR/PIR mnoży energię Izolując ekologicznie oszczędzamy energię i chronimy srodowisko. Stosowanie elementów izolacyjnych LINITHERM stanowi istotną pozycję w każdym bilansie ekologicznym. Do ich produkcji wykorzystamy tylko ułamek cennej energii, którą podczas dziesięcioleci zaoszczędzimy. A pod koniec czasu ich eksploatacji, po ponad 50 latach z każdego metra sześciennego można uzyskać potencjał cieplny odpowiadający około 21 litrom oleju. Jest to więc materiał pozostawiający minimmalne odpady i przyjazny dla środowiska. Ponadto odpady produkcyjne i nieuszkodzone części budowlane Linzmeier przerabia na panele budowlane LINIREC Recycling, prze co mogą one być ponownie wykorzystane. Potencjał grzewczy spalania odpadów 21 litrów/m 3 oleje grzewcze 70 % tworzywa sztuczne 4 % benzyna 12,5 % chemia 3,5 % inne 10 % Oszczędność energii po 50 latach litrów/m 3 poliolefiny polistyrol pianki PUR/PIR inne zużycia ropy (4% ropy zostaje zużytych na tworzywo sztuczne) Użycie sztywnej pianki PUR/PIR jako izolacji cieplnej (minimalnie 50 lat) Energia potrzebna do produkcji PUR/PIR 83 litrów/m 3 Przykład: dach domku jednorodzinnego = 140 m 2 = 19,6 m 3 sztywnej pianki PUR/PIR 1 m 3 PUR 19,6 m 3 PUR (-,85/liter) 1.Zużycie energii przy wykonaniu PUR/PIR 83,4 litrów ,6 litrów ,41 2.Oszczędność energii w ciągu 50 lat ,2 litrów ,1 litrów ,64 3.Uzyskanie energii w formie termicznego recyclingu na koniec użytkowania materiału izolacyjnego + 21,3 litrów + 417,5 litrów +354,86 łączny zysk energii po 50 latach 6.490,1 litrów ,0 litrów ,09 Źródło: IVPU / Linzmeier Bauelemente GmbH Industriestraße Riedlingen T + 49 (0) F + 49 (0) Königshofen Schortentalstraße Heideland b. Eisenberg/Th. T + 49 (0) F + 49 (0) Info@Linitherm.com BE / Info PUR / Pl / / SD Możłiwość zmian zastrzeżona
