S INSTALACJE ELEKTRYCZNE DLA TŁOCZNI ŚCIEKÓW

Transkrypt

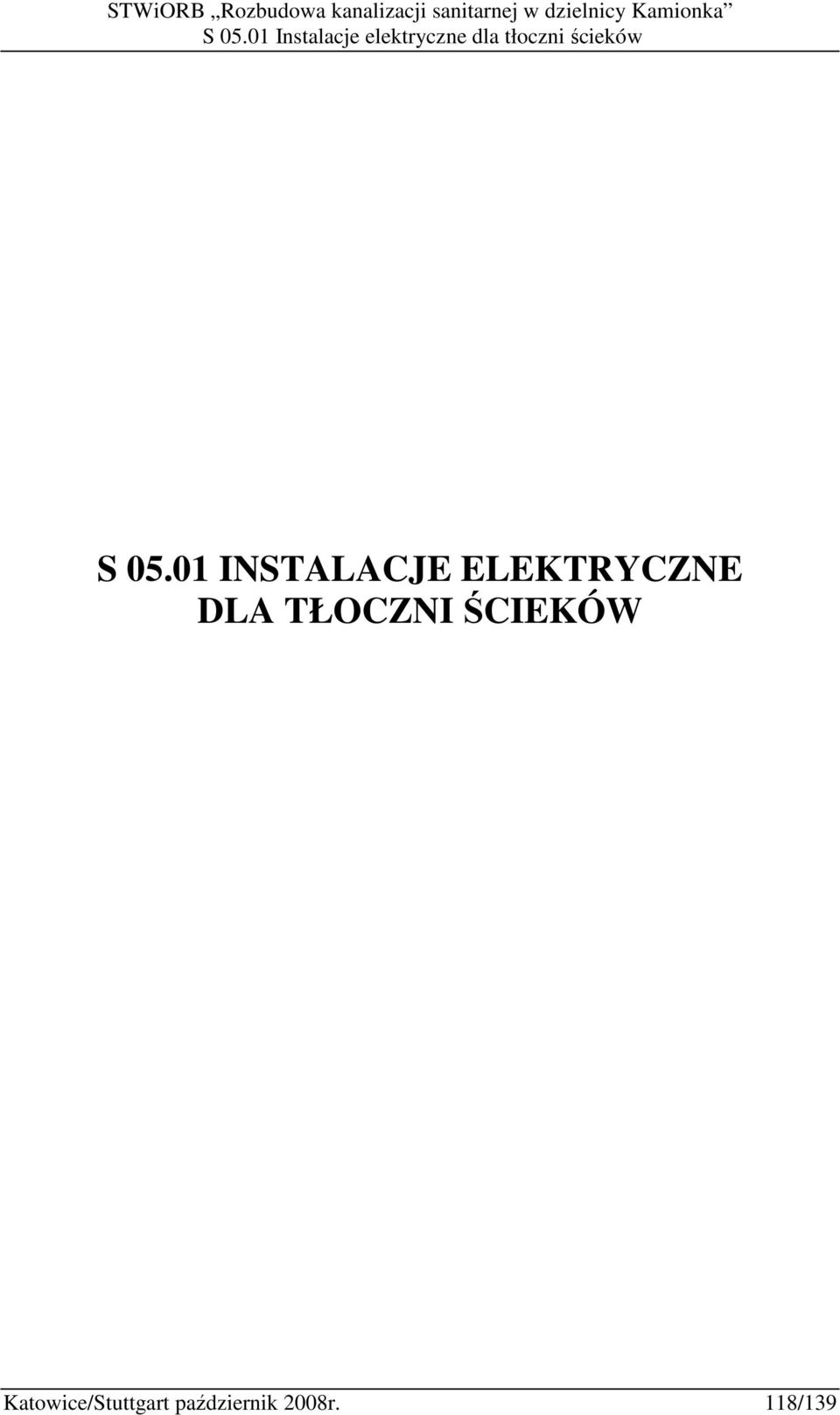

1 S INSTALACJE ELEKTRYCZNE DLA TŁOCZNI ŚCIEKÓW Katowice/Stuttgart październik 2008r. 118/139

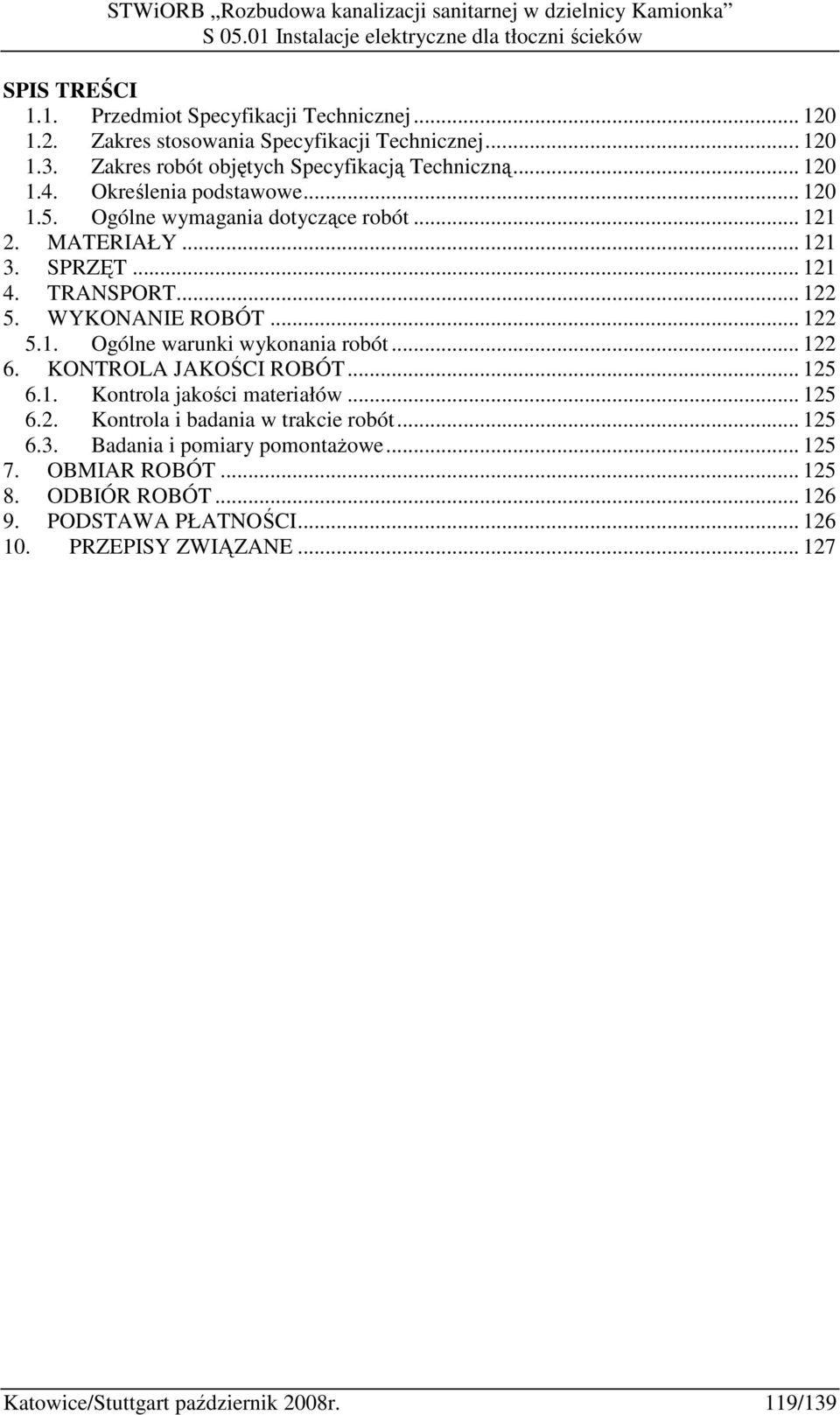

2 SPIS TREŚCI 1.1. Przedmiot Specyfikacji Technicznej Zakres stosowania Specyfikacji Technicznej Zakres robót objętych Specyfikacją Techniczną Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT Ogólne warunki wykonania robót KONTROLA JAKOŚCI ROBÓT Kontrola jakości materiałów Kontrola i badania w trakcie robót Badania i pomiary pomontaŝowe OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE Katowice/Stuttgart październik 2008r. 119/139

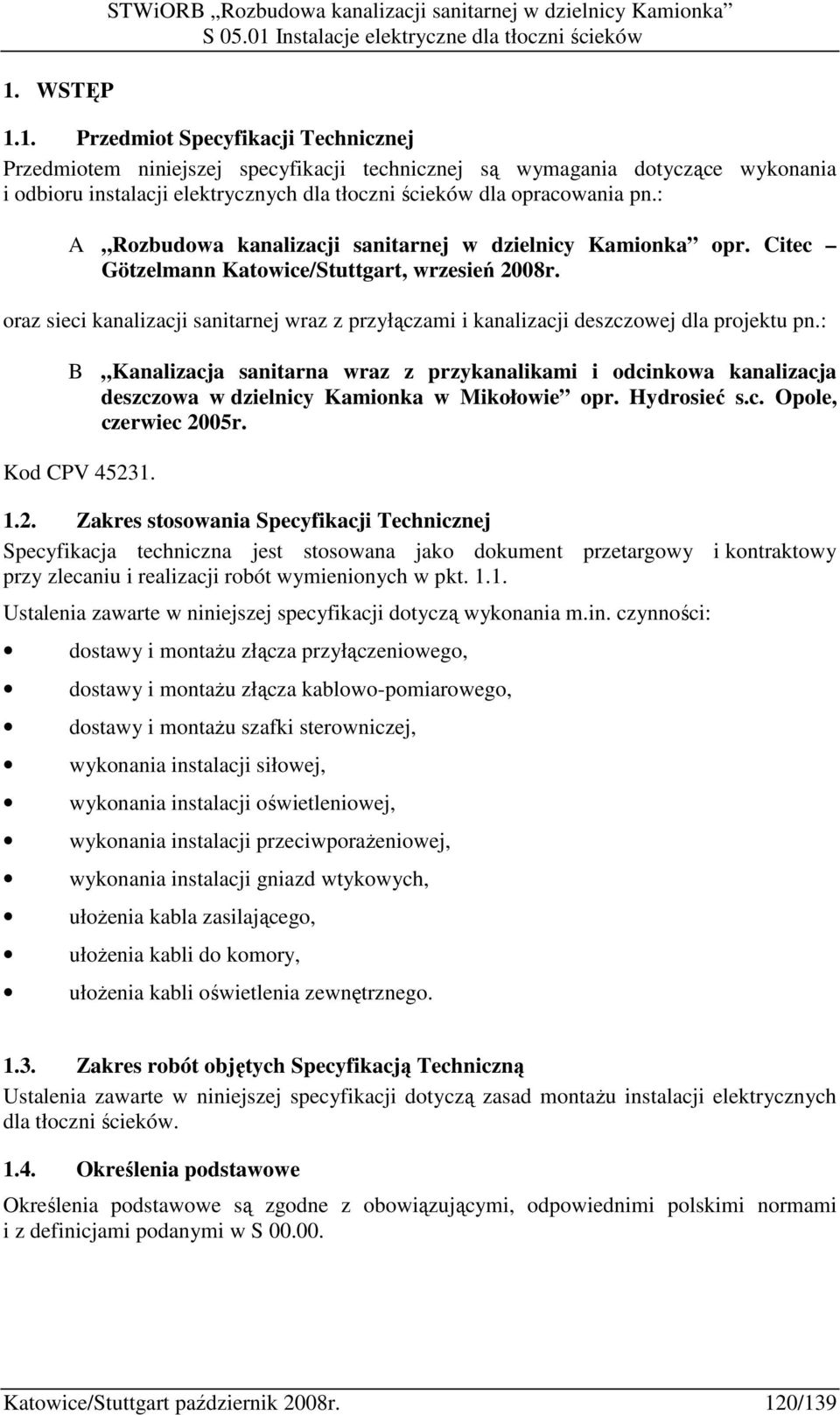

3 1. WSTĘP STWiORB Rozbudowa kanalizacji sanitarnej w dzielnicy Kamionka 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru instalacji elektrycznych dla tłoczni ścieków dla opracowania pn.: A Rozbudowa kanalizacji sanitarnej w dzielnicy Kamionka opr. Citec Götzelmann Katowice/Stuttgart, wrzesień 2008r. oraz sieci kanalizacji sanitarnej wraz z przyłączami i kanalizacji deszczowej dla projektu pn.: B Kanalizacja sanitarna wraz z przykanalikami i odcinkowa kanalizacja deszczowa w dzielnicy Kamionka w Mikołowie opr. Hydrosieć s.c. Opole, czerwiec 2005r. Kod CPV Zakres stosowania Specyfikacji Technicznej Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonania m.in. czynności: dostawy i montaŝu złącza przyłączeniowego, dostawy i montaŝu złącza kablowo-pomiarowego, dostawy i montaŝu szafki sterowniczej, wykonania instalacji siłowej, wykonania instalacji oświetleniowej, wykonania instalacji przeciwporaŝeniowej, wykonania instalacji gniazd wtykowych, ułoŝenia kabla zasilającego, ułoŝenia kabli do komory, ułoŝenia kabli oświetlenia zewnętrznego Zakres robót objętych Specyfikacją Techniczną Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad montaŝu instalacji elektrycznych dla tłoczni ścieków Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w S Katowice/Stuttgart październik 2008r. 120/139

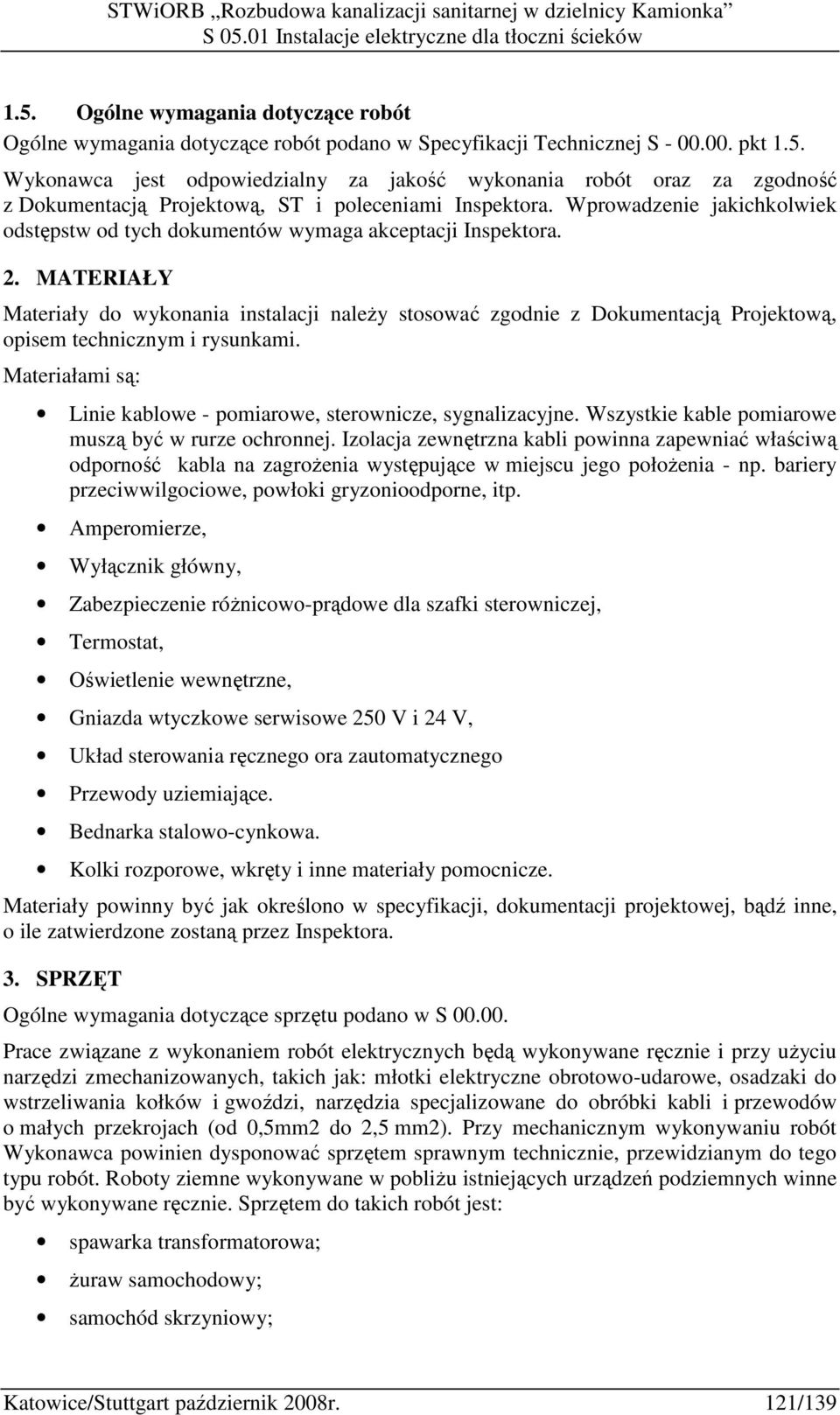

4 1.5. Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w Specyfikacji Technicznej S pkt 1.5. Wykonawca jest odpowiedzialny za jakość wykonania robót oraz za zgodność z Dokumentacją Projektową, ST i poleceniami Inspektora. Wprowadzenie jakichkolwiek odstępstw od tych dokumentów wymaga akceptacji Inspektora. 2. MATERIAŁY Materiały do wykonania instalacji naleŝy stosować zgodnie z Dokumentacją Projektową, opisem technicznym i rysunkami. Materiałami są: Linie kablowe - pomiarowe, sterownicze, sygnalizacyjne. Wszystkie kable pomiarowe muszą być w rurze ochronnej. Izolacja zewnętrzna kabli powinna zapewniać właściwą odporność kabla na zagroŝenia występujące w miejscu jego połoŝenia - np. bariery przeciwwilgociowe, powłoki gryzonioodporne, itp. Amperomierze, Wyłącznik główny, Zabezpieczenie róŝnicowo-prądowe dla szafki sterowniczej, Termostat, Oświetlenie wewnętrzne, Gniazda wtyczkowe serwisowe 250 V i 24 V, Układ sterowania ręcznego ora zautomatycznego Przewody uziemiające. Bednarka stalowo-cynkowa. Kolki rozporowe, wkręty i inne materiały pomocnicze. Materiały powinny być jak określono w specyfikacji, dokumentacji projektowej, bądź inne, o ile zatwierdzone zostaną przez Inspektora. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w S Prace związane z wykonaniem robót elektrycznych będą wykonywane ręcznie i przy uŝyciu narzędzi zmechanizowanych, takich jak: młotki elektryczne obrotowo-udarowe, osadzaki do wstrzeliwania kołków i gwoździ, narzędzia specjalizowane do obróbki kabli i przewodów o małych przekrojach (od 0,5mm2 do 2,5 mm2). Przy mechanicznym wykonywaniu robót Wykonawca powinien dysponować sprzętem sprawnym technicznie, przewidzianym do tego typu robót. Roboty ziemne wykonywane w pobliŝu istniejących urządzeń podziemnych winne być wykonywane ręcznie. Sprzętem do takich robót jest: spawarka transformatorowa; Ŝuraw samochodowy; samochód skrzyniowy; Katowice/Stuttgart październik 2008r. 121/139

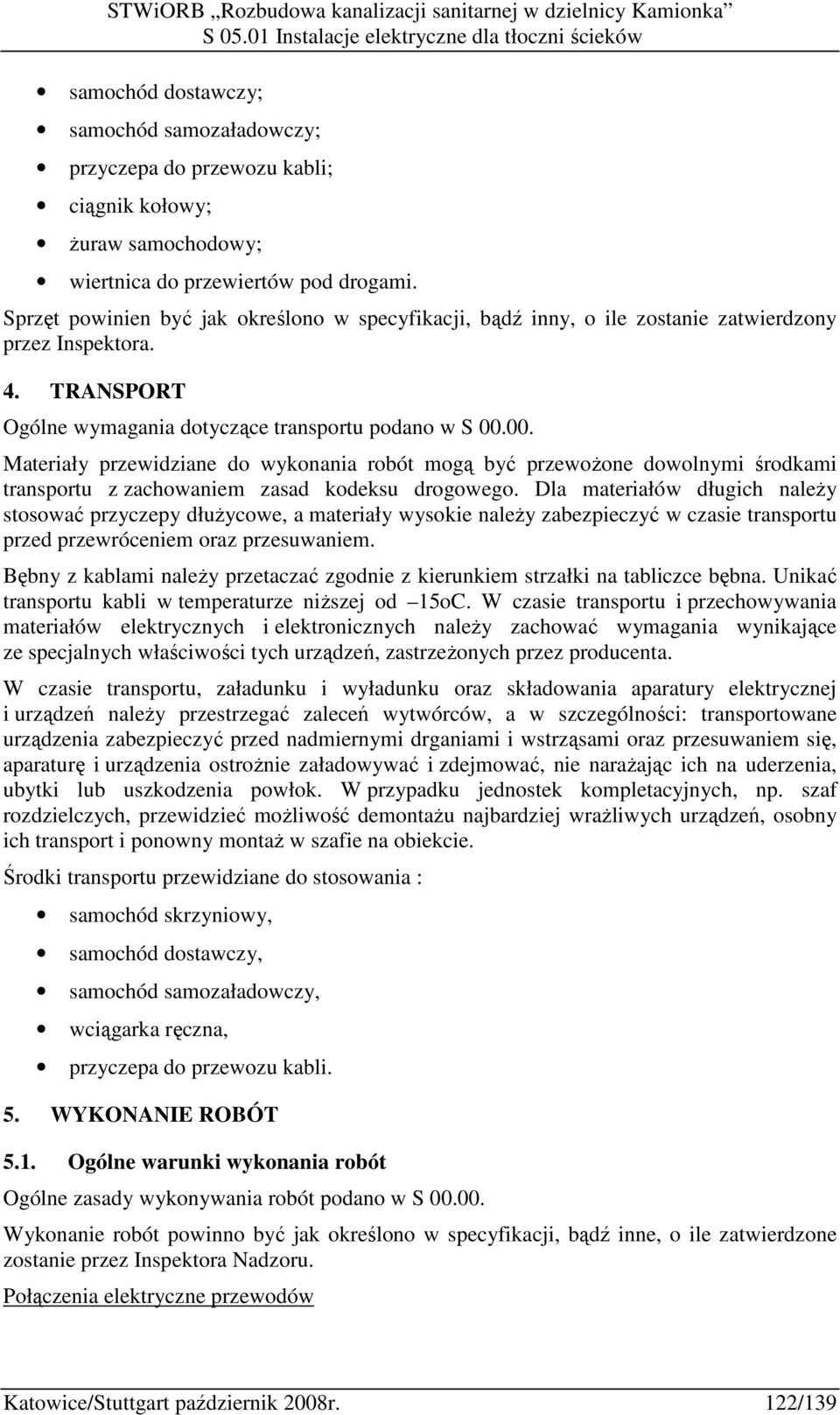

5 samochód dostawczy; samochód samozaładowczy; przyczepa do przewozu kabli; ciągnik kołowy; Ŝuraw samochodowy; wiertnica do przewiertów pod drogami. Sprzęt powinien być jak określono w specyfikacji, bądź inny, o ile zostanie zatwierdzony przez Inspektora. 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w S Materiały przewidziane do wykonania robót mogą być przewoŝone dowolnymi środkami transportu z zachowaniem zasad kodeksu drogowego. Dla materiałów długich naleŝy stosować przyczepy dłuŝycowe, a materiały wysokie naleŝy zabezpieczyć w czasie transportu przed przewróceniem oraz przesuwaniem. Bębny z kablami naleŝy przetaczać zgodnie z kierunkiem strzałki na tabliczce bębna. Unikać transportu kabli w temperaturze niŝszej od 15oC. W czasie transportu i przechowywania materiałów elektrycznych i elektronicznych naleŝy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeŝonych przez producenta. W czasie transportu, załadunku i wyładunku oraz składowania aparatury elektrycznej i urządzeń naleŝy przestrzegać zaleceń wytwórców, a w szczególności: transportowane urządzenia zabezpieczyć przed nadmiernymi drganiami i wstrząsami oraz przesuwaniem się, aparaturę i urządzenia ostroŝnie załadowywać i zdejmować, nie naraŝając ich na uderzenia, ubytki lub uszkodzenia powłok. W przypadku jednostek kompletacyjnych, np. szaf rozdzielczych, przewidzieć moŝliwość demontaŝu najbardziej wraŝliwych urządzeń, osobny ich transport i ponowny montaŝ w szafie na obiekcie. Środki transportu przewidziane do stosowania : samochód skrzyniowy, samochód dostawczy, samochód samozaładowczy, wciągarka ręczna, przyczepa do przewozu kabli. 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót Ogólne zasady wykonywania robót podano w S Wykonanie robót powinno być jak określono w specyfikacji, bądź inne, o ile zatwierdzone zostanie przez Inspektora Nadzoru. Połączenia elektryczne przewodów Katowice/Stuttgart październik 2008r. 122/139

6 Powierzchnie stykających się elementów torów prądowych oraz przekładek i podkładek metalowych, przewodzących prąd, naleŝy dokładnie oczyścić i wygładzić. Zanieczyszczone styki (zaciski aparatów, przewody i pokryte powłoką metalową ogniową lub galwaniczną naleŝy tylko zmywać odczynnikami chemicznymi i szlifować pastą polerską. Powierzchnie zestyków naleŝy zabezpieczyć przed korozją wazeliną bezkwasową. Połączenia przewodów wykonać za pośrednictwem puszek lub skrzynek przyłączeniowych. Śruby, nakrętki i podkładki stalowe powinny być pokryte galwanicznie warstwą metaliczną. Połączenie przewidziane do umieszczenia w ziemi naleŝy wykonać za pomocą spawania, np. połączenie bednarek uziemiających szafy sterownicze; wszelkie połączenia elektryczne w ziemi zabezpieczyć przed korozją, np. przez pokrycie lakierem bitumicznym lub owinięcie taśmą. Linie kablowe Projektowane linie kablowe nn naleŝy ułoŝyć w ziemi w wykopie na głębokości 0,8 m licząc od poziomu terenu do powłoki kabla. Kable naleŝy układać na 10 cm podsypce z piasku i przysypać 15 cm gruntu rodzimego. Następnie przykryć co 30 cm warstwą ziemi, ułoŝyć folię ostrzegawczą koloru niebieskiego i zasypać wykop ubijając ziemię. Prace ziemne przy układaniu kabli wykonywać ręcznie. SkrzyŜowania kabli z ubrojeniem podziemnym wykonac w rurze ochronnej zgodnie z dokumentacją projektową. Na początku i końcu linii kablowej pozostawić zapasy kablowe, nie mniej niŝ po 2,50 m. Ponadto kable powinny być na całej długości zaopatrzone w trwałe oznaczniki zgodnie z wytycznymi dokumentacji projektowej. Linie kablowe naleŝy wykonać zgodnie z PN-76/E Po ułoŝeniu kabli naleŝy wykonać niezbędne pomiary oraz przeprowadzić inwentaryzację geodezyjną. MontaŜ złączy kablowych Dla kaŝdej tłoczni naleŝy zabudować złącze kablowo-pomiarowe, które powinno być wyposaŝone w zabezpiecznie przedlicznikowe, licznik energii czynnej 3-faz oraz rozłącznik zalicznikowy. MontaŜ wewnętrznych linii zasilających Wewnętrzne linie zasilające wykonać kablami typu YKY 5x10 montować od złącz pomiarowo kablowych do tablic pompowni. Śruby i wkręty w połączeniach Śruby i wkręty do łączenia szyn oraz przewodów powinny mieć taką długość, aby po skręceniu połączenia wystawały co najmniej na wysokość 2-6 zwojów, nie dotyczy to śrub dostarczanych przez wytwórcę wraz z aparatem, jeśli zostanie zachowana wysokość śruby ok. 2-3mm wystającej poza nakrętkę. Przyłączanie gniazd bezpiecznikowych, opraw oświetleniowych, itp. W gniazdach bezpiecznikowych przewód doprowadzający naleŝy połączyć z szyną gniazda (śrubą stykową), a przewód zabezpieczany z gwintem. W oprawach oświetleniowych i podobnym osprzęcie przewód fazowy lub + naleŝy łączyć ze stykiem wewnętrznym, a przewód neutralny lub - z gwintem, (oprawką). Prace spawalnicze Katowice/Stuttgart październik 2008r. 123/139

7 Prace spawalnicze naleŝy prowadzić tak, aby nie zanieczyścić elementów izolacyjnych, aparatów i przewodów odpryskami roztopionego metalu. Prace spawalnicze naleŝy wykonywać w odległości bezpiecznej od aparatów i urządzeń zawierających olej lub odpowiednio zabezpieczyć te urządzenia i aparaty MontaŜ urządzeń rozdzielczych, oszynowania i osprzętu MontaŜ urządzeń rozdzielczych przeprowadzić naleŝy zgodnie z odpowiednimi instrukcjami montaŝu tych urządzeń. Kable naleŝy układać w sposób zapewniający szybką ich identyfikację i łatwy dostęp. W szynach zbiorczych sztywnych stosować odpowiednie kompensatory. Dla podłączenia szyn i kabli naleŝy stosować standardowe śruby z gwintem metrycznym i łbem sześciokątnym. Najmniejsze dopuszczalne odstępy izolacyjne naleŝy zachowywać zgodnie z przepisami. Stosować system oznaczeń i oznaczników kabli, przewodów, aparatów i urządzeń oraz połączeń wewnątrz rozdzielnic i szaf. Próby pomontaŝowe Po zakończeniu robót w obiekcie, przed ich odbiorem Wykonawca zobowiązany jest do przeprowadzenia tzw. prób pomontaŝowych, tj. technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem potrzebnych pomiarów i próbnym uruchomieniem poszczególnych linii, instalacji, szaf sterowniczych, urządzeń i aparatury pomiarowej. Podać napięcia zasilania. Próby pomontaŝowe powinny być udokumentowane. Dla kaŝdego obwodu pomiarowego, sterowniczego i sygnalizacyjnego grupa montaŝowa powinna przedstawić protokół stwierdzający poprawność wykonanych połączeń. Dostarczenie tych protokołów przez Wykonawcę do Inspektora jest warunkiem rozpoczęcia rozruchu danej części instalacji. Instalacja ochrony od poraŝeń. Dla ochrony od poraŝeń poszczególnych obiektów naleŝy zastosować szybkie wyłączenia, w obwodzie głównym, bezpieczniki mocy w stacji transformatorowej oraz zabezpieczenia przedlicznikowe w szafkach pomiarowych jako zabezpiecznie główne. W szafce sterownicznej tłoczni naleŝy zastosować rozłącznik bezpiecznikowy główny dla wszystkich obwodów. Wykonanie uziomów. Równolegle z kablem nn zasilającym naleŝy ułoŝyć bednarkę stalową ocynkowaną, która będzie stanowiła uziom dla przewodu ochronnego. Zasilanie w energię elektryczną Zasilanie przepompowni ścieków odbywać się będzie ma podstawie Umowy SprzedaŜy Energii Elektrycznej oraz o Świadczenie Usług Przesyłowych oraz zgodnie z projektem. Wszelkie koszty związane z wyłączeniem istniejącej sieci energetycznej przy wykonywaniu zasilania w energię elektryczną przepompowni ścieków, ponosi Wykonawca. Katowice/Stuttgart październik 2008r. 124/139

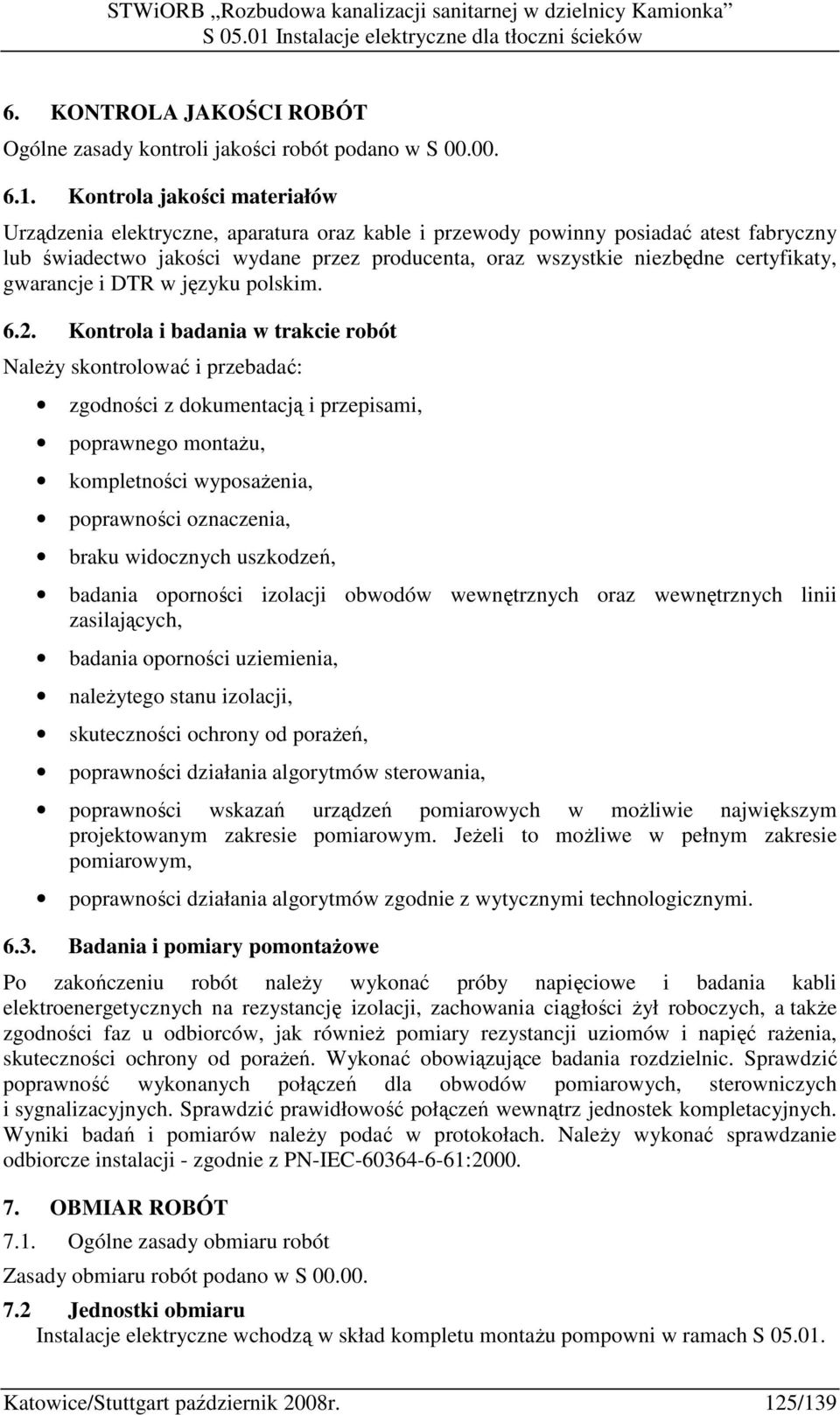

8 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w S Kontrola jakości materiałów Urządzenia elektryczne, aparatura oraz kable i przewody powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta, oraz wszystkie niezbędne certyfikaty, gwarancje i DTR w języku polskim Kontrola i badania w trakcie robót NaleŜy skontrolować i przebadać: zgodności z dokumentacją i przepisami, poprawnego montaŝu, kompletności wyposaŝenia, poprawności oznaczenia, braku widocznych uszkodzeń, badania oporności izolacji obwodów wewnętrznych oraz wewnętrznych linii zasilających, badania oporności uziemienia, naleŝytego stanu izolacji, skuteczności ochrony od poraŝeń, poprawności działania algorytmów sterowania, poprawności wskazań urządzeń pomiarowych w moŝliwie największym projektowanym zakresie pomiarowym. JeŜeli to moŝliwe w pełnym zakresie pomiarowym, poprawności działania algorytmów zgodnie z wytycznymi technologicznymi Badania i pomiary pomontaŝowe Po zakończeniu robót naleŝy wykonać próby napięciowe i badania kabli elektroenergetycznych na rezystancję izolacji, zachowania ciągłości Ŝył roboczych, a takŝe zgodności faz u odbiorców, jak równieŝ pomiary rezystancji uziomów i napięć raŝenia, skuteczności ochrony od poraŝeń. Wykonać obowiązujące badania rozdzielnic. Sprawdzić poprawność wykonanych połączeń dla obwodów pomiarowych, sterowniczych i sygnalizacyjnych. Sprawdzić prawidłowość połączeń wewnątrz jednostek kompletacyjnych. Wyniki badań i pomiarów naleŝy podać w protokołach. NaleŜy wykonać sprawdzanie odbiorcze instalacji - zgodnie z PN-IEC : OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Zasady obmiaru robót podano w S Jednostki obmiaru Instalacje elektryczne wchodzą w skład kompletu montaŝu pompowni w ramach S Katowice/Stuttgart październik 2008r. 125/139

9 8. ODBIÓR ROBÓT Ogólne zasady i wymagania dotyczące odbioru robót podano w S Odbiór jest potwierdzeniem wykonania robót zgodnie z Dokumentacją Projektową, ST, Warunkami Technicznymi oraz obowiązującymi Normami. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne wymagania dotyczące płatności podano w Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych - S oraz w Specyfikacjach Technicznych dotyczących wymagań ogólnych dla Robót. Płatność za jednostkę obmiarową roboty naleŝy przyjmować zgodnie z postanowieniami Kontraktu, obmiarem robót, oceną jakości uŝytych materiałów i jakości wykonania robót, na podstawie wyników pomiarów i badań Zgodnie z postanowieniami Kontraktu naleŝy wykonać zakres robót wymieniony w p.1.3. niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych Cena wykonania robót wchodzi w skład kompletu montaŝu pompowni i obejmuje: Cena składowa wykonania robót elektrycznych związanych z układaniem zewnętrznych linii kablowych niskiego napięcia i instalacji ochronnych określonych w Kontrakcie obejmuje: Roboty liniowe: 1) prace geodezyjne zgodnie z S oraz S 01.01, 2) zakup i dostarczenie materiałów, sprzętu i urządzeń oraz ich składowanie, 3) roboty zasadnicze: a) układanie kabli niskiego napięcia w ziemi lub na słupie wraz ich podłączeniem, b) układanie kabli teletechnicznych w ziemi lub na słupie wraz ich podłączeniem, c) układanie kabli średniego napięcia w ziemi wraz ich podłączeniem, d) układanie instalacji uziemiającej i wyrównawczej wraz z jej podłączeniem, e) układanie wszelkich przewodów linii napowietrznych na słupach, 4) wszelkie prace ziemne związane z układaniem wszystkich rodzajów kabli w rurach osłonowych i przepustach kablowych zgodnie z S 02.01, 5) wszelkie prace pomocnicze związane z układaniem wszystkich rodzajów linii napowietrznych, 6) wykonanie wszelkich rodzajów muf i złączy kablowych, 7) wprowadzanie kabli do rur osłonowych na słupach i do złącz kablowych z uszczelnianiem otworów przepustowych, 8) układanie instalacji uziemiającej na słupach oświetlenia terenu i uziomów pionowych i poziomych w ziemi, 9) oznakowanie kabli w ziemi oraz oznakowanie trasy linii kablowej, 10) zarobienie końcówek kablowych i mocowanie kabli, 11) wykonanie wszelkich prac związanych z demontaŝem i ponownym montaŝem odcinków sieci elektrycznej niskiego i średniego napięcia, 12) wykonanie określonych w postanowieniach Kontraktu badań, pomiarów i sprawdzeń Robót., 13) wywóz z terenu budowy materiałów zbędnych i uporządkowanie placu budowy po Robotach, Roboty związane z montaŝem: 1) prace geodezyjne, 2) zakup i dostarczenie materiałów, sprzętu i urządzeń oraz ich składowanie, Katowice/Stuttgart październik 2008r. 126/139

10 3) roboty zasadnicze, 4) konieczne prace ziemne i prace związane z posadowieniem ewentualnych słupów, 5) prace konserwacyjne części podziemnych słupów i studni kablowych, 6) wykonanie określonych w postanowieniach Kontraktu badań, pomiarów i sprawdzeń Robót, 7) wywóz z terenu budowy materiałów zbędnych i uporządkowanie placu budowy po Robotach. 10. PRZEPISY ZWIĄZANE 1. PN-86/E Ochrona odgromowa obiektów budowlanych. 2. PN-90/E Elektryczne urządzenia przeciwwybuchowe. Oprawy oświetleniowe. Wymagania i badania. 3. PN-EN 40-1:2002 Słupy oświetleniowe. Terminy i definicje. 4. PN-EN 40-2:2005 Słupy oświetleniowe. Część 2: Wymagania ogólne i wymiary. 5. PN-EN 40-5:2004 Słupy oświetleniowe. Część 5: Słupy oświetleniowe stalowe. Wymagania 6. PN-EN Światło i oświetlenie. Podstawowe terminy oraz kryteria określania wymagań dotyczących oświetlenia. 7. PN-EN Systemy rur instalacyjnych do prowadzenia przewodów. Część 1: Wymagania ogólne". 8. PN-EN :2002 Elementy urządzenia piorunochronnego (LPS). Część 1: Wymagania stawiane elementom połączeniowym. 9. PN-EN :2003 Elementy urządzenia piorunochronnego (LPC). Część 2: Wymagania dotyczące przewodów i uziomów. 10. PN-EN 50274:2004 Rozdzielnice i sterownice niskonapięciowe. Ochrona przed poraŝeniem prądem elektrycznym. Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych. 11. PN-EN 62208:2006 Puste obudowy rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne. 12. PN-EN 50310:2006 (U) Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. 13. PN-EN 50368:2004 Wsporniki kablowe do instalacji elektrycznych. 14. PN-IEC :2003 Międzynarodowy słownik terminologiczny elektryki. Część 151: Urządzenia elektryczne i magnetyczne. 15. PN-IEC :2001 Międzynarodowy słownik terminologiczny elektryki. Uziemienia i ochrona przeciwporaŝeniowa. 16. PN-IEC :2000 Międzynarodowy słownik terminologiczny elektryki. Terminy ogólne dotyczące pomiarów w elektryce. Przyrządy pomiarowe elektryczne. Przyrządy pomiarowe elektroniczne. 17. PN-IEC :2003 Międzynarodowy słownik terminologiczny elektryki. Część 441: Aparatura rozdzielcza, sterownicza i bezpieczniki. Katowice/Stuttgart październik 2008r. 127/139

11 18. PN-IEC :2000 Międzynarodowy słownik terminologiczny elektryki. Sprzęt elektroinstalacyjny. 19. PN-IEC 60050(604):1999 Międzynarodowy słownik terminologiczny elektryki. Wytwarzanie, przesyłanie i rozdzielanie energii elektrycznej. Eksploatacja. 20. PN-IEC :2000/Ap1:2000 Międzynarodowy słownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych. 21. PN-EN :2003 Urządzenia elektryczne w przestrzeniach zagroŝonych wybuchem. Część 10: Klasyfikacja obszarów niebezpiecznych. 22. PN-EN :2003 Urządzenia elektryczne w przestrzeniach zagroŝonych wybuchem. Część 17: Kontrola i obsługa instalacji elektrycznych w obszarach niebezpiecznych (innych niŝ kopalnie). 23. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. 24. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ustalanie ogólnych charakterystyk. 25. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporaŝeniowa. 26. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. 27. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetęŝeniowym. 28. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed obniŝeniem napięcia. 29. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie. 30. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony dla zapewnienia bezpieczeństwa. Postanowienia ogólne. Środki ochrony przed poraŝeniem prądem elektrycznym. 31. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych. 32. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetęŝeniowym. 33. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zaleŝności od wpływów zewnętrznych. Ochrona przeciwpoŝarowa. 34. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Postanowienia ogólne. 35. PN-IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Oprzewodowanie. Katowice/Stuttgart październik 2008r. 128/139

12 36. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura rozdzielcza i sterownicza 37. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Uziemienia i przewody ochronne. 38. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Instalacje bezpieczeństwa. 39. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. ObciąŜalność prądowa długotrwała przewodów. 40. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Urządzenia do ochrony przed przepięciami. 41. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia. 42. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. 43. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone powierzchniami przewodzącymi. 44. PN-EN :2003/A1:2005 Rozdzielnice i sterownice niskonapięciowe. Część 1: Zestawy badane w pełnym i niepełnym zakresie badań typu (Zmiana A1). 45. PN-EN :2004 Rozdzielnice i sterownice niskonapięciowe. Część 3: Wymagania dotyczące niskonapięciowych rozdzielnic i sterownic przeznaczonych do instalowania w miejscach dostępnych do uŝytkowania przez osoby niewykwalifikowane. Rozdzielnice tablicowe. 46. PN-EN 60446:2004 Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyną, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne przewodów barwami albo cyframi. 47. PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP). 48. PN-EN :2005 Oprawy oświetleniowe. Wymagania ogólne i badania. 49. PN-EN 60799:2004 Sprzęt elektroinstalacyjny. Przewody przyłączeniowe i przewody pośredniczące. 50. PN-EN :2003/A11:2006 (U) Sprzęt elektroinstalacyjny. Wyłączniki do zabezpieczeń przetęŝeniowych instalacji domowych i podobnych. Część 1: Wyłączniki do obwodów prądu przemiennego (Zmiana A11). 51. PN-EN :2005 Osprzęt połączeniowy do obwodów niskiego napięcia do uŝytku domowego i podobnego. Część 1: Wymagania ogólne. 52. PN-EN :2005 Sprzęt elektroinstalacyjny. Wyłączniki róŝnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do uŝytku domowego i podobnego (RCCB). Część 1: Postanowienia ogólne. 53. PN-EN :2005 Sprzęt elektroinstalacyjny. Wyłączniki róŝnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym do uŝytku domowego i podobnego (RCBO). Część 1: Postanowienia ogólne. Katowice/Stuttgart październik 2008r. 129/139

13 54. PN-IEC :2002 Ochrona odgromowa obiektów budowlanych. Część 1-2: Zasady ogólne. Przewodnik B. Projektowanie, montaŝ, konserwacja i sprawdzanie urządzeń piorunochronnych 55. PN-EN 61140:2005 Ochrona przed poraŝeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń. 56. PN-EN :2002 Bezpieczeństwo elektryczne w niskonapięciowych sieciach ochronnych. Część 1: Wymagania ogólne. 57. PN-EN :2002 Bezpieczeństwo elektryczne w niskonapięciowych sieciach ochronnych. Część 2: Rezystancja izolacji. 58. PN-EN :2003 Bezpieczeństwo elektryczne w niskonapięciowych sieciach ochronnych. Część 3: Impedancja pętli zwarcia. 59. PN-EN :2003 Bezpieczeństwo elektryczne w niskonapięciowych sieciach ochronnych. Część 4: Rezystancja przewodów uziemiających i przewodów wyrównawczych. 60. PN-EN :2004 Bezpieczeństwo elektryczne w niskonapięciowych sieciach ochronnych. Część 5: Rezystancja uziemień. 61. PN-EN :2004 Bezpieczeństwo elektryczne w niskonapięciowych sieciach ochronnych. Część 6: Urządzenia róŝnicowoprądowe (RCD) stosowane w sieciach TT, TN i IT. 62. PN-EN :2004 Bezpieczeństwo elektryczne w niskonapięciowych sieciach ochronnych. Część 7: Kolejność faz. 63. PN-EN :2004 Bezpieczeństwo elektryczne w niskonapięciowych sieciach ochronnych. Część 10: Wielofunkcyjne urządzenia pomiarowe do sprawdzania, pomiarów lub monitorowania środków ochronnych. 64. PN-87/E Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Przewody jednoŝyłowe o izolacji polwinitowej. 65. PN-87/E Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Przewody o izolacji i powłoce polwinitowej, okrągłe. Katowice/Stuttgart październik 2008r. 130/139

14 66. PN-76/E Kable elektroenergetyczne i sygnalizacyjne o izolacji z tworzyw termoplastycznych na napięcie znamionowe nie przekraczające 18/30 kv. Ogólne wymagania i badania. 67. PN-E-93207:1998/Az1:1999 Sprzęt elektroinstalacyjny. Odgałęźniki instalacyjne i płytki odgałęźne na napięcie do 750 V do przewodów o przekrojach do 50 mm2. Wymagania i badania (Zmiana Az1). 68. PN-E-93208:1997 Sprzęt elektroinstalacyjny. Puszki instalacyjne. 69. ZN - 96/TP S.A Kanalizacja pierwotna wymagania i badania. 70. ZN - 96/TP S.A. 016 Rury polietylenowe karbowane dwustronne. 71. ZN - 96/TP S.A Złączki rur. 72. ZN - 96/TP S.A. 021 Uszczelki końców rur. 73. N SEP-E-001 Sieci niskiego napięcia. Ochrona przeciwporaŝeniowa. 74. N SEP-E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Katowice/Stuttgart październik 2008r. 131/139
