Ćwiczenie SIB-C1. System automatyki budynkowej bazujący na transmisji radiowej na przykładzie instalacji w technologii Eaton xcomfort
|
|
- Henryk Rutkowski
- 6 lat temu
- Przeglądów:
Transkrypt
1 Ćwiczenie SIB-C1. System automatyki budynkowej bazujący na transmisji radiowej na przykładzie instalacji w technologii Eaton xcomfort SYSTEMY INTELIGENTNYCH BUDYNKÓW KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII AKADEMIA GÓRNICZO-HUTNICZA Temat: System automatyki budynkowej bazujący na transmisji radiowej na przykładzie instalacji w technologii Eaton xcomfort Narzędzia: Pakiet Eaton RF, urządzenia systemu xcomfort stanowisko laboratoryjne Cel ćwiczenia Celem ćwiczenia jest zapoznanie się ze standardem zamkniętym (firmowym) firmy EATON Electric na bazie stanowiska laboratoryjnego, zawierającego modelową instalację w bezprzewodowej technologii xcomfort. Wstęp Technologia xcomfort to bezprzewodowy system sterowania urządzeniami infrastruktury domowej, niemieckiej firmy Moeller Electric. W ofercie producenta można znaleźć urządzenia służące do sterowania oświetleniem, roletami oraz ogrzewaniem, które wielkością dostosowane są do puszek instalacyjnych podtynkowych. Montaż wspomnianych modułów w instalacji oraz skonfigurowanie całości systemu zajmuje mniej czasu niż wykonanie gruntownego remontu mającego na celu wdrożenie systemów przewodowych. Dlatego proponowane rozwiązania dedykowane są głównie dla mieszkań z już istniejącą tradycyjną instalacją elektryczną. Urządzenia w systemie xcomfort komunikują się drogą radiową na częstotliwości 868,3 [MHz]. Zasięg urządzeń zależny jest od sposobu rozmieszczenia poszczególnych modułów oraz materiałów budowlanych z jakich wykonane są elementy budynku. Urządzenia wykonawcze oraz nadawcze (czujniki) w systemie można podzielić pod względem źródła zasilania na dwa typy: jednostki, które wpięte szeregowo w obwód zasilania kinkietów lub sterowników rolet, sterują ich pracą. Zasilane są napięciem sieciowym i nie wymagają dodatkowych źródeł energii, jednostki zasilane z baterii. Stosowane w nadajnikach, czujnikach temperatur, czy też termostatach pokojowych. Ich zaletą jest możliwość montażu elementu w dowolnym miejscu, na przykład na szkle, nie niszcząc ogólnego wystroju wnętrza oraz w przypadku pilotów przenośnych mobilność. Dodatkowo producent, w celu ułatwienia instalacji systemu, do swojej oferty dodał nadajniki z wejściami binarnymi. Takie rozwiązanie pozwala na wykorzystanie m.in. istniejących łączników świecznikowych do sterowania systemem xcomfort. Nadajniki z wejściami binarnymi stosowane są do podłączenia czujników dymu, kontaktronów, czujników ruchu, czujników przeciwzalaniowych oraz stacji pogodowych. KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 1/15
2 Do centralnego sterowania systemem xcomfort służą panele kontrolne: Room Manager, jednostka, która dedykowana jest do kontroli jednego lub kilku pomieszczeń. Panel posiada wyświetlacz, na którym widoczne są podstawowe informacje takie jak aktualna temperatura oraz stan poszczególnych urządzeń. Ponadto urządzenie zostało wyposażone w 4 przyciski za pomocą, których można sterować pracą 10 zainstalowanych jednostek oraz obsługiwać menu. Room Manager daje możliwość m.in. sterowania ogrzewaniem (do 6 urządzeń), tworzenia harmonogramów, symulacji obecności, tworzenia scen świetlnych z 6 odbiornikami oraz odczytu stanu baterii poszczególnych urządzeń zainstalowanych w systemie. Możliwe jest także przy wykorzystaniu programu Eaton RF zbudowanie do 5 funkcji logicznych. Panel kontrolny dostępny jest również w wersji z obsługą technologii Bluetooth, która pozwala sterować nim telefonem komórkowym lub komputerem osobistym. Room Manager programowany jest przy użyciu aplikacji Eaton RF i modułu do programowania, Home Manager, urządzenie posiadające możliwość sterowania większą ilością jednostek (99 urządzeń) w porównaniu do Room Managera, ponieważ dedykowany jest do kontroli całego systemu xcomfort. Home Manager podobnie jak panel kontrolny pomieszczeń posiada możliwość tworzenia harmonogramów, symulację obecności, ustawiania nieograniczonej liczby scen świetlnych, wskaźnik temperatury oraz funkcję zarządzania energią (wizualizacja poboru energii elektrycznej, kosztów oraz zużycia CO2 w postaci wskaźników trendu). Dodatkowo do Home Managera zainstalowany może zostać modem GSM, który pozwoli użytkownikowi sterować całą instalacją systemu xcomfort poprzez telefon komórkowy. Do konfiguracji kontrolera służy aplikacja MMRF. Do wizualizacji i sterowania systemem służy program xvision - do komunikacji z komputerem wymagane jest podłączenie programatora USB. Programowanie odbywa się w dwóch trybach: BASIC wciśnięcie przycisku na odbiorniku wprowadza go w tryb uczenia się połączeń, natomiast wciśnięcie przycisku, który ma sterować jednostką oraz ponowny wybór trybu uczenia się powoduje połączenie zadajnika z odbiornikiem. Zasięg wewnątrz pomieszczeń to metrów w zależności od materiału z jakiego wykonana jest przeszkoda (ściana, sufit), COMFORT, tryb wykorzystujący programator i oprogramowanie Eaton RF. W tym trybie wykonywanie połączeń między zadajnikami a odbiornikami odbywa się w sposób pokazany na rysunku nr 1. W trybie COMFORT, nie ma ściśle określonego zasięgu jednostek ponieważ urządzenia wykorzystują routing. Oznacza to, że jeśli moduły nie mogą się ze sobą skomunikować ze względu na słaby sygnał, wykorzystują do komunikacji inne jednostki zainstalowane w systemie zasilane napięciem sieciowym. KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 2/15
3 Wyposażenie stanowiska laboratoryjnego Na stanowisku zostały zamontowane następujące komponenty: Panel kontrolny Room Manager Funkcje: Rysunek nr 1. Panel kontrolny Room Manager Sterowanie ogrzewaniem w 6 pomieszczeniach, Funkcje czasowe tworzenie harmonogramów dla 3 grup odbiorników, Zarządzanie energią wizualizacja poboru energii elektrycznej, kosztów oraz zużycia CO2 w postaci wskaźników trendu, wykresów lub formy opisowej, Symulacja obecności losowe załączenie/wyłączenie odbiorników o określonych porach dnia, Tworzenie do 5 scen świetlnych, Wskaźnik temperatury zewnętrznej, natężenia oświetlenia, wilgotności zewnętrznej, Sterowanie 6 grupami rolet, Możliwość utworzenia funkcji logicznych warunkowe uruchamianie urządzeń, Wyświetlanie aktualnej daty oraz godziny, Wyświetlanie stanu baterii odbiorników, Wyświetlanie stanu 10 wybranych czujników, Wyścielanie stanu 10 wybranych odbiorników, 4 przyciski sterujące z funkcją rozróżnienia krótkiego/długiego naciśnięcia, Możliwość sterowania urządzeniem przez technologie Bluetooth. Napięcie zasilania: 230 [V], Konfiguracja urządzenia odbywa się w trybie COMFORT poprzez program Eaton RF oraz programator, Urządzenie posiada funkcję routingu, KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 3/15
4 Programowalny pilot sterujący (radiowy) Rysunek nr 2. Programowalny pilot sterujący Funkcje: Pilot posiada 12 kanałów. Zmiana zakresu 1-6, 7-12 odbywa się przez dwukrotne naciśnięcie klawisza z cyfrą. Potwierdzane jest to przez miganie diody sygnalizacyjnej na pilocie. (dioda pomarańczowa kanały 1-6, dioda zielona kanały 7-12) Nieograniczona możliwość sterowania odbiornikami jednym przyciskiem Możliwość montażu na ścianie poprzez zastosowanie dodatkowego elementu CMMZ, Dostarczany z bateriami, Zasilanie bateryjne: 3 [V] 2x LR03 (AAA), Programowanie w trybie BASIC oraz COMFORT Urządzenie nie posiada funkcji routingu Nadajnik z wejściem binarnym (podtynkowy) Funkcje: Rysunek nr 3. Nadajnik z wejściem binarnym (podtynkowy) Możliwość podłączenia tradycyjnego łącznika świecznikowego, uzyskując łącznik radiowy zgodny z systemem xcomfort, Możliwość podłączenia systemów alarmowych, Możliwość podłączenia różnych czujników np. natężenia oświetlenia, Zasilanie: 230 [V], KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 4/15
5 Urządzenie występuje w opcji zasilania bateryjnego, Programowanie w trybie BASIC oraz COMFORT, Urządzenie posiada funkcję routingu, Bezprzewodowy odbiornik sterujący (podtynkowy) Funkcje: Rysunek nr 4. Bezprzewodowy odbiornik sterujący (podtynkowy) Możliwość montażu w puszcze podtynkowej, hermetycznej lub w obudowie lampy, Możliwość ściemniania oświetlenia żarowego lub halogenowego (230 [V]), Posiada możliwość załączania/wyłączania, Brak możliwość ściemniania lamp energooszczędnych i halogenów zasilanych z transformatorów toroidalnych, Możliwość sterowania elektrozaworów, Możliwość sterowania z 15 różnych nadajników, Zasilanie: 230 [V], Programowanie w trybie BASIC oraz COMFORT, Urządzenie posiada funkcję routingu, Bezprzewodowy odbiornik sterujący roletami (podtynkowy) Funkcje: Rysunek nr 5. Bezprzewodowy odbiornik sterujący roletami (podtynkowy) Sterowanie silnikiem elektrycznym 230 [V], Możliwość sterowania z 15 różnych nadajników, Zasilanie: 230[V], Programowanie w trybie BASIC oraz COMFORT, KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 5/15

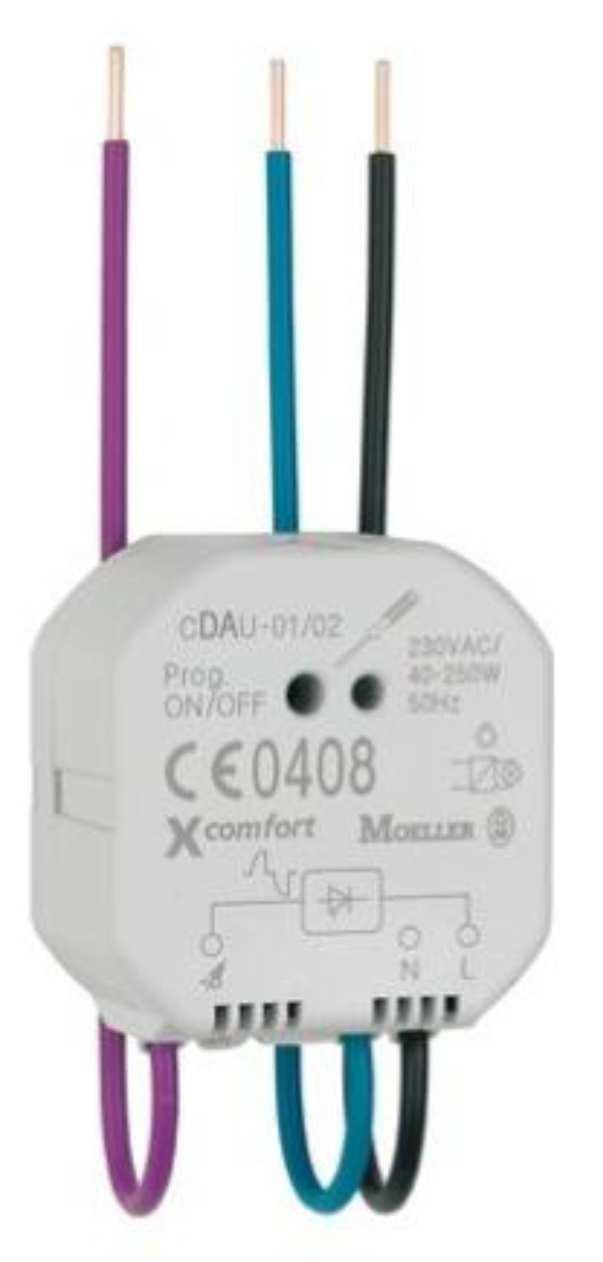

6 Urządzenie posiada funkcję routingu, Bezprzewodowy odbiornik ściemniający (podtynkowy) Funkcje: Rysunek nr 6. Bezprzewodowy odbiornik ściemniający (podtynkowy) Możliwość montażu w puszcze podtynkowej, hermetycznej lub w obudowie lampy, Możliwość ściemniania oświetlenia żarowego lub halogenowego (230 [V]), Posiada możliwość załączania/wyłączania, Brak możliwość ściemniania lamp energooszczędnych i halogenów zasilanych z transformatorów toroidalnych, Możliwość sterowania elektrozaworów, Możliwość sterowania z 15 różnych nadajników, Zasilanie: 230 [V], Programowanie w trybie BASIC oraz COMFORT, Urządzenie posiada funkcję routingu, Moduł do radiowego programowania instalacji przez komputer CRSZ. Rysunek nr 7. Moduł CRSZ - programator Funkcje: Służy jedynie do programowania w trybie COMFORT, Współpracuje z programem do projektowania: Eaton RF KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 6/15
7 Eaton RF pakiet konfiguracyjny systemu xcomfort Do konfiguracji urządzeń zamontowanych na stanowisku laboratoryjnym wykorzystano narzędzie Eaton RF, przedstawione na rysunku nr 10. Jest to darmowy program, który pozwala integratorowi systemu na wykonywanie połączeń pomiędzy urządzeniami, sprawdzenie możliwości powiązania ze sobą poszczególnych jednostek (poziom sygnału, załączenie funkcji routingu) lub wprowadzenie zabezpieczenia sieci w postaci hasła. Program Eaton RF do komunikacji z urządzeniami wykorzystuje programator CRSZ. Funkcjonalności: automatyczne wyszukiwanie urządzeń, zabezpieczenie sieci hasłem, sprawdzenie połączeń, załadowanie nowej konfiguracji, utworzenie grupy jednostek oraz skonfigurowanie wirtualnego urządzenia (konfiguracja off-line urządzenia, które nie jest podłączone do sieci). Rysunek nr 8. Widok pakietu konfiguracyjnego Eaton RF KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 7/15
8 Stanowisko laboratoryjne Widok stanowiska laboratoryjnego przedstawiono na rysunku nr 9: roleta góra/dół zał/wył lampka + ściemnianie zał/wył gniazdo Room manager zał/wył lampka + ściemnianie zał/wył lampka roleta góra/dół zał/wył lampka Komputer z oprogramowaniem integratorskim Moduł wej. binarnych czuj. Ruchu / przycisk Room manager zał/wył lampka zamek furtki Rysunek nr 9. Widok stanowiska laboratoryjnego wykonanego w technologii xcomfort KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 8/15
9 Program ćwiczenia 1. Uruchomić program Eaton RF System otwiera się nowy projekt 2. Poprzez opcję Wyszukaj dostępną w pasku menu, dokonać automatycznego wyszukiwania urządzeń w programie. Dodać również urządzenia zasilane bateryjnie. Wskazówka: Podczas dodawania urządzeń zasilanych bateryjnie PILOT, w celu identyfikacji urządzenia przez program, dla pilota przycisnąć klawisz strzałka w górę, ponieważ klawisze 1,2,3.. to sygnały wewnętrzne pilota Program za pośrednictwem modułu radiowego programującego USB wykrywa siłę sygnału poszczególnych jednostek, sprawdzając czy istnieje możliwość powiązania ich z nowym elementem systemu xcomfort. Następnie utworzony zostaje symbol graficzny (zgodny z typem urządzenia) oraz standardowa nazwa np. odb. ster. roletami. W przypadku dużych instalacji należy rozważyć podział na kilka mniejszych części, tzn. zeskanować urządzenia pierwszej części, potem przejść do kolejnej części i ją również zeskanować, itd. Po wyszukaniu urządzeń i pojawieniu się ich ikon w projekcie, w oknie wyszukiwania włączyć przycisk Przejdź do urządzeń zasilanych bateryjnie i po wykryciu nieznanego urządzeni, nacisnąć przycisk OFF na pilocie bezprzewodowym (środek pilota, strzałka w dół). Następnie zakończyć proces skanowania urządzeń sieciowych przycisk KONIEC. Po kompletnym skanowaniu urządzeń w projekcie dostępne będą: - 4 bezprzewodowe odbiorniki załączające - 2 bezprzewodowe odbiorniki sterujące roletami - 2 bezprzewodowe odbiorniki załączające ze ściemnianiem - Panel Room Manager - Pilot do 12 urządzeń/scenariuszy - Nadajnik z wejściami binarnym UWAGA!!! Znaleziony w systemie i projekcie nadajnik z wejściami binarnym (przy module czujnika ruchu/.zmierzchu), posiada dwa wejścia. Do jednego z nich podłączony jest przycisk, natomiast do drugiego dwustanowy czujnik zmierzchowy. W programie Eaton RF nadajnik reprezentowany jest w postaci odpowiedniej ikony odpowiada przyciskowi, a prawa czujnikowi., gdzie jej lewa strona W przypadku podłączenia dużej ilości odbiorników może wystąpić problem z identyfikacją poszczególnych modułów, ponieważ program nie rozróżnia jednostek i nie wskazuje ich lokalizacji. Jednostki nie posiadają żadnego wyróżniającego je numeru identyfikacyjnego, KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 9/15
10 do którego osoba tworząca system ma dostęp. W efekcie w programie powstaje przykładowo 20 jednostek oznaczonych tym samym symbolem oraz nazwą, których lokalizacja jest nieznana. Dlatego w Eaton RF umieszczono opcję wysłania podstawowych rozkazów typu: załącz, otwórz. W ten sposób integrator ma możliwość identyfikacji odbiornika tzn. poznania miejsca gdzie został on zainstalowany i nad czym sprawuje kontrolę. Po rozpoznawaniu danego urządzenia integrator systemu może zmienić jego nazwę. Problem ten występuje tylko w przypadku odbiorników. Rysunek nr 11. Widok menu kontekstowego jednego z urządzeń w pakiecie Eaton RF 3. Zbadać jakość połączenia pomiędzy urządzeniami. Widok/Pokaż jakość odbioru. Alternatywnie: Prawy przycisk myszy na urządzeniu - Jakość odbioru. 4. Połączenia modułu wej. binarnych i urządzeń wykonawczych Za pomocą polecenia Rysuj połączenia dokonać bindowania przycisku włącznika światła (nadajnika z wejściami binarnymi) oraz Kinkietu w salonie. Wskazówka: Nadajnik z wejściem binarnym posiada dwa wejścia. Do pierwszego z nich podłączony jest przycisk (styk strona lewa), natomiast do drugiego dwustanowy czujnik zmierzchowy (styk storna prawa). KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 10/15

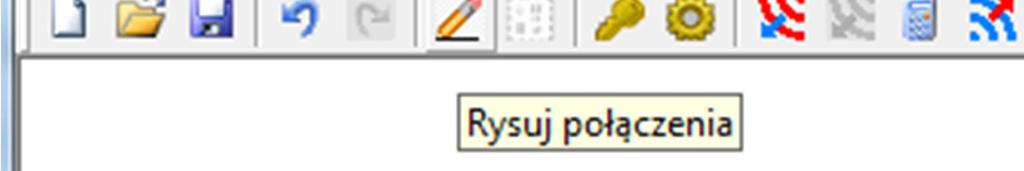

11 Rysunek nr 12. Polecenie Rysuj połączenia. Po wykonaniu odpowiedniego połączenia należy zatwierdzić wykonaną operację i zapisać ją w urządzeniu poprzez polecenie Wgraj zmiany Rysunek nr 13. Polecenie Wgraj zmiany Aktualizacja połączeń wykonywana jest automatycznie po naciśnięciu przycisku. 5. Do tego samego włącznika dokonać bindowania Oświetlenia domu oraz Brama ogrodzenia. 6. Poprzez kliknięcie prawym przyciskiem myszy na Oświetlenie domu, wybrać ustawienia, a następnie wykonać załączanie z opóźnieniem. Zrealizować funkcję migania dla Bramy ogrodzenia. Wskazówka: W celu zgaszenia włączonego z opóźnieniem Oświetlenia domu oraz migającego Oświetlenia bramy, należy wprowadzić parametry dla akcji wyłącz: Funkcję Wył/zał na określony czas oraz zadeklarować opóźnienie 0 (Dezaktywacja) - jak na rysunku nr 14. Rysunek nr 14. Ustawienia modułu Oświetlenie domu KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 11/15
12 7. Połączenia z wykorzystaniem Pilota mobilnego Wykonać połączenie Oświetlenia: Główne-Sypialnia (z f. ściemniania), Kinkiet - Salon oraz Domu z Pilotem. Po próbie łączenia zostaje wyświetlone okno konfiguracyjne przycisków pilota, przedstawione na rysunku nr 15. Rysunek nr 15. Widok okna konfiguracyjnego modułu Pilot. Widoczne poziomy 1 i 2 to tryby użycia klawiszy 1-6 pilota. Wybrać Poziom 1 i jeden z przycisków od 1 do 6. (Poziom 2 możliwe wykorzystanie przycisków od 1 do 6 z podwójnym kliknięciem w ten sposób możliwe do zaprogramowania dodatkowe 6 scenariuszy). 8. Wykonać połączenie trzech modułów oświetlenia z różnymi klawiszami pilota dla poziomów 1 i 2, wg opisu poniżej: - przycisk 1 poziom 1 Ośw. Główne-Sypialnia - przycisk 2 poziom 1 Kinkiet-Salon - przycisk 1 poziom 2 (7) Ośw. Domu Przeanalizować działanie po wgraniu ustawień. Wskazówka: Podczas wgrywania nowych ustawień do pilota wcisnąć klawisz Góra lub Dół na pilocie identyfikacja Pilota w programie integratorskim. Wybór danego odbiornika, który ma zostać załączony, odbywa się poprzez przyciśnięcie jednego z wcześniej zaprogramowanych klawiszy od 1 do 6. Załączenie odbywa się poprzez wciśnięcie na pilocie klawisza Góra, natomiast wyłączenie Dół. KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 12/15
13 9. Wykonać bindowania Pilota z Oświetleniem gł. pokoju oraz Oświetleniem gł. Salon. Za pomocą kolejnych klawiszy funkcyjnych. Po wgraniu ustawień przeanalizować działanie współpracy pilota ze ściemniaczem. 10. Połączenia z wykorzystaniem panelu Room Manager Połączyć Room Manager z Oświetlenie domu oraz Kinkiet Salon. Z menu Room Manager wybrać diody LED prawą oraz lewą patrz: rysunek 16. Rysunek nr 16. Opcje połączeń Room Manager Dodatkowo dołączyć Bramę Garażową i Oświetlenie domu z wykorzystaniem opcji Wyjście 1 z menu Wyjścia Room Managera. Następnie połączyć do panelu urządzenie Rolety salon z wykorzystaniem opcji Roletygrupa1 patrz: rysunek 17 (Menu opcji zależne od tego z jakim typem urządzenia łączymy Room Manager a). Rysunek nr 17. Opcje połączeń Room Manager KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 13/15
14 UWAGA!!! W Ustawieniach Room Manager a w programie Eaton RF System pojawiają się nowe zakładki Wyjścia oraz Rolety. Wejść w każdą z nich i aktywować opcję Pokaż tą stronę na Room Manager. Po zaprogramowaniu pojawi się nowe menu na ekranie Room Maganer a. Wgrać nowe ustawienia do urządzeń oraz przeanalizować działanie panelu Room Manager. Wskazówka: Diody LED wybrane w menu ustawień to na panelu rzeczywistym klawisze dotykowe po bokach. Obsługa opcji wybranych z menu ustawień Wyjścia 1 oraz poruszanie się po opcjach głównych odbywa się za pomocą okrągłego pokrętła dotykowego. Wybór akcji następuje po podwójnym kliknięciu górnej części obszaru pokrętła jak pokazano na rysunku niżej. Tu klikamy Funkcjonalność ENTER Podwójne kliknięcie Po wejściu w funkcjonalność: To lokalizacja klawiszy np. Góra/Dół Pojedyncze kliknięcia Zadania do samodzielnego wykonania Wykonać projekt automatyki budynkowej w standardzie xcomfort, na bazie dostępnych urządzeń oraz wizualizacji stanowiska laboratoryjnego EATON Comfort. Wytyczne: projekt wykonać według wizualizacji pomieszczeń stanowiska, brama garażowa oraz brama ogrodzenia (furtka) powinny być otwierane za pomocą pilota, room managera oraz włącznika binarnego. UWAGA!!! Brama garażowa roleta sterowanie z Room Managera przez opcję Rolety/Grupa 6. Potem odpowiednie menu widoczne na oknie Room Managera (w ustawieniach Room Managera, w odpowiednich zakładkach zaznaczyć opcję: Pokaż tą stronę na Room Manager ). KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 14/15
15 Brama Ogrodzenia-furtka sterowane z Room Managera przez opcję Wyjścia/Wyjście 10. Potem odpowiednie menu widoczne na oknie Room Managera (w ustawieniach Room Managera, w odpowiednich zakładkach zaznaczyć opcję: Pokaż tą stronę na Room Manager ). W pilocie dla obu odbiorników wybrać dowolne dostępne wyjścia przyciski. Sygnalizacja otwarcia bramy garażowej za pomocą mrugania oświetlenia zewnętrznego domu. oświetlenie wewnątrz domu (Główne-Sypialnia i Główne-Salon) powinno być włączane z pilota i room managera, UWAGA!!! Z Room Managera załączanie/wyłączanie za pomocą przycisków na panelu: Diody dotykowe LED/Prawy Klawisz Z pilota z dowolnego dostępnego klawisza Dodatkowo: oświetlenie zewnętrzne załączane z wykorzystaniem czujnika zmierzchowego ruchu. KATEDRA ENERGOELEKTRONIKI I AUTOMATYKI SYSTEMÓW PRZETWARZANIA ENERGII 15/15
