1 ZAWARTOŚĆ OPRACOWANIA I PROJEKT ROZBIÓREK Opis techniczny Podstawa opracowania Zakres opracowania Wykaz obiektów przewidzianych do rozbiórki Wykaz ogrodzeń do rozbiórki Wykaz elementów małej architektury do rozbiórki Projekt rozbiórek Wpływ inwestycji na środowisko Utylizacja odpadów Dokumentacja fotograficzna Rysunki

2 I PROJEKT ROZBIÓREK 1.0 Opis techniczny do projektu budowlanego: Budowa połączenia Parku Podzamcze, Parku Centralnego i Placu Jedności Słowiańskiej (fragment plant) przy jednoczesnej przebudowie mostu Św. Jakuba oraz ulic S. Pieniężnego i S. Staszica w Olsztynie Zadanie II: Budowa plant miejskich- terenów zieleni miejskiej między ul. S. Pieniężnego, z obwarowaniami miejskimi w Olsztynie PROJEKT ROZBIÓREK OBIEKTÓW KUBATUROWYCH ORAZ ELEMENTÓW MAŁEJ ARCHITEKTURY 1.1 Podstawa opracowania a) Umowa zawarta z Inwestorem b) Wizja lokalna, oględziny obiektów i ich inwentaryzacja c) Dokumentacja fotograficzna d) Opracowania branżowe 1.2 Zakres opracowania Projekt rozbiórek obejmuje obiekty budowlane, ogrodzenia i obiekty małej architektury kolidujące z projektowaną przebudową układu ulicznego ul. S. Pieniężnego z mostem Św. Jakuba w Olsztynie. Teren, na którym znajdują się obiekty przeznaczone do rozbiórki, jest objęty opieką konserwatorską. 1.3 Wykaz obiektów przewidzianych do rozbiórki WYKAZ OBIEKTÓW BUDOWLANYCH DO ROZBIÓRKI - ZADANIE II Lp. Numer obiektu Nr działki Powierzchnia kubatura [m2] [m3] 1 78/2-3 78/2 12,7 19,1 Opis schody + murek oporowy 3

3 1.3.1 Obiekt nr 78/2-3 stan istniejący Obiekt Nr 78/2-3 to murek oporowy wraz ze schodami usytuowany na terenie niecki prostopadle do ul.s. Pieniężnego, pomiędzy terenem zielonym a istniejącym parkingiem. Łączna powierzchnia zabudowy: 12,7m 2 Łączna kubatura: 19,1m 3 Murek oporowe: murek żelbetowy monolityczny o wysokości zmiennej max.~1,2m ponad teren i grubości ~0,2m, na murku zamocowane ogrodzenie z siatki w ramkach stalowych, mur dowiązany do istniejącego muru oporowego od kompleksu zabudowy obwarowań miejskich w Olsztynie, schody monolityczne żelbetowe wraz z murkami policzkowymi żelbetowymi monolitycznymi: murki policzkowe żelbetowe połączone wraz z murem żelbetowym pod ogrodzenie, pozostałości balustrady z rurek stalowych. 1.4 Wykaz ogrodzeń do rozbiórki Wyszczególnienie ogrodzeń: Ogrodzenie 5: ogrodzenie składa się z podwójnych przęseł wykonanych z siatki stalowej w ramie stalowej oraz z kwadratowych słupków stalowych ogrodzenie z siatki stalowej h=1,5m w ramie stalowej o wymiarach 1,5x2,0m rama wykonana z kątownika 40mm każda rama stalowa z zamontowaną poprzeczką pionową w środku przęsła, przęsła montowane schodkowo o zróżnicowanej wysokości część ogrodzenia na cokole betonowym grubości ~20cm i wysokości ~10cm 4

4 furtka w słupach stalowych z kątownika, słupy wysokości 1,5m fundamenty pod słupki betonowe Długość ogrodzenia nr 5 ~26m Ogrodzenie 6: ogrodzenie panelowe systemowe montowane do słupków stalowych panel z siatki stalowej o wymiarach 1,53x2,50m, oczka o wymiarach 50x200mm słupki stalowe okrągłe Ø60mm, wysokości 2,0m w rozstawie co ~1,80m brama wjazdowa oraz furtka wysokości 1,60m, ogrodzenia panelowe zamontowane w ramach z kątownika 40mm Długość ogrodzenia nr 6 ~17m Szerokość bramy wjazdowej ~4,2m Szerokość furtki ~1,0m Ogrodzenie 7-8: ogrodzenie składa się z podwójnych przęseł wykonanych z siatki stalowej w ramie stalowej oraz z kwadratowych słupków stalowych ogrodzenie z siatki stalowej h=1,5m w ramie stalowej o wymiarach 1,5x2,0m rama wykonana z kątownika 40mm każda rama stalowa z zamontowaną poprzeczką pionową w środku przęsła, przęsła montowane schodkowo o zróżnicowanej wysokości część ogrodzenia na cokole betonowym grubości ~15cm i wysokości ~10cm fundamenty pod słupki betonowe Długość ogrodzenia nr 7 ~40m Długość ogrodzenia nr 8 ~3,5m Długość ogrodzeń do rozbiórki w sumie: ~90m 5

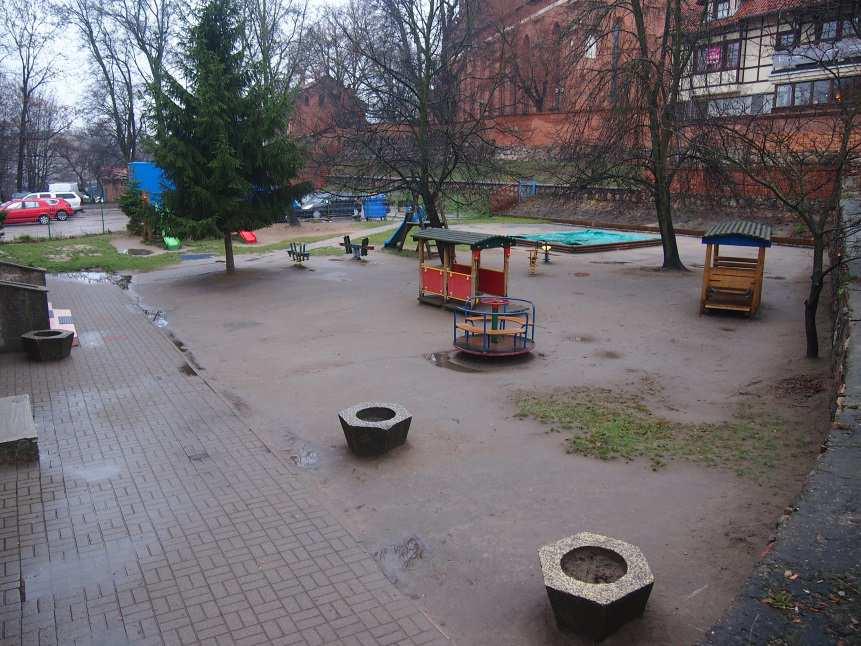

5 1.5 Wykaz elementów małej architektury do rozbiórki Wyszczególnienie elementów małej architektury: Strefa rozbiórek nr 3 rozbiórce ulegają elementy wyposażenia placu zabaw m.in.: piaskownica drewniana sztuk 1 domek drewniany sztuk 2 huśtawka okrągła stalowa sztuk 1 huśtawka stalowa na sprężynie typu bujak sztuk 4 zjeżdżalnia drewniano- stalowa sztuk 2 donice betonowe na kwiaty sztuk 3 Elementy małej architektury oraz wyposażenia placu zabaw, które nie uległy zniszczeniu i są w dobrym stanie technicznym, nadające się do ponownego wbudowania należy przekazać do Zamawiającego. 2.0 Projekt rozbiórek 2.1 Dane ogólne Przed przystąpieniem do rozbiórki należy: a) odpowiednio ogrodzić i oznakować teren, b) sprawdzić czy zostały odłączone wszystkie media, UWAGI: 1. Po rozbiórce wszystkich elementów podziemnych (fundamentów, kanałów itp.) wykopy należy zasypać zagęszczoną (Is 0,97) zasypką żwirowo piaskową. 2. W trakcie prac należy zachować szczególna ostrożność, zachowując ogólnie obowiązujące przepisy BiHP. 3. Roboty rozbiórkowe winny być prowadzone tak, aby nie nastąpiło naruszenie stateczności przestrzennej obiektu i obiektów przyległych na każdym etapie rozbiórki. 4. W trakcie prowadzenia prac w pobliżu drzew, nie przeznaczonych do wycinki, prace należy prowadzić ręcznie z szczególną ostrożnością po uprzednim zabezpieczeniu pni zgodnie z projektem branżowym zieleni. 6

6 2.2 Opis szczegółowy Obiekt nr 78/2-3 Obiekt Nr 78/2-3 to murek oporowy wraz ze schodami. Kolejność prac rozbiórkowych: demontaż pozostałości balustrady stalowej na schodach, rozbiórka stopni schodowych, rozbiórka murków oporowych policzkowych schodów, rozbiórka fundamentów schodów, demontaż ogrodzenia na murze oporowym, rozbiórka muru oporowego wraz z fundamentem, należy zwrócić szczególną uwagę na istniejącą sieć c.o. kanały oraz komory w obrębie całego terenu niecki Ogrodzenia Kolejność prac rozbiórkowych: rozbiórka bram stalowych wraz z osprzętem, demontaż ogrodzeń (wypełnienia i słupków), odkopanie i rozbiórka cokołów i fundamentów, odtworzenie ogrodzeń w odpowiednim opracowaniu branżowym Elementy małej architektury Kolejność prac rozbiórkowych: demontaż wszystkich elementów małej architektury, odkopanie i rozbiórka fundamentów. 3.0 Wpływ inwestycji na środowisko Planowane roboty mają na celu przygotowanie terenu pod nową inwestycję pn. Budowa połączenia Parku Podzamcze, Parku Centralnego i Placu Jedności Słowiańskiej (fragment plant) przy jednoczesnej przebudowie mostu Św. Jakuba oraz ulic S. Pieniężnego i S. Staszica w Olsztynie. 7

7 Po ich wykonaniu nastąpi poprawa bezpieczeństwa ruchu. Planowane roboty nie pokrywają się z obszarami specjalnymi ochrony ptaków oraz siedlisk, o których mowa w ustawie o ochronie przyrody, jak również nie będzie miała negatywnego wpływu na obszar NATURA Projekt rozbiórek: - nie spowoduje znaczącego zwiększenia zapotrzebowania i pogorszenia jakości wody (woda do celów budowlanych dostarczana będzie beczkowozami) jak również nie pogorszy jakości odprowadzania ścieków (ścieki będą wywożone sukcesywnie przez wykonawcę poza rejon budowy). - nie spowoduje również emisji zanieczyszczeń gazowych w tym zapachów pyłowych i płynnych (nie przewiduje się robót generujących zapachy). - odpady, które nie mogą być unieszkodliwiane w miejscu ich powstawania, powinny być, uwzględniając najlepszą dostępną technikę lub technologię, o której mowa w ustawie z dnia 27 kwietnia 2001 r - Prawo ochrony środowiska, przekazywane do najbliżej położonych miejsc, w których mogą być poddane odzyskowi lub unieszkodliwione. W trakcie prac rozbiórkowych należy badać grunty z wykopów pod kątem zawartości składników szkodliwych dla środowiska i w wypadku stwierdzenia ich występowania należy je utylizować wg zasad stosowanych na terenie gminy zgodnie z obowiązującymi przepisami i wydanymi decyzjami. Wykonawca robót będący wytwórcą odpadów powinien posiadać stosowne zezwolenia i tak prowadzić roboty aby: - ograniczać ilość odpadów i ich negatywne oddziaływanie na środowisko i ludzi, - prowadzić roboty budowlane z uwzględnieniem wymogów ochrony środowiska, - zapewniać zgodne z zasadami ochrony środowiska unieszkodliwianie odpadów, których powstaniu nie udało się zapobiec, 8

8 - gromadzić i segregować odpady oraz właściwie dla określonych grup i rodzajów składować w wydzielonym miejscu, z łatwym dostępem dla specjalistycznych służb komunalnych - przekazywać wytworzone odpady tylko firmą legitymującym się właściwymi zezwoleniami organów administracyjnych na prowadzenie działalności w zakresie gospodarki odpadami. 4.0 Utylizacja odpadów ODPADY POWSTAJĄCE W TRAKCIE REALIZACJI INWESTYCJI: W związku z wykonywaniem określonej inwestycji niezbędne jest przygotowanie placu budowy oraz zaplecza tej budowy. Inwestycję rozpoczyna się od rozbiórki elementów istniejących, nie wykorzystywanych w dalszych etapach realizacji robót. Działania powyższe wraz z fazą realizacji inwestycji generują odpady, które muszą być usunięte z rejonu inwestycji, posegregowane i właściwie dla określonych grup i rodzajów składowane oraz zutylizowane. Na podstawie Dz.U. Nr 112 z dn r. poz.1206 przewiduje się możliwość wystąpienia następujących odpadów w trakcie realizacji inwestycji oraz jej eksploatacji: Kod odpadu Grupy, podgrupy i rodzaje odpadów 17 Odpady z budowy, remontów i demontażu obiektów budowlanych oraz infrastruktury drogowej (włączając glebę i ziemię z terenów zanieczyszczonych) Odpady materiałów i elementów budowlanych oraz infrastruktury drogowej (np. beton, cegły, płyty, ceramika) Odpady betonu oraz gruz betonowy z rozbiórek i remontów Gruz ceglany Odpady innych materiałów ceramicznych i elementów wyposażenia * Zmieszane lub wysegregowane odpady z betonu, gruzu ceglanego, odpadowych materiałów ceramicznych i elementów wyposażenia zawierające substancje niebezpieczne Zmieszane odpady z betonu, gruzu ceglanego, odpadowych materiałów ceramicznych i elementów wyposażenia inne niż wymienione w Usunięte tynki, tapety, okleiny itp Odpady z remontów i przebudowy dróg Inne nie wymienione odpady Odpady drewna, szkła i tworzyw sztucznych Drewno Szkło Tworzywa sztuczne Odpady asfaltów, smół i produktów smołowych * Asfalt zawierający smołę Asfalt inny niż wymieniony w

9 * Smoła i produkty smołowe Odpadowa papa Odpady i złomy metaliczne oraz stopów metali Miedź, brąz, mosiądz Aluminium Ołów Cynk Żelazo i stal Cyna Mieszaniny metali * Odpady metali zanieczyszczone substancjami niebezpiecznymi Gleba i ziemia (włączając glebę i ziemię z terenów zanieczyszczonych oraz urobek z pogłębiania) * Gleba i ziemia, w tym kamienie, zawierające substancje niebezpieczne (np. PCB) Gleba i ziemia, w tym kamienie, inne niż wymienione w * Urobek z pogłębiania zawierający lub zanieczyszczony substancjami niebezpiecznymi Urobek z pogłębiania inny niż wymieniony w Materiały konstrukcyjne zawierające gips * Materiały konstrukcyjne zawierające gips zanieczyszczone substancjami niebezpiecznymi Materiały konstrukcyjne zawierające gips inne niż wymienione w Inne odpady z budowy, remontów i demontażu * Odpady z budowy, remontów i demontażu zawierające rtęć * Odpady z budowy, remontów i demontażu zawierające PCB (np. substancje i przedmioty zawierające PCB: szczeliwa, wykładziny podłogowe zawierające żywice, szczelne zespoły okienne, kondensatory) * Inne odpady z budowy, remontów i demontażu (w tym odpady zmieszane) zawierające substancje niebezpieczne Odpady wymagają usunięcia z rejonu gromadzenia w trakcie realizacji inwestycji lub jej eksploatacji na właściwe wysypisko odpadów i zastosowania właściwego sposobu utylizacji. Odpady oznaczone [ * ] wymagają szczególnej ostrożności w trakcie składowania, przewożenia ora z w procesie utylizacji. opracowała mgr inż. Aleksandra Sokołowska 10

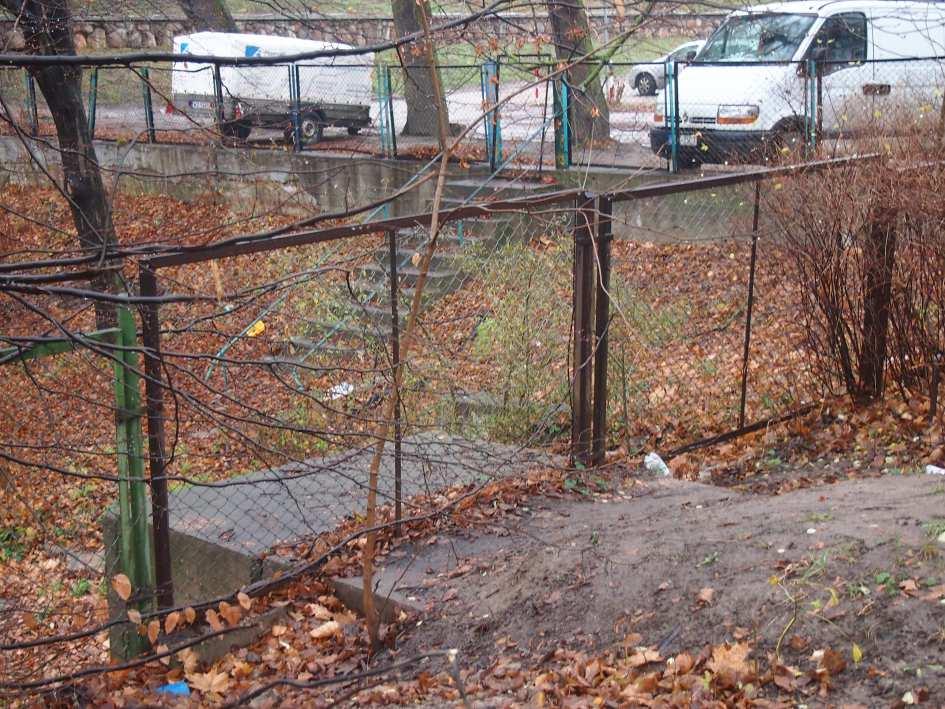

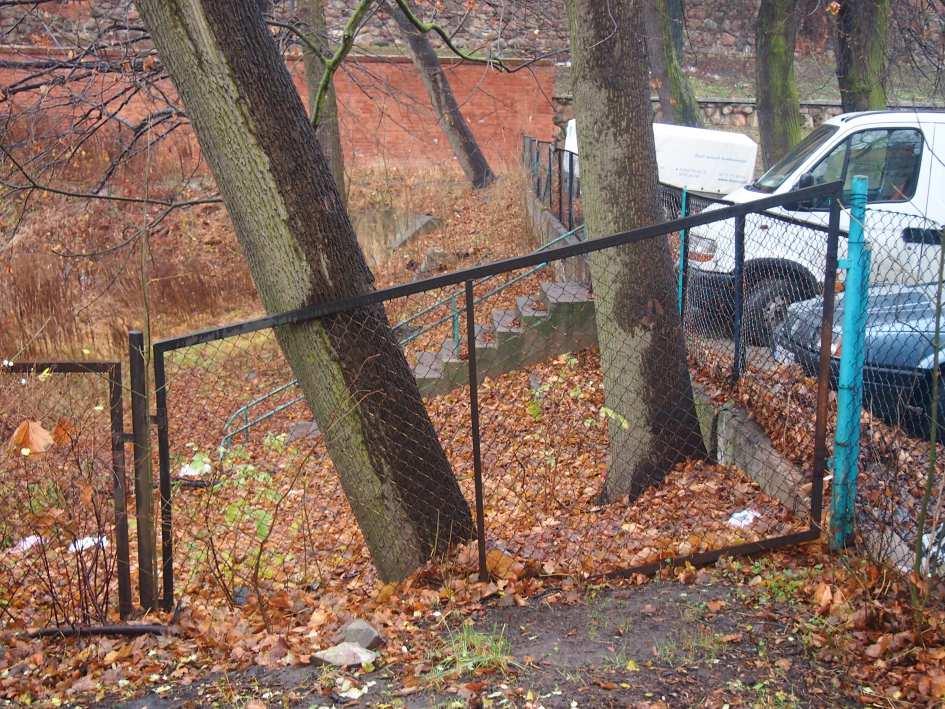

10 5.0 Dokumentacja fotograficzna Fot.1. Obiekt Nr 78/2-3 Widok na schody Schody przy murku Komora c.o. Fot.2. komora c.o. Obiekt Nr 78/2-3 Widok na schody widoczny murek oraz odsłonięta 11
