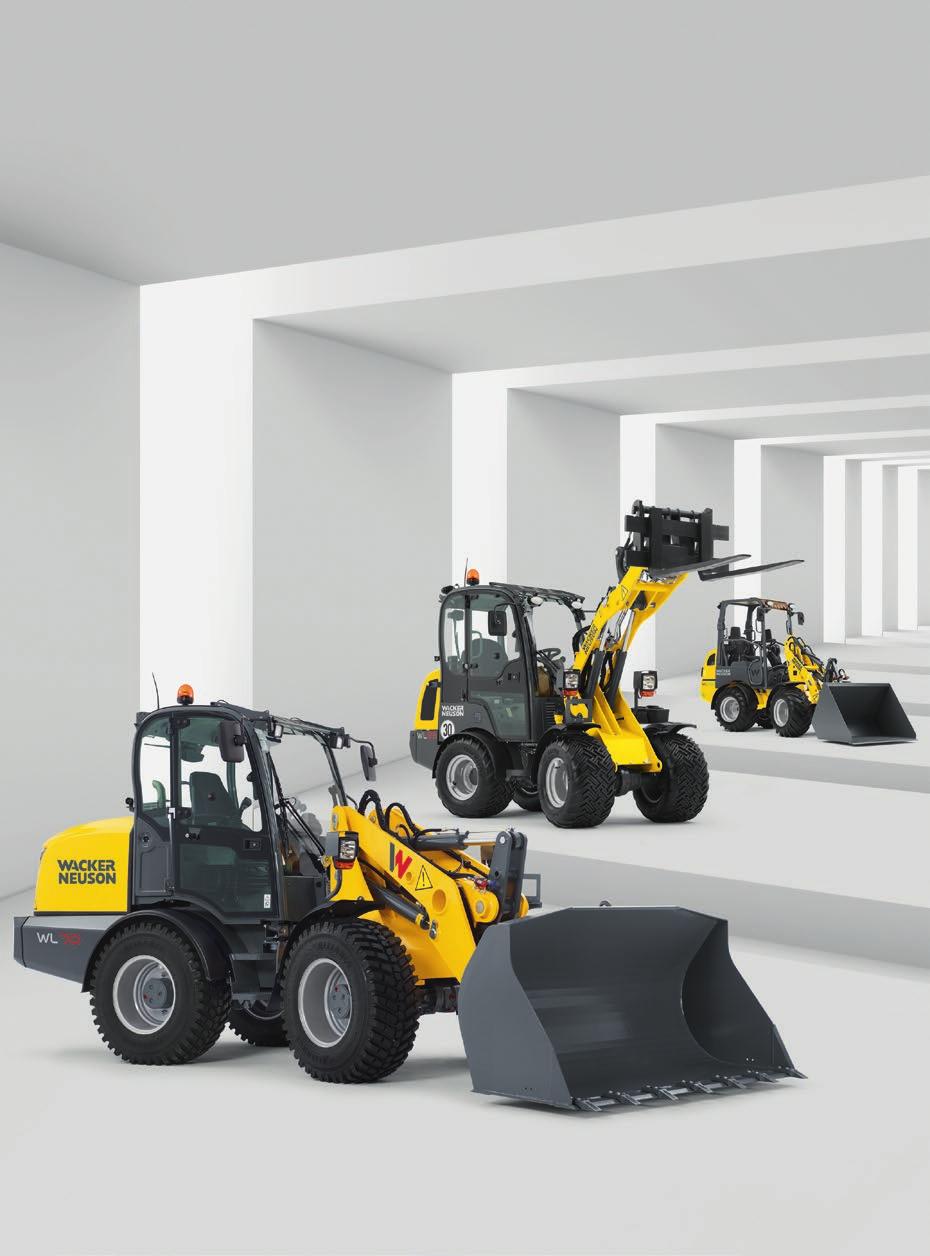

1 Ładowarki kołowe

2 Te powody przemawiają za ładowarkami kołowymi marki Wacker Neuson. Funkcje ładowarek kołowych w najmniejszych szczegółach. 1. Pełna moc dokładnie taka, aby spełnić wymogi użytkownika. Optymalna wydajność to cecha szczególna każdej ładowarki kołowej marki Wacker Neuson. We wszystkich klasach można zawsze osiągnąć wymaganą moc wraz z najwyższą wydajnością. 3. Pełna ekonomiczność i to pod każdym względem. Wysokiej jakości materiały zapewniające długi okres eksploatacji. Oszczędna w zużyciu. Duże możliwości manewrowania umożliwiają szybkie cykle ładowania. Konserwacja, którą wykonuje się błyskawicznie. W firmie Wacker Neuson ekonomiczność zawsze rozumiemy jako ogólną koncepcję. Zwrotna nawet w najmniejszym zakamarku Dzięki zastosowaniu wahadłowego układu kierowniczego wszystkie ładowarki kołowe są wyjątkowo zwrotne i bardzo sprawne podczas jazdy w terenie. Szczegóły znajdują się na stronie 18. Przełączana 100% blokada mechanizmu różnicowego Dobra trakcja także na trudnym terenie możliwa jest dzięki 100% blokadzie mechanizmu różnicowego. Więcej informacji na stronie Pełen asortyment do różnorodnego i całorocznego zastosowania. Ładowarkę kołową marki Wacker Neuson można przy pomocy różnych urządzeń dodatkowych za każdym razem wyposażać do wykonywania nowych zadań: zaczynając od klasycznej łyżki do ziemi, przez widły do palet, aż po liczne specjalistyczne urządzenia dodatkowe dedykowane dla przemysłu budowlanego, recyklingu, zadań komunalnych oraz robót z dziedziny architektury krajobrazu. W ten sposób można uzyskać dokładnie takie uniwersalne urządzenie, jakie jest potrzebne. Wacker Neuson all it takes! Oferujemy produkty i usługi, które spełnią wysokie i różnorodne wymagania. Wacker Neuson to niezawodność. Dotyczy to oczywiście również całej naszej gamy ładowarek kołowych. Codziennie dajemy z siebie jak najwięcej, aby nasi klienci mogli odnieść sukces. A nasze zadania wykonujemy z pasją. Ładowarka kołowa jako nośnik narzędzi Ładowarkę kołową marki Wacker Neuson można wykorzystać do róznych zastosowań- dzięki dużej wydajności układu hydraulicznego, dodatkowym funkcjom elektrycznym i palecie osrzętów. Wygodna konstrukcja kabiny Kabiny naszych ładowarek kołowych oferują dużą wygodę dzięki przestronnej konstrukcji i szczegółom wyposażenia. Więcej informacji na stronie 20. Wacker Neuson wyróżnia oznaczeniem ECO szczególnie ekonomiczne i ekologiczne produkty, w tym także ładowarkę kołową WL20e. Więcej na Przegląd wszystkich ładowarek kołowych. WL20e WL20 WL25 WL28 WL32 WL34 Pojemność łyżki: 0,2 m 3 > Strona 06 0,2 m 3 > Strona 08 0,27 m 3 0,45 m 3 > Strona 10 0,45 m 3 > Strona 11 0,6 m 3 > Strona 12 WL38 WL44 WL52 WL54 WL60 WL70 Pojemność łyżki: 0,6 m 3 > Strona 14 0,8 m 3 > Strona 13 0,75 m 3 > Strona 15 1,0 m 3 > Strona 13 0,95 m 3 > Strona 16 1,1 m

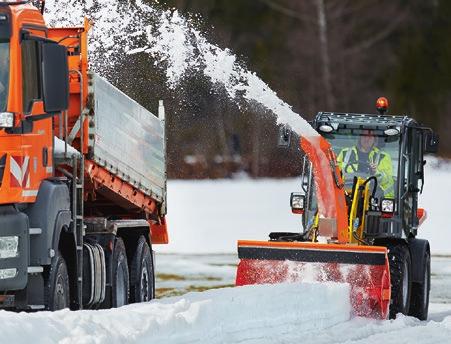

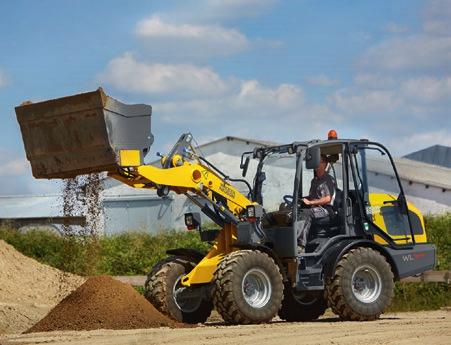

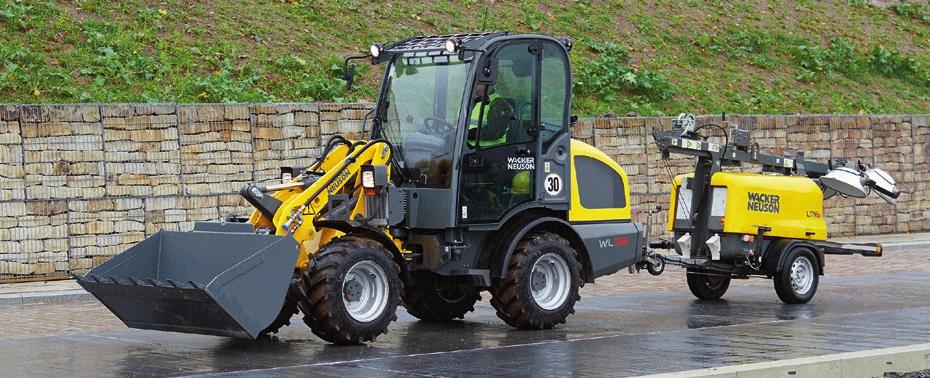

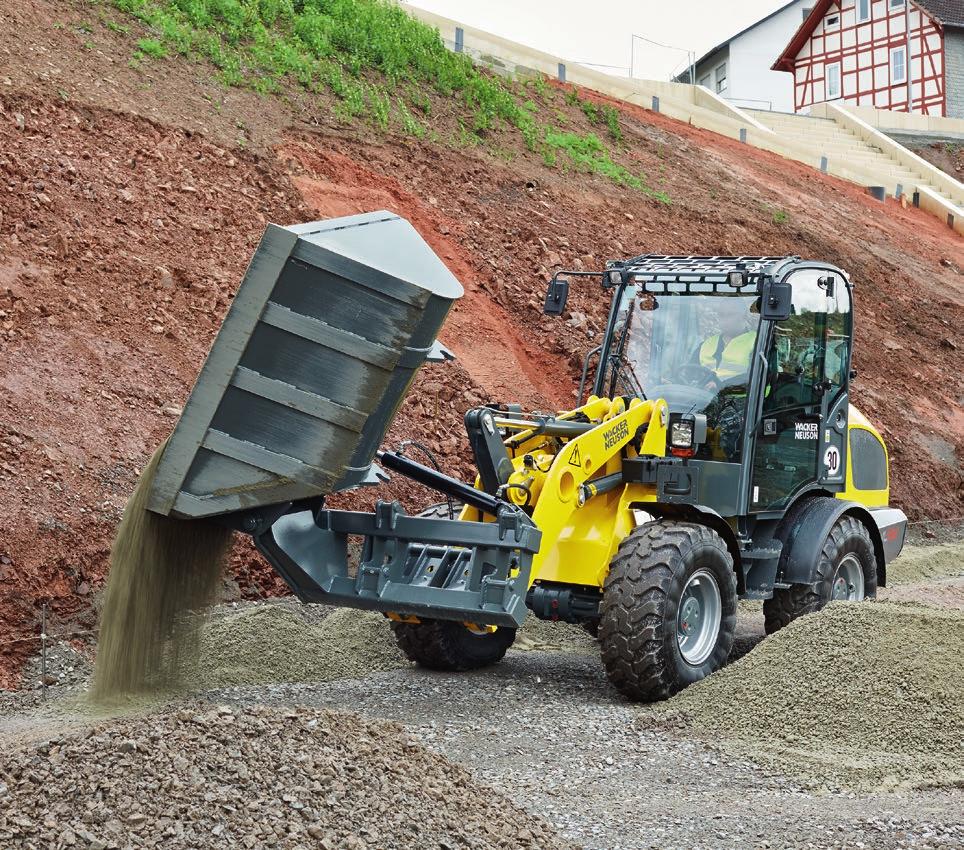

3 Ładowarki kołowe Wacker Neuson oferują rozwiązanie dla każdego zastosowania. Praktyczny sprzęg holowniczy przyczepy: umożliwia to szybki transport np. urządzeń stosowanych na placu budowy do miejsca zastosowania. Nabywając ładowarkę kołową marki Wacker Neuson, dodają Państwo do swojego zespołu prawdziwie uniwersalne urządzenie. Dzięki różnym osprzętom dodatkowym urządzenia te sprawdzą się nie tylko we wszystkich rodzajach zastosowania na placu budowy, ale także w wielu innych obszarach i branżach. Niezawodna maszyna do przenoszenia ładunku z dobrym widokiem na transportowany materiał. Wydajna hydraulika: Idealna do zastosowania z wymagającymi urządzeniami dodatkowymi, jak zamiatarki, frezarki do asfaltu lub pługi wirnikowe do śniegu. 04 Zasypywanie łyżką boczną: precyzyjna praca dzięki proporcjonalnemu obwodowi sterowniczemu. Szybkie wyrównanie powierzchni i przygotowanie do następnego kroku roboczego: WL32 z urządzeniem do wyrównywania podłoża. Dwa wydajne siłowniki podnoszenia zapewniają dużą siłę wyrywającą i wydajną pracę. 05

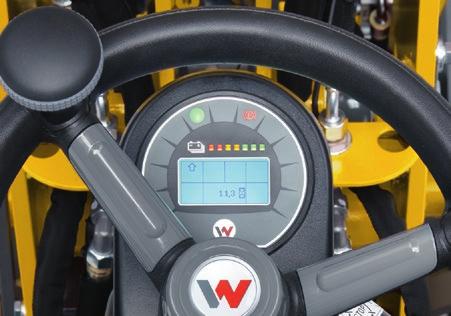

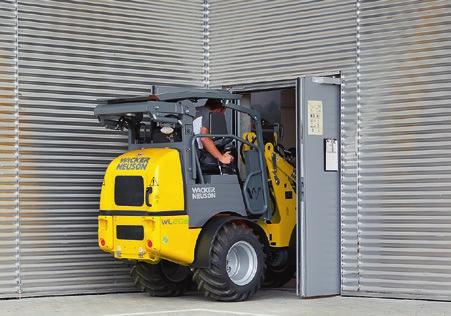

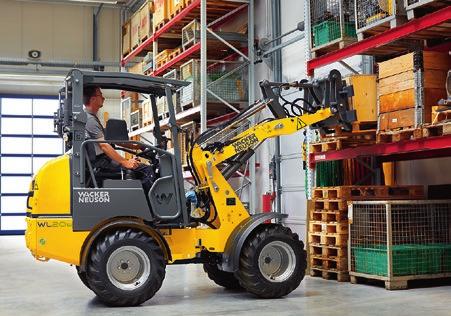

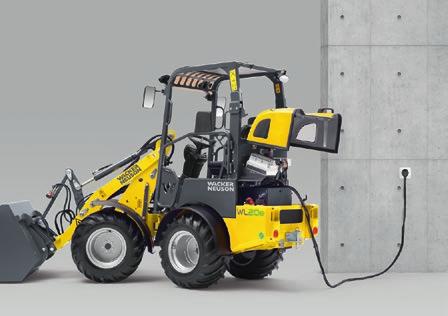

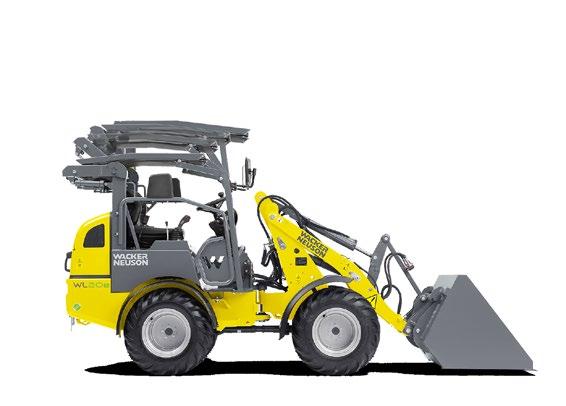

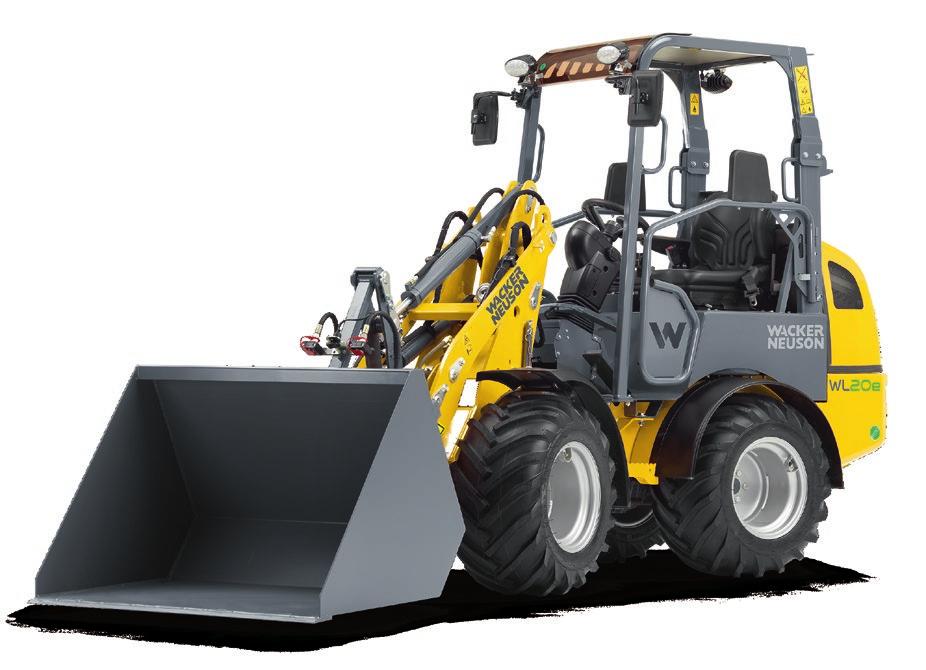

4 WL20e Ładowarka WL20e jest pierwszą w pełni elektrycznie napędzaną ładowarką kołową marki Wacker Neuson. Podobnie jak nasze wszystkie ładowarki kołowe także i ten model wyróżnia się sprawdzonymi właściwościami zastosowania i wysoką wydajnością. Najnowsza technologia i napęd bez emisji spalin sprawiają, że ładowarka jest idealna do zastosowania w obszarach miejskich oraz w zamkniętych pomieszczeniach, np. w szklarniach, garażach lub podczas remontów budynków. Innowacyjna, elektryczna, bez emisji spalin ładowarka kołowa WL20e. W 100 % bez emisji spalin Bezprzewodowy napęd akumulatorowy Wydajność odpowiada ładowarce kołowej WL20 napędzanej silnikiem wysokoprężnym Osobny silnik elektryczny do napędu jezdnego i hydrauliki roboczej w ten sposób moc pobierana jest według zapotrzebowania, a zużycie energii jest mniejsze Niższy poziom hałasu dla użytkowników i ewentualnych mieszkańców Niższe koszty serwisu dzięki komponentom wymagających mniej intensywnej konserwacji Korzyści z nowej technologii akumulatora AGM (Absorbent Glass Matt): Niemal nie wymaga konserwacji Elastyczne ładowanie pośrednie, jest jeszcze bardziej skuteczne dzięki zastosowaniu nowoczesnych technologii. Ładowarka Onboard! łatwa obsługa dzięki ładowaniu za pomocą standardowego gniazda 230 V. Wyjątkowo bezpieczne postępowanie bez wycieków, brak tworzenia się gazu piorunującego Mała wrażliwość na temperaturę (zewnętrzna temperatura) Koszty eksploatacji * w trakcie okresu eksploatacji maszyny 41 % 0% EMISJA SPALIN Koszty eksploatacji * dla WL20e: o 25% większe koszty inwestycji amortyzują się przy przeciętnym okresie eksploatacji maszyny po ok godzinach. Możliwość osiągnięcia do 5 godzin czasu pracy z całkowicie naładowanym akumulatorem w zależności od sposobu zastosowania WL20e WL20 * Uwzględniono tutaj koszty energii i serwisu, jak również wymiany akumulatora. WL20e Pojemność łyżki (m 3 ) 0,20 ** Ciężar roboczy (kg) Moc silnika (kw) 6,5/9 *** ** 1,8 t/m³ gęstości nasypowej ** Moc silnika jezdnego S2 (60 min) / moc silnika podnoszenia S3 (15 %) Łatwe ładowanie: dzięki ładowarce Onboard w dowolnym gnieździe 230 V. Hydraulicznie opuszczany: bezpieczny dach operatora EPS Plus (Easy Protection System Plus). Zawsze na widoku: stan naładowania akumulatora przedstawiany jest na wyświetlaczu. Praca bez emisji spalin: idealnie nadaje się do zastosowania w zamkniętych pomieszczeniach

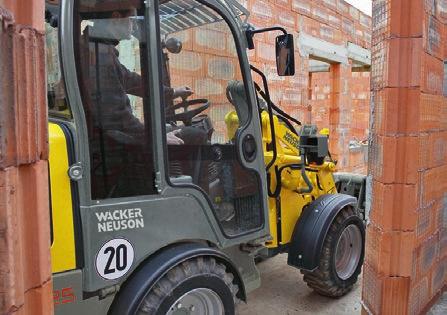

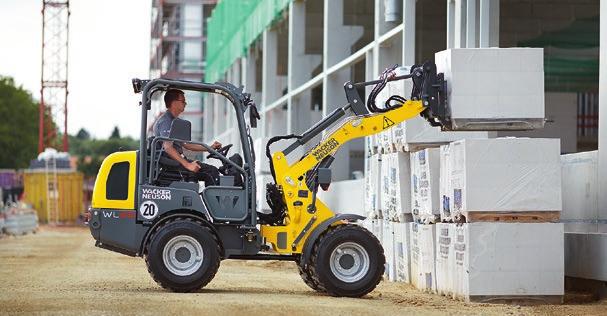

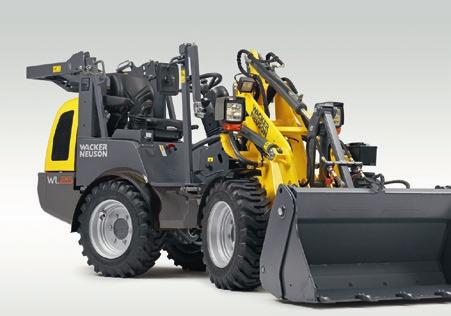

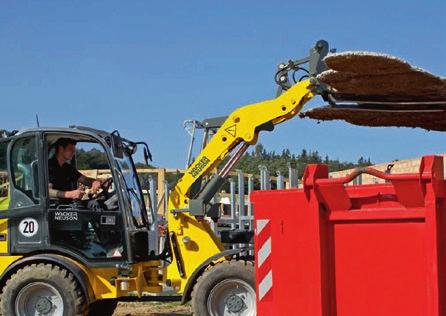

5 WL20, WL25 Wąskie miejsca istnieją na praktycznie każdym placu budowy. Ale z ładowarkami kołowymi WL20 i WL25 można przejechać przez każdy teren. A to dlatego, że są nie tylko bardzo zwrotne, lecz także niezwykle kompaktowe. Kompaktowe wymiary: szerokość i długość Proste w transporcie, dzięki niskiemu ciężarowi naddają się idealnie do transportu na lawecie Dobre manewrowanie dzięki niewielkiemu promieniowi skrętu Wydajna hydraulika i dopasowana wydajność silnika Wiele urządzeń dodatkowych umożliwiających wszechstronne zastosowanie Wygodne stanowisko operatora: do wyboru bezpieczny dach operatora lub kabina oraz opcjonalnie EPS lub EPS Plus do niskich wysokości przejazdów (patrz strona 20 i 21) WL20 WL25 Pojemność łyżki (m 3 ) 0,20 * 0,27 * Ciężar roboczy (kg) Moc silnika (kw) 17,9 24,6 * 1,8 t/m³ gęstości nasypowej Idealna na chodnikach: dostępna już od szerokości 960. Opcjonalnie z niskim podwoziem przednim: zapewnia dodatkowy ciężar wywracający, stabilność i widoczność obszaru pracy. Całoroczne zastosowanie np. z pługiem śnieżnym zimą. Szybkie składanie: bezpieczny dach operatora EPS (Easy Protection System). Kompaktowe wymiary idealne, gdy ważny jest każdy centymetr. 08 Wjazd do garażu lub budynku: niskie przejazdy nie stanowią przeszkody. 09

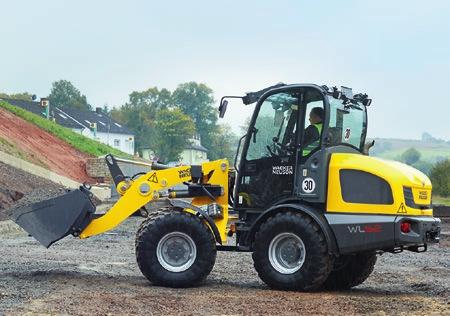

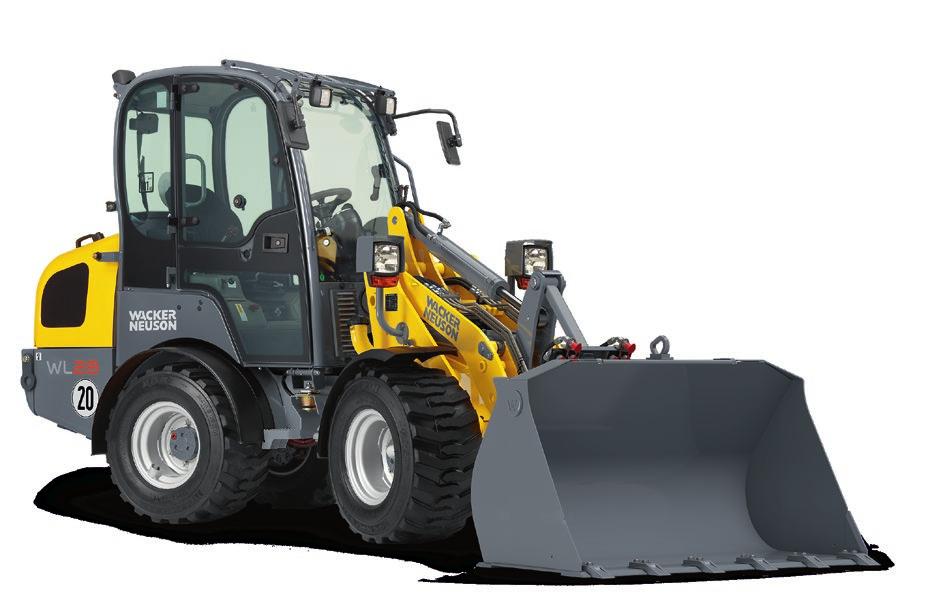

6 WL28 WL32 Podczas transportu kostki brukowej lub innych ciężkich materiałów: Z ciężarem wywracającym 1,9 t jest dostosowana optymalnie do pracy z dużym ciężarem. A dzięki swojej wysokiej wydajności hydraulicznej idealnie nadaje się do wielu urządzeń dodatkowych. Wszechstronna i do uniwersalnego zastosowania dzięki optymalnie dopasowanej kinematyce i bardzo dobremu rozłożeniu ciężaru Wyposażenie seryjne: wydajna hydraulika robocza zapewnia skuteczny załadunek i rozładunek oraz napełnianie i transport Doskonałe wzornictwo podwozia przedniego zapewnia nieograniczoną widoczność każdego osprzętu Dzięki kompaktowym wymiarom i niewielkiemu ciężarowi model WL28 można transportować lawetą Model WL32 pokazuje swoje mocne strony, kiedy robi się ciaśniej: olbrzymia zwrotność i wyjątkowo kompaktowe wymiary. Dzięki temu otwierają się przed nim wąskie uliczki czy ciasne przestrzenie w miejscu zastosowania. Kompaktowe wymiary: szerokość i długość Niewielki promień skrętu umożliwia dobre manewrowanie Wydajna hydraulika i dopasowana wydajność silnika Możliwość wszechstronnego zastosowania dzięki dużemu wyborowi osprzętu Duża wysokość skoku i duża siła wyrywająca dzięki długiemu, wysuniętemu ramieniu załadowczemu z kinematyką równoległą Wygodna kabina Ciężkie załadunki to dla modelu WL28 pestka: nawet paletę kostki brukowej przewozi bez problemu. Kompaktowa i silna: aż do 100 l wydajności hydraulicznej. Dokładna podczas napełniania materiału. Każdy osprzęt dodatkowy zapewnia nowy obszar zastosowania maszyny. WL28 WL32 Pojemność łyżki (m 3 ) 0,42 * Ciężar roboczy (kg) Moc silnika (kw) 35,7 Pojemność łyżki (m 3 ) 0,45 * Ciężar roboczy (kg) Moc silnika (kw) 36,3 * 1,8 t/m³ gęstości nasypowej * 1,8 t/m³ gęstości nasypowej 10 11

7 WL34 WL44, WL54 We wszystkich obszarach zastosowania ładowarek kołowych potrzebne jest połączenie wysokiej wydajności i kompaktowych wymiarów. To właśnie oferuje Państwu model WL34. Bardzo kompaktowa konstrukcja Idealne połączenie kinematyki P i Z Transport na samochodach ciężarowych lub w kontenerze dzięki wysokości kabiny poniżej 2,5 m WL34 Pojemność łyżki (m 3 ) 0,6 * Ciężar roboczy (kg) Moc silnika (kw) 35,7 * 1,6 t/m³ gęstości nasypowej Bez względu na to, jakie zadania pojawią się na placu budowy, można zawsze polegać na modelach WL44 i WL54. Te maszyny są wydajnymi urządzeniami uniwersalnymi, które wykonają każdą pracę. Oszczędna technologia zapewniająca wysoką produktywność Duże wysokości skoku Bardzo wytrzymała konstrukcja Wydajna hydraulika z wieloma opcjami, jak np. Highflow Różne moce silnika dla każdego obszaru zastosowania Jednodrzwiowa, komfortowa kabina z drzwiami otwieranymi na 180 oraz szklane okno zapewniające optymalną widoczność przestrzeni roboczej Opcjonalna klimatyzacja Dzięki długiemu ramieniu załadowczemu możliwa jest precyzyjna praca przy wysokiej krawędzi załadunku Ekonomiczna i wytrzymała idealny model bazowy w tej klasie. Opłacalny multitalent do codziennych zadań z zachowaniem najwyższej wydajności. WL44 WL54 Pojemność łyżki (m 3 ) 0,8 * 1,0 ** Ciężar roboczy (kg) Moc silnika (kw) 35,7 55,4 * 1,3 t/m³ gęstości nasypowej ** 1,6 t/m³ gęstości nasypowej Wyjątkowa w każdym obszarze zastosowania na placu budowy. Kinematyka równoległa umożliwia dobrą siłę skrawania i idealne prowadzenie równoległe wideł. Sprawdza się w codziennym zastosowaniu: model WL34 przewozi ciężkie ładunki również na nierównym terenie. Komfort dla kierowcy: siedzenie i podłokietniki można ustawiać indywidualnie. Kinematyka Z umożliwia wysoką siłę odspajania, zapewniając silną pracę

8 WL38 WL38 WL52 WL52 WL38 jest nie tylko wydajna i kompaktowa, ale również dysponuje kinematyką równoległą. Dzięki temu korzysta się z wysokich sił wyrywających przy jednocześnie doskonałym prowadzeniu równoległym. Umożliwia to jeszcze szybsze i skuteczniejsze przeładowanie materiału. Bardzo kompaktowa konstrukcja Idealne połączenie kinematyki P i Z Różnorodność opcji hydraulicznych umożliwia zastosowanie rozmaitego osprzętu Pojemność łyżki (m 3 ) 0,6 * Ciężar roboczy (kg) Moc silnika (kw) 36,3 * 1,8 t/m³ gęstości nasypowej Przy dużej ilości materiałów maszyna i operator są jednakowo obciążeni. Model WL52 jest idealnie skonstruowany do wielu cykli ładowania. A funkcje zwiększające komfort chronią operatora podczas długiego dnia pracy. Ogromna wydajność Bardzo duże siły wyrywające dzięki dużemu rozmiarowi siłownika przechyłu Hydrauliczne sterowanie joystickiem, zapewniające niemęczącą pracę Dwa rodzaje kabiny o różnej wysokości Pojemność łyżki (m 3 ) 0,8 * Ciężar roboczy (kg) Moc silnika (kw) 55,4 * 1,6 t/m³ gęstości nasypowej Poziom emisji spalin IIIA lub IIIB: do wyboru ogółem trzy wersje silników o dużej liczbie KM. Zwrotne i silne urządzenie duża moc do każdego zadania. Łatwe ładowanie także przy wysokich ścianach bocznych dzięki ramieniu załadowczemu z większą wysokością skoku. Doskonałe wyposażenie do zastosowania zimą: WL38 z pługiem śnieżnym V i rozsiewaczem drogowym. z zębami odspajającymi do ciężkiej pracy. Do wyboru duża kabina o najlepszej widoczności

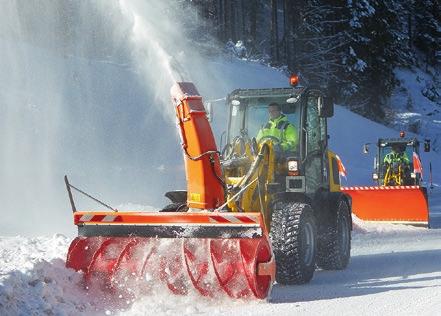

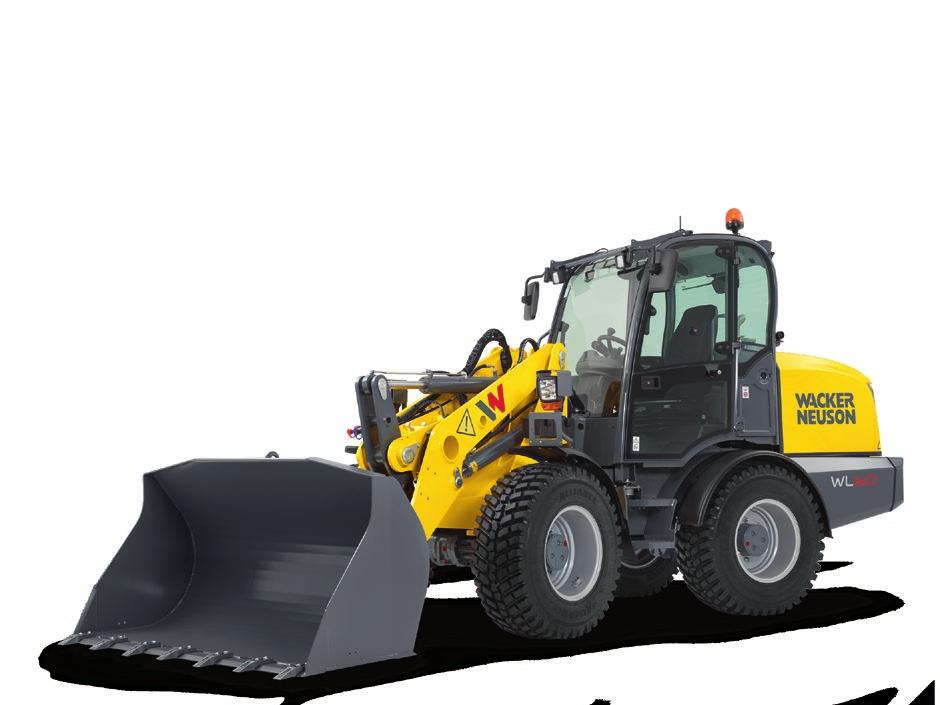

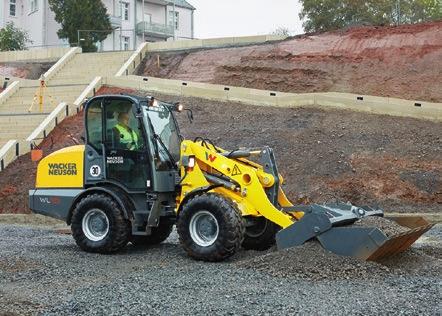

9 WL60, WL70 Ładowarki kołowe muszą nie tylko wyróżniać się pod względem wydajności, lecz także zużycia i komfortu obsługi. Innowacyjne rozwiązania sprawiają, że modele WL60 i WL70 są wzorcowymi modelami w swojej klasie. Dzięki technologii silnika nadają się idealnie do pracy w mieście: - Trzy silniki Perkins do wyboru, z systemem SCR lub bez niego (selektywna redukcja katalityczna) - Wariant 55 kw odpowiada normie emisji spalin IIIB - Warianty 75 i 90 kw odpowiadają normie emisji spalin IV. Dalsze oczyszczanie za pomocą DOC (katalizatora oksydacyjnego) i kat. SCR Opcjonalny pakiet zaworów Flow-Sharing do jednoczesnej obsługi wielu funkcji roboczych, jak podnoszenie, rolowanie oraz dodatkowe obwody sterowania w celu większej oszczędności czasu i zwiększenia produktywności Solidna konstrukcja ramienia załadowczego o najwyższej wysokości skoku w swojej klasie Do wyboru hydraulika 150 l/min Load Sensing: dla zwiększonego komfortu obsługi oraz zmniejszonego zużycia paliwa Na żądanie do dwóch funkcji elektrycznych do obsługi urządzeń dodatkowych, sterowanych za pomocą joysticka 3,5-calowy kolorowy wyświetlacz z wieloma funkcjami i przejrzystymi lampkami kontrolnymi Jog-Dial: wygodna regulacja ilości ilości przepływu oleju zapewnia precyzyjną pracę z urządzeniami dodatkowymi Wariant 40 km/h zapewniają większe silniki jezdne z wyższym momentem obrotowym Do wyboru silniki o różnej mocy: 75/90 kw Z pojemnością łyżki 1,1 m³ nadaje się również do ciężkich zastosowań. WL60 WL70 Pojemność łyżki (m 3 ) 1,0 * 1,1 ** Ciężar roboczy (kg) Moc silnika (kw) * 1,6 t/m³ gęstości nasypowej ** 1,8 t/m³ gęstości nasypowej Wydajna hydraulika: do zastosowania z pługiem wirnikowym do śniegu. Bezpośrednio na joysticku: proporcjonalne sterowanie 3 sekcją hydrauliczną i opcjonalne sterowanie 4 sekcją hydrauliczną. Wyższa stabilność dzięki optymalnie rozłożonemu ciężarowi. Z łyżką 4w1 przy pomocy sterowania proporcjonalnego materiał jest optymalnie pobierany i równomiernie rozprowadzany

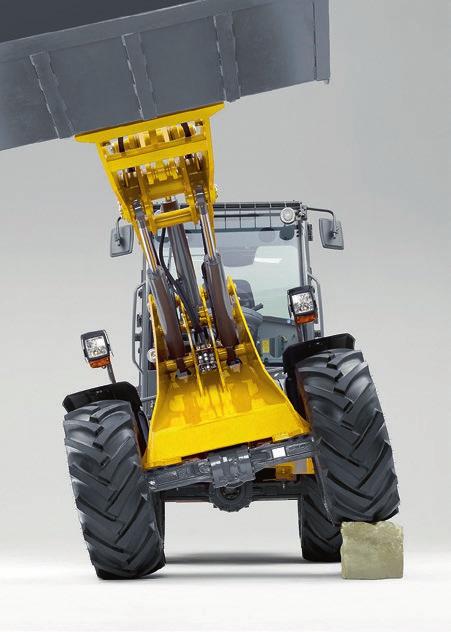

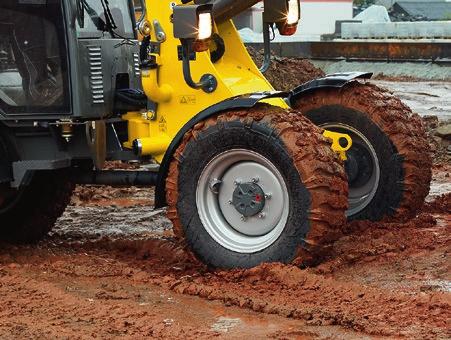

10 Wahadłowy układ kierowniczy W wahadłowy układ kierowniczy wyposażone są wszystkie ładowarki kołowe Wacker Neuson. Blokada mechanizmu różnicowego W blokadę mechanizmów różnicowych wyposażone są wszystkie ładowarki kołowe Wacker Neuson. Wąskie zakręty, małe wzniesienia każdy plac budowy jest inny. Aby bezpiecznie dowieźć transportowany materiał do celu, ważne jest funkcjonowanie wahadłowego układu kierowniczego. Zapewnia możliwie największą stabilność i zwrotność. Dzięki temu można pracować skutecznie i bezpiecznie także wtedy, gdy dostępne jest niewiele miejsca. Niezawodną pracę także na trudnym podłożu umożliwia 100%, załączana, blokada mechanizmu różnicowego. Wynik: maksymalna siła uciągu i świetny kontakt z podłożem. W zwykłym trybie jazdy blokada nie jest włączona. To chroni nawierzchnię, po której przejeżdża maszyna oraz zabezpiecza opony przed niepotrzebnym zużyciem. Wahadłowy układ kierowniczy umożliwia kąt zgięcia. Maksymalna trakcja: wszystkie koła mają kontakt z podłożem. Według zapotrzebowania można łatwo przełączyć blokadę mechanizmów różnicowych. Na obydwu osiach blokada mechanizmu różnicowego zapewnia dobrą trakcję. Dwa siłowniki podnoszenia Wszystkie ładowarki kołowe Wacker Neuson są wyposażone w 2 siłowniki podnoszenia. Pedał hamowania impulsowego W pedał hamowania impulsowego wyposażone są wszystkie łaowarki kołowe Wacker Neuson. Aby zapewnić jeszcze większą stabilność urządzenia załadowczego, wszystkie ładowarki kołowe Wacker Neuson wyposażone są w dwa siłowniki podnoszenia. W ten sposób siła hydrauliki jest optymalnie rozdzielana na ramię załadowcze. Pełna moc dla układu hydraulicznego i jednocześnie zmniejszenie prędkości jazdy: aby to osiągnąć, w ładowarkach kołowych Wacker Neuson potrzebny jest tylko jeden pedał. Za pomocą pedału hamowania impulsowego można regulować zarówno mechaniczne, jak i hydrauliczne hamowanie ( impulsowanie ). Zalety widoczne są jak na dłoni: mniejsze zużycie hamulca roboczego oraz optymalne rozłożenie wydajności silnika. Ramię załadowcze z dwoma siłownikami podnoszenia Pedał hamulca i regulacji siły: moc silnika tam, gdzie jest potrzebna. Brak nacisku na pedał hamowania impulsowego: pełna moc do napędu jezdnego. Lekko naciśnięty pedał hamowania impulsowego: zmniejszanie prędkości, więcej mocy w hydraulice roboczej. Mocniej naciśnięty pedał hamowania impulsowego: dalsze zmniejszanie prędkości, jeszcze więcej mocy w hydraulice roboczej. W pełni naciśnięty pedał hamowania impulsowego: ładowarka kołowa zatrzymuje się, pełna moc w hydraulice roboczej

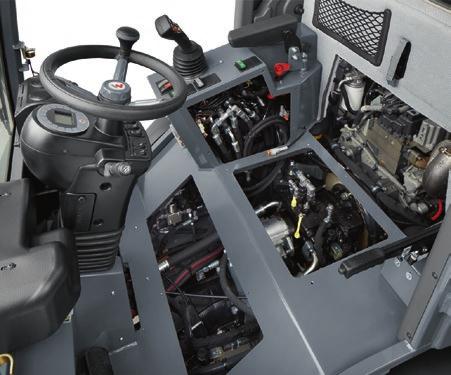

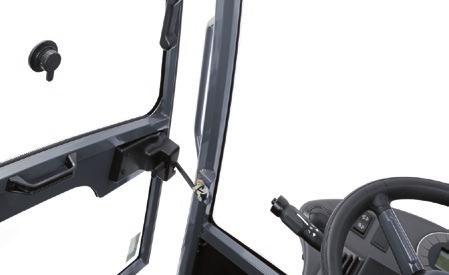

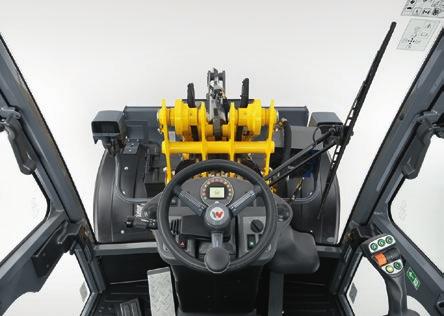

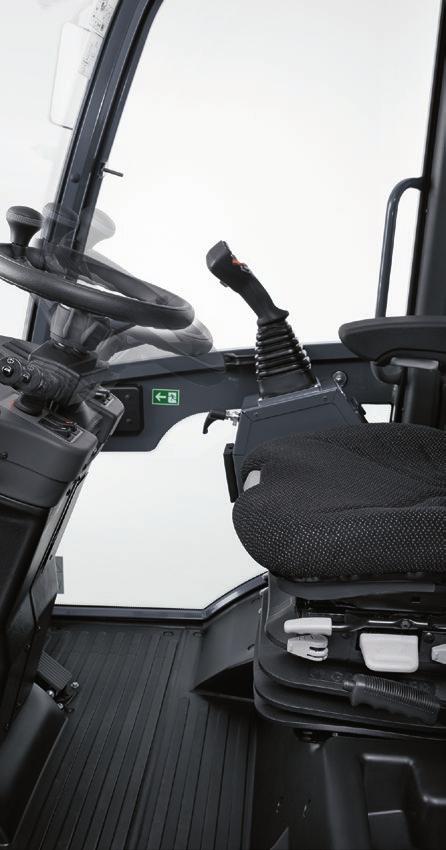

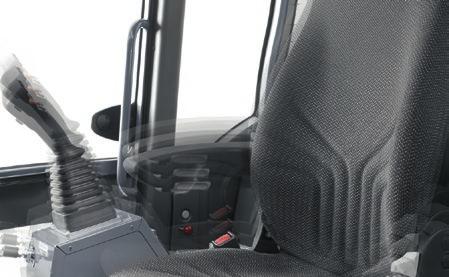

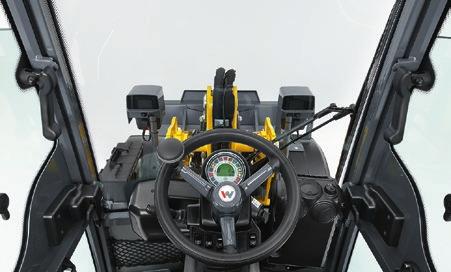

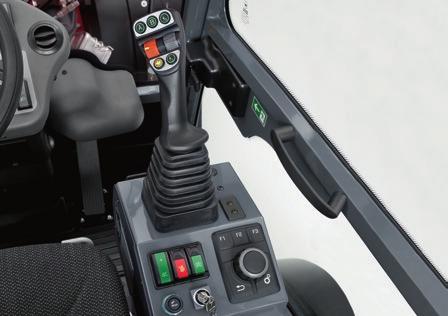

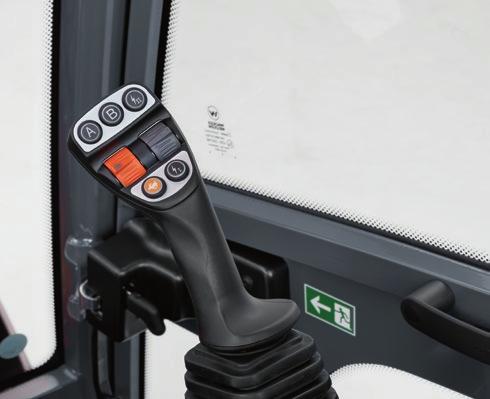

11 Komfort kabiny Joystick wielofunkcyjny do bezpiecznej obsługi. Stanowisko operatora Wygoda i duża ergonomia w kabinie umożliwiają operatorowi niemęczącą i produktywną pracę przez wiele godzin. Dzięki temu przestronne kabiny mają na przykład najlepszą amortyzację drgań. W zależności od modelu dalsze inteligentne funkcje można obsługiwać bezpośrednio za pomocą joysticka. W ten sposób operator ma zawsze wszystko w jednym ręku. Różne stanowiska operatora ładowarek kołowych marki Wacker Neuson są idealnie przystosowane do wymagań codziennej pracy na placu budowy i spełniają wysokie standardy bezpieczeństwa. Kabina Ochrona ROPS (Roll Over Protective Structure) Ochrona FOPS (Falling Object Protective Structure) Stały bezpieczny dach operatora Wygodna praca: regulowane koło kierownicy i amortyzowany fotel komfortowy (opc.). Regulowana konsola joysticka na fotelu operatora, która jest również amortyzowana. Dobry widok pod kątem 360 i zawsze dobra widoczność osprzętu. Składany bezpieczny dach operatora: EPS (Easy Protection System) dla modeli WL20, WL20e, WL25 oraz WL28. Przyjemne warunki pracy dzięki wentylacji szczelinowej, dobrej cyrkulacji powietrza i opcjonalnej klimatyzacji. Hydraulicznie opuszczany bezpieczny dach operatora: EPS Plus (Easy Protection System Plus) dla modeli WL20 oraz WL20e

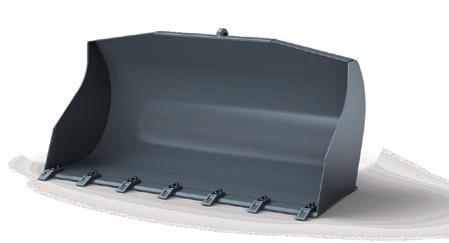

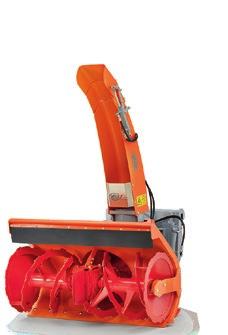

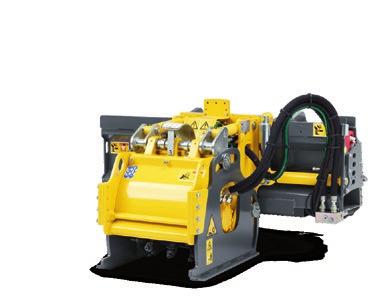

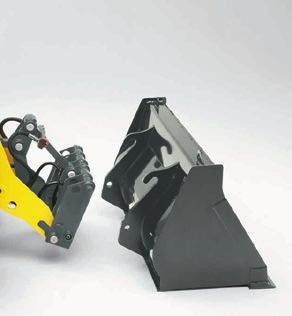

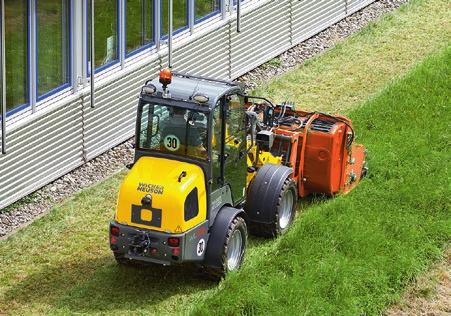

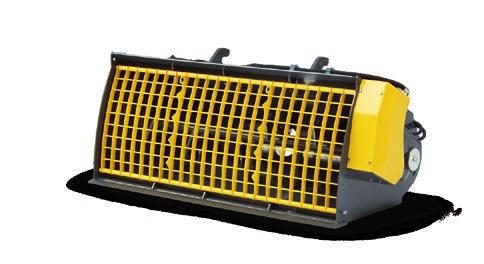

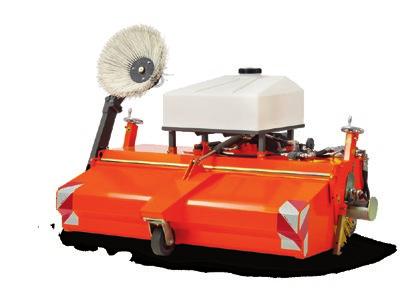

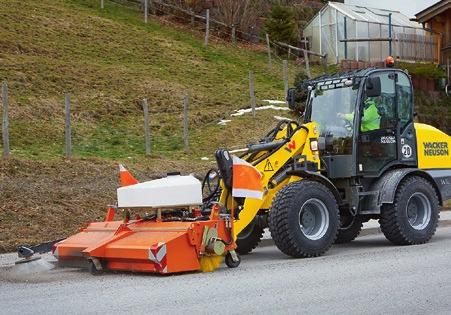

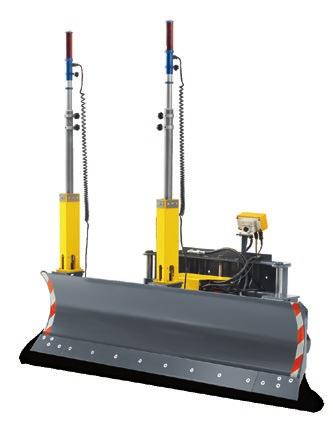

12 Asortyment do ładowarek kołowych (wybór) Urządzenia dodatkowe Zadania dla ładowarek kołowych są różnorodne, podobnie jak osprzęt dodatkowy marki Wacker Neuson. Dzięki naszemu obszernemu i przemyślanemu asortymentowi z każdego modelu można zrobić uniwesalny nośnik osprzętu. A dzięki hydraulicznemu systemowi szybkiej wymiany osprzęt można wymienić, siedząc wygodnie w fotelu operatora. Łyżka 4-w-1 (z zębami) Łyżka do materiałów lekkich Łyżka boczna Łyżka z sitem Widły do palet Widły do palet (składane) Frezarki do pniaków Mulczer Pług śnieżny Łyżka wyrównująca Łyżka z chwytakiem Łyżka do kamieni Dla ka ż dej ma odpow szyny ied o s p r zę n i t Dokładne specyfikacje i dostępność osprzętu są różne w zależności od modelu i kraju. Handlowiec Wacker Neuson z przyjemnością udzieli Państwu pomocy. Widły do palet Urządzenie do (regulowane hydraulicznie) wyrównywania podłoża Pług śnieżny V Chwytak doniczek Rozsiewacz drogowy (110 l, 170 l, 300 l) Więcej o naszym osprzęcie można przeczytać tutaj: Zamiatarka Skuteczna pielęgnacja zieleni: kosiarka ze skrzynią zbiorczą. 22 Specjalnie zaprojektowana do wymagań podczas prac służb drogowych i zimowych: zamiatarka z modułem bocznym. Kosiarka ze skrzynią zbiorczą Hydrauliczna wymiana osprzętu bezpośrednio z fotela operatora. Świder ziemny Niezawodna również przy dużych obciążeniach: widły do palet z regulacją szerokości. 23

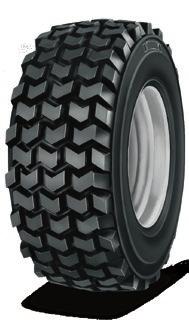

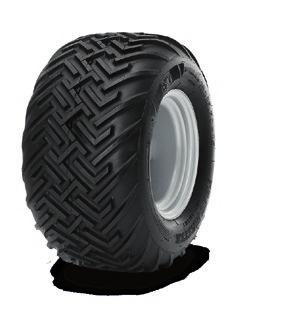

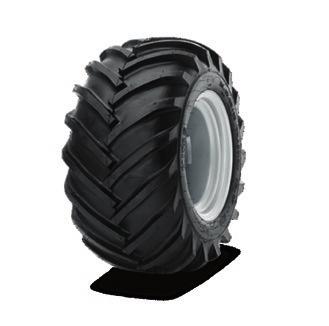

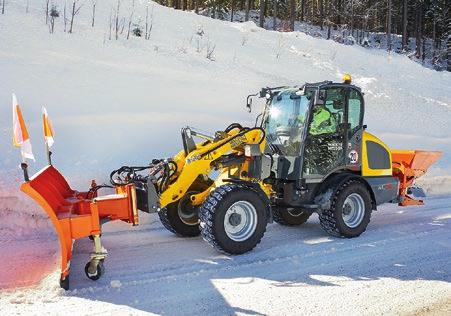

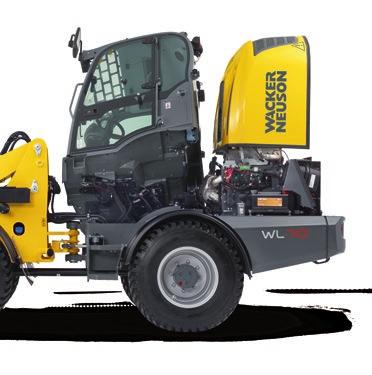

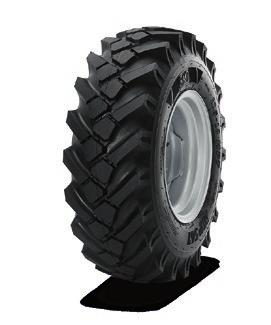

13 Ogumienie Odpowiednie ogumienie ładowarek kołowych odgrywa ważną rolę w konkretnym zastosowaniu. Jeśli opony są optymalnie dostosowane do podłożona i obszaru zastosowania, wszystko przebiega idealnie. Dostępnych jest pięć profili. Opcjonalne funkcje hydrauliki Ładowarka kołowa marki Wacker Neuson powinna posiadać jak najwięcej funkcji i o każdej porze roku być optymalnie wykorzystana. Można tu ustawić wydajną hydraulikę oraz przemyślane funkcje. Oto niektóre z opcji maszyn Wacker Neuson: Długi okres eksploatacji Także w szczegółach można polegać na najlepszej jakości. Wysoka odporność materiału ramienia załadowczego zapewnia niezawodną stabilność. Poza tym warstwa proszkowa sprawia, że ramię załadowcze jest wytrzymałe na uszkodzenia mechaniczne i korozję. Wybór profili dla ładowarek kołowych System stabilizacji jazdy: ma to sens, kiedy przy większej prędkości i/lub na nierównym terenie transportowane są ciężkie ładunki. Konserwacja Profil RP (trawa) Dzięki dużej powierzchni styku chroni podłoże podczas jazdy Nadaje się do zastosowania na trawnikach Profil przemysłowy AS (traktor) Ze szpiczastymi lamelkami Do tłustych i silnie zanieczyszczonych nawierzchni Profil EM (ruch gleby) Równolegle biegnące lamelki Duża powierzchnia przylegania do podłoża umożliwiająca dobre przenoszenie siły ciągu i bardzo spokojny bieg maszyny na drogach Do luźnego podłoża, takiego jak piasek, żwir lub tłuczeń Profil MPT (przemysł) Bardzo szeroki zakres zastosowań Dobra trakcja na nierównym terenie Umożliwia szybkie przejeżdżanie przez ulice Profil Multiuse Do całorocznego zastosowania na różnych powierzchniach i do różnych warunków klimatycznych Latem wysoka trakcja na luźnym podłożu Zimą dobra stabilność na śniegu i śliskiej jezdni SureTrax Duża powierzchnia przylegania do podłoża Wysoka nośność Nadaje się idealnie do mocowanych i innych twardych powierzchni Z systemem stabilizacji jazdy Bez systemu stabilizacji jazdy Highflow: niniejsza funkcja sprawdza się idealnie, kiedy w grę wchodzi osprzęt, który wymaga większej wydajności hydraulicznej. Dzięki temu bez problemu można obsługiwać frezarkę do asfaltu lub pług wirnikowy do śniegu. Swobodny dostęp serwisowy do hydrauliki, silnika i filtra powietrza: w zależności od modelu dzięki bocznie odchylanemu stanowisku operatora oraz innym lekko otwieranym klapom serwisowym potrzebnych jest tylko kilka ruchów. Szybka konserwacja skraca czas przestoju, co umożliwia oszczędność pieniędzy. 3. obwód sterowniczy (elektryczny, proporcjonalny, szeregowy): podczas obsługi osprzętu hydraulicznego opcja ta umożliwia jednoczesne wykorzystanie hydrauliki roboczej. W ten sposób prace przebiegają skuteczniej i wygodniej. Złącze hydrauliczne z tyłu: sprawdza się, kiedy ładowarka kołowa jest wykorzystywana do prac zimowych. W ten sposób z przodu można zamocować pług śnieżny a z tyłu rozsiewacz soli. Odchylane stanowisko operatora dostępne jest dla modeli WL20, WL25, WL28, WL32, WL38, WL52, WL60 oraz WL70 Działa z przodu i z tyłu dzięki złączu hydraulicznemu również z tyłu. Dokładne specyfikacje i dostępność opon są różne w zależności od modelu i kraju. Handlowiec Wacker Neuson z przyjemnością udzieli Państwu pomocy. 24 Łatwe do otwarcia klapy serwisowe posiadają modele WL34, WL44 oraz WL54. 25

14 Wymiary WYMIARY WL20e WL20 WL25 WL28 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 27 x EM ET-5 27 x EM ET EM ET EM ET EM ET0 12.0/75-18 MPT ET-30 15/55-18 EM ET MPT ET0 405/70-18EM ET MPT ET0 405/70-18 EM ET0 405/70-18 EM ET0 Wypełnienie opon wodą z przodu 1 150, 0,2 m , 0,2 m , 0,27 m , 0,45 m³ 1 400, 0,45 m , 0,6 m , 0,6 m , 0,8 m , 0,75 m , 1,0 m , 1,0 m³ 2 100, 1,1 m³ JEDNOSTKA Ogumienie standardowe ŁADOWARKI KOŁOWE Łyżka standardowa A Długość całkowita B Długość całkowita bez łyżki C Od środka osi do wysokości sworznia obrotu łyżki D Rozstaw osi E Odległość tyłu nadwozia od tylnej osi F Wysokość (min./maks.) * * / 2 348* / 2 335* / 2 548* / / 2 543* / 2 672* / 2 532* H Wysokość fotela nad ziemią J Całkowita wysokość robocza K Maks. wysokość sworznia obrotu łyżki L Wysokość załadunku M Maks. wysokość wysypu, krawędź łyżki N Zasięg wysypu przy M O Głębokość kopania ,5 P Szerokość całkowita (1 415) Q Rozstaw kół (1125) S Prześwit pojazdu T Maksymalny promień na zewnątrz U Promień na krawędzi zewnętrznej V Wewnętrzny promień skrętu W Kąt zgięcia stopnie X Kąt odchylenia łyżki w tył przy maks. wysokości skoku stopnie Y Maks. kąt wysypu stopnie Z Kąt odchylenia łyżki w tył na podłożu stopnie * Zależy od stanowiska operatora (kabina, bezpieczny dach operatora stały, bezpieczny dach operatora składany) W X Y J N K L M V F H Z O S C E D B U T Q P A 26 27

15 Wyposażenie seryjne i opcjonalne ŁADOWARKI KOŁOWE SILNIK WL 20e WL20 WL25 WL28 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 Perkins 403D-11 17,9 kw Perkins 403D-15 23,4 kw Perkins 404D-15 24,6 kw Perkins 404D-22 35,7 kw Perkins 404D-22 36,3 kw Perkins 404F-22T 44,7 kw Deutz TCD 2.9 L4 55,4 kw Deutz TCD 2.9 L4 55,4 kw DPF Perkins 854F-E34TA 55.4 kw DPF Perkins 854F-E34TA 75 kw SCR Perkins 854F-E34TA 90 kw SCR Akumulator/silnik elektryczny układu jezdnego OŚWIETLENIE Światło błyskowe Reflektory robocze, 2 przednie, 2 tylne; WL20 (1 tylny) Reflektory robocze LED, 2 przednie, 2 tylne; WL20 (1 tylny) ELEKTRONIKA Gniazdo przednie, 3-polowe Gniazdo przednie, 7-polowe Gniazdo tylne, 7-polowe Gniazdo z przodu, ze sterowaniem za pomocą joysticka Gniazdo tylne, 3-polowe HYDRAULIKA PRZEDNIA Bezciśnieniowy powrót oleju hydraulicznego z dodatkowego obwodu zasilającego osprzęty robocze 3. obwód sterowniczy, z przodu DN10 3. obwód sterowniczy, z przodu DN12 3. obwód sterowniczy Komfort 4. obwód sterowniczy Komfort 3. obwód sterowniczy, elektr. proporcjonalny 4. obwód sterowniczy, równoległy 4. obwód sterowniczy, sterowany proporcjonalnie Hydraulika robocza, duża pompa (w zależności od modelu od 58,5 l i 103 l) Highflow single action Highflow double action 150 l; czujniki obciążenia Load- Sensing 3./4. obwód Flowsharing ŁADOWARKI KOŁOWE HYDRAULIKA TYLNA Złącze hydrauliczne z tyłu, o pojedynczym działaniu Złącze hydrauliczne z tyłu, o podwójnym działaniu Złącze hydrauliczne z tyłu, zawór elektryczny Bezciśnieniowy powrót oleju z tyłu Złącze hydrauliczne z tyłu, dodatkowe, o pojedynczym działaniu Złącze hydrauliczne z tyłu, dodatkowe, o podwójnym działaniu STANOWISKO OPERATORA Składany bezpieczny dach operatora (EPS) WL 20e WL20 WL25 WL28 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 Hydraulicznie opuszczany bezpieczny dach operatora (EPS Plus) Bezpieczny dach operatora, niski Bezpieczny dach operatora, wysoki Niska kabina Wysoka kabina Wysoka kabina Komfort Wysoka kabina komfortowa jednodrzwiowa INNE Klimatyzacja System stabilizacji jazdy Układ centralnego smarowania Gaz ręczny * Ręczne hamowanie impulsowe Wstępne ogrzewanie silnika 230 V Zezwolenie na stosowanie jako maszynę ciągnącą (Niemcy) ** Niskie podwozie przednie Standard Opcja Niedostępna * Niedostępne z silnikiem TCD2.9DPF ** Aby uzyskać informacje o innych krajach, prosimy o kontakt z firmą Wacker Neuson

16 Parametry techniczne WL 20e WL20 WL25 WL28 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 ŁADOWARKI KOŁOWE SILNIK JEDNOSTKA Producent Perkins Perkins Perkins Perkins Perkins Perkins / Deutz Perkins / Deutz Deutz Deutz Perkins Perkins Maks. wydajność silnika (opcjonalnie) kw 17,9 (23,4) 24,6 35,7 36,3 (44,7) 35,7 36,3 / 44,7 / 55,4 35,7 / 44,7 / 55,4 55,4 55, (75 / 90) 55.4 (90) Maks. wydajność silnika (opcjonalnie) KM 24 (32) (60) / 60 / (102 / 122) 75 (122) przy maks. liczbie obrotów (opcjonalnie) obr./min (2 600) / / / / Pojemność skokowa (opcjonalnie) cm (1 496) / / CIĘŻAR JEDNOSTKA Ciężar roboczy FSD/kabina kg / * / * / * / ** Siła odspajania (według ISO ) dan Pojemność łyżki m 3 0,2 0,2 0,35 0,42 0,45 0,6 0,6 0,8 0,8 1,0 1,0 1,1 Ciężar wywracający łyżki (zgodnie z ISO EN474-3) Pomost podnośnika poziomy maszyna wyprostowana Ciężar wywracający łyżki (zgodnie z ISO EN474-3) Pomost podnośnika poziomy maszyna pochylona Ciężar wywracający wideł do palet (zgodnie z ISO EN474-3) Pomost podnośnika poziomy maszyna wyprostowana Ciężar wywracający wideł do palet (zgodnie z ISO EN474-3) Pomost podnośnika poziomy maszyna pochylona Stanowisko operatora (opcjonalnie) kg / * / * / * / * / ** / * / * kg / * / * / * / * / ** / 2 577* / * kg / 970 * / * / * / * / ** / * / * kg / 866 * 975 / * / * / * / ** / * / * FSD (EPS Plus, EPS, kabina) FSD (EPS Plus, EPS, kabina) FSD (EPS, kabina) FSD (EPS, kabina) FSD (kabina) FSD (kabina) Kabina FSD (kabina) Kabina FSD (kabina) Kabina Kabina Prędkość pojazdu (opcjonalnie) km/h (30) 0 20 (30) 0 20 (28) 0 20 (28) 0 20 (28) 0 20 (28) 0 20 (30) 0 20 (30) 0 20 (30) 0 20 (30 / 40) 0 20 (30 / 40) Pojemność zbiornika paliwa l Pojemność zbiornika oleju hydraulicznego l 18, UKŁAD HYDRAULICZNY JEDNOSTKA Hydrauliczny układ jezdny ciśnienie robocze (opcjonalnie) bar 330 (450) Hydraulika robocza Wydajność pompy (opcjonalnie) l/min 32 30,8 (36,4) 45 49,4 56 (63 100) (63 116) 58,5 / 70 / 64 73,6 (83 116) (115 / 150) 100 (115 / 150) Hydraulika robocza Ciśnienie robocze bar NAPĘD JEDNOSTKA Rodzaj napędu/silnik trakcyjny elektrycznie hydrostatyczny hydrostatyczny hydrostatyczny hydrostatyczny przez wał przegubowy przez wał przegubowy przez wał przegubowy przez wał przegubowy przez wał przegubowy hydrostatyczny przez wał przegubowy hydrostatyczny przez wał przegubowy hydrostatyczny przez wał przegubowy hydrostatyczny przez wał przegubowy hydrostatyczny przez wał przegubowy hydrostatyczny przez wał przegubowy hydrostatyczny przez wał przegubowy WARTOŚCI EMISJI HAŁASU JEDNOSTKA Średni poziom mocy akustycznej LwA db (A) 91,8 98,4 100,1 / 99,7 99,9 99,8 99,5 99,3 100,2 100,3 100, Gwarantowany poziom mocy akustycznej LwA db (A) Podany poziom ciśnienia akustycznego LpA db (A) / * Wartości z kabiną i opcjonalnym wyposażeniem ** Wartości z opcjonalnym silnikiem Deutz AKUMULATOR JEDNOSTKA WL20e Akumulator standardowy WL20e Opcjonalny akumulator Napięcie akumulatora V Pojemność znamionowa K5 Ah Ciężar akumulatora (± 5%) kg Czas ładowania h 8 6 Czas pracy przy nieustannym zastosowaniu z przeładowaniem ciężkiego materiału, nieustanna eksploatacja h 1,5 * 2,1 * Czas pracy przy zwykłych czynnościach, nieustanna eksploatacja h 2 3,5 * 2,8 4,5 * * Okres eksploatacji akumulatora w dużym stopniu zależy od danych warunków zastosowania w trakcie pracy oraz sposobu jazdy. Może to spowodować, że będzie można osiągnąć także dłuższy czas pracy. W ekstremalnych przypadkach podane czasy pracy mogą zostać przekroczone. Eksploatacja z przerwami (np. 30 minut jazdy, 30 min przestoju) wydłuża czas pracy akumulatora. Program produktów marki Wacker Neuson obejmuje ponad 300 różnych grup produktów w najróżniejszych wariantach. Wybór różnych opcji może wpłynąć odpowiednio na zmianę danych produktów. Przedstawione produkty Wacker Neuson stanowią wyłącznie przykłady i jako takie podlegają regularnym zmianom chętnie przedstawimy Państwu odpowiednią ofertę! Powielanie tylko po uzyskaniu pisemnej zgody firmy Wacker Neuson. Wacker Neuson Vertrieb Europa GmbH & Co. KG 30 Czas pracy przy zwykłych czynnościach z przerwami (30 min. jazdy, 30 min. przestoju) h do 4 * do 5 * Silnik napędu jezdnego kw 6,5 6,5 Hydraulika robocza silnika kw

17 Typowy dzień pracy jest pełen wyzwań. Mamy odpowiednie rozwiązania i pomożemy Państwu być zawsze o krok przed konkurencją. W tym celu oferujemy wszystko, czego Państwo potrzebują: Wacker Neuson all it takes! Produkty Technika betonu Zagęszczanie Cięcie i wyburzanie Koparki Ładowarki kołowe Ładowarki teleskopowe Wozidła Agregaty prądotwórcze Oświetlenie Pompy Podgrzewacze Maszyny używane Usługi Części zamienne Finansowanie Naprawa i konserwacja Akademia Wynajem Telematyka Specjaliści ds. betonu *WN.EMEA V05.PL* WN.EMEA V05.PL 02/2017 PL
