Te powody przemawiają za ładowarkami kołowymi marki Wacker Neuson. Funkcje ładowarek kołowych w najmniejszych szczegółach.

Transkrypt

1 Ładowarki kołowe

2 Te powody przemawiają za ładowarkami kołowymi marki Wacker Neuson. Funkcje ładowarek kołowych w najmniejszych szczegółach. 1. Pełna moc dokładnie taka, aby spełnić wymogi użytkownika. Optymalna wydajność to cecha szczególna każdej ładowarki kołowej Wacker Neuson. We wszystkich klasach można zawsze osiągnąć wymaganą moc wraz z najwyższą wydajnością. 2. Pełen asortyment do różnorodnego i całorocznego zastosowania. Ładowarkę kołową marki Wacker Neuson można przy pomocy różnych urządzeń dodatkowych za każdym razem wyposażać do wykonywania nowych zadań: zaczynając od klasycznej łyżki do ziemi, przez widły do palet, aż po liczne specjalistyczne urządzenia dodatkowe dedykowane dla przemysłu budowlanego, recyklingu, zadań komunalnych oraz robót z dziedziny architektury krajobrazu. W ten sposób można uzyskać dokładnie takie uniwersalne urządzenie, jakie jest potrzebne. 3. Pełna ekonomiczność i to pod każdym względem. Wysokiej jakości materiały zapewniające długą żywotność. Oszczędne użycie paliwa. Dobra możliwość manewrowania umożliwiająca szybkie cykle ładowania. Konserwacja, którą wykonuje się błyskawicznie. W firmie Wacker Neuson ekonomiczność zawsze rozumiemy jako ogólną koncepcję. Wacker Neuson all it takes! Oferujemy produkty i usługi, które spełniają wysokie wymagania i nadają się do różnorodnych zastosowań. Wacker Neuson oznacza niezawodność. Dotyczy to oczywiście również całej naszej gamy ładowarek kołowych. Codziennie dajemy z siebie wszystko, aby umożliwić Państwu osiągnięcie sukcesu. Nasze zadania wykonujemy z pasją. Zwrotna nawet w najmniejszym zakamarku Dzięki zastosowaniu wahadłowego układu kierowniczego maszyny są wyjątkowo zwrotne i bardzo sprawne podczas jazdy w terenie. Szczegóły znajdują się na stronie 16. Liczne przyłącza do osprzętu dodatkowego Ładowarkę kołową Wacker Neuson można stosować zgodnie z potrzebami umożliwiają to dopasowane przyłącza hydrauliczne oraz systemy szybkiej wymiany. 100 % przełączana blokada mechanizmów różnicowych Dobra trakcja także na trudnym terenie możliwa jest dzięki 100% blokadzie mechanizmów różnicowych. Więcej informacji na stronie 17. Wygodna konstrukcja kabiny Kabiny naszych ładowarek kołowych oferują dużą wygodę dzięki przestronnej konstrukcji i szczegółom wyposażenia. Więcej informacji na stronie 18. Wacker Neuson wyróżnia oznaczeniem ECO szczególnie ekonomiczne i ekologiczne produkty, w tym także ładowarkę kołową WL20e. Przegląd wszystkich ładowarek kołowych. WL20e WL20 WL25 WL32 WL34 WL38 Pojemność łyżki: 0,2 m 3 > strona 06 0,2 m 3 > strona 08 0,35 m 3 > strona 08 0,45 m 3 > strona 09 0,6 m 3 > strona 10 0,6 m 3 > strona 11 WL44 WL52 WL54 WL60 WL70 Pojemność łyżki: 0,8 m 3 > strona 12 0,8 m 3 > strona 13 1,0 m 3 > strona 12 1,0 m 3 > strona 14 2,0 m 3 > strona

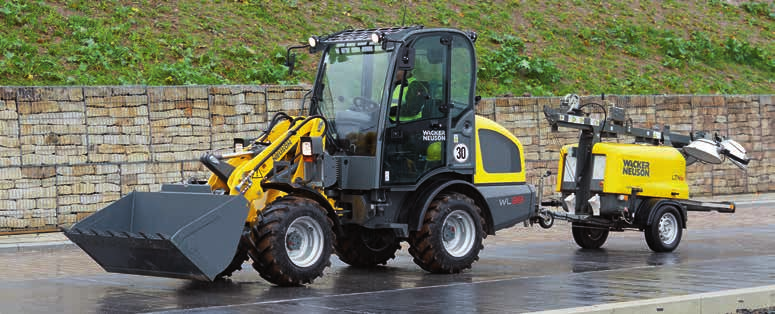

3 Ładowarki kołowe Wacker Neuson oferują rozwiązanie dla każdego zastosowania. Sprzęg holowniczy przyczepy do transportu urządzeń stosowanych na placu budowy, takich jak maszt oświetleniowy. Nabywając ładowarkę kołową marki Wacker Neuson, dodają Państwo do swojego zespołu prawdziwie uniwersalne urządzenie. Dzięki różnym osprzętom dodatkowym urządzenia te sprawdzą się nie tylko we wszystkich rodzajach zastosowania na placu budowy, ale także w wielu innych obszarach i branżach. Zasypywanie łyżką boczną: dobra widoczność z kabiny i wysoka stabilność. Praktyczna w budowie dróg i ulic: WL32 z urządzeniem do wyrównywania podłoża. Wydajna hydraulika: idealna do zastosowania z wydajnymi urządzeniami dodatkowymi, jak zamiatarki, frezarki do asfaltu lub pługi wirnikowe do śniegu. Niezawodna maszyna do przenoszenia ładunku zawsze z dobrą widocznością na transportowany materiał. Dwa stabilne siłowniki podnoszenia umożliwiają bezpieczne podnoszenie ramienia załadowczego

4 WL20e Ładowarka WL20e jest pierwszą w pełni elektrycznie napędzaną ładowarką kołową marki Wacker Neuson. Podobnie jak nasze wszystkie ładowarki kołowe także i ten model wyróżnia się sprawdzonymi właściwościami zastosowania i wysoką wydajnością. Najnowsza technologia i napęd bez emisji spalin sprawiają, że ładowarka jest idealna do zastosowania w obszarach miejskich oraz w zamkniętych pomieszczeniach, np. w szklarniach, garażach lub podczas remontów budynków. W 100 % bez emisji spalin. Napęd akumulatorowy. Wydajność odpowiada ładowarce kołowej WL20 napędzanej silnikiem wysokoprężnym. Osobny silnik elektryczny do napędu jezdnego i hydrauliki roboczej w ten sposób moc pobierana jest według zapotrzebowania, a zużycie energii jest mniejsze Niższy poziom hałasu dla użytkowników i ewentualnych mieszkańców. Niższe koszty serwisu dzięki komponentom wymagających mniej intensywnej konserwacji. 0 % EMISJI Innowacyjna, elektryczna, bez emisji spalin ładowarka kołowa WL20e. Możliwość osiągnięcia do 5 godzin czasu pracy z całkowicie naładowanym akumulatorem w zależności od sposobu zastosowania (więcej na ten temat na stronie 20). Koszty eksploatacji * dla WL20e: O 20% większe koszty inwestycji amortyzują się przy przeciętnej żywotności maszyny po ok godzinach pracy. Koszty eksploatacji * w trakcie życia maszyny 41 % WL20e WL20 * Uwzględnia koszty energii i serwisu oraz wymianę akumulatora przy WL20e po ok cyklach ładowania. WL20e Pojemność łyżki (m 3 ) ** 0,20 Ciężar roboczy (kg) Moc silnika (kw) *** 6,5/9 ** 1,8 t/m³ gęstości nasypowej ** Moc silnika jezdnego S2 (60 min) / moc silnika podnoszenia S3 (15 %) Łatwe ładowanie: wystarczy podłączyć wtyczkę akumulatora do ładowarki. 2 akumulatory do wyboru: czas pracy w zależności od celu zastosowania od 2 do 5 godzin. Zawsze na widoku: stan naładowania akumulatora przedstawiany jest na wyświetlaczu. Ciężar wywracający o 200 kg większy niż w konwencjonalnej maszynie kg 06 07

5 WL20, WL25, WL32 Wąskie miejsca istnieją na praktycznie każdym placu budowy. Ale z ładowarkami kołowymi WL20, WL25 i WL32 można przejechać przez każdy teren. A to dlatego, że są nie tylko bardzo zwrotne, lecz także niezwykle kompaktowe. Kompaktowe wymiary na szerokość i długość. Dobre manewrowanie dzięki niewielkiemu promieniowi skrętu. Wydajne urządzenie hydrauliczne i dopasowana wydajność silnika. Wiele urządzeń dodatkowych umożliwiających wszechstronne zastosowanie Wygodna kabina. Do wyboru różne stanowiska operatora (zob. strona 17). Opcjonalnie: składany dach ochronny eps do bardzo niskich przejazdów. Łatwy transport: dzięki ciężarowi 2,3 t nadaje się do transportu za pomocą przyczepy. WL20 WL25 WL32 Pojemność łyżki (m 3 ) * 0,20 0,35 0,45 Ciężar roboczy (kg) Moc silnika (kw) 17,9 24,6 36,3 * 1,8 t/m³ gęstości nasypowej Kompaktowa i silna: aż do 100 l wydajności hydraulicznej. Idealna na chodnikach: dostępna już od szerokości 960. Całoroczne zastosowanie np. z pługiem śnieżnym zimą. Kompaktowe wymiary idealne, gdy ważny jest każdy centymetr. 2,35 m 08 Szybkie składanie: bezpieczny dach operatora - eps (Easy Protection System). Wjazd do garażu lub budynku: niskie przejazdy nie stanowią przeszkody. 09

6 WL34, WL38 We wszystkich obszarach zastosowania ładowarek kołowych potrzebne jest połączenie wysokiej wydajności i kompaktowych wymiarów. Modele WL34 i WL38 dokładnie to oferują. Bardzo kompaktowa konstrukcja. Idealne połączenie kinematyki P i Z. Transport na samochodach ciężarowych lub w kontenerze dzięki wysokości kabiny poniżej 2,5 m (w modelu WL34). WL34 WL38 Pojemność łyżki (m 3 ) 0,6 * 0,6 ** Ciężar roboczy (kg) Moc silnika (kw) 35,7 36,3 * 0,9 t/m³ gęstości nasypowej ** 1,3 t/m³ gęstości nasypowej Ekonomiczna i wytrzymała idealny model bazowy w tej klasie. Norma emisji spalin klasa 3A lub 3B: do wyboru ogółem trzy wersje silników o dużej liczbie KM. Przewiezie nawet 1,6 t dzięki optymalnemu rozkładowi ciężaru. Łatwe ładowanie także przy 10 wysokich ścianach bocznych dzięki ramieniu załadowczemu o dużej wysokości załadunku. Kinematyka P-Z umożliwia dobrą siłę skrawania i idealne prowadzenie równoległe wideł. 11

7 WL44, WL54 Bez względu na to, jakie zadania pojawią się na placu budowy, można zawsze polegać na modelach WL44 i WL54. Te maszyny są wydajnymi urządzeniami uniwersalnymi, które wykonają każdą pracę. WL52 WL44 WL54 WL52 Pojemność łyżki (m 3 ) * 0,8 1,0 Pojemność łyżki (m 3 ) * 0,8 Ciężar roboczy (kg) Moc silnika (kw) * 1,3 t/m³ gęstości nasypowej , ,4 Przy dużej ilości materiałów maszyna i operator są jednakowo obciążeni. Model WL52 jest idealnie skonstruowany do wielu cykli ładowania, a funkcje zwiększające komfort chronią operatora podczas długiego dnia pracy. Ciężar roboczy (kg) Moc silnika (kw) * 1,6 t/m³ gęstości nasypowej ,4 Oszczędna technologia zapewniająca wysoką produktywność Duże wysokości załadunku Bardzo wytrzymała konstrukcja Wydajna hydraulika z wieloma opcjami, jak np. Highflow Różne moce silnika dla każdego obszaru zastosowania Jednodrzwiowa, komfortowa kabina z drzwiami otwieranymi na 180 oraz szklane okno zapewniające optymalną widoczność przestrzeni roboczej Klimatyzacja opcjonalna Nawet przy wysokiej krawędzi załadunku możliwe jest wysypanie na środku, dzięki długiemu ramieniu załadowczemu Opłacalny multitalent do codziennych zadań przy najwyższej wydajności. Ogromna wydajność Bardzo duże siły zrywające dzięki dużemu rozmiarowi siłownika łyżki Płynne sterowanie joystickiem, zapewniające niemęczącą pracę Dwa rodzaje kabiny o różnej wysokości Zwrotne i silne urządzenie duża moc do każdego zadania. Wyjątkowa w każdym obszarze zastosowania na placu budowy. Kinematyka Z umożliwia wysoką siłę odspajania i duże pojemności łyżek. Łyżka do ziemi z zębami odspajającymi do ciężkiej pracy. Do wyboru duża kabina o najlepszym widoku na osprzęt dodatkowy. Komfort dla kierowcy: Fotel i podłokietniki można 12 ustawiać indywidualnie. 13

8 WL60, WL70 Ładowarki kołowe muszą nie tylko wyróżniać się pod względem wydajności, lecz także zużycia i komfortu obsługi. Innowacyjne rozwiązania sprawiają, że modele WL60 i WL70 są wzorowymi modelami w swojej klasie. WL60 WL70 Pojemność łyżki (m 3 ) * 1,0 2,0 Ciężar roboczy (kg) Moc silnika (kw) * 1,6 t/m³ gęstości nasypowej Idealne do prac w obszarach miejskich dzięki technologii silnika z filtrem cząstek stałych, który spełnia aktualną normę emisji spalin klasy 3B. Opcjonalny pakiet zaworów Flow-Sharing do jednoczesnej obsługi wielu funkcji roboczych, jak podnoszenie, rolowanie oraz dodatkowe obwody sterowania w celu większej oszczędności czasu i zwiększenia produktywności Solidna konstrukcja ramienia załadowczego o najwyższej wysokości załadunku w swojej klasie Do wyboru hydraulika 150 l/min Load Sensing: dla zwiększonego komfortu obsługi oraz zmniejszonego zużycia paliwa Na żądanie do dwóch funkcji elektrycznych do obsługi urządzeń dodatkowych, sterowanych za pomocą joysticka Do wyboru silniki o różnej mocy: 75 / 86 kw. Wysoka stabilność dzięki całkowitemu ciężarowi 7 t. Przy pomocy łyżki 4-w-1 przy pomocy sterowania proporcjonalnego materiał jest optymalnie pobierany i równomiernie rozprowadzany. Bezpośrednio na joysticku: proporcjonalne sterowanie hydrauliczne 14 dla trzeciego i czwartego obwodu sterowniczego. Zawsze stabilna dzięki optymalnemu rozłożeniu ciężaru. 15

9 Wahadłowy układ kierowniczy Wąskie zakręty, małe wzniesienia każdy plac budowy jest inny. Aby bezpiecznie dowieźć transportowany materiał do celu, ważne jest funkcjonowanie wahadłowego układu kierowniczego. Zapewnia możliwie największą stabilność i zwrotność. Dzięki temu można pracować skutecznie i bezpiecznie także wtedy, gdy dostępne jest niewiele miejsca. W wahadłowy układ kierowniczy wyposażone są wszystkie ładowarki kołowe Wacker Neuson. Blokada mechanizmów różnicowych Niezawodną pracę także na trudnym podłożu umożliwia 100 %, załączalna, blokada mechanizmów różnicowych. Rezultat: maksymalna siła uciągowa i świetny kontakt z podłożem. W blokadę mechanizmów różnicowych wyposażone są wszystkie ładowarki kołowe Wacker Neuson. W zwykłym trybie jazdy blokada nie jest włączona. To chroni nawierzchnię, przez którą przejeżdża maszyna oraz zabezpiecza opony przed niepotrzebnym zużyciem. Wahadłowy układ kierowniczy umożliwia kąt skrętu. Maksymalna trakcja: wszystkie koła mają kontakt z podłożem. Według zapotrzebowania można łatwo przełączyć blokadę mechanizmów różnicowych. Na obydwóch osiach blokada mechanizmów różnicowych zapewnia dobrą trakcję. Dwa siłowniki podnoszenia 2 siłowniki podnoszenia mają wszystkie ładowarki kołowe Wacker Neuson. Pedał hamulca i regulacji siły W pedał hamulca i regulacji siły wyposażone są wszystkie ładowarki kołowe Wacker Neuson. Aby zapewnić jeszcze większą stabilność urządzenia załadowczego, wszystkie ładowarki kołowe Wacker Neuson wyposażone są w dwa siłowniki podnoszenia. W ten sposób siła hydrauliki jest optymalnie rozdzielana na ramię załadowcze. Pełna moc dla układu hydraulicznego i jednocześnie zmniejszenie prędkości jazdy: aby to osiągnąć, w ładowarkach kołowych Wacker Neuson potrzebny jest tylko jeden pedał. Za pomocą pedału hamulca i regulacji siły można regulować zarówno mechaniczne, jak i hydrauliczne hamowanie ( inching ). Zalety widoczne są jak na dłoni: mniejsze zużycie hamulca roboczego oraz optymalne rozłożenie wydajności silnika. Ramię załadowcze z dwoma siłownikami podnoszenia Pedał hamulca i regulacji siły: moc silnika tam, gdzie jest potrzebna. Brak nacisku na pedał hamulca i regulacji siły: pełna moc do napędu jezdnego. Lekko naciśnięty pedał hamulca i regulacji siły: zmniejszanie prędkości, więcej mocy w hydraulice roboczej. Mocniej naciśnięty pedał hamulca i regulacji siły: dalsze zmniejszanie prędkości, jeszcze więcej mocy w hydraulice roboczej. W pełni naciśnięty pedał hamulca i regulacji siły: ładowarka kołowa zatrzymuje się, pełna moc w hydraulice roboczej

10 Kabina Joystick wielofunkcyjny do bezpiecznej obsługi. Stanowisko operatora Długa żywotność Wygoda i duża ergonomia w kabinie umożliwiają operatorowi niemęczącą i produktywną pracę przez wiele godzin. Dzięki temu przestronne kabiny mają na przykład najlepszą amortyzację wibracji. W zależności od modelu dostępne są kolejne inteligentne funkcje, np. joystick, za pomocą którego operator może jedną ręką obsługiwać wiele funkcji. Wszystkie trzy stanowiska operatora ładowarek kołowych marki Wacker Neuson są idealnie przystosowane do wymagań codziennej pracy na placu budowy i spełniają wysokie standardy bezpieczeństwa. Ochrona ROPS (Roll Over Protective Structure) Ochrona FOPS (Falling Object Protective Structure) Także w szczegółach można polegać na najlepszej jakości. Wysoka odporność materiału ramienia załadowczego zapewnia niezawodną stabilność. Poza tym warstwa proszkowa sprawia, że ramię załadowcze jest wytrzymałe na działania mechaniczne i korozję. Wygodna praca: amortyzowany fotel komfortowy i regulowana kierownica. Kabina Konserwacja Regulowana konsola joysticka na fotelu operatora, która jest również amortyzowana. Swobodny dostęp serwisowy do hydrauliki, silnika i filtra powietrza: w zależności od modelu dzięki bocznieodchylanemu stanowisku operatoraoraz innym lekko otwieranym klapom serwisowym potrzebnych jest tylko kilka ruchów. Szybka konserwacja skraca czas przestoju, co umożliwia oszczędność pieniędzy. Stały bezpieczny dach operatora Dobry widok pod kątem 360 i zawsze dobra widoczność ładunku. Przyjemne warunki pracy dzięki wentylacji szczelinowej, dobrej cyrkulacji powietrza i opcjonalnej klimatyzacji. Składany dach operatora dla WL20, WL20e i WL25eps eps (Easy Protection System)

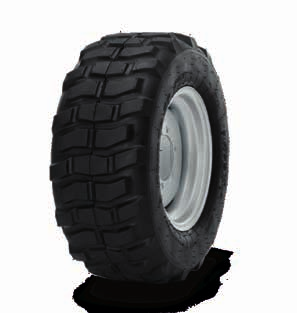

11 Urządzenia dodatkowe Ogumienie Zadania dla ładowarek kołowych są różnorodne, podobnie jak osprzęt dodatkowy marki Wacker Neuson. Dzięki naszemu obszernemu i przemyślanemu asortymentowi z każdego modelu można zrobić uniwersalnie stosowaną maszynę. Dla każdej maszyny pasujący osprzęt dodatkowy Odpowiednie ogumienie ładowarek kołowych odgrywa ważną rolę w konkretnym zastosowaniu. Jeśli opony są optymalnie dostosowane do podłożona i obszaru zastosowania, wszystko przebiega idealnie. Dostępne są cztery profile opon. Wybór profili dla ładowarek kołowych Profil RP (trawa) Dzięki dużej powierzchni styku chroni podłoże podczas jazdy. Nadaje się do zastosowania na trawnikach. Profil przemysłowy AS (traktor) Ze szpiczastymi lamelkami. Do tłustych i silnie zanieczyszczonych nawierzchni. Profil EM (ruch gleby) Równolegle biegnące lamelki. Duża powierzchnia przylegania do podłoża umożliwiająca dobre przenoszenie siły ciągu i bardzo spokojny bieg maszyny na drogach. Do luźnego podłoża, takiego jak piasek, żwir lub tłuczeń. Profil MPT (przemysł) Bardzo szeroki zakres zastosowań. Dobra trakcja na nierównym terenie. Umożliwia szybkie przejeżdżanie przez ulice. Dokładne specyfikacje i dostępność osprzętu dodatkowego są różne w zależności od modelu i kraju. Handlowiec Wacker Neuson z przyjemnością udzieli Państwu pomocy. Dokładne specyfikacje i dostępność opon są różne w zależności od modelu i kraju. Handlowiec Wacker Neuson z przyjemnością udzieli Państwu pomocy. Efektywna praca z odpowiednim osprzętem dodatkowym. Hydrauliczna wymiana osprzętu bezpośrednio z fotela operatora. Niezawodny przejazd nawet po piaszczystym podłożu. Z profilu: oferujemy opony do każdego podłoża np. do żwiru

12 Wymiary WL20e WYMIARY Ogumienie standardowe WL25 WL32 WL34 WL38 WL44 WL52 WL MPT 405/70-18 EM MPT WL60 WL70 JEDNOSTKA Łyżka standardowa ŁADOWARKA KOŁOWA WL20 27 x EM ET-5 27 x EM ET-5 10 x 16.5 EM 10 x 16.5 EM 12.0/75-18 MPT ET-30 15/55-18 EM łyżka do ziemi ,2 m3 łyżka do ziemi ,2 m3 łyżka do ziemi ,35 m3 łyżka do ziemi ,45 m3 łyżka do ziemi ,6 m3 łyżka do ziemi ,6 m3 łyżka do ziemi ,8 m3 405/70-18 EM 405/70-18 EM Wypełnienie wodą z przodu łyżka do ziemi łyżka do ziemi łyżka do ziemi łyżka do ziemi ,75 m3 1,0 m3 0,95 m3 1,1 m3 A długość całkowita B Długość całkowita bez łyżki C Od środka osi do wysokości sworznia obrotu łyżki D Rozstaw osi E Odległość tyłu nadwozia od tylnej osi F Wysokość (min./maks.) * * / 2 348* / 2 335* / 2 548* / / 2 543* H Wysokość fotela nad ziemią J Całkowita wysokość robocza K Maks. wysokość sworznia obrotu łyżki L Wysokość załadunku M Maks. wysokość wysypu, krawędź łyżki N Zasięg wysypu przy M O Głębokość skrawania gruntu ,5 P Szerokość całkowita (1 415) Q Rozstaw kół (1 125) S Prześwit pojazdu T Maksymalny promień na zewnątrz U Promień na krawędzi zewnętrznej V Promień wewnętrzny zawracania W Kąt zgięcia stopnie X Kąt odchylenia łyżki w tył przy maks. wysokości skoku stopnie Y Maks. kąt wysypu stopnie Z Kąt odchylenia łyżki w tył na podłożu stopnie X Y J N K L M F H / 2 672* / 2 532* Z C O D E B A S Q W P V * zależy od stanowiska operatora (bezpieczny dach operatora stały, bezpieczny dach operatora składany, kabina) U 22 T 23

13 Wyposażenie seryjne i opcjonalne WL 20e WL20 WL25 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 WL 20e WL20 WL25 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 ŁADOWARKI KOŁOWE SILNIK Perkins 403D-11 17,9 kw Perkins 403D-15 23,4 kw Perkins 404D-15 24,6 kw Perkins 404D-22 35,7 kw Perkins 404D-22 36,3 kw Perkins 404F-22T 44,7 kw Deutz TCD 2,9 L4 55,4 kw Deutz TCD 2.9 L4 55,4 kw DPF Perkins 854E-E34TA 75 kw Perkins 854E-E34TA 86 kw Akumulator/silnik elektryczny układu jezdnego OŚWIETLENIE Lampa migowa Reflektory, 2 przednie, 2 tylne; WL20 (1 tylny) Reflektory LED, 2 przednie, 2 tylne; WL20 (1 tylny) ELEKTRONIKA Gniazdo z przodu, 3-polowe Gniazdo z przodu, 7-polowe Gniazdo z tyłu, 7-polowe Gniazdo z przodu, ze sterowaniem za pomocą joysticka Gniazdo z tyłu, 3-polowe z dźwignią HYDRAULIKA PRZEDNIA Bezciśnieniowy powrót z przodu 3. Obwód sterowniczy z przodu DN10 3. Obwód sterowniczy z przodu DN12 3. obwód sterowniczy Komfort 4. obwód sterowniczy Komfort 3. obwód sterowniczy, sterowany proporcjonalnie, równoległy 3. obwód sterowniczy, sterowany proporcjonalnie, szeregowy 4. obwód sterowniczy, sterowany proporcjonalnie Pompa hydrauliczna 22,5 ccm Pompa hydrauliczna 25 ccm Pompa hydrauliczna 28 ccm Pompa hydrauliczna 32 ccm Pompa hydrauliczna 36 ccm Pompa hydrauliczna 40 ccm Pompa hydrauliczna 45 ccm Wysoki przepływ jednokierunkowego działania 4. obwód sterowniczy Flow Sharing High Flow EW 100 l hydraulika Load-Sensing High Flow EW 150 l hydraulika Load-Sensing ŁADOWARKI KOŁOWE HYDRAULIKA TYLNA Przyłącze hydrauliczne z tyłu, pojedyncze działanie Przyłącze hydrauliczne z tyłu, o podwójnym działaniu Przyłącze hydrauliczne z tyłu, zawór elektryczny Bezciśnieniowy powrót oleju z tyłu Przyłącze hydrauliczne z tyłu, dodatkowe, pojedyncze Przyłącze hydrauliczne z tyłu, dodatkowe, podwójne STANOWISKO OPERATORA Bezpieczny dach operatora eps (Easy Protection System) z certyfikatem ROPS i FOPS Bezpieczny dach operatora, niski, z certyfikatem ROPS i FOPS Bezpieczny dach operatora, wysoki, z certyfikatem ROPS i FOPS Niska kabina Wysoka kabina Wysoka kabina Komfort Wysoka kabina Komfort jednodrzwiowa INNE Klimatyzacja System stabilizacji jazdy Układ centralnego smarowania Gaz ręczny* Ręczne hamowanie impulsowe Wstępne ogrzewanie silnika 230 V Dopuszczenie do stosowania jako ciągnik D ** * niedostępne z silnikiem TCD2.9DPF ** Aby uzyskać informacje o innych krajach, prosimy o kontakt z firmą Wacker Neuson. 24 Standard Opcja nie dotyczy 25

14 Parametry techniczne WL 20e WL20 WL25 WL32 WL34 WL38 WL44 WL52 WL54 WL60 WL70 SILNIK JEDNOSTKA Producent Perkins Perkins Perkins Perkins Perkins / Deutz Perkins / Deutz Deutz Deutz Perkins Perkins Maks. wydajność silnika (opcjonalnie) kw 17,9 (23,4) 24,6 36,3 (44,7) 35,7 36,3 / 44,7 / 55,4 35,7 / 44,7 / 55,4 55,4 55,4 75 (86) 86 Maks. wydajność silnika (opcjonalnie) KM 24 (32) (60) / 60 / (117) 117 przy maks. liczbie obrotów (opcjonalnie) U/min (2 600) / / / / Pojemność skokowa (opcjonalnie) cm (1 496) / / Silnik jezdny, S2 (60 minut)siła</3 kw 6,5 Silnik podnoszenia, siła S3 (15 %) kw 9 CIĘŻAR JEDNOSTKA Ciężar roboczy FSD/kabina kg / * / * * / ** Siła odspajania (według ISO ) dan ŁADOWARKA KOŁOWA Pojemność łyżki m 3 0,2 0,2 0,35 0,45 0,6 0,6 0,8 0,8 1,0 1,0 2,0 Ciężar wywracający dla łyżki (zgodnie z ISO 14397) Rama ładowarki w kg / * / * / * / ** poziomie/ maszyna wyprostowana Ciężar wywracający dla wideł do palet (zgodnie z ISO 14397) Rama ładowarki w kg / * / * / * / ** poziomie/ maszyna wyprostowana Stanowisko operatora (opcjonalnie) FSD (eps, kabina) FSD (eps, kabina) FSD (eps, kabina) FSD (kabina) FSD (kabina) Kabina FSD (kabina) Kabina FSD (kabina) Kabina Kabina Prędkość pojazdu (opcjonalnie) km/h (30) 0 20 (30) 0 20 (28) 0 20 (28) 0 20 (28) 0 20 (30) 0 20 (30) 0 20 (30) 0 20 (30) 0 20 (30) Pojemność zbiornika paliwa l Pojemność zbiornika oleju hydraulicznego l 18, UKŁAD HYDRAULICZNY JEDNOSTKA Hydrauliczny układ jezdny ciśnienie robocze (opcjonalnie) bar 330 (450) Hydraulika robocza Wydajność pompy (opcjonalnie) l/min 32 30,8 (36,4) (63 100) (63 116) 58,5 / 70 / 64 73,6 (83 116) (150) 100 (150) Ciśnienie robocze w hydraulicznym układzie roboczym bar NAPĘD JEDNOSTKA Rodzaj napędu/silnik trakcyjny WARTOŚCI EMISJI HAŁASU * z kabiną ** wartości z opcjonalnym silnikiem Deutz JEDNOSTKA elektrycznie przez wał przegubowy Średni poziom mocy akustycznej LwA db (A) 91,8 98,4 100,1 / 99,7 99,8 99,5 99,3 100,2 100,3 100, Gwarantowany poziom mocy akustycznej LwA db (A) Podany poziom ciśnienia akustycznego LpA db (A) / JEDNOSTKA WL20e Akumulator standardowy WL20e Opcjonalny akumulator AKUMULATOR Napięcie akumulatora V Pojemność znamionowa K5 Ah Ciężar akumulatora (± 5 %) kg Czas ładowania h 8 6 Czas pracy przy nieustannym zastosowaniu z przeładowaniem ciężkiego materiału, nieustanna eksploatacja h 1,5 * 2,1 * Czas pracy przy zwykłych czynnościach, nieustanna eksploatacja Czas pracy przy zwykłych czynnościach z przerwami (30 min. jazdy, 30 min. przestoju) h 2 3,5 * 2,8 4,5 * h do 4 * do 5 * 26 * Żywotność akumulatora w dużym stopniu zależy od danych warunków zastosowania w trakcie pracy oraz sposobu jazdy. Może to spowodować, że będzie można osiągnąć także dłuższy czas pracy. W ekstremalnych przypadkach podane czas pracy mogą zostać przekroczone. Eksploatacja z przerwami (np. 30 minut jazdy, 30 min przestoju) wydłuża czas pracy akumulatora. 27
