2 TECHNIKA WIDEOSKOPOWA Innowacja jest naszą misją!

3 1 2 STRONA ULTIMATEvision ZESTAW WIDEOSKOPÓW MASTER ULTIMATEvision SONDA Z KAMERĄ MASTER ULTIMATEvision AKCESORIA DO SONDY MASTER ULTIMATEvision ZESTAW WIDEOSKOPÓW SUPERCHARGED ULTIMATEvision SUPERCHARGED SONDA Z KAMERĄ ULTIMATEvision AKCESORIA DO SONDY SUPERCHARGED OGÓLNE AKCESORIA i

4 TECHNIKA WIDEOSKOPOWA Wideoskopy techniczne Zastosowanie wideoskopów przy pracach technicznych zyskało mocno na znaczeniu w ciągu ostatnich lat. I to nie tylko ze względu na profesjonalny wizerunek zakładu stosującego wideoskopy, ale przede wszystkim ze względu na redukcję kosztów świadczenia usług dla przyszłych zleceniodawców. Dodatkową zaletę zastosowania wideoskopów stanowi zdecydowane skrócenie czasu pracy, który do tej pory musiał być poświęcany na wyszukiwanie usterek i problemów. Firma KS Tools oferuje 3 różne modele wideoskopów, które są odpowiednie dla różnych wymogów związanych z danymi urządzeniami lub wyposażeniem. Niezależnie od tego, czy chcesz jedynie przyjrzeć się danej części czy też jednocześnie zachować podgląd w formie obrazu wideo lub zdjęcia, jesteśmy przekonani, że na kolejnych stronach znajdziesz odpowiednie urządzenie dla siebie. Obsługa urządzenia jest bardzo prosta i szczegółowo omówiona w dostarczonych wraz z nim, przejrzystych i zrozumiałych instrukcjach obsługi. W zakresie zastosowanej technologii, to przede wszystkim sondy ustanawiają nowe standardy. Obraz jest nagrywany bezpośrednio przez mini głowicę z kamerą na końcu sondy i przesyłany bez utraty danych, w doskonałej jakości poprzez kabel danych do uchwytu (model bezprzewodowy) lub do urządzenia ręcznego. Także światło jest generowane bezpośrednio na głowicy sondy, gdzie białe, przyciemniane wysokowydajne lampy LED zapewniają optymalne oświetlenie. Wszechstronne możliwości zastosowania np.: Motoryzacja Silniki, skrzynie biegów, zbiorniki, karoserie, deski rozdzielcze, materiały dla rzeczoznawców itp. Lotnictwo Mechanizmy napędowe, turbiny, systemy przewodów itp. Budownictwo Ocena stanu budowlanego, szkód spowodowanych przez wodę itp. Instalacje rurowe Spawy, obecność ciał obcych, przecieki itp. Systemy hydrauliczne Cylindry, przecieki itp. Instalacje grzewczo - chłodnicze Piece, kominki, bojlery, instalacje klimatyzacyjne, systemy ściekowe itp. Zwalczanie szkodników itp. Pszczoły, komary, ptasie gniazda, insekty itp. Policja i Urząd Celny Przemyt towarów, towary kradzione, narkotyki, przeszukania mieszkań, wywiad NOWA FUNKCJA ANTYODBLASKOWA I FUNKCJA FILTRA PRZECIWPYŁOWEGO NA METALOWYM KORPUSIE I LUSTERKU OBRÓT OBRAZU 90 /180 /270 /360 WYSOKA ROZDZIELCZOŚĆ OBRAZU - ZDJĘCIA O DOBRYM KONTRAŚCIE NAWET W ŚRODOWISKU Z MAŁĄ ILOŚCIĄ ŚWIATŁA

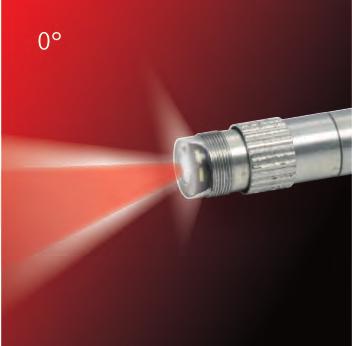

5 TECHNIKA WIDEOSKOPOWA Akcesoria Obudowa ze stali szlachetnej Sondy SUPERCHARGED Złącze śrubowe dla akcesoriów Kamera Nadajnik z ruchomą głowicą sondy i urządzenie do sterowania zdalnego Kronendesign (Ochrona + optymalne czyszczenie) Soczewka LED 150 Obudowa ze stali szlachetnej z gwintem zewnętrznym Szkło szafirowe 6,0 mm Nadajnik z głowicą sondy Format zdjęcia z tradycyjną technologią światłowodu 0 5,5 mm Światłowód Wideoskop Format zdjęcia powierzchni Sondy MASTER r = min. 12 mm 3,9 mm Sonda 90 półgwieździsta spirala (opcja) r = min. 15 mm 4,9 mm Przełączana sonda 0 i 90 półsztywna spirala Sonda 0 półgwieździsta spirala r = min. 15 mm 5,9 mm Sonda 90 półgwieździsta spirala Tuleja magnetyczna Nakładka haczykowa Sonda 150 /0 giętka elastyczna osłona PCV Lusterko nakładane 70 Lusterko nakładane 90 Lusterko nakładane 110 r = min. 15 mm 6,0 mm Sonda 150 /90 giętka elastyczna osłona PCV r = min. 30 mm 18mm 8,5 mm Sonda 0 półgwieździsta spirala

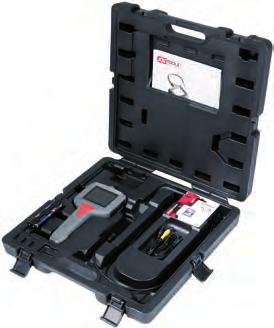

6 ULTIMATEvision ZESTAW WIDEOSKOPÓW MASTER ULTIMATEvision Zestaw wideoskopów MASTER z 90 sondą z przednią kamerą, półsztywna spiralna osłona, 6-części ULTIMATEvision Zestaw wideoskopów MASTER z 90 sondą z przednią kamerą, półsztywna spiralna osłona, 6-części ULTIMATEvision MASTER Zestaw videoskopowy Funkcja blokady kąta patrzenia dzięki wyłącznikowi blokującemu na nadajniku 3 przyciemniane diody Mini-LED przenośny system niezależny od sieci optymalna obsługa dzięki pracom niezależnym od sieci sondy odporne na zaginanie, ponieważ nie zawierają kabla ze światłowodu temperatura robocza od +0 C do +55 C możliwie duży kąt podglądowy dzięki specjalnej kamerze umieszczonej w głowicy sondy opcjonalnie możliwość rozbudowy z innymi sondami doskonała jakość obrazu i filmu wideo możliwość robienia zdjęć w formacie JPEG nagrania wideo w formacie MPEG4 możliwy podgląd na telewizorze z kablem AV wielojęzyczne menu (14 języków) wszechstronne zastosowanie z 4 bateriami AA 2-częściowa obudowa urządzenia podstawowego chroni przed lekkimi uderzeniami z wysokiej jakości wkładką z pianki w trwałej walizce z tworzywa sztucznego Zestaw zawiera: Urządzenie podstawowe Kabel AV 4 GB karta pamięci SD kabel USB zestaw baterii 4xAA wybrana sonda wideoskopowa 3,9 mm ULTIMATEvision Zestaw wideoskopów MASTER z sondą , przełączaną, 6-części 5,5 mm ULTIMATEvision Zestaw wideoskopów MASTER z sondą z kamerą 150 /0, elastyczna osłona PCV, 6-części Specyfikacja techniczna urządzenia ręcznego: Ekran: 3,5" TFT LCD VGA Format wyjściowy: NTSC i PAL Format zapisu obrazu: AVI, JPG (640x480) Nośnik pamięci: karta SD do maks. 2 GB Bateria: 4 x AA Czas pracy: ok. 4 godz. -20 C do +60 C Język: DE, EN, FR, ES, IT, DA, ZH, RU, NL, AR, JA, PL, BG 4,9 mm ULTIMATEvision Zestaw wideoskopów MASTER z 0 sondą z przednią kamerą, półsztywna spiralna osłona, 6-części 6,0 mm ULTIMATEvision Zestaw wideoskopów MASTER z sondą z przednią kamerą 150 /90, elastyczna osłona PCV, 6-części 640 (H) x 480 (V) = pikseli Lusterko nakładane: perspektywa 70 - kąt otwarcia 40 perspektywa 90 - kąt otwarcia 36 perspektywa kąt otwarcia 32 wszystkie 3 ściemniane białe Mini - LED składający się z: ULTIMATEvision Urządzenie podstawowe Karty pamięci SD, 4 GB kabel AV, dł.=1m Kabel do przesyłania danych, USB 30 5,5 mm ,0 mm

7 1 ULTIMATEvision Zestaw wideoskopów MASTER z 0 sondą z przednią kamerą, półsztywna spiralna osłona, 6-części ULTIMATEvision MASTER 90 sonda przedniej kamery - sonda półelastyczna wideoskopów ULTIMATEvision MASTER ULTIMATEvision MASTER 0 sonda przedniej kamery - sonda półelastyczna wideoskopów ULTIMATEvision MASTER półsztywna 8 9 8,5 mm ULTIMATEvision SONDA Z KAMERĄ MASTER ULTIMATEvision Przedłużenie kabla Średnica sondy: 8,5 mm Średnica podłączenia: 16 mm możliwość uniwersalnego stosowania z wszystkimi wideoskopami ULTIMATEvision 0 C do 75 C ,9 90 1, ,9 90 2, ,9 90 3, ULTIMATEvision MASTER Kamera z sondą przełączana, 0 i 90 z 2 pojedynczymi kamerami + 2 oddzielnymi źródłami światła półsztywna powłoka spiralna dodatkowy gwint do montowania akcesoriów (lusterka / haków / magnesu) kompatybilna z wideoskopem ULTIMATEvision MASTER półsztywna 0 C do 75 C ,5 0 1, ,5 0 2, ,5 0 3, ULTIMATEvision MASTER 90 sonda przedniej kamery - sonda półelastyczna wideoskopów ULTIMATEvision MASTER półsztywna półsztywna (H) x 480 (V) = pikseli 0 C do 75 C C do +60 C wszystkie 3 ściemniane białe Mini - LED ,9 0 /90 1, ,5 90 1, , ,9 0 /90 2, ,9 0 /90 3, ,5 90 2, ,5 90 3, i

8 ULTIMATEvision MASTER sonda przedniej kamery 150 /0 - sonda półelastyczna wideoskopów ULTIMATEvision MASTER ULTIMATEvision MASTER 0 sonda przedniej kamery - półgwiazda tulei spiralnej 6 przyciemnianych diod Mini-LED promień gięcia maks. 30 mm Ultimate vision MASTER Zestaw wideoskopów z bębnem na sondę Sonda ze sztywnym przewodem elastyczna głowica sondy pozwalająca na optymalne wygięcie 8 bezstopniowo przyciemnianych, białych Mini-LED przenośny system niezależny od sieci odporna na zsunięcie się, gumowa powłoka głowicy sondy możliwie duży kąt podglądowy dzięki specjalnej kamerze umieszczonej w głowicy sondy doskonała jakość obrazu Zoom cyfrowy 1,5x pozioma funkcja odzwierciedlania obrazu możliwość robienia zdjęć w formacie JPEG nagrania wideo w formacie MPEG4 podgląd na dużym monitorze z kablem AV możliwy przesył danych bezpośrednio przez kabel USB Port SD na kartę pamięci wielojęzyczne menu (14 języków) uniwersalne zastosowanie do rur i studzienek 2-częściowa obudowa chroni przed lekkimi uderzeniami w trwałej walizce z tworzywa sztucznego Zestaw zawiera: Bęben na sondę z kablem doprowadzającym + głowicą kamery Urządzenie podstawowe ULTIMATEvision MASTER 2 GB karty pamięci SD elastyczna tuleja PVC +0 C do +55 C Perspektywa: 0, obrotowa w 2 kierunkach o ,0 150 /0 1, ,0 150 /0 2, ,0 150 /0 3, ULTIMATEvision MASTER sonda przedniej kamery 150 /90 - sonda półelastyczna wideoskopów ULTIMATEvision MASTER półsztywna min. 30 mm +0 C do +50 C do 10" przez Cinch Lusterko nakładane: perspektywa 90 - kąt otwarcia 36 6 przyciemnianych białych Mini-LED 0 ~ 420 LUX / 4 cm ,5 0 1, ,5 0 2, ,5 0 3, Specyfikacja techniczna urządzenia ręcznego: Ekran: 3,5" TFT LCD VGA Format wyjściowy: NTSC i PAL Format zapisu obrazu: AVI, JPG (640x480) Nośnik pamięci: karta SD do maks. 2 GB Akumulator: 4 x AA Czas pracy: ok. 4 godz. -20 C do +60 C Język: DE, EN, FR, ES, IT, DA, ZH, RU, NL, AR, JA, PL, BG Długość: 24,3 mm Ø: 28,0 mm elastyczna tuleja PVC +0 C do +55 C Perspektywa: 90, obrotowa w 2 kierunkach o 150 Kąt otwarcia: przekątna 150,8 10 ~ mm 8 przyciemnianych białych Mini-LED 33 Luks -20 C do +60 C max. 30 mm Zastosowanie: mm - 90 możliwość gięcia do Ø50mm Specyfikacja techniczna bębna z kablem doprowadzającym: Długość: 22,00 m Ø: 6 mm min. 150 mm -10 C do +70 C Klasa ochrony: IP 65 Średnica bębna: 300 mm ,0 150 /90 1, Ultimate vision MASTER Zestaw sztuk wideoskopów z bębnem na sondę 10,60 480

9 1 Aluminiowa prowadnica do kamery rurowej ULTIMATEvision MASTER Tuleja magnetyczna 2 do jednostek z wideoskopem 3 ULTIMATEvision ZESTAW WIDEOSKOPÓW SUPERCHARGED 4 SUPERCHARGED ULTIMATEvision Zestaw wideoskopów ,0 36,0 61 Nakładana szczotka do kamery rurowej do jednostek z wideoskopem do centralnego prowadzenia kamery ,5 2 ULTIMATEvision MASTER Nakładka haczykowa ,5 2 ULTIMATEvision Lusterko nakładane MASTER Funkcja blokady kąta patrzenia dzięki wyłącznikowi blokującemu na nadajniku 3 przyciemniane diody Mini-LED przenośny system niezależny od sieci optymalna obsługa dzięki pracom niezależnym od sieci sondy odporne na zaginanie, ponieważ nie zawierają kabla ze światłowodu temperatura robocza od +0 C do +55 C możliwie duży kąt podglądowy dzięki specjalnej kamerze umieszczonej w głowicy sondy opcjonalnie możliwość rozbudowy z innymi sondami doskonała jakość obrazu i filmu wideo możliwość robienia zdjęć w formacie JPEG nagrania wideo w formacie MPEG4 możliwy podgląd na telewizorze z kablem AV wielojęzyczne menu (14 języków) wszechstronne zastosowanie z 4 bateriami AA 2-częściowa obudowa urządzenia podstawowego chroni przed lekkimi uderzeniami z wysokiej jakości wkładką z pianki w trwałej walizce z tworzywa sztucznego Zestaw zawiera: Urządzenie podstawowe lusterko nakładane kabel AV 4 GB karta pamięci SD kabel USB zestaw baterii 4xAA wybrana sonda , ,0 151 ULTIMATEvision AKCESORIA DO SONDY MASTER 15 ULTIMATEvision MASTER 2 w 1 Tuleja magnetyczna + nakładka haczykowa , Specyfikacja techniczna urządzenia ręcznego: Ekran: Format wyjściowy: 3,5" TFT LCD VGA NTSC i PAL 17 ULTIMATEvision MASTER mocowanie magnetyczne Format zapisu obrazu: Nośnik pamięci: Bateria: Czas pracy: Język: AVI, JPG (640x480) karta SD do maks. 2 GB 4 x AA ok. 4 godz. -20 C do +60 C DE, EN, FR, ES, IT, DA, ZH, RU, NL, AR, JA, PL, BG , ULTIMATEvision MASTER Lusterko nakładane , (H) x 480 (V) = pikseli ULTIMATEvision MASTER mocowanie na hak Lusterko nakładane: perspektywa 70 - kąt otwarcia perspektywa 90 - kąt otwarcia 36 perspektywa kąt otwarcia wszystkie 3 ściemniane białe Mini - LED składający się z: ULTIMATEvision Urządzenie podstawowe , Karty pamięci SD, 4 GB , , , kabel AV, dł.=1m Kabel do przesyłania danych, USB i

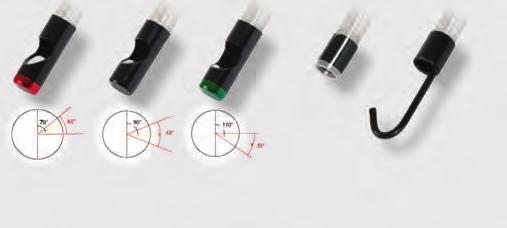

10 ULTIMATEvision SUPERCHARGED Zestaw wideoskopów, z sondą z przednią kamerą 0, elastyczna spiralna osłona, 7-części ULTIMATEvision SUPERCHARGED SONDA Z KAMERĄ ULTIMATEvision Przedłużenie kabla Średnica sondy: 8,5 mm Średnica podłączenia: 16 mm możliwość uniwersalnego stosowania z wszystkimi wideoskopami ULTIMATEvision ULTIMATEvision SUPERCHARGED 0 sonda przedniej kamery - sonda półelastyczna wideoskopów ULTIMATEvision SUPERCHARGED 5,5 mm , ULTIMATEvision SUPERCHARGED 0 sonda przedniej kamery - sonda półelastyczna wideoskopów ULTIMATEvision SUPERCHARGED elastyczna tuleja PVC 0 C do 75 C Lusterko nakładane: perspektywa 70 - kąt otwarcia 40 perspektywa 90 - kąt otwarcia 36 perspektywa kąt otwarcia , , , , ULTIMATEvision AKCESORIA DO SONDY SUPERCHARGED ULTIMATEvision SUPERCHARGED Zestaw wideoskopów, z sondą z przednią kamerą 0, elastyczna osłona PCV, 7-części ULTIMATEvision SUPERCHARGED Lusterko nakładane wideoskopów ULTIMATEvision SUPERCHARGED elastyczna tuleja PVC 0 C do 75 C , , , ULTIMATEvision SUPERCHARGED mocowanie na hak SUPERCHARGED wideoskopy 6,0 mm ,5 0 1, ,5 0 2, ,

11 1 Kabel danych USB przeznaczona dla wszystkich wideoskopów ULTIMATEvision USB Video grabber łatwa edycja plików a następnie przenoszenie ich na DVD, VCD i inne Transmisja obrazu na żywo na TV i laptopie obsługuje wysokiej jakości obraz wideo o dużej rozdzielczości z oprogramowaniem wideo Universal-Serial-Bus-Spezifikation Rev.2.0 NTSC, PAL, Video-Format Funkcje nagrywania wideo i robienia zdjęć USB Bus Power Kabel danych USB 30 7 ULTIMATEvision SUPERCHARGED Lusterko nakładane wideoskopów ULTIMATEvision SUPERCHARGED Zestaw do czyszczenia alkoholem przeznaczona dla wszystkich wideoskopów ULTIMATEvision Zestaw do czyszczenia alkoholem 50 Dane techniczne: Pamięć robocza: 256 MB System operacyjny: Windows 2000, XP, 7, Vista 32 Bits Pojemność dysku twardego: 50MB (wolne) Port USB: USB , , , OGÓLNE AKCESORIA kabel AV przeznaczona dla wszystkich wideoskopów ULTIMATEvision Wideoskopy nie przesyła dźwięku istniejące wtyczki: Jack AV na Video-Cinch USB Video grabber 135 Oprogramowanie do przygotowywania dokumentacji technicznej tylko w połączeniu z ULTIMATEvision MASTER Wideoskopy z 0 5,5mm soną idealne do włączenia do dokumentacji technicznej dopiero przy pomocy tego oprogramowania można dokładnie ocenić, zmierzyć i zinterpretować szkody pomiar kątów pomiary odległości pomiar kątów obliczanie powierzchni zapis obrobionych obrazów format danych JPEG urządzenie do pomiaru odległości dostarczane wraz z opakowaniem , Karty pamięci SD, 4 GB przeznaczona dla wszystkich wideoskopów ULTIMATEvision Karty pamięci SD, 4 GB Oprogramowanie do przygotowywania dokumentacji technicznej i
