2 SPIS TREŚCI F 370 ADVANCE SERIES NOWOŚĆ strona 26 F 373 SERIES strona 29 F 105 SERIES strona 30 F 305 SERIES strona 31 F 520 strona 32 F 480 SERIES strona 33 F 160 SERIES strona 34 PIECE KLASYCZNE strona 36 OBUDOWY STEATYTOWE strona 42 OBUDOWY BETONOWE strona 46 WKŁADY KOMINKOWE strona 52 AKCESORIA strona 54 HEAT STORAGE SYSTEM strona 56 KOMINEK OGRODOWY strona 58 AUTOMATYKA SPALANIA strona LAT GWARANCJI STALOWE KOMINY strona 60 AKUMULACJA CIEPŁA strona 28 FAKTY, NA KTÓRE NALEŻY ZWRÓCIĆ UWAGĘ KUPUJĄC NOWY KOMINEK strona 62 JAKOŚĆ EMALII strona 63 PORADY DOTYCZĄCE DREWNA strona 64 OGRZEWANIE RADIACYJNE strona 66 PODŁĄCZENIE DO KOMINA strona 69 GWARANCJA strona LAT NAJDŁUŻSZA GWARANCJA NA RYNKU Naszym celem jest udostępnienie Klientom najlepszego na świecie produktu, dlatego wszystkie piece i wkłady kominkowe Jøtul wykonywane są ręcznie w Norwegii, z najlepszych dostępnych materiałów. Ich wyjątkowa trwałość jest powodem, dla którego Jøtul oferuje 25-letnią gwarancję - najdłuższą gwarancję na rynku. DANE TECHNICZNE I UŻYTKOWE strona 70 Jøtul Polska Spółka z o. o. ul. Budowlanych Gdańsk jotul.com Odwiedź nas na Facebook: Firma Jøtul stale udoskonala swoje produkty i zastrzega sobie prawo do wprowadzenia zmian w specyfikacji, kolorach i wyposażeniu bez uprzedniego powiadomienia. Jøtul nie ponosi odpowiedzialności za błędy drukarskie. Niektóre produkty mogą być przedstawiane wraz z opcjonalnymi akcesoriami.

3 TIMELESS NORWEGIAN CRAFT Żeliwne piece na drewno i wkłady kominkowe Jøtul wykonywane są ręcznie w Norwegii. Bazując na bogatej tradycji, łączymy od 1853 roku solidne i piękne rękodzieło ze sztuką walki z chłodem. Jest to podstawa naszej obecnej pozycji lidera rynkowego i preferowanego wyboru dla klientów, oczekujących najlepszych na świecie produktów. CZYSTE CIEPŁO Z NORWEGII ŻELIWO WYBIERANE OD POKOLEŃ Wybór żeliwa jako materiału do produkcji naszych wyrobów oparty jest wyłącznie na jego bardzo wysokiej wytrzymałości i jakości. Piece na drewno firmy Jøtul nie ulegają deformacji, drzwiczki nie obluzowują się, a zawiasy oraz mechanizm zamykania działają niezawodnie nawet po długotrwałym używaniu, zaś dostępność części zamiennych dodatkowo wydłuża trwałość produktów firmy Jøtul. Norwegia znana jest na całym świecie ze swojego stosunku wobec zrównoważonego rozwoju i ochrony środowiska oraz posiada najsurowsze na świecie wymagania dotyczące emisji. Z tego powodu firma Jøtul ciągle udoskonala wykorzystanie paliwa i optymalizuje efektywność cieplną. Jest to dobra wiadomość dla Twojego portfela i dla środowiska. WIELOKROTNIE NAGRADZANE, PONADCZASOWE WZORNICTWO Produkty firmy Jøtul reprezentują funkcjonalne, nowoczesne wzornictwo. Są one innowacyjne, jednakże wytrzymują próbę czasu i wybijają się ponad krótkotrwałe trendy. W Jøtul wierzymy mocno, że forma powinna podążać za funkcją oraz że dobry projekt musi oferować więcej niż chwilę przyjemności dla oka. Kilkanaście naszych produktów zostało wyróżnionych nagrodami za wzornictwo, potwierdzającymi nasze przekonanie.

4 BEZPIECZEŃSTWO PRZEDE WSZYSTKIM Wybór pieca na drewno firmy Jøtul jest bezpieczną decyzją. Nasze kominki poddajemy gruntownym testom. Możesz mieć pewność, że produkt od wiodącego na świecie dostawcy ma pierwszorzędną jakość. Wyobraź sobie radość i korzyści, jakie może przynieść nasz kominek w bardzo zimne dni. TWÓJ DOM Gdy wybierasz swój kominek, my stawiamy na pierwszym miejscu Twoje poczucie stylu i oczekiwania. Ludzie od pokoleń gromadzili się wokół ognia, współcześnie też tak robimy. Nowy piec na drewno zapewnia komfortowe ciepło i przytulną, rodzinną atmosferę w domu - pod warunkiem, że pali się w optymalny sposób. Przez pokolenia Jøtul udoskonalił sztukę czystego spalania z zachowaniem czystej szyby, a nasze kominki są łatwe w użyciu. KOMINEK W KRÓTKIM CZASIE Naszym celem jest sprawienie, abyś łatwo mógł wybrać swój nowy kominek. Zrób zatem kilka zdjęć miejsca gdzie ma być zainstalowany oraz pomieszczeń, które ma ogrzewać. Na ich podstawie nasi Przedstawiciele pomogą Ci określić możliwości wyboru. Zaoferują również pomoc przy instalacji. Tobie zostanie tylko cieszyć się ciepłem z kominka Jøtul.

5 ELEMENT DOMÓW OD 1853 Mamy ponad 160 lat doświadczenia i wiemy, co jest potrzebne do dobrej pracy pieca na drewno. Nieustannie rozwijamy nowe technologie, aby stworzyć najlepszy produkt. Jedyną rzeczą, jaką musisz zrobić, to wybrać rodzaj kominka, który lubisz najbardziej. Tylko upewnij się, żeby wybrać kominek Jøtul Group, aby zagwarantować sobie satysfakcję.

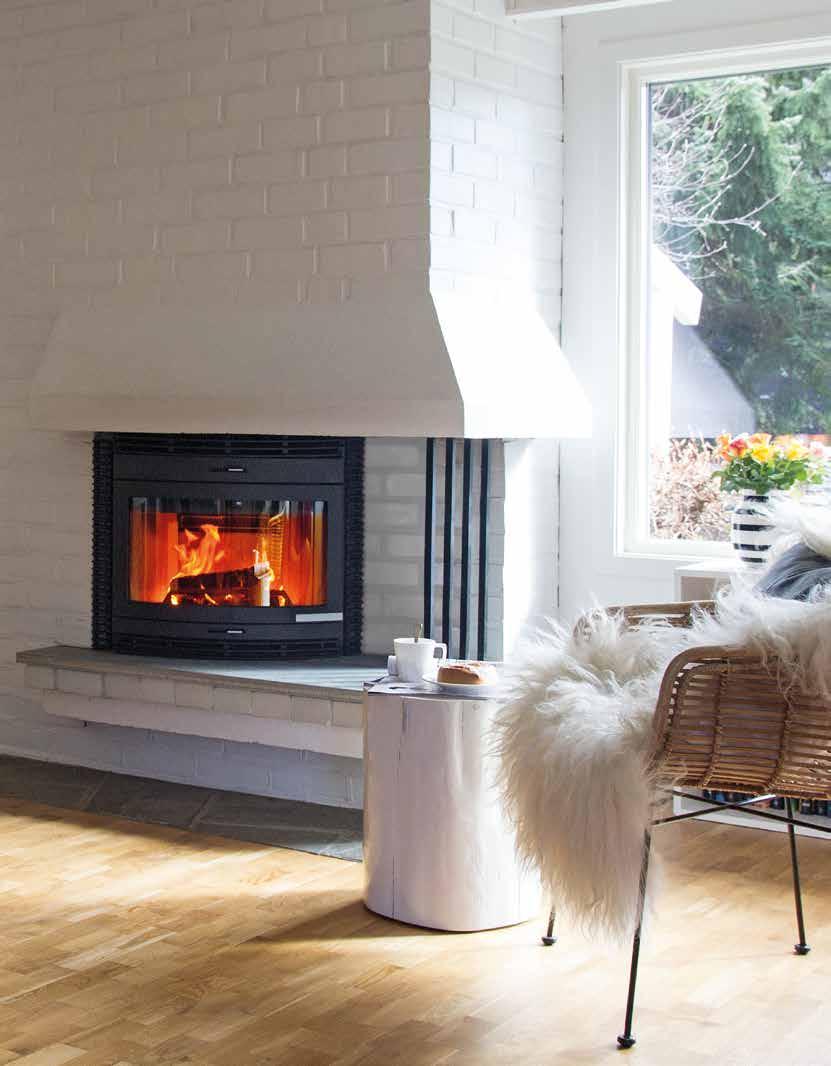

6

7 F 370 ADVANCE - NOWOŚĆ EWOLUCJA IKONY DESIGNU Linią pieców 370 Series, Jøtul redefiniował kominkowy design i zdobył nagrodę Red Dot: Best of the best. W krótkim czasie model ten stał się najpopularniejszym piecem na drewno w Europie. Z Jøtul F 370 Advance zrobimy to ponownie. Widok ognia jest jeszcze wspanialszy, a łatwa w użyciu kontrola dopływu powietrza zapewnia czyste szyby. Witamy w przyszłości. ZOBACZ WSZYSTKIE WERSJE NA STRONIE 30.

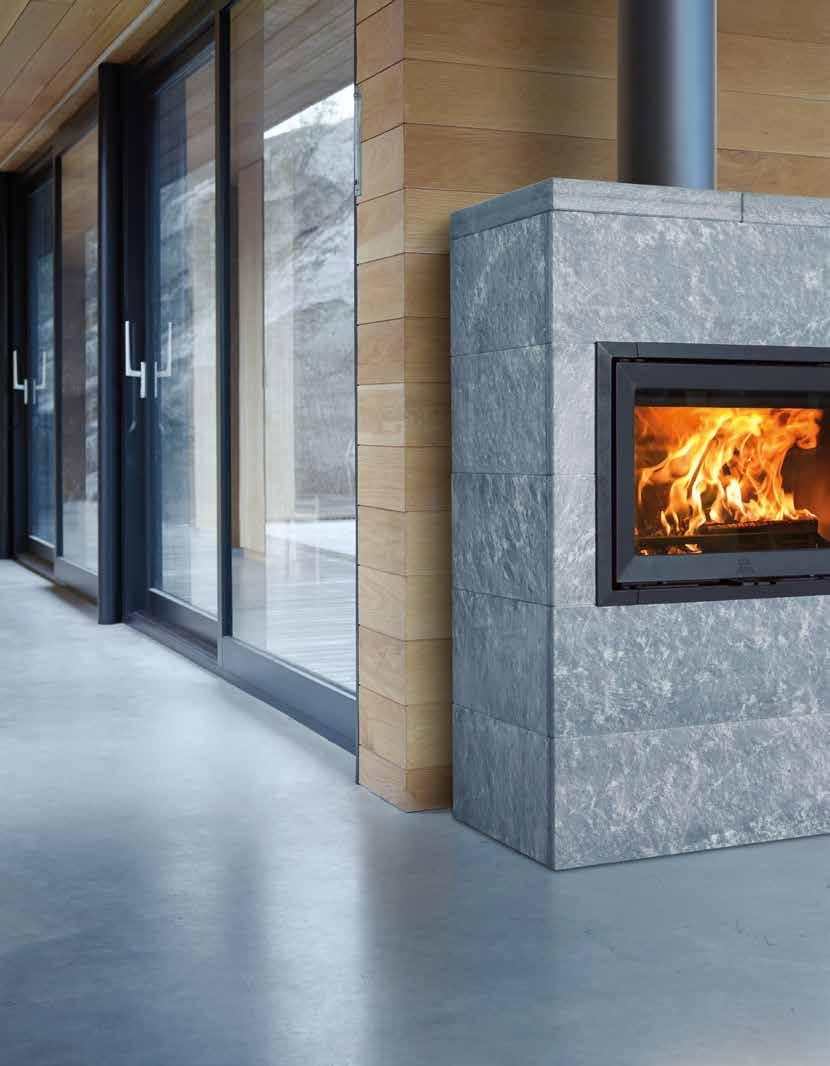

8 FS NOWOŚĆ KOMPAKTOWA OBUDOWA ZE STEATYTU Jøtul FS 175 jest nowoczesnym, steatytowym kominkiem o małej zwartej budowie. Jego konstrukcja gwarantuje łatwy i szybki montaż. Przepustnica w górnej części obudowy umożliwia wybór pomiędzy przekazywaniem ciepła bezpośrednio do otoczenia, a akumulacją w steatycie i oddawaniem go długo po wygaśnięciu ognia. Opcjonalne elementy Jøtul Heat Storage System (HSS) pozwalają zwiększyć możliwości grzewcze. Jøtul FS 175 jest przeznaczony do wkładu Jøtul I 520 F. WIĘCEJ INFORMACJI NA STRONIE 43

9

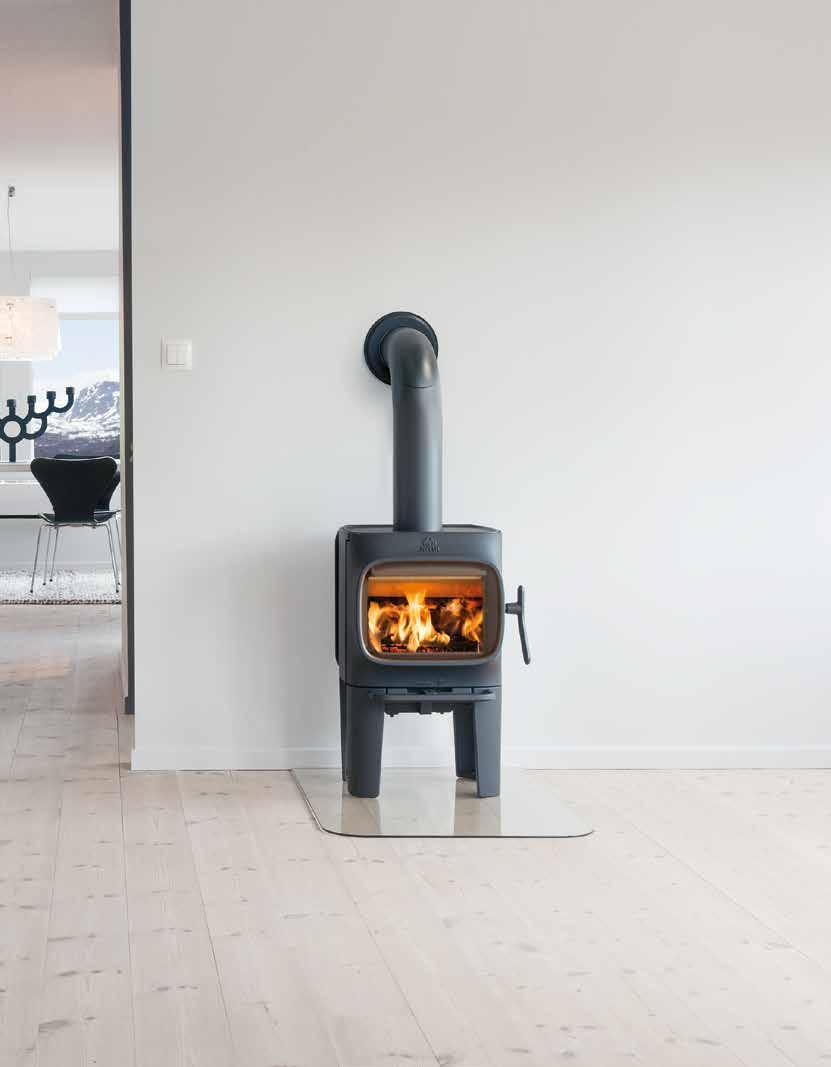

10 F 105 SERIES PIEC Z CHARAKTEREM Piece linii Jøtul F 105 charakteryzują się prostotą i użytecznością. Mimo niewielkich rozmiarów wyróżniają się spośród innych modeli. Charakterystycznymi elementami Jøtul F 105 są duże, poziome, przeszklone drzwi zapewniające wspaniały widok ognia oraz intuicyjne sterowanie dopływem powietrza sprawiające, że kominek jest łatwy w użyciu. Piec jest dostępny na tradycyjnych nogach lub na żeliwnej podstawie. Półka popielnikowa oraz steatytowa płyta górna mogą być montowane jako wyposażenie dodatkowe. ZOBACZ WSZYSTKIE WERSJE NA STRONIE 30.

11

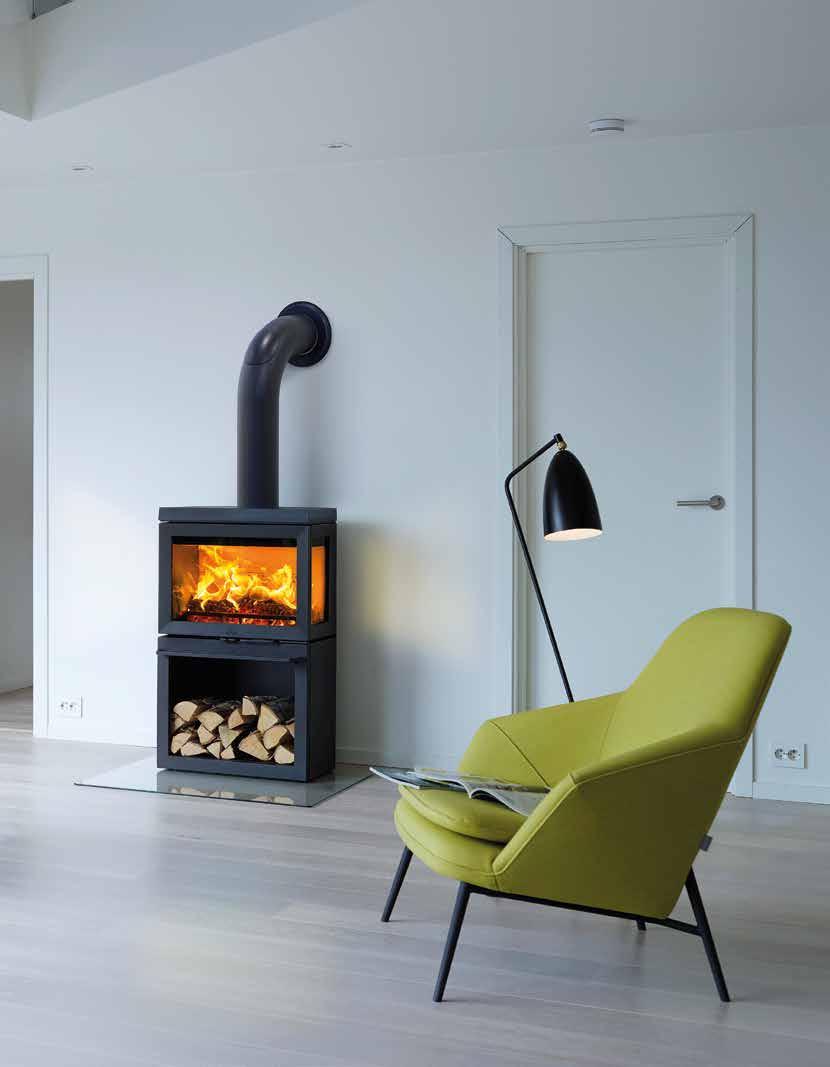

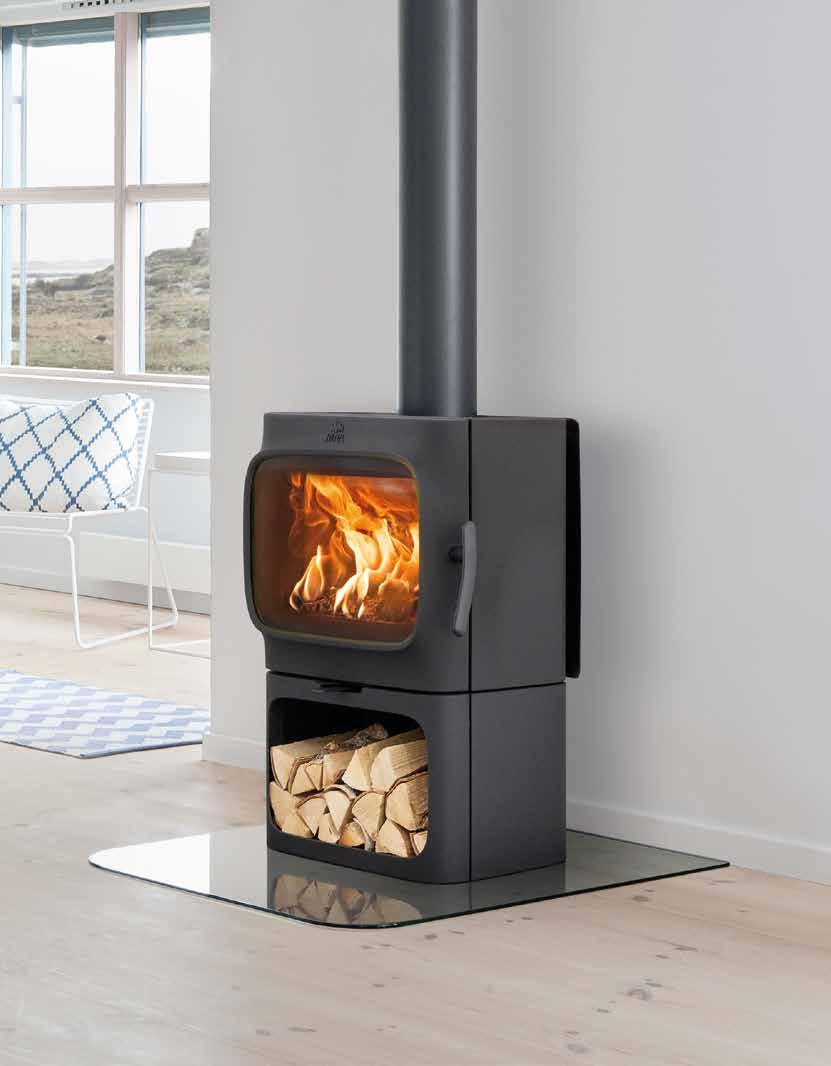

12 F 305 SERIES ZOBACZ PŁOMIENIE U źródeł filozofii Jøtul F 305 leży archetyp pieca i jego doskonalenie do ostatniego szczegółu. Naszym celem było stworzenie ponadczasowego pieca na drewno, posiadającego wszystkie cechy tradycyjnych wyrobów Jøtul. Wynikiem tych działań jest łatwy w użyciu piec, skoncentrowany na funkcjonalności i wysokich możliwościach grzewczych. Dostępny w dwóch wariantach: wykończony czarną farbą lub nowoczesną białą emalią. W porównaniu do tradycyjnych pieców, komora spalania jest podniesiona, a szyba czysta dzięki przesunięciu ognia w głąb paleniska. ZOBACZ WSZYSTKIE WERSJE NA STRONIE 31.

13

14 F 520 OGNISKO W TWOIM SALONIE Jøtul F 520 z panoramicznym widokiem płomieni sprawia wrażenie ogniska w salonie. Piec o szerokich przeszkleniach z trzech stron, umożliwia podziwianie ognia z każdego miejsca pomieszczenia. ZOBACZ WIĘCEJ INFORMACJI NA STRONIE 32.

15

16 STRONA 16

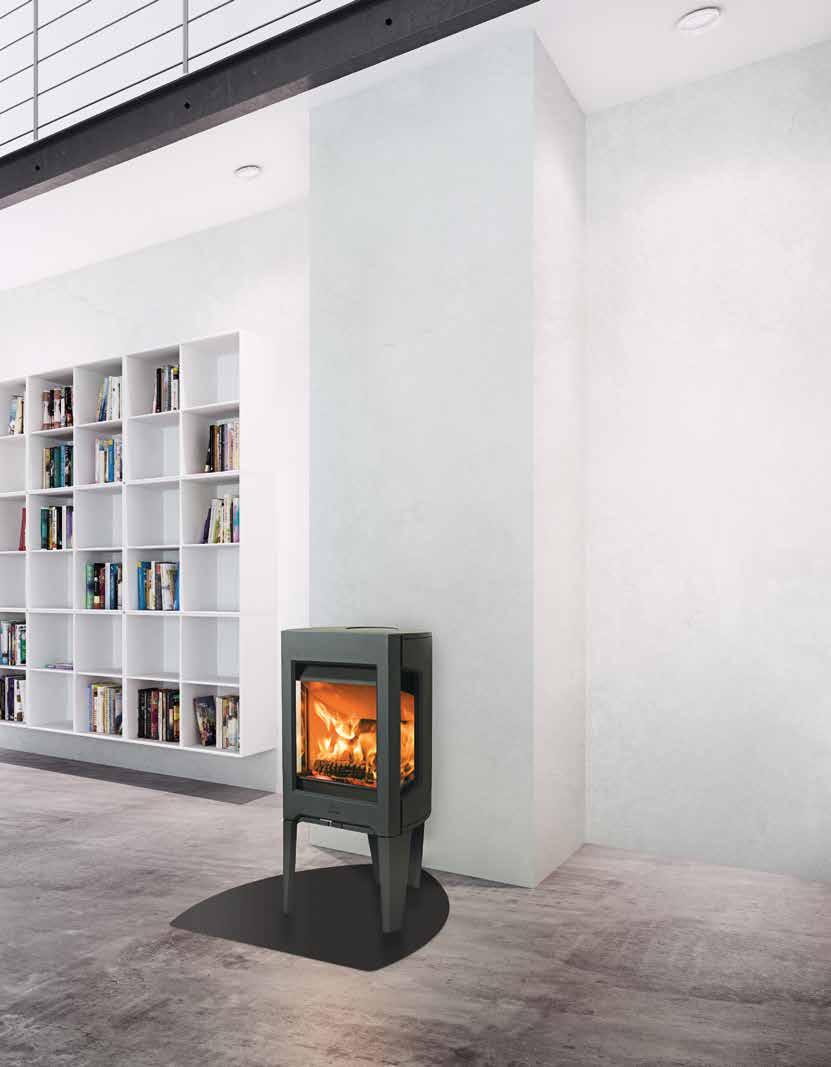

17 F 163 KOMPAKTOWA BUDOWA I PONADCZASOWE WZORNICTWO Jøtul F 163 jest małym piecem z trzema przeszklonymi ścianami. Nowoczesny, wielokrotnie nagradzany projekt szybko stał się jednym z bestsellerów firmy. Dzięki przemyślnemu systemowi sterowania powietrzem za pomocą pojedynczego cięgna piec jest łatwy w użyciu. Działa sprawnie już przy mocy minimalnej, co zapewnia ekonomiczne spalanie. ZOBACZ WSZYSTKIE WERSJE NA STRONIE 34. STRONA 17

18 STRONA 18

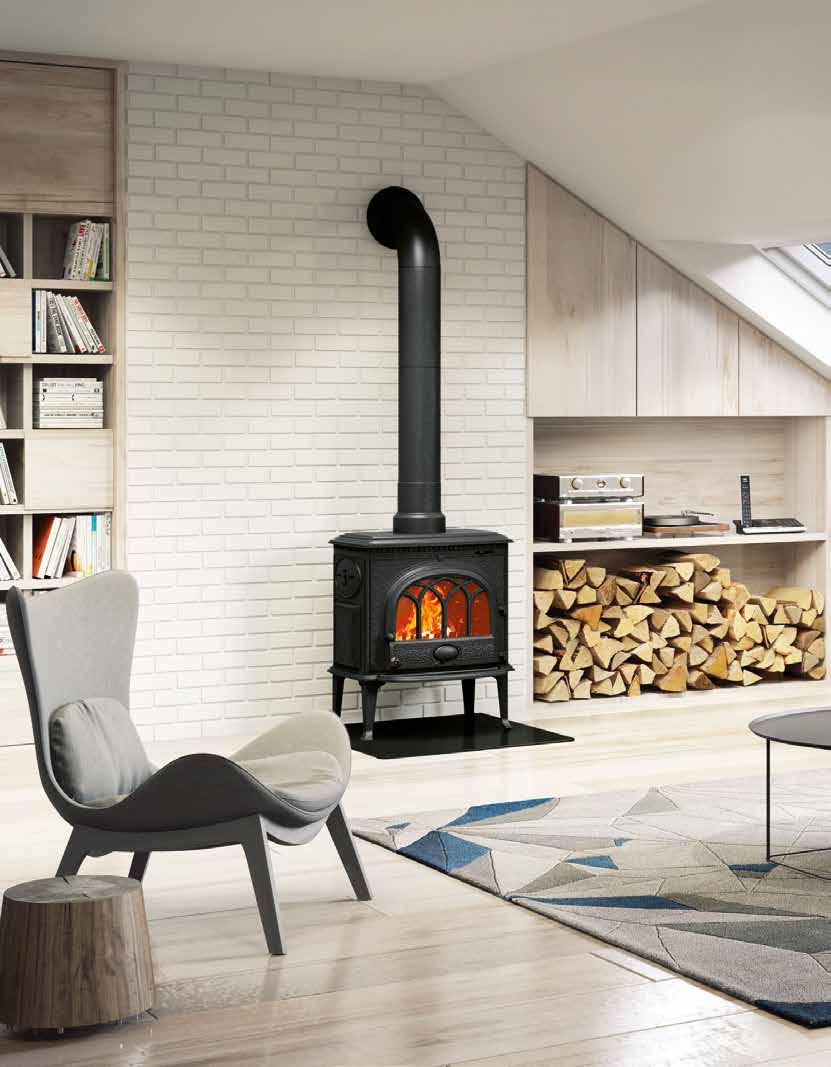

19 F 3 TD PONADCZASOWY BESTSELLER Od czasu wprowadzenia, dzięki znakomitym właściwościom grzewczym oraz łatwości użytkowania i trwałości, popularność modelu Jøtul F 3 TD nieustannie rosła. Obecnie jest jednym z najczęściej sprzedawanych pieców. Za sprawą ponadczasowego wzornictwa, doskonale prezentuje się we wszystkich wnętrzach. ZOBACZ WSZYSTKIE WERSJE NA STRONIE 36. STRONA 19

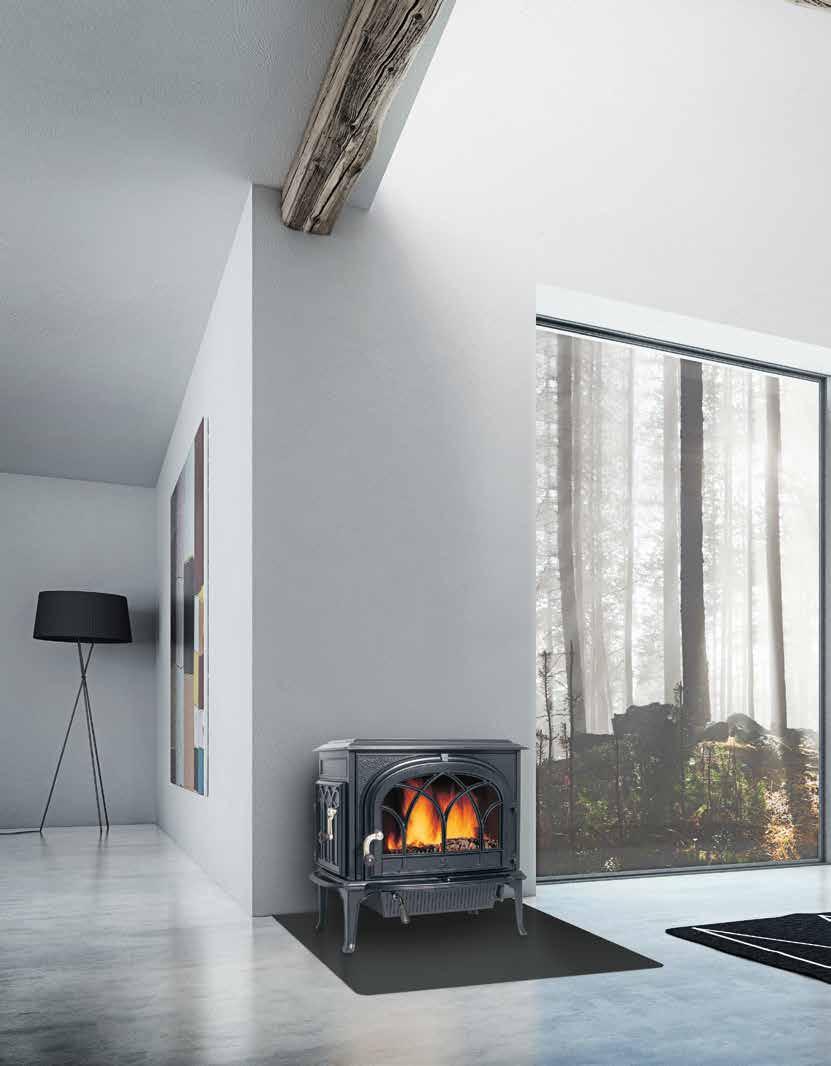

20 STRONA 20

21 F 500 BEZKOMPROMISOWY KLASYK Jøtul F 500 jest klasycznym piecem, oferującym znakomity widok ognia. Dostępny w wielu wersjach kolorystycznych, zadowoli każdego estetę. Duża komora spalania zapewni wystarczającą ilość ciepła nawet w najbardziej mroźne dni. WIĘCEJ INFORMACJI NA STRONIE 38. STRONA 21

22 I 18 HARMONY GWARANCJA CIEPŁA Jøtul I 18 Panorama to flagowy model wśród żeliwnych wkładów na drewno. Duża panoramiczna szyba, pozwala cieszyć się pełnym widokiem ognia. Neutralna, nowoczesna stylistyka wkładu Panorama sprawia, że doskonale się komponuje z różnymi rodzajami zabudowy. WIĘCEJ INFORMACJI NA STRONIE 52. STRONA 22

23 STRONA 23

24 STRONA 24

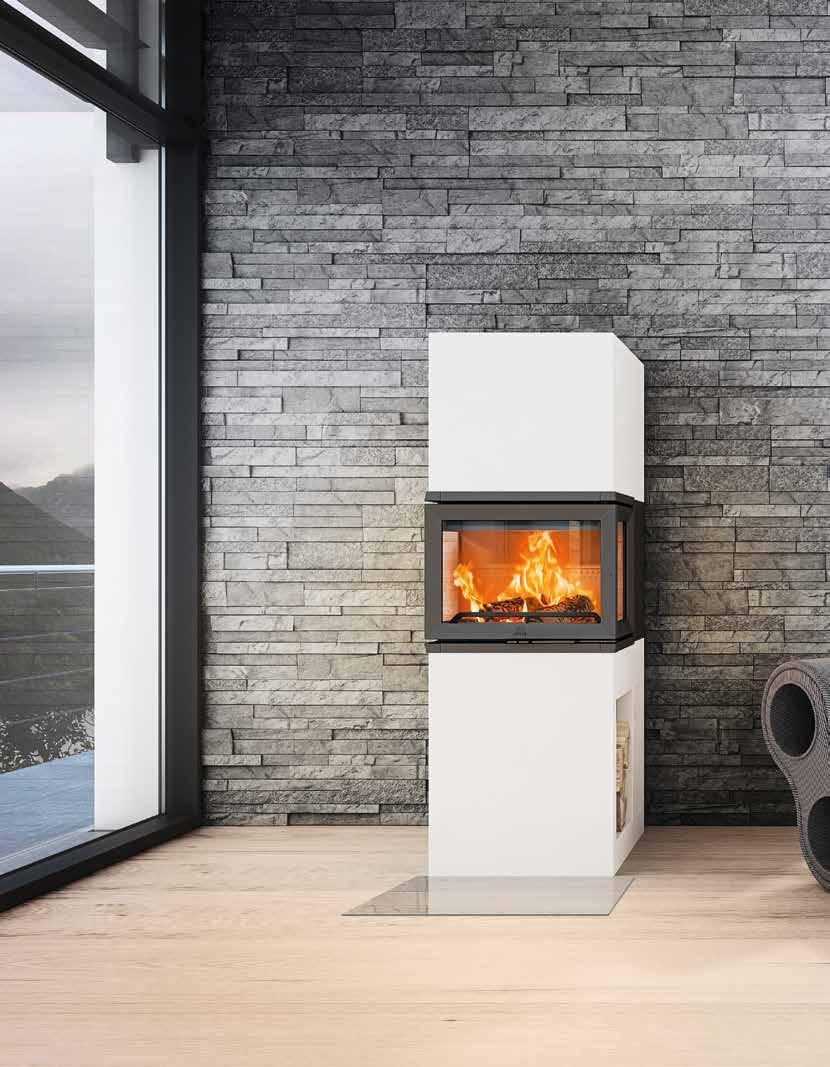

25 I 520 SERIES KOMINEK O ARCHITEKTONICZNYM CHARAKTERZE Jøtul I 520 Series składa się z czterech modeli o różnym układzie przeszklenia. Dostępne wersje obejmują wkład z pojedynczą szybą, z przeszklonym narożnikiem lewym lub prawym oraz wersję trzyszybową. Umożliwia to zbudowanie kominka marzeń, można też wybrać gotową obudowę firmy Jøtul. Unikalny system sterowania powietrzem do spalania czyni go niezwykle przyjaznym dla użytkownika. Wkłady Jøtul I 520 nadają się do montażu w domach energooszczędnych i pasywnych. ZOBACZ WSZYSTKIE WERSJE NA STRONIE 51. STRONA 25

26 IKONA DESIGNU Jøtul F 370 Advance jest najbardziej znanym w świecie projektem pieca. Proste w obsłudze, pojedyncze cięgno sterowania dopływem powietrza pozwala utrzymać szybę w czystości. Dzięki różnym podstawom i nadstawkom można dostosować piec do swoich indywidualnych potrzeb. MOC ZNAMIONOWA 5,9 KW SPRAWNOŚĆ 78 % DŁUGOŚĆ POLAN 33 CM EKO CERTYFIKATY 40% MNIEJ DREWNA CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA F 371 ADVANCE NOWOŚĆ F 371 HT ADVANCE NOWOŚĆ Jøtul F 371 Advance charakteryzuje się eleganckim designem i czystymi liniami oraz praktyczną półką w podstawie. MOC: min. 3,9 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 110 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 164 kg WYMIARY (WXSXG): 1155x443x453 mm AKCESORIA: Płyty podłogowe ze stali lub szkła, steatytowa płyta górna, ERS-01. Jøtul F 371 HT Advance jest piecem, w którym można zamontować elementy akumulujące ciepło*). Charakteryzuje się elegancką i nowoczesną formą oraz otwartą podstawą z praktyczną przestrzenią do przechowywania drewna MOC: min. 3,9 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 110 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 193 kg WYMIARY (WXSXG): 1534x443x453 mm AKCESORIA: Płyty podłogowe ze stali lub szkła, steatytowa płyta górna, ERS-01, masa akumulacyjna HSS. *) Więcej informacji o HSS na str. 28 STRONA 26

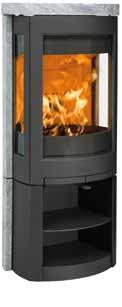

27 F 373 ADVANCE - NOWOŚĆ DESIGNER Jøtul F 373 Advance to piec z komorą spalania na kolumnie, charakteryzujący się nowoczesnym wzornictwem. Model ten jest re-designem jedynego pieca na świecie, który zdobył Red Dot Design Award: best of the best. MOC: min. 3,9 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 110 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 156 kg WYMIARY (WXSXG): 1155x443x453 mm AKCESORIA: Płyty podłogowe ze stali lub szkła, steatytowa płyta górna, mechanizm obrotowy (360 ), ERS-01. Przy pracy nad F 370 Advance, najważniejsze na początku było zdefiniowanie co sprawiło, że pierwowzór był najbardziej popularnym i najczęściej nagradzanym piecem na świecie, a następnie wymyślenie, jak go poprawić. Naszemu zespołowi projektowemu przyświecało motto: Zachować to, co działa, poprawić to, co można poprawić. Kristin Schanche, Studio Director & Partner, Hareide design F 377 ADVANCE NOWOŚĆ F 377 HT ADVANCE NOWOŚĆ Jøtul F 377 Advance ma panele boczne i płytę górną z akumulującego ciepło steatytu. Praktyczny schowek w podstawie ze zdejmowaną półką zwiększa jego funkcjonalność. MOC: min. 3,9 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 110 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 221 kg WYMIARY (WXSXG): 1172x494x489 mm Jøtul F 377 HT Advance to wysoki piec z żeliwa i steatytu. Ma nowoczesny design i posiada możliwość zamontowania elementów HSS akumulujących ciepło. MOC: min. 3,9 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 110 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 271 kg WYMIARY (WXSXG): 1551x494x489 mm AKCESORIA: Płyty podłogowe ze stali lub szkła, ERS-01. AKCESORIA: Płyty podłogowe ze stali lub szkła, ERS-01, masa akumulacyjna HSS. *) Więcej informacji o HSS na str. 28 STRONA 27

28 F 378 ADVANCE NOWOŚĆ F 378 HT ADVANCE NOWOŚĆ Jøtul F 378 Advance charakteryzuje się eleganckim designem i czystymi liniami oraz praktyczną półką w podstawie wyposażonej w żeliwne drzwiczki. MOC: min. 3,9 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 110 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 171 kg WYMIARY (WXSXG): 1155x443x453 mm AKCESORIA: Płyty podłogowe ze stali lub szkła, steatytowa płyta górna, ERS-01. Jøtul F 378 HT Advance jest piecem, w którym można zamontować elementy akumulujące ciepło*). Charakteryzuje się elegancką i nowoczesną formą oraz podstawą z żeliwnymi drzwiczkami. MOC: min. 3,9 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 110 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 200 kg WYMIARY (WXSXG): 1534x443x453 mm AKCESORIA: Płyty podłogowe ze stali lub szkła, steatytowa płyta górna, ERS-01, masa akumulacyjna HSS. *) Więcej informacji o HSS na str. 28 HEAT STORAGE SYSTEM z Heat Storage System bez Heat Storage System Czas [h] Elementy akumulujące ciepło Stosowany przez nas materiał charakteryzują znakomite właściwości akumulacji ciepła, co w połączeniu z odpowiednimi rozwiązaniami konstrukcyjnymi zapewnia uwalnianie ciepła przez długi okres po wygaśnięciu ognia. System akumulacji HSS posiada zwartą budowę i jest umieszczony w górnej części pieca, w module HT, gdzie elementy akumulujące*) przejmują i gromadzą ciepło wytwarzane w palenisku. Wydłużenie czasu ogrzewania Jøtul Heat Storage System może zapewnić wydłużenie czasu ogrzewania nawet do 12 godzin, jeżeli po rozgrzaniu elementów HSS zamkniemy górny zawór ogrzanego powietrza. *) Tylko jeśli w module HT zainstalowano elementy akumulujące. Jøtul Heat Storage System (HSS) zapewnia dodatkowe ciepło przez okres do 12 godzin po ostatnim załadowaniu drewna. 1. Wlot powietrza do spalania. 2. Powietrze wtórne systemu Clean Burn (CB) zapewnia dopalenie gazów i cząstek zawartych w spalinach. 3. Cyrkulacja podgrzanego wstępnie powietrza utrzymuje szybę w czystości. 4. Wytworzone ciepło jest poddawane cyrkulacji i akumulowane na górze pieca, po zamknięciu zaworu. 5. Ciepło jest uwalniane, kiedy górny zawór powietrza jest otwarty. Górny zawór ogrzanego powietrza Używanie pieca przy otwartym górnym zaworze zapewnia szybkie ogrzanie pomieszczeń. Kiedy zawór jest zamknięty, czas ogrzewania można wydłużyć nawet do 12 godzin. STRONA 28

29 CIEPŁO NOWOCZESNEGO KLASYKA Jøtul F 373 wyróżnia się wielokrotnie nagradzanym i ponadczasowym designem i jest jednym z najlepiej sprzedających się pieców opalanych drewnem na świecie. Trzyszybowa komora spalania umożliwia podziwianie ognia w pełnej okazałości. Piec można wyposażyć w mechanizm obrotowy o zakresie 360. F 373 WHE UŻYJ 40% MNIEJ DREWNA Jøtul F 373 charakteryzuje nowoczesne wzornictwo, a komora spalania spoczywa na kolumnie. Jako pierwszy na świecie piec opalany drewnem uzyskał prestiżowe, międzynarodowe wyróżnienie wzornicze Red Dot Design Award: Best of the best. 40% MNIEJ DREWNA CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA MOC: min. 3,6 maks. 7,0 kw OGRZEWANA POWIERZCHNIA: do 110 m² SPRAWNOŚĆ: 83% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 156 kg WYMIARY (WXSXG): 1150x442x452 mm Biała emalia AKCESORIA: Steatytowa płyta górna, mechanizm obrotowy (360 ), elektroniczny regulator spalania ERS-01, płyty podłogowe. Kominki i piece Jøtul z systemem czystego spalania (Clean Burn) są bardziej efektywne i wymagają znacznie mniej drewna do wytworzenia tej samej ilości ciepła niż starsze modele, bez CB. Jeśli prawidłowo sterujesz procesem spalania, możesz zmniejszyć zużycia drewna nawet o 40%. Kominki z systemem czystego spalania są całkowicie przyjazne ekologicznie. Mają one zmniejszoną emisję pyłów o 90% w porównaniu do starszych konstrukcji. Podwójny system spalania umożliwia także dopalenie gazów i cząstek, zanim zostaną odprowadzone do komina. STRONA 29

30 PIEC NA DREWNO Z CHARAKTEREM Jøtul F 105 i 305 łączą w sobie 160 lat doświadczenia w tworzeniu funkcjonalnych pieców na drewno z najwyższej klasy designem. Piece oferują niezrównany widok ognia, a ich duże paleniska ułatwiają załadunek polan. Połączenie promieniowania i konwekcji powoduje, że są łatwe w montażu i zapewniają przyjemną temperaturę w pomieszczeniu. Opcjonalna, steatytowa płyta górna dodatkowo akumuluje ciepło. F 105 R LL F 105 R B Jøtul F 105 LL wyróżnia się designem, a smukłe nogi dodają mu lekkości. Elementami charakterystycznymi są duże, przeszklone drzwi, oferujące wspaniały widok ognia oraz intuicyjne sterowanie powietrzem, które sprawiają, że piec jest bardzo przyjazny dla użytkownika. MOC: min. 2,4 maks. 6,0 kw OGRZEWANA POWIERZCHNIA: do 90 m² SPRAWNOŚĆ: 83% WYLOT SPALIN: góra i tył (Ø 125 mm) MASA OK.: 97 kg WYMIARY (WXSXG): 690x410x350 mm Jøtul F 105 B ma zamkniętą podstawę żeliwną. Łagodne linie pieca i gładka powierzchnia żeliwa tworzą czysty design. Jøtul F 105 zapewnia optymalne spalanie już podczas pracy przy niskiej mocy cieplnej, a jednocześnie potrafi poradzić sobie z trzaskającym mrozem. MOC: min. 2,4 maks. 6,0 kw OGRZEWANA POWIERZCHNIA: do 90 m² SPRAWNOŚĆ: 83% WYLOT SPALIN: góra i tył (Ø 125 mm) MASA OK.: 107 kg WYMIARY (WXSXG): 690x410x350 mm CB CZYSTE SPALANIE ZAMKNIĘTA DOMY KOMORA SPALANIA NISKOENERGETYCZNE Biała emalia CB CZYSTE SPALANIE ZAMKNIĘTA DOMY KOMORA SPALANIA NISKOENERGETYCZNE Biała emalia 40% MNIEJ DREWNA AKCESORIA: Płyty podłogowe ze stali lub szkła, tylna osłona konwekcyjna, steatytowa płyta górna, półka popielnikowa, ERS % MNIEJ DREWNA AKCESORIA: Płyty podłogowe ze stali lub szkła, tylna osłona konwekcyjna, steatytowa płyta górna, ERS-01. STRONA 30

31 F 305 R LL F 305 R B Jøtul F 305 LL na czterech nogach ma lekki wygląd, a wzrok użytkownika koncentruje się na płomieniach. Poziomy format komory spalania sprawia, że łatwo załadować duże kawałki drewna. Intuicyjne sterowanie powietrzem do spalania sprawia, że jest to piec przyjazny dla użytkownika. MOC: min. 3,5 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 79% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 143 kg WYMIARY (WXSXG): 850x560x420 mm Jøtul F 305 B posadowiony jest na żeliwnej podstawie pełniącej funkcję podręcznego schowka na drewno. Duże, przeszklone drzwi, kryjące również dostęp do popielnika, oferują wspaniały widok ognia. MOC: min. 3,5 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 79% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 167 kg WYMIARY (WXSXG): 850x560x420 mm 40% MNIEJ DREWNA 40% MNIEJ DREWNA CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA Biała emalia AKCESORIA: Steatytowa płyta górna, tylna osłona konwekcyjna, półka popielnikowa, szklane lub stalowe płyty podłogowe, elektroniczny regulator spalania ERS-01. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA AKCESORIA: Steatytowa płyta górna, tylna osłona konwekcyjna, szklane lub stalowe płyty podłogowe, elektroniczny regulator spalania ERS-01. NOWE IKONY DESIGNU Piece Jøtul F 305 Series otrzymały międzynarodową nagrodę Red Dot Award oraz Norwegian Award For Design Excellence. Wraz z norweskimi projektantami Anderssen & Voll, stworzyliśmy piece, które łączą 160 lat doświadczenia w ogrzewaniu z ponadczasowym designem. Oba piece są przyjazne dla użytkownika i charakteryzują się funkcjonalnością oraz znakomitymi właściwościami grzewczymi. STRONA 31

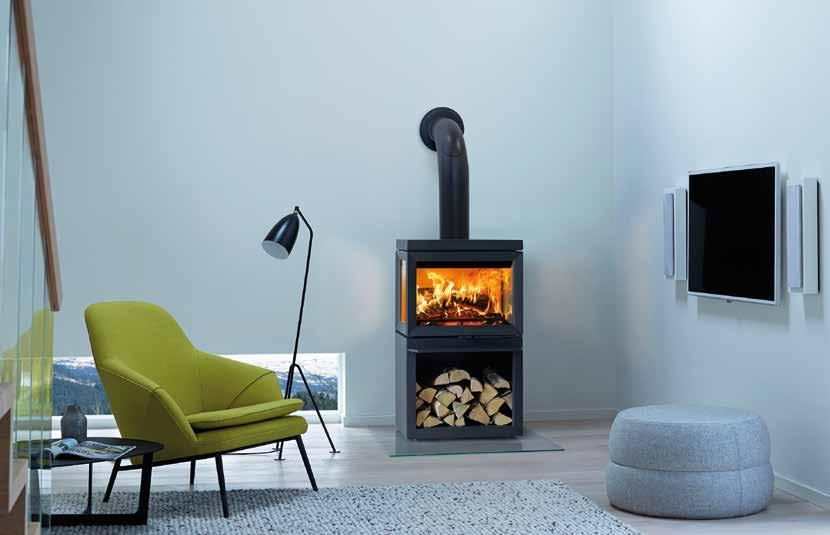

32 OGNISKO W TWOIM SALONIE Piec wolnostojący Jøtul F 520 spełnia marzenia tych, którzy chcieliby przywrócić wspomnienie letniego wieczoru przy ognisku. Wrażenie to potęguje panoramiczny widok płomieni i zapach drewna zgromadzonego w podstawie kominka. F NOWOŚĆ 40% MNIEJ Żeliwny piec Jøtul F 520 posiada w podstawie praktyczne miejsce do przechowywania drewna. Biała, emaliowana, tylna płyta wewnętrzna rozświetla palenisko, nawet gdy nie pali się w nim ogień. MOC: min. 3,5 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra (Ø 150 mm) MASA OK.: 180 kg WYMIARY (WXSXG): 1000x594x532 mm Przemyślana konstrukcja mechanizmu regulacji dopływu powietrza sprawia, że piec jest łatwy w obsłudze. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA DREWNA AKCESORIA: Szklane lub stalowe płyty podłogowe, zestaw podłączeniowy dopływu powietrza zewnętrznego, elektroniczny regulator spalania ERS-01. STRONA 32

33 ŁATWY W MONTAŻU Jøtul F 480 Series obejmuje dwa modele konwekcyjnych pieców na drewno. Dostępna jest wersja z pasującą do krzywizn piecyka podstawą klasyczną oraz wersja na kolumnie z opcjonalnym mechanizmem obrotowym (360 ) zapewniającym doskonały widok ognia. Dzięki temu, że można go umieścić w odległości zaledwie 100 mm od materiałów palnych, piec będzie pasować do każdego pomieszczenia. F 481 F 483 CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA Konwekcyjny piec Jøtul F 481 jest posadowiony na otwartej podstawie posiadającej demontowalną półkę. MOC: min. 3,5 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 75% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 198 kg WYMIARY (WXSXG): 1180x460x466 mm AKCESORIA: Mechanizm obrotowy, szklane lub stalowe płyty podłogowe, zestaw podłączeniowy dopływu powietrza zewnętrznego, elektroniczny regulator spalania ERS-01. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA Jøtul F 483 umieszczony jest na kolumnie żeliwnej stanowiącej wizytówkę wzornictwa naszej firmy. Górne podłączenie daje możliwość zamontowania obrotowej podstawy o zakresie 360 stopni. Można wtedy podziwiać widok płomieni z każdego miejsca w pokoju. MOC: min. 3,5 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 75% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 186 kg WYMIARY (WXSXG): 1180x460x466 mm AKCESORIA: Szklane lub stalowe płyty podłogowe, zestaw podłączeniowy dopływu powietrza zewnętrznego, elektroniczny regulator spalania ERS-01. STRONA 33

34 ULUBIONE PRZEZ PROJEKTANTÓW WNĘTRZ Jøtul F 160 Series obejmuje szereg modeli, z lub bez szyb bocznych oraz różne podstawy. Niektóre mają ozdobne panele steatytowe, magazynujące wytwarzane podczas palenia ciepło, a po wygaśnięciu ognia oddające je do otoczenia. Piece Jøtul F 160 Series zapewniają optymalne spalanie już od poziomu 3 kw i znakomicie nadają się do montażu w domach pasywnych. MOC ZNAMIONOWA 5 KW SPRAWNOŚĆ 83 % DŁUGOŚĆ POLAN 33 CM EKO CERTYFIKATY 40% MNIEJ DREWNA CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA F 162 F 163 Jøtul F 162 charakteryzuje elegancki design oraz trzy mocne nogi, które nadają mu lekki i nowoczesny wygląd. MOC: min. 3,7 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 100 m² SPRAWNOŚĆ: 83% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 115 kg WYMIARY (WXSXG): 903x450x446 mm AKCESORIA: Steatytowa płyta górna, szklane lub stalowe płyty podłogowe, łącznik i maskownica dopływu powietrza zewnętrznego, elektroniczny regulator spalania ERS-01. Jøtul F 163 ma duże szyby boczne oraz trzy mocne nogi, które nadają mu prosty i nowoczesny wygląd. Istnieje możliwość wyboru pomiędzy wykończeniem w czarnym lakierze lub białej emalii. MOC: min. 3,7 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 100 m² SPRAWNOŚĆ: 83% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 115 kg WYMIARY (WXSXG): 903x450x446 mm Biała emalia AKCESORIA: Steatytowa płyta górna, płyty podłogowe, łącznik i maskownica dopływu powietrza zewnętrznego, ERS-01 STRONA 34

35 F 164 F 165 Jøtul F 164 ma w podstawie praktyczną przestrzeń do przechowywania akcesoriów eksploatacyjnych. Istnieje również możliwość zamocowania na wewnętrznej stronie drzwiczek podstawy dedykowanego zestawu kominkowego. MOC: min. 3,7 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 100 m² SPRAWNOŚĆ: 83% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 145 kg WYMIARY (WXSXG):1033x450x447 mm Jøtul F 165 posiada duże szyby boczne i praktyczny schowek w podstawie do przechowywania akcesoriów eksploatacyjnych. Istnieje również możliwość zamocowania na wewnętrznej stronie drzwiczek podstawy dedykowanego zestawu kominkowego. MOC: min. 3,7 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 100 m² SPRAWNOŚĆ: 83% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 145 kg WYMIARY (WXSXG): 1033x450x447 mm AKCESORIA: Steatytowa płyta górna, szklane lub stalowe płyty podłogowe, dopływ powietrza zewnętrznego, zestaw kominkowy, elektroniczny regulator spalania ERS-01. AKCESORIA: Steatytowa płyta górna, szklane lub stalowe płyty podłogowe, dopływ powietrza zewnętrznego, zestaw kominkowy, ERS-01. F 166 F 167 Jøtul F 166 posadowiony jest na eleganckiej kolumnie, dzięki czemu piec stał się z czasem nagradzanym wyróżnikiem marki Jøtul. MOC: min. 3,7 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 100 m² WYLOT SPALIN: góra i tył MASA OK.: 140 kg WYMIARY (WXSXG): 1033x450x447 mm AKCESORIA: Steatytowa płyta górna, szklane lub stalowe płyty podłogowe, łącznik poboru powietrza zewnętrznego, elektroniczny regulator spalania ERS-01. Jøtul F 167 charakteryzują duże szyby boczne i elegancka kolumna podstawy. Ten lubiany przez projektantów model, postrzegany jest jako piec łączący w sobie, w typowy dla Jøtul sposób, dziedzictwo norweskiego rzemiosła ze współczesnymi osiągnięciami technologicznymi. MOC: min. 3,7 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 100 m² WYLOT SPALIN: góra i tył MASA OK.: 140 kg WYMIARY (WXSXG): 1033x450x447 mm AKCESORIA: Steatytowa płyta górna, szklane lub stalowe płyty podłogowe, łącznik poboru powietrza zewnętrznego, elektroniczny regulator spalania ERS-01. STRONA 35

36 FUNKCJONALNA ELEGANCJA Poprzez lata klasyczne, wolno stojące piece na drewno zyskały reputację najlepszych na rynku pod względem właściwości grzewczych, jakości i trwałości. Grupa ta zawiera małe i duże modele, więc każdy znajdzie piec odpowiedni do jego potrzeb. Są one łatwe w użytkowaniu oraz oferują szeroki zakres parametrów grzewczych tak, że są odpowiednie zarówno na chłodne jesienne wieczory, jak i na mroźne zimowe dni. F 3 F 3 TD Jøtul F 3 to klasyk gatunku z obszerną komorą spalania. Przeszklone drzwi z ozdobnymi szprosami dają znakomity widok płonącego drewna, a zewnętrzny popielnik ułatwia codzienną obsługę. MOC: min. 3,4 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra, tył i boki (Ø 150 mm) MASA OK.: 124 kg WYMIARY (WXSXG): 707x577x484 mm Jøtul F 3 TD to kompaktowy piec na drewno sprawdzający się w domach o niskim zapotrzebowaniu na ciepło. Jednocześnie posiada on wystarczającą moc grzewczą na czas największych mrozów. MOC: min. 3,4 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 79% WYLOT SPALIN: góra i tył (Ø 173 mm) MASA OK.: 106 kg WYMIARY (WXSXG): 707x577x484 mm Emalia granatowoczarna Brązowa majolika CB CZYSTE SPALANIE 40% MNIEJ DREWNA Emalia kość słoniowa Brązowa majolika AKCESORIA: Szklane lub stalowe płyty podłogowe. AKCESORIA: Zestawy podłączeniowe tylny i górny, grill, płyta grzejna, szklane lub stalowe płyty podłogowe STRONA 36

37 MF 3 F 8 TD Jøtul MF 3 to kolejna wersja klasycznego Jøtul F 3 TD. Umożliwia spalanie zarówno drewna jak i antracytu. Przeszklone drzwi bez szprosów dają niezakłócony widok płomieni. Jøtul F 8 TD posiada klasyczny, elegancki wygląd i stanowi dobre uzupełnienie każdego wnętrza. Dzięki bardzo dobrym parametrom spalania pozwala uzyskać dużo ciepła z niewielkiej ilości opału. MOC: min. 3,4 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 130 m² SPRAWNOŚĆ: 79% WYLOT SPALIN: góra i tył (Ø 173 mm) MASA OK.: 124 kg WYMIARY (WXSXG): 707x577x484 mm MOC: min. 3,4 maks. 11,0 kw OGRZEWANA POWIERZCHNIA: do 160 m² SPRAWNOŚĆ: 75% WYLOT SPALIN: góra i tył (Ø 173 mm) MASA OK.: 141 kg WYMIARY (WXSXG): 760x666x568 mm AKCESORIA: Zestawy podłączeniowe tylny i górny, grill, płyta grzejna, szklane lub stalowe płyty podłogowe AKCESORIA: Zestawy podłączeniowe tylny i górny, grill, płyta grzejna, szklane lub stalowe płyty podłogowe F 602 N F 602 Jøtul F 602 N jest jednym z ponadczasowych klasyków marki Jøtul. Zaprojektowany został pod koniec lat trzydziestych ubiegłego wieku przez architektów Blakstada i Muncje-Kaas, dekoracje zaprojektował rzeźbiarz Ømulf Bast. Dostarczany z praktyczną płytą do gotowania na górze pieca. MOC: min. 1,0 maks. 8,5 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 74% WYLOT SPALIN: góra i tył (Ø 126 mm) MASA OK.: 60 kg WYMIARY (WXSXG): 640x320x540 mm CB CZYSTE SPALANIE 40% MNIEJ DREWNA Jøtul F 602 jest unowocześnioną wersją klasycznego Jøtul F 602 N. Od czasu jego powstania wykonano kilka ulepszeń technicznych i obecnie charakteryzuje się systemem czystego spalania CB. Jest łatwy do ustawienia, oferuje efektywne właściwości grzewcze. MOC: min. 2,3 maks. 8,5 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 71% WYLOT SPALIN: góra i tył (Ø 126 mm) MASA OK.: 78 kg WYMIARY (WXSXG): 640x320x540 mm Emalia granatowoczarna AKCESORIA: Szklane lub stalowe płyty podłogowe AKCESORIA: Szklane lub stalowe płyty podłogowe STRONA 37

38 F 100 F 400 / F 400 SE Jøtul F 100 jest kompaktowym piecem z dużą szybą i paleniskiem mieszczącym polana o długości do 40 cm. Niewielki popielnik ułatwia usuwanie popiołu. Piec charakteryzuje się tradycyjnym wzornictwem stosowanym w norweskim rzemiośle. MOC: min. 2,7 maks. 7,5 kw OGRZEWANA POWIERZCHNIA: do 100 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 97 kg WYMIARY (WXSXG): 570x526x445 mm Jøtul F 400 jest piecem umożliwiającym palenie polan o długości do 50 cm. Zewnętrzny dopływ powietrza i szczelna komora spalania kwalifikują go do montażu w domach pasywnych i tych o niskim zapotrzebowaniu na energię. MOC: min. 3,9 maks. 10,5 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 84% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 158 kg WYMIARY (WXSXG): 744x670x597 mm CB CZYSTE SPALANIE 40% MNIEJ DREWNA Emalia granatowoczarna Emalia kość słoniowa AKCESORIA: Długie nogi (215 mm), szklane lub stalowe płyty podłogowe. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA Emalia granatowoczarna Emalia kość słoniowa Brązowa majolika AKCESORIA: Regulator powietrza zewnętrznego Ø 80 mm, ERS-01, szklane lub stalowe płyty podłogowe. F 500 / F 500 SE F 600 Jøtul F 500 to duży piec na drewno o klasycznym designie. Możliwość korzystania z bocznych lub frontowych drzwi podczas załadunku, pozwala na dużą swobodę w ustawieniu pieca. MOC: min. 4,0 maks. 11,0 kw OGRZEWANA POWIERZCHNIA: do 170 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 200 kg WYMIARY (WXSXG): 740x720x700 mm Jøtul F 600 zaprojektowano tak, aby mieścił polana długości 55 cm i ogrzewał duże pomieszczenia. Ma popielnik i boczne drzwi pomagające przy załadunku drewna. MOC: min. 3,5 maks. 12,0 kw OGRZEWANA POWIERZCHNIA: do 190 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA OK.: 200 kg WYMIARY (WXSXG): 800x798x685 mm CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA Emalia granatowoczarna Emalia kość słoniowa Brązowa majolika AKCESORIA: Regulator powietrza zewnętrznego Ø 75 mm, ERS-01, szklane lub stalowe płyty podłogowe. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA Emalia granatowoczarna AKCESORIA: Regulator powietrza zewnętrznego Ø 98 mm, ERS-01, szklane lub stalowe płyty podłogowe. STRONA 38

39 Z serca Norwegii STRONA 39

40 STRONA 40

41 FS 173 ŁATWY W MONTAŻU KOMINEK MODUŁOWY Zapewniamy możliwość uzyskania tego samego ekskluzywnego wrażenia jak przy kominkach projektowanych indywidualnie, przy ułamku czasu koniecznego na ich wykonanie. Jøtul oferuje szereg kominków modułowych, które można zamontować w ciągu jednego dnia. STRONA 41

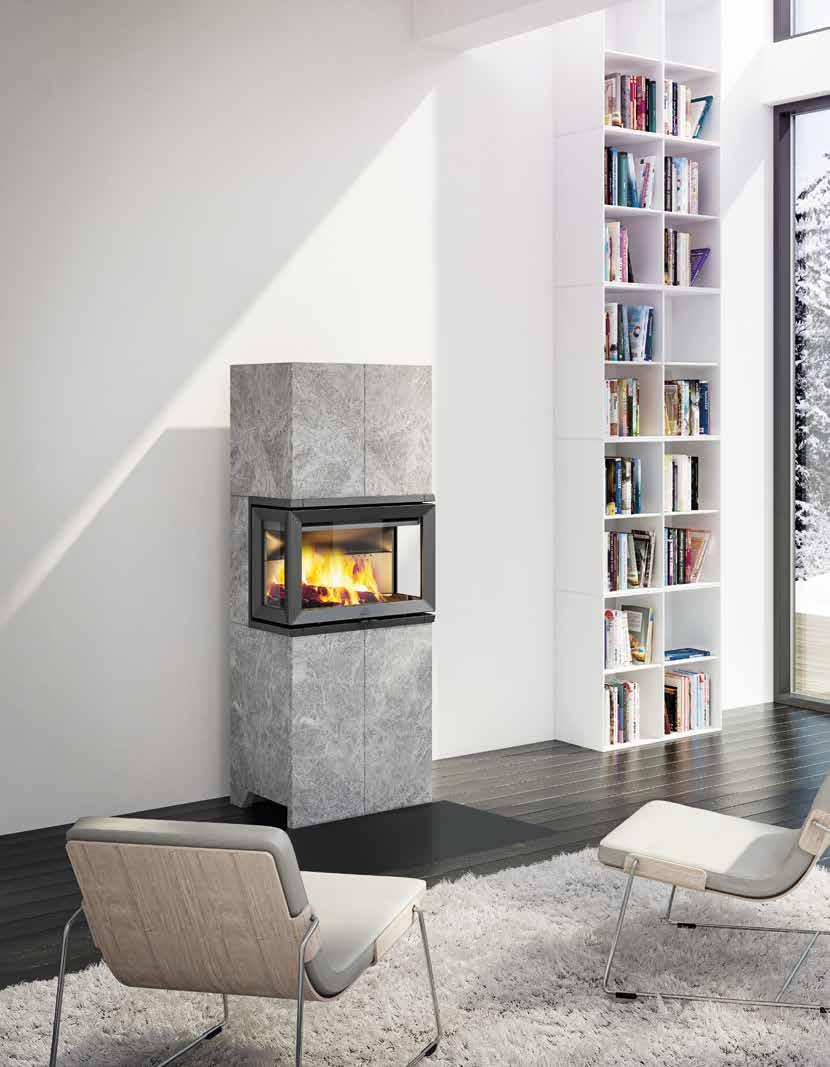

42 OBUDOWY STEATYTOWE Steatyt to piękny materiał z długimi tradycjami, który jest wykorzystywany do budowy kominków od początku XIX wieku. Kamień ten magazynuje ciepło kiedy w palenisku pali się ogień, a po wygaśnięciu powoli oddaje je do pomieszczenia. Właściwość tę dodatkowo wspiera połączenie go z żeliwem. Steatyt wytrzymuje temperatury do 1550 stopni - jest trwały i odporny na większość typowych naprężeń. FS I 400 FS I 530 Jøtul FS 165 jest przystosowany do wkładu Jøtul I 400 Flat. Kominek posiada eleganckie i proste wykonanie oraz oferuje wszystkie zalety połączenia steatytu z żeliwem. Znakomicie nadaje się do domów o niskim zapotrzebowaniu na energię. MOC: min. 3,7 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 74% WYLOT SPALIN: góra, tył i bok (Ø 150 mm) MASA KOMPLETU OK.: 460 kg WYMIARY (WXSXG): 1835x872x493 mm W tej wersji obudowa steatytowa Jøtul FS 165 jest przystosowana do wkładu Jøtul I 530 Flat. Kominek posiada eleganckie i proste wykonanie oraz oferuje wszystkie zalety połączenia steatytu z żeliwem. MOC: min. 3,8 maks. 14,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 74% WYLOT SPALIN: góra, tył i bok (Ø 150 mm) MASA KOMPLETU OK.: 475 kg WYMIARY (WXSXG): 1835x872x493 mm / Steatyt CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA / Steatyt AKCESORIA: Boczny element podłączeniowy, rama dekoracyjna, popielnik, ERS-01, szklane lub stalowe płyty podłogowe. AKCESORIA: Boczny element podłączeniowy, rama dekoracyjna, popielnik, szklane lub stalowe płyty podłogowe. STRONA 42

43 FS 166 FS % MNIEJ Jøtul FS 166 to piękny element wyposażenia wnętrza, który zapewnia dużo ciepła na dużej powierzchni. Z wkładem Jøtul I 570 Flat uzyskujemy szczególnie mocny kominek, odpowiedni do dużych przestrzeni. MOC: min. 3,8 maks. 17,0 kw OGRZEWANA POWIERZCHNIA: do 280 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył (Ø 200 mm) MASA KOMPLETU OK.: 660 kg WYMIARY (WXSXG): 1835x1025x536 mm / Steatyt AKCESORIA: Rama dekoracyjna, popielnik, szklane lub stalowe płyty podłogowe, elektroniczny regulator spalania ERS % MNIEJ Jøtul FS 173 to stylowy kominek z Jøtul I 520 FRL - trzyszybowym paleniskiem oferującym wspaniały widok ognie. Przepustnica w górnej części umożliwia wybór pomiędzy przekazywaniem ciepła bezpośrednio do pomieszczenia lub akumulacją w steatycie. Dedykowany do domów pasywnych. MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA KOMPLETU OK.: 460 kg WYMIARY (WXSXG): 1690x574x530 mm / Steatyt CB CZYSTE SPALANIE DREWNA CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA DREWNA AKCESORIA: ERS-01, szklane lub stalowe płyty podłogowe. FS 175 CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA Obudowa Jøtul FS 175 przeznaczona jest dla wkładu kominkowego Jøtul I 520 F. Dzięki kompaktowym wymiarom, zajmuje niewiele miejsca w pokoju. W opcji element zwiększający wysokość obudowy o 25 cm. MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA KOMPLETU OK.: 386 kg WYMIARY (WXSXG): 1287x850x520 mm / Steatyt AKCESORIA: Element podwyższający, elektroniczny regulator spalania ERS-01, szklane lub stalowe płyty podłogowe. Połączenie żeliwa i steatytu sprawia, że kominek posiada unikalne właściwości grzewcze i dużą trwałość. STRONA 43

44 STRONA 44

45 FS 91 ŁATWY W MONTAŻU KOMINEK MODUŁOWY Chcesz ubrać swój wkład kominkowy Jøtul nowocześnie, elegancko i szybko? Rozwiązaniem są prefabrykowane obudowy z lekkiego betonu. Precyzja wykonania odlewu i powierzchnia fabrycznie przygotowana do malowania sprawią, że budowa kominka jest prostą sprawą. STRONA 45

46 CZYSTOŚĆ BIELI Dzięki prefabrykowanej obudowie z lekkiego betonu, masz możliwość osiągnięcia tego samego efektu, co podczas budowy kominka w sposób tradycyjny, w zdecydowanie krótszym czasie. Jøtul oferuje do najpopularniejszych wkładów kominkowych obudowy, które mogą być zbudowane w jeden dzień. Jeżeli znudzi Ci się biel, nie wahaj się wprowadzić kolor pasujący do Twojego kominka i nastroju. S 71 S 72 Narożna obudowa Jøtul S 71 jest wykonana z lekkiego betonu. Posiada zintegrowany mur ogniowy i może być montowana bezpośrednio przy ścianach palnych. Przeznaczona do prawostronnego wkładu kominkowego Jøtul I 520 FR. Znakomicie nadaje się do domów o niskim zapotrzebowaniu na energią. Narożna obudowa Jøtul S 72 jest wykonana z lekkiego betonu. Posiada zintegrowaną ścianę ogniową i może być montowana bezpośrednio przy ścianach palnych. Przeznaczona do lewostronnego wkładu kominkowego Jøtul I 520 FL. Znakomicie nadaje się do domów o niskim zapotrzebowaniu na energią. MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA KOMPLETU OK.: 402 kg WYMIARY (WXSXG): 1700x1065x685 mm MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA KOMPLETU OK.: 402 kg WYMIARY (WXSXG): 1700x1065x685 mm CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA / Lekki beton / Lekki beton AKCESORIA: ERS-01, szklane lub stalowe płyty podłogowe. AKCESORIA: ERS-01, szklane lub stalowe płyty podłogowe. STRONA 46

47 FS 73 FS 74 Obudowa Jøtul FS 73 przeznaczona jest dla trzyszybowego wkładu kominkowego Jøtul I 520 FRL. W dolnej części posiada praktyczny schowek na drewno. Kominek dedykowany do domów pasywnych. MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA KOMPLETU OK.: 345 kg WYMIARY (WXSXG): 1690x574x530 mm Obudowa Jøtul FS 74 posiada zintegrowany mur ogniowy, umożliwiający montaż kominka w bezpośredniej bliskości ściany wykonanej z materiałów palnych. Dedykowany do domów pasywnych. MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA KOMPLETU OK.: 371 kg WYMIARY (WXSXG): 1690x574x600 mm / Lekki beton AKCESORIA: ERS-01, szklane lub stalowe płyty podłogowe. / Lekki beton AKCESORIA: ERS-01, szklane lub stalowe płyty podłogowe. 40% MNIEJ DREWNA 40% MNIEJ DREWNA CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA FS 91 Obudowa Jøtul FS 91 przeznaczona jest dla komory spalania Jøtul F 480. Wykonana z lekkiego betonu z domieszką oliwinu, minerału zawierającego krzemiany żelaza i magnezu, posiada doskonałe właściwości akumulacyjne. MOC: min. 3,5 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył (Ø 150 mm) MASA KOMPLETU OK.: 281 kg WYMIARY (WXSXG): 1570x525x480 mm Lekki beton z domieszką oliwinu posiada znakomite właściwości 40% MNIEJ / Lekki beton akumulacyjne. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA DREWNA AKCESORIA: ERS-01, szklane lub stalowe płyty podłogowe. STRONA 47

48 STRONA 48

49 I NOWOŚĆ ZAAWANSOWANY TECHNICZNIE WKŁAD MODUŁOWY Jøtul I 520 to wkład kominkowy o wzornictwie, na które nie mają wpływu krótkotrwałe trendy lub zmiany mody wystroju wnętrz. Kominek jest ważnym elementem architektonicznym domu i nie powinien wymagać częstej wymiany. Dzięki prostym liniom oraz budzącemu zaufanie żeliwu, uzyskujemy optymalny punkt startowy do stworzenia elementu wyposażenia, który będzie zadowalał użytkownika przez długie lata. STRONA 49

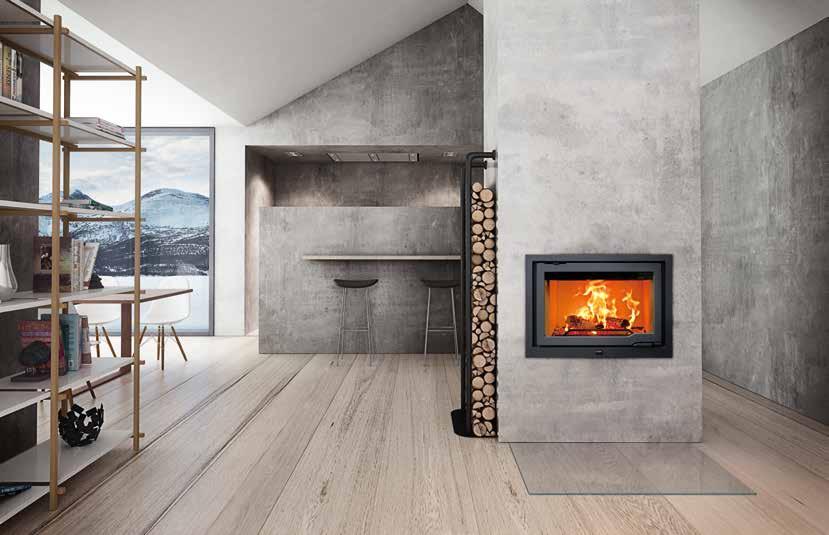

50 WKŁADY KOMINKOWE Wkłady kominkowe Jøtul można obudować indywidualnie lub zamontować w gotowej, prefabrykowanej obudowie. Jeśli budujesz kominek, dokonujesz wyboru na długi okres czasu. Jøtul przykłada dużą wagę do ponadczasowości wzornictwa, aby wkład stanowił naturalny element architektury pomieszczenia, w którym się znajduje. Wkłady żeliwne wytrzymują wiele lat bez deformacji, a drzwi, zawiasy i mechanizmy zamykające pozostają niezawodne również po długotrwałym obciążeniu. Kiedy budujesz kominek, ważną sprawą jest to, że chcesz go mieć na długo. I 530 FLAT I 570 FLAT Jøtul I 530 Flat to średniej wielkości wkład o unikalnym designie. Jego asymetryczny front przyciąga uwagę i nadaje wyjątkowy charakter każdemu wnętrzu, nawet gdy w kominku nie igrają płomienie. Bogate wyposażenie zwiększa funkcjonalność kominka. Jøtul I 570 Flat posiada dużą komorę paleniskową, która umożliwia spalanie polan długości do 55 cm. Białe, emaliowane płyty wewnętrzne dają wrażenie lekkości komory spalania, również przy wygaszonym ogniu. MOC: min. 3,8 maks. 14,0 kw OGRZEWANA POWIERZCHNIA: do 180 m² SPRAWNOŚĆ: 71% WYLOT SPALIN: góra (Ø 200 mm) MASA OK.: 132 kg WYMIARY (WXSXG): 544x630x433 mm MOC: min. 3,8 maks. 17,0 kw OGRZEWANA POWIERZCHNIA: do 280 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra (Ø 200 mm) MASA OK.: 220 kg WYMIARY (WXSXG): 575x740x500 mm AKCESORIA: Masa akumulacyjna HSS, dystrybutor ciepłego powietrza, rama ozdobna, dodatkowa szyba, grill, popielnik z dolotem powietrza. CB CZYSTE SPALANIE 40% MNIEJ DREWNA AKCESORIA: Popielnik, wymiennik wodny, masa akumulacyjna HSS, elektroniczny regulator spalania ERS-01, dystrybutor ciepłego powietrza, rama ozdobna, grill. STRONA 50

51 I 520 F I 520 FRL Jøtul I 520 F to średniej wielkości, żeliwny wkład kominkowy z płaską szybą. Emaliowane na biało płyty wewnętrzne nadają wkładowi lekkości i zapewniają dobry obraz ognia. Szyba posiada odbijającą ciepło powierzchnię, chroniącą szkło przed zabrudzeniem. Nadaje się do montażu w domach pasywnych. MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył MASA OK.: 110 kg WYMIARY (WXSXG): 524x670x431 mm Jøtul I 520 FRL posiada trzy szyby z powłoką pirolityczną oraz emaliowaną na biało, tylną płytę wewnętrzną. Unikalny system sterowania za pomocą jednego cięgna ułatwia obsługę. Wkład pracuje dobrze nawet przy mocy 3,9 kw i nadaje się do montażu w domach pasywnych. MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył MASA OK.: 110 kg WYMIARY (WXSXG): 524x576x431 mm CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA AKCESORIA: Stojak (nogi), lewe zamknięcie drzwi, dystrybutor, masa akumulacyjna HSS, ERS-01, ramy ozdobne szerokości 6 cm. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA AKCESORIA: Stojak (nogi), lewe zamknięcie drzwi, dystrybutor, masa akumulacyjna HSS, ERS-01, ramy ozdobne szerokości 6 cm. I 520 FL / FR C 24 Jøtul I 520 FL i Jøtul I 520 FR to narożne, żeliwne wkłady kominkowe z emaliowanymi na biało płytami wewnętrznymi. Pirolityczna powłoka poprawia parametry spalania i chroni szkło przed zabrudzeniem. Wkład do montażu także w domach pasywnych. MOC: min. 3,9 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 77% WYLOT SPALIN: góra i tył MASA OK.: 110 kg WYMIARY (WXSXG): 524x605x431 mm Jøtul C 24 oferuje wspaniały widok płomieni ujęty w elegancką ramę. Czysty design sprawia, ze wkład ten nadaje się do wnętrz w każdym stylu. MOC: min. 3,5 maks. 10,0 kw OGRZEWANA POWIERZCHNIA: do 140 m² SPRAWNOŚĆ: 78% WYLOT SPALIN: góra MASA OK.: 136 kg WYMIARY (WXSXG): 510x705x441 mm CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA AKCESORIA: Stojak (nogi), lewe zamknięcie drzwi, dystrybutor, masa akumulacyjna HSS, ERS-01, rama ozdobna szerokości 6 cm. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA AKCESORIA: Elektroniczny regulator spalania ERS-01, rama ozdobna szerokości 4 cm, wentylator wspomagający. STRONA 51

52 I 18 PANORAMA I 18 HARMONY Jøtul I 18 Panorama posiada palenisko umożliwiające spalanie polan o długości do 55 cm. Duża, panoramiczna szyba pozwala cieszyć się pełnym widokiem ognia. Neutralna, nowoczesna stylistyka sprawia, że wkład doskonale komponuje się z różnymi rodzajami zabudowy. MOC: min. 3,8 maks. 15,0 kw OGRZEWANA POWIERZCHNIA: do 200 m² SPRAWNOŚĆ: 81% WYLOT SPALIN: góra i tył (Ø 200 mm) MASA OK.: 186 kg WYMIARY (WXSXG): 610x746x600 mm Jøtul I 18 Harmony posiada palenisko mieszczące polana o długości do 55 cm. Jego neutralna, nowoczesna stylistyka komponuje się z różnymi rodzajami zabudowy. Harmonijkowe drzwi umożliwiają korzystanie z wkładu jak z kominka otwartego. MOC: min. 3,8 maks. 15,0 kw OGRZEWANA POWIERZCHNIA: do 200 m² SPRAWNOŚĆ: 81% WYLOT SPALIN: góra i tył (Ø 200 mm) MASA OK.: 186 kg WYMIARY (WXSXG): 610x746x600 mm Granatowoczarna emalia AKCESORIA: Popielnik, wymiennik wodny, masa akumulacyjna HSS, dystrybutor ciepłego powietrza, ERS-01, ERS-02, rama ozdobna, grill. Granatowoczarna emalia AKCESORIA: Popielnik, wymiennik wodny, masa akumulacyjna HSS, dystrybutor ciepłego powietrza, ERS-01, ERS-02, rama ozdobna, grill. I 80 RH PANORAMA I 80 RH HARMONY Jøtul I 80 RH Panorama to średniej wielkości wkład o klasycznym wzornictwie. Duża panoramiczna szyba pozwala na nieograniczone podziwianie blasku płonącego drewna. Neutralna linia sprawia, że wkład doskonale pasuje do nowoczesnych i klasycznych wnętrz. MOC: min. 3,8 maks. 14,0 kw OGRZEWANA POWIERZCHNIA: do 180 m² SPRAWNOŚĆ: 71% WYLOT SPALIN: góra (Ø 200 mm) MASA OK.: 125 kg WYMIARY (WXSXG): 544x630x588 mm Jøtul I 80 RH Harmony to średniej wielkości wkład o klasycznym wzornictwie. Harmonijkowe drzwi umożliwiają korzystanie z wkładu jak z kominka otwartego. Neutralna linia sprawia, że wkład doskonale pasuje do nowoczesnych i klasycznych wnętrz. MOC: min. 3,8 maks. 14,0 kw OGRZEWANA POWIERZCHNIA: do 180 m² SPRAWNOŚĆ: 71% WYLOT SPALIN: góra (Ø 200 mm) MASA OK.: 125 kg WYMIARY (WXSXG): 544x630x588 mm AKCESORIA: Popielnik z dopływem powietrza, masa akumulacyjna HSS, dystrybutor ciepłego powietrza, grill. AKCESORIA: Popielnik z dopływem powietrza, masa akumulacyjna HSS, dystrybutor ciepłego powietrza, grill. STRONA 52

53 I 400 PANORAMA I 400 HARMONY CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA Jøtul I 400 Panorama posiada panoramiczną szybę. Znakomicie nadaje się do domów o niskim zapotrzebowaniu na energię. MOC: min. 3,8 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 74% WYLOT SPALIN: góra (Ø 150 mm) MASA OK.: 125 kg WYMIARY (WXSXG): 492x640x516 mm AKCESORIA: Zestaw dolotu powietrza zewnętrznego, dystrybutor ciepłego powietrza, masa akumulacyjna HSS, elektroniczny regulator spalania ERS-01, popielnik. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA Jøtul I 400 Harmony ma harmonijkowe drzwi, dzięki którym można go używać jak otwarty kominek. Znakomicie nadaje się do domów o niskim zapotrzebowaniu na energię. MOC: min. 3,8 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 74% WYLOT SPALIN: góra (Ø 150 mm) MASA OK.: 125 kg WYMIARY (WXSXG):492x640x516 mm AKCESORIA: Zestaw dolotu powietrza zewnętrznego, dystrybutor ciepłego powietrza, masa akumulacyjna HSS 03, elektroniczny regulator spalania ERS-01, popielnik. I 400 FLAT Jøtul I 400 Flat charakteryzuje się nowoczesnym wzornictwem i technologią. Wkład posiada płaski front. Znakomicie nadaje się do domów o niskim zapotrzebowaniu na energię. MOC: min. 3,8 maks. 9,0 kw OGRZEWANA POWIERZCHNIA: do 120 m² SPRAWNOŚĆ: 74% WYLOT SPALIN: góra (Ø 150 mm) MASA OK.: 125 kg WYMIARY (WXSXG): 492x640x422 mm Żeliwne wkłady kominkowe na drewno są trwałe i niezawodne. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA 40% MNIEJ DREWNA AKCESORIA: Zestaw dolotu powietrza zewnętrznego, dystrybutor, masa akumulacyjna HSS, elektroniczny regulator spalania ERS-01, popielnik. STRONA 53

54 AKCESORIA Przedstawiamy małą próbkę z szerokiego zakresu akcesoriów, które oferujemy. Są to wysokiej jakości produkty w dużej części produkowane w naszych zakładach. Nasi autoryzowani dealerzy pomagają wybrać produkt, który najlepiej spełnia wymogi użytkownika. Więcej informacji można znaleźć na stronie internetowej ZESTAWY KOMINKOWE KOSZE NA DREWNO Oferujemy szeroki zakres funkcjonalnych zestawów kominkowych o nowoczesnym wzornictwie. Kosze na drewno w szerokim asortymencie rozmiarów, materiałów i kolorów. STRONA 54

55 PŁYTY PODŁOGOWE DYSTRYBUCJA CIEPŁA Oferujemy szeroki wybór płyt podłogowych wykonanych z różnych materiałów, o różnych kształtach i kolorach. Ciepło powstałe podczas spalania drewna we wkładach kominkowych Jøtul rozdzielane jest za pomocą dystrybutora ciepłego powietrza i układem kanałów bądź rur, przekazywane do innych pomieszczeń. Tym sposobem można ogrzać nawet do 280 m² powierzchni. RURY DYMOWE WYMIENNIKI WODNE Oferujemy szeroki asortyment rur dymowych, których rozmiary oraz kolorystyka dopasowane są do pieców i wkładów kominkowych Jøtul. Rury malowane są lakierem odpornym na działanie wysokich temperatur lub emaliowane. Koncepcja wymienników wodnych oparta została na założeniu, że ciepło do ogrzania wody może być pozyskane wyłącznie ze spalin. Pozwala to utrzymać wysoką temperaturę w komorze paleniskowej przy jednoczesnym obniżeniu temperatury spalin. Zespół wodny może współpracować z instalacjami grzejników oraz ogrzewania podłogowego, zasilanymi piecami c.o. na paliwa stałe, gaz, olej, prąd oraz pompami ciepła i bateriami słonecznymi. STRONA 55

56 HSS HEAT STORAGE SYSTEM Akumulacyjne wymienniki ciepła Heat Storage System (HSS) to elementy wykonane z materiałów ceramicznych o dużej pojemności cieplnej, których zadaniem jest odzyskiwanie i gromadzenie energii zawartej w spalinach. Montowane są one na wkładach kominkowych i na piecach wolno stojących. Składają się z kilku elementów o łącznej wadze od 45 do 160 kg oraz adapterów pozwalających na połączenie zarówno z paleniskiem jak i rurami dymowymi. ŁATWA I SZYBKA INSTALACJA WYSOKA POJEMNOŚĆ CIEPLNA PRZEDŁUŻENIE CZASU GRZANIA KOMINKA OSZCZĘDNOŚĆ OPAŁU SCHEMAT HSS 07 Masa akumulacyjna HSS 07 dedykowana jest do wkładów Jøtul I 18 Series. MATERIAŁ: beton magnezytowy GĘSTOŚĆ: 2,72 g/cm 3 WYMIARY WXSXG: 590x450x450 mm MASA: 157 kg STRONA 56

57 HSS 03 HSS 04 Masa akumulacyjna HSS 03 dedykowana jest do wkładów Jøtul I 400 Series MATERIAŁ: klinkier magnezytowy GĘSTOŚĆ: 2,82 g/cm 3 WYMIARY WXSXG: 350x355x355 mm MASA: 68 kg Masa akumulacyjna HSS 04 dedykowana jest do wkładów Jøtul I 570 Flat. MATERIAŁ: beton magnezytowy GĘSTOŚĆ: 2,72 g/cm 3 WYMIARY WXSXG: 628x504x318 mm MASA: 128 kg HSS 05 HSS 10 Masa akumulacyjna HSS 05 dedykowana jest do wkładów Jøtul I 80 RH Series i Jøtul I 530 Flat. MATERIAŁ: beton magnezytowy GĘSTOŚĆ: 2,72 g/cm 3 WYMIARY WXSXG: 478x442x318 mm MASA: 78 kg Masa akumulacyjna HSS 10 dedykowana jest do wkładów Jøtul I 520 Series. MATERIAŁ: klinkier magnezytowy GĘSTOŚĆ: 2,82 g/cm 3 WYMIARY WXSXG: 250x355x355 mm MASA: 45 kg STRONA 57

58 NIE MA TARASU BEZ KOMINKA We współpracy z Hardeide Design, opracowaliśmy Jøtul Terrazza. Jest to kominek zewnętrzny, który chce się pokazać - może stanowić część zestawu o ujednoliconym wyglądzie, wykorzystując nowoczesne meble i dobrze zaplanowane rośliny, tworząc zharmonizowaną kompozycję. Kominek jest wykonany ze stali Corten, na której po krótkim czasie, poprzez utlenienie, powstaje efektowny nalot. TERRAZZA INFORMACJE Jøtul Terrazza można pozostawić na zewnątrz na cały rok, aby cieszyć się nim w chłodne letnie wieczory oraz zimne jesienne dni. AKCESORIA: Ruszt, ekran przeciwiskrowy Ruszt zapewnia dużą powierzchnię do grillowania. W razie potrzeby można zamontować ekran, który umożliwia otwarcie z jednej strony. STRONA 58

59 AUTOMATYKA SPALANIA Elektroniczne regulatory ERS sterują całym procesem spalania od rozpalenia do wygaszenia. Zapewniają optymalne parametry pracy paleniska, precyzyjnie sterując stopniem otwarcia przepustnicy dolotu powietrza do spalania. Umożliwiają pracę w trybie automatycznym lub ręcznym. W trakcie działania kominka informują o przegrzaniu lub o konieczności dołożenia opału. ELEKTRONICZNY REGULATOR SPALANIA Stosowanie elektronicznego regulatora spalania ERS pozwala na precyzyjne sterowanie procesem spalania i wpływa na obniżenie zużycia opału. Regulator ERS-01 przeznaczony jest do sterowania pracą pieca lub kominka konwekcyjnego. Jego unikalną cechą jest zestaw dedykowanych programów uwzględniających parametry spalania wybranych modeli pieców i wkładów kominkowych Jøtul oraz Scan. Użytkownik może wybrać również program uniwersalny, przystosowany do obsługi większości dostępnych na rynku palenisk. Regulator ERS-02 przeznaczony jest do współpracy z wkładami kominkowymi Jøtul wyposażonymi w wymiennik wodny. Za pomocą dwóch czujników monitoruje temperaturę wody w obiegu i steruje dopływem powietrza do komory spalania oraz pracą pomp. Od momentu włączenia regulator ERS przejmuje wszystkie funkcje sterowania dopływem powietrza do spalania. Automatycznie rozpala i utrzymuje, zgodnie z wybranym programem, zadaną temperaturę w przedziale ± 5 C oraz bezpiecznie wygasza kominek kilkakrotne przewietrzając w tym czasie palenisko. ERS powiadamia użytkownika o braku opału lub za niskiej temperaturze spalin. Alarmuje też o niebezpiecznym przegrzaniu kominka. Po zakończeniu palenia zamyka przepustnicę, co nie dopuszcza do wychładzania kominka, wymiennika wodnego czy też masy akumulacyjnej HSS. STRONA 59

60 STALOWE KOMINY Do prawidłowego i bezpiecznego działania kominka niezbędny jest komin sprawnie odprowadzający produkty spalania. Stalowe, modułowe kominy Jøtul wykonane są z najwyższej jakości materiałów i charakteryzują się znakomitymi parametrami technicznymi. Duży nacisk położono na innowacyjne rozwiązania gwarantujące łatwy, szybki i bezpieczny montaż, szczególnie podczas przechodzenia przez stropy i dach. INFORMACJE KOLORYSTYKA ZASTOSOWANIE: komin do odprowadzania spalin z palenisk na paliwa stałe, prowadzony wewnątrz i na zewnątrz budynku PALIWO: drewno MATERIAŁ RURY ZEWNĘTRZNEJ: blacha stalowa, malowanie proszkowe MATERIAŁ RURY WEWNĘTRZNEJ: blacha stalowa, nierdzewna grubości 1 mm ŚREDNICA RURY WEWNĘTRZNEJ: 125, 150, 190, 250 mm IZOLACJA: wełna mineralna 140 kg/m³ GRUBOŚĆ IZOLACJI: 30 mm, 60 mm ROBOCZA TEMPERATURA SPALIN: 450 C MAKSYMALNA TEMPERATURA SPALIN: 600 C ODPORNOŚĆ NA POŻAR SADZY: tak OPATENTOWANY SYSTEM ŁĄCZENIA RUR: tak ZGODNOŚĆ Z NORMĄ: EN GWARANCJA: 25 lat LAT GWARANCJI Kominy Jøtul, standardowo malowane są farbą proszkową na kolor czarny, szary i biały. Na życzenie klienta, za dodatkową opłatą, są również dostępne w około dwudziestu różnych kolorach z palety RAL, a także mogą być wykonane z miedzi lub miedzi i stali nierdzewnej. STRONA 60

61 KOMIN GDZIE TYLKO CHCESZ BEZPIECZEŃSTWO PONAD DACHEM Użycie najlepszej jakościowo wełny mineralnej, o najwyższej dostępnej na rynku nominalnej gęstości, 140 kg/m³, umożliwia montaż naszych kominów w bezpośredniej bliskości materiałów palnych (5 cm dla komina z izolacją 60 mm). Przemyślane rozwiązanie zakończenia komina ponad dachem, chroni przed opadami i cofaniem się dymu. Wszystkie części czapy kominowej wykonane są ze stali o wysokiej odporności na warunki atmosferyczne. STRONA 61

62 FAKTY, NA KTÓRE NALEŻY ZWRÓCIĆ UWAGĘ KUPUJĄC NOWY KOMINEK Gdzie będzie zamontowany kominek? Aby uzyskać optymalne warunki działania i zadowolenie z kominka, ważną kwestią jest wybór odpowiedniego kształtu, formy, wielkości i miejsca montażu. Przydatny może być szkic pomieszczenia z zaznaczonym położeniem komina i ściany ogniowej wraz z jej wymiarami. Sprzedawca Jøtul pomoże wybrać właściwe miejsce montażu i odpowiedni model kominka. Jak ważna jest wentylacja? Kominek wymaga dobrego dopływu powietrza, aby uniknąć wydostawania się dymu do pomieszczenia i zapewnić optymalne spalanie. Powietrze z zewnątrz dostarczane jest poprzez nawietrzniki w ścianach, oddzielne kanały powietrza zewnętrznego lub, jeśli to możliwe, bezpośrednie przyłącze do kominka. Otwory wentylacyjne w ramach okien są w większości przypadków niewystarczające. Zamknięte spalanie Dzisiejsze wymogi dotyczące szczelności nowych domów i zrównoważonej wentylacji sprawiają, że konieczny jest dopływ powietrza zewnętrznego bezpośrednio do kominka, aby zapewnić prawidłowe spalanie. Paleniska posiadające system zamkniętego spalania pobierają powietrze oddzielnym przewodem bezpośrednio z zewnątrz budynku, poprzez ścianę zewnętrzną lub przez podłogę i pomieszczenie znajdujące się poniżej. W ofercie firmy Jøtul jest również stalowy komin modułowy Kombi, umożliwiający pobór powietrza kanałem biegnącym równolegle do kanału dymowego komina. Kiedy kominek jest podłączony do dopływu powietrza zewnętrznego, powietrze do spalania pobierane jest z zewnątrz budynku, a nie z pomieszczenia, w którym znajduje się palenisko. Zamknięte spalanie zapewnia również ekonomiczną eksploatację, ponieważ nie zużywa do tego celu podgrzanego powietrza z pomieszczenia. Zaleca się, aby w nowych domach montować kominki z systemem zamkniętego spalania. Jakiego typu komin będzie używany? Podczas wyboru kominka warto znać wymiary kanału dymowego i wysokość komina. Jeśli przekrój jest za mały, wysokość niewystarczająca lub zbyt wiele palenisk korzysta z jednego przewodu, często powoduje to słaby ciąg w kominie. Jakie jest maksymalne dopuszczalne obciążenie podłogi? Kominki firmy Jøtul zwykle nie wymagają wzmocnienia podłogi. Jednakże, jeśli wybrano ciężką obudowę, na przykład z naturalnego kamienia, konieczne może być wzmocnienie. Jakie jest zapotrzebowanie na energię? Zapotrzebowanie na energię cieplną zależy od typu budynku, jego izolacji termicznej i strefy klimatycznej. Dom posiadający typową izolację, okna z podwójnymi szybami, zbudowany obecnie w środkowej Polsce wymaga ok. 50 watów na metr kwadratowy. Przy obliczeniach warto założyć trochę zapasu na okresy skrajnie zimnej pogody. Ogrzewana powierzchnia Ogrzewana powierzchnia podawana jest orientacyjnie, ponieważ istotną rolę odgrywają tutaj standardy budowlane i miejsce montażu paleniska. Podajemy przybliżoną wartość w metrach kwadratowych, która, mamy nadzieję, ułatwi wybór kominka lub pieca. Jest ona oparta na nominalnej mocy pieca i wyliczona dla domu z typową izolacją i centralną lokalizacją paleniska. To samo dotyczy wyboru drewna, intensywności palenia i tego, czy budynek jest wykonany w najnowszej technologii czy tradycyjnej. Wartości te powinny być zatem traktowane jako orientacyjne. POTRZEBUJESZ POMOCY PRZY MONTAŻU? Sprzedawcy produktów firmy Jøtul często oferują wykonanie kompletnego montażu. Dbają oni o zapewnienie zgodności z obowiązującymi przepisami oraz wymogami producenta. STRONA 62

63 JAKOŚĆ EMALII Firma Jøtul była pierwszym producentem na rynku, który zastosował, już ponad 50 lat temu, porcelanową emalię do wykończenia pieców opalanych drewnem. Trwałe powierzchnie z emalii porcelanowej z pół połyskiem są nie tylko najlepsze, ale także najładniejsze. Efektownie podkreślają kontrast pomiędzy powierzchniami teksturowanymi i gładkimi. Emaliowana powierzchnia jest trwała i nie wymaga konserwacji. Sekretem znakomitej jakości emalii jest proces produkcyjny. Sam proces odlewania jest istotny dla uzyskania odpowiedniej jakości żeliwa, co z kolei jest warunkiem dla optymalnej jakości emalii. Przed pokryciem produktu emalią, części poddawane są jednokrotnemu lub wielokrotnemu piaskowaniu w celu usunięcia z powierzchni tlenków i grafitu oraz zwiększenia jej chropowatości, aby umożliwić prawidłowe przywieranie emalii do żeliwa. Dlatego, gwarantujemy emalię najlepszej jakości, która wytrzyma na zawsze. Obecnie dostarczamy produkty o różnym stopniu połysku. Niektóre posiadają półmatowy połysk, inne pełen. Oferujemy również produkty wykończone emalią majolikową. Wspólnym wyznacznikiem jakości emaliowanych powierzchni jest ich trwałość i brak potrzeby konserwacji, aby użytkownik i jego rodzina cieszyli się produktem firmy Jøtul przez pokolenia. Ważne: Pielęgnacja powierzchni emaliowanych: Do czyszczenia emalii nie należy używać mokrych lub wilgotnych ścierek. Spowoduje to przeniknięcie wilgoci pod szkliwo i powstanie korozji podpowłokowej. Efektem może być odpadanie powłoki emalierskiej od podłoża. MAŁA PRÓBKA EMALIOWANYCH POWIERZCHNI Emalia granatowoczarna Brązowa majolikowa Emalia kość słoniowa STRONA 63

64 SPALANIE DREWNA/ PORADY DOTYCZĄCE DREWNA Jeśli planujesz samodzielnie przygotować drewno, należy to robić wczesną wiosną. Rozłupane na mniejsze polana drewno przechowuje się na zewnątrz w stertach przez lato. Świeżo ścięte drewno zawiera wiele wilgoci, zatem należy pamiętać, aby przechowywać je w przewiewnym miejscu, gdzie będzie mogło pozbyć się wody. Aby sprawdzić, czy drewno jest wystarczająco suche, można uderzyć polanami o siebie i posłuchać jaki dźwięk wydają. Jeśli włożysz polano do szczelnej plastikowej torby i umieścisz w ciepłym pomieszczeniu, wilgoć wewnątrz torby wskaże, że drewno jest zbyt mokre. Najłatwiej rozpoznać suche drewno po widocznych pęknięciach. Porady dotyczące spalania drewna Istnieje kilka sposobów rozpalania ognia, jednak zawsze należy uważać, co się wkłada do paleniska. Nigdy nie wolno palić drewna malowanego lub impregnowanego albo plastiku zawierającego chlor (PCV), który uwalnia bardzo toksyczne gazy. Nie należy używać drewna wyrzuconego przez morze. Zawarta w nim sól podczas spalania przekształca się w chlor. Takie drewno można umyć i pozostawić na zewnątrz na co najmniej kilka lat. Drewno, które jest przechowywane na zewnątrz lub w zimnych pomieszczeniach powinno być wniesione do wewnątrz co najmniej 24 godziny przed użyciem, aby osiągnęło temperaturę pokojową. Drewno na rozpałkę należy rozłupać na szczapy o średnicy ok 4 cm. Ułatwi to wzniecenie ognia oraz zapewni powstanie ciągu w kominie. Przed rozpaleniem ognia należy otworzyć w kominku wszystkie doloty powietrza. Niektóre modele posiadają tylko jeden, a inne dwa. Najłatwiejsza metoda rozpalenia ognia: - Połóż dwie szczapy na dnie komory paleniskowej i ułóż drewno rozpałkowe w warstwach do wysokości wylotu powietrza wtórnego. Na górze stosu umieść rozłupane na połowę normalnej wielkości polana. - Włóż 2-3 kostki podpałki na górnej warstwie drewna rozpałkowego i zapal je. - Przy normalnych warunkach ciągu, zamknij drzwiczki i pozostaw ogień samemu sobie. Innym wariantem jest położenie dwóch dużych polan po obu stronach paleniska. Pomiędzy nie wkładamy 2-3 kostki podpałki, a na górze drewno rozpałkowe. Konieczne może być sprawdzenie w ciągu pierwszych minut czy ogień otrzymuje wystarczającą ilość powietrza. Zależnie od wielkości ciągu, może zaistnieć potrzeba dostarczenia dodatkowego powietrza poprzez uchylenie drzwiczek. Dodawaj paliwo do ognia często, lecz w małych ilościach. Jeśli spalanie będzie zbyt intensywne, w kominie może powstać zbyt duże obciążenie cieplne. Drewno należy spalać w umiarkowany sposób. Najlepszym wskaźnikiem dobrego spalania jest prawie niewidoczny dym wydobywający się z komina. Rozpalenie ognia jest łatwe, jeśli przestrzegane są zalecenia firmy Jøtul. Więcej porad i wskazówek można znaleźć na stronie internetowej jotul.com. STRONA 64

65 25 LAT NAJDŁUŻSZA GWARANCJA NA RYNKU Naszym celem jest udostępnienie Klientom najlepszego na świecie produktu, dlatego wszystkie piece i wkłady kominkowe Jøtul wykonywane są ręcznie w Norwegii, z najlepszych dostępnych materiałów. Ich wyjątkowa trwałość jest powodem, dla którego Jøtul oferuje rozszerzoną 25-letnią gwarancję - najdłuższą gwarancję na rynku. N A 25 LAT GWARANCJI Z E W N Ę T R Z N E C Z Ę Ś CI Ż E LI W N E AS zapewnia najwyższą jakość produktów i gwarantuje, że zostały one skonstruowane i wyprodukowane bez żadnych wad i usterek, oraz że przy prawidłowym doborze, montażu i użytkowaniu zgodnym z instrukcją będą funkcjonowały prawidłowo. Wobec powyższego dla naszych wkładów kominkowych i pieców udzielamy 25-letniej, rozszerzonej gwarancji. Dla ważności gwarancji wymagamy, aby nasz produkt został zakupiony w ramach sieci autoryzowanych dealerów, oraz zamontowany przez autoryzowanego instalatora Gwarancja Jøtul nie narusza żadnych praw zgodnych z obowiązującym ustawodawstwem krajowym, któremu podlega sprzedaż towarów konsumpcyjnych. Autoryzowani Instalatorzy posiadający aktualne certyfikaty wydane przez Centrum Szkoleniowe, zapewniają fachową i bezpieczną instalację naszych urządzeń oraz przeszkolenie przyszłych użytkowników w zakresie ich obsługi. Dla uzyskania ważności rozszerzonej, 25-letniej gwarancji produkt musi być zarejestrowany w Jotul Polska za pomocą internetowego formularza. Rejestracji może dokonać również autoryzowany dealer w imieniu swojego Klienta. Zalecamy dokonywanie okresowych, rocznych przeglądów i konserwacji urządzeń dla zachowania właściwych parametrów pracy urządzenia. Szczegółowe warunki 25-cio letniej gwarancji znajdą Państwo na naszej stronie oraz w autoryzowanych salonach. POLITYKA INTERNETOWA Produkty Jøtul sprzedawane są za pośrednictwem sieci wysoce wyspecjalizowanych detalistów. Aby mieć pewność, że odniosą Państwo korzyści z zakupu, nie zalecamy nabywania produktów Jøtul przez Internet, gdzie wspomniany wysoki poziom doradztwa i obsługi może być niedostępny. Jeżeli jednak zdecydują się Państwo na zakup pieca w Internecie, proszę upewnić się, że nabędą go Państwo od dystrybutora, który może zaoferować eksperckie porady dotyczące wyboru produktu najlepiej dopasowanego do Państwa potrzeb, a także jest w stanie zainstalować piec i zapewnić niezbędny serwis. W szczególności chcielibyśmy zasugerować, by unikali Państwo kupowania produktów Jøtul w Internecie od detalistów spoza Państwa regionu, którzy z tego powodu nie będą w stanie zaoferować Państwu odpowiedniej pomocy. STRONA 65

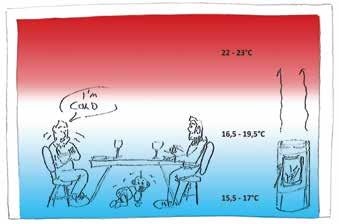

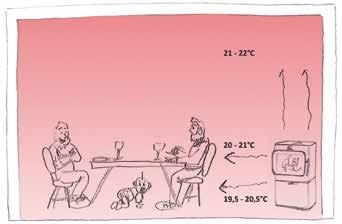

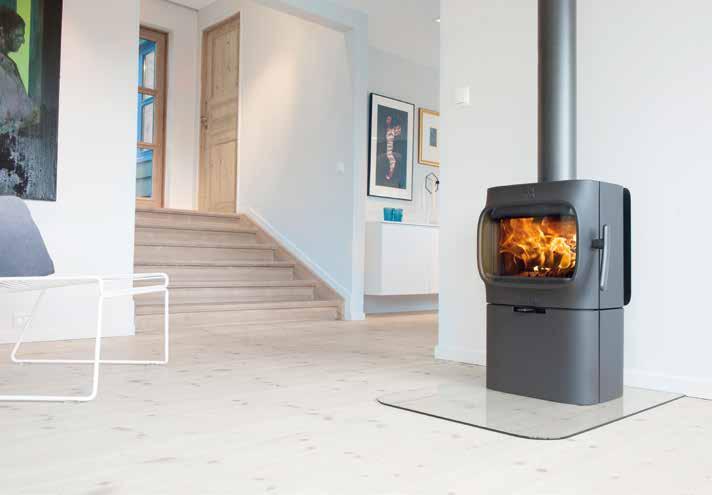

66 OGRZEWANIE RADIACYJNE JEST DLA NAS LEPSZE! Przy zakupie pieca opalanego drewnem, bardzo często pojawia się pytanie radiacja czy konwekcja i jest to chyba ten moment, w którym najłatwiej podjąć nieprzemyślaną decyzję. Te dwa sposoby ogrzewania pracują zupełnie inaczej i zapewniają zasadniczo inną atmosferę w pomieszczeniu, dlatego tak ważne jest, by wybrać właściwie. Wyjaśnimy te różnice i pomożemy Ci podjąć najlepszą decyzję. Po pierwsze, jak uzyskujemy idealną temperaturę we wnętrzu? Wbrew powszechnemu przekonaniu, najważniejszym celem źródła ciepła nie jest wzrost temperatury o określoną liczbę stopni. Najważniejszą cechą ogrzewania jest maksymalizacja Twojego poczucia komfortu we własnym domu. Temat ten podlega dość szerokim badaniom, prowadzonym na przykład przez Davida Zijdemanna ze Skarland Press. Wykazano, że ludzie czują się najbardziej komfortowo, kiedy ich stopy są ciepłe (lubią ogrzewanie podłogowe), w miejscach, gdzie przyjemnie ogrzana jest klatka piersiowa, ale powietrze, którym oddychają, nie jest zbyt ciepłe. Większość z nas może się z tym zgodzić. Podsumowując, lubimy źródła ciepła, które utrzymują w cieple stopy, ale nie powodują, że powietrze, którym oddychamy, jest ciepłe i ciężkie. OGRZEWANIE KONWEKCYJNE OGRZEWANIE RADIACYJNE Szkice ilustrują strefy różnych temperatur, stworzone w pomieszczeniu ogrzanym przez piec radiacyjny i konwekcyjny. Piece radiacyjne zapewniają równomierną temperaturę w całym pomieszczeniu. Ogrzewanie radiacyjne zapewnia największy komfort Ogrzewanie radiacyjne to po prostu przepływ ciepła z elementu ciepłego do chłodniejszych stref w pomieszczeniu. Przepływ ten odbywa się szybko. Piece radiacyjne rozgrzewają przedmioty i powierzchnie w pomieszczeniach, które delikatnie wypromieniowują ciepło z powrotem do otoczenia. Tym sposobem, otrzymujemy pokój ogrzany równomiernie od podłogi do sufitu, w którym ciepła w dotyku jest nawet powierzchnia mebli. Inne źródła, zapewniające ogrzewanie radiacyjne to słońce, duże grzejniki, ogrzewanie podłogowe i żeliwne piece na drewno. Konwekcja najsłabiej ogrzewa powierzchnie otaczające źródło ciepła Ogrzewanie konwekcyjne określa się jako ogrzanie powietrza, przepływającego między dwiema powierzchniami. Zimne powietrze jest zasysane pod piecem i ogrzewane, po czym unosi się do sufitu, skąd po nagromadzeniu stopniowo przesuwa się w dół. Laurent Georges, profesor nadzwyczajny na Wydziale Inżynierii Procesowej i Energetyki w SINTEF, stwierdza wyraźnie w projekcie badawczym Stablewood (2014), że konwekcja w piecach na drewno tworzy znacznie większe różnice temperatur między podłogą i sufitem, co jest efektem przeciwnym do tego, czego oczekujemy od źródła ciepła (maksymalizacji komfortu w pomieszczeniach). Powody, dla których Jøtul wciąż oferuje konwekcję, są bardzo proste nie wszystkie domy są wyposażone w ścianę ognioodporną. W związku z tym, ciepło musi przepływać w górę do sufitu, zamiast rozprzestrzenić się w pokoju na meble, podłogi i inne powierzchnie. Jednakże, nie jest to coś, co polecamy. STRONA 66

67 Wyniki badań pokazują, że ludzie czują się najlepiej w pomieszczeniach, w których powietrze jest ciepłe w niższych warstwach, zaś chłodniejsze w wyższych. David Zijdemann, Skarland Press Mit: wzrost konwekcji powoduje lepszy przepływ ciepła między pomieszczeniami. Fałsz. Przekazywanie przez powietrze ciepła w poziomie jest już bardzo wydajne, dlatego zwiększenie konwekcji z pieca na drewno nie ma znaczącego wpływu. Powodem, dla którego pomieszczenia ogrzewane przez radiację są zwykle oceniane jako przytulne i ciepłe w porównaniu do innych pomieszczeń, jest to, że piec radiacyjny ogrzewa także powierzchnie mebli w pomieszczeniu do komfortowej temperatury. Jøtul F 105 łączy radiację i konwekcję w idealny sposób. Piec promieniuje ciepłem, dzięki czemu temperatura w pokoju jest komfortowa, a osłona konwekcyjna pozwala ustawić piec w odległości 10 cm od ścian palnych. STRONA 67

68 CZYSTA RADOŚĆ PRZY PŁONĄCYM OGNIU CB CZYSTE SPALANIE Jøtul produkuje piece i wkłady kominkowe na drewno w Norwegii, gdzie obowiązują jedne z najsurowszych na świecie przepisy ochrony środowiska naturalnego. Głównym surowcem do produkcji jest żeliwo z recyklingu. Drewno jest paliwem odnawialnym i CO2 neutralnym źródłem energii, które nie przyczynia się do efektu cieplarnianego. Nowoczesne piece z technologią czystego spalania redukują o 90% emisję cząstek w stosunku do starszych kominków. Czyste ogrzewanie przy użyciu produktów neutralnych w zakresie CO 2 Produkty Jøtul należą do najczystszych produktów dostępnych na rynku, zatem możesz rozpalić ogień i czuć się z tym dobrze. Drewno jest odnawialnym zasobem, a spalanie go w piecu z technologią CB jest tak efektywne, że nie przyczyniasz się do powstawania efektu cieplarnianego. To dlatego, że wytwarzane podczas spalania CO 2 nie przekracza ilości absorbowanej przez drzewo podczas wzrostu. Kominek z technologią CB zapewnia również maksymalne wykorzystanie energii zgromadzonej w drewnie i emituje minimalną ilość zanieczyszczeń. Firma Jøtul podczas produkcji zwraca uwagę zarówno na środowisko zewnętrzne jak i surowce. Daje to gwarancję, że powłoki malarskie nie zawierają toksycznych metali ciężkich, a sama produkcja podlega surowym przepisom dotyczącym emisji. Czysta radość przy płonącym ogniu Masz wszelkie powody do dobrego samopoczucia, kiedy relaksujesz się przed kominkiem marki Jøtul. Naszym celem jest globalne przodownictwo pod względem przyjaznych dla środowiska technologii. A zatem, czyste spalanie to dla nas sprawa pierwszorzędnej wagi. Opłaca się być przyjaznym dla środowiska Kominki Jøtul z technologią czystego spalania CB potrzebują znacznie mniej opału niż stare kominki, aby wytworzyć tę samą ilość ciepła. Przy prawidłowym użytkowaniu, oznacza to zazwyczaj dwukrotnie mniejsze zużycie drewna. Możesz otrzymać maksymalną ilość ciepła nie szkodząc środowisku i oszczędzając dzięki mniejszemu zużyciu drewna. Co oznacza czyste spalanie CB? Czyste spalanie CB (Clean Burn) oznacza, że kominek posiada podwójny system spalania pierwotnego i wtórnego oraz dodatkowy system CB, powodujący całkowite i zupełne spalanie gazów. Drewno wykorzystane jest w sposób optymalny, a emisja zanieczyszczeń utrzymana jest na skrajnie niskim poziomie. W ten sposób produkujemy minimalną ilość dymu, ponieważ kominek wykorzystuje energię do wytwarzania ciepła, a nie dymu. Recykling żeliwa Firma Jøtul jest mocno zaangażowana w badania i rozwój w celu zapewnienia możliwie czystej produkcji. Kominki Jøtul produkowane są w jednej z najczystszych i najnowocześniejszych odlewni na świecie. Surowce są pozyskiwane z recyklingu żeliwa - kominki Jøtul wykonywane są z przetopionego, uszlachetnionego i ponownie odlanego materiału. STRONA 68

69 PODŁĄCZENIE DO KOMINA/ INSTALACJA CIEPŁEGO POWIETRZA Podłączenie wkładu kominkowego lub pieca wolnostojącego do komina ma kluczowe znaczenie dla ich prawidłowego działania. Prace należy wykonać starannie, stosując wysokiej jakości materiały i oprzyrządowanie. Podłączenie do komina Wkład kominkowy (1) podłącza się do kanału dymowego (2) za pomocą zestawu kształtek i rur stalowych (3). Aby podłączenie było bezpieczne i trwałe należy stosować przejście kominowe (4). Umożliwia ono szczelne i elastyczne połączenie rur z kominem. Wkład kominkowy zaopatrywany jest w powietrze do spalania doprowadzane rurą (5) o średnicy 100 mm z zewnątrz budynku. Przy pomocy trójnika z regulacją giętką (6) sterujemy ilością powietrza jaka jest potrzebna do prawidłowego procesu spalania. Spaliny odprowadzane są z komory spalania wkładu kominkowego (1) do kanału dymowego (2). t max 70 o C t max 70 o C t max 40 o C o C (550 o C) Rozprowadzenie ciepłego powietrza Działanie układu grzewczego oparte jest na wykorzystaniu ciepła konwekcyjnego. Powietrze (7) o temperaturze pokojowej wpływa pod wkład kominkowy (1) i ogrzewa się w przestrzeni pomiędzy korpusem kominka, a osłoną konwekcyjną (8). Ogrzane powietrze unosi się ku górnej części dystrybutora (9), gdzie następuje jego rozdział. Rurami Spiro aluminiowymi (10) lub ocynkowanymi (11) oraz przy pomocy kanałów (12) dociera ono do ogrzewanych pomieszczeń. Na końcach rur i kanałów montuje się kratki z regulacją. Przy ich pomocy regulujemy ilość ogrzanego powietrza dostarczanego do pomieszczenia. Na obudowie kominka umieszcza się kratki (13) bez regulacji. Aby zapobiec pękaniu obudowy na styku ze ścianą, czopuch należy odprężyć za pomocą kratki (14). t max 120 o C t max 550 o C t max 60 o C t max 120 o C t max 300 o C STRONA 69

70 PIECE - DANE TECHNICZNE I UŻYTKOWE F 371 ADVANCE F 371 HT ADVANCE F 373 ADVANCE F 377 ADVANCE F 377 HT ADVANCE F 378 ADVANCE F 378 HT ADVANCE Strona STANDARD: Ogrzewana powierzchnia do (m²) Sprawność (%) Długość polan (cm) Moc cieplna (min/nom/max kw) 3,9/5,9/9 3,9/5,9/9 3,9/5,9/9 3,9/5,9/9 3,9/5,9/9 3,9/5,9/9 3,9/5,9/9 Czyste spalanie (Clean Burn - CB) Zamknięta komora spalania Powietrze zewnętrzne (*akcesoria) Wylot spalin: Góra(G)/Tył(T)/Boki(B) G/T G/T G/T G/T G/T G/T G/T Średnica króćca dymowego - Ø (mm) Masa, ok. (kg) Wymiary (mm) (WxSxG) 1155x443x x443x x443x x494x x494x x443x x443x453 Płyta podłogowa min. (mm) (SxG) 752x x x x x x x442 Przegarniany ruszt Popielnik (*akcesoria) Konwekcja Panele steatytowe Wyjmowana półka w podstawie Wysokość osi króćca spalin tył (mm) Odległość od ścian palnych (A/B/C) 75/700/450 75/700/450 75/700/450 75/700/450 75/700/450 75/700/450 75/700/450 Odległość od ścian palnych chronionych ścianą ogniową (D/E/F) mm 50/450/200 50/450/200 50/450/200 50/450/200 50/450/200 50/450/200 50/450/200 AKCESORIA: Element High Top Elementy akumulacyjne (kg) Zestaw konwekcyjny Mechanizm obrotowy (360 ) Maskownica dopływu powietrza Dopływ powietrza zewnętrznego (kpl.) Górna płyta steatytowa (**standard) ** ** Płyta podłogowa żeliwna, stalowa lub szklana Żeliwne lub szklane drzwiczki podstawy Zestaw kominkowy (**standard) Elektroniczny regulator spalania Płyta grzejna Grill WYKOŃCZENIE: BP BBE Granatowoczarna emalia IVE Emalia kość słoniowa BRM Brązowa majolika WHE Biała emalia STRONA 70

71 F 373 WHE F 162 F 163 F 164 F 165 F F 167 ODLEGŁOŚCI OD ŚCIAN Z MATERIAŁÓW PALNYCH Na schemacie przedstawiono niektóre odległości od ścian wykonanych z materiałów palnych (A, B, C). Więcej informacji na jotul.pl ,6/5,5/7 3,7/5/9 3,7/5/9 3,7/5/9 3,7/5/9 3,7/5/9 3,7/5/9 B A E G/T G/T G/T G/T G/T G/T G/T x442x x450x x450x x450x x450x x450x x473x x x x x x x x473 C F /480/ /600/ /600/ /600/ /600/ /600/ /600/500 40/200/ /300/ /300/ /300/ /300/ /300/ /300/150 ODLEGŁOŚCI OD ŚCIAN PALNYCH CHRONIONYCH ŚCIANĄ OGNIOWĄ Na schemacie przedstawiono niektóre odległości od ścian wykonanych z materiałów niepalnych (D,E,F). Więcej informacji na jotul.pl. B E A D Ściana palna C F Ściana palna chroniona murem ogniowym STRONA 71

72 PIECE - DANE TECHNICZNE I UŻYTKOWE F 105 LL F 105 B F 305 LL F 305 B F 481 F 483 F 520 F 3 F 3 TD Strona STANDARD: Ogrzewana powierzchnia do (m²) Sprawność (%) Długość polan (cm) Moc cieplna (min/nom/max kw) 2,4/4,5/6 2,4/4,5/6 3,5/7/10 3,5/7/10 3,5/6/10 3,5/6/10 3,9/7/10 3,4/6/9 3,4/7/10 Czyste spalanie (Clean Burn - CB) Zamknięta komora spalania Powietrze zewnętrzne (*akcesoria) Wylot spalin: Góra(G)/Tył(T)/Boki(B) G/T G/T G/T G/T G/T G/T G G/T/B G/T Średnica króćca dymowego - Ø (mm) Masa, ok. (kg) Wymiary (mm) (WxSxG) 690x410x x410x x560x x560x x460x x460x x594x x577x x577x484 Płyta podłogowa min. (mm) (SxG) 722x x x x x x x x632 Przegarniany ruszt Popielnik (*akcesoria) Konwekcja Panele steatytowe Wyjmowana półka w podstawie Wysokość osi króćca spalin tył (mm) Odległość od ścian palnych (A/B/C) 100/400/ /400/ /400/300 50/250/ /500/ /500/ x700x /600/ /600/600 Odległość od ścian palnych chronionych ścianą ogniową (D/E/F) mm 75/150/100 75/150/100 40/200/100 50/200/100 50/300/100 50/300/ x500x /100/ /100/1000 AKCESORIA: Zestaw konwekcyjny (**standard) ** ** Mechanizm obrotowy (360 ) Maskownica dopływu powietrza Dopływ powietrza zewnętrznego (kpl.) Górna płyta steatytowa Płyta podłogowa żeliwna, stalowa lub szklana Półka popielnikowa Żeliwne drzwiczki podstawy Kosz na drewno Zestaw kominkowy (**standard) Elektroniczny regulator spalania Płyta grzejna Grill WYKOŃCZENIE: BP BBE Granatowoczarna emalia IVE Emalia kość słoniowa BRM Brązowa majolika WHE Biała emalia STRONA 72

73 F 8 TD F 602 N F 602 F 100 F 400 F 500 F MF 3 3,4/8/11 2,3/7/8,5 2,3/7/8,5 2,7/5/7,5 3,9/7/10,5 3,5/8,5/11 3,5/9,5/12 3,4/6,5/10 * * * G/T G/T G/T G/T G/T G/T G/T G/T x666x x320x x320x x528x x670x x720x x733x x577x x x x x x x x x632 ODLEGŁOŚCI OD ŚCIAN Z MATERIAŁÓW PALNYCH Na schemacie przedstawiono niektóre odległości od ścian wykonanych z materiałów palnych (A, B, C). Więcej informacji na jotul.pl. B A E C F /550/ /500/ /500/ /550/ /570/ /400/ /400/ /600/ /100/ /100/ /100/ /100/ /100/ /100/ /100/ /100/1000 ODLEGŁOŚCI OD ŚCIAN PALNYCH CHRONIONYCH ŚCIANĄ OGNIOWĄ Na schemacie przedstawiono niektóre odległości od ścian wykonanych z materiałów niepalnych (D,E,F). Więcej informacji na jotul.pl. B A E D C F Ściana palna Ściana palna chroniona murem ogniowym STRONA 73

74 WKŁADY I OBUDOWY - DANE TECHNICZNE I UŻYTKOWE C 24 I 400 FLAT I 400 PA / HA I 520 I 530 FLAT I 570 FLAT I 80RH PA / HA I 18 PA / HA Strona STANDARD: Ogrzewana powierzchnia do (m²) Sprawność (%) Długość polan (cm) Moc cieplna (min/nom/max kw) 3,5/7/10 3,8/6/9 3,8/6/9 3,9/7/10 3,8/9/14 3,8/14/17 3,8/9/14 3,8/10/15 Czyste spalanie (Clean Burn - CB) Zamknięta komora spalania Powietrze zewnętrzne (*akcesoria) * * * * Wylot spalin: Góra(G)/Tył(T)/Boki(B) G G G G/T(45 ) G G G G/T Średnica króćca dymowego - Ø (mm) Masa, ok. (kg) Wymiary (mm) (WxSxG) 510x705x x640x x640x x670x x630x x740x x630x x746x600 Przegarniany ruszt Popielnik (*akcesoria) * * - * * * * Steatyt Wysokość osi króćca spalin tył (mm) 1059 Odległość od ścian palnych (A/B/C) Odległość od ścian palnych chronionych ścianą ogniową (D/E/F) mm 50/50/50 15/15/15 15/15/15 100/50/50 15/15/15 30/30/30 15/15/15 30/30/30 Obudowa dedykowana do wkładu AKCESORIA: Dodatkowy, podwyższający element Elementy akumulacyjne (kg) Dopływ powietrza zewnętrznego (kpl.) Dystrybutor ogrzanego powietrza Wymiennik wodny Elektroniczny regulator spalania Płyta podłogowa żeliwna, stalowa lub szklana Boczny element podłączeniowy, steatytowy Rama ozdobna Stojak (nogi) Lewe zamknięcie drzwi Grill POWIERZCHNIE: BP BBE Granatowoczarna emalia CB CZYSTE SPALANIE Czyste spalanie CB (Clean Burn) Oznacza to, że kominek posiada podwójny system spalania, który ZAMKNIĘTAprzekształca DOMY do 90% gazów i cząstek dymu w ciepło. KOMORA SPALANIA NISKOENERGETYCZNE W ten sposób, uzyskujemy minimalną emisję dymu, ponieważ kominek wykorzystuje energię do wytwarzania ciepła, a nie dymu. CB CZYSTE SPALANIE ZAMKNIĘTA KOMORA SPALANIA Zamknięta komora spalania Paleniska z zamkniętą komorą spalania pobierają powietrze oddzielnym DOMY przewodem bezpośrednio z zewnątrz budynku, NISKOENERGETYCZNE poprzez ścianę zewnętrzną lub przez podłogę i pomieszczenie znajdujące się poniżej. STRONA 74

75 FS 165 FS 166 FS 173 FS 175 S 71 / S 72 FS 73 FS / / / ,8/6/9 3,8/9/14 FS 91 3,8/14/17 3,9/7/10 3,9/7/10 3,9/7/10 3,9/7/10 3,9/7/10 3,5/6/10 /- /- / * G/T G/T G/T G/T G/T(45 ) G/T G/T G/T 150/ / x872x x1025x x574x x850x x1065x x574x x574x x510x470 ODLEGŁOŚCI OD ŚCIAN Z MATERIAŁÓW PALNYCH Na schemacie przedstawiono niektóre odległości od ścian wykonanych z materiałów palnych (A, B, C). Więcej informacji na jotul.pl. B A E / * * /400/50 50/400/50 70/700/70 50/250/50 70/700/70 0/700/70 100/350/100 C F 15/200/50 15/200/50 50/550/50 50/150/50 50/550/50 0/550/50 100/350/100 Jøtul I 400 Flat Jøtul I 530 Flat Jøtul I 570 Flat Jøtul I 520 FRL Jøtul I 520 F Jøtul I 520 FR Jøtul I 520 FL Jøtul I 520 FRL Jøtul I 520 FRL Jøtul F 480 ODLEGŁOŚCI OD ŚCIAN PALNYCH CHRONIONYCH ŚCIANĄ OGNIOWĄ Na schemacie przedstawiono niektóre odległości od ścian wykonanych z materiałów niepalnych (D,E,F). Więcej informacji na jotul.pl. B E A D Ściana palna ANIE ZAMKNIĘTA KOMORA SPALANIA DOMY NISKOENERGETYCZNE Dom niskoenergetyczny Piece i wkłady kominkowe z tym oznaczeniem spełniają wymogi stawiane paleniskom montowanym w domach o niskim zapotrzebowaniu na energię oraz pasywnych. C F Ściana palna chroniona murem ogniowym STRONA 75
