Kasety sterownicze BPI

Transkrypt

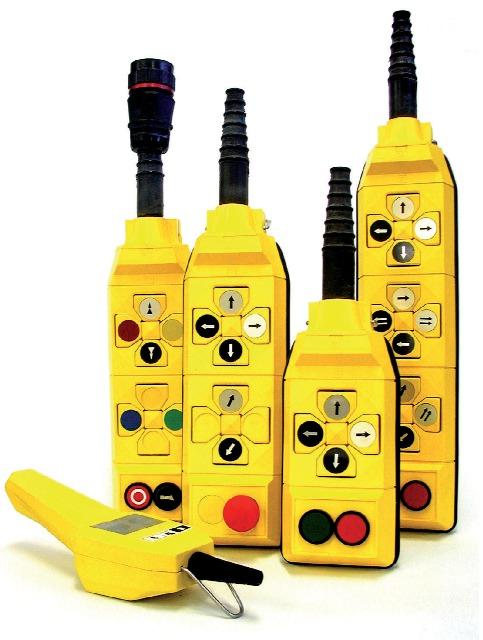

1 Produkty Kontrola, sterowanie i zasilanie Kasety sterownicze Standardowe kasety BPI Kasety sterownicze BPI Szeroka gama produktów Szczelność i wytrzymałość Oryginalna ergonomia Informacje Firma Mafelec specjalizuje się w produkcji elektromechanicznych komponentów dedykowanych do pracy w bardzo ciężkich warunkach. Bogatą ofertę łączników, rozłączników, sygnalizatorów czy izolatorów najczęściej można spotkać w aplikacjach kolejowych, tramwajach, metrze, samochodach specjalnych (np. śmieciarkach, autobusach), sprzęcie wojskowym (samochody, okręty), systemach drzwi automatycznych, ale także na salach operacyjnych czy w windach pasażerskich na całym świecie. Szeroka gama produktów: - Zarówno standardowe kasety, jak i konfigurowane pod wymagania Klienta - Od 2 do 12 przycisków (z możliwością zastosowania styków dwustopniowych) - Możliwość dodania dwóch elementów, np. E-STOP, lampki sygnalizacyjnej lub dwóch przycisków zależnych Szczelność i wytrzymałość: - Stopień ochrony IP66 oraz IK8 (odporność mechaniczna) sprawiają, że kasety BPI mogą być z powodzeniem używane w prawie każdych warunkach Oryginalna ergonomia - Układ 'gwiazdy' oraz duży rozmiar przycisków zaprojektowano tak, by operator błyskawicznie rozumiał ich funkcje i intuicyjnie oraz pewnie posługiwał się kasetą (sterował urządzeniem), nawet gdy na rękach ma grube rękawice ochronne - Właściwie zaprojektowany kształt i rozmiary kaset sprawiają, że pewnie leżą w dłoni. Mogą być wyposażone w uchwyty do podwieszania lub odpowiednio wytrzymały przewód

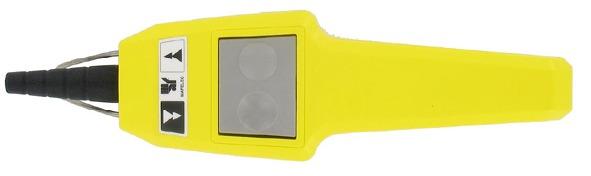

2 Dane techniczne Obciążenie znamionowe Ith 10 A Znamionowe napięcie izolacji Ui 500 V Napięcie impulsowe 6 kv Wytrzymałość dielektryczna 2,5 kv Kategoria izolacji C wg IEC oraz NF EN Prąd łączeniowy AC15: 230/400V 8/4A DC13: 24V/10A Żywotność mechaniczna Przyciski 1mln, Przełączniki obrotowe 300tys Obudowa Polipropylen Stopień ochrony IP66 Odporność mechaniczna IK08 Temperatura pracy -25 C do +70 C Odporność na ogień HB wg UL94 Wykończenie specjalne Tropikalne (+40 C i 95% wilgotności) Certyfikaty IEC i EN , DEMKO, CSA Przykładowe konfiguracje Dwa kierunki BPI kierunki, 1 prędkość: Nr katalogowy Opis Zestyki BPI5020A 2 przyciski mechaniczne zależne 2x 1 NO BPI5021A 2 przyciski mechaniczne zależne 2x 1 NC 1 NO BPI2580A 2 przyciski mechaniczne zależne 2x 2 NO BPI2527A 2 przyciski mechaniczne zależne 2x 2 NO + 1 NC (pojedyńczy nacisk z zestykiem early-break) 2 kierunki, 2 prędkości: BPI5022D 2 przyciski mechaniczne zależne 2x 1 NO + 1 NO (dwa stopnie nacisku) BPI5023D 2 przyciski mechaniczne zależne 2x 1 NO 1 NO + 1 NC

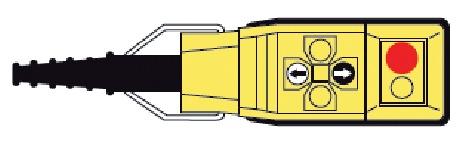

3 funkcje BPI kierunki, 1 prędkość + funkcje dodatkowe BPI6037 Grzybek blokowany 30-1 NC 2x 1 NO BPI6038 Grzybek blokowany 30-1 NC 2x 1 NC 1 NO BPI6738 Grzybek blokowany 2x 2 NO 1 NC (pojedyńczy nacisk z zestykiem early break) 30-1 NC 2 kierunki, 2 prędkości + funkcje dodatkowe BPI6732 Grzybek blokowany 30-1 NC 2x 1 NO + 1 NO + 1 NC (dwa stopnie nacisku z zestykiem early break) funkcje BPI kierunki, 1 prędkość BPI6040 4x 1 NO BPI6041 4x 1 NC 1 NO 4 kierunki, 1 prędkość + funkcje dodatkowe

4 BPI6047 Grzybek blokowany 30-1 NC 4x 1 NO BPI6048 Grzybek blokowany 30-1 NC 4x 1 NC 1 NO BPI5040 BPI5041 Przycisk płaski czerwony 1 NC Przycisk płaski czerwony 1 NC 4x 1 NO 4x 1 NC 1 NO BPI5740 BPI5041 Grzybek blokowany 30-1 NC Grzybek blokowany 30-1 NC 4x 1 NO 4x 1 NC 1 NO funkcje BPI kierunki, 2 prędkości BPI6042 4x 1 NO + 1 NO + 1 NC BPI5041 2x 1 NO + 1 NO + 1 NC 2x 1 NC 1 NO 4 kierunki, 2 prędkości + funkcje dodatkowe

5 BPI6742 Grzybek blokowany 30-1 NC 4x 1 NO + 1 NO + 1 NC BPI6743 Grzybek blokowany 30-1 NC 2x 1 NO + 1 NO + 1 NC 2x 1 NC 1 NO BPI5742 Grzybek blokowany 30-1 NC 4x 1 NO + 1 NO + 1 NC

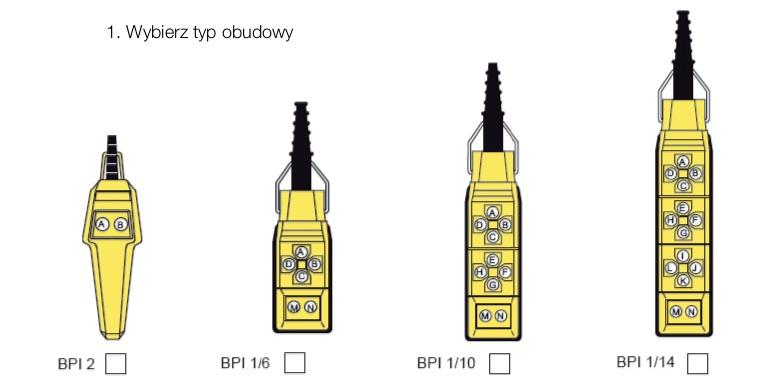

6 Kasety do konfiguracji
