IAV INSTALACJA AUDIOWIZUALNA. SALA WYKŁADOWA NR 402 W COLLEGIUM NOVUM BLOK A W POZNANIU, AL. Niepodległości 4 PROJEKT WYKONAWCZY

Transkrypt

1 Egzemplarz nr: 1 SALA WYKŁADOWA NR 402 W COLLEGIUM NOVUM BLOK A W POZNANIU, AL. Niepodległości 4 Inwestor: UNIWERSYTET IM. ADAMA MICKIEWICZA POZNAŃ, UL. WIENIAWSKIEGO 1 Tytuł: INSTALACJA AUDIOWIZUALNA Tom: IAV Faza opracowania: PROJEKT WYKONAWCZY Rodzaj opracowania: INSTALACJA AUDIOWIZUALNA Projektant: Weryfikator: Krzysztof Koprowski Uwagi / Uzgodnienia: POZNAŃ, LIPIEC

2 1. SPIS TREŚCI 1. SPIS TREŚCI 2 2. OŚWIADCZENIE ZESPOŁU PROJEKTOWEGO 3 3. ZAKRES PROJEKTU I PODSTAWY FORMALNO-PRAWNE 4 4. OPIS SYSTEMU AUDIOWIZUALNEGO I NAGŁOŚNIENIA ZADANIA SYSTEMU STRUKTURA SYSTEMU opis DZIAŁANIA ROZWIĄZANIA SPRZĘTOWE 7 5. KARTY KATALOGOWE URZĄDZEŃ 8 6. ZDJĘCIA PODOBNYCH INSTALACJI WYTYCZNE DLA INNYCH BRANś SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT: ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW UWAGI MONTAśOWE SPIS RYSUNKÓW 20 2

3 2. OŚWIADCZENIE ZESPOŁU PROJEKTOWEGO Oświadczamy, Ŝe prace projektowe ujęte w niniejszym opracowaniu zostały wykonane zgodnie z Ustawą z 2000 roku Prawo Budowlane (Dz.U Nr 106 poz wraz z późniejszymi zmianami, warunkami technicznymi, obowiązującymi przepisami, Polskimi Normami. Równocześnie oświadczamy, Ŝe dokumentacja projektowa, jest wykonana zgodnie ze zleceniem i kompletna z punktu widzenia celu, któremu ma słuŝyć.... Podpis projektanta Krzysztof Koprowski 3

4 3.ZAKRES PROJEKTU I PODSTAWY FORMALNO-PRAWNE Niniejszy projekt obejmuje: System audiowizualny w sali wykładowej 402 Collegium Novum UAM w Poznaniu przy al. Niepodległości 4 Podstawami prawnymi i merytorycznymi do wykonania projektu są: Zlecenie Działu Technicznego UAM Obmiar sali Dane techniczne urządzeń Wiedza i doświadczenie projektanta Wszystkie zastosowane urządzenia elementy systemu spełniają wymagania odpowiednich norm technicznych. Instrukcje obsługi i konserwacji systemów zostaną wykonane łącznie z dokumentacją powykonawczą. 4

5 4.OPIS SYSTEMU AUDIOWIZUALNEGO I NAGŁOŚNIENIA 4.1 ZADANIA SYSTEMU Zadaniem systemu audiowizualnego w sali dydaktycznej jest wspomaganie procesu nauczania za pomocą nowoczesnych środków technicznych. Aby osiągnąć załoŝony cel, zaprojektowano system urządzeń spełniający wymogi nowoczesnej dydaktyki. Podstawowym zadaniem projektowanego systemu jest wizualizacja na duŝym ekranie materiałów dydaktycznych wraz z towarzyszącym dźwiękiem, ale równieŝ tekstów i rysunków z ksiąŝek, arkuszy papieru, lub foliogramów. System nagłośnienia sali pozwala na prowadzenie wykładów i dyskusji w duŝej grupie osób. 4.2 STRUKTURA SYSTEMU System AV składa się ze stanowiska wykładowcy, oraz: wideoprojektora - przetwornika obrazu ekranu stacjonarnego komputera PC odtwarzacza DVD / magnetowidu odtwarzacza CD / magnetofonu wizualizera przyłącza do podłączenia przenośnego komputera - laptopa systemu nagłośnienia sali systemu szynowego z przesuwnymi tablicami suchościeralnymi pulpitu sterującego urządzeniami AV, Ŝaluzjami i regulacją oświetlenia OPIS DZIAŁANIA 5

6 System audiowizualny to wideoprojektor i ekran, oraz urządzenia odtwarzające ze wszystkich dostępnych nośników. Zaproponowany wideoprojektor wyświetla obrazy z rozdzielczością XGA (1024x768). Taka rozdzielczość wydaje się być dobrym kompromisem pomiędzy ceną, a jakością obrazu. Wyświetlane obrazy będą pochodziły z odtwarzacza DVD, magnetowidu VHS, wizualizera, komputera wbudowanego w system, lub podłączonego do zewnętrznego przyłącza laptopa. MoŜna podłączyć dodatkowo dwa laptopy, wykorzystując w tym celu wizualizer jako przełącznik sygnałów VGA (bez dźwięku). Zastosowany typ wizualizera pracuje z taką samą rozdzielczością (XGA) jak wideoprojektor. Takie rozwiązanie cechuje optymalna jakość obrazu na ekranie, poniewaŝ sygnał pochodzący z wizualizera nie jest poddawany w projektorze operacji przeskalowania do innej rozdzielczości. Jako źródła dźwięku, oprócz urządzeń odtwarzających obrazy z dźwiękiem towarzyszącym, zastosowano magnetofon kasetowy i odtwarzacz CD. Źródłem sygnału audio moŝe być równieŝ komputer lub laptop. Na zastosowanie magnetowidu VHS, oraz magnetofonu kasetowego zdecydowano się ze względu na sporą ilość materiałów dydaktycznych na tych nośnikach zgromadzonych w zasobach uczelni. Załączanie źródeł sygnałów audiowizualnych odbywa się z tablicy sterującej umieszczonej po lewej stronie stołu nauczyciela. W tablicy zastosowano duŝe odporne na zniszczenie przyciski z czytelnymi opisami funkcji. Przyciski wyboru źródeł sygnału sygnalizują podświetleniem stan aktywny źródła. Na tablicy przewidziano równieŝ oprócz włączników zasilania, sekcje sterujące rozwijaniem ekranu, sterowania ściemnianiem oświetlenia, sterowania zasłonami (Ŝaluzjami), a takŝe reset komputera i przejście komputera do stanu stand by. Na ścianie frontowej sali zostanie umieszczona tablica suchościeralna na dwukanałowej szynie, dzięki czemu tablicę moŝna przesuwać w dowolne miejsce na ścianie. Na szynie moŝna w łatwy i szybki sposób zamocować plansze. System uzupełniają dwa mikrofony bezprzewodowe. Jeden do ręki, drugi będzie moŝna skonfigurować jako nagłowny, lub przypinany (krawatowy). Ze względu na moŝliwość wystąpienia zakłóceń zewnętrznych, wybrano mikrofony Shure, które charakteryzują się bardzo dobrą odpornością na zakłócenia, oraz du- 6

7 Ŝą ilością kanałów częstotliwości roboczych. Zastosowano wzmacniacz z mikserem mikrofonowym i przełącznikiem sygnałów. Dźwięk będzie emitowany przez dwa głośniki zawieszone na ścianie. Wszystkie urządzenia zostaną umieszczone w szafie sprzętowej wbudowanych w stół nauczyciela, zamykanej przeszklonymi drzwiami. Takie rozwiązanie daje moŝliwość sterowania urządzeniami odtwarzającymi pilotem przez szybę zamkniętych drzwi. 4.3 ROZWIĄZANIA SPRZĘTOWE Zaprojektowany system jest oparty na urządzeniach przodujących producentów w branŝy audiowizualnej. Podstawowe i najwaŝniejsze elementy w sali, to: wideoprojektor NEC VT700 o rozdzielczości obrazu XGA wizualizer Samsung SDP900DXA o rozdzielczości obrazu SXGA magnetofon z odtwarzaczem CD TASCAM CDA-500 specjalizowany wzmacniacz przełącznik sygnałów TASCAM AV-452 mikrofony bezprzewodowe SHURE SLX głośniki JBL CONTROL 25 komputer PC podłączony do internetu przełącznik sygnałów KRAMER system tablic Legaline firmy LEGAMASTER przyłącze do podłączenia laptopa 7

8 5. KARTY KATALOGOWE URZĄDZEŃ Wideoprojektor NEC VT 700 Technologia Lampa śywotność lampy Jasność Kontrast 500:1 Obiektyw minimalna przekątna obrazu 53 cm Maksymalna przekątna obrazu Odległość projekcyjna 3 x 1.6 cm (0.63") p-si with MLA LCD-Panel 210 W DC (172 W DC Eco Mode) 2,500 h (3,500 h tryb Eco) 3,000 ANSI lumenów (2,400 tryb Eco) Ręczny zoom/focus, F= 1.7?2.07, f= mm 762 cm 0.7?11.1 m Współczynnik projekcji :1 Częstotliwość Rozdzielczość rzeczywista Dopuszczalne rozdzielczości Wejścia wideo Horizontal: khz (RGB: 24?100 khz), vertical: Hz 1024 x 768 (XGA) 1,600 x 1,200 (UXGA), 1,920 x 1,080 (HDTV 1,080i/60, HDTV 1,080i/50), 1,280 x 720 (HDTV 720p), 1,280 x 1,024 (SXGA), 1,280 x 1,024 (Mac 23?), 1,152 x 870 (Mac 21?), 1,024 x 768 (XGA) compressed, 800 x 600 (SVGA), 832 x 624 (Mac 16?), 640 x 480 (VGA/Mac 13?), 720 x 480 (SDTV 480p), 720 x 480 (DVD progressive), 720 x 576 (DVD progressive) Mini D-SUB 15-pin, compatible to component (YPbPr); DVI-I with HDCP, shared with DVI analog ( DVI-VGA adapter); Phono jack; DIN 4-pin (Hoseiden Connection) Wyjścia wideo Wejścia audio Kontrola z komputera Kompatybilność wideo Multimedia Mini D-SUB 15-pin 3.5 mm stereo mini jack (Computer analog and digital); Stereo jack (Video and S-Video) mini DIN 8-pin (female) PAL/PAL60/NTSC/SECAM/NTSC 4.43/PAL-N/PAL-M 5 W mono 8

9 Zoom Ostrość Cechy specjalne Remote control Rozmiary Waga Zasilanie Power requirements [W] Poziom szumu Manual Manual Automatyczna korekcja efektu trapezowego w pionie, dostosowanie obrazu do koloru ściany, zarządzanie kolorami, RS-232, funkcja szybkiego startu szybkiego wyłączenia, wyłącznik czasowy, funkcja help, zabezpieczenie przed kradzieŝą, menu w 21 językach, obiektyw szerokokątny, sygnał dźwiękowy - zmiany źródła sygnału, adapter DVI-VGA Source select, picture mute function, picture adjust, aspect ratio, optional presentation and mouse control, auto adjust, freeze function, magnify, audio control, lamp mode 309 x 112 x 258 mm (bez nóŝek i obiektywu) 3.1 kg V AC/50?60 Hz 295 W max./stand-by Mode 9 W 29 db (A)* Bezpieczeństwo i ergonomia CE, TÜV GS Gwarancja Projector: 3 years pan-european premium service Lamp: 6 months, max. 1,000 hrs** 9

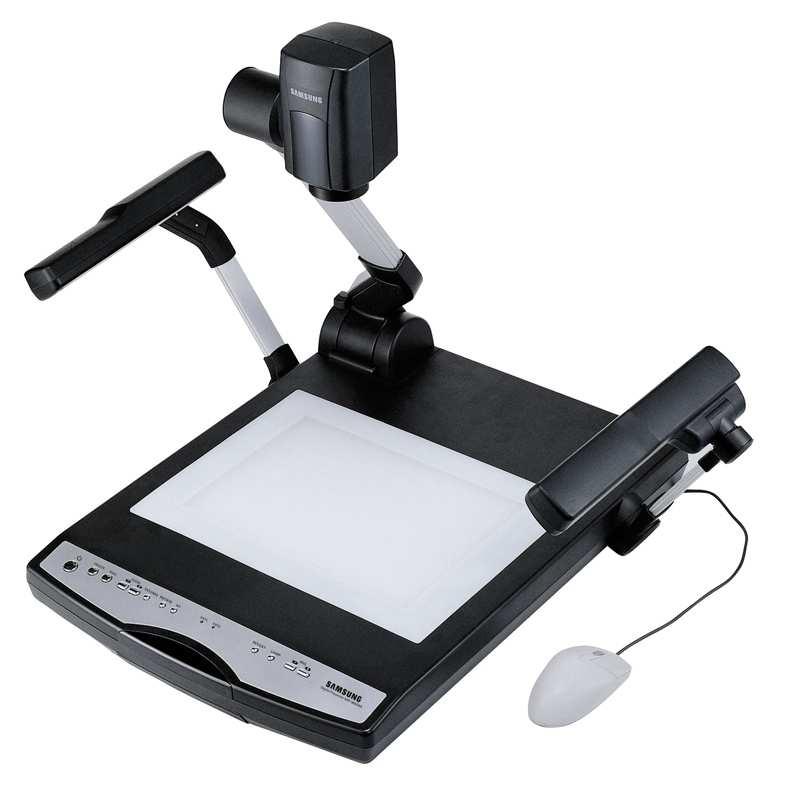

10 Wizualizer SAMSUNG SDP900DXA Wymiary podczas uŝytkowania: 760 (sz.) x 573 (wys.) x 558 (głębokość); podczas przechowywania: 562 (sz.) x 165 (wys) x 573 (głębokość) mm Waga: Układ optyczny: 10 kg soczewka 1.5(Wide)~2.1(Tele),f=5.2~66.6, 12 x Zoom obszar ogniskowania maksymalnie: 299 x 224 mm, minimalnie: 21 x 16 mm większenie cyfrowe Układ oświetlenia: powiększenie 12 x powiększenie optyczne, 3 x po na wysięgnikach bocznych oraz okienko świetlne (wbudowane w urządzenie) Video: efektywne piksele (H) x 799(V) częstotliowść kadrów - 20 kadrów/sek zespół przechwytu - 1/3" 850,000 pikseli PS CCD wyjście VGA x 768 (XGA) RGB kolor wyjście Video ; S-Video Y:1.0Vp-p/75 om C:0.286Vpp/75om Połaczenia z komputerem: wejście sygnałowe: 2 x 15 pin mini D-Sub wyjścia sygnałowe: 2 x 15 pin mini D-Sub, DVI, Video RCA, S-Video 1 x 4 pin mini DIN 1 x 10

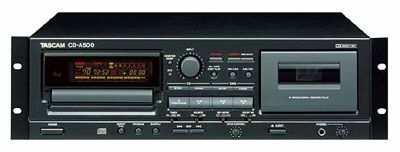

11 Magnetofon z odtwarzaczem CD TASCAM CD-A500 Parametry: ODTWARZACZ CD Pasmo częstotliwości 10 Hz 20 khz ± 0,5 db Odległość sygnału od szumu 90 db Separacja między kanałami 75 db 3-droŜna funkcja powtarzania ( single / auto / A-B ) Programator czasu pracy Timer play ODTWARZACZ KASETOWY głowice 1 x uniwersalna (obracana dla rewersu) 1 x kasująca Automatycznie przełączany kierunek biegu taśmy (auto rewers) Dwukierunkowe nagrywanie/odtwarzanie Powrót do zera System redukcji szumów Dolby B Programator czasu pracy Timer play / recording Wszystkie funkcje sterowane pilotem CD tape continuous play Zasilanie 230 V AC, 50 Hz Wymiary 483 mm x 145 mm x 290 mm Obudowa 3U przystosowana do montaŝu w 19 RACK u 11

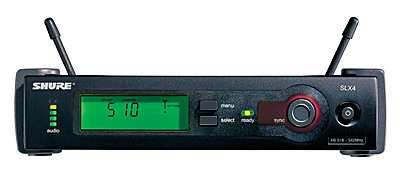

12 MKROFONY BEZPRZEWODOWE SHURE SLX SM 58 Odbiornik SLX Paramerty: Automatyczny wybór częstotliwości pracy Automatyczna lokalizacja wolnego kanału Automatyczna synchronizacja nadajnika z odbiornikiem Blokady zasilania i częstotliwości w nadajniku i odbiorniku ODBIORNIK: Zasięg 100 m (w typowych warunkach) Pasmo UKF, Pasmo przenoszenia min. 45 Hz, max. 15 khz 12 systemów na kaŝde pasmo UHF (w zaleŝności od kraju) Przewody do anten montowanych z przodu Regulacja głośności Wyjścia audio ¼ i XLR Obudowa 1U przystosowana do montaŝu w 19 RACK u 12

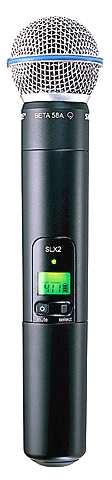

13 NADAJNIK SLX Transmisja stanu baterii (tonem pilotującym) Nadajnik SLX Mikrofon WH20 Mikrofon WL185 Mikrofon SM58 1. Do ręki (wbudowany w mikrofon): SM58 2. Nadajnik paskowy SLX + mikrofon nagłowny: WH20 3. Nadajnik paskowy SLX +Lavalier (wpinany): WL185 SZYNOWY SYSTEM TABLIC Szyna dwukanałowa, biała 240cm, Szyny wyposaŝone w uchwyt do szybkiego mocowania plansz, arkuszy papieru, plakatów itp. MoŜliwość zastosowania haczyków do zwieszania plansz, map itp. Tablica magnetyczna biała, suchościeralna 90x180 Akcesoria do tablic - zestaw startowy: 4 pisaki suchościeralne, płyn zmywający, magnesy (10szt), ścierak. Gwarancja na powierzchnię tablicy 25lat 13

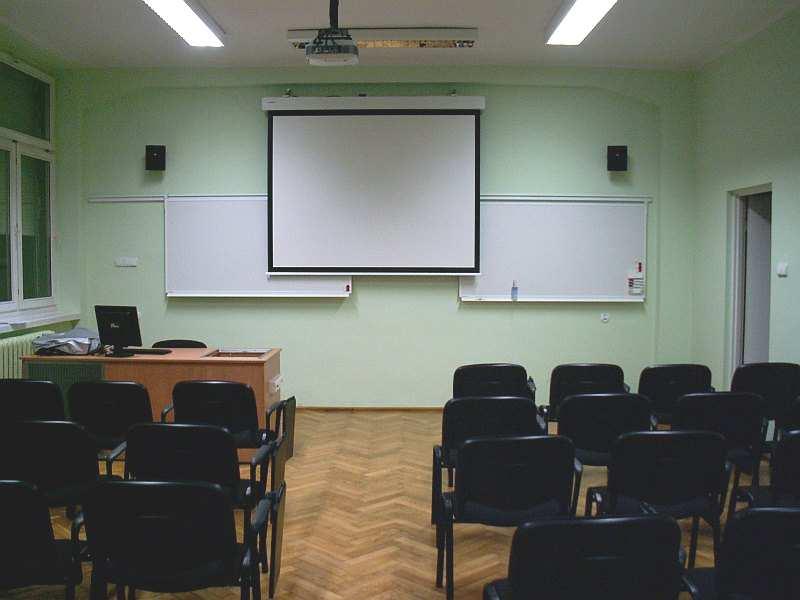

14 6. ZDJĘCIA PODOBNYCH INSTALACJI Dla przybliŝenia koncepcji wyposaŝenia sali, poniŝej przedstawiono kilka zdjęć z instalacji o podobnym charakterze. Nie oznacza to, Ŝe wszystkie przedstawione meble i urządzenie będą identyczne z prezentowanymi na zdjęciach. 1. System tablic przesuwnych i ekran w sali AV 14

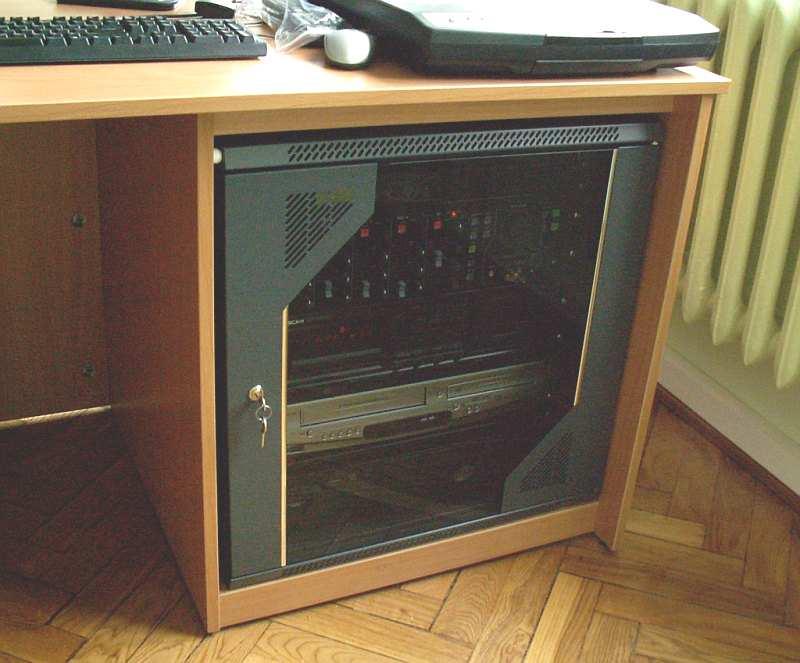

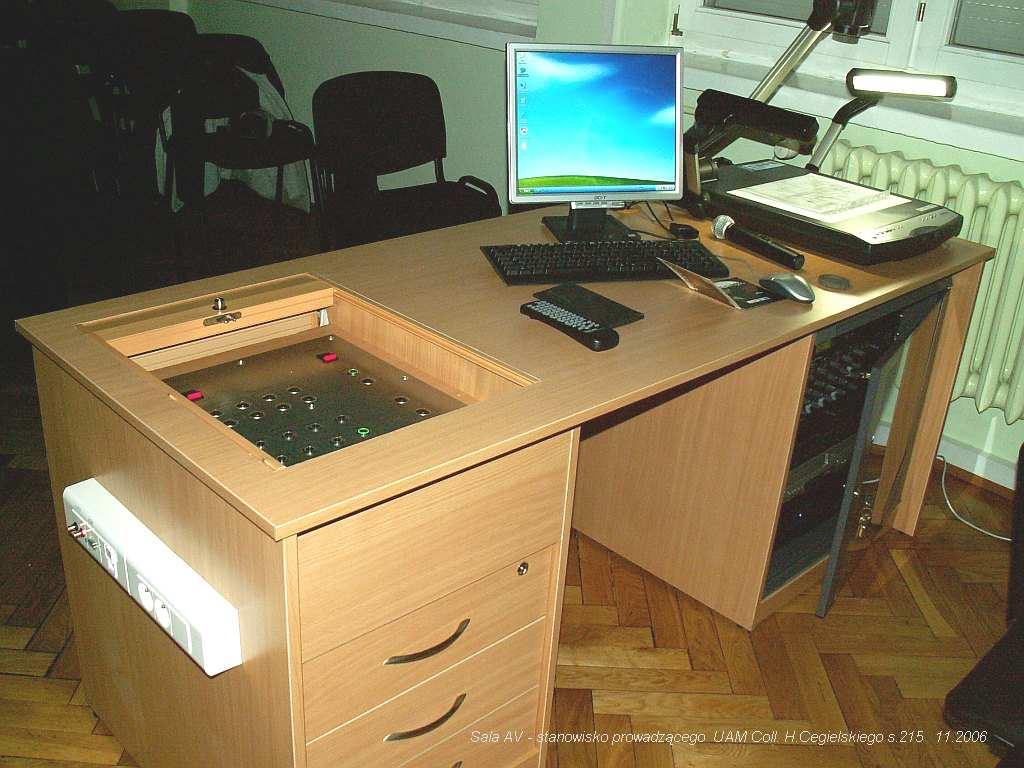

15 2. Stół nauczyciela w sali audiowizualnej 3. Zamknięta szafa sprzętowa w stole nauczyciela 15

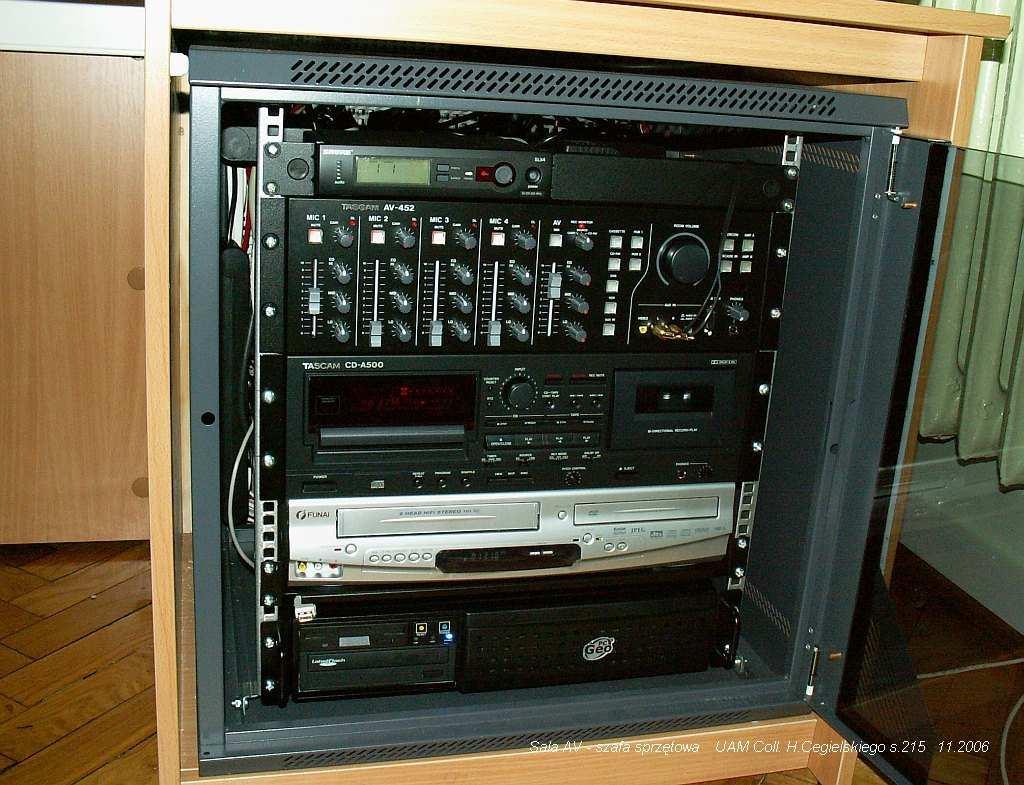

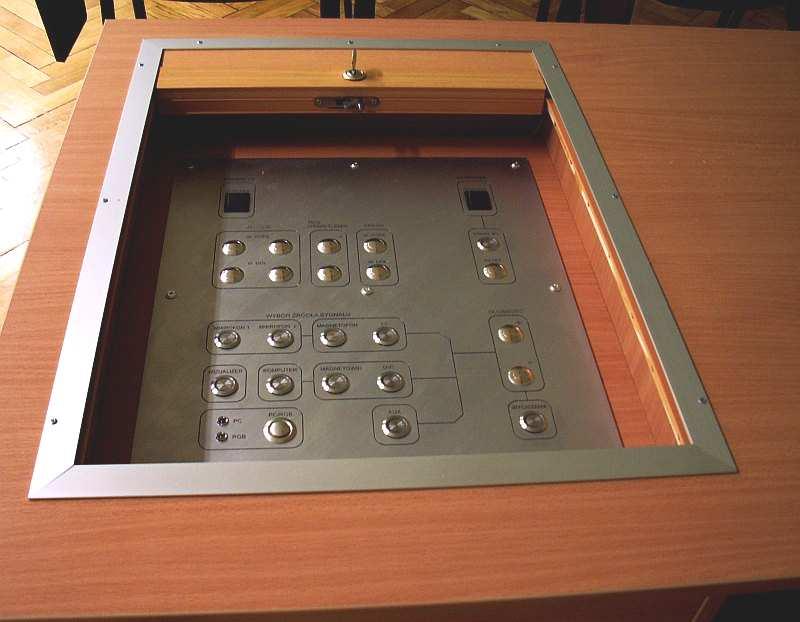

16 4.Urządzenia w szafie sprzętowej 5. Tablica sterująca 16

17 7. WYTYCZNE DLA INNYCH BRANś BranŜa budowlana 1. Wszystkie otwory linii instalacyjnych, przechodzące przez ściany powinny być uszczelnione i tworzyć przepusty instalacyjne. Wypełnienie przestrzeni między materiałem ściany a przewodami (kablami, rurami), naleŝy wykonać zaprawą ognioochronną, wg technologii dopuszczonej przez ITB, na pełnej szerokości ściany lub płyty stropowej (na pełnej głębokości otworu). BranŜa elektryczna 1. W projekcie elektrycznym zabezpieczone zostanie zasilanie na potrzeby zaprojektowanych instalacji 2. Wszystkie urządzenia AV będą zasilane z tej samej fazy, zgodnie ze schematem zawartym w projekcie, rys. IAV Na tablicy sterującej przewidziano sterowanie jednym obwodem regulowanego oświetlenia, oraz trzema niezaleŝnie sterowanymi Ŝaluzjami. Układ połączeń elementów załączających przedstawiono na rys. IAV 08. Układy wykonawcze sterujące oświetleniem naleŝy umieścić w części elektrycznej projektu. BranŜa informatyczna 1. Do sali naleŝy doprowadzić dwie linie sieci informatycznej 8. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU RO BÓT: Specyfikację techniczną wykonania robót audiowizualnych opracowano w oddzielnym tomie. 17

18 9. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW 9.1 ZESTAWIENIE URZĄDZEŃ L.p. Nazwa typ producent ilość 1 Wideoprojektor VT 700 NEC 1 2 Ekran zwijany elektrycznie 200x153 Elpro electrol Projecta 1 3 Wizualizer Samsung SDP 900DXA Samsung 1 4 Wzmacniacz/mikser/ przełącznik sygnałów AV452 TASCAM 1 5 Mikrofon bezprzewodowy SLX24/SM58 SHURE 1 6 Mikrofon bezprzewodowy* (nagłowny) SLX / WH20 SHURE 1 7 Mikrofon bezprzewodowy* (krawatowy) WL 185 Lavalier SHURE 1 8 Odtwarzacz CD z magnetofonem CDA-500 Rack TASCAM 1 9 Odtwarzacz DVD z magnetowidem Funai 1 10 Zestaw głośnikowy CONTROL 25 JBL 2 11 Komputer PC 2U + system operacyjny VISTA Geo - Centimedia Komputronik 1 12 Monitor LCD 17" Belinea 1745 S1 Belinea 1 13 Rozdzielacz sygnału VS 92A ATEN 2 14 Przełącznik sygnałów RGB+audio VP-211DS KRAMER 1 15 Zasilacz 12V min. 200mA standard 1 16 Przyłącze ( patrz opis ) wg opisu Legrand 1 17 Nadajnik IR IR271 PROVIS 1 18 Stół - Katedra do zabudowy udządzeń Biurko typ 504T 1 19 Szafa sprzętowa RACK 12U + wyposaŝenie opis 12U AGMAR 1 20 Tablica sterująca TS-452/ PROVIS 1 21 Wieszak do projektora + przedłuŝacz EPC + PFA VOGEL'S 1 22 Szyna Legaline 240 cm Legamaster 2 23 Tablica suchościeralna biała 90x180cm Legamaster 1 24 Akcesoria do tablic Starter Kit Legamaster 1 18

19 9.2.1 kompletacja przyłącza poz. 16 w zestawieniu urządzeń L.p. Nazwa typ producent j.m. ilość 1 Puszka na tynk Mosaic Legrand szt. 2 2 Uchwyt Mosaic Legrand szt. 2 3 Ramka Mosaic Legrand szt. 2 4 Gniazdo informat. SUB D9 Mosaic Legrand szt. 1 5 Złącze RGB DB15Fsub szt. 1 6 Maskownica Mosaic Legrand szt. 1 7 Gniazdo CINCH standard szt. 2 8 Gniazdo RJ45 Mosaic Legrand szt. 1 9 Zaślepka 22,5x45 Mosaic Legrand szt Gniazdo 10/16A Mosaic Legrand szt kompletacja szafy sprzętowej poz. 19 w zestawieniu urządzeń L.p. Nazwa typ producent j.m. ilość 1 Szafa 19" STP12U/500mm AGMAR szt. 1 2 Półka 2U-350mm AGMAR szt. 1 3 Listwa zasilająca-filtr 5gn 3m + wspornik EVER szt. 3 4 Śruby montaŝowe M6 kpl. AGMAR szt

20 10.UWAGI MONTAśOWE promienie gięcia kabla RGB PPAV-01 5x0,45/2,0 nie mniejsze niŝ dziesięciokrotna średnica kabla zasilanie ekranu wyprowadzić z listwy kablowej kable przy projektorze wyprowadzić z sufitu min. 1,3m kable TLgYp przy głośnikach wyprowadzić na długość min. 0,5m do przyłącza na boku stołu doprowadzić zasilanie 230V, sieć LAN (RJ45), oraz zainstalować gniazda wejściowe sygnału RGB i audio przyłącze wykonać z elementów Mosaic Legrand wg tabeli w zaślepce 2M (przyłącze) zamontować gniazdo DB15F, oraz gniazdo mini JACK 3,5 zainstalować projektor tak, aby oś optyczna projektora znajdowała się zgodnie rysunkiem istotne ze względu na zniekształcenia geometryczne obrazu 11. SPIS RYSUNKÓW 1. IAV 01 Schemat blokowy 2. IAV 02 Rozmieszczenie urządzeń 3. IAV 03 Trasy kabli 4. IAV 04 Stół prowadzącego 5. IAV 05 Schemat zasilania urządzeń 6. IAV 06 Szafa sprzętowa 7. IAV 07 Tablica sterująca 8. IAV 08 Układ połączeń sterowania Ŝaluzjami i oświetleniem 20
