1 Inspiruje nas BADANIE SPALIN Innowacyjne rozwiązania na rzecz czystego środowiska Analizatory i dymomierze Bosch

2 Systemy do badania spalin dla przyszłościowych rozwiązań Nowoczesne pojazdy z silnikami benzynowymi i wysokoprężnymi zapewniają mobilność osób i towarów, zarówno w dzisiejszych czasach, jak i w przyszłości. W celu zapewnienia trwałej ochrony środowiska poprzez ciągłą redukcję emisji spalin, konieczne jest wprowadzanie technicznych innowacji, idących z duchem czasu. Przyczyniają się do tego każdego dnia dokładnie wykonywane badania spalin i regulacje emisji. Ma to dziś duże znaczenie dla warsztatów i organizacji wykonujących urzędowe badania techniczne. Bosch oferuje pełne spektrum urządzeń pomiarowych i diagnostycznych, służących zarówno do zwykłego badania spalin, jak i do skomplikowanych analiz systemów odpowiedzialnych za emisje. Różnego rodzaju moduły pozwalają wykonywać przy tym szybko i dokładnie pomiary emisji spalin w samochodach osobowych, motocyklach, pojazdach ciężarowych i autobusach. Przyczynia się to do zwiększonej efektywności badania spalin. Urządzenia Bosch do badania spalin: odpowiednie rozwiązanie dla warsztatu o każdym profilu BEA 950 Uni S1: stacja do badania spalin klasy premium spełniająca najwyższe wymagania BEA 950 Uni S2: uniwersalna stacja do badania spalin BEA 550 Uni: mobilna stacja do badania spalin na różnych stanowiskach BEA 750 Uni: nowa technologia, oparta na sprawdzonych rozwiązaniach technicznych BEA 030 i 040: niezawodny pomiar prędkości obrotowej i temperatury BEA PC Software: do łączenia w ramach sieci AWN, BNet, Connected Workshop* * Dotyczy rynku niemieckiego.

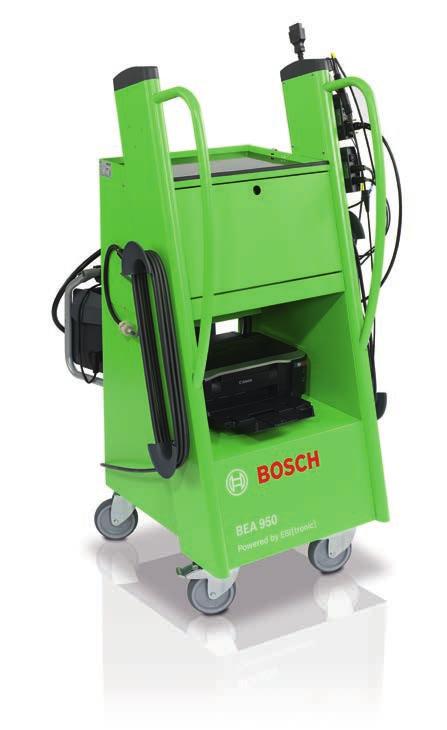

3 BEA 950 Uni S1: stacja do badania spalin klasy premium dla wymagających Komfortowy system do analizy spalin BEA 950 Uni S1 oferuje wszystkie elementy do szybkiego i opłacalnego badania pojazdów zasilanych olejem napędowym, benzyną i gazem. Doskonale przygotowuje warsztat do obecnych i przyszłych wymagań dotyczących badań spalin. Wszystkie moduły pomiarowe, tester diagnostyczny (opcja), PC, monitor 19, klawiatura oraz drukarka A4 są umieszczone w wózku klasy premium. Nowoczesność systemu zapewniają takie opcje rozszerzające jak: diagnoza sterowników, instrukcje lokalizowania usterek oraz diagnoskopy serii FSA firmy Bosch. Dzięki solidnej budowie stacja BEA 950 Uni S1 sprawdzi się doskonale w trudnych warunkach codziennej pracy warsztatowej. Podsumowując: zaawansowane rozwiązanie do efektywnej pracy w wymagających warunkach. Nr katalogowy BEA 950 Uni S1: W skład zestawu wchodzą: BEA 055, moduł analizatora 4/5-gazowego (CO, CO 2, HC, O 2, opcja NO) BEA 070, moduł dymomierza, Bluetooth, opcja: stacja do ładowania BEA 030, moduł pomiaru prędkości obrotowej, Bluetooth (B+/B, TN/TD, temperatura) PC, monitor, drukarka kolorowa A4 Pilot zdalnego sterowania Program BEA PC Uni Podstawowe zalety BEA 950 Uni S1 Zestaw klasy premium do analizy spalin dla warsztatów o najwyższych wymaganiach Oszczędność miejsca wszystkie podzespoły pomiarowe w wózku Przystosowany do pracy warsztatowej ochrona przed uszkodzeniami dzięki wytrzymałej budowie Łatwość w użyciu dzięki bezprzewodowemu połączeniu między PC, BEA 070, BEA 030 i KTS 5XX (opcja) W opcji zasilanie BEA 070 z akumulatorka Szybka gotowość do pracy dzięki krótkim czasom przygotowania i nagrzewania Możliwość rozszerzenia do kompletnego systemu z diagnozą sterowników, instrukcjami lokalizowania usterek ESI[tronic] i funkcjami diagnoskopu FSA Możliwość pracy w sieci Bosch: Connected Workshop (dotyczy rynku niemieckiego) 3

4 BEA 950 Uni S2: uniwersalna stacja do badania spalin BEA 950 Uni S2 sprawdza się doskonale w codziennej pracy warsztatowej, zarówno przy zwykłych badaniach spalin, jak i skomplikowanych analizach systemów odpowiedzialnych za emisje. Stosowanie stacji upraszcza wszystkie pomiary emisji spalin. Wydajne urządzenie BEA 950 Uni S2 sprawdza się szczególnie w codziennych pracach kontrolnych. Stacja łączy się bezprzewodowo z posiadanym przez warsztat tabletem DCU 100 lub laptopem i można ją szybko i łatwo obsługiwać. BEA 950 Uni S2 jest komfortowym, uniwersalnym systemem do kontroli i regulacji emisji spalin w pojazdach zasilanych benzyną, gazem i olejem napędowym. Nr katalogowy BEA 950 Uni S2: W skład zestawu wchodzą: BEA 055, moduł analizatora 4/5-gazowego (CO, CO 2, HC, O 2, opcja NO) BEA 070, moduł dymomierza, Bluetooth,opcja: stacja do ładowania i akumulator BEA 030, moduł pomiaru prędkości obrotowej, Bluetooth (B+/B, TN/TD, temperatura) Drukarka kolorowa DIN-A4 Program BEA PC Uni Podstawowe zalety BEA 950 Uni S2 Prosty w użytkowaniu w połączeniu z DCU 100 lub ogólnie dostępnym laptopem, notebookiem (opcja) Duża półka na wózku na posiadany laptop Występuje kompletne okablowanie pod DCU 100/Laptop Oszczędność miejsca wszystkie podzespoły pomiarowe w wózku Przystosowany do pracy warsztatowej ochrona przed uszkodzeniami dzięki wytrzymałej budowie Łatwy w użyciu dzięki bezprzewodowemu połączeniu między DCU 100/laptopem, BEA 070, BEA 030 i KTS 5XX Szybko gotowy do pracy dzięki krótkim czasom przygotowawczym oraz krótkiemu okresowi nagrzewania Możliwość rozbudowy do kompletnego systemu z diagnozą sterowników, instrukcją wyszukiwania usterek ESI[tronic] oraz diagnoskopem serii FSA 4

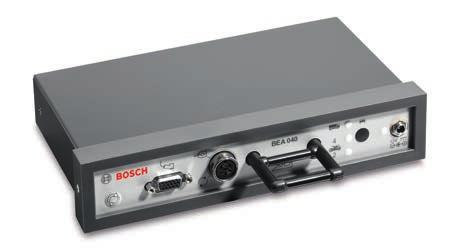

5 BEA 030 oraz 040: dokładny pomiar obrotów oraz temperatury BEA 030: BEA 030 jest praktycznym modułem do szybkiego oraz łatwego pomiaru prędkości obrotowej i temperatury poprzez zaciski B+/B i TN/TD oraz do rejestrowania temperatury oleju. BEA 040: BEA 040 jest modułem do pomiaru prędkości obrotowej poprzez rejestrowanie sygnałów dźwiękowych przenoszonych przez powietrze i silnik. Nr katalogowy BEA 030: Nr katalogowy BEA 040: Dane techniczne BEA 030 Dane techniczne BEA 040 Wymiary (L B H) cm Wymiary (L B H) cm Ciężar 0.35 kg Ciężar ca. 0.8 kg Napięcie zasilające zasilacz V, Hz Napięcie zasilające zasilacz 230 VAC/50 Hz poprzez 12 VDC lub zasilanie z gniazda OBD Zakres temperatur pracy 5 C 45 C Zakres temperatur pracy 5 C 45 C Oznaczenie Zakres pomiarowy Rozdzielczość Napięcie akumulatora 9 32 V 0.1 V Temperatura oleju -20 C 150 C 0.16 C B+/B- 450 bis 9,500 min-1 20 obr/min TN/TD 100 bis 12,000 min-1 10 obr/min Oznaczenie Prędkość obrotowa, silniki ZS Prędkość obrotowa, silniki ZI Zakres pomiarowy 400 to 9,500 obr/min 400 to 8,000 obr/min Charakterystyczne cechy BEA 030 Sterowanie z komputera via Bluetooth lub USB Możliwość podłączenia dla BEA 040 Zasilanie napięciem dla BEA 040 Transmisja danych pomiarowych z BEA 040 do PC Charakterystyczne cechy BEA 040 Łatwa adaptacja oszczędzająca czas w przypadku silników pojazdów osobowych i ciężarowych Pomiar prędkości obrotowej w pojazdach z silnikami ZS i ZI Efektywny: nie trzeba odchylać kabiny w pojazdach ciężarowych 5

6 Podstawowe zalety BEA 550 Idealny do mobilnego badania spalin, przede wszystkim w stacjach kontroli pojazdów Prosty w użytkowaniu w połączeniu z DCU 100 lub ogólnie dostępnym laptopem, notebookiem Elastyczny w pracy, ponieważ jest mały, lekki oraz łatwy do transportu Łatwy w użyciu dzięki bezprzewodowemu połączeniu między DCU 100/laptopem, BEA 070, BEA 030 i KTS 5XX W opcji akumulator oraz stacja do ładowania dla BEA 070

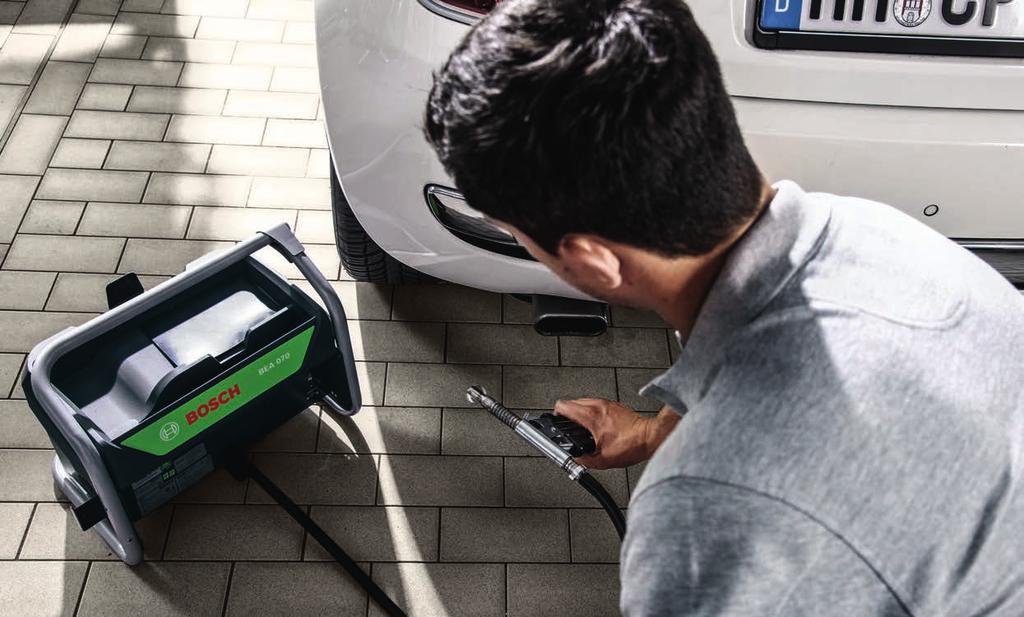

7 BEA 550 Uni: mobilna stacja do badania spalin na różnych stanowiskach Przystosowany do transportowania analizator spalin BEA 550 jest stworzony specjalnie do wykonywania mobilnych badań, m.in. na potrzeby organizacji prowadzących urzędowe badania techniczne. Ze swoją bezprzewodową łącznością oraz pracą na akumulatorze jest w każdej chwili gotowy do precyzyjnej kontroli i regulacji emisji spalin w pojazdach zasilanych benzyną, gazem i olejem napędowym. Urządzenie BEA 550 firmy Bosch odznacza się niewielkimi wymiarami i małym ciężarem, co ułatwia jego mobilne zastosowanie, przy pełnym zachowaniu możliwości pomiarowych. BEA 550 Uni Kombi BEA 060, moduł analizatora 4/5-gazowego (CO, CO 2, HC, O 2, opcja NO) BEA 070, moduł dymomierza, Bluetooth, opcja: stacja do ładowania BEA 030, moduł pomiaru prędkości obrotowej, Bluetooth (B+/B, TN/TD, temperatura (opcja)) Program BEA PC Uni Walizka na akcesoria BEA 550 Uni Diesel BEA 070, moduł dymomierza, Bluetooth, opcja: stacja do ładowania BEA 030, moduł pomiaru prędkości obrotowej, Bluetooth (B+/B, TN/TD, temperatura (opcja)) Program BEA PC Uni Walizka na akcesoria Nr katalogowy BEA 550 Uni Kombi: Nr katalogowy BEA 550 Uni Diesel: BEA 550 Uni Otto BEA 060, moduł analizatora 4/5-gazowego (CO, CO 2, HC, O 2, opcja NO) BEA 030, moduł pomiaru prędkości obrotowej, Bluetooth (B+/B, TN/TD, temperatura) Program BEA PC Uni Nr katalogowy BEA 550 Uni Otto:

8 BEA 750 Uni: nowa technologia, oparta na sprawdzonych rozwiązaniach technicznych Nikt tak dobrze nie zna specjalnych wymagań warsztatów, jak jego pracownicy. Dlatego stacja BEA 750 Uni została stworzona w ścisłej współpracy z mechanikami i zoptymalizowana pod kątem codziennej pracy na stanowisku. Zamknięty system, w skład którego wchodzą tak zaawansowane elementy, jak dysk SSD oraz monitor dotykowy o wysokiej rozdzielczości prezentuje aktualny stan zaawansowania technicznego. Szczególnie ergonomiczna w obsłudze stacja Bosch BEA 750 do badania spalin oferuje wszystkie elementy niezbędne do szybkiej kontroli pojazdów z silnikami benzynowymi, wysokoprężnymi i na gaz. Nr katalogowy BEA 750 Uni Kombi: Nr katalogowy BEA 750 Uni Otto: BEA 750 Uni Kombi Urządzenie podstawowe z modułem do analizy spalin (BEA 065), dymomierzem (BEA 070) oraz wózkiem Monitor dotykowy i drukarka termiczna Przewód podłączeniowy do B+/B- akumulatora lub gniazda zapalniczki Karta WLAN dla drukarki DIN A4 Sondy poboru spalin i węże do samochodów osobowych Pilot zdalnego sterowania Program BEA PC Uni BEA 750 Uni Otto Urządzenie podstawowe z modułem do analizy spalin (BEA 065) oraz wózkiem Monitor dotykowy i drukarka termiczna Przewód podłączeniowy do B+/B- akumulatora lub gniazda zapalniczki Karta WLAN dla drukarki DIN A4 Sondy poboru spalin i węże do samochodów osobowych Pilot zdalnego sterowania Program BEA PC Uni Podstawowe zalety BEA 750 Nowoczesny i ergonomiczny design Zamknięty system oparty na Windows Bardzo korzystny stosunek ceny do możliwości Wstępnie skonfigurowany system typu Plug-and-Play Łatwość obsługi 8

9 BEA 750 Uni: przygotowany do codziennej pracy warsztatowej Część górna Półka na moduł KTS 515 Wnęka na dowód rejestracyjny i schowek Miejsce na rysik Pilot zdalnego sterowania Drukarka Wbudowana drukarka termiczna Zintegrowana karta WLAN dla drukarki DIN A4 Komputer Wbudowany Bluetooth Zintegrowana karta sieciowa Wyjście HDMI Gniazda USB z tyłu panelu Dysk twardy (SSD) Do pomiaru prędkości obrotowej i temperatury W górnej części moduł BEA 030 do pomiaru prędkości obrotowej Pomiar obrotów z zacisków +/- akumulatora lub z gniazda zapalniczki BEA 040 (pomiar obrotów poprzez czujnik drgań) jako podłączane wyposażenie opcjonalne Monitor Pojemnościowy ekran dotykowy 10 Analizator 4-gazowy Rozwiązanie oparte na analizatorze 4/5- gazowym BEA 055 Software Nowe oprogramowanie BEA-PC Uni Poprawiona konfiguracja np. Bluetooth Wózek Nowoczesny i ergonomiczny Dymomierz Moduł dymomierza BEA 070 9

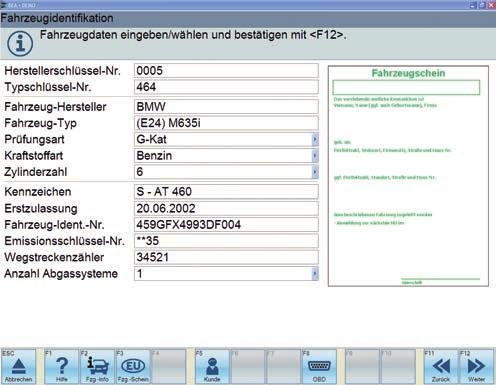

10 Software BEA PC*: do efektywnej pracy w sieci AWN, BNet, Connected Workshop* Do szybkiej wymiany danych software BEA-PC* Postawiliśmy sobie cel przyspieszenie badania spalin wykonywanego na stacjach kontroli pojazdów. W wyniku naszych starań powstał: program BEA-PC firmy Bosch. Przebiegające w pełni automatycznie procedury badań, prosta obsługa z intuicyjnym menu oraz możliwości przesyłania danych w sieci pozwolą w przyszłość na jeszcze szybsze i bardziej opłacalne wykonywanie badań spalin. Kompatybilny z programem Beissbarth BNet* Software BEA-PC jest kompatybilny z siecią BNet stworzoną przez Beissbarth GmbH. Inteligentne połączenie Connected Workshop* W ramach Connected Workshop firma Bosch oferuje oprogramowanie bazujące na połączeniu z serwerem. Centralna platforma komunikacyjna upraszcza i przyspiesza procesy pracy na wszystkich podłączonych urządzeniach. Wszystkie stanowiska połączone z centralnym dyskiem mogą w każdej chwili korzystać z informacji o kliencie i pojeździe, jak i ze zleceń i wyników pomiarów. Tym samym raz wprowadzone dane mogą być wielokrotnie pobierane. Urządzenia Bosch pracujące w sieci AWN* Sieć ASA Network łączy urządzenia diagnostyczne ze wszystkimi stanowiskami w warsztacie. Kompletne informacje przechowywane centralnie są dostępne na każdym stanowisku, od punktu przyjęć, poprzez stanowiska naprawy. Jeżeli w systemie pojawi się nowe zlecenie na usługę, to urządzenie do kontroli spalin otrzymuje automatycznie dane ze zlecenia. Przegląd zalet Przejrzyste informacje o pojazdach i klientach dostępne od ręki Połączenie z sieciami AWN, BNet oraz Connected Workshop* Daleko idąca automatyzacja Wygodna i intuicyjna obsługa Połączenie urządzeń diagnostycznych z siecią w celu uzyskania efektywnej pracy warsztatu * Dotyczy rynku niemieckiego. 10

11 Minimalne wymagania dla laptopa lub notebooka do pracy z programem BEA-PC CPU min. 2 GHz lub 1,6 GHz Dual Core Min. 2 GB RAM System operacyjny Windows XP lub nowszy Dysk twardy min. 160 GB 2 wolne porty USB Możliwości adaptacji: software BEA-PC może być stosowany również na DCU 100 plus oraz DCU 220

12 Dla każdego zastosowania odpowiednie rozwiązanie Zakres dostawy BEA 950 Uni S1 BEA 950 Uni S2 BEA 750 Uni Kombi Nr katalogowy BEA 030 1) Analizator 4-gazowy BEA 060 BEA 070 Wózek premium Wózek medium Wózek BEA 750 PC, monitor, klawiatura, mysz Drukarka kolorowa A4 Drukarka termiczna KTS 560 KTS 515 BEA 040 Pilot zdalnego sterowania Program BEA-PC Uni lub BEA 750 Uni Zakres dostawy BEA 750 Uni Otto BEA 550 Uni Kombi BEA 550 Uni Otto BEA 550 Uni Diesel Nr katalogowy BEA 030 1) Analizator 4-gazowy BEA 060 BEA 070 Wózek premium Wózek medium Wózek BEA 750 PC, monitor, klawiatura, mysz Drukarka kolorowa A4 Drukarka termiczna KTS 560 KTS 515 BEA 040 Pilot zdalnego sterowania Program BEA-PC Uni lub BEA 750 Uni 1 Wbudowany w BEA 030 moduł do pomiaru prędkości obrotowej. 12

13 Podstawowe dane techniczne BEA 950 Uni S1 BEA 950 Uni S2 Dane techniczne BEA 950 Uni S1 Dane techniczne BEA 950 Uni S2 Wymiary (H B T) cm Wymiary (H B T) cm Ciężar 110 kg Ciężar 95 kg Zakres temperatur pracy 5 C 45 C Zakres temperatur pracy 5 C to 45 C BEA 060 BEA 070 Dane techniczne BEA 060 Dane techniczne BEA 070 Wymiary (H B T) mm Wymiary (H B T) mm Ciężar ca. 10 kg Ciężar ca. 10 kg Napięcie zasilające zasilacz V, Hz Napięcie zasilające zasilacz V, Hz Zakres temperatur pracy 5 C to 45 C Zakres temperatur pracy 5 C to 45 C Maks. temperatura sondy poboru spalin Maks. temperatura na wejściu pomiarowym 250 C 200 C BEA 060/065 Opis Zakres Rozdzielczość CO 0 10% obj % obj. CO % obj % obj. Czujnik Zakres Rozdzielczość Wsp. zadymienia 0 100% 0.1% Wsp. absorpcji 0 10 m min -1 HC 0 9,999 ppm 1.0 ppm O % obj % obj. NO 0 5,000 ppm 1.0 ppm Lambda COvrai 0 10% obj % obj. BEA 750 Uni Moduł do pomiaru prędkości obrotowej Dane techniczne Wymiary (H B T) BEA 750 Uni cm Opis Zakres Rozdzielczość Napięcie akumulatora 9 32 V 0.1 V Ciężar 70 kg - BEA 750 Uni Kombi 60 kg - BEA 750 Uni Otto Zakres temperatur pracy 5 C do 45 C Temperatura oleju -20 C to 150 C 0.16 C B+/B- 450 do 9,500 obr/min 20 obr/min TN/TD 100 do 12,000 obr/min 10 obr/min Klasy dokładności i dopuszczenia OIML klasa 0 MID (Measuring Instruments Directive) 13

14 Wyposażenie dodatkowe Specjalne wyposażenie dodatkowe dla BEA 750 Półka na klawiaturę Klawiatura Przewody do TN/TD L = 4 m Uchwyt na BEA 040 Pokrowiec lub dobrać z polskiego rynku Zestaw modernizacyjny Diesel Wyposażenie dodatkowe dla analizatora 4/5-gazowego i do pomiaru temperatur Przewód podłączeniowy do zapalniczki (2m) dla BEA 060 Zestaw uzupełniający do NO Zestaw uzupełniający, wąż silikonowy dla silników dwusuwowych Filtr gazów z węglem aktywnym Sonda do pojazdów osobowych benzynowych (częściowe obciążenie do 500 C) Uszczelnienie sondy do testu szczelności Sondy do pomiaru temperatury patrz tabela Sonda Długość przewodu Długość sondy Uwagi cm 90 cm osobowe cm 90 cm osobowe cm 90 cm osobowe cm 150 cm ciężarowe m 150 cm ciężarowe, autobusy cm 210 cm ciężarowe, autobusy 14

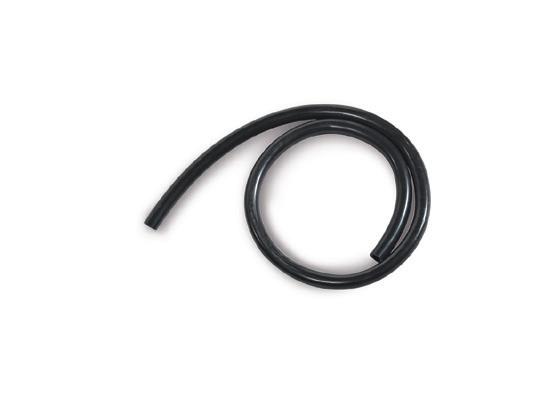

15 Wyposażenie dodatkowe dla dymomierza Sonda poboru spalin w poj. osobowych przy pełnym obciążeniu dla BEA 070 (pomiary na hamowni) Sonda poboru spalin w pojazdach ciężarowych dla BEA 070 Wąż poboru spalin (BEA 070) dla sondy pojazdów ciężarowych (1 m) Wąż poboru spalin (BEA 070) dla sondy pojazdów ciężarowych (3,5 m) Ogrzewany wąż poboru spalin (BEA 070) dla sondy pojazdów ciężarowych (5 m) Urządzenie mocujące z drążkiem teleskopowym dla BEA 070 (dla pojazdów ciężarowych z wysoko umieszczonym wydechem) Wąż spiralny (1,5 m) do podłączenia BEA 070 do instalacji wyciągowej Zestaw uzupełniający do zasilania z akumulatora dla BEA Stacja do ładowania akumulatorka dla BEA Zestaw Diesel rozszerzający BEA 550 Otto do BEA 550 Kombi Wyposażenie dodatkowe do profesjonalnego badania spalin oraz do OBD KTS 515 moduł OBD KTS 560 diagnoza sterowników z multimetrem 1-kanałowym KTS 590 diagnoza sterowników z multimetrem 2-kanałowym / oscyloskopem 2-kanałowym Skrzynka adaptacyjna OBD z wtyczką OBD Uchwyt ścienny dla BEA 060 lub BEA BEA Przewód do podłączania BEA 040 do BEA 030 oraz do BEA Pilot zdalnego sterowania Wózek dla BEA Walizka z przewodami pomiarowymi
