1 Rozwiązania internetowe iplanet Grzegorz Blinowski "CC" - Otwarte Systemy Komputerowe Grzegorz.Blinowski@cc.com.pl tel (22) ; faks (22) Prezentacja przygotowana przez CC Otwarte Systemy komputerowe oraz Clico Centrum Oprogramwoania

2 Rodzina produktów iplanet Commerce Verticals Enterprise Custom Portal Services Knowledge Mgmt Security Personalization Aggregation Presentation Communication Services Web Mail Calendar Wireless Instant Messaging Unified Messaging Web, Application, and Integration Services Web Server App Server B2B Integration EAI Integration Bus. Process Automation Directory Unified User Management Services Meta Directory Delegated Administration PKI Policy

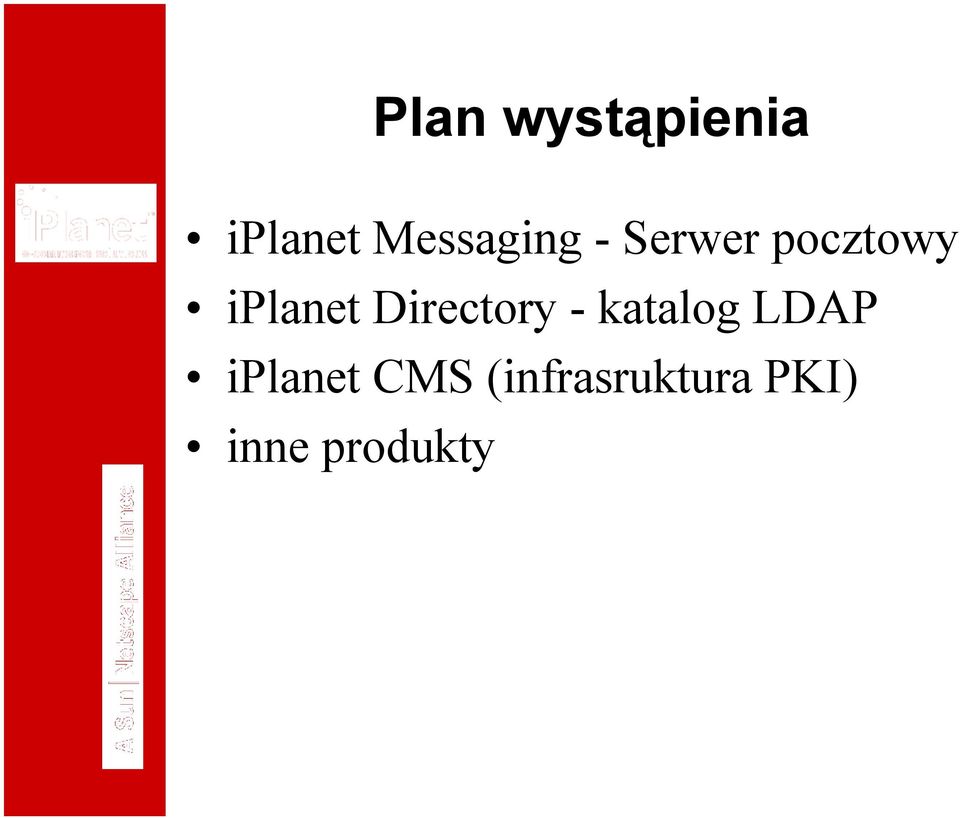

3 Plan wystąpienia iplanet Messaging - Serwer pocztowy iplanet Directory - katalog LDAP iplanet CMS (infrasruktura PKI) inne produkty

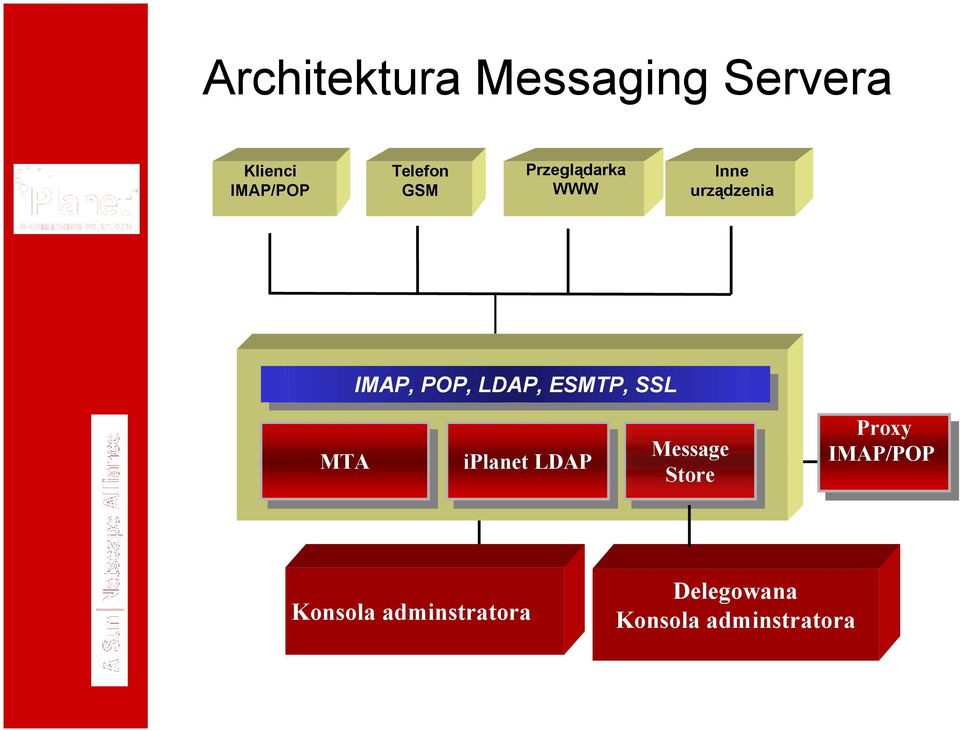

4 Architektura Messaging Servera Klienci IMAP/POP Telefon GSM Przeglądarka WWW Inne urządzenia MTA MTA IMAP, IMAP, POP, POP, LDAP, LDAP, ESMTP, ESMTP, SSL SSL iplanet iplanet LDAP LDAP Message Message Store Store Proxy Proxy IMAP/POP IMAP/POP Konsola adminstratora Delegowana Konsola adminstratora

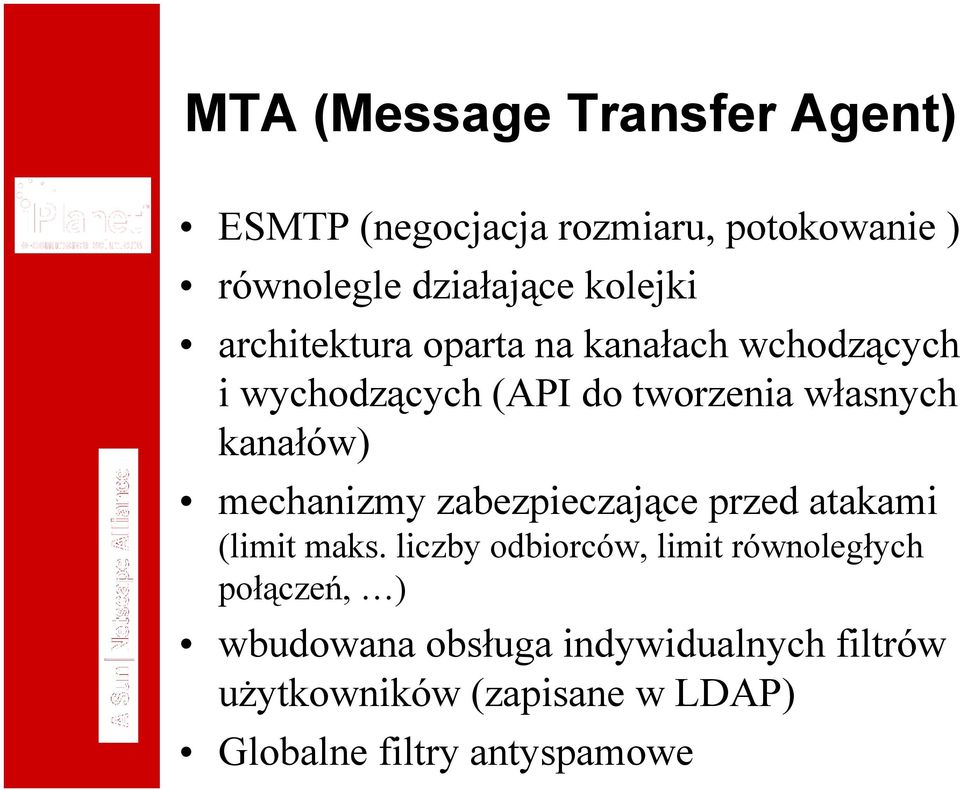

5 MTA (Message Transfer Agent) ESMTP (negocjacja rozmiaru, potokowanie ) równolegle działające kolejki architektura oparta na kanałach wchodzących i wychodzących (API do tworzenia własnych kanałów) mechanizmy zabezpieczające przed atakami (limit maks. liczby odbiorców, limit równoległych połączeń, ) wbudowana obsługa indywidualnych filtrów użytkowników (zapisane w LDAP) Globalne filtry antyspamowe

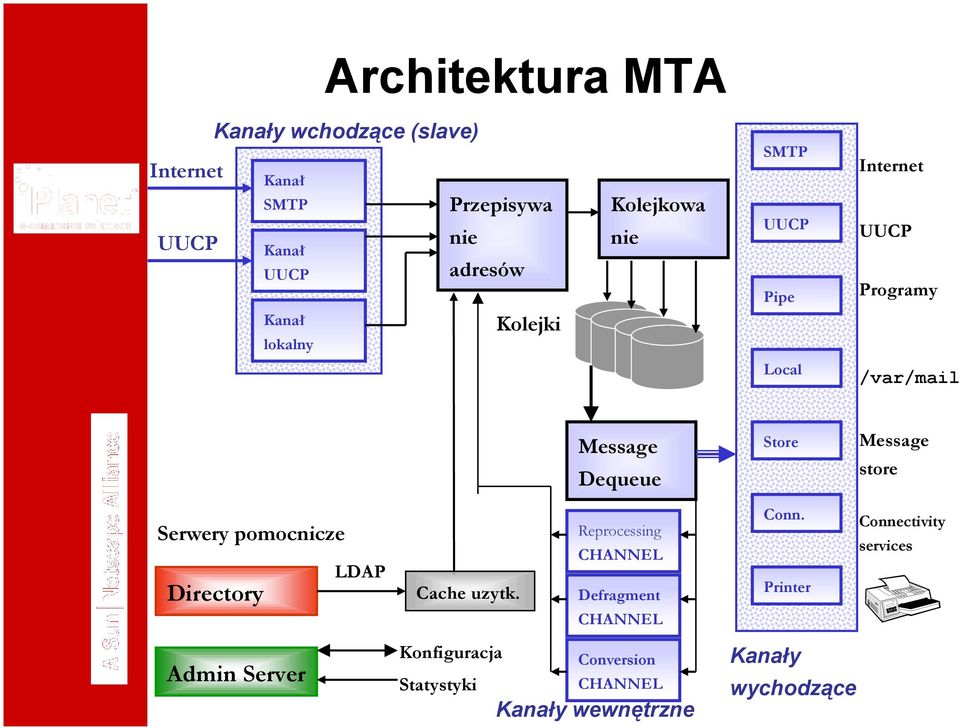

6 Internet UUCP Kanał SMTP Kanał UUCP Kanał lokalny Architektura MTA Kanały wchodzące (slave) Przepisywa Kolejkowa nie nie adresów Kolejki SMTP UUCP Pipe Local Internet UUCP Programy /var/mail Message Dequeue Store Message store Serwery pomocnicze Directory Admin Server LDAP Reprocessing CHANNEL Cache uzytk. Defragment CHANNEL Konfiguracja Conversion Statystyki CHANNEL Kanały wewnętrzne Conn. Connectivity services Printer Kanały wychodzące

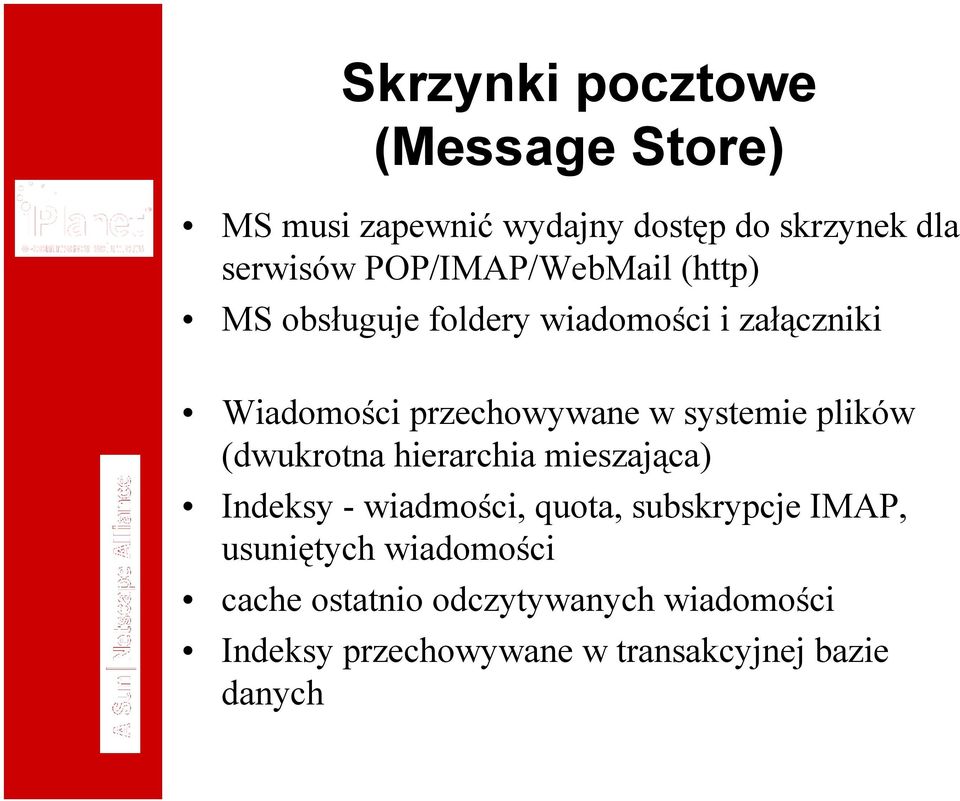

7 Skrzynki pocztowe (Message Store) MS musi zapewnić wydajny dostęp do skrzynek dla serwisów POP/IMAP/WebMail (http) MS obsługuje foldery wiadomości i załączniki Wiadomości przechowywane w systemie plików (dwukrotna hierarchia mieszająca) Indeksy - wiadmości, quota, subskrypcje IMAP, usuniętych wiadomości cache ostatnio odczytywanych wiadomości Indeksy przechowywane w transakcyjnej bazie danych

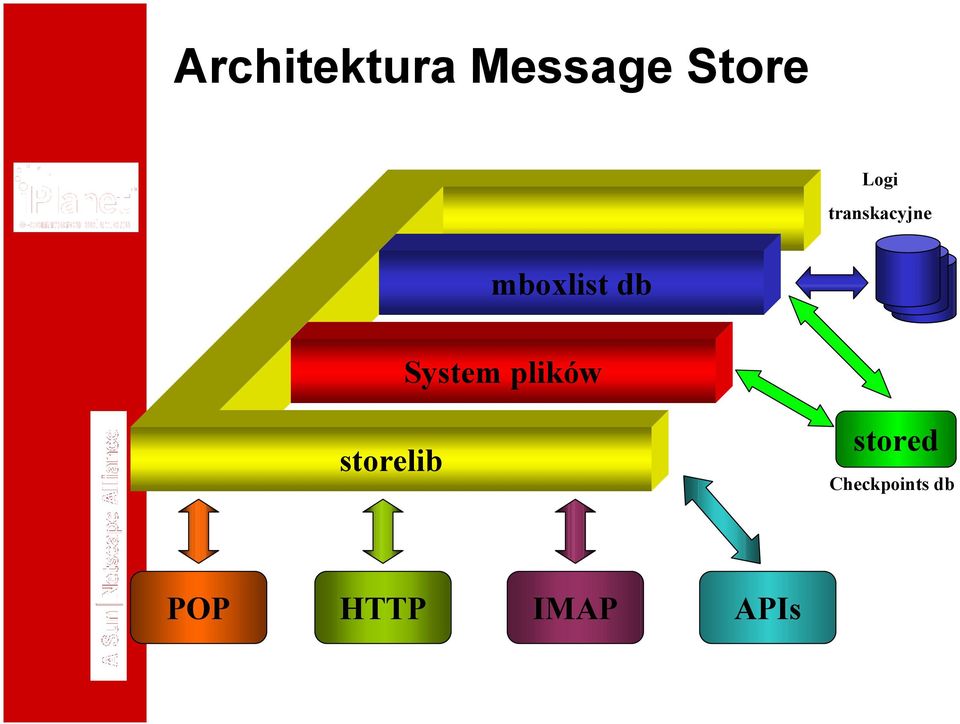

8 Architektura Message Store Logi transkacyjne mboxlist db System plików storelib stored Checkpoints db POP HTTP IMAP APIs

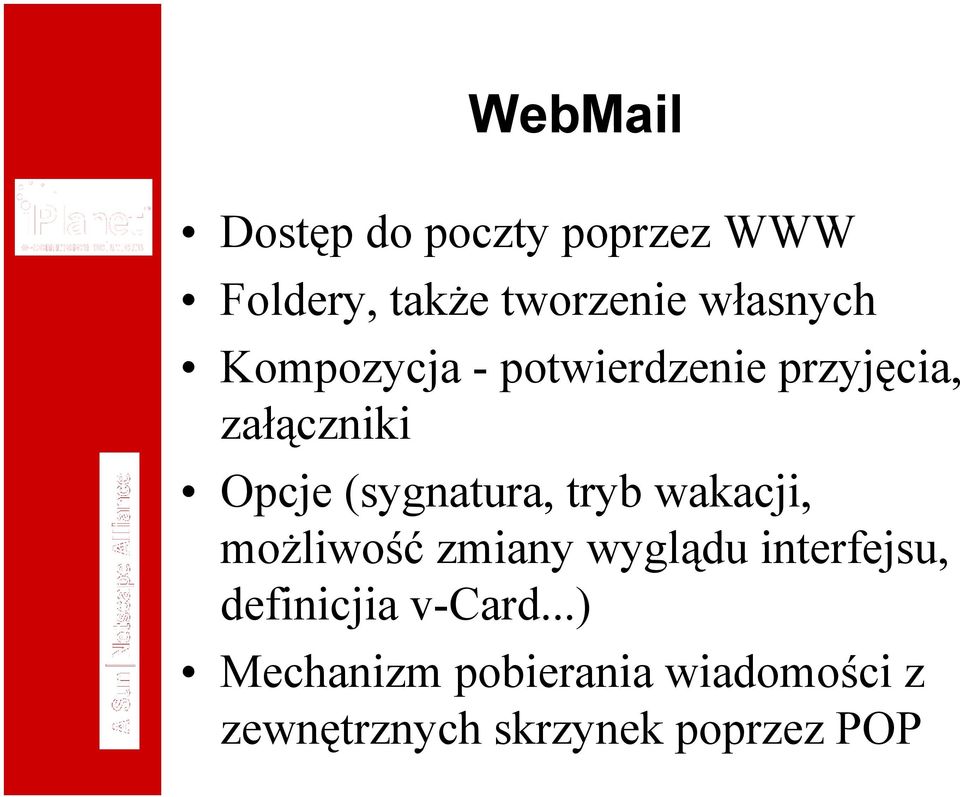

9 WebMail Dostęp do poczty poprzez WWW Foldery, także tworzenie własnych Kompozycja - potwierdzenie przyjęcia, załączniki Opcje (sygnatura, tryb wakacji, możliwość zmiany wyglądu interfejsu, definicjia v-card...) Mechanizm pobierania wiadomości z zewnętrznych skrzynek poprzez POP

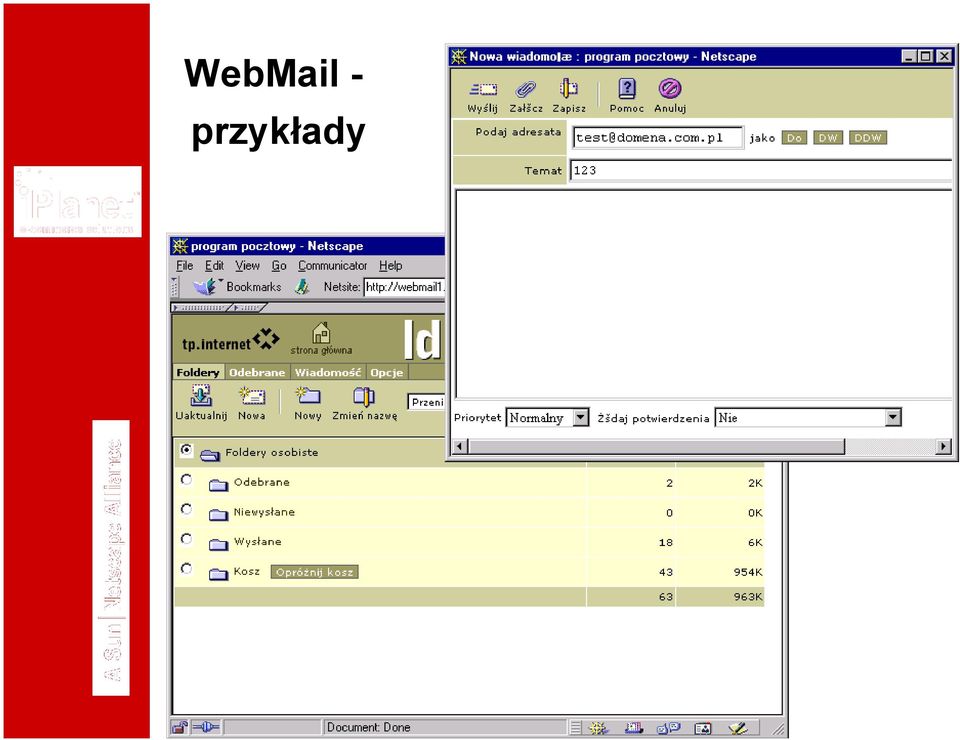

10 WebMail - przykłady

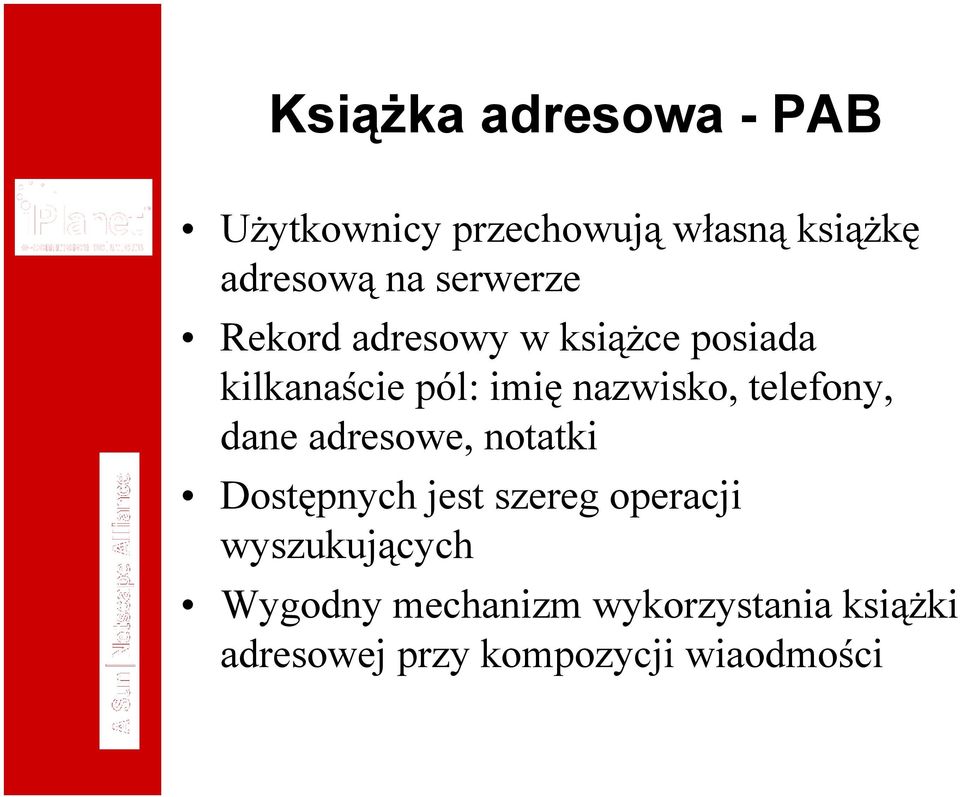

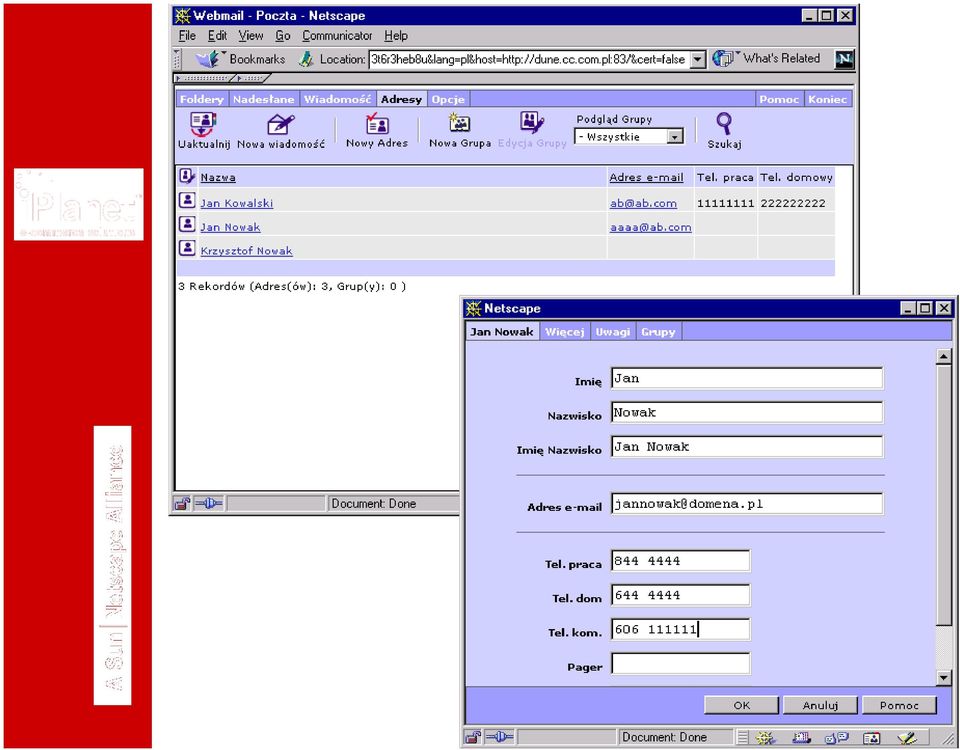

11 Książka adresowa - PAB Użytkownicy przechowują własną książkę adresową na serwerze Rekord adresowy w książce posiada kilkanaście pól: imię nazwisko, telefony, dane adresowe, notatki Dostępnych jest szereg operacji wyszukujących Wygodny mechanizm wykorzystania książki adresowej przy kompozycji wiaodmości

12

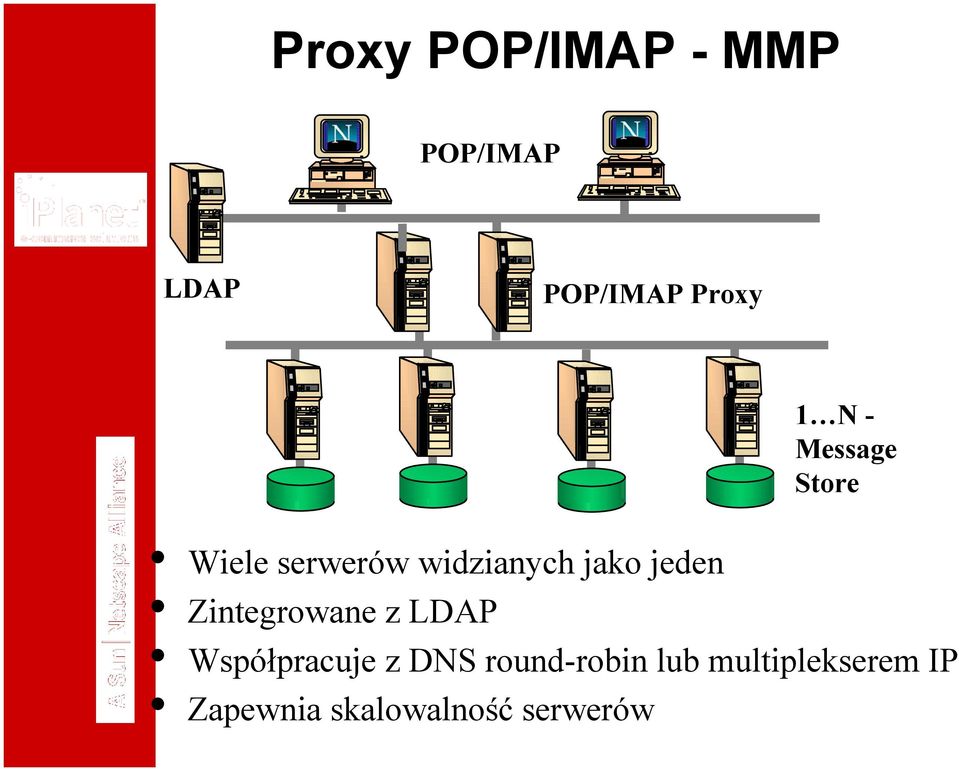

13 Proxy POP/IMAP - MMP POP/IMAP LDAP POP/IMAP Proxy 1 N - Message Store Wiele serwerów widzianych jako jeden Zintegrowane z LDAP Współpracuje z DNS round-robin lub multiplekserem IP Zapewnia skalowalność serwerów

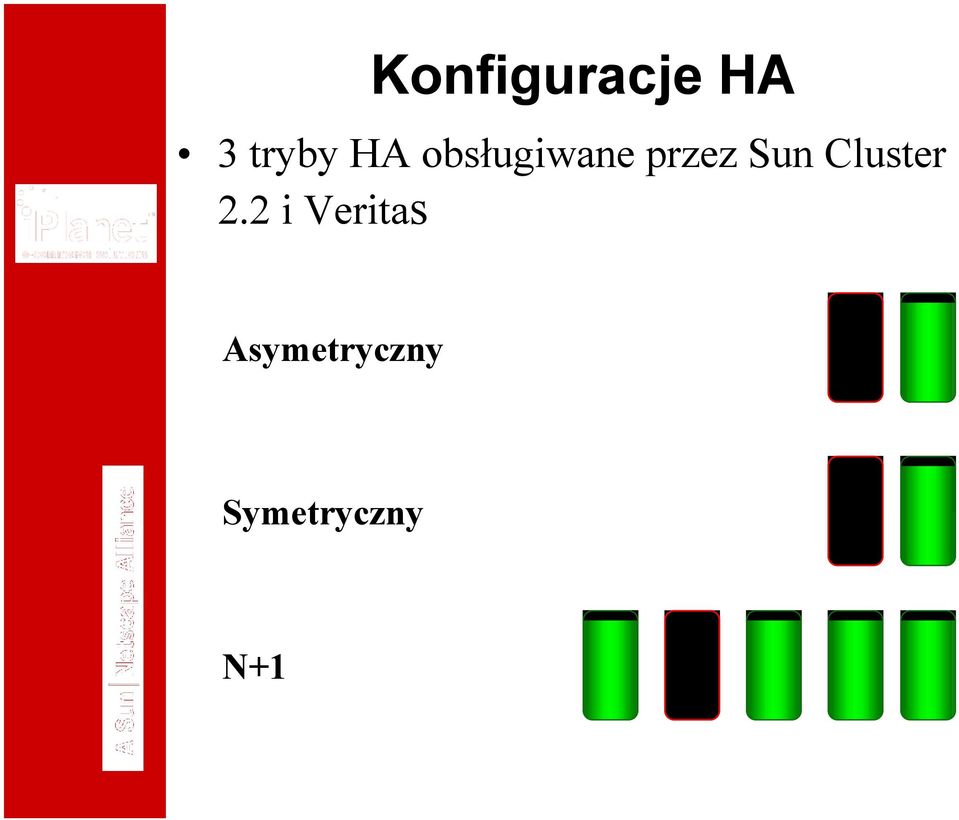

14 Konfiguracje HA 3 tryby HA obsługiwane przez Sun Cluster 2.2 i Veritas Asymetryczny Symetryczny N+1

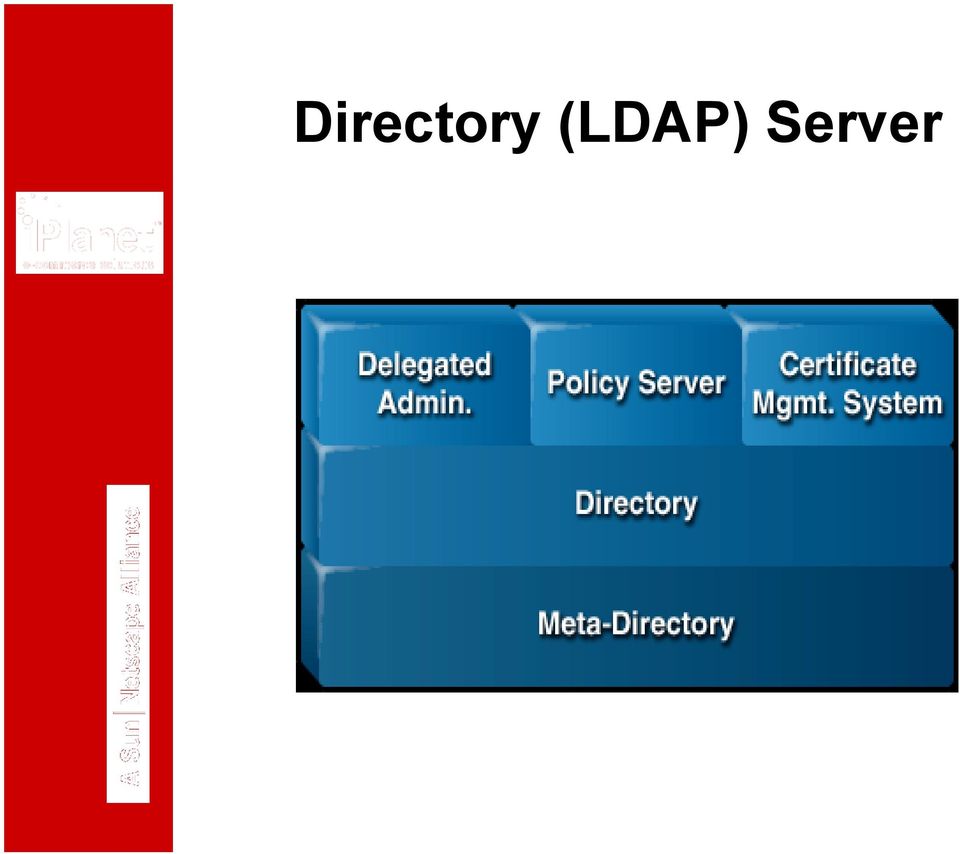

15 Directory (LDAP) Server

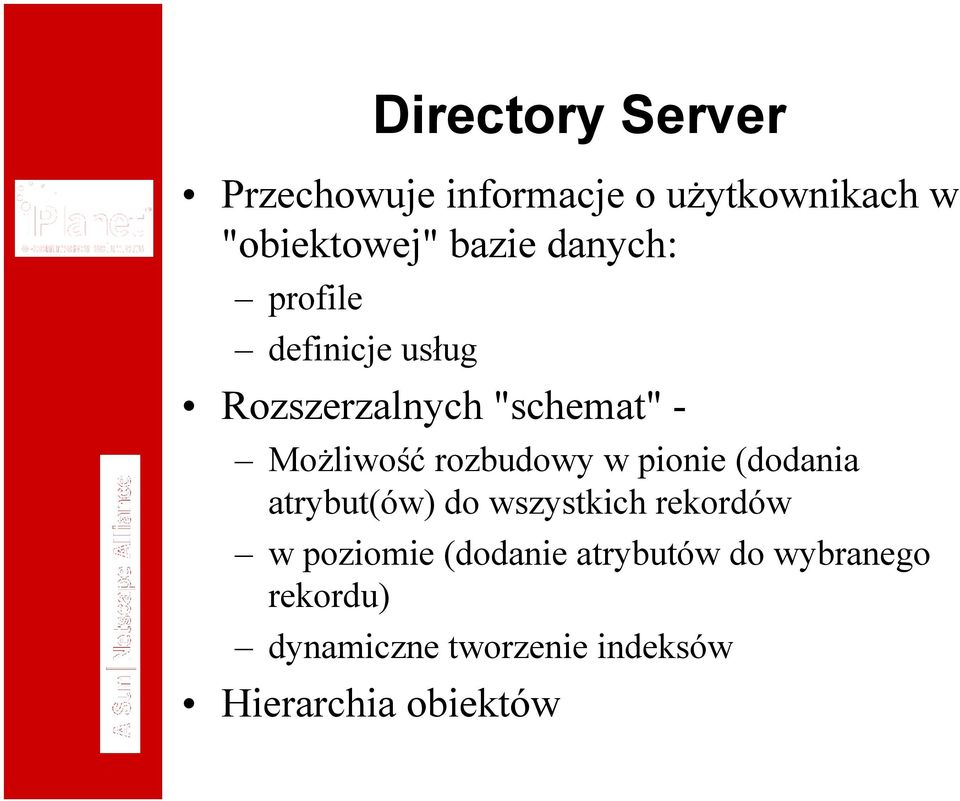

16 Directory Server Przechowuje informacje o użytkownikach w "obiektowej" bazie danych: profile definicje usług Rozszerzalnych "schemat" - Możliwość rozbudowy w pionie (dodania atrybut(ów) do wszystkich rekordów w poziomie (dodanie atrybutów do wybranego rekordu) dynamiczne tworzenie indeksów Hierarchia obiektów

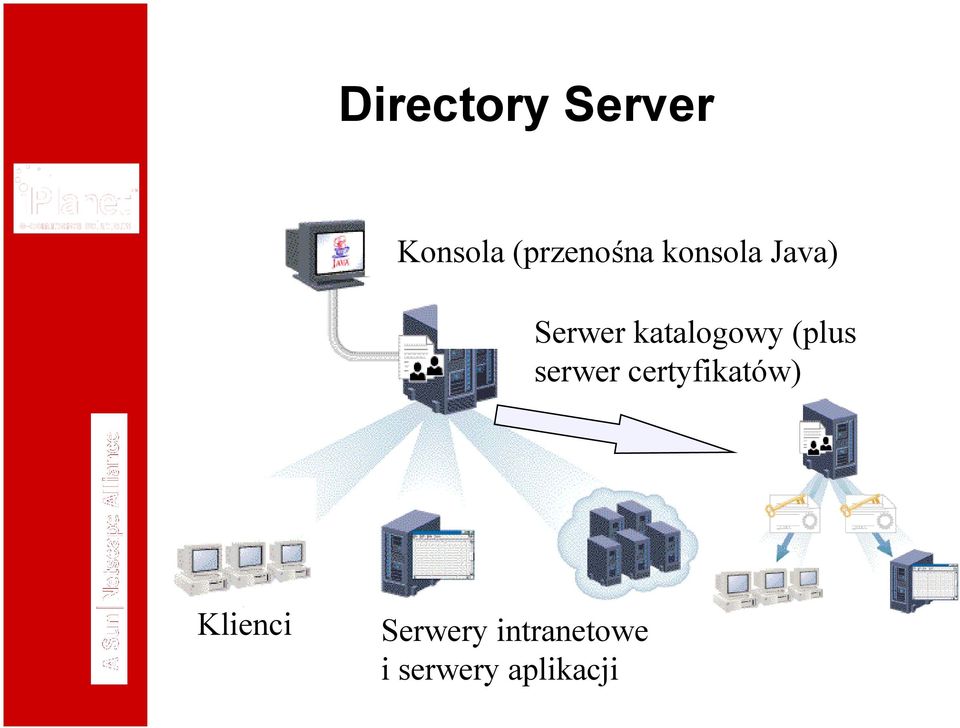

17 Directory Server Konsola (przenośna konsola Java) Serwer katalogowy (plus serwer certyfikatów) Klienci Serwery intranetowe i serwery aplikacji

18 iplanet Calendar Server Tworzenie zdarzenia

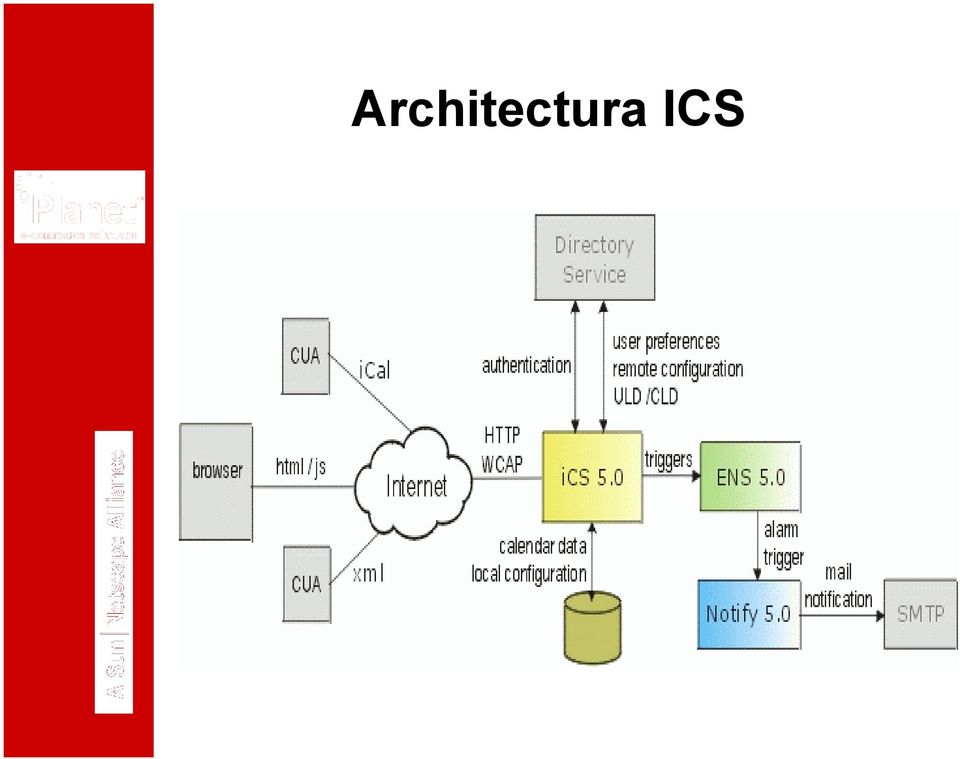

19 Architectura ICS

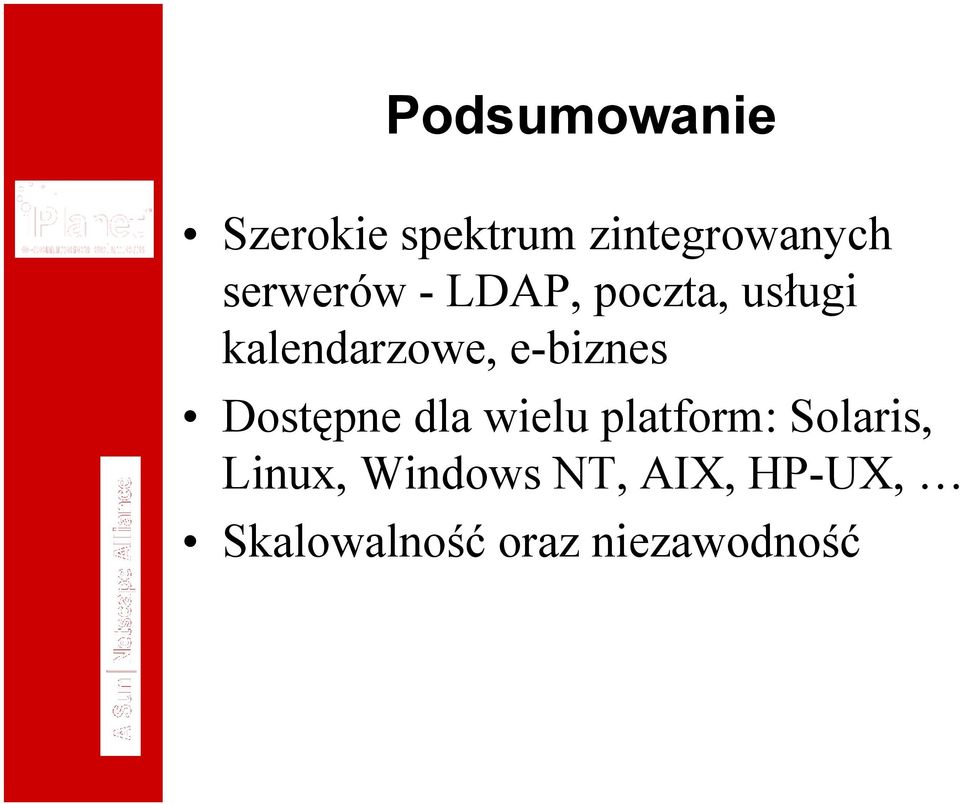

20 Podsumowanie Szerokie spektrum zintegrowanych serwerów - LDAP, poczta, usługi kalendarzowe, e-biznes Dostępne dla wielu platform: Solaris, Linux, Windows NT, AIX, HP-UX, Skalowalność oraz niezawodność
