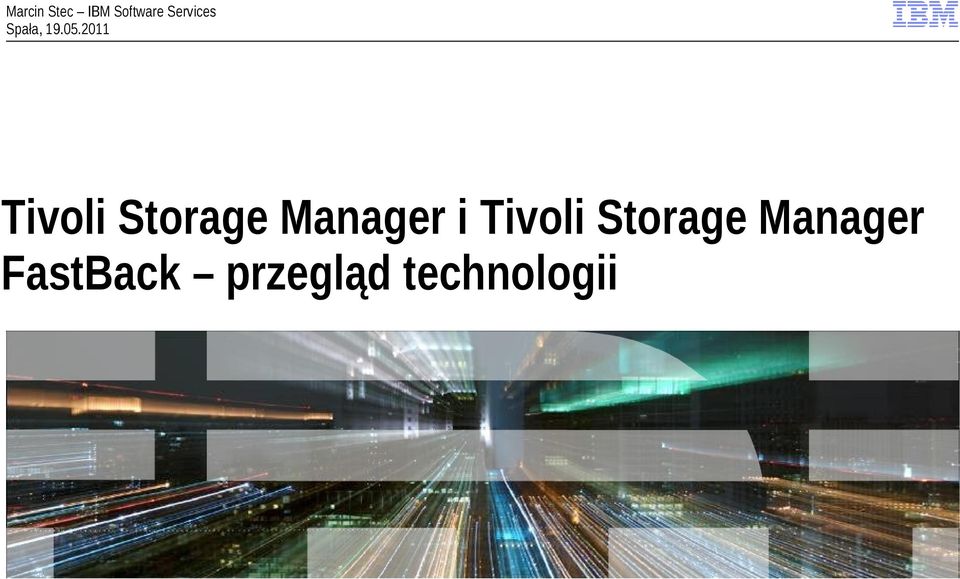

1 Marcin Stec IBM Software Services Spała, Tivoli Storage Manager i Tivoli Storage Manager FastBack przegląd technologii

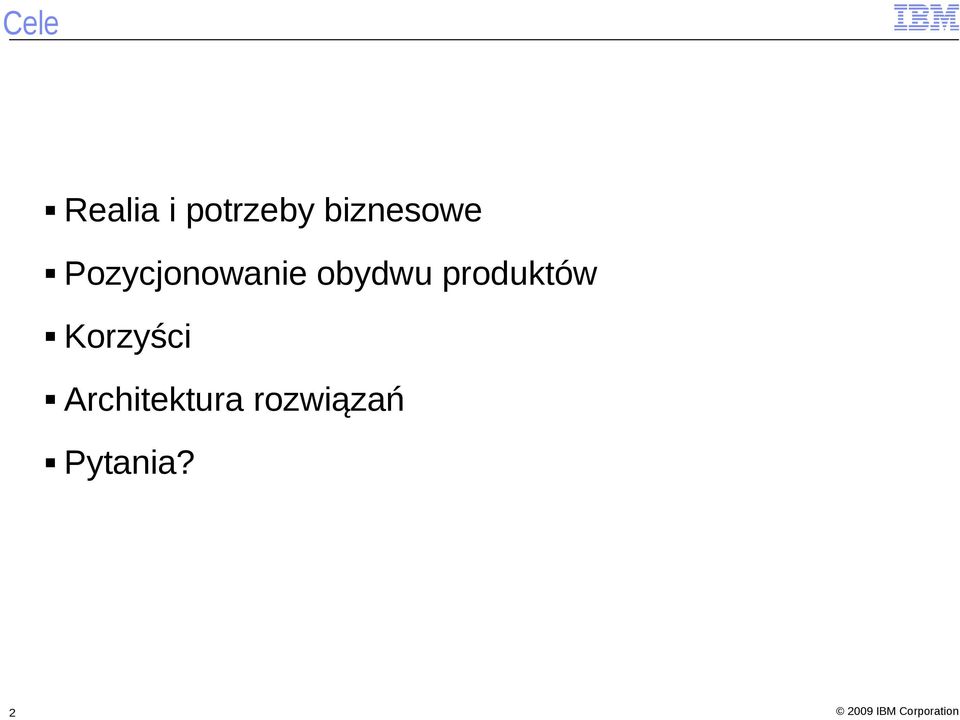

2 Cele 2 Realia i potrzeby biznesowe Pozycjonowanie obydwu produktów Korzyści Architektura rozwiązań Pytania?

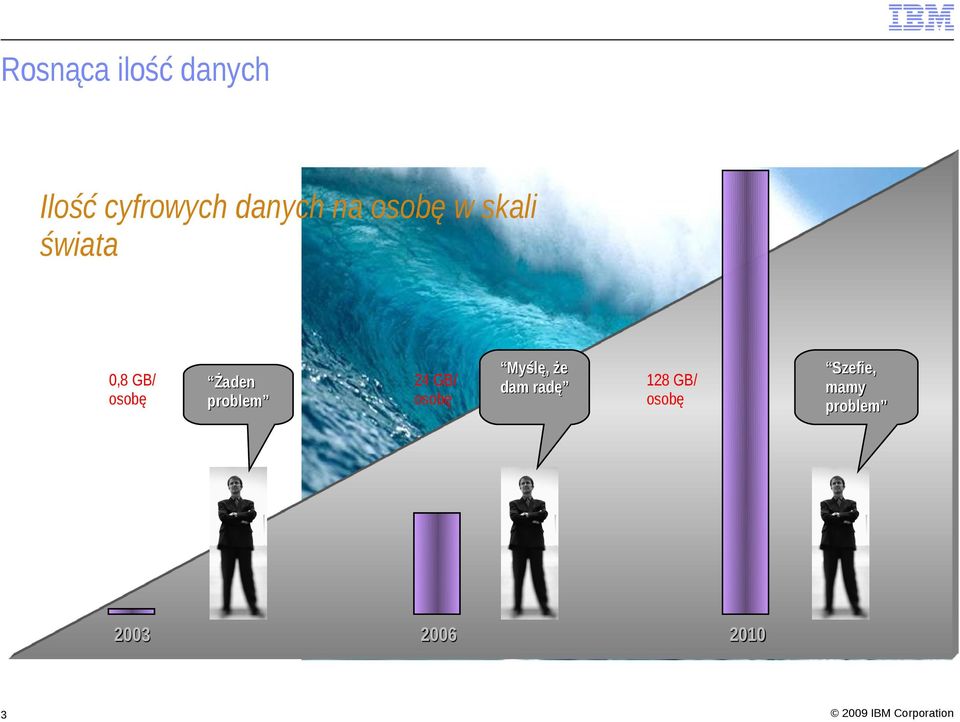

3 Rosnąca ilość danych Ilość cyfrowych danych na osobę w skali świata 0,8 GB/ osobę Żaden problem 24 GB/ osobę 2006 Myślę, że dam radę radę Szefie, Szefie, mamy problem 128 GB/ osobę 2010

4 Wyzwania ilość, różnorodność wymagania dostępnośći Różnorodność danych Poczta Zawartość sieci Media Źródło: IDC Disk Systems Dokumenty Działy IT trzymają różne typy danych dla ludzi, którzy ich potrzebują Wolumen danych Wzrost danych jest potężny. IDC szacuje 60% roczny wzrost wolumenu światowego Prędkość zmian PB 80% problemów IT jest zgłaszanych przez użytkowników końcowych 4 Działy IT są pod potężną presją, aby dostarczyć odpowiednie serwisy IT. 85% problemów powodowane są przez zmiany wprowadzanie przez pracowników działu IT. 80% z nich nie jest odkrytych, dopóki nie zostaną one zgłoszone.

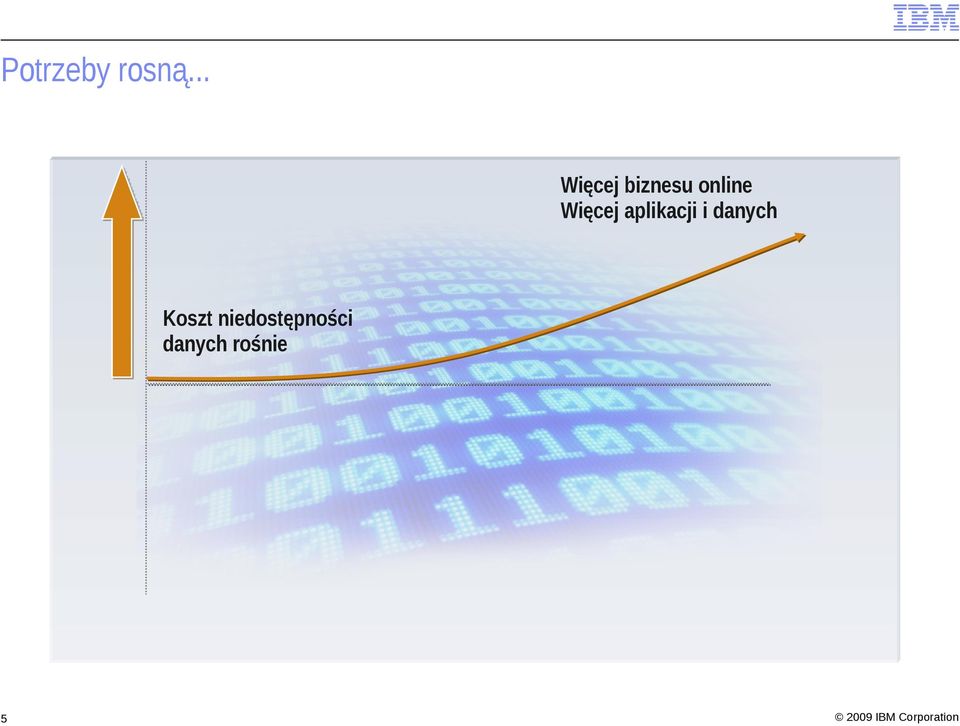

5 Potrzeby rosną... Więcej biznesu online Więcej aplikacji i danych Koszt niedostępności danych rośnie 5

6 Możliwości maleją :-( Więcej biznesu online Więcej aplikacji i danych Koszt niedostępności danych rośnie Możliwość ochrony tradycyjnymi metodami spada Narastająca różnica Bardziej złożone systemy Więcej danych do odtworzenia 6

7 A paneceum na takie kłopoty to... Kontrola Widoczność Automatyzacja 7

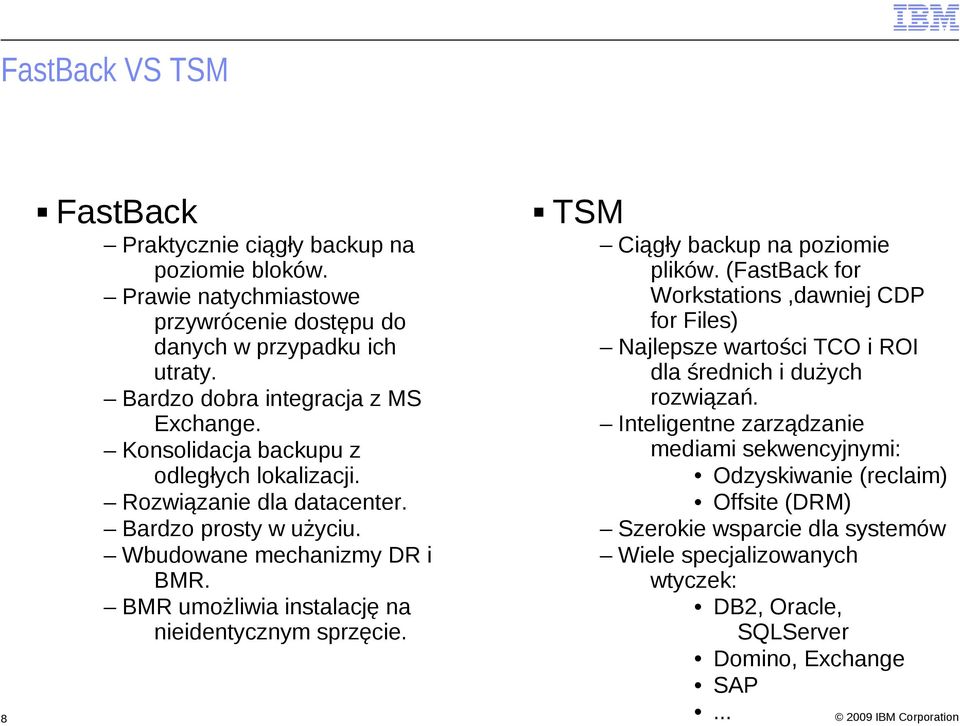

8 FastBack VS TSM FastBack Praktycznie ciągły backup na poziomie bloków. Prawie natychmiastowe przywrócenie dostępu do danych w przypadku ich utraty. Bardzo dobra integracja z MS Exchange. Konsolidacja backupu z odległych lokalizacji. Rozwiązanie dla datacenter. Bardzo prosty w użyciu. Wbudowane mechanizmy DR i BMR. BMR umożliwia instalację na nieidentycznym sprzęcie. 8 TSM Ciągły backup na poziomie plików. (FastBack for Workstations,dawniej CDP for Files) Najlepsze wartości TCO i ROI dla średnich i dużych rozwiązań. Inteligentne zarządzanie mediami sekwencyjnymi: Odzyskiwanie (reclaim) Offsite (DRM) Szerokie wsparcie dla systemów Wiele specjalizowanych wtyczek: DB2, Oracle, SQLServer Domino, Exchange SAP...

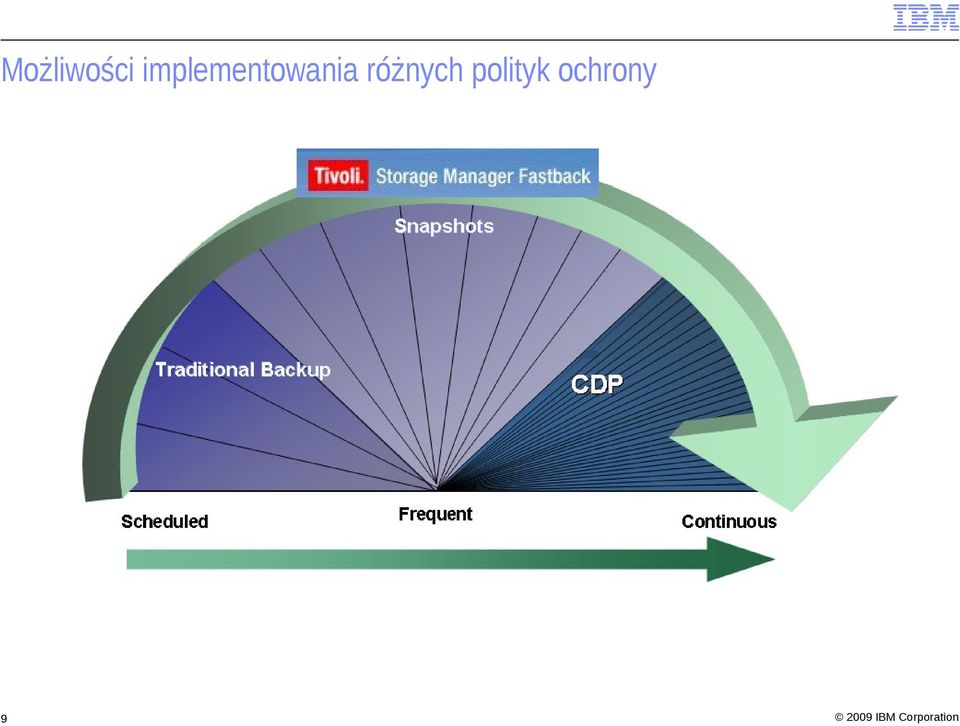

9 Możliwości implementowania różnych polityk ochrony 9

10 CDP Continous Data Protection Dysk Produkcyjny Aplikacja lub serwer plików TSM FastBack Serwer Ciągły backup przyrostowy na poziomie bloków. Tylko bloki zmienione od czasu ostatniej migawki są kopiowane. FastBack przesuwa granicę kompromisu pomiędzy wymaganiami restore a możliwościami sieci i systemów składowania danych. 10

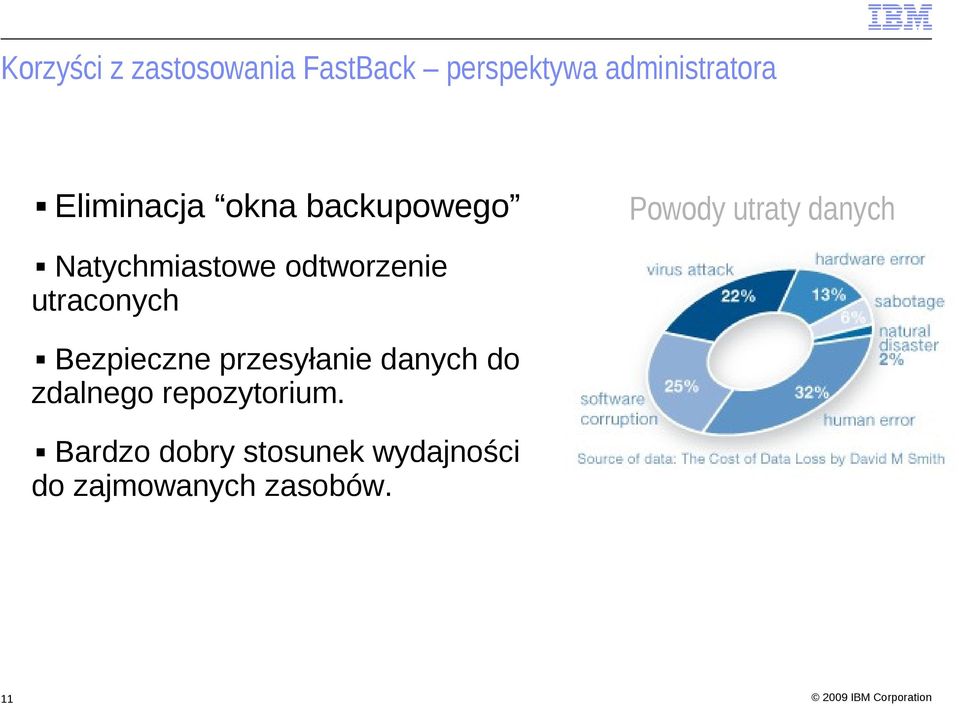

11 Korzyści z zastosowania FastBack perspektywa administratora Eliminacja okna backupowego Powody utraty danych Natychmiastowe odtworzenie utraconych Bezpieczne przesyłanie danych do zdalnego repozytorium. Bardzo dobry stosunek wydajności do zajmowanych zasobów. 11

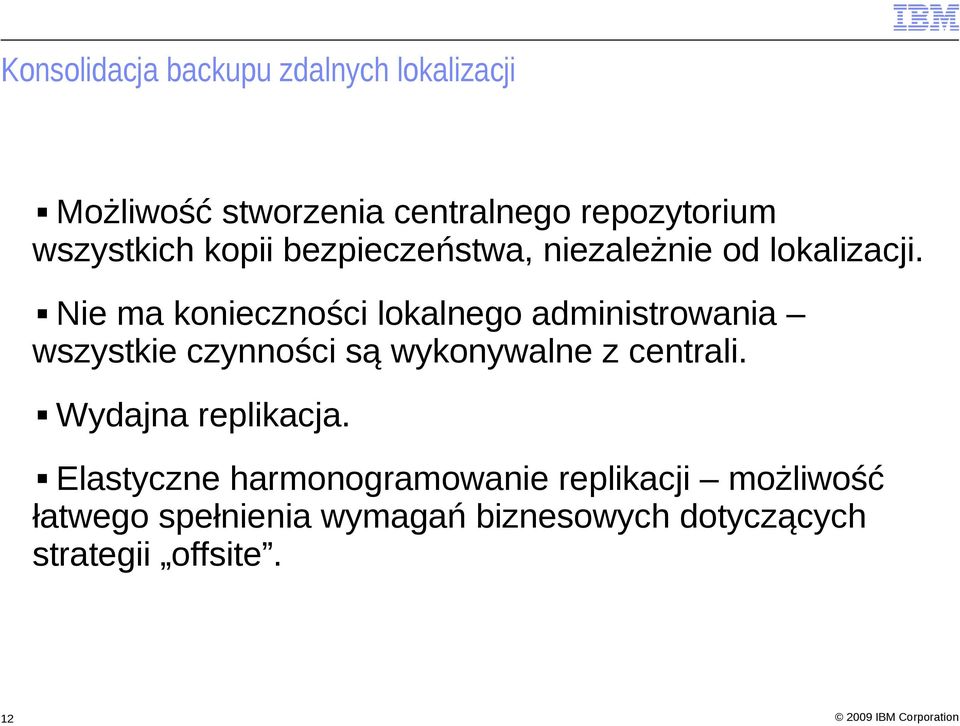

12 Konsolidacja backupu zdalnych lokalizacji Możliwość stworzenia centralnego repozytorium wszystkich kopii bezpieczeństwa, niezależnie od lokalizacji. Nie ma konieczności lokalnego administrowania wszystkie czynności są wykonywalne z centrali. Wydajna replikacja. Elastyczne harmonogramowanie replikacji możliwość łatwego spełnienia wymagań biznesowych dotyczących strategii offsite. 12

13 Komponenty FastBack Tivoli Storage Manager FastBack - oparty na politykach, backup dla platformy Windows i Linux na poziomie bloków. Tivoli Storage Manager Fastback DR - Zdalny serwer DR. Dane wysyłane są po sieci WAN-tylko zmiany na poziomie bloków zostają wysyłane. Tivoli Storage Manager Fastback for Bare Machine Recovery - szybkie odtworzenie całego wolumenu systemu operacyjnego. Także na nieidentyczny sprzęt. Tivoli Storage Manager Fastback for MS Exchange backup serwera Exchange. Możliwość odzyskania pojedynczych obiektu takich jak mail, kalendarz, załączniki, kontakty itp.. 13

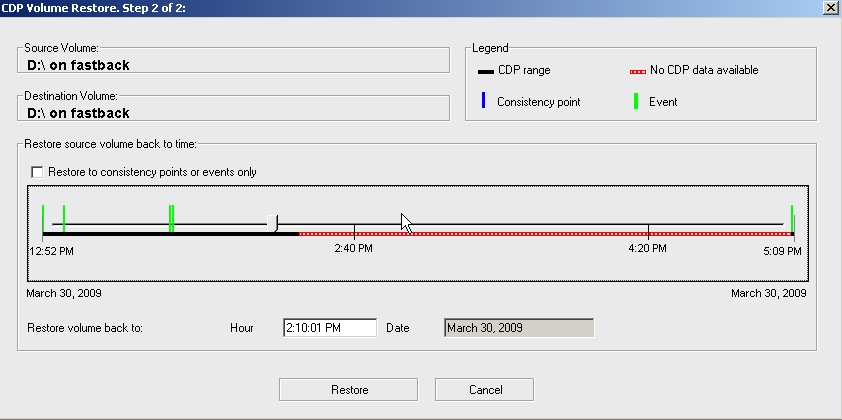

14 Odtwarzanie dysków 14 Odzyskanie danych do punkty w czasie. Wydajne odtwarzanie (w tle). Dane dostępne przed odtworzeniem! Prosta instalacja i konfiguracja. Centralne jak i lokalne zarządzanie.

15 Odtwarzanie snapshot vs instant 15

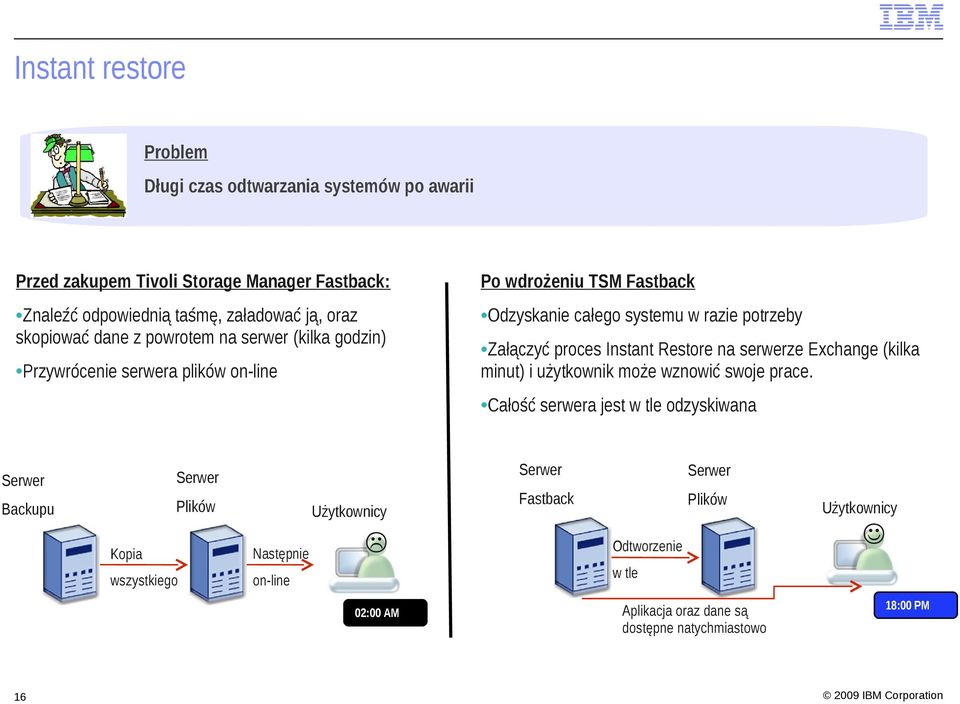

16 Instant restore Problem Długi czas odtwarzania systemów po awarii Przed zakupem Tivoli Storage Manager Fastback: Po wdrożeniu TSM Fastback Znaleźć odpowiednią taśmę, załadować ją, oraz skopiować dane z powrotem na serwer (kilka godzin) Odzyskanie całego systemu w razie potrzeby Przywrócenie serwera plików on-line Załączyć proces Instant Restore na serwerze Exchange (kilka minut) i użytkownik może wznowić swoje prace. Całość serwera jest w tle odzyskiwana Serwer Serwer Backupu Plików Użytkownicy Kopia Następnie wszystkiego on-line Serwer Fastback Plików Odtworzenie Użytkownicy w tle 02:00 AM 16 Serwer Aplikacja oraz dane są dostępne natychmiastowo 18:00 PM

17 Repozytorium DR Centrum danych Repozytorium FastBackDR 17

18 BMR 18

19 Exchange Udostępnia użytkownikom jak i administratorom możliwość odtworzenia serwera Exchange Każdy obiekt w Microsoft Exchange może być szybko odtworzony: załączniki kontakty kalendarze zadania dzienniki Foldery publiczne oraz całe bazy EDB 19

20 Podsumowanie Tivoli Storage Manager FastBack Proste rozwiązanie oparte o dyski dla systemów Windows i Linux. 20 Możliwość integracji z TSM. Wsparcie dla Exchange nie wymaga dodatkowej licencji. DR i BMR.

21 Tivoli Storage Manager lider rynku Kompletne rozwiązanie: Backup / Odtwarzanie Archiwizacja / Odzyskanie Continuous Data Protection (CDP) Disaster Recovery HSM / ILM Zabezpieczenie aplikacji Zabezpieczenie baz danych Bare Machine Recovery Zabezpieczenie danych w zdalnych lokalizacjach 21 Fakty: Więcej niż 20,000 klientów, w tym 60% firm Fortune 500 Pierwsze rozwiązanie wykorzystujące urządzenia dyskowe do backupu Jednolite rozwiązanie obejmujące: Systemy operacyjne i platformy sprzętowe od laptopa do superkomputerów Wszystkie poziomy pamięci masowych.

22 Rozwój TSM Lipiec 93: ADSTAR Distributed Storage Manager (ADSM); Pierwsze rozwiązanie wykorzystujące dysk jako urządzenie do backupu TSM 5.3: Zwiększenie wydajności i wsparcie dla dodatkowych aplikacji. Zmiana UI administratorskiego na ISC. IBM kupuje Tivoli ADSM V3.1: Poprawiony UI, wydajności, użyteczność, wsparcie dla aplikacji 22 TSM FastBack: Continuous Data Protection dla serwerów Windows a od 2010 także Linux. TSM V4.1: backup systemów przenośnych i współdzielenie bibliotek Tivoli Storage Manager (TSM) V3.7, następca ADSM TSM V4.2: backup journal, po sieci SAN dla klientów, i SANergy 2004 TSM 5.4: poprawiona dostępności aplikacji i zarządzanie kluczami szyfrującymi Tivoli CDP for Files: zabezpieczenie danych w locie dla użytkowników mobilnych TSM 5.5: podniesienie bezpieczeństwa danych, dotkowe wsparcie dla platform Windows, zabezpieczenie środowsk VMware i podniesienie skalowalności

23 Co wprowadziła wersja 6? Zarządzanie większą ilością danych Serwery TSM zarządzają większą ilością danych Uproszczenie architektury w porównaniu do innych rozwiązań Nowy moduł raportowania i monitorowania Wiele nowych, przygotowanych raportów z możliwością pełnej modyfikacji Praktycznie monitorowanie w czasie rzeczywistym Zawarte w cenie licencji podstawowej Tivoli Storage Manager Admin Center 6 wymaga 30% mniej przestrzeni dyskowej i instalacja zajmuje dwa razy miej czasu niż TSM 5.5 Admin Center Zarządzanie wieloma serwerami TSM w dużych środowiskach ze zmniejszeniem obciążenia przy administracji Powered by 23

24 Deduplikacja Tivoli Storage Manager 6.2 zawiera deduplikację danych dla urządzeń dyskowych o sekwencyjnym dostępie, bez dodatkowych kosztów Zmniejszenie czasu odtwarzania w stosunku do odtwarzania z taśmy; więcej danych może być przechowywana na dyskach Po stronie serwera działa jako proces po wykonaniu zabezpieczenia danych bez wpływu na wydajność systemu przy backupie; automatyczna defragmentacja przestrzeni. Wprowadzona w wersji 6.2 deduplikacja po stronie klienta, umożliwia dalszą redukcję ilości przesyłanych danych. Uzupełnienie o IBM TS7650G ProtecTIER Gateway TSM 6 wbudowana deduplikacja danych i TS7650G ProtecTIER Gateway współdziałają aby sprostać najbardziej zaawansowanym potrzebom Tivoli Storage Manager 6.2, połączanie backupu progressive incremental z deduplikacją danych, działa lepiej niż same rozwiązania do deduplikacji danych 24

25 Architektura systemu Klient TSM WAN LAN SAN Serwer TSM Baza Danych WAN Powered by Hierarchia Pamięci 25

26 Hierarchia pamięci i zarządzanie mediami Zaawansowane wykorzystanie pamięci dyskowych. Wykonywanie kopii danych wielu klientów na raz. Przeźroczyste odtwarzanie danych znajdujących się w wielu strukturach pamięci masowych. Pula dyskowa Automatyczne procesy przenoszenia danych. Automatyczne wykonywanie kopii danych. 26

27 Technika progressive incremental Progressive Incremental Tylko pliki nowe lub zmienione są ponownie zabezpieczane Nie ma potrzeby wykonywania powtórnych pełnych kopii zapasowych Zmiany sprawdzane na poziomie plików Szybkie odtworzenie danych z punktu w czasie A B C D B1 C1 D1 Pełny + A1 Przyrostowy C1 Pełny + Róźnicowy 27 Niedziela A1 B1 D1 A1 B1 C1 D1 Progressive A1 A2 Incremental C1 C2 C3 B1 B2 B3 D1 Poniedziałek Wtorek A2 Środa B3 B2 C3 C2 B2 C2 Czwartek A2 C3 B2 A2 A2 C2 B2 C2 B2 C2 C3 B3 A2 B2 B3 C2 C3 Odtworzenie 5 Taśm 9 Plików 2 Taśmy 9 Plików 1 Taśma 4 Plików

28 Odzyskiwanie taśm TSM optymalizuje ułożenie danych na taśmach Defragmentacja danych Zwolnienie nośników Proces kontrolowany z kalendarza administracyjnego 90 % Ustawienie kiedy proces ma zostać uruchomiony Przeniesienie danych Korzyści: Lepsze wykorzystanie nośników + Zmniejszenie ilości potrzebnych nośników Zmniejszenie wymagania na ilość slotów w bibliotece taśmowej 25 % % Przyspieszenie odtwarzania

29 Kolokacja Korzyści: Automatyczne segregowanie i układanie danych należących do klienta systemu Przyspieszenie odtwarzania danych Zmniejszenie ilości niezbędnych operacji Pula dyskowa B A Wysoki poziom A C B B C A Niski poziom B Migracja A Klient A Pula taśmowa Klient A A A Klient B A B B 29 B Klient C B C C BKlient B C CKlient C

30 TIP nowy interfejs administracyjny 30

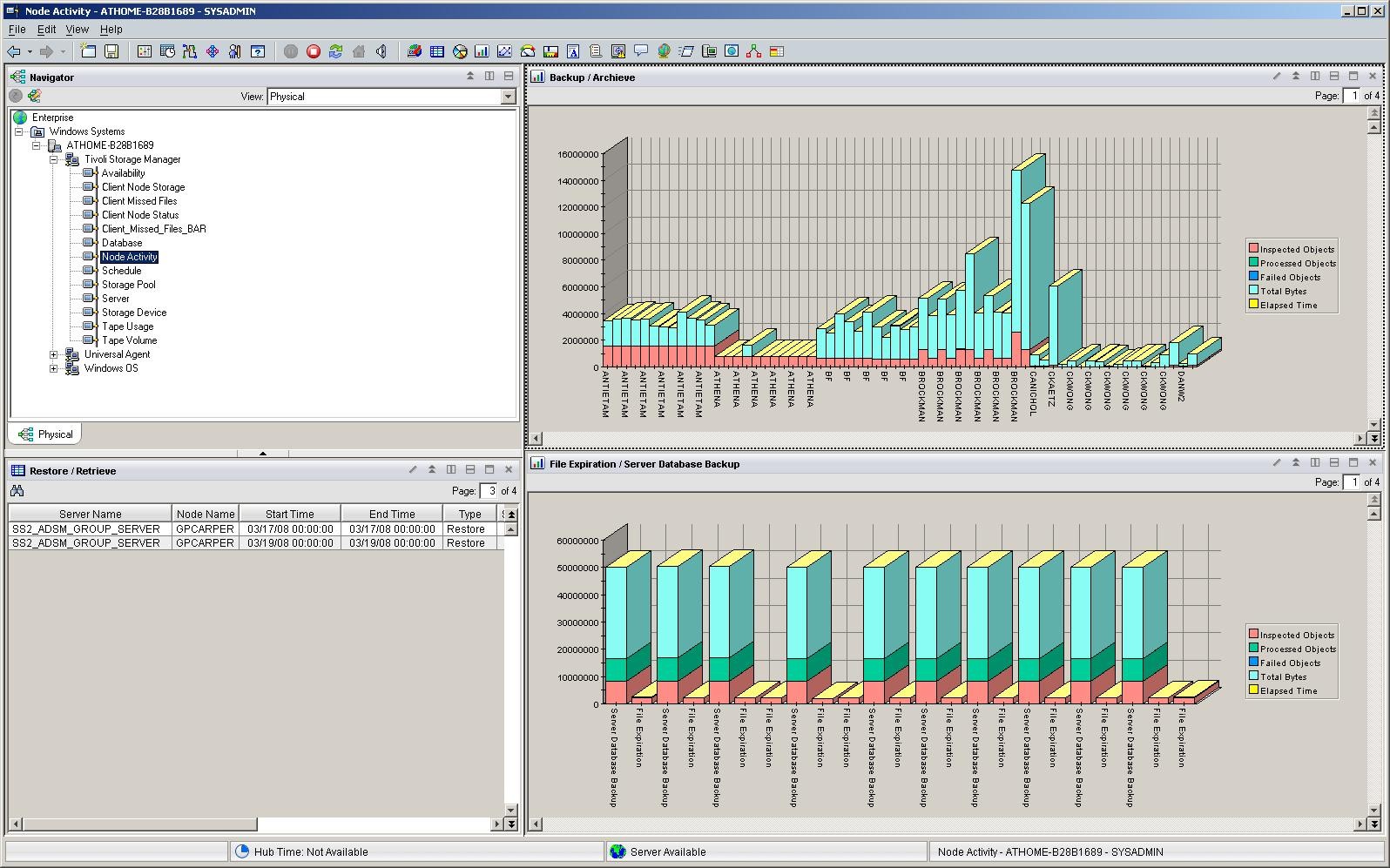

31 Strategia i taktyka w jednym miejscu Zawarte w licencji podstawowej bez dodatkowych licencji W pełni modyfikowalny wygląd Aktywność klienta Przewidywanie wymagań W pełni modyfikowalne raporty Aktywność odtwarzania 31 Aktywność serwera

32 Jak zapewnić ciągłość biznesu? - rozwiązania IBM Cele Cele Backup Backupi izabezpieczenie zabezpieczeniekrytycznych krytycznychaplikacji, aplikacji, plików plikówzzzapewnieniem zapewnieniemszybkiego szybkiegoi i automatycznego automatycznegoodtworzenie odtworzeniedanych danychi isystemów systemów Polityki Politykibezpieczeństwa bezpieczeństwawspierające wspierającezałożenia założenia dostępności dostępnościaplikacji aplikacji Zabezpieczenie aplikacji Zawarcie Zawarcieanaliz analizmożliwości możliwościodtworzenia odtworzeniadanych danych wwplanach planachdr DR Kopie Kopiedanych danychwwhierarchicznej hierarchicznejpamięci pamięcimasowej masowej Zarządzanie Zarządzaniei iodtwarzanie odtwarzaniekopiami kopiamidanych danychzz jednego jednegopunktu punktu WAN LAN SAN Disaster Recovery IBM IBMrozwiązania rozwiązania Tivoli TivoliStorage StorageManager Manager66family family Tivoli TivoliStorage StorageManager ManagerFastBack FastBack Tivoli TivoliStorage StorageManager ManagerFastBack FastBackfor forworkstations Workstations Hierarchiczne Zarządzanie Danymi Tivoli TivoliStorage StorageFlashCopy FlashCopyManager Manager 32

33 TSM i FastBack Centrala Aplikacje/ Tivoli Fastback for Workstation dla laptopów/stacji roboczych Serwery plików Serwer TSM Serwer Fastback Rep li ka c Disaster Recovery ja Serwer Fastback 33 ff-s ite Ko p Serwery plików Replikacja ie O Aplikacje/ Backup Ko p Serwer Fastback ff-s ite Zdalne oddziały ja ie O likac Rep TS3500 Klienci TSM

34 Podsumowanie FastBack Zastosowanie w małych i średnich środowiskach Windows i Linux. Zero administracji na kliencie. Wbudowana obsługa Exchange. DR i BMR. TSM Praktyczny brak górnej granicy skalowalności do zastosowania nawet w bardzo dużych instalacjach. Bogate wsparcie dla różnych klientów aplikacyjnych i systemowych. Inteligentne zarządzanie mediami. DRM. Back-end dla FastBack. 34
