1 Program produkcyjny

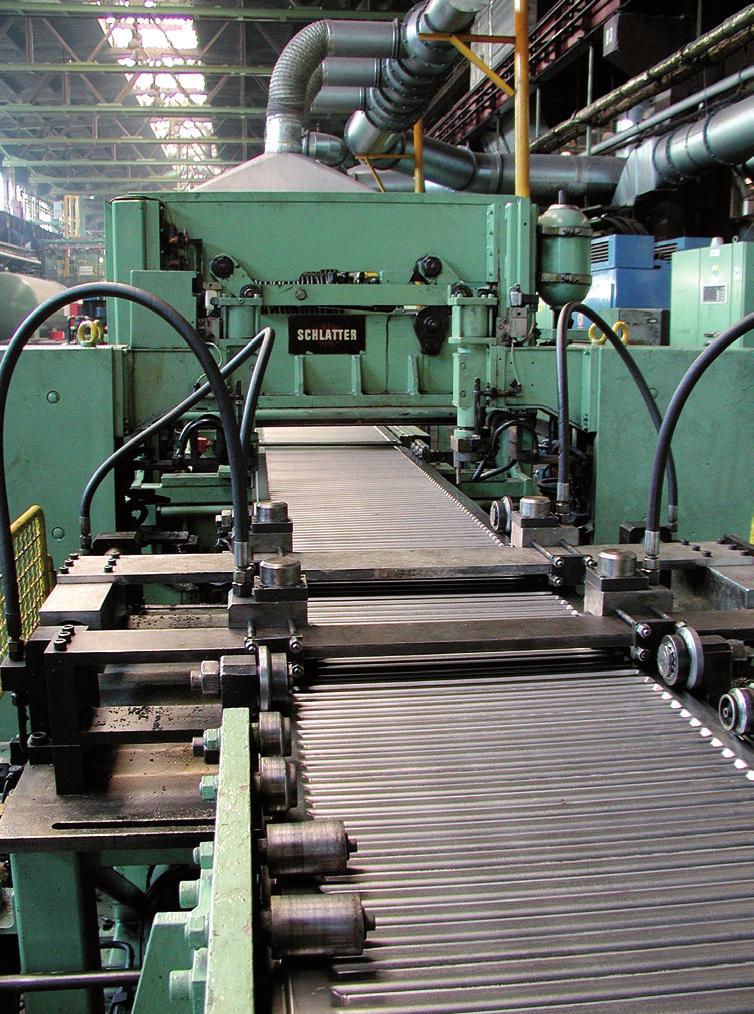

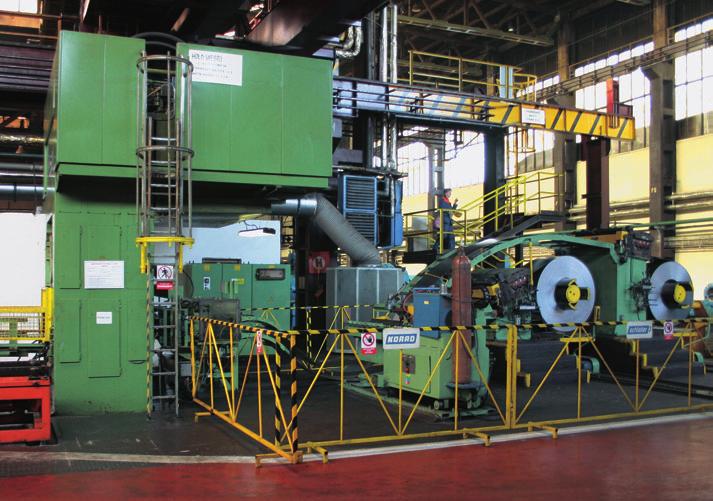

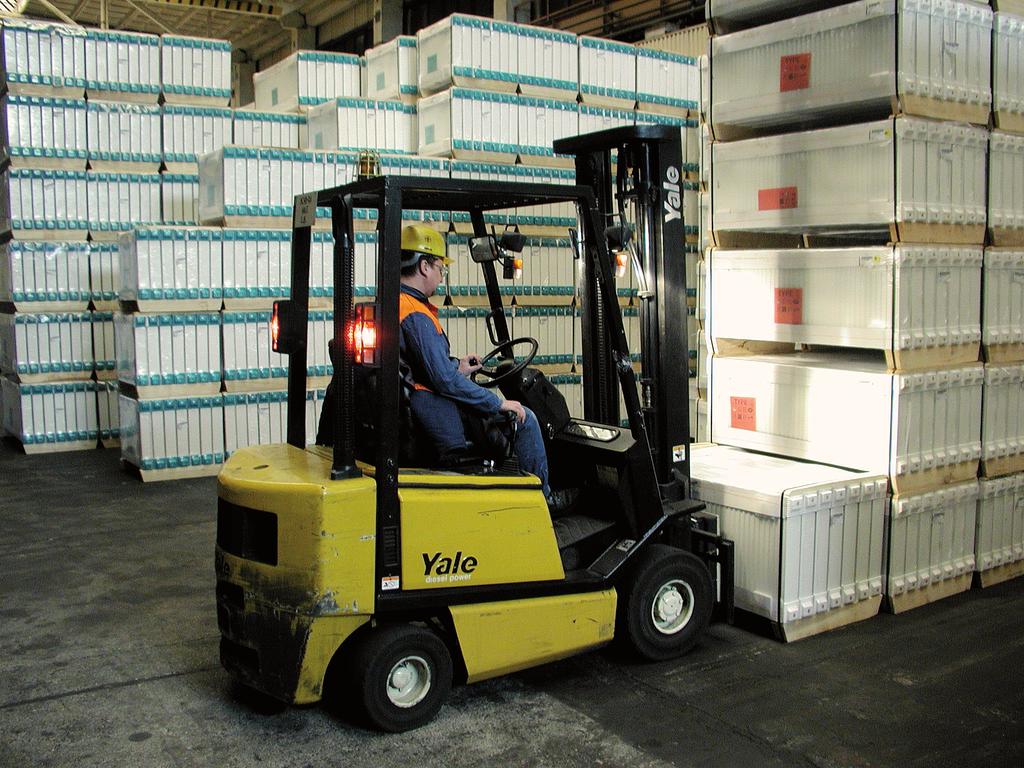

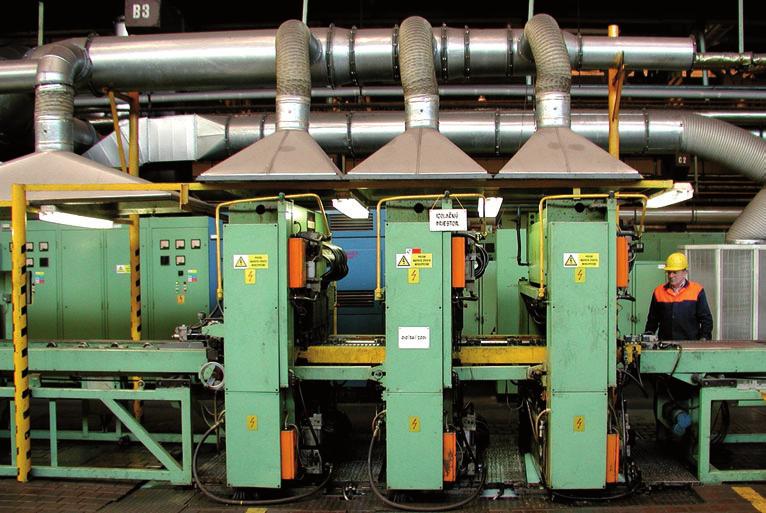

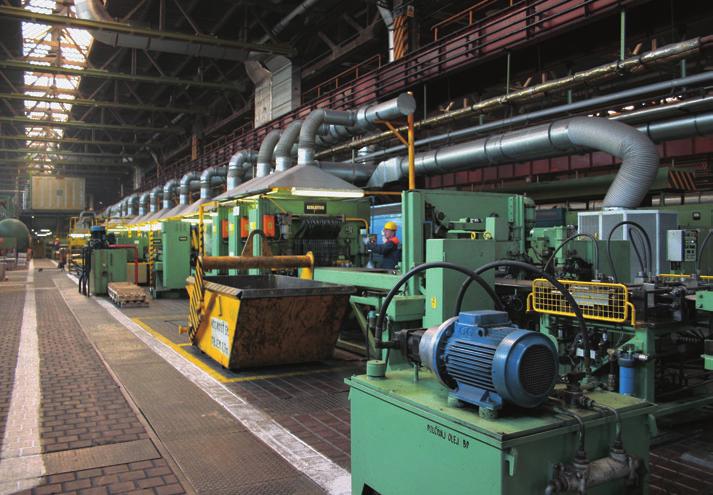

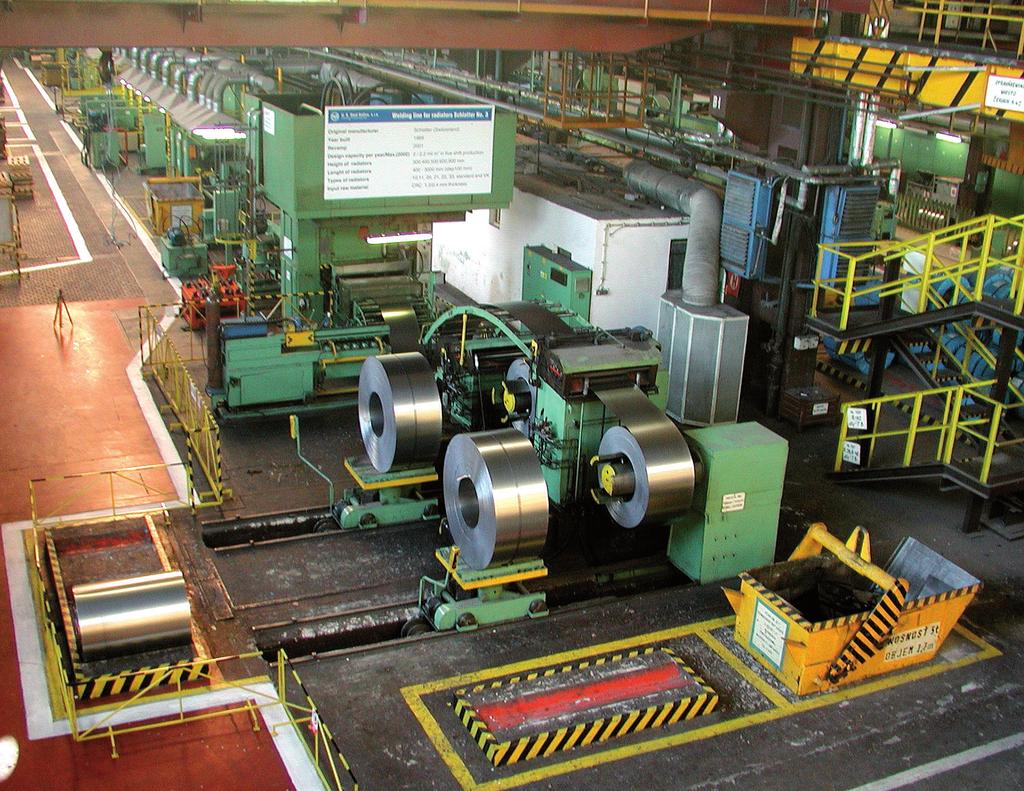

2 PROGRAM PRODUKCYJNY GRZEJNIKI P YTOWE U. S. Steel Košice, s.r.o jest największym producentem płaskich, walcowanych produktów w Europie. Spółka łączy dwie znaczące tradycje w produkcji stali słowacką wiedzę techniczną i międzynarodowe doświadczenia z orientacją na rynek amerykański, w celu osiągnięcia wiodącej pozycji w produkcji wyrobów walcowanych. Głównym programem produkcyjnym jest szeroka gama blach walcowanych na ciepło i na zimno. Do najistotniejszych wykonawców podstawowych produktów blach walcowanych na zimno, należy dział grzejników. Dział ten produkuje różne rodzaje i typy grzejników pod marką handlową KORAD. Grzejniki KORAD są sprzedawane w całej Europie i są w stanie oprzeć się najtwardszej konkurencji największych europejskich producentów. 2

3 DANE TECHNICZNE Moc grzewcza Moc grzewcza grzejników KORAD i ich zgodność z odpowiednimi normami były poświadczone certyfikatem instytutu badań w Pieszczanach. Pomiaru mocy wg EN 442 dokonano w laboratorium Uniwersytetu Technicznego w Stuttgarcie a rejestracji arkuszy danych dotyczących grzejników w Niemieckim Instytucie w Berlinie dla normy DIN CERTCO. Arkusze danych i dokumenty certyfikacyjne zostaną dostarczone przez producenta na żądanie. Materiał Grzejnik płytowy KORAD i konwektor jest wyprodukowany z blachy stalowej walcowanej na zimno wg STN EN10130+A1. Opis produktu Płyta grzejna jest zgrzewana z dwóch wytłoczek, po obwodzie w sposób ciągły, a wewnętrzne kanały wodne tworzone są przez zgrzewanie punktowe. Rozstaw osi kanałów pionowych wynosi 33,33mm. Wszystkie grzejniki, z wyjątkiem typów 10, 20 i 30, są wykonane z dodatkowymi żebrami konwekcyjnymi, które, przygrzane punktowo do kanałów wodnych, zwiększają moc grzejników o ok. 30%. Grzejniki typu Ventil-Kompakt (VK) są dostarczane z wkładką zaworową, umożliwiającą wstępne wartości kv (tzw. regulacja wstępna) Grzejniki typu VK są wykonywane z podłączeniem prawym, lewym lub środkowym (VKS). Każdy z typów grzejników może być wykonany z gładką przednią płytą (wykonanie H). Gwint podłączeniowy 1. TYP P 90-4 x G 1/2 "- gwint wewnętrzny. 2. TYP Ventil Kompakt, VKS - 2 x G 1/2 " - gwint wewnętrzny w celu odpowietrzenia, 2 x G 1/2" gwint wewnętrzny, odstęp 50 mm ± 0,5 mm dla podłączenia grzejnika od spodu. 3. Odstęp przyłączeniowy = wysokość konstrukcyjna H - 54 mm. Obróbka powierzchniowa a) b) c) d) odtłuszczanie, fosforanowanie, gruntowanie kataforetyczne (KTL), elektroforetyczne malowanie lakierem proszkowym standardowo RAL Ciśnienie, temperatura Każdy grzejnik poddawany jest próbie na ciśnienie. Ciśnienie próbne - 1,3 MPa, ciśnienie robocze - 1,0 MPa. Maksymalna temperatura medium grzewczego C. 3

4 Montaż Elementy mocujące Do montażu grzejników oferujemy kilka typów uchwytów montażowych i wsporników (strona 17 akcesoria) stosowanych w zależności od materiału konstrukcyjnego ściany. Uchwyt KORAD, który jest najczęściej stosowanym typem uchwytu montażowego nadaje się do stosowania w przypadku pełnych materiałów budowlanych, nie nadaje się natomiast do ścian z pustaków ceramicznych. Dla ścian z płyt gipsowo-kartonowych lub przeszklonych, zalecane są uchwyty/stojaki. Umieszczenie Grzejniki płytowe KORAD są przeznaczone do ogrzewania pomieszczeń o niskiej wilgotności relatywnej (30 60%) i o niskim zanieczyszczeniu np. mieszkania, kancelarie, szkoły, hotele, sklepy, muzea itp. Możliwe jest również ich zastosowanie w pomieszczeniach o niskiej relatywnej wilgotności jednak bez kondensacji i zanieczyszczenia powietrza jak np. centra sportowe, magazyny, korytarze, musi być jednak zapewnione wystarczające i stałe wietrzenie lub stała eksploatacja grzejników. Do takiego typu środowiska zalecamy zastosować grzejniki bez konwektorów oddających ciepło. Grzejniki płytowe zaleca się umieszczać pod parapetem okiennym w stosunku do pionowej osi okna na wysokości min. 110 mm nad podłogą. Jeżeli dotrzymanie tej odległości nie jest możliwe, to należy postępować wg odpowiedniej normy. Musi zostać umożliwiony wolny przepływ powietrza obok oddających ciepło powierzchni grzejnika. Grzejnik trzeba umieścić tak aby był poza zasięgiem wody rozpryskiwanej z prysznica, umywalki, zlewozmywaka itp. Wskazówki do montażu - z reguły umieszcza się go na ścianie okiennej bez przykrycia (patrz odpowiednie normy) - po usytuowaniu pod parapetem lub przy użyciu przykrycia trzeba respektować dane w załącznikach odpowiedniej normy i w technicznej dokumentacji producenta - przy umieszczeniu grzejnika na przeciwległej lub chłodnej stronie bez okna gdzie współczynnik korekcyjny nie jest dokładnie ustalony, zaleca się zastosować ϕ = 0,9 - przy innym podłączeniu do sieci rurociągu niż zmierzona moc cieplna, trzeba respektować wartości współczynników korekcyjnych odpowiedniej normy - instrukcja montażu i obsługi jest dołączona do każdego grzejnika pod PE folią ochronną Ochrona powierzchni Producent zaleca wykonanie montażu grzejników w ich opakowaniu fabrycznym. Elementy montażowe umożliwiają dokonanie takiego montażu z minimalnym naruszeniem opakowania w miejscach zawieszeń, wsporników i podłączeń do układu grzewczego. Opakowanie usunąć aż po dokonaniu wszelkich prac wykończeniowych. Uniknie się w ten sposób zbędnego zanieczyszczenia i uszkodzenia grzejników. Akcesoria Zaślepka odpowietrzająca, zaślepka, uchwyty do mocowania grzejników. Akcesoria trzeba zamówić oddzielnie. Gwarancja 6 lat od daty produkcji pod warunkiem użytkowania do przeznaczonego celu i dotrzymania warunków gwarancyjnych, które są załączone w opakowaniu grzejnika. Opakowanie Karton uformowany w kształt U w celu ochrony krawędzi, plastikowa ochrona narożników i folia. Grzejniki są układane na paletach bezzwrotnych. Czyszczenie i konserwacja W celu czyszczenia grzejników można zastosować środki czyszczące przeznaczone do czyszczenia powierzchni lakierowanych. Nie używać trących środków czyszczących. Do przepłukiwania grzejników i układów grzewczych został wyznaczony i przetestowany środek Neutrapon 5088 firmy Henkel. Uwaga Prawo do zmian danych technicznych zastrzeżone. 4

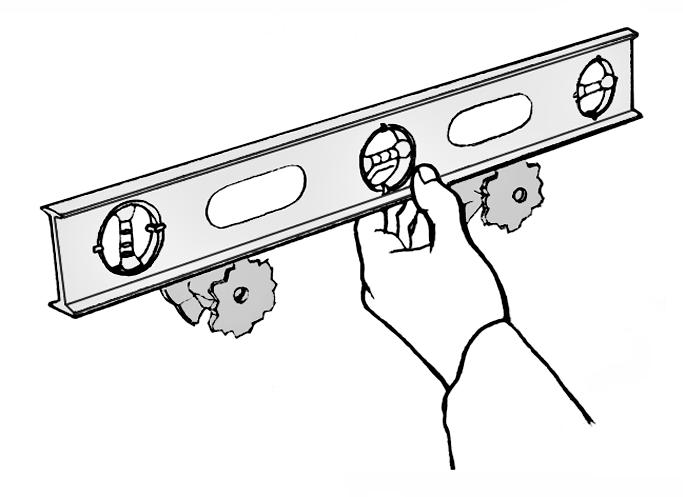

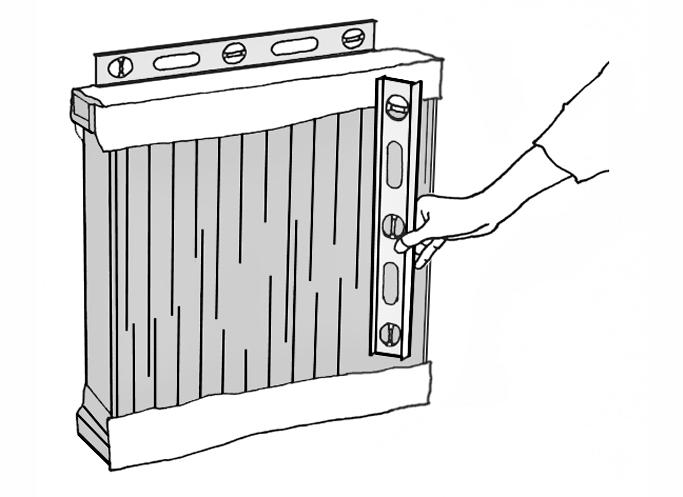

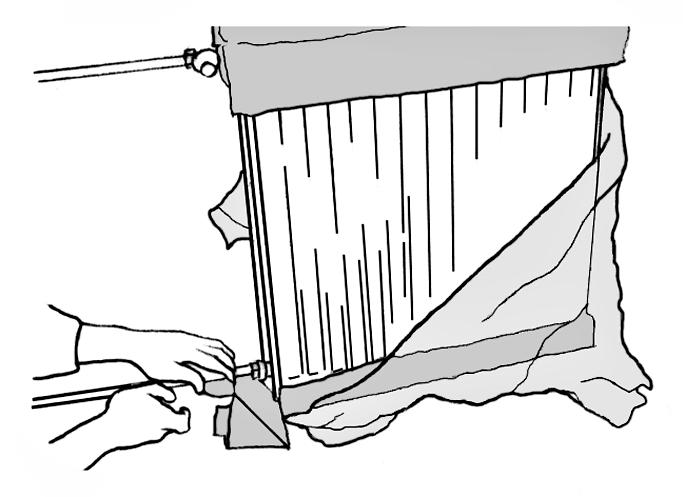

5 Przebieg montażu Wywiercić w ścianie otwory, zamontować i ostrożnie przytwierdzić uchwyty Sprawdzić wypoziomowanie ustawienia uchwytów Zdjąć gąbkową ochronę zaczepów, zamontować wsporniki pod spód zaczepów grzejnika Zawiesić grzejnik na uchwytach i skontrolować pozycje w poziomie i pionie Zdjąć plastikowe zatyczki nałożone na czas transportu Zamontować zaślepkę odpowietrzającą, zaślepkę i zawór a następnie podłączyć do układu grzewczego Po dokonaniu robót wykończeniowych zdjąć folię, kartony i plastikowe narożniki Poprawnie zainstalować grzejnik 5

6 Standardowe wykonanie grzejników KORAD TYP 10, VK, VKS, H TYP 11K, VK, VKS, H TYP 20K, VK, VKS, H TYP 21K, VK, VKS, H TYP 22K, VK, VKS, H TYP 30K, VK, VKS, H TYP 33K, VK, VKS, H Asortyment grzejników KORAD pod kątem ich długości i wysokości Uwaga: Grzejniki typu VK, VKS, 11K oraz w wykonaniu H są produkowane tylko w długości do mm. 6

7 Podstawowe dane techniczne dla grzejników płytowych KORAD Wysokość M T V i Q n n [mm] [kg.m -1 ] [dm 3.m -1 ] [W.m -1 ] 300 6,310 1, ,3187 8,310 2, , ,300 2, , ,300 3, , ,000 4, , ,950 1, , ,270 2, , ,580 2, , , 3, , ,850 4, , ,650 3, , ,870 4, , ,080 5, , ,300 6, , ,950 8, , , 3, , ,730 4, , ,625 5, , ,350 6, , ,525 8, , ,000 3, , ,000 4, , ,375 5, , ,850 6, , ,275 8, , ,000 5, , ,270 6, , ,530 7, , , 9, , , 12, , , 5, , ,730 6, , ,330 7, , , 9, , , 13, ,3580 TYP 10, 10VK, VKS TYP 11K, VK, VKS TYP 20K, VK, VKS TYP 21K, VK, VKS TYP 22K, VK, VKS TYP 30K, VK, VKS TYP 33K, VK, VKS M T masa całkowita grzejnika [kg.m -1 ] V i pojemność wodna grzejnika [dm 3.m -1 ] Q n normowana moc cieplna [W.m -1 ] dla temperatury zasilania i powrotu C przy obliczeniowej temp. powietrza 20 C n wykładnik potęgi charakterystyki grzejników płytowych 7

8 Oznakowania grzejników płytowych Każdy grzejnik KORAD jest oznakowany metką i kodem kreskowym, które zawierają datę produkcji, ciśnienie robocze i typ grzejnika. Pod folię ochronną zapakowanego grzejnika wkładana jest metka TYPE z oznakowaniem typu i rozmiaru grzejnika. Na tylniej stronie metki TYPE znajdują się warunki gwarancji. Grzejnik jest oznakowany kodem cyfrowym lub słownie. Zamawianie Nr. 1 i 2 Typ produktu pozycja 1: liczba płyt pozycja 2: liczba konwektorów Nr. 3 Sposób podłączenia produktu 4 - Podłączenie boczne 3 - Ventil-Kompakt Prawy 5 - Ventil-Kompakt Lewy Nr. 4 Wysokość konstrukcyjna np. 6 wysokość konstrukcyjna mm Nr. 5 i 6 Długość konstrukcyjna np. 12 długość konstrukcyjna 1200 mm Nr. 7 Rodzaj osłony 0 - grzejniki bez osłon 2 i 4 - grzejniki z osłonami Nr. 8 Ciśnienie robocze 0-1 MPa Nr. 9 Klasa jakości 1 - klasa I Nr. 10 Powłoka zewnętrzna 3 - grzejnik z końcową powłoką zewnętrzną, odcień RAL 9010 Dane uzupełniające (przedstawione w zależności od potrzeb) Nr. 11 Wykonanie S - Ventil-Kompakt z podłączeniem środkowym Nr. 12 Wykonanie H - radiátor z gładką powierzchnią na przodzie SH - Ventil Kompakt z podłączeniem środkowym i z gładką powierzchnią na przodzie Przykład zamówienia H Grzejnik płytowy typ 21VKP (Ventil-Kompakt Prawy), wysokość mm, długość 1200 mm, z gładką powierzchnią na przodzie Grzejnik płytowy 22K (Kompakt), wysokość mm, długość 1000 mm. 8

9 Wzór dla wyliczenia oporu przepływu dla medium grzewczego wody Typ Wielkość Dla rozmiaru podłączenia G1/2 10, 11 20, 21, A T [m 2 ] 6, ξ T [-] 18,4 A T [m 2 ] 1, ξ T [-] 5,62 A T [m 2 ] 1, ξ T [-] 6,7 Charakterystyka hydrauliczna grzejników KORAD Kompakt Użyte skróty i symbole p [kpa] opór przepływu V [m 3.s -1 ] masa przepływu A T [m 2 ] współczynnik przepływu ρ w [kg.m -3 ] gęstość ξ T [-] współczynnik oporu w [m.s -1 ] prędkość medium grzewczego odnosząca się do średnicy wewnętrznej podłączanych rurek 9

10 Grzejniki płytowe przy innych warunkach eksploatacji Sposób wyliczenia Moc grzewcza grzejników wg EN 442 obowiązuje w przypadku podstawowych warunków eksploatacji określonych w normie: temp. wody na wejściu t 1 = 75 C obliczeniowa temp. powietrza t r = 20 C temp. wody na wyjściu t 2 = 65 C różnica temp. T = 50 K W przypadku innych warunków eksploatacyjnych należy dokonać przeliczenia mocy grzewczej wg wzoru: Q = Q c.f gdzie: Q [W] Q c [W] f - wyliczona moc grzewcza grzejnika przy warunkach eksploatacji wg EN wyliczona moc grzewcza (strata cieplna) grzejnika przy innych warunkach eksploatacji jak w EN faktor przeliczeniowy dla innych warunków eksploatacyjnych wg dalej załączonej tabeli W tabeli Moc grzewcza dla warunków cieplnych 76/65/20 C, można znaleźć odpowiedni grzejnik dla obliczonej wartości Q. Príklad Podane: Do pomieszczenia o temperaturze powietrza wewnątrz 18 C i wyliczoną stratą cieplną 1137 W, trzeba zaprojektować grzejnik KORAD. Układ grzewczy będzie eksploatowany z temperaturą zasilania i powrotu 70/40 C, gdzie: temp. wody na wejściu t 1 = 70 C obliczeniowa temp. powietrza t r = 18 C temp. wody na wyjściu t 2 = 40 C Rozwiązanie: Dla warunków eksploatacyjnych 70/40/18 C należy znaleźć w tabeli wartość współczynnika f : f = 1,4939 Obliczenia: Q = 1137 x 1,4939 = 1699 W Dla obliczonej wartości Q należy znaleźć w tabeli mocy grzewczej dla temperatury zasilania i powrotu /20 C (str. 18 do 27) odpowiedni grzejnik. Z katalogu grzejników płytowych KORAD możliwe jest wybranie jednego z następujących grzejników: Typ 11K, 11VK, VKS x W Typ 20K, 20VK, VKS x W Typ 21K, 21VK, VKS x W Typ 22K, 22VK, VKS x W Typ 33K, 33VK, VKS x 1687 W 10

11 DANE TECHNICZNE Faktory przeliczeniowe f przy innych warunkach eksploatacji 11

12 Podłączenie grzejnika KORAD Kompakt Podłączenie z boku obustronne od dołu ϕ = 0,9 Podłączenie jednostronne ϕ = 1 Podłączenie z boku krzyżowe ϕ = 1, zalecane przy L 3 x H Podłączenie grzejnika KORAD VK, VKS System jednorurowy System dwururowy z podłączeniem na prawo lub na lewo z podłączeniem na prawo lub na lewo z podłączeniem pośrodku z podłączeniem pośrodku 12

13 DANE TECHNICZNE Wkładka zaworowa Grzejnik KORAD Ventil-Kompakt jest dostarczany wraz z wkładką zaworową Heimeier, która jest zainstalowana w zestawie grzejnikowym i służy do hydraulicznego wstępnego ustawienia. Wkładka zaworowa jest wyposażona w plastikową osłonę, chroniącą przed uszkodzeniem podczas transportu i w czasie instalacji grzejnika oraz umożliwia ręczną regulację. Do grzejnika KORAD Ventil-Kompakt możliwe jest bezpośrednie zamontowanie głowicy termostatycznej, umożliwiającej regulację temperatury w pomieszczeniu. Gwint podłączeniowy głowicy termostatycznej M 30 x 1,5 mm jest zabezpieczony osłoną. Głowice termostatyczne Możliwość zamontowania głowic termostatycznych bez adaptera dla wkładki Heimeier, typ Producent Heimeier Comap Danfoss Drayton Gampper Herz Honeywell Brauckmann Oventrop MNG Rossweiner Typ głowicy termostatycznej wszystkie typy IF 1 RAWK TRV Porsche design H, Mini H, Termostat H T Uni LH thera 2 / thera 3 Star Tec II 13

14 Charakterystyka hydrauliczna grzejników KORAD VK, VKS 14

15 Charakterystyka hydrauliczna grzejników - KORAD Typ VK Maks. temp. medium Maks. Wstępne ustawienie zaworu grzewczego ciśnienie robocze Wartość k v [m 3 /h] 0,089 0,288 0,385 0,499 0,753 0,964 1,044 1, C 1 MPa Diagram p - M w - k v Przykład obliczenia: Rozwiązanie: Szukane: - wstępne ustawienie zaworu masa przepływu Podane: - moc grzewcza Q = 1163 W - spadek temp. wody t = 20 K [ C] - opór przepływu p = 3 kpa - ciepło właściwe wody C = 4186 m 2.s -2.K -1 Z diagramu p - M w - k v dla podanych i wyliczonych wartości odczytamy wstępne ustawienie zaworu: 2,4. M w - hmotnostný prietok vody [kg.h -1 ] Uwaga: Użycie zaworu Heimeier typ 4360 umożliwia ustawienie pozycji przejściowej. Q 1163 M w = =. 3 = 50 kg.h -1 C. t

16 Rozmieszczenie uchwytów na grzejnikach DLA TYPÓW 10, 10VK, 10VKS, H 20K, 20VK, 20VKS, H 21K, 21VK, 21VKS, H 22K, 22VK, 22VKS, H 33K, 33VK, 33VKS, H Wysokość Długość Ilość L1 L2 L3 L4 H1 H (mm) L (mm) uchwytów (mm) (mm) (mm) (mm) (mm) L ,,,,, 1000, , 1300, 1, 1, 1 1, 1, 2100, 2300, 2, 2, 2 1, 2000, 2200, 2, 2 2, L L L1/2+16,5 L1/2+15, L L1/2 L1/ DLA TYPÓW 11K, 11VK, 11VKS, H Wysokość Długość Ilość L1 L2 L3 L4 H1 H (mm) L (mm) uchwytów (mm) (mm) (mm) (mm) (mm) L ,,,,, 1000, , 1300, 1, 1, 1 1, 1, 2100, 2300, 2, 2, 2 1, 2000, 2200, 2, 2 2, L L L1/2 L1/ L L1/2+16,5 L1/2+16,

17 Akcesoria Akcesoria do grzejników płytowych tj. zaślepki odpowietrzające i zaślepki, jak również części mocujące (uchwyty i wsporniki) producent dostarcza na podstawie oddzielnego zamówienia. UCHWYT KORAD UCHWYT LK 101 TABELA TYPÓW Typ h l H H 290 H 390 H 490 H 790 STOJAK UCHWYT KĄTOWY Postanowienia końcowe Ceny grzejników płytowych i akcesorii są przedstawione w odpowiednich cennikach. Dostawca zastrzega sobie prawo do zmiany programu produkcyjnego asortyment, typy akcesorii w zależności od efektywności i ulepszenia poziomu technicznego. O przygotowywanej zmianie producent poinformuje odbiorców i instytucje projektowe z wyprzedzeniem. Producent grzejników płytowych daje gwarancje na parametry samych grzejników ale nie odpowiada za sprawność czy funkcjonowanie systemu grzewczego. Okres gwarancyjny grzejników płytowych - pod warunkiem użytkowania ich do przeznaczonego celu i dotrzymania ogólnych obowiązujących przepisów - wynosi 6 lat. 17

18 Grzejniki płytowe KORAD moc cieplna Q (W) H = 300 mm TYP 10, 10VK, VKS TYP 11K, VK, VKS TYP 20K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 10VK, 10VKS, 11K, 11VK, 11VKS, 20VK i 20VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach.

19 Grzejniki płytowe KORAD moc cieplna Q (W) H = 300 mm TYP 21K, VK, VKS TYP 22K, VK, VKS TYP 33K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 21VK, 21VKS, 22VK, 22VKS, 33VK, 33VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 19

20 Grzejniki płytowe KORAD moc cieplna Q (W) H = TYP 10, 10VK, VKS TYP 11K, VK, VKS TYP 20K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 10VK, 10VKS, 11K, 11VK, 11VKS, 20VK i 20VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 20

21 Grzejniki płytowe KORAD moc cieplna Q (W) H = TYP 21K, VK, VKS TYP 22K, VK, VKS TYP 33K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 21VK, 21VKS, 22VK, 22VKS, 33VK, 33VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 21

22 Grzejniki płytowe KORAD moc cieplna Q (W) H = TYP 10, 10VK, VKS TYP 11K, VK, VKS TYP 20K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 10VK, 10VKS, 11K, 11VK, 11VKS, 20VK i 20VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 22

23 Grzejniki płytowe KORAD moc cieplna Q (W) H = TYP 21K, VK, VKS TYP 22K, VK, VKS TYP 33K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 21VK, 21VKS, 22VK, 22VKS, 33VK, 33VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 23

24 Grzejniki płytowe KORAD moc cieplna Q (W) H = TYP 10, 10VK, VKS TYP 11K, VK, VKS TYP 20K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 10VK, 10VKS, 11K, 11VK, 11VKS, 20VK i 20VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 24

25 Grzejniki płytowe KORAD moc cieplna Q (W) H = TYP 21K, VK, VKS TYP 22K, VK, VKS TYP 33K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 21VK, 21VKS, 22VK, 22VKS, 33VK, 33VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 25

26 Grzejniki płytowe KORAD moc cieplna Q (W) H = TYP 10, 10VK, VKS TYP 11K, VK, VKS TYP 20K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 10VK, 10VKS, 11K, 11VK, 11VKS, 20VK i 20VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 26

27 Grzejniki płytowe KORAD moc cieplna Q (W) H = TYP 21K, VK, VKS TYP 22K, VK, VKS TYP 33K, VK, VKS dla temp. na wejściu/na wyjściu t 1 / t 2 75 / 65 C dla temp. na wejściu/na wyjściu t 1 / t 2 90 / 70 C Grzejnik KORAD typ 21VK, 21VKS, 22VK, 22VKS, 33VK, 33VKS oraz wykonanie H są produkowane w długościach od mm do 2000 mm. Moc cieplna grzejników w wykonaniu z gładką powierzchnią na przodzie (H) różnią się od wartości przedstawionych w tabelkach. 27
