PRECYZYJNE TERMOMETRY ZEGAROWE

Transkrypt

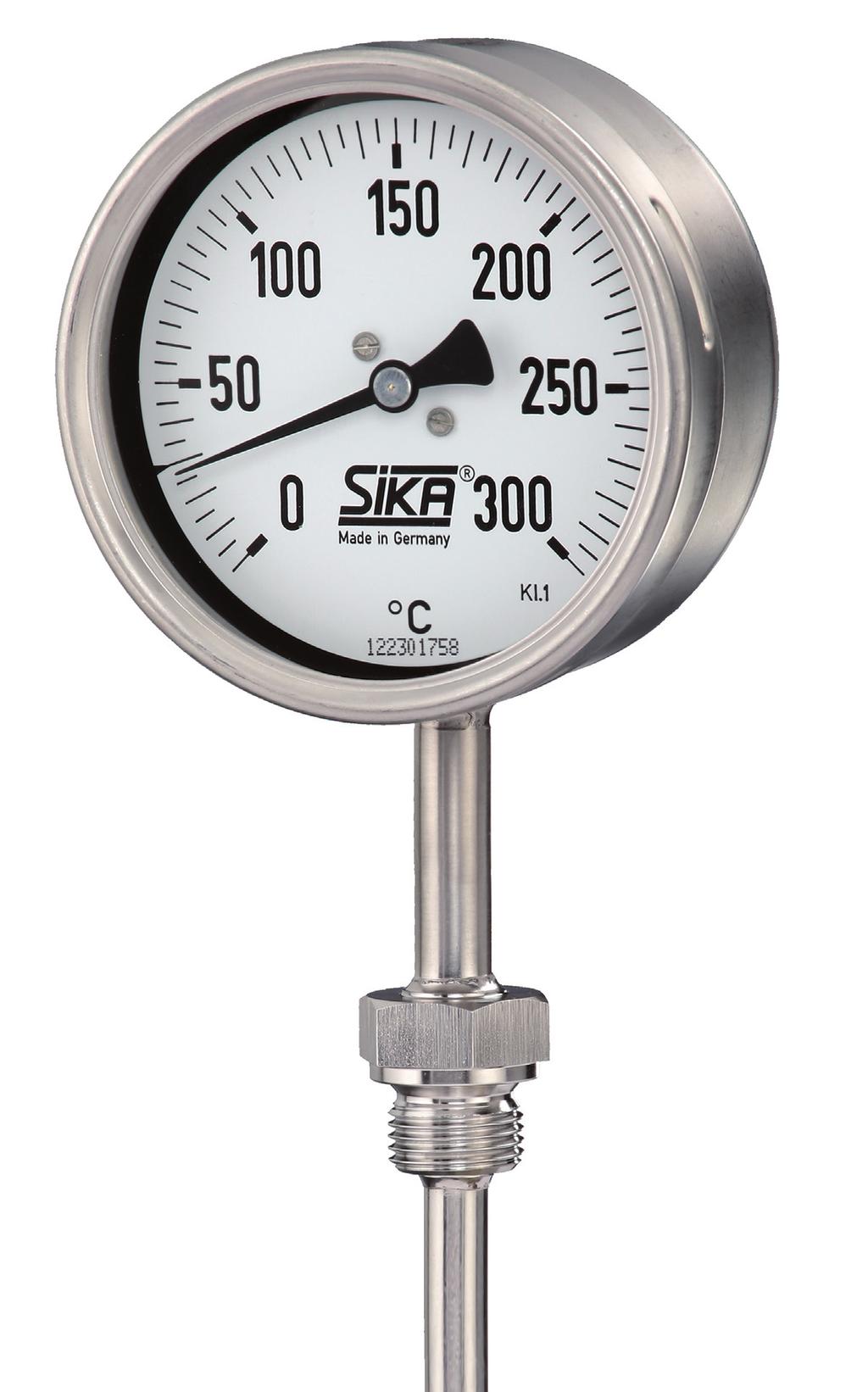

1 JJ JJ JJ JJ JJ Termometry zegarowe Termometry zegarowe na niskie temperatury Termometry zegarowe odległościowe Termometry zegarowe odległościowe na niskie temperatury Termometry zegarowe bimetaliczne PRECYZYJNE TERMOMETRY ZEGAROWE SYSTEM POMIAROWY WYPEŁNIONY GAZEM I BIMETALICZNY Technicon 12/2015 1

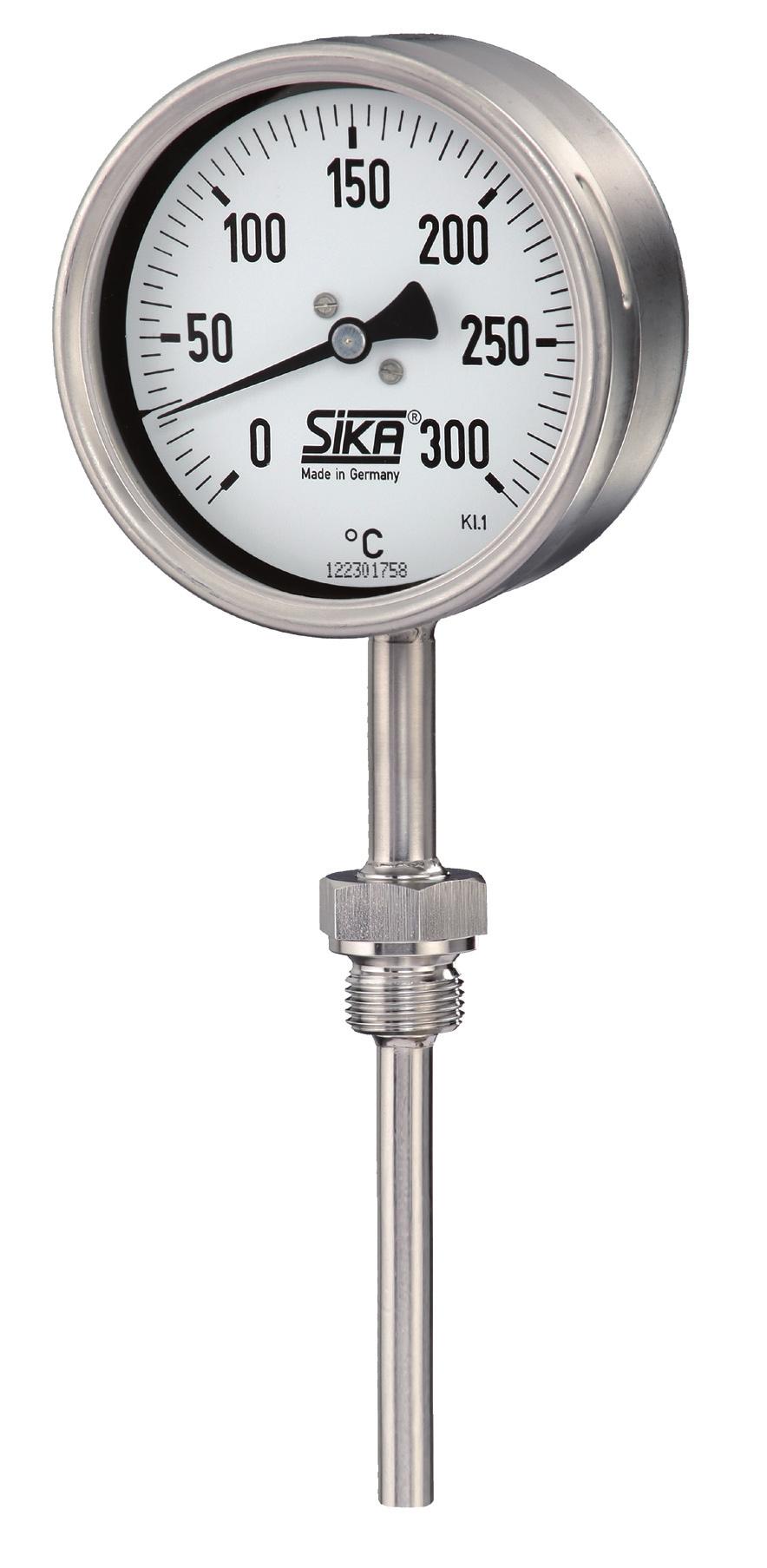

2 Precyzyjne zegarowe termometry SIKA Typy i Typy Termometry zegarowe typu i działają na zasadzie rozszerzalności. Nietoksyczny gaz w systemie pomiarowym [głównie azot] zwiększa swoją objętość przy wzroście temperatury. Powoduje to wzrost ciśnienia, które odkształca rurkę Bourdona. To odkształcenie jest zamieniane na obrót wskazówki poprzez mechaniczne części składowe i mechanizm instrumentu. W rezultacie odchylenie wskazówki jest proporcjonalne do zmiany temperatury. Termometry zegarowe typu są sprawdzonym rozwiązaniem dla miejscowego pomiaru temperatury płynów i gazów w sektorze przemysłowym. Są idealne do motowania na rurociągach, zbiornikach, maszynach i urządzeniach, mają długi okrez użytkowania i nie wymagają żadnego zewnętrznego zasilania. Wybór odpowiedniego instrumentu Zakres skali Dla termometrów zegarowych należy rozróżnić zakres skali od zakresu pomiarowego. Zakres skali jest to zakres umieszczony na skali, np ºC. Zakres pomiarowy jest ograniczoną częścią zakresu skali, np ºC. Specyfikacja i dokładność zawsze odnosi się do użytkowania w zakresie pomiarowym. Zakres pomiarowy jest zaznaczony na skali trójkątnymi znakami. W termometrach z wypełnieniem gazowym może powstać dodatkowy błąd pomiarowy spowodowany warunkami zewnętrznymi jeżeli temperatura otoczenia różni się od temperatury odniesienia [23 ±2ºC]. Wpływ temperatury otoczenia na pomiar można zminimalizować zachowując bardzo dużą aktywną objętość gazu [w zbiorniczu] w stosunku do pozostałej części systemu pomiarowego [kapilara i rurka Bourdona]. Na życzenie wyprodukować możemy wersje z objętością zbiorniczka dostosowaną do specyficznych zastosowań. Przy wysokich temperaturach otoczenia preferowane może być stosowanie precyzyjnych zegarowych termometrów bimetalicznych SIKA. 2

3 Długość części zanurzeniowej i średnica Made in Germany c Kl Made in Germany c Kl.1 Uderzenia i drgania Drgania oddziaływujące na obudowę termometru mają szkodliwy wpływ na użytkowanie i okres pracy instrumentu. Z tego powodu termometry powinny być montowane w taki sposób,aby osiągnąć możliwie najniższy poziom drgań. Jeśli to nie jest możliwe użyty powinien być przyrząd o bardziej odpornej budowie [taki jak z wypełnioną obudową]. Zintegrowane kontakty ETmin ü Prawidłowy montaż Nieprawidłowy montaż ETmin Na życzenie możemy wyposażyć nasze precyzyjne termometry zegarowe w elektryczne kontakty. Są one dostępne w wielu wersjach. Kontakty są również dostępne dla manometrów i dlatego są opisane w osobnym katalogu [tylko dla obudów z pierścieniem nakręcanym]. Cała długość części pomiarowej powinna być zanurzona w czynniku, którego temperatura ma być mierzona. W każdym przypadku musi być pewne, że czynna długość ET zbiorniczka rozprężnego jest całkowicie zanurzona w czynniku, którego temperatura jest mierzona. Prosimy sprawdzić długość ET w tabeli na stronie Typy przyłączy. Precyzyjne termometry zegarowe mogą być produkowane jako standard z częścią zanurzeniową o średnicach 8,10 i 12 mm, a niektóre wersje także z 6mm. Długości części zanurzeniowej są możliwe do 2,5 m. Użycie kieszeni ochronnych Dodatkowa kieszeń ochronna powinna być użyta kiedy część zanurzeniowa wystawiona jest na duże obciążenia, takie jakie mogą wynikać z dużych statycznych lub dynamicznych ciśnień, wysokich temperatur, agresywnych czynników, dużych przepływów, zanieczyszczeń lub cząstek w strumieniu czynnika. Są one opisane w katalogu Kieszenie ochronne termometrów. Kieszenie ochronne zapewniają dodatkową korzyść; pozwalają na wymianę termometru bez zakłócania procesu, ponieważ kieszeń ochronna jest szczelna i pozostaje w instalacji procesowej. 3

4 Termometry zegarowe, wersja przemysłowa Typy na zakresy pomiarowe C System pomiarowy Wypełniony azotem Typ 341 Dokładność [EN13190] Klasa 1 Obudowa Z zawalcowanym pierścieniem ze stali nierdzewnej Stopień ochrony [EN / IEC529] IP65 Wielkości nominalne 63, 80, 100, 160 mm Konstrukcja mechaniczna Sztywne połączenie z szyjką [typy ] Uniwersalnie nastawna [typ 347] Pozycja podłączeniowa: Dolna, centralnie tylna, 90º do tyłu, 90º w prawo, 90º w lewo, 135º do tyłu [typy ] Centalnie tylna, uniwersalnie nastawna [typ 347] Kołnierz montażowy: Bez, opcjonalnie tylny dla typu 342 Zakres skali [EN13190] Zakres pomiarowy Δ T min. 80K, ΔT maks. 600 K Rurka zanurzeniowa Stal nierdzewna Maks. statyczne ciśnienie pracy: 25 barów Typy przyłącza: A, AK, B, Da, Dc, DN, SN Średnica rurki zanurzeniowej: 8, 10, lub 12 mm Długość rurki zanurzeniowej: maks. do 2,5 m Szybka Szkło instrumentowe Mechanizm wskazówki Alpaka / mosiądz Podzielnia Aluminium, biała z czarnymi znakami skali Wskazówka Aluminium, czarna Korekta wskazań [±6%] Ustawialna wskazówka, zewnętrznie dostępna śrubka Specjalne wersje Obudowa wypełniona [olej silikonowy] Na życzenie inne średnice rurki zanurzeniowej, rodzaj przyłącza i materiały Inne zakresy skali / specjalna skala, np. podwójna skala ºC/ºF, kolorowane obszary lub zakresy, oznaczenie podzielni itp. Strzałki min. / maks. są dostępne na życzenie Pozycja podłączenia radialnego na godzinę 3, na godzinę 9, lub godzinę 12. Na życzenie inne pozycje montażowe różne od dolnego (90 ) Akcesoria Mechaniczne: katalog Kieszenie ochronne Prosimy o zwrócenie uwagi na zależność pomiędzy minimalną długością rurki zanurzeniowej a długością aktywną [ET] i typem przyłącza. 4

5 Wymiary i wagi Typ 341 [dolny] Przyłącza typu A + AK Przyłącza typu Da / Dc i DN Przyłącze typu SN Przyłącze typu B Wymiary [mm] Waga [kg] (około) NS a b D D1 d6 h* s4 nie wypełniona wypełniona *Dla zakresu skali >500 ºC + 20 mm Ta informacja jest przedstawiona jako przykład i odnosi się do wersji z typem przyłącza A lub AK, ø10 mm oraz długości rurki zanurzeniowej 200 mm. 5

6 Typ 342 [centralnie tylny] Typ 342 [z tylnym kołnierzem] Wymiary [mm] Waga [kg] (około) NS b1 b3 D D1 d1 d2 d3 d6 h* h1* s s4 nie wypełniona wypełniona * Dla zakresu skali >500 ºC + 20 mm Typ 343 [90º do tyłu] Wymiary [mm] Waga [kg] (około) NS a b D D1 d6 h2 h3 s4 nie wypełniona wypełniona * * Wypełniona: h2=109 mm 6

7 Typ 344 [90º w prawo] Typ 345 [90º w lewo] Wymiary [mm] Waga [kg] (około) NS a b D D1 d6 h2 h3 s4 nie wypełniona wypełniona * * Wypełniona: h2=109 mm Ta informacja jest przedstawiona jako przykład i odnosi się do wersji z przyłączem typu A lub AK, ø10 mm oraz długości rurki zanurzeniowej 200 mm. 7

8 Typ 306 [135º do tyłu] Wymiary [mm] Waga [kg] (około) NS a b D D1 d6 h4 h5 s4 nie wypełniona wypełniona * * Wypełniona: h4=94 mm 8

9 Typ 347 [uniwersalnie nastawny] Przyłącza typu A + AK A 3 Przyłącze A 4 typu SN A 4.1 Przyłącza typu Da / Dc i DN Przyłącze typu B Wymiary [mm] Waga [kg] (około) NS b1 D D1 d7 f1 f3 s4 nie wypełniona wypełniona Ta informacja jest przedstawiona jako przykład i odnosi się do wersji z przyłączem typu A lub AK, ø10 mm oraz długości rurki zanurzeniowej 200 mm. 9

10 Standardowe typy przyłączy Przyłącza i długości rurki zanurzeniowej Nasze precyzyjne termometry zegarowe są dostępne z różnymi opcjami przyłączy. Długości rurek zanurzeniowych odpowiednich przyłączy SIKA odpowiadają standardowym długościom kieszeni ochronnych. Przyłącze typu A: zwykła rurka zanurzeniowa, ogólne przeznaczenie. Przyłącze typu AK: ze złączem zaciskowo-przesuwnym, do bezpośredniego montażu lub do kieszeni ochronnych wykonanych zgodnie z DIN43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu B: gwint stały zewnętrzny do bezpośredniego montażu lub do kieszeni ochronnych wykonanych zgodnie z DIN43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu Da: nakrętka łączącą, do użycia z kieszeniami ochronnymi wykonanymi zgodnie z DIN 43772, wykonanie 8, 9 lub DIN 16179CS Inne typy przyłącza, długości i średnice rurki zanurzeniowej są możliwe na życzenie Przyłącze typu DN: obrotowy gwint zewnętrzny ze złączką dwustronną, do stosowania z kieszeniami ochronnymi wykonanymi zgodnie z DIN43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu SN*: obrotowy gwint zewnętrzny, do stosowania z kieszeniami ochronnymi wykonanymi zgodnie z DIN 43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu AK - Wymiary [mm] G SW1 SW2 i Lk G½ B G¾ B ½ NPT ¾ NPT M20 x Przyłącze typu A L Przyłącze typu AK SW2 i Lk SW1 adjustable nastawny ET L l1 G Przyłącze typu B - Wymiary [mm] G SW i G½ B G¾ B ½ NPT ¾ NPT M18 x M20 x Przyłącze typu B SW Ød Przyłącze typu Da Ød SW i i ET l1 Przyłącze typu Da - Wymiary [mm] G SW i G½ B G¾ B M20 x M27 x ET G l1 ET G Ød Ød 10

11 Przyłącze typu DN - Wymiary [mm] G G2 SW1 SW2 i Lv G½ B G½ B G¾ B G½ B ½ NPT G½ B ¾ NPT G½ B M20 x 1.5 M20 x M27 x 2 M20 x Przyłącze typu SN* - Wymiary [mm] G SW i G½ B G¾ B M18 x M20 x M27 x * Nieszczelne, konieczna jest kieszeń ochronna Długość aktywna [ET] i minimalna długość rurki zanurzeniowej Długość aktywna ET precyzyjnego termometru zegarowego musi być w całości zanurzona w czynniku, którego temperatura jest mierzona. Długość ta zależy od zakresu skali i średnicy rurki zanurzeniowej. Długość aktywna ET i typ przyłącza wyznaczają minimalną długość rurki zanurzeniowej. Przyłącze typu DN Bazuje na przyłączu typu Da, ze złączką podwójną SW2 G2 l1 Lv i ET G1 Ød SW1 Przyłącze typu SN* L i ET SW G Ød Przyłącze typu Długość Gwint Maks. do 0 500ºC Powyżej ºC Średnica rurki zanurzeniowej ød Średnica rurki zanurzeniowej ød Wszystkie typy ET A Lmin AK l1min wszystkie podstawowe gwinty B l1min G½, M18 x 1.5, M20 x G¾ ½ NPT, ¾ NPT Da l1min wszystkie podstawowe gwinty DN l1min G½, M20 x G¾, M27 x ½ NPT, ¾ NPT SN Lmin wszystkie podstawowe gwinty ** Prosimy pytać o te wersje. W zależności od zakresu skali, aktualnej temperatury otoczenia i długości rurki zanurzeniowej wskazane może być użycie precyzyjnego termometru bimetalicznego lub termometru cyfrowego zamiast precyzyjnego termometru zegarowego z wypełnieniem gazowym. Minimalna długość L min. /l 1 min. rurki zanurzeniowej jest najkrótszą możliwą długością dla określonej długości części aktywnej ET [zbiorniczka] i rodzaju przyłącza. Aktywna część ET rurki zanurzeniowej [zbiorniczek] musi być całkowicie zanurzona w czynniku, którego pomiar jest dokonywany, w celu uzyskania pomiarów korespondujących z deklarowaną klasą dokładności. Maksymalna wykonalna długość rurki zanurzeniowej wynosi 2,5 m. 11

12 Opcje Skonfiguruj termometr odpowiedni dla Twojego zastosowania Przykład kodu zamówieniowego Z Typ termometru Dolny Centralnie tylny 90º do tyłu 90º w prawo 90º w lewo 135º do tyłu Uniwersalnie nastawny Średnica nominalna 63 mm 80 mm 100 mm 160 mm Materiał obudowy nie wypełniona wypełniona nie wypełniona wypełniona nie wypełniona wypełniona nie wypełniona wypełniona Stal nierdzewna Zakres skali C C C C C C C C C C C C C C C Typ przyłącza /długość rurki zanurzeniowej Proszę zobaczyć następną stronę i wpisać tutaj A 2 B 3 C 4 D xxxxxxx 12

13 Typy przyłącza / długości rurki zanurzeniowej Typy przyłącza [w zależności od technicznej wykonalności: prosimy brać pod uwagę minimalne długości rurki zanurzeniowej pokazane na dwóch stronach informujących o standardowych typach przyłączy] Przyłącze typu A, zwykła rurka zanurzeniowa ø10 mm Długość L [mm] zwykła rurka Przyłącze typu AK, zaciskowo-przesuwne z rurką zanurzeniową ø10 mm Długość l1 [mm] G½ G¾ M20 x 1.5 ½ NPT ¾ NPT B C B C B C B C B C33 Przyłącze typu B, gwint stały zewnętrzny z rurką zanurzeniową ø10 mm Długość l1 [mm] G½ G¾ M18 x 1.5 M20 x 1.5 ½ NPT ¾ NPT B C B C B C B C B C33 Przyłącze typu Da, nakrętka łączącą z rurką zanurzeniową ø10 mm Długość l1 [mm] G½ G¾ M20 x 1.5 M27 x 2 89* / 93** * / 130** * / 190** * / 280** * / 430** Przyłącze typu DN, gwint zewnętrzny obrotowy ze złączka dwustronna i rurką zanurzeniową ø10 mm Długość l1 [mm] G½ G¾ M20 x 1.5 M27 x 2 ½ NPT ¾ NPT B C B C B C B C B C33 Przyłącze typu SN, gwint zewnętrzny obrotowy z rurką zanurzeniową ø10 mm Długość L [mm]*** G½ G¾ M18 x 1.5 M20 x 1.5 M27 x 2 43 / 49 / / 86 / / 146 / / 236 / / 386 / * z G½ lub M20x1,5 **z G¾ lub M27x2 ***Długość instalacyjna L zależy od gwintu 13

14 Termometry zegarowe na niskie temperatury Typy na zakresy pomiarowe C Ten produkt został stworzony, aby monitorować temperaturę w krytycznych chłodniczych zastosowaniach. Poprzez użycie materiałów najwyższej jakości oraz sprawdzonego i bezpiecznego systemu pomiarowego wypełnionego azotem, nasze termometry na niskie temperatury są odpowiednie dla użycia m.in. na statkach transportujących płynny gaz. Te przyrządy pomiarowe są przystosowane do specyficznych wymogów przemysłowych i są dostępne w kilku wersjach Typ 301 Typowe zastosowania Transport gazu LNG, CNG,LPG,etc Statki oraz inne środki transportu chłodnie Podobnie jak w przypadku naszych dobrze znanych termometrów na silniki okrętowe, które są specjalnie wykonane na wysokie temperatury pracy, nasze termometry na niskie temperatury mają mechaniczną budowę przystosowaną do trudnych warunków pracy w zastosowaniach chłodniczych. Bardzo dobra czytelność mierzonej wartości. Zabezpieczenie systemu pomiarowego poprzez wypełnienie obudowy płynem absorbujących wibracje Solidna, wytrzymała obudowa ze stali nierdzewnej Bogaty zakres wykonań z różnymi zakresami pomiarowymi i wielkościami obudowy Łatwa instalacja przy pomocy różnych wielkości gwintu zaciskowo-przesuwnego Dane techniczne Zakres wskazań C C C C Wielkość nominalna, materiał 80 lub 100 mm, stal nierdzewna Tarcza W kolorze srebrnym, oznaczenia czarne System Wypełniony azotem Rurka zanurzeniowa Stal nierdzewna Standardowe długości rurki zanurzeniowej(l1) 100, 135, 160, 200, 250, 300, 400 Złącze Ustawialne, zaciskowo-przesuwne Rozmiar złącza G1/2, G3/4 Dokładność (EN 13190) Klasa 1.0 Podwójna skala C i F dostępna na życzenie. 14

15 i Podłączenie od dołu Typ 301 Podłączenie tylne centralne Typ 302 a b s b s ød w ød1 SW G l1 ca. 45 ø12 ET G l1 i SW ca. 45 w h ød ET h ød1 Wymiary [mm] NS a b D D1 h s w Typ Typ Typ 301, Typ 301,

16 Kod zamówieniowy Przykład kodu zamówieniowego Z 301 A2 F Typ Podłączenie od dołu Podłączenie tylne centralne Wymiar nominalny 63 mm 80 mm 100 mm Zakres skali C C C C C Długość rurki zanurzeniowej l1 100 mm 135 mm 160 mm 200 mm 250 mm 300 mm 400 mm Typ podłączenia Długość nominalna L= l1+45 mm 145 mm 180 mm 205 mm 245 mm 295 mm 345 mm 445 mm Podłączenie typu A, rurka zanurzeniowa bez złącza Podłączenie typu AK, ustawialne zaciskowo-przesuwne Gwint Bez, rurka zanurzeniowa typu A G½ G¾ ½npt ¾ npt m20x 1,5 Materiał gwintu Bez, rurka zanurzeniowa typu A Stal Średnica rurki zanurzeniowej 10 mm (tylko dla NS 63 mm i 80 mm) 12 mm 13 mm a2 b2 c2 f2 a2 e4 f b c * Podwójna skala C i F dostępna na życzenie. Prosimy podawać numery kodowe na standardowe typy lub przekazać pełną techniczną specyfikację w przypadku termometrów specjalnych. 16

17 Precyzyjne odległościowe termometry zegarowe Typy i Typy Nasze termometry odległościowe działają na zasadzie rozszerzalności gazu. Technicnze informacje dotyczące termometrów lokalnych mają tutaj również zastosowanie. Termometry zegarowe typu są sprawdzonym rozwiązaniem dla miejscowego pomiaru temperatury płynów i gazów w sekotrze przemysłowym. Są idealne do montownia na rurociągach, zbiornikach, maszynach i urządzeniach, mają długi okres użytkownia i nie wymagają żadnego zewnętrznego zasilania. Dobór odpowiedniego instrumentu Długość kapilary i osłona Odległościowe termometry zegarowe możemy dostarczyć z kapilarą o długości do 15 m. Kapilara jest wykonana ze stali nierdzewnej, opcjonalnie jest dostępna kapilara w osłonie. Standardowe wersje są dostarczane z gładką kapilarą ze stali nierdzewnej ze spiralnymi osłonami przeciwzałamaniowymi na obu końcach.oferujemy dwie różne wersje zabezpieczenia kapilary przeciw mechanicznemu uszkodzeniu: z osłoną z tworzywa lub ze spiralną osłoną ze stali nierdzewnej. Bardzo mocno rekomendujemy spiralną osłonę ze stali nierdzewnej dla zastosowania w miejscach, gdzie kapilara może być łatwo uszkodzona z powodu narażenia na złamania. Uszkodzenie kapilary wymaga wymiany całego termometru Jeśli zachodzi ryzyko uszkodzenia kapilary, dobrą alternatywą jest zastosowanie odległościowych termometrów cyfrowych SIKA, ponieważ stosunkowo łatwa jest naprawa uszkodzonego kabla czujnika. 17

18 Błędy spowodowane temperaturą otoczenia Tak jak w przypadku termometrów miejscowych z wypełnieniem gazowym, dodatkowy błąd pomiarowy występuje w przypadku gdy temperatura obudowy lub kapilary różni się od temperatury odniesienia [23±2ºC]. W zegarowych termometrach odległościowych dłuższe kapilary zawsze wymagają większej pojemności zbiorniczka. Przykładowe wartości minimalnych możliwych długości rurek zanurzeniowych, aktywnej długości ET i długości kapilary są przedstawione na dwóch stronach rozdziału Standardowe typy przyłączy. Wpływ temperatury otoczenia na pomiary może być zminimalizowany poprzez użycie zbiorniczka z czynnym gazem o dużej objętości w porównaniu z pozostałą objętością [kapilara i rurka Bourdona]. Na życzenie możemy wyprodukować wersje z pojemnością zbiorniczka dostosowaną do specyficznego zastosowania. Planując instalację kapilary należy pamiętać, że nie może ona być umieszczana blisko źródeł ciepła lub zimna. W przypadkach kiedy to jest konieczne zalecana jest termiczna izolacja kapilary. Minimalny promień zgięcia kapilary wynosi 30 mm. Zintegrowane kontakty Na życzenie możemy wyposażyć nasze odległościowe precyzyjne termometry zegarowe w kontakty progowe. Są one dostępne w różnych wersjach. Techniczna wykonalność zależy od wielu czynników. W każdym indywidualnym przypadku prosimy zapytać o kontakty dla odległościowych termometrów zegarowych. Kontakty progowe są opisane w osobnym katalogu [tylko dla obudów z pierścieniem nakręcanym]

19 Termometry zegarowe odległościowe, wersja przemysłowa Typy na zakresy pomiarowe C System pomiarowy Wypełniony azotem Typ 313 WH Dokładność [EN13190] Klasa 1 Obudowa Z zawalcowanym pierścieniem ze stali nierdzewnej Stopień ochrony [EN / IEC529] IP65 Wielkości nominalne 63, 80, 100, 160 mm Konstrukcja mechaniczna Termometr z kapilarą Pozycja podłączeniowa: Dolna, centralnie tylna Sposób montażu: Wspornik naścienny, kołnierz tylny, kołnierz przedni, klamra typu U Kapilara Kapilara ø2 mm, ze spiralnymi osłonami przeciwzałamaniowymi na obu końcach Długość kapilary do wyboru od 1 m do 15 m Zakres skali [EN13190] Zakres pomiarowy Δ T min. 80K, ΔT maks. 600 K Rurka zanurzeniowa Stal nierdzewna Maks. statyczne ciśnienie pracy: 25 barów Typy podłączenia: A, AK, B, Da, Dc, DN, SN Średnica rurki zanurzeniowej: 8, 10, lub 12 mm Długość rurki zanurzeniowej: maks. do 2,5 m Szybka Szkło instrumentowe Mechanizm wskazówki Alpaka / mosiądz Podzielnia Aluminium, biała z czarnymi znakami skali Wskazówka Aluminium, czarna Specjalne wersje Obudowa wypełniona [olej silikonowy] Na życzenie inne średnice rurki zanurzeniowej, rodzaje przyłącza i materiały Kapilara >15 m na życzenie Inne zakresy skali i/lub specjalna skala, np. podwójna skala ºC/ºF, kolorowane obszary lub zakresy, oznaczenie podzielni, itp. Akcesoria Mechaniczne - Katalog Kieszenie ochronne Prosimy o zwrócenie uwagi na zależność pomiędzy minimalną długością rurki zanurzeniowej a długością aktywną [ET] i typem podłączenia Korekta wskazań [±6%] Zewnętrznie dostępna śrubka 19

20 Wymiary i wagi Typ 313 WH (ze wspornikiem naściennym) Wspornik Wall bracket naścienny Wymiary [mm] Waga [kg] (około) NS a b D D1 d7 s4 nie wypełniona wypełniona * Szczegóły dotyczące wsporników naściennych można znaleźć w rozdziale Akcesoria. Ta informacja jest przedstawiona jako przykład i odnosi się do wersji z przyłączem typu A lub AK, ø10 mm oraz długości rurki zanurzeniowej 200 mm i kapilary 1m. 20

21 Typ 323 TA (kołnierz tylny, podłączenie kapilary dolne) Typ 323 (kołnierz tylny, podłączenie kapilary tylne centralne) Wymiary [mm] Waga [kg] (około) NS a1 b2 b3 D d1 d2 d3 s s4 nie wypełniona wypełniona

22 Typ 333 TE (kołnierz przedni, podłączenie kapilary tylne centralne) Wymiary [mm] Waga [kg] (około) NS b1 D D2 d1 d2 d3 s1 s3 nie wypełniona wypełniona Typ 334 KL (z klamrą typu U, podłączenie kapilary tylne centralne) Wymiary [mm] Waga [kg] (około) NS b1 D D1 s4 nie wypełniona wypełniona Ta informacja jest przedstawiona jako przykład i odnosi się do wersji z przyłączem typu A lub AK, ø10 mm oraz długości rurki zanurzeniowej 200 mm i kapilary 1 m. 22

23 Standardowe typy przyłączy Przyłącza i długości rurki zanurzeniowej Nasze precyzyjne termometry zegarowe są dostępne z różnymi opcjami przyłączy. Długości rurek zanurzeniowych odpowiednich przyłączy SIKA odpowiadają standardowym długościom kieszeni ochronnych. Przyłącze typu A: zwykła rurka zanurzeniowa, ogólne przeznaczenie. Przyłącze typu AK: ze złączem zaciskowo-przesuwnym, do bezpośredniego montażu lub do kieszeni ochronnych wykonanych zgodnie z DIN43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu Da: nakrętka łącząca, do użycia z kieszeniami ochronnymi wykonanymi zgodnie z DIN 43772, wykonanie 8, 9 lub DIN 16179CS Przyłącze typu DN: obrotowy gwint zewnętrzny ze złączką dwustronną, do stosowania z kieszeniami ochronnymi wykonanymi zgodnie z DIN43772, wykonanie 4,5 i 6 lub DIN Przyłącze typu SN*: obrotowy gwint zewnętrzny ze złączką dwustronną, do stosowania z kieszeniami ochronnymi wykonanymi zgodnie z DIN43772, wykonanie 4,5 i 6 lub DIN Inne typy przyłącza, długości rurki zanurzeniowej i średnice są możliwe na życzenie. Przyłącze typu AK - Wymiary [mm] G SW1 SW2 i Lk G½ B G¾ B ½ NPT ¾ NPT M20 x Przyłącze typu A L L Przyłącze typu AK SW2 Lk i adjustable nastawny G SW1 Przyłącze typu Da - Wymiary [mm] G SW i G½ B G¾ B M20 x M27 x Przyłącze typu DN - Wymiary [mm] G1 G2 SW1 SW2 i Lv G½ B G½ B G¾ B G½ B ½ NPT G½ B ¾ NPT G½ B M20 x 1.5 M20 x M27 x 2 M20 x ET Przyłącze typu Da l1 ET i Ød l1 SW2 G2 ET Ød ET SW G Przyłącze typu DN Bazuje na przyłączu typu Da ze złączką podwójną l1 Lv i G1 SW1 Ød Ød 23

24 Przyłącze typu SN* - Wymiary [mm] G SW i G½ B G¾ B M18 x M20 x M27 x * * Nieszczelne, konieczna jest kieszeń ochronna Przyłącze typu SN* i SW G ET L Ød Długość aktywna [ET] i minimalna długość rurki zanurzeniowej Długość aktywna ET precyzyjnego termometru zegarowego musi być w całości zanurzona w czynniku, którego temperatura jest mierzona. Długość ta zależy od zakresu skali i średnicy rurki zanurzeniowej. Długość aktywna ET i typ przyłącza wyznaczają minimalną długość rurki zanurzeniowej. Przyłącze typu Długość Gwint Długość kapilary do 5 m Średnica rurki zanurzeniowej ød Długość kapilary > 5 m do 15 m Średnica rurki zanurzeniowej ød Do maks.0 500ºC Powyżej 0 500ºC Do maks.0 500ºC Powyżej 0 500ºC Wszystkie typy ET A Lmin AK l1min wszystkie standardowe gwinty Da l1min wszystkie standardowe gwinty DN l1min G½, M20 x G¾, M27 x ½ NPT, ¾ NPT SN* Lmin wszystkie standardowe gwinty ** Prosimy pytać o te wersje. W zależności od zakresu skali, aktualnej temperatury otoczenia i długości rurki zanurzeniowej wskazane może być użycie termometru cyfrowego zamiast precyzyjnego termometru zegarowego z wypełnieniem gazowym. Minimalna długość L min. /l 1 min. rurki zanurzeniowej jest najkrótszą możliwą długością dla określonej długości części aktywnej ET [zbiorniczka] i rodzaju przyłącza. Aktywna część ET rurki zanurzeniowej [zbiorniczek] musi być całkowicie zanurzona w czynniku, którego pomiar jest dokonywany, w celu uzyskania pomiarów korespondujących z deklarowaną klasą dokładności. 24

25 Opcje Skonfiguruj termometr odpowiedni dla Twojego zastosowania Przykład kodu zamówieniowego Z C Typ termometru Ze wspornikiem naściennym Z tylnym kołnierzem Z przednim kołnierzem* Z klamrą typu U Średnica nominalna 63 mm 80 mm 100 mm 160 mm Obudowa material nie wypełniona wypełniona nie wypełniona wypełniona nie wypełniona wypełniona nie wypełniona wypełniona Stal nierdzewna Zakres skali C C C C C C C C C C C C C C C Typ przyłącza /długość rurki zanurzeniowej Proszę wybrać z następnej strony i wpisać tutaj Długość kapilary Długość w metrach Osłona kapilary Bez osłony [ze spiralnymi osłonami przeciwzałamaniowymi na obu końcach] Ze spiralną osłoną ze stali nierdzewnej Z osłoną z tworzywa A 2 B 3 C 4 D xxxxxxx X B C D * Niedostępne dla ns 160 mm 25

26 Typy przyłącza / długość rurki zanurzeniowej Typy przyłącza [w zależności od technicznej wykonalności: prosimy brać pod uwagę minimalne długości rurki zanurzeniowej pokazane na dwóch stronach informujących o standardowych typach przyłączy] Przyłącze typu A, zwykła rurka zanurzeniowa ø10 mm Długość L [mm] zwykła rurka Przyłącze typu AK, zaciskowo-przesuwne z rurką zanurzeniową ø10 mm Długość l1 [mm] G½ G¾ M20 x 1.5 ½ NPT ¾ NPT B3 0639C B3 1009C B3 1609C B3 2509C B3 4009C3 Przyłącze typu Da, nakrętka łącząca z rurką zanurzeniową ø10 mm Długość l1 [mm] G½ G¾ M20 x 1.5 M27 x 2 89* / 93** * / 130** * / 190** * / 280** * / 430** Przyłącze typu DN, gwint zewnętrzny obrotowy ze złączką dwustronną z rurką zanurzeniową ø10 mm Długość l1 [mm] G½ G¾ M20 x 1.5 M27 x 2 ½ NPT ¾ NPT B3 0634C B3 1004C B3 1604C B3 2504C B3 4004C3 Przyłącze typu SN, gwint zewnętrzny obrotowy z rurką zanurzeniową ø10 mm Długość L [mm]*** G½ G¾ M18 x 1.5 M20 x 1.5 M27 x 2 43 / 49 / / 86 / / 146 / / 236 / / 386 / * Z G½ lub M20x1,5 ** Z G¾ lub M27x2 *** Długość instalacyjna L zależy od gwintu 26

27 Termometry zegarowe odległościowe na niskie temperatury Typy na zakresy pomiarowe C Ten produkt został stworzony, aby monitorować temperaturę w krytycznych chłodniczych zastosowaniach. Poprzez użycie materiałów najwyższej jakości oraz sprawdzonego i bezpiecznego systemu pomiarowego wypełnionego azotem, nasze termometry na niskie temperatury są odpowiednie dla użycia m.in. na statkach transportujących płynny gaz. Te przyrządy pomiarowe są przystosowane do specyficznych wymogów przemysłowych i są dostępne w kilku wersjach. Typ 320 Typowe zastosowania Transport gazu LNG, CNG,LPG,etc Statki oraz inne środki transportu chłodnie Nasze termometry odległościowe na niskie temperatury zostały stworzone specjalnie dla punktów pomiarowych, które nie są bezpośrednio dostępne. Kapilara tych termometrów jest chroniona przez spiralę ze stali nierdzewnej i przystosowana do wymagających pełnomorskich warunków pracy. Bardzo dobra czytelność mierzonej wartości. Zabezpieczenie systemu pomiarowego poprzez wypełnienie obudowy płynem absorbujących wibracje Solidna, wytrzymała obudowa ze stali nierdzewnej Bogaty zakres wykonań z różnymi zakresami pomiarowymi i wielkościami obudowy Łatwa instalacja przy pomocy różnych wielkości gwintu zaciskowo-przesuwnego Dane techniczne Zakres wskazań C C C C Wielkość nominalna, materiał 80 lub 100 mm, stal nierdzewna Tarcza W kolorze srebrnym, oznaczenia czarne System Wypełniony azotem Rurka zanurzeniowa Stal nierdzewna Standardowe długości rurki zanurzeniowej(l1) 100, 135, 160, 200, 250, 300, 400 Złącze Ustawialne, zaciskowo-przesuwne Rozmiar złącza G1/2, G3/4 Dokładność (EN 13190) Klasa 1.0 Podwójna skala C i F dostępna na życzenie. 27

28 Wymiary Typ 310 WH ze wspornikiem na ścianę Typ 320 ta z tylnym kołnierzem montażowym ød1 d2 d1 b1 s1 a1 s SW l1 ET i G d3 SW ød ød1 ø12 l1 ET i G ø12 Typ 330 te z przednim kołnierzem montażowym Typ 340 kl z klamrą do montażu w panelu D2 d2 D 3x d3 d1 s s2 b2 SW l1 ET i G ø12 Wymiary [mm] NS a1 b1 b2 D D1 d1 d2 d3 s s1 s , ,

29 Kod zamówieniowy Przykład kodu zamówieniowego Z 310 A2 F Typ Ze wspornikiem na ścianę Z tylnym kołnierzem montażowym Z przednim kołnierzem montażowym Z klamrą do montażu w panelu Wymiar nominalny 80 mm 100 mm Zakres skali C C C C C Długość rurki zanurzeniowej l1 100 mm 135 mm 160 mm 200 mm 250 mm 300 mm 400 mm Typ podłączenia Długość nominalna L= l1+45 mm 145 mm 180 mm 205 mm 245 mm 295 mm 345 mm 445 mm Podłączenie typu A, rurka zanurzeniowa bez złącza Podłączenie typu AK, ustawialne zaciskowo-przesuwne Gwint Bez, rurka zanurzeniowa typu A G½ G¾ ½npt ¾ npt m20x 1,5 Średnica rurki zanurzeniowej Ø12 mm 2 Długość kapilary 1 m 3 m 5 m Długość w metrach Materiał kapilary i spiralnej osłony Stal nierdzewna b2 c2 f2 a2 e4 f b c _ C * Podwójna skala C i F dostępna na życzenie. Prosimy podawać numery kodowe na standardowe typy lub przekazać pełną techniczną specyfikację w przypadku termometrów specjalnych. 29

30 Precyzyjne zegarowe termometry bimetaliczne Typy Przemysłowe termometry bimetaliczne do odczytu miejscowego działają na zasadzie rozszerzalności termicznej metali. Spirala bimetaliczna jest umieszczona w nierdzewnej rurce zanurzeniowej wystawionej na działanie temperatury mierzonego czynnika. Skręcenie spirali zależy od wzrostu lub spadku temperatury. Skręt ten oddziaływuje bezpośrednio poprzez oś na wskazówkę. W rezultacie ruch wskazówki jest proporcjonalny do zmiany temperatury. Wszystkie modele precyzyjnych termometrów bimetalicznych SIKA są zgodne z normą EN klasa 1. Dobór odpowiedniego instrumentu Długość części zanurzeniowej i średnica Cała długość części pomiarowej powinna być zanurzona w czynniku, którego temperatura ma być mierzona. W każdym przypadku musi być pewne, że czynna długość ET jest całkowicie zanurzona w czynniku, którego temperatura jest mierzona. Prosimy sprawdzić długość ET w tabeli na stronie Typy przyłącza. Precyzyjne zegarowe termometry bimetaliczne mogą być produkowane z częścią zanurzeniową o średnicach 6 i 8 mm [opcyjnie 10 mm] i długościach do 800 mm. Użycie kieszeni ochronnych Dodatkowa kieszeń ochronna powinna być użyta kiedy część zanurzeniowa wystawiona jest na duże obciążenia, takie jakie mogą wynikać z dużych statycznych lub dynamicznych ciśnień, agresywnych czynników,dużych przepływów, zanieczyszczeń lub cząstek w strumieniu czynnika. Kieszenie ochronne są opisane w osobnym katalogu. Kieszenie ochronne zapewniają dodatkową korzyść; pozwalają na wymianę termometru bez zakłócania procesu, ponieważ każda kieszeń ochronna jest szczelna i pozostaje w instalacji procesowej. 30

31 Zakres skali, zakres pomiarowy i dokładność Uderzenia i drgania W przypadku termometrów zegarowych należy rozróżnić zakres skali od zakresu pomiarowego. Zakres skali jest to zakres umieszczony na skali, np ºC. Zakres pomiarowy jest ograniczoną częścią zakresu skali, np ºC. Specyfikacja i dokładność zawsze odnosi się do użytkowania w zakresie pomiarowym. Zakres pomiarowy jest zaznaczony na skali trójkątnymi znakami. Ważną zaletą precyzyjnych termometrów bimetalicznych jest brak ich wrażliwości na temperaturę otoczenia. Jedynym elementem zależnym od temperatury jest spirala bimetaliczna. Termometry bimetaliczne mogą być stosowane, transportowane i przechowywane w temperaturze otoczenia -40 do +60 C lub -20 do +60 C w przypadku wypełnienia obudowy. Termometry bimetaliczne są dlatego również odpowiednie do stosowania na zewnątrz, np. przy bezpośrednim wystawieniu na światło słoneczne. Drgania oddziaływujące na obudowę termometru mają szkodliwy wpływ na użytkowanie i okres pracy instrumentu. Z tego powodu termometry powinny być montowane w taki sposób aby osiągnąć możliwie najniższy poziom drgań. Jeśli to nie jest możliwe, użyty powinien być przyrząd o bardziej odpornej budowie (taki jak z wypełnioną obudową). Z powodów mechanicznych, wypełnione wersje zegarowych termometrów bimetalicznych są dostępne z zakresem skali do 250ºC. 31

32 Termometr bimetaliczny z zawalcowanym pierścieniem obudowy Typy na zakresy pomiarowe C System pomiarowy Spirala bimetaliczna Typ 631 Dokładność [EN13190] Klasa 1 Obudowa Z zawalcowanym pierścieniem ze stali nierdzewnej Stopień ochrony [EN / IEC529] IP65 Wielkości nominalne 63, 80, 100, 125, 160 mm Konstrukcja mechaniczna Sztywne połączenie z szyjką [typy ] Uniwersalnie nastawna [typ 681] Pozycja podłączeniowa: Dolna [tylko obudowy 63, 80, 100 mm] lub centralnie tylna Opcjonalnie centralnie tylna, bez szyjki, dla przyłącza typu A, AK i B [typ 621] Centalnie tylna, uniwersalnie nastawna [typ 681] Kołnierz montażowy: Bez Zakres skali [EN13190] Zakres pomiarowy Δ T min. 60K, ΔT maks. 600 K Rurka zanurzeniowa Stal nierdzewna Maks. statyczne ciśnienie pracy: 25 barów Typy przyłącza: A, AK, B, Da, Dc, SN,DN [tylko typy ] Średnica rurki zanurzeniowej: 6 lub 8 mm [opcyjnie 10 mm] Długość rurki zanurzeniowej: maks. do 800 mm Szybka Szkło instrumentowe Podzielnia Aluminium, biała z czarnymi znakami skali Wskazówka Aluminium, czarna Korekta wskazań [±4%] Zewnętrznie dostępna śrubka Specjalne wersje Wypełnienie obudowy [olej silikonowy] Na życzenie dostępne są inne rodzaje przyłączy i materiały Inne zakresy skali i/lub specjalne skale, np. podwójna skala ºC/ºF, kolorowane obszary lub zakresy, oznaczenie podzielni, itp. Pozycja podłączenia radialnego na godzinę 3, na godzinę 9 lub godzinę 12 Na życzenie inne pozycje montażowe różne od dolnego Akcesoria Mechaniczne - Katalog Kieszenie ochronne Prosimy o zwrócenie uwagi na zależność pomiędzy minimalną długością rurki zanurzeniowej a długością aktywną [ET] i typem przyłącza. 32

33 Wymiary i wagi Typ 621 (centralnie tylny) Przyłącz typu A + AK Przyłącza typu Da / Dc and DN Przyłącze typu SN Przyłącze typu B bez szyjki [standard] Przyłącze typu B z szyjką [opcja] Wymiary [mm] Waga [kg] (około) NS b1 D D1 d6 d7 h1 h2 h3* s4 nie wypełniona wypełniona * Dla przyłącza typu SN z gwintem G¾ B h3=50 mm Ta informacja jest przedstawiona jako przykład i odnosi się do wersji z przyłączem typu A+AK, ø8 oraz długości rurki zanurzeniowej 100 mm 33

34 Typ 631 (dolny) Przyłącza typu A + AK Przyłącza typu Da / Dc and DN Przyłącze typu SN Przyłącze typu B Wymiary [mm] Waga [kg] (około) NS a b D D1 d6 d7 h7 h8 h9 s4 nie wypełniona wypełniona

35 Typ 681 (uniwersalnie nastawny) Przyłącza typu A + AK Przyłącza typu Da / Dc and DN Przyłącze typu SN Przyłącze typu B Wymiary [mm] Waga [kg] (około) NS b1 D D1 d6 d7 f1 f2 f3 s4 nie wypełniona wypełniona Ta informacja jest przedstawiona jako przykład i odnosi się do wersji z przyłączem typu A +AK, ø8 mm oraz długości rurki zanurzeniowej 100 mm 35

36 Standardowe typy przyłączy Przyłącza i długości rurki zanurzeniowej Nasze precyzyjne zegarowe termometry bimetaliczne są dostępne z różnymi opcjami przyłączy. Długości rurek zanurzeniowych odpowiednich przyłączy SIKA odpowiadają standardowym długościom kieszeni ochronnych. Inne typy przyłącza, długości rurki zanurzeniowej i średnice są możliwe na życzenie Przyłącze typu A: zwykła rurka zanurzeniowa,ogólne przeznaczenie. Przyłącze typu AK: ze złączem zaciskowo-przesuwnym, do bezpośredniego montażu lub do kieszeni ochronnych wykonanych zgodnie z DIN43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu B: gwint stały zewnętrzny,do bezpośredniego montażu lub do kieszeni ochronnych wykonanych zgodnie z DIN43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu Da: nakrętka łącząca, do użycia z kieszeniami ochronnymi wykonanymi zgodnie z DIN 43772, wykonanie 8, 9 lub DIN 16179CS. Przyłącze typu Dc: nakrętka łącząca, szczególnie do stosowania ze wspawywaną kieszenią ochronną wykonaną zgodnie z DIN 43772, wykonanie 4 [w połączeniu z rurką przedłużeniową lub ze złączką dwustronną]. Przyłącze typu DN: obrotowy gwint zewnętrzny ze złączką dwustronną, do stosowania z kieszeniami ochronnymi wykonanymi zgodnie z DIN43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu SN*: obrotowy gwint zewnętrzny, do stosowania z kieszeniami ochronnymi wykonanymi zgodnie z DIN 43772, wykonanie 4, 5 i 6 lub DIN Przyłącze typu AK - Wymiary [mm] G SW1 SW2 i Lk G½ B G¾ B ½ NPT ¾ NPT M20 x Przyłącze typu B - Wymiary [mm] G SW i G½ B G¾ B ½ NPT ¾ NPT M18 x M20 x Przyłącze typu A L ET Przyłącze typu B Ød L Przyłącze typu AK SW2 SW1 l1 ET i Lk adjustable nastawny G Ød Przyłącza typu Da / Dc Przyłącze typu Da - Wymiary [mm] G SW i G½ B G¾ B M20 x M27 x i SW G i SW G Przyłącze typu Dc - Wymiary [mm] G SW i M24 x l1 ET l1 ET Ød Ød 36

37 Przyłącze typu DN - Wymiary [mm] G1 G2 SW1 SW2 i Lv G½ B G½ B G¾ B G½ B ½ NPT G½ B ¾ NPT G½ B M20 x 1.5 M20 x M27 x 2 M20 x Przyłącze typu SN* - Wymiary [mm] G SW i G½ B G¾ B M18 x M20 x M27 x * Nieszczelne, konieczna jest kieszeń ochronna Przyłącze typu DN Bazuje na przyłączu typu Da, ze złączką podwójną SW2 G2 l1 Lv i ET G1 Ød SW1 Przyłącze typu SN* L i ET SW G Ød Długość aktywna [ET] i minimalna długość rurki zanurzeniowej Długość aktywna ET precyzyjnego termometru zegarowego musi być w całości zanurzona w czynniku, którego temperatura jest mierzona. Długość ta zależy od zakresu skali i średnicy rurki zanurzeniowej. Długość aktywna ET i typ przyłącza wyznaczają minimalną długość rurki zanurzeniowej Przyłącze Długość Gwint Średnica rurki zanurzeniowej ø d =6mm Średnica rurki zanurzeniowej ød = 8 mm Zakres skali ΔT Zakres skali ΔT 100 K = 80 K = 60 K 80 K = 60 K Wszystkie typy ET A Lmin AK l 1 min wszystkie podstawowe gwinty B l 1 min wszystkie podstawowe gwinty Da l 1 min wszystkie podstawowe gwinty Dc l 1 min wszystkie podstawowe gwinty niedostępne DN l 1 min wszystkie podstawowe gwinty SN* Lmin wszystkie podstawowe gwinty Minimalna długość L min. /l 1min. rurki zanurzeniowej jest najkrótszą możliwą długością dla określonej długości części aktywnej ET i rodzaju przyłącza. Aktywna część ET rurki zanurzeniowej musi być całkowicie zanurzona w czynniku, którego pomiar jest dokonywany, w celu uzyskania pomiarów korespondujących z deklarowaną klasą dokładności. Maksymalna możliwa długość rurki zanurzeniowej wynosi 0,8 m. 37

38 Opcje Skonfiguruj termometr odpowiedni dla Twojego zastosowania Przykład kodu zamówieniowego Z Typ termometru Dolny Centralnie tylny Uniwersalnie nastawny Średnica nominalna 63 mm 80 mm 100 mm 125 mm 160 mm Materiał obudowy nie wypełniona wypełniona* nie wypełniona wypełniona* nie wypełniona wypełniona* nie wypełniona wypełniona* nie wypełniona wypełniona* Stal nierdzewna Zakres skali C C C C C C C C C C C C C C C C C C Typ przyłącza /długość rurki zanurzeniowej Proszę wybrać z następnej strony i wpisać tutaj A 2 B 3 C 5 E 4 D xxxxxxx * Dostępne tylko dla zakresów do C 38
