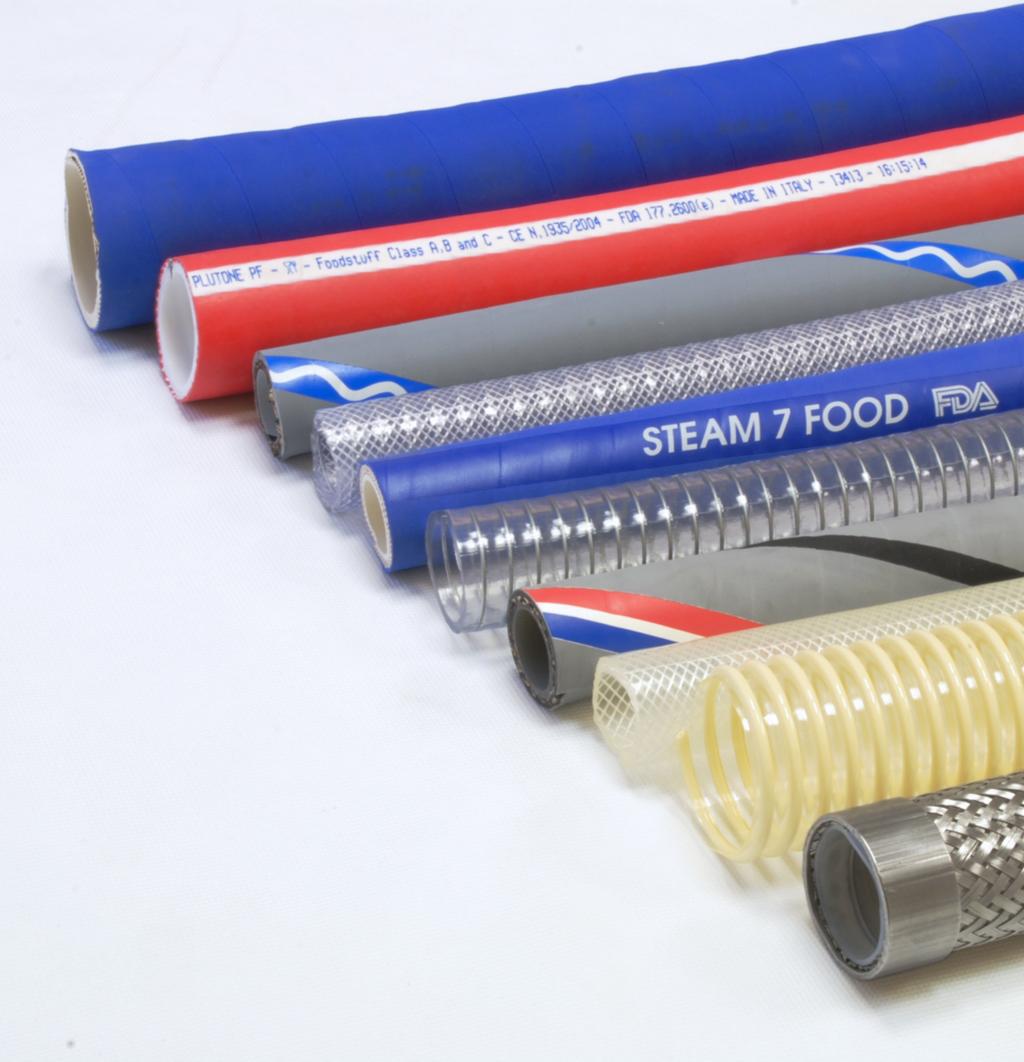

1 Węże dla przemysłu a spożywczego

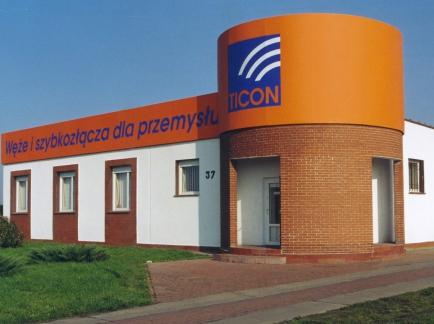

2 Kilka słów o firmie TICON Firma Ticon Sp. z o.o. powstała w 1996r. Naszym celem stało się dostarczanie profesjonalnych rozwiązań w zakresie doboru i sprzedaży węży przemysłowych, przewodów elastycznych, kompensatorów, armatury przemysłowej oraz urządzeń napełniająco-opróżniających. W ofercie Ticon znajdują się najwyższej jakości produkty i wyroby z komponentów pochodzących od renomowanych dostawców. Stosowane najnowocześniejsze technologie dają gwarancję najwyższej jakości, trwałości i bezpieczeństwa. Wszyscy nasi dostawcy posiadają certyfikaty jakości serii ISO 9000 oraz liczne inne certyfikaty i dopuszczenia stosownie do wymogów krajowych i branżowych. Naszym atutem jest wszechstronność, bogata wiedza fachowa oraz posiadanie wszystkich wymaganych na polskim rynku uprawnień (TDT, WDT), certyfikatów itp. Dzięki temu Ticon cieszy się zaufaniem dużego kręgu stałych Klientów. Należą do nich największe w Polsce zakłady przemysłu petrochemicznego i rafineryjnego, zakłady chemiczne, firmy farmaceutyczne i kosmetyczne, dystrybutorzy i przewoźnicy paliw, zakłady przemysłu spożywczego i wiele innych firm o charakterze produkcyjnym. Ticon Sp. z o.o. Węże i Szybkozłącza dla Przemysłu Ul. Poznańska Swarzędz, Jasin NIP Sekretariat tel. (61) Fax (61) Strona internetowa: Sklep internetowy: Dział Handlowy Tel. (61) Tel. (61) Tel. (61) Staramy się sprostać wymaganiom wszystkich Klientów i odpowiedzieć na każde zapotrzebowanie. Oprócz standardowych produktów projektujemy, wykonujemy i dostarczamy zaprojektowane indywidualnie gotowe przewody oraz urządzenia napełniająco-opróżniające. Przeprowadzamy montaż i badania techniczne oraz serwis przewodów gotowych i urządzeń NO również bezpośrednio u Klienta (usługa Mobile Service). Stawiamy na profesjonalizm, najwyższą jakość i kompleksową obsługę naszych Klientów. Poszukujemy optymalnych rozwiązań.

3 A1 A1 ARIANNA BIO A9 warstwa wew.: guma EPDM warstwa zew.: guma EPDM temp.: -40 C C cert.: FDA cert.: FDA RAUCLAIR E A9 materiał: PVC W.P. 5 bar cert.: UE 10/2011, UE 1935/2004 (klasy A, B i C), KTW/C, FDA ( ) A2 A2 A3 A3 BACCO A10 cert.: FDA PLUTONE BIO A10 warstwa wew.: guma CIIR warstwa zew.: guma CR/NBR/NR temp.: -20 C - 85 C cert.: FDA, UE 10/2011 kat. A, B, C cert.: FDA, KTW C NETTUNO A11 warstwa wew.: guma NBR warstwa zew.: guma NBR temp.: -30 C - 90 C cert.: UE 10/2011 kat. A, B, C cert.: FDA 21 NETTUNO PU FF A11 MLECON EOLO PUP AS food ZEUS PU AS food VULCANO PU H 09 ET A12 cert.: FDA, BfR XXI A12 A13 A14 warstwa wew.: guma BR warstwa zew.: guma syntetyczna temp.: -20 C - 80 C cert.: FDA info: antystatyczny CASER A14 AQUAPAL TRIX MULTI-FOOD PERLAPAL W A15 A15 LGDU warstwa wew.: UPE warstwa zew.: guma NBR temp.: -35 C - 95 C cert.: FDA, BfR XXI info: dostępna wersja tłoczna i ssawno-tłoczna A16 A9 POLYPAL CLEAN warstwa wew.: UPE warstwa zew.: EPDM temp.: -30 C C cert.: USP Class VI, FDA, KTW info: antystatyczny, typ Ω/T, zgodny z EN12115 info: wąż do pary wodnej warstwa wew.: guma EPDM warstwa zew.: guma EPDM temp.: -30 C C cert.: FDA info: wąż do pary wodnej LGD warstwa wew.: guma NBR warstwa zew.: guma NBR temp.: -35 C - 95 C cert.: FDA, BfR XXI info: dostępna wersja tłoczna i ssawno-tłoczna warstwa wew.: CIIR warstwa zew.: guma NBR/EPDM temp.: -40 C C STEAM 7 FOOD LACTOPAL warstwa wew.: guma NBR warstwa zew.: guma NBR/EPDM temp.: -20 C - 80 C cert.: FDA, BfR XXI info: dostępna wersja tłoczna i ssawno-tłoczna warstwa wew.: guma NBR warstwa zew.: guma NBR temp.: -20 C - 90 C cert.: FDA, BGVV rekomendacja XX1, kat.2 info: dostępny z niebieską i białą warstwą zew. STEAM 7 FOOD IGIENOIL AS warstwa wew.: guma EPDM warstwa zew.: guma EPDM temp.: -40 C C warstwa wew.: tworzywo fluoropolimerowe warstwa zew.: guma NBR cert.: FDA, spełnia zalecenia KTW, kat. "A" i DVGW W270 i VP 549, DVGW Reg-Nr: DW0309BT0079 A8 PLUTONE PF warstwa wew.: guma higieniczna TPS warstwa zew.: guma syntetyczna temp.: -35 C C cert.: UE 10/2011 (klasy A, B, C), FDA 21 CFR oraz cert.: FDA, BfR XXI kat. 2 A8 COLLECTOR FLEX warstwa wew.: guma NR warstwa zew.: guma NR temp.: -40 C - 70 C cert.: FDA, BfR XXI info: odporny na przejechanie kołami warstwa wew.: guma syntetyczna warstwa zew.: guma syntetyczna temp.: -30 C C A7 COLLECTOR warstwa wew.: guma NR warstwa zew.: guma NR temp.: -40 C - 70 C cert.: FDA, UE 10/2011, TRB S 2123 info: antystatyczny po uziemieniu spirali TICON CLEAN BLUE FDA MLECON warstwa wew.: guma NR warstwa zew.: guma syntetyczna temp.: -20 C - 70 C cert.: FDA, BGA/BgVV XXI kat.2 materiał: PU temp.: -40 C - 90 C A7 MILKYFOOD SD materiał: PVC temp: -10 C - 60 C materiał: PU + spirala PVC temp.: -20 C - 80 C cert.: FDA Cfr , UE 10/2011 kat. A, B, C, D2 info: antystatyczny A6 PURPURSCHLANGE materiał: PVC temp.: -10 C - 60 C cert.: UE 10/2011 kat. A, B, C, D info: antystatyczny A6 DRINKFOOD SD cert.: UE10/2011 kat. A, B, C materiał: PU + spirala PVC temp.: -20 C - 80 C A5 warstwa wew.: guma NR/BR warstwa zew.: guma SBR temp.: -30 C - 70 C cert.: FDA info: antystatyczny warstwa wew.: guma EPDM warstwa zew.: guma EPDM temp.: -30 C C cert.: UE 10/2011 kat. A, B, C A4 SILO BW materiał: PVC temp.: -10 C - 60 C materiał: PVC + wykładzina PU temp: -10 C - 60 C A4 NEBRASKA materiał: PVC temp.: -10 C - 60 C A16 A9 ELAFLON PLUS FEP warstwa wew.: FEP warstwa zew.: guma EPDM temp.: -30 C C cert.: FDA, USP Class VI, KTW info: antystatyczny- EN 12115:2011 typ "Ω"

4 A17 ELAFLON PTFE warstwa wew.: PTFE warstwa zew.: guma EPDM temp.: -30 C C cert.: USP Class VI, FDA info: antystatyczny, EN 12115:2011 typ "Ω/T" A17 ELAPHARM warstwa wew.: PTFE warstwa zew.: guma EPDM temp.: -30 C - 70 C cert.: USP Class VI, FDA, BfR 21 info: dostępny również w wersji antystatycznej A18 A9 CRYSTAL CLEAR materiał: TPE temp.: -30 C - 80 C cert.: USP PAR. 88 Class VI, USP PAR. 661 Class VI, FDA CFR , Reg. EU 10/201, ISO , ISO A18 A9 ź Produkujemy gotowe przewody według uzgodnionej specyfikacji na bazie dostępnych na naszym magazynie węży i końcówek skręcane, prasowane i spawane. ź Projektujemy i wykonujemy specjalne elementy armatury złącznej. ź Dostarczamy kompletne rozwiązania stanowisk przeładunkowych zgodnie z wymogami TDT. ź Prowadzimy mobilny serwis węży i złączy oraz badania okresowe. PHARMAPRESS materiał: TPE temp.: -30 C C cert.: USP Class VI, FDA 21 CFR , UE 10/2011 A19 Gotowe przewody elastyczne z końcówkami PHARMASTEEL Produkujemy gotowe przewody według uzgodnionej specyfikacji. Dostępne są wszystkie popularne w Polsce standardy oraz wiele wykonań specjalnych. Staramy się być elastyczni. materiał: TPE temp.: -30 C C cert.: USP Class VI, FDA 21 CFR , UE 10/2011 A19 PHARMASTEEL PRESS materiał: TPE temp.: -30 C C cert.: USP Class VI, FDA 21 CFR , UE 10/2011 A20 cert.: FDA 21 CFR DAIRY HT materiał: silikon temp.: -40 C C cert.: FDA A21 SPEED-FLOW warstwa wew.: PTFE warstwa zew.: oplot ze stali AISI 304 temp.: -70 C C cert.: FDA info: dostępny w licznych wersjach A22 EASY-FLOW warstwa wew.: PTFE warstwa zew.: oplot ze stali AISI 304 temp.: -70 C C cert.: FDA info: dostępny w licznych wersjach A22 CONVO-FLOW SS warstwa wew.: PTFE warstwa zew.: oplot ze stali AISI 304 temp.: -70 C C cert.: FDA info: dostępny w licznych wersjach A23 SMOOTH-FLOW warstwa wew.: PTFE warstwa zew.: oplot ze stali AISI 304 temp.: -70 C C cert.: FDA info: dostępny w licznych wersjach A23 CORE-FLOW SS warstwa wew.: PTFE warstwa zew.: oplot ze stali AISI 304 temp.: -70 C C cert.: FDA info: dostępny w licznych wersjach A24 Doświadczenie Firma Ticon Sp. z o.o. powstała w 1996 roku. Naszym celem stało się dostarczanie profesjonalnych rozwiązań w zakresie doboru i sprzedaży węży przemysłowych, przewodów elastycznych, kompensatorów, armatury przemysłowej oraz urządzeń napełniająco-opróżniających. TT materiały wykonania do wyboru: PTFE - temp.: -70 C C, PFA - temp.: -200 C C, FEP - temp.: -60 C C, cert.: FDA; (dla TT-PTFE USP Class VI) A21 Wszystkie popularne rodzaje węży i złączy dostępne są z naszego magazynu i mogą być wysłane do klienta tego samego lub następnego dnia. Popularne rodzaje przewodów są dostępne z magazynu lub montowane na zamówienie w czasie od 1 do 3 dni. SIL-T materiał: silikon temp.: -50 C C A20 Szybka realizacja zamówień HR IS warstwa wew.: fałdowana rura - stal AISI 316L warstwa zew.: oplot ze stali AISI 304 temp.: -269 C C Jakość Dostarczamy produkty i świadczymy usługi na wysokim poziomie zgodnie z oczekiwaniami Klientów oraz Systemem Zarządzania Jakością. Posiadamy certyfikaty PN-EN ISO 9001:2009, PN ISO 38342:2007 (wydane przez Transportowy Dozór Techniczny) oraz uprawnienia Wojskowego Dozoru Technicznego. W naszej ofercie znajdują się produkty renomowanych firm z Europy i USA. Stosowane przez naszych dostawców najnowocześniejsze technologie dają gwarancję najwyższej jakości, trwałości i bezpieczeństwa. Profesjonalizm Staramy się sprostać wymaganiom wszystkich Klientów i odpowiedzieć na każde zapotrzebowanie. Oprócz standardowych produktów projektujemy, wykonujemy i dostarczamy zaprojektowane indywidualnie gotowe przewody oraz urządzenia napełniająco-opróżniające. Przeprowadzamy montaż i badania techniczne oraz serwis przewodów gotowych i urządzeń NO również bezpośrednio u Klienta.

5 Wąż: materiał temperatura min temperatura max substancje spożywcze wyroby mleczarskie soki woda Podane w tabeli przydatności węży do poszczególnych obszarów zastosowań mają charakter ogólny i orientacyjny. Dobór rodzaju węża do konkretnego zastosowania i przewodzonej substancji należy każdorazowo przeprowadzić w oparciu o szczegółową kartę katalogową i w razie potrzeby konsultować z firmą TICON. woda gorąca para wodna powietrze alkohol pompy perystaltyczne proszki, granulki itp. tłuszcze oleje czekolada Certyfikaty Elastyczność ARIANNA BIO PVC + oplot tekstylny -10 C 60 C do 20% FDA, UE 10/2011 kat. A, B, C A1 RAUCLAIR E PVC -10 C 60 C do 15% UE 10/2011, UE 1935/2004(klasy A, B i C), KTW/C, FDA ( ) A1 BACCO PVC + spirala PVC -10 C 60 C do 20% UE10/2011 kat. A, B, C A2 PLUTONE BIO PVC + spirala stalowa -10 C 60 C do 20% FDA, UE 10/2011 kat. A, B, C A2 NETTUNO PVC + spirala PVC -10 C 60 C do 20% UE 10/2011 kat. A, B, C A3 NETTUNO PU FF PVC + spirala PVC + wykładzina PU -10 C 60 C do 20% UE 10/2011 kategorie A, B, C, D (nie do mleka i prod. pochodnych) A3 EOLO PUP AS Food PU + spirala PVC + linka miedz. -20 C 80 C UE 10/2011 kategorii A, B, C, D A4 ZEUS PU AS Food PU + spirala PVC + linka miedz. -20 C 80 C UE 10/2011 kategorii A, B, C, D A4 VULCANO PU H 09 ET PU + spirala stalowa -40 C 90 C FDA, UE 10/2011, TRB S 2153 A5 TICON CLEAN BLUE FDA EPDM + oplot tekstylny -30 C 120 C FDA A6 CASER guma syntetyczna + oplot tekstylny -40 C 100 C FDA, BfR XXI kat. 2 A6 AQUAPAL NBR + tworzywo fluoropolimerowe -20 C 90 C FDA, KTW "A", DVGW W270, VP 549 A7 TRIX MULTI-FOOD NBR -20 C 90 C FDA, BGVV rekomendacja XXI, kat.2 A7 PERLAPAL W wew. CIIR, zew. NBR/EPDM + oplot tekstylny -40 C 164 C A8 STEAM 7 FOOD EPDM + oplot tekstylny -30 C 164 C FDA A8 NEBRASKA EPDM + kord syntetyczny -30 C 170 C FDA dla warstwy wew. A9 SILO BW wew. NR/BR, zew. SBR + linka miedz. -30 C 70 C FDA dla warstwy wew., DIN (100mm 3 ) A9 DRINKFOOD SD EPDM + spirala stalowa + kord syntetyczny -30 C 120 C do 15% FDA A10 PURPURSCHLANGE wew. CIIR, zew. CR/SBR/NR -20 C 90 C do 98% FDA, KTW "C" A10 MILKYFOOD SD NBR + spirala stalowa + kord syntetyczny -30 C 90 C FDA A11 MLECON wew. NR, zew. guma syntetyczna + spirala stalowa + kord syntetyczny -20 C 70 C FDA, BGA/BgVV XXI kat.2 A11 COLLECTOR NR + spirala stalowa + kord syntetyczny -40 C 70 C FDA, BfR XXI A12 COLLECTOR FLEX NR + spirala tworzywowa + kord syntetyczny -40 C 70 C FDA, BfR XXI A12 PLUTONE PF TPS + spirala stalowa + oplot tekstylny -35 C 100 C do 50% FDA 21 CFR i , UE 10/2011 (klasy A, B i C) A13 IGIENOIL AS wew. BR, zew. guma syntetyczna + spirala st. + kord synt. + linka miedz. -20 C 80 C do 92% A14 LACTOPAL wew NBR, zew. NBR/EPDM + kord synt. (dostępna wersja ze spiralą st.) -20 C 80 C FDA, BfR XXI A14 LGD NBR + kord syntetyczny (dostępna wersja ze spiralą st.) -35 C 95 C FDA, BfR XXI A15 LGDU NBR + kord synt. + wykładzina UPE (dostępna wersja ze spiralą st.) -35 C 95 C do 98% FDA, BfR III A15 POLYPAL CLEAN EPDM + spirala st. + oplot syntetyczny + wykładzina UPE -35 C 95 C do 96% USP class VI, FDA, KTW, EN antystatyczny Typ Ω/T A16 ELAFLON PLUS FEP EPDM + spirala st. + oplot syntetyczny + wykładzina FEP -30 C 100 C USP class VI, FDA, KTW, EN antystatyczny Typ Ω/T A16 ELAFLON PTFE EPDM + spirala st. + oplot syntetyczny + wykładzina PTFE -30 C 150 C USP class VI, FDA, TRbF 131/2, EN antystatyczny Typ Ω/T A17 ELAPHARM EPDM + spirala st. + oplot syntetyczny + wykładzina PTFE -30 C 140 C USP class VI, FDA, DIN Typ A, TRbF 131/2 A17 USP PAR. 88 Classe VI, USP PAR. 661 Classe VI, ISO , ISO CRYSTAL CLEAR TPE -20 C 80 C 4, FDA CFR , Reg. EU 10/2011 A18 PHARMAPRESS TPE + oplot poliestrowy -30 C 125 C do 96% PHARMASTEEL TPE + spirala stalowa -30 C 125 C do 96% USP Class VI, UE 10/2011, 1935/2004, testy migracji zgodnie z 82/711/EEC w klasach A, B, C, D1, D2, EtOH(96%), FDA 21 CFR USP Class VI, UE 10/2011, 1935/2004, testy migracji zgodnie z 82/711/EEC w klasach A, B, C, D1, D2, EtOH(96%), FDA 21 CFR USP Class VI, UE 10/2011, 1935/2004, testy migracji zgodnie z 82/711/EEC TPE + spirala stalowa + oplot poliestrowy -30 C 125 C do 96% PHARMASTEEL PRESS w klasach A, B, C, D1, D2, EtOH(96%), FDA 21 CFR A19 SIL-T silikon + oplot syntetyczny -50 C 160 C FDA 21C FR A20 DAIRY-HT silikon + spirala stalowa AISI 316L + tkanina poliestrowa -40 C 180 C FDA A20 TT PTFE PTFE -200 C 260 C USP Class VI, FDA 21CFR A21 TT FEP FEP -60 C 205 C USP Class VI, FDA 21CFR A21 TT PFA PFA -200 C 260 C USP Class VI, FDA 21CFR A21 SPEED-FLOW PTFE gładkie + oplot ze stali AISI C 260 C FDA A21 EASY-FLOW PTFE pofałdowane + oplot ze stali AISI C 260 C FDA A22 CONVO-FLOW PTFE pofałdowane + oplot ze stali AISI C 260 C FDA A22 SMOOTH-FLOW PTFE gładkie + spirala ze stali kwasoodpornej + oplot ze stali AISI C 260 C FDA A23 CORE-FLOW PTFE pofałdowane + spirala ze stali kwasoodpornej + oplot ze stali AISI C 260 C FDA A23 HR IS fałdowana rura ze stali AISI 316L + oplot ze stali AISI C 600 C do 98% A24 strona A18 A19

6 ARIANNA BIO Elastyczny i przezroczysty wąż produkowany z wykorzystaniem innowacyjnego tworzywa BioVinyl. Całkowicie wolny od ftalanów. Idealne rozwiązanie do przesyłu ciekłych produktów spożywczych jak soki owocowe, napoje wino i napoje zawierające do 20% alkoholu. Często stosowany w maszynach napełniających i rozlewających. ź substancje spożywcze - w szczególności soki, ź napoje alkoholowe o zawartości alkoholu do 20%, ź woda pitna. Typ: wąż tłoczny. Materiał.: polichlorek winylu (PVC). Wzmocnienie: oplot syntetyczny. Temperatura pracy: od -10 do 60 C. Certyfikaty i dopuszczenia: UE 10/2011 (klasy A, B i C), FDA ciśnienie rob. w temp. 20 C [bar] BioVinyl jest rewolucyjnym elastycznym tworzywem PVC pochodzenia wytwarzanym z surowców odnawialnych. Zastosowanie tego materiału pozwala znacząco obniżyć emisję CO 2 w porównaniu do tradycyjnego PVC i eliminuje stosowanie plastyfikatorów na bazie ftalanów. RAUCLAIR E Uniwersalny, krystalicznie przejrzysty i elastyczny wąż odporny na niektóre chemikalia, starzenie i ścieranie. Wolny od kadmu. Idealne rozwiązanie do przesyłu ciekłych produktów spożywczych jak soki owocowe, napoje wino i napoje zawierające do 15% alkoholu. Zastosowania: ź sprężone powietrze, ź substancje spożywcze, ź substancje farmaceutyczne, ź substancje kosmetyczne, ź w laboratoriach, ź w inżynierii mechanicznej, ź w technologiach pomiaru i kontroli. Typ: tłoczny. Materiał.: polichlorek winylu (PVC). Certyfikaty i dopuszczenia: UE 10/2011; UE 1935/2004(klasy A, B i C); KTW/C; FDA ( ) R A1

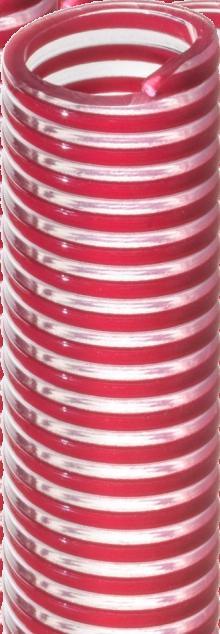

7 BACCO Stosowany jako wąż ssawno-tłoczny przy produkcji i dystrybucji ciekłych produktów spożywczych jak soki owocowe, napoje wino i napoje zawierające do 20% alkoholu. ź przewodzenie wody pitnej, ź produkty mleczarskie, ź soki, ź wina i napoje alkoholowe o zawartości alkoholu do 20%. Materiał.: polichlorek winylu (PVC). Wzmocnienie: spirala PVC. Temperatura pracy: od -10 do 60 C. Certyfikaty i dopuszczenia: UE 10/2011 (klasy A, B, C) ciśnienie rob. przy 20 C [bar] podciśnienie [mh20] Na życzenie Klienta dostępny również w wersji antystatycznej. PLUTONE BIO Elastyczny i przezroczysty wąż ssawno-tłoczny produkowany z wykorzystaniem innowacyjnego tworzywa BioVinyl. Całkowicie wolny od ftalanów. Idealne rozwiązanie do przesyłu ciekłych produktów spożywczych jak soki owocowe, napoje wino i napoje zawierające do 20% alkoholu. Często stosowany w maszynach napełniających i rozlewających. ź substancje spożywcze (z wyjątkiem tłuszczy) - napoje, soki, wina, ocet i alkohole z zawartością alkoholu do 20%, ź systemy próżniowe. Typ: ssawno-tłoczny. Materiał.: polichlorek winylu (PVC). Wzmocnienie: spirala stalowa. Temperatura pracy: od -10 do 60 C. Certyfikaty i dopuszczenia: FDA; UE 10/211 (klasy A, B, C) ciśnienie rob. w temp. 20 C podciśnienie [mh20] Dodatkowe Informacje: BioVinyl jest rewolucyjnym elastycznym tworzywem PCV pochodzenia wytwarzanym z surowców odnawialnych. Zastosowanie tego materiału pozwala znacząco obniżyć emisję CO 2 w porównaniu do tradycyjnego PCV i eliminuje stosowanie plastyfikatorów na bazie ftalanów. A2

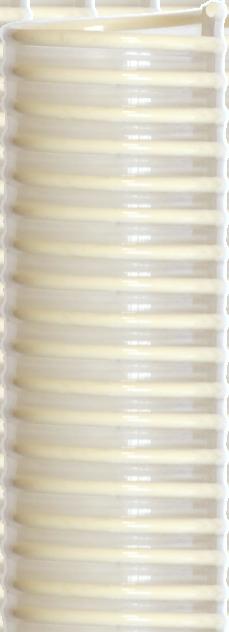

8 NETTUNO Lekki wąż ssawno-tłoczny z przeźroczystego PCV wzmocniony spiralą z twardego PVC w kolorze beżowym. Materiał spirali wzmacniającej jest również jakości spożywczej. Wąż jest wolny od ftalanów. Stosowany do przesyłu ciekłych produktów spożywczych jak soki owocowe, napoje wino i napoje zawierające do 20% alkoholu. ź produkty spożywcze (bez tłuszczy), takich jak: napoje i soki owocowe, ź wino, ocet i likiery do max. zawartości alkoholu 20%, ź woda pitna. Materiał.: polichlorek winylu (PVC) Wzmocnienie: spirala z PVC. Temperatura pracy: od -10 do 60 C. Certyfikaty i dopuszczenia: UE 10/2011 (klasy A, B, C) ciśnienie rob. 10 przy 20 C [bar] podciśnienie [mh20] Dostępny w wersji NETTUNO PU z wkładziną z PU. NETTUNO PU FF Całkowicie gładki wewnątrz, lekki i elastyczny wąż ssawno-tłoczny z przeźroczystego PCV wzmocniony spiralą z twardego PVC w kolorze beżowym z wewnętrzną oraz warstwą poliuretanu eterowego. Materiał spirali wzmacniającej jest również jakości spożywczej. Wąż całkowicie wolny od ftalanów. Stosowany do przesyłu ciekłych produktów spożywczych jak soki owocowe, napoje wino i napoje zawierające do 20% alkoholu. Nie nadaje się do mleka i produktów pochodnych. ź dzięki warstwie wewnętrznej z PU szczególnie nadaje się do przesyłu substancji spożywczych, gdzie wymagana jest większa odporność na ścieranie jak mąka, lekkie ziarna oraz suszona, zmrożona żywność. Materiał.: polichlorek winylu (PVC), wykładzina wewnętrzna PU. Wzmocnienie: spirala z PVC. Temperatura pracy: od -10 do 60 C. Certyfikaty i dopuszczenia: UE 10/2011 (klasy A, B, C, D z wyjątkiem mleka i produktów pochodnych) ciśnienie rob. przy 20 C [bar] 5 4 podciśnienie [mh20] Sterylizacja: Prosimy o kontakt z Działem Handlowym. 7 A3

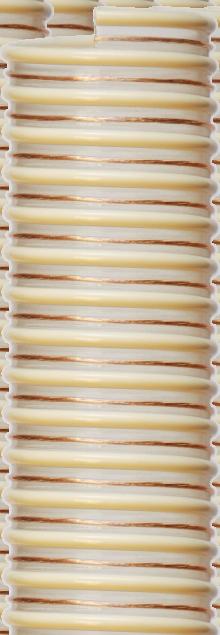

9 EOLO PU P AS FOOD Antystatyczny wąż z PU eterowego o podwyższonej wytrzymałości. Odporny na ścieranie, zaginanie i wiele chemikaliów. Posiada znakomite właściwości mechaniczne. Zgodny z CEE 1935/2004 kategorii A, B, C, D. ź transport podciśnieniowy żywności o średniej suchości (takiej jak zboża, pasze dla zwierząt), cukru, mąki i wielu innych, ź przeładunek materiałów sypkich, ź transport pneumatyczny proszków spożywczych. Typ: wąż ssawny. Materiał.: poliuretan eterowy (PU). Wzmocnienie: spirala z PVC. Temperatura pracy: od -20 do 80 C. Certyfikaty i dopuszczenia: CEE 1935/2004 kat A, B, C, D. podciśnienie [mh20] Informacje dodatkowe: Wąż wewnątrz gładki, na zewnątrz karbowany. Dla zapewnienia antystatyki, wąż jest wyposażony w miedzianą linkę antystatyczną, nawiniętą i zatopioną na powierzchni zewnętrznej. Dostępna jest wersja lżejsza, o większej elastyczności EOLO PU AS FOOD. ZEUS PU AS FOOD Bardzo mocny, gładki wewnątrz wąż ssawno-tłoczny z PU eterowego, odporny na ścieranie, warunki atmosferyczne i niektóre chemikalia. Dopuszczony do kontaktu z żywnością zgodnie z rozporządzeniem UE 10/2011 (klasy A, B, C, D). ź transport pneumatyczny, ź odpylanie, ź transport substancji spożywczych o właściwościach ściernych (heavy duty) np.: cukier, sól, mąka, ziarna zbóż, pasze dla zwierząt. Typ: ssawno-tłoczny. Materiał.: poliuretan eterowy (PU). Wzmocnienie: spirala PVC, miedziana linka antystatyczna. Temperatura pracy: od -20 do 80 C. Certyfikaty i dopuszczenia: UE 10/2011 (klasy A, B, C, D). ciśnienie robocze [bar] podciśnienie [mh20] Dokładne parametry pracy i odporność chemiczną prosimy konsultować z Działem Handlowym Ticon Sp. z o.o. A3

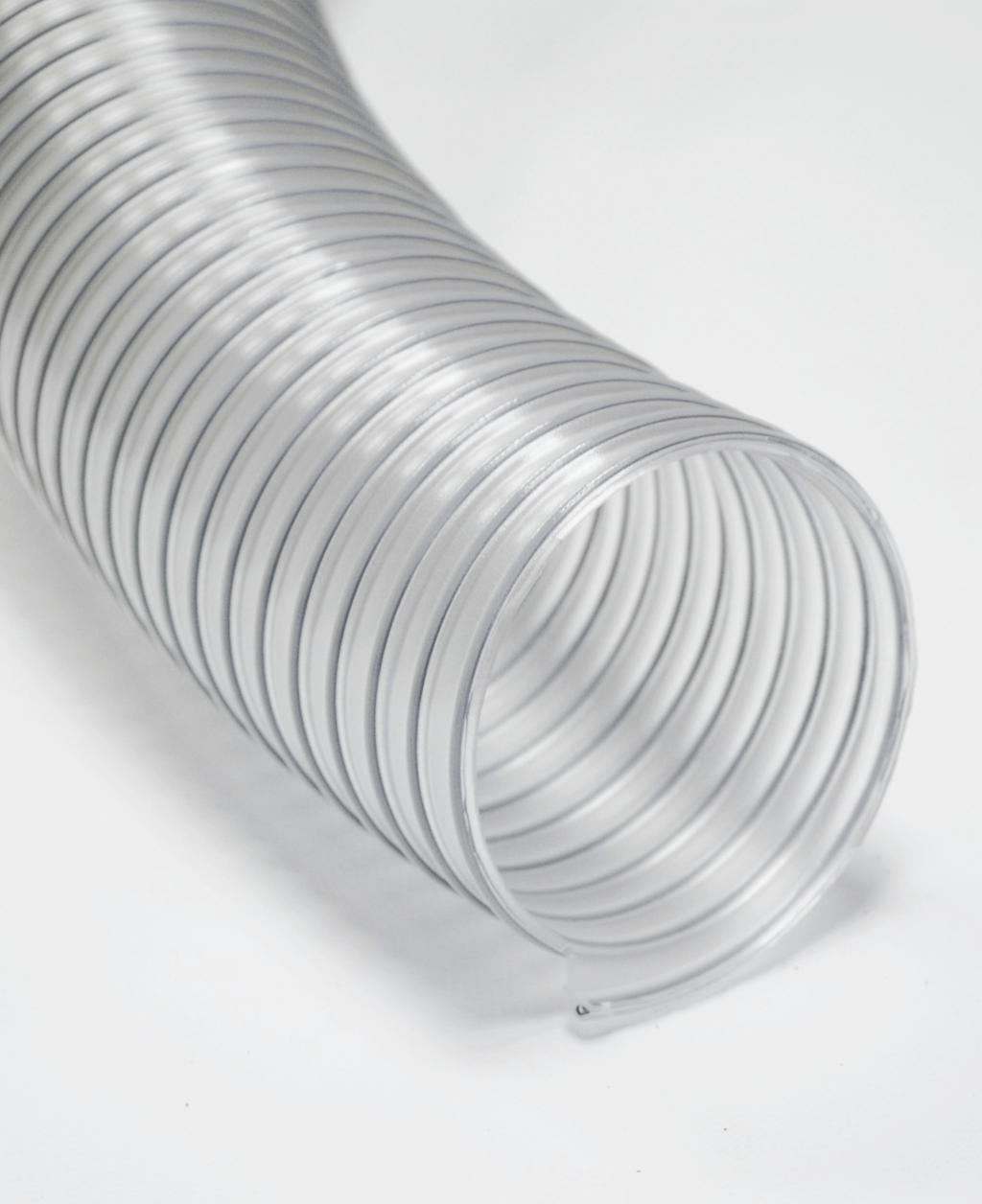

10 VULCANO PU H 09 ET Przezroczysty i bezwonny wąż, odporny na hydrolizę, mikroby, ozon i warunki atmosferyczne. Bezhalogenowy, wykonany z surowców zgodnych z rozporządzeniami REACH. Dopuszczony do kontaktu z żywnością zgodnie z UE10/2011 oraz FDA CRF Antystatyczny zgodnie z TRB S 2153 poprzez uziemienie spirali.. Grubość ścianki 0,9 mm. ź przemysł spożywczy i farmaceutyczny, ź proszki, granulki i inne substancje o lekkich właściwościach ściernych, ź wszędzie, gdzie wymagana jest odporność na drobnoustroje, Typ: wąż ssawny. Warstwa wew.: poliuretan (PU). Wzmocnienie: spirala stalowa powleczona poliuretanem. Temperatura pracy: od -40 do 90 C. Certyfikaty i dopuszczenia: FDA CRF , UE 10/2011. podciśnienie [mh20] podciśnienie [mh20] VULCANO PU HDS 15 ET Elastyczny i bardzo mocny wąż z transparentnego PU eterowego, wzmocniony spiralą stalową powlekaną TPU. Zachowuje elastyczność nawet w niskich temperaturach. Doskonały do transportu suchej żywności zgodnie z UE10/2011 oraz FDA CFR Antystatyczny poprzez uziemieni spirali zgodnie z TRB S Trudnopalny zgodnie z UL 94 HB. Grubość ścianki 1,5 mm. ź przemysł spożywczy, chemiczny i farmaceutyczny, ź pojazdy do czyszczenia ulicy - tam, gdzie wymagana jest odporność na drobnoustroje. Typ: wąż ssawny. Materiał.: poliuretan eterowy (PU). Wzmocnienie: ocynkowana spirala stalowa. Temperatura pracy: od -40 do 90 C. Certyfikaty i dopuszczenia: FDA; UE10/2011; antystatyczny zgodnie z TRB S 2153; trudnopalny UL 94 HB podciśnienie [mh20] Bezhalogenowy, wykonany z surowców zgodnych z rozporządzeniami REACH. Dostępny w wersji VULCANO PU HD 12 ET (grubość ścianki 12 mm), oraz VULCANO PU H 09 ET (grubość ścianki 9 mm). A5

11 VULCANO PU H 09 ET

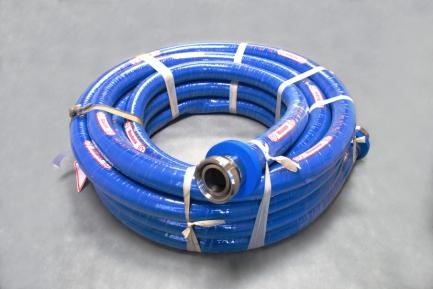

12 TICON CLEAN BLUE FDA Wąż tłoczny, zgodny z FDA, przeznaczony do mycia gorącą wodą, oraz przesyłu wody pitnej i substancji spożywczych. Warstwę zewnętrzną węża wykonano z gumy EPDM odpornej na warunki atmosferyczne, wysoką temperaturę oraz środki dezynfekcyjne i myjące. ź substancje spożywcze, ź woda pitna, ź gorąca woda, ź układy mycia pianowego. Typ: wąż tłoczny. Materiał.: guma EPDM. Wzmocnienie: oplot tekstylny. Temperatura pracy: od -40 do 120 C. Certyfikaty i dopuszczenia: FDA. ciśnienie rob. [bar] Gładka warstwa zewnętrzna pomaga utrzymać wąż w czystości. CASER Biały i gładki w środku wąż, zgodny ze standardami FDA oraz BfR XXI kat.2. Warstwa zewnętrzna również gładka, odporna na lekkie zaolejenie, ozon oraz warunki atmosferyczne. BfR XXI ź produkty spożywcze pochodzenia zwierzęcego i roślinnego, owoce, napoje; ź do gorącej wody - dla serwisów dbających o czystość w zakładach spożywczych. Typ: wąż tłoczny. Materiał.: guma syntetyczna. Wzmocnienie: oplot tekstylny. Temperatura pracy: od -30 do 100 C. Certyfikaty i dopuszczenia: FDA; BfR XXI kat. 2. ciśnienie robocze [bar] Gładka warstwa zewnętrzna pomaga utrzymać wąż w czystości. SER FDA BfR XXI kat. 2 A6

13 AQUAPAL Wysokiej klasy wąż z neutralną warstwą wewnętrzną, pozbawioną zapachu i smaku, zapewniającą utrzymanie długotrwałej i wysokiej czystości mikrobiologicznej. Warstwa zewnętrzna odporna na promieniowanie UV, ścieranie oraz ozon. Zgodny z FDA i spełniający zalecenia KTW, kategoria "A" i DVGW W270 i VP 549, DVGW Reg-Nr: DW-0309BT0079. ź Idealny do transportu wody zdemineralizowanej, ź woda pitna w branży żywności i napojów. Typ: wąż tłoczny. Warstwa wew.: tworzywo fluoropolimerowe. Warstwa zew.: guma NBR. Wzmocnienie: oplot syntetyczny. Temperatura pracy: od -20 do 90 C. Certyfikaty i dopuszczenia: FDA; KTW kat. A; DVGW W270 i VP 549, DVGW Reg-Nr: DW-0309BT0079. ciśnienie robocze [bar] Na życzenie klienta dostępny w wersji ssawno-tłocznej. TRIX MULTI-FOOD Uniwersalny wąż z wewnętrzną warstwą odporną na gorącą wodę, parę nasyconą i środki dezynfekcyjne. Warstwa zewnętrzna gładka, odporna na promieniowanie UV, oleje i produkty o dużej zawartości tłuszczu. Zgodny z FDA. Dostępny w wersji białej i niebieskiej. ź stosowany w produkcji sera, margaryny, dżemu, ź w przetwórstwie rybnym, ź w browarach, ź w rzeźniach, ź w olejarniach, ź może być stosowany na wyposażenie maszyn mleczarskich. Typ: wąż tłoczny. Warstwa wew.: guma NBR. Warstwa zew.: guma NBR. Wzmocnienie: oplot syntetyczny. Temperatura pracy: od -20 do 90 C. Certyfikaty i dopuszczenia: FDA. ciśnienie robocze [bar] Sterylizacja: Dopuszczalne czyszczenie: parą wodną nasyconą o ciśnieniu 6 bar i temperaturze do 164 C w układzie otwartym. A7 TRIX-MULTI-FOOD TRIX-MULTI-FOOD

14 PERLAPAL W Waż do pary wodnej z białą warstwą wewnętrzną (6 bar - para wodna 20 bar - woda zimna). Warstwa zewnętrzna odporna na tłuszcze, oleje oraz środki czyszczące i dezynfekcyjne. ź do gorącej wody i pary w zakładach produkcji spożywczej, kosmetycznej i farmaceutycznej. Typ: wąż tłoczny. Warstwa wew.: CIIR. Warstwa zew.: guma NBR/EPDM. Wzmocnienie: oplot tekstylny. Temperatura pracy: od -40 do 164 C ciśnienie robocze [bar] para wodna 6 ciśnienie robocze [bar] zimna woda 20 Olejoodporna warstwa zewnętrzna. Odporny na gorącą wodę do temperatury 95 C. STEAM 7 FOOD Wysokiej jakości wąż tłoczny stosowany w przemyśle spożywczym. Przeznaczony do przewodzenia pary wodnej, a także gorącej oraz zdemineralizowanej wody. Odporny na warunki atmosferyczne i starzenie się. Zgodny z FDA. ź para 164 C. Typ: wąż tłoczny. Materiał.: guma EPDM. Wzmocnienie: oplot tekstylny. Temperatura pracy: od -30 do 164 C. Certyfikaty i dopuszczenia: FDA ciśnienie robocze [bar] 7 A8 TEAM 7 FOOD

15 NEBRASKA Biała i gładka warstwa wewnętrzna, odporna na wysoką temperaturę. Warstwa zewnętrzna odporna na ścieranie, ozon, wysoką temperaturę i warunki atmosferyczne. Zgodny z normami europejskimi i standardami FDA. do gorącego powietrza, do sprężarek powietrza na silosowozach przewożących substancje spożywcze. Typ: wąż tłoczny. Warstwa wew.: guma EPDM. Warstwa zew.: guma EPDM. Wzmocnienie: oploty syntetyczne. Temperatura pracy: od -40 do 170 C ciśnienie robocze [bar] SILO BW Odporny na ścieranie wąż do transportu pneumatycznego granulatów, proszków, cukru, zboża i ziarna. Stosowany do cystern silosów. Warstwa zewnętrzna węża odporna na warunki atmosferyczne. Warstwa wewnętrzna zgodna z FDA. ź granulaty PVC, ź materiały ścierne, ź transport pneumatyczny substancji spożywczych. Typ: wąż tłoczny. Warstwa wew.: guma NR/BR. Warstwa zew.: guma SBR. Wzmocnienie: oplot syntetyczny, miedziana linka antystatyczna. Temperatura pracy: od -30 do 70 C. Certyfikaty i dopuszczenia: FDA ciśnienie rob. [bar] 5 3 Odporność na ścieranie rzędu 100 mm zgodnie z DIN A9

16 DRINKFOOD SD Uniwersalny wąż ssawno-tłoczny do płynnych substancji spożywczych jak soki i napoje z niewielką zawartością alkoholu. Warstwa wewnętrzna biała i gładka, wykonana z wysokiej jakości gumy EPDM. Warstwa zewnętrzna gładka, odporna na ścieranie, ozon i warunki atmosferyczne. Wyrób zgodny z FDA dla płynnych substancji spożywczych. ź napoje alkoholowe do 15%, ź soki i substancje spożywcze ź do gorącej wody - dla serwisów dbających o czystość w zakładach spożywczych. Materiał.: guma EPDM. Wzmocnienie: oplot tekstylny. Temperatura pracy: od -30 do 120 C. Certyfikaty i dopuszczenia: FDA dla płynnych substancji spożywczych ciśnienie robocze [bar] 10 Najwyższej klasy wąż z bardzo gładką, białą warstwą wewnętrzną, absolutnie neutralną na smak i zapach, odporną na starzenie wynikające z działania środków dezynfekcyjnych i detergentów. Odporny na ozon, warunki atmosferyczne, promieniowanie UV i ścieranie. Przystosowany do transportu płynów o zawartości alkoholu do 98%. ź idealny dla browarów, winiarni, rozlewni i wielu innych instalacji piwa, napojów i przemysłu spirytusowego. Typ: tłoczny Warstwa wew.: guma bromobutylowa (CIIR) Warstwa zew.: CR/SBR/NR z odciskiem tekstylnym. Wzmocnienie: kord syntetyczny. Temperatura pracy: od -30 do 90 C (+100 C maks. 60 min) Certyfikaty i dopuszczenia: FDA; KTW / C ciśnienie rob. [bar] 16 Sterylizacja: 1) parą wodną o temp. 130 C przez 30 minut, 2) przy użyciu metod CIP, 3) detergentami i środkami dezynfekcyjnymi. 3 lata gwarancji producenta A10

17 MILKYFOOD SD Uniwersalny wąż ssawno-tłoczny przeznaczony głównie do przetaczania mleka i produktów zawierających tłuszcze. Zgodny z FDA. ź odbiór mleka, ź tłuszcze, ź substancje spożywcze i farmaceutyczne. Warstwa wew.: guma NBR. Warstwa zew.: guma NBR. Wzmocnienie: spirala stalowa i kord syntetyczny. Temperatura pracy: od -30 do 90 C. Certyfikaty i dopuszczenia: FDA. ciśnienie robocze [bar] Elastyczny i lekki wąż, z gładką warstwą wewnętrzną. Przeznaczony głównie do przetaczania mleka i produktów mleczarskich, a także do soków i wody pitnej. Zgodny z BGA/BgVV XXI kat.2 oraz FDA. BGA BgVV ź cysterny (nawijacze bębnowe), ź odbiór mleka, ź substancje spożywcze i farmaceutyczne. Warstwa wew.: guma NR. Warstwa zew.: guma syntetyczna. Wzmocnienie: oplot syntetyczny. Temperatura pracy: od -20 do 80 C. Certyfikaty i dopuszczenia: FDA; BGA/BgVV XXI kat ciśnienie robocze [bar] 6 podciśnienie [mh20] 9 MLECON A11

18 COLLECTOR Wysokiej klasy, bardzo elastyczny i łatwy w obsłudze wąż. Wykonany z neutralnej na smak i zapach gumy NR. Warstwa zewnętrzna odporna na ścieranie, promieniowanie UV oraz ozon. Stworzony z myślą o bezpiecznym transferze mleka pomiędzy cysterną a terminalem. Zgodny z BfR XXI oraz FDA. BfR XXI ź cysterny (nawijacze bębnowe), ź odbiór mleka, ź substancje spożywcze i farmaceutyczne. Materiał.: guma NR. Wzmocnienie: spirala stalowa oraz oplot syntetyczny. Temperatura pracy: od -40 do 70 C. Certyfikaty i dopuszczenia: FDA, BfR XXI ciśnienie robocze [bar] 6 podciśnienie [mh20] 8 Sterylizacja: 1) parą nasyconą w temp. 130 C przez 20 minut w układzie otwartym, 2) dopuszczalne jest mycie gorącą wodą w temp. 90 C przez 20 minut. COLLECTOR FLEX Ultra elastyczny, najwyższej klasy wąż do przesyłu mleka, zaprojektowany do przeładunków pomiędzy cysterną a terminalem. Bardzo przyjazny w obsłudze a jednocześnie odporny nawet na przejechanie kołami samochodu. Neutralny dla smaku i zapachu. Warstwa zewnętrzna odporna na ścieranie, promieniowanie UV i ozon. Zgodny z BfR XXI oraz FDA. BfR XXI ź przeładunek mleka - szczególnie w miejscach, w których istnieje niebezpieczeństwo przejechania węża kołami samochodu, ź nawijacze bębnowe na cysternach, ź substancje spożywcze i farmaceutyczne. Materiał.: guma NR. Wzmocnienie: spirala syntetyczna oraz oplot syntetyczny. Temperatura pracy: od -40 do 70 C. Certyfikaty i dopuszczenia: FDA; BfR XXI ciśnienie robocze [bar] 6 podciśnienie [mh20] 8 Sterylizacja: 1) parą nasyconą w temp. 130 C przez 20 minut w układzie otwartym, 2) dopuszczalne jest mycie gorącą wodą w temp. 90 C przez 20 minut. A12

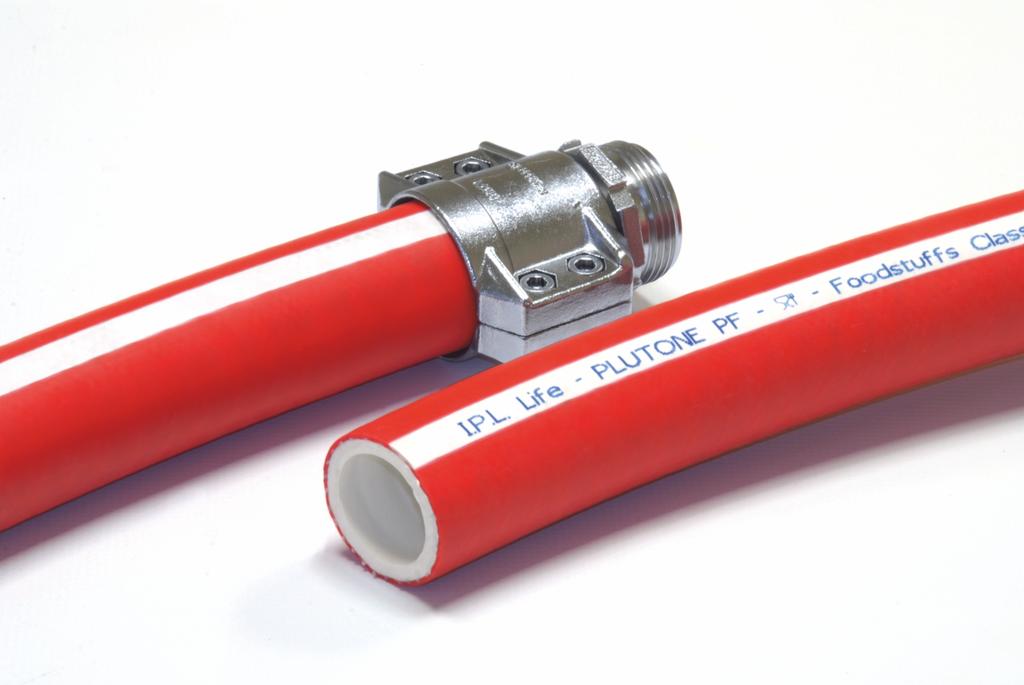

19 WĘŻE DLA PRZEMYSŁU SPOŻYWCZEGO PLUTONE PF Bardzo lekki i elastyczny, gładki wewnątrz z z zewnątrz wąż ssawno-tłoczny. Idealne rozwiązanie do przesyłu ciekłych produktów spożywczych jak soki owocowe, napoje wino i napoje zawierające do 50% alkoholu. ź produkty spożywcze (w tym produkty mleczarskie z wyłączeniem produktów zawierających tłuszcze). ź alkohole do 50%. Typ: ssawno-tłoczny. Materiał.: TPS. Wzmocnienie: spirala stalowa, oplot tekstylny. Temperatura pracy: od -30 do 100 C. Certyfikaty i dopuszczenia: UE 10/2011 (klasy A, B, C), FDA. ciśnienie robocze [bar] podciśnienie [mh20] Sterylizacja: Prosimy o kontakt z Biurem Handlowym Ticon Sp. z o.o. A13 info@ticon.com.pl (61) lub (61)

20 IGIENOIL Bardzo elastyczny wąż z gładką, bezwonną warstwą wewnętrzną z gumy butylowej. Wzmocniony kordem syntetycznym, oraz spiralą stalową. Posiada linkę antystatyczną. Warstwę zewnętrzną wykonano z gumy syntetycznej odpornej na warunki atmosferyczne, ścieranie oraz ozon. ź przesył tłuszczów, olejów roślinnych, wody pitnej, soków owocowych, ź spirytus spożywczy, piwo, wino i inne napoje alkoholowe. Warstwa wew.: guma butylowa (BR). Warstwa zew.: guma syntetyczna z odciskiem tekstylnym. Wzmocnienie: kord syntetyczny, miedziana linka antystat., spirala stalowa. Temperatura pracy: od -20 do 80 C ciśnienie robocze [bar] 10 podciśnienie [mh20] 9 Sterylizacja: 1) Krótkotrwała sterylizacja parą wodną nasyconą o temp. 120, 2) w temperaturze 130 przez 30 minut. LACTOPAL Wysokiej klasy wąż tłoczny, warstwa wewnętrzna bardzo gładka, bezwonna, odporna na tłuszcze, oleje, a także działanie środków dezynfekcyjnych i detergentów. Warstwa zewnętrzna odporna na warunki atmosferyczne, ścieranie, środki czyszczące i dezynfekujące. Produkt zgodny z FDA i BfR XXI. BfR XXI ź przesył wazeliny, olejów jadalnych, czekolady. ź inne substancje spożywcze, ź substancje kosmetyczne i farmaceutyczne. Typ: dostępne 2 wersje: Lactopal - tłoczny i Lactopal L - ssawno-tłoczny Warstwa wew.: guma NBR. Warstwa zew.: mieszanka gumy NBR i EPDM z odciskiem tekstylnym. Wzmocnienie: kord syntetyczny; spirala stalowa (wersja ssawno-tłoczna). Temperatura pracy: od -20 do 80 C. Certyfikaty i dopuszczenia: FDA; BfR XXI. Lactopal (bez spirali) ciśnienie robocze [bar] 16 podciśnienie [mh20] Lactopal L (ze spiralą) ciśnienierobocze [bar] 16 podciśnienie [ mh 2 0] 8 A14

21 LGD Wysokiej klasy wąż tłoczny, bezwonny, neutralny na smak i zapach, biały i gładki w środku. Odporny na oleje, tłuszcze, ozon, ścieranie i warunki atmosferyczne. Zgodny z zaleceniami FDA i BfR XXI. Dostępny w wersji tłocznej i ssawno-tłocznej ze spiralą stalową. Dostarczany w postaci gotowych przewodów z końcówkami zaciskanymi od wewnątrz dzięki czemu nie występuje zawężenie średnicy w końcówce. BfR XXI ź substancje farmaceutyczne, ź substancje kosmetyczne, ź substancje spożywcze, w tym: soki, czekolada, oleje,i tłuszcze. Typ: wąż tłoczny lub ssawno-tłoczny wzmocniony spiralą stalową. Materiał.: guma NBR. Wzmocnienie: kord syntetyczny. Temperatura pracy: od -35 do 95 C. Certyfikacja i dopuszczenia: FDA; BfR XXI ciśnienie robocze [bar] 10 Sterylizacja: W celu ustalenia dokładnych parametrów sterylizacji prosimy o kontakt z Działem Handlowym firmy Ticon. LGDU Wysokiej klasy, bezwonny z gładką, neutralną na smak i zapach, wolną od plastyfikatorów warstwą wewnętrzną UPE. Odporny na oleje, tłuszcze, ozon, ścieranie i warunki atmosferyczne. Zgodny z zaleceniami FDA i BfR XXI. Dostępny w wersji tłocznej i ssawno-tłocznej ze spiralą stalową. Dostarczany w postaci gotowych przewodów z końcówkami zaciskanymi od wewnątrz dzięki czemu nie występuje zawężenie średnicy w końcówce. BfR XXI ź substancje spożywcze o podwyższonych wymaganiach w zakresie czystości, ź alkohole do 98%. Typ: wąż tłoczny lub ssawno-tłoczny ze spiralą stalową. Materiał: polietylen UPE. Warstwa zew.: NBR. Wzmocnienie: kord syntetyczny. Temperatura pracy: od -35 do 95 C ciśnienie robocze [bar] 12 Sterylizacja: W celu ustalenia parametrów sterylizacji prosimy o kontakt z Działem Handlowym. A15

22 POLYPAL CLEAN Najwyższej klasy antystatyczny wąż z warstwą wewnętrzną z UPE zgodna z FDA i USP Class VI, spełniającą wymagania rozporządzenia WE 1935/2004 i dyrektywy 2002/72/WE. Zgodny z EN Typ " /T". Warstwę zewnętrzną wykonano z trudnopalnej, odpornej na ozon gumy EPDM. ź substancje spożywcze, chemikalia, kosmetyki, kleje, lakiery, ź praca w strefach EX 0 i 1. Typ: wąż tłoczny (DN13 - DN25); ssawno-tłoczny (DN25 - DN100). Warstwa wew.: polietylen UPE. Warstwa zew.: guma EPDM. Wzmocnienie: oplot syntetyczny i spirala stalowa. Temperatura pracy: od -30 do 100 C. Certyfikaty i dopuszczenia: USP Class VI; FDA; WE 1935/2004; 2002/72/WE; EN Typ " /T". wersja bez spirali wersja ze spiralą ciśnienie robocze [bar] podciśnienie [mh20] Sterylizacja: Parą wodną nasyconą o temp. 130 C, przez 30 min. w układzie otwartym. Informacje dodatkowe: Wąż może być stosowany w strefach EX 0 i 1. ELAFLON PLUS FEP Uniwersalny, najwyższej klasy wąż przeznaczony do przesyłu substancji farmaceutycznych, kosmetycznych, wymagających wysokiego poziomu czystości oraz przesyłu w wysokiej temperaturze. Warstwa FEP elektrycznie nieprzewodząca. Antystatyczny zgodnie z EN 12115:2011 typ " ". ź substancje wymagające wysokiego poziomu czystości w wysokiej temperaturze, ź agresywne substancje chemiczne, ź idealny do napełniania beczek, zbiorników, cystern, a także instalacji stałych. Warstwa wew.: FEP. Warstwa zew.: antystatyczna guma EPDM. Wzmocnienie: oplot syntetyczny, podwójna linka miedziana, spirala stalowa. Temperatura pracy: od -30 do 100 C. Certyfikaty i dopuszczenia: USP Class VI, FDA, KTW EN 12115:2011 typ " " ciśnienie robocze [bar] 16 podciśnienie [mh20] 9 Sterylizacja: Nasyconą parą wodną o temperaturze 150 C maksymalnie przez 30 minut. Informacje dodatkowe: Szary w średnicach do DN50, czarny od DN63 do DN100. A16

23 ELAFLON PTFE Najwyższej klasy uniwersalny, antystatyczny wąż z warstwą wewnętrzną z elektrycznie przewodzącego PTFE. Przeznaczony do przeładunku najbardziej agresywnych chemikaliów oraz wysokich temperatur mediów. Spełnia wymagania EN 12115:2011 typ " /T", TRbF 131 / 2, FDA oraz USP Class VI. Może być stosowany w strefach zagrożenia wybuchem EX 0 i 1. ź przeładunek produktów chemicznych. ź przeładunek substancji spożywczych, kosmetycznych i farmaceutycznych. Warstwa wew.: PTFE. Warstwa zew.: guma EPDM. Wzmocnienie: oplot tekstylny, spirala stalowa. Temperatura pracy: od -30 do 150 C. Certyfikaty i dopuszczenia: USP Class VI; FDA; EN 12115:2011 typ " /T"; TRbF 131/ ciśnienie rob. [bar] 16 podciśnienie [mh2o] 9 Informacje dodatkowe: Odporność chemiczną i dokładne parametry pracy prosimy konsultować z działem handlowym Ticon Sp. z o.o. ELAPHARM ELAPHARM to najwyższej klasy gumowy wąż z wykładziną z białego, nieprzewodzącego DuPont Teflon PTFE trwale związaną z gumą konstrukcyjną węża oraz nieprzewodzącą warstwą zewnętrzną. Wyróżnia się znakomitą jakością wykonania, elastyczną oraz homogeniczną, odporną na załamanie konstrukcją. Dostarczany w postaci przewodów gotowych, zgodnych z DIN Typ A elektrycznie nieprzewodzący "I". BfR XXI ź przemysł farmaceutyczny i biotechnologii, ź przemysł spożywczy. Warstwa wew.: PTFE. Warstwa zew.: guma EPDM. Wzmocnienie: oplot z włókien aramidowych, spirala stalowa (średnice 19-50). Temperatura pracy: od -30 do 140 C. Certyfikaty i dopuszczenia: USP Class VI; FDA; BfR XXI ciśnienie rob. [bar] 10 podciśnienie [mh2o] 9.2 Warstwa wewnętrzna zgodna z: USP Class VI, FDA 21 CFR oraz CFR Warstwa zewnętrzna nieprzewodząca i zgodna z FDA 21 CFR Dostępny w wersji ELAPHARM OHM z elektrycznie przewodzącą warstwą zewnętrzną koloru czarnego. A17

24 CRYSTAL CLEAR 55 Przezroczysty, gładki wąż o wysokiej biokompatybilności i dobrej odporności chemicznej, przeznaczony do stosowania w pompach perystaltycznych. Bardziej odporny mechanicznie od węży silikonowych. Zgodny z ISO , ISO , FDA, USP Class VI i spełnia wymagania Regulacji EU 10/2011. ź pompy perystaltyczne, ź substancje spożywcze i farmaceutyczne. Typ: wąż tłoczny. Warstwa wew.: TPE. Temperatura pracy: od -20 do 80 C. Certyfikaty i dopuszczenia: USP PAR. 88 Class VI, USP PAR. 661 Class VI, FDA CFR , Reg. EU 10/201, ISO , ISO Ø zew ciśnienie rob. [bar] podciśnienie [mh2o] Sterylizacja: promieniami gamma, EtO, w autoklawie. Do węża załączamy raporty z niezależnych badań dla ułatwienia walidacji. PHARMAPRESS Przezroczysty wąż do cieczy, substancji w przemyśle farmaceutycznym, kosmetycznym i spożywczym (w tym produkty mleczne i zawierające alkohol do 96%). Bezwonny (nie zmienia właściwości medium), odporny na rozciąganie, hydrolizę, działanie mikrobów, oleje mineralne, chemikalia, ozon i warunki atmosferyczne. Zupełnie gładki wewnątrz i na zewnątrz (łatwe czyszczenie i znakomite właściwości przesyłu). ź substancje farmaceutyczne, ź substancje spożywcze (w tym tłuszcze), ź mleko, ź wino, ocet, wódki oraz inne alkohole o zawartości alkoholu 96%. Typ: wąż tłoczny. Materiał.: przezroczysta guma termoplastyczna - TPE. Wzmocnienie: oplot poliestrowy. Temperatura pracy: od -30 do 125 C Certyfikaty i dopuszczenia: USP Class VI, 2) UE 10/2011, 1935/2004, testy migracji zgodnie z 82/711/EEC w klasach A, B, C, D1, D2, EtOH(96%), FDA 21 CFR ciśnienie robocze [bar] A18

25 PHARMASTEEL Wąż ssawno-tłoczny, przezroczysty, zupełnie gładki wewnątrz i na zewnątrz (znakomite właściwości przesyłu i łatwe mycie), bezwonny, stosowany w przemyśle spożywczym, kosmetycznym i farmaceutycznym. Jego zaletą jest możliwość zastosowania do przesyłu alkoholi o stężeniu do 96%, a także substancji oleistych oraz produktów mlecznych. Odporny na hydrolizę, działanie mikrobów, oleje mineralne, chemikalia, ozon oraz warunki atmosferyczne. ź substancje farmaceutyczne, ź substancje spożywcze (w tym tłuszcze), ź mleko, ź wino, ocet, wódki oraz inne alkohole o zawartości alkoholu 96%. Typ: ssawno-tłoczny. Warstwa wew.: przezroczysta guma termoplastyczna - TPE. Wzmocnienie: spirala ze stali nierdzewnej. Temperatura pracy: od -30 do 125 C. Certyfikaty i dopuszczenia: USP Class VI, 2) UE 10/2011, 1935/2004, testy migracji zgodnie z 82/711/EEC w klasach A, B, C, D1, D2, EtOH(96%), FDA 21 CFR ciśnienierobocze [bar] podciśnienie [mh20] Sterylizacja: Prosimy o kontakt z Działem Handlowym Ticon sp. z o.o. PHARMASTEEL PRESS Bardzo wytrzymały, odporny na załamania i rozciąganie, wykonany z gumy termoplastycznej wąż ssawno-tłoczny. Bezwonny, niezmieniający właściwości medium, łatwy w myciu, posiadający dobre parametry przesyłu. Stworzony do pracy w przemyśle spożywczym, kosmetycznym i farmaceutycznym (alkohol do 50%, substancje oleiste oraz produkty mleczne). W przeprowadzonych badaniach wykazał się odpornością na hydrolizę, mikroby, oleje mineralne, chemikalia, ozon i warunki atmosferyczne. ź substancje farmaceutyczne, ź substancje spożywcze (w tym tłuszcze), ź mleko, ź wino, ocet, wódki oraz inne alkohole o zawartości alkoholu 96%. Typ: ssawno-tłoczny. Warstwa wew.: przezroczysta guma termoplastyczna - TPE. Wzmocnienie: spirala ze stali nierdzewnej. Temperatura pracy: od -30 do 125 C. Certyfikaty i dopuszczenia: USP Class VI; 2002/72/CE w klasach A, B, C; FDA ciśnienie robocze [bar] podciśnienie [mh20] Sterylizacja: Prosimy o kontakt z Działem Handlowym. A19

26

27 SIL-T Uniwersalny, gładki, silikonowy, wąż tłoczny, wzmocniony oplotem syntetycznym. SIL-T stosowany jest w przemysłach: farmaceutycznym, kosmetycznym, spożywczym, a także w innych w celu przewodzenia cieczy w szerokim zakresie temperatur. Produkt zgodny z FDA. ź substancje farmaceutyczne, ź substancje spożywcze, ź substancje kosmetyczne. Typ: wąż tłoczny. Materiał.: guma silikonowa. Wzmocnienie: oplot syntetyczny. Temperatura pracy: od -50 do 160 C Certyfikaty i dopuszczenia: FDA 21C FR ciśnienie robocze [bar] Czyszczenie i sterylizacja: Przy użyciu metod CIP, w autoklawie lub naświetlania promieniami gamma. Cykliczna sterylizacja przy użyciu pary powoduje systematyczną degradację gumy silikonowej. DAIRY HT Gładki wąż silikonowy, wzmocniony tkaniną poliestrową i spiralą ze stali ASI 316L. Przeznaczony do przesyłania mediów spożywczych w wysokich temperaturach. Zgodny z FDA. ź substancje spożywcze, ź homogenizatory. Warstwa wew.: guma silikonowa. Wzmocnienie: tkanina poliestrowa i spirala ze stali ASI 316L. Temperatura pracy: od -40 do 180 C ciśnienie robocze [bar] Sterylizacja: 1) przy użyciu metod CIP, 2) przy użyciu metod SIP. W celu ustalenia dokładnych parametrów sterylizacji prosimy o kontakt z Działem Handlowym. Może być dostarczony w postaci gotowych przewodów z zaprasowanymi kocówkami o maksymalnej długości do 4 metrów. Na specjalne zamówienie możliwa jest dostawa weża z innym kolorem warstwy zewnętrznej. A20

28 Gładkie rurki, najczęściej stosowane do przesyłu agresywnych substancji chemicznych i do produktów wymagających zachowania wysokiej czystości. Do wyboru rurki wykonane z PTFE, FEP oraz PFA. Produkty zgodny z FDA. ź substancje spożywcze, ź substancje kosmetyczne, ź substancje farmaceutyczne, ź jako osłona przed uszkodzeniami mechanicznymi, ź aplikacje o podwyższonych wymaganiach w zakresie czystości. Materiały wykonania do wyboru: PTFE - temp.: -70 C C, PFA - temp.: -200 C C, FEP - temp.: -60 C C. Certyfikaty i dopuszczenia: FDA, (dla TT-PTFE dodatkowo USP Class VI). TT-PTFE TT-FEP W celu uzyskania informacji o dostępnych średnicach, a także na temat odporności chemicznej prosimy o kontakt z Działem Handlowym firmy Ticon. TT-PFA SPEED-FLOW Uniwersalny, gładkościenny wąż z teflonu,ze wzmocnieniem zewnętrznym w postaci oplotu ze stali 304. Zgodny z FDA. Zazwyczaj dostarczany w postaci przewodów z zaprasowanymi końcówkami. ź substancje spożywcze i farmaceutyczne, ź substancje chemiczne, ź para wodna, ź gorąca woda. Typ: wąż tłoczny. Materiał.: PTFE. Wzmocnienie:oplot ze stali ASI 304. Temperatura pracy: od -70 do 260 C. Certyfikaty i dopuszczenia: FDA. min max ciśnienie rob. [bar] 20 C Może pracować ciśnieniowo jedynie w postaci przewodu z zaprasowanymi końcówkami. Wartości ciśnień roboczych i rozrywających podano dla temperatury 20 C. Powyżej 130 C podane wartości należy zredukować o 1% na każdy 1 C wzrostu temperatury. Temperatura pracy zależy od przewodzonego medium. A21

29 EASY-FLOW Bardzo elastyczny wąż z fałdowanego teflonu, ze wzmocnieniem zewnętrznym w postaci oplotu ze stali 304. Zgodny z FDA. Odporność chemiczna i dokładne parametry pracy należy konsultować z działem handlowym firmy TICON Sp z o.o. ź substancje spożywcze i farmaceutyczne, ź substancje chemiczne, ź para wodna, ź gorąca woda. Typ: wąż tłoczny. Materiał.: PTFE. Wzmocnienie: oplot ze stali ASI 304 Temperatura pracy: od -70 do 260 C. Certyfikaty i dopuszczenia: FDA. min max ciśnienie rob. [bar] 20 C podciśnienie [ mh 2 O] 20 C 9 Dostępny w wersji antystatycznej. Powyżej 130 C podane wartości należy zredukować o 1% na każdy 1 C wzrostu temperatury. Temperatura pracy zależy od przewodzonego medium. CONVO-FLOW SS Ultra elastyczny wąż o pełnych średnicach nominalnych. Dostępny w zakresie wielkości 1/4-6 zgodnie z DIN z transparentnego PTFE lub antystatycznego (ATEX). Wąż o głęboko fałdowanym spiralnie profilu i średniej grubości ścianki PTFE dostępny standardowo w wersji bez lub z zewnętrzną spiralą ze stali nierdzewnej do zastosowań ssawnych. Idealny gdy poprowadzenie przewodu jest trudne ze względu na ciasną przestrzeń lub uciążliwe zginanie oraz w zastosowaniach niskociśnieniowych, gdzie wystarcza sama fałdowana tuba z końcówkami w formie gładkich mankietów. ź substancje chemiczne, ź substancje spożywcze i farmaceutyczne, ź para wodna i gorąca woda. Materiał.: PTFE. Wzmocnienie: oplot ze stali AISI 304. Temperatura pracy: od -70 do 260 C. Certyfikaty i dopuszczenia: FDA. nom ciśnienie rob. [bar] podciśnienie [mh2o] Odporność chemiczną i dokładne parametry pracy prosimy konsultować z działem handlowym Ticon Sp. z o.o. Dostępny w wielu opcjach i wariantach wykonania. A22

30 SMOOTH-FLOW Wąż o gładkiej, niefałdowanej, ultra higienicznej ściance z transparentnego PTFE lub czarnego, antystatycznego z certyfikatem ATEX. Wzmocniony standardowo zewnętrzną spiralą stalową oraz oplotem ze stali nierdzewnej AISI 304. Dostępny w zakresie wielkości 1/2-2 zgodnie z DIN Stosowany gdy potrzebne jest higieniczne oczyszczanie, niezaburzony, wolny od turbulencji przepływ cieczy, dobry współczynnik przepływu oraz dynamiczna wytrzymałość. ź substancje spożywcze i farmaceutyczne, ź substancje chemiczne, ź para wodna, ź gorąca woda. Materiał.: PTFE. Wzmocnienie:oplot ze stali ASI 304, spirala stalowa. Temperatura pracy: od -70 do 260 C. Certyfikaty i dopuszczenia: FDA. min ciśnienie robocze [bar] Odporność chemiczną i dokładne parametry pracy prosimy konsultować z działem handlowym Ticon Sp. z o.o. CORE-FLOW SS Wąż o niskim, otwartym spiralnym fałdowaniu i dużej grubości ścianki. Bardzo wytrzymały, elastyczny, dostępny w zakresie wielkości 1/2-4 zgodnie z DIN z transparentnego PTFE lub czarnego, antystatycznego (ATEX). Sprawdza się, gdy potrzebne jest higieniczne oczyszczanie, transfer produktów/cieczy o dużej lepkości oraz klejów. ź substancje chemiczne, ź substancje spożywcze i farmaceutyczne, ź para wodna, ź gorąca woda. Materiał.: PTFE. Wzmocnienie: oplot ze stali AISI 304, spirala ze stali nierdzewnej. Temperatura pracy: od -70 do 260 C. certyfikaty i dopuszczenia: FDA. nom ciśnienie rob. [bar] podciśnienie [mh2o] 9 Oprócz wersji klasycznej z oplotem stalowym dostępne są wersje z oplotami z tworzywa PP lub PVDF oraz powlekane gumą w różnych kolorach lub gumą niepalną. Odporność chemiczną i dokładne parametry pracy prosimy konsultować z działem handlowym Ticon Sp. z o.o. Dostępny w wielu opcjach i wariantach wykonania. A23

31 WĘŻE DLA PRZEMYSŁU SPOŻYWCZEGO HR IS Elastyczny wąż metalowy o równoległym profilu fałdowania. Stosowany do przewodzenia cieczy i gazów w szerokim zakresie temperatur. Wąż dostarczany jest w postaci gotowych przewodów z przyspawanymi końcówkami, co kwalifikuje go do wielu zastosowań. ź przeładunek produktów chemicznych, ź przewodzenie pary wodnej, gorącego powietrza, cieczy i gazów w szerokim zakresie temperatur. Warstwa wew.: fałdowana rura ze stali AISI 316L. Wzmocnienie: oplot ze stali AISI 304. Temperatura pracy: od -269 do 600 C. 6.1 ciśnienie robocze [bar] Odporność chemiczną i dokładne parametry pracy prosimy konsultować z Działem Handlowym Ticon Sp. z o.o. Wartości ciśnienia i podciśnienia podano dla temperatury 20 C. Spaw chemiczny A24 info@ticon.com.pl (61) lub (61)

32 WĘŻE DLA PRZEMYSŁU SPOŻYWCZEGO (61) lub (61)
