5 ZESZYTY NAUKOWE POLITECHNIKI RZESZOWSKIEJ Nr 283 Budownictwo i Inżynieria Środowiska z. 59 (2/2012/II) 2012 Halina GARBALIŃSKA, dr hab. inż., prof. ZUT Jarosław STRZAŁKOWSKI, mgr inż. Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Wydział Budownictwa i Architektury Katedra Dróg, Mostów i Materiałów Budowlanych Zakład Materiałów Budowlanych i Fizyki Budowli al. Piastów 50, Szczecin e.mail: halina@zut.edu.pl BADANIA WSPÓŁCZYNNIKÓW WYRÓWNANIA TEMPERATURY BETONÓW RÓŻNEGO RODZAJU STRESZCZENIE W referacie przedstawiono badania współczynników wyrównania temperatury dla czternastu zróżnicowanych kompozytów betonowych wykonanych na bazie kruszywa kamiennego oraz lekkich kruszyw sztucznych: keramzytu i Pollytagu. Omówiono wpływ wstępnego nasycenia wodą kruszyw lekkich oraz wpływ zastosowanej domieszki napowietrzającej na testowane parametry cieplne. Dodatkowo przedstawiono rozwój współczynnika wyrównania temperatury w 28-dniowym okresie dojrzewania. 1. WPROWADZENIE Współczynnik wyrównania temperatury a [m 2 /s] opisuje zależność między współczynnikiem przewodzenia ciepła λ oraz objętościowym ciepłem właściwym c p : λ a = c p (1) Wielkość ta jest wykorzystywana przy ocenie dynamicznych charakterystyk cieplnych materiałów i przegród budowlanych obliczanych zgodnie z [1]. Parametr a opisuje przepływ energii cieplnej przez badany komponent. W niniejszej pracy przedstawiono ocenę porównawczą współczynników wyrównania temperatury a dla różnych kompozytów betonowych wykonanych na bazie kruszywa kamiennego oraz lekkich kruszyw sztucznych: Pollytagu i keramzytu. 2. ZAŁOŻENIA BADAWCZE W celu przeprowadzenia analizy porównawczej współczynników wyrównania temperatury różnych betonów zdecydowano się na przetestowanie czternastu receptur mie-

6 204 H. Garbalińska, J. Strzałkowski szanek betonowych, wykonanych na bazie kruszyw o zdecydowanie różnych właściwościach. Przyjęto następujące założenia wyjściowe przy projektowaniu receptur: stały wskaźnik wodno-cementowy równy 0,55, stały stosunek piasku (0 2 mm) do cementu równy 1,2, ten sam rodzaj cementu CEM I 42,5R, kruszywo grube tej samej frakcji z przedziału 4 8 mm. Niniejsze założenia przyjęto na podstawie danych zawartych w pracy [2]. Receptury do badań podzielono na trzy kategorie K1, K2 oraz K0. Skład receptur na 1m 3 betonu przedstawiono w tabeli 1. W kategorii K1 wyszczególniono sześć receptur mieszanek betonów lekkich wykonanych na bazie kruszywa keramzytowego. Ze względu na problem znaczącej nasiąkliwości kruszyw lekkich [3], jak również z uwagi na ich wpływ na urabialność oraz końcowe parametry otrzymanego betonu, zastosowano zabieg wstępnego moczenia kruszywa w wodzie bezpośrednio przed wykonywaniem mieszanki. Miało to na celu wyeliminowanie odciągania przez kruszywo wody z zaczynu cementowego. Aby dokładnie zdiagnozować to zjawisko wykonano po trzy receptury o następujących poziomach wilgotności kruszywa lekkiego: kruszywo wysuszone do stałej masy, kruszywo w stanie naturalnego zawilgocenia, kruszywo całkowicie nasycone wodą. Dodatkowo wykonano trzy kolejne receptury o identycznym składzie jak wyżej omówione z wprowadzeniem domieszki napowietrzającej w ilości 1,1 % masy cementu. Celem zastosowania domieszki było wprowadzenie dodatkowych pęcherzyków powietrza do zaczynu cementowego, a w efekcie także zwiększenie urabialności mieszanek. W kategorii K2 zastosowano receptury analogiczne jak w K1 z zastąpieniem kruszywa keramzytowego Pollytagiem. W ramach kategorii K0 testowano dwie receptury (z domieszką napowietrzającą oraz bez) wykonane na bazie wyłącznie kruszyw kamiennych, o takiej samej frakcji jak w K1 oraz K2. Dzięki tym założeniom poszczególne receptury dają możliwość porównania betonów lekkich z betonami zwykłymi. Bezpośrednią ocenę zapewniało odniesienie do betonów zwykłych receptur K1/3 oraz K2/3 czyli tych betonów, w których zastosowano kruszywo w pełni nasycone, nie będące w stanie odciągać wody z zaprawy. W tabeli 1 podano wagowe proporcje poszczególnych składników betonów. Kruszywo K (4 8 mm) zawierało wodę zgodnie z podaną po lewej stronie wilgotnością. Piasek P dodany został w stanie całkowitego wysuszenia. W przedstawia ilość wody dodaną w czasie wykonywania mieszanki (bez wody zawartej w kruszywie lekkim). Próbki poszczególnych betonów były przechowywane przez jedną dobę na ruszcie nad wodą. Następnie po rozformowaniu przez pierwszy tydzień przechowywano je w szczelnych foliowych workach, a później w laboratorium w temperaturze 20 ⁰± 2 C oraz wilgotności ok. 50 %, aż do osiągnięcia poszczególnych punktów czasowych przewidzianych w badaniach.

7 Badania współczynników wyrównania Tabela 1. Receptury mieszanek betonowych przyjętych do badań (w kg/m 3 mieszanki) Table 1. Formulae of concrete mixtures taken to tests (in kg/1m 3 of concrete) Typ: Wilgotność wagowa w K [%] K0: Próbki wykonane na bazie kruszywa kamiennego K P C W D K0/3a 0, ,73 464,57 387,14 212,93 0,000 K0/3b 0, ,56 360,85 300,71 165,39 3,308 Typ: K1: Próbki wykonane na bazie lekkiego kruszywa keramzytowego Wilgotność wagowa w K [%] K P C W D K1/1a 0, ,84 602,89 502,41 276,32 0,000 K1/2a 0, ,85 483,36 402,80 221,54 0,000 K1/3a 0, ,36 462,15 385,12 211,82 0,000 K1/1b 0, ,74 490,42 408,68 224,77 4,495 K1/2b 0, ,48 358,04 298,37 164,10 3,282 K1/3b 0, ,43 316,95 264,12 145,27 2,905 Typ: Wilgotność wagowa w K [%] K2: Próbki wykonane na bazie lekkiego kruszywa Pollytag K P C W D K2/1a 0, ,00 619,64 516,36 284,00 0,000 K2/2a 0, ,43 538,60 448,83 246,86 0,000 K2/3a 0, ,00 497,45 414,55 228,00 0,000 K2/1b 0, ,92 491,27 409,39 225,17 4,503 K2/2b 0, ,05 459,76 383,13 210,72 4,214 K2/3b 0, ,14 352,12 293,44 161,39 3, POMIARY CIEPLNE I ANALIZA OTRZYMANYCH WYNIKÓW Pomiar właściwości cieplnych poszczególnych betonów wykonano przy użyciu aparatu Isomet 2104, który przedstawiono na rysunku 1. Aparat ten działa w oparciu o metodę nieustalonego przepływu ciepła, współpracując z przylgowymi czujnikami temperatury oraz z tzw. sondami cieplnymi. Aparatem można badać bezinwazyjnie próbki w formie płyt o wymiarach nie mniejszych niż 50x50x10 mm.

8 206 H. Garbalińska, J. Strzałkowski Rys. 1. Aparat do pomiaru właściwości cieplnych ISOMET 2104 Fig. 1. Apparatus for testing heat parameter ISOMET 2104 Badania przeprowadzono na kostkach sześciennych o wymiarach 10x10x10 cm po 3, 7, 14 oraz 28 dniach dojrzewania. Poniżej przedstawiono wykresy porównawcze średnich współczynników wyrównania temperatury uzyskanych w badaniach 14 kompozytów, po upływie 28-dniowego okresu ich dojrzewania. Rys. 2. Współczynniki wyrównania temperatury po 28 dniach dojrzewania betonów Fig. 2. The temperature compensation coefficients of 28 days old concretes Zestawione na rysunku 2 współczynniki wyrównania temperatury wykazują zdecydowanie najwyższe wartości w przypadku betonu zwykłego na bazie kruszywa kamiennego, przy czym ewidentnie wyższe wartości pojawiały się w przypadku betonu zwykłego nie napowietrzonego, w stosunku do tego z domieszką napowietrzającą. Znacznie niższymi wartościami współczynnika a cechują się betony wykonane na bazie kruszyw lekkich. Wartości tego parametru w przypadku betonów z Pollytagiem są o około 45 % niższe w porównaniu do betonów zwykłych. Najniższe współczynniki a otrzymano dla kompozytów keramzytowych, wykazujących wartości mniejsze o ponad 60 % w stosunku do betonu zwykłego.

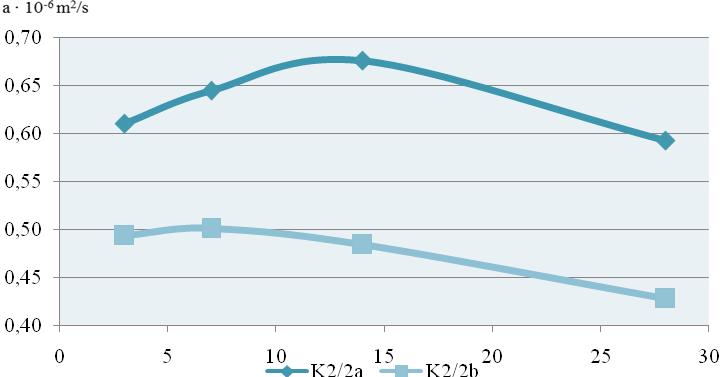

9 Badania współczynników wyrównania W przypadku każdej receptury ujawnił się także jednoznaczny wpływ zastosowanej domieszki napowietrzającej na współczynnik wyrównania temperatury. Największe różnice między próbkami z domieszką i bez domieszki zaobserwowano dla betonów z kruszywem kamiennym oraz z Pollytagiem. W przypadku betonów keramzytowych różnice między wartościami tego parametru dla próbek typu a i b nie są już tak istotne. Warte podkreślenia jest również, że wielkość wstępnego nasycenia wodą kruszyw sztucznych nie miała większego wpływu na współczynnik wyrównania temperatury betonów lekkich po 28-dniowym okresie ich dojrzewania. Na rysunku 3 przedstawiono rozwój współczynnika wyrównania temperatury dla przykładowo wybranego betonu K2/2 w okresie pierwszych czterech tygodni dojrzewania. Na wykresach ujawnia się wpływ warunków przechowywania na przebieg zmienności współczynnika a betonu bez domieszki i z domieszką napowietrzającą. Specyficzny charakter zmienności parametru a w czasie związany jest ze strukturą porowatości materiału oraz występującymi ograniczeniami dotyczącymi możliwości odparowywania wody w pierwszym tygodniu dojrzewania, gdy próbki były przechowywane w szczelnych foliowych workach, które hamowały proces wysychania. W przypadku betonu napowietrzonego K2/2b (w okresie kolejnych trzech tygodni) oraz w przypadku betonu nienapowietrzonego (w okresie ostatnich dwóch tygodni) współczynnik przewodzenia ciepła malał intensywniej niż objętościowe ciepło właściwe, w efekcie czego wartość współczynnika wyrównania temperatury również spadała. Rys. 3. Rozwój współczynnika wyrównania temperatury betonu K2/2 w pierwszych 28 dniach Fig. 3. Development of the temperature compensation coefficient of K2/2 concrete for the first 28 days 4. PODSUMOWANIE W niniejszej pracy omówiono wpływ zastosowanego kruszywa oraz domieszki napowietrzającej na wartości współczynnika wyrównania temperatury a testowanych 14 kompozytów betonowych. Przedstawiono współczynniki a uzyskane dla różnych betonów wykonanych na bazie kruszyw kamiennych oraz lekkich kruszyw sztucznych. Opisano różnice w wartościach współczynnika a dla betonów z domieszką oraz bez domieszki na-

10 208 H. Garbalińska, J. Strzałkowski powietrzającej. Wykazano, że wartość tego współczynnika znacząco zmienia się w trakcie dojrzewania betonu w okresie pierwszych 28 dni. 5. LITERATURA [1] PN-EN ISO 13786:2008, Cieplne właściwości użytkowe komponentów budowlanych, Dynamiczne charakterystyki cieplne, Metody obliczania, [2] Domagała L.: Wytrzymałość konstrukcyjnych betonów lekkich a wstępna wilgotność kruszyw porowatych, Konferencja Dni Betonu, 2010, [3] Kaszyńska M., Rucińska T.: Wpływ kompozycji kruszywa na właściwości lekkich betonów samozagęszczalnych, Konferencja Dni Betonu, MEASUREMENTS OF THE TEMPERATURE COMPENSATION COEFFICIENTS OF MISCELLANEOUS CONCRETES SUMMARY The paper presents temperature compensation coefficients for the fourteen different concrete composites based on natural coarse aggregate and artificial lightweight aggregates: LECA and Pollytag. The report shows the influence of initial water saturation of lightweight aggregates on the thermal parameters and the effect of aeration admixture on these parameters. Moreover, it analyzes the development of the temperature compensation coefficient for the first 28 days of the curing period.
