Sprawność i efektywność energetyczna wentylatorów

Transkrypt

1

2 Sprawność i efektywność energetyczna wentylatorów Dyrektywa ErP Dyrektywa UE 2009/125WE ustanowiła ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów wykorzystujących energięi została wdrożona r. Dyrektywa ta określa ogólne ramy obowiązków dla producentów i importerów i dotyczy każdego, kto wprowadza na rynek produkty związane z energią lub komponenty tych produktów. Dyrektywa jest częścią docelowego projektu , zgodnie z którym do 2020 roku należy zredukować zużycie energii o 20% a udział energii odnawialnej w zużyciu zwiększyć o 20%. Oznacza to, że należy coraz większą uwagę zwracać na efektywność instalowanych urządzeń, między innymi elektrycznych, aby sprostać konkurencji w zakresie kosztów chowu i produkcji. W ramach tej Dyrektywy: 1. Rozporządzenie Komisji WE nr 640/2009 z 22 lipca 2009 r. określiło że od 16 czerwca 2011r. elektryczne silniki konwencjonalne muszą spełniać wymogi co najmniej klasy IE2. Silniki konwencjonalne o klasie sprawności niższej niż IE2, nie mogą być wprowadzane do obrotu. 2. Rozporządzenie Komisji UE nr 327/2011 z dnia 30 marca 2011 roku określiło sprawność energetyczną wentylatorów. 3. Dyrektywa 2009/125/WE w Rozporządzeniu Komisji nr 327/2011, którego wdrażanie zakończyło się r. określiła warunki dopuszczenia do wprowadzania do obrotu handlowego tylko tych wentylatorów, o mocach silników od 125 W do 500 kw, których docelowa sprawność energetyczna zawiera się w ściśle określonych granicach oraz ustaliła datę r. od której obowiązują przepisy podwyższające sprawność energetyczną wentylatorów. Nominalna minimalna sprawność silników elektrycznych czterobiegunowych o mocy 1,1 kw w klasie IE2 wynosi 81,4 % ( w klasie IE1 natomiast 75 %). Docelowa sprawność energetyczna ( sprawność statyczna ) wentylatorów osiowych (oznaczająca sprawność energetyczną, wyznaczoną ze zmierzonego ciśnienia statycznego) dla wentylatorów o mocach silników elektrycznych od 125 W do 10 kw obliczna jest od od wg. wzoru n target = 2,74 x ln(p) 6,33 + N gdzie współczynnik sprawności N = 40 a (P) to moc pobierana ze źródła energii elektrycznej. Wentylatory spełniające powyższe wymagania muszą posiadać oznaczenie CE gwarantujące ich spełnienie. Wentylatory osiowe Ziehl-Abegg przedstawione w tabelach poniżej, spełniają wymagania dotyczące efektywności energetycznej silników elektrycznych i sprawności wentylatorów w zakresie etapu obowiązującego od roku. Istotnym parametrem wentylatorów jest także poziom ciśnienia akustycznego, czyli inaczej hałas wytwarzany przez pracujacy wentylator, wyrażony w decybelach. Należy zwrócić uwagę, porównując wentylatory, że dwukrotny wzrost poziomu natężenia hałasu spowoduje wzrost głośności o 3 decybele. Jeżeli poziom natężenia hałasu wzrośnie 10 razy to głośność wyrażona w skali logarytmicznej wzrośnie o 10 decybeli. W wentylatorach serii FF zastosowano nowy kształt łopatek wentylatora i jego krawędzi wzorem było skrzydło sowy - w celu zmniejszenia natężenia hałasu i poprawy własności aerodynamicznych wentylatorów. Wentylatory Ziehl-Abegg wykonane są jako odlewy ze stopu aluminium i są wyważane statycznie oraz dynamicznie. Znajdują zastosowanie w systemach wentylacji mechanicznej obiektów inwentarskich montowane są w ścianach hal lub kominach wentylacyjnych. Poniżej wentylator w obudowie ( siatka zabezpieczająca w komplecie) oraz wentylator kominowy. Oznacza to, że różnica w zużyciu energii elektrycznej dla 4 biegunowego silnika 1,1 kw w klasie IE2 w stosunku do takiego silnika w klasie IE1 wyniesie 346 kwh ( przy średniej cenie energii elektrycznej z roku 2014 w taryfie G11, dla stałej ceny w ciągu doby - 0,56 PLN brutto za 1kWh i założeniu pracy przez godzin w roku ). Różnica kosztu prądu wynosi około 193 PLN brutto w ciągu roku. Oznacza to że należy przyjrzeć się posiadanym urządzeniom i rozważyć ich dalszy koszt eksploatacji w aspekcie wymiany na nowe. W Rozporządzeniu Komisji UE 327/2011 określono wymogi dotyczące sprawności energetycznej wentylatorów. Wentylatory osiowe sprzedawane przez zaliczane są do kategorii A (konfiguracja z wolnym wlotem i wylotem z wentylatora przy pomiarach).

3 Charakterystyki wybranych wentylatorów ściennych ZIEHL-ABEGG Charakterystyki wybranych wentylatorów kominowych ZIEHL ABEGG Wentylatory kominowe Moc Obroty Wydatek Poziom ciśnienia akustycznego Współczynnik Sprawności Wentylatory ścienne Moc Obroty Wydatek Poziom ciśnienia akustycznego Współczynnik Sprawności Model P1 [kw] n [obr/min] p=0 Pa p= 30 Pa L pa [db(a)] N [%] FC035-4ET.2C.A7 0, ,9 Model P1 [kw] n [obr/min] p=0 Pa p= 30 Pa L pa [db(a)] N [%] FC040-4ET.4C.A7 0, ,6 FC045-4ET.4F.A7 0, ,1 FC035-4EQ.2C.A7 0, ,9 FC040-4EQ.4C.A7 0, ,6 1 x 230V FC050-4ET.4I.A7 0, ,6 FF063-6ET.4I.A5R2 0, ,3 FF080-6ET.6F.A3P1 0, FC045-4EQ.4F.A7 0, ,1 FF091-6ET.6F.A3P2 0, ,4 1 x 230V FC050-4EQ.41.A7 0, ,6 FF063-6EQ.4I.A5R2 0, ,3 FF091-6EQ.6F.A3P2 [z siatką] FF091-6EQ.6F.A3P2 [bez siatki] 0, ,4 0, ,4 3 x 400 V FC050-4DT.4F.A7 0, FF063-6DT.4I.A5R2 0, ,2 FC080-6DT.6K.A7 1, ,4 FF091-6DT.6F.A3P2 0, ,9 FC050-4DQ.4F.A7 0, FF063-6DQ.4I.A5R2 0, ,2 3 x 400 V FC080-6DQ.6K.A7 1, ,4 FF091-6DQ.6F.A3P2 [z siatką] FF091-6DQ.6F.A3P2 [bez siatki] 0, ,9 0, ,9

4 Mieszalnik tubowy INDOOR z dwoma wersjami obudowy : tuba ze stali nierdzewnej lub tuba z czarnego PP. Przetwornice są sterowane sygnałem 0 10 V ze sterowników np.: serii SMART, AC 2000 PLUS, AC G oraz PLATINUM. Obciążalność dla jednej fazy zależności od wersji ; 4 Ampery, 6 Amperów lub 10 Amperów dla urzadzeń jednofazowych oraz dla przetwornic trójfazowych FXDM : 5 Amperów, 8 Amperów, 10 A, 14 Amperów oraz następne wersje do 50 Amperów. Falownik jednofazowy FXET ZIEHL - ABEGG W tych mieszalnikach tubowych INDOOR są montowane wentylatory kominowe Ziehl Abegg; - FC050-4EQ.41.A7 o wydajności m3/godz. w tubowych mieszalnikach powietrza o średnicy 500 mm z tubami ze stali nierdzewnej lub w wersji z tubami z tworzywa PP, do podwieszania pod sufitem hali, Falownik trójfazowy FXDM - FF063-6EQ.4I.A5R2 o wydajności m3/godz. w tubowych mieszalnikach powietrza o średnicy 630 mm z tubami ze stali nierdzewnej lub w wersji z tubami z tworzywa PP, do podwieszania pod sufitem hali. Sterowanie wydajnością wentylatorów zmienno-obrotowych. Aby efektywnie sterować wydajnością wentylatorów zmienno-obrotowych coraz częściej stosujemy przetwornice częstotliwości. Jest to system bardziej efektywny niż system sterowania tylko napięciem. Dotychczasowy problem z zakółceniami sieci energetycznej spowodowanymi pracą systemów napięciowej regulacji mocy rozwiązała firma ZIEHL-ABEGG w serii falowników FSET, FTET oraz FXET dla silników jednofazowych oraz serii FXDM dla silników trójfazowych. Falowniki przetwornice częstotliwości są zaprojektowane do bezstopniowej regulacji wentylatorów bez wytwarzania dodatkowych zakłóceń elektromagnetycznych ( elektromagnetyczny szum pracy silnika elektrycznego). Przetwornice te przetwarzają jednofazową sieć prądu przemiennego na wejściu na jednofazowe wyjście ze zmiennym napięciem i częstotliwością ( lub trójfazową sieć pradu przemiennego na trójfazowe wyjście ze zmiennym napięciem i częstotliwością). W tych przetwornicach zastosowano zintegrowany i działający dla wszystkich zestyków filtr sinusoidalny ( faza do fazy i faza do przewodu ochronnego) co umożliwia regulowanie pracy wentylatorów ( obrotów a tym samym wydajności) podczas pracy równoległej, bez zagrożenia uszkodzenia silnika i zakłócania sieci energetycznej. Nie są potrzebne ekranowane przewody zasilające! Dodatkowo przetwornice są wyposażone w układ PFC ( Układ Kontroli Współczynnika Mocy ) i dlatego napięcie wyjściowe w znacznym stopniu nie jest uzależnione od napięcia w sieci. Według Ziehl-Abegg oszczędności wynikające z zastosowania falowników FSET, FTET oraz FXET - dla jednego wentylatora kominowego FC063-6 biegunów, moc 0,6 kw, prąd 2,7 ampera przy regulacji napięciowej obrotów silnika wentylatora ( przy założeniu pracy przez cały rok ze średnią wydajnością 50 % ) i szacowanym zużyciu energii elektrycznej kw dla sterowania napięciowego, przy zastosowaniu regulacji falownikiem wyniosą kwh. Przy sterowniu falownikiem przykładowy wentylator zużyje tylko kwh prądu. Przy cenie brutto 1 kwh w taryfie G11 równej 0,56 zł da to oszczędność rzędu 800 złotych rocznie. Należy oczywiście uwzględnić także różnicę kosztu regulatora napięciowego oraz falownika i istniejące warunki pracy, oznacza to jednak że w niedługiej perspektywie czasowej falownik przyniesie nam znaczące oszczędności.

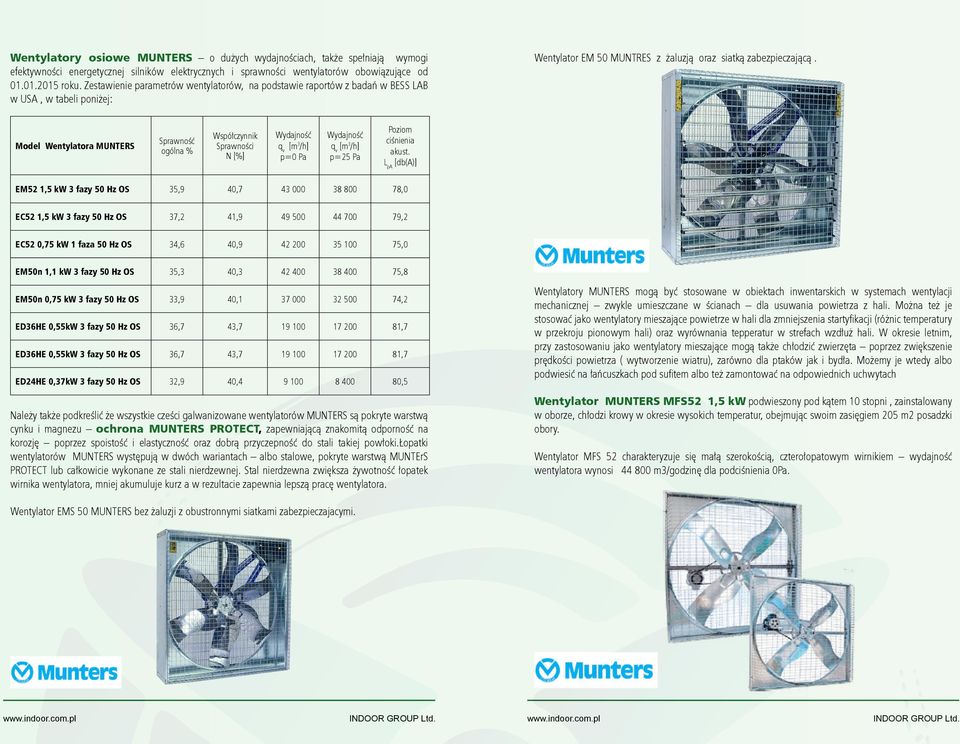

5 Wentylatory osiowe MUNTERS o dużych wydajnościach, także spełniają wymogi efektywności energetycznej silników elektrycznych i sprawności wentylatorów obowiązujące od roku. Zestawienie parametrów wentylatorów, na podstawie raportów z badań w BESS LAB w USA, w tabeli poniżej: Wentylator EM 50 MUNTRES z żaluzją oraz siatką zabezpieczającą. Model Wentylatora MUNTERS Sprawność ogólna % Współczynnik Sprawności N [%] Wydajność p=0 Pa Wydajność p=25 Pa Poziom ciśnienia akust. L pa [db(a)] EM52 1,5 kw 3 fazy 50 Hz OS 35,9 40, ,0 EC52 1,5 kw 3 fazy 50 Hz OS 37,2 41, ,2 EC52 0,75 kw 1 faza 50 Hz OS 34,6 40, ,0 EM50n 1,1 kw 3 fazy 50 Hz OS 35,3 40, ,8 EM50n 0,75 kw 3 fazy 50 Hz OS 33,9 40, ,2 ED36HE 0,55kW 3 fazy 50 Hz OS 36,7 43, ,7 ED36HE 0,55kW 3 fazy 50 Hz OS 36,7 43, ,7 ED24HE 0,37kW 3 fazy 50 Hz OS 32,9 40, ,5 Należy także podkreślić że wszystkie cześci galwanizowane wentylatorów MUNTERS są pokryte warstwą cynku i magnezu ochrona MUNTERS PROTECT, zapewniającą znakomitą odporność na korozję poprzez spoistość i elastyczność oraz dobrą przyczepność do stali takiej powłoki.łopatki wentylatorów MUNTERS występują w dwóch wariantach albo stalowe, pokryte warstwą MUNTErS PROTECT lub całkowicie wykonane ze stali nierdzewnej. Stal nierdzewna zwiększa żywotność łopatek wirnika wentylatora, mniej akumuluje kurz a w rezultacie zapewnia lepszą pracę wentylatora. Wentylatory MUNTERS mogą być stosowane w obiektach inwentarskich w systemach wentylacji mechanicznej zwykle umieszczane w ścianach dla usuwania powietrza z hali. Można też je stosować jako wentylatory mieszające powietrze w hali dla zmniejszenia startyfikacji (różnic temperatury w przekroju pionowym hali) oraz wyrównania tepperatur w strefach wzdłuż hali. W okresie letnim, przy zastosowaniu jako wentylatory mieszające mogą także chłodzić zwierzęta poprzez zwiększenie prędkości powietrza ( wytworzenie wiatru), zarówno dla ptaków jak i bydła. Możemy je wtedy albo podwiesić na łańcuszkach pod sufitem albo też zamontować na odpowiednich uchwytach Wentylator MUNTERS MFS52 1,5 kw podwieszony pod kątem 10 stopni, zainstalowany w oborze, chłodzi krowy w okresie wysokich temperatur, obejmując swoim zasięgiem 205 m2 posadzki obory. Wentylator MFS 52 charakteryzuje się małą szerokością, czterołopatowym wirnikiem wydajność wentylatora wynosi m3/godzinę dla podciśnienia 0Pa. Wentylator EMS 50 MUNTERS bez żaluzji z obustronnymi siatkami zabezpieczajacymi.

6 Przykład rozkładu prędkości powietrza w oborze dla wentylatora MUNTERS MFS 52 1,5 kw Rozkład strumieni powietrza dla wentylatora V-FloFan zainstalowanego pod sufitem hali Aby poznać więcej szczegółów oraz indywidualnie dobrać wentylatory i falowniki zapraszamy do kontaktu: Ciekawym rozwiązaniem są wentylatory mieszajace MULTIFAN, typu V-FloFan. Są to wentylatory montowane pdo sufitem hali i pełnią rolę mieszalników powietrza. Średnica wentylatora 40 cm, wydajność dla podcisnienia 0 Pa m3/godzinę ( dostępne silniki jedno i trójfazowe). Można też regulować obroty silnika dla zmiany strumienia mieszanego powietrza - elektronicznie napieciowo lub za pomocą inwertera. Kamień Duży 4e Iława tel sprzedaz@indoor.com.pl Zasięg mieszania na powierzchni posadzki okrąg o średnicy około 18m, odległość montażowa od sufitu minimum 0,5 m, wolna przestrzeń wokó wentylator okrąg o średnicy 4 metrów. Oznacza to ze dla hali o szerokości 18 m i długości 126 m potrzebujemy siedem wentylatorów mieszających V-FloFan, mieszających powietrza w pzrekroju pionowym hali. Zmniejszamy w ten sposób startyfikację temperatury, oszczędzając energię i dosuszajac ściółkę.
