1 Nazwa urządzenia: Pompa do krążenia pozaustrojowego z wymiennikiem ciepła i biopompą Opis urządzenia: Pompa do krążenia pozaustrojowego z wymiennikiem ciepła i biopompą Miejsce przeznaczenia: Blok operacyjny, Pododdział leczenia mukowiscydozy Lp. Parametry techniczne i funkcjonalne Wymagania I Parametry ogólne 1. Zasilanie V AC, 50 Hz, dopuszczalne zmiany napięcia zasilania +6%, -10% 2. Zasilanie awaryjne UPS gwarantujące pełne podtrzymanie pracy urządzenia w czasie nie krótszym niż 90 minut 3. Możliwość uruchomienia aparatu wyłącznie z zasilacza UPS przy braku zasilania sieciowego 4. Mobilna konsola na pięć jednostek z kołami jezdnymi blokowanymi podczas pracy 5. Budowa modułowa umożliwiająca wymianę pojedynczego elementu bez unieruchamiania całego aparatu 6. Współpraca z pompą centryfugalną 7. Zabezpieczenie przed zalaniem układów mechaniki i elektroniki II Jednogłowicowa pompa perystaltyczna 3 sztuki 1. Pompy wyposażone w system diagnostyczny testujący ich stan techniczny 2. Pompa wyposażona w zabezpieczenie przed przypadkowym wyłączeniem 3. Zakres prędkości obrotowych w zakresie nie mniejszym niż od 0 do 250 obrotów/minutę z rozdzielczością nastaw nie większą niż 1 obrót/minutę 4. Stabilność prędkości obrotowej nie mniejsza niż ± 0,5% wartości nastawionej; ± 1% wartości maksymalnej (250 obr./min.) 5. Zakres wartości przepływu w zakresie nie mniejszym niż 0 11,2 litra/minutę 6. Wyświetlanie procentowego udziału przepływu bieżącego do przepływu wyliczonego na podstawie współczynnika powierzchni ciała pacjenta (BSA) 7. Głowica obrotowa z możliwością, ustawienia kierunku wyjścia drenów, w zakresie nie mniejszym niż stopni 8. Możliwość zmiany kierunku obrotowego głowicy pompy z zabezpieczeniem przed przypadkowym przełączeniem 9. Ostrzegawcza sygnalizacja alarmowa zmiany domyślnego kierunku przepływu 10. Praca z drenami o średnicy 1/8, 3/16, 1/4, 5/16, 3/8, 1/2" 11. Możliwość skalibrowania pompy dla każdego powyższego rozmiaru 12. Praca z innymi rozmiarami drenów 13. Dotykowy panel sterowania pompą 14. Wyświetlanie na panelu każdej pompy informacji o hemodynamicznej kontroli jej pracy 15. Możliwość pracy wybranych jednostek w trybie Master-Slave 16. Możliwość okresowego zawieszenia zabezpieczeń 17. Zatrzaskowy system mocowania drenów w okładzinach kalibrujących

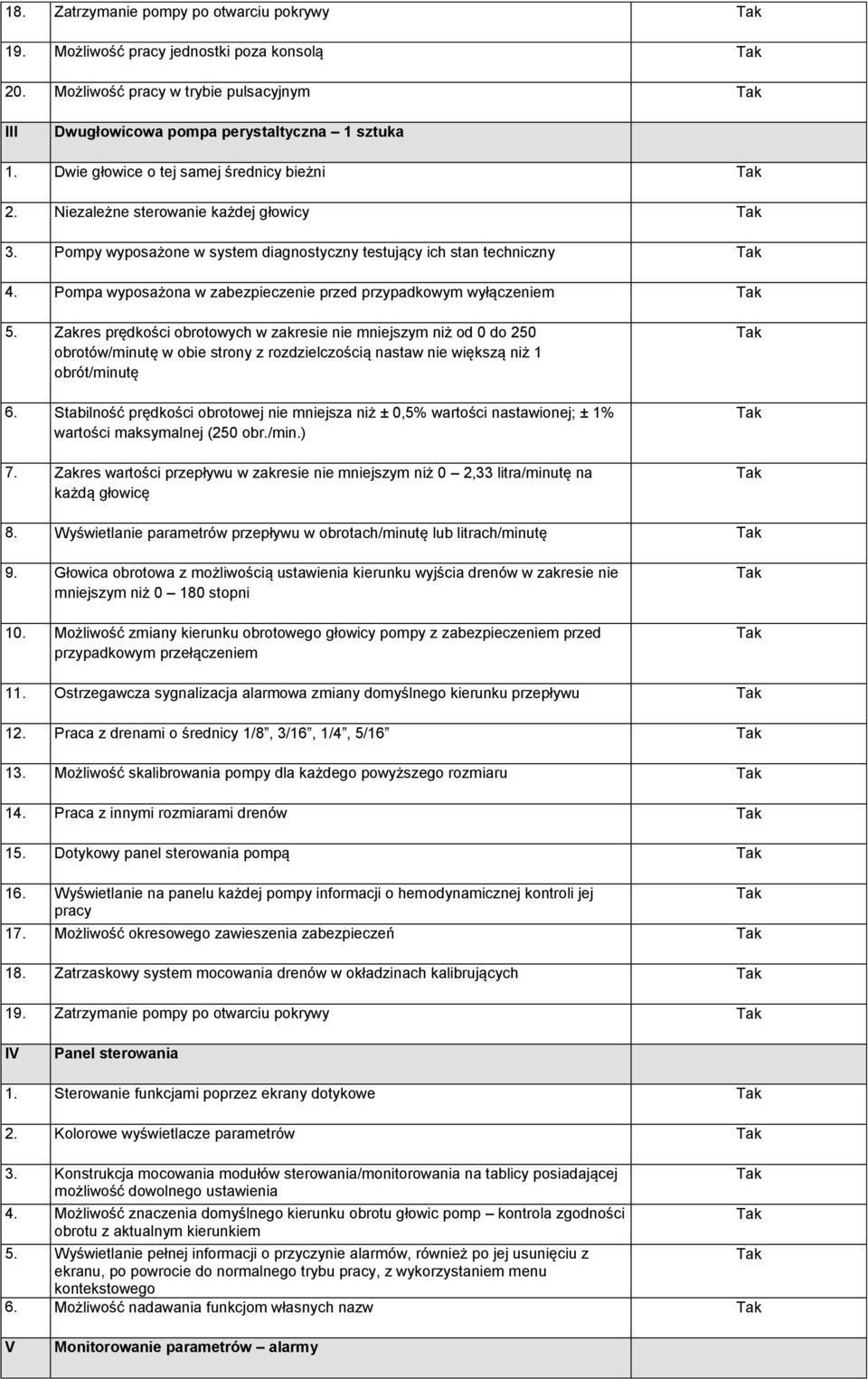

2 18. Zatrzymanie pompy po otwarciu pokrywy 19. Możliwość pracy jednostki poza konsolą 20. Możliwość pracy w trybie pulsacyjnym III Dwugłowicowa pompa perystaltyczna 1 sztuka 1. Dwie głowice o tej samej średnicy bieżni 2. Niezależne sterowanie każdej głowicy 3. Pompy wyposażone w system diagnostyczny testujący ich stan techniczny 4. Pompa wyposażona w zabezpieczenie przed przypadkowym wyłączeniem 5. Zakres prędkości obrotowych w zakresie nie mniejszym niż od 0 do 250 obrotów/minutę w obie strony z rozdzielczością nastaw nie większą niż 1 obrót/minutę 6. Stabilność prędkości obrotowej nie mniejsza niż ± 0,5% wartości nastawionej; ± 1% wartości maksymalnej (250 obr./min.) 7. Zakres wartości przepływu w zakresie nie mniejszym niż 0 2,33 litra/minutę na każdą głowicę 8. Wyświetlanie parametrów przepływu w obrotach/minutę lub litrach/minutę 9. Głowica obrotowa z możliwością ustawienia kierunku wyjścia drenów w zakresie nie mniejszym niż stopni 10. Możliwość zmiany kierunku obrotowego głowicy pompy z zabezpieczeniem przed przypadkowym przełączeniem 11. Ostrzegawcza sygnalizacja alarmowa zmiany domyślnego kierunku przepływu 12. Praca z drenami o średnicy 1/8, 3/16, 1/4, 5/ Możliwość skalibrowania pompy dla każdego powyższego rozmiaru 14. Praca z innymi rozmiarami drenów 15. Dotykowy panel sterowania pompą 16. Wyświetlanie na panelu każdej pompy informacji o hemodynamicznej kontroli jej pracy 17. Możliwość okresowego zawieszenia zabezpieczeń 18. Zatrzaskowy system mocowania drenów w okładzinach kalibrujących 19. Zatrzymanie pompy po otwarciu pokrywy IV Panel sterowania 1. Sterowanie funkcjami poprzez ekrany dotykowe 2. Kolorowe wyświetlacze parametrów 3. Konstrukcja mocowania modułów sterowania/monitorowania na tablicy posiadającej możliwość dowolnego ustawienia 4. Możliwość znaczenia domyślnego kierunku obrotu głowic pomp kontrola zgodności obrotu z aktualnym kierunkiem 5. Wyświetlanie pełnej informacji o przyczynie alarmów, również po jej usunięciu z ekranu, po powrocie do normalnego trybu pracy, z wykorzystaniem menu kontekstowego 6. Możliwość nadawania funkcjom własnych nazw V Monitorowanie parametrów alarmy

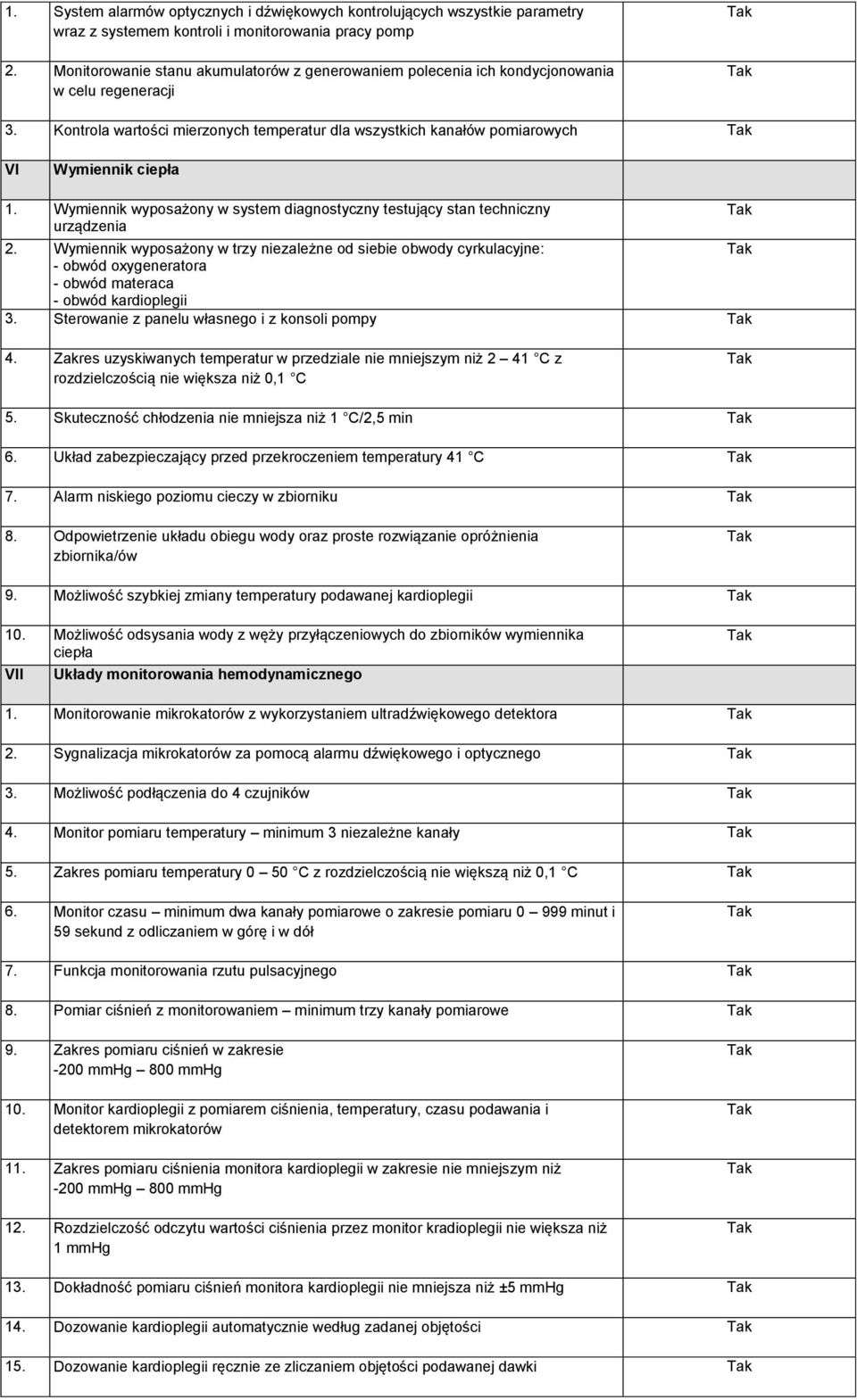

3 1. System alarmów optycznych i dźwiękowych kontrolujących wszystkie parametry wraz z systemem kontroli i monitorowania pracy pomp 2. Monitorowanie stanu akumulatorów z generowaniem polecenia ich kondycjonowania w celu regeneracji 3. Kontrola wartości mierzonych temperatur dla wszystkich kanałów pomiarowych VI Wymiennik ciepła 1. Wymiennik wyposażony w system diagnostyczny testujący stan techniczny urządzenia 2. Wymiennik wyposażony w trzy niezależne od siebie obwody cyrkulacyjne: - obwód oxygeneratora - obwód materaca - obwód kardioplegii 3. Sterowanie z panelu własnego i z konsoli pompy 4. Zakres uzyskiwanych temperatur w przedziale nie mniejszym niż 2 41 C z rozdzielczością nie większa niż 0,1 C 5. Skuteczność chłodzenia nie mniejsza niż 1 C/2,5 min 6. Układ zabezpieczający przed przekroczeniem temperatury 41 C 7. Alarm niskiego poziomu cieczy w zbiorniku 8. Odpowietrzenie układu obiegu wody oraz proste rozwiązanie opróżnienia zbiornika/ów 9. Możliwość szybkiej zmiany temperatury podawanej kardioplegii 10. Możliwość odsysania wody z węży przyłączeniowych do zbiorników wymiennika ciepła VII Układy monitorowania hemodynamicznego 1. Monitorowanie mikrokatorów z wykorzystaniem ultradźwiękowego detektora 2. Sygnalizacja mikrokatorów za pomocą alarmu dźwiękowego i optycznego 3. Możliwość podłączenia do 4 czujników 4. Monitor pomiaru temperatury minimum 3 niezależne kanały 5. Zakres pomiaru temperatury 0 50 C z rozdzielczością nie większą niż 0,1 C 6. Monitor czasu minimum dwa kanały pomiarowe o zakresie pomiaru minut i 59 sekund z odliczaniem w górę i w dół 7. Funkcja monitorowania rzutu pulsacyjnego 8. Pomiar ciśnień z monitorowaniem minimum trzy kanały pomiarowe 9. Zakres pomiaru ciśnień w zakresie -200 mmhg 800 mmhg 10. Monitor kardioplegii z pomiarem ciśnienia, temperatury, czasu podawania i detektorem mikrokatorów 11. Zakres pomiaru ciśnienia monitora kardioplegii w zakresie nie mniejszym niż -200 mmhg 800 mmhg 12. Rozdzielczość odczytu wartości ciśnienia przez monitor kradioplegii nie większa niż 1 mmhg 13. Dokładność pomiaru ciśnień monitora kardioplegii nie mniejsza niż ±5 mmhg 14. Dozowanie kardioplegii automatycznie według zadanej objętości 15. Dozowanie kardioplegii ręcznie ze zliczaniem objętości podawanej dawki

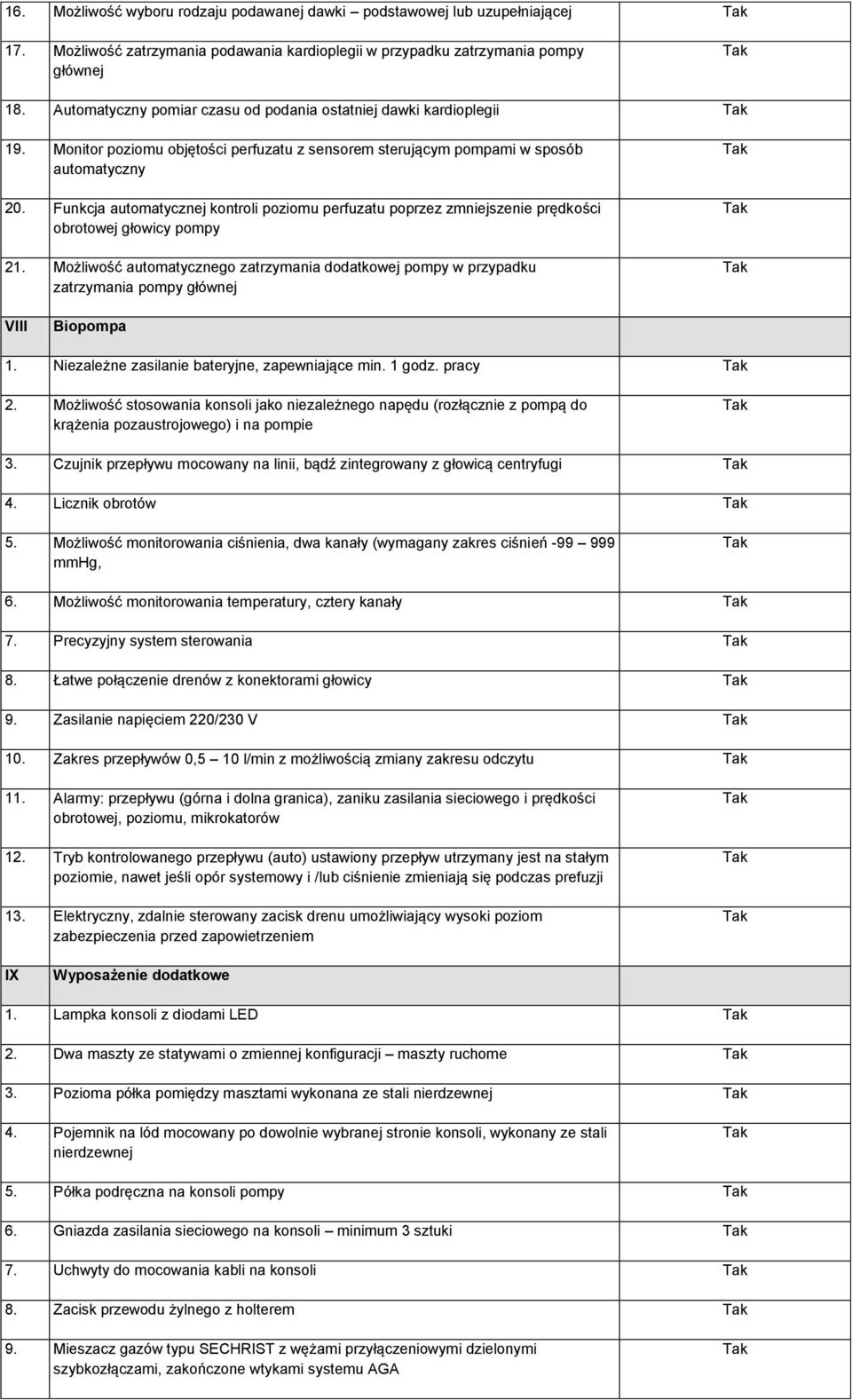

4 16. Możliwość wyboru rodzaju podawanej dawki podstawowej lub uzupełniającej 17. Możliwość zatrzymania podawania kardioplegii w przypadku zatrzymania pompy głównej 18. Automatyczny pomiar czasu od podania ostatniej dawki kardioplegii 19. Monitor poziomu objętości perfuzatu z sensorem sterującym pompami w sposób automatyczny 20. Funkcja automatycznej kontroli poziomu perfuzatu poprzez zmniejszenie prędkości obrotowej głowicy pompy 21. Możliwość automatycznego zatrzymania dodatkowej pompy w przypadku zatrzymania pompy głównej VIII Biopompa 1. Niezależne zasilanie bateryjne, zapewniające min. 1 godz. pracy 2. Możliwość stosowania konsoli jako niezależnego napędu (rozłącznie z pompą do krążenia pozaustrojowego) i na pompie 3. Czujnik przepływu mocowany na linii, bądź zintegrowany z głowicą centryfugi 4. Licznik obrotów 5. Możliwość monitorowania ciśnienia, dwa kanały (wymagany zakres ciśnień mmhg, 6. Możliwość monitorowania temperatury, cztery kanały 7. Precyzyjny system sterowania 8. Łatwe połączenie drenów z konektorami głowicy 9. Zasilanie napięciem 220/230 V 10. Zakres przepływów 0,5 10 l/min z możliwością zmiany zakresu odczytu 11. Alarmy: przepływu (górna i dolna granica), zaniku zasilania sieciowego i prędkości obrotowej, poziomu, mikrokatorów 12. Tryb kontrolowanego przepływu (auto) ustawiony przepływ utrzymany jest na stałym poziomie, nawet jeśli opór systemowy i /lub ciśnienie zmieniają się podczas prefuzji 13. Elektryczny, zdalnie sterowany zacisk drenu umożliwiający wysoki poziom zabezpieczenia przed zapowietrzeniem IX Wyposażenie dodatkowe 1. Lampka konsoli z diodami LED 2. Dwa maszty ze statywami o zmiennej konfiguracji maszty ruchome 3. Pozioma półka pomiędzy masztami wykonana ze stali nierdzewnej 4. Pojemnik na lód mocowany po dowolnie wybranej stronie konsoli, wykonany ze stali nierdzewnej 5. Półka podręczna na konsoli pompy 6. Gniazda zasilania sieciowego na konsoli minimum 3 sztuki 7. Uchwyty do mocowania kabli na konsoli 8. Zacisk przewodu żylnego z holterem 9. Mieszacz gazów typu SECHRIST z wężami przyłączeniowymi dzielonymi szybkozłączami, zakończone wtykami systemu AGA

5 10. Materac grzewczy na stół operacyjny z przyłączeniami 11. Przetworniki ciśnień minimum 4 sztuki z uchwytami mocującymi jednocześnie dwa do aparatu 12. Krzesło dla perfuzjonisty o regulowanym oparciu i wysokości siedzenia, na kółkach jezdnych, łatwe do czyszczenia zgodnie z wymaganiami dla sal operacyjnych
