INSTRUKCJA SERWISOWA SERVICE MANUAL

Transkrypt

1 Zelmer Market Sp. z o.o Rzeszów Sierpień 202 ul. Hoffmanowej 9 August 202 INSTRUKCJA SERWISOWA SERVICE MANUAL ODKURZACZ TYP VC002.0EK VACCUM CLEANER VC002.0EK Wydanie 3 / 3 rd Edition PARAMETRY TECHNICZNE TECHNICAL PARAMETERS Parametry Napięcie znamionowe / Nominal voltage Moc nominalna / Nominal power Klasa izolacji / Insulation class Zabezpieczenie sieci / Fuse VC002.0EK V~50 Hz 300W II max. 6 A

2 SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH ELECTRIC DIAGRAM Oznaczenia na rysunku: P Ster - płytka sterowania kpl. / control PCB M - agregat ssący / motor K - wyłącznik główny / switch Zw P - zwijacz przewodu / power cord rewinder - potencjometr obrotowy / potentiometer

3 RYSUNEK W ROZŁOŻENIU NA CZĘŚCI EXPLODED VIEW

4 WYKAZ CZĘŚCI ZAMIENNYCH / SPARE PARTS LIST Ref no. Nazwa części (PL) Nazwa części (ENG) Part name Nr fabryczny Serial number EAN Kolor / Color Ilość/ Qty Uwagi Comments PRZYCISK WŁĄCZNIKA ON/OFF BUTTON 0VC SZARY / GRAY 2 SPRĘŻYNA PRZYCISKU SPRING FOR BUTTON POKRYWA WYŁĄCZNIKA SWITCH BOARD 0VC PRZYCISK ZWIJACZA CORD REWIND BUTTON 0VC SZARY / GRAY POKRYWA TYLNA KPL. BACK COVER ASSEMBLY 0VC NIEBIESKI (PANTONE 639 C / PANTONE 60 C) / BACK COVER ASSEMBLY POKRYWA TYLNA VER.2 BLUE VER.2 0VC KPL. POKRYWA POTENCJOMETRU AMORTYZATOR TYLNY AGREGATU COVER FOR POTENTIOMETER 0VC BACK HOLDER FOR MOTOR 0VC WKŁADKA USTALAJĄCA MOTOR ADJUST RING MATA WYGŁUSZAJĄCA SPONGE FOR NOISE REDUCTION 0VC KOŁO TYLNE BIG WHEEL FILTR WYLOTOWY EXHAUST FILTER 0VC POKRYWA FILTRA WYLOTOWEGO KPL. NIEBIESKI (PANTONE 639 C / PANTONE 60 C) / BLUE EXHAUST GRILL ASSEMBLY 0VC SZARY / GRAY KOŁO PRZEDNIE KPL. SMALL WHEEL ASSY 0VC SZARY / GRAY KORPUS BASE BODY 0VC KORPUS VER. 2 BASE BODY VER.2 0VC SZARY / GRAY 6 SEALING OF SUCTION USZCZELKA GNIAZDA WĘŻA BASE USZCZELKA GNIAZDA WĘŻA SEALING OF SUCTION 0VC VER.2 BASE VER.2 7 GNIAZDO WĘŻA SUCTION BASE 0VC SZARY / GRAY 8 SPRĘŻYNA ZATRZASKU SPRING OF LOCK BLOCK 0VC FOR BAG 9 ZATRZASK WORKA LOCK BLOCK FOR DUST BAG SZARY / GRAY 20 FILTR WLOTOWY AIR INLET FILTER 0VC USZCZELKA POKRYWY SEALING OF DUST 0VC SZARY / GRAY 2 PRZED SERIA 02/, BEFORE SERIE 02/ ASSEMBLY: BACK COVER, SPEED REGULATION SLIDER PRZED SERIA 02/, BEFORE SERIE 02/ ASSEMBLY: BACK COVER, SPEED REGULATION SLIDER OD SERIA 02/, FROM SERIE 02/ ASSEMBLY: LOCK BLOCK OF EXHAUST GRILL, SPRING OF LOCK BLOCK, EXHAUST GRILL BEFORE SERIAL NO. 07/2 FROM SERIAL NO. 07/2 READY FOR SAFBAG BEFORE SERIAL NO. 07/2 FROM SERIAL NO. 07/2 READY FOR SAFBAG

5 PRZEDNIEJ CONTAINER 22 PŁYTKA STEROWNIA CONTROL PCB 0VC ZWIJACZ PRZEWODU KPL. CORD REWIND ASSY 0VC AMORTYZATOR PRZEDNI AGREGATU MOTOR SEALING AGREGAT MOTOR WKŁADKA USZCZELNIAJĄCA STOPPER POKRYWA PRZEDNIA KPL. FRONT COVER ASSEMBLY 0VC WYŁĄCZNIK VER. 2 ON/OFF SWITCH VER.2 0VC WYŁĄCZNIK ON/OFF SWITCH UCHWYT WORKA SAFBAG SAFBAG HOLDER 0VC NIEBIESKI (PANTONE 639 C / PANTONE 60 C) / BLUE POMARAŃCZOWY / ORANGE ASSEMBLY: CONTORL PCB, BOARD FOR POTENTIOMETER KCL23-6MP KCL23-2MP ASSEMBLY: FRONT COVER + DUST FULL INDICATOR ASSY + WINDOW + 2PCS SCREW ST3 8 DPE--M 7(7)A 250V T85 FROM SERIAL NO. 02/ KAN-8 0(8)A 250V T00 BEFORE SERIAL NO. 02/ FROM SERIAL NO. 07/2 READY FOR SAFBAG Uwaga:.Od serii 02/ zmieniono wyłączniki (28) oraz pokrywę tylną (5). W przypadku wymiany wyłącznika w starszych wersjach należy zastosować wyłącznik o symbolu: 60Z Od serii 07/2 zmieniono uszczelkę gniazda węża (6) korpus (5), dodano uchwyt worka safbag (29) Notice:.The switch (28) and the back cover (5) were changed from serial number 02/ (on rating label). Use the switch number for units with serial number before The sealing of suction base (6) and body (5) were changed from serial number 07/2, safbag holder (29) was added. 5

6 WYKAZ CZĘŚCI HANDLOWYCH COMMERCIAL PARTS LIST Ref no. Nazwa części Part name 00 WKRĘT ST X0 SCREW X0 0 WKRĘT ST X6 SCREW X6 02 WKRĘT ST 3X8 SCREW 3X8 Numer fabryczny / Commercial part część handlowa część handlowa część handlowa Ilość / Qty. 2 6

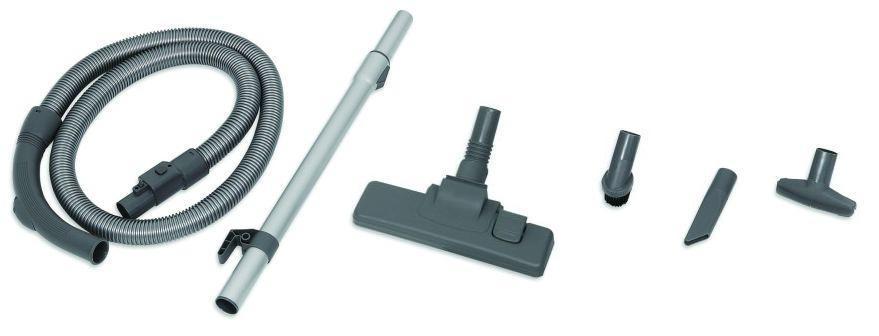

7 WYKAZ STANDARDOWEGO WYPOSAŻENIA ODKURZACZA / STANDARD ACCESSORIES Ref no. Nazwa części (PL) Nazwa części (ENG) Nr fabryczny Serial number EAN Kolor / color WĄŻ SSĄCY KPL. SUCTION HOSE HAK DO RURY TELESKOPOWEJ RURA TELESKOPOWA - ZESPÓŁ 0Z00 HOOK METAL TELESCOPIC TUBE RURA SSĄCA TELESCOPIC SUCTION TELESKOPOWA TUBE SSAWKO-SZCZOTKA Z 0Z00 SUCTION BRUSH ŁĄCZ.ZELMER SSAWKO-SZCZOTKA Z COMBINATION BRUSH RUCHOMĄ LISTWĄ 5 SZCZOTKA MAŁA KPL. SMALL BRUSH SSAWKA SZCZELINOWA CREVICE NOZZLE SSAWKA MAŁA KPL. SMALL SUCTION NOZZLE Ilość/ Qty Uwagi Comments Hak w zestawie / Including the hook 7

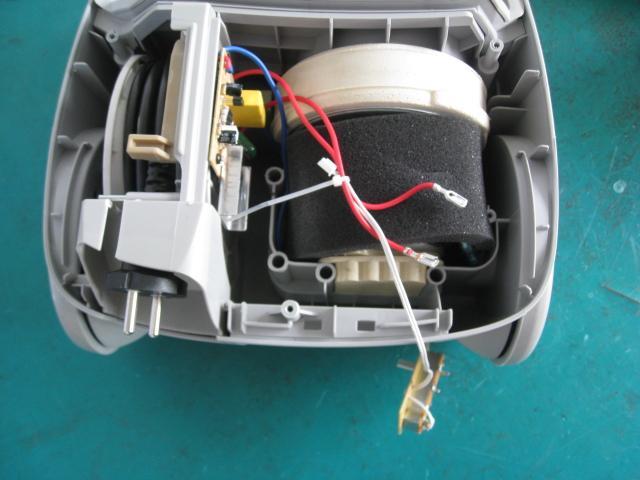

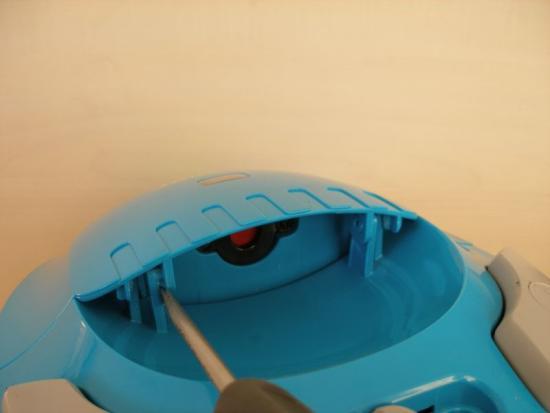

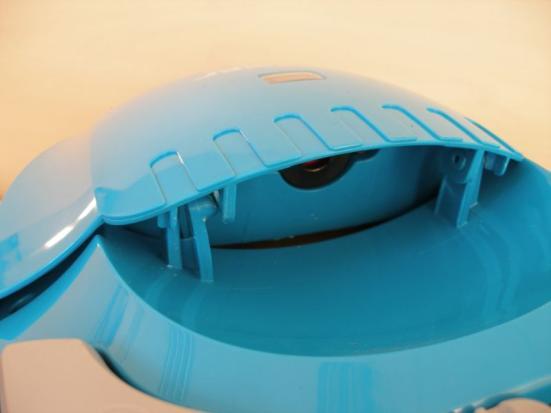

8 . DEMONTAŻ ODKURZACZA TYP VC002.0EK. Przed przystąpieniem do pracy należy dokładnie zapoznać się z treścią niniejszej Instrukcji serwisowej oraz Instrukcji użytkowania wyrobu. Napraw powinien dokonywać tylko odpowiednio przeszkolony pracownik serwisu. Wszelkich napraw należy dokonywać po odłączeniu urządzenia od sieci. Demontaż należy przeprowadzić na stole pokrytym czystym filcem lub innym miękkim materiałem, by nie porysować części wykonanych z tworzywa:. Zdjąć pokrywę filtra wylotowego kpl. (3) i wyjąć filtr wylotowy (2). 2. Demontaż pokrywy przedniej kpl. (27) możliwy jest poprzez zwolnienie zaczepu jednego z zaczepów (Rys. ), otwarciu pokrywy i zwolnieniu drugiego zaczepu (Rys. 2). Rys. Rys.2 3. Podważyć przycisk włączniku (). Wyjąć przycisk z pokrywy tylnej kpl. (5). Odkręcić cztery wkręty (0).Unieść ostrożnie pokrywę do góry. Odłączyć konektory przycisku wyłącznika (28). Odkręcić dwa wkręty (00) mocujące pokrywę potencjometru (7) do pokrywy tylnej. Odłączyć konektor płytki potencjometru (6).. Przycisk zwijacza przewodu () demontujemy odchylając wkrętakiem płaskim cztery zatrzaski od spodu pokrywy tylnej kpl. (5). Wyjąć sprężynę przycisku (2). 5. Zatrzask worka (9) demontujemy poprzez rozchylenie zawiasów w kierunku od osi wzdłużnej odkurzacza. Wyjąć sprężynę zatrzasku worka papierowego (8). 6. Gniazdo węża (7) demontowane jest poprzez odchylenie jednocześnie dwóch zatrzasków w kierunku przeciwnym do korpusu dolnego odkurzacza, a następnie pociągnięciu dłonią do góry (Rys. 3). Wyjąć uszczelkę gniazda węża (6) oraz uszczelkę pokrywy przedniej (2). Rys Agregat (25) wyjąć z korpusu unosząc go pionowo do góry. Wypiąć konektory dwóch przewodów dopro- 8

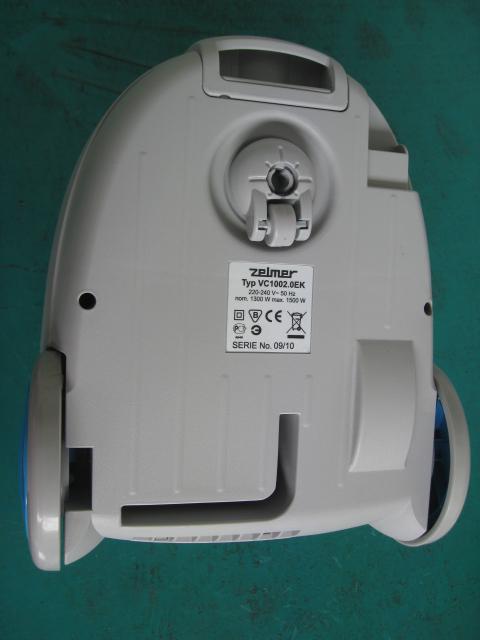

9 wadzających napięcie do uzwojeń agregatu. Zdjąć z obudowy agregatu amortyzator przednie agregatu (2), wkładki ustalającej (9) oraz amortyzator tylny agregatu (8). 8. Odkręcić dwa wkręty (02) mocujące płytkę sterownia (22) do zwijacza kpl. (23). Wypiąć konektor (wciskając cienkim wkrętakiem płaskim języczek konektora) przewodu podłączonego do zwijacza kpl. 9. Unieść zwijacz kpl. (23). do góry wyjmując go z korpusu (5). 0. Filtr wlotowy (20) wysuwany jest do góry z kieszeni korpusu.. Zdemontować koła tylne () odginając zaczepy koła. 2. Zdjąć koło przednie kompletne () odginając dwa zaczepy mocujące w korpusie. 2. MONTAŻ ODKURZACZA TYP VC002.0EK Montaż odkurzaczy przebiega zasadniczo w odwrotnej kolejności niż demontaż, należy jednak zwrócić szczególną uwagę na prawidłowe wykonanie niektórych czynności:. Montując obudowę agregatu ssącego należy zwrócić uwagę na: - prawidłowe zamocowanie agregatu ssącego, - prawidłowe przyleganie amortyzatorów korpusu kpl., - prawidłowe przeprowadzenie przewodów przez wgłębienie w obudowie. 2. Połączenia elektryczne należy wykonać ściśle wg schematu połączeń elektrycznych. Przewody elektryczne należy prowadzić tak, aby nie stykały się z ruchomymi częściami zwijacza i ostrymi krawędziami (Rys. ). Rys. 3. Wszystkie elementy i podzespoły powinny być montowane bez użycia nadmiernej siły.. Należy właściwie umiejscowić wkładki uszczelniające (6) w pokrywie tylnej kpl. 5. W razie stwierdzenia nadmiernego zabrudzenia filtru wlotowego lub wylotowego należy na koszt klienta wymienić go na nowy, a w przypadku worka płóciennego oczyścić go, zgodnie z zaleceniami Instrukcji użytkowania. 3. WYKAZ NARZĘDZI I PRZYRZĄDÓW POMIAROWYCH Komplet wkrętaków Lutownica elektryczna Kleszcze do obnażania przewodów Woltomierz kl.,5 zakres 0-300V Watomierz kl.,5 zakres 00/200/300V, 5/0A Amperomierz kl.,5 zakres 5/0A Autotransformator. UWAGI. Agregat ssący jest nierozbieralny. W przypadku uszkodzenia wymienić na nowy. 2. Nagrzewanie się agregatu ssącego przy długim użytkowaniu jest zjawiskiem normalnym. 3. Zakład nie prowadzi indywidualnej wysyłki części.. Zakład zastrzega sobie prawo do zmian kształtu części mających na celu poprawę jakości i funkcjonalności wyrobu. 9
