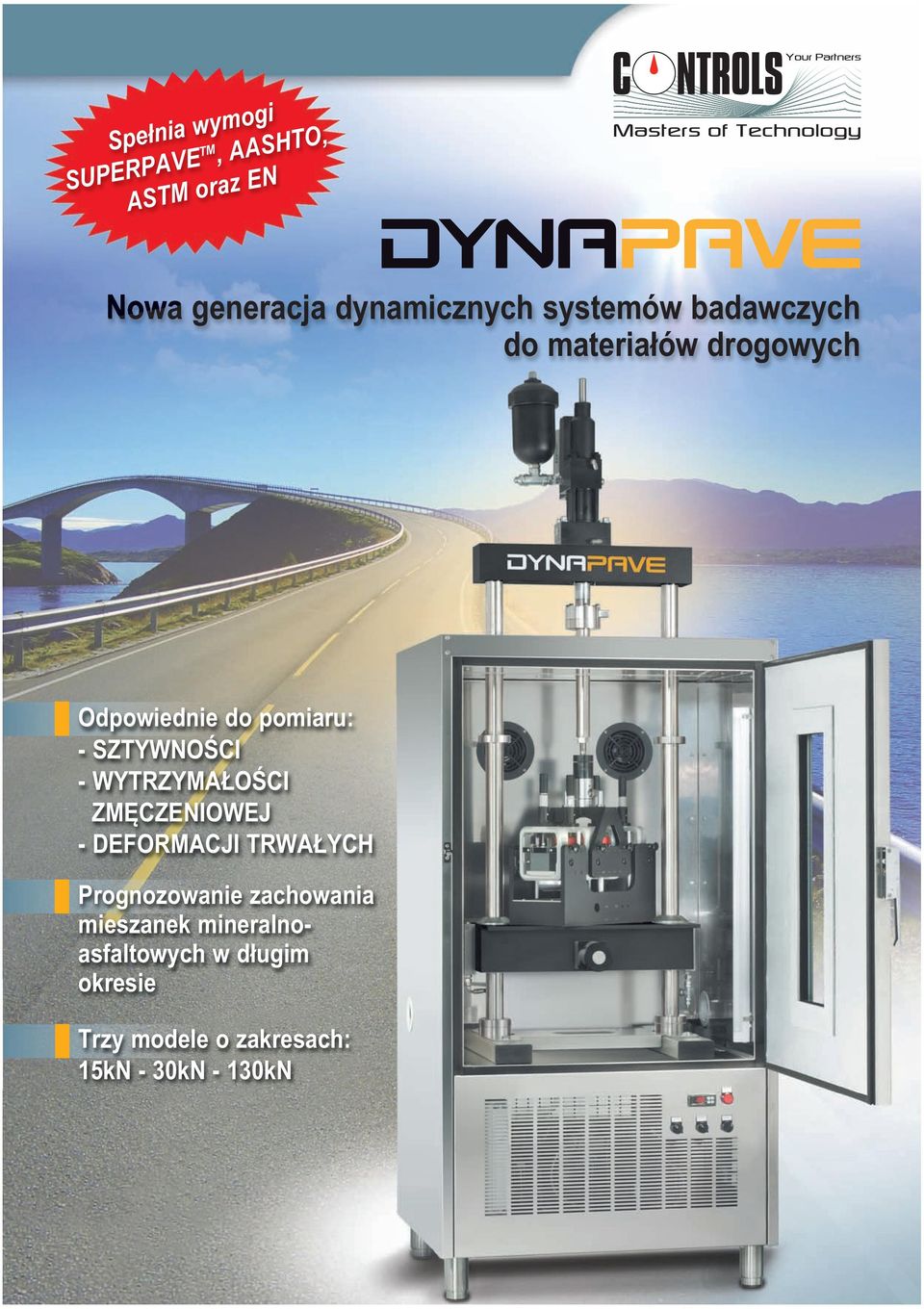

1 Spełnia wymogi SUPERPAVE TM, AASHTO, ASTM oraz EN Nowa generacja dynamicznych systemów badawczych do materiałów drogowych Odpowiednie do pomiaru: - SZTYWNOŚCI - WYTRZYMAŁOŚCI ZMĘCZENIOWEJ - DEFORMACJI TRWAŁYCH Prognozowanie zachowania mieszanek mineralnoasfaltowych w długim okresie Trzy modele o zakresach: 15kN - 30kN - 130kN

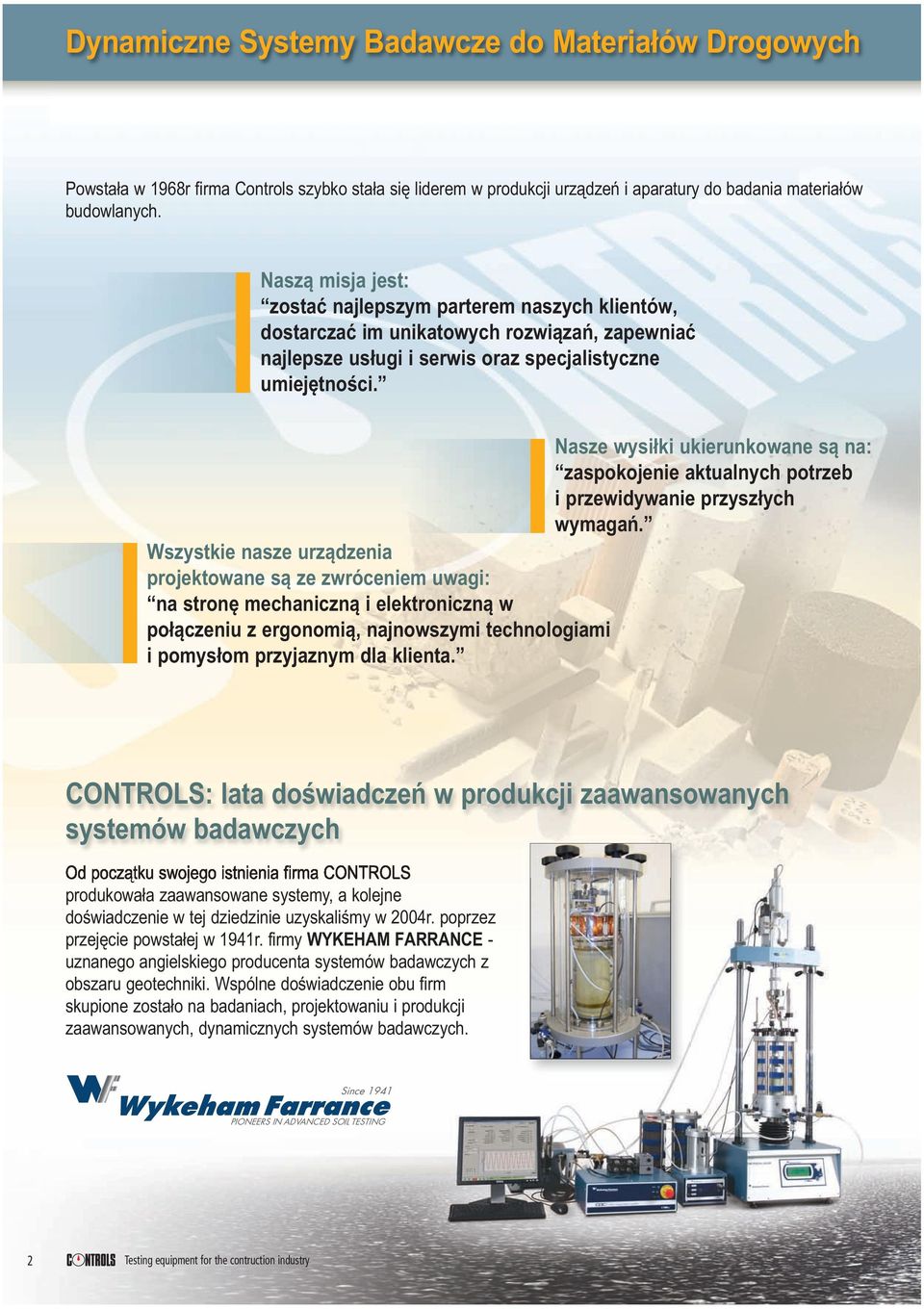

2 Dynamiczne Systemy Badawcze do Materiałów Drogowych Powstała w 1968r firma Controls szybko stała się liderem w produkcji urządzeń i aparatury do badania materiałów budowlanych. Naszą misja jest: zostać najlepszym parterem naszych klientów, dostarczać im unikatowych rozwiązań, zapewniać najlepsze usługi i serwis oraz specjalistyczne umiejętności. Nasze wysiłki ukierunkowane są na: zaspokojenie aktualnych potrzeb i przewidywanie przyszłych wymagań. Wszystkie nasze urządzenia projektowane są ze zwróceniem uwagi: na stronę mechaniczną i elektroniczną w połączeniu z ergonomią, najnowszymi technologiami i pomysłom przyjaznym dla klienta. CONTROLS: lata doświadczeń w produkcji zaawansowanych systemów badawczych Od początku swojego istnienia firma CONTROLS produkowała zaawansowane systemy, a kolejne doświadczenie w tej dziedzinie uzyskaliśmy w 2004r. poprzez przejęcie powstałej w 1941r. firmy WYKEHAM FARRANCE - uznanego angielskiego producenta systemów badawczych z obszaru geotechniki. Wspólne doświadczenie obu firm skupione zostało na badaniach, projektowaniu i produkcji zaawansowanych, dynamicznych systemów badawczych. Since 1941 PIONEERS IN ADVANCED SOIL TESTING 2 Testing equipment for the contruction industry

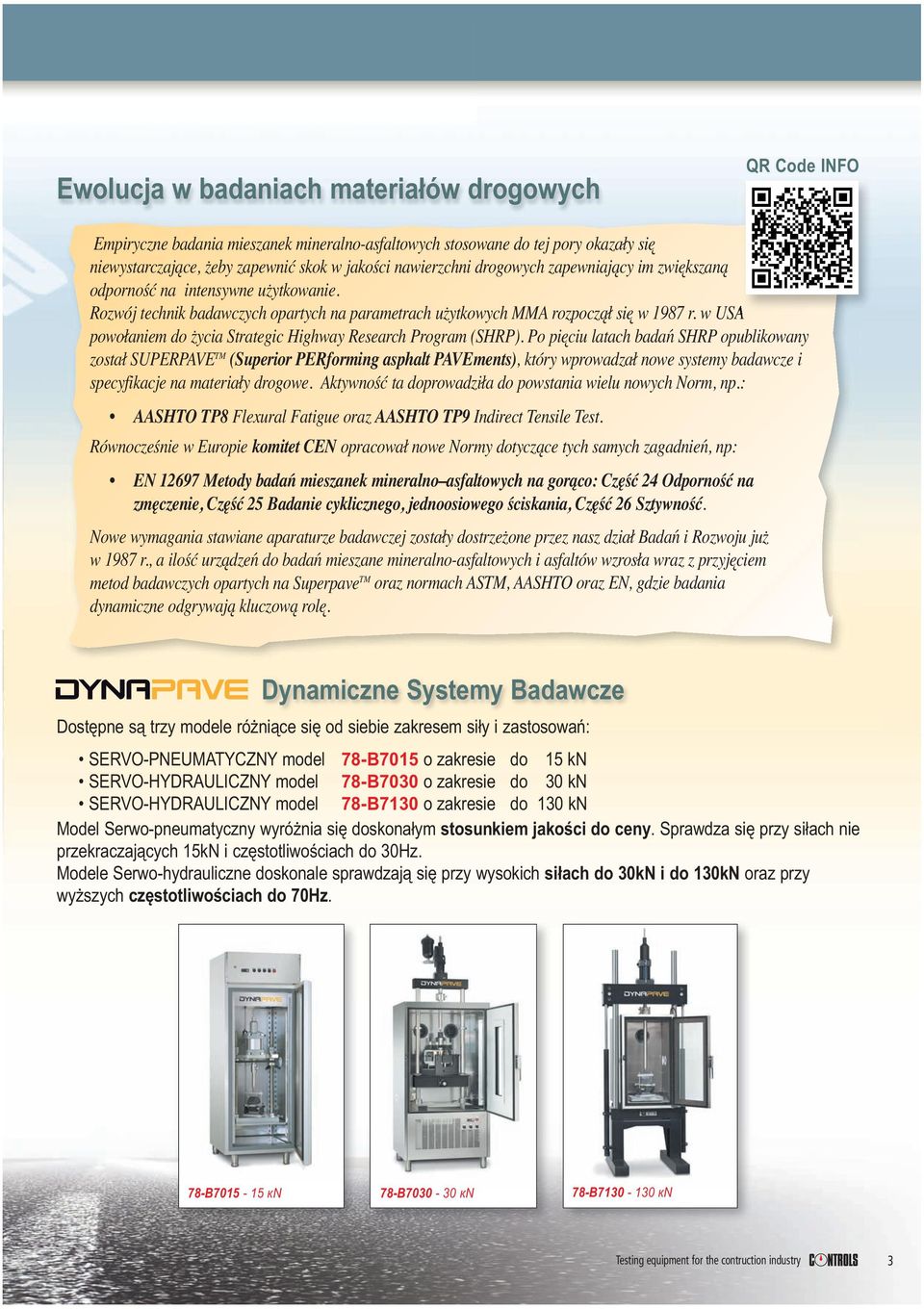

3 Ewolucja w badaniach materiałów drogowych QR Code INFO Empiryczne badania mieszanek mineralno-asfaltowych stosowane do tej pory okazały się niewystarczające, żeby zapewnić skok w jakości nawierzchni drogowych zapewniający im zwiększaną odporność na intensywne użytkowanie. Rozwój technik badawczych opartych na parametrach użytkowych MMA rozpoczął się w 1987 r. w USA powołaniem do życia Strategic Highway Research Program (SHRP). Po pięciu latach badań SHRP opublikowany został SUPERPAVE TM (Superior PERforming asphalt PAVEments), który wprowadzał nowe systemy badawcze i specyfikacje na materiały drogowe. Aktywność ta doprowadziła do powstania wielu nowych Norm, np.: AASHTO TP8 Flexural Fatigue oraz AASHTO TP9 Indirect Tensile Test. Równocześnie w Europie komitet CEN opracował nowe Normy dotyczące tych samych zagadnień, np: EN Metody badań mieszanek mineralno asfaltowych na gorąco: Część 24 Odporność na zmęczenie, Część 25 Badanie cyklicznego, jednoosiowego ściskania, Część 26 Sztywność. Nowe wymagania stawiane aparaturze badawczej zostały dostrzeżone przez nasz dział Badań i Rozwoju już w 1987 r., a ilość urządzeń do badań mieszane mineralno-asfaltowych i asfaltów wzrosła wraz z przyjęciem metod badawczych opartych na Superpave TM oraz normach ASTM, AASHTO oraz EN, gdzie badania dynamiczne odgrywają kluczową rolę. Dynamiczne Systemy Badawcze Dostępne są trzy modele różniące się od siebie zakresem siły i zastosowań: SERVO-PNEUMATYCZNY model 78-B7015 o zakresie do 15 kn SERVO-HYDRAULICZNY model 78-B7030 o zakresie do 30 kn SERVO-HYDRAULICZNY model 78-B7130 o zakresie do 130 kn Model Serwo-pneumatyczny wyróżnia się doskonałym stosunkiem jakości do ceny. Sprawdza się przy siłach nie przekraczających 15kN i częstotliwościach do 30Hz. Modele Serwo-hydrauliczne doskonale sprawdzają się przy wysokich siłach do 30kN i do 130kN oraz przy wyższych częstotliwościach do 70Hz. 78-B кn 78-B кn 78-B кn Testing equipment for the contruction industry 3

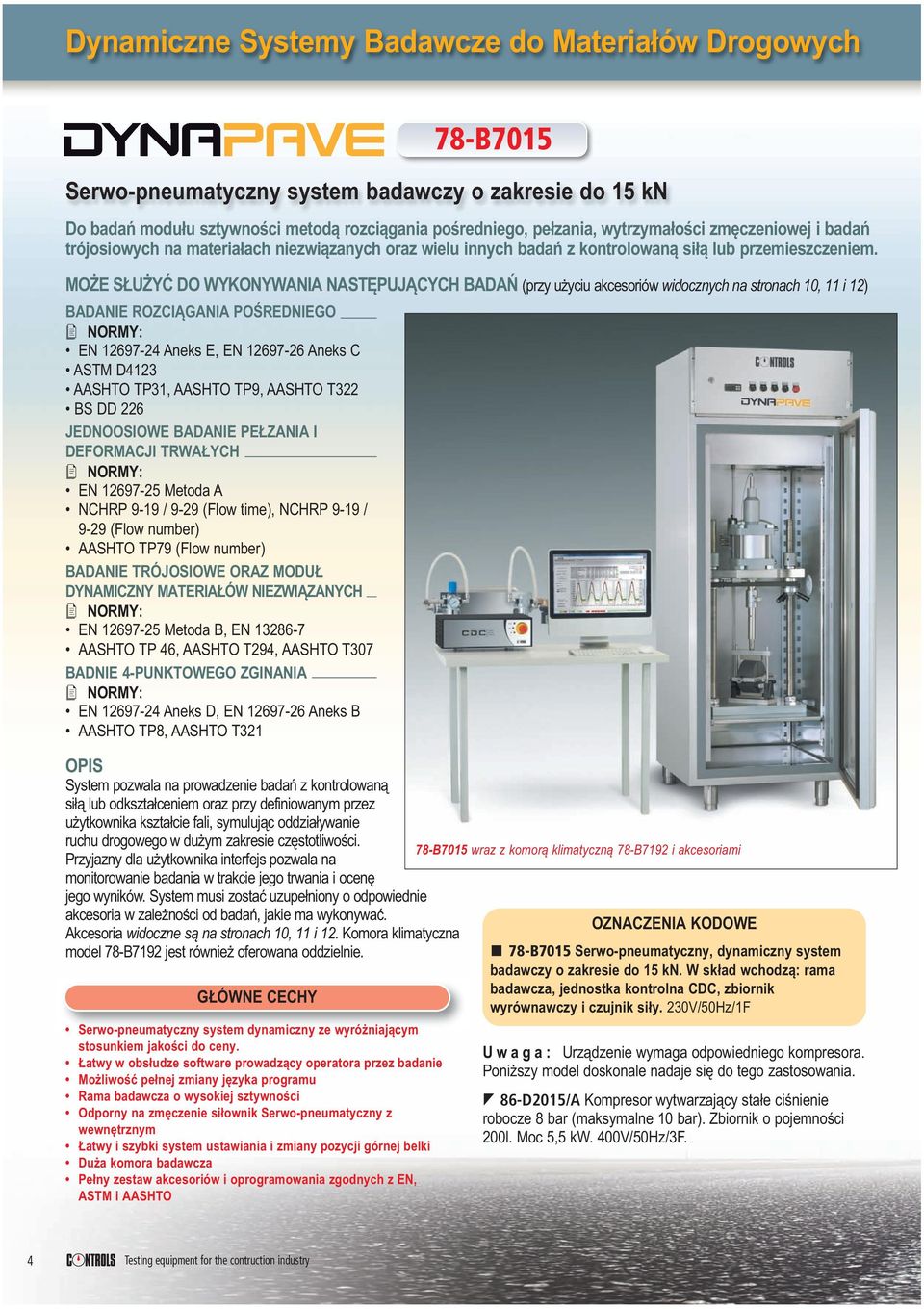

4 Dynamiczne Systemy Badawcze do Materiałów Drogowych Serwo-pneumatyczny system badawczy o zakresie do 15 kn Do badań modułu sztywności metodą rozciągania pośredniego, pełzania, wytrzymałości zmęczeniowej i badań trójosiowych na materiałach niezwiązanych oraz wielu innych badań z kontrolowaną siłą lub przemieszczeniem. System pozwala na prowadzenie badań z kontrolowaną siłą lub odkształceniem oraz przy definiowanym przez użytkownika kształcie fali, symulując oddziaływanie ruchu drogowego w dużym zakresie częstotliwości. Przyjazny dla użytkownika interfejs pozwala na monitorowanie badania w trakcie jego trwania i ocenę jego wyników. System musi zostać uzupełniony o odpowiednie akcesoria w zależności od badań, jakie ma wykonywać. Akcesoria widoczne są na stronach 10, 11 i 12. Komora klimatyczna model 78-B7192 jest również oferowana oddzielnie. Serwo-pneumatyczny system dynamiczny ze wyróżniającym stosunkiem jakości do ceny. Łatwy w obsłudze software prowadzący operatora przez badanie Możliwość pełnej zmiany języka programu Rama badawcza o wysokiej sztywności Odporny na zmęczenie siłownik Serwo-pneumatyczny z wewnętrznym Łatwy i szybki system ustawiania i zmiany pozycji górnej belki Duża komora badawcza Pełny zestaw akcesoriów i oprogramowania zgodnych z EN, ASTM i AASHTO 78-B7015 MOŻE SŁUŻYĆ DO WYKONYWANIA NASTĘPUJĄCYCH BADAŃ (przy użyciu akcesoriów widocznych na stronach 10, 11 i 12) BADANIE ROZCIĄGANIA POŚREDNIEGO EN Aneks E, EN Aneks C ASTM D4123 AASHTO TP31, AASHTO TP9, AASHTO T322 BS DD 226 JEDNOOSIOWE BADANIE PEŁZANIA I DEFORMACJI TRWAŁYCH EN Metoda A NCHRP 9-19 / 9-29 (Flow time), NCHRP 9-19 / 9-29 (Flow number) AASHTO TP79 (Flow number) BADANIE TRÓJOSIOWE ORAZ MODUŁ DYNAMICZNY MATERIAŁÓW NIEZWIĄZANYCH EN Metoda B, EN AASHTO TP 46, AASHTO T294, AASHTO T307 BADNIE 4-PUNKTOWEGO ZGINANIA EN Aneks D, EN Aneks B AASHTO TP8, AASHTO T B7015 wraz z komorą klimatyczną 78-B7192 i akcesoriami OZNACZENIA KODOWE 78-B7015 Serwo-pneumatyczny, dynamiczny system badawczy o zakresie do 15 kn. W skład wchodzą: rama badawcza, jednostka kontrolna CDC, zbiornik wyrównawczy i czujnik siły. 230V/50Hz/1F Uwaga: Urządzenie wymaga odpowiedniego kompresora. Poniższy model doskonale nadaje się do tego zastosowania. 86-D2015/A Kompresor wytwarzający stałe ciśnienie robocze 8 bar (maksymalne 10 bar). Zbiornik o pojemności 200l. Moc 5,5 kw. 400V/50Hz/3F. 4 Testing equipment for the contruction industry

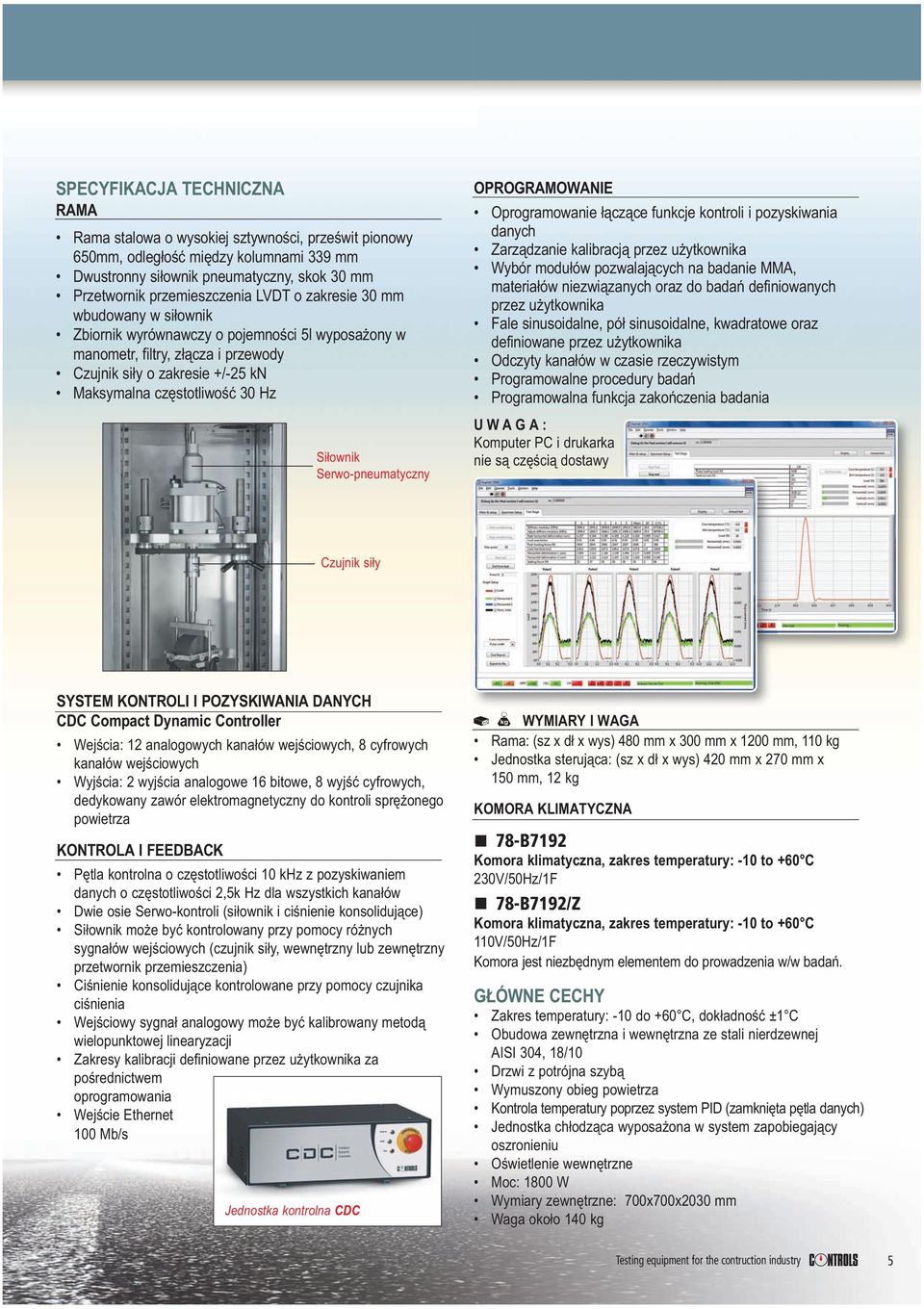

5 SPECYFIKACJA TECHNICZNA RAMA Rama stalowa o wysokiej sztywności, prześwit pionowy 650mm, odległość między kolumnami 339 mm Dwustronny siłownik pneumatyczny, skok 30 mm Przetwornik przemieszczenia LVDT o zakresie 30 mm wbudowany w siłownik Zbiornik wyrównawczy o pojemności 5l wyposażony w manometr, filtry, złącza i przewody Czujnik siły o zakresie +/-25 kn Maksymalna częstotliwość 30 Hz Siłownik Serwo-pneumatyczny OPROGRAMOWANIE Oprogramowanie łączące funkcje kontroli i pozyskiwania danych Zarządzanie kalibracją przez użytkownika Wybór modułów pozwalających na badanie MMA, materiałów niezwiązanych oraz do badań definiowanych przez użytkownika Fale sinusoidalne, pół sinusoidalne, kwadratowe oraz definiowane przez użytkownika Odczyty kanałów w czasie rzeczywistym Programowalne procedury badań Programowalna funkcja zakończenia badania UWAGA: Komputer PC i drukarka nie są częścią dostawy Czujnik siły SYSTEM KONTROLI I POZYSKIWANIA DANYCH CDC Compact Dynamic Controller Wejścia: 12 analogowych kanałów wejściowych, 8 cyfrowych kanałów wejściowych Wyjścia: 2 wyjścia analogowe 16 bitowe, 8 wyjść cyfrowych, dedykowany zawór elektromagnetyczny do kontroli sprężonego powietrza KONTROLA I FEEDBACK Pętla kontrolna o częstotliwości 10 khz z pozyskiwaniem danych o częstotliwości 2,5k Hz dla wszystkich kanałów Dwie osie Serwo-kontroli (siłownik i ciśnienie konsolidujące) Siłownik może być kontrolowany przy pomocy różnych sygnałów wejściowych (czujnik siły, wewnętrzny lub zewnętrzny przetwornik przemieszczenia) Ciśnienie konsolidujące kontrolowane przy pomocy czujnika ciśnienia Wejściowy sygnał analogowy może być kalibrowany metodą wielopunktowej linearyzacji Zakresy kalibracji definiowane przez użytkownika za pośrednictwem oprogramowania Wejście Ethernet 100 Mb/s Jednostka kontrolna CDC B A WYMIARY I WAGA Rama: (sz x dł x wys) 480 mm x 300 mm x 1200 mm, 110 kg Jednostka sterująca: (sz x dł x wys) 420 mm x 270 mm x 150 mm, 12 kg KOMORA KLIMATYCZNA 78-B7192 Komora klimatyczna, zakres temperatury: -10 to +60 C 230V/50Hz/1F 78-B7192/Z Komora klimatyczna, zakres temperatury: -10 to +60 C 110V/50Hz/1F Komora jest niezbędnym elementem do prowadzenia w/w badań. Zakres temperatury: -10 do +60 C, dokładność ±1 C Obudowa zewnętrzna i wewnętrzna ze stali nierdzewnej AISI 304, 18/10 Drzwi z potrójna szybą Wymuszony obieg powietrza Kontrola temperatury poprzez system PID (zamknięta pętla danych) Jednostka chłodząca wyposażona w system zapobiegający oszronieniu Oświetlenie wewnętrzne Moc: 1800 W Wymiary zewnętrzne: 700x700x2030 mm Waga około 140 kg Testing equipment for the contruction industry 5

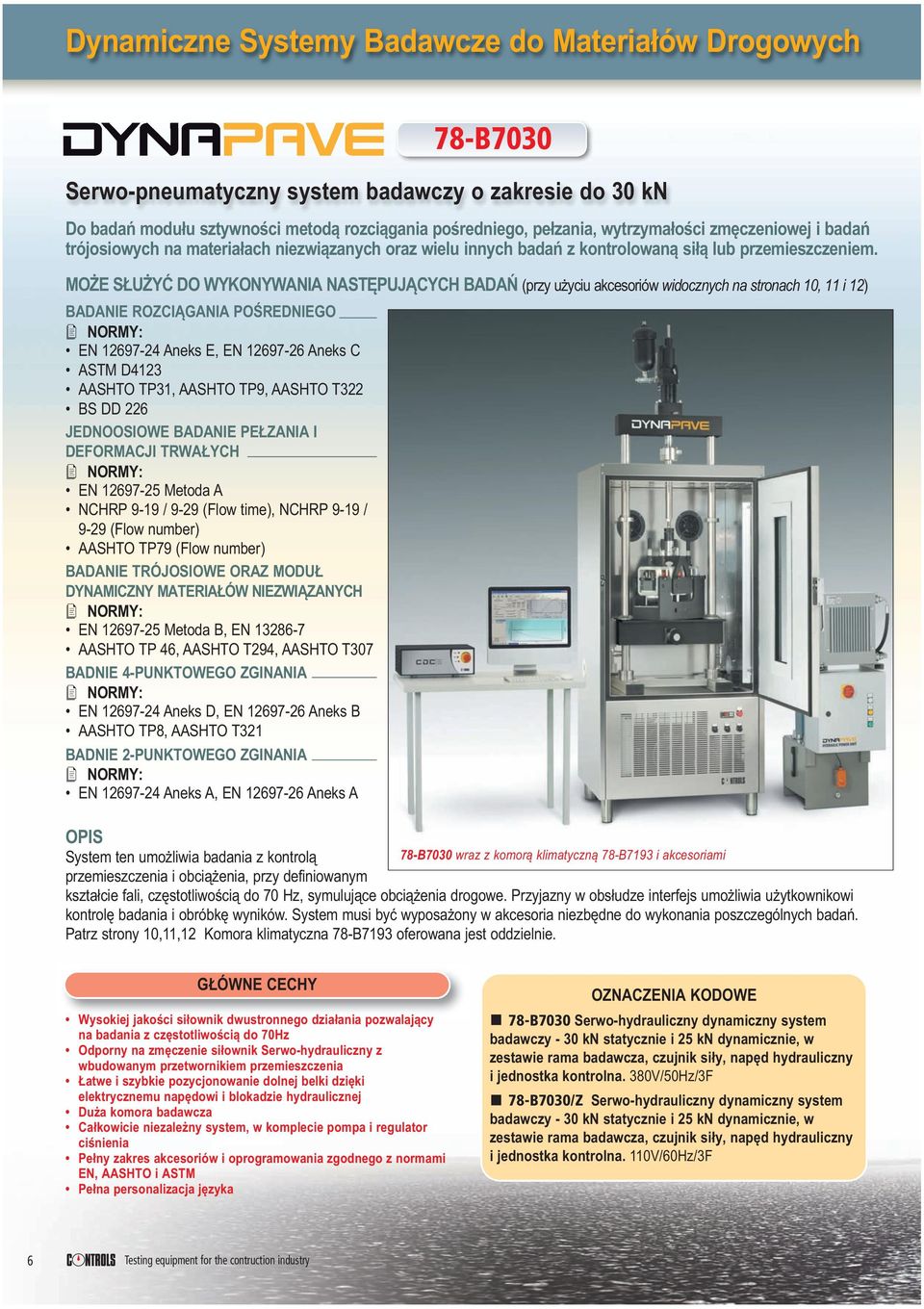

6 Dynamiczne Systemy Badawcze do Materiałów Drogowych 78-B7030 Serwo-pneumatyczny system badawczy o zakresie do 30 kn Do badań modułu sztywności metodą rozciągania pośredniego, pełzania, wytrzymałości zmęczeniowej i badań trójosiowych na materiałach niezwiązanych oraz wielu innych badań z kontrolowaną siłą lub przemieszczeniem. MOŻE SŁUŻYĆ DO WYKONYWANIA NASTĘPUJĄCYCH BADAŃ (przy użyciu akcesoriów widocznych na stronach 10, 11 i 12) BADANIE ROZCIĄGANIA POŚREDNIEGO EN Aneks E, EN Aneks C ASTM D4123 AASHTO TP31, AASHTO TP9, AASHTO T322 BS DD 226 JEDNOOSIOWE BADANIE PEŁZANIA I DEFORMACJI TRWAŁYCH EN Metoda A NCHRP 9-19 / 9-29 (Flow time), NCHRP 9-19 / 9-29 (Flow number) AASHTO TP79 (Flow number) BADANIE TRÓJOSIOWE ORAZ MODUŁ DYNAMICZNY MATERIAŁÓW NIEZWIĄZANYCH EN Metoda B, EN AASHTO TP 46, AASHTO T294, AASHTO T307 BADNIE 4-PUNKTOWEGO ZGINANIA EN Aneks D, EN Aneks B AASHTO TP8, AASHTO T321 BADNIE 2-PUNKTOWEGO ZGINANIA EN Aneks A, EN Aneks A System ten umożliwia badania z kontrolą 78-B7030 wraz z komorą klimatyczną 78-B7193 i akcesoriami przemieszczenia i obciążenia, przy definiowanym kształcie fali, częstotliwością do 70 Hz, symulujące obciążenia drogowe. Przyjazny w obsłudze interfejs umożliwia użytkownikowi kontrolę badania i obróbkę wyników. System musi być wyposażony w akcesoria niezbędne do wykonania poszczególnych badań. Patrz strony 10,11,12 Komora klimatyczna 78-B7193 oferowana jest oddzielnie. Wysokiej jakości siłownik dwustronnego działania pozwalający na badania z częstotliwością do 70Hz Odporny na zmęczenie siłownik Serwo-hydrauliczny z wbudowanym przetwornikiem przemieszczenia Łatwe i szybkie pozycjonowanie dolnej belki dzięki elektrycznemu napędowi i blokadzie hydraulicznej Duża komora badawcza Całkowicie niezależny system, w komplecie pompa i regulator ciśnienia Pełny zakres akcesoriów i oprogramowania zgodnego z normami EN, AASHTO i ASTM Pełna personalizacja języka OZNACZENIA KODOWE 78-B7030 Serwo-hydrauliczny dynamiczny system badawczy - 30 kn statycznie i 25 kn dynamicznie, w zestawie rama badawcza, czujnik siły, napęd hydrauliczny i jednostka kontrolna. 380V/50Hz/3F 78-B7030/Z Serwo-hydrauliczny dynamiczny system badawczy - 30 kn statycznie i 25 kn dynamicznie, w zestawie rama badawcza, czujnik siły, napęd hydrauliczny i jednostka kontrolna. 110V/60Hz/3F 6 Testing equipment for the contruction industry

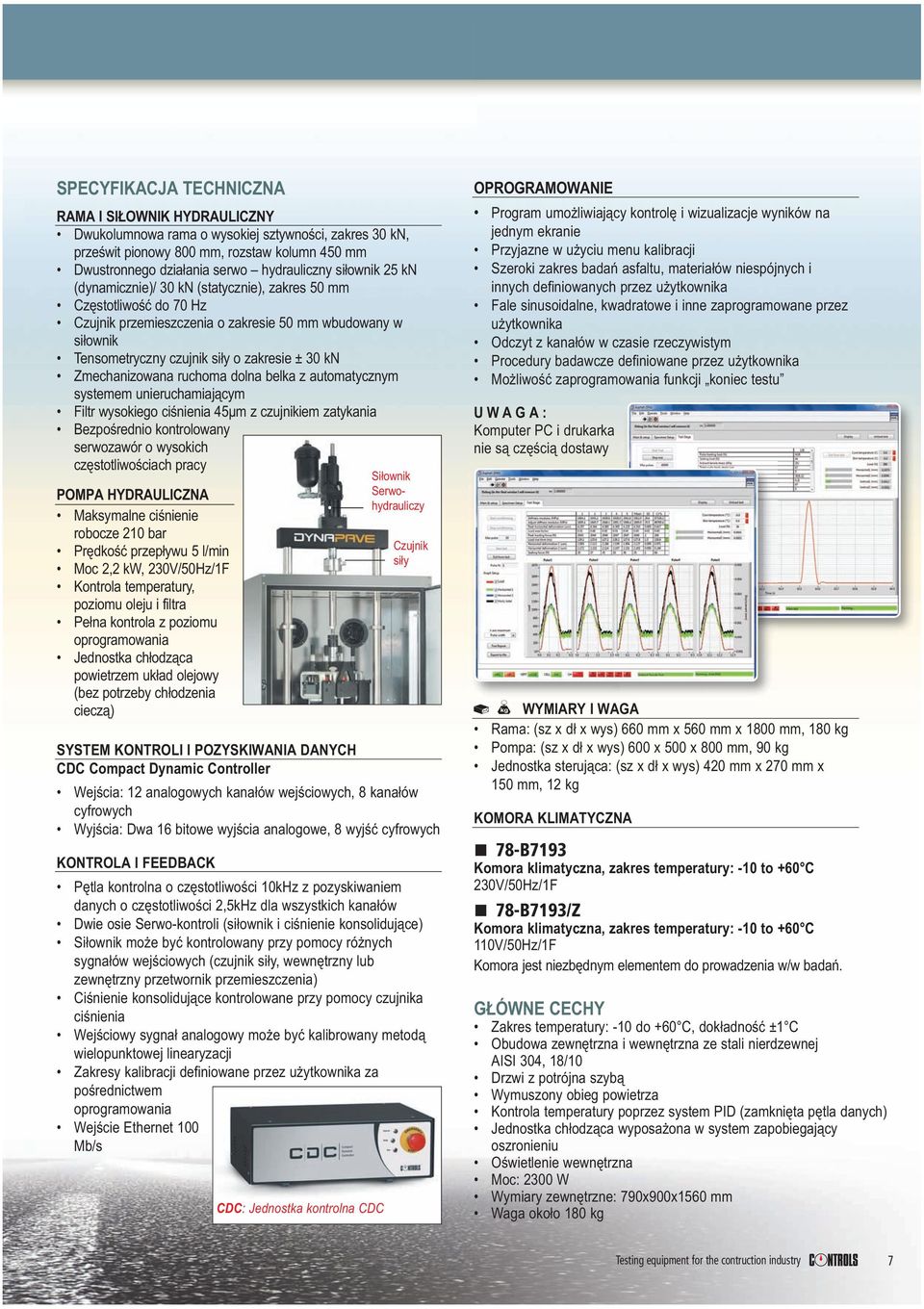

7 SPECYFIKACJA TECHNICZNA RAMA I SIŁOWNIK HYDRAULICZNY Dwukolumnowa rama o wysokiej sztywności, zakres 30 kn, prześwit pionowy 800 mm, rozstaw kolumn 450 mm Dwustronnego działania serwo hydrauliczny siłownik 25 kn (dynamicznie)/ 30 kn (statycznie), zakres 50 mm Częstotliwość do 70 Hz Czujnik przemieszczenia o zakresie 50 mm wbudowany w siłownik Tensometryczny czujnik siły o zakresie ± 30 kn Zmechanizowana ruchoma dolna belka z automatycznym systemem unieruchamiającym Filtr wysokiego ciśnienia 45μm z czujnikiem zatykania Bezpośrednio kontrolowany serwozawór o wysokich częstotliwościach pracy POMPA HYDRAULICZNA Maksymalne ciśnienie robocze 210 bar Prędkość przepływu 5 l/min Moc 2,2 kw, 230V/50Hz/1F Kontrola temperatury, poziomu oleju i filtra Pełna kontrola z poziomu oprogramowania Jednostka chłodząca powietrzem układ olejowy (bez potrzeby chłodzenia cieczą) SYSTEM KONTROLI I POZYSKIWANIA DANYCH CDC Compact Dynamic Controller Wejścia: 12 analogowych kanałów wejściowych, 8 kanałów cyfrowych Wyjścia: Dwa 16 bitowe wyjścia analogowe, 8 wyjść cyfrowych KONTROLA I FEEDBACK Pętla kontrolna o częstotliwości 10kHz z pozyskiwaniem danych o częstotliwości 2,5kHz dla wszystkich kanałów Dwie osie Serwo-kontroli (siłownik i ciśnienie konsolidujące) Siłownik może być kontrolowany przy pomocy różnych sygnałów wejściowych (czujnik siły, wewnętrzny lub zewnętrzny przetwornik przemieszczenia) Ciśnienie konsolidujące kontrolowane przy pomocy czujnika ciśnienia Wejściowy sygnał analogowy może być kalibrowany metodą wielopunktowej linearyzacji Zakresy kalibracji definiowane przez użytkownika za pośrednictwem oprogramowania Wejście Ethernet 100 Mb/s CDC: Jednostka kontrolna CDC Siłownik Serwohydrauliczy Czujnik siły OPROGRAMOWANIE Program umożliwiający kontrolę i wizualizacje wyników na jednym ekranie Przyjazne w użyciu menu kalibracji Szeroki zakres badań asfaltu, materiałów niespójnych i innych definiowanych przez użytkownika Fale sinusoidalne, kwadratowe i inne zaprogramowane przez użytkownika Odczyt z kanałów w czasie rzeczywistym Procedury badawcze definiowane przez użytkownika Możliwość zaprogramowania funkcji koniec testu UWAGA: Komputer PC i drukarka nie są częścią dostawy B A WYMIARY I WAGA Rama: (sz x dł x wys) 660 mm x 560 mm x 1800 mm, 180 kg Pompa: (sz x dł x wys) 600 x 500 x 800 mm, 90 kg Jednostka sterująca: (sz x dł x wys) 420 mm x 270 mm x 150 mm, 12 kg KOMORA KLIMATYCZNA 78-B7193 Komora klimatyczna, zakres temperatury: -10 to +60 C 230V/50Hz/1F 78-B7193/Z Komora klimatyczna, zakres temperatury: -10 to +60 C 110V/50Hz/1F Komora jest niezbędnym elementem do prowadzenia w/w badań. Zakres temperatury: -10 do +60 C, dokładność ±1 C Obudowa zewnętrzna i wewnętrzna ze stali nierdzewnej AISI 304, 18/10 Drzwi z potrójna szybą Wymuszony obieg powietrza Kontrola temperatury poprzez system PID (zamknięta pętla danych) Jednostka chłodząca wyposażona w system zapobiegający oszronieniu Oświetlenie wewnętrzna Moc: 2300 W Wymiary zewnętrzne: 790x900x1560 mm Waga około 180 kg Testing equipment for the contruction industry 7

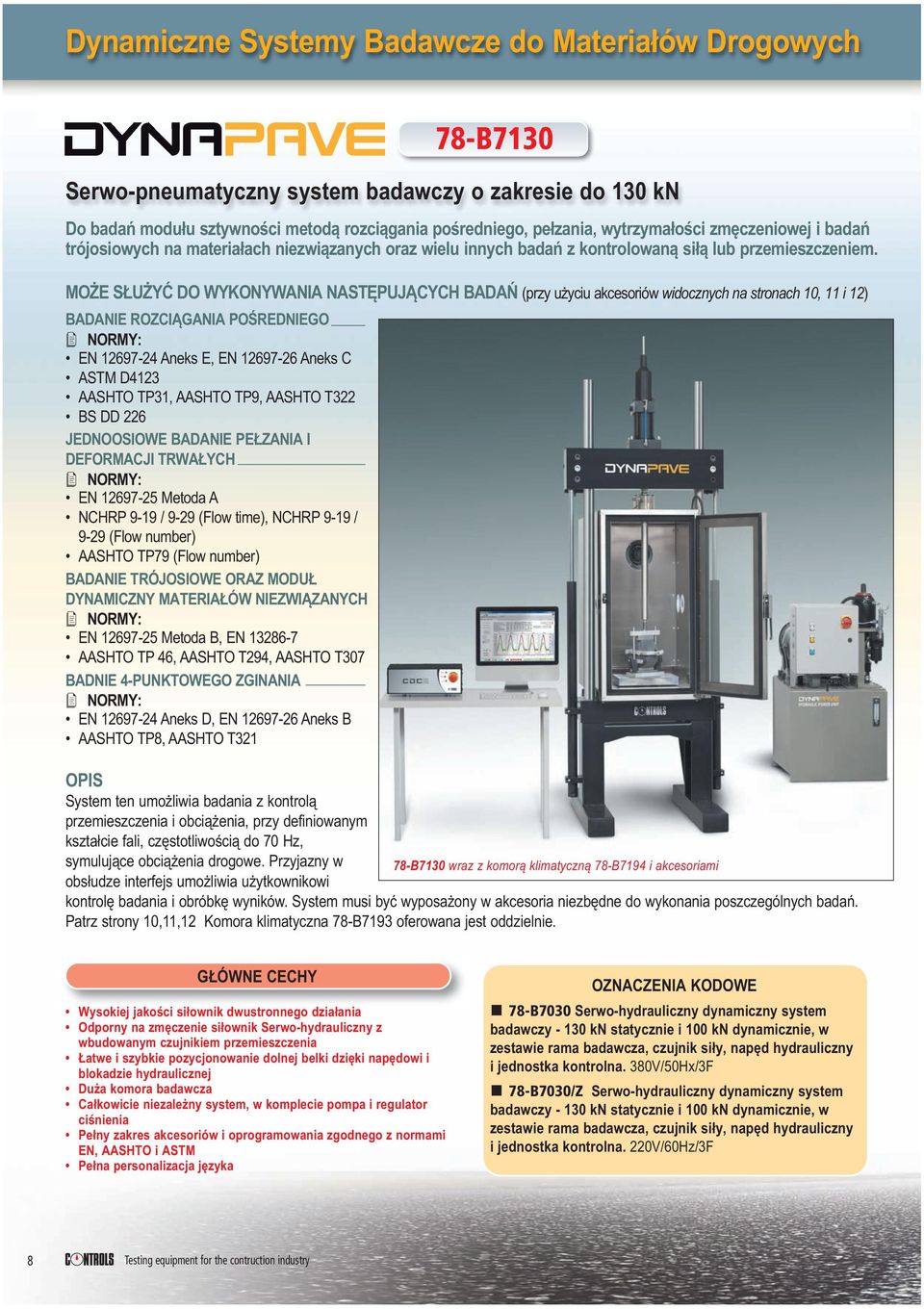

8 Dynamiczne Systemy Badawcze do Materiałów Drogowych 78-B7130 Serwo-pneumatyczny system badawczy o zakresie do 130 kn Do badań modułu sztywności metodą rozciągania pośredniego, pełzania, wytrzymałości zmęczeniowej i badań trójosiowych na materiałach niezwiązanych oraz wielu innych badań z kontrolowaną siłą lub przemieszczeniem. MOŻE SŁUŻYĆ DO WYKONYWANIA NASTĘPUJĄCYCH BADAŃ (przy użyciu akcesoriów widocznych na stronach 10, 11 i 12) BADANIE ROZCIĄGANIA POŚREDNIEGO EN Aneks E, EN Aneks C ASTM D4123 AASHTO TP31, AASHTO TP9, AASHTO T322 BS DD 226 JEDNOOSIOWE BADANIE PEŁZANIA I DEFORMACJI TRWAŁYCH EN Metoda A NCHRP 9-19 / 9-29 (Flow time), NCHRP 9-19 / 9-29 (Flow number) AASHTO TP79 (Flow number) BADANIE TRÓJOSIOWE ORAZ MODUŁ DYNAMICZNY MATERIAŁÓW NIEZWIĄZANYCH EN Metoda B, EN AASHTO TP 46, AASHTO T294, AASHTO T307 BADNIE 4-PUNKTOWEGO ZGINANIA EN Aneks D, EN Aneks B AASHTO TP8, AASHTO T321 System ten umożliwia badania z kontrolą przemieszczenia i obciążenia, przy definiowanym kształcie fali, częstotliwością do 70 Hz, symulujące obciążenia drogowe. Przyjazny w 78-B7130 wraz z komorą klimatyczną 78-B7194 i akcesoriami obsłudze interfejs umożliwia użytkownikowi kontrolę badania i obróbkę wyników. System musi być wyposażony w akcesoria niezbędne do wykonania poszczególnych badań. Patrz strony 10,11,12 Komora klimatyczna 78-B7193 oferowana jest oddzielnie. Wysokiej jakości siłownik dwustronnego działania Odporny na zmęczenie siłownik Serwo-hydrauliczny z wbudowanym czujnikiem przemieszczenia Łatwe i szybkie pozycjonowanie dolnej belki dzięki napędowi i blokadzie hydraulicznej Duża komora badawcza Całkowicie niezależny system, w komplecie pompa i regulator ciśnienia Pełny zakres akcesoriów i oprogramowania zgodnego z normami EN, AASHTO i ASTM Pełna personalizacja języka OZNACZENIA KODOWE 78-B7030 Serwo-hydrauliczny dynamiczny system badawczy kn statycznie i 100 kn dynamicznie, w zestawie rama badawcza, czujnik siły, napęd hydrauliczny i jednostka kontrolna. 380V/50Hx/3F 78-B7030/Z Serwo-hydrauliczny dynamiczny system badawczy kn statycznie i 100 kn dynamicznie, w zestawie rama badawcza, czujnik siły, napęd hydrauliczny i jednostka kontrolna. 220V/60Hz/3F 8 Testing equipment for the contruction industry

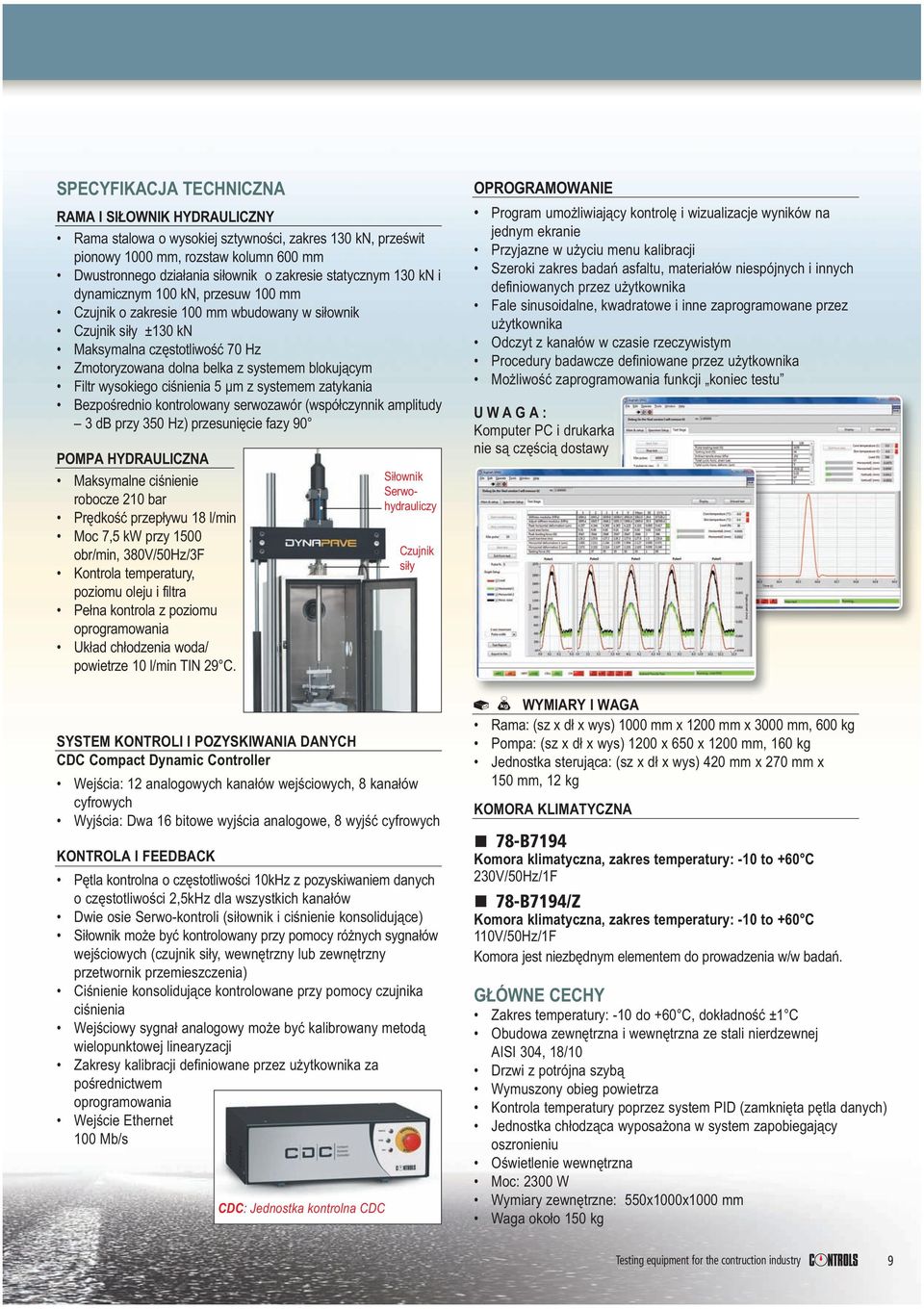

9 SPECYFIKACJA TECHNICZNA RAMA I SIŁOWNIK HYDRAULICZNY Rama stalowa o wysokiej sztywności, zakres 130 kn, prześwit pionowy 1000 mm, rozstaw kolumn 600 mm Dwustronnego działania siłownik o zakresie statycznym 130 kn i dynamicznym 100 kn, przesuw 100 mm Czujnik o zakresie 100 mm wbudowany w siłownik Czujnik siły ±130 kn Maksymalna częstotliwość 70 Hz Zmotoryzowana dolna belka z systemem blokującym Filtr wysokiego ciśnienia 5 μm z systemem zatykania Bezpośrednio kontrolowany serwozawór (współczynnik amplitudy 3 db przy 350 Hz) przesunięcie fazy 90 POMPA HYDRAULICZNA Maksymalne ciśnienie robocze 210 bar Prędkość przepływu 18 l/min Moc 7,5 kw przy 1500 obr/min, 380V/50Hz/3F Kontrola temperatury, poziomu oleju i filtra Pełna kontrola z poziomu oprogramowania Układ chłodzenia woda/ powietrze 10 l/min TIN 29 C. CDC: Jednostka kontrolna CDC Siłownik Serwohydrauliczy Czujnik siły SYSTEM KONTROLI I POZYSKIWANIA DANYCH CDC Compact Dynamic Controller Wejścia: 12 analogowych kanałów wejściowych, 8 kanałów cyfrowych Wyjścia: Dwa 16 bitowe wyjścia analogowe, 8 wyjść cyfrowych KONTROLA I FEEDBACK Pętla kontrolna o częstotliwości 10kHz z pozyskiwaniem danych o częstotliwości 2,5kHz dla wszystkich kanałów Dwie osie Serwo-kontroli (siłownik i ciśnienie konsolidujące) Siłownik może być kontrolowany przy pomocy różnych sygnałów wejściowych (czujnik siły, wewnętrzny lub zewnętrzny przetwornik przemieszczenia) Ciśnienie konsolidujące kontrolowane przy pomocy czujnika ciśnienia Wejściowy sygnał analogowy może być kalibrowany metodą wielopunktowej linearyzacji Zakresy kalibracji definiowane przez użytkownika za pośrednictwem oprogramowania Wejście Ethernet 100 Mb/s OPROGRAMOWANIE Program umożliwiający kontrolę i wizualizacje wyników na jednym ekranie Przyjazne w użyciu menu kalibracji Szeroki zakres badań asfaltu, materiałów niespójnych i innych definiowanych przez użytkownika Fale sinusoidalne, kwadratowe i inne zaprogramowane przez użytkownika Odczyt z kanałów w czasie rzeczywistym Procedury badawcze definiowane przez użytkownika Możliwość zaprogramowania funkcji koniec testu UWAGA: Komputer PC i drukarka nie są częścią dostawy B A WYMIARY I WAGA Rama: (sz x dł x wys) 1000 mm x 1200 mm x 3000 mm, 600 kg Pompa: (sz x dł x wys) 1200 x 650 x 1200 mm, 160 kg Jednostka sterująca: (sz x dł x wys) 420 mm x 270 mm x 150 mm, 12 kg KOMORA KLIMATYCZNA 78-B7194 Komora klimatyczna, zakres temperatury: -10 to +60 C 230V/50Hz/1F 78-B7194/Z Komora klimatyczna, zakres temperatury: -10 to +60 C 110V/50Hz/1F Komora jest niezbędnym elementem do prowadzenia w/w badań. Zakres temperatury: -10 do +60 C, dokładność ±1 C Obudowa zewnętrzna i wewnętrzna ze stali nierdzewnej AISI 304, 18/10 Drzwi z potrójna szybą Wymuszony obieg powietrza Kontrola temperatury poprzez system PID (zamknięta pętla danych) Jednostka chłodząca wyposażona w system zapobiegający oszronieniu Oświetlenie wewnętrzna Moc: 2300 W Wymiary zewnętrzne: 550x1000x1000 mm Waga około 150 kg Testing equipment for the contruction industry 9

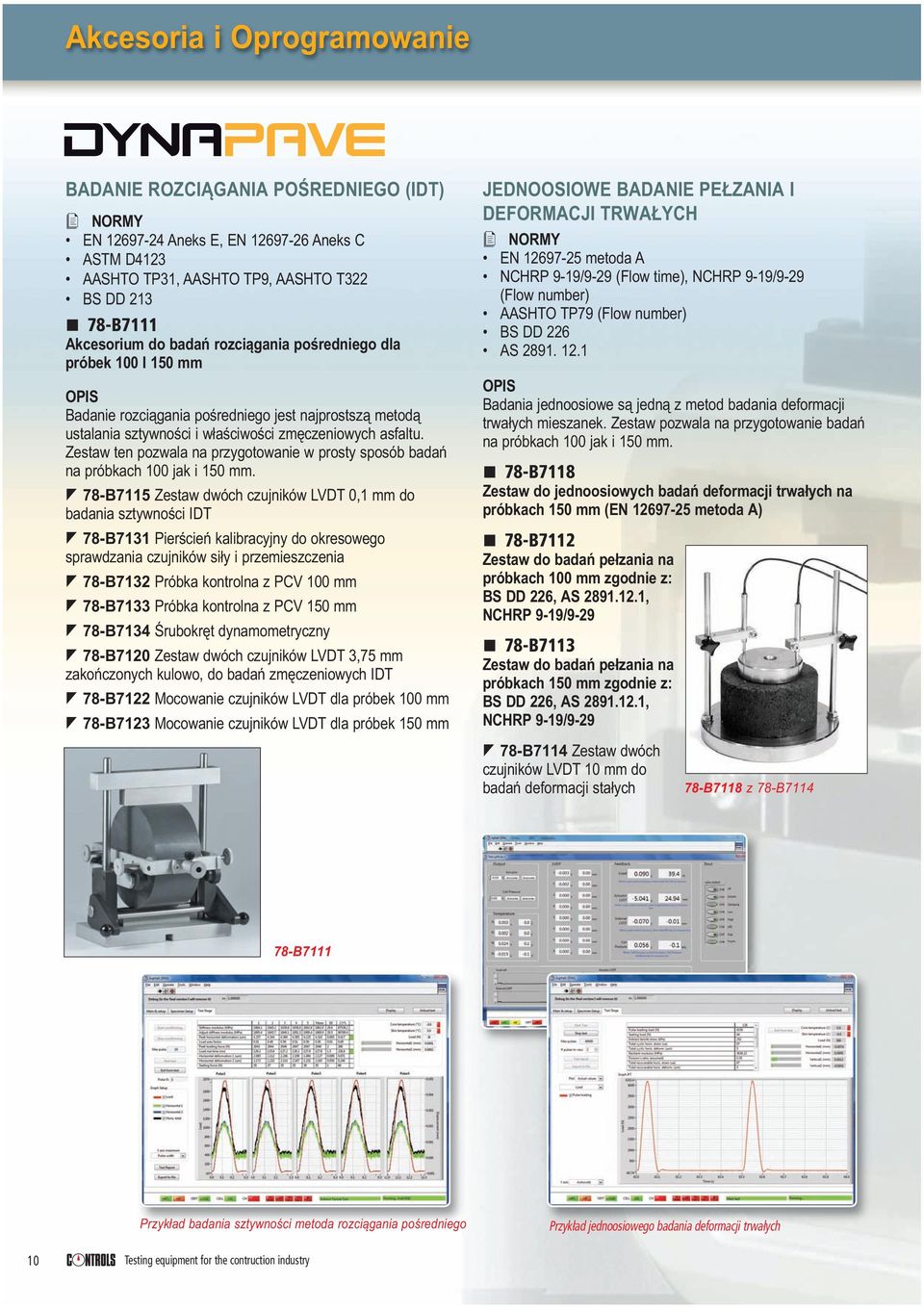

10 Akcesoria i Oprogramowanie BADANIE ROZCIĄGANIA POŚREDNIEGO (IDT) q NORMY EN Aneks E, EN Aneks C ASTM D4123 AASHTO TP31, AASHTO TP9, AASHTO T322 BS DD B7111 Akcesorium do badań rozciągania pośredniego dla próbek 100 I 150 mm Badanie rozciągania pośredniego jest najprostszą metodą ustalania sztywności i właściwości zmęczeniowych asfaltu. Zestaw ten pozwala na przygotowanie w prosty sposób badań na próbkach 100 jak i 150 mm. 78-B7115 Zestaw dwóch czujników LVDT 0,1 mm do badania sztywności IDT 78-B7131 Pierścień kalibracyjny do okresowego sprawdzania czujników siły i przemieszczenia 78-B7132 Próbka kontrolna z PCV 100 mm 78-B7133 Próbka kontrolna z PCV 150 mm 78-B7134 Śrubokręt dynamometryczny 78-B7120 Zestaw dwóch czujników LVDT 3,75 mm zakończonych kulowo, do badań zmęczeniowych IDT 78-B7122 Mocowanie czujników LVDT dla próbek 100 mm 78-B7123 Mocowanie czujników LVDT dla próbek 150 mm JEDNOOSIOWE BADANIE PEŁZANIA I DEFORMACJI TRWAŁYCH q NORMY EN metoda A NCHRP 9-19/9-29 (Flow time), NCHRP 9-19/9-29 (Flow number) AASHTO TP79 (Flow number) BS DD 226 AS Badania jednoosiowe są jedną z metod badania deformacji trwałych mieszanek. Zestaw pozwala na przygotowanie badań na próbkach 100 jak i 150 mm. 78-B7118 Zestaw do jednoosiowych badań deformacji trwałych na próbkach 150 mm (EN metoda A) 78-B7112 Zestaw do badań pełzania na próbkach 100 mm zgodnie z: BS DD 226, AS , NCHRP 9-19/ B7113 Zestaw do badań pełzania na próbkach 150 mm zgodnie z: BS DD 226, AS , NCHRP 9-19/ B7114 Zestaw dwóch czujników LVDT 10 mm do badań deformacji stałych 78-B7118 z 78-B B7111 Przykład badania sztywności metoda rozciągania pośredniego Przykład jednoosiowego badania deformacji trwałych 10 Testing equipment for the contruction industry

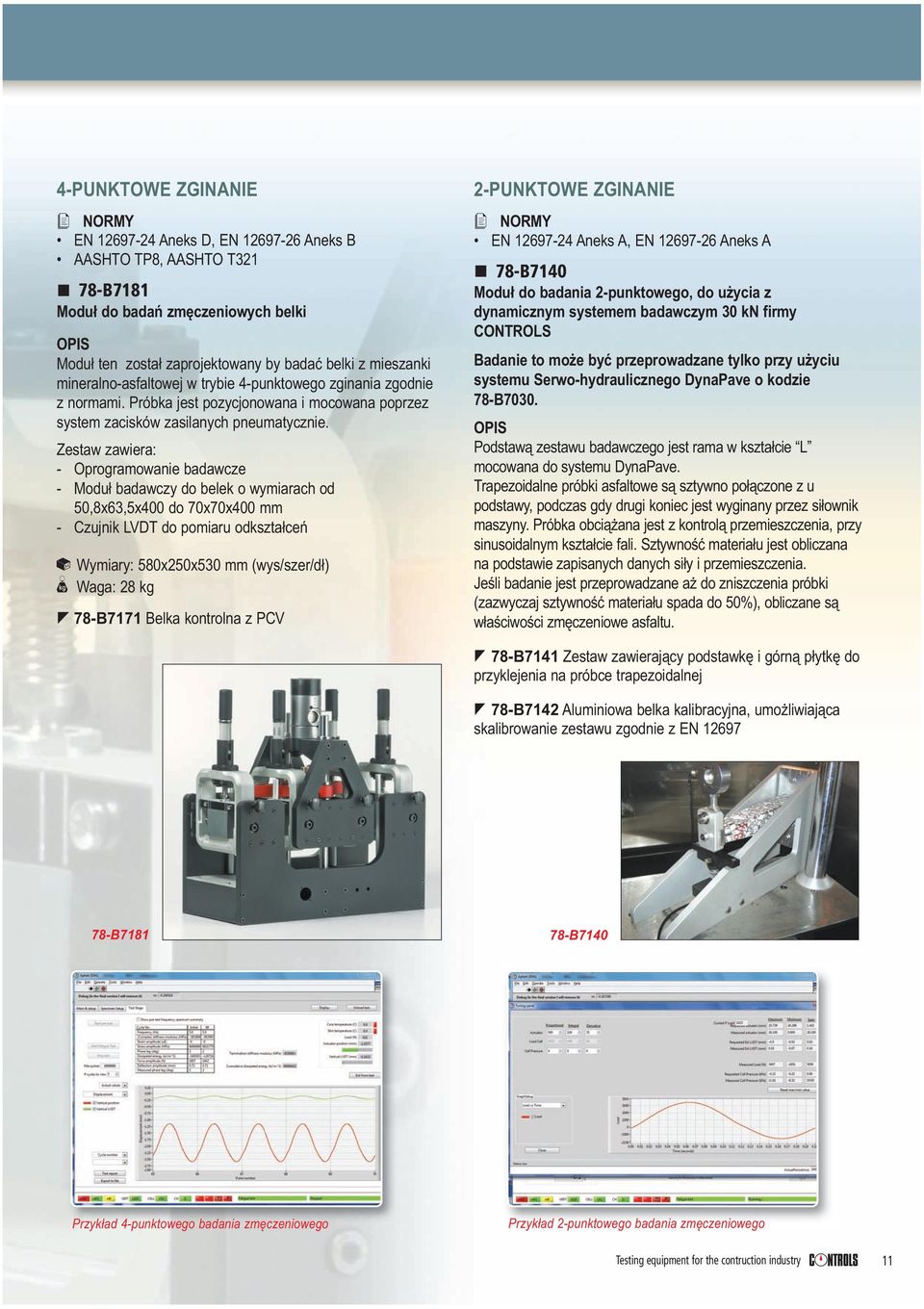

11 4-PUNKTOWE ZGINANIE q NORMY EN Aneks D, EN Aneks B AASHTO TP8, AASHTO T B7181 Moduł do badań zmęczeniowych belki Moduł ten został zaprojektowany by badać belki z mieszanki mineralno-asfaltowej w trybie 4-punktowego zginania zgodnie z normami. Próbka jest pozycjonowana i mocowana poprzez system zacisków zasilanych pneumatycznie. Zestaw zawiera: - Oprogramowanie badawcze - Moduł badawczy do belek o wymiarach od 50,8x63,5x400 do 70x70x400 mm - Czujnik LVDT do pomiaru odkształceń B Wymiary: 580x250x530 mm (wys/szer/dł) A Waga: 28 kg 78-B7171 Belka kontrolna z PCV 2-PUNKTOWE ZGINANIE q NORMY EN Aneks A, EN Aneks A 78-B7140 Moduł do badania 2-punktowego, do użycia z dynamicznym systemem badawczym 30 kn firmy CONTROLS Badanie to może być przeprowadzane tylko przy użyciu systemu Serwo-hydraulicznego DynaPave o kodzie 78-B7030. Podstawą zestawu badawczego jest rama w kształcie L mocowana do systemu DynaPave. Trapezoidalne próbki asfaltowe są sztywno połączone z u podstawy, podczas gdy drugi koniec jest wyginany przez siłownik maszyny. Próbka obciążana jest z kontrolą przemieszczenia, przy sinusoidalnym kształcie fali. Sztywność materiału jest obliczana na podstawie zapisanych danych siły i przemieszczenia. Jeśli badanie jest przeprowadzane aż do zniszczenia próbki (zazwyczaj sztywność materiału spada do 50%), obliczane są właściwości zmęczeniowe asfaltu. 78-B7141 Zestaw zawierający podstawkę i górną płytkę do przyklejenia na próbce trapezoidalnej 78-B7142 Aluminiowa belka kalibracyjna, umożliwiająca skalibrowanie zestawu zgodnie z EN B B7140 Przykład 4-punktowego badania zmęczeniowego Przykład 2-punktowego badania zmęczeniowego Testing equipment for the contruction industry 11

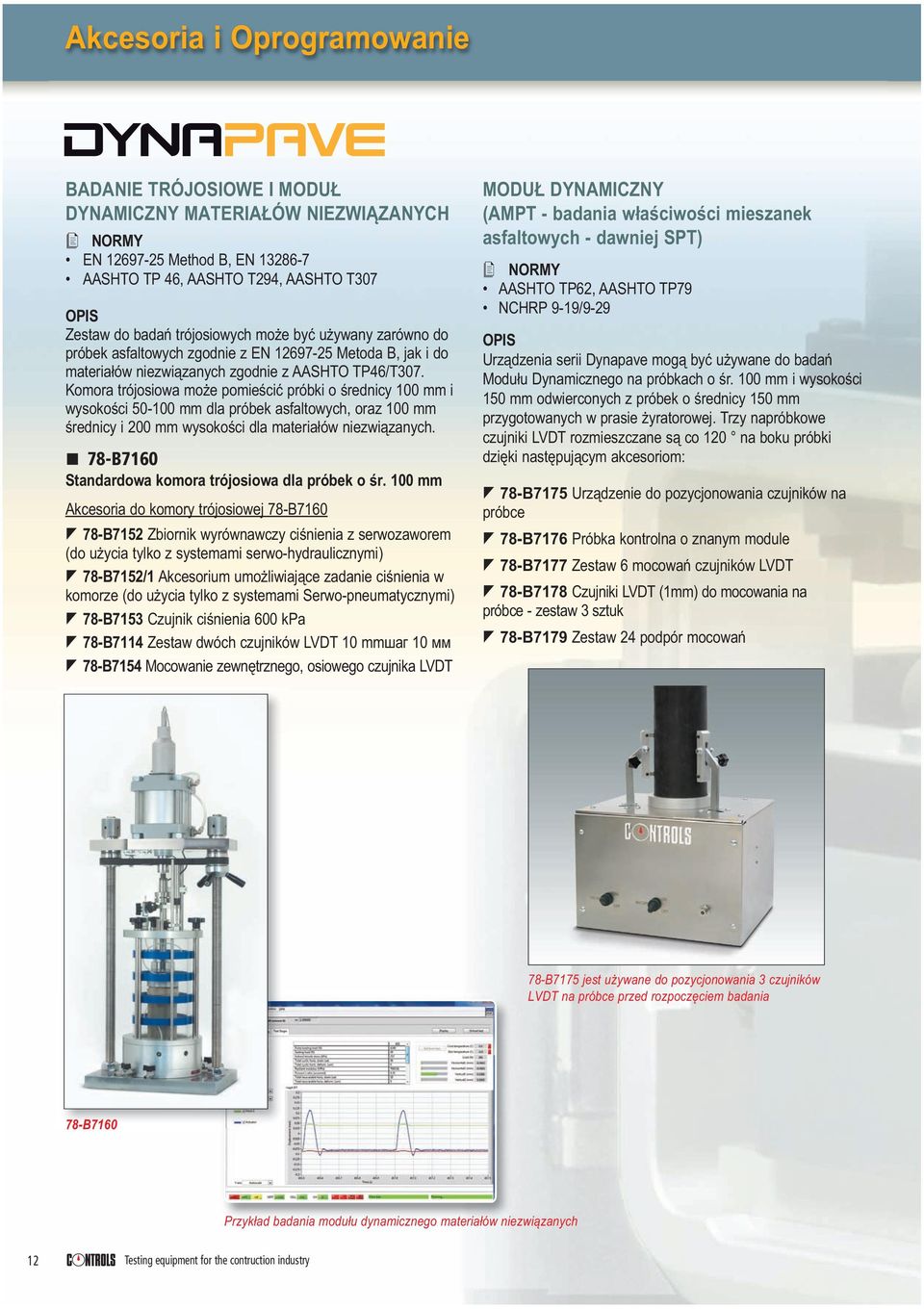

12 Akcesoria i Oprogramowanie BADANIE TRÓJOSIOWE I MODUŁ DYNAMICZNY MATERIAŁÓW NIEZWIĄZANYCH q NORMY EN Method B, EN AASHTO TP 46, AASHTO T294, AASHTO T307 Zestaw do badań trójosiowych może być używany zarówno do próbek asfaltowych zgodnie z EN Metoda B, jak i do materiałów niezwiązanych zgodnie z AASHTO TP46/T307. Komora trójosiowa może pomieścić próbki o średnicy 100 mm i wysokości mm dla próbek asfaltowych, oraz 100 mm średnicy i 200 mm wysokości dla materiałów niezwiązanych. 78-B7160 Standardowa komora trójosiowa dla próbek o śr. 100 mm Akcesoria do komory trójosiowej 78-B B7152 Zbiornik wyrównawczy ciśnienia z serwozaworem (do użycia tylko z systemami serwo-hydraulicznymi) 78-B7152/1 Akcesorium umożliwiające zadanie ciśnienia w komorze (do użycia tylko z systemami Serwo-pneumatycznymi) 78-B7153 Czujnik ciśnienia 600 kpa 78-B7114 Zestaw dwóch czujników LVDT 10 mmшаг 10 мм 78-B7154 Mocowanie zewnętrznego, osiowego czujnika LVDT MODUŁ DYNAMICZNY (AMPT - badania właściwości mieszanek asfaltowych - dawniej SPT) q NORMY AASHTO TP62, AASHTO TP79 NCHRP 9-19/9-29 Urządzenia serii Dynapave mogą być używane do badań Modułu Dynamicznego na próbkach o śr. 100 mm i wysokości 150 mm odwierconych z próbek o średnicy 150 mm przygotowanych w prasie żyratorowej. Trzy napróbkowe czujniki LVDT rozmieszczane są co 120 na boku próbki dzięki następującym akcesoriom: 78-B7175 Urządzenie do pozycjonowania czujników na próbce 78-B7176 Próbka kontrolna o znanym module 78-B7177 Zestaw 6 mocowań czujników LVDT 78-B7178 Czujniki LVDT (1mm) do mocowania na próbce - zestaw 3 sztuk 78-B7179 Zestaw 24 podpór mocowań 78-B7175 jest używane do pozycjonowania 3 czujników LVDT na próbce przed rozpoczęciem badania 78-B7160 Przykład badania modułu dynamicznego materiałów niezwiązanych 12 Testing equipment for the contruction industry

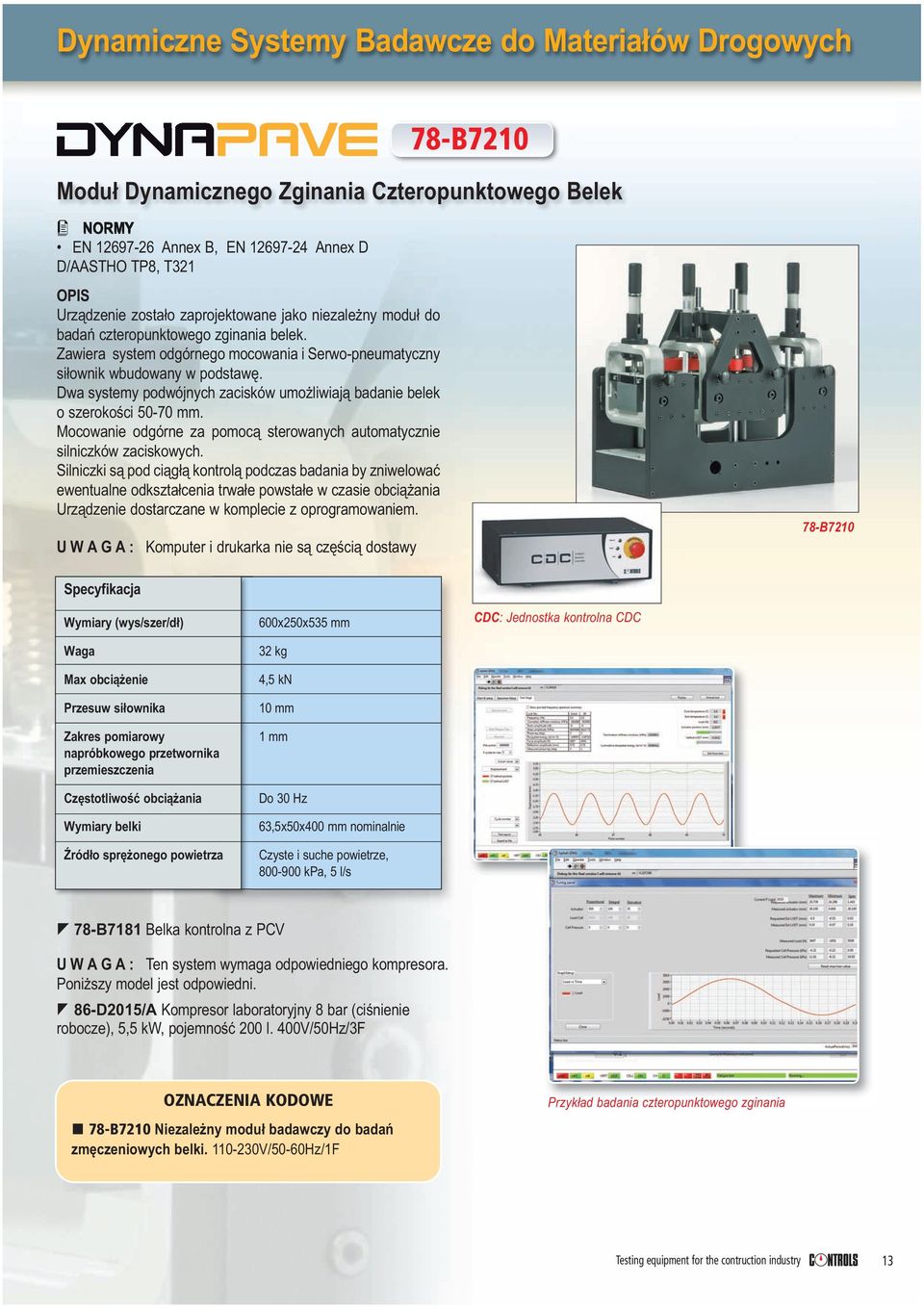

13 Dynamiczne Systemy Badawcze do Materiałów Drogowych 78-B7210 Moduł Dynamicznego Zginania Czteropunktowego Belek q NORMY EN Annex B, EN Annex D D/AASTHO TP8, T321 Urządzenie zostało zaprojektowane jako niezależny moduł do badań czteropunktowego zginania belek. Zawiera system odgórnego mocowania i Serwo-pneumatyczny siłownik wbudowany w podstawę. Dwa systemy podwójnych zacisków umożliwiają badanie belek o szerokości mm. Mocowanie odgórne za pomocą sterowanych automatycznie silniczków zaciskowych. Silniczki są pod ciągłą kontrolą podczas badania by zniwelować ewentualne odkształcenia trwałe powstałe w czasie obciążania Urządzenie dostarczane w komplecie z oprogramowaniem. UWAGA: Komputer i drukarka nie są częścią dostawy 78-B7210 Specyfikacja Wymiary (wys/szer/dł) Waga Max obciążenie Przesuw siłownika Zakres pomiarowy napróbkowego przetwornika przemieszczenia Częstotliwość obciążania Wymiary belki Źródło sprężonego powietrza 600x250x535 mm 32 kg 4,5 kn 10 mm 1 mm Do 30 Hz 63,5x50x400 mm nominalnie Czyste i suche powietrze, kpa, 5 l/s CDC: Jednostka kontrolna CDC 78-B7181 Belka kontrolna z PCV UWAGA: Ten system wymaga odpowiedniego kompresora. Poniższy model jest odpowiedni. 86-D2015/A Kompresor laboratoryjny 8 bar (ciśnienie robocze), 5,5 kw, pojemność 200 l. 400V/50Hz/3F OZNACZENIA KODOWE 78-B7210 Niezależny moduł badawczy do badań zmęczeniowych belki V/50-60Hz/1F Przykład badania czteropunktowego zginania Testing equipment for the contruction industry 13

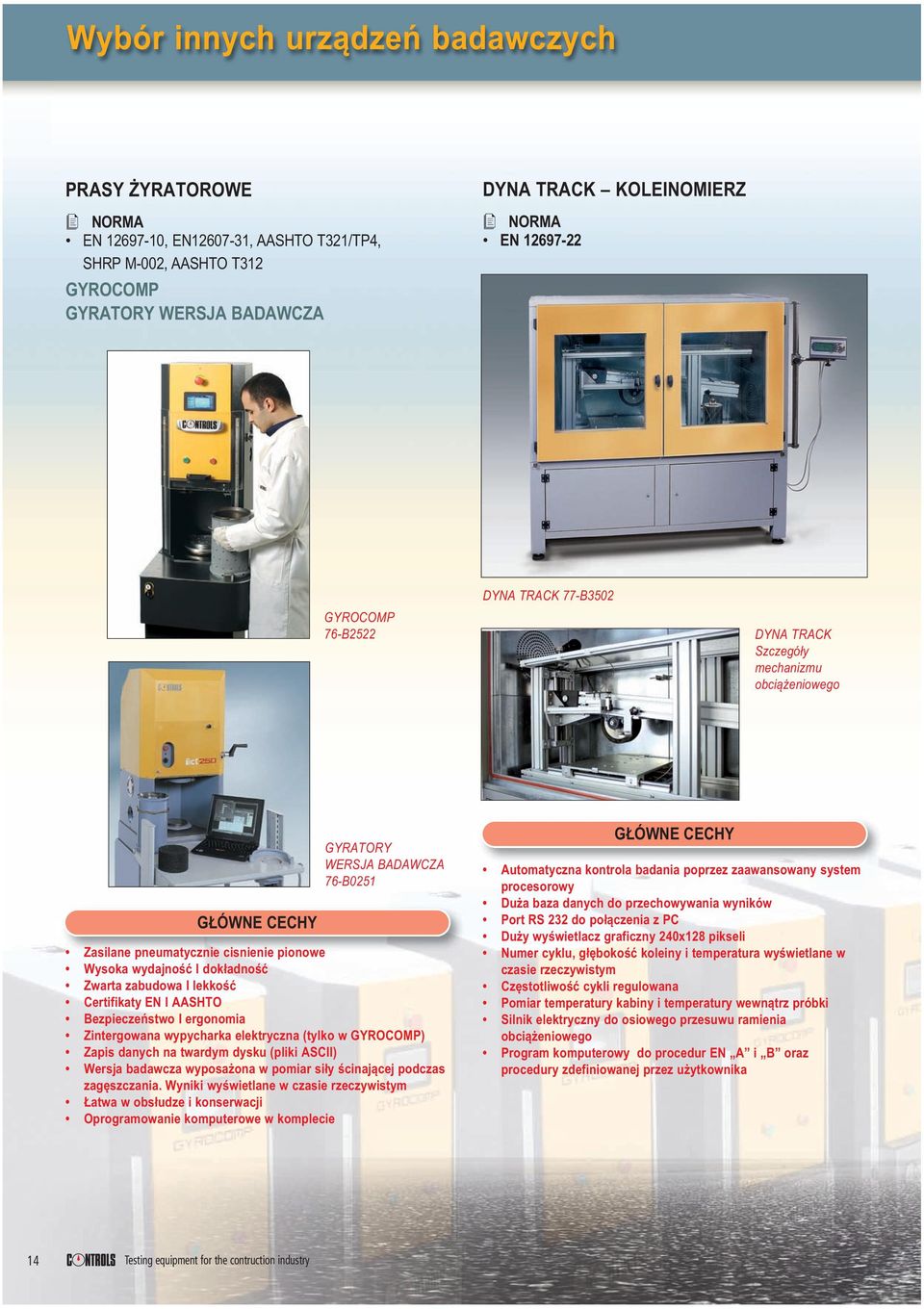

14 Wybór innych urządzeń badawczych PRASY ŻYRATOROWE q NORMA EN , EN , AASHTO T321/TP4, SHRP M-002, AASHTO T312 GYROCOMP GYRATORY WERSJA BADAWCZA DYNA TRACK KOLEINOMIERZ q NORMA EN GYROCOMP 76-B2522 DYNA TRACK 77-B3502 DYNA TRACK Szczegóły mechanizmu obciążeniowego GYRATORY WERSJA BADAWCZA 76-B0251 Zasilane pneumatycznie cisnienie pionowe Wysoka wydajność I dokładność Zwarta zabudowa I lekkość Certifikaty EN I AASHTO Bezpieczeństwo I ergonomia Zintergowana wypycharka elektryczna (tylko w GYROCOMP) Zapis danych na twardym dysku (pliki ASCII) Wersja badawcza wyposażona w pomiar siły ścinającej podczas zagęszczania. Wyniki wyświetlane w czasie rzeczywistym Łatwa w obsłudze i konserwacji Oprogramowanie komputerowe w komplecie Automatyczna kontrola badania poprzez zaawansowany system procesorowy Duża baza danych do przechowywania wyników Port RS 232 do połączenia z PC Duży wyświetlacz graficzny 240x128 pikseli Numer cyklu, głębokość koleiny i temperatura wyświetlane w czasie rzeczywistym Częstotliwość cykli regulowana Pomiar temperatury kabiny i temperatury wewnątrz próbki Silnik elektryczny do osiowego przesuwu ramienia obciążeniowego Program komputerowy do procedur EN A i B oraz procedury zdefiniowanej przez użytkownika 14 Testing equipment for the contruction industry

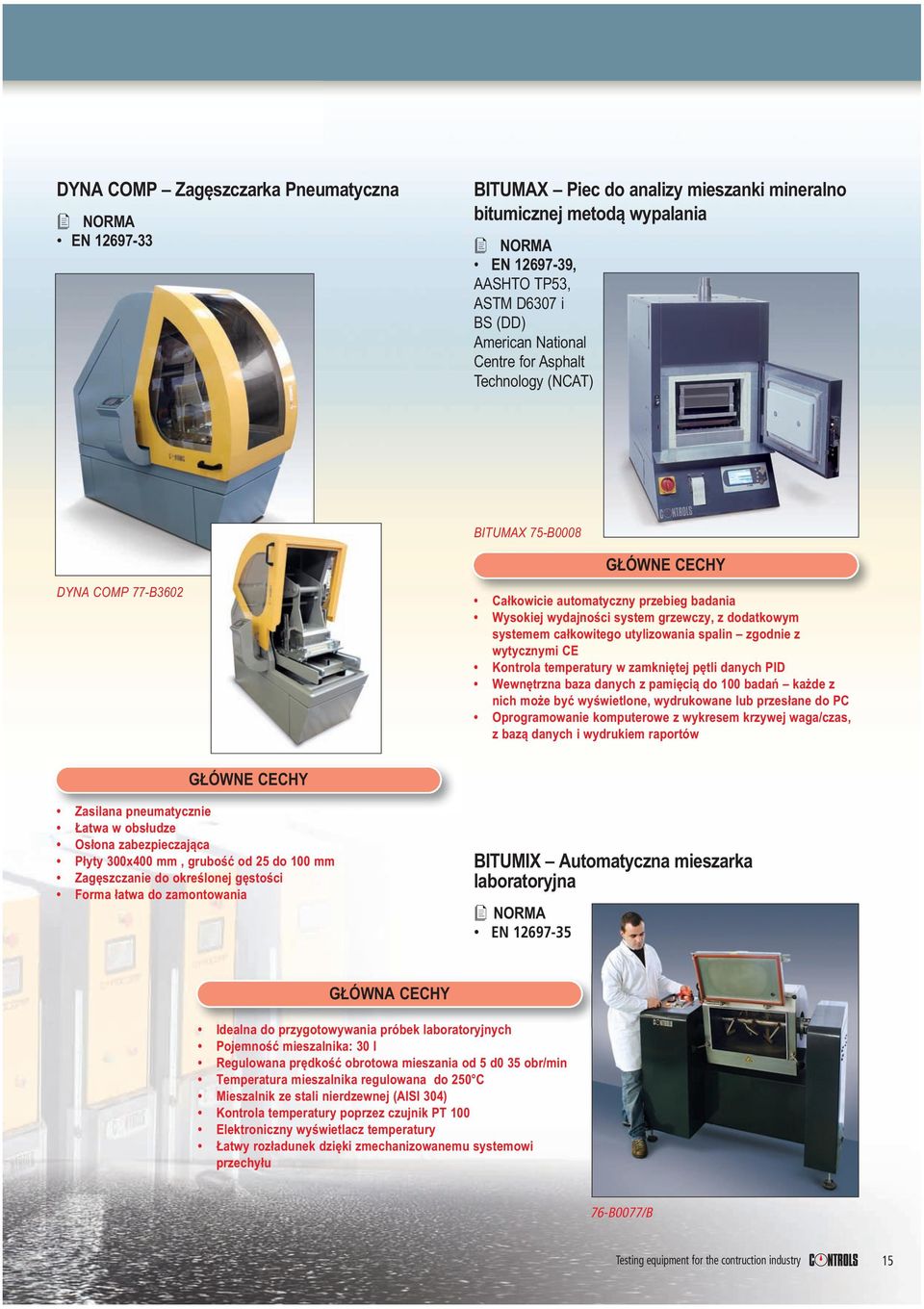

15 DYNA COMP Zagęszczarka Pneumatyczna q NORMA EN BITUMAX Piec do analizy mieszanki mineralno bitumicznej metodą wypalania q NORMA EN , AASHTO TP53, ASTM D6307 i BS (DD) American National Centre for Asphalt Technology (NCAT) BITUMAX 75-B0008 DYNA COMP 77-B3602 Całkowicie automatyczny przebieg badania Wysokiej wydajności system grzewczy, z dodatkowym systemem całkowitego utylizowania spalin zgodnie z wytycznymi CE Kontrola temperatury w zamkniętej pętli danych PID Wewnętrzna baza danych z pamięcią do 100 badań każde z nich może być wyświetlone, wydrukowane lub przesłane do PC Oprogramowanie komputerowe z wykresem krzywej waga/czas, z bazą danych i wydrukiem raportów Zasilana pneumatycznie Łatwa w obsłudze Osłona zabezpieczająca Płyty 300x400 mm, grubość od 25 do 100 mm Zagęszczanie do określonej gęstości Forma łatwa do zamontowania BITUMIX Automatyczna mieszarka laboratoryjna q NORMA EN GŁÓWNA CECHY Idealna do przygotowywania próbek laboratoryjnych Pojemność mieszalnika: 30 l Regulowana prędkość obrotowa mieszania od 5 d0 35 obr/min Temperatura mieszalnika regulowana do 250 C Mieszalnik ze stali nierdzewnej (AISI 304) Kontrola temperatury poprzez czujnik PT 100 Elektroniczny wyświetlacz temperatury Łatwy rozładunek dzięki zmechanizowanemu systemowi przechyłu 76-B0077/B Testing equipment for the contruction industry 15

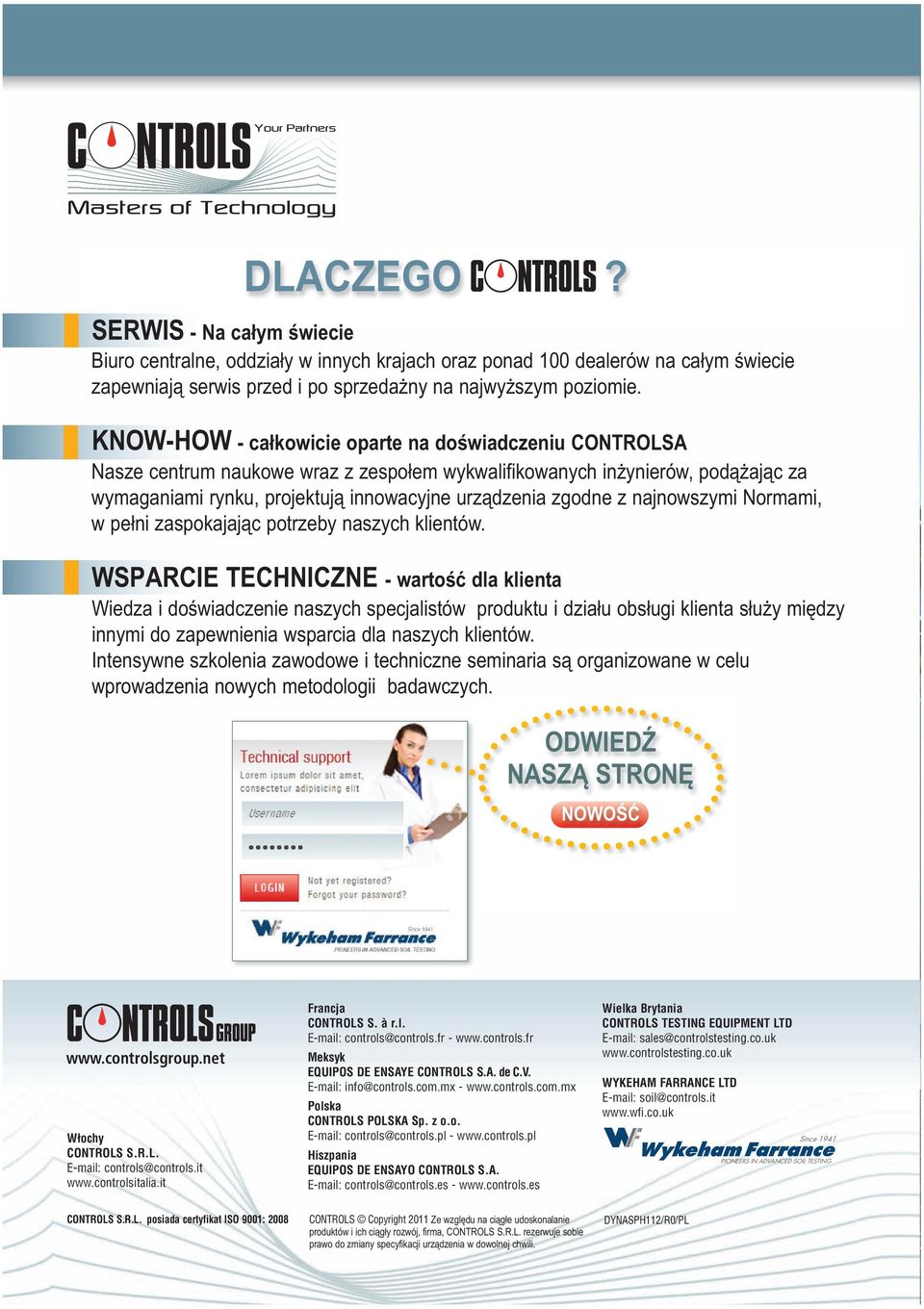

16 DLACZEGO? SERWIS - Na całym świecie Biuro centralne, oddziały w innych krajach oraz ponad 100 dealerów na całym świecie zapewniają serwis przed i po sprzedażny na najwyższym poziomie. KNOW-HOW - całkowicie oparte na doświadczeniu CONTROLSA Nasze centrum naukowe wraz z zespołem wykwalifikowanych inżynierów, podążając za wymaganiami rynku, projektują innowacyjne urządzenia zgodne z najnowszymi Normami, w pełni zaspokajając potrzeby naszych klientów. WSPARCIE TECHNICZNE - wartość dla klienta Wiedza i doświadczenie naszych specjalistów produktu i działu obsługi klienta służy między innymi do zapewnienia wsparcia dla naszych klientów. Intensywne szkolenia zawodowe i techniczne seminaria są organizowane w celu wprowadzenia nowych metodologii badawczych. ODWIEDŹ NASZĄ STRONĘ NOWOŚĆ Włochy CONTROLS S.R.L. controls@controls.it Francja CONTROLS S. à r.l. controls@controls.fr - Meksyk EQUIPOS DE ENSAYE CONTROLS S.A. de C.V. info@controls.com.mx - Polska CONTROLS POLSKA Sp. z o.o. controls@controls.pl - Hiszpania EQUIPOS DE ENSAYO CONTROLS S.A. controls@controls.es - Wielka Brytania CONTROLS TESTING EQUIPMENT LTD sales@controlstesting.co.uk WYKEHAM FARRANCE LTD soil@controls.it Since 1941 PIONEERS IN ADVANCED SOIL TESTING CONTROLS S.R.L. posiada certyfikat ISO 9001: 2008 CONTROLS Copyright 2011 Ze względu na ciągłe udoskonalanie produktów i ich ciągły rozwój, firma, CONTROLS S.R.L. rezerwuje sobie prawo do zmiany specyfikacji urządzenia w dowolnej chwili. DYNASPH112/R0/PL
