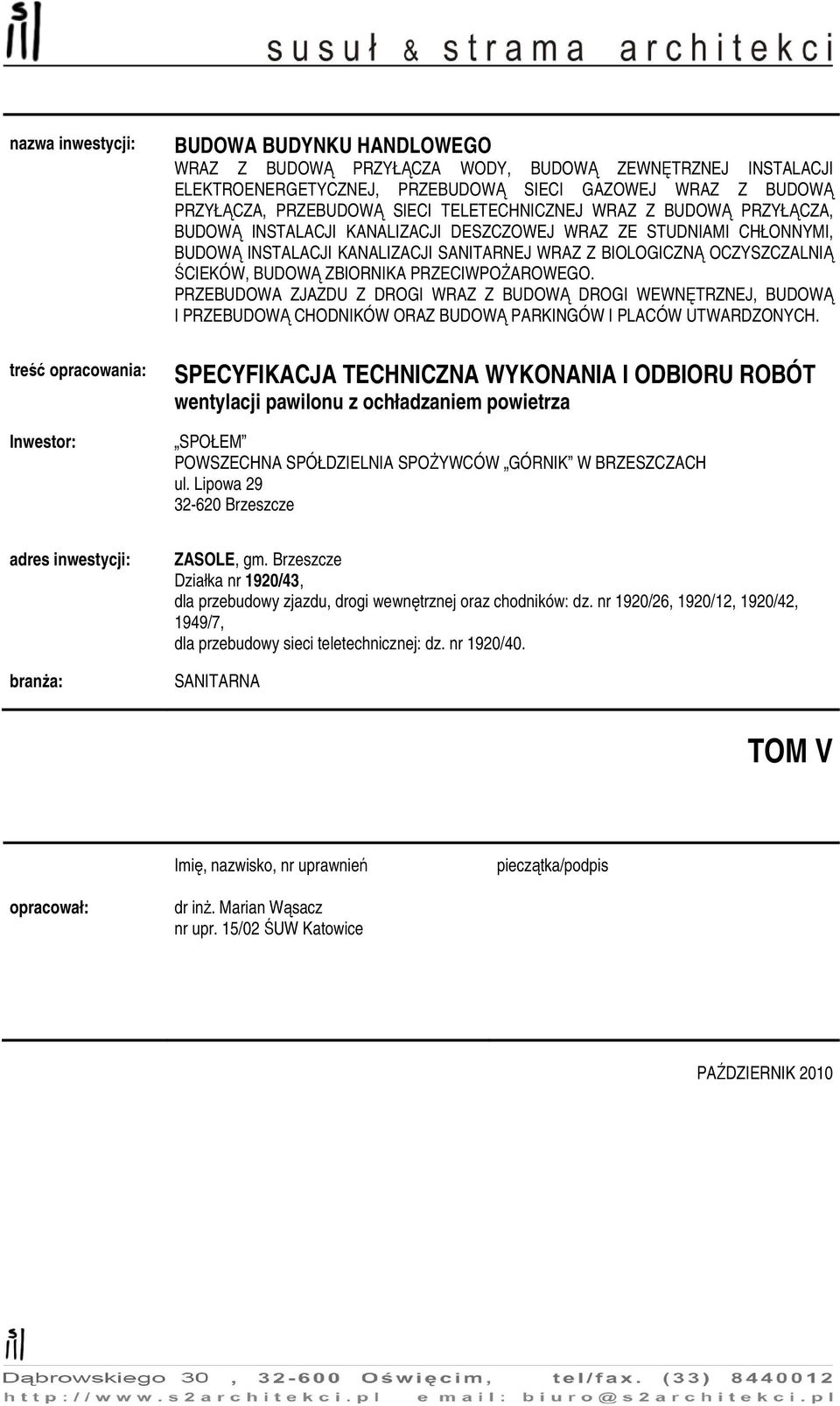

1 nazwa inwestycji: treść opracowania: Inwestor: BUDOWA BUDYNKU HANDLOWEGO WRAZ Z BUDOWĄ PRZYŁĄCZA WODY, BUDOWĄ ZEWNĘTRZNEJ INSTALACJI ELEKTROENERGETYCZNEJ, PRZEBUDOWĄ SIECI GAZOWEJ WRAZ Z BUDOWĄ PRZYŁĄCZA, PRZEBUDOWĄ SIECI TELETECHNICZNEJ WRAZ Z BUDOWĄ PRZYŁĄCZA, BUDOWĄ INSTALACJI KANALIZACJI DESZCZOWEJ WRAZ ZE STUDNIAMI CHŁONNYMI, BUDOWĄ INSTALACJI KANALIZACJI SANITARNEJ WRAZ Z BIOLOGICZNĄ OCZYSZCZALNIĄ ŚCIEKÓW, BUDOWĄ ZBIORNIKA PRZECIWPOśAROWEGO. PRZEBUDOWA ZJAZDU Z DROGI WRAZ Z BUDOWĄ DROGI WEWNĘTRZNEJ, BUDOWĄ I PRZEBUDOWĄ CHODNIKÓW ORAZ BUDOWĄ PARKINGÓW I PLACÓW UTWARDZONYCH. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT wentylacji pawilonu z ochładzaniem powietrza SPOŁEM POWSZECHNA SPÓŁDZIELNIA SPOśYWCÓW GÓRNIK W BRZESZCZACH ul. Lipowa Brzeszcze adres inwestycji: branŝa: ZASOLE, gm. Brzeszcze Działka nr 1920/43, dla przebudowy zjazdu, drogi wewnętrznej oraz chodników: dz. nr 1920/26, 1920/12, 1920/42, 1949/7, dla przebudowy sieci teletechnicznej: dz. nr 1920/40. SANITARNA TOM V Imię, nazwisko, nr uprawnień pieczątka/podpis opracował: dr inŝ. Marian Wąsacz nr upr. 15/02 ŚUW Katowice PAŹDZIERNIK 2010

2 2 TOM 5 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CPV INSTALOWANIE URZĄDZEŃ WENTYLACYJNYCH I KLIMATYZACYJNYCH CPV IZOLACJA CIEPLNA 1. Wstęp 1.1. Przedmiot Specyfikacji Technicznej (ST) 1.2. Zakres stosowania ST 1.3. Określenia podstawowe ST 1.4. Przekazanie placu budowy 1.5. Zakres robót objętych ST 2. Materiały 2.1. Przewody wentylacyjne 2.2. Centrale wentylacyjne, wentylatory 2.3. Elementy instalacji wentylacyjnych 3. Sprzęt 4. Transport i składowanie 5. Wykonanie robót 6. Badania odbiorcze 7. Kontrola jakości robót 8. Obmiar, odbiór robót i warunki płatności 9. Piśmiennictwo

3 3 1. Wstęp 1.1. Przedmiot Specyfikacji Technicznej (ST) Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji wentylacji i ochładzania powietrza w pawilonie handlowym w Zasolu na ul. Wypoczynkowej. Wymagania ogólne dotyczące wykonania i odbioru robót zawarto w ogólnej specyfikacji SO, która została objęta odrębnym opracowaniem Zakres stosowania ST Niniejsza ST ma zastosowanie jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji instalacji wentylacji i schładzania powietrza zgodnie z zakresem i wg dokumentacji projektowej: Tom 5 Projekt budowlany i wykonawczy wentylacji pawilonu z ochładzaniem powietrza, październik Przewidywany zakres robót objętych w/w dokumentacją dotyczy: wentylacji mechanicznej ze schładzaniem powietrza (system całkowicie powietrzny), wentylacji mechanicznej nawiewnej, wentylacji mechanicznej wywiewnej, schładzania powietrza urządzeniami SPLIT. Wykonane instalacje winne spełniać podstawowe wymagania dotyczące: a) bezpieczeństwa konstrukcji b) bezpieczeństwa poŝarowego c) bezpieczeństwa uŝytkowania d) odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska e) ochrony przed hałasem i drganiami f) oszczędności energii Określenia podstawowe ST W ST stosowane są podstawowe określenia zgodne z: [1] [2] oraz uŝyto nazw podstawowych, których określenie podano w SO odnoszącej się do wymagań wspólnych dotyczących wykonania i odbioru robót, które będą wykonywane w ramach inwestycji Przekazanie placu budowy Do wykonywania projektowanych instalacji wentylacyjnych naleŝy przystąpić po przekazaniu placu budowy. Wykonywanie instalacji powinno następować sukcesywnie w zakresie prac związanych z układaniem przewodów w przestrzeniach międzystropowych i pod stropami pomieszczeń, w których instalacje nie będą obudowywane Zakres robót objętych ST W obiekcie zaprojektowano następujące układy wentylacyjne: - część obiektu zajmowana przez sklep Społem : układ N1W1 układ nawiewno - wywiewny dla wentylacji i ochładzania sali sprzedaŝy, układ N2 układ nawiewny dla wentylacji zaplecza biurowo-socjalnego sklepu Społem, układ N3 układ nawiewny dla wentylacji magazynu sklepu Społem, układ W2 układ usuwający powietrze z pomieszczeń socjalno - biurowych zaplecza socjalnego, układ W3 układ usuwający powietrze z magazynu sklepu Społem, układ W4 układ usuwający powietrze z pomieszczeń sanitarnych zaplecza biurowosocjalnego sklepu Społem, układ W5 układ usuwający powietrze z pomieszczeń sanitarnych przeznaczonych dla klientów sklepu, układ W6 układ usuwający powietrze z magazynu artykułów wartościowych część obiektu zajmowana przez aptekę: układ NA układ doprowadzający powietrze do pomieszczeń apteki wraz z zapleczem, układ WA1 układ usuwający powietrze z pomieszczeń apteki wraz z zapleczem z wyłączeniem pomieszczeń sanitarnych, układ WA2 układ usuwający powietrze z pomieszczeń sanitarnych części obiektu zajmowanej przez aptekę.

4 4 Wykonawca jest odpowiedzialny za realizację robót zgodnie z dokumentacją projektową, specyfikacją techniczną, poleceniami nadzoru autorskiego i inwestorskiego, zgodnie z art. 5, 22, 23 i 28 ustawy Prawo budowlane oraz z [1], stosownymi Polskimi Normami, wymaganiami DTR urządzeń oraz innymi przepisami dotyczącymi przedmiotowej instalacji. Odstępstwa od projektu mogą dotyczyć jedynie dostosowania projektowanych instalacji do wprowadzonych zmian konstrukcyjno-budowlanych, lub zastąpienia zaprojektowanych wyrobów budowlanych (materiałów) w przypadku niemoŝliwości ich uzyskania przez inne materiały lub elementy równowaŝne technicznie. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniŝenia wartości funkcjonalnych i uŝytkowych instalacji, a jeŝeli dotyczą zamiany materiałów i elementów określonych w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej. Roboty montaŝowe naleŝy realizować zgodnie z [1] oraz wymaganiami szczegółowymi DTR producentów urządzeń. ST obejmuje roboty w zakresie instalacji z wyszczególnieniem rodzaju prac. 1) Koordynacja robót z branŝą budowlano - konstrukcyjną w zakresie przejść przez przegrody budowlane w całym obiekcie. 2) Koordynacja robót z branŝą instalacyjną: c.o., wod-kan, instalacje elektryczne, w zakresie wspólnego prowadzenia rur i przewodów i w odniesieniu do kolizji i skrzyŝowań przewodów. 3) Zabudowa konstrukcji wsporczych. 4) MontaŜ central wentylacyjnych, wentylatorów, jednostek SPLIT. 5) MontaŜ przewodów, uzbrojenia (nawiewniki, wywiewniki, regulatory, itd.). 6) Wykonanie próby szczelności, zabezpieczenie przed korozją. 7) Malowanie, izolacja cieplna i zimnochronna przewodów wraz z jej odbiorami. 8) Odbiór końcowy instalacji. 2. Materiały Do wykonania instalacji wentylacyjnych mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie wyroby budowlane (materiały) uŝyte do wykonania instalacji, muszą posiadać aktualne stosowne atesty higieniczne, poŝarowe, bezpieczeństwa i być dopuszczone do stosowania na terenie RP. Wykonawca winien uzyskać przed zastosowaniem wyrobu akceptację Inspektora Nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami oraz szczegółowymi wymaganiami producentów Przewody wentylacyjne Przewiduje się, Ŝe będą zastosowane przewody wykonane z blachy ocynkowanej. W sali sprzedaŝy moŝliwe jest równieŝ wykonanie przewodów typu CLIMAVER A2 PLUS. Decyzja naleŝy do inwestora. Wykonanie przewodów z blachy winno być zgodne z aktualnymi normami oraz z [1]. Wykonanie przewodów typu CLIMAVER wg DTR producenta Centrale wentylacyjne, wentylatory Układy technologiczne uzdatniania powietrza oraz parametry ruchowe central, urządzenia typu roof-top i wentylatorów winny być zgodne z dokumentacją projektową. WyposaŜenie central dostarczane przez producenta obejmuje układy sterowania i automatycznej regulacji w zakresie wynikającym z dokumentacji projektowej Elementy instalacji wentylacyjnych Elementy instalacji wentylacyjnych; czerpnie, wyrzutnie, nawiewniki i wywiewniki, przepustnice, tłumiki hałasu i pozostałe, winny posiadać parametry i wykonanie zgodne z dokumentacją projektową. 3. Sprzęt Wykonawca jest zobowiązany do stosowania sprzętu i narzędzi właściwych dla danego typu prac instalacyjno montaŝowych zarówno w miejscu tych prac, jak teŝ przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. Narzędzia podlegające certyfikacji zgodnie z wymogami przepisów bezpieczeństwa, powinny posiadać znak bezpieczeństwa B. Wykonawca zobowiązany jest do sprawdzenia waŝności przeglądów okresowych i innych badań wymaganych dla danego rodzaju uŝywanego sprzętu. Sprzęt powinien odpowiadać wymogom jakościowym i ilościowym, gwarantującym wykonanie prac zgodnie z załoŝeniami

5 5 projektowymi i harmonogramem robót, z uwzględnieniem elementów rezerwowych na wypadek awarii. NaleŜy stosować narzędzia wymagane przez producenta danego systemu instalacji, dla zapewnienia właściwej jakości robót oraz wypełnienia warunków gwarancyjnych. Pracownicy obsługujący sprzęt i urządzenia budowlane powinni posiadać niezbędne kwalifikacje, potwierdzone odpowiednimi certyfikatami po przebytym szkoleniu. 4. Transport i składowanie Transport i składowanie materiałów powinno być zgodne z ogólnymi wymaganiami wynikającymi z SO, stosownymi normami oraz wymaganiami szczegółowymi wynikającymi z DTR poszczególnych wyrobów budowlanych. Środki transportu uŝywane w trakcie prowadzenia inwestycji powinny odpowiadać właściwym normom szczególnie w odniesieniu do: dostosowania wielkości środka transportowego do wielkości, ilości i wagi przewoŝonego materiału, sposobu załadunku i rozładunku, rozmieszczenia ładunku i zabezpieczenia na czas transportu. Transport lokalny na terenie budowy powinien odpowiadać przepisom branŝowym, transportowym i technicznym. 5. Wykonanie robót Instalacje wentylacyjne winny być wykonane zgodnie z projektem oraz przy spełnieniu wymagań wynikających z DTR wyrobów budowlanych, stosownych norm i warunków wynikających z pkt. 4.2 do 4.11 opracowania [1]. NaleŜy zwrócić szczególna uwagę na wykonanie instalacji (staranność, estetyka) w pomieszczeniach, w których nie przewiduje się zakrywania instalacji poprzez stropy podwieszane, obudowy. MontaŜ nawiewników i wywiewników winien być skorelowany z pracami budowlanymi (stropy podwieszane). MontaŜ klimatyzatorów typu SPLIT winien być wykonywany przez firmę wykonawczą posiadającą autoryzację producenta urządzenia i z uwzględnieniem wszystkich wymagań wynikających z DTR urządzeń. 6. Badania odbiorcze Badania odbiorcze instalacji naleŝy prowadzić wg procedur wymienionych w [1], [3], a w przypadku urządzeń takich jak: centrale, wentylatory, klimatyzatory SPLIT, układy automatyki, z uwzględnieniem szczegółowych wymagań wynikających z DTR tych urządzeń. 7. Kontrola jakości robót Kontrola jakości robót związanych z wykonaniem instalacji wentylacyjnych powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami specyfikacji SO oraz [1]. KaŜda dostarczona partia wyrobów budowlanych powinna być zaopatrzona w świadectwo kontroli jakości producenta. Wyniki przeprowadzonych badań naleŝy uznać za dodatnie, jeŝeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeśli którekolwiek z wymagań nie zostało spełnione, naleŝy daną fazę uznać za niezgodną z wymaganiami i po dokonaniu poprawek, przeprowadzić badanie ponownie. 8. Obmiar, odbiór robót i warunki płatności Obmiar i odbiór końcowy robót winien być prowadzony zgodnie z wymaganiami specyfikacji ogólnej (SO). Wykonawca jest zobowiązany przygotować do odbioru dokumenty wg SO. Warunki płatności winny być ustalone zgodnie z zapisami specyfikacji ogólnej (SO). 9. Piśmiennictwo [1] Wymagania techniczne COBRTI Instal. Warunki techniczne wykonania i odbioru instalacji wentylacyjnych. Zeszyt 5. Warszawa 2002 [2] PN-EN 12792:2006 [3[ PN-EN 12599:2002 [ ] Przepisy i normy powołane w specyfikacji ogólnej SO oraz w [1]. Ustala się, Ŝe stosowane będą wskazane przepisy i normy po ich zweryfikowaniu pod względem aktualności z chwilą ich zastosowania.
