1 SUSZ - TRANSPORTUJ - PRZECHOWUJ! Kompletne rozwiązania dla ziarna 1

2 ABSOLUTNY LIDER URZĄDZEŃ DO OBSŁUGI ZIARNA PRODUKTY STWORZONE BY SŁUŻYĆ Produkty wysokiej jakości, zaprojektowane i produkowane w Finlandii od 1952 roku! Firma Mepu, znana z najwyższej jakości sprzętu do obsługi ziarna, jest 60-letnim pionierem w swojej dziedzinie. Nasze ciągłe badania i prace rozwojowe nieustanie dostarczają wielu innowacji które generują wartość dodaną dla naszych klientów. Nasze produkty są bardzo dobrze znane w Europie, co wskazuje na wysoki poziom zadowolenia naszego klienta. 2

3 TABELA ZAWARTOŚCI SUSZARNIE MOBILNE SERIA M5 4-5 SERIA K 6-7 SUSZARNIE STACJONARNE SERIA S 8-9 SUSZARNIE RCW 10 SUSZARNIE PRZEPŁYWOWE SERIA C 11 SUSZARNIE VJATKA SILOSY MODUŁOWE 14 KOSZE PRZYJĘCIOWE SILOSY MEPU TRANSPORT ZBOŻA PODNOŚNIKI KUBEŁKOWE I PRZENOŚNIKI ŁAŃCUCHOWE 20 ŻMIJKI WHEATHEART 21 ŹRÓDŁA CIEPŁA PODGRZEWACZ PODGRZEWACZE POWIETRZA KONTENERY CIEPLNE 26 COOL BIO BOX 27 PRZENOŚNIKI PNEUMATYCZNE REM 27 SORTOWNIK MEPU 2000 MAJOR 28 SYSTEMY STEROWANIA 29 Nasze zautomatyzowane i zrobotyzowane obiekty produkcyjne gwarantują wydajne i wiarygodne wyroby. Nasza produkcja oparta jest o certyfikat jakości SFS-EN ISO 9001 oraz zgodnie z normami SFS-EN ISO Produkcja prowadzona jest zgodnie z normami środowiskowymi SFS-EN ISO oraz OHSAS 18001:fi czyli podstawowymi wymogami bezpieczeństwa. Mepu zastrzega sobie prawo do zmian w zakresie modeli, kolorystyki, wyposażenia oraz cen produktów,które dostarcza, bez wcześniejszego powiadomienia. Oferta dotycząca produktów może się różnić w zależności regionu. Zdjęcia w tej broszurze i innych publikacjach mogą zawierać wyposażenie które nie jest zawarte w standardzie. Parametry wydajnościowe i techniczne są poglądowe. Prosimy o sprawdzenie wyposażenia produktu ze swoim sprzedawcą produktów MEPU. 3

4 4

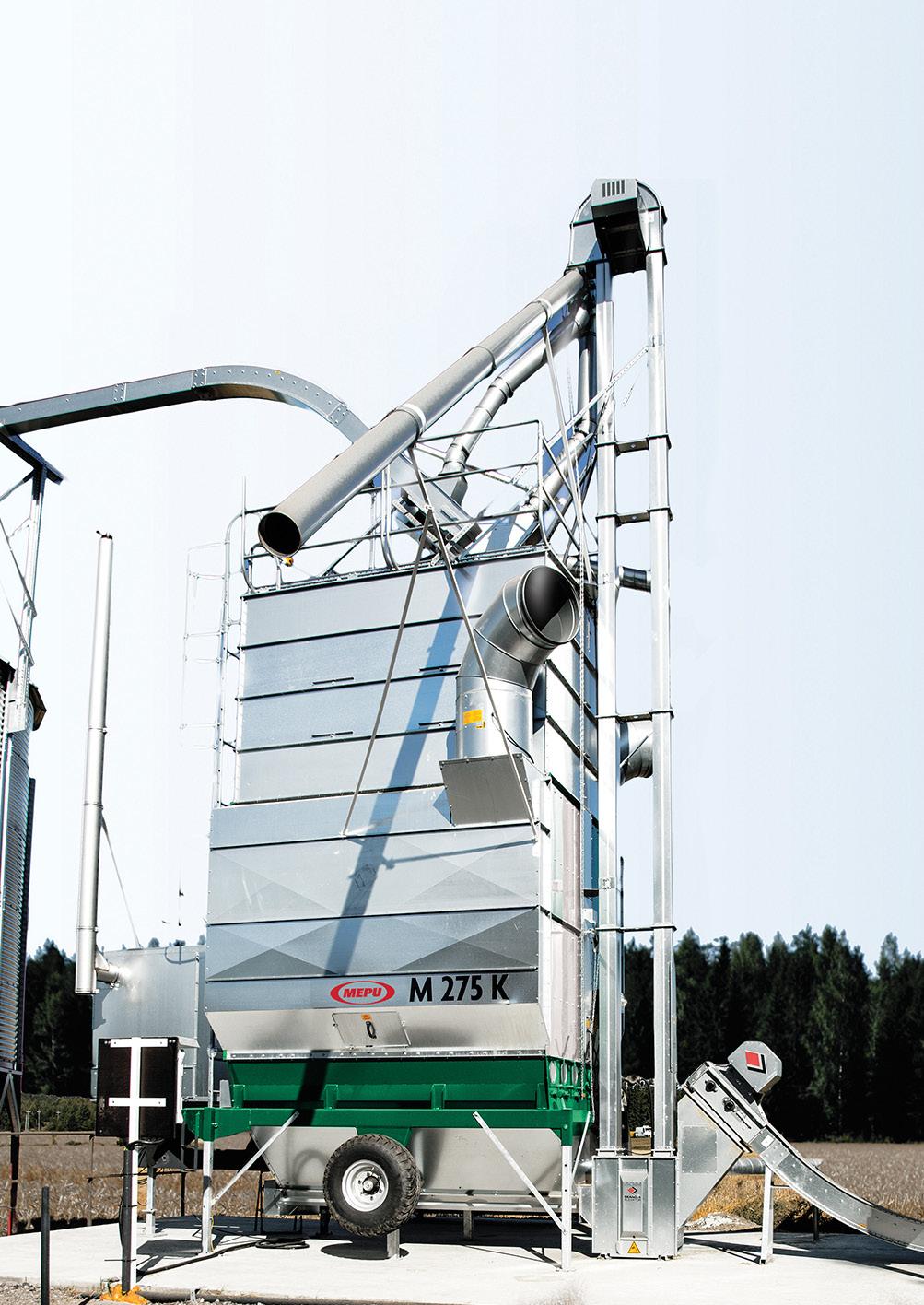

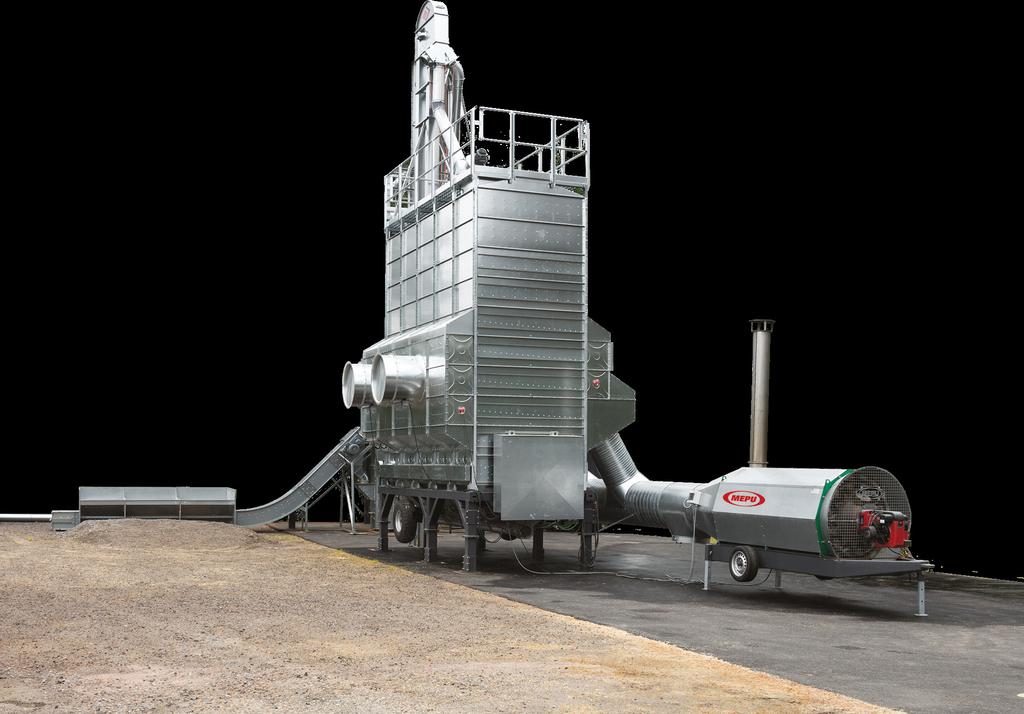

5 DUŻE SUSZARNIE MOBILNE MEPU SERII M5 WYSOKIEJ JAKOŚCI NIEZAWODNE SUSZENIE ZIARNA Nowa, praktyczna seria M5 mobilnych suszarni Mepu podkreśla ich niezawodność oraz łatwość obsługi. Suszarnie serii M5 opierają się na tej samej sprawdzonej technologii, co suszarnie Mepu z ciągłym przepływem, o dużej mocy. Zastosowanie zaawansowanej technologii suszenia zapewnia wysokiej jakości rezultaty oraz szybkie i energooszczędne suszenie ziarna. Suszarnię, piec oraz kosz przyjęciowy można ustawiać dowolnie Nowa suszarnia mobilna serii M5 to wielofunkcyjne kompletne rozwiązanie, w której suszarnię, piec oraz kosz przyjęciowy można dowolnie ustawiać zgodnie z potrzebami klienta. Asortyment mobilnych suszarni serii M5 jest projektowany i produkowany w Finlandii! Model M5-38 M5-51 M5-63 M5-71 M5-79 Wysokość urządzenia A [m] 7,2 8,7 10,2 11,2 12,2 Szerokość urządzenia C [m] 3,6 4,1 4,1 4,1 4,1 Pojemność ziarna [m³] 38 50,6 63,3 71,1 78,9 Pojemność sekcji suszenia [m³] 23,4 31, ,8 54,6 Pojemność sekcji buforowej [m³] 14,6 19,4 24,3 24,3 24,3 Podnośnik [t / h] Wysokość podnośnika [m] 12 13, Zalecany piec [kw] x 750 Natężenie prądu podczas procesu suszenia, standardowe urządzenie [A] 46,5 57,3 61,3 74,3 90,1 Akcesoria: Duży wybór koszy przyjęciowych Palniki gazowe z bezpośrednim płomieniem Wentylatory odśrodkowe Zestawy separatora pyłu dla podnośnika oraz wentylatorów odśrodkowych Panele sterowania dla rozbudowanych systemów Dolny lej zamykany na zatrzask Pojemność ziarna obliczona dla pszenicy, przy zawartości wilgoci wynoszącej 18%. Podczas suszenia przy wysokich poziomach wilgoci, ziarno pęcznieje maksymalna pojemność napełnienia jest niższa. Podane wartości zostały obliczone w teorii i mogą różnić się w zależności od miejscowych warunków i właściwości zboża. 5

6 Wydajne suszenie dzięki środkowemu kanałowi! Więcej informacji znajdziesz od strony 10 (suszarnie RCW) 6

7 MOBILNE SUSZARNIE SERIA K EKONOMICZNE ORAZ WYDAJNE SUSZENIE ZIARNA Suszarnie mobilne Mepu serii K to ekonomiczne, wydajne oraz szybkie i łatwe do rozmieszczenia jednostki suszące ciepłym powietrzem. Suszarnie mobilne mogą być łatwo przemieszczane z miejsca na miejsce. Mobilne suszarnie serii K zostały wyposażone w daszkowe komory suszące, podnośnik, separator zanieczyszczeń, nagrzewnicę, podajnik z rotacyjnymi rolkami podającymi oraz stożkową podstawę. Nowoczesne mobilne suszarnie oferują równomierne suszenie nawet w trudnych warunkach oraz umożliwiają ekonomiczne suszenie mokrego ziarna. Mobilne suszarnie są odpowiednie dla suszenia kilku rodzajów ziarna i małych nasion. Podajnik został wyposażony w falownik. Akcesoria: Szeroka gama koszy przyjęciowych Wagi Powiadamianie GSM Aspiratory kanałowe Mechaniczne i elektryczne rozdzielacze 2-, 3-, 6- oraz 8-drogowe Platformy serwisowe podnośnika + drabiny Zwiększona powierzchnia na ziarno Przedłużenie stopni Szybkie i łatwe do rozmieszczenia bez znacznych kosztów Zalety łatwych w użyciu oraz niezawodnych suszarni mobilnych w porównaniu do tradycyjnych stacjonarnych suszarni silosowych obejmują: oszczędność kosztów, szybkość uruchomienia, wydajność suszenia oraz wysokość suszarni. M 420k Model M 180k M 205k M 240k M 275k M 300k M 365k M 420k Szerokość (podczas transportu / funkcjonowania) [m] 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 3,14 / 3,87 Szerokość transportu [m] 6,23 6,23 6,23 6,23 6,23 6,23 6,23 Wysokość transportu [m] 4,25 4,25 4,25 3,85 3,85 3,85 3,85 Długość podczas funkcjonowania (max / min) [m] 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 8,08 / 6,85 Wysokość urządzenia (do pokrywy) [m] 4,3 / 4,6 4,8 / 5,1 5,5 / 5,8 6,3 6,8 8 / 9,7 9,7 Wysokość podnośnika [m] 8,25 8,75 9, ,5 11,75 13,5 Pojemność ziarna [m 3 ] 16,3 18,4 21,6 25,1 27,2 33,9 39,4 Waga urządzenia [t] ,5 8 8,5 9,4 Zalecany piec [kw] 250 / / / Rozmiar bezpiecznika, standardowe urządzenie [A] Zasilanie elektryczne, standardowe urządzenie [kw] 11 / / Pojemność ziarna obliczona dla pszenicy, przy zawartości wilgoci wynoszącej 18%. Podczas suszenia przy wysokich poziomach wilgoci, ziarno pęcznieje maksymalna pojemność napełnienia jest niższa. Podane wartości zostały obliczone w teorii i mogą różnić się w zależności od miejscowych warunków i właściwości zboża. 7

8 SUSZARNIE STACJONARNE SERIA S WYSOKA JAKOŚĆ ORAZ WYDAJNE SUSZENIE ZIARNA Nowe stacjonarne suszarnie Mepu serii S suszą ziarno w delikatny, energooszczędny oraz niezawodny sposób nawet w trudnych warunkach. Wilgotność partii ziarna nie ma wpływu na wyniki, gdyż ziarno jest suszone poprzez obracanie go w komorach suszenia oraz wyrównywanie wilgotności ziarna w górnej części zasobnika tyle razy, aż cała partia ziarna będzie całkowicie sucha. Zaawansowana technologia suszenia Suszarnie serii S opierają się na tej samej nowoczesnej technologii, co suszarnie Mepu z ciągłym przepływem o dużej mocy. Projekt suszarni podkreśla nie tylko zaawansowaną technologię suszenia, ale także niezawodność oraz łatwość użytkowania. Asortyment stacjonarnych suszarni serii S stanowi kompletne rozwiązanie zaprojektowane i produkowane w Finlandii. 8

9 SUSZARNIE STACJONARNE: S2 Pojemność podajnika 0,9m3 Pojemność komory suszenia (wys. 1m) 3,4m3 Pojemność sekcji buforowej (wys. 0,5m) 1,9m3 Pojemność pokrywy 0,6m3 Model S2-15 S2-19 S2-22 S2-26 S2-29 S2-33 S2-36 S2-40 S2-43 S2-46 Wysokość urządzenia A [m]* 8,7 9,7 10,7 11,7 12,7 13,7 14,7 15,7 16,7 17,7 Wysokość urządzenia A [m]** 7,1 8,1 9,1 10,1 11,1 12,1 13,1 14,1 15,1 16,1 Szerokość urządzenia B [m] 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 Pojemność ziarna [m³] 14,5 18,4 21,5 25,4 28,5 32,4 35,5 38,6 41,7 44,9 Pojemność sekcji suszenia [m³] 8,6 8,6 11,7 11,7 14,8 14, ,1 24,2 27,3 Pojemność sekcji buforowej [m³] 6,8 10,7 10,7 14,6 14,6 18,4 18,4 18,4 18,4 18,4 Podnośnik [t / h] Wysokość podnośnika [m]* Wysokość podnośnika [m]** Zalecany piec [kw] Natężenie prądu podczas procesu suszenia, standardowe urządzenie [A]* 52 55,6 60,2 59,4 72,7 76,6 76,6 52,6 60,4 67,2 Zasilanie elektryczne podczas procesu suszenia, standardowe urządzenie [kw]* 22,8 22,8 26,3 27, ,7 30,9 SUSZARNIE STACJONARNE: S3 Pojemność podajnika 1,4m3 Pojemność komory suszenia (wys. 1m) 5,1m3 Pojemność sekcji buforowej (wys. 0,5m) 3m3 Model S3-29 S3-34 S3-39 S3-44 S3-50 S3-55 S3-59 S3-64 Wysokość urządzenia A [m]* 10,2 11,2 12,2 13,2 14,2 15,2 16,2 17,2 S ,2 Wysokość urządzenia A [m]** Szerokość urządzenia B [m] 3,1 3,1 3,1 3,1 3,8 4,13 4,13 4,13 4,13 Pojemność ziarna [m³] 27,6 32,3 38,1 42,8 48,6 53, ,6 67,3 Pojemność sekcji suszenia [m³] 12,9 17,5 17,5 22,2 22,2 26,9 31,6 36,3 40,9 Pojemność sekcji buforowej [m³] ,8 21,8 27,6 27,6 27,6 27,6 27,6 Podnośnik [t / h] Wysokość podnośnika [m]* Wysokość podnośnika [m]** Zalecany piec [kw] х х х 2 Natężenie prądu podczas procesu suszenia, standardowe urządzenie [A]* 42,8 50,2 54,1 61,9 65,2 65,2 73,7 88,6 88,2 Zasilanie elektryczne podczas procesu suszenia, standardowe urządzenie [kw]* 18,3 21,8 23,8 27,8 30,2 30,2 32,5 40,3 39,8 S4-77 S4-83 S4-90 S4-96 S4-102 Pojemność pokrywy 0,9m3 SUSZARNIE STACJONARNE: S4 S4-51 Model Pojemność podajnika 1,8m3 Pojemność komory suszenia (wys. 1m) 6,8m3 Pojemność sekcji buforowej (wys. 0,5m) 3,8m3 Pojemność pokrywy 1,1m3 S4-57 S4-65 S4-71 Wysokość urządzenia A [m]** Szerokość urządzenia B [m] 3,8 3,8 4,1 4,1 4,1 4,1 4,1 4,1 4,1 Pojemność ziarna [m³] 48, , ,3 81,5 87, ,2 Pojemność sekcji suszenia [m³] 23,4 29,7 29,7 35,9 42,2 48,4 54,6 60,9 67,1 Pojemność sekcji buforowej [m³] 27,2 27,2 34,9 34,9 34,9 34,9 34,9 34,9 34,9 Podnośnik [t / h] Wysokość podnośnika [m]** Zalecany piec [kw] х2 750 х2 750 х2 750 х2 750 х х х х2 Natężenie prądu podczas procesu suszenia, standardowe urządzenie [A] 66,5 78,9 82,2 109,1 109,1 112,3 148,1 148,1 163,3 Zasilanie elektryczne podczas procesu suszenia, standardowe urządzenie [kw] 30,5 34,8 36, ,8 49,7 49,7 57,2 * wysoka podstawa ** niska podstawa Pojemność ziarna obliczona dla pszenicy, przy zawartości wilgoci wynoszącej 18%. Podczas suszenia przy wysokich poziomach wilgoci, ziarno pęcznieje maksymalna pojemność napełnienia jest niższa. Podane wartości zostały obliczone w teorii i mogą różnić się w zależności od miejscowych warunków i właściwości zboża. 9

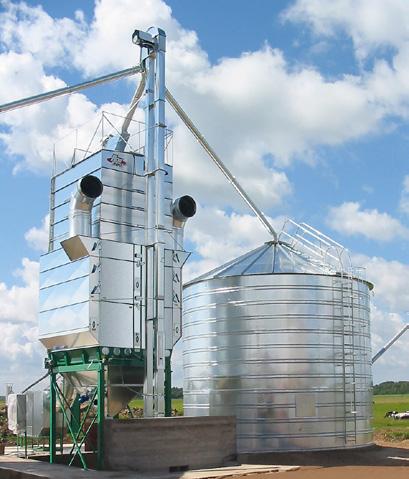

10 SUSZARNIE RCW DLA DUŻYCH OBSZARÓW UPRAWNYCH Suszarnie Mepu RCW są przeznaczone dla dużych obszarów uprawnych. RCW wykorzystuje strukturę komór mobilnych suszarni, co umożliwia bardziej ekonomiczne suszenie. Ciepłe powietrze wdmuchiwane do centralnego kanału zapewnia dużą powierzchnię w komorach suszących. Suszarnie RCW są wyposażone w sześcio-rolkowe urządzenie podające, którego wskaźnik podawania jest regulowany zmiennie z falownikiem. Oferujemy trzy rodzaje podnośników kubłowych ( t / h). Wszystkie podnośniki są wyposażone w sworzniowe motoreduktory. W górnej części podnośnika znajduje się miejsce przeznaczone na oczyszczacz pyłowy, którego można używać w fazie opróżniania. Zmotoryzowana płyta rozsypywacza rozdziela oraz rozmieszcza ziarno równomiernie w całym zbiorniku na ziarno. Nagrzewnica nadciśnieniowa jest zazwyczaj używana jako źródło ciepła, a w połączeniu z aspiratorami kanałów wylotowych tworzy nieznacznie podciśnienie w suszarni. Umożliwia to bezpiecznie, wydajne oraz bezpyłowe suszenie. Opcjonalnie, suszarnie można wyposażyć, zamiast tradycyjnej nagrzewnicy nadciśnieniowej, w źródła ciepła o kompletnie negatywnym ciśnieniu lub odpowiednie do spalania energii wewnętrznej. Model RCW 200 RCW 300 RCW 365 Szerokość urządzenia A [m] 3,07 3,07 3,07 Długość urządzenia B [m] 3,76 3,76 3,76 Wysokość urządzenia [m] 8,3 9,8 11 Min. wysokść podnośnika [m] 11,75 13,25 14,5 Pojemność ziarna [m 3 ] 20,9 29,8 36,6 Zalecany piec [kw] Sekcja komory grzejącej (wys. 1186mm) 5,36m ½ sekcji komory grzejącej (wys. 500mm) 2,39m Przestrzeń na ziarno (wys. 500mm) 3,45m Natężenie prądu podczas procesu suszenia [A] 21,1 34,3 34,3 Moc podczas procesu suszenia [kw] 11, Pojemność ziarna obliczona dla pszenicy, przy zawartości wilgoci wynoszącej 18%. Podczas suszenia przy wysokich poziomach wilgoci, ziarno pęcznieje maksymalna pojemność napełnienia jest niższa. Podane wartości zostały obliczone w teorii i mogą różnić się w zależności od miejscowych warunków i właściwości zboża.

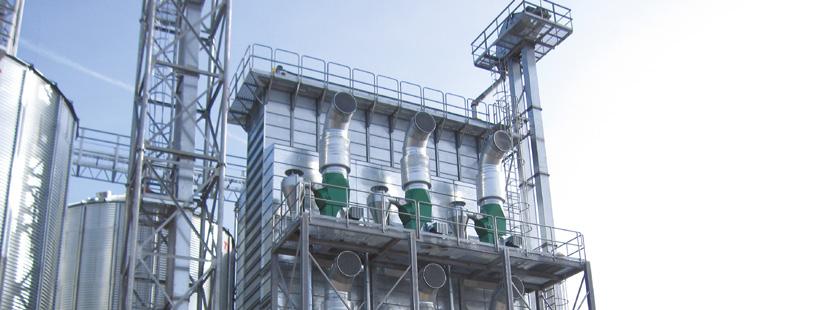

11 SUSZARNIE PRZEPŁYWOWE SERIA C WYDAJNE I JEDNOLITE SUSZENIE ZIARNA Nowoczesne, przepływowe suszarnie Mepu wykorzystujące ciepłe powietrze suszą ziarno w delikatny, równomierny oraz energooszczędny sposób. Wydajność suszarni pozostaje na wysokim poziomie. Wielkość, ładowność oraz moc suszarni przepływowych serii C można regulować. Sposób suszenia można dopasować do potrzeb klienta poprzez przystosowanie liczby komór suszących oraz silosów na ziarno. Proste i szybkie utrzymanie i konserwacja Staranie zaprojektowana ciasna daszkowa struktura komór suszących zapewnia delikatne oraz równomierne suszenie ziarna, bez ryzyka przegrzania lub niedosuszenia. Gładkie wewnętrzne powierzchnie jednostki suszącej są łatwe do czyszczenia, co oznacza łatwe i szybkie utrzymanie oraz konserwację urządzenia. Zastosowanie w suszarniach typu C galwanizowanych materiałów, które zostały zaprojektowane oraz wyprodukowane w Finlandii zapewnia długą żywotność suszarni. Na wieloraki wybór źródeł suszenia składają się palniki olejowe oraz bezpośrednie palniki gazowe. W mniejszych modelach podajnik rolkowy zapewnia dokładne oraz równomierne podawanie we wszystkich warunkach. Większe modele zostały wyposażone w podajnik kubełkowy gwarantujący wysoką wydajność podawania w krótkim czasie. Dodatkowo, w większych suszarniach istnieje możliwość wyłączenia przepływu powietrza na czas podawania, co znacznie obniża emisje pyłu. Szeroka gama akcesoriów We wszystkich modelach serii C liczbę komór chłodzących ziarno można regulować. Większe modele zostały standardowo wyposażone w siatki utrzymujące ziarno z dala od palnika, które znajdują się na górze palnika. Zoptymalizowany przepływ powietrza przez kanały powietrzne zapewnia wydajne oraz równomierne suszenie. Dodatkowe wyposażenie obejmuje system sterowania dopasowany do potrzeb klienta, system separacji pyłu, izolację cieplną wyposażenia suszarni, wytłumienie głównych dmuchaw oraz platformy/drabiny konserwacyjne zamontowane wewnątrz kanałów powietrza ułatwiające czyszczenie. Model C3-38 C3-52 C3-71 C5-123 C8-246 C Kukurydza 120 С 20-15% [t / h] 11,2 20, ,9 95,9 134,8 Pszenica 100 С 18-13% [t / h] 12,3 22,2 29,6 49,3 105,2 147,9 Rzepak 65 С 12-8% [t / h] 5,6 10,1 13,5 22, ,5 Pojemność ziarna [m 3 ] Wysokość urządzenia [m] 12, Temperatura otoczenia 10 C oraz względna wilgotność otoczenia 70% Pojemność ziarna obliczona dla pszenicy, przy zawartości wilgoci wynoszącej 18%. Podczas suszenia przy wysokich poziomach wilgoci, ziarno pęcznieje maksymalna pojemność napełnienia jest niższa. Podane wartości zostały obliczone w teorii i mogą różnić się w zależności od miejscowych warunków i właściwości zboża. 11

12 12

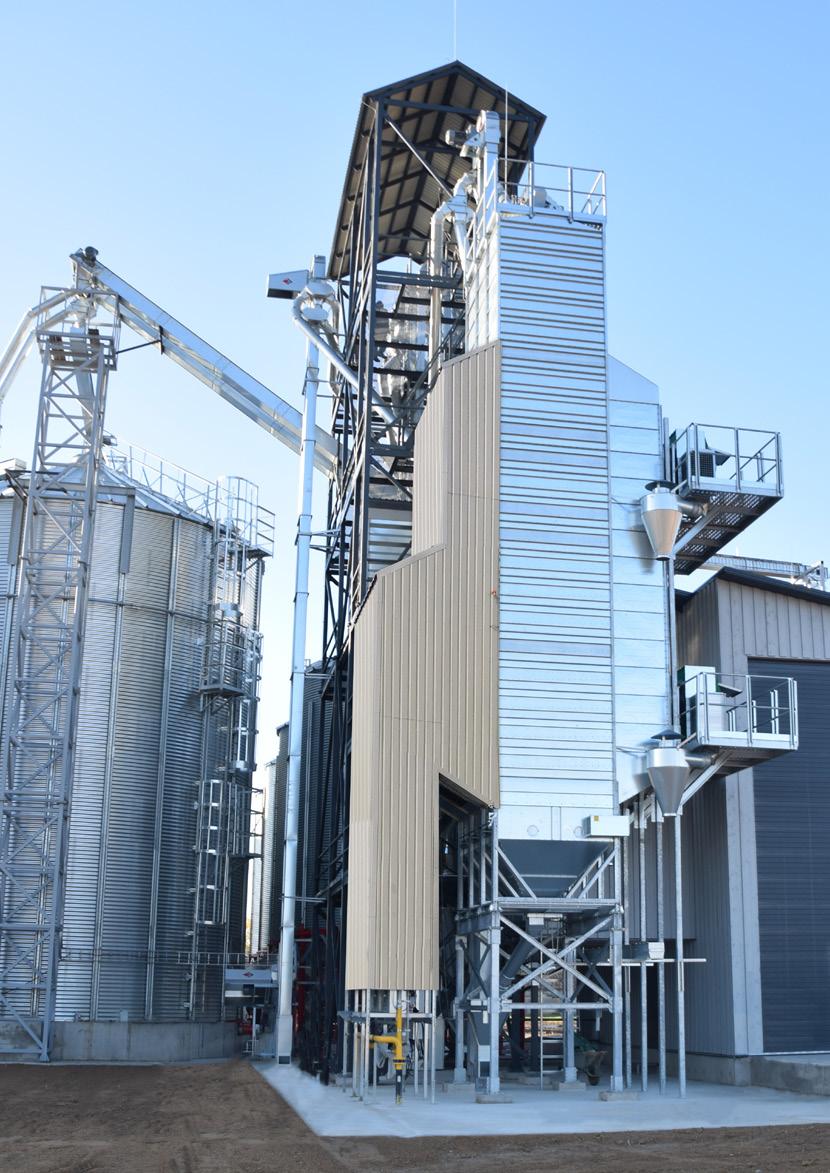

13 PRZEPŁYWOWE SUSZARNIE SERIA VJATKA TECHNOLOGIA SPRAWDZONA W WARUNKACH PÓŁNOCNYCH Przepływowe suszarnie Vjatka to nowoczesne urządzenia umożliwiające suszenie od paszy do ziarna, a nawet drobnoziarnistych roślin oleistych. Suszarnie Vjatka mają na celu zapewnienie stabilnej, intensywnej pracy przez cały proces suszenia, nawet w trudnych warunkach północnego klimatu. Suszarnie Vjatka służą do suszenia pszenicy, kukurydzy, jęczmienia (słodu), rzepaku, durra, roślin strączkowych, słonecznika, soi, gorczycy, maku oraz innych zbóż. Suszarnie mogą być napędzane gazem naturalnym, płynnym lub olejem napędowym. Dostępne opcje dodatkowe to np. system redukcji hałasu, powiadamianie GSM, sterowanie przez SMS oraz wiele innych. Standardowe wyposażenie: Wentylatory odśrodkowe z odpylaczem oraz patkami wstecznego przepływu powietrza. Możliwość wykorzystania strefy chłodzenia do suszenia, co zwiększa wydajność suszarni o 25%. Izolacja kanałów z gorącym powietrzem oszczędza znaczną ilość paliwa. Platforma serwisowa do wentylatorów. Źródło ciepła stanowi integralną część głównego kanału powietrznego suszarni. Wydajność podawanego powietrza można regulować w zależności od rodzaju ziarna. Wyposażony w urządzenie do kontroli wilgotności ziarna w czasie rzeczywistym, w trakcie całego procesu suszenia oraz chłodzenia. Kontrola temperatury powietrza wylotowego w czasie rzeczywistym. Ekran dotykowy ze sterownikiem PLC przeznaczony do sterowania całym procesem w miejscowym języku Model Optima Standard Max Grande 50 Grande 100 Grande 150 Pszenica 100 С 19-14% [t / h] Pszenica 100 С 24-14% [t / h] Kukurydza 110 С 20-15% [t / h] Kukurydza 110 С 30-15% [t / h] Rzepak 60 С 12-7% [t / h] Słonecznik 60 С 12-7% [t / h] Pojemność ziarna [m 3 ] Wysokość urządzenia [m] 12,6 15,9 19, Temperatura otoczenia 10 C oraz względna wilgotność otoczenia 70% Pojemność ziarna obliczona dla pszenicy, przy zawartości wilgoci wynoszącej 18%. Podczas suszenia przy wysokich poziomach wilgoci, ziarno pęcznieje maksymalna pojemność napełnienia jest niższa. Podane wartości zostały obliczone w teorii i mogą różnić się w zależności od miejscowych warunków i właściwości zboża. 13

14 SILOSY MODUŁOWE WSZECHSTRONNE PRZECHOWYWANIE ZIARNA Wszechstronny system silosów Mepu umożliwia szybkie skonstruowanie pomieszczenia do przechowywania w nowym lub istniejącym budynku. Poszczególne elementy silosu można łatwo złożyć w system przechowywania, który pasuje do potrzeb oraz pomieszczeń klientów. Silosy modułowe Mepu dobrze harmonizują się z otoczeniem. Silosy można zamontować tak, aby wydajnie wykorzystać dostępną przestrzeń, gdyż pionowe pale podtrzymują ciężar całej struktury. Po uszczelnieniu wszystkie elementy są bezpośrednio gotowe do użytku jako ściany zewnętrzne. Elementy oraz słupki mogą być także pomalowane na wybrany kolor. Systemy silosów Mepu posiadają certyfikat CE, co oznacza, że są zgodne ze wszelkimi wymogami UE dotyczącymi wytrzymałości oraz struktury. Poprzez połączenie różnych elementów silosów modułowych w łatwy i szybki sposób możesz zbudować swój system przechowywania! H 2 Montaż elementów profilowanych poziomo, wykonanych ze stali cynkowanej jest szybki i prosty. Silosy są łączone przy pomocy śrub. Dostępne są silosy płaskodenne oraz lejowe Oferujemy zarówno silosy płaskodenne jak i lejowe. Dysponujemy silosami lejowymi o lejach rozładunkowych o wymiarach mm. Silosy płaskodenne oraz lejowe można wyposażyć we włazy. Dodatkowo, silosy płaskodenne mogą posiadać żmijki oraz proste lub zagięte połączenie rozładunkowe do ściany silosa. Nasza gama akcesoriów jest bogata, obejmuje np. różne opcje zasuw [mm] 2500 [mm] 3000 [mm] T H [m] ,84 1,5 3 1,5 3 1, ,68 1,5 3 1,5 3 1, ,52 1,5 3 1,5 3 1, ,36 1,5 3 1,5 3 2, ,2 1,5 3 1,5 3 2, ,04 1, , ,88 1, , ,72 1, , ,56 1, ,4 1, ,24 1,5 3 2, ,08 1,5 5 2, ,88 1,5 5 2, ,68 1, ,48 1,5 5 Wymiary silosa 16 13,28 1, ,08 1,5 5 T Warstwa 18 14,88 1,5 6 h Wysokość silosa 19 15,68 1, Grubość element Grubość masztu silosa 14

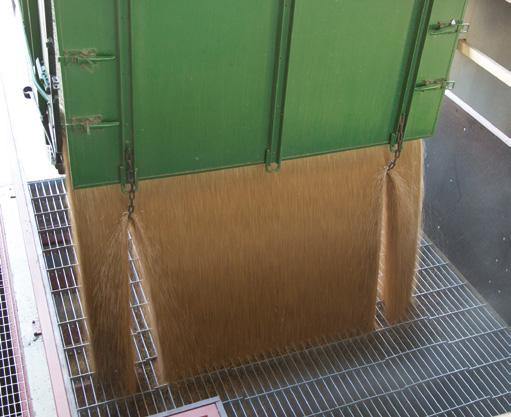

15 BOGATY ASORTYMENT KOSZY PRZYJĘCIOWYCH Wychodząc naprzeciw potrzebom klientów, Mepu oferuje zarówno małe jak i duże kosze. Dysponujemy koszami napędzanymi, niezależnymi koszami wyposażonymi w przenośniki łańcuchowe oraz tradycyjnymi szybami przyjęciowymi dla suszarni. Kosze są montowane przy pomocy połączeń śrubowych. Przenośniki łańcuchowe oraz podnośniki kubełkowe koszy Mepu są kompatbilne z suszarniami Mepu oraz pozostałymi urządzeniami Mepu. Dzięki naszemu bogatemu asortymentowi produktów w łatwy sposób można zamontować funkcjonalne rozwiązania doskonałe do obsługiwania ziarna. 15

16 1. Niski kosz przyjęciowy z przenośnikiem łańcuchowym Kosz jest montowany na równym poziomie, włączając przenośnik łańcuchowy oraz elementy niezbędne do podłączenia przenośnika. Kosz można załadować dużą ilością ziarna, które zostanie przetransportowane przy pomocy przenośnika łańcuchowego. Wybór przenośnika łańcuchowego jest uzależniony od osiągów podnośnika kubełkowego. Nie ma konieczności zastosowania dodatkowej struktury wspierającej dookoła kosza. Wysokość przechyłu jest większa niż w niższych opcjach. Model A [mm] B [mm] C [mm] D [mm] [m³] KTG (60t) KTG (60t) KTIG (80t) ,5 KTIG (80t) ,5 KTIG (100t) ,5 KTIG (100t) ,5 2. Zsyp grawitacyjny Prosty i solidny kosz przyjęciowy przykręcony wewnątrz betonowych ścian stanowi dobre rozwiązanie dla suszarni stancjonarnych oraz mobilnych wyposażonych w podnośnik kubełkowy. Kosz przyjęciowy można bezpośrednio podłączyć do podnośnika kubełkowego. W takim przypadku ziarno spływa dzięki sile grawitacji. Akcesora dodatkowe obejmują kraty oraz wsporniki mocowane przy pomocy śrub pod koszem. Model A [mm] B [mm] C [mm] [m³] 2 x ,6 2 x ,5 2,5 x ,4 3 x Szerokie kosze przyjęciowe z przenośnikami łańcuchowymi Niskie oraz lekkie kosze montowane na równym terenie posiadają przenośniki łańcuchowe oraz obracane łączniki do podłączenia podnośnika. Oznacza to, że kosz można dowolnie ustawiać względem podnośnika. Wybór przenośnika łańcuchowego jest uzależniony od osiągów podnośnika kubełkowego. Model A [mm] B [mm] C [mm] [m³] KTG (60t) KTG (60t) KTG (60t) KTIG (80t) KTIG (80t) KTIG (80t) KTIG (100t) KTIG (100t) KTIG (100t)

17 4. Duże kosze przyjęciowe To mocniejsza wersja niskich koszy Mepu, posiadających te same właściwości. Kosze te są kompatybilne ze wszystkimi suszarniami wyposażonymi w podnośnik kubełkowy. Duży rozmiar kosza pozwala na wykorzystywanie go także do przechowywania ziarna. Model A [mm] B [mm] C [mm] [m³] KTG (60t) KTG (60t) KTIG (80t) KTIG (100t) KTG (60t) KTIG (80t) KTIG (100t) KTIG (100t) Podłużne i poprzeczne kosze przyjęciowe Tradycyjne kosze kompatybilne ze wszystkimi suszarniami, wyposażone w żmijki, które delikatnie przenoszą ziarno do podnośnika. Kosz w modelu z podnośnikiem kubełkowym został wyposażony we własny napęd. Ustawienia kosza można zmienić. Pojemność 1,3m 3 6. Przejezdne kosze przyjęciowe Kosz przyjęciowy zamontowany wewnątrz ścian betonowych oraz wyposażony w wydajne przenośniki łańcuchowe w przypadku zastosowań wymagających dużej wydajności. Szerokość kosza napędzanego zawsze wynosi trzy metry (z 50cm odstępami). Kosz posiada strome i gładkie ścianki, co chroni przed wyginaniem się w łuk. Czyszczenie kosza jest łatwe poprzez zastosowanie włazu w ścianie bocznej. Wyposażenie dodatkowe obejmuje belki wspornikowe przeznaczone do umieszczenia w betonowej osłonie oraz mocne kratownice umożliwiające przejeżdzanie po koszu traktorem lub ciężarówką. Wybór przenośnika łańcuchowego uzależniony jest od osiągów podnośnika kubełkowego. Model A [mm] B [mm] C [mm] [kg] [m³] KTIG (100t) ,4 KTIG (100t) ,5 KTIG (100t) ,6 KTIG (100t) ,6 KTIG (100t) ,7 KTIG (80t) ,5 KTIG (80t) ,5 KTIG (80t) ,5 KTIG (80t) KTIG (80t) KTIG (60t) ,5 KTIG (60t) ,5 KTIG (60t) ,5 KTIG (60t) KTIG (60t) KTG (60t) ,5 KTG (60t) ,5 KTG (60t) ,5 KTG (60t) KTG (60t)

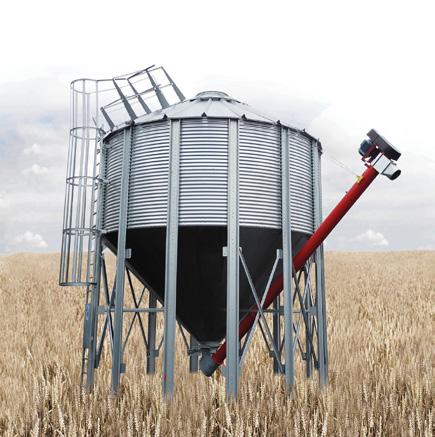

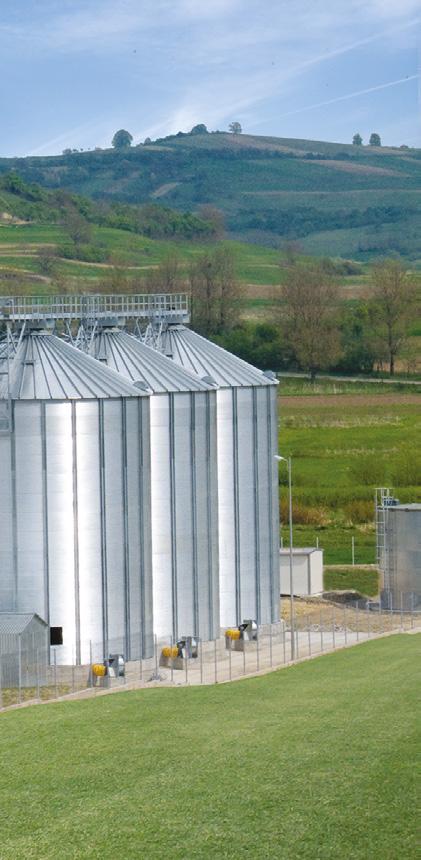

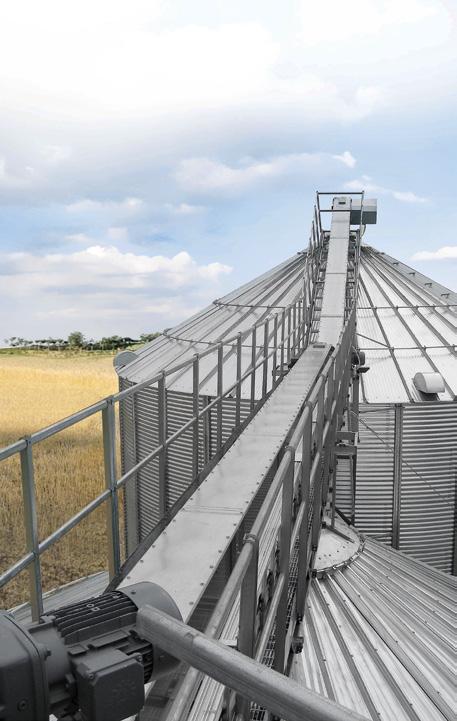

18 SILOSY MEPU SWOBODNE I NIEZAWODNE PRZECHOWYWANIE ZIARNA Silosy Mepu zostały zaprojektowane tak, aby w najdrobniejszym szczególe spełniać wymagania nowoczesnego przechowywania ziarna. Wybierz z naszej oferty jednostkę o najbardziej dogodnym dla Ciebie rozmiarze oraz modelu wraz ze wszystkimi niezbędnymi akcesoriami. Oferujemy nowoczesne silosy w dostępnej cenie i o szybkim montażu. Asortyment silosów obejmuje trzy różne rodzaje: silosy płaskodenne, traditional silosy z lejem betonowym oraz silosy z lejem metalowym. Dysponujemy silosami o średnicy od 4,6m i pojemności od 50m 3. Systemy opróżniania obejmują żmijkę zamiatającą o poziomej jednostce napędowej, skośną jednostkę napędową lub pionową jednostkę napędową z pionowym świdrem oraz typową żmijkę poprowadzoną do silosu. Silosy są odpowiednie do przechowywania wszystkich rodzajów ziarna. Silosy z metalowym lejem mogą być używane w pozycji pionowej do przechowywania buforowego lub jako silos na granulat. Standardowy zestaw obejmuje elementy ściany oraz dachu poddane obróbce powierzchni, usztywnienia ściany, duży właz, drabiny, urządzenie napełniające i właz kontrolny na dachu, śruby i nakrętki. Montaż silosu przy pomocy połączeń śrubowych jest łatwy i szybki. Standardowy zestaw silosu z metalowym lejem obejmuje również 45 stalowe dno stożkowe z podporami. Na akcesoria składają się przelotka żmijki i rury ochronne, żmijkę zamiatającą wybieraną w zależności od rozmiaru silosu z prostą lub skośną śrubą jednostki napędowej, przełącznik poziomu ziarna, wentylowane dno oraz wiatrak Pozioma jednostka napędowa Skośna jednostka napędowa Pionowa jednostka napędowa Silosy płaskodenne Model Pojemność Ø Wysokość Wysokość [m³] [m] ściany [m] [m] 460 / ,6 8 9,3 460 / ,6 9,2 10,4 460 / ,6 10,3 11,6 460 / ,6 11,5 12,7 535 / ,35 6,9 8,4 535 / ,35 8 9,5 535 / ,35 9,2 10,7 535 / ,35 10,3 11,8 535 / ,35 11,5 12,9 610 / ,1 6,9 8,6 610 / ,1 8 9,7 610 / ,1 9,2 10,9 610 / ,1 10, / ,1 11,5 13,1 687 / ,87 6,9 8,8 687 / , / ,87 9,2 11,1 687 / ,87 10,3 12,2 687 / ,87 11,5 13,4 760 / ,6 6, / ,6 8 10,2 760 / ,6 9,2 11,3 760 / ,6 10,3 12,4 760 / ,6 11,5 13,6 Silosy z lejem betonowym 1. Oferujemy różne systemy opróżniania silosów Mepu. W przypadku silosów z lejem betonowym skrupulatnie zaprojektowano przelotkę żmijki o wielkości odpowiedniej do opróżnienia silosu przy użyciu najbardziej efektywnego oraz mocnego przenośnika żmijkowego. Dysponujemy silosami z lejami betonowymi o średnicy Ø4,6 - Ø7,6m. 1. Żmijkę zamiatającą Wentylowane dno 18

19 Rolnicze silosy o lejach metalowych Model Pojemność [m³] Ø [m] Wysokość ściany [m] Wysokość [m] 460/4T ,6 4,6 8,8 460/5T ,6 5, /6T ,6 6,8 11,1 460/7T ,6 8 12,2 460/8T ,6 9,1 13,4 535/3T ,35 3,4 8,3 535/4T ,35 4,6 9,4 535/5T ,35 5,7 10,6 535/6T ,35 6,8 11,7 535/7T , ,8 610/2T ,1 2,3 7,7 610/3T ,1 3,4 8,9 610/4T ,1 4, /5T ,1 5,7 11,2 610/6T ,1 6,8 12,3 Silosy HD o lejach metalowych Silosy z lejem metalowym można wyposażyć w system wentylacji. W tym przypadku silos będzie doskonale użyteczny przy chłodzeniu suchego ziarna. Dzięki dużemu włazowi opróżniającemu, który łatwo się otwiera, metalowe lejowe dno silosu przy kącie nachylenia 45 jest sprawnie opróżniane. Model Pojemność [m³] Ø [m] Wysokość ściany [m] Wysokość [m] 460/9T ,6 10,3 14,6 460/10T ,6 11,4 15,8 460/11T ,6 12,6 16,9 535/8T ,35 9,2 14,1 535/9T ,35 10,3 15,2 535/10T ,35 11,4 16,4 610/7T ,1 8 13,6 610/8T ,1 9,2 14,7 610/9T ,1 10,3 15,8 610/10T ,1 11, /7T , ,2 687/8T ,87 9,2 15,3 687/9T ,87 10,3 16,5 687/10T ,87 11,4 17,6 760/7T , ,8 760/8T ,64 9,2 15,9 760/9T ,64 10,3 17,1 760/10T ,64 11,4 18,2 Ziarno można przechowywać w silosach wyposażonych w system wentylacji bezpośrednio po zmłóceniu, co oznacza, że silos może być używany do przechowywania buforowego. 19

20 SZEROKA GAMA PODNOŚNIKÓW KUBEŁKOWYCH ORAZ PRZENOŚNIKÓW ŁAŃCUCHOWYCH Seria L 30-60t Seria L przenośników jest odpowiednia szczególnie dla małych oraz średniej wielkości gospodarstw, które zajmują się przetwarzaniem ziarna głównie podczas żniw (ilość przetworzonego ziarna rocznie wynosi poniżej 3000t). Ładowność przenośników jest równa ton / godzinę (sucha pszenica). Seria I t Seria I jest dedykowana dla średniej wielkości oraz dużych gospodarstw, suszarni oraz obiektów zajmujących się komercyjnym przechowywaniem ziarna, gdzie ziarno jest przetwarzane przez cały rok (ilość przetworzonego ziarna rocznie wynosi poniżej t). Ładowność przenośników jest równa ton / godzinę (sucha pszenica). Seria H t Seria H znajduje zastosowanie w dużych gospodarstwach oraz w zastosowaniach przemysłowych, w przypadkach ciągłego użytkowania dziennego przez cały rok (ilość przetworzonego ziarna rocznie wynosi ponad t). Ładowność przenośników jest równa ton / godzinę (sucha pszenica). Niezawodne kompleksowe rozwiązanie Bogata gama przenośników łańcuchowych Mepu została tak zaprojektowana, aby spełniać wymogi klientów dotyczące ładowności oraz zautomatyzowania. Podobnie jak pozostałe produkty Mepu, wysokiej jakości podnośniki kubełkowe i przenośniki łańcuchowe stanowią funkcjonalne oraz niezawodne kompleksowe rozwiązanie zapewniające maksymalną wydajność przenoszenia. Mepu oferuje podnośniki kubełkowe oraz przenośniki łańcuchowe przeznaczone dla małych oraz średniej wielkości gospodarstw, a także dużych gospodarstw i obiektów przemysłowych. Wszystkie przenośniki są wykonane ze stali cynkowanej, co oznacza, że doskonale nadają się do użytku na zewnątrz. 20

21 ŻMIJKI WHEATHEART NIEZAWODNE ORAZ WYDAJNE TRANSPORTOWANIE ZIARNA Łatwa w użytkowaniu żmijka (UT) Wheatheart firmy Mepu to wydajny przenośnik ziarna, którego niezawodność jest gwarantowana przez mocną i prostą strukturę. Żmijka przeznaczona do profesjonalnego użytku doskonale nadaje się do długoterminowego ciągłego użytku, zarówno dla celów napełniania oraz opróżniania silosu. Długość żmijek Wheatheart 8 oraz 10 UT klasyfikuje się w przedziale pomiędzy 5, a 18,5 metrów przy stopniu o dł. 1,5 metra. Standardowa wersja obejmuje napędzaną część podstawy żmijki, wymagane przedłużenia (rura + lina śrubowa), ustawiacz podajnika (właz zamknięcia), zestaw łożysk końca podajnika oraz taśmę wspierającą do mocowania lin. Wyposażenie dodatkowe obejmuje silos lejowy, silos lejowy plus pokrywę, wsparcie liny, 200mm / 250mm podłączenie rury do końca rozładunkowego oraz 160mm / 200mm podłączenie rury do silosu lejowego. Wydajność przenoszenia ziarna: 6 = do 43 ton / godzinę 8 = do 81 ton / godzinę 10 = do 114 ton / godzinę Właściwości fizjologiczne ziarna zawsze wpływają na wydajność. Określona wydajność została przetestowana dla suchej pszenicy (75kg / hl), przy kącie 15 i wydajności podajnika równej 85%. Jeśli kąt zostanie zwiększony do 30 stopni, wydajność spadnie o 20-25%; jeśli kąt zostanie zwiększony do 45 stopni, wydajność spadnie o 35-40%. Podczas przenoszenia ziarna przez żmijkę, może ono ulec zgnieceniu. Żmijka jest przeznaczona do użytku przy rosnącym kącie. Żmijki Wheatheart wyposażone w koła Mobilne żmijki Wheatheart (WHR) Mepu są wyposażone w duże koła oraz mocną konstrukcję podtrzymującą. Dzięki dużej pojemności żmijki doskonale nadają się do napełniania oraz opróżniania magazynów lub silosów. Mocny i niezawodny przenośnik ślimakowy umożliwia łatwe oraz szybkie transportowanie dużych ilości ziarna. Dostępne są następujące rozmiary żmijek Wheatheart WHR: 8, 10 oraz 13 (na zamówienie). Żmijka może być zasilana silnikiem elektrycznym lub przez traktor. Dostępne długości przenośników: od 9,4m do 21,6m. Zewnętrzne orurowanie oraz metalowa rama w kształcie litery A są malowane proszkowo. Standardowe wyposażenie obejmuje: koła, opony oraz kosz ssący. Wyposażenie dodatkowe natomiast obejmuje: dwa różne silosy, 200mm / 250mm rurę łączeniową z końcem rozładunkowym oraz elastyczną rurę rozładunkową. Wydajność przenoszenia ziarna: 8 = do 81 ton / godzinę 10 = do 130 ton / godzinę Długość A [m] B [m] C [m] D [m] E [m] F [m] G [m] H [m] I [m] 31' / 9,4m 6,6 4,6 2,4 4,2 3,7 2,8 2,5 3,7 2,4 A 36' / 11m 7,3 5,3 2,7 5 4,4 3,4 3 4,4 2,5 41' / 12,5m 8,7 6,2 3 5,7 5 3,9 3,5 5 3,1 46' / 14m 9,6 6,9 3,1 6,1 5,6 4,4 3,9 5,5 3,5 H G B 51' / 15,5m 10,7 7,6 3,4 7 6,2 4,6 4,3 5,8 3,7 56' / 17,1m 11,6 7,9 3,5 7,6 6,6 4,9 4,9 7,1 4 C 61' / 18,6m 12,5 8,7 3,6 8,4 7,4 5,8 5,2 7,4 4,9 I 71' / 21,6m 14,3 10,1 3,7 9,7 8,6 6,9 6 8,4 5,6 F E D 21

22 PIECE SUSZARNIOWE MEPU EKONOMICZNE ORAZ WYDAJNE ŹRÓDŁA CIEPŁA Podciśnieniowe oraz nadciśnieniowe piece Mepu słynne z niezawodności oraz wysokiej wydajności wytwarzają ciepło po przystępnej cenie poprzez spalanie oleju, gazu lub biopaliw, takich jak zrębki drzewne lub pellety. Komory paleniskowe wykonane z ognioodpornej stali oraz wymienniki ciepła ze stali nierdzewnej zapewniają długą żywotność pieców. Piece podciśnieniowe są wystarczająco wydajne nawet dla największych suszarni Podciśnieniowe piece Mepu wydajnie i oszczędnie wytwarzają wysoką moc cieplną, spełniając tym samym zapotrzebowanie nawet największych suszarni. Piece podciśnieniowe są odpowiednie do suszenia zarówno ziarna zbóż jak i paszy. Piece można łatwo przekształcić do obsługiwania gazu już przy wymianie palnika. Dostępne są trzy opcje mocy pieców: 750kW, 1000kW oraz 1500kW. Wszystkie piece są wyposażone w palniki fińskiego producenta Oilon. Piece na zrębki drzewne ciepło po przystępnej cenie Piece Mepu na zrębki drzewne wytwarzają ciepło przy wyjątkowo niskich kosztach eksploatacyjnych. Piece te można wyposażyć w systemy palników biopaliw wytwarzanych przez fińskich producentów. W piecach można spalać zrębki drzewne, torf, palety oraz resztki ze wstępnego czyszczenia. Piec na zrębki drzewne można w łatwy sposób zintegrować z systemami suszenia ziarna łatwy w użyciu, logiczny system sterowania pieca sam dba o obsługę pieca, a system sterowania suszarni natomiast zajmuje się obsługą suszarni. Konfigurację wentylatora pieca można zmieniać podczas składania zamówienia. Piec Mepu na zrębki drzewne o mocy kW może być wyposażony w wentylator odśrodkowy o mocy kW, w zależności od potrzeb. Wydajność pieca na zrębki drzewne jest odpowiednia dla suszarni o pojemności od 300-hektolitrów do suszenia do 600-hektolitrów. Większą wydajność można osiągnąć poprzez zastosowanie kilku pieców na zrębkę, aby dostarczyć odpowiedniej energii dla większych suszarni. Przyjazne środowisku piece na zrębki drzewne odporne na bezustanne użytkowanie zapewniają znaczące oszczędności w kosztach zużytej energii. Im większy jest poziom wilgotności suszonego ziarna, tym większe oszczędności. Wydajność wymiennika ciepła w piecu Mepu na zrębki drzewne jest doskonała. 22

23 Piece nadciśnieniowe zapewniają doskonałą wydajność Gama pieców nadciśnieniowych Mepu obejmuje pięć opcji: 210kW, 250kW, 310kW, 400kW oraz 500kW. Wymienniki ciepła pieca oraz przewody kominowe zostały wykonane z ognioodpornej płyty ze stali nierdzewnej, co zapewnia długą żywotność pieców. Wydajność pieców nadciśnieniowych Mepu jest jedną z najlepszych na rynku. Wszystkie piece są wyposażone w palniki fińskiego producenta Oilon. Model 210kW 250kW 310kW 400kW 500kW A [mm] B [mm] C [mm] D [mm] E [mm] F [Ø mm] G [mm] H [mm] K [Ø mm] L [mm] M [mm] N [mm] O [mm] P [Ø mm] Moc grzania [kw] Dysze [gal] ,5 + 4 Kąt rozpylania [ ] Piece nadciśnieniowe dostępne są również w wersji z nadmuchem bocznym Wydajne bezpośrednie palniki gazowe wykorzystują całą energię Bezpośrednie palniki gazowe Mepu jako paliwo wykorzystują gaz naturalny lub płynny charakteryzujące się bardzo niskimi wskaźnikami emisji. Pozwala to na prowadzenie gazów wylotowych bezpośrednio do powietrza suszącego, co oznacza, że nie tracimy energii. Mepu oferuje standardowe palniki z bezpośrednim dostępem do gazu o mocy od 1.250kW do kW. Moc ta jest wystarczająca również w przypadku większych jednostek. Moc palników można płynnie regulować do poziomu dziesięciu procent mocy znamionowej. 23

24 GOTOWE DO UŻYTKU PODGRZEWACZE POWIETRZA Oferowane przez Mepu wydajne podgrzewacze powietrza zasilane olejem lub gazem zapewniają dostawę ciepła we wszystkich warunkach oraz natychmiastowo wytwarzają ciepłe powietrze. Wydajność stacjonarnych ogrzewaczy wynosi od 30kW do 125kW. Stacjonarne oraz mobilne ogrzewacze powietrza można stosować zarówno w dużych jak i małych jednostkach. Przykładowe zastosowania: hale przemysłowe, place budowy, magazyny, szklarnie oraz malarnie. Podgrzewanie powietrza stanowi łatwe, korzystne oraz szybkie rozwiązanie grzewcze. Podgrzewanie powietrza charakteryzuje się wysoką wydajnością oraz małymi kosztami inwestycji. Oprócz podgrzewania, ciche podgrzewacze powietrza można używać do wentylacji. Stacjonarne podgrzewacze można szybko uruchomić. Mobilne podgrzewacze są od razu gotowe do użytku, potrzebne jest tylko zasilanie oraz zbiornik oleju. Jeśli jest taka potrzeba, stacjonarne podgrzewacze można dodatkowo wyposażyć w leje dmuchające w górę w celu kierunkowania powietrza. W podgrzewaczach nie ma części wrażliwych na zimno, co oznacza, że można je przechowywać w zimnych pomieszczeniach gdy nie są używane. Akcesoria: Dołączony termostat z 10m kablem Destylator do ropy z 4m wężem Dołączony przełącznik czasowy z programem dziennym oraz tygodniowym 24

25 Model Eki 30 Eki 30 k Eki 60 Eki 60 k Eki 90 Eki 90 k Eki 125 Eki 125 k A [mm] B [mm] C [mm] D [mm] E [Ø mm] F [mm] G [Ø mm] Max. moc (10bar) [kw] Waga [kg] Wentylator [kw] Przepływ powietrza [m³ / h] Dysze [gal] 0,5 / 0,65 0,5 / 0,65 1,25 1, Zużycie ropy (10bar) [l / h] 2,3 / 3 2,3 /3 5,6 5, ,5 13,5 Zasilanie elektryczne [kw] Elektryfikacja faza 1 faza 1 faza 3 faza 3 faza 3 faza 3 faza 3 faza 3 Moc całkowita [A] Napięcie znamionowe [V] Max. zmiana napięcia [%] Częstotliwość znamionowa [Hz] Wydajność grzania: magazyn [m 3 ] Wydajność grzania: hala przemysłowa [m 3 ] Wydajność grzania: warsztat samochodowy [m 3 ] Wydajność grzania: szklarnia [m 3 ] A B A B ØG D D F F C C ØE ØE A C B Model Eki 60 s Eki 120 s A [mm] B [mm] C [mm] Max. moc (10bar) [kw] Wentylator [kw] Przepływ powietrza [m³ / h] Dysze [gal] 1 2 Zużycie ropy (10bar) [l / h] 2,3-5 3,5-10 Zasilanie elektryczne [kw] Moc całkowita [A] Napięcie znamionowe [V] Max. zmiana napięcia [%] 4 4 Częstotliwość znamionowa [Hz]

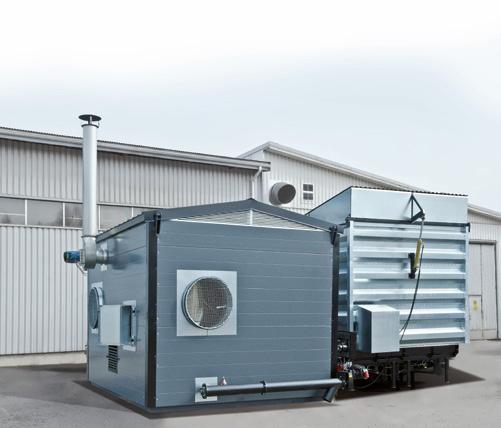

26 WYDAJNE KONTENERY CIEPLNE DLA DUŻYCH OBIEKTÓW Ekonomiczna i niezawodna jednostka grzewcza Mepu Hot Box to wydajne rozwiązanie zaprojektowane specjalnie do grzania dużych obiektów. Kontenery cieplne są dostępne w dwóch klasach energetycznych: 320kW oraz 620kW. Łatwa do uruchomienia jednostka grzewcza osadzona w kontenerze szybko wytwarza ciepło, a temperatura odpowiednia do pracy jest osiągana bez wysiłku. Powietrze wlotowe może pochodzić z ogrzewanych pomieszczeń lub z zewnątrz. Jednostki grzewcze MEPU Hot Box to prawdziwe kotłownie służące do ogrzewania dużych powierzchni. Hot Box y wykorzystywane są przez firmy budowlane, szklarnie, fabryki itp. Są doskonałym wyborem dla firm wynajmujących sprzęt, stoczni jak i ratownictwa. Model HB310 HB620 A [mm] B [mm] C [mm] B C Waga [kg] Wydajność grzania [kw] Przepływ powietrza [m³ / h] Zbiornik na paliwo [l] A A Palnik [model] KP26H 2 x KP26H EKOLOGICZNE CIEPŁO - ŚWIETNY WYNIK TERMICZNY Oferujemy jednostkę cieplną BIO Mepu (moc znamionowa 500kW) wykorzystującą różne źródła energii (np. Palety, zrębki drzewne lub torf) jako paliwo w miejscach wymagających silnej mocy termicznej. Kontener można bezproblemowo przenosić. Oferujemy również jednostki cieplne z wbudowanymi zbiornikami na paliwo! Jednostka cieplna BIO Mepu to wydajne rozwiązanie dla dużych szklarni oraz hal przemysłowych, charakteryzujące się doskonałą oszczędnością paliwa. Zestaw jednostki cieplnej zawiera wszystkie niezbędne elementy jak zbiornik na paliwo, nagrzewnicę, palnik i mechanizmy. Dostępny jest także pojemnik na popiół. 26

27 COOL BIO BOX Cool Bio Box został zaprojektowany do przechowywania pozostałości po padniętym drobiu oraz trzodzie chlewnej. Możliwość zredukowania konieczności transportowania padniętej zwierzyny umożliwia farmom znaczne oszczędności oraz bycie bardziej elastycznymi. Z tego względu wykorzystanie odpowiedniej pojemności oraz wydajności chłodniczej stanowi ekonomiczne rozwiązanie. Cool Bio Box to zamykany zbiornik wyposażony w jednostki chłodnicze. Standardowe wyposażenie przyjaznego środowisku kontenera chłodzącego Cool Bio Box stanowi fińska jednostka chłodząca Bio 10 Lumikko z automatycznym systemem rozmrażania (460W), 1kW jednostka operacyjna oraz komora odparowywania ze stali nierdzewnej. Niniejszy produkt należy umiejscowić w cieniu. Maksymalna temperatura powietrza: +25 stopni, max. jednostka chłodzenia t: -25 stopni. Wymiary kontenera: 2400 x 2000 x 1400mm Wymiary zbiornika: 1850 x 1500 x 700mm Waga: 830kg W skład standardowego wyposażenia wchodzi także pojemnik ze stali nierdzewnej wysuwany na prowadnicach, uchwyty do podnoszenia zbiornika (umożliwiające załadunek pojazdu), 50mm izolację Finnfoam (z powłoką o grubości 1mm wykonaną z włókna szklanego, po obu stronach) oraz ramę stalową pokrytą powłoką lakierniczą. Dodatkowe wyposażenie obejmuje adaptery do załadunku frontowego zgodne z poszczególnymi modelami oraz włazy przeciw ptactwu. PRZENOŚNIKI PNEUMATYCZNE REM Wysokiej jakości przenośniki pneumatyczne VRX wykorzystują szybką oraz cichą cyrkulację powietrza do bezwysiłkowego i wydajnego przenoszenia ziarna do maszyny. Przepustnica powietrza automatycznie zarządza zasysaniem w zależności od ilości ziarna przepływającego do systemu. Jeśli zajdzie taka potrzeba, moc zasysania można także zwiększyć lub zmniejszyć ręcznie. Przenośniki pneumatyczne są wyposażone w wydajny oraz delikatny system żmijkowy. System napędowy znajduje się w dolnej części żmijki. Skrzynia biegów umieszczona jest wewnątrz zbiornika i jest połączona z dolną częścią żmijki przy pomocy drive dog. Dzięki temu usunięcie oraz wymiana dolnej części żmijki trwa tylko kilka minut. Starannie dobrane elementy zestawu węży umożliwiają pracę dookoła urządzenia w promieniu do 15m, z odstępami co 1m. Węże można łatwo odczepiać i eksploatować. Waga Waga zaczepu Wysokość rozładunku żmijki Wymagania hydrauliczne Wymagany traktor HP Szerokość podczas transportu Wysokość podczas transportu (bez wyciągu) Długość podczas transportu VRX PTO Drive kg 196 kg 4,53 m PSI 85 hp 2,44 m 2,48 m 3 m * Wyłącznie na zamówienie. Dane są orientacyjne. 27

28 Lekkie nieczystości Ziarno do sortowania Duże nieczystości Posortowane ziarno Małe ziarno oraz chwasty Bębny przesiewowe dostępne w różnorakich otworach! SORTOWNIK MEPU 2000 MAJOR WYDAJNE SORTOWANIE ORAZ WSTĘPNE OCZYSZCZANIE ZIARNA Wydajny i dostępny cenowo sortownik Major 2000 firmy Mepu jest wyposażony w bęben przesiewowy zapewniający równomierne wyniki przesiewania. Swój mały rozmiar i dużą wydajność urządzenie to zawdzięcza starannie zaprojektowanej strukturze. Ciche, wydajne oraz niezawodne urządzenie sortujące Mepu jest łatwe w montażu oraz użytkowaniu. Jednostkę można np. zamontować w górnej części kompleksowej suszarni. Skrupulatnie zaprojektowana struktura urządzenia sprawia, że nie powoduje ono wibracji oraz nie wymaga bezustannego nadzoru. Co więcej, urządzenie nie wymaga częstej pielęgnacji. Sortownik waży ok. 200kg. Standardowe wyposażenie sortownika obejmuje oddzielny filtr wstępny wykorzystujący jako podstawę zasadę siły wyporu. Filtr wstępny w równym stopniu oddziela kurz oraz inne zanieczyszczenia od ziarna, grochu i rzepaku. Prędkość oraz kąt nachylenia bębnów przesiewowych dostępnych w otworach przesiewowych o różnych rozmiarach można regulować w sposób bezstopniowy podczas pracy urządzenia. Sito zewnętrzne Sito wewnętrzne Owies Jęczmień Pszenica Żyto Rzepak Groch 2 x 20mm Ø8mm KZ x 20mm Ø10mm KZ x 20mm Ø8mm - PR x 20mm 4 x 15mm - PR x 20mm 5 x 30mm PR ,3 x 20mm Ø8mm KZ KZ KZ KZ - - 2,3 x 20mm Ø10mm KZ KZ KZ KZ - - 2,3 x 20mm 4 x 15mm KZ KZ KZ ,5 x 20mm Ø8mm - SJ / KZ KZ ,5 x 20mm Ø10mm - SJ / KZ KZ ,5 x 20mm 4 x 15mm - SJ / KZ KZ ,7 x 20mm Ø8mm - SJ / KZ ,7 x 20mm Ø10mm - SJ / KZ Ø3mm Ø6mm PR - Ø3mm 4 x 15mm PR - 5 x 30mm Ø10mm PR / KZ 5 x 30mm Ø12mm PR / KZ KZ, Klasyfikacja ziarna PR, Preparacja SJ, Słud jęczmienny 28

29 NIEZAWODNE ORAZ ELASTYCZNE SYSTEMY STEROWANIA Systemy sterowania Mepu są elastyczne oraz łatwe w użytkowaniu. Dzięki niezawodnym systemom, użytkowanie suszarni jest łatwe i bezproblemowe. System sterowania suszarnią można dopasować do potrzeb klienta. Wachlarz dostępnych opcji sięga od tradycyjnych automatów suszenia do w pełni zautomatyzowanych systemów sterowania. Podstawowy model Podstawowy model Mepu jest sterowany przez przyciski oraz przełącznik trybu. W przypadku modelu podstawowego, po procesie suszenia automatycznie następuje proces chłodzenia, gdy porcja ziarna jest sucha. Pół-automaty W przypadku trybu pół-automatycznego, system automatycznie przełącza się z trybu napełniania na tryb suszenia, gdy strefa suszenia jest pełna. Silos jest wyposażony w czujnik, dzięki czemu rozpoczęcie oraz zakończenie napełniania jest sterowane automatycznie. System auto z odczepianym panelem dotykowym System Auto jest sterowany przy pomocy kolorowego panelu dotykowego. Panel z połączeniem kablowym można odłączać oraz przenosić, tak jak w realnym centrum sterowania. W systemie Auto suszarnię można zaprogramować do wykonywania jednej lub wielu funkcji lub stałego cyklu napełnianie-suszenie-opróżnianie. Zdalne sterowanie umożliwia także dostęp przedstawicielowi producenta do systemu sterowania w przypadku usterek. Szeroka gama akcesoriów Wszystkie systemy sterowania obejmują wszystkie niezbędne siłowniki oraz czujniki. Dostępna jest także bogata gama akcesoriów jak powiadamianie GSM, miernik wilgoci, sterowanie dodatkowych podnośników i przenośników. Przy pomocy powiadamiania GSM użytkownik może uzyskać informacje o stanie suszarni oraz potencjalnych usterkach. Poszczególne etapy suszenia są zapisywane w pamięci systemu sterowania i wysyłane do użytkownika poprzez SMS, jeśli ten się przemieszcza w trakcie procesu. Suszarnię można również wyposażyć w miernik wilgoci badający wilgotność ziarna w czasie rzeczywistym. Pozwala to na oszczędność czasu oraz energii, gdyż ta metoda jest dokładniejsza w porównaniu do tradycyjnego pomiaru temperatury powietrza w oparciu o wilgotność, co oznacza, że wyniki suszenia są dokładniejsze. W modelach Auto dostępne są również opcje dostępu zdalnego, umożliwiającego monitorowanie lub sterowanie suszarnią przez laptopa lub tablet. 29

30 UWAGI 30

31 Akcesoria MEPU dostarcza najbardziej wszechstronny system rur zbożowych na rynku. Występują one w rozmiarach Ø160mm, Ø200mm i Ø250mm. Elementy rur są łatwe do szczelnego połączenia dzięki zastosowaniu klamer szybkiego montażu. Nie wymagają żadnych narzędzi. 31

32 SKONTAKTUJ SIĘ Z NAMI! Zaplanujmy Twój zakup wspólnie. MEPU Mynämäentie 59, Yläne, Finlandia tel , mepu@mepu.com
