PRZYKŁADOWE DANE TECHNICZNE APARATU USG

Transkrypt

1 PRZYKŁADOWE DANE TECHNICZNE APARATU USG L.p. Przykładowe parametry wymagane (opis funkcji wymaganego parametru) 1. Rok produkcji 2013 lub sprzęt fabrycznie nowy I Parametry techniczne 1. Najwyższej klasy, cyfrowy, aparat ultrasonograficzny z kolorowym Dopplerem Wysokiej klasy jednostka cyfrowa, zwarta, na czterech 2. kołach blokowanych niezależnie, z których przynajmniej dwa posiadają hamulec kierunkowy, uniemożliwiająca na rozdzielenia jednostki głównej od wózka jezdnego 3. Zakres częstotliwości pracy: min MHz lub min MHz 4. Ilość niezależnych kanałów powyżej Ilość niezależnych aktywnych kanałów nadawczych min Ilość niezależnych aktywnych kanałów odbiorczych min Ilość niezależnych gniazd przełączanych elektronicznie min. 4 Monitor LCD o rozdzielczości min. 1280x1024 bez 8. przeplotu. Przekątna monitora min. 17 cali lub min. 19 cali. Możliwość regulacji monitora w dwóch płaszczyznach. 9. Regulacja wysokości pulpitu sterowania min. 15 cm 10. Waga całkowita aparatu max. 100 kg 11. Max. liczba klatek (obrazów) pamięci dynamicznej prezentacji B oraz kolor Doppler min Liczba obrazów pamięci dynamicznej (tzw. Cineloop): min klatek Możliwość uzyskania dynamicznych obrazów po 13. zamrożeniu ze zmianą prędkości odtwarzania (tzw. Cineloop) Możliwość uzyskania sekwencji Cineloop w trybie 4B 14. tj,. 4 niezależnych sekwencji Cineloop jednocześnie na jednym obrazie 15. Pamięć dynamiczna dla trybu M-mode lub D-mode - min. 50 sek. 16. Regulacja głębokości pola obrazowego w zakresie min. 0,5-30 cm Ilość ustawień wstępnych (tzw. presetów) 17. programowanych przez użytkownika min. 40 lub min Przetwornik min. 12 -bitowy 19. Zaawansowany technicznie cyfrowy system formowania wiązki ultradźwiękowej 20. Dynamika systemu min. 230 db 21. Dotykowy, programowalny panel sterujący LCD o wielkości min. 10 cali 22. Możliwość obrotu pulpitu sterowania w lewo/prawo min. +/- 160 stopni 23. Możliwość obrotu i pochylenia monitora względem klawiatury Parametry jakie może zaoferować uczestnik Dialogu Technicznego (podać zakres lub opisać) 1/7

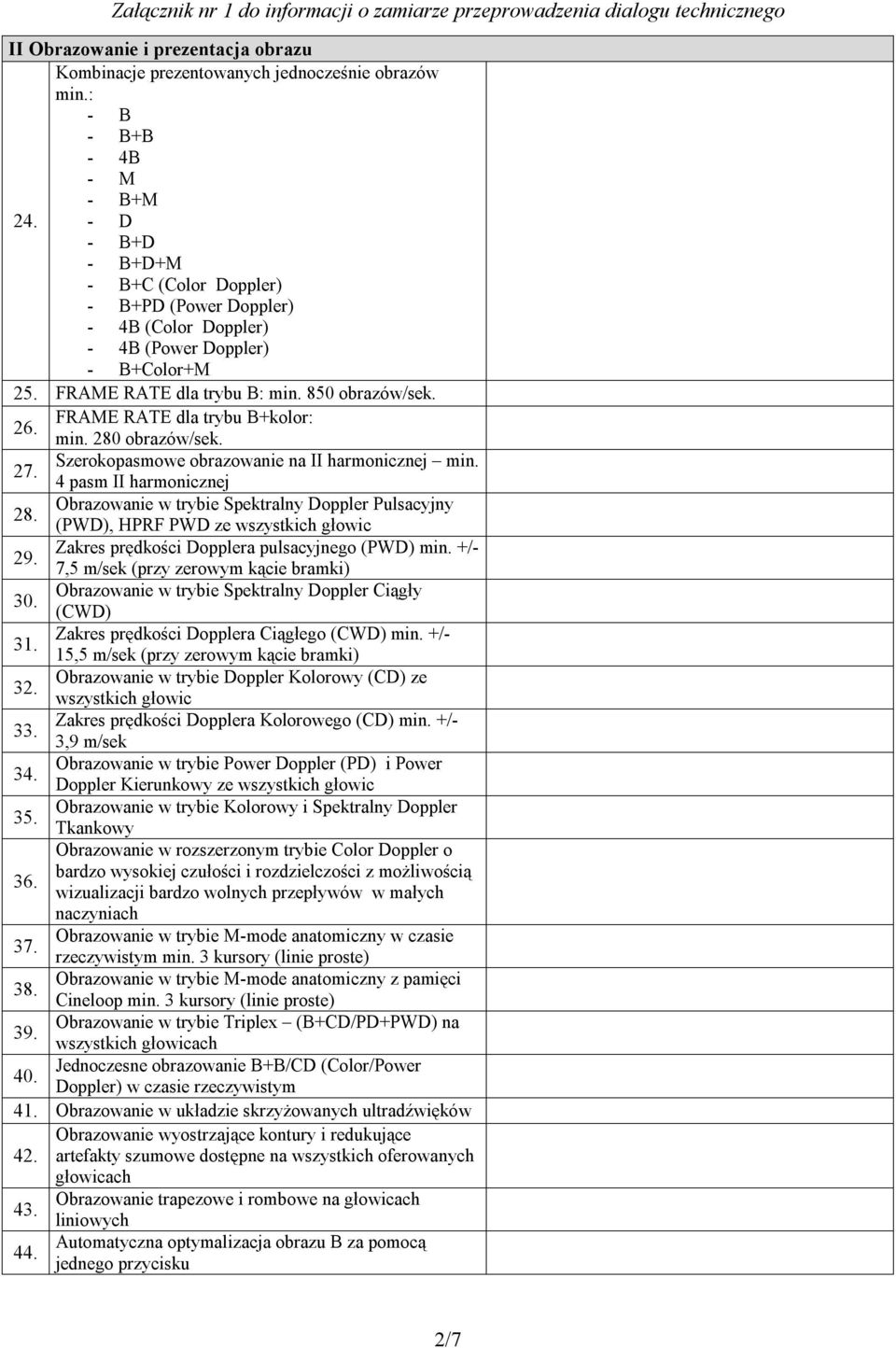

2 II Obrazowanie i prezentacja obrazu Kombinacje prezentowanych jednocześnie obrazów min.: - B - B+B - 4B - M - B+M D - B+D - B+D+M - B+C (Color Doppler) - B+PD (Power Doppler) - 4B (Color Doppler) - 4B (Power Doppler) - B+Color+M 25. FRAME RATE dla trybu B: min. 850 obrazów/sek. 26. FRAME RATE dla trybu B+kolor: min. 280 obrazów/sek. 27. Szerokopasmowe obrazowanie na II harmonicznej min. 4 pasm II harmonicznej 28. Obrazowanie w trybie Spektralny Doppler Pulsacyjny (PWD), HPRF PWD ze wszystkich głowic 29. Zakres prędkości Dopplera pulsacyjnego (PWD) min. +/- 7,5 m/sek (przy zerowym kącie bramki) 30. Obrazowanie w trybie Spektralny Doppler Ciągły (CWD) 31. Zakres prędkości Dopplera Ciągłego (CWD) min. +/- 15,5 m/sek (przy zerowym kącie bramki) 32. Obrazowanie w trybie Doppler Kolorowy (CD) ze wszystkich głowic 33. Zakres prędkości Dopplera Kolorowego (CD) min. +/- 3,9 m/sek 34. Obrazowanie w trybie Power Doppler (PD) i Power Doppler Kierunkowy ze wszystkich głowic 35. Obrazowanie w trybie Kolorowy i Spektralny Doppler Tkankowy Obrazowanie w rozszerzonym trybie Color Doppler o 36. bardzo wysokiej czułości i rozdzielczości z możliwością wizualizacji bardzo wolnych przepływów w małych naczyniach 37. Obrazowanie w trybie M-mode anatomiczny w czasie rzeczywistym min. 3 kursory (linie proste) 38. Obrazowanie w trybie M-mode anatomiczny z pamięci Cineloop min. 3 kursory (linie proste) 39. Obrazowanie w trybie Triplex (B+CD/PD+PWD) na wszystkich głowicach 40. Jednoczesne obrazowanie B+B/CD (Color/Power Doppler) w czasie rzeczywistym 41. Obrazowanie w układzie skrzyżowanych ultradźwięków Obrazowanie wyostrzające kontury i redukujące 42. artefakty szumowe dostępne na wszystkich oferowanych głowicach 43. Obrazowanie trapezowe i rombowe na głowicach liniowych 44. Automatyczna optymalizacja obrazu B za pomocą jednego przycisku 2/7

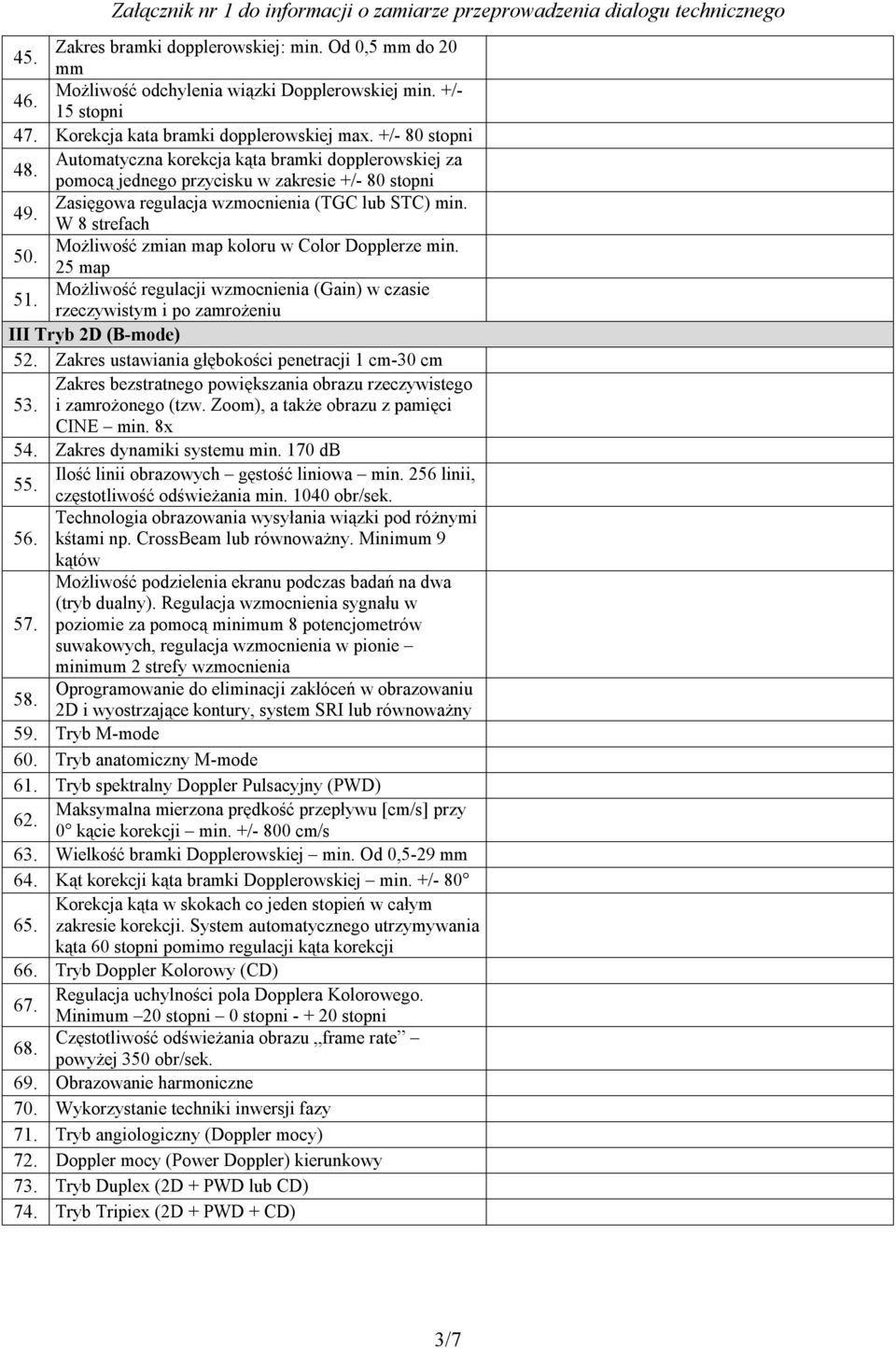

3 Zakres bramki dopplerowskiej: min. Od 0,5 mm do mm Możliwość odchylenia wiązki Dopplerowskiej min. +/ stopni 47. Korekcja kata bramki dopplerowskiej max. +/- 80 stopni Automatyczna korekcja kąta bramki dopplerowskiej za 48. pomocą jednego przycisku w zakresie +/- 80 stopni Zasięgowa regulacja wzmocnienia (TGC lub STC) min. 49. W 8 strefach Możliwość zmian map koloru w Color Dopplerze min map Możliwość regulacji wzmocnienia (Gain) w czasie 51. rzeczywistym i po zamrożeniu III Tryb 2D (B-mode) 52. Zakres ustawiania głębokości penetracji 1 cm-30 cm Zakres bezstratnego powiększania obrazu rzeczywistego 53. i zamrożonego (tzw. Zoom), a także obrazu z pamięci CINE min. 8x 54. Zakres dynamiki systemu min. 170 db Ilość linii obrazowych gęstość liniowa min. 256 linii, 55. częstotliwość odświeżania min obr/sek. Technologia obrazowania wysyłania wiązki pod różnymi 56. kśtami np. CrossBeam lub równoważny. Minimum 9 kątów Możliwość podzielenia ekranu podczas badań na dwa (tryb dualny). Regulacja wzmocnienia sygnału w 57. poziomie za pomocą minimum 8 potencjometrów suwakowych, regulacja wzmocnienia w pionie minimum 2 strefy wzmocnienia Oprogramowanie do eliminacji zakłóceń w obrazowaniu 58. 2D i wyostrzające kontury, system SRI lub równoważny 59. Tryb M-mode 60. Tryb anatomiczny M-mode 61. Tryb spektralny Doppler Pulsacyjny (PWD) Maksymalna mierzona prędkość przepływu [cm/s] przy kącie korekcji min. +/- 800 cm/s 63. Wielkość bramki Dopplerowskiej min. Od 0,5-29 mm 64. Kąt korekcji kąta bramki Dopplerowskiej min. +/- 80 Korekcja kąta w skokach co jeden stopień w całym 65. zakresie korekcji. System automatycznego utrzymywania kąta 60 stopni pomimo regulacji kąta korekcji 66. Tryb Doppler Kolorowy (CD) Regulacja uchylności pola Dopplera Kolorowego Minimum 20 stopni 0 stopni stopni Częstotliwość odświeżania obrazu frame rate powyżej 350 obr/sek. 69. Obrazowanie harmoniczne 70. Wykorzystanie techniki inwersji fazy 71. Tryb angiologiczny (Doppler mocy) 72. Doppler mocy (Power Doppler) kierunkowy 73. Tryb Duplex (2D + PWD lub CD) 74. Tryb Tripiex (2D + PWD + CD) 3/7

4 IV Archiwizacja obrazów Zintegrowany z aparatem system archiwizacji obrazów na dysku twardym z możliwością eksportowania na nośniki przenośne DVD w formatach kompatybilnych z systemem Windows (BMP lub TIFF, AVI) oraz DICOM 75. wraz z wgraną przeglądarka DICOM. Aktywny port USB w panelu operatora z przodu aparatu do podłączenia pamięci PenDrive. Zapis danych ma być analogiczny jak na HDD wbudowanym w aparat 76. Zintegrowany dysk twardy HDD min. 250 GB Moduł DICOM umożliwiający podłączenie z systemem 77. informacji radiologicznej i szpitalnej 78. Drukarka termiczna (video) czarno-biała Wewnętrzny system archiwizacji z zapisem obrazów na 79. dysku twardym (min. 200 GB) i bazą pacjentów Aparat w standardzie wyposażony w zapis obrazów w 80. formacie DICOM i wyjście do podłączenia sieci DICOM (wersja 3.0) Zapis obrazów w formatach DICOM, JPG, BMP i TIF oraz pętli obrazowych (AVI) w systemie aparatu i 81. bezpośrednio z niego na nośnikach typu PenDrive oraz płytach CD-R/RW Możliwość jednoczesnego zapisu obrazu na wewnętrznym dysku HDD i nośniku typu PenDrive ora 82. wydruku obrazu na printerze. Wszystkie 3 akcje dostępne po naciśnięciu jednego przycisku 83. Videoprinter czarno-biały Wbudowane wyjście USB 2.0 do podłączenia nośników 84. typu PenDrive 85. Wbudowana karta sieciowa Ethernet 10/100 Mbps Możliwość podłączenia aparatu do dowolnego 86. komputera PC kablem sieciowym 100 Mbps w celu wysyłania danych (obrazy, raporty) Możliwość podłączenia drukarki laserowej do wydruku 87. raportów bezpośrednio z aparatu V Funkcje użytkowe 88. Powiększenie obrazu w czasie rzeczywistym min. 18x 89. Powiększenie obrazu po zamrożeniu min. 18x Automatyczny obrys spektrum Dopplera oraz przesunięcie linii bazowej i korekcja kąta bramki 90. Dopplerowskiej dostępne w czasie rzeczywistym i po zamrożeniu Raporty z badań z możliwością zapamiętywania 91. raportów w systemie Pełne oprogramowanie do badań: - brzusznych - małych narządów - naczyniowych - mięśniowo-szkieletowych kardiologicznych - położniczych - ginekologicznych - urologicznych - pediatrycznych Oprogramowanie pomiarowe wraz z pakietem 93. obliczeniowym 4/7

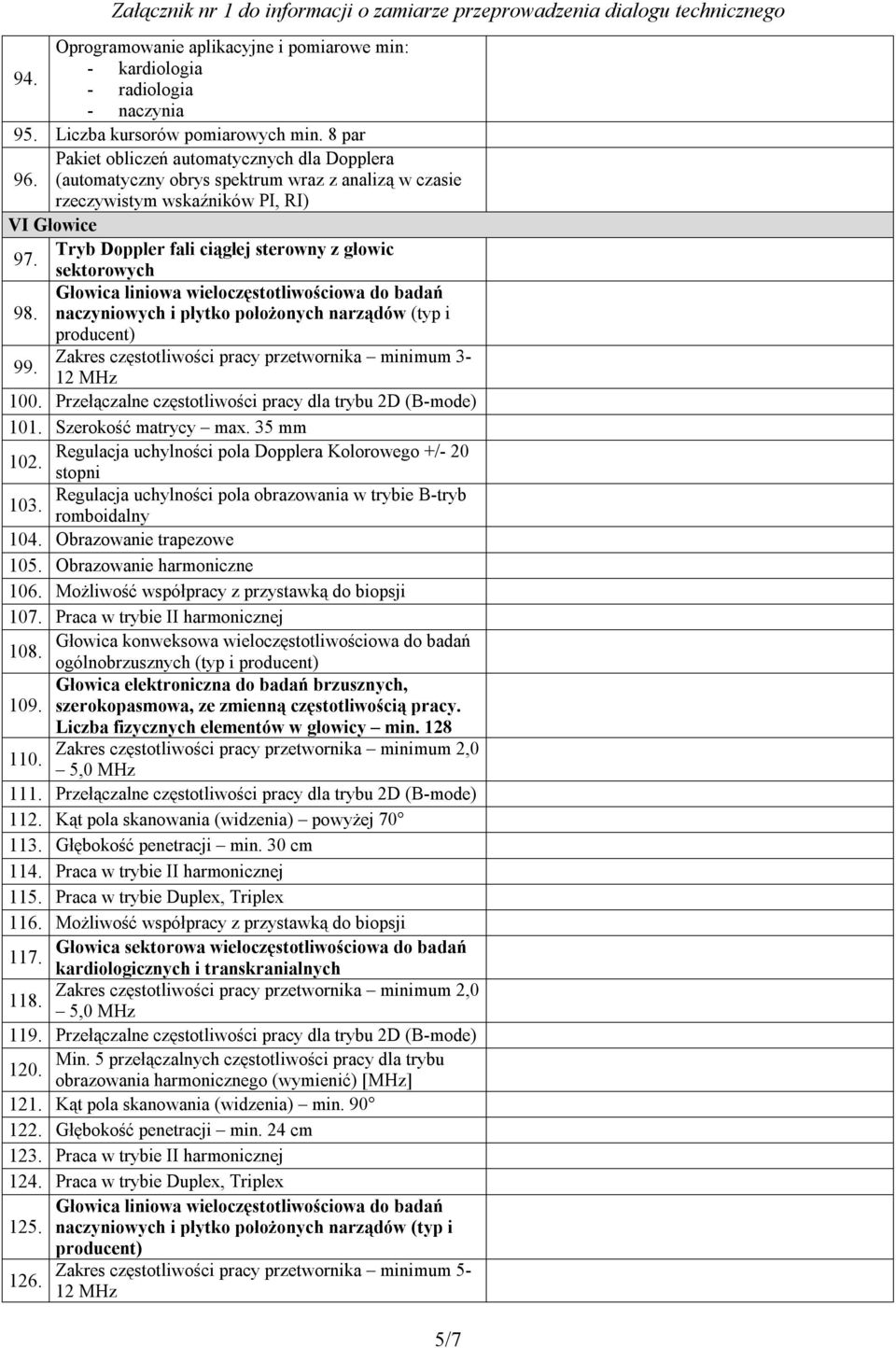

5 Oprogramowanie aplikacyjne i pomiarowe min: - kardiologia radiologia - naczynia 95. Liczba kursorów pomiarowych min. 8 par Pakiet obliczeń automatycznych dla Dopplera 96. (automatyczny obrys spektrum wraz z analizą w czasie rzeczywistym wskaźników PI, RI) VI Głowice Tryb Doppler fali ciągłej sterowny z głowic 97. sektorowych Głowica liniowa wieloczęstotliwościowa do badań 98. naczyniowych i płytko położonych narządów (typ i producent) Zakres częstotliwości pracy przetwornika minimum MHz 100. Przełączalne częstotliwości pracy dla trybu 2D (B-mode) 101. Szerokość matrycy max. 35 mm Regulacja uchylności pola Dopplera Kolorowego +/ stopni Regulacja uchylności pola obrazowania w trybie B-tryb romboidalny 104. Obrazowanie trapezowe 105. Obrazowanie harmoniczne 106. Możliwość współpracy z przystawką do biopsji 107. Praca w trybie II harmonicznej Głowica konweksowa wieloczęstotliwościowa do badań 108. ogólnobrzusznych (typ i producent) Głowica elektroniczna do badań brzusznych, 109. szerokopasmowa, ze zmienną częstotliwością pracy. Liczba fizycznych elementów w głowicy min. 128 Zakres częstotliwości pracy przetwornika minimum 2, ,0 MHz 111. Przełączalne częstotliwości pracy dla trybu 2D (B-mode) 112. Kąt pola skanowania (widzenia) powyżej Głębokość penetracji min. 30 cm 114. Praca w trybie II harmonicznej 115. Praca w trybie Duplex, Triplex 116. Możliwość współpracy z przystawką do biopsji Głowica sektorowa wieloczęstotliwościowa do badań 117. kardiologicznych i transkranialnych Zakres częstotliwości pracy przetwornika minimum 2, ,0 MHz 119. Przełączalne częstotliwości pracy dla trybu 2D (B-mode) Min. 5 przełączalnych częstotliwości pracy dla trybu 120. obrazowania harmonicznego (wymienić) [MHz] 121. Kąt pola skanowania (widzenia) min Głębokość penetracji min. 24 cm 123. Praca w trybie II harmonicznej 124. Praca w trybie Duplex, Triplex Głowica liniowa wieloczęstotliwościowa do badań 125. naczyniowych i płytko położonych narządów (typ i producent) Zakres częstotliwości pracy przetwornika minimum MHz 5/7

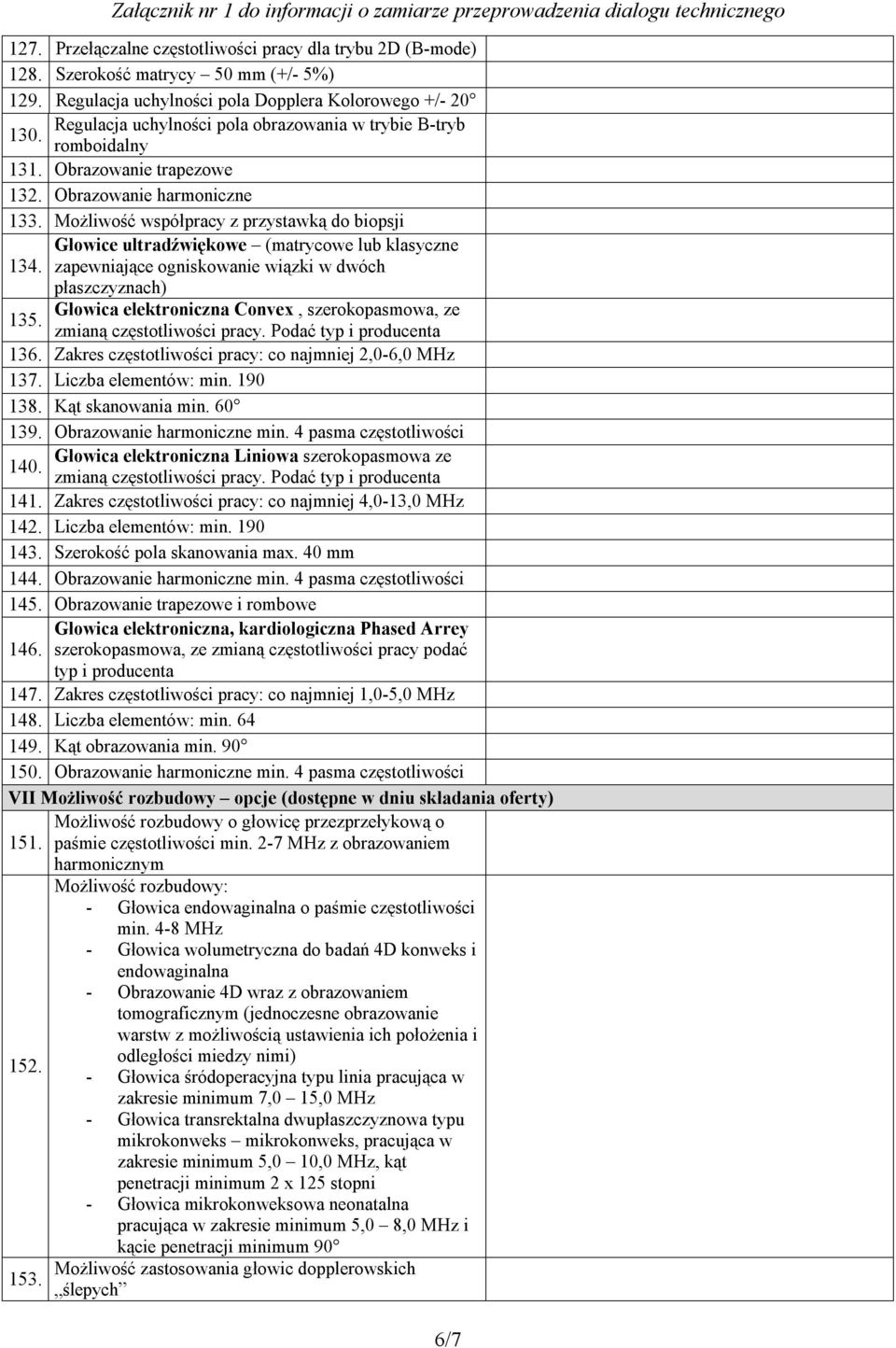

6 127. Przełączalne częstotliwości pracy dla trybu 2D (B-mode) 128. Szerokość matrycy 50 mm (+/- 5%) 129. Regulacja uchylności pola Dopplera Kolorowego +/- 20 Regulacja uchylności pola obrazowania w trybie B-tryb 130. romboidalny 131. Obrazowanie trapezowe 132. Obrazowanie harmoniczne 133. Możliwość współpracy z przystawką do biopsji Głowice ultradźwiękowe (matrycowe lub klasyczne 134. zapewniające ogniskowanie wiązki w dwóch 135. płaszczyznach) Głowica elektroniczna Convex, szerokopasmowa, ze zmianą częstotliwości pracy. Podać typ i producenta 136. Zakres częstotliwości pracy: co najmniej 2,0-6,0 MHz 137. Liczba elementów: min Kąt skanowania min Obrazowanie harmoniczne min. 4 pasma częstotliwości Głowica elektroniczna Liniowa szerokopasmowa ze 140. zmianą częstotliwości pracy. Podać typ i producenta 141. Zakres częstotliwości pracy: co najmniej 4,0-13,0 MHz 142. Liczba elementów: min Szerokość pola skanowania max. 40 mm 144. Obrazowanie harmoniczne min. 4 pasma częstotliwości 145. Obrazowanie trapezowe i rombowe Głowica elektroniczna, kardiologiczna Phased Arrey 146. szerokopasmowa, ze zmianą częstotliwości pracy podać typ i producenta 147. Zakres częstotliwości pracy: co najmniej 1,0-5,0 MHz 148. Liczba elementów: min Kąt obrazowania min Obrazowanie harmoniczne min. 4 pasma częstotliwości VII Możliwość rozbudowy opcje (dostępne w dniu składania oferty) Możliwość rozbudowy o głowicę przezprzełykową o 151. paśmie częstotliwości min. 2-7 MHz z obrazowaniem harmonicznym Możliwość rozbudowy: - Głowica endowaginalna o paśmie częstotliwości min. 4-8 MHz - Głowica wolumetryczna do badań 4D konweks i endowaginalna - Obrazowanie 4D wraz z obrazowaniem tomograficznym (jednoczesne obrazowanie warstw z możliwością ustawienia ich położenia i odległości miedzy nimi) Głowica śródoperacyjna typu linia pracująca w zakresie minimum 7,0 15,0 MHz - Głowica transrektalna dwupłaszczyznowa typu mikrokonweks mikrokonweks, pracująca w zakresie minimum 5,0 10,0 MHz, kąt penetracji minimum 2 x 125 stopni - Głowica mikrokonweksowa neonatalna pracująca w zakresie minimum 5,0 8,0 MHz i kącie penetracji minimum 90 Możliwość zastosowania głowic dopplerowskich 153. ślepych 6/7

7 Możliwość rozbudowy o zintegrowane obrazowanie 154. panoramiczne o długości min. 50 cm Możliwość rozbudowy systemu o obrazowanie 155. kinetyczne umożliwiającą automatyczny obrys wsierdzia i obliczanie frakcji wyrzutowej 156. Możliwość rozbudowy o oprogramowanie STIC Możliwość rozbudowy o oprogramowanie do oceny 157. Strain i Strain Rate 158. Możliwość rozbudowy o oprogramowanie 2D Strain Możliwość rozbudowy o oprogramowanie do 159. automatycznej oceny IMT Możliwość rozbudowy o oprogramowanie do badań 160. wysiłkowych StressEcho 161. Możliwość rozbudowy o opcję badań z kontrastem VIII INNE 162. Certyfikat CE na aparat i głowice (załączyć) Instrukcja obsługi w języku polskim i angielskim 163. (dostarczyć przy dostawie aparatu) Gwarancja obejmująca cały system (aparat, głowice, 164. printer) min 24 miesiące Autoryzacja producenta na serwis i sprzedaż 165. zaoferowanego aparatu USG na terenie Polski (załączyć dokumenty) Kontynuacja produkcji aparatu lub jego wersji 166. rozwojowych przez co najmniej 4 lata Zagwarantowanie dostępności części przez minimum lat od daty dostawy Okresowe przeglądy serwisowe minimum 1 raz w 168. roku minimum 5 lat Szacunkowa wartość całego systemu (aparat, głowice, 169. printer) wraz z przeglądami Aparat ma możliwość wykonania szerokiego wachlarza badań diagnostyki ultrasonograficznej począwszy od obrazowania narządów jamy brzusznej, narządów drobnych położonych powierzchownie (tarczycy, ślinianek, węzłów chłonnych, piersi, układu kostnoszkieletowego oraz zmian w tkankach miękkich 170. podskórnych) i badań Dopplerowskich z oceną przepływu w tętnicach nerkowych, tętnicach szyjnych, naczyniach tętniczych i żylnych kończyn jak i innych badaniach Dopplerowskich obrazujących przepływ w zmianach guzowatych oraz wyposażony w głowicę sektorową do pełnych badań kardiologicznych 7/7
