Załącznik nr 5 Specyfikacja techniczna aparatu USG

Transkrypt

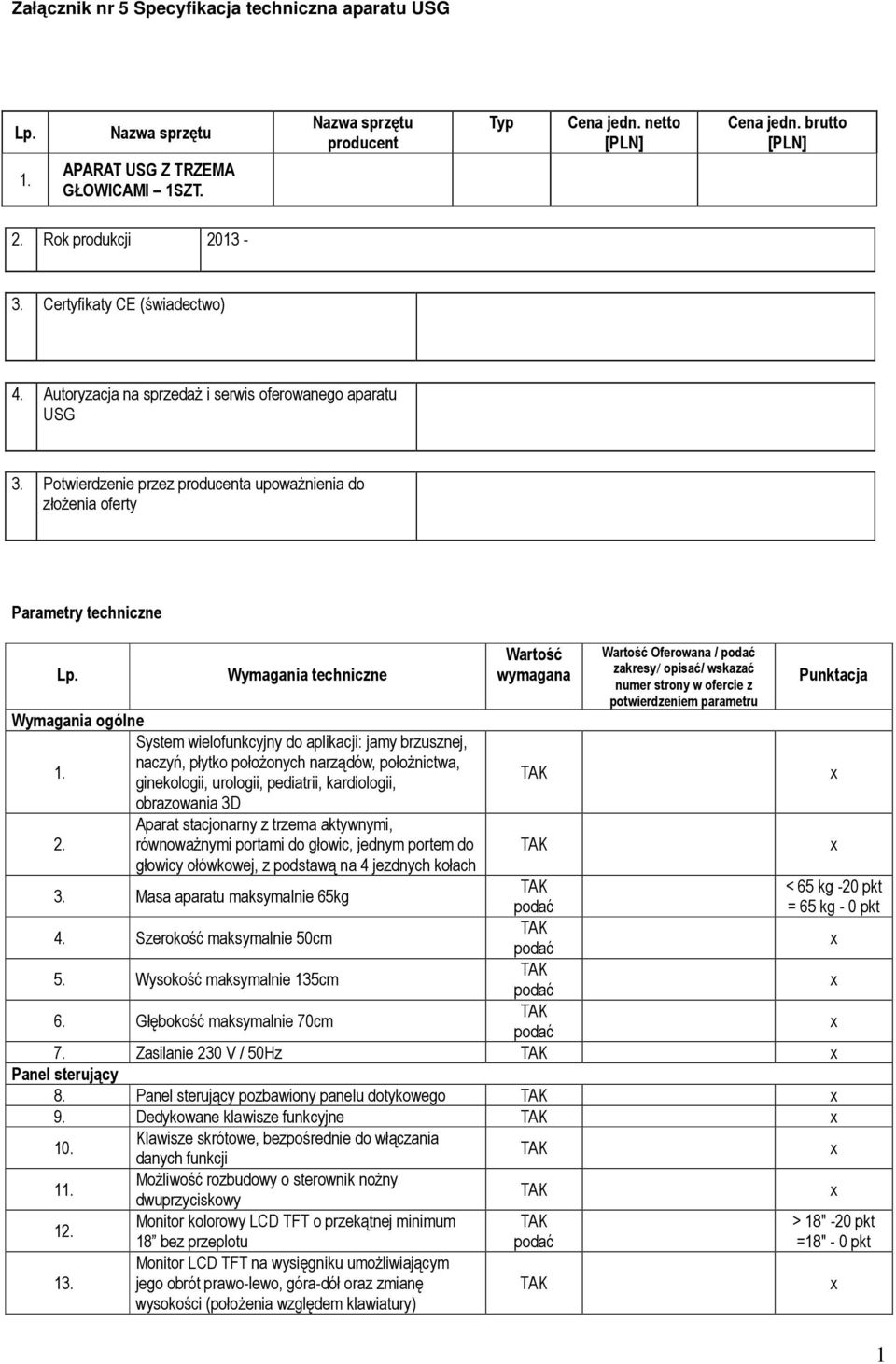

1 Lp. 1. Nazwa sprzętu APARAT USG Z TRZEMA GŁOWICAMI 1SZT. Nazwa sprzętu producent Typ Cena jedn. netto [PLN] Cena jedn. brutto [PLN] 2. Rok produkcji Certyfikaty CE (świadectwo) 4. Autoryzacja na sprzedaż i serwis oferowanego aparatu USG 3. Potwierdzenie przez producenta upoważnienia do złożenia oferty Parametry techniczne Lp. Wymagania techniczne Wymagania ogólne System wielofunkcyjny do aplikacji: jamy brzusznej, naczyń, płytko położonych narządów, położnictwa, 1. ginekologii, urologii, pediatrii, kardiologii, obrazowania 3D Aparat stacjonarny z trzema aktywnymi, 2. równoważnymi portami do głowic, jednym portem do głowicy ołówkowej, z podstawą na 4 jezdnych kołach Wartość wymagana Wartość Oferowana / zakresy/ opisać/ wskazać numer strony w ofercie z potwierdzeniem parametru Punktacja 3. Masa aparatu maksymalnie 65kg 4. Szerokość maksymalnie 50cm 5. Wysokość maksymalnie 135cm 6. Głębokość maksymalnie 70cm 7. Zasilanie 230 V / 50Hz Panel sterujący 8. Panel sterujący pozbawiony panelu dotykowego 9. Dedykowane klawisze funkcyjne Klawisze skrótowe, bezpośrednie do włączania danych funkcji Możliwość rozbudowy o sterownik nożny dwuprzyciskowy Monitor kolorowy LCD TFT o przekątnej minimum 18 bez przeplotu Monitor LCD TFT na wysięgniku umożliwiającym jego obrót prawo-lewo, góra-dół oraz zmianę wysokości (położenia względem klawiatury) < 65 kg -20 pkt = 65 kg - 0 pkt > 18" -20 pkt =18" - 0 pkt 1

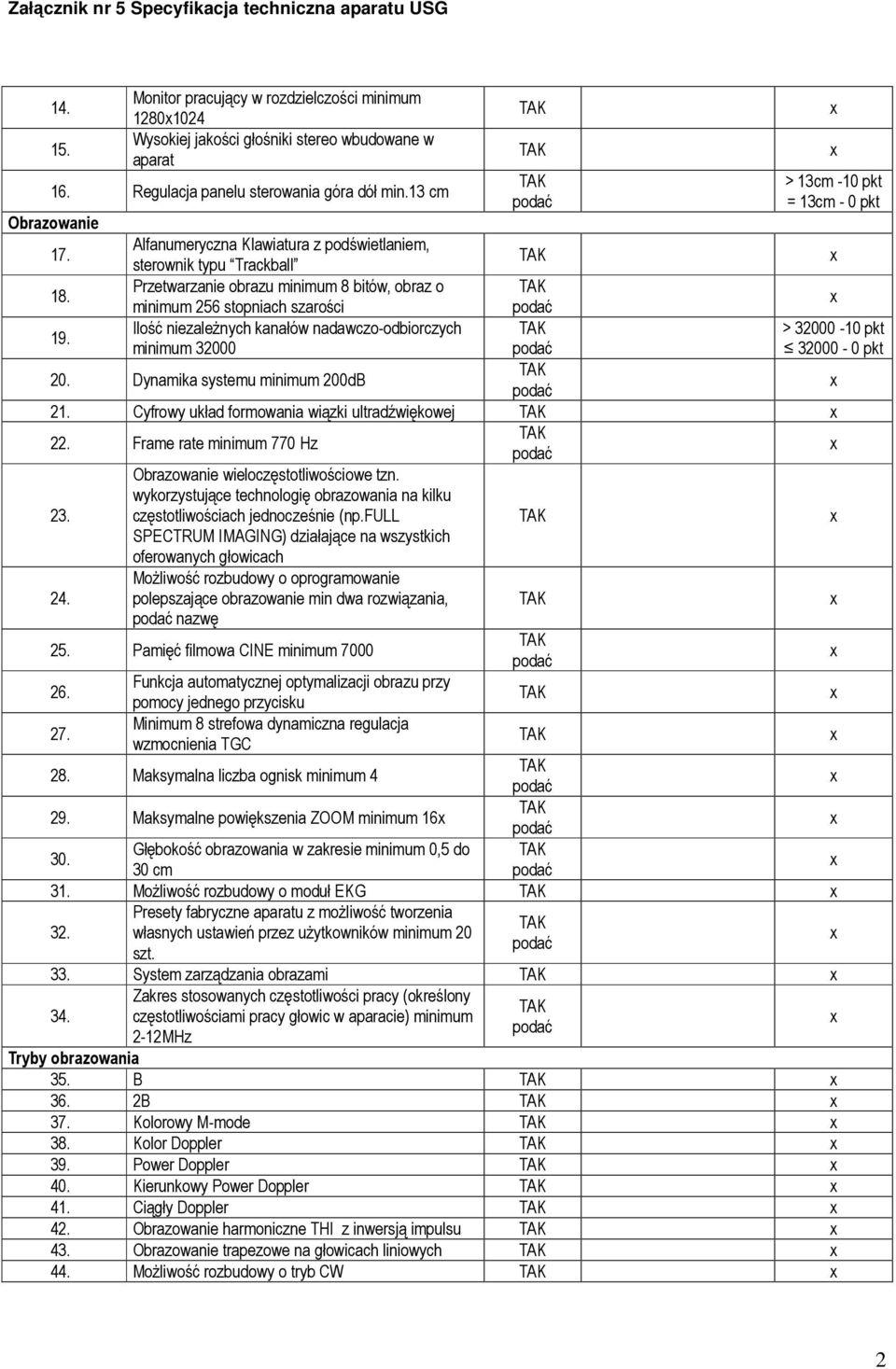

2 Monitor pracujący w rozdzielczości minimum Wysokiej jakości głośniki stereo wbudowane w aparat 16. Regulacja panelu sterowania góra dół min.13 cm > 13cm -10 pkt = 13cm - 0 pkt Obrazowanie 17. Alfanumeryczna Klawiatura z podświetlaniem, sterownik typu Trackball 18. Przetwarzanie obrazu minimum 8 bitów, obraz o minimum 256 stopniach szarości 19. Ilość niezależnych kanałów nadawczo-odbiorczych minimum Dynamika systemu minimum 200dB 21. Cyfrowy układ formowania wiązki ultradźwiękowej 22. Frame rate minimum 770 Hz Obrazowanie wieloczęstotliwościowe tzn. wykorzystujące technologię obrazowania na kilku częstotliwościach jednocześnie (np.full SPECTRUM IMAGING) działające na wszystkich oferowanych głowicach Możliwość rozbudowy o oprogramowanie polepszające obrazowanie min dwa rozwiązania, nazwę 25. Pamięć filmowa CINE minimum 7000 > pkt pkt 26. Funkcja automatycznej optymalizacji obrazu przy pomocy jednego przycisku 27. Minimum 8 strefowa dynamiczna regulacja wzmocnienia TGC 28. Maksymalna liczba ognisk minimum Maksymalne powiększenia ZOOM minimum Głębokość obrazowania w zakresie minimum 0,5 do 30 cm 31. Możliwość rozbudowy o moduł EKG 32. Presety fabryczne aparatu z możliwość tworzenia własnych ustawień przez użytkowników minimum 20 szt. 33. System zarządzania obrazami Zakres stosowanych częstotliwości pracy (określony 34. częstotliwościami pracy głowic w aparacie) minimum 2-12MHz Tryby obrazowania 35. B 36. 2B 37. Kolorowy M-mode 38. Kolor Doppler 39. Power Doppler 40. Kierunkowy Power Doppler 41. Ciągły Doppler 42. Obrazowanie harmoniczne THI z inwersją impulsu 43. Obrazowanie trapezowe na głowicach liniowych 44. Możliwość rozbudowy o tryb CW 2

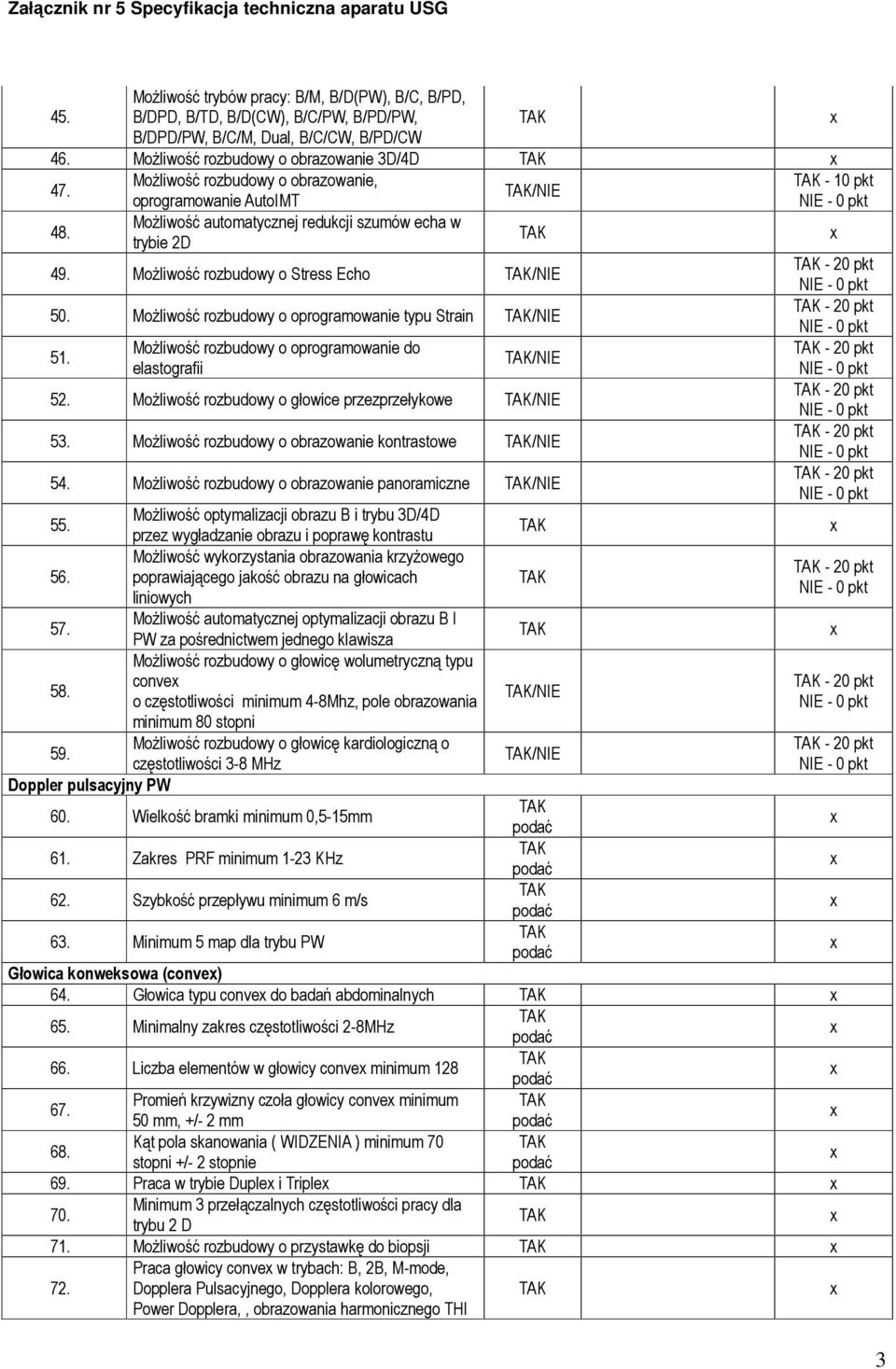

3 45. Możliwość trybów pracy: B/M, B/D(PW), B/C, B/PD, B/DPD, B/TD, B/D(CW), B/C/PW, B/PD/PW, B/DPD/PW, B/C/M, Dual, B/C/CW, B/PD/CW 46. Możliwość rozbudowy o obrazowanie 3D/4D 47. Możliwość rozbudowy o obrazowanie, oprogramowanie AutoIMT /NIE 48. Możliwość automatycznej redukcji szumów echa w trybie 2D 49. Możliwość rozbudowy o Stress Echo /NIE 50. Możliwość rozbudowy o oprogramowanie typu Strain /NIE 51. Możliwość rozbudowy o oprogramowanie do elastografii /NIE 52. Możliwość rozbudowy o głowice przezprzełykowe /NIE 53. Możliwość rozbudowy o obrazowanie kontrastowe /NIE 54. Możliwość rozbudowy o obrazowanie panoramiczne /NIE - 10 pkt - 20 pkt - 20 pkt - 20 pkt - 20 pkt - 20 pkt - 20 pkt 55. Możliwość optymalizacji obrazu B i trybu 3D/4D przez wygładzanie obrazu i poprawę kontrastu 56. Możliwość wykorzystania obrazowania krzyżowego poprawiającego jakość obrazu na głowicach liniowych 57. Możliwość automatycznej optymalizacji obrazu B I PW za pośrednictwem jednego klawisza Możliwość rozbudowy o głowicę wolumetryczną typu 58. conve o częstotliwości minimum 4-8Mhz, pole obrazowania /NIE minimum 80 stopni 59. Możliwość rozbudowy o głowicę kardiologiczną o częstotliwości 3-8 MHz /NIE Doppler pulsacyjny PW 60. Wielkość bramki minimum 0,5-15mm 61. Zakres PRF minimum 1-23 KHz 62. Szybkość przepływu minimum 6 m/s 63. Minimum 5 map dla trybu PW Głowica konweksowa (conve) 64. Głowica typu conve do badań abdominalnych 65. Minimalny zakres częstotliwości 2-8MHz 66. Liczba elementów w głowicy conve minimum Promień krzywizny czoła głowicy conve minimum 50 mm, +/- 2 mm 68. Kąt pola skanowania ( WIDZENIA ) minimum 70 stopni +/- 2 stopnie 69. Praca w trybie Duple i Triple 70. Minimum 3 przełączalnych częstotliwości pracy dla trybu 2 D 71. Możliwość rozbudowy o przystawkę do biopsji Praca głowicy conve w trybach: B, 2B, M-mode, 72. Dopplera Pulsacyjnego, Dopplera kolorowego, Power Dopplera,, obrazowania harmonicznego THI - 20 pkt - 20 pkt - 20 pkt 3

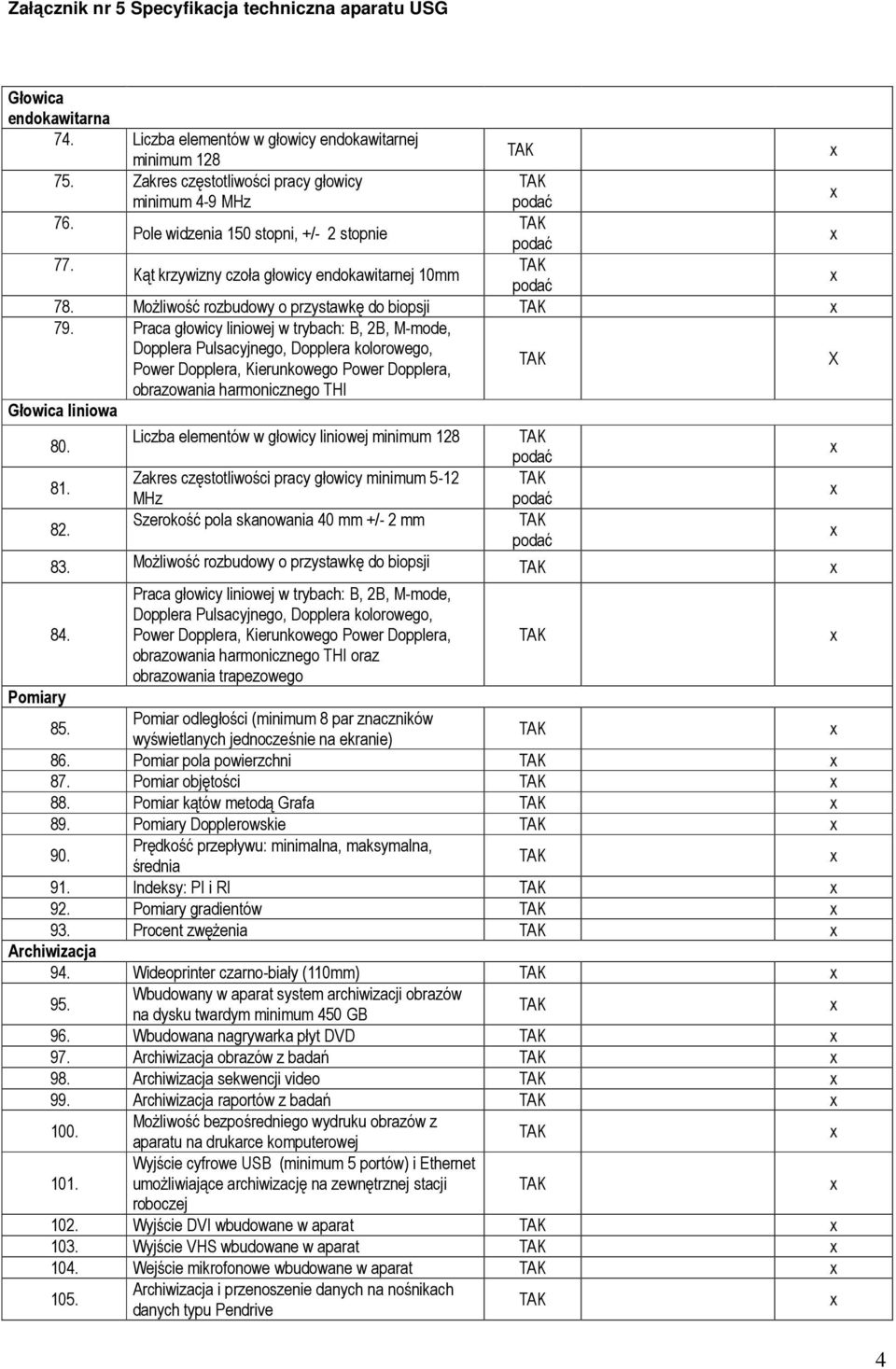

4 Głowica endokawitarna 74. Liczba elementów w głowicy endokawitarnej minimum Zakres częstotliwości pracy głowicy minimum 4-9 MHz 76. Pole widzenia 150 stopni, +/- 2 stopnie 77. Kąt krzywizny czoła głowicy endokawitarnej 10mm 78. Możliwość rozbudowy o przystawkę do biopsji 79. Praca głowicy liniowej w trybach: B, 2B, M-mode, Głowica liniowa Dopplera Pulsacyjnego, Dopplera kolorowego, Power Dopplera, Kierunkowego Power Dopplera, obrazowania harmonicznego THI Liczba elementów w głowicy liniowej minimum 128 Zakres częstotliwości pracy głowicy minimum 5-12 MHz Szerokość pola skanowania 40 mm +/- 2 mm 83. Możliwość rozbudowy o przystawkę do biopsji 84. Praca głowicy liniowej w trybach: B, 2B, M-mode, Dopplera Pulsacyjnego, Dopplera kolorowego, Power Dopplera, Kierunkowego Power Dopplera, obrazowania harmonicznego THI oraz obrazowania trapezowego Pomiary 85. Pomiar odległości (minimum 8 par znaczników wyświetlanych jednocześnie na ekranie) 86. Pomiar pola powierzchni 87. Pomiar objętości 88. Pomiar kątów metodą Grafa 89. Pomiary Dopplerowskie 90. Prędkość przepływu: minimalna, maksymalna, średnia 91. Indeksy: PI i RI 92. Pomiary gradientów 93. Procent zwężenia Archiwizacja 94. Wideoprinter czarno-biały (110mm) 95. Wbudowany w aparat system archiwizacji obrazów na dysku twardym minimum 450 GB 96. Wbudowana nagrywarka płyt DVD 97. Archiwizacja obrazów z badań 98. Archiwizacja sekwencji video 99. Archiwizacja raportów z badań 100. Możliwość bezpośredniego wydruku obrazów z aparatu na drukarce komputerowej 101. Wyjście cyfrowe USB (minimum 5 portów) i Ethernet umożliwiające archiwizację na zewnętrznej stacji roboczej 102. Wyjście DVI wbudowane w aparat 103. Wyjście VHS wbudowane w aparat 104. Wejście mikrofonowe wbudowane w aparat 105. Archiwizacja i przenoszenie danych na nośnikach danych typu Pendrive X 4

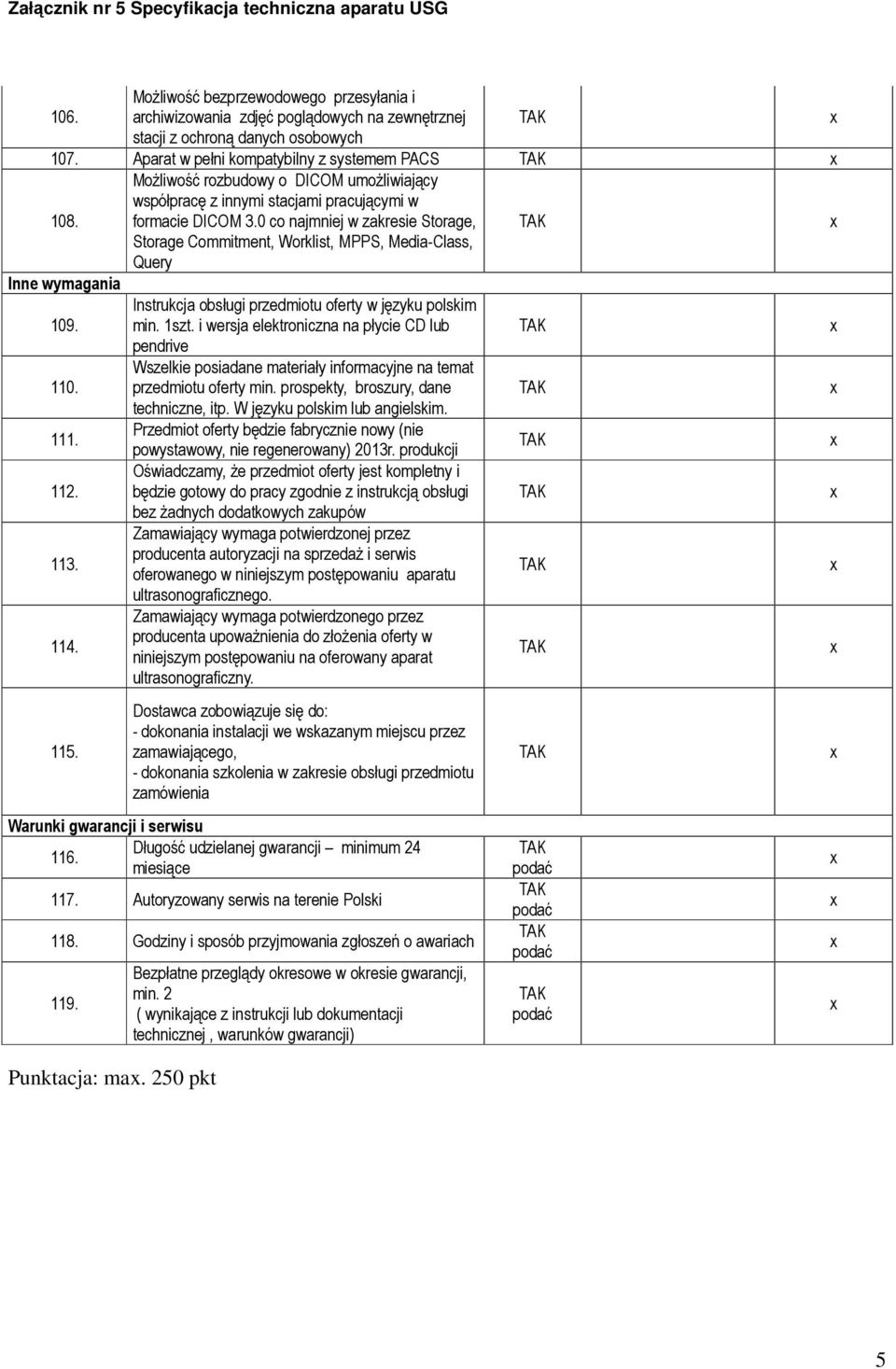

5 106. Możliwość bezprzewodowego przesyłania i archiwizowania zdjęć poglądowych na zewnętrznej stacji z ochroną danych osobowych 107. Aparat w pełni kompatybilny z systemem PACS 108. Możliwość rozbudowy o DICOM umożliwiający współpracę z innymi stacjami pracującymi w formacie DICOM 3.0 co najmniej w zakresie Storage, Storage Commitment, Worklist, MPPS, Media-Class, Query Inne wymagania Instrukcja obsługi przedmiotu oferty w języku polskim min. 1szt. i wersja elektroniczna na płycie CD lub pendrive Wszelkie posiadane materiały informacyjne na temat przedmiotu oferty min. prospekty, broszury, dane techniczne, itp. W języku polskim lub angielskim. Przedmiot oferty będzie fabrycznie nowy (nie powystawowy, nie regenerowany) 2013r. produkcji Oświadczamy, że przedmiot oferty jest kompletny i będzie gotowy do pracy zgodnie z instrukcją obsługi bez żadnych dodatkowych zakupów Zamawiający wymaga potwierdzonej przez producenta autoryzacji na sprzedaż i serwis oferowanego w niniejszym postępowaniu aparatu ultrasonograficznego. Zamawiający wymaga potwierdzonego przez producenta upoważnienia do złożenia oferty w niniejszym postępowaniu na oferowany aparat ultrasonograficzny. Dostawca zobowiązuje się do: - dokonania instalacji we wskazanym miejscu przez zamawiającego, - dokonania szkolenia w zakresie obsługi przedmiotu zamówienia Warunki gwarancji i serwisu Długość udzielanej gwarancji minimum miesiące 117. Autoryzowany serwis na terenie Polski 118. Godziny i sposób przyjmowania zgłoszeń o awariach 119. Punktacja: ma. 250 pkt Bezpłatne przeglądy okresowe w okresie gwarancji, min. 2 ( wynikające z instrukcji lub dokumentacji technicznej, warunków gwarancji) 5
