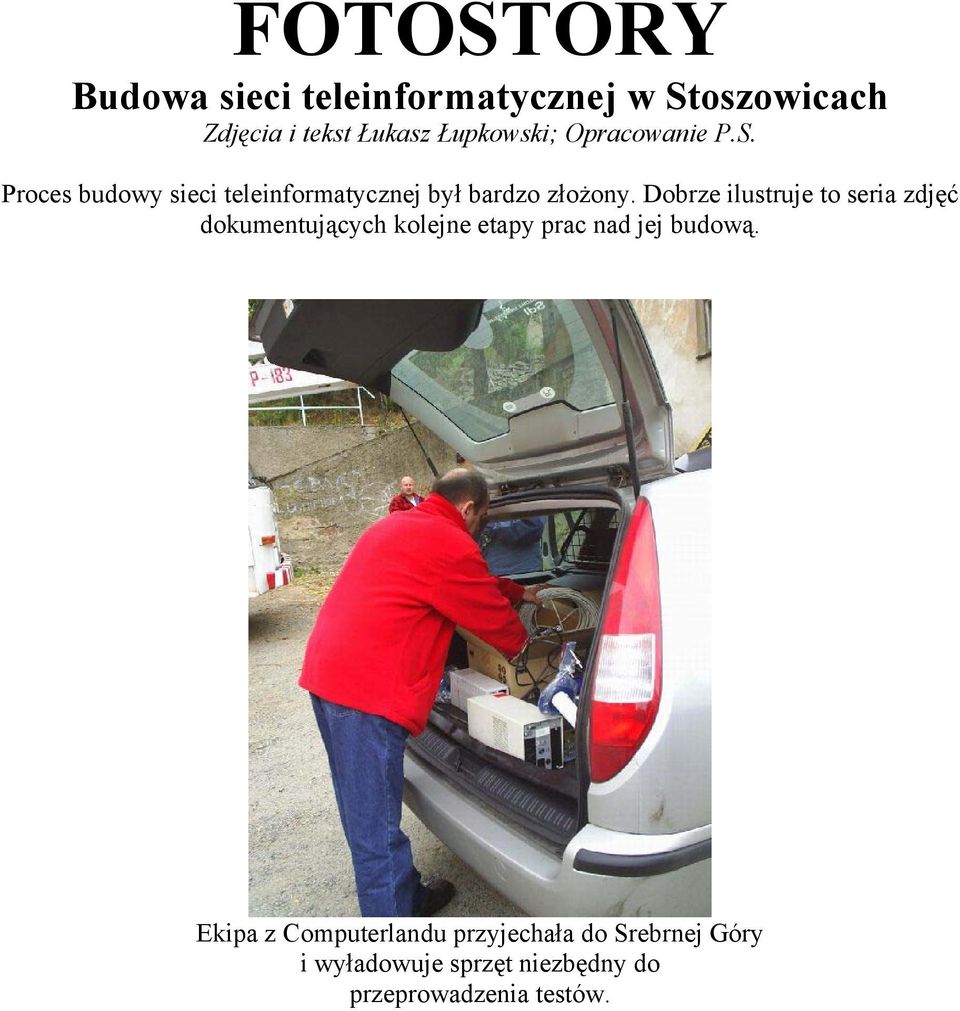

1 FOTOSTORY Budowa sieci teleinformatycznej w Stoszowicach Zdjęcia i tekst Łukasz Łupkowski; Opracowanie P.S. Proces budowy sieci teleinformatycznej był bardzo złożony. Dobrze ilustruje to seria zdjęć dokumentujących kolejne etapy prac nad jej budową. Ekipa z Computerlandu przyjechała do Srebrnej Góry i wyładowuje sprzęt niezbędny do przeprowadzenia testów.

Dobrze ilustruje to seria zdjęć dokumentujących kolejne etapy prac nad jej budową.

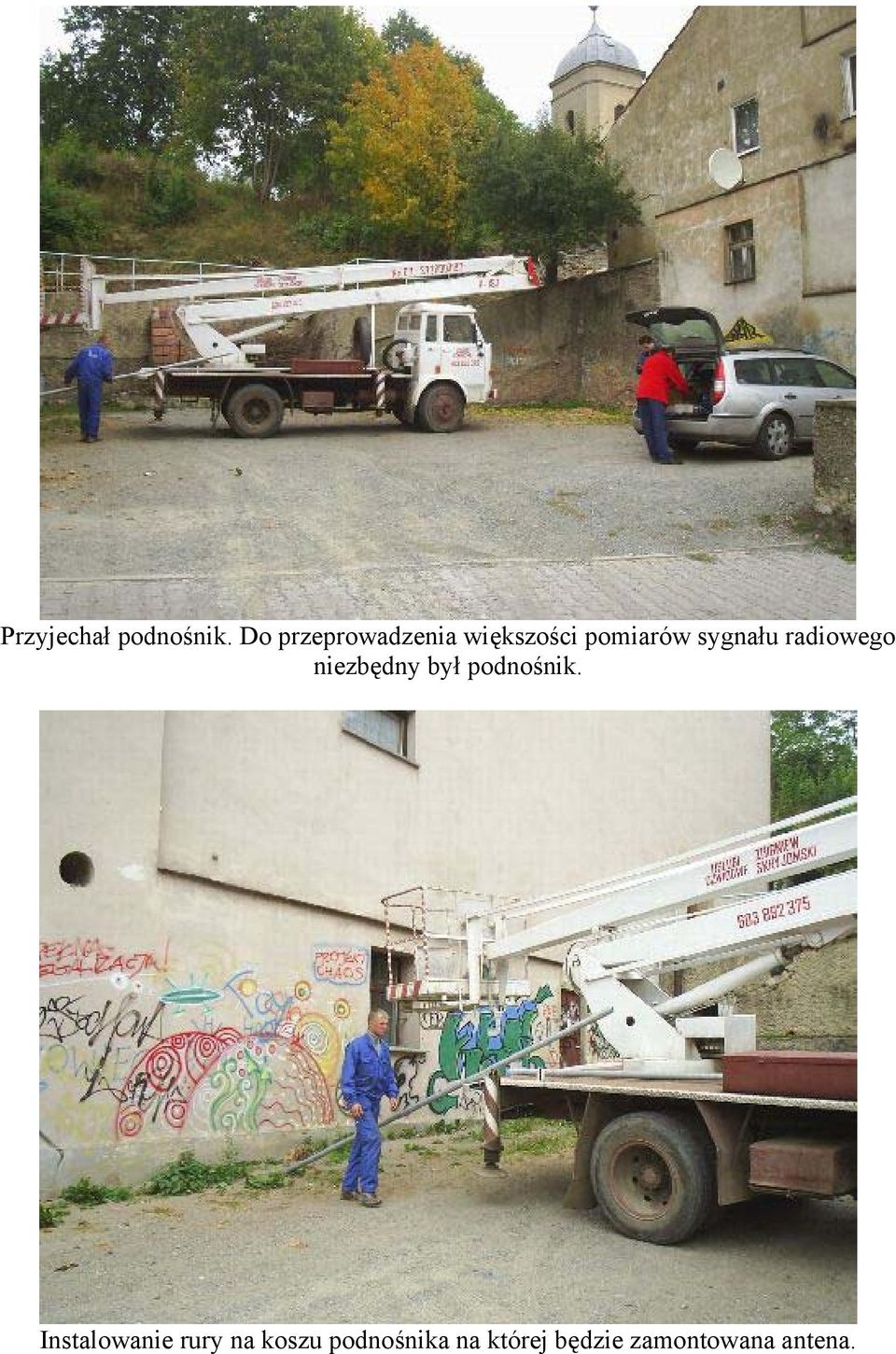

2 Przyjechał podnośnik. Do przeprowadzenia większości pomiarów sygnału radiowego niezbędny był podnośnik. Instalowanie rury na koszu podnośnika na której będzie zamontowana antena.

3 GOK (Gminny Ośrodek Kultury). Jedna z lokalizacji w SG gdzie wykonywano pomiar sygnału. Pomiar sygnału z odległości ponad 10 km. Tuż przed Ząbkowicami śląskimi. Przygotowanie anteny do pomiaru.

4 Pomiar sygnału w polach na drodze rowerowej na wysokości Stoszowic. Wizyta na forcie Rogowym II w SG. Cel poszukiwanie najdogodniejszej lokalizacji nadajnika.

5 Wizyta w pracowni komputerowej w szkole podstawowej w SG. Cel określenie zapotrzebowania do modernizacji sieci wewnętrznej. Budzów ustalanie najkorzystniejszej lokalizacji anten rozsiewających sygnał dla miejscowości Budzów.

6 Budzów ZUK lokalizacja na której mają się znaleźć anteny dostarczające sygnał dla osiedla w SG i Budzowa. Stoszowice żeby był sygnał musi być kontakt wzrokowy nadajnika z anteną odbiorczą ekipa sprawdza sytuację z góry by określić które miejsce będzie najkorzystniejsze dla nadajnika by jak najwięcej osób mogło z niego korzystać.

Stoszowice żeby był sygnał musi być kontakt wzrokowy nadajnika z anteną odbiorczą

7 Ekipa sprawdza sytuację z góry by określić które miejsce będzie najkorzystniejsze dla nadajnika by jak najwięcej osób mogło z niego korzystać. Miejscowości Przedborowa na wysokości świetlicy wiejskiej. Po audytach gdy została podjęta decyzja ze najkorzystniej będzie doprowadzać sygnał światłowodem należało się do tego przygotować. Pierwszym krokiem uzyskania pozwolenia na budowę magistrali światłowodowej było przygotowanie Decyzji Lokalizacji Celu Publicznego (DLCP) DLCP miała 24 załączniki.

Po audytach gdy została podjęta decyzja ze najkorzystniej będzie doprowadzać sygnał światłowodem należało się do tego

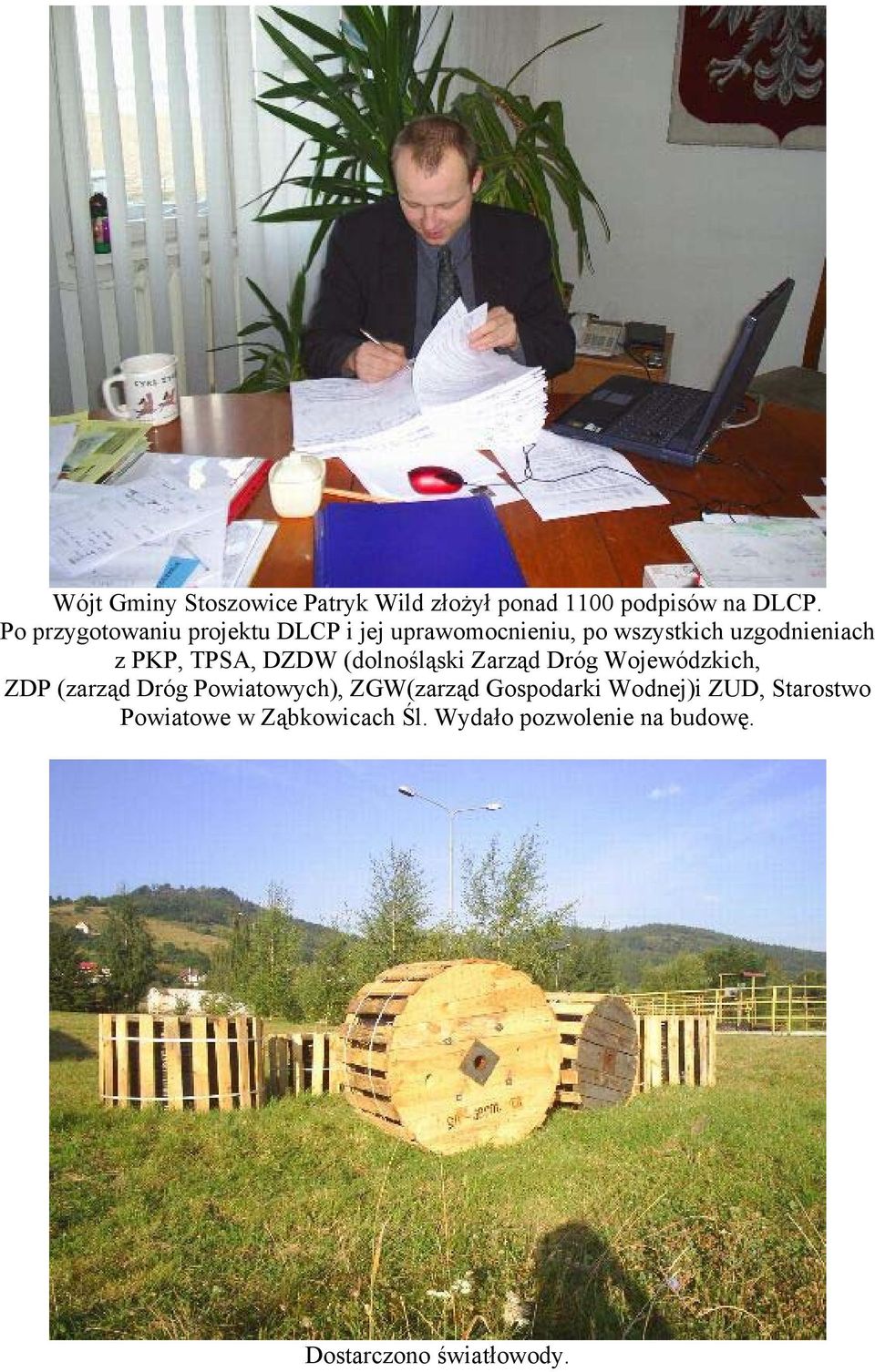

8 Wójt Gminy Stoszowice Patryk Wild złożył ponad 1100 podpisów na DLCP. Po przygotowaniu projektu DLCP i jej uprawomocnieniu, po wszystkich uzgodnieniach z PKP, TPSA, DZDW (dolnośląski Zarząd Dróg Wojewódzkich, ZDP (zarząd Dróg Powiatowych), ZGW(zarząd Gospodarki Wodnej)i ZUD, Starostwo Powiatowe w Ząbkowicach Śl. Wydało pozwolenie na budowę. Dostarczono światłowody.

TPSA, DZDW (dolnośląski Zarząd Dróg Wojewódzkich, ZDP (zarząd Dróg Powiatowych), ZGW(zarząd

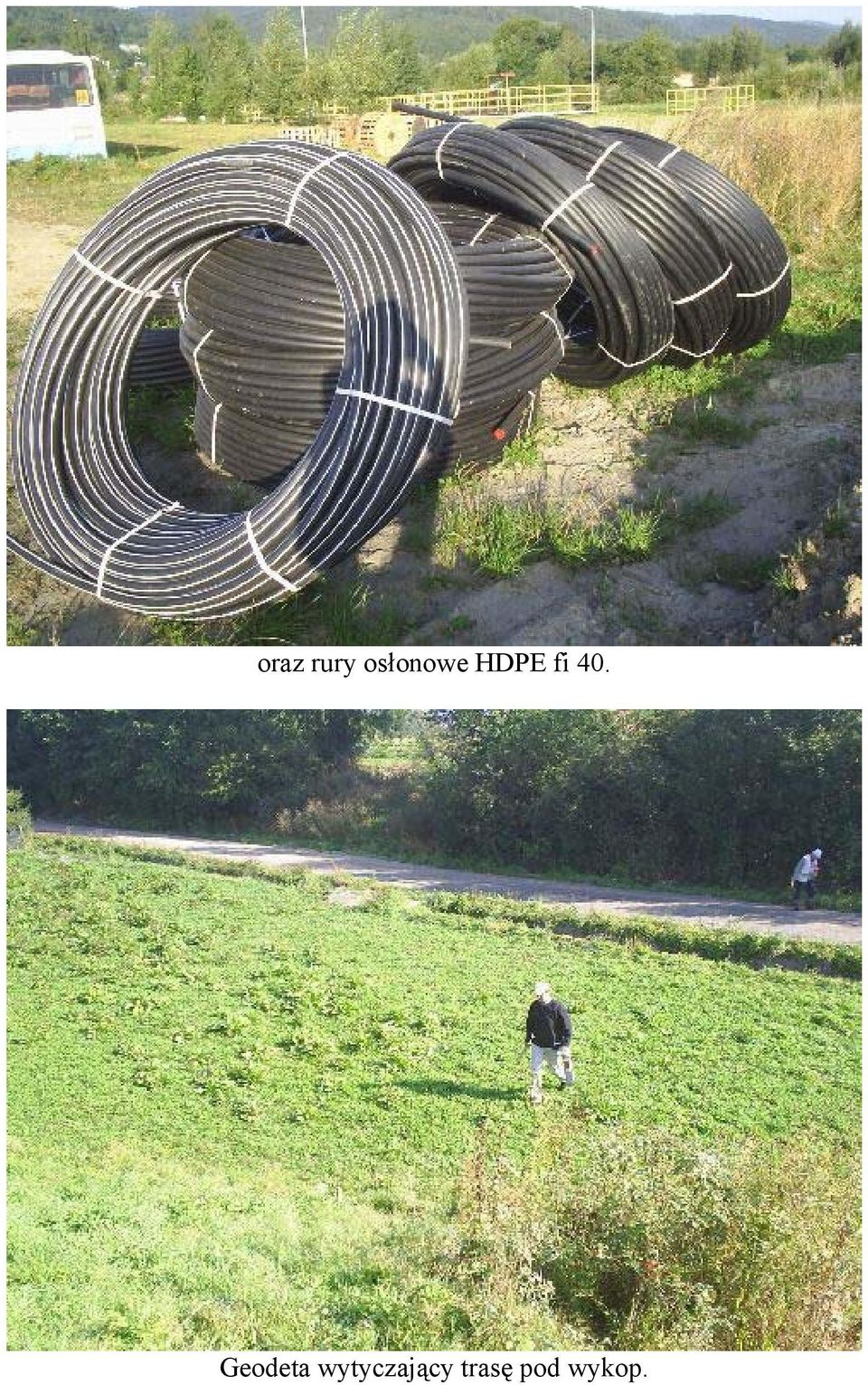

9 oraz rury osłonowe HDPE fi 40. Geodeta wytyczający trasę pod wykop.

10 Stoszowice - koparka łańcuchowa kopała wąski wykop na głębokość 80cm. Ludzie ręcznie wkładali rurę osłonową w ziemię,

11 na którą szła folia ostrzegawcza. Rurę należało przykryć 20 cm ziemi a dopiero potem kładziono taśmę z napisem uwaga kabel światłowodowy

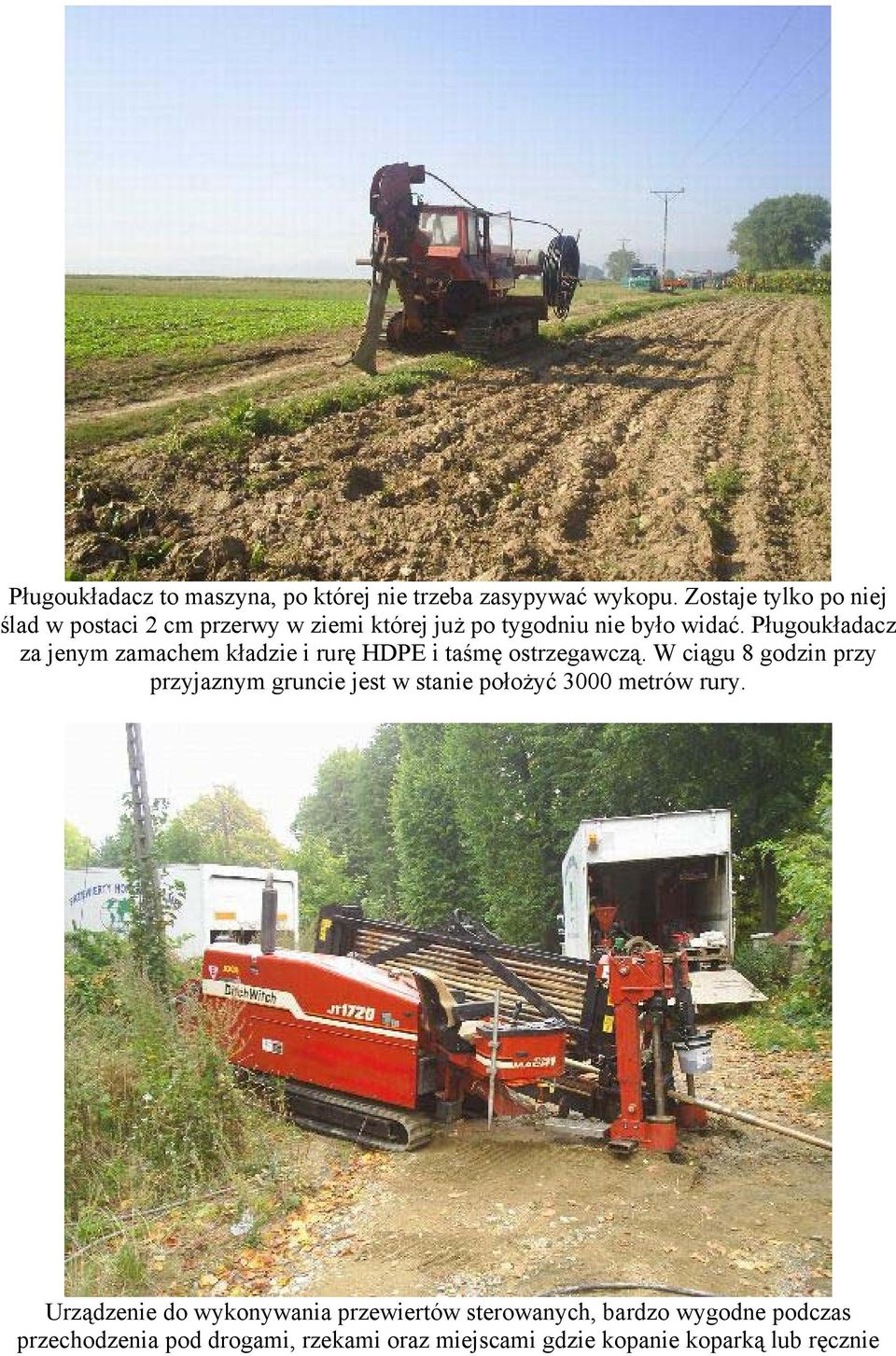

12 Pługoukładacz to maszyna, po której nie trzeba zasypywać wykopu. Zostaje tylko po niej ślad w postaci 2 cm przerwy w ziemi której już po tygodniu nie było widać. Pługoukładacz za jenym zamachem kładzie i rurę HDPE i taśmę ostrzegawczą. W ciągu 8 godzin przy przyjaznym gruncie jest w stanie położyć 3000 metrów rury. Urządzenie do wykonywania przewiertów sterowanych, bardzo wygodne podczas przechodzenia pod drogami, rzekami oraz miejscami gdzie kopanie koparką lub ręcznie

Pługoukładacz za jenym zamachem kładzie i rurę HDPE i taśmę ostrzegawczą.

13 było bardzo niewdzięczne i długotrwałe. Najdłuższy przewiert jaki został wykonany podczas budowy GSS miał ponad 70m. Urządzenie to przewierca się po ziemią po czym na zmienia się głowicę z wiertła na hak i podłącza się rurę HDPE po czy wyciąga się ją w odwrotnym kierunku do wiercenia. Przewiert trafił idealnie.

Urządzenie to przewierca się po ziemią po czym na zmienia się głowicę z

14 Malutka kopareczka wjeżdżała tam gdzie żaden inny wielki sprzęt nie był w stanie. UGS(Urząd Gminy Stoszowice) - ekipa od radia montuje okablowanie do anten.

15 Jedna z szaf krosowych w serwerowni UGS. Dla serwerowni musiało być wykonana osobna instalacja elektryczna.

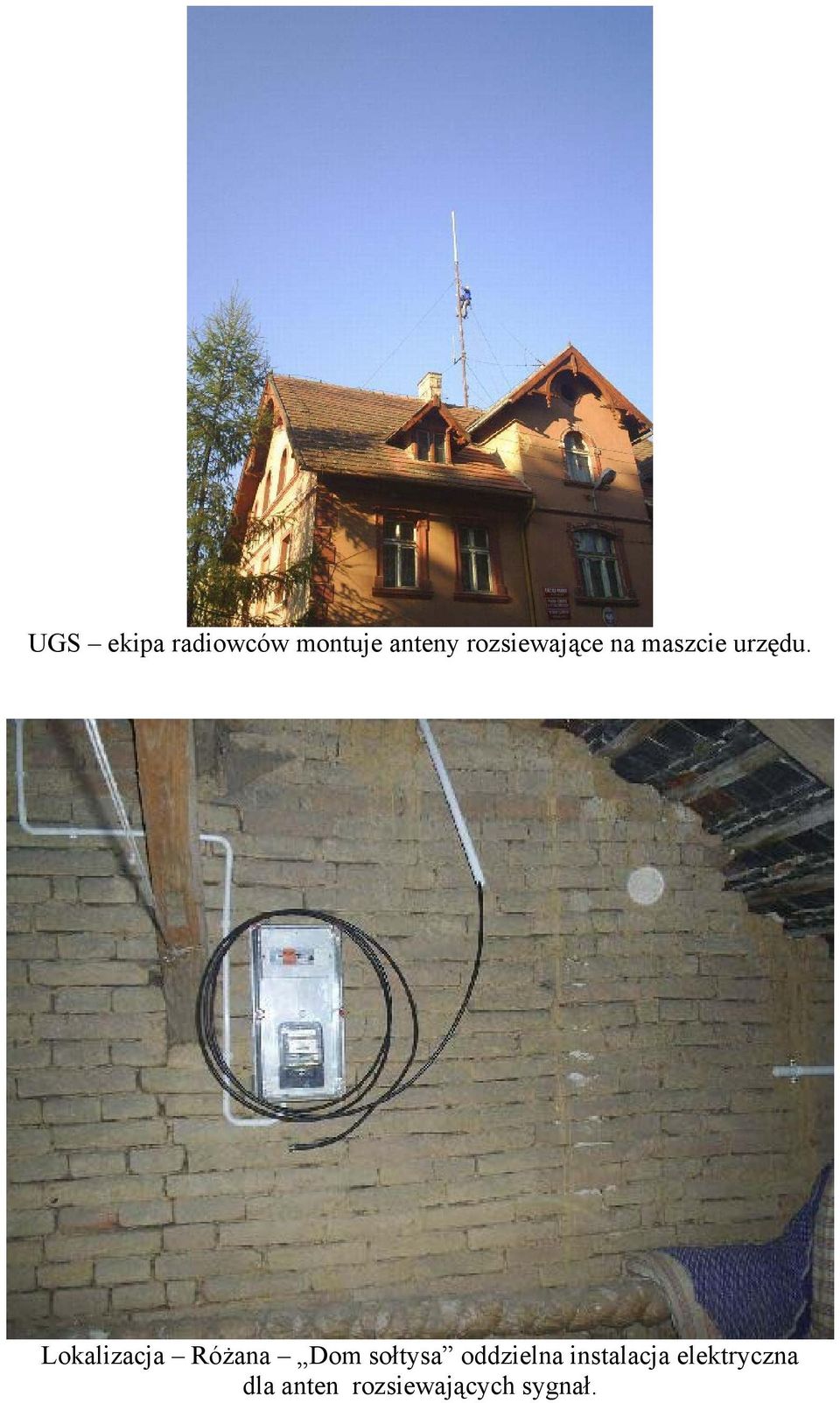

16 UGS ekipa radiowców montuje anteny rozsiewające na maszcie urzędu. Lokalizacja Różana Dom sołtysa oddzielna instalacja elektryczna dla anten rozsiewających sygnał.

17 Ekipa radiowców szykująca się do wejścia i montowania anten na wierzy kościoła w Grodziszczu. Maszyna która wstrzeliwuje pod ciśnieniem światłowód w rurę HDPE.

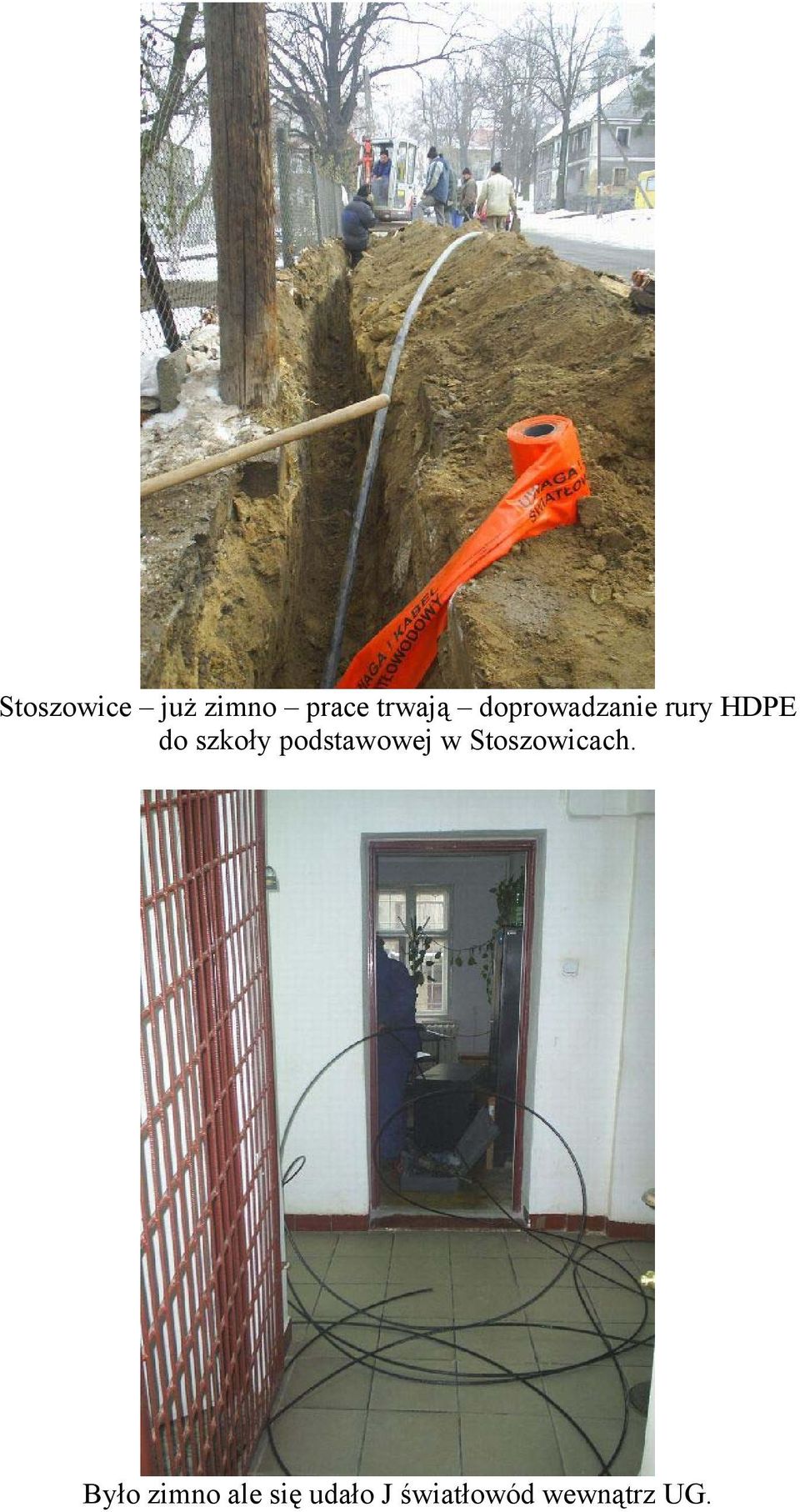

18 Stoszowice już zimno prace trwają doprowadzanie rury HDPE do szkoły podstawowej w Stoszowicach. Było zimno ale się udało J światłowód wewnątrz UG.

19 Antena na wierzy kościoła poewangelickiego w Srebrnej Górze. Zadanie skończone. Odbiór techniczny.
