Autoreferat dr inż. Adam Cwudziński

Transkrypt

1 Autoreferat dr inż. Adam Cwudziński Częstochowa, Listopad,

2 Spis treści 1 Imię i nazwisko 3 2 Posiadane dyplomy i stopnie naukowe 3 3 Informacje o dotychczasowym zatrudnieniu w jednostkach naukowych 3 4 Wskazanie osiągnięcia wynikającego z art. 16 ust. 2 ustawy z dn. 14 marca 2003 r. 3 o stopniach naukowych i tytule naukowym oraz o stopniach i tytule w zakresie sztuki (Dz. U. Nr 65, poz. 595 ze zm.), zaprezentowane w autoreferacie WPROWADZENIE 5 OMÓWIENIE CYKLU JEDNOTEMATYCZNYCH AUTORSKICH PUBLIKACJI 7 PODSUMOWANIE 14 5 Omówienie pozostałych osiągnięć naukowo-badawczych, dydaktycznych i organizacyjnych 18 2

3 1. Imię i nazwisko Adam Cwudziński 2. Posiadane dyplomy i stopnie naukowe mgr inż. metalurg w zakresie zarządzania inżynierskiego, 2004, Wydział Inżynierii Procesowej, Materiałowej i Fizyki Stosowanej doktor nauk technicznych w zakresie metalurgii, 2008, Wydział Inżynierii Procesowej, Materiałowej i Fizyki Stosowanej, rozprawa doktorska: Regulacja przepływu stali w kadzi pośredniej do odlewania wlewków płaskich 3. Informacje o dotychczasowym zatrudnieniu w jednostkach naukowych do chwili obecnej - Politechnika Częstochowska, Wydział Inżynierii Produkcji i Technologii Materiałów, Katedra Ekstrakcji i Recyrkulacji Metali 4. Wskazanie osiągnięcia wynikającego z art. 16 ust. 2 ustawy z dn. 14 marca 2003 r. o stopniach naukowych i tytule naukowym oraz o stopniach i tytule w zakresie sztuki (Dz. U. Nr 65, poz. 595 ze zm.), zaprezentowane w autoreferacie Tytuł osiągnięcia naukowego Cykl jednotematycznych autorskich publikacji naukowych na temat: "Zachowanie się ciekłej stali i faz w niej rozproszonych w kadzi pośredniej urządzenia do ciągłego odlewania wlewków płaskich" Zestawienie jednotematycznych publikacji stanowiących podstawę pracy habilitacyjnej (autor/autorzy publikacji, tytuł, rok wydania, nazwa wydawnictwa) Rodzaj Nazwa czasopisma / miejsce Punktacja Lp. Autor/Tytuł publikacji publikacji konferencji MNiSW Publikacje w czasopismach wyróżnionych w Journal Citation Reports (JCR) 1 Cwudziński A.: Numerical Simulation of Archives of Metallurgy and Behaviour a Non-Metallic Inclusions in an One- Materials 2011, 56, nr 3, s. Strand Slab Tundish with Steel Flow Controll Devices 40 2 Cwudziński A.: Numerical Prediction Of Hydrodynamic Conditions in One Strand Tundish. Influence of Thermal Condition and Casting Speed Archives of Metallurgy and Materials, DOI /amm Cwudziński A.: Numerical, Physical, and Industrial Steel Res. Int., 2014, 85, nr 4, Experiments of Liquid Steel Mixture in One Strand s Slab Tundish with Flow Control Devices 60 4 Cwudziński A.: Numerical and Physical Modeling Steel Res. Int., 2014, 85, nr 5, of Liquid Steel Active Flow in Tundish with s Subflux Turbulence Controller and Dam 3

4 Cwudziński A.: Numerical, Physical and Industrial 5 Studies of Liquid Steel Chemical Homogenisation in One Strand Tundish with Subflux Turbulence Steel Res. Int. DOI /srin Controller Cwudziński A.: Numerical Simulations and Ironmaking Steelmaking, DOI 6 Industrial Experiments of Liquid Steel Alloying / Process in One Strand Slab Tundish Cwudziński A.: Pulse-Step Method for Liquid Steel Alloying Process in One Strand Slab Tundish Y Ironmaking Steelmaking, DOI / Y Cwudziński A.: Numerical and Physical Prediction Metallurgical Research & 8 of Hydrodynamic Conditions in One Strand Slab Technology, 2014, 111, nr 1, 15 Tundish s Publikacje w pozostałych czasopismach zagranicznych i czasopismach polskich Cwudziński A.: Symulacja numeryczna powstawania i wzrostu wtrąceń niemetalicznych w ciekłej stali Cwudziński A.: Symulacja fizyczna i numeryczna przepływu ciekłej stali w kadzi pośredniej Cwudziński A.: Numeryczny opis roztwarzania dodatku stopowego w ciekłej stali przepływającej przez kadź pośrednią Cwudziński A.: Struktura hydrodynamiczna przepływu ciekłej stali w kadzi pośredniej z podstrumieniowym regulatorem turbulencji Hutnik Wiadomości Hutnicze 2013, nr 5, s Hutnik Wiadomości Hutnicze 2013, nr 11, s Hutnik Wiadomości Hutnicze 2013, nr 12, s Hutnik Wiadomości Hutnicze 2014, nr 2, s Publikacje w materiałach konferencji zagranicznych Cwudziński A.: Influence of Flow Control Devices on Alloy Addition Behaviour in a Liquid Steel Flowed Through One Strand Tundish Cwudziński A.: Influence of Subflux Turbulence Controller on Hydrodynamic Conditions in the Continuous Casting Slab Tundish Proceedings of 8th European Continuous Casting Conference June Graz, Austria, s Proceedings of the 2011 International Symposium on Liquid Metal Processing and Casting. September 25-28, Nancy, France, s Publikacje w monografiach 15 Cwudziński A.: Numerical Simulation of Influence of Changing a Dam Height on Liquid Steel Flow and Behaviour of Non-Metallic Inclusions in the Tundish Computational Fluid Dynamics Technologies and Applications, 2011, s Suma punktów 194 4

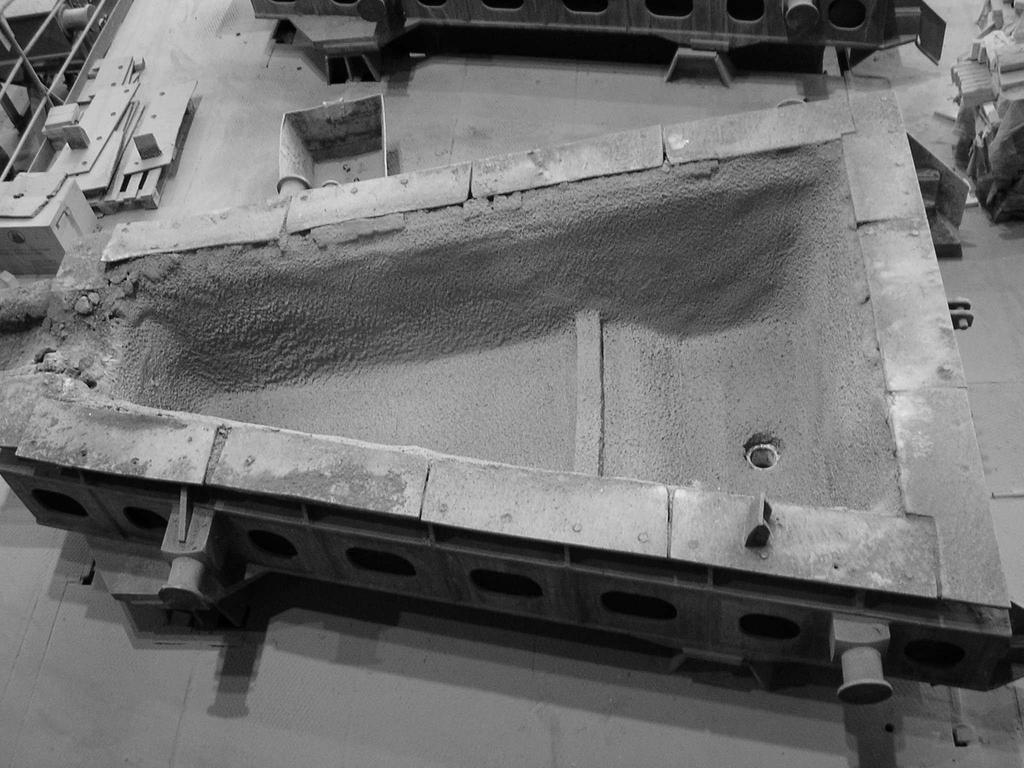

5 Omówienie celu naukowego w/w prac i osiągniętych wyników wraz z omówieniem ich ewentualnego wykorzystania WPROWADZENIE W Katedrze Ekstrakcji i Recyrkulacji Metali kierowanej przez Prof. dr hab. inż. Jerzego Siwkę od kilkunastu lat prowadzone są intensywne badania dotyczące fizycznego i matematycznego modelowania procesów wysokotemperaturowych obejmujących swoim zakresem wytapianie, rafinację i odlewanie stopów na bazie żelaza. W ramach wykonywanych badań naukowych w Zakładzie Modelowania i Komputerowej Symulacji Procesów Wysokotemperaturowych będącym integralną częścią Katedry i kierowanym przez Prof. dr hab. inż. Jana Jowsę rozwijane są modele numeryczne, a także fizyczne umożliwiające skuteczne symulowanie zjawisk towarzyszących procesom stalowniczym. Zainicjowany przez Prof. dr hab. inż. Jana Jowsę obszar tematyczny i metodologia stanowiły punkt wyjścia do realizacji przeze mnie badań naukowych dotyczących głównie optymalizacji procesu ciągłego odlewania stali. W trakcie wytapiania, obróbki poza-piecowej i odlewania ciągłego stali dąży się do uzyskania materiału jednorodnego pod względem chemicznym i cieplnym jak i wolnego od wszelkiego rodzaju zanieczyszczeń np. wtrąceń niemetalicznych (WN). Permanentny rozwój technologii i techniki umożliwia poszukiwanie nowych standardów i produkcję bardziej czystszych gatunków stali z mikrododatkami stopowymi. Z powodu systematycznie wyczerpujących się złóż rudy żelaza, coraz powszechniej do produkcji stali, stosuje się elektryczny proces łukowy bazujący na złomie, będący głównym nośnikiem zanieczyszczeń, mogących przeniknąć do struktury materiału stalowego. Dlatego uzasadnione wydaje się rozwijanie i doskonalenie procesów obróbki poza-piecowej i odlewania ciągłego ciekłej stali. Obecnie ciekłą stal przygotowuje się do ciągłego odlewania na stanowisku pieca kadziowego. Ponieważ piece kadziowe są wyposażone w kształtki gazo-przepuszczalne umożliwiające przedmuchiwanie ciekłej stali celem jej wymieszania ze składnikami stopowymi i uzyskanie 95% minimalnego wymaganego poziomu homogenizacji chemicznej. W trakcie przedmuchiwania kąpieli stalowej intensyfikuje się również wypływanie WN do fazy żużlowej. Jednakże kadzie pośrednie również mogą być postrzegane jako skuteczne urządzenia wspomagające procesy rafinacji lub wzbogacania składu chemicznego ciekłej stali. Wynika to głównie z faktu, że ciekła stal przebywa w kadzi pośredniej przez określony czas (15-30 minut w zależności od pojemności kadzi) podczas którego można stymulować i intensyfikować opisane wyżej procesy. W przypadku kadzi pośredniej proces mieszania się stali jest wywoływany przez strumień zasilający wpływający do kadzi pośredniej. Proces mieszania się i rafinacji ciekłej stali w kadzi pośredniej można intensyfikować przez zamontowanie w przestrzeni roboczej kadzi urządzeń sterujących przepływem. W przypadku kadzi pośrednich możliwe i racjonalne wydaje się korygowanie składu chemicznego stali lub podawanie niskotopliwych mikrostopów i modyfikatorów wtrąceń niemetalicznych. Podstawą do wykonania przedstawionego cyklu badań były wyniki prac 5

6 kandydata do awansu naukowego prowadzone w trakcie realizacji pracy doktorskiej. Na podstawie tych prac wykazano, że na ruch ciekłej stali, zarówno w kadzi jedno- jak i wielootworowej, oddziałują siły związane z konwekcją cieplną powodujące dodatkową modyfikację struktury przepływu stali. [1,2,3] Fakt ten potwierdziła wartość liczby Bu > 5. Liczba wyporu Bu charakteryzuje wpływ sił naturalnej konwekcji na strukturę przepływu stali w kadzi pośredniej. Liczbę Bu opisuje zależność: 2 2 / Re = g TL / uśr Bu = Gr β (1) gdzie: g przyspieszenie ziemskie, β - współczynnik rozszerzalności cieplnej stali, T różnica pomiędzy temperaturą stali wpływającej do kadzi a temperaturą stali na wylewie kadzi pośredniej, L wysokość słupa ciekłej stali w kadzi pośredniej, u śr średnia prędkość stali w kadzi pośredniej. W kadziach pośrednich z podstrumieniwymi regulatorami turbulencji wiąże się to z wyhamowaniem prędkości stali na skutek jej kontaktu z regulatorem w strefie zalewania. Mniejsze prędkości stali i spadki temperatur w rejonach kadzi oddalonych od strefy zalewania sprzyjają bowiem naturalnej konwekcji. Brak urządzenia typu podstrumieniowy regulator turbulencji (PRT) lub zastosowanie kurtyn gazo-przepuszczalnych w kadzi pośredniej powoduje, że strumień stali płynie zbyt szybko, aby siły naturalnej konwekcji związane z gradientami temperatury mogły wpływać na modyfikację kierunku ruchu metalu. W związku z tym, prognozowanie procesów związanych z ciągłym odlewaniem stali powinno być wykonywane dla warunków nieizotermicznych, szczególnie jeśli przedmiotem pracy jest wskazanie nowych rozwiązań konstrukcyjnych lub technologicznych dla konkretnego obiektu pracującego w warunkach przemysłowych. Jednocześnie wykazano, że na warunki mieszania się ciekłej stali i jej zachowanie w przestrzeni roboczej kadzi zdecydowanie wpływają urządzenia sterujące przepływem, ich kształt i rozmieszczenie względem strefy zalewania i otworów wylewowych. [4,5,6,7,8,9] Prowadzone we wczesnym etapie działalności naukowej badania, wykazały, że kadzie pośrednie posiadają cechy reaktorów umożliwiających skuteczne usuwanie 1 Cwudziński A., Jowsa J.: Numerical analysis of steel flow in the six strand tundish with subflux controller of turbulence, Archives of Metallurgy and Materials 2008, 53, nr 3, s Cwudziński A.: Przepływ stali w jednootworowej kadzi pośredniej symulacja numeryczna w warunkach izotermicznych i nieizotermicznych, II Krakowska Konferencja Młodych Uczonych, Kraków 2007, s Cwudziński A.: Wpływ urządzeń sterujących przepływem ciekłej stali w kadzi pośredniej na konwekcję naturalną, Hutnik Wiadomości Hutnicze 2010, nr 5, s Cwudziński A., Jowsa J.: Wpływ modyfikacji geometrii wewnętrznej podstrumieniowego regulatora turbulencji na przepływ stali w sześciootworowej kadzi pośredniej symulacja numeryczna, Computer Methods in Materials Science 2006, nr 2, Cwudziński A., Jowsa J.: Charakterystyki RTD przepływu stali w kadzi pośredniej z podstrumieniowym regulatorem turbulencji i systemem iniekcji argonu, Hutnik Wiadomości Hutnicze 2006, nr 12, s Cwudziński A.: Symulacja numeryczna mieszania się stali w kadzi pośredniej urządzenia do ciągłego odlewania, Hutnik Wiadomości Hutnicze 2009, nr 5, s Cwudziński A.: Numerical simulation of steel flow through the one-strand slab tundish with steel flow control devices, Canadian Metallurgical Quarterly, 2010, 49, 1, s Cwudziński A.: Numerical Simulation of Liquid Steel Flow in Wedge-type One-strand Slab Tundish with a Subflux Turbulence Controller and an Argon Injection System, Steel Res. Int., 2010, 81, nr 2, s Cwudziński A.: Numerical simulation of liquid steel flow and behaviour of non-metallic inclusions in onestrand slab tundish with subflux turbulence controller and gas permeable barrier, Ironmaking and Steelmaking, 2010, 37, 3, s

7 wtrąceń niemetalicznych (WN) w trakcie procesu ciągłego odlewania stali. [10,11,12,13] W niniejszym cyklu monotematycznych autorskich prac, stanowiących podstawę osiągnięcia naukowego przedstawiono wyniki badań dotyczące zachowania się ciekłej stali i faz w niej rozproszonych takich jak WN i dodatek stopowy, podczas jej przepływu przez kadź pośrednią stosowaną w jedno-żyłowym urządzeniu do ciągłego odlewania wlewków płaskich. OMÓWIENIE CYKLU JEDNOTEMATYCZNYCH AUTORSKICH PUBLIKACJI BADANY OBIEKT Intensyfikowanie procesów rafinacji ciekłej stali musi mieć racjonalne uzasadnienie w ponoszonych na ten cel kosztach. Dlatego wykonanie prototypowych rozwiązań konstrukcyjnych lub aplikowanie nowych technologii i ich zastosowanie w rzeczywistych warunkach przemysłowych powinno być poprzedzone badaniami symulacyjnymi wykonanymi dla konkretnego obiektu przemysłowego przy zachowaniu głównych parametrów technologicznych prowadzonego procesu. Badanym obiektem była jedno-wylewowa kadź pośrednia przeznaczona do odlewania wlewków płaskich. Kadź pośrednia posiada kształt klina, a jej pojemność nominalna wynosi 30 Mg (rys.1). Kadź wyposażona jest w niską przegrodę zamontowaną przed strefą zatyczkowego systemu regulacji dopływu stali do krystalizatora. Wykonane symulacje numeryczne odnoszące się do nowych rozwiązań konstrukcyjnych lub technologii podawania dodatków stopowych do ciekłej stali w trackie COS dotyczyły sekwencji odlewniczej podczas, której odlewano wlewki płaskie o wymiarach mm z prędkością odlewania 0,9 m/min. Rys. 1. Przemysłowa kadź pośrednia typu klinowego 10 Cwudziński A.: Modelowanie numeryczne wypływania wtrąceń niemetalicznych w kadzi pośredniej COS, Materiały Konferencyjne VI Międzynarodowej Studenckiej Sesji Naukowej, Materiały i Technologie XXI Wieku, Katowice 2004, s Cwudziński A., Jowsa J.: Removal of Non-Metallic Inclusions from Liquid Steel in the Tundish with and without Under Flux Controller of Turbulence, 22 Celostatni Konference se Zahranicni Ucasti, Teorie a Praxe Vyroby a Zpracovani Oceli, Roznov pod Radhostem 2006, s Cwudziński A., Jowsa J., Zelik W., Załocha D.: System iniekcji argonu w kadzi pośredniej i numeryczna symulacja przepływu stali oraz flotacji wtrąceń niemetalicznych, Hutnik Wiadomości Hutnicze 2007, nr 10, s Cwudziński A., Jowsa J.: Numerical simulation steel flow and behaviour of non-metallic inclusions in the tundish with three outlets, XVIII International Scientific Conference, Iron and Steelmaking, Malenovice Frydlant nad Ostravici 2008, Vol. II, s

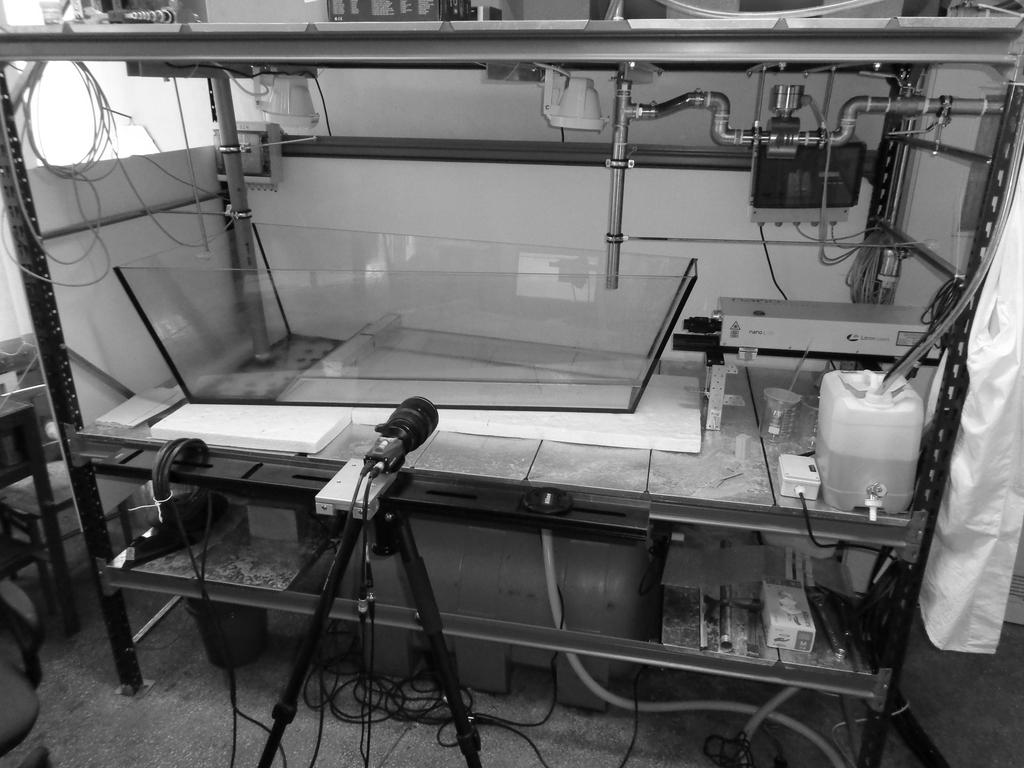

8 WALIDACJA MODELU NUMERYCZNEGO Do wirtualnego opisu przepływu ciekłej stali zastosowano program komputerowy Ansys- Fluent, w tym zaawansowane modele turbulencji k-ε i Realizable k-ε oraz modele opisujące fazy rozproszone w ciekłej stali Species, DPM i Population balance. Do walidacji modelu numerycznego i weryfikacji wyników uzyskanych podczas symulacji komputerowych w warunkach hydrodynamicznych występujących w analizowanej kadzi pośredniej użyto fizycznego modelu kadzi pośredniej. Zaprojektowany przez Kandydata i uruchomiony w Katedrze Ekstrakcji i Recyrkulacji Metali, fizyczny model kadzi pośredniej umożliwia pomiary zmiany stężenia znacznika i rejestrację wizualizacji ruchu medium płynnego uzyskiwaną poprzez zmianę jego zabarwienia. Model kadzi pośredniej wykonano w skali 2:5. Pojemność nominalna modelu kadzi pośredniej wynosi 220 litrów. Zgodnie z kryteriami podobieństwa medium symulującym ciekłą stal była woda, która w temperaturze 20 C posiada taką samą lepkość kinematyczną jak ciekła stal. Badania na modelu wodnym wykonano spełniając kryterium Frouda, które zapewniało utrzymanie podobieństwa pomiędzy siłami bezwładności i grawitacji, występującymi w modelu fizycznym i w rzeczywistym agregacie metalurgicznym. W ramach realizowanego projektu fizyczny model kadzi pośredniej doposażono dodatkowo w system rejestracji i analizy wektorowego pola przepływu 2DPIV firmy Lavision. Na rysunku 2a przedstawiono model fizyczny kadzi pośredniej. System 2DPIV stanowi kamera i dwu-wnękowy laser o energii impulsu 200 mj i długości fali 532 nm z układem optycznym noża świetlnego o kącie rozchodzenia się wiązki światła od 15 do 30. Do analizy wektorowego pola przepływu zastosowano program komputerowy DaVis 8.0 z modułem 2DPIV. System pomiarowy 2DPIV umożliwił porównanie wektorowych pól prędkości uzyskanych w trakcie symulacji komputerowych i eksperymentów laboratoryjnych (rys.2c i 2d). 20 Na podstawie wykonanych obliczeń komputerowych i eksperymentów laboratoryjnych opracowano pola przepływu ciekłej stali w przestrzeni roboczej kadzi pośredniej. Do analizy strumieni przepływu w warunkach hydrodynamicznych występujących w modelu fizycznym zastosowano znacznik w postaci związku chemicznego KMnO W celu poprawnego opisu turbulentnego przepływu ciekłej stali przez kadź pośrednią najbardziej zbliżonego do realnych warunków przemysłowych, wykonano symulacje numeryczne przepływu stali z zastosowaniem trzech modeli turbulencji: k-ε, Realizable k-ε i RNG k-ε. Dla każdego modelu turbulencji wykonano osobne symulacje komputerowe przepływu ciekłej stali w trzech wariantach zabudowy kadzi pośredniej tj. kadzi pośredniej 14 Cwudziński A.: Symulacja fizyczna i numeryczna przepływu ciekłej stali w kadzi pośredniej, Hutnik Wiadomości Hutnicze 2013, nr 11, s

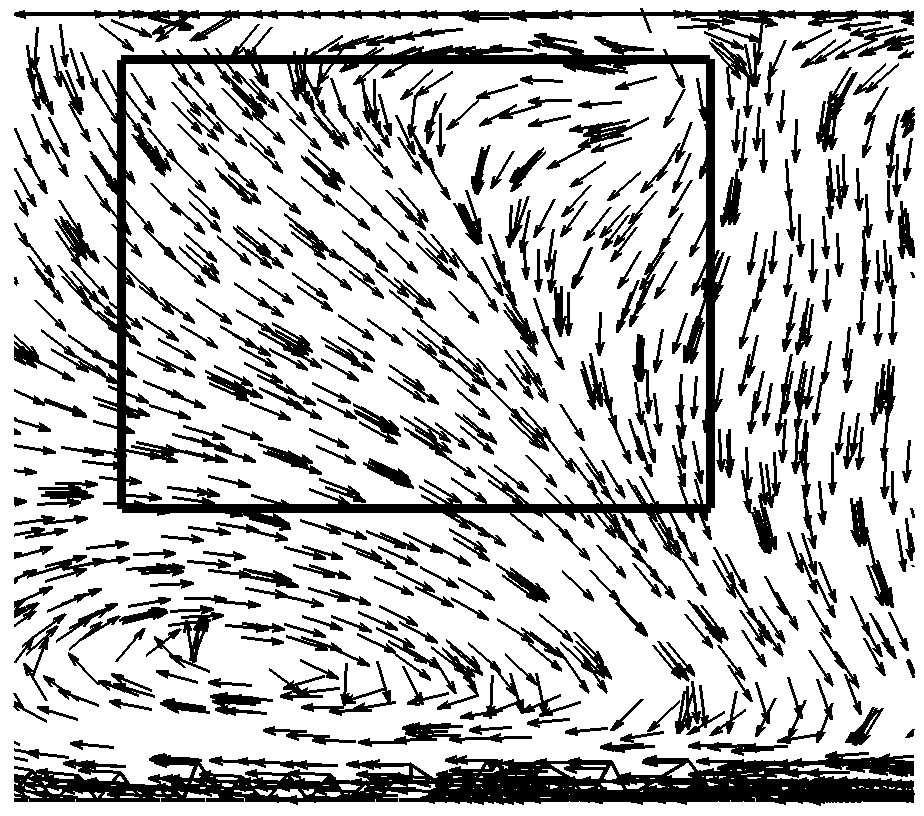

9 Załącznik nr 2 z niską przegrodą, wysoką przegrodą i regulatorem turbulencji. Do walidacji proponowanych modeli turbulencji zastosowano model fizyczny kadzi pośredniej.15 Dla analizy zmiany stężenia znacznika w przepływającym medium przez kadź pośrednią zastosowano wodę i odczynnik chemiczny w postaci chlorku sodu. Informacje o zmianie stężenie zasolenia wody w funkcji czasu były danymi wyjściowymi do opisu warunków hydrodynamicznych, występujących w badanym obiekcie (rys.2b). Do pomiaru zmiany stężenie zasolenia wody zastosowano Multimiernik M4 firmy Crison i tytanowe celki konduktometryczne, umożliwiające pomiar w medium w ciągłym ruchu. We współpracy z producentem wyrobów ogniotrwałych firmą Vesuvius i Stalownią ISD Huty Częstochowa wykonano pilotażowe badania przemysłowe. Następnie w laboratoriach Katedry Ekstrakcji i Recyrkulacji Metali przeprowadzono symulacje numeryczne i fizyczne celem oceny wpływu proponowanych urządzeń sterujących przepływem na proces mieszania się stali w objętości roboczej kadzi, będące podstawą walidacji modelu numerycznego.16 a) b) c) d) Rys.2. Laboratoryjna walidacja modelu numerycznego: a) model fizyczny kadzi pośredniej, b) zachowanie się dodatku stopowego na wylewie kadzi pośredniej, c) wektorowe pole prędkości - symulacja numeryczna, d) wektorowe pole prędkości - pomiar PIV, Do eksperymentu przemysłowego wytypowano 16 sekwencji odlewniczych, podczas których odlewano wlewki płaskie. Wybrane sekwencje odlewnicze zapewniły możliwość analizy procesu zachowania się ciekłej stali i faz w niej rozproszonych tj. dodatku stopowego i wtrąceń niemetalicznych w ciekłej stali w różnych warunkach procesowych. Celem uzyskania ustabilizowanych warunków przepływowych w objętości roboczej przemysłowej kadzi pośredniej, 15 Cwudziński A.: Numerical and physical prediction of hydrodynamic conditions in one strand slab tundish, Metallurgical Research & Technology, 2014, 111, nr 1, s Cwudziński A.: Numerical, Physical, and Industrial Experiments of Liquid Steel Mixture in One Strand Slab Tundish with Flow Control Devices, Steel Res. Int., 2014, 85, nr 4, s

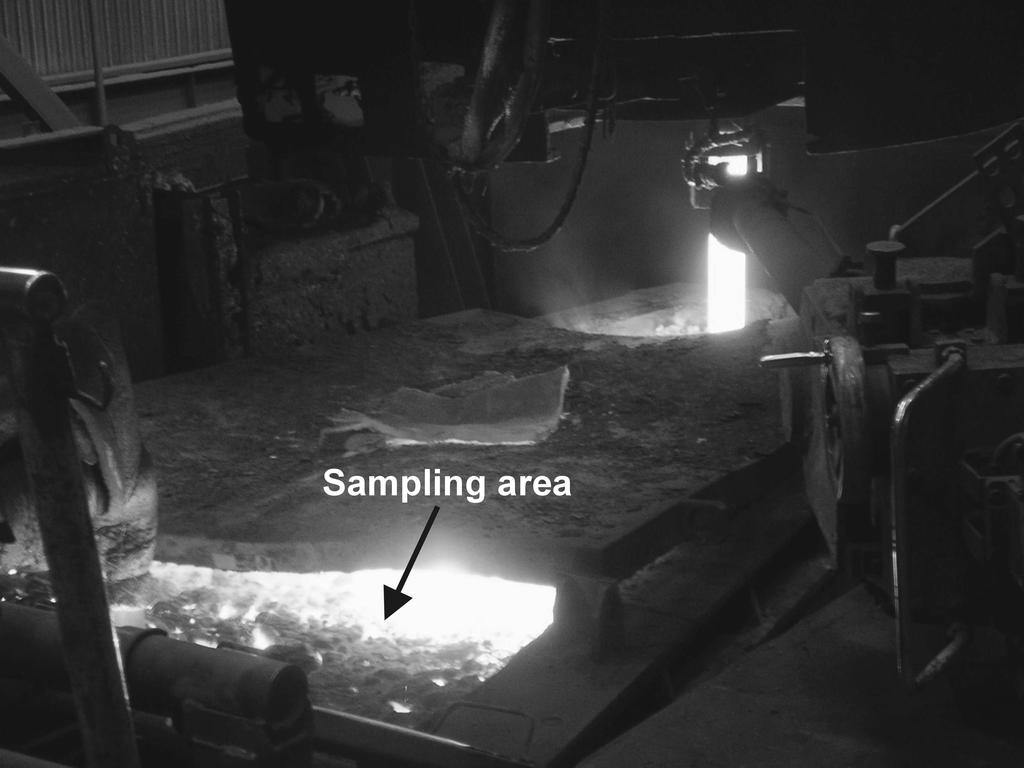

10 eksperymenty wykonano podczas odlewania drugiego lub kolejnego wytopu w sekwencji. Do weryfikacji zachowania się dodatku stopowego (rys.3a), po otwarciu kadzi stalowniczej, operator wprowadzał do ciekłej stali 10 kg niklu elektrolitycznego w postaci koronki. Następnie w ustalonych wcześniej odstępach czasowych za pomocą próbników zanurzeniowych firmy Heraeus Electro Nite pobierano próbki "lizakowe" stali w dwóch charakterystycznych miejscach procesu tj. z kadzi pośredniej (rys.3b) i krystalizatora. Próby lizakowe były także stosowane do walidacji modelu bilansu populacji, stanowiąc bazę do oceny zachowania się WN w ciekłej stali. Analizę wtrąceń niemetalicznych przeprowadzono dla wszystkich próbek w tym samym miejscu. Wybrano obszar o wymiarach około 1 mm x 1 mm. 25 a) b) Rys.3 Przemysłowa walidacja modelu numerycznego: a) obszar pobierania próbek ciekłej stali z kadzi pośredniej, b) zachowanie się dodatku stopowego na wylewie kadzi pośredniej ZACHOWANIE SIĘ CIEKŁEJ STALI W procesie ciągłego odlewania stali wlewki odlewane są z różnymi prędkościami. Mniejsze prędkości odlewania stosuje się dla krystalizatorów do odlewania wlewków o dużej grubości i szerokości. Oczywiście w poszczególnych grupach rodzajów wlewków ciągłych i odlewanych gatunków stali możliwa jest regulacja prędkości odlewania. Prędkość odlewania musi być skorelowana ze strefami chłodzenia (pierwotną i wtórną) tak, aby uzyskana "długość metalurgiczna" urządzenia COS gwarantowała w strefie cięcia, wlewki w pełni zakrzepnięte. Dodatkowo, w kadzi pośredniej należy zadbać o stabilne warunki termiczne, celem utrzymania w całym okresie odlewania wytopu wymaganej temperatury odlewania. Całkowita stabilizacja i homogenizacja termiczna ciekłej stali w kadzi pośredniej jest jednak niemożliwa, z racji permanentnego wychładzania się stali przez kontakt metalu ze ścianami i dnem kadzi pośredniej, oraz oddawaniem ciepła przez warstwę zasypki kadziowej, pokrywającej lustro stali. Największe zmiany w prędkości odlewania towarzyszą procesowi COS na samym początku odlewania, kiedy rozpoczyna się sekwencja odlewnicza, natomiast w trakcie samego procesu zmiany w prędkości nie przekraczają 10% przeciętnie stosowanej dla wybranego gatunku prędkości odlewania. Jednakże odlewanie różnych gatunków stali na tym samym urządzeniu COS daje podstawy do analizy wpływu prędkości odlewania na warunki 10

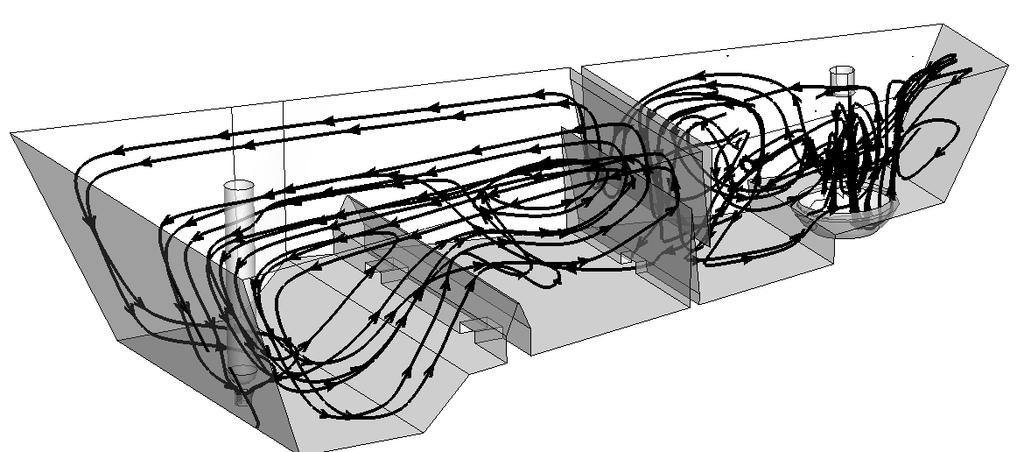

11 hydrodynamiczne występujące w kadzi pośredniej. W pracy przeanalizowano pięć prędkości odlewania tj. 0,3, 0,6, 0,9, 1,2 i 1,5 m/min. 17 Szczególną uwagę w relacji do kadzi pośredniej poświęca się urządzeniom sterującym przepływem stali. Jednym z takich urządzeń jest PRT, który jest montowany w strefie zasilania kadzi pośredniej w osi strumienia wypływającego z kadzi lejniczej. Głównym zadaniem PRT jest tłumienie burzliwości przepływu stali i intensyfikacja procesu mieszania się w strefie bezpośredniego oddziaływania PRT na strumień zasilający. Na podstawie przeprowadzonych obliczeń komputerowych uzyskano szereg cennych informacji o pracy kadzi pośredniej doposażonej w PRT. W efekcie przeprowadzonych obliczeń otrzymano: pola przepływu i temperatury ciekłej stali, krzywe czasu przebywania typu E i F, udział objętości przepływu aktywnego i stagnacyjnego, zakres strefy przejściowej oraz wartość liczby Bu. 18,19,20 Na rysunku 4 przedstawiono zachowanie się ciekłej stali w kadzi pośredniej z niską przegrodą i kadzi poddanej modernizacji doposażonej w przegrodę wysoką i przelew. a) b) Rys.4. Linie przepływu ciekłej stali: a) wariant kadzi pośredniej obecnie pracującej w warunkach przemysłowych, b) kadź pośrednia według proponowanego wariantu zabudowy ZACHOWANIE SIĘ WTRĄCEŃ NIEMETALICZNYCH Do opisu zachowania się wtrąceń niemetalicznych (WN) w ciekłej stali zastosowano model wielofazowy mixture i model bilansu populacji 21,22 oraz model fazy dyskretnej DPM 23. W przypadku modelu bilansu populacji na podstawie przemysłowych badań eksperymentalnych zdefiniowano warunki początkowe modelu matematycznego i uzyskano poglądowy obraz zachowania 17 Cwudziński A.: Numerical prediction of hydrodynamic conditions in one strand tundish. Influence of thermal condition and casting speed, Archives of Metallurgy and Materials, DOI /amm Cwudziński A.: Influence of Subflux Turbulence Controller on Hydrodynamic Conditions in the Continuous Casting Slab Tundish, LMPC Proceedings of the 2011 International Symposium on Liquid Metal Processing and Casting. September 25-28, Nancy, France, s Cwudziński A.: Struktura hydrodynamiczna przepływu ciekłej stali w kadzi pośredniej z podstrumieniowym regulatorem turbulencji, Hutnik Wiadomości Hutnicze 2014, nr 2, s Cwudziński A.: Numerical and Physical Modeling of Liquid Steel Active Flow in Tundish with Subflux Turbulence Controller and Dam, Steel Res. Int., 2014, 85, nr 5, s Cwudziński A.: Numerical Simulation of Influence of Changing a Dam Height on Liquid Steel Flow and Behaviour of Non-Metallic Inclusions in the Tundish, Computational Fluid Dynamics Technologies and Applications, 2011, s Cwudziński A.: Symulacja numeryczna powstawania i wzrostu wtrąceń niemetalicznych w ciekłej stali, Hutnik Wiadomości Hutnicze 2013, nr 5, s Cwudziński A.: Numerical Simulation of Behaviour a Non-Metallic Inclusions in an One-Strand Slab Tundish with Steel Flow Controll Devices, Archives of Metallurgy and Materials 2011, 56, nr 3, s

12 się wtrąceń niemetalicznych w realnych warunkach przemysłowych. Dla analizowanego obiektu zaprojektowano nowe rozwiązania konstrukcyjne dotyczące zmiany przestrzeni roboczej kadzi. Uzyskano w ten sposób informację na temat wpływu zmiany wysokości przegrody na proces wzrostu i łączenia się WN w ciekłej stali (rys.5a) oraz hydrodynamikę jej ruchu (rys.5b). a) b) Rys. 5. Charakterystyki zachowania się ciekłej stali i WN: a) krzywe udziału frakcji WN o wielkości 3,6 µm, b) krzywe czasu przebywania stali typu E Zaadaptowany model numeryczny bilansu populacji zastosowano także do symulacji numerycznej opisującej mechanizmy powstawania i wzrostu wtrąceń niemetalicznych (WM) w ciekłej stali. Głównymi mechanizmami oddziaływującymi na proces powstawania i wzrostu WN w ciekłej stali są zarodkowanie, dyfuzja i wzajemne zderzenia WN. W związku z tym, symulacje numeryczne zachowania się WN wykonano w pięciu wariantach. W pierwszym wariancie WN były stymulowane przez nukleację (N), wzrost dyfuzyjny (WD) i agregację w wyniku zderzeń turbulentnych (AT). W drugim wariancie obliczeń wyeliminowano agregację (AT). Natomiast w wariantach od trzeciego do piątego, obserwowano zachowanie się WN wskutek oddziaływania kolejno tylko: nukleacji (N), wzrostu dyfuzyjnego (WD) i agregacji turbulentnej (AT). Na podstawie wykonanych obliczeń komputerowych opracowano krzywe zmian udziału frakcji WN w ciekłej stali przepływającej przez kadź pośrednią. 22 Dla analizowanego obiektu wykonano także symulacje komputerowe zachowania się WN w ciekłej stali pod kątem ich wypływania w kierunku powierzchni swobodnej, która może być pokryta żużlem rafinacyjnym asymilującym WN. Zwłaszcza, że skuteczną rafinację ciekłego metalu można prowadzić zarówno w kadzi pośredniej jak i w krystalizatorze urządzenia COS. Modernizacja kadzi pośredniej polegała na przebudowie jej wewnętrznej przestrzeni roboczej. W tym celu zaproponowano dwa typy urządzeń sterujących przepływem (USP) tj. ceramiczną przegrodę gazo-przepuszczalną i podstrumieniowy regulator turbulencji (rys.6a i 6b). Otrzymane wyniki jednoznacznie wskazały, że proponowana 3 konfiguracja zabudowy kadzi pośredniej (PRT rys.6b) będzie korzystniejsza dla intensyfikacji procesu rafinacji ciekłej stali z WN. 2 12

13 a) c) b) Rys.6. Zachowanie się WN w ciekłej stali: a) regulator turbulencji w 2 wariancie zabudowy kadzi, b) regulator turbulencji w 3 wariancie zabudowy kadzi, c) ilość WN wypływających ze stalą do krystalizatora ZACHOWANIE SIĘ DODATKU STOPOWEGO Homogenizacja chemiczna jest jednym z podstawowych parametrów określających jakość finalnego produktu stalowego. Proces wprowadzania pierwiastków stopowych do ciekłej stali lub modyfikatorów WN jest złożony, wymaga czasu i energii. Przebywanie ciekłej stali w kadzi pośredniej dostarcza niezbędnego czasu, a strumień wpływający do kadzi pośredniej jest nośnikiem energii. Dlatego korekta składu chemicznego lub modyfikowanie WN jest możliwe do osiągnięcia z racji kształtujących się w kadzi pośredniej warunków hydrodynamicznych. W pracy zaprezentowano wyniki symulacji numerycznej roztwarzania się dodatku stopowego w ciekłej stali dla metody impulsowego wprowadzania dodatku. Do modyfikacji przestrzeni roboczej kadzi pośredniej zastosowano podstrumieniowy regulator turbulencji, przegrodę i przelew. W efekcie wykonanych obliczeń otrzymano: pola przepływu ciekłej stali i krzywe stężenia dodatku stopowego w ciekłej stali. 24 Następnie wykonano symulacje komputerowe oraz eksperymenty laboratoryjne i przemysłowe opisujące proces zachowania się dodatku stopowego w ciekłej stali. Jako dodatek stopowy wybrano nikiel metaliczny. W efekcie badań otrzymano pola ruchu ciekłej stali w kadzi pośredniej i wody w modelu fizycznym, obraz zachowania się WN, krzywe mieszania oraz czas mieszania. 25 W trakcie badań weryfikowano skuteczność procesu stopowania stali w trakcie COS stosując tylko metodę krokową podawania dodatku a także oceniono wpływ miejsca podawania dodatku. 26 Minimalizacja czasu obróbki pozapiecowej na stanowisku pieca kadziowego i przeniesienie części operacji technologicznych do kadzi pośredniej będzie intensyfikować proces 24 Cwudziński A.: Numeryczny opis roztwarzania dodatku stopowego w ciekłej stali przepływającej przez kadź pośrednią, Hutnik Wiadomości Hutnicze 2013, nr 12, s A. Cwudziński: Numerical, Physical and Industrial Studies of Liquid steel Chemical Homogenisation in One Strand Tundish with Subflux Turbulence Controller, Steel Reserach Int., DOI 26 A. Cwudziński: Numerical simulations and industrial experiments of liquid steel alloying process in one strand slab tundish, Ironmaking Steelmaking, DOI / Y

14 produkcji półwyrobów stalowych. Dlatego opracowano unikatową metodę podawania dodatków stopowych do ciekłej stali łączącą w sobie metodę impulsową i krokową. 27,28 Na rysunku 7 przedstawiono krzywe mieszania się zarejestrowane na wylewie kadzi pośredniej obecnie stosowanej w warunkach przemysłowych oraz obliczony czas mieszania dla metod krokowej i impulsowokrokowej. a) b) Rys.7. Zachowanie się dodatku stopowego w ciekłej stali: a) krzywa mieszania - metoda impulsowo-krokowa, b) czas mieszania 28 PODSUMOWANIE Na podstawie przeprowadzonych obliczeń komputerowych oraz eksperymentów laboratoryjnych i przemysłowych zachowania się ciekłej stali i faz w niej rozproszonych dla jednootworowej kadzi pośredniej otrzymano następujące stwierdzenia i wnioski: wykonane badania ukazały złożoność procesu przepływu ciekłej stali przez jedno wylewową kadź pośrednią typu klinowego. Zarejestrowany rozkład stężenia znacznika w wodzie, zwłaszcza w charakterystycznych obszarach kadzi pośredniej (strefa systemu zatyczkowego oraz strefa zderzenia strumienia wstecznego z zasilającym), pokrywa się z wynikami uzyskanymi podczas symulacji komputerowej przepływu ciekłej stali. Uzyskana zgodność wyników z symulacji numerycznej i fizycznej stwarza podstawy do zastosowania w kolejnym etapie badań modelu turbulencji Realizable k-ε do opisu burzliwego przepływu ciekłej stali w analizowanej kadzi pośredniej np. pod kątem rozkładu stężenia dodatku stopowego, 14 uzyskany obraz struktury przepływu przy zastosowaniu modelu RNG k-ε najbardziej odbiega od warunków hydrodynamicznych zarejestrowanych w modelu fizycznym kadzi pośredniej, Cwudziński A.: Influence of flow control devices on alloy addition behaviour in a liquid steel flowed through one strand tundish, ECCC Proceedings of 8th European Continuous Casting Conference June Graz, Austria, s A. Cwudziński: Pulse-step method for liquid steel alloying process in one strand slab tundish, Ironmaking Steelmaking, DOI 14

15 obraz struktury przepływu uzyskany w trakcie symulacji komputerowych jest najbardziej zbliżony do rzeczywistych warunków hydrodynamicznych występujących 15, 21 przemysłowym przy zastosowaniu modeli turbulencji k-ε i Realizable k-ε, w obiekcie zastosowany do walidacji numerycznych modeli turbulencji model fizyczny (wodny) jest modelem izotermicznym, dlatego nie analizowano szczegółowo występujących w przepływie różnic uzyskanych pomiędzy modelem fizycznym a nieizotermicznymi symulacjami numerycznymi, 15 zamontowanie w strefie zalewania kadzi pośredniej urządzenia sterującego przepływem typu podstrumieniowy regulator turbulencji (PRT) powoduje modyfikację warunków hydrodynamicznych (poprawa homogenizacji termicznej i chemicznej ciekłej stali) 16, 18, 19 występujących w przestrzeni roboczej kadzi pośredniej, w trakcie odlewania wlewków ciągłych ze stałą prędkością (± 10% prędkości nominalnej) struktura hydrodynamiczna w kadzi pośredniej nie będzie się istotnie zmieniać, 17 na modyfikację struktury przepływu w kadzi pośredniej wpływa zmiana prędkości odlewania poniżej nominalnej wartości odlewania, 17 w przypadku spadku wartości prędkości ciekłej stali przepływającej przez kadź pośrednią rośnie udział sił naturalnej konwekcji w kreowaniu warunków hydrodynamicznych w objętości roboczej badanego obiektu, 17 wzrost prędkości odlewania powoduje, że strumień zasilający kadź pośrednią otrzymuje wystarczającą siłę pędną niezbędną do kreowania warunków hydrodynamicznych w całej objętości ciekłej stali, 17 symulowanie rzeczywistych warunków przepływu stali przez kadź pośrednią, bez uwzględnienia warunków nieizotermicznych, będzie zniekształcać opis stanu hydrodynamicznego badanego obiektu, 17 na hydrodynamiczną strukturę przepływu wpływa typ zastosowanego urządzenia sterującego przepływem, które bezpośrednio oddziałuje na średnią prędkość i rozkład temperatury ciekłej stali w objętości roboczej kadzi, 17 zmiana kierunku przepływu stali w kadzi pośredniej z PRT wyraża się uzyskaniem wznoszącego charakteru przepływu ciekłej stali w kierunku powierzchni swobodnej oraz zmianą obszarów cyrkulacji ciekłej stali, 18 urządzenie typu PRT ogranicza zakres strefy przepływu stagnacyjnego stymulując aktywny przepływ stali w dodatkowych obszarach przestrzeni roboczej kadzi pośredniej, 18 w kadzi pośredniej z PRT występuje pozioma stratyfikacja gradientów temperatury, 19 otrzymane krzywe czasu przebywania stali dowodzą, że na proces kształtowania się struktury hydrodynamicznej w objętości roboczej kadzi pośredniej mają wpływ kształt i wymiary zastosowanego PRT, 19 15

16 przez zastosowanie podstrumieniowego regulatora turbulencji w strefie zalewania uzyskuje się zmniejszenie średniej prędkości przepływu stali w objętości kadzi, co przy występowaniu warunków nieizotermicznych w kadzi pośredniej, powoduje wzrost wpływu sił naturalnej konwekcji na proces kształtowania się struktury hydrodynamicznej, 20 na kreowanie rozmiaru strefy przepływu aktywnego w objętości roboczej kadzi pośredniej ma wpływ, nie tylko rodzaj zastosowanego urządzenia sterującego przepływem, ale także rozkład i rozwarstwienie pola temperatury ciekłej stali, 20 zmniejszenie gradientów temperatury ciekłej stali w objętości roboczej kadzi pośredniej będzie wpływać na kształt struktury wektorowego pola przepływu, 20 spadek średniej prędkości przepływu ciekłej stali w objętości roboczej kadzi pośredniej, przy jednoczesnym wystąpieniu gradientów w polu temperatury ciekłej stali, będzie powodować wzrost znaczenia sił naturalnej konwekcji w procesie kształtowania się struktury hydrodynamicznej, 20 model numeryczny wzrostu WN może być zastosowany do wstępnej analizy wpływu USP na proces wzrostu WN, 21 podwyższenie przegrody nie zaburza stabilności termicznej kadzi pośredniej oraz powoduje wzrost udziału przepływu tłokowego i obniżenia udziału przepływu stagnacyjnego w strukturze przepływu stali. Jednocześnie zmniejsza się zakres strefy przejściowej pomiędzy odlewanymi gatunkami stali o odmiennym składzie chemicznym, 21 proponowana modernizacja przegrody intensyfikuje proces wzrostu WN w kadzi pośredniej, 21 na postawie wykonanych obliczeń komputerowych stwierdzono, że najintensywniejszy wzrost WN jest wywołany przez dyfuzyję i transport poszczególnych składników do granicy podziału WN - ciekła stal. Natomiast znacznie słabiej na proces wzrostu WN wpływa ich wzajemne zderzanie się w obszarach przepływu turbulentnego, 22 na proces rafinacji WN w kadzi pośredniej ma wpływ kształt przestrzeni wewnętrznej podstrumieniowego regulatora turbulencji, 23 kształtowanie przestrzeni roboczej PRT stymulującej przepływ ciekłej stali w kierunku powierzchni swobodnej lustra metalu, może intensyfikować proces wypływania WN zwłaszcza w zakresie wielkości od 10 do 50 µm, 23 zastosowanie przegród gazo-przepuszczalnych w kadzi pośredniej intensyfikuje proces rafinacji ciekłej stali z WN. Wzrost intensywności przepływu argonu z 10 Nl/min do 30 Nl/min powoduje niewielki bo 2-3% wzrost ilości rafinowanych WN. Na poziom rafinacji ciekłej stali z WN ma wpływ dobór miejsca montażu przegrody gazo-przepuszczalnej, 23 w kadzi pośredniej z niską przegrodą przy impulsowym wprowadzaniu dodatku stopowego do ciekłej stali, nie osiągnięto wymaganego 95% poziomu homogenizacji chemicznej ciekłej stali wpływającej do krystalizatora COS, niezależnie od ilości podawanego dodatku stopowego, 24 16

17 w badanym zakresie masy wprowadzonego dodatku stopowego (0,014-0,99% mas.), zastosowanie w kadzi pośredniej podstrumieniowego regulatora turbulencji spowodowało uzyskanie homogenizacji chemicznej na poziomie wynoszącym 95%, 24 proces homogenizacji chemicznej ciekłej stali kadzi pośredniej jest ściśle powiązany z typem urządzeń sterujących przepływem i miejscem ich montażu w przestrzeni roboczej kadzi pośredniej, 24 proponowane do zastosowania w przestrzeni roboczej kadzi pośredniej USP, modyfikują strukturę przepływu stali poprzez zmianę charakteru przepływu głównego strumienia zasilającego kadź pośrednią oraz intensyfikują proces mieszania się dodatku stopowego z ciekłą stalą skracając czas mieszania, 26,27 zastosowanie metody impulsowo krokowej do wprowadzania dodatku stopowego skraca czas mieszania wymagany do zyskania oczekiwanego poziomu homogenizacji chemicznej średnio po odlaniu 1/3 masy wytopu stali dla kadzi pośredniej z wysoką przegrodą i przelewem, 27 wykonane badania ukazały złożoność procesu przepływu i homogenizacji chemicznej ciekłej stali w jedno-wylewowej kadź pośredniej typu klinowego. Zarejestrowany rozkład stężenia znacznika KMnO 4 i NaCl w wodzie, zwłaszcza w charakterystycznych obszarach kadzi pośredniej pokrywa się z wynikami uzyskanymi podczas symulacji komputerowych, 25 wprowadzanie dodatku stopowego do ciekłej stali na etapie kadzi pośredniej w trakcie ciągłego odlewania nie wpływa negatywnie na jakość odlewanej stali tj., na wzrost zawartości WN w odlewanym gatunku, 25 proponowana metoda łączona impulsowa krokowa zapewnia uzyskanie stałego, oczekiwanego stężenia wprowadzanego do ciekłej stali dodatku w trakcie procesu ciągłego odlewania stali, 25 zastosowanie podstrumieniowego regulatora turbulencji w przestrzeni roboczej kadzi pośredniej skraca czas mieszania wymagany do zyskania 95% poziomu homogenizacji chemicznej, 25 model Species poprawnie odzwierciedla makroskopowy proces mieszania się ciekłej stali z dodatkiem stopowym w urządzeniu typu kadź pośrednia, 26 wprowadzanie dodatku stopowego sposobem ciągłym umożliwia uzyskanie, stałego wymaganego 95% poziomu homogenizacji chemicznej po odlaniu około 70% masy stopowanego wytopu podczas sekwencji odlewniczej, 26 proces homogenizacji chemicznej zależy od miejsca podawania dodatku stopowego. Najkrótszy czas mieszania otrzymano dla pozycji oznaczonej numer 1 i 4, 26 w badanym zakresie masy wprowadzonego dodatku stopowego (0,014-0,99% mas.) i metodzie jednorazowego wprowadzenia dodatku, poziom homogenizacji chemicznej po upływie połowy czasu odlewania wytopu kształtował się na poziomie poniżej 15%, 28 17

18 w badanym zakresie masy wprowadzonego dodatku stopowego (0, ,1% mas.) i metodzie jego ciągłego podawania, zaprojektowane USP w proponowanych konfiguracjach zapewniają wzrost poziomu homogenizacji chemicznej do 90% po upływie połowy czasu odlewania wytopu, 28 zastosowanie metody impulsowo krokowej do wprowadzania dodatku stopowego skraca czas mieszania wymagany do zyskania oczekiwanego poziomu homogenizacji chemicznej średnio do wartości θ=1,35, 28 najlepszy efekt w postaci zminimalizowania czasu mieszania uzyskano dla metody impulsowo krokowej wprowadzania dodatku stopowego, przy zastosowaniu do odlewania ciągłego wlewków płaskich kadzi pośredniej z PRT i średnią przegrodą, dla których czas mieszania wyniósł odpowiednio: θ=0,37 i θ=0,35, 28 zaprezentowane w pracy wyniki badań mają charakter utylitarny, ponieważ jednoznacznie opisują warunki hydrodynamiczne występujące w obecnie stosowanym w przemyśle metalurgicznym obiekcie przemysłowym i mogą być z powodzeniem skutecznie aplikowane celem optymalizacji procesu odlewania ciągłego wlewków płaskich. Obserwacja procesów powstawania i wzrostu WN oraz rozkładu dodatku stopowego w ciekłej stali poprzez symulację komputerową jest bezsprzecznie podstawowym kluczem do intensyfikacji procesów odnoszących się do wspomagania technologii rafinacji ciekłej stali w kadzi pośredniej urządzenia do ciągłego odlewania stali. 5. Omówienie pozostałych osiągnięć naukowo-badawczych, dydaktycznych i organizacyjnych W roku 1999 r ukończyłem III L.O. im. Wł. Biegańskiego w Częstochowie. Następnie rozpocząłem studia magisterskie na Wydziale Inżynierii Procesowej, Materiałowej i Fizyki Stosowanej w 1999 r. i ukończyłem je w 2004 r. z wynikiem bardzo dobrym. Jestem laureatem konkursu na najlepszego studenta Rzeczypospolitej Polskiej - Primus Inter Pares i Primus Ekspert 2004, w którym zostałem wyróżniony. W okresie studiów magisterskich byłem kilkukrotnie nagradzany, prezentując osiągnięcia swojej pracy naukowo-badawczej na sesjach studenckich w kraju i za granicą (Ukraina). W roku 2004 rozpocząłem studia doktoranckie na Wydziale Inżynierii, Procesowej, Materiałowej i Fizyki Stosowanej Politechniki Częstochowskiej. Od tego czasu biorę czynny udział w realizacji badań naukowych i w procesie kształcenia studentów Wydziału. W trakcie mojej pracy naukowej realizowałem również badania w zakresie, zachowania się ciekłej stali 18

19 i wtrąceń niemetalicznych i dodatku stopowego w kadziach pośrednich, dwu- 29, trój- 30,31,32 i sześciootworowych 33,34,35,36,37, a także krystalizatorze 38,39,40 COS oraz elektrycznym piecu łukowym 41. Na podstawie przeprowadzonych badań między innymi uznano, że: badaną dwu-wylewową kadź pośrednią cechuje jednorodny ruch stali po obu stronach strefy zalewania, gwarantujący podobieństwo fizyko-chemiczne obu odlewanych wlewków płaskich, w kadzi pośredniej trój-wylewowej przepływ ciekłej stali może przybierać różne formy po obu stronach kadzi pośredniej, zwłaszcza w miarę oddalania się od strefy zalewania kadzi pośredniej, co ma związek z obniżeniem wartości prędkości stali i wpływem zarówno sił naturalnej konwekcji jak i turbulencją wpływającą na asymetryczny przepływ stali, przeprowadzone badania symulacyjne pokazały, że zaprojektowane USP wpływa odmiennie na strukturę przepływu w analizowanych kadziach pośrednich. Bowiem w przypadku kadzi pośredniej trój-wylewowej stosowanej do odlewania wlewków 29 Cwudziński A., Jowsa J., Rąpała M.: Zastosowanie techniki CFD do diagnostyki warunków pracy kadzi pośredniej, Prace Instytutu Metalurgii Żelaza 2009, nr 5, s Cwudziński A., Jowsa J.: Numerical simulation steel flow and behaviour of non-metallic inclusions in the tundish with three outlets, XVIII International Scientific Conference, Iron and Steelmaking, Malenovice Frydlant nad Ostravici 2008, Vol. II, s Cwudziński A.: Przepływ stali w kadzi pośredniej stosowanej do odlewania wlewków płaskich i kwadratowych, Prace Instytutu Metalurgii Żelaza 2010, nr 3, s Cwudziński A.: Mathematical modeling and industrial experiment of liquid steel flow in the three outlets continuous casting bloom tundish, Archives of Metallurgy and Materials 2013, 58, nr 4, s Cwudziński A., Jowsa J.: Przepływ stali w kadzi pośredniej z wbudowanym podstrumieniowym regulatorem turbulencji, Hutnik Wiadomości Hutnicze 2006, nr 1, s Cwudziński A., Jowsa J.: Wpływ modyfikacji geometrii wewnętrznej podstrumieniowego regulatora turbulencji na przepływ stali w sześciootworowej kadzi pośredniej symulacja numeryczna, Computer Methods in Materials Science 2006, nr 2, Cwudziński A., Jowsa J.: Charakterystyki RTD przepływu stali w kadzi pośredniej z podstrumieniowym regulatorem turbulencji i systemem iniekcji argonu, Hutnik Wiadomości Hutnicze 2006, nr 12, s Cwudziński A., Jowsa J.: Numerical simulation of steel flow and behaviour of non-metallic inclusions in the six-strand tundish with stopper rod system, Materials Science Forum 2010, , s Cwudziński A., Staniewki I., Rąpała M., Pasamonik T., Horyń T., Kostka R.: Weryfikacja modelu matematycznego wymiany ciepła podczas przepływu ciekłej stali w kadzi pośredniej do odlewania wlewków kwadratowych, Hutnik Wiadomości Hutnicze 2011, nr 11, s Cwudziński A., Jowsa J., Staniewski I., Derda W.: Symulacja komputerowa wypływania wtrąceń niemetalicznych w końcowym etapie procesu COS, XV International Scientific Conference, Iron and Steelmaking, Malenovice Frydlant nad Ostravici 2005, s Staniewski I., Cwudziński A., Jowsa J. Derda W., Sprawka Z. Gruszczyński J.: Przepływ i krzepnięcie stali w urządzeniach maszyny do ciągłego odlewania wlewków płaskich, Prace Instytutu Metalurgii Żelaza 2006, nr 4, s Bielnicki M., Cwudziński A., Jowsa J.: Analiza ruchu ciekłej stali w krystalizatorze do ciągłego odlewania wlewków płaskich, Hutnik Wiadomości Hutnicze 2014, nr 5, s Bielnicki M., Cwudziński A., Jowsa J.: Symulacja numeryczna homogenizacji chemicznej ciekłej stali w łukowym piecu elektrycznym, Hutnik Wiadomości Hutnicze 2014, nr 3, s

20 kwadratowych zaprojektowany PRT pogorszył warunki przepływowe wskutek wzrostu zakresu strefy przepływu stagnacyjnego, zastosowanie przegrody wyposażonej w okno przelewowe w kadzi pośredniej trójwylewowej spowodowało ujednorodnienie struktury przepływu na wszystkich wylewach kadzi pośredniej, uzyskane wyniki dla kadzi sześcio-wylewowej typu delta wykazały, że na wielkości poszczególnych udziałów przepływu ma wpływ kształt regulatora przepływu. Przy ustalonej ich wielkości, korzystniejszy okazał się regulator przepływu o kształcie walca, reasumując, wyniki analizy hydrodynamicznej dla kadzi sześcio-wylewowej typu delta wskazują na nieznaczny wpływ dokonanych modyfikacji PRT (kąt nachylenia pomiędzy wewnętrznymi ścianami bocznymi a kołnierzem PRT) na charakter przepływu stali w kadzi, w wyniku przeprowadzonych badań dla kadzi sześcio-wylewowej typu delta zauważono, że lokalne iniekcje argonu w kadzi pośredniej wyposażonej w podstrumieniowy regulator turbulencji powodują częściową zmianę charakteru przepływu stali. W szczególności dotyczy to zmiany zakresu strefy martwej oraz stref przepływu tłokowego, wykazano, że struktura przepływu stali może być różna po obu stronach strefy zalewania sześcio-wylewowej kadzi pośredniej typu delta. Dlatego stosowanie warunku symetrii w symulacjach numerycznych może prowadzić do zniekształcenia faktycznego obrazu zachowania się ciekłej stali i wtrąceń niemetalicznych w badanym obiekcie. dla kadzi pośredniej sześcio-wylewowej typu korytowego wykonana w oparciu o wyniki pochodzące z symulacji komputerowej i rzeczywistego procesu produkcyjnego analiza umożliwiła skuteczną walidację uzyskanych wyników. W opracowanym modelu matematycznym różnica pomiędzy przewidywaną wartością temperatury ciekłej stali a wartościami zmierzonymi wyniosła maksymalnie 3 C, dla krystalizatorów stosowanych do odlewania wlewków długich wynika, iż udział % WN, które wypłynęły na powierzchnię menisku ciekłej stali w krystalizatorze jest najmniejszy dla żyły skrajnej i zwiększa się w kierunku środka kadzi pośredniej. Ponadto stwierdzono, że wtrącenia o średnicy 1 µm oraz 5 µm we wszystkich rozpatrywanych wariantach w dużo większym stopniu (10 13%) wypływają na 20

21 powierzchnię ciekłej stali w krystalizatorze. Wraz ze wzrostem wielkości wtrąceń Al 2 O 3 obserwuje się wzrost masy całkowitej WN usuniętych w procesie COS, na podstawie obliczeń numerycznych stwierdzono, że model matematyczny z procedurą PRESTO będzie skutecznym narzędziem służącym do rozwiązywania pól prędkości ciekłej stali w krystalizatorze do odlewania wlewków płaskich wykonana symulacja numeryczna dla elektrycznego pieca łukowego pokazała, że miejsce podania dodatku stopowego do objętości ciekłej stali ma wpływ na sposób jego rozprzestrzeniania się, a zatem na homogeniczność kąpieli stalowej. Złożoność ruchu kąpieli metalowej w badanym urządzeniu powoduje, że transport wprowadzanego znacznika nie jest równomierny. Obliczenia pokazały, że najlepszym miejscem podania znacznika jest wariant odpowiadający warunkom pracy pieca, w tym przypadku poziom 95% homogenizacji chemicznej kąpieli stalowej osiągnięto najszybciej. W dniu 15 września 2008 odbyła się publiczna dyskusja nad moją rozprawą doktorską pod tytułem Regulacja przepływu stali w kadzi pośredniej do odlewania wlewków płaskich, która zakończyła się pomyślnym rezultatem. Promotorem mojej pracy doktorskiej był Prof. dr hab inż. Jan Jowsa. W dniu 16 września 2008 roku Rada WIPMiFS podjęła uchwałę o nadaniu stopnia doktora nauk technicznych w dyscyplinie metalurgia oraz podjęła uchwałę o wyróżnieniu mojej pracy. Jestem autorem lub współautorem 95 publikacji, w tym 33 prac samodzielnych, zamieszczonych w materiałach konferencyjnych i czasopismach naukowych krajowych oraz zagranicznych. Szczegółowe zestawienie opracowanych publikacji, w tym wykaz cytowań i indeks Hirscha wg Bazy Web of Science przedstawiono w tablicach 1, 2, 3 i 4. Tablica 1. Zestawienie liczby cytowań i indeks Hirscha dla autorskich i współautorkich publikacji według bazy Web of Science Źródło Liczba cytowań Indeks Hirscha Rok Web of Science Ilość Suma 22 Biblioteka Główna PCz na Ilość podstawie Web of Science Suma
