Zawory z nastawą ręczną MSV-BD Leno

Transkrypt

1 Opis / Zastosowanie MSV-BD Leno to zawór ręczny nowej generacji przeznaczony do nastawienia wartości przepływu w instalacjach ogrzewania, klimatyzacji, chłodzenia oraz ciepłej wody użytkowej. MSV-BD Leno jest połączeniem zaworu nastawczego i odcinającego o wyjątkowym zakresie właściwości: Zdejmowana głowica umożliwia łatwy montaż. Górna część korpusu jest obracana o 360 w celu dogodnego pomiaru oraz odwadniania. Numeryczna podziałka nastaw, widoczna pod wieloma kątami. Łatwe blokowanie regulacji nastaw. Wbudowana złączka pomiarowa dla 3mm iglic. Wbudowany kurek spustowy z oddzielnym spustem zasilanie / powrót. Otwarcie/zamknięcie przepływu także za pomocą klucza imbusowego. Otwarcie/zamknięcie zaworu oznaczone kolorem. Zalecane jest używanie zaworu MSV-BD Leno w instalacjach o stałych przepływach. Zawór może być zamontowany na przewodzie powrotnym. Zawory o średnicy DN 15 oraz DN20 są dostępne z gwintem wewnętrznym lub zewnętrznym. Pozostałe z gwintem wewnętrznym. Urządzenie pomiarowe PFM 3000/4000 posiada w pamięci dane o wszystkich zaworach MSV-BD Loeno. Konwektory wentylatorowe do chłodzenia i ogrzewania. Obwód wtórny dla chłodzenia I ogrzewania w układzie rozdzielczym. 1

2 Zamawianie Zawór MSV-BD Leno z gwintem zewnętrznym Typ Materiał Wymiar kvs(m3/h) Gwint Nr katalogowy zewnętrzny Mosiądz DZR DN 15 LF 2,5 G ¾ A* 003Z4100 DN 15 3,0 G ¾ A* 003Z4101 DN 20 6,6 G 1 A 003Z4102 Zawór MSV-BD Leno z gwintem wewnętrznym Typ Materiał Wymiar kvs(m3/h) Gwint Nr katalogowy wewnętrzny Mosiądz DZR DN 15 LF 2,5 Rp ½" 003Z4000 DN 15 3,0 Rp½" 003Z4001 DN 20 6,6 Rp ¾" 003Z4002 DN 25 9,5 Rp 1" 003Z4003 DN Rp 1¼" 003Z4004 DN Rp 1½" 003Z4005 DN Rp 2" 003Z4006 Akcesoria Typ Standardowe złączki pomiarowe, 2szt. Wydłużone złączki pomiarowe, 60mm, 2szt. Pokrętło Kurek spustowy, ½" Kurek spustowy, ¾" Urządzenie pomiarowe PFM 3000 Etykieta identyfikacyjna i opaska do blokowania/plombowania nastawy Akcesoria dla zaworów z gwintem zewnętrznym Typ Połączenie spawane dla zaworów DN 15 Połączenie spawane dla zaworów DN 20 Złączka z gwintem zewnętrznym, DN 15 Złączka z gwintem zewnętrznym, DN 20 Nr katalogowy 003Z Z Z Z Z L Z4660 Nr katalogowy 003Z Z Z Z0233 Oferta złączek dla zaworów z gwintem zewnętrznym Rura(mm) Gwint Połaczenie z rurą PE Połącznie z rurą Alupex 12x1.1 G ¾ 013G x2 G ¾ 013G G x2 G ¾ 013G x2 G ¾ 013G G x1.7 G ¾ 013G x2.5 G ¾ 013G G x1.5 G ¾ 013G x2 G ¾ 013G G x2.25 G ¾ 013G x2 G ¾ 013G x2 G ¾ 013G G x2.5 G ¾ 013G x2 G ¾ 013G G x2.5 G ¾ 013G G4191 2

3 Oferta złączek dla zaworów z gwintem zewnętrznym Rury stalowe/miedziane Wymiar Nr katalogowy G ¾ x G4125 G ¾ x G4126 G ¾ x G4128 G 1 x U0134 Arkusz informacyjny Budowa 1) Korpus zaworu 2) Kula 3) Gniazdo kuli 4) Śruba pomocnicza 5) Tuleja dławiąca 6) Tuleja zamykająca 7) Korpus górny 8) Czoło wrzeciona 9) Wrzeciono 10) Blokada obrotów 11) Kurek spustowy 12) Głowica wielofunkcyjna 13) Obrotowa głowica 14) Kruciec pomiarowy Dane techniczne Materiały I części mające kontakt z wodą Korpus zaworu Mosiądz DZR O-ring EPDM Ball Mosiądz chromowany Uszczelnienie kuli Teflon Maksymalne ciśnienie robocze Ciśnienie próbne Maksymalne ciśnienie różnicowe na zaworze Maksymalna temperaratura czynnika Minimalna temperatura Czynniki chłodnicze 20 bar 30 bar 2.5 bar (250 kpa) 120 C -12 C Glikol etylenowy i HYCOOL 3

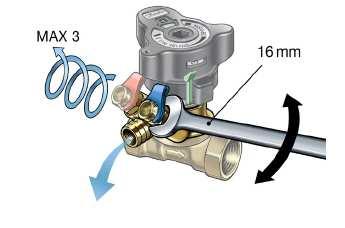

4 Montaż Przed zainstalowaniem zaworu, należy upewnić się, że instalacja jest wolna od zanieczyszczeń oraz że: 1) jest możliwość obrócenia zaworu 360 przy połączeniu na rurze gwintowanej 2) zawór jest ustawiony zgodnie z kierunkiem przepływu. Zdejmowanie głowicy Zdjęcie głowicy jest możliwe wtedy gdy zielona dźwignia jest zwolniona. Dla DN zawory z gwintem zewnętrznym. Danfoss oferuje całkowity zakres złączek dla rur stalowych, miedzianych i PE. Odcięcie Aby odciąć przepływ na zaworze głowica musi być wciśnięta. Odcięcie przepływu zaworem kulowym, wymaga jedynie obrotu o 90 do zupełnego zamknięcia zaworu. Wskaźnik pokazuje aktualny stan: Kolor czerwony zawór zamknięty, Kolor biały zawór otwarty. Opróżnianie Kurek spustowy można obracać o 360 w celu dogodnego ustawienia. Opróżnianie instalacji może być wykonane w następujący sposób: W chwili, gdy czerwony króciec jest otwarty, jak przedstawia rysunek, przewód po stronie wlotowej zaworu jest opróżniany. Otwarcie niebieskiego króćca, opróżni przewód po stronie wylotowej. 4

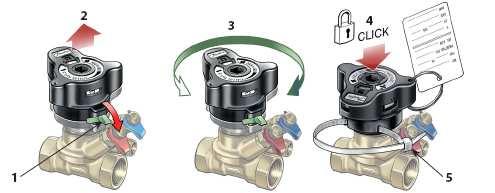

5 Ustawianie i blokowanie Zawór posiada wbudowany element nastawczy przepływu. Ustawienie wymaganego przepływu jest wykonywane w pięciu krokach: 1. Zwolnienie blokady przy pomocy zielonej dźwigni lub 3mm klucza imbusowego. 2. Głowica wyskakuje automatycznie. 3. Obliczona wartość może być nastawiona. 4. Nastawa jest zablokowana, gdy głowica zostanie wciśnięty do momentu kliknięcia. 5. Nastawa może być również dodatkowo zabezpieczona za pomocą opaski zaciskowej, jak widać na rysunku. Przykład Szukane: Średnica zawory i nastawa Dane: Maks. przepływ Q = 2.0 m3/h pr = 15 kpa pa = 45 kpa pm =10 kpa pi = pa - pv - pm pi = 45 kpa -15kPa - 10Kpa = 20 kpa Średnice zaworów i nastawy znajdują się w tabeli (strona 7). Q= 2.0 m3/h i pi = 20 kpa Na przecięciu linii opisujących nastawy od punktu A do punktu B: Nastawa 4,2 dla zaworu DN 20. Nastawa może być także obliczona za pomocą następującego wzoru: kv = Q[m3/h] = 2.0 pi [bar] 0.20 = 4.5 m3/h pi Spadek ciśnienia na zaworze MSV-BD pm Spadek ciśnienia na zaworze odcinającym pr Wymagane ciśnienie przed obiegiem pa Dostępne ciśnienie przed obiegiem Arkusz informacyjny 5

6 Pomiar Przepływ przez zawór MSV-BD Leno może być zmierzony za pomocą urządzenia pomiarowego Danfoss PFM 3000/4000 lub sprzętu pomiarowego innych producentów. Zawór MSV-BD Leno jest zaopatrzony w dwie złączki z 3mm iglicami. Podwójne króćce pomiarowe umożliwiają użytkownikowi przyłączenie iglic jednocześnie. Postępowanie przy pomiarze przepływu: 1 Wybór pomiaru przepływu. 2 Wybór marki zawory. 3 Wybór typu i wielkości zaworu. 4 Wprowadzenie nastawy zaworu. 5 Podłączenie urządzenia i zaworu. 6 Kalibracja ciśnienia statycznego. 7 Pomiar przepływu. Dokładność pomiaru Błąd pomiaru [%] Nastawa Współczynnik przepływu Kvs Wartości współczynnika przepływu Kvs są wykorzystywane w przyrządach pomiarowych innych producentów. Urządzenie PFM 3000/4000 posiada w pamięci wszystkie dane i wykorzystuje podany wzór. p w przypadku złączek pomiarowych (Kvs) jest inne niż w przypadku zaworu (kv) Arkusz informacyjny 6

7 Współczynnik przepływu Kvs Nastawa DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN

8 Dobór średnicy zaworu i współczynnika kvs na podstawie przepływu czynnika: 8

9 Poprawki dla współczynników: 1) Poniżej punktu zamarzania 2) Powyżej punktu wrzenia Przykład: Przepływ wymagany = 30 m3/h Przepływ z uwzględnieniem poprawki 30 x 0.95 = 28 m3/h Temp. º C Poprawki dla współczynników, glikol Zawartość glikolu etylenowego (%) ) 1) 1) 1) ) ) 1) ) 2) 2) 2) 2) 2) 0.94 Wymiary zaworów I nastawy wartosci Przykład: Dane: Maksymalny przepływ przez przewody: Q = 2.0 m3/h pr = 15 kpa pa = 45 kpa pm =10 kpa pi = pa - pv - pm pi = 45 kpa - 15 kpa - 10KPa = 20 kpa Poprawną wielkość średnicy zaworu i nastawy wartości znajdujemy w diagramie przepływu: Q= 2.0 m3/h and pi = 20 kpa Na przecięciu lini A-B z odpowiednimi średnicami zaworów, odczytujemy wartości : pi Spadek ciśnienia na zaworze MSV- BD pm Spadek ciśnienia na zaworze odcinającym pr Wymagane ciśnienie przed obiegiem pa Dostępne ciśnienie przed obiegiem Punkt odpowiadający zadanemu przepływowi łączymy linią z punktem odpowiadającym obliczonym stratom ciśnienia. Następnie z punktu przecięcia się tej linii ze skalą kv poprowadzić linię poziomą. Na przecięciu linii A-B odczytujemy wartości nastaw zaworu i średnicy nominalnej. Nastawa 4.2 na zaworze DN20. Nastawienie zaworu może być obliczone z formuły poniżej: kv = Q[m3/h] = 2.0 = 4.5 m3/h pi [bar] 0.20 Która odpowiada nastawie 4,2. 9

10 Charakterystyka przepływu dla DN 15 LF 10

11 Charakterystyka przepływu dla DN 15 11

12 Charakterystyka przepływu dla DN 20 Charakterystyka przepływu Nastawa Wartośc kv 0.0 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,60 12

13 Charakterystyka przepływu dla DN 25 Charakterystyka przepływu DN 25 ze stacją pomiarową Nastawa wartośćkv Nastawa wartośćkv 0.0 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,50 13

14 Charakterystyka przepływu dla DN 32 Charakterystyka przepływu Setting kv-value 0.0 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,00 14

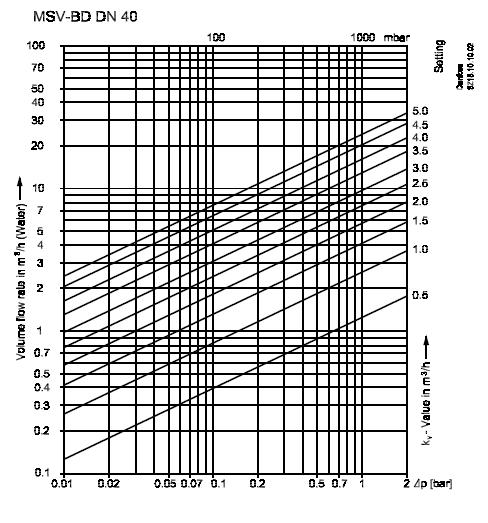

15 Charakterystyka przepływu dla DN 40 Charakterystyka przepływu Setting kv-value 0.0 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,00 15

16 Charakterystyka przepływu dla DN 50 Charakterystyka przepływu Setting kv-value 0.0 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,00 Arkusz informacyjny 16

17 Wymiary Wymiar (DN) Gwint ISO L (mm) H (mm) a (mm) 15 G ½ G ¾ G G 1¼ G 1½ G Wymiar (DN) Gwint ISO L (mm) H (mm) 15 G ¾ A G 1A Arkusz informacyjny 17

18 Wyszczególnienie funkcji w poszczególnych zaworach: MSV BD może być używany przy ogrzewaniu, chłodzeniu I domowych układach gorącej wody. Równoważenie Nastawa wstępna Wbudowana kryza Złączka samouszczelniająca Cyfrowa skala Blokada nastawy Funkcja odcięcia przez zawór kulowy Opróżnianie/ napełnianie Opróżnianie/ napełnianie z dwóch stron zaworu Demontowana głowica Wskaźnik zamknięcia / otwarcia Klucz imbusowy do zaworu kulowego Podwójna złaczka równoległa króće pomiarowe Obrót korpusu o 360 C MSV-BD Nastawa zaworu widoczna id góry i z boku z każdej strony. Nastawa może być zablokowana przez wciśnięcie głowicy., po tej czynności zawór staje się zaworem kulowym. Blokada może być zdjęta za pomocą zielonego klipsa, bądź klucza imbusowego (3 mm). wówczas można ponownie dokonać nastawy na zaworze. Instalacja może być opróżniana bądź napełniana z dwóch stron zaworu kulowego. Zawory o nominalnej średnicy DN 15 i DN 20 z gwintami zewnętrznymi są standardową armaturą Danfoss. Zawór DN 15 został zaprojektowany zgodnie z DIN V Szczelnośc zaworu MSV-BD jest zgodna z: BS 7350 : 1990, Zawór kulowy jest w 100% szczelny. Dokładność pomiaru jest w zakresie od 8% do 25% dla max. nastawy Dokładność zaworu MSV-BD jest zgodna z BS 7350 : 1990, Można użyć urządzeń pomiarowych w których iglica pomiarowa ma 3 mm. Przyrząd pomiarowy Danfoss PFM 3000/4000 posiada charakterystyki wszystkich zaworów ma wbudowane dane wszystkich zaworów. Danfoss PFM 3000 ma wbudowane dane wszystkich zaworów. Średnice nominalne zaworów: DN 15 (LF) DN 50 Ciśnienie nominalne pracy : PN20 Ciśnienie próbne - 25 bar Temperatura pracy -12 C 120 C Wartość współczynnika otwarcia zaworu kvs : % Maksymalna temperatura czynnika C Korpus zaworu wykonana jest z mosiądzu DZR. Pierścień uszczelniający wykonany z elastomeru EPDM. Kule wykonane są z mosiądzu, pokryte chromem. 18
